1 VTI rapport 730 Utgivningsår Spårburen kollektivtrafik i Linköping Förslag till en implementeringsmodell Ragnar Hedström Thomas Johansson Tomas Svensson

2

3 Utgivare: Publikation: VTI rapport 730 Utgivningsår: 2011 Projektnummer: Dnr: 2010/ Linköping Projektnamn: Spårburen kollektivtrafik i Linköping Författare: Ragnar Hedström, Thomas Johansson och Tomas Svensson Uppdragsgivare: Linköpings kommun Titel: Spårburen kollektivtrafik i Linköping. Förslag till en implementeringsmodell Referat (bakgrund, syfte, metod, resultat) max 200 ord: I den nya översiktsplanen för Linköpings stad och i trafikstrategin diskuteras bl.a. ett högkvalitativt kollektivtrafiknät i staden, det så kallade LinkLink. Högkvalitativ kollektivtrafik förutsätter att kollektivtrafikens utveckling ses som en viktig del av stadens och kommunens utveckling i övrigt med avseende på bebyggelseutveckling, transportsystem och markanvändning. Syftet med studien Spårburen kollektivtrafik i Linköping är att med utgångspunkt från det samlade aktuella planeringsläget för utvecklingen av Linköpings kollektivtrafik förbättra kunskaps- och beslutsunderlag inför kommunens fortsatta utvecklingsarbete där spårburen trafik kan komma att aktualiseras i framtiden. Studien baseras dels på europeisk best practice inom kollektivtrafikområdet med fokus på spårväg och med beaktande av de förutsättningar som gäller för spårvägsutbyggnad i Sverige, dels på det aktuella planeringsläget inom Linköpings kommun med relevans för utvecklingen av stadens kollektivtrafik. I rapporten beskrivs översiktligt en process som också kan fungera som en checklista för kommunen. Processmodellen baseras på de forskningsresultat om moderna spårvägssystem som tagits fram i Sverige och internationellt under den senaste tioårsperioden och på intervjuer med tjänstemän och politiker i svenska städer och regioner där planering för utbyggnad av befintlig eller ny spårväg pågår. Processmodellen är indelad i olika successiva steg som bör tas för att kunna realisera en framtida spårvägsutbyggnad. Genomförandet av processmodellens olika moment innebär också att kunskaps- och beslutsunderlaget blir tillräckligt utförligt för att kommunen ska kunna besluta om den framtida inriktningen och om/när nästa steg i implementeringsprocessen ska tas. Den förändring som kommunen måste arbeta för är att inte låta trafikplaneringen, med kollektivtrafiksatsningar och andra åtgärder som följer av den antagna trafikstrategin, utgöra en separat del av översiktsplanen och planeringen generellt. I den nya översiktsplanen för Linköpings stad behandlas trafikoch transportplaneringen i huvudsak horisontellt dvs. på samma nivå och i sekvens med andra delar av planeringen. Översiktsplaneringen måste istället bli mer vertikal med en tydlig grund eller bas där planförslagen byggs på som komponenter eller byggstenar som är tydligt förankrade i och integrerade med basen. För att investeringar i spårväg ska kunna motiveras måste trafikplaneringen, med det framtida spårvägsnätet, utgöra basen och grunden för planeringen. Nyckelord: Kollektivtrafik, spårväg, planeringsprocess, trafikhuvudmän, stadsplanering, trafikplanering ISSN: Språk: Antal sidor: Svenska 58

4 Publisher: Publication: VTI rapport 730 Published: 2011 Project code: Dnr: 2010/ SE Linköping Sweden Project: Railbound Public Transport in Linköping Author: Ragnar Hedström, Thomas Johansson and Tomas Svensson Sponsor: Linköping Municipality Title: Railbound public transport in Linköping Proposal for an implementation model Abstract (background, aim, method, result) max 200 words: The new Master Plan for the City of Linköping and the included Transport Strategy discuss a high quality public transport network in the city, the so-called LinkLink. High quality public transport is seen as an important part of the city and municipal development in general with respect to land development, transportation and land use. The study "Railbound public transport in Linköping" is based on the current planned development of public transport Linköping. The aim is to improve knowledge and decision support for the municipality's continued planning work where tramways have arised as an future option. The study is based on European best practice in public transport, with focus on tramways, and taking into account the conditions that apply to light rail implementation in Sweden, and on the current planning situation in Linköping relevant to city public transport. The report describes a stepwise process model that can also function as a check-list for the municipality. The process model is based on research of modern tramway system in Sweden and internationally, and on interviews with officials and politicians in the Swedish towns and regions where the expansion of existing or new tramway systems are currently discussed. The process model is divided into successive steps to be taken in order to implement a future tramway system. The realisation of the process model s different steps also means that the knowledge and decision data are sufficient for the municipality to decide on the future direction and if / when the next step in the implementation process should be taken. The municipality must secure that traffic planning, public transport initiatives and other measures resulting from the traffic strategy, are not delt with as separate parts divided from planning in general. The new Master Plan for the City of Linköping addresses traffic and transport planning "horizontally", i.e at the same level and in sequence with other parts of the planning. Comprehensive planning should instead be more "vertical" with a clear foundation for the plan proposals to be built on. Investments in tramways can only be motivated when transport planning, with the future tramway network, form the basis and foundation for town planning in general. Keywords: Public transport, tramways, planning, town planning, traffic planning, light rail ISSN: Language: No. of pages: Swedish 58

5 Förord Sedan senare delen av 1900-talet har intresset för modern spårvägstrafik ökat, både internationellt och nationellt. I de svenska spårvägsstäderna, Göteborg, Norrköping och Stockholm, pågår utbyggnader av befintliga spårvägsnät och i flera andra städer, bl.a. Malmö, Lund, Helsingborg och Linköping pågår diskussioner och planering för införande av spårvägstrafik. En gemensam översiktsplan har tagits fram för Linköping och Norrköping i vilken övergripande riktlinjerna för framtida bebyggelseutveckling, transportsystemet och markanvändning redovisas. I översiktsplanen för Linköping diskuteras ett högkvalitativt kollektivtrafiknät, det så kallade LinkLink, där planerna är att spårväg skall utgöra stommen i den framtida kollektivtrafiken i Linköping. Ett flertal interna och externa utredningar har genomförts där konceptet LinkLink analyseras och redovisas utifrån olika aspekter. I denna rapport som genomförts av VTI, Statens väg- och transportforskningsinstitut, på uppdrag av Linköpings kommun, redovisas hur det fortsatta implementeringsarbetet för spårvägstrafik skulle kunna genomföras utifrån det planeringsunderlag som hittills tagits fram inom ramen för LinkLink. Kontaktperson på Linköpings kommun har varit Gunnar Lönn. VTI:s projektledare har varit Ragnar Hedström som tillsammans med Tomas Svensson (VTI) och Thomas Johansson (TJ Kommunikation) skrivit rapporten. Ett flertal möten med representanter från Kollektivtrafiknämnden och Stadsbyggnadsenheten har genomförts under projektets gång. Linköping i oktober 2011 Ragnar Hedström VTI rapport 730 Omslag: Katja Kircher, VTI och VTI/Hejdlösa bilder

6 Kvalitetsgranskning Granskningsseminarium genomfört , där Mattias Haraldsson vid VTI var lektör. Ragnar Hedström har genomfört justeringar av slutligt rapportmanus. Projektledarens närmaste chef Anita Ihs, VTI, har därefter granskat och godkänt publikationen för publicering Quality review Review seminar was carried out on 26 September 2011 where Mattias Haraldsson, VTI, reviewed and commented on the report. Ragnar Hedström has made alterations to the final manuscript of the report. The research director of the project manager Anita Ihs, VTI, examined and approved the report for publication on 31 October VTI rapport 730

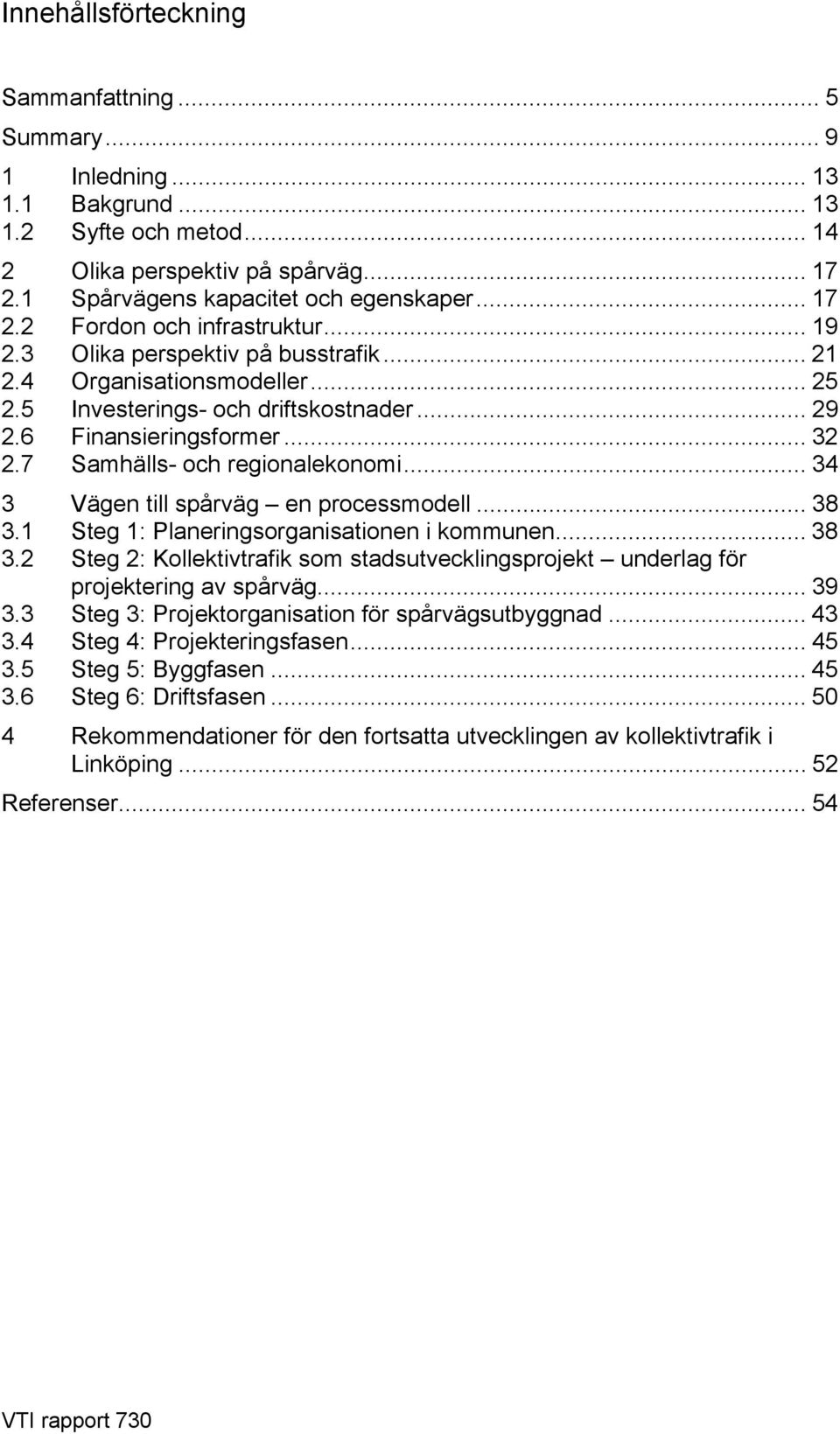

7 Innehållsförteckning Sammanfattning... 5 Summary Inledning Bakgrund Syfte och metod Olika perspektiv på spårväg Spårvägens kapacitet och egenskaper Fordon och infrastruktur Olika perspektiv på busstrafik Organisationsmodeller Investerings- och driftskostnader Finansieringsformer Samhälls- och regionalekonomi Vägen till spårväg en processmodell Steg 1: Planeringsorganisationen i kommunen Steg 2: Kollektivtrafik som stadsutvecklingsprojekt underlag för projektering av spårväg Steg 3: Projektorganisation för spårvägsutbyggnad Steg 4: Projekteringsfasen Steg 5: Byggfasen Steg 6: Driftsfasen Rekommendationer för den fortsatta utvecklingen av kollektivtrafik i Linköping Referenser VTI rapport 730

8 VTI rapport 730

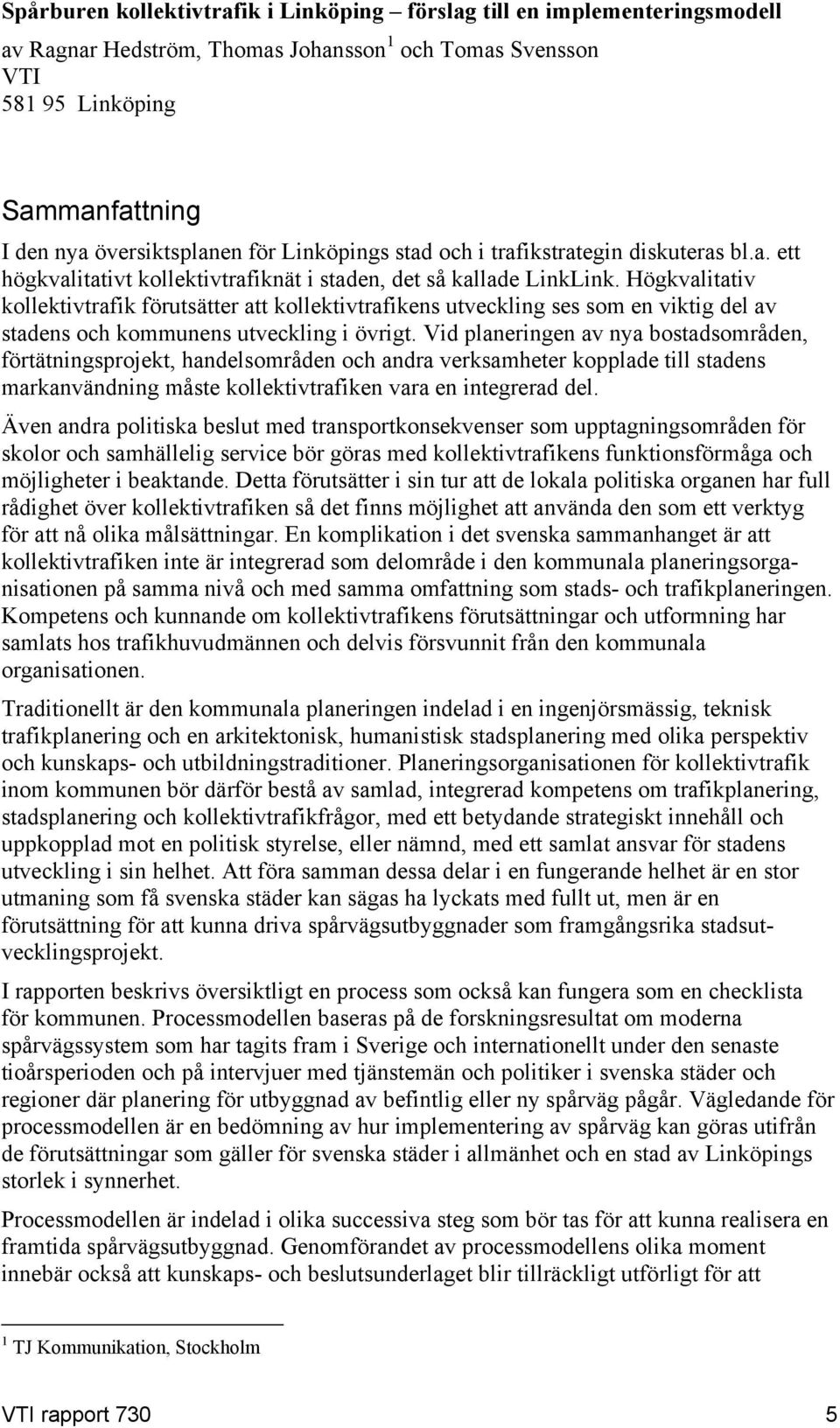

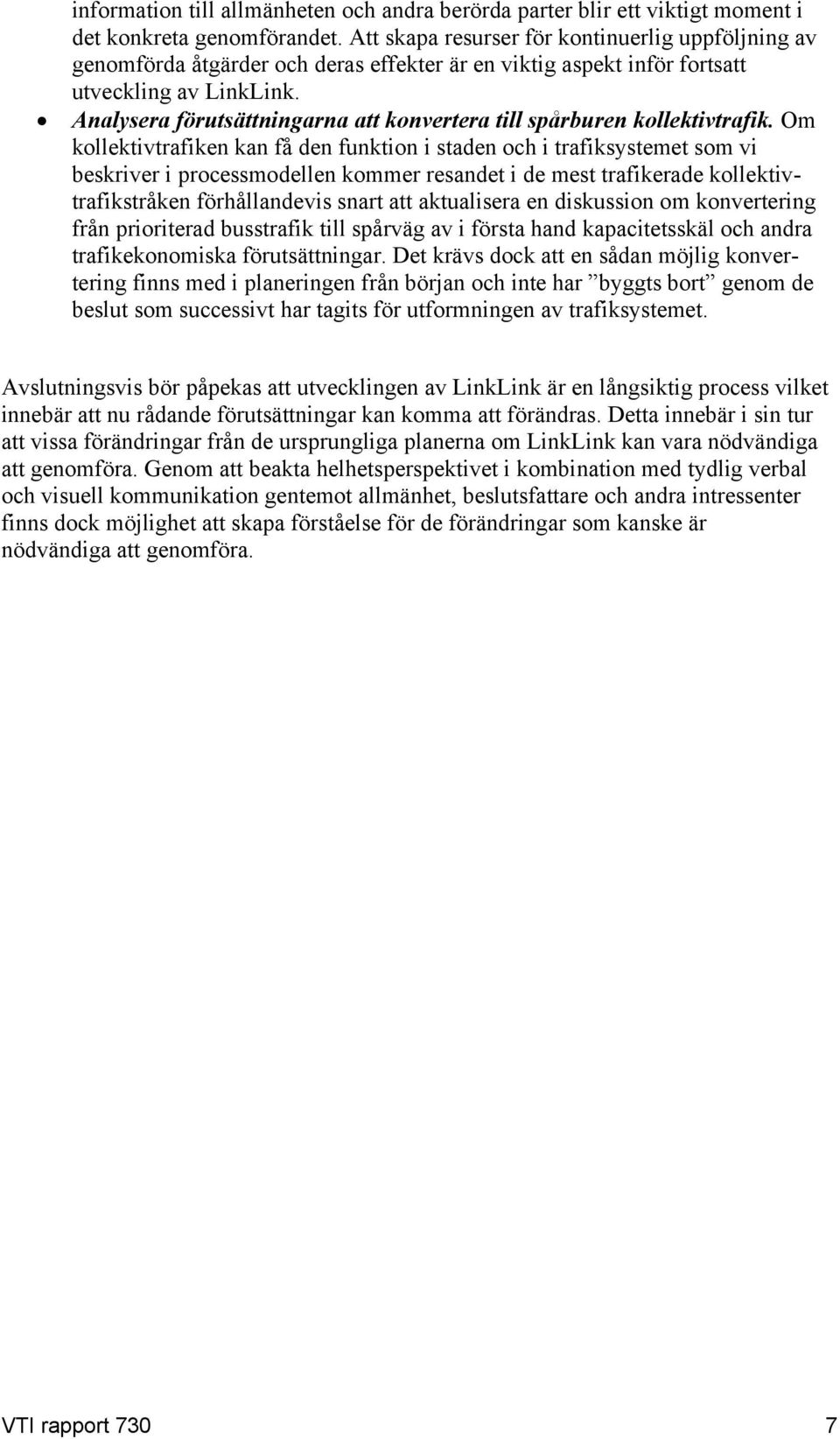

9 Spårburen kollektivtrafik i Linköping förslag till en implementeringsmodell av Ragnar Hedström, Thomas Johansson 1 och Tomas Svensson VTI Linköping Sammanfattning I den nya översiktsplanen för Linköpings stad och i trafikstrategin diskuteras bl.a. ett högkvalitativt kollektivtrafiknät i staden, det så kallade LinkLink. Högkvalitativ kollektivtrafik förutsätter att kollektivtrafikens utveckling ses som en viktig del av stadens och kommunens utveckling i övrigt. Vid planeringen av nya bostadsområden, förtätningsprojekt, handelsområden och andra verksamheter kopplade till stadens markanvändning måste kollektivtrafiken vara en integrerad del. Även andra politiska beslut med transportkonsekvenser som upptagningsområden för skolor och samhällelig service bör göras med kollektivtrafikens funktionsförmåga och möjligheter i beaktande. Detta förutsätter i sin tur att de lokala politiska organen har full rådighet över kollektivtrafiken så det finns möjlighet att använda den som ett verktyg för att nå olika målsättningar. En komplikation i det svenska sammanhanget är att kollektivtrafiken inte är integrerad som delområde i den kommunala planeringsorganisationen på samma nivå och med samma omfattning som stads- och trafikplaneringen. Kompetens och kunnande om kollektivtrafikens förutsättningar och utformning har samlats hos trafikhuvudmännen och delvis försvunnit från den kommunala organisationen. Traditionellt är den kommunala planeringen indelad i en ingenjörsmässig, teknisk trafikplanering och en arkitektonisk, humanistisk stadsplanering med olika perspektiv och kunskaps- och utbildningstraditioner. Planeringsorganisationen för kollektivtrafik inom kommunen bör därför bestå av samlad, integrerad kompetens om trafikplanering, stadsplanering och kollektivtrafikfrågor, med ett betydande strategiskt innehåll och uppkopplad mot en politisk styrelse, eller nämnd, med ett samlat ansvar för stadens utveckling i sin helhet. Att föra samman dessa delar i en fungerande helhet är en stor utmaning som få svenska städer kan sägas ha lyckats med fullt ut, men är en förutsättning för att kunna driva spårvägsutbyggnader som framgångsrika stadsutvecklingsprojekt. I rapporten beskrivs översiktligt en process som också kan fungera som en checklista för kommunen. Processmodellen baseras på de forskningsresultat om moderna spårvägssystem som har tagits fram i Sverige och internationellt under den senaste tioårsperioden och på intervjuer med tjänstemän och politiker i svenska städer och regioner där planering för utbyggnad av befintlig eller ny spårväg pågår. Vägledande för processmodellen är en bedömning av hur implementering av spårväg kan göras utifrån de förutsättningar som gäller för svenska städer i allmänhet och en stad av Linköpings storlek i synnerhet. Processmodellen är indelad i olika successiva steg som bör tas för att kunna realisera en framtida spårvägsutbyggnad. Genomförandet av processmodellens olika moment innebär också att kunskaps- och beslutsunderlaget blir tillräckligt utförligt för att 1 TJ Kommunikation, Stockholm VTI rapport 730 5

10 kommunen ska kunna besluta om den framtida inriktningen och om/när nästa steg i implementeringsprocessen ska tas. Den förändring som kommunen måste arbeta för är att inte låta trafikplaneringen, med kollektivtrafiksatsningar och andra åtgärder som följer av den antagna trafikstrategin, utgöra en separat del av översiktsplanen och planeringen generellt. I den nya översiktsplanen för Linköpings stad behandlas trafik- och transportplaneringen i huvudsak horisontellt dvs. på samma nivå och i sekvens med andra delar av planeringen. Av detta följer att översiktsplaneringen istället måste bli mer vertikal med en tydlig grund eller bas där planförslagen byggs på som komponenter eller byggstenar som är tydligt förankrade i och integrerade med basen. För att investeringar i spårväg ska kunna motiveras måste trafikplaneringen, med det framtida spårvägsnätet, utgöra basen och grunden för planeringen. Detta förutsätter i sin tur att kommunen tidigt bestämmer med så stor precision som möjligt hur det framtida spårvägsnätet ska se ut. Det första steget är sedan att trafikera LinkLink-nätet med prioriterad busstrafik och sedan konsekvent arbeta för en framtida sekventiell konvertering av nätet till spårvägstrafik. Utifrån de diskussioner som förs i föreliggande rapport kan följande slutsatser lyftas fram inför det fortsatta utvecklingsarbetet med LinkLink. Skapa en ändamålsenlig projektorganisation inom kommunen som tydligt lanserar arbetet med att prioritera kollektivtrafiken som ett stadsutvecklingsprojekt för att medverka till den fortsatta utvecklingen av Linköpings stad. Projektgruppens målsättning måste vara tydlig och väl politiskt förankrad och det måste skapas nödvändiga personella och ekonomiska resurser för projektgruppens fortsatta arbete. Helhetsperspektivet måste genomsyra projektgruppens arbete vilket innebär att kompetens inom områdena trafik, stadsplanering, kollektivtrafik, ekonomi, etc. måste finnas inom gruppen. Genomför en fördjupad förstudie som fokuserar på den busslinje som har störst potential att utgöra en stomme för fortsatt utveckling. I detta skede måste helhetsperspektivet beaktas vilket kan innebära att andra mindre åtgärder kan vara aktuella för att stötta utvecklingspotentialen för den mest attraktiva busslinjen. Det kan vara frågan om åtgärder i övriga busslinjenätet, trafikrestriktioner för biltrafiken, frigörande av gatumark, åtgärder för gång- och cykeltrafik, etc. En förutsättning för att detta arbete ska vara framgångsrikt är att en linjestruktur kan läggas förhållandevis fast och att infrastrukturen och den fysiska utformningen i övrigt signalerar var kollektivtrafiken går. I förstudien ingår även att analysera kostnaderna för och finansieringen av de förändringar som är aktuella. Det kan även vara lämpligt att göra en grov uppskattning av kostnaden för en eventuell framtida konvertering till spårburen kollektivtrafik. Samrådsmöten och information till allmänheten, näringsidkare och andra intressenter är en viktig del i detta arbete för att stärka kollektivtrafikens identitet och öka medvetenheten bland stadens invånare om de antagna målsättningarna för kollektivtrafikens utveckling och potential för stadsutveckling och stadsförnyelse. Genom att konsekvent arbeta för ett tydligt visualiserat system där både fordon och infrastruktur kan synliggöras med design, färgsättning m.m. underlättas dialogen med stadens invånare och andra intressenter om kollektivtrafikens funktion i staden. Genomför planerade förändringar och analysera effekterna. Den förändring som förstudien resulterar i bör implementeras på ett kraftfullt sätt för att på så sätt tydliggöra kommunens uttalade målsättning och vilja att utveckla ett högkvalitativt kollektivtrafiknät i Linköping. Planeringen och kontinuerlig 6 VTI rapport 730

11 information till allmänheten och andra berörda parter blir ett viktigt moment i det konkreta genomförandet. Att skapa resurser för kontinuerlig uppföljning av genomförda åtgärder och deras effekter är en viktig aspekt inför fortsatt utveckling av LinkLink. Analysera förutsättningarna att konvertera till spårburen kollektivtrafik. Om kollektivtrafiken kan få den funktion i staden och i trafiksystemet som vi beskriver i processmodellen kommer resandet i de mest trafikerade kollektivtrafikstråken förhållandevis snart att aktualisera en diskussion om konvertering från prioriterad busstrafik till spårväg av i första hand kapacitetsskäl och andra trafikekonomiska förutsättningar. Det krävs dock att en sådan möjlig konvertering finns med i planeringen från början och inte har byggts bort genom de beslut som successivt har tagits för utformningen av trafiksystemet. Avslutningsvis bör påpekas att utvecklingen av LinkLink är en långsiktig process vilket innebär att nu rådande förutsättningar kan komma att förändras. Detta innebär i sin tur att vissa förändringar från de ursprungliga planerna om LinkLink kan vara nödvändiga att genomföra. Genom att beakta helhetsperspektivet i kombination med tydlig verbal och visuell kommunikation gentemot allmänhet, beslutsfattare och andra intressenter finns dock möjlighet att skapa förståelse för de förändringar som kanske är nödvändiga att genomföra. VTI rapport 730 7

12 8 VTI rapport 730

13 Rail bound public transport in Linköping proposal for an implementation model by Ragnar Hedström, Thomas Johansson 2 and Tomas Svensson VTI (Swedish National Road and Transport Research Institute) SE Linköping Sweden Summary LinkLink, a high quality city public transport network, is discussed in Linköping s new strategic plan and transport strategy. High quality public transport is seen as an important part of city and municipal development in general. When planning new residential areas, commercial areas and other issues linked to the city's land use, public transport must form an integrated part of the planning process. Even other policy decisions, that impact transportation, such as catchment areas for schools and social services, should take into account public transport mobility and opportunities. This implies that local political bodies should have full control over public transport decisions and can be used as a tool to achieve various objectives. A complication in Sweden is that public transport planning is not an integrated part of the municipal planning organisation, at least not at the same level and extent as urban and traffic planning is. Expertise and knowledge of public transport requirements and design have been collected under a Public Transport Authority and partly disappeared from the municipal organisation. Traditionally, municipal planning is divided into engineering, technical transport planning, and an architectural, humanistic town planning with different perspectives and knowledge and educational traditions. The planning organisation for public transport within the municipality should therefore consist of a collective, integrated body with expertise on traffic, town and transport planning issues. The body should encompass a significant strategic content and be connected to a political board that has an overall responsibility for the development of the city. Bringing together these elements in a functional entity is a major challenge that few Swedish cities have achieved, but this is a fundamental requirement if tramway projects are to be a successful part of urban development projects. The report briefly describes a process that can serve as a checklist for the municipality. The process model is based on research of modern light tramway system, that was developed both in Sweden and internationally during the past decade, and on interviews with officials and politicians in the Swedish towns and regions where planning for the expansion or new build of tramway networks is in progress. The lead process in the model is an assessment of how the implementation of a tramway network can be achieved based on the conditions that apply to Swedish cities in general and with a city of Linköping size in particular. The process model is divided into different stages that should be taken in order to be able to implement a future network. The implementation of the process model s different elements also means that knowledge and decisions are sufficient for the municipality to decide on future direction and if or when the next step in the implementation process should be taken. 2 TJ Kommunikation, Stockholm VTI rapport 730 9

14 The change which the municipality must work for is to not allow traffic planning, associated with public transport initiatives or other measures resulting from the assumed traffic strategy, to be developed separate from the strategic plan. Linköping s new strategic plan addresses traffic and transport planning "horizontally". It is considered at the same level and in sequence with other parts of the planning process. The strategic plan should instead be more "vertical" with a clear foundation in which proposals can be built upon. To ensure that investment in tramways will be motivated, transport planning should ensure that a future public transport network forms part of this foundation. This implies in turn that the municipality determines early with as much precision as possible what the future tramway network should look like. The first step is then to operate the LinkLink network with a priority bus service and then work towards conversion of the network to a tramway system. Based on the discussions in this report, the following conclusions can be highlighted for further development with LinkLink. Creation of a suitable project organisation within the municipality. The group would clearly announce their efforts in prioritising public transport as a development project to help assist in the further development of Linköping city. The project group's goal must be clear and well politically entrenched. It must have access to the necessary human and financial resources required to carry out the project team's future work. The overall perspective must permeate through the project team's work, which means that expertise in areas such as transport, urban planning, public transport, and economy must be contained within the group. Conduct a detailed feasibility study that focuses on the bus route that has the greatest potential to provide a framework for further development. At this stage, the total perspective should still be kept. This may mean that other smaller measures could be important in helping to support the development potential of the most popular bus route. These may include developments in other bus route networks, restrictions on car traffic, segregation of street areas, and measures for pedestrian and bicycle traffic. A condition ensuring that this work will be successful is that a line structure should remain relatively fixed and that the infrastructure and the physical design of the other measures can be determined by the public transport network. The pilot study also includes an analysis of the costs and financing required for the changes. It may also be appropriate to make a rough estimate of the cost of a possible future conversion to a tramway network. Consultation and information meetings with the public, traders and other relevant bodies is an important part in the effort to strengthen public transport identity and raise awareness of the goals of public transport development and the potential for urban development and renewal. By consistently working towards a clearly visualised system, in which both vehicles and infrastructure can be shown with designs, colours, etc., a dialogue around the city s public transport function can be facilitated with city residents and other relevant bodies. Implement planned changes and analyse the effects. The changes resulting from the pilot study should be implemented in a robust manner in order to clarify the City's stated goal and desire to develop a high quality public transport network in Linköping. The planning and continuous information to the public and other relevant bodies will play an important role for permanent implementation. 10 VTI rapport 730

15 Creating resources for continuous monitoring of the measures implemented and their effects is an important aspect for developing LinkLink. Analyse the conditions required to convert to a tramway transport network. If public transport can adopt the city and traffic function that we describe in the process model, travellers on the busiest public transport routes will, relatively quickly, appreciate a discussion for a conversion from priority bus service to tramway. However, such a conversion is only possible if planning has been considered from the beginning and has not been "built out" by the decisions taken during the design of the traffic network. Finally, it should be noted that the development of LinkLink is a long term process which means that prevailing conditions may change. This could result in some changes to the original LinkLink plans. By keeping the total perspective in view, combined with clear verbal and visual communication to the public, policy makers and other relevant bodies, there is the possibility to create an understanding of the necessary changes. VTI rapport

16 12 VTI rapport 730

17 1 Inledning 1.1 Bakgrund Föreliggande studie ska bidra till att Linköpings kommun ska vara väl förberedd inför ett beslut om fortsatt utveckling av kollektivtrafiken med en spårvägsutbyggnad som målsättning. I den gemensamma översiktsplanen för Linköping och Norrköping och översiktsplanen för staden Linköping anges övergripande riktlinjer för framtida bebyggelseutveckling, transportsystem och markanvändning. Där går att läsa att bebyggelseutveckling och transportsystemets utbyggnad ska genomföras i integration om syftet är att tillvarata det utvecklade transportsystemets potential för hållbar tillväxt samt för Linköpings och regionens förmåga att attrahera och behålla både invånare och verksamheter. I översiktsplanen för staden ingår en trafikstrategi som baseras på en hållbar tillväxt i Linköping där trafiksystemet ska användas som ett kraftfullt utvecklingsverktyg för ökad konkurrenskraft hos näringslivet och regionen samtidigt som miljön förbättras. Trafik- och stadsmiljön ska bidra till stadens positiva karaktärsdrag som en attraktiv och trivsam stad. I trafikstrategin ska färdmedelsfördelningen ändras och mer satsningar göras på gång-, cykel- och kollektivtrafik. I framtidens attraktiva Linköping är en effektivt fungerande kollektivtrafik en viktig förutsättning för att kunna utveckla stadens urbana kvalitéer. Spårburen trafik i form av stadsspårvägar växer sig allt starkare i Europa och även i Sverige där Malmö, Helsingborg, Lund m.fl. planerar för spårvägstrafik. I de befintliga spårvägsstäderna Stockholm, Göteborg och Norrköping investeras i utbyggnader av spårvägssystemen. I Norrköping invigdes, i oktober 2010 den första etappen till Hageby, av linjen till Navestad/Ringdansen. Helt klar blir linjen sannolikt hösten Det har också bildats en intresseförening, Spårvagnsstäderna, där städer som planerar för spårvägstrafik, t.ex. Linköping, samverkar. I bl.a. den nya översiktsplanen för Linköpings stad och i Trafikstrategin diskuteras ett högkvalitativt kollektivtrafikstråk i staden, det så kallade LinkLink vars utformning framgår av figur 1. VTI rapport

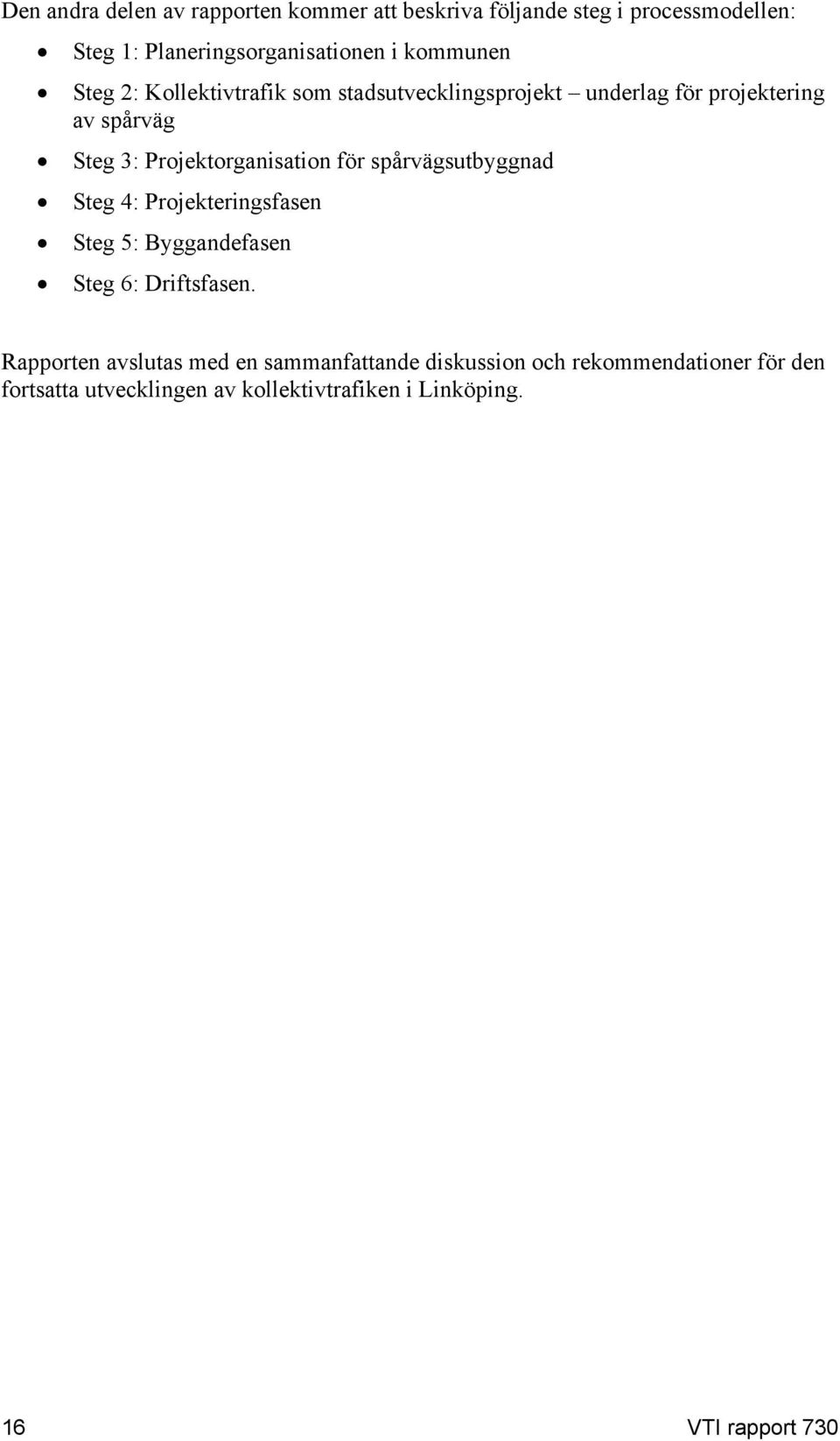

18 Figur 1 LinkLink, ett högkvalitativt kollektivtrafikstråk i Linköping (Bild: Linköpings kommun). I en framtid kan spårväg utgöra stommen för kollektivtrafiken i staden. Det har också gjorts flera interna och externa utredningar kring spårburen trafik på uppdrag av Linköpings kommun. Det är därför angeläget att kunskaps- och beslutsunderlag inför den fortsatta utvecklingen av kollektivtrafiken kan stärkas. 1.2 Syfte och metod Studien avrapporteras i en sammanhållen rapport som beskriver spårburen trafik i Linköping som utgår från det s.k. LinkLink konceptet som är det högkvalitativa kollektivtrafiksystem som diskuteras i Linköping. Syftet är att med utgångspunkt från det samlade aktuella planeringsläget för utvecklingen av Linköpings kollektivtrafik förbättra kunskaps- och beslutsunderlag inför kommunens fortsatta utvecklingsarbete där spårburen trafik kan komma att aktualiseras i framtiden. Studien baseras dels på europeisk best practice inom kollektivtrafikområdet med fokus på spårväg och med beaktande av de förutsättningar som gäller för spårvägsutbyggnad i Sverige, dels på det aktuella planeringsläget inom Linköpings kommun med relevans för utvecklingen av stadens kollektivtrafik. Best practice kunskapen kan därmed knytas till pågående och kommande kollektivtrafikplanering i Linköping. Resultaten från studien kan fungera både som en allmän källa för att höja kunskapsnivån och förbättra kunskapsunderlaget inom kommunen vad gäller kollektivtrafikplanering, men kan också användas som en checklista som beskriver vilka faktorer och komponenter som kommunen bör utveckla och ha rådighet över för att kunna genomföra utvecklingsarbetet och förbättra kollektivtrafikens funktionsförmåga. 14 VTI rapport 730

19 Rapporten är indelad i två delar. Den första delen rör basinformation om faktorer som är centrala att beakta vid planering och beslut om spårvägsutbyggnad. Utgångspunkten är att spårvägsutbyggnad bör uppfattas som ett ytterligare steg i utvecklingen av kollektivtrafik baserad på prioriterad busstrafik. Diskussionen kommer därför också att gå in på spårvägens egenskaper i jämförelse med vissa andra kollektivtrafiksystem. Informationen rör inte förutsättningarna i Linköping specifikt utan är hämtade från det samlade kunskapsläget och kan därför fungera som referenskunskap i det samlade underlaget för den fortsatta utvecklingen av kollektivtrafiken i Linköping. Basinformationen behandlar följande faktorer: Spårvägens kapacitet i förhållande till busstrafik. Vilka flöden motiverar spårväg av kapacitetsskäl? Hur långt räcker det med busstrafik? Fordon och infrastruktur Organisationsmodeller för hur kollektivtrafiken kan drivas, den lokala politikens roll och rådighets- och ansvarsfrågor Uppskattning av ungefärliga investerings- och driftskostnader genom jämförelser med relevanta system som är i drift Finansieringsformer, tänkbara finansieringslösningar och möjligheter att få finansieringsbidrag från såväl offentliga som privata intressenter Samhälls- och regionalekonomiska bedömningar av spårvägssystem. Den andra delen av rapporten beskriver en processmodell för hur kommunen kan arbeta vidare med slutmålet att implementera spårväg i det lokala kollektivtrafiksystemet. Processmodellen är indelad i olika successiva steg som bör tas för att kunna realisera en framtida spårvägsutbyggnad. Genomförandet av processmodellens olika moment innebär också att kunskaps- och beslutsunderlaget blir tillräckligt utförligt för att kommunen ska kunna besluta om den framtida inriktningen och om/när nästa steg i implementeringsprocessen ska tas. Processmodellen är baserad dels på det befintliga kunskapsläget om spårvägsutbyggnader i olika dokument, dels på intervjuer med tjänstemän i svenska spårvägsstäder och i städer där en planering för spårvägsutbyggnad har inletts. Vägledande för processmodellen är vår bedömning av hur implementering av spårväg kan göras utifrån de förutsättningar som gäller för svenska städer i allmänhet och en stad av Linköpings storlek i synnerhet. Det är vår uppfattning att det numera efter en tioårs-period av forskning om moderna spårvägssystem finns tillräckligt med kunskap om spårväg i allmänhet och gott om exempel på best practice sammanställningar. Vilka faktorer som i generella termer är avgörande för hur bra olika spårvägsutbyggnader kommer att fungera är allmänt kända, vilka vi kommer att återkomma till i rapporten. Men det är också vår uppfattning att varje enskild stad måste påbörja den processmodell som vi beskriver här för att komma i verklig närkontakt med de förutsättningar och den utformning som gäller för spårvägsutbyggnad i den egna staden. I en sådan faktisk implementeringsprocess är värdet av kunskapssammanställningar och best practice begränsat. VTI rapport

20 Den andra delen av rapporten kommer att beskriva följande steg i processmodellen: Steg 1: Planeringsorganisationen i kommunen Steg 2: Kollektivtrafik som stadsutvecklingsprojekt underlag för projektering av spårväg Steg 3: Projektorganisation för spårvägsutbyggnad Steg 4: Projekteringsfasen Steg 5: Byggandefasen Steg 6: Driftsfasen. Rapporten avslutas med en sammanfattande diskussion och rekommendationer för den fortsatta utvecklingen av kollektivtrafiken i Linköping. 16 VTI rapport 730

21 2 Olika perspektiv på spårväg 2.1 Spårvägens kapacitet och egenskaper Med kollektivtrafiksystem avses kollektivtrafiklösningar med nära samspel mellan fordon och infrastruktur; de förstnämnda kan inte fungera utan nära samverkan med den sistnämnda. Detta systembegrepp är viktigt att inse när planering för spårtrafiksystem inleds och dessa vägs mot alternativa busstrafiklösningar, där kravet på infrastruktur kan vara väsentligt mindre. Kollektivtrafiksystem kan ha större eller mindre strukturerande egenskaper. Delvis hänger detta samman med utformning och omfattning av den infrastruktur som krävs för att upprätthålla trafiken. Om mer avancerad infrastruktur krävs, vilket innebär stora investeringar, är den strukturerande effekten större än när en mindre investeringsintensiv infrastruktur är aktuell. Anledningen är att med större investeringar markeras ett mer långsiktigt engagemang beträffande kollektivtrafiksystemet. Ett typiskt exempel är etablering av ny spårväg, som innebär ett engagemang under åtskilliga decennier: Lagt spår ligger. Detta visar sig särskilt på något längre sikt ge incitament till etableringar av bostäder, företagande och andra aktiviteter utmed linjen. Därmed noteras ofta stigande mark- och fastighetsvärden i den aktuella korridoren (Hass-Klau et al., 2004). Även bussbaserade lösningar kan ha strukturerande egenskaper, dock svagare än för spårtrafiksystem. Beträffande lätta spårtrafiksystem, som kan vara aktuella för Linköping och som beskrivs i denna förstudie, kan det vara svårt att tydligt skilja mellan tillgängliga lösningar, eftersom flera av dem har egenskaper som även andra har; gränserna är flytande. Det finns således inga entydiga internationellt accepterade definitioner beträffande lätta kollektivtrafiksystem. Det är särskilt gränsen mellan de engelska begreppen tram och light rail, på svenska närmast motsvarande spårväg och snabbspårväg (tyska: Strassenbahn och Stadtbahn) som kan skapa osäkerhet. Nedan följer en ansats till övergripande beskrivning Spårväg Spårväg är ett spårburet transportsystem som till stor del framgår i gatumiljö och i de hastigheter som tillåts där. Det trafikeras av spårvagnar, där föraren kör på sikt utan andra signalhjälpmedel än vad som i övrigt finns i gatumiljön. I Sverige är spårvägen i Göteborg, Norrköping samt Spårväg City i Stockholm de typiska exemplen Snabbspårväg Snabbspårväg är ett spårburet transportsystem med lägre kapacitet än tunnelbana, men som i övrigt har flera av tunnelbanans egenskaper, exempelvis till stor del inhägnat spårområde och spår som medger högre hastigheter, upp till 80 km/h. Korsningar med gata eller väg i plan kan förekomma och ska i så fall vara signalreglerade så att spårtrafiken ges företräde. Fordonen utgörs vanligen av spårvagnar, vilket gör att även gatumiljöer kan trafikeras vid behov. I Sverige är Tvärbanan i Stockholm det typiska exemplet. VTI rapport

22 2.1.3 Systemegenskaper Spårtrafik ger tack vare spårstyrning möjlighet till större passagerarkapaciteter än vägtrafik. Vid stora kapacitetsbehov kan spårfordon sammankopplas till tåg, alltjämt framförda av endast en förare. Vid spårvägar kan även långa ledade fordon vara aktuella, upp till 50 m och mer. En viktig fördel är också att fordonstågets samtliga vagnar och spårvagnens samtliga vagnsdelar följer ett väl definierat utrymme, särskilt viktigt i stadstrafik, där gatuutrymme i regel är bristvara. För bussar gäller däremot en oftast väsentligt större s.k. svepyta. Några exempel på fordonsmått: Vanlig bredd på bussar är 2,55 m, medan spårvagnar för trafik på allmänna vägnätet kan vara upp till 2,65 m. Europas längsta spårvagnsmodell finns i Budapest och är 54 m lång. I Tyskland tillåts 75 m långa spårvagnståg för trafik på eller i anslutning till allmän väg. Längdbegränsningsmått för vägfordon är däremot generellt ca 25 m, vilket också utnyttjas för s.k. dubbelledbussar, som i Sverige finns i trafik i Göteborg. Dylika finns även i större antal som trådbussar i Schweiz. För vägtrafiken finns således ingen annan möjlighet att på en linje öka passagerarkapaciteten än att sätta in ytterligare bussar. Vidare ger spårtrafik fordonen en stabil och i regel komfortabel gång, vilket inte är lika enkelt att åstadkomma med vägbaserade fordon. Att driva ett spårtrafiksystem, exempelvis spårväg, ställer helt andra krav än vid ett busstrafiksystem. Spårtrafikens stora nackdel i form av bundenhet till spår gör sig omedelbart påmind vid trafikstörningar. Ett spårtrafiktrafiksystem visar sig då stelt och föga flexibelt, jämfört med ett bussbaserat system. En enda felaktig spårvagn orsakar snart stopp på hela linjen, om inte alternativa färdvägar står till buds, vilket naturligtvis är möjligt endast om spåranläggningen medger detta. Därför är det absolut nödvändigt att från början planera in vändmöjligheter och gärna alternativa färdvägar i ett eventuellt kommande spårvägsnät. Det är också nödvändigt att trafikpersonal och trafikledning övar hur trafik ska kunna upprätthållas vid störning och hur trafik snabbt ska kunna återställas när störningen har upphört. Kollektivtrafiksystem av de slag som är aktuella i denna förstudie kräver ett förhållandevis stort passagerarunderlag för att kunna motiveras. Det finns starkt varierande uppgifter på hur många passagerare per dag, alternativt per timme och riktning, som krävs för att spårväg ska kunna anses vara det rätta trafikmedelsvalet. En tumregel kan vara att när fullsatta ledbussar i tre-minuterstrafik måste lämna passagerare vid hållplatser är det dags att överväga nästa kapacitetsnivå. Spårväg kan emellertid även motiveras i relationer med betydligt lägre resande än vad som beskrivs ovan. Om spårväg är ett bra alternativ bestäms av helhetsbilden i varje unikt fall, vilket förklarar spännvidden i de uppgifter som finns om hur många som reser med spårvägen i olika faktiska exempel. I den samhällsekonomiska kalkylen för spårvägsutbyggnaden till Navestad/Ringdansen, se nedan, beräknas den nya spårvägen maximalt ge upphov till ca nya resor per dag vilket motsvarar en ökning av den samlade tätortstrafiken i Norrköping på knappt 9 %. Kalkylen uppvisar ett kraftigt samhällsekonomiskt överskott. Även vid den betydligt lägre ökningen av resandet som blir resultatet om den s.k. spårfaktorn rensas bort från prognosen (5 % ökning av tätortstrafiken) blir investeringen klart samhällsekonomiskt lönsam (Trivector, 2004). Till bilden hör att internationellt transporterar många nya spårvägar fler passagerare än som beräknades i planeringsfasen. Antalet passagerare tycks dessutom stiga successivt över en längre tid innan volymen stabiliseras. 18 VTI rapport 730

23 Generellt för både spår- och vägbaserade lätta kollektivtrafiksystem gäller att de vid nyanläggning oftast etableras på reserverat men ej inhägnat område. Detta är regel i exempelvis Frankrike och en förutsättning för de olika formerna av offentlig finansiering. Det borde även i Sverige ses som kardinalfel att etablera förhållandevis dyrbara kollektivtrafiksystem i blandtrafik. Spårvagnar är alldeles för dyrbara för att ha stående i bilköer. Detta kräver dock en, inom det aktuella området, övergripande trafikplan som tydligt uttalar prioritet för just kollektivtrafik och gärna även för gång- och cykeltrafik. 2.2 Fordon och infrastruktur Spårfordon För den i Linköping aktuella spårtrafiken är i första hand lätta spårvägsfordon aktuella. Med begreppet lätt avses axellaster på maximalt 10 ton, att jämföra med den tyngre järnvägstrafikens dubbla värden, eller mer. En annan viktigt skillnad är vagnkorgens motstånd mot deformering vid eventuell sammanstötning, s.k. buffer load. Järnvägsmotorvagnar konstrueras för kn, lätta motorvagnar för järnvägstrafik måste klara 600 kn, medan spårvagnar i vissa länder godkänns för 200 kn. Frågan kan bli aktuell i samband med duospårvagnstrafik, där ofta högre buffer load krävs, vilket negativt påverkar fordonens vikt och pris. Spårvagnar: Moderna spårvagnar byggs i princip som mångledade, lätta motorvagnar och är till absolut övervägande del elektriskt drivna. De kan framföras antingen som enkelvagnar eller vara sammankopplade med andra vagnar, oftast av motsvarande utförande med framdrivningsförmåga. I äldre spårvägssystem förekommer även släpvagnar, utan framdrivningsutrustning. Finns förarplats i släpvagn kan dessa även benämnas manövervagn. Moderna spårvagnar är ofta byggda som tvåriktningsvagnar, således med förarhytt i båda ändar och med dörrar på båda sidor. Därmed krävs inte vändslingor för färdriktningsbyte. Spårvagnar kan vanligen framföras även på snabbspårvägar medan snabbspårvagnar inte alltid kan framföras på spårvägar, exempelvis i gatumiljö med snäva kurvradier. Duospårvagnar, Tram-train: Dessa är spårfordon som kan framföras såväl på konventionell järnväg som på snabbspårväg och/eller spårväg. Duospårvagnar har således alternativa framdrivningssystem beroende på i vilken spårmiljö de framförs. Exempel: Duospårvagn med utrustning för 15 kv växelspänning (järnväg) respektive 750V likspänning (spårväg). Hybridfordon kallas ibland ett fordon som har ett system för elektrisk drift, något av ovanstående, jämte ett system för dieselelektrisk drift för icke elektrifierade banor. Detta kan också avse annan form av förbränningsmotorgenererad elkraft, exempelvis från naturgas- eller biogasdriven motor. Hur ett regionalt kollektivtrafiksystem med duospårvagnar, pendeltåg och bussar skulle kunna vara utformat i Östgötaregionen beskrivs utförligt i Svensson (2008) där också systemets, drifts-, samhälls- och regionalekonomiska konsekvenser analyseras. Vidare diskuteras planeringsförutsättningar och planeringsmodeller för effektivt fungerande regionala kollektivtrafiksystem. VTI rapport

24 2.2.2 Infrastruktur för spårfordon Spårburna transportsystem, exempelvis järnväg, tunnelbana och spårväg, använder som bekant två parallella räler som utgör underlag och styrning för fordon som rullar på flänsförsedda hjul. Traditionellt anlades spårvägar i gaturummet och delade detta med den övriga trafiken, som vid tiden för förra sekelskiftet ännu var mycket sparsam. Med tilltagande motorisering, särskilt efter andra världskriget, ökade konflikterna mellan de båda trafikslagen. Spårvägstrafiken avvecklades i många städer och ersattes med främst biltrafik och i viss mån med bussar. I de städer där spårväg nu återkommit under de gånga 25 åren har i majoriteten av fallen separat färdväg skapats. Med detta begrepp avses avskilt, men ej inhägnat, område. Spårvägstrafik och biltrafik har således skilda färdvägar, också i samma gaturum. Det är mycket viktigt att inse att detta innebär begränsningar för biltrafikens framkomlighet, vilket i de flesta fall också varit avsikten med spårvägsintroduktionen. Grovt sett kan spårvägsspår klassificeras efter dess tekniska konstruktion, deras relation till annan trafik eller deras legala status (Fredén & Hedström, 2008). Gatuspår anläggs företrädesvis i gatumiljö och spårområdet är ofta tillgängligt för andra trafikantgrupper, figur 2. Figur 2 Exempel på gatuspår från Oslo (foto:vti). Kännetecknande för gatuspår är att rälernas farbana (överkant) ligger på samma nivå som gatuplanet för övrigt vilket gör det möjligt för andra trafikantgrupper att trafikera spårområdet. Avskilt spår är helt eller till viss del separerat från övrig trafik, ofta genom någon form av fysiskt hinder (t.ex. via förhöjd kantsten) vilket visas i figur 3. Denna spårtyp kännetecknas av att hela spårområdet är avskilt från övrig trafik. Vid avskilt spår är det inte nödvändigt att rälerna ligger i jämnhöjd med spårområdet eftersom ingen annan trafik skall utnyttja spårområdet. I vissa fall och med hänsyn till exempelvis utryckningsfordon placeras rälerna i jämnhöjd med spårområdet vilket då även kräver någon form av hårdgjord yta på spårområdet. 20 VTI rapport 730

25 Figur 3 Exempel på avskilt spår i Oslo (foto:vti). En variant på avskilt spår är så kallat spår på egen banvall vilket innebär att spåret är helt avskilt från övrig trafik vilket framgår av nedre delen i figur 4. Figur 4 Exempel på spår på egen banvall i nedre delen av figuren (foto: VTI). 2.3 Olika perspektiv på busstrafik Bussar är världen över den helt dominerande formen av kollektivtrafik. Bussar finns i många olika storlekar och utföranden och kan användas för de flesta trafikuppgifter. De används mest i blandtrafik, således på samma körbanor som övrig vägtrafik, blandad med biltrafik. I denna form är busstrafik småskalig och dess strukturerande effekt svag. VTI rapport
