1 Arjonfloor golvvärme Kompletta lösningar till nybyggnation och renovering.

2 En fot kan förmedla många känslor! Dra en fjäder under fotsulan så förstår du vad vi menar Det sägs att handen är vårt känsligaste redskap. Vi tror det är fötterna. Känn själv genom att borra ner tårna i solvarm sand. Eller gå barfota i morgongräset solvarmt på ytan, men kyligt längst ner som ett vagt minne av sommarnatten. Med fötterna kan du beskriva underlaget du går på och hur högt solen står på himlen. Det är nästan så att man misstänker att fötterna har ett eget känsloliv. Vi bygger rum för att skydda mot kyla, vind och regn. Vad är då naturligare än att börja från grunden? Med golvet.

3 Vattenburen golvvärme Är du kall om benen, fryser du om hela kroppen. Benen styr vår temperaturupplevelse, det vet alla som vadat ut i det kalla vattnet en varm försommardag. Med traditionell uppvärmning samlas den varma luften i huvudhöjd, medan kalla fötter och barn lämnas åt sitt öde på golvet, där det ofta är flera grader kallare. Den vanliga lösningen är att öka värmen, vilket innebär att behaglig golvtemperatur ofta betyder uppemot 30 C vid taket! Lösningen heter Arjonfloor Med Arjonfloor kan du sänka rumstemperaturen och samtidigt öka komforten. Du blir behagligt varm om fötterna och benen vare sig du går på parkett, sten, klinker eller matta. Arjonfloor vattenburen golvvärme fyller hela rummet med en jämn, behaglig värme från golv till tak. Arjonfloor ger dig dessutom friheten att inreda rummet som du vill utan att behöva ta hänsyn till vatten- eller el-radiatorer. Valfri energikälla Arjonfloor är ett slutet uppvärmningssystem för alla energikällor. Det är både praktiskt och tryggt att veta att du är helt fri att välja energikälla både nu och i framtiden. 3

4 4

5 Väljer du Arjonfloor kan du känna dig trygg. Det finns helt enkelt inte något bättre på marknaden! Behaglig värme är en viktig del av att bo bra. Ingenting är mer behagligt än härlig golvvärme, oavsett om du står i badrummet eller sitter barfota i morgonrocken med en kopp kaffe och tidningen. Med Arjonfloor golvvärme tar du farväl av radiatorer som samlar damm och lämnar golvet svalt för värmen stiger ju som bekant uppåt. För att inte tala om inredningsmöjligheterna du får, när väggarna är fria från radiatorer. Arjonfloor golvvärme är idealiskt för både nybyggnation och renoveringar. Vi erbjuder en unik lösning med våra kompaktskivor som man kan använda både vid renovering och nybyggnation. Med dessa får man ett ytmonterat golvvärmesystem, som reagerar ca.10 ggr snabbare än ett ingjutet vid temperaturförändringar. Av proffs för proffs Arjonfloor är ett hundraprocentigt professionellt golvvärmesystem, som installeras av utbildade installatörer med specialverktyg. De är din garanti för att Arjonfloor - håller vad vi lovar. Kontakta oss för information om närmaste Arjonfloor - installatör. 5

6 Golvvärme i fästskenor ingjutet i betong En enkel och funktionell lösning, där Arjonfloor fästskenor läggs direkt på isoleringen och fästs med fästclips. Därefter lägger man ut rören i slingor efter en läggritning. Eventuellt armeringsnät läggs över rören och sedan gjuter man med betong. Om det behövs flytspacklas betongplattan innan man lägger på det färdiga golvmaterialet: parkett, matta, laminat, klinkers mm. Lösningen är enkel och snabb att utföra. Den kräver normal isolering som underlag. Så lägger du rör med fästskenor Fästskenorna av plast fästes till den underliggande isoleringen med fästclips. Man lägger skenorna vinkelrätt mot rörens läggriktning. De många spåren i fästskenorna gör att man kan välja olika cc-mått. Den första raden med fästskenor lägger du ca 30cm från väggen, så att du får tillräckligt med plats för vändningarna. Därefter lägger man fästskenor varje meter, fram til motstående vägg, där sista fästskenan läggs ca 30cm från väggen. Slingorna läggs i fästskenorna efter den godkända läggritningen och fästs med clips efter behov för att hindra att röret skall flyta upp under gjutningen. 6

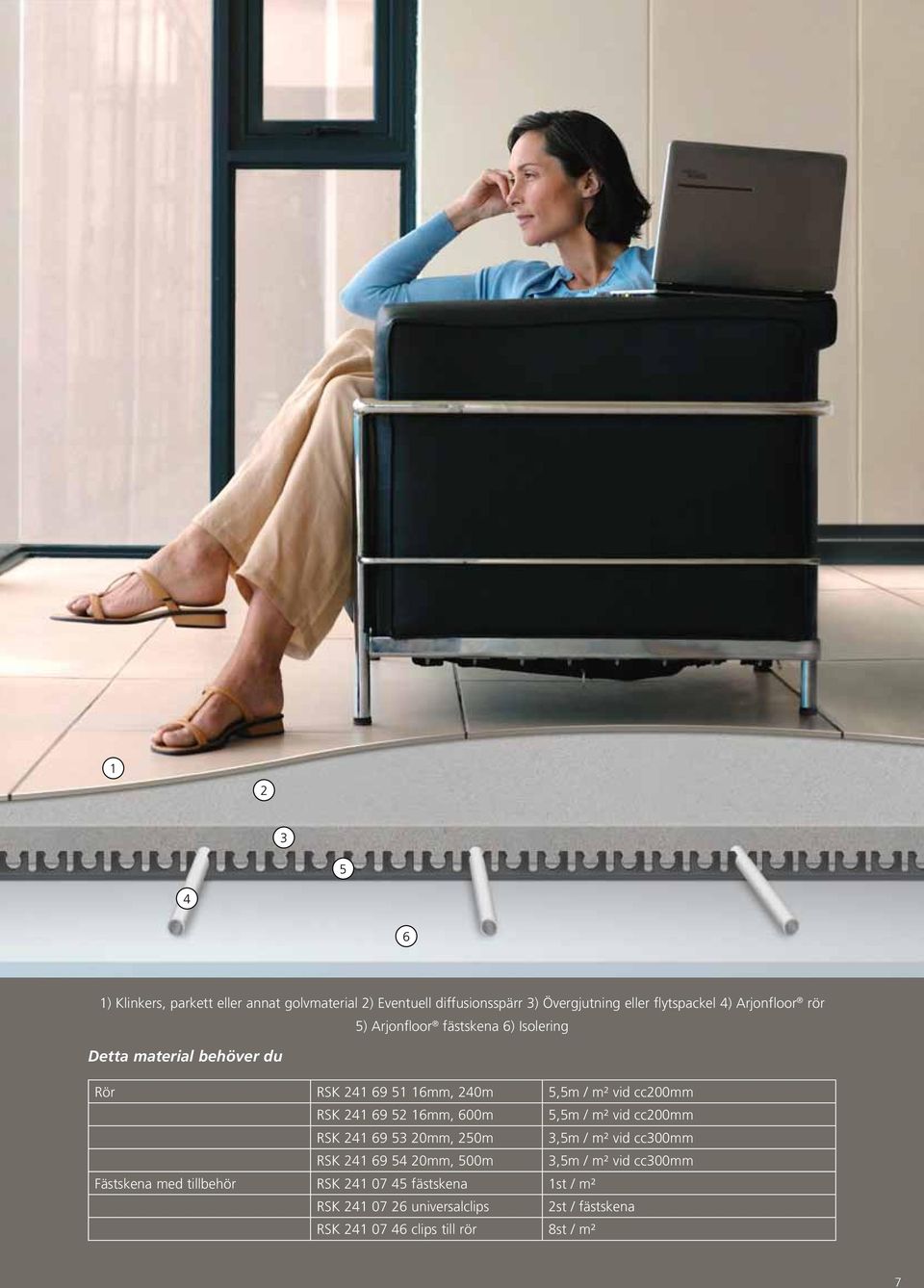

7 ) Klinkers, parkett eller annat golvmaterial 2) Eventuell diffusionsspärr 3) Övergjutning eller flytspackel 4) Arjonfloor rör 5) Arjonfloor fästskena 6) Isolering Detta material behöver du Rör RSK mm, 240m 5,5m / m² vid cc200mm RSK mm, 600m 5,5m / m² vid cc200mm RSK mm, 250m 3,5m / m² vid cc300mm RSK mm, 500m 3,5m / m² vid cc300mm Fästskena med tillbehör RSK fästskena 1st / m² RSK universalclips 2st / fästskena RSK clips till rör 8st / m² 7

8 Extremt låg bygghöjd Arjonfloor kompaktskiva Skall du renovera, men behöver en lösning med låg bygghöjd? Då är detta lösningen! Arjonfloor kompaktskiva har en bygghöjd på bara 13mm för 12mm rör och 17mm för skivorna till 16mm rör. Skivorna levereras med en pålimmad aluminiumfolie och skall fästas i undergolvet med lim. Därefter lägger man rören i skivornas färdiga spår. Ovanpå lägger man antingen parkett eller klinkers. Lösningen tar liten plats, ger snabb värmereglering och går snabbt att montera. Ett intressant alternativ till att gjuta in rören vid nybyggnation. Enklare kan det inte bli! Så lägger du rör med kompaktskivor Arjonfloor kompaktskiva består av EPS-skivor (40kg/m³) med pålimmad aluminiumfolie. Vändskivorna har inte denna aluminiumfolie.skivorna kräver ett bärande underlag (trä, spån, betong eller liknande). Golvytan skall vara väl rengjord och plan innan skivorna limmas mot underlaget. Det finns två lim typer: ett för undergolv av trä/spån och ett för betong. OBS! Innan limmet påföres golvet rekommenderar vi att man lägger ut skivor och märker upp dem, så att man är säker på att skivorna täcker golvytan. När skivorna är på plats, lägger man rören i de färdiga spåren. Skivorna för 12mm rör har cc-avstånd 120mm, medan de för 16mm rör har cc-avstånd 192mm. Normalt beräknar man att golvytan täcks till 85% av kompaktskivor och 15% av vändskivor. Över detta lägger man antingen lumppapp och 14mm parkett, eller klinkers. I ett våtrum måste man lägga min. 10mm spackelmassa (+ ev. fall till golvbrunn) innan man anbringar tätskiktet. 8

9 ) Parkett eller klinkers 2) Lumppapp och ev. diffusionsspärr vid parkett 3) Primer vid klinkers 4) Arjonfloor rör 5) Arjonfloor kompaktskiva med aluminiumfolie Detta material behöver du Rör RSK mm, 100m 8,5m / m² vid cc120mm RSK mm, 240m 6,0m / m² vid cc192mm RSK mm, 600m 6,0m / m² vid cc192mm Kompaktskiva RSK kompaktskiva 12mm 720x1170mm 0,82 m² / st RSK kompaktskiva 16mm 768x1175mm 0,90 m²/ st RSK vändskiva 12mm 720x120mm 0,09 m² / st RSK vändskiva 16mm 768x192mm 0,14 m² / st RSK golvlim för trä/spån, 10 liter 0,2 liter / m² RSK fästbruk för betong 20kg 2,5 kg / m² RSK aluminiumtape, 15m 0,2 m / m² RSK primer, 1 liter 0,15 liter / m² 9

10 Låg bygghöjd med extra isolering Arjonfloor EASY Om du önskar en lågbyggande lösning, men vill förbättra isoleringen lite, så är EASY lösningen för dig! EASY levereras med bygghöjd 18mm eller 25mm till 12mm rör och 25mm eller 50mm för 16mm rör. Golvvärmeskivorna levereras med pålimmad aluminiumfolie och skall fästas i undergolvet med lim. Därefter lägger man rören i skivornas färdiga spår. Ovanpå lägger man antingen parkett eller klinkers. Lösningen tar liten plats, ger snabb värmereglering och går snabbt att montera. Enklare kan det inte bli! Värmefördelande aluminiumfolie Aluminium har en väldigt bra värmeledningsförmåga och det gör att värmen fördelas effektivt. Det ger en skön känsla av komfort och att gå barfota på golvet blir en njutning. Så lägger du rör med Arjonfloor EASY Arjonfloor EASY består av EPS-skivor (40kg/m³) med pålimmad aluminiumfolie.skivorna kräver ett bärande underlag (trä, spån, betong eller liknande). Golvytan skall vara väl rengjord och plan innan skivorna limmas mot underlaget. Det finns 2 lim typer: ett för undergolv av trä/spån och ett för betong. OBS! Innan limmet påföres golvet rekommenderar vi att man lägger ut skivor och märker upp dem, så att man är säker på att skivorna täcket golvytan. När skivorna är på plats, lägger man rören i de färdiga spåren. Skivorna för 12mm rör har cc-avstånd 125mm, medan de för 16mm rör har cc-avstånd 192mm. Skivorna har integrerade vändspår för röret. Över lägger man antingen lumppapp och 14mm parkett, eller klinkers. I ett våtrum måste man lägga min. 10mm spackelmassa (+ ev. fall till golvbrunn) innan man applicerar tätskiktet. 10

11 ) Parkett eller klinkers 2) Lumppapp och ev. diffusionsspärr vid parkett 3) Primer vid klinkers 4) Arjonfloor rör 5) Arjonfloor EASY med aluminiumfolie Detta material behöver du Rör RSK mm, 100m 8,5m / m² vid cc125mm RSK mm, 240m 6,0m / m² vid cc192mm RSK mm, 600m 6,0m / m² vid cc192mm EASY-skiva RSK mm EASY-skiva 12mm 750x1175mm 0,88 m² / st RSK mm EASY-skiva 12mm 750x1175mm 0,88 m² / st RSK mm EASY-skiva 16mm 768x1175mm 0,90 m² / st RSK mm EASY-skiva 16mm 768x1175mm 0,90 m² / st RSK golvlim för trä/spån, 10 liter 0,2 liter / m² RSK bruk för betong 20kg 2,5 kg / m² RSK aluminiumtape, 15m 0,2 m / m² RSK primer 0,15 liter / m² 11

12

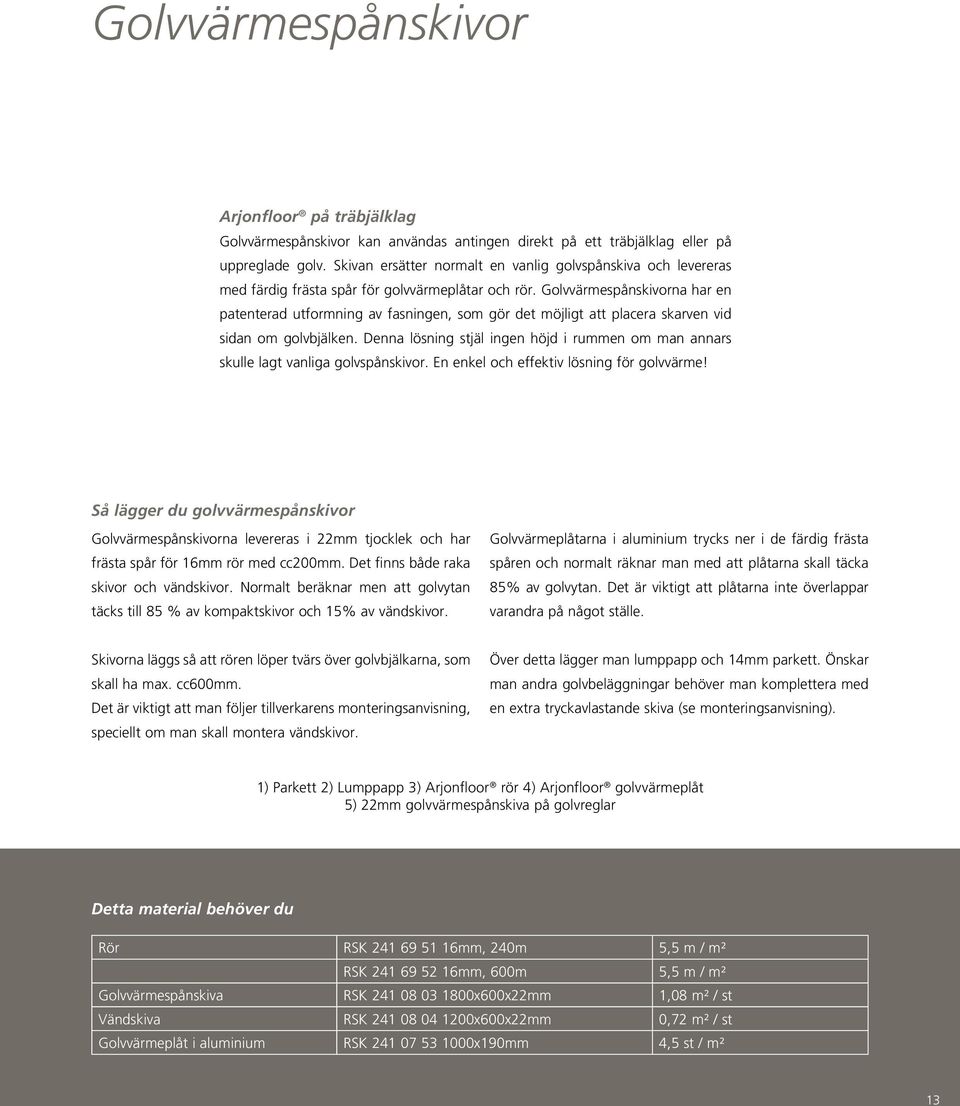

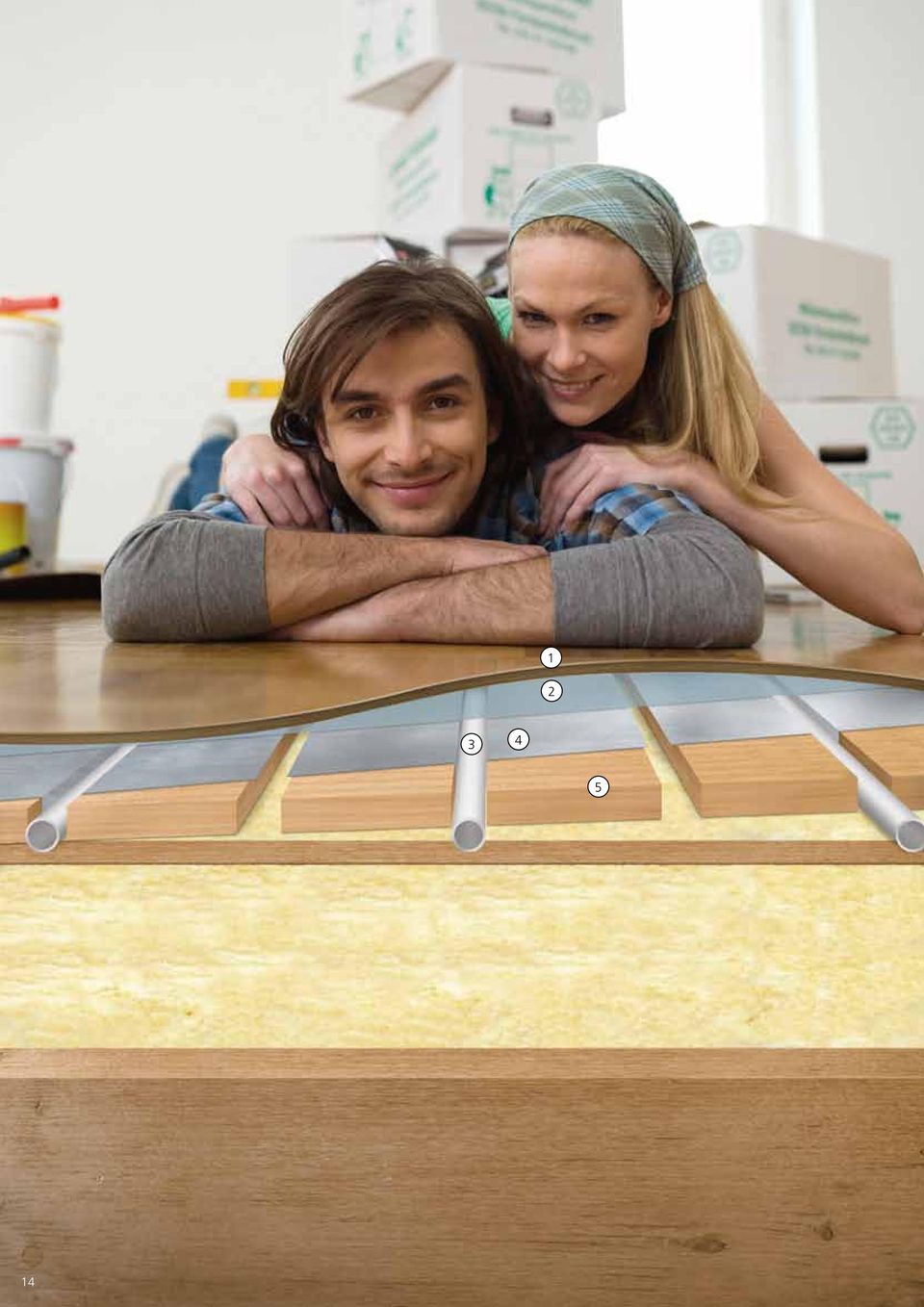

13 Golvvärmespånskivor Arjonfloor på träbjälklag Golvvärmespånskivor kan användas antingen direkt på ett träbjälklag eller på uppreglade golv. Skivan ersätter normalt en vanlig golvspånskiva och levereras med färdig frästa spår för golvvärmeplåtar och rör. Golvvärmespånskivorna har en patenterad utformning av fasningen, som gör det möjligt att placera skarven vid sidan om golvbjälken. Denna lösning stjäl ingen höjd i rummen om man annars skulle lagt vanliga golvspånskivor. En enkel och effektiv lösning för golvvärme! Så lägger du golvvärmespånskivor Golvvärmespånskivorna levereras i 22mm tjocklek och har frästa spår för 16mm rör med cc200mm. Det finns både raka skivor och vändskivor. Normalt beräknar men att golvytan täcks till 85 % av kompaktskivor och 15% av vändskivor. Golvvärmeplåtarna i aluminium trycks ner i de färdig frästa spåren och normalt räknar man med att plåtarna skall täcka 85% av golvytan. Det är viktigt att plåtarna inte överlappar varandra på något ställe. Skivorna läggs så att rören löper tvärs över golvbjälkarna, som skall ha max. cc600mm. Det är viktigt att man följer tillverkarens monteringsanvisning, speciellt om man skall montera vändskivor. Över detta lägger man lumppapp och 14mm parkett. Önskar man andra golvbeläggningar behöver man komplettera med en extra tryckavlastande skiva (se monteringsanvisning). 1) Parkett 2) Lumppapp 3) Arjonfloor rör 4) Arjonfloor golvvärmeplåt 5) 22mm golvvärmespånskiva på golvreglar Detta material behöver du Rör RSK mm, 240m 5,5 m / m² RSK mm, 600m 5,5 m / m² Golvvärmespånskiva RSK x600x22mm 1,08 m² / st Vändskiva RSK x600x22mm 0,72 m² / st Golvvärmeplåt i aluminium RSK x190mm 4,5 st / m² 13

14

15 Golvvärme i glespanel Arjonfloor på träbjälklag Glespanel på träbjälklag med spalter för golvvärmeplåtar och rör. Glespanelen utgör ett bärande underlag för parkett eller laminat. Vid andra golvbeläggningar lägger man en 22mm golvspånskiva över glespanelen. Glespanel är ett alternativ till golvvärmespånskiva, som ger möjlighet att använda både 16mm och 20mm rör. Man kan lägga glespanelen tvärs över golvbjälkarna eller försänka dem mellan och parallellt med golvbjälkarna. Glespanel kräver god byggnadsteknisk förståelse, men ger ett gott resultat om man har en duktig snickare! Så lägger du glespanel Glespanelen utgörs av brädor i dimensionen. 28x70 för 16mm rör cc200mm. För 20mm rör använder man 28x70 både till cc200mm och till cc300mm. Man kan lägga glespanelen tvärs över golvbjälkarna eller försänka dem mellan och parallellt med golvbjälkarna. I det senare fallet stjäl denna lösning ingen höjd i rummet och kan med fördel användas om man vid renovering bryter upp ett befintligt golv. Om glespanelen läggs tvärs över golvbjälkarna får dessa ha max, cc600mm. Golvvärmeplåtarna i aluminium trycks ner i spalterna och normalt räknar man med att plåtarna skall täcka 85% av golvytan. Det är viktigt att plåtarna inte överlappar varandra på något ställe. Över lägger man lumppapp och 14mm parkett. Önskar man andra golvbeläggningar behöver man komplettera med en extra tryckavlastande skiva (se monteringsanvisning). 1) Parkett 2) Lumppapp 3) Arjonfloor rör 4) Arjonfloor golvvärmeplåt 5) glespanel 28x70 på golvreglar Detta material behöver du Rör RSK mm, 240m 5,5 m / m² cc200mm RSK mm, 600m 5,5 m / m² cc200mm RSK mm, 250m 3,5 m / m² cc300mm RSK mm, 500m 3,5 m / m² cc300mm Golvvärmeplåt i aluminium RSK x190mm 16mm 4,5 st / m² RSK x280mm 20mm 3,0 st / m² 15

16 Ljudisolerande golvvärmeskivor Om man vill lägga golvvärme och samtidigt reducera stegljuden mot underliggande våning är lösningen stegljudsskivor. De kan läggas både på betongbjälklag och på träbjälklag, men i det sistnämnda fallet krävs ytterligare åtgärder i bjälklaget för att uppnå bra ljudisolering. Silencio Thermo stegljudsskivor är tillverkade av poröst träfiber och kräver ett bärande underlag. Arjonfloor golvvärme med Silencio Thermo stegljudsskivor. Stegljudsskivorna har dokumenterade egenskaper för stegljudsdämpning och har färdiga spår för Arjonfloor golvvärmerör. I spåren lägger man värmefördelande golvvärmeplåtar för optimal spridning av värmen. 1) Parkett 2) Lumppapp 3) Arjonfloor rör 4) Arjonfloor golvvärmeplåt 5) 36mm Silencio Thermo stegljudsskiva 6) Bärande underlag (på betongbjälklag skall en diffusionspärr ligga under stegljudsskivan) Så lägger du Arjonfloor golvvärme med Silencio Thermo stegljudsskivor. Slik legger du trinnlydplater på betong/hulldekke Lösningen består av stegljudsskivor i standard 36mm tjocklek Golvvärmeplåtarna i aluminium trycks ner i spalterna och i kombination med golvvärmeplåtar. Sortimentet omfattar normalt räknar man med att plåtarna skall täcka 85% av raka-, vänd- och fördelnings-skivor för 16mm rör cc200mm golvytan. Det är viktigt att plåtarna inte överlappar varandra samt 20mm rör cc300mm. Normalt beräknar men att golvytan täcks till 85 % av raka skivor och 15% av vändskivor på något ställe. alternativt 83% raka skivor, 15% vändskivor och 2% fördelningsskivor (cc100mm). andra golvbeläggningar behöver man komplettera med en Över lägger man lumppapp och 14mm parkett. Önskar man extra tryckavlastande skiva (se monteringsanvisning). 16

17 Detta material behöver du: Rör RSK mm, 240m 5,5 m / m² cc200mm RSK mm, 600m 5,5 m / m² cc200mm RSK mm, 250m 3,5 m / m² cc300mm RSK mm, 500m 3,5 m / m² cc300mm Stegljudsskiva Art rak skiva 16mm, 1800x600x36 1,08 m² / st Art rak skiva 20mm, 1800x600x36 1,08 m² / st Art vändskiva 16mm, 1600x300x36 0,48 m² / st Art vändskiva 20mm, 1800x300x36 0,54 m² / st Art fördeln.skiva 16mm, 1800x600x36 2 st / fördelare Art fördeln.skiva 20mm, 1800x600x36 2 st / fördelare Golvvärmeplåtar RSK x190mm 16mm 4,5 st / m² RSK x280mm 20mm 3,0 st / m² 17

18 Arjonfloor - ett väl utprövat system! Vi har Teknisk Godkjenning från Sintef Byggforsk i Norge på Arjonfloor. I Sverige finns inte motsvarande tester och godkännande, men kopplingarna på fördelarna är av fabrikat Sanipex som tillhör marknadens absolut säkraste. Arjonfloor golvvärmerör har en diffusionsspärr som är placerad mitt i rörväggen och ligger skyddad från det slitage som är i byggskedet. Rören levereras i dimension 12mm, 16mm och 20mm och är tillverkade enligt DIN 16892/16893 med hänsyn till tryck/temperatur samt är diffusionstätt enligt DIN Rören klarar +70 C vid 6 bars tryck. Kopplingarna har fullt genomlopp och rören har förhållandevis tunn godstjocklek. Därför kan man lägga lite längre slingor med Arjonfloor rör. Vi rekommenderar följande längder: 12mm - max. 55m. 16mm - max. 100m 20mm - max. 125m I de fall man skall beräkna rörens vattenvolym använder man: 12mm - 0,055 liter/meter rör 16mm - 0,121 liter/meter rör 20mm - 0,206 liter/meter rör Arjonfloor fördelarna levereras alltid med Sanipex kopplingar, så dessa behöver man inte köpa till vid sidan av. För att få en komplett fördelare skall man komplettera med hållare, ventiler, ändstycke och by-pass. Det sitter en flödesmätare på varje slinga vilket underlättar vid felsökning och injustering. För att systemet skall fungera måste man fördela flödet i slingorna så att inte all värme går ut i de kortaste slingorna. 18
