1 Manual Hårdvara 1

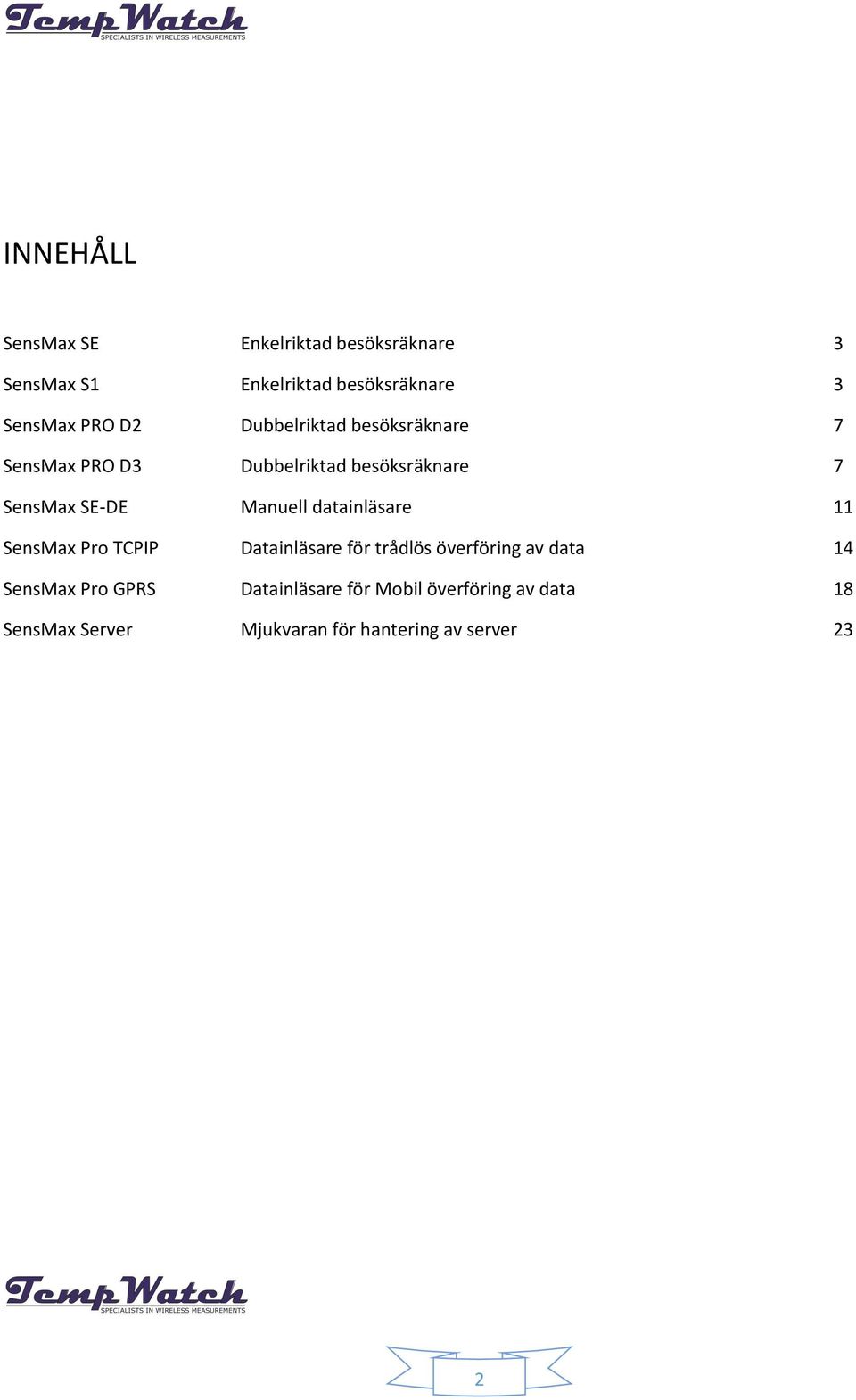

2 INNEHÅLL SensMax SE Enkelriktad besöksräknare 3 SensMax S1 Enkelriktad besöksräknare 3 SensMax PRO D2 Dubbelriktad besöksräknare 7 SensMax PRO D3 Dubbelriktad besöksräknare 7 SensMax SE-DE Manuell datainläsare 11 SensMax Pro TCPIP Datainläsare för trådlös överföring av data 14 SensMax Pro GPRS Datainläsare för Mobil överföring av data 18 SensMax Server Mjukvaran för hantering av server 23 2

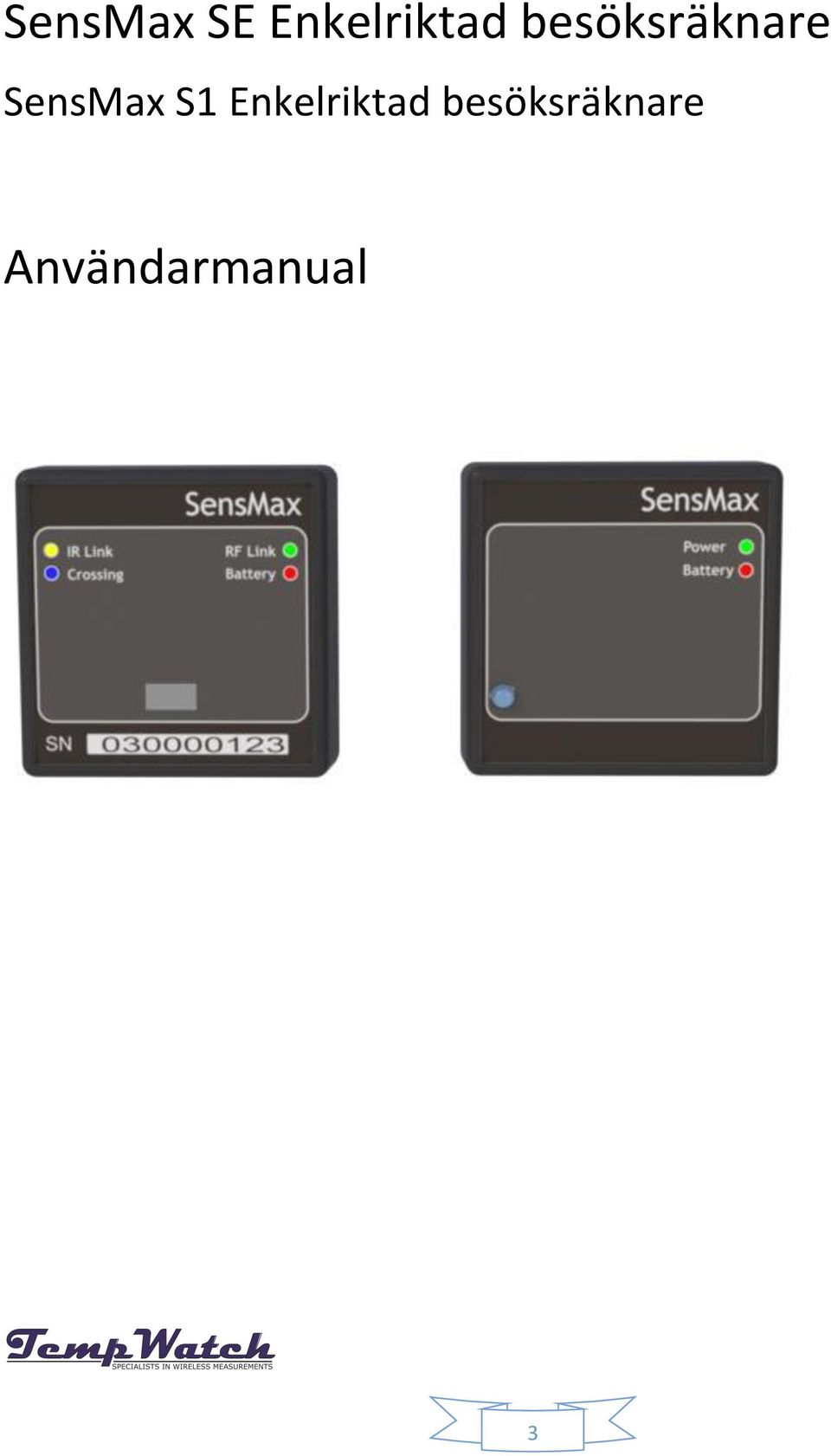

3 SensMax SE Enkelriktad besöksräknare SensMax S1 Enkelriktad besöksräknare Användarmanual 3

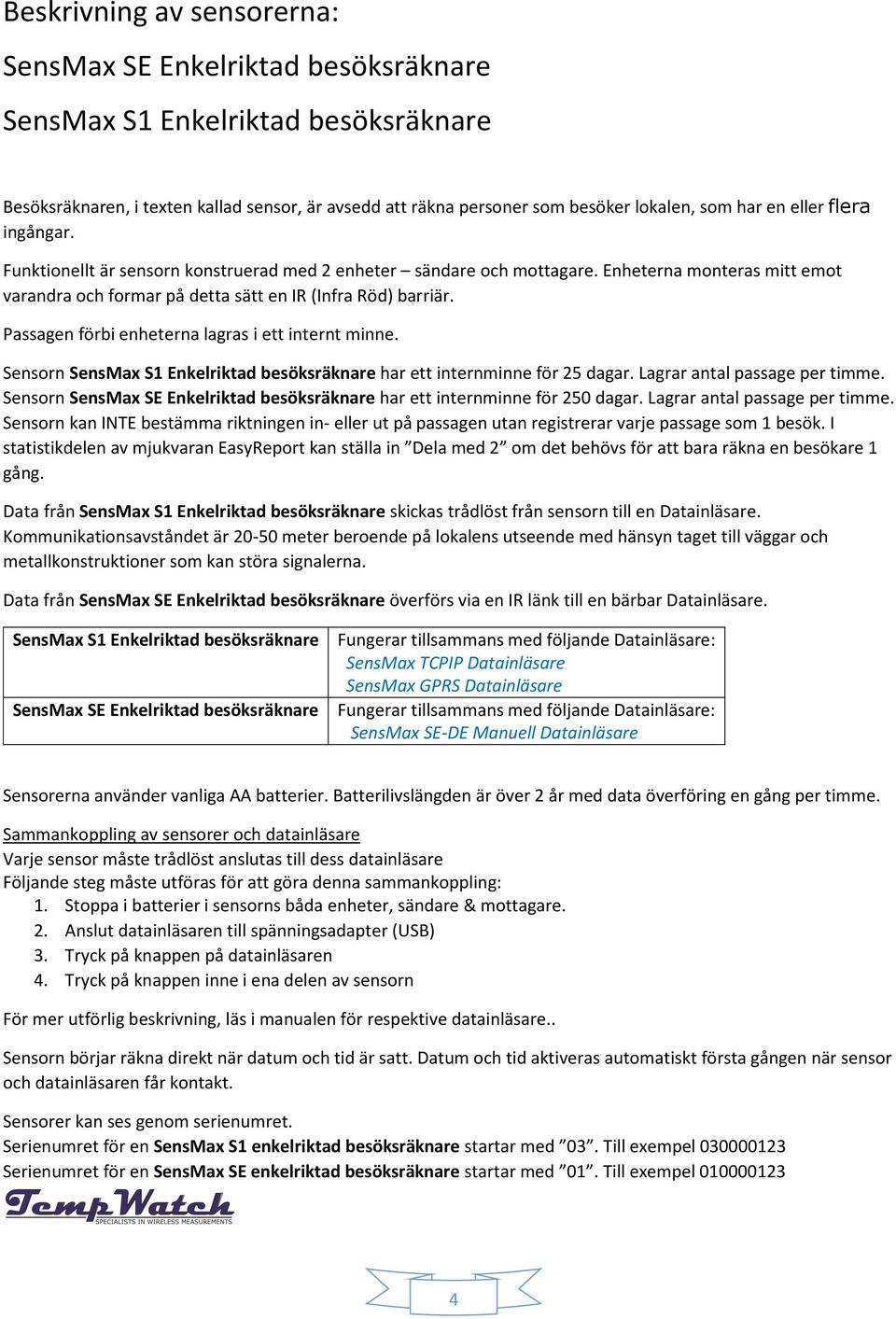

4 Beskrivning av sensorerna: SensMax SE Enkelriktad besöksräknare SensMax S1 Enkelriktad besöksräknare Besöksräknaren, i texten kallad sensor, är avsedd att räkna personer som besöker lokalen, som har en eller flera ingångar. Funktionellt är sensorn konstruerad med 2 enheter sändare och mottagare. Enheterna monteras mitt emot varandra och formar på detta sätt en IR (Infra Röd) barriär. Passagen förbi enheterna lagras i ett internt minne. Sensorn SensMax S1 Enkelriktad besöksräknare har ett internminne för 25 dagar. Lagrar antal passage per timme. Sensorn SensMax SE Enkelriktad besöksräknare har ett internminne för 250 dagar. Lagrar antal passage per timme. Sensorn kan INTE bestämma riktningen in- eller ut på passagen utan registrerar varje passage som 1 besök. I statistikdelen av mjukvaran EasyReport kan ställa in Dela med 2 om det behövs för att bara räkna en besökare 1 gång. Data från SensMax S1 Enkelriktad besöksräknare skickas trådlöst från sensorn till en Datainläsare. Kommunikationsavståndet är meter beroende på lokalens utseende med hänsyn taget till väggar och metallkonstruktioner som kan störa signalerna. Data från SensMax SE Enkelriktad besöksräknare överförs via en IR länk till en bärbar Datainläsare. SensMax S1 Enkelriktad besöksräknare SensMax SE Enkelriktad besöksräknare Fungerar tillsammans med följande Datainläsare: SensMax TCPIP Datainläsare SensMax GPRS Datainläsare Fungerar tillsammans med följande Datainläsare: SensMax SE-DE Manuell Datainläsare Sensorerna använder vanliga AA batterier. Batterilivslängden är över 2 år med data överföring en gång per timme. Sammankoppling av sensorer och datainläsare Varje sensor måste trådlöst anslutas till dess datainläsare Följande steg måste utföras för att göra denna sammankoppling: 1. Stoppa i batterier i sensorns båda enheter, sändare & mottagare. 2. Anslut datainläsaren till spänningsadapter (USB) 3. Tryck på knappen på datainläsaren 4. Tryck på knappen inne i ena delen av sensorn För mer utförlig beskrivning, läs i manualen för respektive datainläsare.. Sensorn börjar räkna direkt när datum och tid är satt. Datum och tid aktiveras automatiskt första gången när sensor och datainläsaren får kontakt. Sensorer kan ses genom serienumret. Serienumret för en SensMax S1 enkelriktad besöksräknare startar med 03. Till exempel Serienumret för en SensMax SE enkelriktad besöksräknare startar med 01. Till exempel

5 Beskrivning av sensorn Ikon Status Beskrivning 1. IR Link lampa Blinkar Sändare och mottagare ser varandra 2. Crossing lampa Blinkar Indikering på att en person har passerat 3. RF Link lampa Blinkar Visar den trådlösa överföringen till datainläsaren 4. Power lampa Blinkar Visar att sensorn är aktiv 5. Battery lampa Blinkar Blinkar när batterierna skall bytas 6. SN Serienummer Unikt serienummer Tekniska Specifikationer Parameter Funktionsprincip Riktning Avstånd mellan enheterna Internt minne Datainläsning Dimensioner Montering Noggrannhet. Notera personer bredvid varandra räknas som 1 person Beskrivning Brytning av IR strålen Enkelriktad Normalt 1-6meter, max 8meter S1 25 dagar, SE 250 dagar, data per timme Automatiskt för S1 enkelriktad Manuellt för SE enkelriktad 67x67x25 mm Dubbelhäftande tejp, plastvinklar En person, 95% 3m, >3m+0,6%/m 5

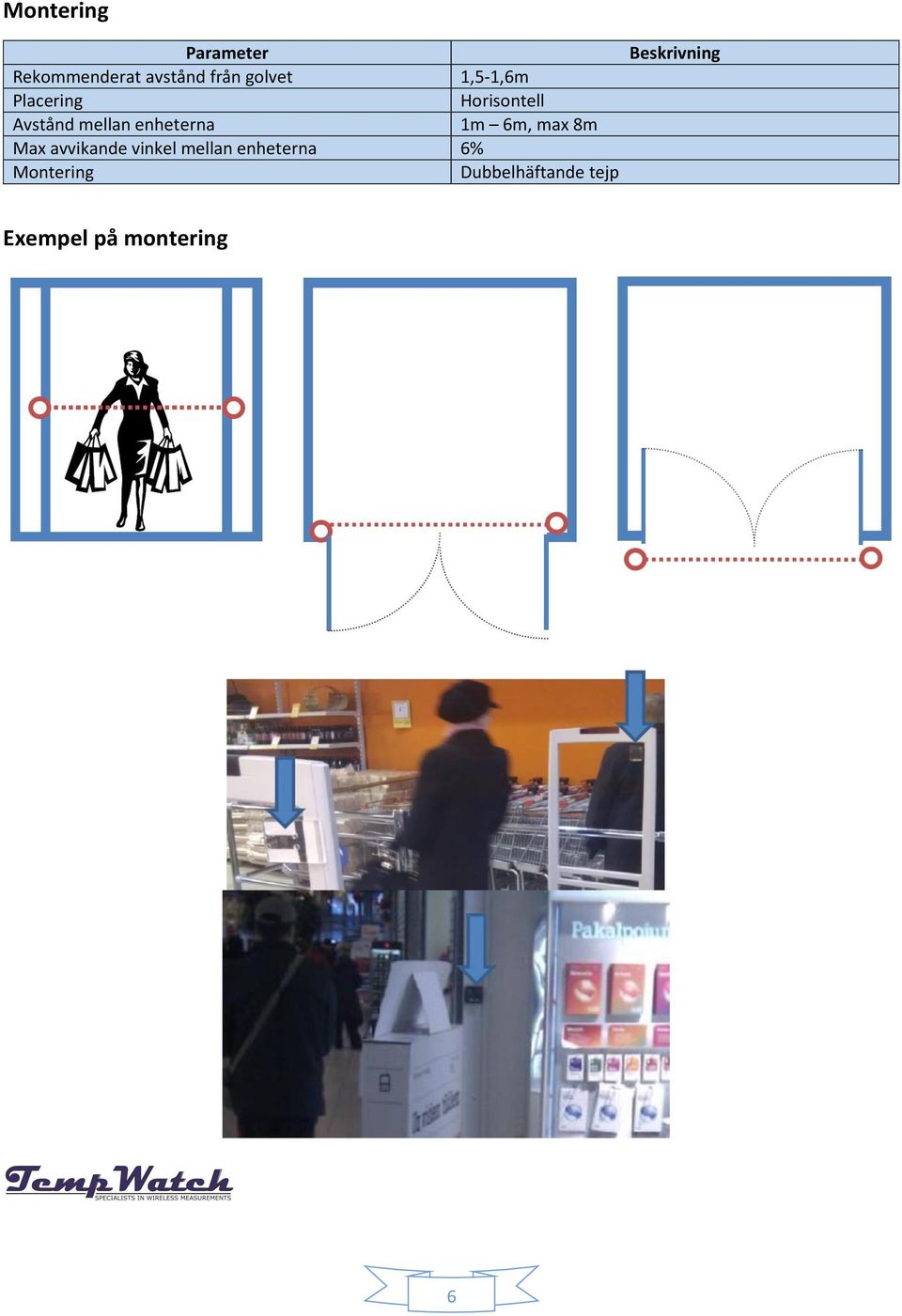

6 Montering Parameter Rekommenderat avstånd från golvet 1,5-1,6m Placering Horisontell Avstånd mellan enheterna 1m 6m, max 8m Max avvikande vinkel mellan enheterna 6% Montering Dubbelhäftande tejp Beskrivning Exempel på montering 6

7 Beskrivning av sensor: SensMax Pro D3 Dubbelriktad besöksräknare Sensorn är konstruerad för att räkna besökare till lokaler som har en eller flera ingångar. Med denna sensor är det möjligt att räknare hur många besökare som finns i butiken per timme. Detta förutom alla andra statistikrapporter. Hårdvarumässigt består sensorn av 2 enheter, en sändare och en mottagare. Enheterna monteras mitt emot varandra och formar en IR barriär. Passagen mellan enheterna lagras i det interna minnet. Sensorn har ett internt minne för 25 dagar, alla passage per timme. Sensorn har inbyggd klocka och kalender. Sensorn kan bestämma i vilken riktning passagen sker. In- och ut passage lagras och kan presenteras i statistiken. Datapaketen skickas via en radiosignal från sensorn till datainläsaren. Avståndet för denna kommunikation är mellan meter beroende på väggar och eventuella metallkonstruktioner som kan finnas i vägen för radiosignalerna. Sensorn drivs av 2st AA batterier. Med dataöverföring 1/timme räcker batterierna mer än 2 år. Sensorn används tillsammans med följande Datainläsare: SensMax TCPIP datainläsare SensMax GPRS datainläsare Sammankoppling av sensorer och datainläsare Varje sensor måste trådlöst anslutas till dess datainläsare Följande steg måste utföras för att göra denna sammankoppling: 1. Stoppa i batterier i sensorns båda enheter, sändare & mottagare. 2. Anslut datainläsaren till spänningsadapter (USB) 3. Tryck på knappen på datainläsaren 4. Tryck på knappen inne i ena delen av sensorn För mer utförlig beskrivning, läs i manualen för respektive datainläsare. Sensorn börjar räkna direkt när datum och tid är satt. Datum och tid aktiveras automatiskt första gången när sensor och datainläsaren får kontakt. Sensorer kan ses genom serienumret. Serienumret för en SensMax Pro D3 dubbelriktad besöksräknare startar med 04. Till exempel SensMax Pro D3 Timestamp dubbelriktad besöksräknare. Det finns en variant av denna besöksräknare där man inte använder EasyReport och är avsedd för de som vill bygga upp ett större system med en intern server i MYSQL format. Då kan man läsa data I realtid i en databasfil. Detta kräver databaserfarenhet och kunden måste kunna skriva egna Script för att kunna skapa rapporter. Men med Timestamp varianten kan man läsa in- och utgående varje sekund. EasyReport kan inte användas här. Kontakta oss för offert på detta system om det är intressant. 7

8 SensMax Pro D3 LR Special dubbelriktad besöksräknare. Denna special variation är avsedd att visa hur många besökare som just nu befinner sig i lokalen i realtid. Till besöksräknaren finns en speciell mjukvara LiteReport som skapar en realtidsbil av hur många som finns i lokalen. En special inläsare TCPIP behövs samtidigt. EasyReport kan inte användas här utan bilden ser ut så här: Är du intresserad av denna special variant av SensMax Pro D3 Special, kontakta oss för offert. Beskrivning av sensorn Ikon Status Beskrivning 1. Link lampa Blinkar Sensorerna ser varandra 2. Dir A & Dir B Blinkar Indikering vid passage in respektive ut 3. Status lampa Blinkar Data kommunikation via radio 4. Power lampa Blinkar Indikerar spänning på batterierna 5. SN Ingen lampa Unikt serienummer för sensorn 6. Ljudsignal Summerljud Sensorn är blockerad 8

9 Tekniska Specifikationer Parameter Funktionsprincip Riktning Avstånd mellan enheterna Internt minne Datainläsning Dimensioner Montering Noggrannhet. Notera personer bredvid varandra räknas som 1 person Beskrivning Brytning av IR strålen Dubbelriktad Normalt 1-6meter, max 7meter 25 dagar, presentation varje timme Automatiskt 67x67x25 mm Dubbelhäftande tejp, plastvinklar En person, 95% 3m, >3m+0,6%/m 9

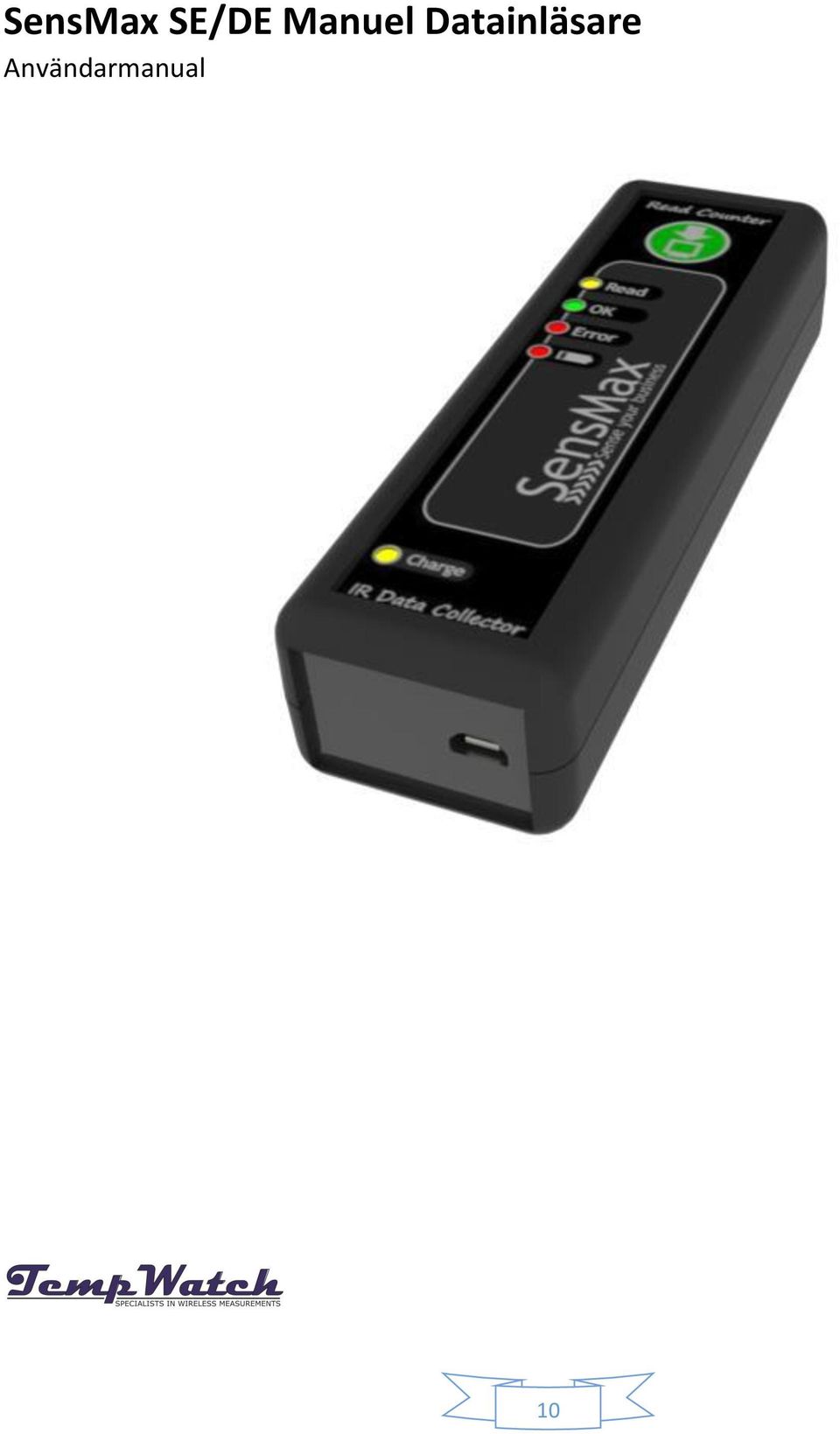

10 SensMax SE/DE Manuel Datainläsare Användarmanual 10

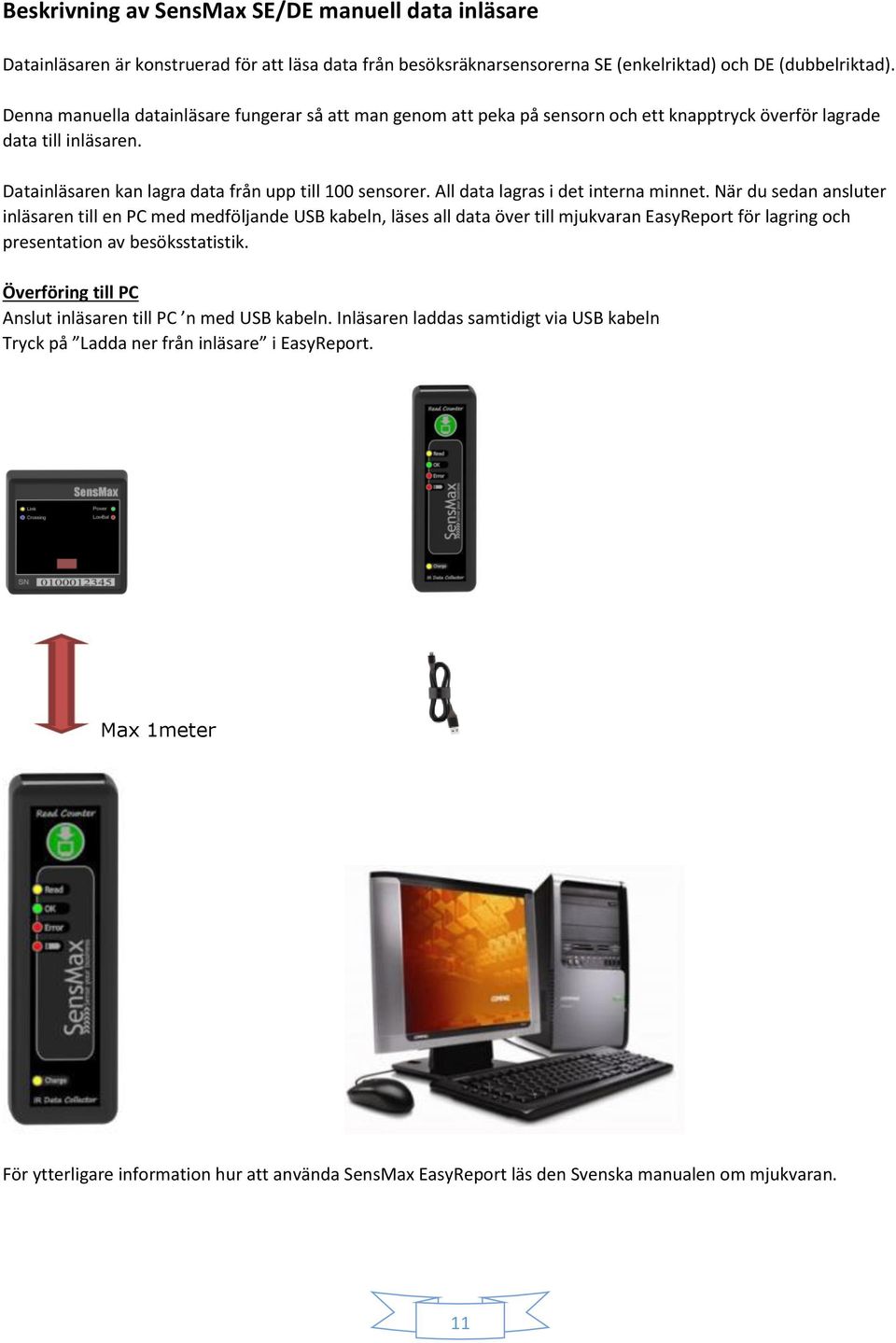

11 Beskrivning av SensMax SE/DE manuell data inläsare Datainläsaren är konstruerad för att läsa data från besöksräknarsensorerna SE (enkelriktad) och DE (dubbelriktad). Denna manuella datainläsare fungerar så att man genom att peka på sensorn och ett knapptryck överför lagrade data till inläsaren. Datainläsaren kan lagra data från upp till 100 sensorer. All data lagras i det interna minnet. När du sedan ansluter inläsaren till en PC med medföljande USB kabeln, läses all data över till mjukvaran EasyReport för lagring och presentation av besöksstatistik. Överföring till PC Anslut inläsaren till PC n med USB kabeln. Inläsaren laddas samtidigt via USB kabeln Tryck på Ladda ner från inläsare i EasyReport. Max 1meter För ytterligare information hur att använda SensMax EasyReport läs den Svenska manualen om mjukvaran. 11

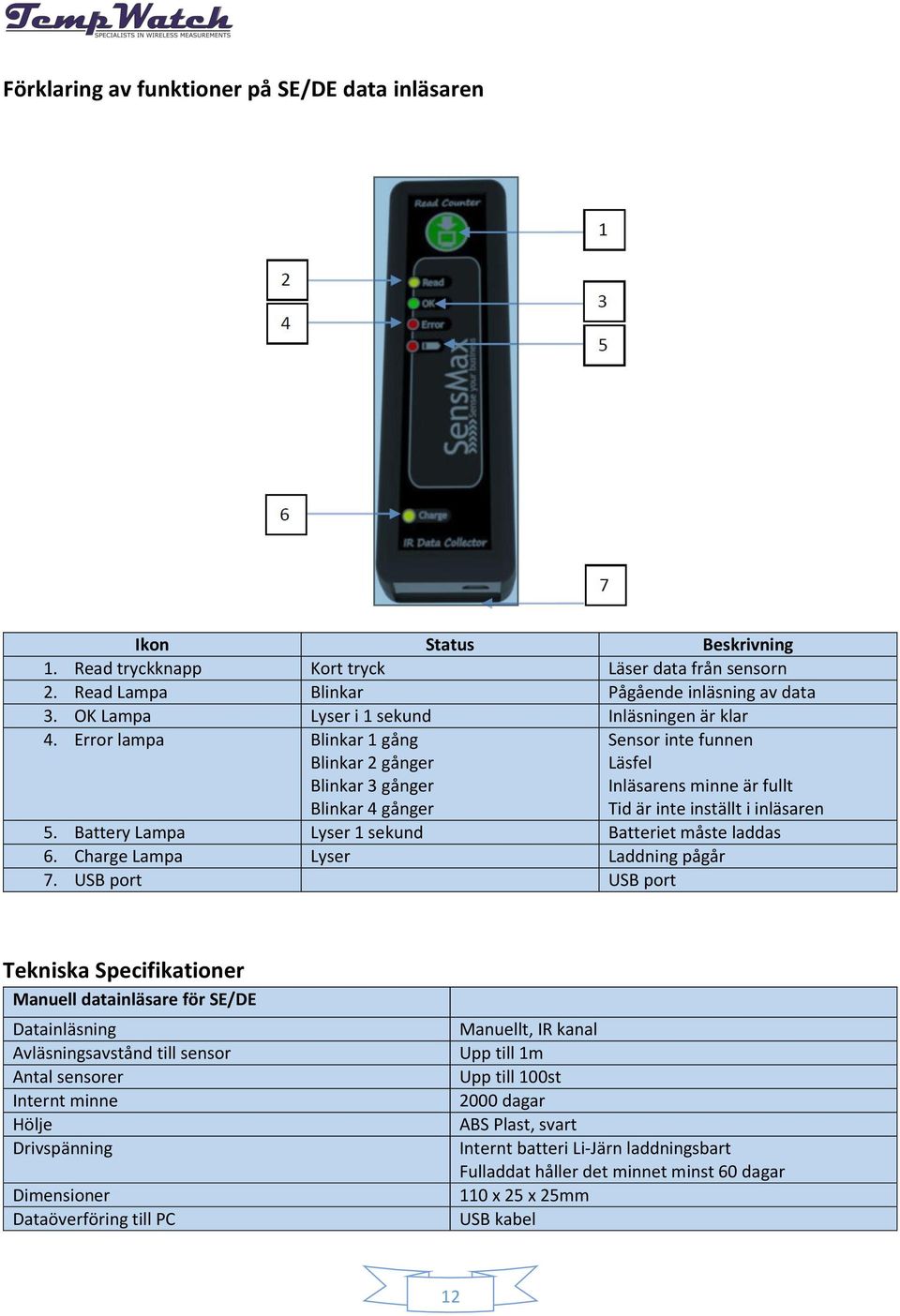

12 Förklaring av funktioner på SE/DE data inläsaren Ikon Status Beskrivning 1. Read tryckknapp Kort tryck Läser data från sensorn 2. Read Lampa Blinkar Pågående inläsning av data 3. OK Lampa Lyser i 1 sekund Inläsningen är klar 4. Error lampa Blinkar 1 gång Blinkar 2 gånger Blinkar 3 gånger Blinkar 4 gånger Sensor inte funnen Läsfel Inläsarens minne är fullt Tid är inte inställt i inläsaren 5. Battery Lampa Lyser 1 sekund Batteriet måste laddas 6. Charge Lampa Lyser Laddning pågår 7. USB port USB port Tekniska Specifikationer Manuell datainläsare för SE/DE Datainläsning Avläsningsavstånd till sensor Antal sensorer Internt minne Hölje Drivspänning Dimensioner Dataöverföring till PC Manuellt, IR kanal Upp till 1m Upp till 100st 2000 dagar ABS Plast, svart Internt batteri Li-Järn laddningsbart Fulladdat håller det minnet minst 60 dagar 110 x 25 x 25mm USB kabel 12

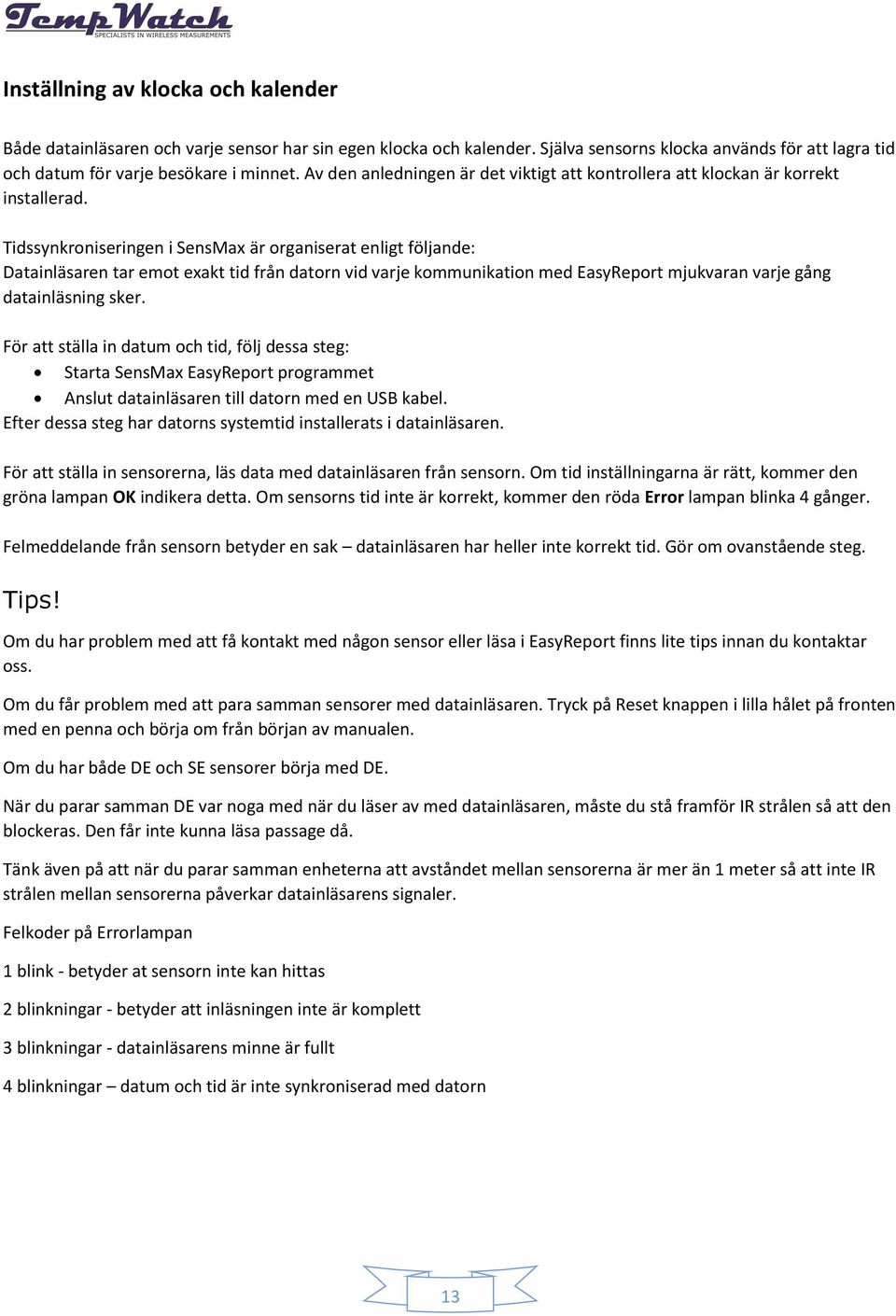

13 Inställning av klocka och kalender Både datainläsaren och varje sensor har sin egen klocka och kalender. Själva sensorns klocka används för att lagra tid och datum för varje besökare i minnet. Av den anledningen är det viktigt att kontrollera att klockan är korrekt installerad. Tidssynkroniseringen i SensMax är organiserat enligt följande: Datainläsaren tar emot exakt tid från datorn vid varje kommunikation med EasyReport mjukvaran varje gång datainläsning sker. För att ställa in datum och tid, följ dessa steg: Starta SensMax EasyReport programmet Anslut datainläsaren till datorn med en USB kabel. Efter dessa steg har datorns systemtid installerats i datainläsaren. För att ställa in sensorerna, läs data med datainläsaren från sensorn. Om tid inställningarna är rätt, kommer den gröna lampan OK indikera detta. Om sensorns tid inte är korrekt, kommer den röda Error lampan blinka 4 gånger. Felmeddelande från sensorn betyder en sak datainläsaren har heller inte korrekt tid. Gör om ovanstående steg. Tips! Om du har problem med att få kontakt med någon sensor eller läsa i EasyReport finns lite tips innan du kontaktar oss. Om du får problem med att para samman sensorer med datainläsaren. Tryck på Reset knappen i lilla hålet på fronten med en penna och börja om från början av manualen. Om du har både DE och SE sensorer börja med DE. När du parar samman DE var noga med när du läser av med datainläsaren, måste du stå framför IR strålen så att den blockeras. Den får inte kunna läsa passage då. Tänk även på att när du parar samman enheterna att avståndet mellan sensorerna är mer än 1 meter så att inte IR strålen mellan sensorerna påverkar datainläsarens signaler. Felkoder på Errorlampan 1 blink - betyder at sensorn inte kan hittas 2 blinkningar - betyder att inläsningen inte är komplett 3 blinkningar - datainläsarens minne är fullt 4 blinkningar datum och tid är inte synkroniserad med datorn 13

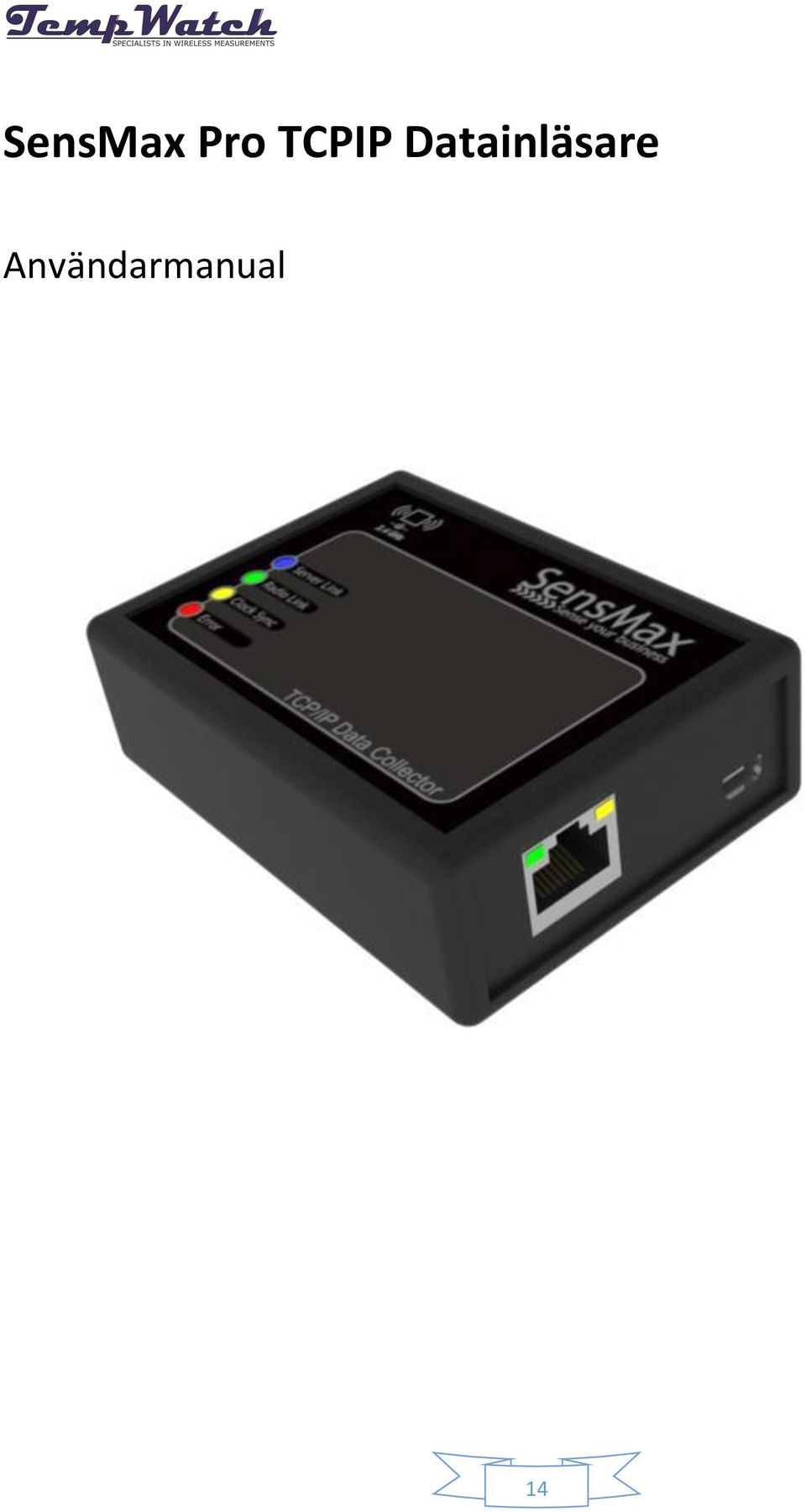

14 SensMax Pro TCPIP Datainläsare Användarmanual 14

15 Beskrivning av SensMax Pro TCPIP datainläsaren Beskrivning av datainläsaren används för att trådlöst läsa in datapaket från SensMax SE, S1, DE samt D3 besöksräknare. Sensorerna överför datapaketen via en radiokanal. Datapaketen från datainläsaren överförs till datorn via ett TCP/IP protokoll. Det betyder i praktiken att du ansluter datainläsaren till ett befintligt nätverk. Mjukvaran som används för presentation är EasyReport. Men du måste dessutom skapa en server på nätverket eller din lokala dator samt göra en del inställningar med USB. Mjukvarorna till detta medföljer gratis. Koppla samman sensorerna med datainläsaren: Använd följande steg för att koppla samman anslutna sensorer till datainläsaren: 1. Anslut datainläsaren med USB kabeln till USB adapter i väggen/stoppa i batterier i sensorerna 2. Anslut nu datainläsaren med USB kabeln till en dator(ger även spänning). 3. Tryck på knappen på datainläsaren. 4. Tryck på kappen inne i en av sensorparet (den med 4 lampor) Notera: Knappen för att leta efter sensorer finns på fronten av datainläsaren, nära USB kontakten. Använd en penna för att trycka på knappen. Ett kort tryck ställer datainläsaren i läge för att leta efter sensorer. Om du trycker länge (10 sekunder) frånkopplas alla installerade sensorer. En datainläsare kan hantera upp till 10 sensorer. Datainläsaren har ett internminne för att lagra data för 250 dagar. Även datum och tid. 15

16 Beskrivning av SensMax pro TCPIP datainläsare Ikon Händelse Beskrivning 1. Status lampa Lyser Datainläsaren försöker upprätta kontakt med servermjukvaran. Datainläsaren fungerar Anslutning till sensor finns Letar efter ny sensor 2. Radio link Lyser Blinkar 3. Clock Sync Lyser Datum & tid är synkroniserad med servern 4. Server Link Lyser Kontakt med servern finns 5. USB kontakt USB Kontakt 6. Knapp Knapp för att upprätta kommunikation med sensorer 7. RJ-45 kontakt För anslutning till nätverk och internet Tekniska specifikationer Datainläsaren TCP/IP Datainläsning Automatisk via radiokanal Avstånd mellan sensorer och datainläsaren 20-50mm beroende på väggar etc Antal sensorer som kan avläsas 10 Minne 250 dagar Hölje ABS Plast, svart Radiofrekvens 2,4GHz Sändareffekt 3,2mW Drivspänning 5V från USB adapter eller dator Dimensioner 110 x 66 x 28mm Datoranslutning USB Överföring via nätverket Automatisk 16

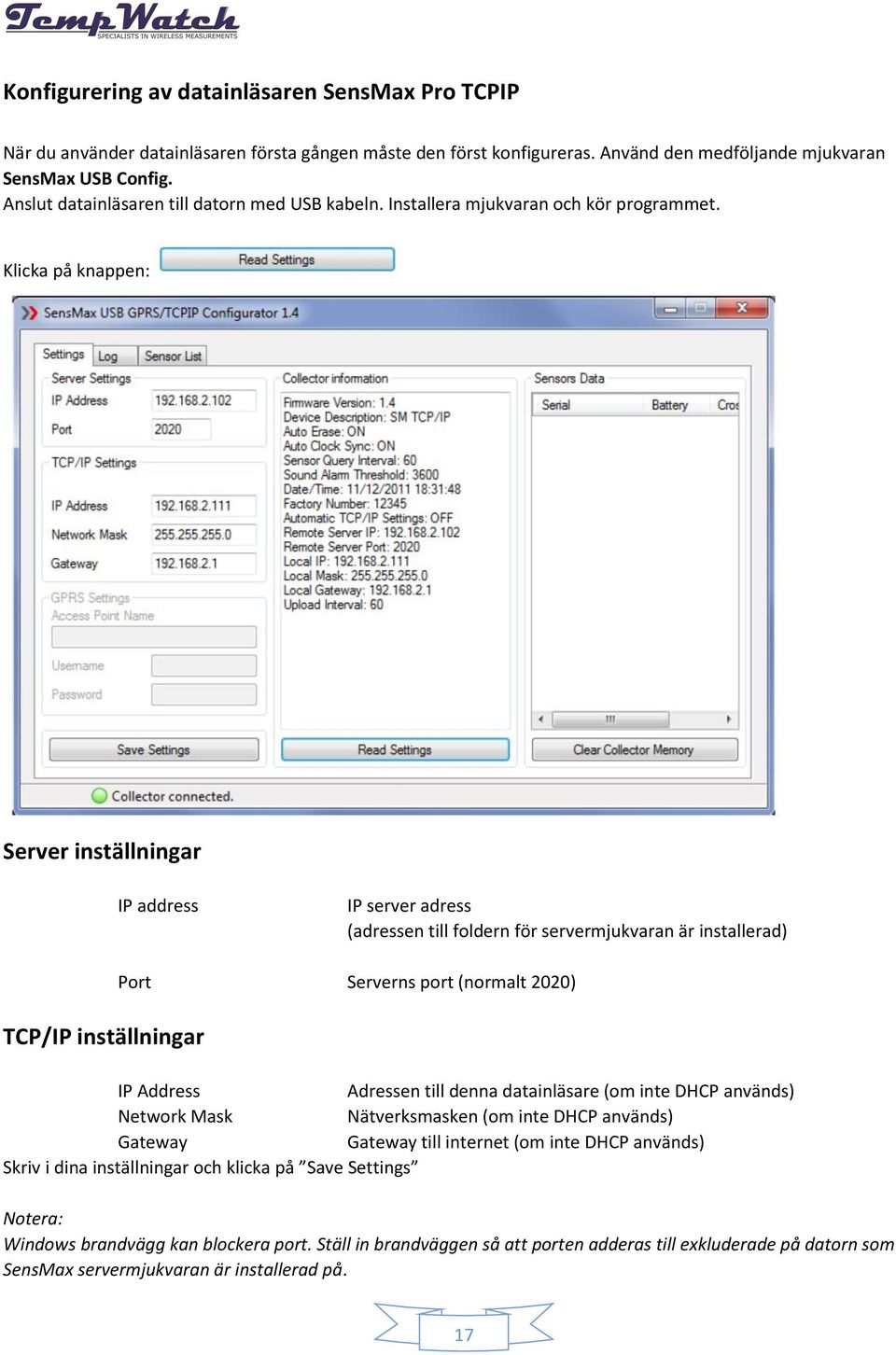

17 Konfigurering av datainläsaren SensMax Pro TCPIP När du använder datainläsaren första gången måste den först konfigureras. Använd den medföljande mjukvaran SensMax USB Config. Anslut datainläsaren till datorn med USB kabeln. Installera mjukvaran och kör programmet. Klicka på knappen: Server inställningar IP address IP server adress (adressen till foldern för servermjukvaran är installerad) TCP/IP inställningar Port Serverns port (normalt 2020) IP Address Adressen till denna datainläsare (om inte DHCP används) Network Mask Nätverksmasken (om inte DHCP används) Gateway Gateway till internet (om inte DHCP används) Skriv i dina inställningar och klicka på Save Settings Notera: Windows brandvägg kan blockera port. Ställ in brandväggen så att porten adderas till exkluderade på datorn som SensMax servermjukvaran är installerad på. 17

18 SensMax Pro GPRS Datainläsare Användarmanual Beskrivning av SensMax Pro GPRS datainläsare Datainläsaren är konstruerad för att läsa in data från SensMax besöksräknarnas sensorer. Datapaketen överförs från sensorerna via en radiokanal till datainläsaren. Datapaketen från datainläsaren skickas till datorn via GPRS mobilprotokoll. SensMax serverprogrammet måste även användas till denna datainläsare. Beskrivningen av servermjukvaran visas i separat avsnitt. Koppla samman sensorerna med datainläsaren: Använd följande steg för att koppla samman anslutna sensorer till datainläsaren: 1. Anslut datainläsaren med USB kabeln till USB adapter i väggen/stoppa i batterier i sensorerna 2. Anslut nu datainläsaren med USB kabeln till en dator(ger även spänning). 3. Tryck på knappen på datainläsaren. 4. Tryck på kappen inne i en av sensorparet (den med 4 lampor) Notera: Knappen för att leta efter sensorer finns på fronten av datainläsaren, nära USB kontakten. Använd en penna för att trycka på knappen. Ett kort tryck ställer datainläsaren i läge för att leta efter sensorer. Om du trycker länge (10 sekunder) frånkopplas alla installerade sensorer. En datainläsare kan hantera upp till 10 sensorer. 18

19 Datainläsaren har ett internminne för att lagra data för 250 dagar. Även datum och tid. Beskrivning av SensMax Pro GPRS funktioner 19

20 IKON Händelse Beskrivning 1. GSM NET Blinkar GSM/GPRS nätverk har hittats 2. Sensor Link Lyser Blinkar Anslutning till sensor finns Letar efter en ny sensor 3. Clock Sync Lyser Tid & Datum är synkroniserad med server 4. Server Link Lyser Blinkar Anslutning med server är upprättad Ingen anslutning till servern 5. USB kontakt USB kontakt 6. Tryckknapp Knapp för att ansluta sensorer 7. SIM kontakt Hållare för SIM kort Tekniska specifikationer Datainläsaren GPRS Datainläsning Automatiskt via radiokanal Avstånd till sensorerna 20-50m beroende på väggar Antal sensorer som kan anslutas 10 Internt minne 250 dagar Hölje ABS plast, svart Radiofrekvens till sensorer 2,4GHz Radioeffekt 3,2mW Drivspänning USB spänningsadapter 5V Dimensioner 110x75x25mm Anslutning till dator USB Datakommunikation inom nätverket Automatisk GSM standard 850/900/1800/1900 MHz Trafik volymen i GPRS nätverket Datainläsaren använder mobil trafik via Internet för att läsa in datapaket. Mängden data är ungefär 0.4kB per varje överföring till servern. Volymen av datatrafik är även beroende på mobil frekvensen som används. Mängden av data per dag beräknas enligt följande: G= A/B*C Där G är mängden trafik i kb. A är antalet minuter per dag (1440). B är hur ofta hur ofta dataöverföring sker. C är hur mycket trafik datainläsaren tar emot. Ett exempel: Om uppdatering av data sker varje 20 minut. Under 24 timmar kommer överföring via mobilnätet bli: 1440 / 20 * 0,4 = 28,8 kb (per dygn) 28,8 * 31 = 892,8 (per månad) 20

21 Anslutning av SIM kort Datainläsaren kan användas till standard SIM kort, 15 x 25mm. Viktigt! Datainläsaren kan INTE användas till samtal med PIN kod. Detta måste stängas av innan använding. Konfigurering av datainläsaren SensMax Pro GPRS När du använder datainläsaren första gången måste den först konfigureras. Använd den medföljande mjukvaran SensMax USB Config. Anslut datainläsaren till datorn med USB kabeln. Installera mjukvaran och kör programmet. Klicka på knappen: 21

22 Server inställningar IP address IP server adress (adressen till foldern för servermjukvaran är installerad) TCP/IP inställningar Port Serverns port (normalt 2020) IP Address Adressen till denna datainläsare (om inte DHCP används) Network Mask Nätverksmasken (om inte DHCP används) Gateway Gateway till internet (om inte DHCP används) Skriv i dina inställningar och klicka på Save Settings Notera: Windows brandvägg kan blockera porten. Ställ in då in brandväggen så att porten adderas till exkluderade på datorn som SensMax servermjukvaran är installerad på. 22

23 SensMax Server Användarmanual 23

24 Beskrivning över SensMax Servermjukvara Servermjukvaran är avsedd till att läsa datapaket från datainläsarna SensMax TCPIP samt SensMax GPRS. Dessutom bestäms i vilken folder som data skall lagras. Inställningarna i mjukvaran, automatiskt styr data från alla anslutna besöksräknare (sensorer). Installation Installera SensMax servermjukvaran på valfri dator. Efter installation, starta mjukvaran. OBSERVERA! Under Windows 7 måste programmet köras som administratör! 24

25 Inställningar TCP Listen Address Denna IP adress är det IP som mjukvaran skall lyssna på, det vill säga datainläsarens. TCIP eller GPRS. Om din datorn får IP adress via DHCP måste du skriva in 0,0,0,0 Port Porten som mjukvaran skall lyssna på. Normalt 2020 eller alternativt 2029 Windows inställningar för brandväggen: Gör inställningen i brandväggen för den dator som har servern installerad, att port 2020 (2029) är exkluderad. Om du använder Windows 7, måste du lägga till programmet gprsserver.exe till exkluderade filer. Programmet finns normalt i C:\Program files\sensmax\server. Data biblioteket Välj en folder där du vill lagra all data från sensorerna. Denna folder måste ha skrivbehörighet i system \write Nuvarande batteri förbrukningsprofil För att optimera strömförbrukningen i sensorerna, måste du konfigurera detta. Du har 4 valmöjligheter: Test Mode Normal Mode Max battery live Custom - används när du testa funktionerna och inte vill vänta på statistiken - den rekommenderade inställningen - lång tid mellan datainläsningen vilket ger maximal batterilivslängd - manuella inställningar RF Sync Period Period i sekunder mellan datainläsningen från sensorerna. Det rekommenderade värdet är 1800 (30 minuter). Detta för att spara på sensorns batterier. Sound Alarm Period Denna inställning är av sedd för hur länge en sensor skall kunna vara blockerad innan larmet ljuder. Rekommenderat värde är 900 (15 minuter). Upload Interval Inställning är avsedd för datainläsaren. Visar tiden mellan varje överföring mellan datainläsaren och server. Clock Auto Sync Automatisk datum & tidsynkronisering mellan datainläsare och server. Rekommenderas att kontrollera denna. Sensor Auto Erase När denna är ifylld töms sensorns minne automatisk efter varje överföring till datainläsaren. För att spara sensorernas batterier, klicka i denna ruta. Beep When Crossing Om du klickar i denna ruta, kommer sensorn att avge ljudsignal vid varje passage. 25

26 Use colletor buffer for data backup Om du klickar I denna ruta, kommer datainläsaren lagra data I 250 dagar i det interna minnet. Om du INTE klickar i denna ruta, kommer datainläsarens minne tömmas efter varje överföring till servern. Close data files Klickar du i denna ruta, kommer serverprogrammet stänga datafilerna på datorns hårddisk efter varje datalagring. Skapar en säkrare lagring på hårddisken. Denna inställning är nödvändig om du skall lagra data via en FTP server. Om du lämnar denna ruta utan bock, kommer servern hålla filerna öppna och snabbar upp lagringen på hårddisken. Efter att du har gjort dina val i inställningarna, tryck på Save knappen för att starta servern. Om allt är korrekt, startar servern: Namn på sensorerna Varje sensor kan namnges med eget namn. För att göra det, klicka på fliken Sensors Du presenteras en lista med sensorerna: För att namnge en sensor, dubbelklicka i Namnrutan efter serienumret och skriv in namnet du vill använda. Notera: Om Listan är tom betyder det att inga sensorer är registrerade i databasen ännu. 26
