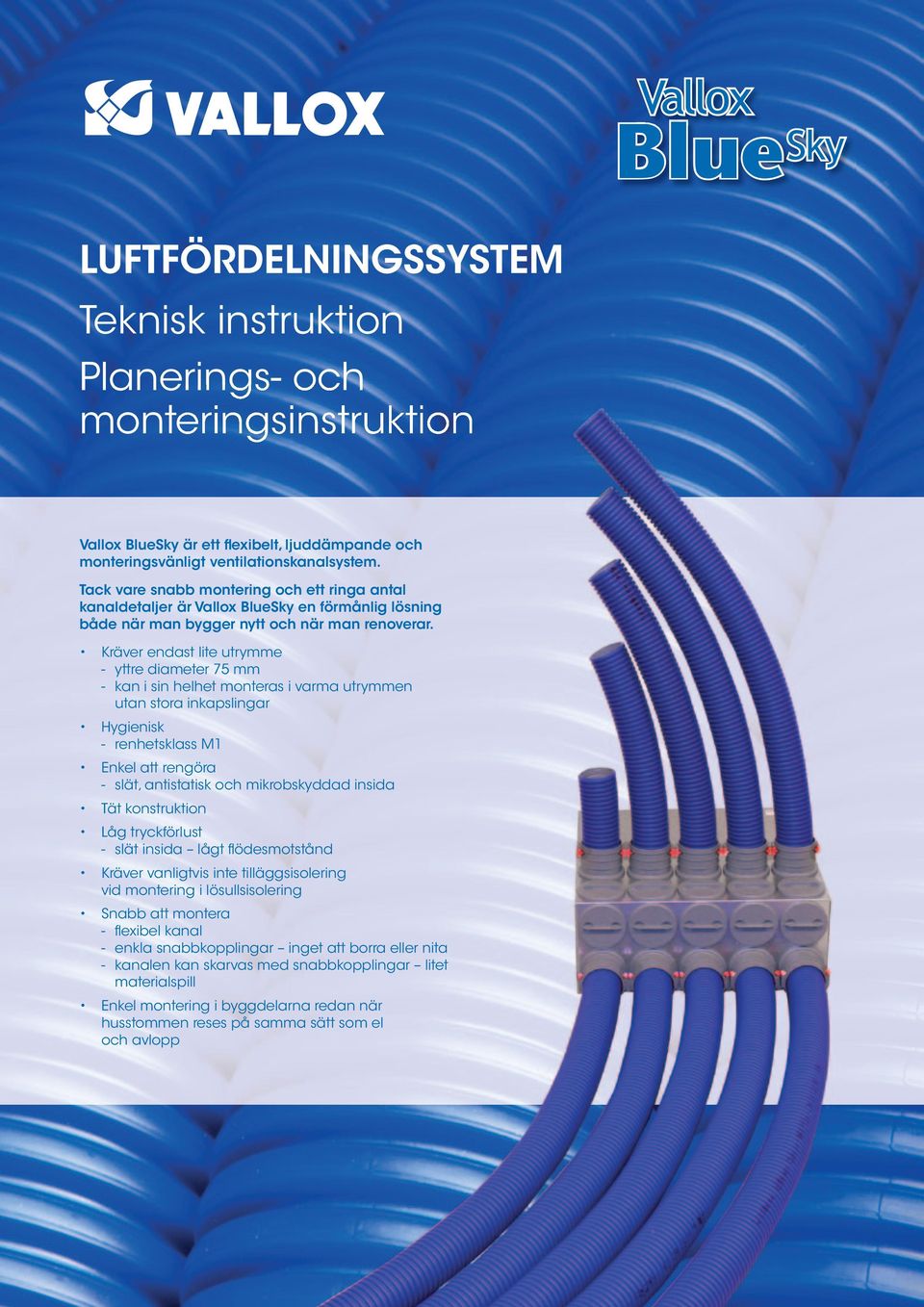

1 LUFTFÖRDELNINGSSYSTEM Teknisk instruktion Planerings- och monteringsinstruktion Vallox är ett flexibelt, ljuddämpande och monteringsvänligt ventilationskanalsystem. Tack vare snabb montering och ett ringa antal kanaldetaljer är Vallox en förmånlig lösning både när man bygger nytt och när man renoverar. Kräver endast lite utrymme - yttre diameter 75 mm - kan i sin helhet monteras i varma utrymmen utan stora inkapslingar Hygienisk - renhetsklass M1 Enkel att rengöra - slät, antistatisk och mikrobskyddad insida Tät konstruktion Låg tryckförlust - slät insida lågt fl ödesmotstånd Kräver vanligtvis inte tilläggsisolering vid montering i lösullsisolering Snabb att montera - fl exibel kanal - enkla snabbkopplingar inget att borra eller nita - kanalen kan skarvas med snabbkopplingar litet materialspill Enkel montering i byggdelarna redan när husstommen reses på samma sätt som el och avlopp

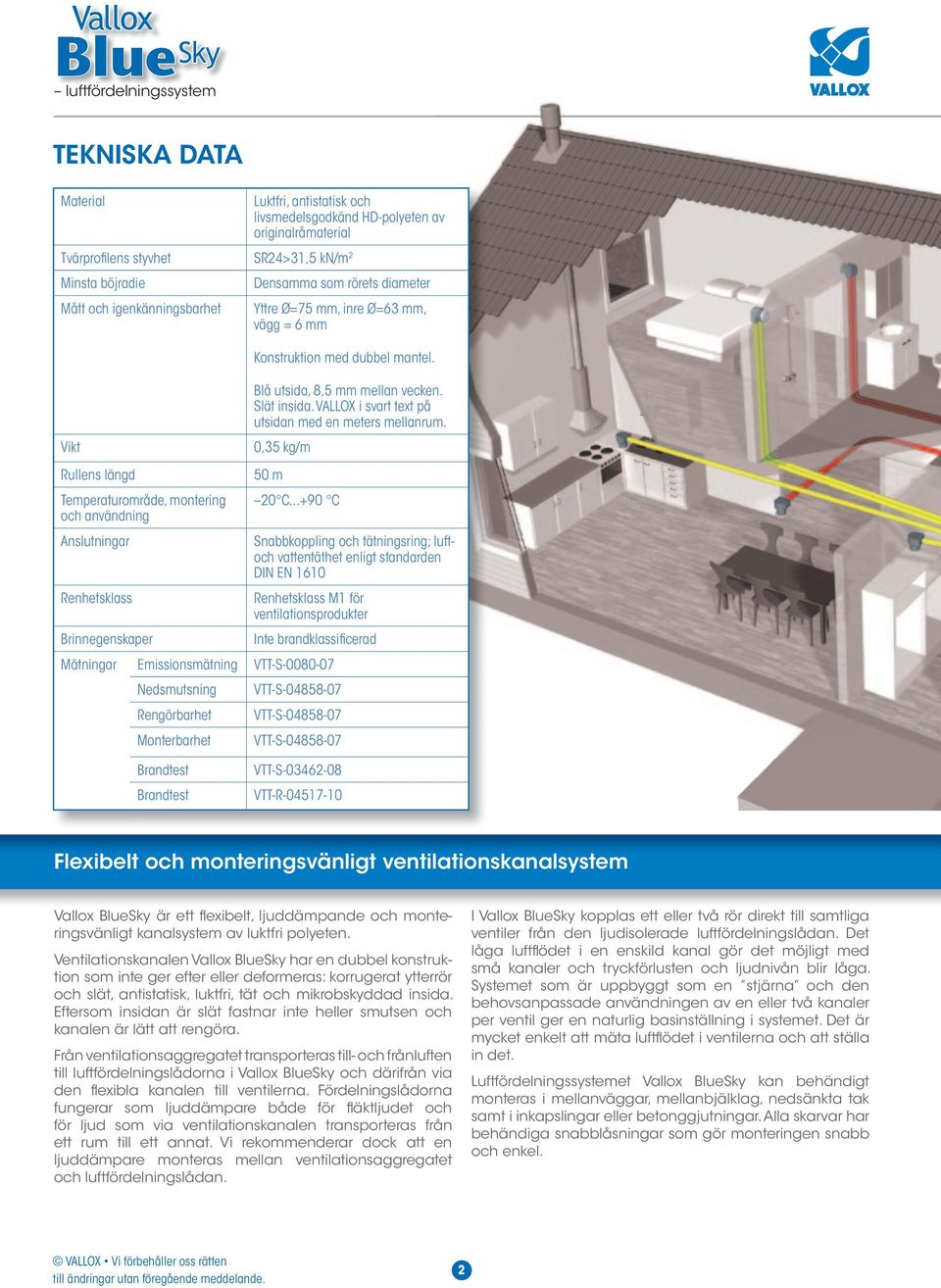

2 TEKNISKA DATA Material Luktfri, antistatisk och livsmedelsgodkänd HD-polyeten av originalråmaterial Tvärprofi lens styvhet SR24>1,5 kn/m 2 Minsta böjradie och igenkänningsbarhet Vikt Rullens längd Temperaturområde, montering och användning Anslutningar Renhetsklass Brinnegenskaper Densamma som rörets diameter Yttre Ø=75 mm, inre Ø=6 mm, vägg = 6 mm Konstruktion med dubbel mantel. Blå utsida, 8,5 mm mellan vecken. Slät insida. VALLOX i svart text på utsidan med en meters mellanrum. 0,5 kg/m 50 m 20 C C Snabbkoppling och tätningsring; luftoch vattentäthet enligt standarden DIN EN 1610 Renhetsklass M1 för ventilationsprodukter Inte brandklassifi cerad Mätningar Emissionsmätning VTT-S Nedsmutsning Rengörbarhet Monterbarhet VTT-S VTT-S VTT-S Brandtest Brandtest VTT-S VTT-R Flexibelt och monteringsvänligt ventilationskanalsystem Vallox är ett fl exibelt, ljuddämpande och monteringsvänligt kanalsystem av luktfri polyeten. Ventilationskanalen Vallox har en dubbel konstruktion som inte ger efter eller deformeras: korrugerat ytterrör och slät, antistatisk, luktfri, tät och mikrobskyddad insida. Eftersom insidan är slät fastnar inte heller smutsen och kanalen är lätt att rengöra. Från ventilationsaggregatet transporteras till- och frånluften till luftfördelningslådorna i Vallox och därifrån via den fl exibla kanalen till ventilerna. Fördelningslådorna fungerar som ljuddämpare både för fl äktljudet och för ljud som via ventilationskanalen transporteras från ett rum till ett annat. Vi rekommenderar dock att en ljuddämpare monteras mellan ventilationsaggregatet och luftfördelningslådan. I Vallox kopplas ett eller två rör direkt till samtliga ventiler från den ljudisolerade luftfördelningslådan. Det låga luftfl ödet i en enskild kanal gör det möjligt med små kanaler och tryckförlusten och ljudnivån blir låga. Systemet som är uppbyggt som en stjärna och den behovsanpassade användningen av en eller två kanaler per ventil ger en naturlig basinställning i systemet. Det är mycket enkelt att mäta luftfl ödet i ventilerna och att ställa in det. Luftfördelningssystemet Vallox kan behändigt monteras i mellanväggar, mellanbjälklag, nedsänkta tak samt i inkapslingar eller betonggjutningar. Alla skarvar har behändiga snabblåsningar som gör monteringen snabb och enkel. 2

3 Rördiameter: Yttre ø 75 mm, inre ø 6 mm, A=0,001 m 2 Flödeshastighet Luftmängd Flödesmotstånd m/s m /h l/s Pa/m 0,5 6,0 1,6 0,0 1,0 11,0,1 0,5 1,5 17,0 4,7 0,8 2,0 22,0 6,2 1,5 2,5 28,0 7,8 2,2 2,7 0,0 8,,0,0,0 9, 4,0,5 9,0 10,8 5,0 4,0 45,0 12,5 6,0 Tryckfall i Vallox -kanal p Pa/m Rör 75/6 mm, 0 m /h 75/6 mm ,8 5,6 8, m /h l/s Dimensionering av frånluftsoch tilluftskanaler Tryckfall i Vallox 90 -vinkelstos Rekommendation: För ett ventilationssystem utan brus och med lågt tryckfall rekommenderas en luftfl ödeshastighet på högst m/s. Rekommenderat maximiluftfl öde med ett Vallox -rör är 8, l/s och med två rör 16,7 l/s. Största rekommenderade längd på ett Vallox rör är 15 m när luftfl ödet är 8, l/s. Tryckfallet är då 45 Pa. VENTILSTOSAR Användningen av en eller två kanaler enligt luftfl ödet ger en naturlig basinställning och en enkel slutlig mätning av luftfl ödet. p Pa/m 1,8 1,6 1,6 1,2 1,1 1,0 0,9 0,8 0,7 0,6 0,5 0,4 0, 0,2 0,1 Rör 75/6 mm, 0m /h 75/6 mm ,8 5,6 8, m /h l/s

4 PLANERING AV -VENTILATIONSSYSTEM Renovering av hus Lägenhetsyta 120 m 2 Våningsyta 140 m 2 Vid planeringen av luftfördelningssystemet ska föreskrifterna och anvisningarna i Finlands byggbestämmelsesamling D2, E1, E7 och C1 följas. TINO-D +9 SOVRUM TINO-D +12 Kanaler från fördelningslådorna och vidare ø 75/6 SOVRUM TINO-D +8 KS -10 OMK RUM VARDAGSRUM HALL TINOi-D -10 VIN KYLRUM TINOi-D - TINO-D +8 WC KLÄDRUM SOVRUM Spisfläkt 0 (-20) KÖK TINOi-D -8 Tryckfall Ett välplanerat och väl genomfört -luftfördelningssystem gör det möjligt med ett lågt tryckfall i kanalen. Det ger ett tyst system och en låg energiförbrukning i fläktarna. Exempel på tryckfall i frånluftskanalen från tvättrummet 10 l/s Frånluftsventil TINOi-D kanal 2 m (1,5 Pa/m) fördelningslåda 10 Från- och avluftskanal 160 (4 m, 0,5 Pa) Vinkelstos 160/90, 160/45 (4 st., 1,5 Pa/st.) Takgenomföring Vilpe 160 Sammanlagt 10 Pa Pa 1 Pa 2 Pa 6 Pa 10 Pa 44 Pa Exempel på tryckfall i tilluftskanalen till det längst bort belägna sovrummet 8 l/s Utegaller RIS-V l/s Ute- och tilluftskanal 160 (5 m, 0,4 Pa/m) Vinkelstos 160/90 ( st., 1 Pa/st.) Adapter 160/200 fördelningslåda 10 kanal 11 m ( Pa/m) Tilluftsventil TINO-D Sammanlagt 4 Pa 2 Pa Pa 0,5 Pa 10 Pa Pa 10 Pa 62,5 Pa 4

5 O 125 DFÅNG KSO TVÄTTRUM ø 160 Vallox 110 SE VEDFÖRRÅD BASTU KTS på bastuugnen BADRUM KSO Frånluft till taket LPV Ø 160 Vilpe ø 160 NEÄNKNING 200 mm NEÄNKNING 100 mm LÄDNINGS- KOLDIOXID- GIVARE FUKTIGHETS- GIVARE LJUDDÄMPARE = Dörrspringa: Rum till vilka luft transporteras mm Rum från vilka luft transporteras ca 10 mm Under dörren mellan bastuns tvättrum och bostaden 20 mm Isolering Till- och frånluftskanalerna behöver inte isoleras under ångspärren. Ute- och avluftskanalerna isoleras under ångspärren med 19 mm cellplast och ovanför ångspärren med 50 mm ull (inte ångtätt ytskikt). DIMENSIONERING Vallox 110 SE R Tilluftsfl öde 4 l/s Frånluftsfl öde (min. 0 % forcering) 47 l/s Basventilation, ventilationsaggregatets hastighet Fläktarnas sammanräknade upptagna effekt 48 W Fläktarnas SFP 1 Ventilationsaggregatets verkningsgrad 85 % Årsverkningsgrad (Mellersta Finland) 76 % Energimängd ventilationen behöver 7 50 kwh/år utan värmeåtervinning Energibesparing som ventilationsaggregatet ger kwh/år Ventilationens totala energiförbrukning kwh/år DELAR Delförteckning Enhet Antal Vallox 110 SE R st. 1 Ljuddämpare st. 2 Fuktighetsgivare st. 1 Koldioxidgivare st. 2 -kanal 75 mm (50 m/rulle) rulle Skarvkoppling st. 4 Tätningsring (10 st./paket) paket 4 Fördelningslåda 160/10 st. 2 Ventilanslutningsdel, sidokoppling 125 st. 4 Tilluftsventil TINO-D st. 4 Tilluftsventil KTS 125 st. 1 Frånluftsventil TINOi-D st. Frånluftsventil KSO-125 st. Utegaller RIS-V 200 st. 1 Takgenomföring Vilpe 160 st. 1 Spiralfalsad kanal 160 m 12 Vinkelstos 160/90 st. 5 Vinkelstos 160/45 st. 2 Ungefärlig åtgång av delar i luftfördelningssystemet Kanaler Kanalåtgången i rullar enligt antal rum. I ett tvåvåningshus behövs ytterligare en rulle, i ett trevåningshus ytterligare två. Anvisning för att räkna behovet av ventilanslutningsdelar Antalet ventiler räknas utifrån ventilationsplanen. Om plan saknas kan antalet uppskattas: antal rum x 1,2 (avrundas uppåt). I bastun ska man alltid ha två ventiler och ibland i ett stort vardagsrum. Koeffi cienten 1,2 tar hänsyn till detta. Som rum räknas alla de utrymmen där det ska komma en ventilationsventil, t.ex. även ett vindfång där det förvaras kläder eller en separat matplats. Tamburen eller hallen räknas i allmänhet inte med. Övriga kanaler Friskluften till aggregaten, avluften från aggregatet och kanalen från aggregatet till fördelningslådan ska alltid dras med hård kanal. Ljuddämparna placeras mellan aggregatet och fördelningslådorna. Frånluftskanalen från spiskåpan eller spisfl äkten ska vara en spiralfasad kanal. -delar Antal rum: VVS-nr 10 eller färre -kanal 75 mm rullar rullar 4 rullar (50 m/rulle) Yttre anslutningsstos st. 6 st. 8 st. Tätningsring (10 st./paket) st. 6 st. 8 st. fördelningslåda 6 utgångar (anslutning 125 mm, H=160) fördelningslåda 6 utgångar (anslutning 125 mm, H=200) fördelningslåda 10 utgångar st. 2 st. (anslutning 160 mm, H=200) fördelningslåda 15 utgångar st. (anslutning 200 mm, H=00) Ventilanslutningsdel, = ventiler = ventiler = ventiler sidokoppling 125 Ventilanslutningsdel, bakre koppling 125 Tino-D-tilluftsventil Tinoi-D-frånluftsventil

6 Kanaler och kanaldetaljer Vallox är en fl exibel, ljuddämpande och monteringsvänlig ventilationskanal av luktfri polyeten. Ventilationskanalen Vallox har en dubbel konstruktion som inte ger efter eller deformeras: korrugerat ytterrör och slät, antistatisk, luktfri, tät och mikrobskyddad insida. Vallox 75/6-RÖR - rulle 50 lm - yttre ø 75 mm - inre ø 6 mm Flexibel ventilationskanal Produktnummer VVS-nummer TÄTNINGSRING FÖR RÖR 75 mm 10 st./påse Produktnummer ø 75 VVS-nummer YTTRE ANSLUTNING 75 mm - kanalens yttre ø 75 mm Yttre anslutning till -kanal Produktnummer VVS-nummer VINKELSTOS mm - galvaniserad stålplåt - på trånga ställen där rörets böjradie inte räcker till. Produktnummer VVS-nummer ANSLUTNINGSDEL TILL VENTIL/BAKRE KOPPLING mm d d 150 mm - Kanalstorlek, ø 125 mm - Luftmängd max. 17 l/s, 8 Pa - Rörutgångar 2 x 75 mm - Plugg Produktnummer VVS-nummer ANSLUTNINGSDEL TILL VENTIL/SIDOKOPPLING L DN Kanalstorlek, ø 125 mm - Luftmängd max. 17 l/s, 4/6 Pa - Rörutgångar 2 x 75 mm - Plugg Produktnummer VVS-nummer

7 Till- och frånluftsventiler Tilluftsventilen Tino-D och frånluftsventilen Tinoi-D kan anslutas direkt till en Vallox -kanal. Ventilhuset har två 75 mm utgångsstosar till -kanalen. Ingen ventilanslutningsdel behövs. Vallox TILLUFTSVENTIL Tino-D Reglervärden Produktnummer VVS-nummer nim. ø80 59 ø, mm - Tilluftsventil med två kanalanslutningar - Ventilen uppfyller kraven på brandstrypare (42 l/s/100 Pa). TINO-D k 12*7 A 4,5 Raden stängd 2,6 4 2,7 6 2,0 8 1, 10 FRÅNLUFTSVENTIL Tinoi-D Reglervärden Produktnummer VVS-nummer ø80 59 nim. ø12mm - Frånluftsventil med två kanalanslutningar - Ventilen uppfyller kraven på brandstrypare (42 l/s/100 Pa). TINOi-D k 12*2 A 2,4 Raden stängd 2 2,0 4 1,6 6 1,2 8 0,8 10 0,4 INSTÄLLNING AV Tino-VENTILER Tilluftsventil Tino-D Frånluftsventil Tinoi- D 7

8 Vallox Luftfördelningslådor Vallox -luftfördelningslådorna är tillverkade av galvaniserad stålplåt. De är försedda med inspektionslucka och konstruktionen är ljuddämpande. Fördelningslådorna fungerar som ljuddämpare både för fl äktljudet och för ljud som via ventilationskanalen transporteras från ett rum till ett annat. I fördelningslådor med sex kanalutgångar (H = 160) fi nns -kanalanslutningarna i ändan på lådan. I fördelningslådor med sex kanalutgångar (H = 200) samt med tio och femton kanalutgångar kan en del av kanalerna utgå från ändan och en del ovanifrån. Kanalen låses i utgångsstosen med två låsanordningar. LUFTFÖRDELNINGSLÅDA 6, H = 160/ H = 200 Luftmängder 125 H = Produktnummer 8277 VVS-nummer H = 200 Produktnummer VVS-nummer Anslutning 125 mm LUFTFÖRDELNINGSLÅDA 10, H = 200 Luftmängder Produktnummer 8676 VVS-nummer Anslutning 160 mm LUFTFÖRDELNINGSLÅDA 15, H = 00 Luftmängder Produktnummer VVS-nummer Ljuddämpning, luftfördelningslådor Anslutning 200 mm Oktavbandets mittfrekvens hz/ljuddämpning db Hz UTG. 6, db UTG. 10, db UTG. 15, db

9 Tilläggsutrustning för luftfördelningslådorna -utgångsstosar 75 mm med bajonettlås och annan tilläggsutrustning fås även som enstaka delar. Vallox UTGÅNGSSTOS 75 mm + 2 låsanordningar 96 Produktnummer VVS-nummer PLUGG OCH TÄTNING FÖR 75 mm UTGÅNGSSTOS Produktnummer VVS-nummer LÅSANORDNING 10 kpl / pussi 8 mm Produktnummer VVS-nummer LOCK FÖR FÖRDELNINGSLÅDA 75 mm Produktnummer VVS-nummer

10 MONTERING AV LUFTFÖRDELNINGSSYSTEMET Montering i nedsänkta tak eller inkapslingar Då kanalerna fi nns i varma utrymmen behövs ingen värmeisolering. Om avkyld luft transporteras i kanalerna ska kanalerna isoleras mot kondens. Montering i vindsbjälklag Vid montering i vindsbjälklagets isolering rekommenderas att röret monteras omedelbart ovanför ångspärren. Då behöver rören ingen tilläggsisolering utan vindsbjälklagsisoleringen räcker även till för att isolera kanalen. Genomföringarna i ångspärren ska tätas. Monteringstips Installationsbestämmelser Vallox är ett fl exibelt kanalsystem som det är Vid montering av - luftfördelningssystemet förnuftigt att planera och montera i stjärnform. På så ska föreskrifterna och anvisningarna i Finlands vis blir kanalen symmetrisk och kort. byggbestämmelsesamling D2, E1, E7 och C1 följas. Före montering bör man kontrollera att Vallox kanalerna inte har skadats eller smutsats ner under transporten. Brandsäkerheten hos Vallox -ventilationskanalen påvisas i VTT:s forskningsrapport VTT-S För att snabba upp dimensioneringsarbetet kan det först utföras på golvet varefter rören och Brandskydd och inkapsling fördelningslådorna lyfts upp och fästs i taket. När ett Vallox -system monteras inne i en Fördelningslådorna, ventilernas anslutningsdelar byggnad i P-klassen (egnahem, rad- och parhus) och TINO-D-ventilerna är färdigt försedda med ska kanalerna kapslas in med material av minst utgångsstosar som passar -kanalen. klassen D-s2,d2 eller beläggas med mineralull. För att anslutningen ska bli tät ska en tätningsring placeras i det första vecket i korrugeringen i ändan av kanalen. Vi rekommenderar att tätningsringen fuktas med vatten före monteringen! Som ventiler används ventiler som stryper luftfl ödet enligt del E7 6.1 i Finlands byggbestämmelsesamling. När ett Vallox -system monteras i en höghuslägenhet ska de färdiga kanalmonteringarna Efter monteringen ska kanaländarna skyddas mot damm och annan smuts med de medföljande skyddspluggarna ända tills kanalerna tas i bruk. kläs in med till exempel brandgipsskiva 2x15 mm och ventilerna ska vara testade brandbegränsningsventiler. -kanalen bör i sin helhet helst monteras antingen på utsidan eller insidan av ångspärren för att ångspärren ska bli så tät som möjligt. Fixering Vallox -kanalerna ska fi xeras i omedelbar närhet av alla anslutningar och på bägge sidorna av en skarv så att kanalanslutningarna inte lossnar i samband med rengöring. På andra ställen behöver kanalen inte fi xeras om inte monteringssättet kräver det. 10

11 Montering i mellanbjälklag 1. Golvbeläggning 2. Trä- eller gipsskiva. Vallox -rör i isolering 4. Taket undertill Montering i betonggjutning Vallox -kanalen placeras mellan betongarmeringen eller armeringen i skalplattan och fästs i armeringsjärnen med buntband. Efter kanal och övrig vvse-installation görs dessutom nödvändiga ytarmeringar innan betongen gjuts. 1. Golvbeläggning 4 2. Cementbruk 5. Byggfi lm 6 4. Ljudisolering efter kraven i fråga 5. Betongplatta enligt hållfasthetsberäkningarna i vilken Vallox -kanalerna har gjutits in. 6. Vallox -ventilationskanal 1 2 Montering av anslutningsdelar till fördelningslådor och ventiler En tätning monteras i det sista rörvecket i alla Vallox -kanalanslutningar. Vallox -fördelningslådorna har ljuddämpning och granskningslucka. Vi rekommenderar dock att en ljuddämpare monteras mellan ventilationsaggregatet och luftfördelningslådan för att dämpa fl äktljudet. Tillsammans med en Vallox -fördelningslåda levereras monteringsvinklar inklusive skruvar. Vallox -kanalen inkl. tätningsringen trycks in i fördelningslådans utgångsstos och låses med två låsanordningar. För kanalen från ventilationsaggregatet fi nns en utgångsstos med gummiring. Ventilanslutningen fästs först vid byggkonstruktionen varefter man kan ansluta kanalen eller kanalerna till den. Vallox -kanalen inkl. tätningsringen skjuts in i ventilens anslutningsdel. Kanalen låser sig i kanalstosens låselement. I anslutningsdelen monteras en 125 mm ventil antingen med fjäderfäste eller en 125 mm fastsättningsram. Tino-D- ja Tinoi-D-ventilerna har två stosar till kanalen. Vallox -kanalen inkl. tätningsring skjuts in i kanalstosen. Kanalen låser sig i kanalstosens låselement. Om endast den ena kanalstosen i en ventil eller anslutningsdel tas i bruk ska den andra tillslutas med den medföljande skyddspluggen. ddspluggen monteras inuti rörstosen. 11

12 Isolering av -kanaler i mellanbjälklag och kalla utrymmen Då -kanalerna monteras på undre sidan av ångspärren förblir ångspärrsplasten hel. Vintertid minimeras kanalens värmeförluster och sommartid slösar man inte ventilationsaggregatets kyleffekt på en het vind. Vid montering på vind behöver en tunn -kanal vanligtvis ingen annan isolering än lösullen när kanalen monteras nära ångspärren. Det är viktigt att se till att isoleringen på kanalen är tillräckligt tjock om kanalen har monterats så att den inte ligger nära ångspärren. Ventilernas anslutningsdelar fästs i takkonstruktionerna och 125 mm röret genom ångspärren tätas i ångspärren. De lokala byggnadsmyndigheternas eventuellt avvikande isoleringskrav ska följas. Kanaler i varma utrymmen inomhus Temperaturen på luften i kanalen över + 10 C Frånluftskanal Ingen isolering Tilluftskanal Temperaturen på luften i kanalen under + 10 C Uteluftskanal till aggregatet Avluftskanal från aggregatet Tilluftskanal Isolering med slutna celler 2 cm Kanaler i kalla utrymmen på vinden, i och ovanför vindsbjälklagets isolering Tilluftskanal Frånluftskanal Vindsbjälklagsisolering Ångspärr Ångspärr KANALER I LÖSULL Kanaler i kalla och varma utrymmen Kylning med ventilationsaggregat Temperaturen på luften i kanalen under + 17 C Isolering med Tilluftskanal slutna celler 2 cm Obs! Ute- och avluftskanalen får inte monteras i vindsbjälklagsisoleringen. Vindsbjälklagsisolering Ångspärr TAKSTOL Ångspärr SWE/ /PDF 12
