1 Brand- och rökventilation Produktdokumentation Brandgasluckor SS-EN

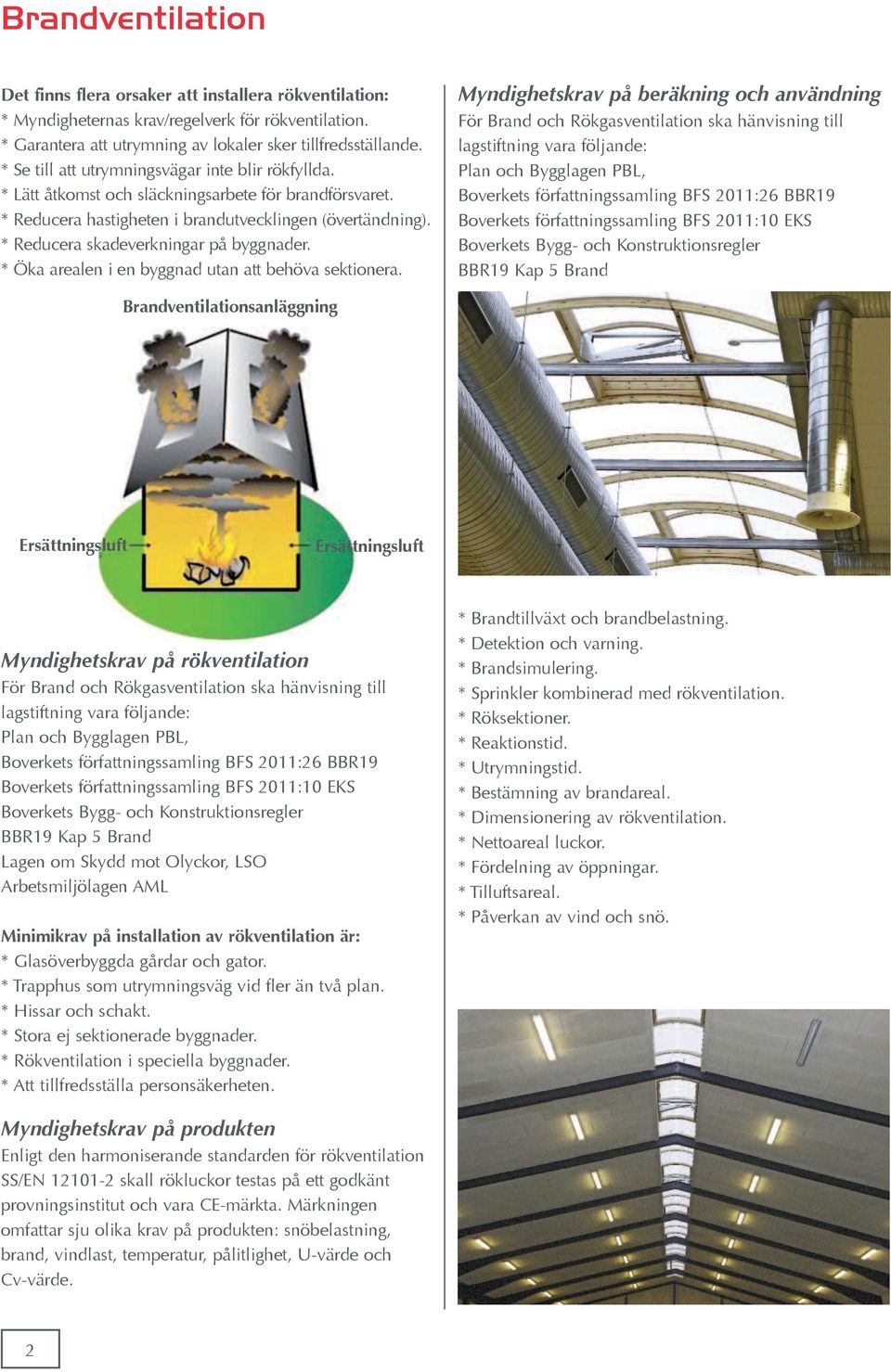

2 Brandventilation Det finns flera orsaker att installera rökventilation: * Myndigheternas krav/regelverk för rökventilation. * Garantera att utrymning av lokaler sker tillfredsställande. * Se till att utrymningsvägar inte blir rökfyllda. * Lätt åtkomst och släckningsarbete för brandförsvaret. * Reducera hastigheten i brandutvecklingen (övertändning). * Reducera skadeverkningar på byggnader. * Öka arealen i en byggnad utan att behöva sektionera. Myndighetskrav på beräkning och användning För Brand och Rökgasventilation ska hänvisning till lagstiftning vara följande: Plan och Bygglagen PBL, Boverkets författningssamling BFS 2011:26 BBR19 Boverkets författningssamling BFS 2011:10 EKS Boverkets Bygg- och Konstruktionsregler BBR19 Kap 5 Brand Brandventilationsanläggning Ersättningsluft Ersättningsluft Myndighetskrav på rökventilation För Brand och Rökgasventilation ska hänvisning till lagstiftning vara följande: Plan och Bygglagen PBL, Boverkets författningssamling BFS 2011:26 BBR19 Boverkets författningssamling BFS 2011:10 EKS Boverkets Bygg- och Konstruktionsregler BBR19 Kap 5 Brand Lagen om Skydd mot Olyckor, LSO Arbetsmiljölagen AML Minimikrav på installation av rökventilation är: * Glasöverbyggda gårdar och gator. * Trapphus som utrymningsväg vid fler än två plan. * Hissar och schakt. * Stora ej sektionerade byggnader. * Rökventilation i speciella byggnader. * Att tillfredsställa personsäkerheten. * Brandtillväxt och brandbelastning. * Detektion och varning. * Brandsimulering. * Sprinkler kombinerad med rökventilation. * Röksektioner. * Reaktionstid. * Utrymningstid. * Bestämning av brandareal. * Dimensionering av rökventilation. * Nettoareal luckor. * Fördelning av öppningar. * Tilluftsareal. * Påverkan av vind och snö. Myndighetskrav på produkten Enligt den harmoniserande standarden för rökventilation SS/EN skall rökluckor testas på ett godkänt provningsinstitut och vara CE-märkta. Märkningen omfattar sju olika krav på produkten: snöbelastning, brand, vindlast, temperatur, pålitlighet, U-värde och Cv-värde. 2

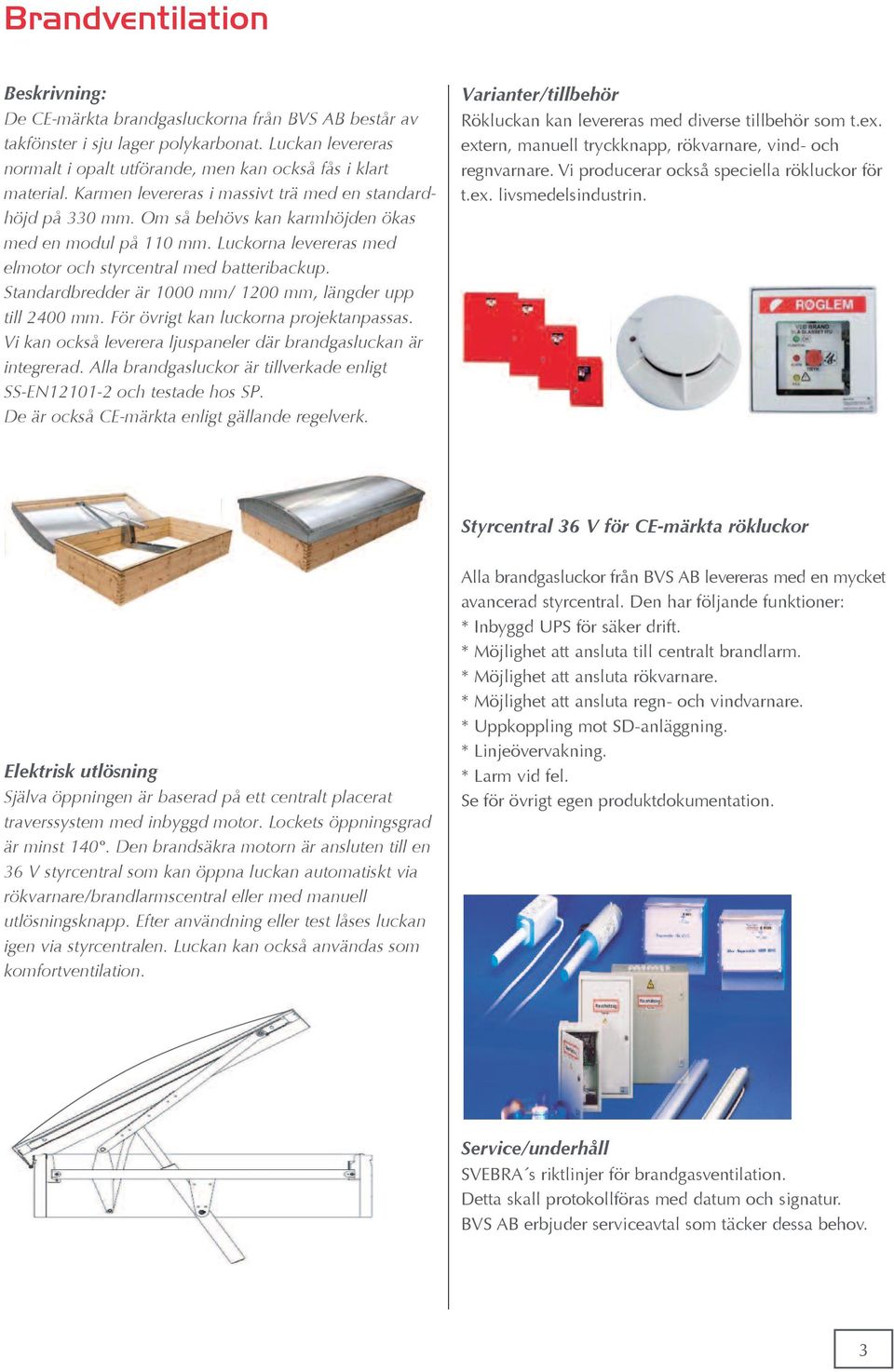

3 Brandventilation Beskrivning: De CE-märkta brandgasluckorna från BVS AB består av takfönster i sju lager polykarbonat. Luckan levereras normalt i opalt utförande, men kan också fås i klart material. Karmen levereras i massivt trä med en standardhöjd på 330 mm. Om så behövs kan karmhöjden ökas med en modul på 110 mm. Luckorna levereras med elmotor och styrcentral med batteribackup. Standardbredder är 1000 mm/ 1200 mm, längder upp till 2400 mm. För övrigt kan luckorna projektanpassas. Vi kan också leverera ljuspaneler där brandgasluckan är integrerad. Alla brandgasluckor är tillverkade enligt SS-EN och testade hos SP. De är också CE-märkta enligt gällande regelverk. Varianter/tillbehör Rökluckan kan levereras med diverse tillbehör som t.ex. extern, manuell tryckknapp, rökvarnare, vind- och regnvarnare. Vi producerar också speciella rökluckor för t.ex. livsmedelsindustrin. Styrcentral 36 V för CE-märkta rökluckor Elektrisk utlösning Själva öppningen är baserad på ett centralt placerat traverssystem med inbyggd motor. Lockets öppningsgrad är minst 140. Den brandsäkra motorn är ansluten till en 36 V styrcentral som kan öppna luckan automatiskt via rökvarnare/brandlarmscentral eller med manuell utlösningsknapp. Efter användning eller test låses luckan igen via styrcentralen. Luckan kan också användas som komfortventilation. Alla brandgasluckor från BVS AB levereras med en mycket avancerad styrcentral. Den har följande funktioner: * Inbyggd UPS för säker drift. * Möjlighet att ansluta till centralt brandlarm. * Möjlighet att ansluta rökvarnare. * Möjlighet att ansluta regn- och vindvarnare. * Uppkoppling mot SD-anläggning. * Linjeövervakning. * Larm vid fel. Se för övrigt egen produktdokumentation. Service/underhåll SVEBRA s riktlinjer för brandgasventilation. Detta skall protokollföras med datum och signatur. BVS AB erbjuder serviceavtal som täcker dessa behov. 3

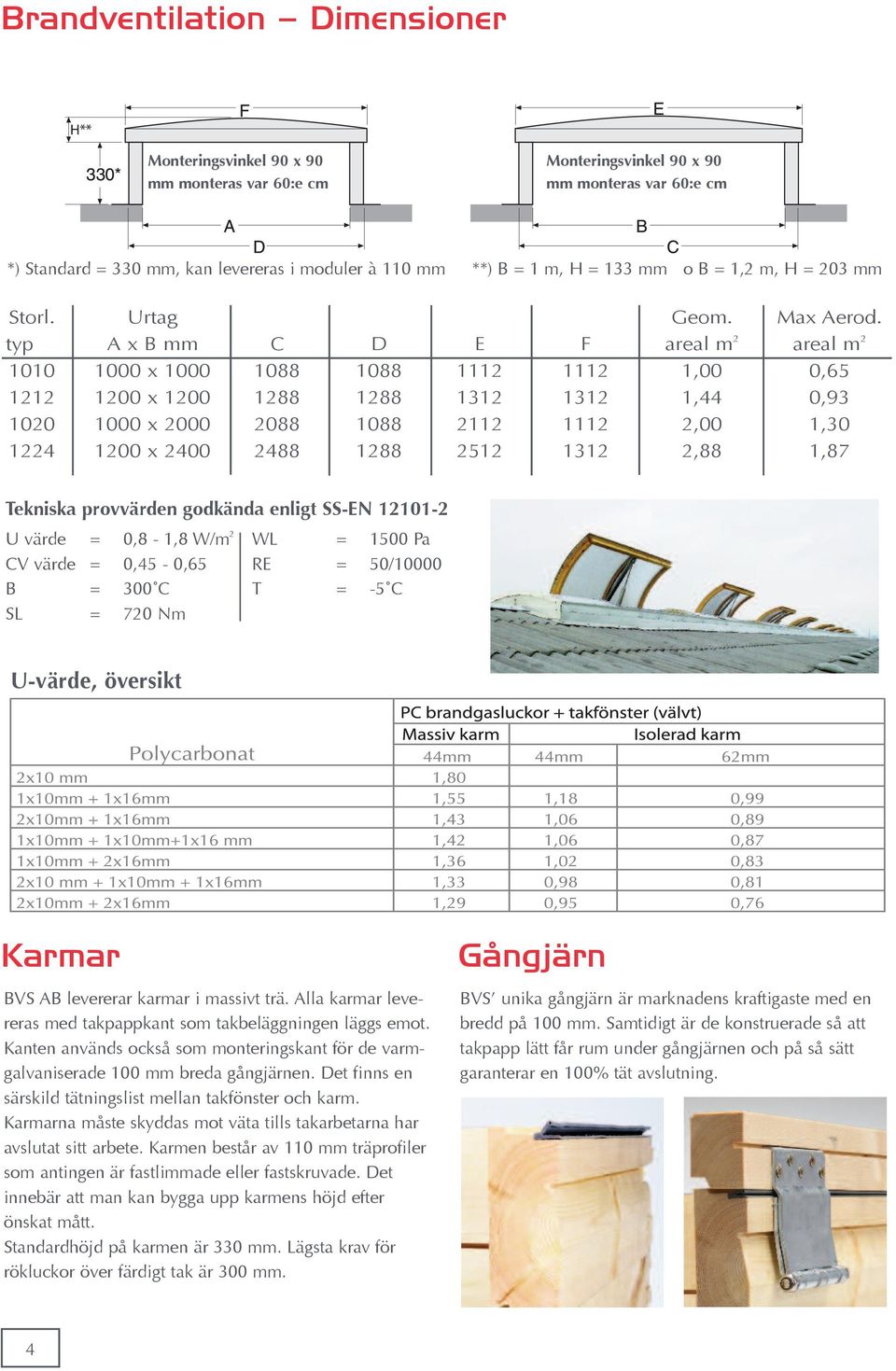

4 Brandventilation Dimensioner H** Monteringsvinkel 90 x 90 mm monteras var 60:e cm Monteringsvinkel 90 x 90 mm monteras var 60:e cm *) Standard = 330 mm, kan levereras i moduler à 110 mm **) B = 1 m, H = 133 mm o B = 1,2 m, H = 203 mm Storl. Urtag Geom. Max Aerod. typ A x B mm C D E F areal m 2 areal m x ,00 0, x ,44 0, x ,00 1, x ,88 1,87 Tekniska provvärden godkända enligt SS-EN U värde = 0,8-1,8 W/m 2 CV värde = 0,45-0,65 B = 300 C SL = 720 Nm WL = 1500 Pa RE = 50/10000 T = -5 C U-värde, översikt Karmar BVS AB levererar karmar i massivt trä. Alla karmar levereras med takpappkant som takbeläggningen läggs emot. Kanten används också som monteringskant för de varmgalvaniserade 100 mm breda gångjärnen. Det finns en särskild tätningslist mellan takfönster och karm. Karmarna måste skyddas mot väta tills takarbetarna har avslutat sitt arbete. Karmen består av 110 mm träprofiler som antingen är fastlimmade eller fastskruvade. Det innebär att man kan bygga upp karmens höjd efter önskat mått. Standardhöjd på karmen är 330 mm. Lägsta krav för rökluckor över färdigt tak är 300 mm. Gångjärn BVS unika gångjärn är marknadens kraftigaste med en bredd på 100 mm. Samtidigt är de konstruerade så att takpapp lätt får rum under gångjärnen och på så sätt garanterar en 100% tät avslutning. 4

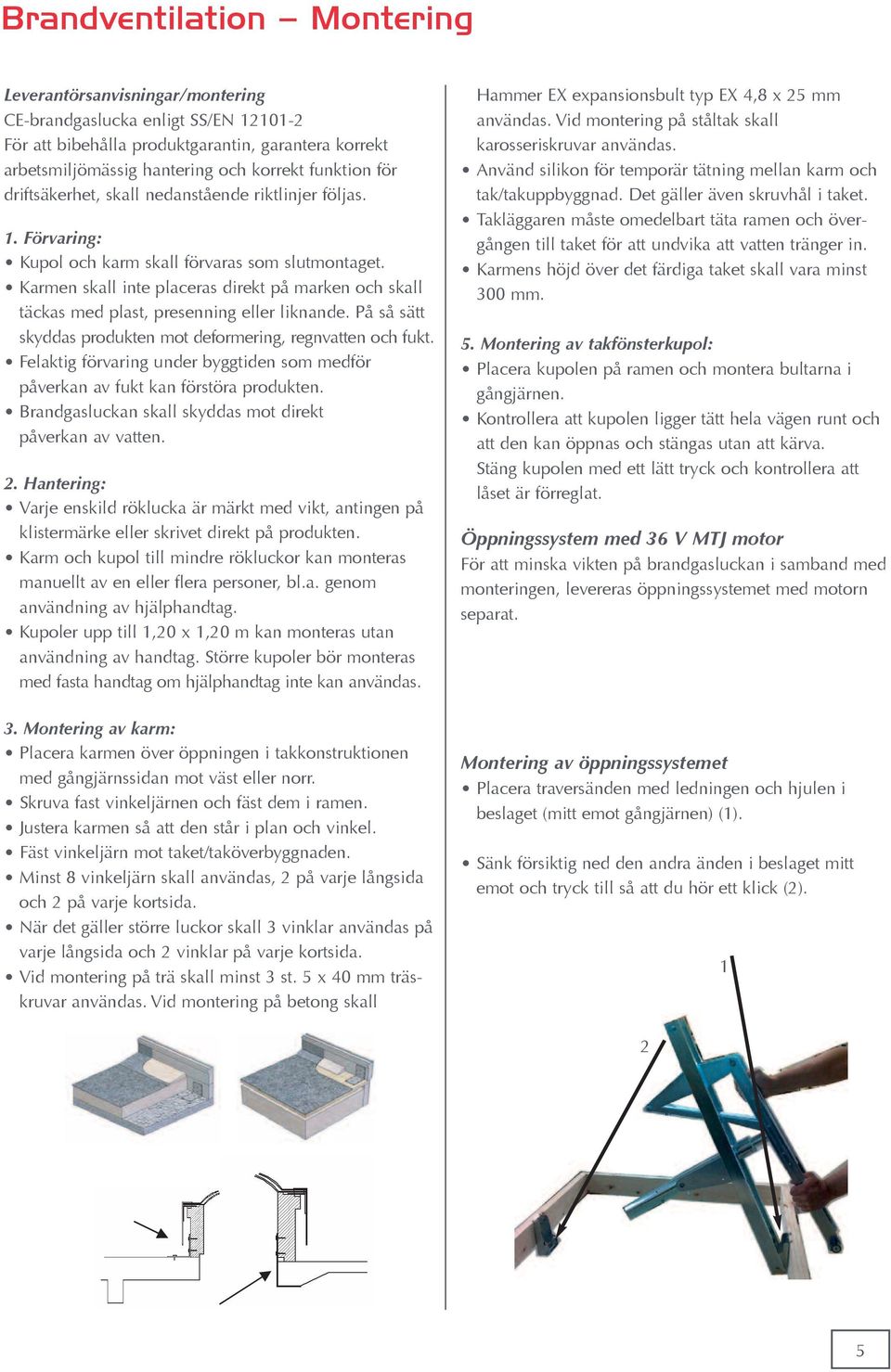

5 Brandventilation Montering Leverantörsanvisningar/montering CE-brandgaslucka enligt SS/EN För att bibehålla produktgarantin, garantera korrekt arbetsmiljömässig hantering och korrekt funktion för driftsäkerhet, skall nedanstående riktlinjer följas. 1. Förvaring: Kupol och karm skall förvaras som slutmontaget. Karmen skall inte placeras direkt på marken och skall täckas med plast, presenning eller liknande. På så sätt skyddas produkten mot deformering, regnvatten och fukt. Felaktig förvaring under byggtiden som medför påverkan av fukt kan förstöra produkten. Brandgasluckan skall skyddas mot direkt påverkan av vatten. 2. Hantering: Varje enskild röklucka är märkt med vikt, antingen på klistermärke eller skrivet direkt på produkten. Karm och kupol till mindre rökluckor kan monteras manuellt av en eller flera personer, bl.a. genom användning av hjälphandtag. Kupoler upp till 1,20 x 1,20 m kan monteras utan användning av handtag. Större kupoler bör monteras med fasta handtag om hjälphandtag inte kan användas. 3. Montering av karm: Placera karmen över öppningen i takkonstruktionen med gångjärnssidan mot väst eller norr. Skruva fast vinkeljärnen och fäst dem i ramen. Justera karmen så att den står i plan och vinkel. Fäst vinkeljärn mot taket/taköverbyggnaden. Minst 8 vinkeljärn skall användas, 2 på varje långsida och 2 på varje kortsida. När det gäller större luckor skall 3 vinklar användas på varje långsida och 2 vinklar på varje kortsida. Vid montering på trä skall minst 3 st. 5 x 40 mm träskruvar användas. Vid montering på betong skall Hammer EX expansionsbult typ EX 4,8 x 25 mm användas. Vid montering på ståltak skall karosseriskruvar användas. Använd silikon för temporär tätning mellan karm och tak/takuppbyggnad. Det gäller även skruvhål i taket. Takläggaren måste omedelbart täta ramen och övergången till taket för att undvika att vatten tränger in. Karmens höjd över det färdiga taket skall vara minst 300 mm. 5. Montering av takfönsterkupol: Placera kupolen på ramen och montera bultarna i gångjärnen. Kontrollera att kupolen ligger tätt hela vägen runt och att den kan öppnas och stängas utan att kärva. Stäng kupolen med ett lätt tryck och kontrollera att låset är förreglat. Öppningssystem med 36 V MTJ motor För att minska vikten på brandgasluckan i samband med monteringen, levereras öppningssystemet med motorn separat. Montering av öppningssystemet Placera traversänden med ledningen och hjulen i beslaget (mitt emot gångjärnen) (1). Sänk försiktig ned den andra änden i beslaget mitt emot och tryck till så att du hör ett klick (2)

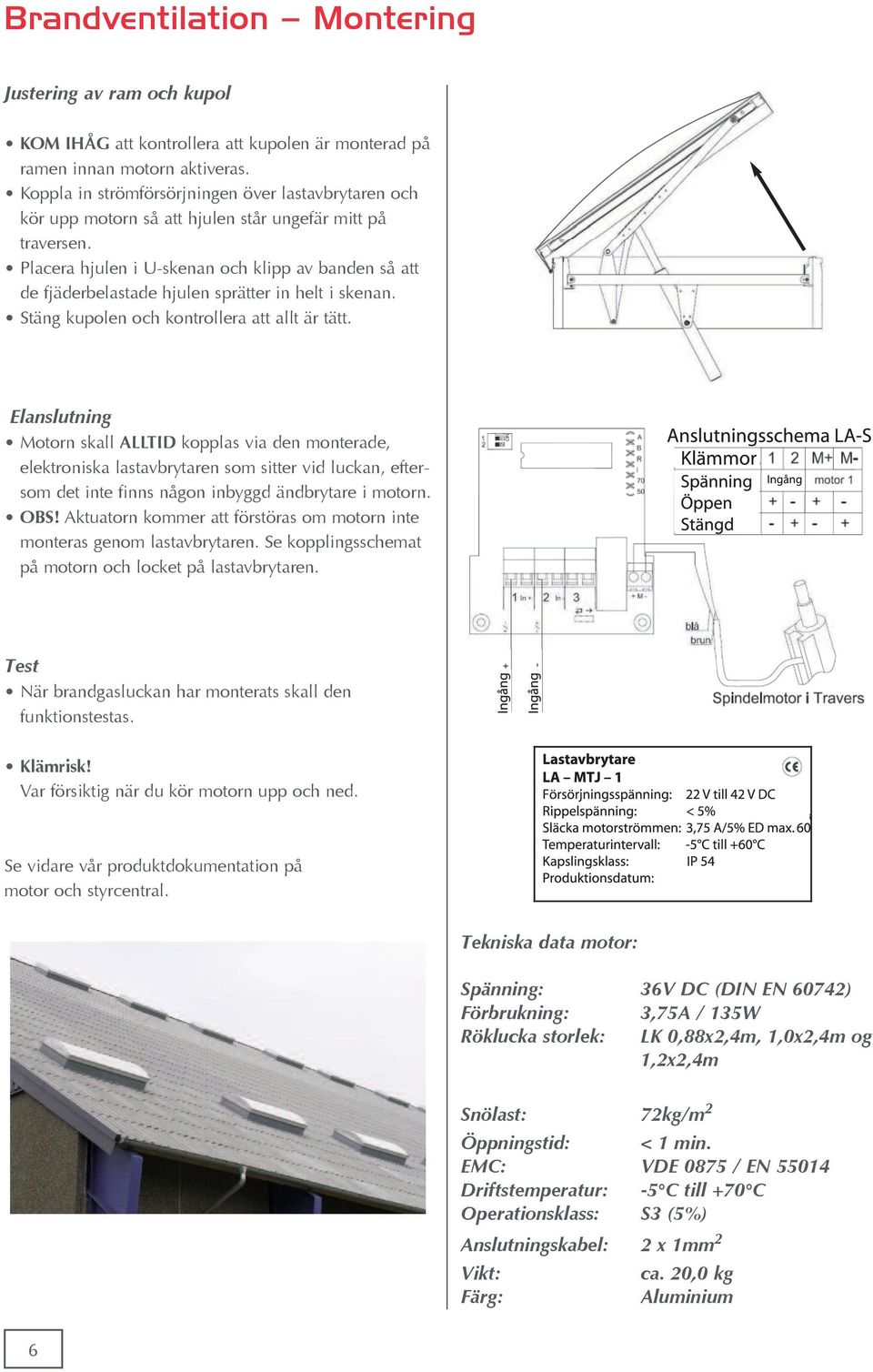

6 Brandventilation Montering Justering av ram och kupol KOM IHÅG att kontrollera att kupolen är monterad på ramen innan motorn aktiveras. Koppla in strömförsörjningen över lastavbrytaren och kör upp motorn så att hjulen står ungefär mitt på traversen. Placera hjulen i U-skenan och klipp av banden så att de fjäderbelastade hjulen sprätter in helt i skenan. Stäng kupolen och kontrollera att allt är tätt. Elanslutning Motorn skall ALLTID kopplas via den monterade, elektroniska lastavbrytaren som sitter vid luckan, eftersom det inte finns någon inbyggd ändbrytare i motorn. OBS! Aktuatorn kommer att förstöras om motorn inte monteras genom lastavbrytaren. Se kopplingsschemat på motorn och locket på lastavbrytaren. Test När brandgasluckan har monterats skall den funktionstestas. Klämrisk! Var försiktig när du kör motorn upp och ned. Se vidare vår produktdokumentation på motor och styrcentral. Tekniska data motor: Spänning: 36V DC (DIN EN 60742) Förbrukning: 3,75A / 135W Röklucka storlek: LK 0,88x2,4m, 1,0x2,4m og 1,2x2,4m Snölast: 72kg/m 2 Öppningstid: < 1 min. EMC: VDE 0875 / EN Driftstemperatur: -5 C till +70 C Operationsklass: S3 (5%) Anslutningskabel: 2 x 1mm 2 Vikt: ca. 20,0 kg Färg: Aluminium 6

7 Brandventilation Drift och underhåll Drift- och underhåll av brandgasluckor Enligt krav från myndigheterna skall rökventilationsanläggningen underhållas. Nedan följer riktlinjer. Information till myndigheter Efter installationen skall BVS AB utföra ett överlämnande av anläggningen med fullständigt funktionstest. Det skall protokollföras och leveransdokument skall signeras av båda parter. Uppdragsgivaren eller byggherren skall därefter informera nödvändiga myndigheter om att anläggningen har installerats, kontrollerats och funktionstestats. Om några delar har rostat bör de bytas ut. Rörliga delar skall smörjas. Ledningar och anslutningar skall kontrolleras om det finns några skador. Styrcentralen kontrolleras enligt följande: Alla anslutna funktioner testas. Laddspänning (27,1-27,7 V respektive 40,8-41,4 V), säkringar och övervakningsdioder. Batteridriften testas genom att koppla bort nätspänningen. Nödströmsbatterier skall bytas vart 3:e år. Underhåll Byggherren skall utse en driftsansvarig som har det dagliga ansvaret för drift och underhåll. En enkel genomgång av anläggningen med stickprov ska göras varje månad. Service och underhåll skall göras en gång varje halvår. Fullständigt funktionstest skall utföras årligen. Detta skall protokollföras med datum och signatur. BVS AB erbjuder serviceavtal som täcker dessa behov. Som ett minimum av egenkontroll bör följande kontrolleras:: Synliga skador på: - Rör och kablar samt centraler. - Kontroll av driftstörningar på styrcentral. - Glaset på tryckknapp - Själva brandgasluckan och öppningsmekanismen. - Funktionskontroll av komfortventilation. - Funktionskontroll av vind- och regnvarnare. NS-EN Årlig service och funktionstest Årlig service och funktionstest skall gälla den kompletta anläggningen. Vi rekommenderar att lämpligt serviceavtal tecknas med BVS AB. Vid ett årligt funktionstest/ service skall åtminstone följande utföras: Samma procedur som vid egenkontroll. Detektor testas och utlöses. Alla luckor skall öppnas automatiskt. Funktionskontroll av öppnings- och stängningsmekanismen för hela systemet, då det säkerställs att alla brandgasluckor har fritt svängrum och öppnas till ca CE certifiering/typgodkännande 7
