1 och tillbehör 2008 NYHET! Navigator LED Sid 8-9

2 och tillbehör NYHET! Bosch extraljus modeller för alla biltyper och behov Att köpa extraljus till bilen kan ibland vara en kompromiss mellan att få bästa ljuseffekt eller få en anpassning till bilens utseende. Därför bör du först fundera på vad du vill uppnå med dina extraljus. Är det att uppnå en maximal ljuseffekt eller skall extraljuset vara så formmässigt anpassad till bilens design som möjligt? används till att förbättra helljuset. För att uppnå bästa effekt bör det ha en hög placering på bilen. Ett effektivt extraljus förlänger bilens ordinarie ljusbild oftast med flera hundra meter. Det ger dig som förare några extra sekunder att hinna reagera om faran plötsligt dyker upp på vägen. Sekunder som kan vara helt avgörande för dig och dina passagerares säkerhet. Gas eller halogen Det finns nu möjlighet att erhålla flera modeller av våra populäraste extraljus med den nya gasurladdningstekniken Xenon. Denna teknik ger upp till tre gånger så starkt ljus mot en konventionell strålkastare med halogenlampa i samma storlek. Bosch har extraljus för varje behov Bosch har ett mycket omfattande sortiment av extraljus. Valet är upp till dig. Oavsett vilket Bosch extraljus du bestämmer dig för, så har du investerat i en väl beprövad kvalitetsprodukt som ger dig ett bra ljustillskott under många år framöver. Så kör in till din närmaste Bosch återförsäljare och bli upplyst om hur även du skall få en säkrare mörkerkörning! Tänk på att följa lagstiftningen om extraljus på fordon när du väljer och monterar dina extraljus. Ny lagstiftning tillåter endast montering av E-godkända ljus på bilar som registreras efter den 1 januari De extraljus som inte är E-godkända är markerade med en * i denna trycksak. Xenonstrålkastare med gasurladdningslampa Halogenstrålkastare

3 och tillbehör Bred/lång ljusbild Smal/lång ljusbild Det finns två olika ljusbilder Navigator Xenon med smal/lång ljusbild Navigator Xenon med bred/lång ljusbild Vilket ljus passar dig bäst? Bosch extraljus finns med två olika ljusbilder. Bred/lång för normal ljusbild, samt smal/lång för dig som önskar en ännu längre men smalare ljusbild. Vid montering av tre eller fler extra-ljus kan du med fördel kombinera dessa två olika ljusbilder för maximal ljuseffekt. Montera då extraljusen med bred/lång ljusbild längst ut åt sidorna, för att ge ett bra ljus även vid sidan om vägen. en med smal/lång ljusbild placerar du i mitten, för att erhålla så långt ljus som möjligt mitt på vägen. Generellt sett är det de bred/långa ljusbilderna som är E-godkända. Tekniken inom extraljus utvecklas även den kontinuerligt. För att anpassa extraljusen till dagens aerodynamiskt utformade bilar krävs det i större omfattning små och kompakta extraljus. Ett resultat av den utvecklingen är Compact 100, som ger upp till 50 procent mer ljus än andra konventionella fjärrstrålkastare av samma storlek. Hemligheten är den datorberäknade reflektorytan som ger betydligt effektivare ljusfördelning. Tidigare regler om att ju större ljusöppning desto mera ljus börjar nu att åsidosättas. Ett exempel är det populära extraljuset Compass Trots dess kompakta design har den nästan lika bra ljusutsläpp som Big Knick, främst tack vare den nya datorberäknade reflektorn som alltid ger ett maximalt ljusutsläpp. Vilket extraljus passar just dig och dina krav vad gäller utseende och funktion? Hos Bosch hittar du urvalet som tillgodoser alla smakriktningar och behov.

4 och tillbehör Hitta rätt ljusbild Bred/lång Smal/lång NYHET! Navigator Xenon / Xenon Blue Bred/lång Navigator Halogen LED / Halogen Blue LED Bred/lång Smal/lång Navigator Halogen / Halogen Blue Bred/lång Smal/lång Big Knick Rallye 225 / 225 Blue Bred/lång Rallye 175 Xenon Bred/lång Rallye 175/175 Blue Bred/lång Smal/lång Compass 3000 Halogen Bred/lång Profi Blue Profi 210 Bred/lång Smal/lång Illustrationen visar hur de olika extraljusens ljusbilder ser ut. Compact 100 Bred/lång Vilket extraljus passar just dig och dina krav vad gäller utseende och funktion? Hos Bosch hittar du urvalet som tillgodoser alla Touring 190 Bred/lång smakriktningar och behov. Ljusramp Compass 1000 Smal/lång

5 Rallye 175 Xenon och tillbehör 5 Rallye 175 Xenon Kompakt modell av extraljus med gasurladdningstekniken Xenon. Ger en enorm ljusstyrka. Ljuset är speciellt anpassat för att monteras på dagens aerodynamiskt utformade bilar. Komposithuset, med det högteknologiska fästet, sparar vikt. Det är en fördel när bilarnas fronter allt mer består av plast. Rallye 175 Xenon har en bred/lång ljusbild som ger föraren ökade möjligheter att upptäcka faror på sidan om vägen. Utrustad med 80 cm strömledning. Lamptyp: Xenon D1. u R175 Xenon u Insats u Drivdon 12 V u Gasurladdningslampa

6 och tillbehör Rallye 175 "Lill-Knick" Rallye 175 "Lill Knick" Populärt extraljus som är speciellt anpassat för att monteras på dagens areodynamiskt utformade bilar. Komposithuset, med det högteknologiska fästet, sparar vikt. En fördel när bilarnas fronter allt mer består av plast. Ljusbilden är lik Rallye 225, Sveriges mest sålda extraljus och Bosch storsäljare sedan flera år tillbaka. Rallye 175 har en bred/lång ljusbild som ger föraren ökade möjligheter att upptäcka faror på sidan om vägen. Lamptyp: H1. u Vitt glas, bred/lång ljusbild u Insats, vitt glas

7 Rallye 175 Blue och tillbehör 7 Rallye 175 blue Nu finns det populära extraljuset Rallye 175 även med blått glas. et är också utrustat med positionsljus. Det är speciellt anpassat för att monteras på dagens areodynamiskt utformade bilar. Komposithuset, med det högteknologiska fästet, sparar vikt. Det är en fördel när bilarnas fronter allt mer består av plast. Ljusbilden är lik Rallye 225, Sveriges mest sålda extraljus och Bosch storsäljare år efter år. Rallye 175 har en bred ljusbild som ger föraren möjlighet att upptäcka faror på sidan om vägen. Lamptyp: H1. u Blått glas bred/lång ljusbild och positionsljus u Insats, blått glas

8 8 och tillbehör Navigator Halogen LED Navigator Halogen LED Lampan bygger på Navigator men har försetts med en diodring. Diodringen ger ett snyggt och innovativt utseende. Navigator LED har en robust konstruktion med strålkastarhus i rostfritt stål. Tack vare datorberäknad reflektor erhålls exceptionellt bra ljusbild. Navigator har även klarglas vilket gör att du slipper obehagligt bländande stickstrålar vid regn, snö eller dimma. Lamptyp: H1 u Navigator Halogen, bred/lång u Insats Halogen, bred/lång NYHET!

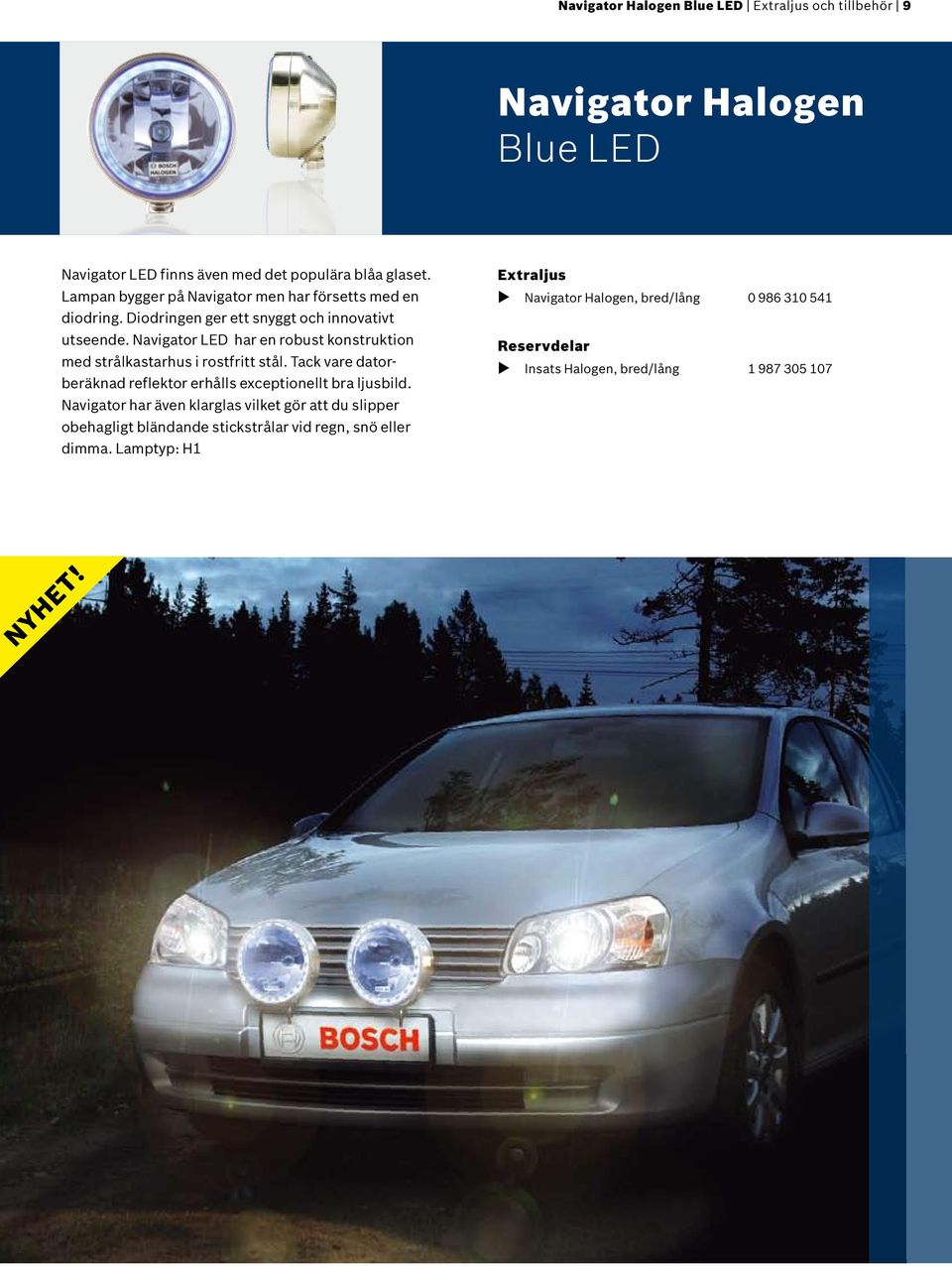

9 Navigator Halogen Blue LED och tillbehör 9 Navigator Halogen Blue LED Navigator LED finns även med det populära blåa glaset. Lampan bygger på Navigator men har försetts med en diodring. Diodringen ger ett snyggt och innovativt utseende. Navigator LED har en robust konstruktion med strålkastarhus i rostfritt stål. Tack vare datorberäknad reflektor erhålls exceptionellt bra ljusbild. Navigator har även klarglas vilket gör att du slipper obehagligt bländande stickstrålar vid regn, snö eller dimma. Lamptyp: H1 u Navigator Halogen, bred/lång u Insats Halogen, bred/lång NYHET!

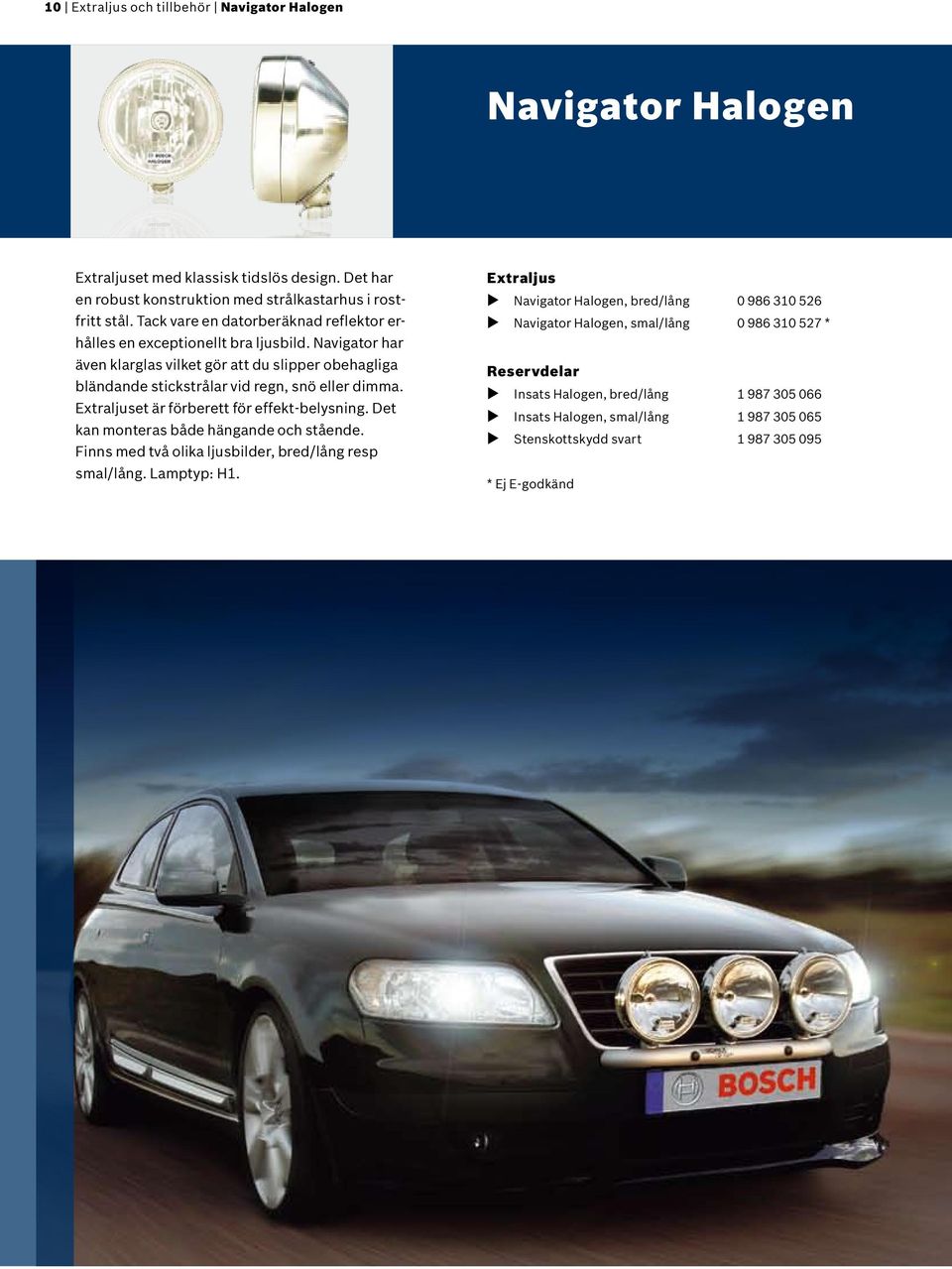

10 10 och tillbehör Navigator Halogen Navigator Halogen et med klassisk tidslös design. Det har en robust konstruktion med strålkastarhus i rostfritt stål. Tack vare en datorberäknad reflektor erhålles en exceptionellt bra ljusbild. Navigator har även klarglas vilket gör att du slipper obehagliga bländande stickstrålar vid regn, snö eller dimma. et är förberett för effekt-belysning. Det kan monteras både hängande och stående. Finns med två olika ljusbilder, bred/lång resp smal/lång. Lamptyp: H1. u Navigator Halogen, bred/lång u Navigator Halogen, smal/lång * u Insats Halogen, bred/lång u Insats Halogen, smal/lång u Stenskottskydd svart * Ej E-godkänd

11 Navigator Halogen Blue och tillbehör 11 Navigator Halogen Blue Nu finns Navigator även med det populära blåa glaset för dig som vill styla din bil eller lastbil för att synas. Med det blåa glaset får du också ett vitare och mera dagsljuslikt ljussken. Navigator Blue har precis som den vanliga Navigator effektbelysning, klart glas och kan monteras stående eller hängande. Strålkastarhuset är i rostfritt stål. För bruk på det allmänna vägnätet skall endast glödlampor med vitt ljus användas. Lamptyp: H1. u Navigator Halogen Blue, bred/lång u Navigator Halogen Blue, smal/lång * u Insats Halogen Blue, bred/lång u Insats Halogen Blue, smal/lång u Stenskottskydd svart * Ej E-godkänd

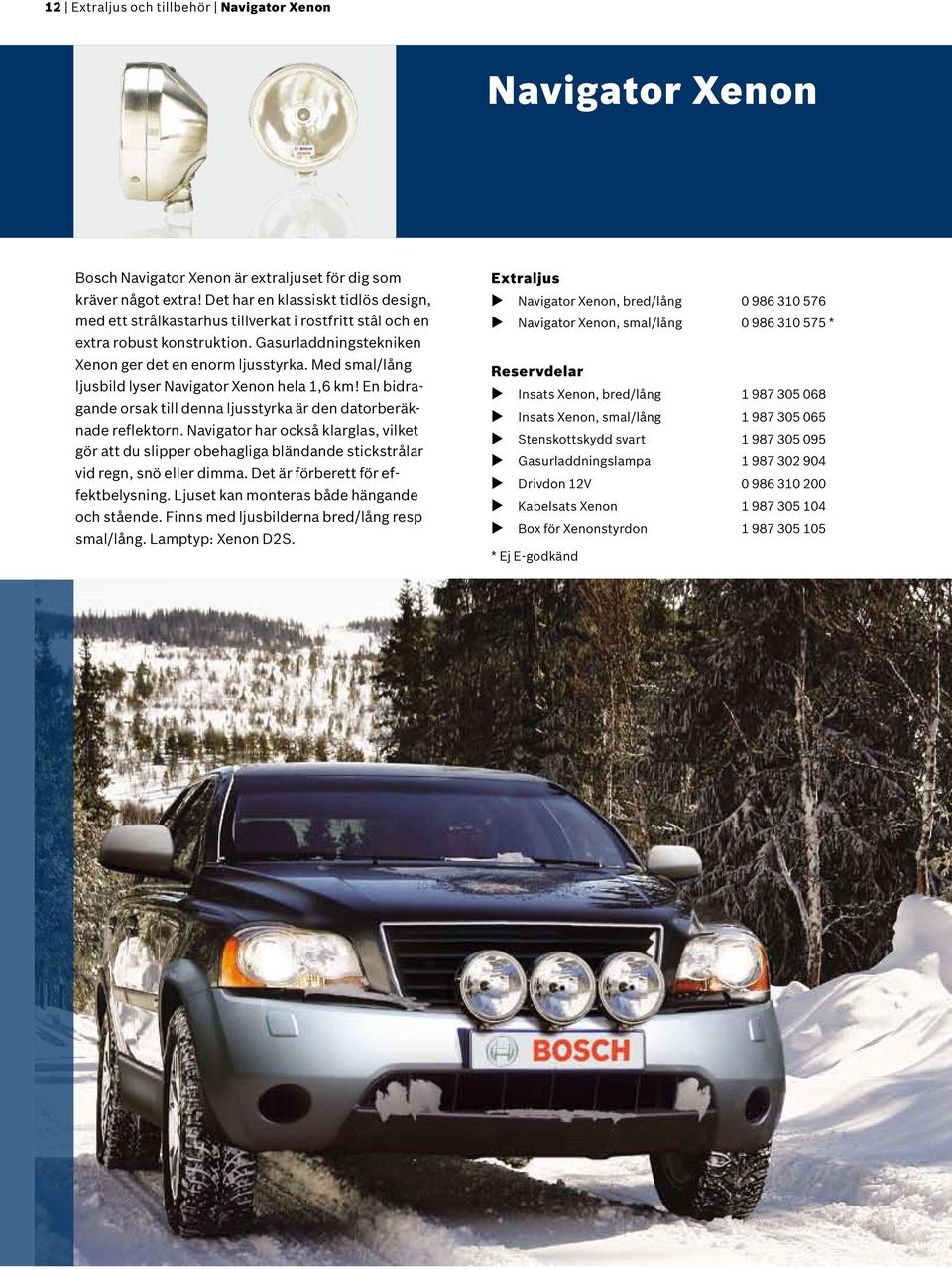

12 12 och tillbehör Navigator Xenon Navigator Xenon Bosch Navigator Xenon är extraljuset för dig som kräver något extra! Det har en klassiskt tidlös design, med ett strålkastarhus tillverkat i rostfritt stål och en extra robust konstruktion. Gasurladdningstekniken Xenon ger det en enorm ljusstyrka. Med smal/lång ljusbild lyser Navigator Xenon hela 1,6 km! En bidragande orsak till denna ljusstyrka är den datorberäknade reflektorn. Navigator har också klarglas, vilket gör att du slipper obehagliga bländande stickstrålar vid regn, snö eller dimma. Det är förberett för effektbelysning. Ljuset kan monteras både hängande och stående. Finns med ljusbilderna bred/lång resp smal/lång. Lamptyp: Xenon D2S. u Navigator Xenon, bred/lång u Navigator Xenon, smal/lång * u Insats Xenon, bred/lång u Insats Xenon, smal/lång u Stenskottskydd svart u Gasurladdningslampa u Drivdon 12V u Kabelsats Xenon u Box för Xenonstyrdon * Ej E-godkänd

13 Navigator Xenon Blue och tillbehör 13 Navigator Xenon Blue För dig som vill ha ett maximalt vitt ljussken och vill ge din bil ett extra stylat utseende, är Navigator Xenon Blue det rätta valet. Xenonlampan ger ett kraftfullt vitt ljus och det blåa glaset gör ljuset ännu vitare. Navigator Xenon Blue är i övrigt som vanliga Navigator. Strålkastarhus i rostfritt stål, friform-reflektor och klart glas, vilket gör att du slipper irriterande stickstrålar vid regn, snö eller dimma. Navigator Xenon Blue är även förberedd för effektbelysning. Använd endast glödlampa med vitt ljus till effektbelysning. Lamptyp: Xenon D2S. u Navigator Blue Xenon, bred/lång u Navigator Blue Xenon, smal/lång * u Insats Blue Xenon, bred/lång u Insats Blue Xenon, smal/lång u Stenskottskydd u Gasurladdningslampa u Drivdon 12V * Ej E-godkänd

14 14 och tillbehör Profi 210 Profi 210 Klassiska Profi 210 har fått en ordentlig "face lift". Ljuset har nu en mer integrerad och tidsenlig design med en snygg grå dekorsarg. Den rektangulära designen gör den speciellt lämplig för bilar med låga fronter. Den lämpar sig även för inbyggnad. Mycket robust strålkastarhus i förzinkad stålplåt. Lamptyp: H3. (Stenskottsskydd ingår) u Bred/lång ljusbild u Dimstrålkastare u Insats, bred/lång u Stenskottsskydd

15 1 Profi 210 blue och tillbehör 15 Profi Blue Klassiska Profi Blue har fått en ordentlig "face lift". Ljuset har fortfarande blått glas, men är nu betydligt mer modern design med en snygg grå dekorsarg. Den rektangulära designen gör den speciellt lämplig för bilar med låga fronter. Den lämpar sig även för inbyggnad. Mycket robust strålkastarhus i förzinkad stålplåt. Lamptyp: H3. u Bred/lång ljusbild u Insats, bred/lång

16 16 och tillbehör Ljusramp Compass 1000 Ljusramp Compass 1000 En ljusstark och kompakt fjärrljusramp som med fördel kan integreras i bilens grill, över eller under stötfångaren. Strålkastarna är tillverkade i pressgjuten aluminium. Reflektor och hus är därmed en robust enhet. De fyra strålkastarna är individuellt inställbara så att du enkelt kan anpassa ljusbilden efter ditt behov. Fördragna kablar och monterade glödlampor för enkelt montage, vinkeljärn och stag ingår. Montaget kan variera beroende på bilmodell. Lamptyp H1. u Ljusramp Compass * u Compass * Ej E-godkänd Ljusrampen är tillåten att använda i Sverige, där det inte finns begränsnings-regel på antal ljus.

17 Compass Halogen 3000 och tillbehör 17 Compass Halogen 3000 i fräck design som med hjälp av en datorberäknad reflektor ger en överlägsen ljusbild. Robust strålkastarhus tillverkat i komposit vilket kan monteras både hängande och stående. Finns med ljusbilderna smal/lång och bred/lång. Lamptyp: H1. u Compass 3000 Halogen, smal/lång * u Compass 3000 Halogen, bred/lång u Insats Halogen, bred/lång u Insats Halogen, smal/lång u Stenskottskydd svart u Stenskottskydd transparent u Stenskottskydd blått/transparent * Ej E-godkänd

18 18 och tillbehör Rallye 225 "Big Knick" Rallye 225 "Big Knick" Big Knick 225 har under flera år varit marknadens mest sålda extraljus. Det har utvecklats för att klara de extrema förhållanden som finns inom rallysporten. Det som utmärker denna strålkastare och gjort det så populärt är det robusta utförandet och den höga ljuseffekten. Finns även med effektbelysning. Lamptyp: H3 (Stenskottsskydd ingår) u Bred/lång ljusbild u med effektbelysning (stenskottsskydd ingår ej) u Smal/lång ljusbild * u med effektbelysning (stenskottsskydd ingår ej) * u Dimstrålkastare * u Insats, bred/lång u Insats med effektbelysning, bred/lång u Insats, smal/lång u Insats, dimstrålkastare u Stenskottsskydd u Fästbygel u Reservdelssats (mutter,skruv och bricka till sargen) * Ej E-godkänd

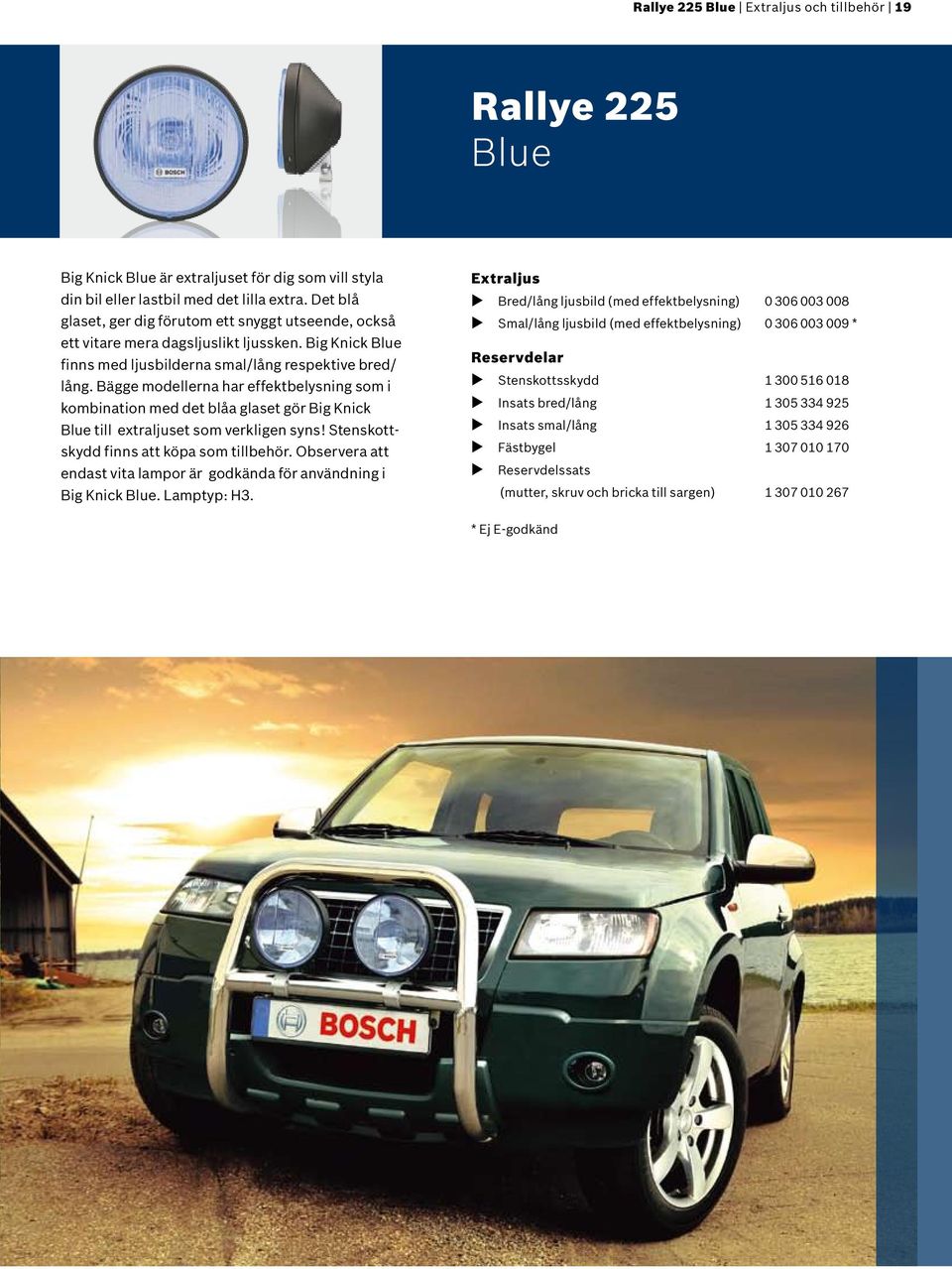

19 Rallye 225 Blue och tillbehör 19 Rallye 225 Blue Big Knick Blue är extraljuset för dig som vill styla din bil eller lastbil med det lilla extra. Det blå glaset, ger dig förutom ett snyggt utseende, också ett vitare mera dagsljuslikt ljussken. Big Knick Blue finns med ljusbilderna smal/lång respektive bred/ lång. Bägge modellerna har effektbelysning som i kombination med det blåa glaset gör Big Knick Blue till extraljuset som verkligen syns! Stenskottskydd finns att köpa som tillbehör. Observera att endast vita lampor är godkända för användning i Big Knick Blue. Lamptyp: H3. u Bred/lång ljusbild (med effektbelysning) u Smal/lång ljusbild (med effektbelysning) * u Stenskottsskydd u Insats bred/lång u Insats smal/lång u Fästbygel u Reservdelssats (mutter, skruv och bricka till sargen) * Ej E-godkänd

20 20 och tillbehör Touring 190 Compact 100 Touring 190 Touring 190 är speciellt utformad för att kunna monteras på platser där det inte finns mycket utrymme på djupet. Mycket robust strålkastarhus i förzinkad stålplåt. Lamptyp: H3. u Bred/lång ljusbild u Insats, bred/lång Compact 100 Det som karaktäriserar denna strålkastare är det kompakta utförandet och att den ger upp till 50 procent mer ljus än andra konventionella strålkastare av samma storlek. Det gör att Compact 100 är idealiskt för dagens aerodynamiskt utformade bilar. Lamptyp: H3. u Compact 100, bred/lång u Komplett set bred/lång u Dimstrålkastare u Komplett set u Insats, bred/lång u Insats, dimljus u Mont.sats Compact u Låsring/sarg

21 Ljusinnovationer och tillbehör 21 Ljusinnovationer från Bosch Night Vision Den senaste ljusinnovationen från Bosch. Med Night Vision får du en bättre sikt vid nattkörning utan att störa mötande trafik. En night vision sensormodul ger en permanent bra sikt under nattkörning, i likhet med påslagna extraljus. Till skillnad mot extraljusen stör ej night vision mötande trafik. Night vision ger föraren en klar och realistisk bild av omständigheterna framför bilen. Allt visas för föraren på en display, på instrumentbrädan.teknologin bygger på att infrarött ljus jobbar aktivt framför bilen och återger verkligheten för föraren på displayen. Med infrarött ljus upptäcks föremål, fotgängare och djur som finns framför bilen. Med Night Vision kan en mängd olyckor undvikas. Mer information finns på: Kurvljus ( AFS ) Med kurvljus förbättras sikten och säkerheten för föraren på ett föredömligt sätt. Kurvljusen har normalt Xenon eller Bi- Xenon projectionsteknik. Det finns idag tre typer av AFS versioner (Advanced Frontlighting Systems ). u Statiskt kurvljus: En extra reflektor ger en sidobelysning. u Dynamiskt kurvljus: Här följer ljuskäglan automatiskt och precist riktningen som föraren väljer att ta. Ljuset följer med vid rattutslagen. u Adaptivt kurvljus: Här anpassas ljuset genom sensorer. Sensorerna känner av rattutslag, fart samt vädertyp. Här anpassas ljuset helt automatiskt till bred ljuskägla vid låg fart samt lång/smal ljuskägla vid motorvägskörning. Xenon Vid nattkörning är det viktigt att ha så mycket ljus som möjligt. Xenon eller Bi-Xenon huvudstrålkastare har ett mycket högre lumen ( ljusflöde ) än konventionella halogen lampor. Tack vare högre lumen kan man med Xenon belysa områden av vägen som annars ej kan belysas. Xenon har en högre färgtemperatur ( > 3300 Kelvin ) som gör ljuset vitare och mer dagsljuslikt. Den högre färgtemperaturen är ej lika tröttande för ögonen som ett ljus med lägre färgtemperatur. Det är ingen slump att fler och fler biltillverkare väljer att montera in Xenon teknologin i sina huvudstrålkastare. Alla godkända Xenon huvudstrålkastare har inbyggd nivåreglering.

22 22 och tillbehör Glödlampsprogram Bosch glödlampor En lampa för varje behov Standard Plus 30 Glödlampa i originalkvalitet. Programmet innehåller alla vanligt förekommande glödlampor för huvudstrålkastare. Glödlampa med 30% högre ljuseffekt ger bättre sikt. Plus 50/60 Plus 50/60 Extralife Förbättrad sikt och säkerhet med denna glödlampa som ger 50/60% högre ljuseffekt jämför med standardlampan. Extra ljusintensitet. Fylld med xenongas. 3 gånger längre hållbarhet. Xenon Blue Daytime Glödlampan ger kallt vit-blått ljus under hela sin livslängd. Daytime är en glödlampa av "Long Life" typ. Daytime har 10% högre ljusstyrka än standardlampan.

23 Ljuskällor och tillbehör 23 Ljuskällor Halogenlampa En halogenlampa är en typ av glödtrådslampa som till skillnad från traditionella glödlampor även innehåller halogengas*. En halogenlampa lyser betydligt starkare än en vanlig glödlampa med samma effekt. Det som skiljer halogenlampan från den vanliga glödlampan är att temperaturen hos glödtråden är högre i halogenlampan. Den höga temperaturen gör att glödtråden förgasas till viss del men de gasformiga atomerna sublimerar* åter och ser till att tråden hålls intakt. Xenon Gasurladdningslampor är en familj av artificiella ljuskällor som alstrar ljus genom att skicka en elektrisk urladdning genom en joniserad* gas, det vill säga ett plasma. Gasurladdningens natur beror starkt på den elektriska strömmens frekvens. Typiskt använder sådana lampor ädelgaser (argon, neon, krypton och xenon) eller en blandning av dessa gaser. De flesta lampor är fyllda med kompletterande material, som natrium. Vid användning joniseras gasen, och fria elektroner med gas- och metallatomer bildas. När en elektron faller tillbaka till sitt normala tillstånd utsänder den ultraviolett strålning. Lamporna har lång livstid och hög ljuseffektivitet, men är svårare att tillverka och kräver styrelektronik för att reglera den ström som leds genom gasen. Jämförelse Halogen/Xenon Halogen Xenon Glödtråd Ljuskälla Gas plasma Gul-vitt ljus Ljussken Blå-vitt lumen Ljusstyrka lumen 800 timmar Livstid timmar Lågt Pris Högt *Halogengas En halogen är ett grundämne. Ordet halogen kommer från grekiskan: hals, salt, och gen, alstrare, alltså saltbildare, då de förekommer i många salter, till exempel natriumklorid *Joniserad Jonisering innebär förändring av antalet elektroner i en atom. *Sublimera Sublimering är ett ämnes övergång mellan två faser, till exempel från fast form till gasform, utan att passera mellanfasen, som oftast är den flytande formen.

24 Översikt över Bosch extraljussortiment Profi med beteckningen* är ej E-godkända. Bred/lång ljusbild Dimstrålkastare Klassiska Profi 210 har fått en ordentlig "face lift". Ljuset har nu en mer integrerad och tidsenlig design med en snygg grå dekorsarg. Den rektangulära designen gör den speciellt lämplig för bilar med låga fronter. Den lämpar sig även för inbyggnad. Mycket robust strålkastarhus i förzinkad stålplåt. Lamptyp: H Rallye 175 Xenon 110 Bred/lång med gasurladdningstekniken Xenon. Ger en enorm ljusstyrka. Ljuset är speciellt anpassat för att monteras på dagens aerodynamiskt utformade bilar. Rallye 175 har en bred/lång ljusbild. 80 cm lång strömledning. Lamptyp: Xenon D1. Profi 210 Blue Bred/lång ljusbild Profi Blue har ett blått glas. Den rektangulära designen gör annars extraljuset speciellt lämplig för bilar med låga fronter. Ljuset lämpar sig även väl för inbyggnad. Mycket robust strålkastarhus i förzinkad stålplåt. Lamptyp: H Rallye 175 / Rallye 175 Blue Bred/lång / Populärt extraljus som är speciellt anpassat för att monteras på dagens areodynamiskt utformade bilar. Plasthuset, med det högteknologiska fästet, sparar vikt. En fördel när bilarnas fronter allt mer består av plast. Ljusbilden är lik Rallye 225. Rallye 175 har en bred/lång ljusbild. Lamptyp: H1. Compass Halogen 3000 Smal/lång * Bred/lång i fräck design som med hjälp av en datorberäknad reflektor ger en överlägsen ljusbild. Robust strålkastarhus tillverkat i komposit vilket kan monteras både hängande och stående. Finns med ljusbilderna smal/lång och bred/lång. Lamptyp: H Navigator Xenon / Xenon Blue Bred/lång / Smal/lång * / * Strålkastarhus i rostfritt stål och gasurladdningstekniken Xenon. Klarglas för att slippa obehagliga bländande stickstrålar vid regn, snö eller dimma. Finns med ljusbilderna bred/lång resp smal/lång. Lamptyp: Xenon D2S. Navigator Halogen / Halogen Blue Bred/lång / Smal/lång */ * Strålkastarhus i rostfritt stål med en exceptionellt bra ljusbild. Klarglas vilket gör att du slipper obehagliga bländande stickstrålar vid regn, snö eller dimma. Finns med två olika ljusbilder, bred/lång resp smal/lång. Lamptyp: H NYHET! Ljusramp Compass 1000 Bred/lång * En ljusstark och kompakt fjärrljusramp som med fördel kan integreras i bilens grill, över eller under stötfångaren. De fyra strålkastarna är individuellt inställbara så att du enkelt kan anpassa ljusbilden efter ditt behov. Fördragna kablar och monterade glödlampor för enkelt montage, vinkeljärn och stag ingår. Lamptyp H1. Navigator Halogen LED/LED Blue Bred/lång / Lampan bygger på Navigator men har försetts med en diodring. Diodringen ger ett snyggt och innovativt utseende. Finns med bred/lång ljusbild. Lamptyp: H ,2 239 Lamptyp: H3. Rallye 225 "Big Knick" "Big Knick" Blue Compact 100 Bred/lång Komplett set bred/lång Lamptyp: H3. Dimstrålkastare Komplett set Dimstrålkastare * Bred/lång Smal/lång * Med effektbelysning Med effektbelysning * Bred/lång (med effektbelysning) Smal/lång (med effektbelysning) *

25 Bilmodellbundna extraljushållare Alla extraljushållare levereras i 2-pack. Art nr Bilfabrikat Årsmodell Art nr Bilfabrikat Årsmodell Art nr Bilfabrikat Årsmodell 0986NL0 + Audi 0986NL0 + Mitsubishi 0986NL A6 Allroad (kofångare) och A A A A4 (grillmont) A4 (grillmont) A A6 (kofångare) Chrysler 657 Voyager Voyager Voyager Voyager LE Grand Jeep Cherokee Citroen 803 Berlingo Berlingo C Xantia Jumpy Ford 632 Escort /Orion Escort/Orion Escort/Orion Escort/Orion Focus Fusion Mondeo Mondeo Scorpio Scorpio Scorpio Sierra Sierra Transit Windstar Windstar 00- Honda 836 CR-V Mazda Premacy Mercedes 750 Sprinter Sprinter Vito W W W 124 W W 202 C-klasse C E M klasse Pajero ECI Multi Pajero Nissan 625 King Cab King Cab Terrano II SE Terrano Ii facelift X Trail 03- Opel 665 Astra Astra Astra (grillmont) Frontera Sport 4X Kadett facelift Omega Omega (kofångare) Zafira (kofångare) Zafira (motorhuv) Vectra Expr Vectra v Vectra Skoda 919 Fabia (kofångare) Felicia Felicia Octavia Octavia V RS Subaru 847 Forrester Impreza Legacy Legacy Suzuki 876 Baleno Grand Vitara Liana Grand Vitara Saab /99/ / Toyota 840 Avensis Corolla Corolla Hi-ace Hilux Landcruiser Previa Previa Rav Rav Verso Yaris Volvo / / / I / / / (grillmont) S S S/V S S / V 40 T S / V 70 +XC AWD S / V 70 ej XC AWD V V 70 Cross Country XC-AWD S XC 90 2,5 AWD 03- VW 427 Golf / Jetta Golf / Jetta GTI Golf III Golf LT 35/ Passat Passat Passat Passat Polo Polo Sharan Transporter Vento 92- Vinkelfäste för montering av Compass 3000 och Navigator För att erhålla en vinkelrät montering av Compass 3000 och Navigator med någon av de bilmodellbundna extraljusfästena, krävs i de flesta fall ett vinkelfäste med art nr: NL0 004

26 26 och tillbehör Tillbehör till dina extraljus Tillbehör till dina extraljus Relän lampor Relän (slutande) Art. nr. Glödlampor Art. nr. 12V 30A m. fästöra (metall) V 30A u. fästöra (plast) V 30A m. fästöra (pin-pack) V 30A m. fästöra (plast) V 40A u. fästöra (plast) V 20A u. fästöra V 20A m. fästöra H1 12V 55W H1 12V 100W H1 12V 55W (Xenon blue) H1 24V 70W H3 12V 55W H3 12V 100W H3 12V 55W (Xenon blue) H3 24V 70W Xenon D1 (Rallye 175 Xenon) Xenon D2S ( Navigator Xenon) Effektbelysningslampa 12V 6W Effektbelysningslampa 12V 6W (Xenon blue) hållare Bilmodellbundna extraljushållare hållare Art. nr. Se rekommendationstabell på sid 25. Hållare - 2 fästen (svart) NLO 005 Hållare - 3 fästen (svart) NLO 006

27 Tillbehör till dina extraljus och tillbehör 27 Tillbehör till dina extraljus Vinkelfäste strömbrytare toppstag ledningssats Strömställare Art. nr. Vinkelfäste Art. nr. Dragströmbrytare Vippströmbrytare Vinkelfäste för Compass 3000 och Navigator NLO 004 Toppstag Art. nr. Förkromat NLO 001 Mattsvart NLO 002 Förstärkt mattsvart NLO 003 Ledningssats Art. nr. Ledningar, relä, hängsäkring och kabelsko Att montera extraljus på helljuset Kopplingsanvisning För montage av halogenextraljus. Avbländningsrelä Strömbrytare Batteri Säkring relä Det är enkelt och kräver ganska få verktyg att montera extraljusen själv. Här är ett par enkla tips: u u u u u u Se till att monteringen är rejäl och stabil. Använd en av våra hållare som är speciellt anpassad för din bil (se vårt stora program på sid 25) och om möjligt ett toppstag för att säkerställa att extraljusen sitter ordentligt fast Alla modeller av Bosch extraljus kan monteras antingen stående eller hängande För den elektriska inkopplingen behövs ledningar, relä, kabelskor och säkring. Allt detta hittar du samlat i vår ledningssats. Eventuellt behövs också en strömställare, om ingen extra sådan finns i bilen Viktigt för ett bra resultat är att ljusen blir ordentligt jordade. En dålig jordning gör att lamporna lyser betydligt sämre eller inte alls För att uppnå bästa resultat rekommenderas att du använder glödlampor av godkänd sort. Glödlampor av dålig kvalitet försämrar ljusbilden väsentligt och då spelar det ingen roll att du köpt ett extraljus av högsta kvalitet Ett bra slutresultat garanteras med rätt inställning. Använd antingen en husvägg, en mörk plats eller låt verkstaden ta hand om den biten av jobbet. Skruva till hållare och toppstag ordentligt, när inställningen är gjord

28 Ett brett ljusprogram SW /2008 A-L Reklam AB 2008 För nattsvärmare Bosch arbetsljus u Xenon och Halogenprogram för alla behov u Robust konstruktion och tillförlitlig teknik för lång livslängd u Ett flertal olika montagemöjligheter För största uppmärksamhet Bosch varningsljus u För varje behov - finns i olika utföranden u Obestridlig kvalitet: lång livslängd och pålitlig teknik u Enkel att använda och montera Fråga efter Bosch universalkatalog för ljus eller den kompletta katalogen för Bosch ljusteknik För mer information se: Robert Bosch AB Box 1154 SE Kista Tel Fax
