1 Nationell riktlinjer RAKEL Elförsörjning Version 0.52 Uppdaterad efter möte med Fortum (Jan-Olof Jonsson), E.ON (Per Clasén, Christer G, Andreas H) och Vattenfall (Lars Thorin, Stig Emtesten) Uppdaterad efter telefonmöte (26/9) med SvK/Drift (Hans Pettersson och Per Wikström, bild 3-11, 26-27) och möte (24/9 1/10) SvK/Beredskap (Monica Nilsson, bild 12-14). Presentation är kompletterade med kommentarer efter Energibranschens Rakelform den 3/10 Karlstad. Kommentarer är med blå text.

2 Disposition ( Bild 1-27) 1. Talgrupper för operativ samverkan elnätsbolag. 6-11, Se not. bilder 2. Talgrupper för strategisk samverkan mellan SvK krisledningsorg. och kris/storstörningsorganisationer inom elsektorn, OK! 3. Talgrupper för samverkan inom och mellan ESL(Elsamverkansledning), OK! 4. Talgrupper för strategisk samverkan avseende stam- och regionnät, Avvakta utredning kring samverkan STR 5. Talgrupper samverkan ESL elnätsföretag, Se not. bilder 6. Talgrupper montörsteam vid inlåning av resurser, 25.Se not. bilder 7. Talgrupper för särskilda händelser, Se not. bilder. 8. Talgrupper som inte är diskuterade: service/underhåll nät, elproduktionsbolag, elhandel, vattenreglering, informationsutbyte/kommunikation

3 Förslag: Policy: Användande av Rakel inom elförsörjningen Talgrupper som är verksamma under större störningar, då är Rakel primär kommunikation, t ex talgrupper SvK och kris/storstörningsorganisationer elnätsbolag, ESL och särskilda händelser. Rakel är ett parallellt kommunikationssätt till telefoni för drift av elnät och elproduktion, dvs Rakel skall inte uppfattas sekundärt. Vid större störningar är Rakel primärt kommunikationssätt. Individsamtal på Rakel hanterar all annan talkommunikation som inte sker på talgrupper Sekretess/konfidentiella samtal sker som individsamtal * Ge exempel på vad en större störning kan vara.

4 Teckenkonvention Organisation: Befattning: Talgrupp: Förkortningar: Talgrupp = TG Driftcentraler= DC Elsamverkansledning = ESL MFK= Manuell Förbrukningsfrånkoppling Vakthavande Ingenjör= VHI eller motsvarande funktion som sitter i driftledningen STR = Stam och regionnät ESO = Elsamverkans område RN = Regionnätsföretag Rödfärgad text innebär diskussionspunkter eller kommentarer

5 Aktörer som ingår i den nationella elförsörjning operativ drift.

6 Nationella talgrupper för operativ samverkan elförsörjning Notera att talgrupper för Ö-drift redovisas separat och senare Bilden ritas om: flytta DC Samv Regionnätsbolag under DC Samv NAT Anrop och lägg till arbetstalgrupper DC Samv NAT.

7 DC Riksinfo 1. Stäm av med elproducenter om vad som kan skickas juridiskt (konkurrensfördelare) 2. Ev text: Regionnätsföretag informera lokalnätsföretag 3. Stämma av med SvK vilken information som skickas på DC Riksinfo

8 Samv RN Anr ersätter DC Samv Nat

9

10 RÖ4 3 st arbetstalgrupper införs för respektive Regionnätsbolag. Namnge lokala nätbolag tillhörighet till respektive regionnätsbolags talgrupp

11 Bild 10 RÖ4 Talgrupps namn DC Samv Regionnätsbolag. Skall varje regionnätsbolag ha en anropstalgrupp och tre arbetstalgrupper? Alla lokalnätsbolag kanske inte är berörda. Östgård Robert;

12 Elprod Samv NAT ersätter SVK Elprod Ej klar/ej diskuterad. Kontaktpersoner: Kaj Lindkvist på Vattenfall (AON), Jan-Ola Silver Fortum, Christer Lundmark EON, Stadsnät och SvK/Balansansvarig Användare: Syfte: Aktivering: Hur/Vem: Scanning: SvK VHI, Produktion DC vattenkraft och Elproducenter (VHI/kontrollrum). Operativ akutreglering av elproduktion. Nationell samverkan mellan aktörerna. Talgruppen används även vid särskild händelse Starta Sverige. Invisning till denna talgrupp sker från TG DC Riksinfo. SvK aktiverar Alltid

13 Aktörer i nationell elförsörjning krisorg Inför: Krisledningsplats Molos?

14 KLO EL Anrop (Elförsörjning krisorganisation) Ny talgrupp, saknades i befintlig PU Användare: Syfte: Aktivering: Hur/Vem: Scanning: SvK krisledningsorganisation, storstörnings-/krisledningsorganisation hos regionnäts- och produktionsbolag samt representanter för elsamverkansledning samt balansansvarig inom elhandelsområdet Anropstalgrupp för strategisk samverkan mellan SvK krisledningsorganisation och regionnätsägare och elsamverkansledning gällande informationsdelning, beslutgivning samt anvisning till arbetstalgrupper KLO 1-5 Vid bedömt samverkansbehov. SvK Krisledningsorganisation aktiverar. Hur?? Scannas av SvK, regionnätsbolag och ESL gällande storstörning/krisledning

15 KLO EL 1-5 (Arbetstalgrupp för elförs krisorg) (Ny talgrupp, saknades i befintlig PU) Användare: Syfte: Aktivering: Hur/Vem: Scanning: SvK krisledningsorganisation, storstörnings-/krisledningsorganisation hos regionnäts- och produktionsbolag samt representanter för elsamverkansledningarna samt balansansvarig inom elhandelsområdet Utgör arbetstalgrupper för strategiskt samverkan mellan krislednings-/storstörningsorganisationer vid omfattande störningar/kriser kring exempelvis krisinformation, balanstjänst, nätuppbyggnad och drift, vid kris och störningar på nationell nivå. Vid bedömt samverkansbehov kring t ex en specifik händelse eller del av händelse Invisning till denna talgrupp sker från KLO EL Anrop. Ingen scanning

16 Elsamverkansledning i Sverige. Elsamverkansledningens uppgift är att leda samverkan inom ESL när det gäller personal och utrustning vid en specifik störningshändelse eller vid en del av en störningshändelse.

17 Talgrupper för ESL Vilka är talgrupperna för ESL avseende samverkan inom och mellan? ESL XXX Anrop 1-7 (7 x 1 TG) ESL XXL 1-3 (7 x 3 TG) ESL Nat 1-2

18 ESL/XXX Anrop. (En TG för varje elsamverkansområde) Användare: Syfte: Aktivering: Hur/Vem: Scanning: Elsamverkansledningens ordförande och medlemmar i elsamverkansledning För strategisk ledning på ESL-nivå inom elsamverkansområde som används för tillgängliggöra resurser ( personal/utrustning) mellan aktörerna i elsamverkansområden. Vid behov av samverkan inom ESL. ESL ledamot kallar på denna talgrupp och ger anvisning till en arbetstalgrupp Kan aktiveras av samtliga inom ESL ledning. Skannas dygnet runt av medlemmar i ESL.

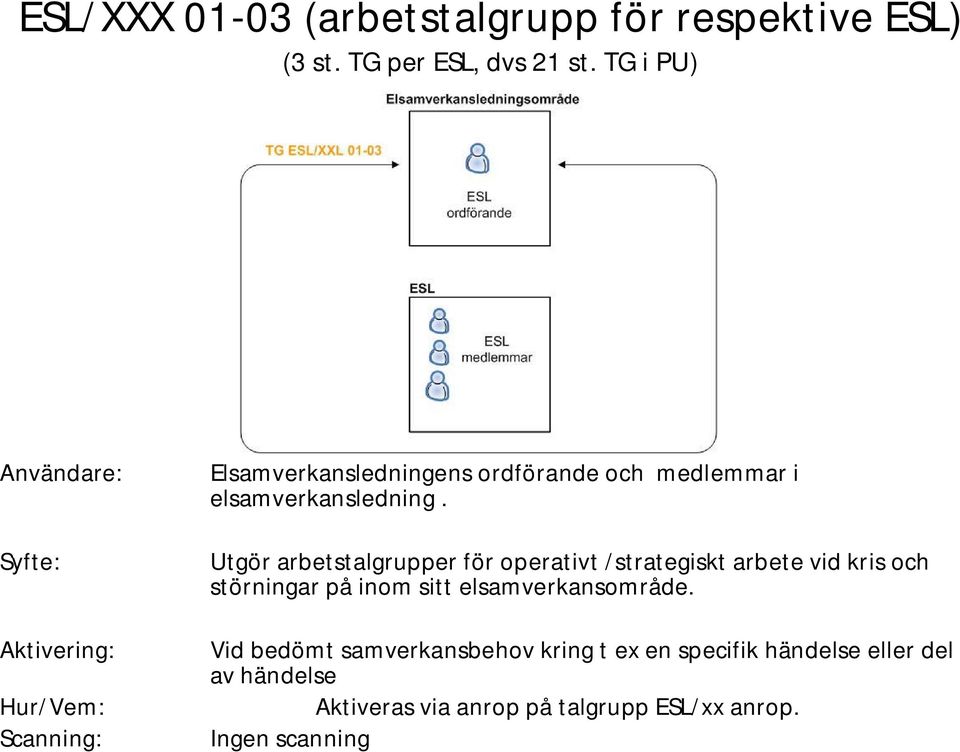

19 ESL/XXX (arbetstalgrupp för respektive ESL) (3 st. TG per ESL, dvs 21 st. TG i PU) Användare: Syfte: Aktivering: Hur/Vem: Scanning: Elsamverkansledningens ordförande och medlemmar i elsamverkansledning. Utgör arbetstalgrupper för operativt /strategiskt arbete vid kris och störningar på inom sitt elsamverkansområde. Vid bedömt samverkansbehov kring t ex en specifik händelse eller del av händelse Aktiveras via anrop på talgrupp ESL/xx anrop. Ingen scanning

20 TG ESL/ NAT 1-2 (2 st. TG) Användare: Syfte: Aktivering: Hur/Vem: Scanning: Samtliga elsamverkansledningens ordförande och medlemmar, För nationell samverkan mellan och över ESL-gränserna som används för samordning av resurserutnyttjande. När behov finns av samverkan mellan ESL Ingen scanning. Kan aktiveras av vem som helst inom elsamverkansledning.

21 Talgrupper ESL/STR Dessa talgrupper ESL/STR behöver stämmas av med SvK, regionnätsföretagen och Svensk Energi

22 ESL/STR Anrop. (STR = Stamregionnät) Användare: Syfte: Aktivering: Hur/Vem: Scanning: Elsamverkansledningens medlemmar och SvK/VHR och regionnätsföretag Anropstalgrupp för strategisk ledning på nationell -nivå avseende tillgängliggöra resurser ( personal/utrustning) för regionnät och stamnät Vid behov av samverkan i nationell för region och stamnät. ESL ledamot kallar på denna talgrupp och ger anvisning till ESL/STR Kan aktiveras av samtliga inom ESL ledning och SvK/VHR Skannas dagligen av medlemmar i ESL STR?

23 ESL/STR (3 st. arbetstalgrupper) Användare: SvK/VHR Elsamverkansledning, ESL medlemmar samt regionnätsföretag, och entreprenör med stam/regionnät kompetens. Syfte: Utgör arbetstalgrupper med syfte att tillgängliggöra resurser ( personal/utrustning) för regionnät och stamnät. Aktivering: Vid behov av samverkan i nationell för region och stamnät. Hur/Vem: Kan aktiveras av samtliga inom ESL ledning. Scanning: Ingen scanning

24 ESO FTG XXX anr (elnätsföretag anrop) Ersätter TG ESO xxx Le 1-2 (2 st.) Ta bort ordförande i översta bild och rutan ESL. Lägg till rutan entreprenör er verksam i ESO Användare: Syfte: Aktivering: Hur/Vem: aktuellt Scanning: ESL, samtliga elnätsföretag (regionnäts+ lokalnäts företag )och samtliga entreprenörer som verksam inom elsamverkansområdet (ESO). Anropstalgrupp för samverkan mellan ESL och respektive elnätsbolag och entreprenörer inom aktuellt elsamverkansområde. Vid händelser och störningar på elnät. ESL Ledning aktiverar talgrupp eller elnätsbolag inom elsamverkansområde Anropstalgrupp scannas av ESL och elnätsbolag och entreprenörer

25 Samv företag ESL (arbets TG elnätsföretag 1-2) Ersätter TG ESO xxx Le 1-2 (2 st.) Samma justering som föregående bild! Användare: Syfte: Aktivering: Hur/Vem: aktuellt Scanning: ESL och samtliga elnätsföretag (regionnäts+ lokalnäts företag )inom elsamverkansområdet Utgör arbetstalgrupper för samverkan kring händelse eller del av händelse mellan ESL och respektive elnätsbolag inom aktuellt elsamverkansområde. Invisning till denna talgrupp sker från TG Samv ESL elnätsföretag anrop. ESL Ledning aktiverar talgrupp eller elnätsbolag inom elsamverkansområde Ingen

26 ESO REPteam XXX 1-10 (Nytt namn. 1o TG per elsamverkansområde) ersätter ES0 xxx 1-10 SvK har terminal för utlåning till t ex internationella org. med dessa talgrupper Användare: Syfte: Aktivering: Hur/Vem: Scanning av TG: Montörer av elnät som inlånats från annat område vid stor störning. Entreprenörer som behöver samverka Utgör arbetstalgrupper för operativt arbete avseende underhåll elnät inom elsamverkansområdet. Talgruppen skall även kunna användas i vardagen för samverkan mellan entreprenörer från olika företag när behov finns. ESL tilldelar arbetstalgrupp till mottagande elnätsbolag som har lånat in montör från andra område. Entreprenörer som samverkar i vardagen. Alla montörer/reparatörer som har fått talgrupp tilldelad Ingen scanning. Passning av talgrupp när den har tilldelats till montörer

27 Talgrupper särskilda händelser

28 Ö-drift (3 TG): Malmö, Göteborg, Sthlm(ej i drift) med flera? Ska Stämmas av med: PO Nilsson SvK. Beskriv vilka som ingår i talgrupp för respektive ö- drift, te x Trollhättan energi
