Kompatibel med. för digitala Canon/Nikon SLR-kameror INSTRUKTIONSMANUAL

Transkript

1 Kompatibel med för digitala Canon/Nikon SLR-kameror INSTRUKTIONSMANUAL

2 Ändringar eller modifiering som inte uttryckligen godkänts av parten som är ansvarig för att produkten uppfyller Enheten uppfyller del 15 i FCC-reglerna. Användningen är föremål för följande två krav: (1) denna enhet får ej orsaka farliga störningar och (2) denna enhet måste ta emot alla typer av störningar, även sådan typ av störning som kan orsaka oönskat driftssätt. Tack för att du köpt en produkt från Nissin. Innan du använder blixtenheten, läs denna instruktionsmanual och manualen från din kameratillverkare för bättre förståelse av fotografering med blixt. Nissin Di700A typ Canon och Nikon är framtagen för digitala SLR-kameror från Canon och Nikon med den senaste TTL-blixtkontrolltekniken. Vänligen notera att Di700A Canon och Nikon inte är kompatibel med andra kameramärken för användning av TTL. SPECIALFUNKTIONER Di700A är utrustad med ett väljhjul som kan manövreras med en fingertopp för snabb navigering bland inställningarna. Di700A med trådlös blixt använder Nissin Air System/radioöverföring. Blixtskyddsfunktion: När den röda LED-lampan börjar blinka innebär detta att blixten börjar bli överhettad. LED-lampan blir röd vid laddning. När LED-lampan blir grön är blixten laddad och du kan börja fotografera. Anmärkning: Nissin Air System (NAS) är framtagen för Nissin-blixt Nissin-kommando. Kompatibla kameror Vänligen se Nissins kompabilitetstabell på hemsidan för mer information och de senaste uppdateringarna: or 1

3 SÄKERHETSINSTRUKTIONER Dessa säkerhetsinstruktioner innefattar viktig information om hur denna produkt används rätt och på ett säkert sätt. Vänligen läs följande instruktioner innan du använder produkten. VARNING Denna symbol visar på möjlighet för personskada, död eller skada på egendom om produkten ej används som avsedd. Blixtenheten innehåller elektriska delar med hög spänning. Försök ej att öppna eller reparera blixtenheten. Lämna in blixtenheten till en servicereparatör eller till butiken där du köpte blixten. Vidrör inte enhetens inre delar från öppningen om enheten tappats eller gått sönder. Utlös ej blixten direkt i ögonen på kort avstånd. Ögonskada kan uppstå. Vid fotografering med blixt, särskilt när det involverar ett spädbarn, rekommenderar vi ett avstånd om 1 meter mellan objektet och blixtenheten. Använd diffuser eller reflexskärm för minska intensiteten. Placera ej blixtenheten i närheten av explosiva gaser, kemikalier eller liknande farliga vätskor. Det kan leda till eldsvåda eller elektrisk stöt. Vidrör ej blixtenheten med fuktiga händer. Använd ej i vatten. Blixtenheten har hög spänning inuti och kan leda till elektrisk stöt. Utlös ej blixtenheten direkt mot bilförare eller fordon. Placera ej blixtfönstret nära hud. Huden kan skållas. Se till att batterierna är korrekt placerade. Felplacerade batterier kan orsaka läcka, exotermisk värme eller explosion. VARNINGAR Denna symbol varnar för förhållanden som kan orsaka skada eller fel. Lämna eller lagra ej blixtenheten i temperaturer över 40ºC (t.ex. i bilen under en varm sommardag). Blixtenheten är inte vattentät. Håll undan enheten från regn, snö och fukt. Använd ej bensin, thinner eller andra rengöringsmedel med alkohol för att rengöra enheten. Använd ej blixtenheten med kameror som ej är rekommenderade i kompabilitetslistan på den officiella hemsidan. Det kan skada kamerans kretssystem. Avlägsna batterierna om enheten ej skall användas under längre tid. Utsätt inte blixtenheten för hårda stötar och släng den ej mot hårda golv. Vid användning av den externa kraftkällan, räd säkerhetsinstruktionerna noggrant och följ instruktionsmanualen. 2

4 Names of the Components Flash stand 1 Fill-inreflektor 2 Ljusspridarpanel 3 Blixthuvud 4 Remote/ Slave sensor 5 AF-assistljus 6 Monteringsfot 7 Hotshoefästning 8 Låsring 9 Uttag för kraftkälla 10 Displayskärm 11 Väljare 12 Väljknapp 13 Pilotknapp (Testblixtknapp) 14 PÅ/AV-knapp (Systemlåsknapp) mm sync 16 X-terminal 17 Batterimagasin BM Roteringslock Accessoarer: Blixhållare, väska 3

5 Grundläggande användning Insättning av batterier Användningsbara batterier - Alkalinebatterier, litiumbatterier eller NiMH-batterier. 1. Öppna batterifacksluckan och placera 4 x storlek AA-batterier i batterifacket. 2. Batterifacket är särskilt framtaget för att varje batteri ska sättas i samma riktning och för att undvika förvirring i dåliga ljus förhållanden. 3. +/- symbolerna är tydligt markerade i bat terifacket. 4. Sätt tillbaka batterimagasinet på sin plats. Byt ut batterierna till nya batterier eller ladda batterierna (uppladdningsbara batterier) när uppladdningstiden uppgår till över 30 sekunder. HÄNV Vi rekommenderar att alla fyra batterier är av samma märke och att de byts vid samma tillfälle. Om alla batterier sätts in fel föreligger ingen elektrisk kontakt. 4

6 Grundläggande användning Di700A är utrustad med en energisparfunktion. För att spara energi stängs strömmen av automatiskt (växlar till stand by-läge) i A-läge, TTL-läge och Manual Power-läge efter 2 minuter utan aktivitet och efter 5 minuter utan aktivitet i SF-läge & trådlöst TTL-slavläge. När Di700A är i stand by-läge blinkar en Pilot-knapp varannan sekund för att visa att blixtenheten är i stand by-läge. För att starta Di700A igen, tryck ned kamerans avtryckarknapp halvvägs eller tryck på någon av knapparna på blixtenheten. Om Di700A inte används på över 60 minuter stängs enheten av helt. Genomför första steget för att sätta på blixtenheten för att starta Di700A igen. Setupreset Tryck på väljknappen i 5 sekunder för att starta om setupmenyn Blixten kommer automatiskt att sättas tillbaka till fabriksstandard "A"-läge. 5

7 Montera Di700A på kameran 1. Stäng av powerknappen på både Di700A och kameran. 2. Vrid på låsringen på Di700A för att lossa ringen som visat på bilden. 3. Skjut in Di700A:s monteringsfot i kamerans hot shoe. 4. Vrid låsringen åt andra hållet och dra åt. 5. En låsmekanism skjuts ut för säker kontakt. Avlägsna Di700A från kameran Lossa låsringen och skjut ut Di700A monteringsfot från kamerans hotshoe. Se till att lossa låsringen hela vägen. 6

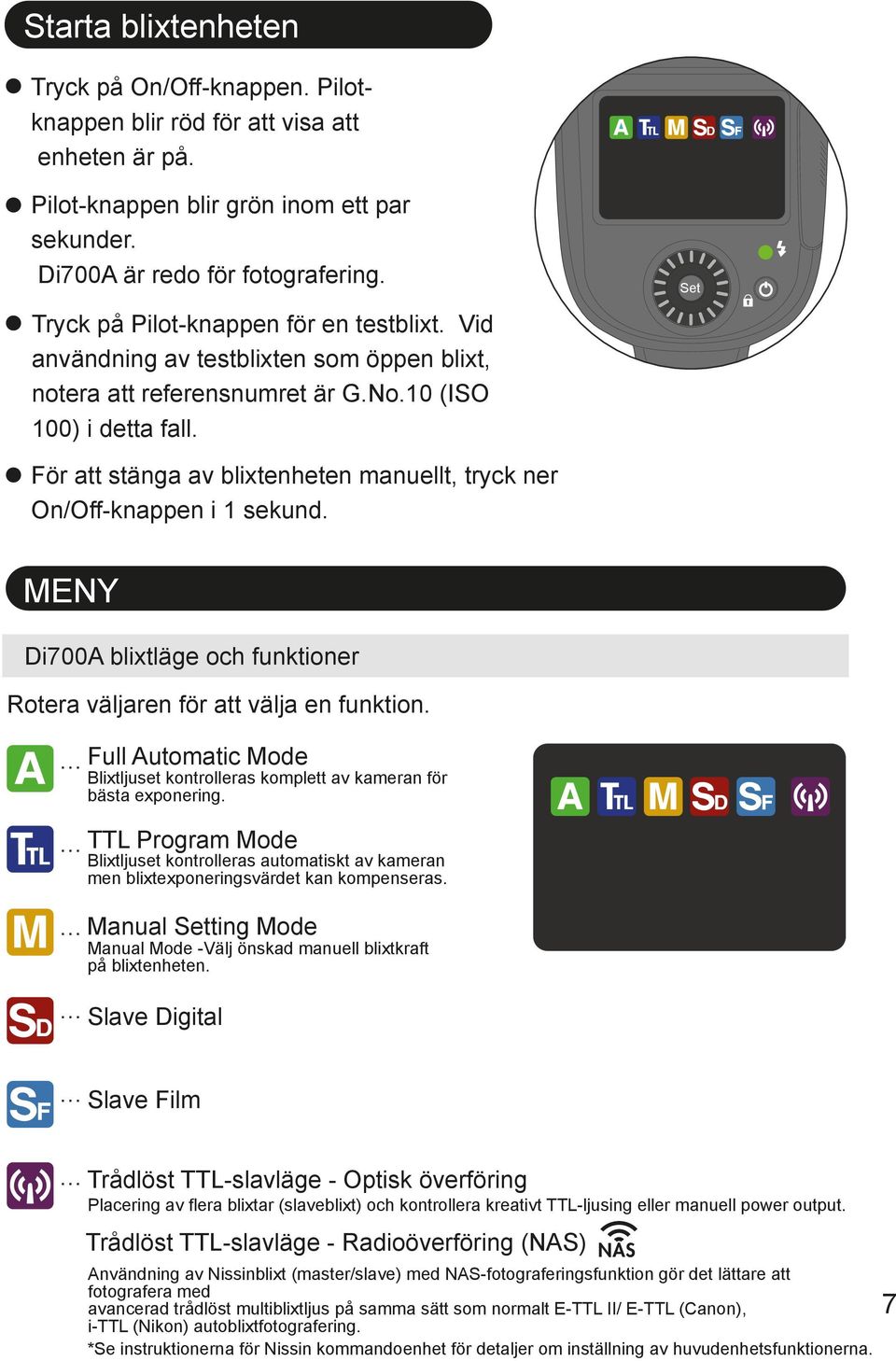

8 Starta blixtenheten Tryck på On/Off-knappen. Pilotknappen blir röd för att visa att enheten är på. Pilot-knappen blir grön inom ett par sekunder. Di700A är redo för fotografering. Tryck på Pilot-knappen för en testblixt. Vid användning av testblixten som öppen blixt, notera att referensnumret är G.No.10 (ISO 100) i detta fall. Set För att stänga av blixtenheten manuellt, tryck ner On/Off-knappen i 1 sekund. MENY Di700A blixtläge och funktioner Rotera väljaren för att välja en funktion. Full Automatic Mode Blixtljuset kontrolleras komplett av kameran för bästa exponering. TTL Program Mode Blixtljuset kontrolleras automatiskt av kameran men blixtexponeringsvärdet kan kompenseras. Manual Setting Mode Manual Mode -Välj önskad manuell blixtkraft på blixtenheten. Slave Digital Slave Film Trådlöst TTL-slavläge - Optisk överföring Placering av flera blixtar (slaveblixt) och kontrollera kreativt TTL-ljusing eller manuell power output. Trådlöst TTL-slavläge - Radioöverföring (NAS) NAS Användning av Nissinblixt (master/slave) med NAS-fotograferingsfunktion gör det lättare att fotografera med avancerad trådlöst multiblixtljus på samma sätt som normalt E-TTL II/ E-TTL (Canon), i-ttl (Nikon) autoblixtfotografering. *Se instruktionerna för Nissin kommandoenhet för detaljer om inställning av huvudenhetsfunktionerna. 7

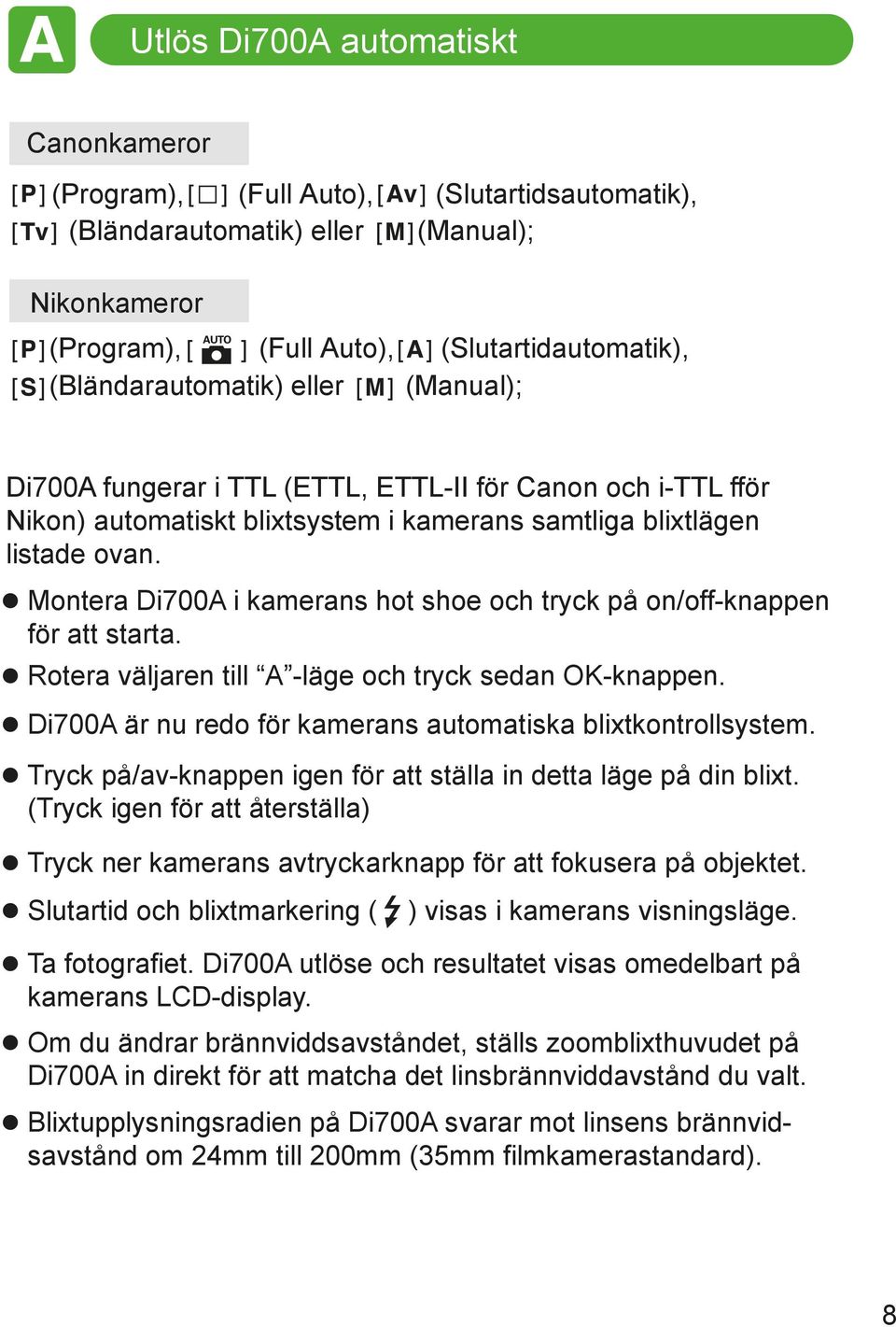

9 Utlös Di700A automatiskt Canonkameror (Program), (Full Auto), (Slutartidsautomatik), (Bländarautomatik) eller (Manual); Nikonkameror (Program), (Full Auto), (Slutartidautomatik), (Bländarautomatik) eller (Manual); Di700A fungerar i TTL (ETTL, ETTL-II för Canon och i-ttl fför Nikon) automatiskt blixtsystem i kamerans samtliga blixtlägen listade ovan. Montera Di700A i kamerans hot shoe och tryck på on/off-knappen för att starta. Rotera väljaren till A -läge och tryck sedan OK-knappen. Di700A är nu redo för kamerans automatiska blixtkontrollsystem. Tryck på/av-knappen igen för att ställa in detta läge på din blixt. (Tryck igen för att återställa) Tryck ner kamerans avtryckarknapp för att fokusera på objektet. Slutartid och blixtmarkering ( ) visas i kamerans visningsläge. Ta fotografiet. Di700A utlöse och resultatet visas omedelbart på kamerans LCD-display. Om du ändrar brännviddsavståndet, ställs zoomblixthuvudet på Di700A in direkt för att matcha det linsbrännviddavstånd du valt. Blixtupplysningsradien på Di700A svarar mot linsens brännvidsavstånd om 24mm till 200mm (35mm filmkamerastandard). 8

10 Ställ in kamerans fotoläge, välj brännviddsavstånd och ta fotografier med Di700A på din kamera. Di700A är ett komplement för att hjälpa dig ta kreativa och levande bilder. Nästan allt görs automatiskt av kameran. Du kontrollerar endast kameran. Läge Canon Nikon Slutartid Bländari nställni Kontroll på kameran Automatic Automatic Automatic Automatic Automatic Automatic Manuell Automatic Valfri tillgänglig slutartid kan Automatic Manuell Manuell Manuell Valfritt tillgängligt f-stop kan Valfri tillgänglig slutartid/ f-stop kan Synkroniseringsterminal Di700A är utrustad med en synkroniseringsterminal (X-terminal) för att ansluta en off camera-kabel. Detta möjliggör fotografering med blixtenheter som är separata från kameran. Denna funktion kan endast användas i manuellt läge. 9

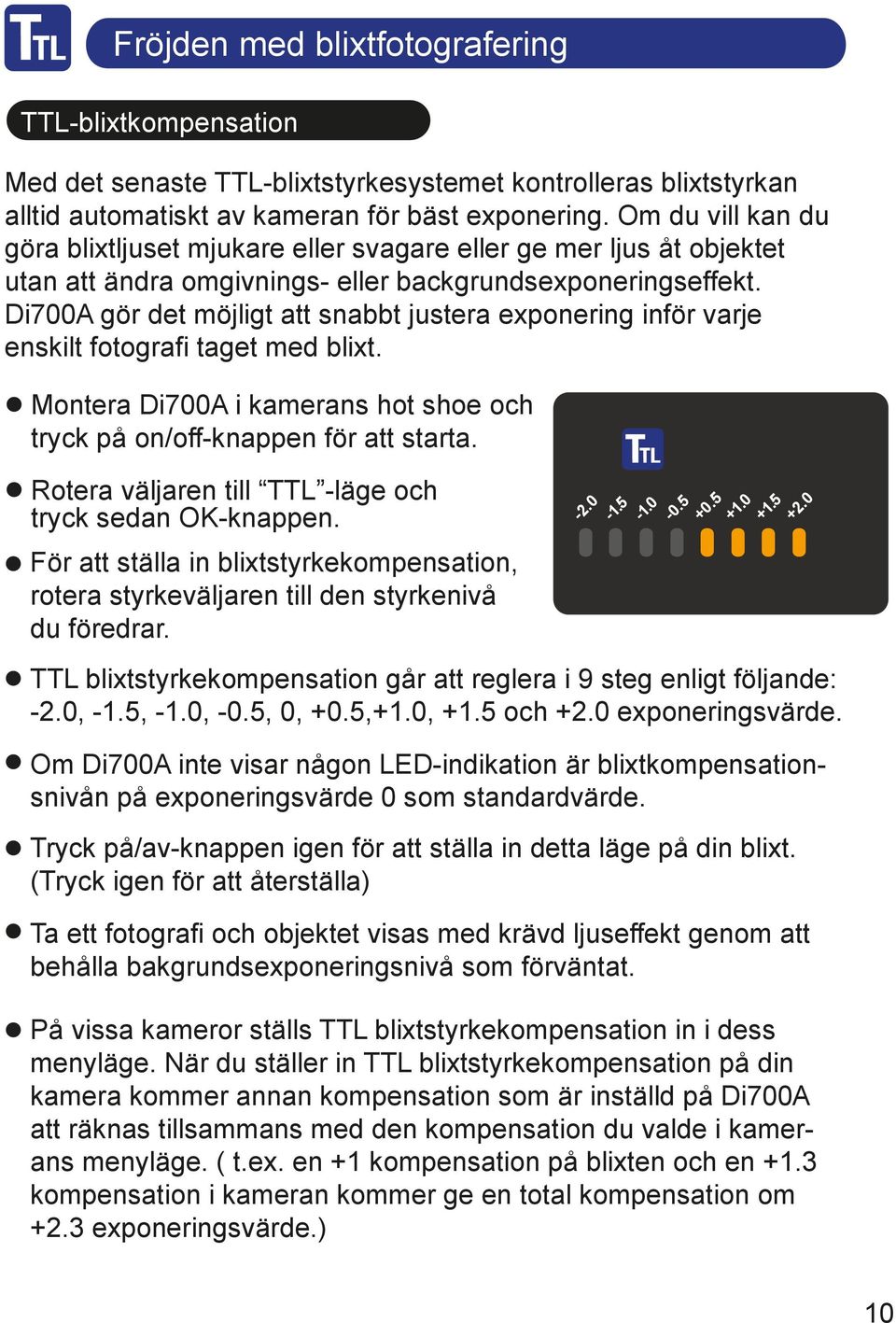

11 Fröjden med blixtfotografering TTL-blixtkompensation Med det senaste TTL-blixtstyrkesystemet kontrolleras blixtstyrkan alltid automatiskt av kameran för bäst exponering. Om du vill kan du göra blixtljuset mjukare eller svagare eller ge mer ljus åt objektet utan att ändra omgivnings- eller backgrundsexponeringseffekt. Di700A gör det möjligt att snabbt justera exponering inför varje enskilt fotografi taget med blixt. Montera Di700A i kamerans hot shoe och tryck på on/off-knappen för att starta. Rotera väljaren till TTL -läge och tryck sedan OK-knappen. För att ställa in blixtstyrkekompensation, rotera styrkeväljaren till den styrkenivå du föredrar TTL blixtstyrkekompensation går att reglera i 9 steg enligt följande: -2.0, -1.5, -1.0, -0.5, 0, +0.5,+1.0, +1.5 och +2.0 exponeringsvärde. Om Di700A inte visar någon LED-indikation är blixtkompensationsnivån på exponeringsvärde 0 som standardvärde. Ta ett fotografi och objektet visas med krävd ljuseffekt genom att behålla bakgrundsexponeringsnivå som förväntat. På vissa kameror ställs TTL blixtstyrkekompensation in i dess menyläge. När du ställer in TTL blixtstyrkekompensation på din kamera kommer annan kompensation som är inställd på Di700A att räknas tillsammans med den kompensation du valde i kamerans menyläge. ( t.ex. en +1 kompensation på blixten och en +1.3 kompensation i kameran kommer ge en total kompensation om +2.3 exponeringsvärde.) /128 1/64 1/32 1/16 1/8 1/4 1/2 1/1 Tryck på/av-knappen igen för att ställa in detta läge på din blixt. (Tryck igen för att återställa) 10

12 Manuell exponeringsblixt I vissa tillfällen eller för speciell gestaltning kan du behöva ta hjälp av din egna blixtexponering istället för den automatiskt kontrollerade exponeringen. Du kan ställa in Di700A på icke-automatiskt blixtläge och välja blixtläge i 8 olika nivåer. Montera Di700A i kamerans hot shoe och tryck på on/off-knappen för att starta. Rotera väljaren till M -läge och tryck sedan OK-knappen. Du kan välja blixtstyrka genom att rotera väljaren, från vänster till höger, 1/128 1/64 1/32 1/16 1/8 1/4 1/2 1/1 (Full) power. TTryck på/av-knappen igen för att ställa in detta läge på din blixt. (Tryck igen för att återställa) Ställ in blixtfotograferingsläge til antingen [ AV ](Canon), [ A ](Nikon) eller [ M ]. Välj önskat F-stop och/eller slutartid. Rikta kameran mot objektet och tryck av /128 1/64 1/32 1/16 1/8 1/4 1/2 1/1 11

13 Trådlös Slave-blixt Di700A är utrustad med ett trådlöst blixtsystem i form av en slave-enhet. Njut av kreativ fotografering med blixt med ett flertal ljuskällor från olika håll. 3 slave-lägen är integrerade, Slave Digital (SD) för digitalt förblixtsystem; Slave Film (SF) för analogt blixtsystem och trådlöst TTL-slav för trådlös styrning. Samtliga kanaler och grupper A/B/C kan användas. SD: Di700A synkroniseras med förblixtsystemet i detta läge. Huvudblixten skall ställas in på TTL-läge (E-TTL för Canon, i-ttl för Nikon). Du kan välja blixtstyrka genom att rotera väljaren, från vänster till höger, 1/128 1/64 1/32 1/16 1/8 1/4 1/2 1/1 (Full) power. Tryck på/av-knappen igen för att ställa in detta läge på din blixt. (Tryck igen för att återställa) /128 1/64 1/32 1/16 1/8 1/4 1/2 1/1 SF: Di700A synkroniseras med traditionellt enblixtsystem i detta läge. Huvudblixten skall ställas in på manuellt läge. Studioljussystem synkroniseras med detta läge. Läget är även tillgängligt för öppen blixt och för standardblixtar som finns på marknaden. Du kan välja blixtstyrka genom att rotera väljaren, från vänster till höger, 1/128 1/64 1/32 1/16 1/8 1/4 1/2 1/1 (Full) power. Tryck på/av-knappen en gång för att ställa in detta läge på din blixt. (Tryck igen för att återställa) Trådlöst TTL-slavläge - Optisk överföring För Canon- och Nikonsystem: Di700A synkroniseras med trådlöst blixtstyrningssystem i detta läge. För styrning av alla kanalgrupper A/B/C digital blixt. Du kan välja gruppen genom att rotera väljaren och sedan trycka på OK-knappen. Tryck på/av-knappen en gång för att ställa in detta läge på din blixt. (Tryck igen för att återställa) För att lämna gruppen, tryck på OK-knappen /128 1/64 1/32 1/16 1/8 1/4 1/2 1/ /128 1/64 1/32 1/16 1/8 1/4 1/2 1/1 Set /128 1/64 1/32 1/16 1/8 1/4 1/2 1/1 Set 12

14 Trådlös Slave-blixt Trådlöst TTL-slavläge - Radioöverföring (NAS) :För Canon och Nikon -system: Di700A synkroniseras med trådlöst blixtstyrningssystem i detta läge. För styrning av alla kanalgrupper A/B/C digital blixt. NAS Användning av Nissinblixt (master/slave) med NAS-fotograferingsfunktion gör det lättare att fotografera med avancerad trådlöst multiblixtljus på samma sätt som normal E-TTL II/ E-TTL/ i-ttl automatisk fotografering. När Di700A är sammankopplad med NAS kontrolleras funktion direkt av NAS-master. Användare måste endast välja grupp på Di700A Du kan välja gruppen genom att rotera väljaren och sedan trycka på OK-knappen. Tryck på/av-knappen igen för att ställa in detta läge på din blixt. (Tryck igen för att återställa) Tryck på OK-knappen för att lämna gruppen /128 1/64 1/32 1/16 1/8 1/4 1/2 1/1 Set Set /128 1/64 1/32 1/16 1/8 1/4 1/2 1/ /128 1/64 1/32 1/16 1/8 1/4 1/2 1/ NAS: TTL-läge NAS: Manuellt läge NAS: Zoomläge HÄNVISNING Nissinkommandoenheten monterad på kameran kallas huvudenhet. Di700A kommer att ställas in på radioöverföringsläge automatiskt när en NAS-huvudenhet är monterad. I annat fall ställs Di700A in på optisk överföring automatiskt. 13

15 Ställ in Di700A:s slave-blixt Sätt på Di700A. När lampan som indikerar att enheten är redo, rotera väljaren och tryck OK-knappen för att välja önskat läge. När blixten är inställd på SD eller SF-läge indikeras av blixtnivån upplyst LED. Rotera väljaren för att välja en annan blixtnivå om 1/128 1/64 1/32 1/16 1/8 1/4 1/2 1/1 (Full) power. Nivån du valt sparas i minnet och förblir oförändrad. Powernivån kommer att kontrolleras av huvudblixten när blixten är inställt på trådlöst läge. Fjärrkontrollen fungerar på alla kanaler och med grupper A/B/C. Ställ in slave-blixt på vilken plats som helst och rikta in blixthuvudet som önskat. I dåliga sensorförhållanden som t.ex. extremt ljusa förhållanden kan det förekomma att slavesensorn inte svarar på huvudblixten. Använd den medleverade blixthållaren. Placera Di700A på blixthållaren (kan placeras på en platt yta eller på ett stativ med hjälp av en skruv). HÄNVISNING Hot shoe-accessoarer av metall rekommenderas ej eftersom de kan orsaka elektrisk skada på den elektriska kontakten på blixtens hot shoe. 14

16 Fotografera objektet Ställ in kameran på blixtfotograferingsläge. Rikta kameran mot objektet och tryck av. Slaveblixten synkroniseras med huvudblixten och ger ytterligare ljus från annat önskat håll. Energisparsystemet för stand by-läge fungerar ej i slavläge. Automatisk avstängningsfunktion är aktiverat. Enheten stängs automatiskt av vid inaktivitet i över 60 minuter. Zoominställningspositionen för brännviddsavstånd 35 mm ställs in automatiskt medan Di700A används som slave-enhet. För att återställa blixtenheten till annat läge, tryck på lägesväljarknappen för TTL och/eller manuellt läge. HSS High-Speed Synchronization Di700A stödjer slutartider upp till 1/8,000 sek. High-speed Sync: A, M, TTL, Trådlöst läge. Aktivera HSS (Canon) / Auto FP (Nikon) på kameran. För installation och inställningar, se kamerans bruksanvisning. Höghastighetsläget använder mer energi. För att skydda blixten mot överhettning, kan laddningstiden förlängas till minst 7 sekunder. 15

17 Fill-inblixt och ljusspridarpanel För korta avstånd eller porträttblixtfotografering om ljuset inte är för skarpt eller för starkt. Använd fill-inreflektorblixt eller sprid ljuset. Om objektet är nära (inom 2 meter), vrid upp blixthuvudet 90 uppåt och dra ut fill-inreflektorn enligt bilden. Ta fotografiet som vanligt. En blixt från fillinblixten fräschar upp objektet på ett naturligt sätt Denna lilla blixt kommer också till nytta vid fotografering av barn. Denna teknik kommer också väl till hands för att eliminera skuggor på objektet under t.ex. ett träd. För porträttfotografering, dra ut ljusspridarpanelen och placera den över blixtfönstret enligt bilden. Ljusspridarpanelen gör blixtljuset mjukare och skapar en livlig färgeffekt. Eftersom ljusspridarpanelen expanderar ljusområdet täcker det 16 mm (11mm) brännviddavståndslinser. 16

18 Studsljus Om du placerar objektet framför en vägg kan en onödigt skarp skugga skapas på väggen bakom som resulterar i ett dåligt fotografi. Studsa bort ljuset på taket eller väggen genom att göra ljuset på objektet mjukare. Skuggan försvinner då. Tryck på roteringslåset för att vrida blixthuvudet uppåt och nedåt. Blixthuvudet kan vridas uppåt till 45 >60 >75 >90 och nedåt till 7 Tryck på roteringslåset för att luta blixthuvudet åt vänster sida om 30 >60 >90 >120 >150 >180 eller till höger 30 >60 >90 >120 >150 >180. Genom att ställ in huvudet på uppåt/nedåt/sidled kan du rikta huvudet åt olika håll (se bild). När blixthuvudet stannar i vändande position eller lutande position ställs zoominställningspositionen på Di700A in automatiskt för en 50 mm brännviddsavståndslins. I detta fall bör väggen eller taket vara en platt yta och vit färg är att föredra. Färgade väggar eller tak kan reflektera färg på objektet. AF assistljusutsöndrare I mörka ljusförhållanden eller på mörka kommer AF assistljus att utsöndra ljusstrålen automatiskt och lysa upp objektet. Detta gör det lättare för kameran att fokusera på objektet i mörker. Ljusstrålen syns dock inte i fotografiet. 17

19 Extern kraftkälla Antalet blixtar ökar och laddningstiden förkortas vid användning av extern kraftkälla. Följande externa kraftkällor finns tillgängliga som alternativ. Nissin Power Pack PS 8 Nissin Power Pack PS300 Canon CP-E4 Nikon SD-8A/ SD seconds 0.8 seconds 1.5 seconds 2.6 seconds (SD-8A) 1.5 seconds (SD-9) Di700A stängs av automatiskt när full blixtstyrka används över 20 till 30 gånger för att skydda blixtkretssystemet mot överhettning. Enheten sätts på igen efter 15 minuter av inaktivitet. Pilot-knappen kommer att blinka rött var 1,5 sekund. Vänligen notera att grundläggande drift styrs av huvudbatterierna (batterimagasin) i blixtenheten och att blixtstyrningssystemet ej fungerar om batterierna är tomma. Byt ut batterierna om uppladdningstiden blir längre än 30 sekunder. 18

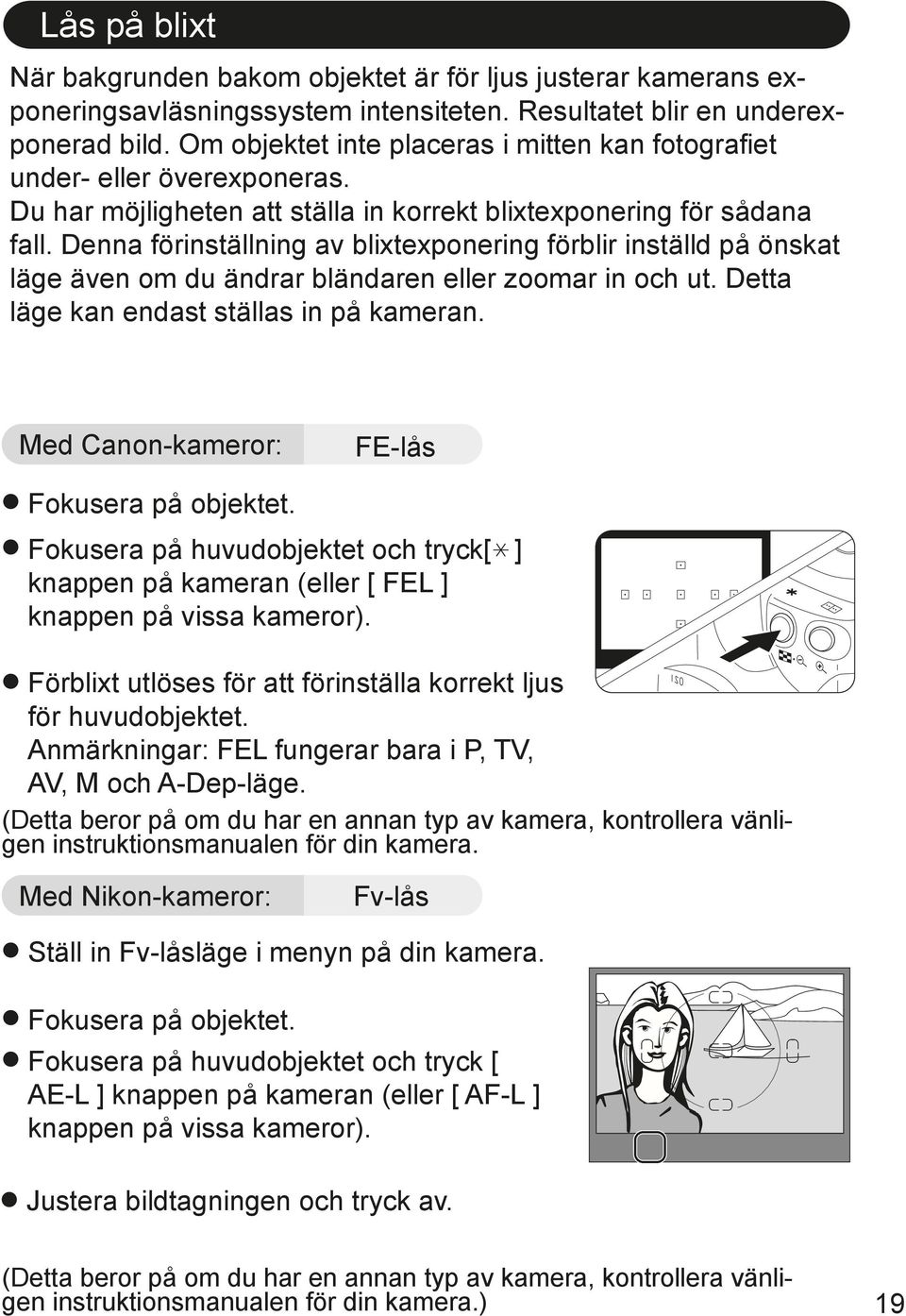

20 Lås på blixt När bakgrunden bakom objektet är för ljus justerar kamerans exponeringsavläsningssystem intensiteten. Resultatet blir en underexponerad bild. Om objektet inte placeras i mitten kan fotografiet under- eller överexponeras. Du har möjligheten att ställa in korrekt blixtexponering för sådana fall. Denna förinställning av blixtexponering förblir inställd på önskat läge även om du ändrar bländaren eller zoomar in och ut. Detta läge kan endast ställas in på kameran. Med Canon-kameror: FE-lås Fokusera på objektet. Fokusera på huvudobjektet och tryck[ ] knappen på kameran (eller [ FEL ] knappen på vissa kameror). Förblixt utlöses för att förinställa korrekt ljus för huvudobjektet. Anmärkningar: FEL fungerar bara i P, TV, AV, M och A-Dep-läge. (Detta beror på om du har en annan typ av kamera, kontrollera vänligen instruktionsmanualen för din kamera. Med Nikon-kameror: Fv-lås Ställ in Fv-låsläge i menyn på din kamera. Fokusera på objektet. Fokusera på huvudobjektet och tryck [ AE-L ] knappen på kameran (eller [ AF-L ] knappen på vissa kameror). Justera bildtagningen och tryck av. (Detta beror på om du har en annan typ av kamera, kontrollera vänligen instruktionsmanualen för din kamera.) 19

21 Endast för Nikonversion Följande funktioner finns tillgängliga på Nikonkameror. Vänligen se din kameratillverkares användarmanual för detaljer. Långsam slutarkronisering Blixten kontrolleras med långsam slutartid för korrekt exponering av både huvudobjektet och bakgrunden i ljusförhållanden med lite ljus eller nattetid. Röda ögon-funktion Di700A utlöser tre kontrollerade blixtar precis innan fotografiet tas för att undvika röda ögon. Röda ögon-funktionen kan kombineras med långsam sync. Ridåslutarsynkronisering Ridåslutarsynkronisering gör att blixten utlöses precis innan ridåslutaren stängs. Genom att använda denna funktion i kombination med långsam slutartid skapas markeringar som ser ut att röra på sig bakom ett objekt som rör på sig. 20

22 Specifikationer Typ Guide no. (vid ISO 100 i m) Brännvidsavstånd Kraftkälla Batteriladdningssystem Laddningstid Antal blixtar (ca) Blixtlängd Färgtemperatur Exponeringskontroll Trådlöst läge TTL-kompensation på blixt Vridposition Blixtexponeringskontroll AF-assistljusavstånd Operatörspanel Externa serviceportar Extern kraftkälla Accessoarer Dimensions Vikt för digital SLR-kameror från Canon och Nikon GN54 (vid 200mm zoomhuvudposition)/ GN48 (vid 105mm zoomhuvudposition) mm (16mm vid användning av inbyggd bred panel) 4 x LR6 batterier (Storlek AA Ni-MH eller litiumbatterier användbara) Snabb laddning Batterimagasin BM sekunder flashes 1/800-1/30,000 sekunder 5,600k E-TTL II/ E-TTL (Canon) och i-ttl (Nikon) trådlöst TTL-slav: Optisk överföring och radioöverföring (NAS). Non-TTL Slave (SD-läge och SF-läge) -2 till +2 exponeringsvärde med 1/2 exponeringsvärdeökning Upp: 90, Ned: 7, Vänster: 180, Höger 180 (med lutande blixthuvud/ rotaterande låsutlösarknapp) Synkronisering med 1:a ridån, Synkronisering med 2:a ridån, höghastighetsssynkronisering, Röda ögon-funktion, långsam synkronisering (endast tillgänglig på Nikonmodell), FE / FV-lås (inställt på kamera) 0.7 6m Färgdisplay (LED), väljare Extern kraftkällasockel, PC-terminal, 3.5mm synkroniseringssockel Servicesockel för extern kraftkälla (valfritt tillbehör) Nissin Power Power Pack PS300/ PS 8 Mjuk bärväska, blixthållare (med skruv) 140(H) x 75(B) x 115(D) mm 381g (utan batterier) 21

23 Guidenummertabell Guidenummer vid manuellt exponeringsläge (ISO 100 i meter) Zoomposition 24mm Blixtnivå Full 1/2 1/4 1/8 1/16 1/32 1/64 1/ mm mm mm mm mm mm mm mm Felsökning Blixtenheten laddas inte. Batterierna är ej korrekt insatta. >>> Placera batterierna korrekt. Batterierna är tomma >>> Byt ut batterierna om uppladdningstiden går över 30 sekunder. Blixtenheten utlöses ej. Blixtenheten är ej ordentligt fastklickad på kameran. >>> Montera fast blixtenheten ordentligt på kamerans hot shoe. Blixtenheten har slagits av automatiskt. >>> Sätt på blixtenheten igen. Fotografiet som är taget med blixt är överexponerat eller underexponerat. Ett reflekterande objekt eller hög ljusstyrka befinner sig i närheten >>> Använd FE eller Fv-lås. Enheten är inställd på manuellt exponeringsläge. >>> Ställ in på TTL-läge eller annan blixtstyrkenivå. 22

24 Garanti Om felet beror på följande orsaker kan garantin bli ogiltig. Vänligen kontrollera respektive garantivillkor för detaljer (beror på i vilket land enheten köptes). 1. Produkten används in i enlighet med instruktionsmanualen. 2. Produkten har reparerats eller ändrats av annan reparatör än auktoriserad reparatör. 3. Produkten har används med inkompatibla kameror, linser, adapters och liknande accessoarer tillverkade av tredje man. 4. Fel eller skada orsakad av brand, jordbävning, översvämning, föroreningar eller liknande naturkatastrofer. 5. Produkten har lagrats i dammiga, fuktiga, extremt varma eller dåliga förhållanden. 6. Repor, fläckar, krosskador eller våldsam användning eller behandling. 7. Garantikort utan namn på inköpsställe eller stämplat inköpsdatum eller garantikort fattas. 23

25 Nissin Japan Ltd., Tokyo Nissin Marketing Ltd., Hong Kong Design och specifikationer kan utan vidare information ändras när som helst. 700A.Rev
