Båttrailers Båtvagnar

Transkript

1 Båttrailers Båtvagnar

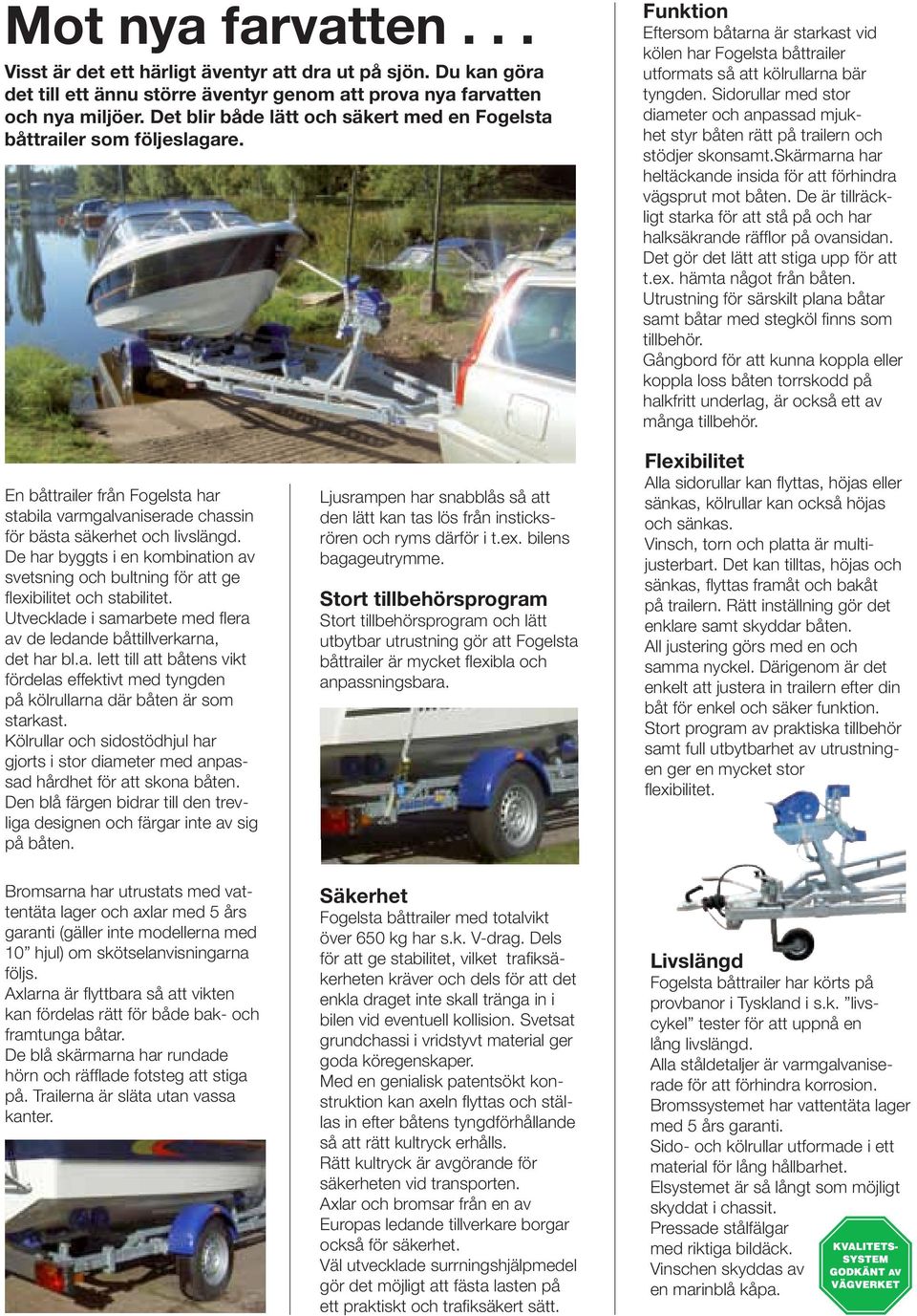

2 Mot nya farvatten... Visst är det ett härligt äventyr att dra ut på sjön. Du kan göra det till ett ännu större äventyr genom att prova nya farvatten och nya miljöer. Det blir både lätt och säkert med en Fogelsta båttrailer som följeslagare. Funktion Eftersom båtarna är starkast vid kölen har Fogelsta båttrailer utformats så att kölrullarna bär tyngden. Sidorullar med stor diameter och anpassad mjukhet styr båten rätt på trailern och stödjer skonsamt.skärmarna har heltäckande insida för att förhindra vägsprut mot båten. De är tillräckligt starka för att stå på och har halksäkrande räfflor på ovansidan. Det gör det lätt att stiga upp för att t.ex. hämta något från båten. Utrustning för särskilt plana båtar samt båtar med stegköl finns som tillbehör. Gångbord för att kunna koppla eller koppla loss båten torrskodd på halkfritt underlag, är också ett av många tillbehör. En båttrailer från Fogelsta har stabila varmgalvaniserade chassin för bästa säkerhet och livslängd. De har byggts i en kombination av svetsning och bultning för att ge flexibilitet och stabilitet. Utvecklade i samarbete med flera av de ledande båttillverkarna, det har bl.a. lett till att båtens vikt fördelas effektivt med tyngden på kölrullarna där båten är som starkast. Kölrullar och sidostödhjul har gjorts i stor diameter med anpassad hårdhet för att skona båten. Den blå färgen bidrar till den trevliga designen och färgar inte av sig på båten. Ljusrampen har snabblås så att den lätt kan tas lös från insticksrören och ryms därför i t.ex. bilens bagageutrymme. Stort tillbehörsprogram Stort tillbehörsprogram och lätt utbytbar utrustning gör att Fogelsta båttrailer är mycket flexibla och anpassningsbara. Flexibilitet Alla sidorullar kan flyttas, höjas eller sänkas, kölrullar kan också höjas och sänkas. Vinsch, torn och platta är multijusterbart. Det kan tilltas, höjas och sänkas, flyttas framåt och bakåt på trailern. Rätt inställning gör det enklare samt skyddar båten. All justering görs med en och samma nyckel. Därigenom är det enkelt att justera in trailern efter din båt för enkel och säker funktion. Stort program av praktiska tillbehör samt full utbytbarhet av utrustningen ger en mycket stor flexibilitet. Bromsarna har utrustats med vattentäta lager och axlar med 5 års garanti (gäller inte modellerna med 10 hjul) om skötselanvisningarna följs. Axlarna är flyttbara så att vikten kan fördelas rätt för både bak- och framtunga båtar. De blå skärmarna har rundade hörn och räfflade fotsteg att stiga på. Trailerna är släta utan vassa kanter. Säkerhet Fogelsta båttrailer med totalvikt över 650 kg har s.k. V-drag. Dels för att ge stabilitet, vilket trafiksäkerheten kräver och dels för att det enkla draget inte skall tränga in i bilen vid eventuell kollision. Svetsat grundchassi i vridstyvt material ger goda köregenskaper. Med en genialisk patentsökt konstruktion kan axeln flyttas och ställas in efter båtens tyngdförhållande så att rätt kultryck erhålls. Rätt kultryck är avgörande för säkerheten vid transporten. Axlar och bromsar från en av Europas ledande tillverkare borgar också för säkerhet. Väl utvecklade surrningshjälpmedel gör det möjligt att fästa lasten på ett praktiskt och trafiksäkert sätt. Livslängd Fogelsta båttrailer har körts på provbanor i Tyskland i s.k. livscykel tester för att uppnå en lång livslängd. Alla ståldetaljer är varmgalvaniserade för att förhindra korrosion. Bromssystemet har vattentäta lager med 5 års garanti. Sido- och kölrullar utformade i ett material för lång hållbarhet. Elsystemet är så långt som möjligt skyddat i chassit. Pressade stålfälgar med riktiga bildäck. Vinschen skyddas av en marinblå kåpa.

3 Obromsade båttrailer Båttrailer för lättare båtar. Hastighetsreglerna tillåter 80 km/h med obromsad släpvagn med en totalvikt upp till bilens halva tjänstevikt, dock högst 750 kg. Obs! Läs i bilens reg. bevis hur tungt obromsat släp bilen får dra. Utskjutbara ljusramper Av trafiksäkerhetsskäl använder Thule Trailers utskjutbara ljusramper till alla båttrailer. På andra båttrailer med fast montering skyms belysningen av den lastade båten. Förutom att det är trafikfarligt, kan man bli stoppad och förbjuden att fortsätta transporten om belysningen är skymd. 404U Toltalvikt kg 400 Tjänstevikt kg 120 Lastvikt kg 280 Toltal längd cm 473 Totalt bredd cm x10 Stödhjul Båtlängd m 4.3 Antal kölrullar 2 Antal sidrullar 2 504U Toltalvikt kg 500 Tjänstevikt kg 120 Lastvikt kg 380 Toltal längd cm 473 Totalt bredd cm x10 Stödhjul Båtlängd m 4.3 Antal kölrullar 2 Antal sidrullar 4 654U Toltalvikt kg 650 Tjänstevikt kg 210 Lastvikt kg 440 Toltal längd cm 537 Totalt bredd cm 189 Stödhjul Båtlängd m 5 Antal kölrullar 2 Antal sidrullar 4 754U Toltalvikt kg 750 Tjänstevikt kg 210 Lastvikt kg 540 Toltal längd cm 537 Totalt bredd cm 189 Stödhjul Ja Båtlängd m 5 Antal kölrullar 2 Antal sidrullar 4 754U lång Toltalvikt kg 750 Tjänstevikt kg 230 Lastvikt kg 520 Toltal längd cm 588 Totalt bredd cm 189 Stödhjul Ja Båtlängd m 5,5 Antal kölrullar 3 Antal sidrullar 4

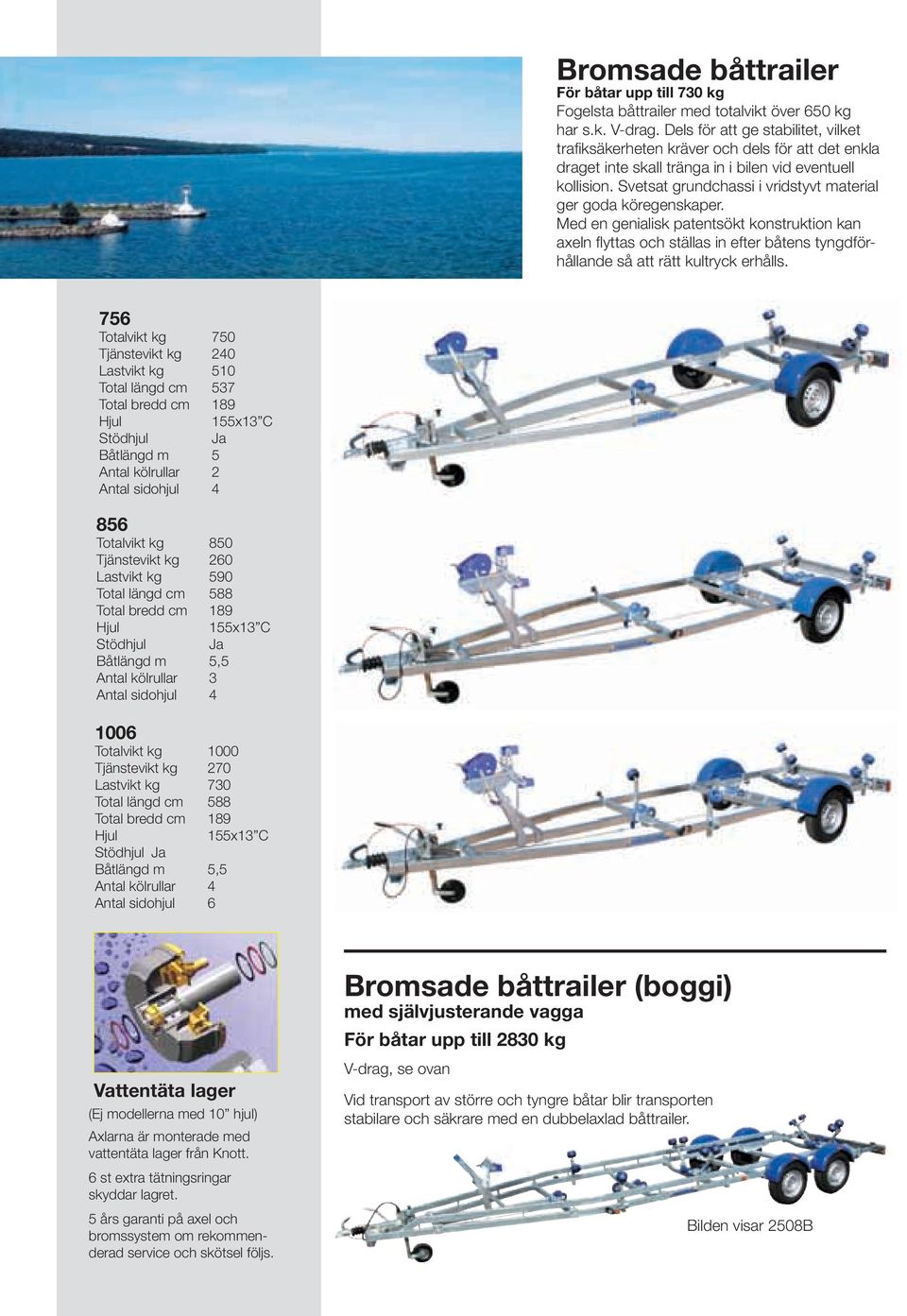

4 Bromsade båttrailer För båtar upp till 730 kg Fogelsta båttrailer med totalvikt över 650 kg har s.k. V-drag. Dels för att ge stabilitet, vilket trafiksäkerheten kräver och dels för att det enkla draget inte skall tränga in i bilen vid eventuell kollision. Svetsat grundchassi i vridstyvt material ger goda köregenskaper. Med en genialisk patentsökt konstruktion kan axeln flyttas och ställas in efter båtens tyngdförhållande så att rätt kultryck erhålls. 756 Totalvikt kg 750 Tjänstevikt kg 240 Lastvikt kg 510 Total längd cm 537 Total bredd cm 189 Båtlängd m 5 Antal kölrullar 2 Antal sidohjul Totalvikt kg 850 Tjänstevikt kg 260 Lastvikt kg 590 Total längd cm 588 Total bredd cm 189 Båtlängd m 5,5 Antal kölrullar 3 Antal sidohjul Totalvikt kg 1000 Tjänstevikt kg 270 Lastvikt kg 730 Total längd cm 588 Total bredd cm 189 Båtlängd m 5,5 Antal kölrullar 4 Antal sidohjul 6 Vattentäta lager (Ej modellerna med 10 hjul) Axlarna är monterade med vattentäta lager från Knott. 6 st extra tätningsringar skyddar lagret. 5 års garanti på axel och bromssystem om rekommenderad service och skötsel följs. Bromsade båttrailer (boggi) med självjusterande vagga För båtar upp till 2830 kg V-drag, se ovan Vid transport av större och tyngre båtar blir transporten stabilare och säkrare med en dubbelaxlad båttrailer. Bilden visar 2508B

5 Bromsade båttrailer med självjusterande vagga För båtar upp till 1380 kg V-drag, se sidan 4 Utrustade med självjusterande vagga som automatiskt ställer in både sidorullar och kölrulle efter båtens form. Den självjusterande vaggan styr upp båten rakt på trailern med vikten vilande på kölrullarna. Det gör det lättare och säkrare att ta upp och sjösätta båten Totalvikt kg 1100 Tjänstevikt kg 290 Lastvikt kg 810 Total längd cm 623 Total bredd cm 189 Båtlängd m 6 Antal kölrullar 4 Antal sidorullar Totalvikt kg 1300 Tjänstevikt kg 360 Lastvikt kg 940 Total längd cm 652 Total bredd cm Rx14 Båtlängd m 6,6 Antal kölrullar 4 Antal sidorullar Totalvikt kg 1500 Tjänstevikt kg 400 Lastvikt kg 1100 Total längd cm 652 Total bredd cm Rx14 C Båtlängd m 6,6 Antal kölrullar 4 Antal sidorullar 8 Modell 1508B 1608B 2008B 2508B 3008B 3508B Totalvikt kg Tjänstevikt kg Lastvikt kg Total längd cm Total bredd cm Rx13 C 155Rx13 C 155Rx13 C 155Rx13 C 185Rx14 C 185Rx14 C Ja Ja Ja Ja Ja Båtlängd m 6,6 7,2 7,2 7,8 7,8 7,8 Antal kölrullar Antal sidorullar Totalvikt kg 1800 Tjänstevikt kg 420 Lastvikt kg 1380 Total längd cm 652 Total bredd cm Rx14 C Båtlängd m 6,6 Antal kölrullar 4 Antal sidorullar 8 Bild: Se Modell 1508

6 Båtupptagningsvagnar För kortare transporter av båtar. Båtvagnar utan broms och fjädring, klassas som efterfordon och får framföras i 30 km/h, dock ej på motorväg eller motortrafikled. LGF-skylt krävs. Fr.o.m. 1 januari 2005 krävs alltid blinkers, dessutom vid färd i mörker, beslysning. Fogelsta båtupptagningsvagnar är lika genuint byggda som Fogelsta båttrailer med helsvetsat varmgalvaniserat chassi. Båthandkärra Last 350 kg Båtlängd ca 4 m Totallängd 315 cm Totalbredd 142 cm Vikt 35 kg Lätt demonterbar BUV 502 Tjänstevikt kg 90 Lastvikt kg 500 Total längd cm 444 Totalbredd cm x10 Stödhjul Båtlängd m 4,8 Antal kölrullar 2 Antal sidorullar 2 BUV 852 Tjänstevikt kg 150 Lastvikt kg 850 Total längd cm 520 Totalbredd cm Rx13 C Stödhjul Båtlängd m 5,5 Antal kölrullar 3 Antal sidorullar 4 BUV 1102 Tjänstevikt kg 200 Lastvikt kg 1100 Total längd cm 595 Totalbredd cm Rx13 C Båtlängd m 6,0 Antal kölrullar 3 Antal sidorullar 6

7 Belysning Vid körning på allmän väg med båtupptagningsvagn krävs alltid blinkers. Efter mörkrets inbrott krävs dessutom belysning. Detta belysningsset monteras lätt på båtupptagningsvagnen och i bilens släpvagnskontakt. OBS! Belysning och LGF skylt finns som tillbehör. BUV 1252 Tjänstevikt kg 250 Lastvikt kg 1250 Total längd cm 625 Totalbredd cm Rx14 Båtlängd m 6,3 Antal kölrullar 4 Antal sidorullar 8 BUV 1502 Tjänstevikt kg 300 Lastvikt kg 1500 Total längd cm 625 Totalbredd cm Rx14 C Båtlängd m 6,5 Antal kölrullar 5 Antal sidorullar 6 BUV 2002 Tjänstevikt kg 400 Lastvikt kg 2000 Total längd cm 725 Totalbredd cm Rx14 Båtlängd m 7,2 Antal kölrullar 5 Antal sidorullar 10 BUV 2502 Tjänstevikt kg 500 Lastvikt kg 2500 Total längd cm 775 Totalbredd cm Rx14 C Båtlängd m 7,8 Antal kölrullar 6 Antal sidorullar 12 BUV 3002 Tjänstevikt kg 520 Lastvikt kg 3000 Total längd cm 775 Totalbredd cm Rx14 C Båtlängd m 7,8 Antal kölrullar 6 Antal sidorullar 12

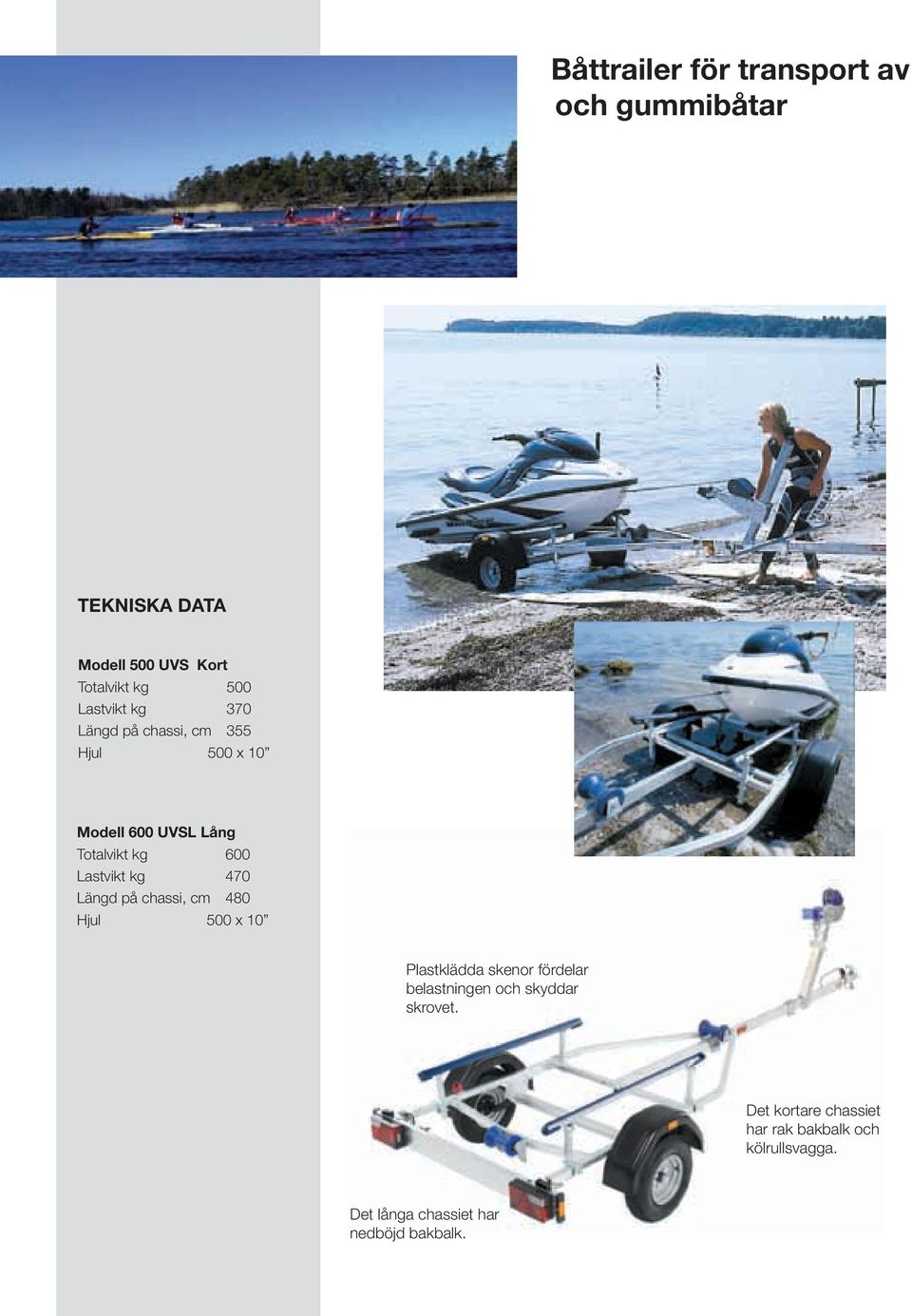

8 Båttrailer för transport av och gummibåtar TEKNISKA DATA Modell 500 UVS Kort Totalvikt kg 500 Lastvikt kg 370 Längd på chassi, cm x 10 Modell 600 UVSL Lång Totalvikt kg 600 Lastvikt kg 470 Längd på chassi, cm x 10 Plastklädda skenor fördelar belastningen och skyddar skrovet. Det kortare chassiet har rak bakbalk och kölrullsvagga. Det långa chassiet har nedböjd bakbalk.

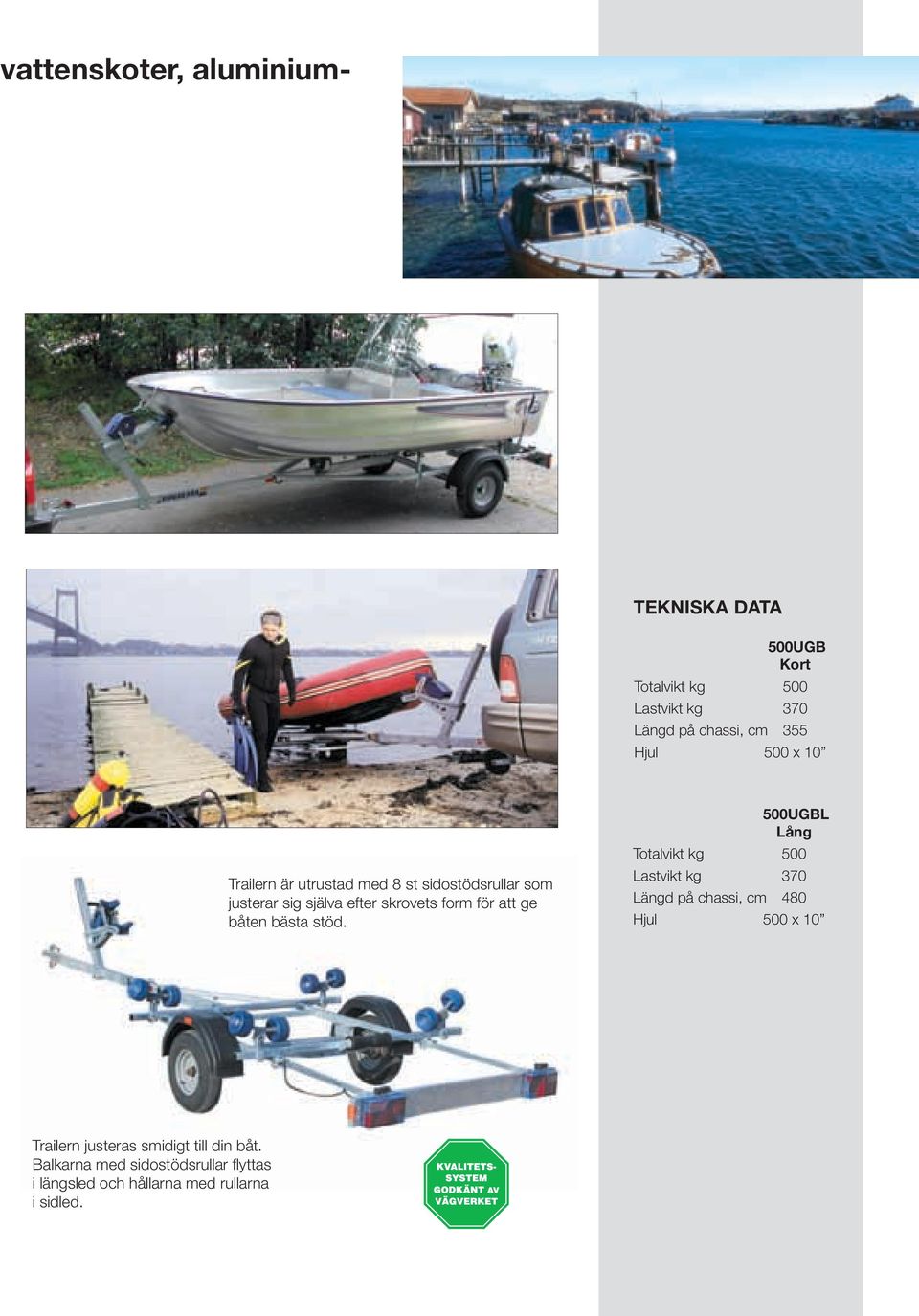

9 vattenskoter, aluminium- TEKNISKA DATA 500UGB Kort Totalvikt kg 500 Lastvikt kg 370 Längd på chassi, cm x 10 Trailern är utrustad med 8 st sidostödsrullar som justerar sig själva efter skrovets form för att ge båten bästa stöd. 500UGBL Lång Totalvikt kg 500 Lastvikt kg 370 Längd på chassi, cm x 10 Trailern justeras smidigt till din båt. Balkarna med sidostödsrullar flyttas i längsled och hållarna med rullarna i sidled.

10 Båttrailer för segelbåtar Speciellt byggd för att transportera segelbåtar. TEKNISKA DATA 2008BK Totalvikt kg 2000 Tjänstevikt kg 560 Lastvikt kg 1440 Totallängd cm 750 Totalbredd cm Rx13 C Ja Kraftiga stödben med stödplattor som kan ställas i höjd och vinkel. Inställbart stävstöd. 3008BK Totalvikt kg 3000 Tjänstevikt kg 680 Lastvikt kg 2320 Totallängd cm 750 Totalbredd cm Rx14 C Ja Kölstöd med rulle som styr kölen/båten på plats vid lastning med kran.

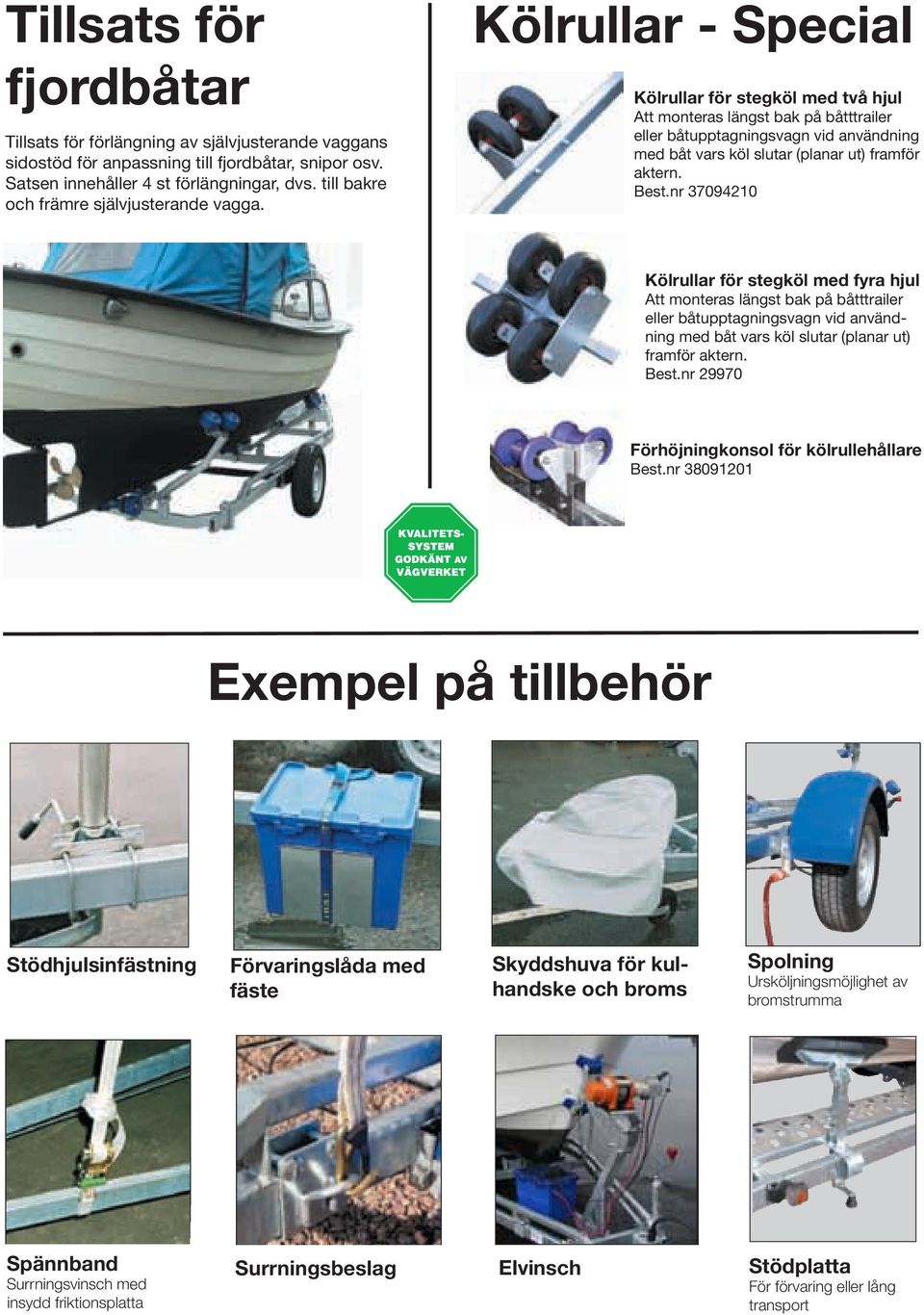

11 Tillsats för fjordbåtar Tillsats för förlängning av självjusterande vaggans sidostöd för anpassning till fjordbåtar, snipor osv. Satsen innehåller 4 st förlängningar, dvs. till bakre och främre självjusterande vagga. Kölrullar - Special Kölrullar för stegköl med två hjul Att monteras längst bak på båtttrailer eller båtupptagningsvagn vid användning med båt vars köl slutar (planar ut) framför aktern. Best.nr Kölrullar för stegköl med fyra hjul Att monteras längst bak på båtttrailer eller båtupptagningsvagn vid användning med båt vars köl slutar (planar ut) framför aktern. Best.nr Förhöjningkonsol för kölrullehållare Best.nr Exempel på tillbehör Stödhjulsinfästning Förvaringslåda med fäste Skyddshuva för kulhandske och broms Spolning Ursköljningsmöjlighet av bromstrumma Spännband Surrningsvinsch med insydd friktionsplatta Surrningsbeslag Elvinsch Stödplatta För förvaring eller lång transport

12 Flyttbar axel Heltäckande skärm Skyddar båten mot vägsprut Stora mjuka rullar Färgar inte av sig Gångbord med halkskydd För säkrare koppling av båten. Flodstyrning Styr in båten vid strömt vatten Höj- och sänkbara kölrullar Förlängda sidostöd Patenterad axelinfästning ger flyttbar axel = rätt kultryck Vattentäta hjullager Ej på trailers med 10 hjul Extra fotsteg Reservhjulshållare Lastflak 128x258 cm Ökar användningsmöjligheterna av båttrailern Båtmotorkärra Last 100 kg SÄKERHET OCH FLEXIBILITET Thule Trailers AB Industrigatan 16, Jönköping Tel , Fax Återförsäljare: Henrix Grafiska AB 1.08 Bl Vi reserverar oss för förändringar och tryckfel.
