Projekthandling avseende kanalisation för Fibernät Torhamn Väst byanät.

Transkript

1 Projekthandling avseende kanalisation för Fibernät Torhamn Väst byanät. Innehållsförteckning Inledning... 4 Definitioner... 4 Access... 4 Anslutningsnod... 4 Anslutningsnät... 4 Användarnod... 4 Fiberkoncentrationspunkt... 4 Kabelutsättningspunkt... 4 Områdesnät... 4 Schakt, krav och anvisningar... 5 Plöjning... 5 Alternativa schaktmetoder... 5 Kringfyllnad... 5 Rakt och plant... 6 Materialhantering... 6 Skadad mikrokanalisation... 6 Korsning av väg... 6 Korsning av mindre väg... 6 Schakt i åkermark eller där jordbearbetning kan förekomma Schakt på tomtmark... 6 Extra skyddsrör... 6 Återställning... 7 Gnagare... 7 Luftledningar... 7 Sida 1 av 17

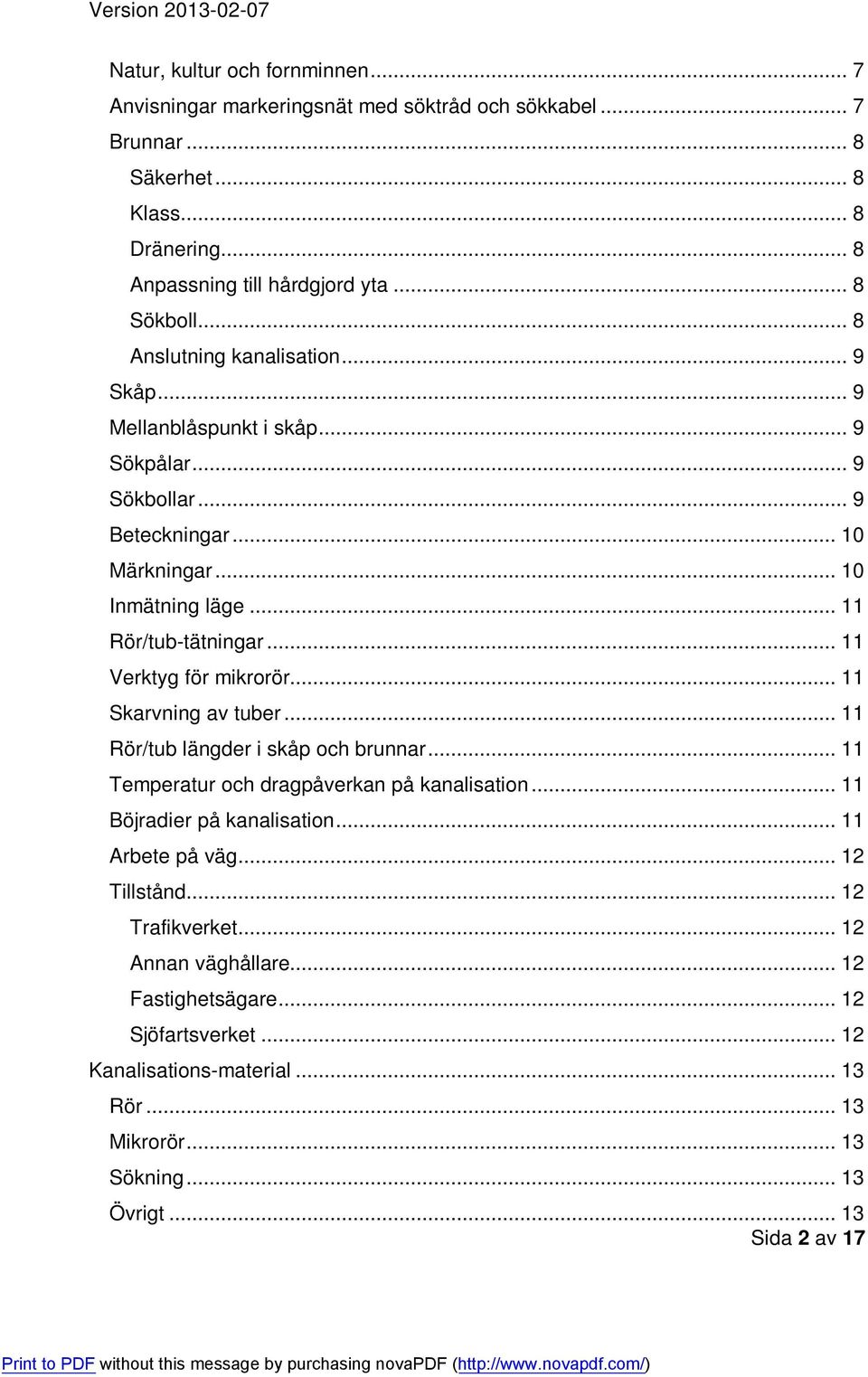

2 Natur, kultur och fornminnen... 7 Anvisningar markeringsnät med söktråd och sökkabel... 7 Brunnar... 8 Säkerhet... 8 Klass... 8 Dränering... 8 Anpassning till hårdgjord yta... 8 Sökboll... 8 Anslutning kanalisation... 9 Skåp... 9 Mellanblåspunkt i skåp... 9 Sökpålar... 9 Sökbollar... 9 Beteckningar Märkningar Inmätning läge Rör/tub-tätningar Verktyg för mikrorör Skarvning av tuber Rör/tub längder i skåp och brunnar Temperatur och dragpåverkan på kanalisation Böjradier på kanalisation Arbete på väg Tillstånd Trafikverket Annan väghållare Fastighetsägare Sjöfartsverket Kanalisations-material Rör Mikrorör Sökning Övrigt Sida 2 av 17

3 Dimensionering av kanalisation Anslutningsnod Tillstånd Elservis Söktrådar i markeringsnät och ELLY sökkablar Dokumentation geografiskt läge Uppgifts och ansvarsfördelning Funktioner Arbetsmiljö och säkerhet Utbildning Kontroller Markupplåtelseavtal Kontakt med entreprenör Kompetens och resurser Tidplaner Tillstånd för schakt Trafikanordningsplaner Kontakt andra nätägare angående samförläggningsfrågor Försäkringar Kabelvisning Bilagor Sida 3 av 17

4 Inledning Detta dokument ska ses som en vägledning och en hjälp för byanät. Dokumentet kan användas i samband med upphandling eller i dialog med entreprenör. Det är baserat på de tekniker som nätägare eller nätbyggare använder sig av idag. Det är också ett underlag för att bygga sitt nät framtidssäkert. Syftet är också att samordna de olika byanäten avseende materialval, utförande och dokumentation. Detta för att möjliggöra effektiv och säker drift efter överlämnandet av driftansvaret till Affärsverken. Definitioner Access Den sista delen av anslutningsnätet. Avser fiber från fiberkoncentrationspunkt fram till användarnod, eller om det gäller kanalisation, från fiberkoncentrationspunkt till byggnad. Anslutningsnod Teknikhus till vilket områdesnätet ansluter. Anslutningsnätet till respektive slutanvändare utgår härifrån. Kommunikationsoperatörens tekniska utrustning är placerad i Anslutningsnoden. Anslutningsnät Fibernät mellan Anslutningsnod och Användarnoder t ex villor. Användarnod Avser switch hos slutanvändare till exempel i villa eller hos företag. Fiberkoncentrationspunkt Skåp eller brunn där mikrokabel skarvas mot accessfiber. Kabelutsättningspunkt Förkortas KUP. Avser plats från vilken signal kan sättas på söktråd eller sökkabel vid kabelvisning. Samtliga skåp och sökpålar utgör kabelutsättningspunkter. Områdesnät Kommunomfattande fibernät till vilket Anslutningsnoder kan anslutas. Sida 4 av 17

5 Schakt, krav och anvisningar Anvisningarna och kraven i detta dokument gäller före innehållet i nedanstående publikationer. I de fall där denna anvisning inte täcker hela anvisningsbehovet hänvisas till nedanstående rekommendationer och standarder. Affärsverkens projektör bör kontaktas för samråd och eventuellt revideringsbehov av anvisningarna. Svenska Stadsnätsföreninges (SSnf) rekommendationer Robusta nät SSnf:s rekommendationer Robusta noder Svensk standard SS Kabelförläggning i mark. Svensk Energis rapport EBR KJ 41:09 Svenska Elektriska Kommisionens (SEK) handbok 434 Plöjning Rekommenderas där markförhållandena tillåter. Kostnaden är låg jämfört med konventionell grävning. Vid plöjning ska vibrerande plog användas. Under förläggningsarbetet med plog ska speciell uppmärksamhet riktas mot att: Förplöjning sker Hinder undviks Erforderlig mängd kanalisation matas fram Kanalisationen matas fram utan ryck Plogen inte höjs och sänks kraftigt Rätt djup hålls Plogen inte sidosätts Tillåten böjradie inte underskrids Ingen spänning byggs in i kanalisationen Säkerställ att inga stenar riskerar att skada kanalisationen. Sandning under och över kanalisationen rekommenderas. Alternativa schaktmetoder Alternativa schaktmetoder kan användas under förutsättning att kraven uppfylls. Kringfyllnad Åtgärder ska alltid vidtas så att kringfyllning och ledningsbädd förblir intakt under kanalisationens hela livstid. Vid förläggning av flera rör samtidigt är det viktigt att kringfyllning finns runt hela rören så att det inte uppstå luftfickor mellan rören. Felaktigt utförd kringfyllning riskerar att rören kan tryckas ihop när återfyllnadsmassorna komprimeras. Se anvisningar i EBR KJ 41:09. Sida 5 av 17

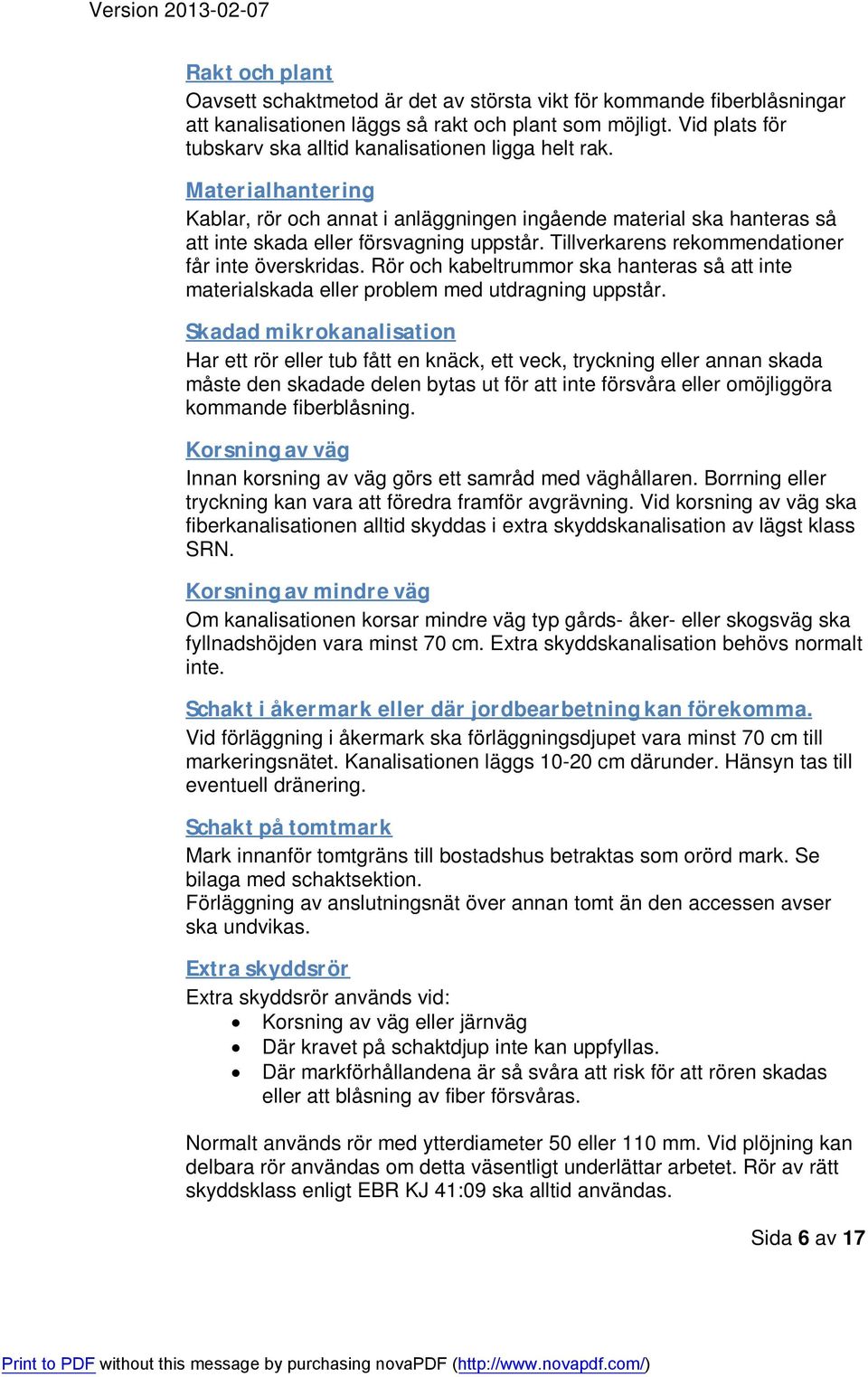

6 Rakt och plant Oavsett schaktmetod är det av största vikt för kommande fiberblåsningar att kanalisationen läggs så rakt och plant som möjligt. Vid plats för tubskarv ska alltid kanalisationen ligga helt rak. Materialhantering Kablar, rör och annat i anläggningen ingående material ska hanteras så att inte skada eller försvagning uppstår. Tillverkarens rekommendationer får inte överskridas. Rör och kabeltrummor ska hanteras så att inte materialskada eller problem med utdragning uppstår. Skadad mikrokanalisation Har ett rör eller tub fått en knäck, ett veck, tryckning eller annan skada måste den skadade delen bytas ut för att inte försvåra eller omöjliggöra kommande fiberblåsning. Korsning av väg Innan korsning av väg görs ett samråd med väghållaren. Borrning eller tryckning kan vara att föredra framför avgrävning. Vid korsning av väg ska fiberkanalisationen alltid skyddas i extra skyddskanalisation av lägst klass SRN. Korsning av mindre väg Om kanalisationen korsar mindre väg typ gårds- åker- eller skogsväg ska fyllnadshöjden vara minst 70 cm. Extra skyddskanalisation behövs normalt inte. Schakt i åkermark eller där jordbearbetning kan förekomma. Vid förläggning i åkermark ska förläggningsdjupet vara minst 70 cm till markeringsnätet. Kanalisationen läggs cm därunder. Hänsyn tas till eventuell dränering. Schakt på tomtmark Mark innanför tomtgräns till bostadshus betraktas som orörd mark. Se bilaga med schaktsektion. Förläggning av anslutningsnät över annan tomt än den accessen avser ska undvikas. Extra skyddsrör Extra skyddsrör används vid: Korsning av väg eller järnväg Där kravet på schaktdjup inte kan uppfyllas. Där markförhållandena är så svåra att risk för att rören skadas eller att blåsning av fiber försvåras. Normalt används rör med ytterdiameter 50 eller 110 mm. Vid plöjning kan delbara rör användas om detta väsentligt underlättar arbetet. Rör av rätt skyddsklass enligt EBR KJ 41:09 ska alltid användas. Sida 6 av 17

7 Återställning Markytor ska återställas till ursprungligt skick. Gnagare Finns risk för gnagare ska åtgärder vidtas för att förhindra skador. Luftledningar Luftledningar ska undvikas då dessa måste betraktas som en mer eller mindre tillfällig lösning eftersom el och telebolag strävar efter att ta ner dessa. Undantag kan göras efter samråd med Affärsverken. Natur, kultur och fornminnen Länsstyrelsen har hand om dessa frågor. En övergripande uppfattning kan fås på Skogsstyrelsens hemsida under "Mina pärlor". Adress Anvisningar markeringsnät med söktråd och sökkabel För framtida kabelvisningar förläggs grönt markeringsnät med syrafast rostfri söktråd och sökkabel ELLY 4x0,6. ELLY:n säkerställer att kabelvisning av huvudstråken kan utföras även om söktråden i markeringsnätet skadats. Markeringsnätet är normalt det sökalternativ som kommer att användas för sökning mellan kanalisationsstråk och kunds bostad. Markeringsnätet ska täcka all kanalisationen i anläggningen och förläggas cm ovanför denna. Med anledning av mätinstrumentens begränsningar gäller maximalt 1000 meters avstånd mellan kabelutsättningspunkterna (KUP). Maximalt 500 meter mätlängder gäller även fram till byggnad från KUP. Samtliga söktrådar/kablar ska vara märkta så att avsett stråk lätt kan identifieras. Samtliga söktrådar/kablar ska vara sektionerade, metalliskt åtskilda, i kabelutsättningspunkterna. Markeringsnät och sökkabel ska följa stråket vid korsning av väg. Sökkablar och söktrådar dras inte in i anslutningsnod utan avslutas med tydliga märkningar enligt anvisningarna i sökpåle alternativt i ett skåp CDC020 med lås CDC-LTC. Markeringsnätets söktråd ska dras in i samtliga skåp och sökpålar. Viktigt att de avslutas så att rätt tråd enkelt kan tas fram vid kabelvisningsarbete. Ändarna ska märkas enligt anvisningarna. Vid avgrening mot användarnod avgrenas söktråden så att en tråd följer accessen fram till byggnadens fasad där den avslutas cm över mark. Änden kan döljas av fastighetsägaren men måste vara enkelt åtkomlig vid kabelvisning. Denna ände utgör en reservmätpunkt och räknas inte in vid beräkning av maximalt mätavstånd. Avgreningsskarven görs på ett sätt så att metallisk förbindelse bibehålls. Vaselinfyllda toppskarvar med rätt Sida 7 av 17

8 dimension och med 2 portar ska användas. Vid avgrening används toppskarv med 3 eller 4 portar. Skarven, och frigjord metall, fukttätas noga med vulktejp. Vulktejpen förstärker även det mekaniska skyddet. För skarvning av markeringsnätet används toppskarvarna E , 2 portar, E , 3 portar och E , 4 portar samt vulktejp E Även sökkabel, ELLY 4x0,6, ska dras in i samtliga skåp och sökpålar. Viktigt att de avslutas så att rätt tråd enkelt kan tas fram vid kabelvisningsarbete. Ändarna ska märkas enligt anvisningarna. ELLY:n avgrenas inte mot användarnoder. I de fall accessens slutpunkt är längre än 100m från stråket ska en separat ELLY förläggas från närmaste KUP för att säkerställa framtida kabelvisningar. För skarvning av sökkabel ELLY 4x0,6 används toppskarvarna E samt Gelsnap, E Brunnar Brunn sätts där skåp är svårplacerade. Beakta vid placering: Körväg alla årstider Plats för fordon under skarvningsarbete. Trafik ska kunna passera Utsatthet för trafik Vatteninträngning Natur och kulturvärden Undvik placering på Trafikverkets områden. Kräver tillstånd. Säkerhet Det ska säkerställas att obehöriga inte kommer in i brunnen. Detta kan göras genom att brunnen grävs ner minst 20 cm under markyta. Återställ med grovsingel. Brunnslock i markplan ska vara försedd med låsbart lock, där särskilt verktyg krävs för öppning, alternativt ska locket väga mer än 100kg. Klass Brunnen ska tåla den belastning den kan tänkas utsättas för. Dränering Brunnen ska sättas på dränerande material och om det erfordras ska dränering anordnas till dagvatten eller till annan lägre nivå. Anpassning till hårdgjord yta Om brunn placeras på hårdgjord yta ska locket vara flytande för att underlätta anpassning till förändringar av marknivån. Sökboll Placeras i samtliga brunnar Sida 8 av 17

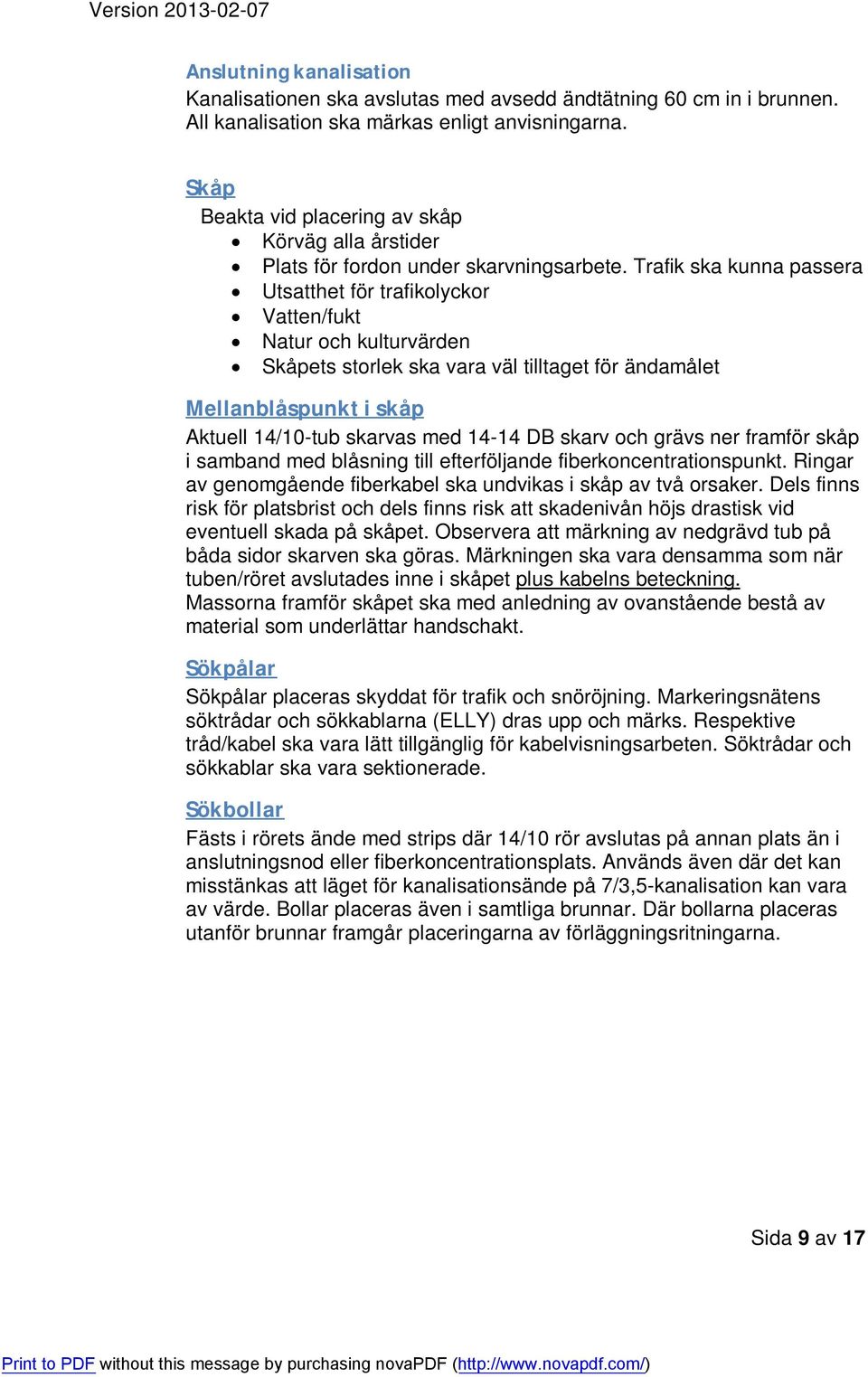

9 Anslutning kanalisation Kanalisationen ska avslutas med avsedd ändtätning 60 cm in i brunnen. All kanalisation ska märkas enligt anvisningarna. Skåp Beakta vid placering av skåp Körväg alla årstider Plats för fordon under skarvningsarbete. Trafik ska kunna passera Utsatthet för trafikolyckor Vatten/fukt Natur och kulturvärden Skåpets storlek ska vara väl tilltaget för ändamålet Mellanblåspunkt i skåp Aktuell 14/10-tub skarvas med DB skarv och grävs ner framför skåp i samband med blåsning till efterföljande fiberkoncentrationspunkt. Ringar av genomgående fiberkabel ska undvikas i skåp av två orsaker. Dels finns risk för platsbrist och dels finns risk att skadenivån höjs drastisk vid eventuell skada på skåpet. Observera att märkning av nedgrävd tub på båda sidor skarven ska göras. Märkningen ska vara densamma som när tuben/röret avslutades inne i skåpet plus kabelns beteckning. Massorna framför skåpet ska med anledning av ovanstående bestå av material som underlättar handschakt. Sökpålar Sökpålar placeras skyddat för trafik och snöröjning. Markeringsnätens söktrådar och sökkablarna (ELLY) dras upp och märks. Respektive tråd/kabel ska vara lätt tillgänglig för kabelvisningsarbeten. Söktrådar och sökkablar ska vara sektionerade. Sökbollar Fästs i rörets ände med strips där 14/10 rör avslutas på annan plats än i anslutningsnod eller fiberkoncentrationsplats. Används även där det kan misstänkas att läget för kanalisationsände på 7/3,5-kanalisation kan vara av värde. Bollar placeras även i samtliga brunnar. Där bollarna placeras utanför brunnar framgår placeringarna av förläggningsritningarna. Sida 9 av 17

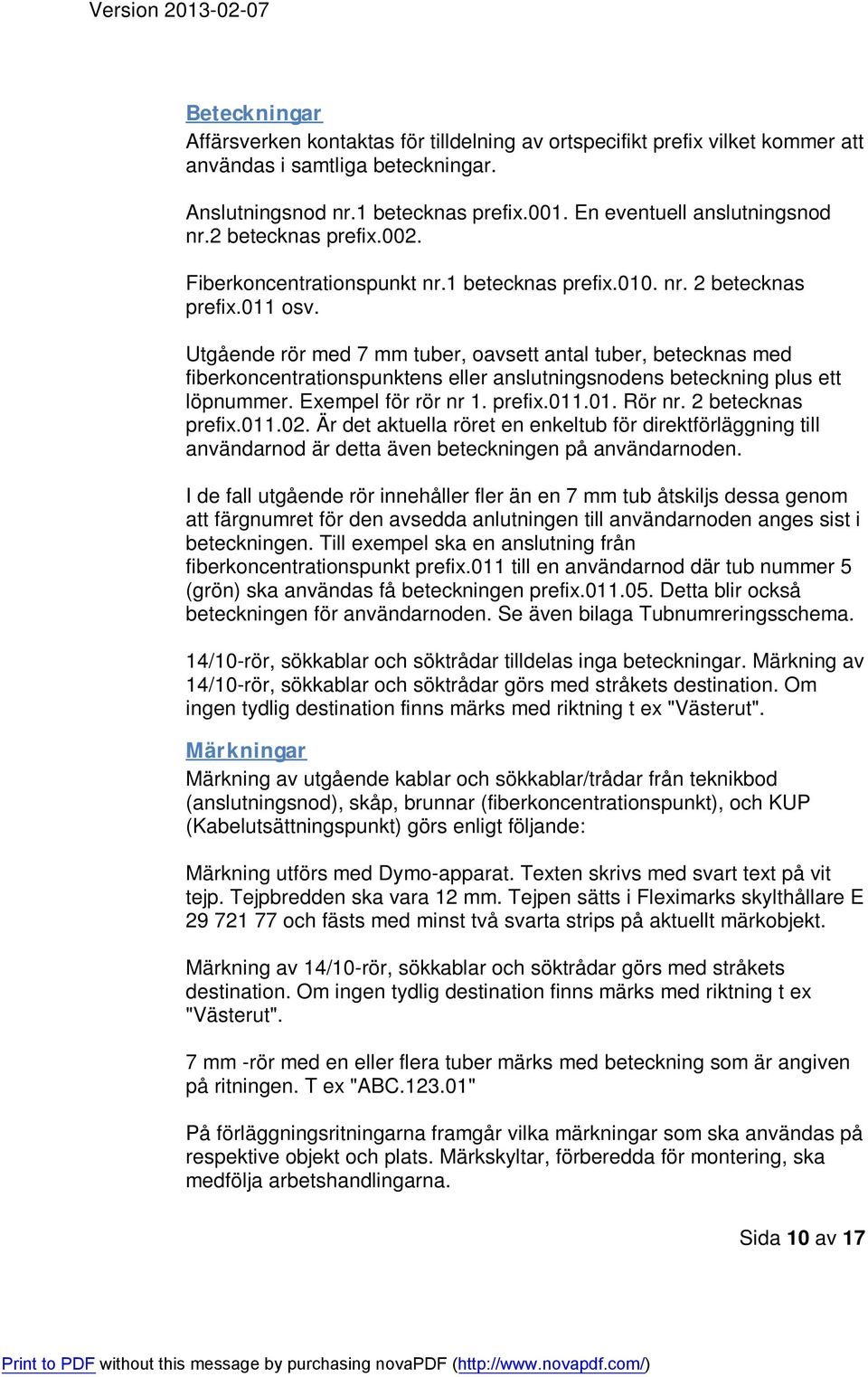

10 Beteckningar Affärsverken kontaktas för tilldelning av ortspecifikt prefix vilket kommer att användas i samtliga beteckningar. Anslutningsnod nr.1 betecknas prefix.001. En eventuell anslutningsnod nr.2 betecknas prefix.002. Fiberkoncentrationspunkt nr.1 betecknas prefix.010. nr. 2 betecknas prefix.011 osv. Utgående rör med 7 mm tuber, oavsett antal tuber, betecknas med fiberkoncentrationspunktens eller anslutningsnodens beteckning plus ett löpnummer. Exempel för rör nr 1. prefix Rör nr. 2 betecknas prefix Är det aktuella röret en enkeltub för direktförläggning till användarnod är detta även beteckningen på användarnoden. I de fall utgående rör innehåller fler än en 7 mm tub åtskiljs dessa genom att färgnumret för den avsedda anlutningen till användarnoden anges sist i beteckningen. Till exempel ska en anslutning från fiberkoncentrationspunkt prefix.011 till en användarnod där tub nummer 5 (grön) ska användas få beteckningen prefix Detta blir också beteckningen för användarnoden. Se även bilaga Tubnumreringsschema. 14/10-rör, sökkablar och söktrådar tilldelas inga beteckningar. Märkning av 14/10-rör, sökkablar och söktrådar görs med stråkets destination. Om ingen tydlig destination finns märks med riktning t ex "Västerut". Märkningar Märkning av utgående kablar och sökkablar/trådar från teknikbod (anslutningsnod), skåp, brunnar (fiberkoncentrationspunkt), och KUP (Kabelutsättningspunkt) görs enligt följande: Märkning utförs med Dymo-apparat. Texten skrivs med svart text på vit tejp. Tejpbredden ska vara 12 mm. Tejpen sätts i Fleximarks skylthållare E och fästs med minst två svarta strips på aktuellt märkobjekt. Märkning av 14/10-rör, sökkablar och söktrådar görs med stråkets destination. Om ingen tydlig destination finns märks med riktning t ex "Västerut". 7 mm -rör med en eller flera tuber märks med beteckning som är angiven på ritningen. T ex "ABC " På förläggningsritningarna framgår vilka märkningar som ska användas på respektive objekt och plats. Märkskyltar, förberedda för montering, ska medfölja arbetshandlingarna. Sida 10 av 17

11 Märkning görs inte av skåp, brunnar eller sökpålar. Dessa identifieras genom sitt läge på relationsritningarna. Se även under "Mellanblåspunkt i skåp". Inmätning läge Se anvisningar i bilaga Rör/tub-tätningar Ändarna ska hållas tätade före, under och efter förläggning för att garantera att inte vatten eller smuts kan tränga in. I mark och i fiberkoncentrationspunkt ska avsedda ändtätningar enligt materiallistan användas. Ovan mark behövs inte det yttre höljet över ändtätningen. Verktyg för mikrorör Vid kapning av mikrorör är det av största vikt att snitten blir raka och utan grader. Verktyg avsedda för ändamålet ska användas. Kapning 7 mm-tub tång E eller motsvarande Kapning 14 mm-tub tång E eller motsvarande Användning av kniv för avmantling av mikrorör med flera tuber kan lätt orsaka skärsår. Avmantlingsverktyg E eller motsvarande rekommenderas. Skarvning av tuber Skarvning ska utföras med skarvar DB och 7-7 DB. Dessa skarvar är försedda med förstärkt skydd för markförläggning. Viktigt att verktyg enligt ovan används och att tuberna trycks in ordentligt i skarven. Rör/tub längder i skåp och brunnar Kanalisationen avslutas tätade i skåps överkant och 60 cm in i brunn. Temperatur och dragpåverkan på kanalisation Kanalisationen utvidgar sig i värme och krymper i kyla. Vid förläggning varma dagar kan detta få konsekvenser när varm kanalisation svalnat efter förläggning. Risken är att kanalisationsändarna hamnar utanför skåpet eller brunnen. En dragpåverkan kan förstärka effekten ytterligare. Ta till längder i ändpunkterna så att kanalisationens längd anpassats efter eventuell dragning och ändrad temperatur. Se exempel från ett fabrikat i bilaga. Böjradier på kanalisation Eftersträva mjuka böjar för att underlätta kommande kabelblåsning. Böjdiametern vid ingång till byggnad bör inte understiga 30 cm. På andra platser eftersträvas mjukare böjar. Sida 11 av 17

12 Arbete på väg Samtliga som ska utföra arbete på väg där Trafikverket eller kommunen är väghållare ska ha aktuell utbildning "Arbete på väg". Utbildningen hålls i Trafikverkets regi. Tillstånd Trafikverket Kontaktas inför arbete i väg eller järnvägsområde. I vägområde kräver Trafikverket tillstånd för förläggning av ledning och trafikanordningsplan. Se vidare: Annan väghållare Kommun, enskild väg eller vägförening. Schakten sker i samråd med väghållaren. Fastighetsägare Markupplåtelseavtal med samtliga berörda fastighetsägare ska vara klara innan schaktstart. Avtalet ska följa fastigheten vid försäljning. Sjöfartsverket Sjöfartsverket kontaktas innan förläggning i sjöar och vattendrag. Sida 12 av 17

13 Kanalisations-material Nedanstående lista visar de viktigaste materialen ingående i kanalisationsanläggningen. Rör SRN 110 Grön E Eller motsvarande SRN 50 Grön E Eller motsvarande Mikrorör 2x14/10 E Eller motsvarande 3x14/10 E Eller motsvarande 4x14/10 E Eller motsvarande 7x14/10 E Eller motsvarande Skarv DB E Eller motsvarande Ändtätning 14 DB E Eller motsvarande Ändtätning 14 E Eller motsvarande 1x7/3,5 E Eller motsvarande 4x7/3,5 E /95 Eller motsvarande 7x7/3,5 E /98 Eller motsvarande 12x7/3,5 E /01 Eller motsvarande Skarv 7-7 DB E Eller motsvarande Ändtätning 7 E Eller motsvarande Ändtätning 7 DB E Eller motsvarande Sökning ELLY 4x0,6 Nex: Eller motsvarande Markeringsnät med söktråd, 100mm. E Eller motsvarande Sökboll 1402 E Sökpåle E Eller motsvarande Gelsnap, E Eller motsvarande Toppskarvar, 3 ingångar E Eller motsvarande Toppskarvar, 4 ingångar E Eller motsvarande Toppskarvar, 2 ingångar E Eller motsvarande Vulktejp E Eller motsvarande Övrigt Skåp CDC 040 med montageplåt Skåp CDC 020 med montageplåt Lås CDC-LTC Nyckel NK-TC E E Eller motsvarande E Eller motsvarande E Eller motsvarande E Eller motsvarande Sida 13 av 17

14 Dimensionering av kanalisation Områdesnät. 14/10 mikrokanalisation används vid nyförläggning. Områdesnät dimensioneras för anslutning av omkringliggande nuvarande eller möjliga byanät. Minst 2st 14/10-rör avsätts för detta i mot respektive nät. Områdesnätet projekteras i samråd med Affärsverken. Minst två vägar in till anslutningsnod eftersträvas i samråd med Affärsverken Anslutningsnät. 14/10 mikrokanalisation från anslutningsnod till fiberkoncentrationspunkter och mellan fiberkoncentrationspunkter. 7/3,5 mikrokanalisation används i anslutningsnätet för fiberblåsning från sista fiberkoncentrationspunkt till användaren. Antalet rör i respektive stråkdel ska, förutom behovet för områdesnätet, täcka behovet för att ansluta samtliga fastigheter i området samt en uppskattning om eventuella tillkommande fastigheter. Minst 2st 14/10-rör till respektive skåp/brunn varav ett ska utgöra reserv. Krävs fler rör i stråket utökas också antalet reservrör för att möta framtida behov av utbyggnad och kabelutbyten. Beakta också Post och Telestyrelsens (PTS) krav på tillgänglighet för andra operatörer i kanalisationsnätet. Förväxlingsrisk av kanalisation i ett stråk får inte förekomma. Flertubsrör i ett stråk identifieras i första hand genom antalet tuber, i andra hand genom mantelfärg. Väljs alternativet med färgåtskillnad ska detta tydligt framgå i dokumentationen. Anslutningsnod Tillstånd Det krävs normalt bygglov och markupplåtelseavtal för noden. Elservis Kontroll bör göras med elnätägaren för att eventuellt lägga med tomkanalisation till kommande elservis. Till detta används dubbelväggigt gult 50mm rör. Normalt typ SRN. Söktrådar i markeringsnät och ELLY sökkablar Dessa dras inte in i byggnaden utan avslutas med tydliga märkningar enligt anvisningarna i sökpåle alternativt i ett skåp CDC020 med lås CDC- LTC. Observera att med söktråd avses de söktrådar som finns i markeringsnätet. Sida 14 av 17

15 Dokumentation geografiskt läge Dokumentationen levereras i DWG eller DXF-format, övriga format enligt överenskommelse med Affärsverken. Kontakta Affärsverken för erhållande av information, exempelritning och beteckningar. Dokumentationen ska tydligt visa läge, beteckningar och dimensioner på förekommande anläggningsdelar, såsom accesskanalisation, kablar, skåp, skarvboxar och brunnar. Det ska tydligt framgå hur många tuber som är lediga/upptagna i inom respektive rör. Märkskyltars texter ska återfinnas på dokumentationen. Inmätta koordinater inklusive förklaring av mätpunkterna enligt bilaga ska levereras. Uppgifts och ansvarsfördelning Funktioner Föreningen Föreningens kvalitetsansvarige (kan vara samma person som materialansvarige) Entreprenör Projektör Arbetsmiljö och säkerhet Föreningen har arbetsmiljöansvaret men kan i överenskommelse med entreprenören överlämna detta. Utbildning Projektören svarar för att Föreningens representant(er) och entreprenör(er) får en övergripande introduktion i hur arbetshandlingar är upplagda och hur materialet ska hanteras. Vid oklarheter under projektets gång ska projektören kontaktas. Ansvaret för att materialet hanteras på rätt sätt ligger på den som utför arbetet. Kontroller Föreningens kvalitetansvarige ansvarar för att arbetsbeskrivningar följs. Kontinuerliga kontroller ska göras av arbete utfört av entreprenör och föreningsmedlemmar. Markupplåtelseavtal Föreningen ombesörjer att markupplåtelseavtal tecknas enligt Ssnf:s mall med samtliga fastighetsägare som berörs av schakten. Markupplåtelseavtal ska vara undertecknade innan schaktstart. Sida 15 av 17

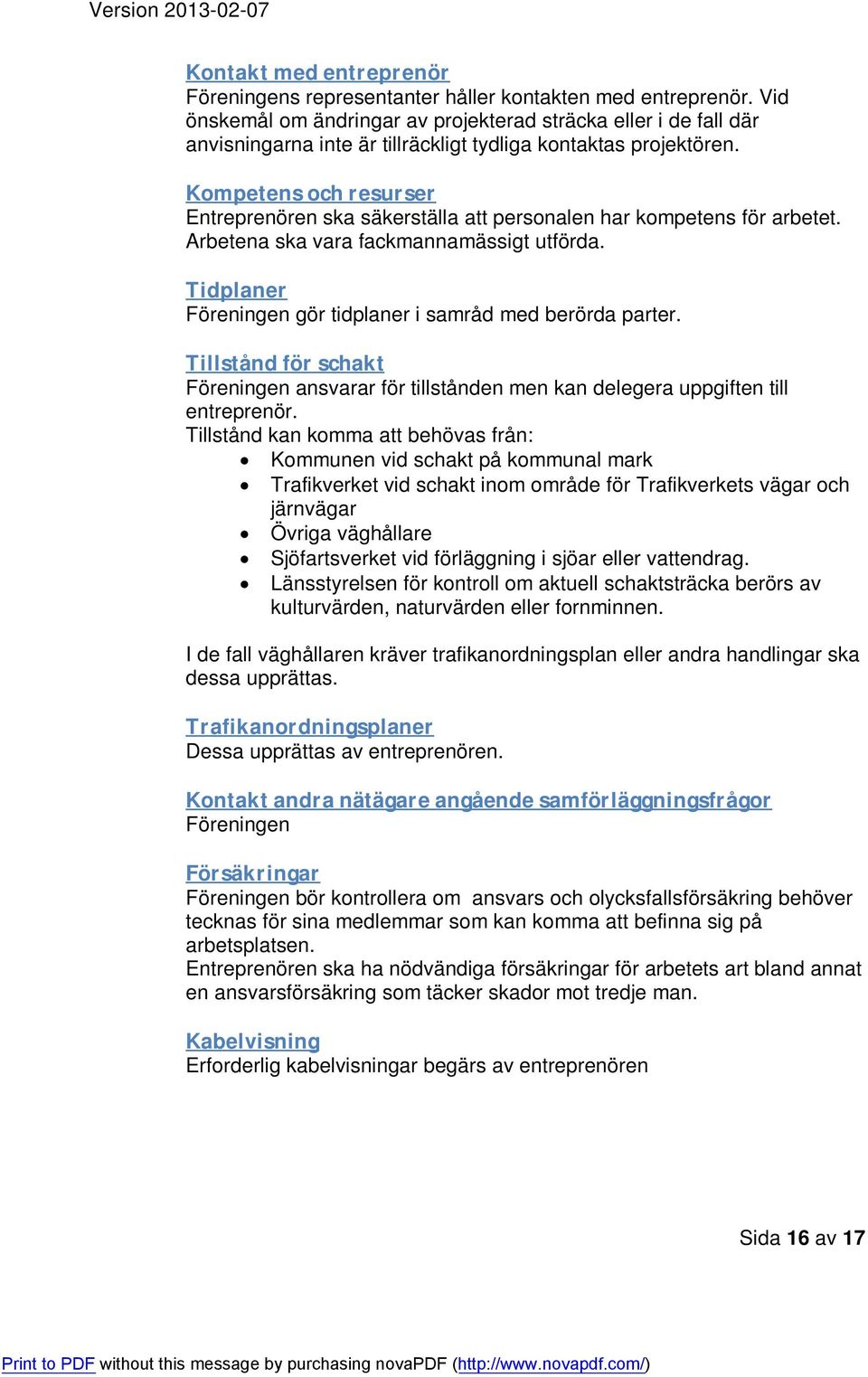

16 Kontakt med entreprenör Föreningens representanter håller kontakten med entreprenör. Vid önskemål om ändringar av projekterad sträcka eller i de fall där anvisningarna inte är tillräckligt tydliga kontaktas projektören. Kompetens och resurser Entreprenören ska säkerställa att personalen har kompetens för arbetet. Arbetena ska vara fackmannamässigt utförda. Tidplaner Föreningen gör tidplaner i samråd med berörda parter. Tillstånd för schakt Föreningen ansvarar för tillstånden men kan delegera uppgiften till entreprenör. Tillstånd kan komma att behövas från: Kommunen vid schakt på kommunal mark Trafikverket vid schakt inom område för Trafikverkets vägar och järnvägar Övriga väghållare Sjöfartsverket vid förläggning i sjöar eller vattendrag. Länsstyrelsen för kontroll om aktuell schaktsträcka berörs av kulturvärden, naturvärden eller fornminnen. I de fall väghållaren kräver trafikanordningsplan eller andra handlingar ska dessa upprättas. Trafikanordningsplaner Dessa upprättas av entreprenören. Kontakt andra nätägare angående samförläggningsfrågor Föreningen Försäkringar Föreningen bör kontrollera om ansvars och olycksfallsförsäkring behöver tecknas för sina medlemmar som kan komma att befinna sig på arbetsplatsen. Entreprenören ska ha nödvändiga försäkringar för arbetets art bland annat en ansvarsförsäkring som täcker skador mot tredje man. Kabelvisning Erforderlig kabelvisningar begärs av entreprenören Sida 16 av 17

17 Bilagor 1. Färgschema kanalisation, tubnumreringsritning. 2. Inmätningsanvisningar 3. Ritningsförklaring 4. Bilaga Schaktsektioner, exempel på sektioner enligt EBR med justeringar för schakt i åkermark. 5. Tillverkares teoretiska längd-temp utvidgningstabell 6. Skiss visande principen för söktråd i markeringsnät samt sökkabel. 7. Markupplåtelseavtal Ssnf:s (Svenska stadsnätsföreningen) mall. 8. Vad utför fastighetsägaren 9. Anslutning villa principskiss genom vägg 10. Anslutning villa principskiss genom grund 11. Tvärsektion för rörschakt på tomtmark Sida 17 av 17
