1 RÖRSYSTEM FÖR VVS-INSTALLATIONER Alla material och förbindningstekniker från samma källa

2 2 FÖRETAGET Egen tillverkning säkrar kvalitetskraven årig tradition SANHA grundades 1964 i Essen-Kettwig i hjärtat av Ruhrområdet i Tyskland. Initialt som en ren import- och exportverksamhet med olika produkter inom sanitet- och värmeteknik, och kompletterades sedermera med egen produktion av rördelar i olika metaller. Med kopplingar av koppar och kopparlegeringar erövrade SANHA en ledande marknadsposition i Förbundsrepubliken Tyskland på 70- och 80-talen. På 90-talet utvidgades verksamheten kontinuerligt i Europa. Från 2000 utökades programmet med produkter av fler metaller och 2007 med kompositrör. Sedan dess erbjuder SANHA alla gängse tekniker från ledningsindragningen i huset till tappstället. High-Tech tillverkning i Tyskland och Europa Medan många företag flyttar från Europa har SANHA satsat på Tyskland som lokaliseringsort och skapat nya arbetstillfällen. År 2000 förvärvades NiroSan-fabriken för rostfria pressdelar utanför Dresden och programmet utökades kontinuerligt upp till en diameter på 108 mm. I slutet av 2003 förvärvades rörfabriken Sosta i Berlin med rostfri tillverkning. Sedan dess kan SANHA som enda systemleverantör med NiroSan erbjuda ett komplett system i rostfritt stål från en och samma tillverkare som är Made in Germany. Rördelar i koppar produceras sedan 70-talet i fabriken i Ternat, strax utanför Bryssel i Belgien. Produktionen av presskopplingar i koppar påbörjades här år 2000 medan produktionen av rördelar i rödgods och mässing samma år förlades i en nybyggd fabrik i Legnica i södra Polen. Med hjälp av den moderna maskinparken kan SANHA tillverka det som kunderna och marknaden vill ha.

3 3 FÖRETAGET SANHA s logistikcentrum i Essen, Tyskland 2 SANHA NiroSan fabrik för rostfria rördelar i Schmiedefeld, Tyskland 3 SANHA NiroSan fabrik för rostfria rör i Berlin 4 SANHA s produktion av gängade rördelar i Legnica, Polen 5 SANHA s fabrik för koppardelar i Ternat, Belgien 6 SANHA's nordiska försäljningskontor i Handen, Sverige Service utifrån övertygelse För att kunna uppfylla de allt högre ställda krav från i synnerhet den Europeiska marknaden följer SANHA förbindningsteknikens tre grundkriterier: säkra, rena och lättanvända ska produkterna vara. Därutöver tillkommer inte bara en utmärkt produktkvalitet utan också en optimal användbarhet. Tre kurscenter och teknisk support står till förfogande, exklusivt för rådgivning till användarna. Därigenom uppfyller SANHA de krav de ställer på sig själva med att hela tiden ansvarsfullt arbeta för att göra sitt bästa för kunderna, miljön och hälsan. Av denna anledning är SANHA medlem i det tyska kopparinstitutet, DKI, det europeiska ECI och de skandinaviska SCDA och ECPPC. För kunderna löper samarbetet med SANHA enkelt och bekvämt tack vare SANHA's personliga kontaktpersoner som är väl förtrogna med hela produktportföljen. Brett, certifierat produktprogram SANHA tillverkar cirka artiklar för system- och förbindningsteknik. Produktprogrammet omfattar alla standardmaterial som används i Europa, som t.ex. koppar, rostfritt stål, olegerat stål, mässing, rödgods och kompositmaterial, för pressning, lödning, svetsning, skruvning eller förbindning med Push-koppling. SANHA producerar alla vanliga dimensioner från 6 mm till 259 mm respektive från 1/8 till 6. Fritt val för installatören är mottot som gäller! SANHA låter installatören avgöra vilket rör och vilka verktyg som ska användas. Alla SANHA-produkter eller system som används till dricksvatten, gas, sprinkler eller andra känsliga installationer överensstämmer med europeiska unionens regelverk och normer och är kontrollerade och godkända av nationella certifieringsorgan, som t.ex. DVGW (Tyskland) och Swedcert (Sverige).

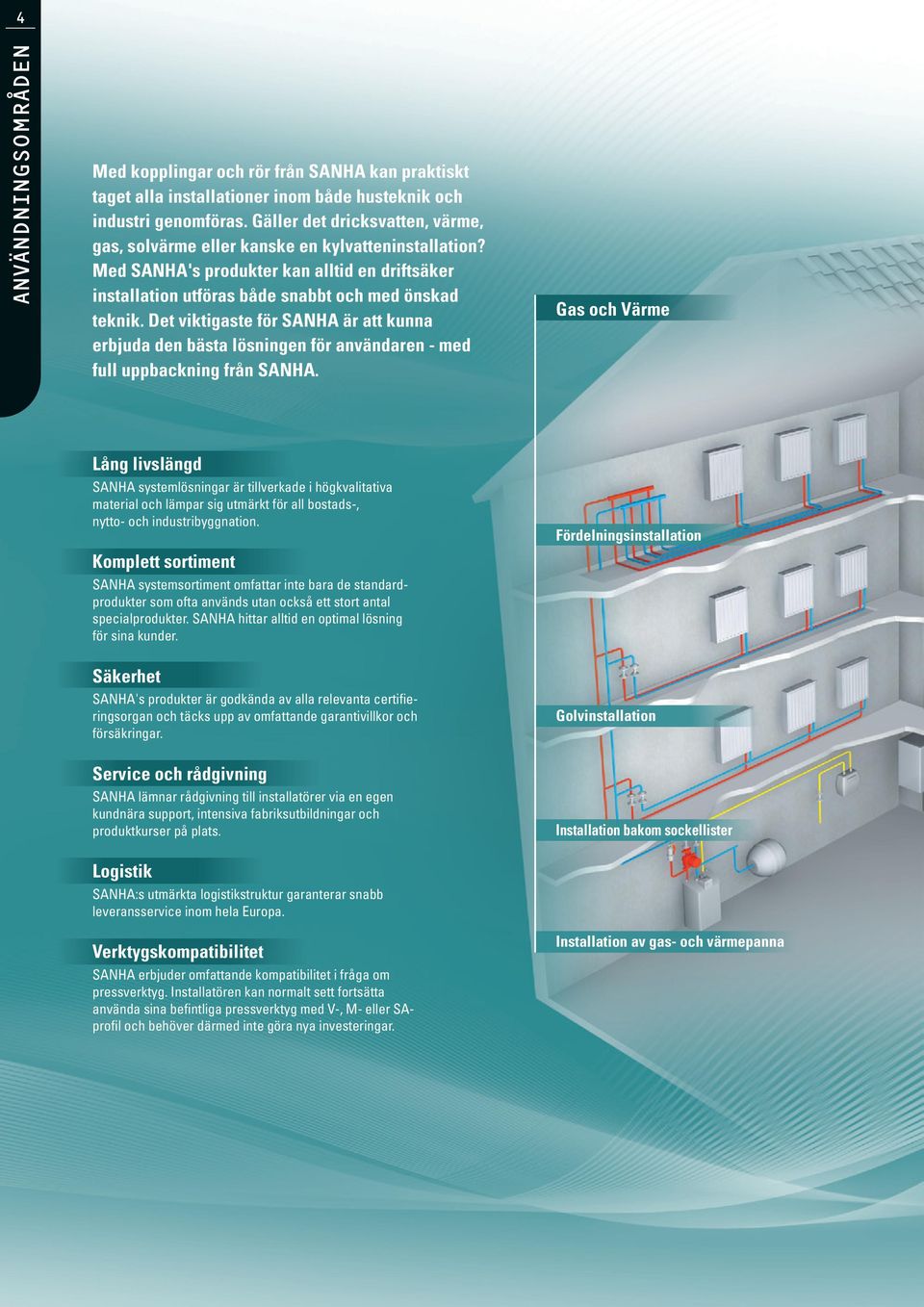

4 4 ANVÄNDNINGSOMRÅDEN Med kopplingar och rör från SANHA kan praktiskt taget alla installationer inom både husteknik och industri genomföras. Gäller det dricksvatten, värme, gas, solvärme eller kanske en kylvatteninstallation? Med SANHA's produkter kan alltid en driftsäker installation utföras både snabbt och med önskad teknik. Det viktigaste för SANHA är att kunna erbjuda den bästa lösningen för användaren - med full uppbackning från SANHA. och Värme Lång livslängd SANHA systemlösningar är tillverkade i högkvalitativa material och lämpar sig utmärkt för all bostads-, nytto- och industribyggnation. Komplett sortiment SANHA systemsortiment omfattar inte bara de standardprodukter som ofta används utan också ett stort antal specialprodukter. SANHA hittar alltid en optimal lösning för sina kunder. Säkerhet SANHA's produkter är godkända av alla relevanta certifieringsorgan och täcks upp av omfattande garantivillkor och försäkringar. Service och rådgivning SANHA lämnar rådgivning till installatörer via en egen kundnära support, intensiva fabriksutbildningar och produktkurser på plats. Logistik SANHA:s utmärkta logistikstruktur garanterar snabb leveransservice inom hela Europa. Verktygskompatibilitet SANHA erbjuder omfattande kompatibilitet i fråga om pressverktyg. Installatören kan normalt sett fortsätta använda sina befintliga pressverktyg med V-, M- eller SAprofil och behöver därmed inte göra nya investeringar. Fördelningsinstallation Golvinstallation Installation bakom sockellister Installation av gas- och värmepanna

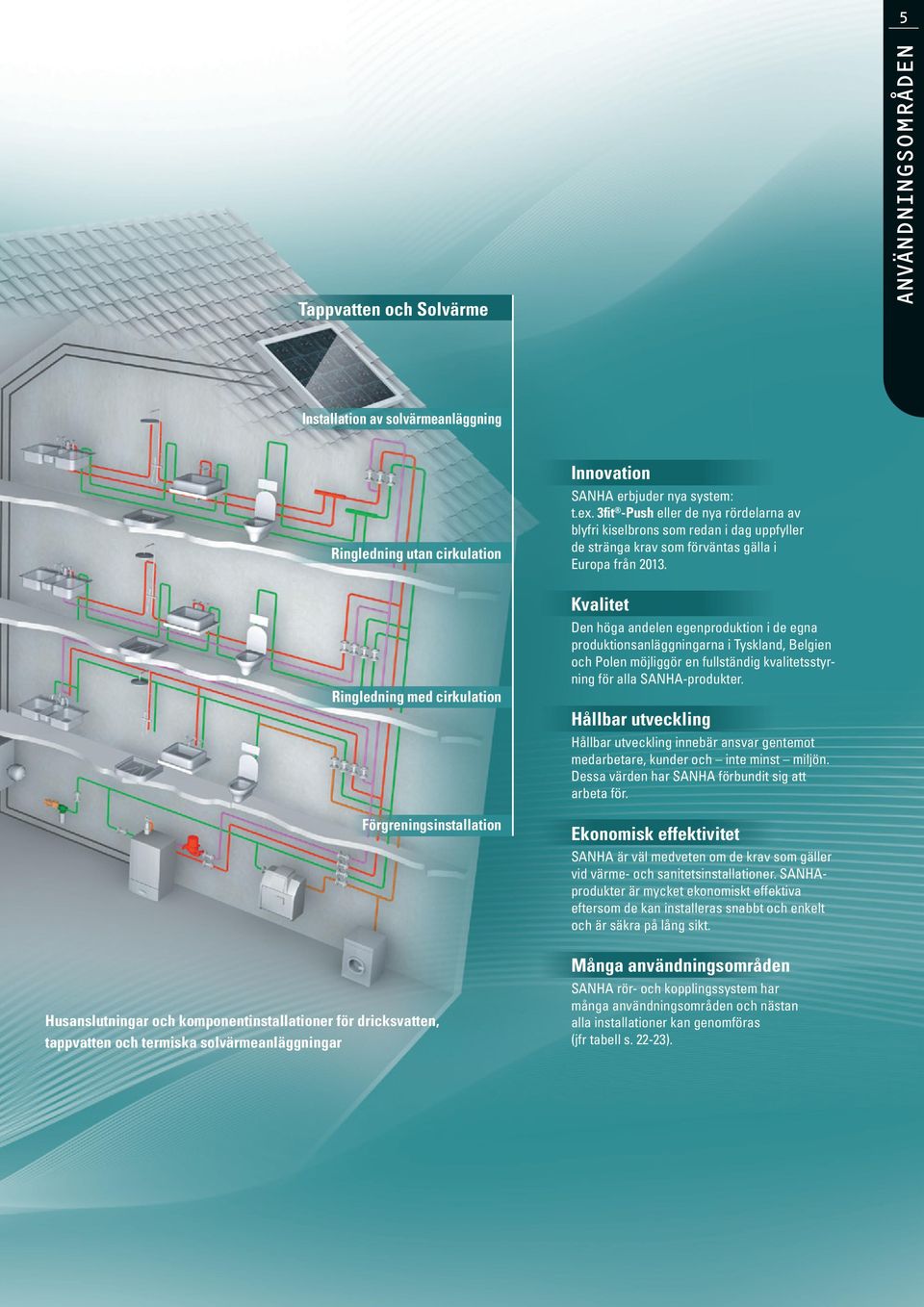

5 5 Tappvatten och Solvärme ANVÄNDNINGSOMRÅDEN Installation av solvärmeanläggning Ringledning utan cirkulation Ringledning med cirkulation Förgreningsinstallation Husanslutningar och komponentinstallationer för dricksvatten, tappvatten och termiska solvärmeanläggningar Innovation SANHA erbjuder nya system: t.ex. eller de nya rördelarna av blyfri kiselbrons som redan i dag uppfyller de stränga krav som förväntas gälla i Europa från Kvalitet Den höga andelen egenproduktion i de egna produktionsanläggningarna i Tyskland, Belgien och Polen möjliggör en fullständig kvalitetsstyrning för alla SANHA-produkter. Hållbar utveckling Hållbar utveckling innebär ansvar gentemot medarbetare, kunder och inte minst miljön. Dessa värden har SANHA förbundit sig att arbeta för. Ekonomisk effektivitet SANHA är väl medveten om de krav som gäller vid värme- och sanitetsinstallationer. SANHAprodukter är mycket ekonomiskt effektiva eftersom de kan installeras snabbt och enkelt och är säkra på lång sikt. Många användningsområden SANHA rör- och kopplingssystem har många användningsområden och nästan alla installationer kan genomföras (jfr tabell s ).

6 6 VERKTYGSKOMPATIBILITET SANHA erbjuder omfattande verktygskompatibilitet för alla SANHA-pressystem SANHA lämnar som ensam tillverkare av pressystem garanti för att pressförbindningen är tät - oberoende av pressverktygens fabrikat, förutsatt att de uppfyller följande krav: Pressverktygen ska servas och användas enligt tillverkarens anvisningar. Kompakta pressmaskiner för metallliska rörförbindningar upp till och med 28 mm måste ha en minsta presskraft på 18 kn och en minsta bultdiameter på 10 mm. Pressmaskiner för metalliska rörförbindningar upp till och med 54 mm (samt elektroniskt styrda upp till och med 108 mm) måste ha en minsta presskraft på 30 kn och en minsta bultdiameter på 14 mm. Pressbackar och slingor för metalliska rörförbindningar upp till och med 54 mm ska uppfylla original M-, V- eller SANHA-profil. Presslingor för metalliska rörförbindningar större än 54 mm ska uppfylla original M- eller SANHA-profil. För förbindningar av plastkompositrör ska pressbackar och presslingor ha original TH-profil. SANHA:s monteringsanvisningar för det bearbetade systemet ska följas. Pressningsbar med V-Profil Pressningsbar med M-Profil Pressningsbar med SA-Profil

7 7 System med särskilda egenskaper SYSTEMLÖSNINGAR SANHA arbetar för att erbjuda marknaden optimala produktlösningar. Systemtanken, som konsekvent genomsyrar alla produkter, har blivit en företagsfilosofi som ger användaren många olika lösningsalternativ för nästan varje användning. Dessutom har den följande klara fördelar: Omfattande verktygskompatibilitet! SANHA's unika verktygskompatibilitet minimerar installatörens investeringskostnader för pressverktyg och dessutom risken för installationsfel orsakade av pressning med felaktig pressprofil. Läs mer om detta här till vänster. Opressat otätt! SANHA's presskopplingar är konstruerade så att de synligt läcker innan pressning har skett. Detta minimerar risken för att presskopplingar lämnas opressade av misstag vid installationsplatsen. Full garanti! SANHA ansvarar fullt ut för att förbindningen är tät! Detta anges också i SANHA s garantiavtal. Objektiva råd!! SANHA's produktsortiment innehåller alla material och förbindningstyper - en grundläggande förutsättning för neutral rådgivning. Du kan därför alltid räkna med att få den bästa lösningen till din applikation från SANHA. Många godkännanden! SANHA's systemkopplingar är inte bara certifierade av DVGW, KIWA och Swedcert, utan också av de flesta övriga viktiga internationella certifieringsorgan. Rundare pressprofil! 8 punkter mm 9 punkter mm Ovalformad profil mm Genom den koniska rörbearbetningen vid användning av SANHA's pressprofil är SANHA's systemkopplingar extra säkra mot ovanligt höga tryckstötar. 8-kantprofil 12 mm till 35 mm 9-kantprofil 42 mm och 54 mm Ovalformad profil 64 mm till 108 mm

8 8 SYSTEM I ROSTFRITT STÅL System i rostfritt stål med många olika användningsmöjligheter NiroSan system i rostfritt stål från SANHA har otroligt många användningsområden. Man har då stor nytta av de många kombinationsmöjligheterna med NiroSan rör och presskopplingar. Därigenom kan också speciella krav uppfyllas och ekonomiskt effektiva lösningar genomföras. Hela programmet kan fås i dimensioner från 15 mm till 108 mm. Därutöver även förgasinstallationer och industriella eller silikonfria installationer. Made in Germany NiroSan står för familjen rostfria produkter från SANHA. Alla Niro- San systemkopplingar tillverkas av rostfritt syrafast stål, Material nr (formdelar) och (gängade delar, fingjutgods). På grund av särskilda krav och behov har speciella serier framtagits till gasinstallationer, industriella och silikonfria applikationer enligt följande: systemkopplingar (serie 9000) för tappvatteninstallationer O-ringstätning EPDM. Kontrollerade och godkända av DVGW, Swedcert och andra certifieringsorgan. De lämpar sig tillsammans med NiroSan, NiroSan -ECO, NiroSan -F och NiroTherm systemrör för omfattande användningsområden (jfr tabell s ). gassystemkopplingar (serie 17000) för Energigasinstallationer O-ringstätning HNBR. systemkopplingar är märkta utvändigt med "PN5/GT5" i gult. Kontrollerade och godkända av DVGW, Swedcert och andra certifieringsorgan. De lämpar sig tillsammans med NiroSan systemrör för omfattande användningsområden (jfr tabell s ). systemkopplingar (serie 18000) för installationer inom industrin O-ringstätning specialelastomer. systemkopplingar är dessutom märkta utvändigt med HT i rött. De lämpar sig tillsammans med NiroSan, NiroSan -ECO, NiroSan -F och NiroTherm systemrör för omfattande användningsområden (jfr tabell s ). SF systemkopplingar (serie 19000) för silikonfria installationer O-ringstätning specialelastomer. SF systemkopplingar är dessutom märkta utvändigt med SF i grönt. De lämpar sig tillsammans med NiroSan -SF systemrör för installationer som måste vara fria från substanser som försämrar lackens vätning.

9 9 Rostfritt stål ett speciellt material Att rostfritt stål är beständigt mot korrosion är bara en av många utmärkta egenskaper. Då det varken avger eller tar upp ämnen är det också idealiskt för användning i hygieniskt krävande installationer som i dricksvattenanläggningar, livsmedelsproduktion eller inom kemiskfarmaceutisk industri. Ändå är det lika lätt att bearbeta rostfritt stål som andra material. En annan utmärkande egenskap hos rostfritt stål är böjhållfastheten som gör att det krävs färre fästpunkter. SANHA systemrör i rostfritt stål SYSTEM I ROSTFRITT STÅL NiroSan systemrör (serie 9000) från d = 15 mm till d = 108 mm Cr-Ni-Mo-stål, materialnr enligt DIN EN 10088, tillverkad enligt DIN EN och DVGW-GW 541. Märkning med svart text. NiroSan SF systemrör (serie 19000) från = 15 mm till d = 108 mm Cr-Ni-Mo-stål, materialnr enligt DIN EN 10088, silikonfria och förpackade styckvis, tillverkade enligt DIN EN Märkning med svart text. NiroSan -ECO systemrör (serie 9600) från d = 15 mm till d = 108 mm Tunnväggiga systemrör; Cr-Ni-Mo-stål, materialnr enligt DIN EN 10088, tillverkade enligt DIN EN och DVGW-GW 541; Märkning med svart text. NiroSan -F systemrör (serie 9700) från d = 15 mm till d = 108 mm Cr-Mo-Ti-stål materialnr enligt DIN EN 10088, tillverkade enligt DIN EN och DVGW-GW 541, märkning med svart text och heldragen grön linje. NiroTherm systemrör (serie 9100) från d = 15 mm till d = 108 mm Cr-Ni-stål, materialnr enligt DIN EN 10088, tillverkade enligt DIN EN Märkning med röd text. Driftsvillkor för NiroSan pressförbindningar Rörets ytterdiameter Tryckklass SANHA systempresskopplingar Arbetstemperatur Vatten och vattenlösningar d < 22 mm 40 bar d = mm 25 bar d = mm 16 bar Brännbara gaser (DVGW-G 260) d < 108 mm 5 bar Tekn. gaser (inte toxiska, inte brännbara) d < 108 mm 16 bar systemkoppling med EPDM-packning systemkoppling med HNBR-packning systemkoppling med FKM-packning SF systemkoppling med FKM-packning Gängutförande: Anslutningsgänga: R/Rp-gänga enligt EN Fästgänga: G-gänga enligt EN/ ISO C +120 C 20 C +70 C 20 C +200 C (beroende på medium) 20 C +200 C (beroende på medium)

10 10 SANHA - bästa driftsekonomi med rostfria rör! Pressystem med rostfria rör och högkvalitativa presskopplingar av kopparlegering med prisfördel! Framtidssäkrad lösning är ett modernt pressystem bestående av rostfria rör och högkvalitativa presskopplingar av kopparlegering. kombinerar de positiva egenskaperna hos rostfritt stål och kopparlegeringar med hänsyn till hygien, maximal korrosionsbeständighet, lång livslängd och säker hållbarhet med en extraordinär anläggningsekonomi. går att kombinera med tre olika typer av NiroSan rostfria rör, vilket gör att pressystemet med stor marginal uppfyller alla tänkbara projekterings- och kalkyleringskrav : NiroSan-F (1.4521/444) - nickelfria stålrör NiroSan-ECO (1.4404/316L) syrafasta/tunnväggiga stålrör NiroSan (1.4404/316L) - syrafasta stålrör Typiska applikationer för är tappvatten, värme, kyla oljefria tryckluftsanläggningar. är givetvis typgodkänt av DVGW, har läckindikering och är utrustat med SANHA s unika pressmuff som kan pressas med praktiskt taget alla pressprofiler på marknaden (V-, M- och SA-profil). Läs mer om detta i SANHA s Tekniska Information. Det omfångsrika sortimentet med ca 200 artikelnummer från 15 till 108 mm kan dessutom enkelt utökas med artiklar från NiroSan-Press sortiment. På så vis finns det nästan inga gränser för applikationsmöjligheterna. Driftsvillkor för anslutningar. Utvändig rördiameter Nominellt tryck (PN) 15 mm 108 mm 16 bar Maximal arbetstemperatur 30 C +120 C

11 11 Koppar det mest beprövade materialet! Lätt och säker bearbetning utmärker produktserien. Erbjuder en passande lösning för de flesta typer av användning inom bostads- och industrifastigheter från dricksvatten- och värme- till gas- och solvärmeanläggningar. SANHA - Press för universell användning systemkopplingar tillverkas av koppar, Cu-DHP, CW024A (formdelar), och kopparlegering CC499K (gängade delar, gjutdelar). Eftersom de har så många olika användningsområden har speciella serier för gas- och solvärmeinstallationer tagits fram. De har motsvarande märkning. systemkopplingar (serie 6000/8000) för dricksvatten och värmeinstallationer O-ringstätning EPDM. Kontrollerade och godkända av DVGW, Swedcert och flera andra europeiska certifieringsorgan. De lämpar sig tillsammans med alla kopparrör tillverkade enligt EN 1057 av standardtyp för omfattande användningsområden (jfr tabell s ). systemkopplingar (serie 10000/11000) för Energigasinstallationer O-ringstätning HNBR. systemkopplingar är märkta utvändigt med "PN5/GT5" i gult. Kontrollerade och godkända av DVGW, Swedcert och andra europeiska certifieringsorgan. För användning tillsammans med alla kopparrör tillverkade enligt EN 1057 av standardtyp för omfattande användningsområden (jfr tabell s ). Solar systemkopplingar (serie 12000/13000) för termiska solvärmeanläggningar och tryckluft O-ringstätning FKM (Flourgummi). Solar kopplingar är dessutom märkta utvändigt med HT i rött. De lämpar sig tillsammans med alla kopparrör tillverkade enligt EN 1057 av standardtyp för omfattande användningsområden (jfr tabell s ). Driftsvillkor för SANHA pressförbindningar av koppar och kopparlegeringar Rörets ytterdiameter Tryckklass SANHA systempresskopplingar Arbetstemperatur Vatten och vattenlösningar d < 108 mm 16 bar Brännbara gaser (DVGW-G 260) d < 54 mm 1 bar Tekn. gaser (inte toxiska, inte brännbara) d < 108 mm 16 bar systemkoppling med EPDM-packning systemkoppling med HNBR-packning Solar systemkoppling med FKM-packning Gängutförande: Anslutningsgänga: R/Rp-gänga enligt EN Fästgänga: G-gänga enligt EN/ ISO C +120 C 20 C +70 C 20 C +200 C (beroende på medium)

12 12 SANHA kapillära lödkopplingar SANHA kapillära lödkopplingar av koppar och rödgods den välbeprövade tekniken Den optimala lösningen för de flesta behov SANHA kapillära lödkopplingar är tillverkade av koppar Cu-DHP, CW024A (formrördelar) respektive kopparlegering CC499K (gjutna, gängade rördelar). De uppfyller kraven enligt EN och är ett perfekt val för användning i värme-, trycklufts- och tappvatteninstallationer såväl som i solvärme- eller kylapplikationer. Rördelarnas ytor innehåller maximalt 0,5 mg/ dm² kol- och smörjmedelsrester i enlighet med kraven i DVGW arbetsblad GW 8. Rördelarna är testade och typgodkända av DVGW, KIWA med flera europeiska certifieringsinstitut och kan användas tillsammans med alla standard kopparrör tillverkade enligt EN 1057 i en mängd användningsområden. Valet av förbindningsteknik mellan hårdeller mjuklödning styrs av användningsområde och gällande regler och förordningar. Maximalt tillåtet arbetstryck enligt EN för kopparrör och kapilära lödkopplingar. Förbindningsteknik Arbetstemperatur Rörytterdiameter 6 28 mm mm mm 30 C 40 bar 25 bar 16 bar Mjuklödning 65 C 25 bar 16 bar 16 bar 110 C 16 bar 10 bar 10 bar 30 C 40 bar 25 bar 16 bar Hårdlödning 65 C 25 bar 16 bar 16 bar 110 C 16 bar 10 bar 10 bar Gängutförande: Anslutningsgänga: R/Rp-gänga enligt EN Fästgänga: G-gänga enligt EN/ ISO 228

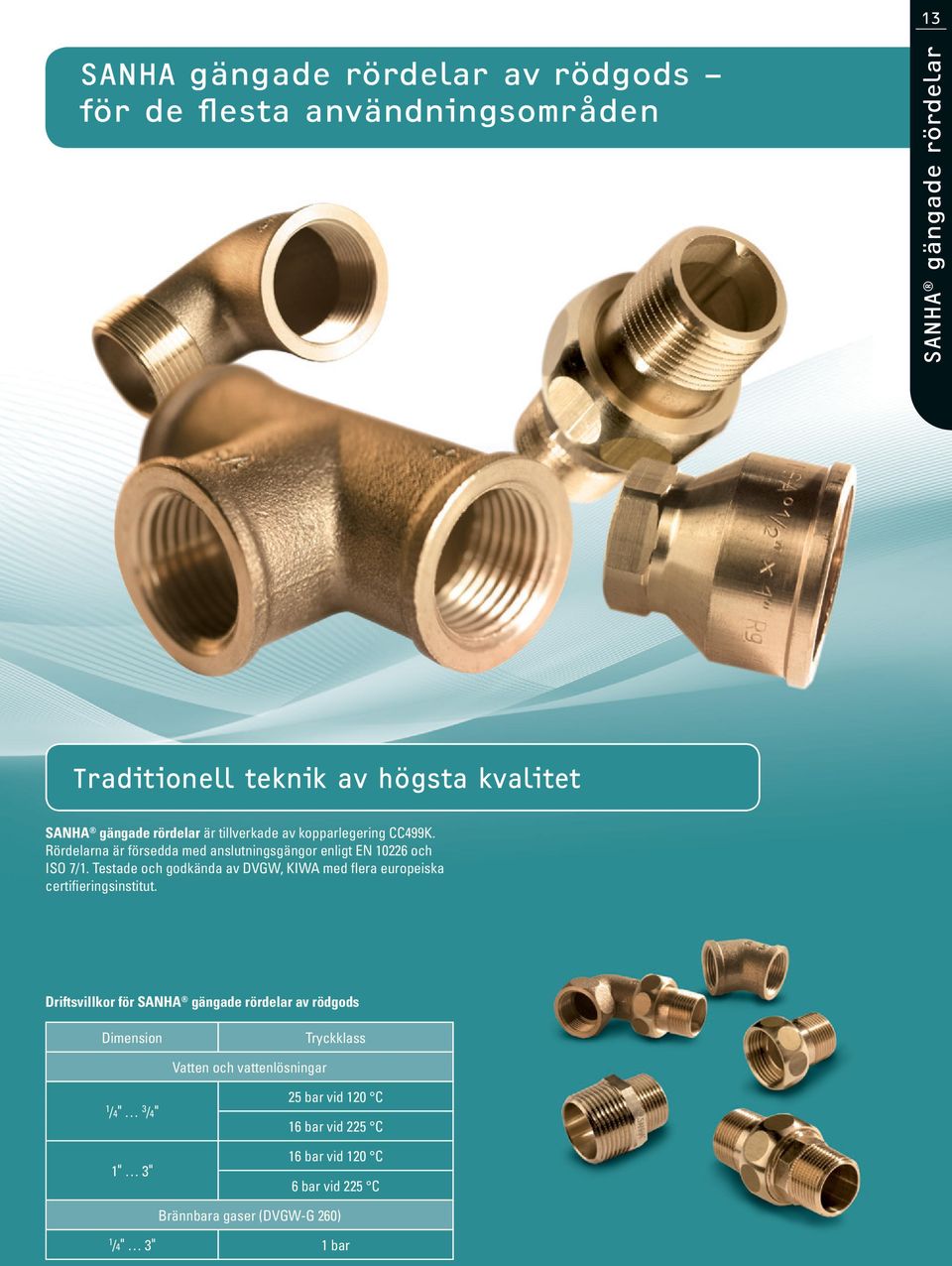

13 13 SANHA gängade rördelar av rödgods för de flesta användningsområden SANHA gängade rördelar Traditionell teknik av högsta kvalitet SANHA gängade rördelar är tillverkade av kopparlegering CC499K. Rördelarna är försedda med anslutningsgängor enligt EN och ISO 7/1. Testade och godkända av DVGW, KIWA med flera europeiska certifieringsinstitut. Driftsvillkor för SANHA gängade rördelar av rödgods Dimension Tryckklass Vatten och vattenlösningar 1 /4.. 3 / bar vid 120 C 16 bar vid 225 C bar vid 120 C 6 bar vid 225 C Brännbara gaser (DVGW-G 260) 1 / bar

14 14 SANHA -Therm Det ekonomiska alternativet för slutna system Produktserien SANHA -Therm erbjuder ett komplett rör- och kopplingssortiment i sedvanlig SANHA-kvalitet. Den galvaniska förzinkningen har i många årtionden gett säkert skydd mot utvändig korrosion. SANHA -Therm ett mycket omfattande sortiment SANHA -Therm systemkopplingar är ett mycket ekonomiskt fördelaktigt alternativ för alla slutna system som värme- och solvärmeanläggningar samt trycklufts- och kylsysteminstallationer. SANHA -Therm systemkopplingar (serie 24000) O-ringstätning EPDM. SANHA -Therm kopplingar är markerade utvändigt med en röd prick. Optimal användning tillsammans med SANHA - Therm systemrör (jfr tabell s ). SANHA -Therm systemrör av olegerat stål (serie 24000) från d = 12 mm till d = 108 mm Olegerat stål, materialnr (E 195) enligt DIN EN 10305, galvaniskt förzinkade för optimalt skydd mot utvändig korrosion. Driftsvillkor för SANHA -Therm pressförbindningar Rörets ytterdiameter Tryckklass SANHA systempresskopplingar Arbetstemperatur Vatten och vattenlösningar d < 108 mm 16 bar Tekn. gaser (inte toxiska, inte brännbara) d < 108 mm 16 bar SANHA -Therm systemkoppling med EPDM-tätning Gängutförande: Anslutningsgänga: R/Rp-gänga enligt EN Fästgänga: G-gänga enligt EN/ ISO C +120 C

15 15 Gängade rördelar av aducergods (+S+) den ekonomiska lösningen för byggnadstekniska och industriella applikationer SANHA gängade rördelar För krävande applikationer Den mycket robusta konstruktionen gör aducerade gjutjärnsrördelar till ett perfekt val i applikationer som kräver högsta tålighet mot höga vibrationer och tryckstötar. Tack vare detta används de gärna i industriella applikationer. Populära applikationer är värme-, solvärme-, sprinkler och tryckluftssystem. Systemet är också lämpligt för användning i miljöer som kräver en hög vandalsäkerhet. SANHA gängade gjutjärnsdelar är tillverkade enligt symbol "A" i enlighet med EN för aducerade gjutjärnsdelar EN-GJMB i enlighet med EN 1562 och med anslutningsgängor enligt EN och ISO 7/1. Driftsvillkor för SANHA gängade rördelar av aducerat gjutjärn Dimensioner Arbetstryck Vatten- och vattenlösningar 3 / bar från 20 C upp till 120 C Interpolerande värden från 120 C upp till 300 C 20 bar upp till 300 C 25 bar från 20 C upp till 120 C 3 / bar

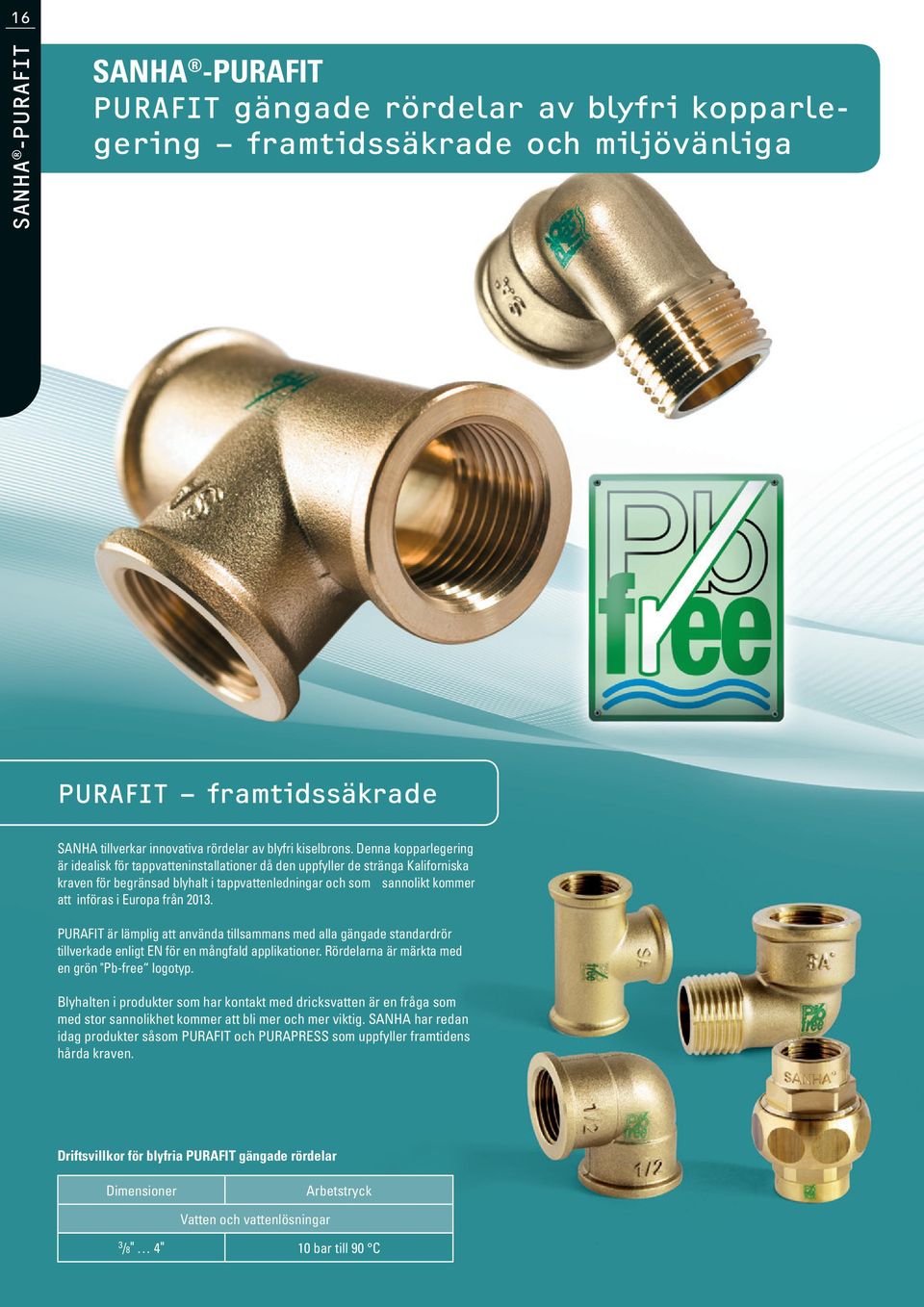

16 16 SANHA -PURAFIT SANHA -PURAFIT PURAFIT gängade rördelar av blyfri kopparlegering framtidssäkrade och miljövänliga PURAFIT framtidssäkrade SANHA tillverkar innovativa rördelar av blyfri kiselbrons. Denna kopparlegering är idealisk för tappvatteninstallationer då den uppfyller de stränga Kaliforniska kraven för begränsad blyhalt i tappvattenledningar och som sannolikt kommer att införas i Europa från PURAFIT är lämplig att använda tillsammans med alla gängade standardrör tillverkade enligt EN för en mångfald applikationer. Rördelarna är märkta med en grön "Pb-free logotyp. Blyhalten i produkter som har kontakt med dricksvatten är en fråga som med stor sannolikhet kommer att bli mer och mer viktig. SANHA har redan idag produkter såsom PURAFIT och som uppfyller framtidens hårda kraven. Driftsvillkor för blyfria PURAFIT gängade rördelar Dimensioner Arbetstryck Vatten och vattenlösningar 3 / bar till 90 C

17 17 Ett förstklassigt push-system: snabbt enkelt säkert 3 fi t -Push en innovation -kopplingarna tillverkas av en högvärdig kopparlegering. Den nya tekniken för flexibla rörsystem är ett utmärkt komplement till pressförbindning och kan användas inom en mängd olika installationer. Konstruktion -koppling Hölje Packningar kopplingen har en av SANHA utvecklad och patenterad låsfunktion (LF) som låser kopplingen permanent när den aktiveras. Vid trycksättningen låses en låskil fast i höljet som spänner fast kopplingen varaktigt på röret. systemkopplingar (serie 23000) för dricksvatten och värmeinstallationer O-ringstätning EPDM. De plastklädda -systemkopplingarna är utvändigt märkta med texten SANHA. Kontrollerade och godkända av DVGW och andra internationella certifieringsorgan. Lämpliga att använda tillsammans med alla MultiFit -Flex systemrör och plastklädda kopparrör (Q-Tec, Cusmart, cuprotherm CTX) för ett stort antal användningsområden (jfr tabell s.22-23). Rör Låskil Låsring Siktruta Driftsvillkor för kopplingar Rörets ytterdiameter Tryckklass SANHA systempresskopplingar Arbetstemperatur d < 20 mm Vatten och vattenlösningar 16 bar systemkoppling med EPDM-tätning 30 C +95 C

18 18 system Stor flexibilitet och maximal säkerhet Fördelarna i korthet Stor flexibilitet! -systemkopplingen lämpar sig utmärkt att kombinera med de flexibla MultiFit -Flex-systemrören från SANHA och möjliggör snabba och enkla dricksvatten- och värmeinstallationer. Fritt val av pressverktyg! Alla pressbackar för plastkompositrör med original TH-profil. Hög säkerhet tack vare metall! -systemkopplingarna är gjorda av avzinkningshärdig mässing med en 0,8 mm tjock presshylsa av rostfritt stål. Det gör pressförbindningen synnerligen stark och säker. Alltid rätt insticksdjup! Genom siktrutan i presshylsan kan man omedelbart kontrollera att röret sitter rätt vid monteringen och därmed säkerställs en säker förbindning. Omfattande sortiment! Omfattande sortiment i dimensionerna d = 14 mm till d = 63 mm för tappvatten, värme, kyla och industriella applikationer.

19 19 Perfekt förbindning med några få handgrepp Funktionssättet hos systemkopplingar -systemet gör installationen enkel och säker. MultiFit -Flex-systemröret eller det plastklädda kopparröret skjuts in i -systemkopplingen så långt det går. I siktrutan kan man tydligt se om det är rätt insticksdjup. Vid pressningen förbinds den yttre hylsan, röret och den genomgående metallkärnan i det inre fast med varandra. De dubbla packningarna garanterar permanent täthet i systemet. Som alla andra SANHA-produkter är också -kopplingarna kompatibla vad gäller verktyg. Alla pressbackar för plastkompositer med original-th-profil är lämpade för de aktuella dimensionerna. pressförbindningen för flexibla rörsystem systemkopplingarna tillverkas av en kopparlegering i materialet CW617N. Detta beprövade förbindningssätt för flexibla rörsystem är en utmärkt komplettering till metalliska pressförbindningar och har många olika användningsområden. systemkopplingar (serie 25000) för dricksvatten och värmeinstallationer O-ringstätning EPDM. -systemkopplingarna är märkta med texten SANHA på presshylsan. Kontrollerade och godkända av DVGW och andra internationella certifieringsorgan. Lämpliga att använda tillsammans med MultiFit -Flex systemrör för omfattande användningsområden (jfr tabell s ). Driftsvillkor för systemkopplingar Rörets ytterdiameter Tryckklass SANHA systempresskopplingar Arbetstemperatur d < 63 mm Vatten och vattenlösningar 16 bar systemkoppling med EPDM-packning Gängutförande: Anslutningsgänga: R/Rp-gänga enligt EN 10226, Fästgänga: G-gänga enligt EN/ ISO C +95 C

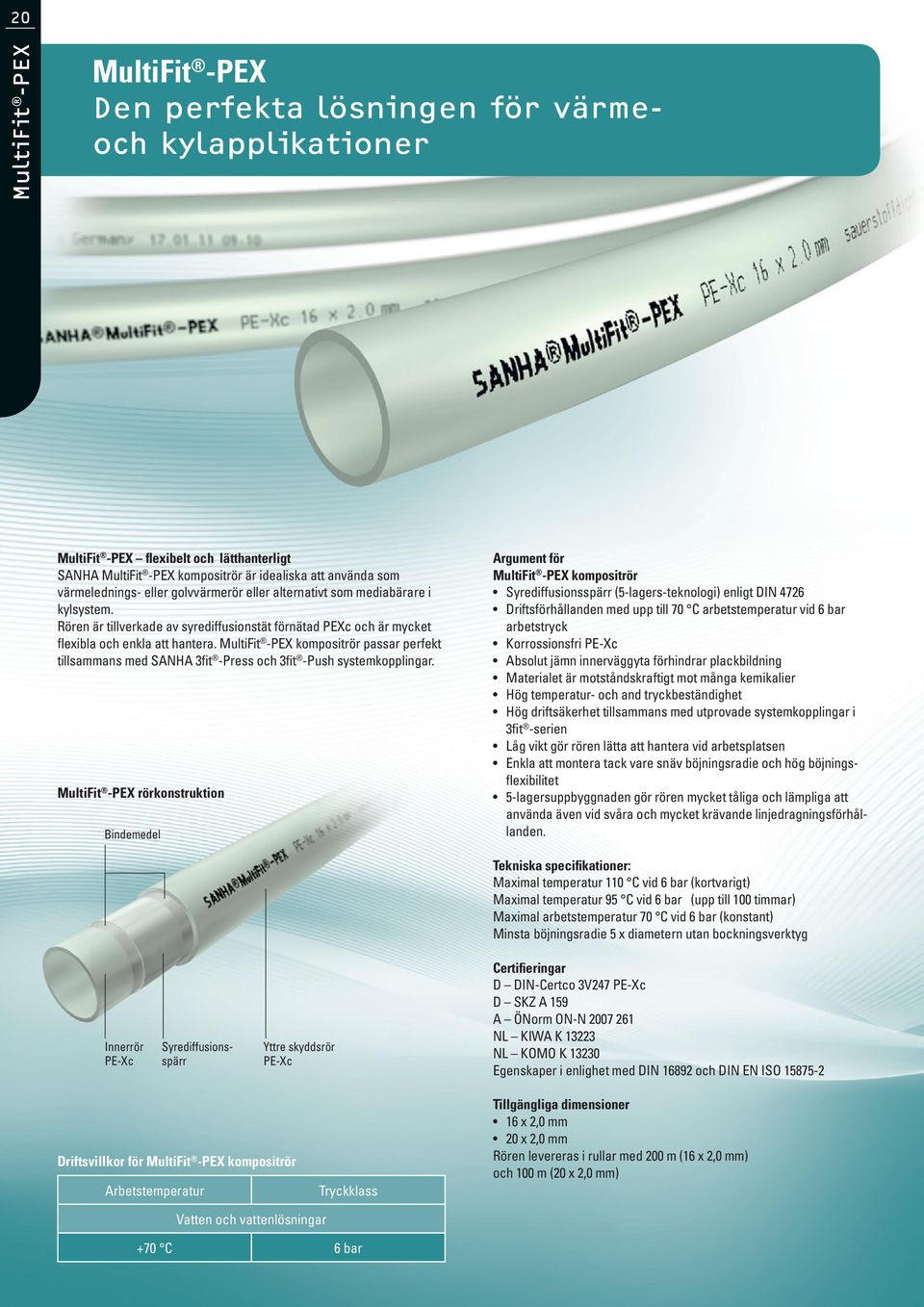

20 20 MultiFit -PEX MultiFit -PEX Den perfekta lösningen för värmeoch kylapplikationer MultiFit -PEX flexibelt och lätthanterligt SANHA MultiFit -PEX kompositrör är idealiska att använda som värmelednings- eller golvvärmerör eller alternativt som mediabärare i kylsystem. Rören är tillverkade av syrediffusionstät förnätad PEXc och är mycket flexibla och enkla att hantera. MultiFit -PEX kompositrör passar perfekt tillsammans med SANHA och systemkopplingar. MultiFit -PEX rörkonstruktion Bindemedel Argument för MultiFit -PEX kompositrör Syrediffusionsspärr (5-lagers-teknologi) enligt DIN 4726 Driftsförhållanden med upp till 70 C arbetstemperatur vid 6 bar arbetstryck Korrossionsfri PE-Xc Absolut jämn innerväggyta förhindrar plackbildning Materialet är motståndskraftigt mot många kemikalier Hög temperatur- och and tryckbeständighet Hög driftsäkerhet tillsammans med utprovade systemkopplingar i 3 fi t -serien Låg vikt gör rören lätta att hantera vid arbetsplatsen Enkla att montera tack vare snäv böjningsradie och hög böjningsflexibilitet 5-lagersuppbyggnaden gör rören mycket tåliga och lämpliga att använda även vid svåra och mycket krävande linjedragningsförhållanden. Tekniska specifikationer: Maximal temperatur 110 C vid 6 bar (kortvarigt) Maximal temperatur 95 C vid 6 bar (upp till 100 timmar) Maximal arbetstemperatur 70 C vid 6 bar (konstant) Minsta böjningsradie 5 x diametern utan bockningsverktyg Innerrör PE-Xc Syrediffusionsspärr Yttre skyddsrör PE-Xc Certifieringar D DIN-Certco 3V247 PE-Xc D SKZ A 159 A ÖNorm ON-N NL KIWA K NL KOMO K Egenskaper i enlighet med DIN och DIN EN ISO Driftsvillkor för MultiFit -PEX kompositrör Arbetstemperatur Tryckklass Tillgängliga dimensioner 16 x 2,0 mm 20 x 2,0 mm Rören levereras i rullar med 200 m (16 x 2,0 mm) och 100 m (20 x 2,0 mm) Vatten och vattenlösningar +70 C 6 bar

21 21 MultiFit -Flex systemrör Den flexibla lösningen med beprövad säkerhet idealisk för och MultiFit -Flex MultiFit -Flex systemrör är böjliga, lätta att bearbeta, har lång livslängd och absolut säkra i system med och från SANHA. Kompositrören består av ett hygieniskt innerrör i plast, ett diffussionstätt aluminiumskikt och ett robust plasthölje. Överallt där man måste göra långa skarvfria installationer och arbeta i trånga utrymmen, t.ex. vid montering i installationsväggar, visar sig de många fördelarna med MultiFit -Flex. Installationen kan genomföras effektivt, flexibelt och snabbt. MultiFit -Flex systemrör Högkvalitativa systemrör Made in Germany. Tysk DVGW-certifiering; Rörets färg: vit;textens färg: svart Märkning på MultiFit -Flex-systemröret: >I< XXX m SANHA MultiFit -Flex PE-RT/AL/PE-HD DVGW SVGW KOMO dimension SKZ A /10 bar/max. 95 Made in Germany Datum/tid/anläggning nr /Uppdrag nr >I< MultiFit -Flex systemrör levereras i följande dimensioner och utföranden: MultiFit -Flex rörkonstruktion Bindemedel MultiFit -Flex systemrör (serie 23000) från d = 14 mm till d = 32 mm 14,0 mm x 2,0 mm (på rullar à 200 m) 16,0 mm x 2,0 mm (på rullar à 200 m) 20,0 mm x 2,0 mm (på rullar à 100 m) 26,0 mm x 3,0 mm (på rullar à 50 m) 32,0 mm x 3,0 mm (på rullar à 50 m) Hygieniskt innerrör Diffusionstätt aluminiumlager Tåligt ytterrör MultiFit -Flex systemrör (serie 23100) från d = 16 mm till d = 63 mm 16,0 mm x 2,0 mm (i stänger à 5 m) 20,0 mm x 2,0 mm (i stänger à 5 m) 26,0 mm x 3,0 mm (i stänger à 5 m) 32,0 mm x 3,0 mm (i stänger à 5 m) 40,0 mm x 3,5 mm (i stänger à 5 m) 50,0 mm x 4,0 mm (i stänger à 5 m) 63,0 mm x 4,5 mm (i stänger à 5 m) Driftsvillkor för MultiFit -Flex systemrör i vatten och vattenlösningar. Tryckklass Vatten och vattenlösningar Arbetstemperatur 16 bar +25 C 13 bar +50 C 10 bar +70 C MultiFit -Flex systemrör i rött eller blått skyddsrör (serie 23200) från d = 16 mm till 20 mm 16,0 mm x 2,0 mm (på rullar à 75 m) 20,0 mm x 2,0 mm (på rullar à 75 m) MultiFit -Flex systemrör, förisolerade med 9 mm isoleringslager (serie 23300) från d = 16 mm till 20 mm 16,0 mm x 2,0 mm (på rullar à 50 m) 20,0 mm x 2,0 mm (på rullar à 50 m)
