1 Skolor med inbyggd kunskap.

2

3 När vi får uppdraget att bygga en skola är målet alltid självklart: vi ska lösa ett lokalbehov. Men om vi tittar närmare är det förstås mer komplext än så. Vi ska även svara upp till alla stora och små behov hos de barn och vuxna som ska leva och verka i skolan. Man lär så länge man bygger, brukar vi säga. I mer än ett halvt sekel har vi utvecklat våra förskolor och skolor, och vi vet hur viktigt det är att göra hemläxan ordentligt innan man beställer virket. Kataloghusen du får bekanta dig med på följande sidor byggs alla med våra beprövade och genomtänkta lösningar. Att välja ett kataloghus har många fördelar. Hela processen från beslut till färdig skola blir enklare och mindre tidskrävande. Och med ett väl definierat förslag från början blir du alltid nöjd med slutresultatet. Det blir som på ritningen, helt enkelt. Välkommen till Flexators skolkatalog. Vi kan lova att den räcker längre än ett år.

4

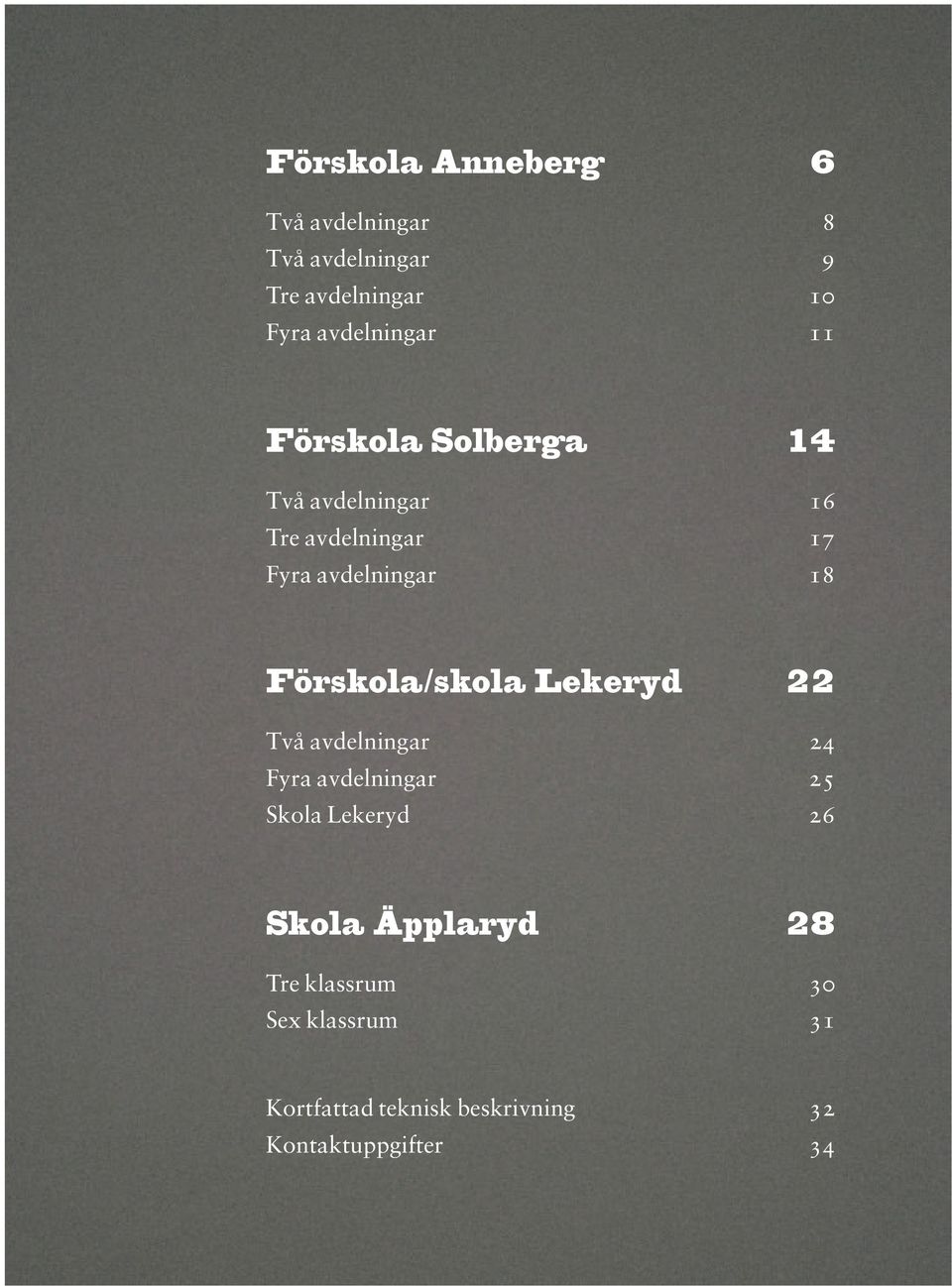

5 Förskola Anneberg 6 Två avdelningar 8 Två avdelningar 9 Tre avdelningar 10 Fyra avdelningar 11 Förskola Solberga 14 Två avdelningar 16 Tre avdelningar 17 Fyra avdelningar 18 Förskola/skola Lekeryd 22 Två avdelningar 24 Fyra avdelningar 25 Skola Lekeryd 26 Skola Äpplaryd 28 Tre klassrum 30 Sex klassrum 31 Kortfattad teknisk beskrivning 32 Kontaktuppgifter 34

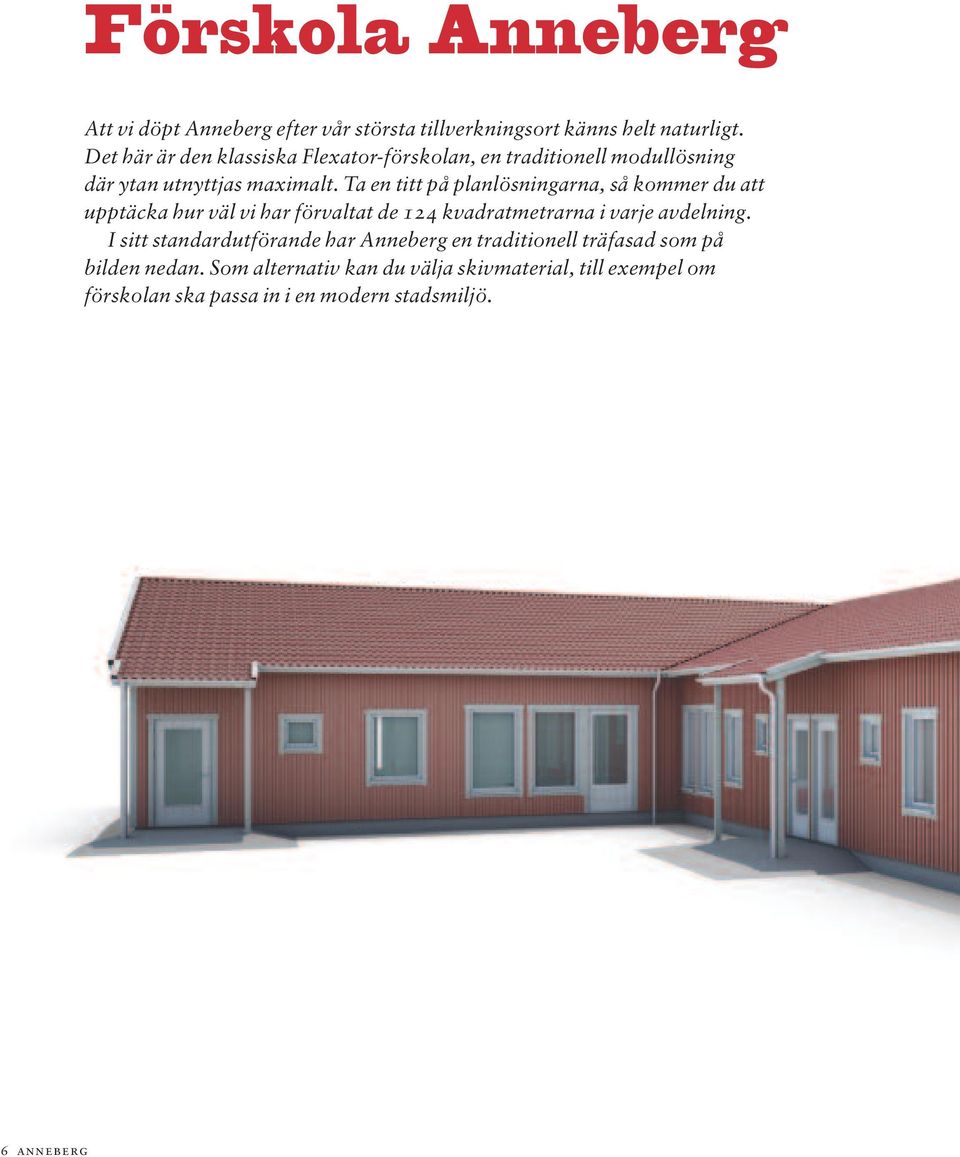

6 Förskola Anneberg Att vi döpt Anneberg efter vår största tillverkningsort känns helt naturligt. Det här är den klassiska Flexator-förskolan, en traditionell modullösning där ytan utnyttjas maximalt. Ta en titt på planlösningarna, så kommer du att upptäcka hur väl vi har förvaltat de 124 kvadratmetrarna i varje avdelning. I sitt standardutförande har Anneberg en traditionell träfasad som på bilden nedan. Som alternativ kan du välja skivmaterial, till exempel om förskolan ska passa in i en modern stadsmiljö. 6 anneberg

7 baksida/gavel. gavel. anneberg 3 avdelningar. anneberg 7

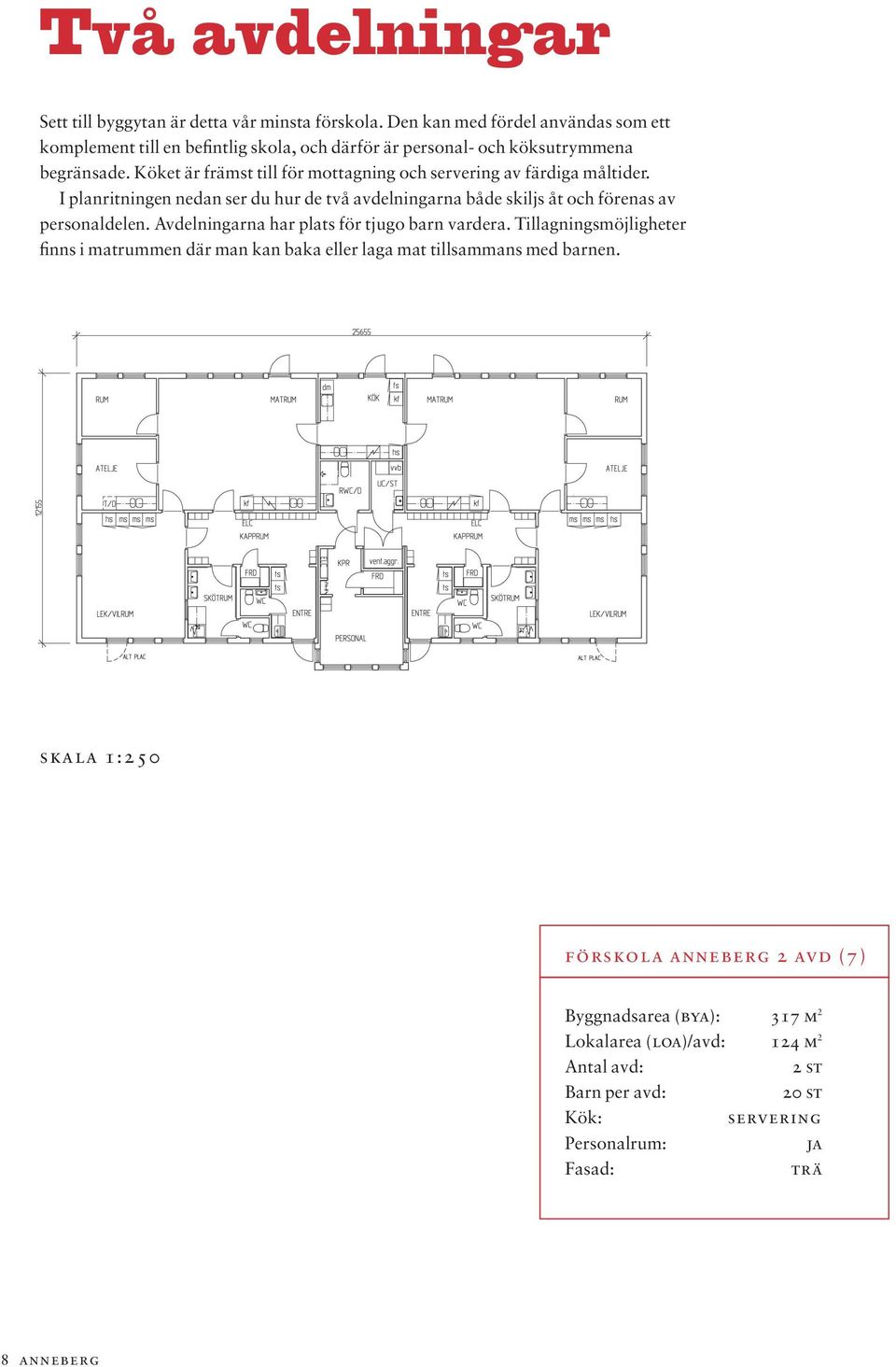

8 Två avdelningar Sett till byggytan är detta vår minsta förskola. Den kan med fördel användas som ett komplement till en befintlig skola, och därför är personal- och köksutrymmena begränsade. Köket är främst till för mottagning och servering av färdiga måltider. I planritningen nedan ser du hur de två avdelningarna både skiljs åt och förenas av personaldelen. Avdelningarna har plats för tjugo barn vardera. Tillagningsmöjligheter finns i matrummen där man kan baka eller laga mat tillsammans med barnen. skala 1:250 förskola anneberg 2 avd (7) Byggnadsarea (bya): 317 m 2 Lokalarea (loa)/avd: 124 m 2 Antal avd: 2 st Barn per avd: 20 st Kök: servering Personalrum: ja Fasad: trä 8 anneberg

9 Två avdelningar Den lite större versionen av Anneberg med två avdelningar är också ytterst yteffektiv. Avdelningarna är ritade för att ge en så bra överblick över verksamheten som möjligt. Den stora skillnaden jämfört med lösningen på föregående sida är att kök och personalrum fått flytta ut till ena gaveln. Köket är byggt för tillagning och lärarna har fått gott om eget utrymme. Detta är en liten förskola som ändå klarar sig bra fristående, mycket tack vare välplanerade ytor. skala 1:250 förskola anneberg 2 avd (8) Byggnadsarea (bya): 361 m 2 Lokalarea (loa)/avd: 124 m 2 Antal avd: 2 st Barn per avd: 20 st Kök: tillagning Personalrum: ja Fasad: trä anneberg 9

10 Tre avdelningar I Anneberg med tre avdelningar har vi samlat kök och personalutrymme i vinkelns yttre hörn. Köket är enklare än det som presenteras på förra sidan och främst tänkt för mottagning. Den vinklade samlingssalen gör att man lätt kan samla alla avdelningar utan att det känns trångt. I vinkeln har vi också öppnat för fler möjligheter. Planritningen visar hur du kan dela av det stora lek- och vilrummet för att skapa extra förrådsutrymme. förskola anneberg 3 avd skala 1:250 Byggnadsarea (bya): 527 m 2 Lokalarea (loa)/avd: 124 m 2 Antal avd: 3 st Barn per avd: 20 st Kök: mottagning Personalrum: ja Fasad: trä 10 anneberg

11 Fyra avdelningar När fyra avdelningar ligger i vinkel får man en trevlig innergård och bra uppsikt över barnen. Samlingsrummet i vinkeln är ordentligt tilltaget medan den avskilda personaldelen ger möjlighet till avkoppling i lugn miljö. De stora pardörrarna mellan matrummen gör det enkelt att ha gemensamma samlingar och aktiviteter. En viktig skillnad mellan denna lösning och den föregående är det rymliga köket titta till exempel på det rejäla förrådet och utrymmet för matvagnar i korridoren. skala 1:250 förskola anneberg 4 avd Byggnadsarea (bya): 702 m 2 Lokalarea (loa)/avd: 124 m 2 Antal avd: 4 st Barn per avd: 20 st Kök: tillagning Personalrum: ja Fasad: trä anneberg 11

12 när modulerna har levererats tar det sällan mer än sex veckor innan förskolan anneberg är redo för inflyttning. Förskolan på bilden kan vara kundanpassad.

13

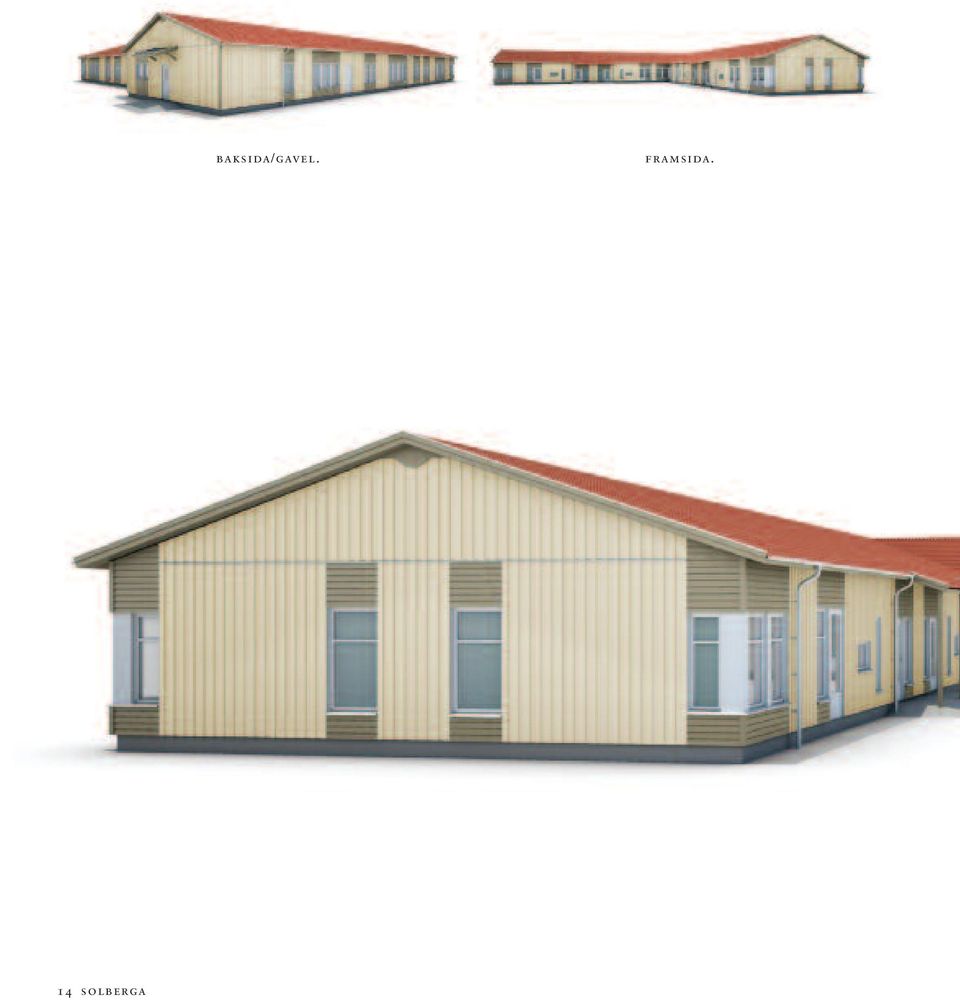

14 baksida/gavel. framsida. 14 solberga

15 Förskola Solberga Solberga är den moderna modulbyggda förskolan. Det märks redan på fasaden med dess samspel av liggande och stående panel. Invändigt hittar du generösa ytor för lekfulla barn och engagerad personal. Varje avdelning har god plats för 20 barn. Avdelningarna har en yta på 166 kvadratmeter vardera, vilket är 42 kvadratmeter mer än i den mer traditionella förskolan Anneberg. Solberga är en genomtänkt, pedagogisk förskolemiljö där vi satt trivseln i första rummet. Och i de andra rummen också, för den delen. solberga 4 avdelningar. solberga 15

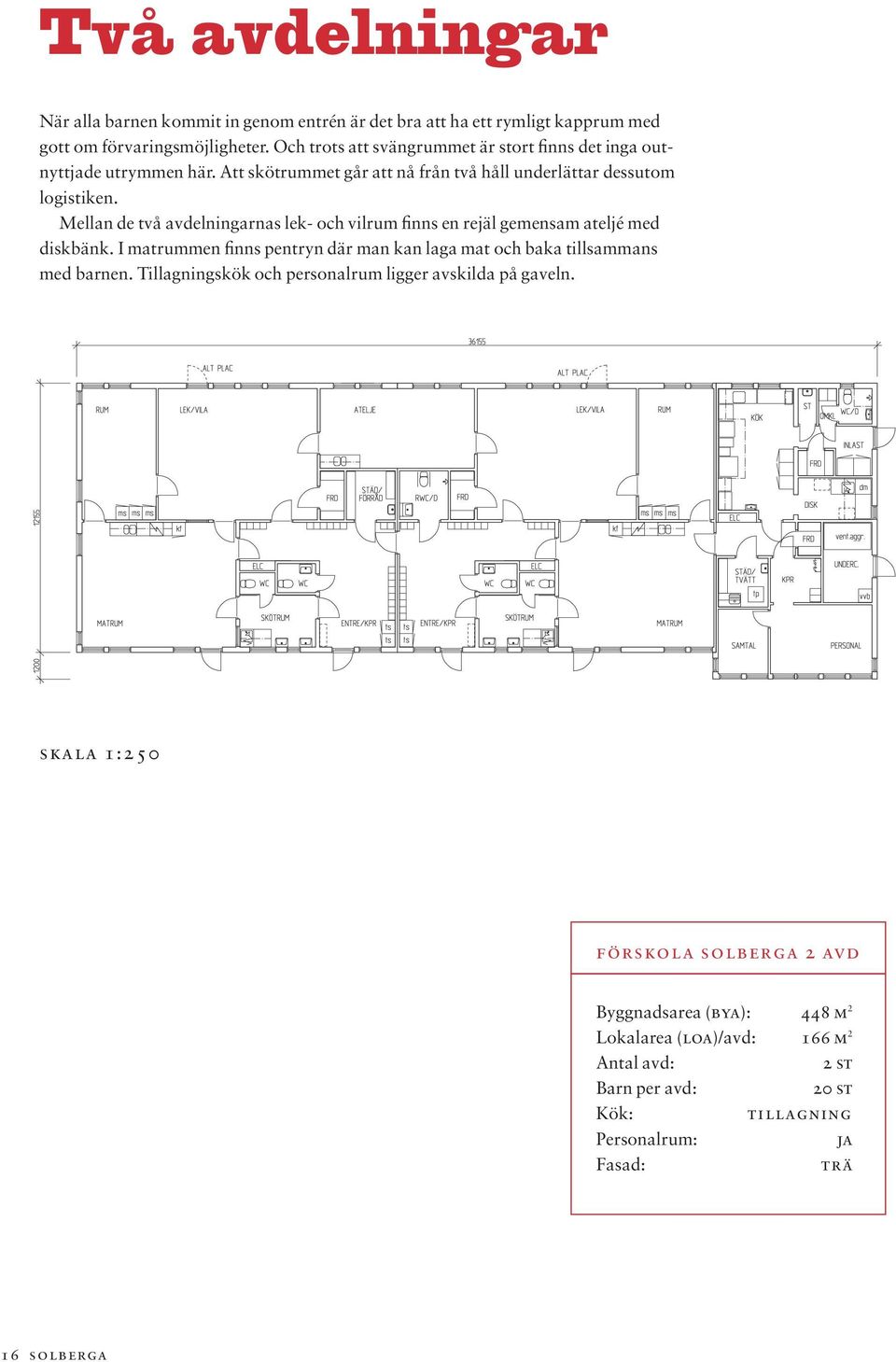

16 Två avdelningar När alla barnen kommit in genom entrén är det bra att ha ett rymligt kapprum med gott om förvaringsmöjligheter. Och trots att svängrummet är stort finns det inga outnyttjade utrymmen här. Att skötrummet går att nå från två håll underlättar dessutom logistiken. Mellan de två avdelningarnas lek- och vilrum finns en rejäl gemensam ateljé med diskbänk. I matrummen finns pentryn där man kan laga mat och baka tillsammans med barnen. Tillagningskök och personalrum ligger avskilda på gaveln. skala 1:250 förskola solberga 2 avd Byggnadsarea (bya): 448 m 2 Lokalarea (loa)/avd: 166 m 2 Antal avd: 2 st Barn per avd: 20 st Kök: tillagning Personalrum: ja Fasad: trä 16 solberga

17 Tre avdelningar De tre avdelningarna här är uppbyggda på samma sätt som på förra sidan, men i vinkelns yttre hörn har vi gett mer plats åt förråd och förvaring. Du ser också att planlösningen i denna del är helt annorlunda. Det stora gemensamma matrummet i vinkel gör det lätt att hålla koll på leken, både inomhus och utomhus. Här kan man även använda en vikvägg för att skärma av rummet. Du kan också dela av med väggar för att skapa praktisk förvaring. skala 1:250 förskola solberga 3 avd Byggnadsarea (bya): 659 m 2 Lokalarea (loa)/avd: 166 m 2 Antal avd: 3 st Barn per avd: 20 st Kök: mottagning Personalrum: ja Fasad: trä solberga 17

18 Fyra avdelningar Det här är den största av förskolorna som presenteras i den här katalogen. De fyra avdelningarna följer samma mönster som på föregående uppslag, men köket har fått betydligt mer yta genom en utbyggnad i vinkelns ytterhörn. Ett stort förråd och plats för matvagnar hör självklart till. Matrummet i vinkeln har också utökats, för att underlätta gemensam samling med barnen från alla fyra avdelningarna. skala 1:250 förskola solberga 4 avd Byggnadsarea (bya): 877 m 2 Lokalarea (loa)/avd: 166 m 2 Antal avd: 4 st Barn per avd: 20 st Kök: tillagning Personalrum: ja Fasad: trä 18 solberga

19 vår långa erfarenhet och noggranna kontroll gör att precisionen blir oerhört hög, även bakom fasaden.

20

21

22 baksida. framsida. 22 lekeryd

23 Förskola Lekeryd När vi ritade Lekeryd tänkte vi verkligen flexibelt. Byggnaden är en förskola i grunden, men genom några mindre ingrepp kan den lätt göras om till en låg- eller mellanstadieskola. Lekeryd kan därför på ett naturligt sätt täcka lokalbehoven även när samhället förändras eller när barnkullarna är ojämna. Och flexibiliteten gäller inte bara invändigt. Det är relativt enkelt att bygga ut med fler avdelningar. lekeryd 2 avdelningar. färgrutor är tillval. lekeryd 23

24 Två avdelningar Lekeryd med två avdelningar rymmer totalt fyrtio barn med gemensam entré. I barnens utrymme har ytan utnyttjats effektivt, medan personalrum och kök har samlats på husets motsatta sida. Däremellan finns ett rejält mat-/lekrum med tilllagningsmöjligheter. Köket har gott om arbetsyta, ett rejält förråd och en stor, smidig inlastning. Lekeryd kan också fungera som ett komplement till en befintlig skola. skala 1:250 förskola lekeryd 2 avd Byggnadsarea (bya): 387 m 2 Lokalarea (loa)/avd: 111 m 2 Gemensam yta: 90 m 2 Antal avd: 2 st Barn per avd: 20 st Kök: tillagning Personalrum: ja Fasad: skivmaterial 24 lekeryd

25 Fyra avdelningar De fyra avdelningarna i denna variant av Lekeryd ser ut precis som på föregående sida. Den stora skillnaden är hur vi valt att länka samman dem. Kök och personalrum har fått en smart, yteffektiv lösning och så har vi ju lek-/matrummet i vinkeln. Ett rum i denna storlek ger förstås många möjligheter. Lekrummet kan, om man vill, delas av med en vikvägg. Tack vare ytan och det fina ljusinsläppet kan rummet även med fördel hyras ut för kvälls- och helgaktiviteter som dans och kurser. skala 1:250 förskola lekeryd 4 avd Byggnadsarea (bya): 773 m 2 Lokalarea (loa)/avd: 111 m 2 Gemensam yta: 159 m 2 Antal avd: 4 st Barn per avd: 20 st Kök: tillagning Personalrum: ja Fasad: skivmaterial lekeryd 25

26 Skola Lekeryd I planlösningen nedan är förskolan Lekeryd förvandlad till en låg- eller mellanstadieskola. Detta har skett genom att väggarna mellan det mindre och stora rummet har tagits bort. Ibland kan det dock vara en fördel att behålla det lilla rummet för användning som grupprum. Fläktrummen är större för att ge god ventilationen åt två avdelningar (i förskolevarianterna ligger detta i vinkeln). Skolan Lekeryd fungerar bra som ett komplement till en befintlig skola, eftersom byggnaden saknar kök och personalrum. skala 1:250 skola lekeryd Byggnadsarea (bya): 483 m 2 Lokalarea (loa)/klass: 111 m 2 Antal avd: 4 st Barn per avd: 30 st Kök: nej Personalrum: nej Fasad: skivmaterial 26 lekeryd

27 i flexators skolor är alla fönster, utvändiga som invändiga, strategiskt placerade. Förskolan på bilden kan vara kundanpassad.

28 Skola Äpplaryd Med närmast oförändrat utseende har denna standardskola i mer än tjugo år funnits i Flexators sortiment. Äpplaryd fungerar utmärkt som kompletteringsbyggnad, som ska täcka behoven när en plötslig och tillfällig barnboom uppstår. Skolan är därför mer mobil än våra övriga. Eftersom gavelfasaden består av träkassetter som är enkla att demontera är det smidigt att komplettera och bygga om skolan när behoven förändras. äpplaryd 3 klassrum. 28 äpplaryd

29 baksida. gavel/entrésida. äpplaryd 29

30 Tre klassrum Äpplaryd med tre klassrum erbjuder en enkel men funktionell skolmiljö. Varje avdelning är dimensionerad för trettio barn med gott om plats i klassrummet. Avdelningarna har lättillgängliga grupprum, och fönstret mellan rummen gör det lättare att hålla uppsikt. Planritningen nedan tydliggör Äpplaryds roll som komplement till en befintlig skola. Här finns exempelvis inget kök eller personalrum. skala 1:250 skola äpplaryd 3 klassrum Byggnadsarea (bya): 295 m 2 Lokalarea (loa)/klass: 90 m 2 Antal klassrum: 3 st Barn per avd: 30 st Kök: nej Personalrum: nej Fasad: trä 30 äpplaryd

31 Sex klassrum Denna lösning är uppbyggd på samma sätt som på föregående sida. Om du är i behov av en fristående, tillfällig skola är det inga problem att bygga ut Äpplaryd med extra grupprum, personalrum och kök. Ytterväggarna och innerväggarna har nämligen samma konstruktion; tar man bort träkassetten på gaveln är det bara att haka på nästa modulbyggnad. skala 1:250 skola äpplaryd 6 klassrum Byggnadsarea (bya): 583 m 2 Lokalarea (loa)/klass: 90 m 2 Antal klassrum: 6 st Barn per avd: 30 st Kök: nej Personalrum: nej Fasad: trä äpplaryd 31

32 Kortfattad teknisk beskrivning allmänt Byggnaden levereras i volymelement, s k sektioner. Dessa sektioner byggs samman inomhus i fabrik och består av golv, väggar och tak. Sektionerna färdigställs så långt som möjligt inomhus, ytbehandlas och förses med installationer samt fasta inredningar. På byggplats utförs sedan kompletterande arbeten till helt färdig byggnad. Byggnaden utförs helt enligt Boverkets Byggregler, bkr och bbr. Samordning av de olika disciplinerna genomförs under projektering. Före produktionsstart sänds ritningar till beställaren för granskning. Beräkningar för energihushållning görs med energiberäkningsprogrammet enorm och följer bbr-kraven. Brandskydd utformas enligt brandskyddsdokumentation som upprättas av Flexator. Erforderlig ce-märkning för berörda installationsdelar utförs. bygg För toleranser gäller Hus-ama 98. Stomsystemet uppfyller relevanta krav enligt bkr, bl a avsnitt 3:4 avseende nyttig last, zon 2.5 avseende snölast, terrängtyp ii avseende vindlast, samt nedböjning max 1.15 mm avseende golvsvikt. Fuktkvot i virke är vid inbyggnad max 16 %. Standardfasad är av målad träpanel. Lekeryd har cementfiberskiva som standardfasad. Byggnaden är försedd med glidhängda/fasta fönster av vitmålat trä och med 3-glas isolerruta. Varje rum förses normalt med ett öppningsbart fönster. Entrédörrar är av trä, vitmålade med sparkskydd av plåt på insidan och med glasöppning i härdat klarglas. Övriga ytterdörrar är av trä, vitmålade med sparkskydd av plåt på insidan. Byggnadens innerdörrar är av typ massivdörrar med ytskikt av laminat. Samtliga innerdörrar i förskolor utom i kök och personaldelar har klämfri bakkant. Karmar och listverk utförs i vitmålat trä. Golven har plastmattor. Rum med hög belastning förses med stegljudsdämpande plastmatta. Väggar vävas och målas invändigt. Innertak i allmänna delar är försedda med vitmålad, ljudabsorberande gips. Korridorer har ett nedpendlat akustikundertak. Inredning i omfattning enligt ritning. Takskyddsanordningar inkl snörasskydd utförs av galvaniserat stål i omfattning enligt bbr. Plåtdetaljer som fönsterbleck, takhuvar, krönplåt m m utförs i plastbelagd stålplåt. värme och sanitet Byggnaden värms via radiatorer som 32

33 placeras under respektive fönster. Dimensionerande lokaltemperatur är 21 c. Radiatorsystemet utförs som tvårörssystem. Kallvatten försörjs från det allmänna nätet, via kallvattenmätare placerad i teknikrum. Värmevatten och tappvarmvatten produceras som standard i en fjärrvärmeväxlare placerad i teknikrum. Andra alternativ på uppvärmning såsom värmepump och elpanna finns. Äpplaryd kan behöva förses med externt placerat teknikrum. Komplett styr- och manöverutrustning för samtliga rörinstallationer ingår. Tvättställ är vägghängt av vitt porslin med ettgreppsblandare och avlopp anslutet till golv. Toalettstol är golvmonterad av vitt porslin med sits och lock av vit plast. ventilation Byggnaden förses med mekanisk ventilation typ ftx med integrerat fabriksbyggt styrsystem. sfp-tal <2,0. Ventilationskanaler förläggs i modulernas bjälklag i fabriken. På byggplats monteras samlingskanal och stamkanaler på vind. Byggnaden förses med tilluft via tilluftsdon i tak. Frånluft evakueras via frånluftsdon i sanitetsutrymmen och via centralutsug i korridorer. Frånluften filtreras och värmeväxlas innan den blåses ut via en huv på yttertak/ytterväggsgaller. Avdelningskök förses med separat spisfläkt. Storkök förses med rostfri imkåpa med frånluftsfläkt på yttertak. Diskrum förses med rostfri kåpa som sammankopplas med ventilationens frånluftssystem. el Byggnaden är försedd med elkraft som har systemspänning 400/230 v, tn-s-system. Installationer är av infälld typ med fk-ledningar och dosor infällda i tak och väggar. Ledningsdragning inom varje sektion med vp-rör och fk, mellan sektioner eklk i kabelränna eller på kabelstege. Belysningen inomhus utförs enligt Ljuskulturs rekommendationer. Nödbelysningsinstallation enligt normkrav. Armaturer är försedda med hf-don och t5-rör. Kvicksilverlampor i ytterarmaturer som är placerade vid varje ytterdörr. Tomrörssystem för rikstelefon, datanät, brandlarm och utrymningslarm ingår. I övrigt kan fastigheten förses med ett antal telesystem såsom inbrottslarm, brandlarm m m. reservation Vi reserverar oss för konstruktionsoch materialförändringar i byggnaderna som presenteras i denna katalog, samt för lagändringar som kan påverka konstruktionerna. De utvändiga bilderna på byggnaderna är 3d-illustrationer och kan därmed avvika något från verkligheten. 33

34 I den här katalogen visar vi våra färdiga skolor men självklart kan vi även utforma en unik lösning tillsammans med dig. Med en projektunik skola får du ökad valfrihet i planlösning och materialval. Vad du då bör ha i tankarna är att prisbilden självklart blir en annan eftersom vi börjar från noll vid ritbordet. Ring oss, så bokar vi tid för en öppen diskussion. Förutom skolor bygger vi på Flexator även kontor, boende och arbetsbodar. Läs mer om oss på vår hemsida,

35 Försäljning För att kunna ge dig rätt vägledning och service inför ditt husköp har vi delat in Sverige i olika säljområden. Din närmaste säljansvarige hittar du på Du kan också ringa Produktion anneberg solbergavägen 20, anneberg telefon , fax gråbo olstorpsvägen 3, gråbo telefon , fax eslöv verkstadsvägen 14, eslöv telefon
