1 Brandskyddsutbildning kat. 3+4 Brandskyddsutbildning kat. 3+4 Med fördjupning angående laboratorieverksamhet Per-Anders Ohlsson Alf Backman DEL 1 2 timmar Miljö- och säkerhetsgruppen Brandförlopp & utrymning Eva-Lena Fjällström Miljö- och säkerhetschef Tel: , eva-lena.fjallstrom@adm.umu.se Marie Adsten Miljö- och säkerhetssamordnare Tel: , marie.adsten@adm.umu.se Veronica Lidvall Vik Miljösamordnare Tel: , veronica.lidvall@adm.umu.se Följande huvudsakliga utvecklingsområden samt ärenden jobbar vi med: Samordna säkerhetsarbetet Riskhantering Försäkringar Brandskydd Bevakning Passage- och larm Samordna fysiska arbetsmiljö- och miljöarbetet Utveckla miljöledningssystemet Samordna tillståndsfrågor beträffande kemikalier, brandfarlig vara, biotekniska organismer och strålskydd Handlägga arbetsskade-anmälningar och tillbudsrapporteringar Konsekvenser av en uppställd dörr

2 Brandförlopp & utrymning Branden Brandscenario: Utspilld aceton (3 liter) antänds i ett laboratorium och sprider sig till inredningen. Papper mm brinner inledningsvis och därefter bänkar mm. Brandförlopp & utrymning Kritiska förhållanden (rökgasnivån dimensionerande) Brandförlopp & utrymning Gångtid 1,9 m Datasimulerad brand Kritisk nivå på rökgaserna uppkommer efter ca s. Start ½ minut Alla ute ur lokalen 1 min 55 sek

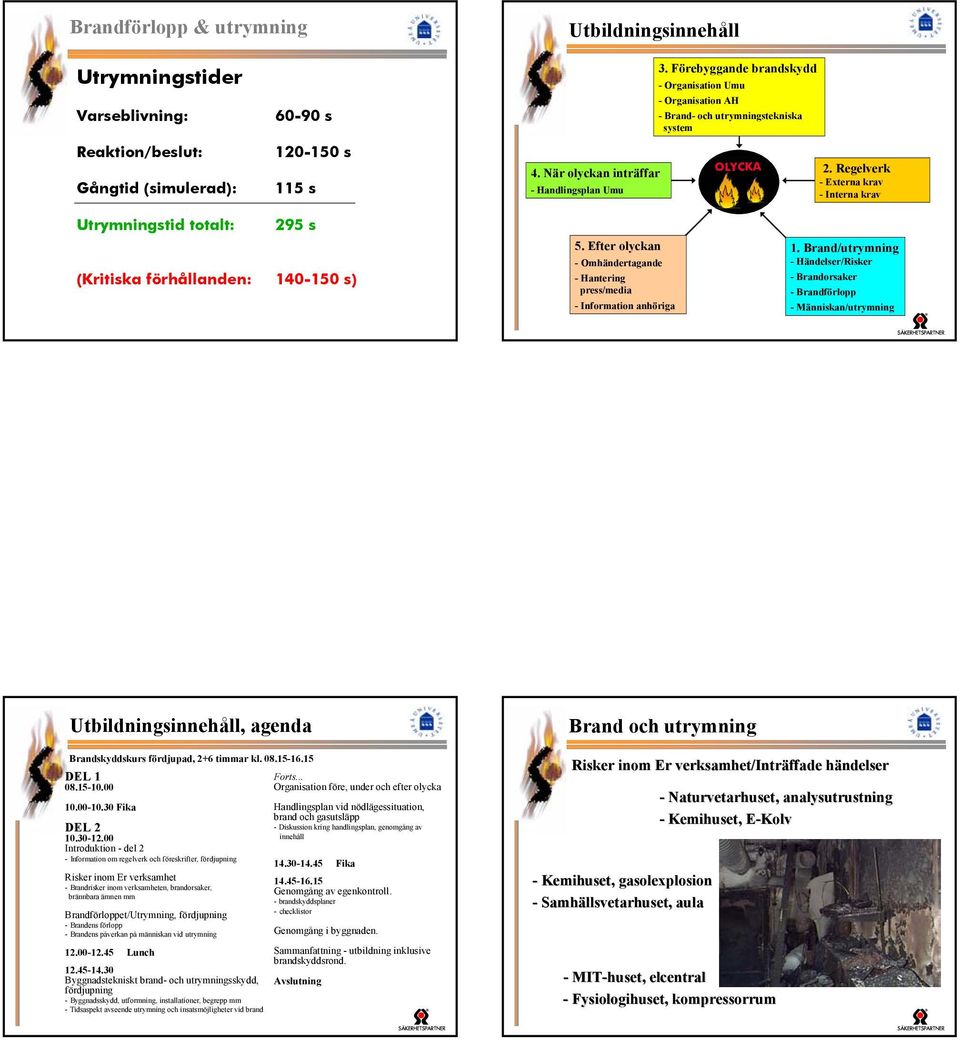

3 Brandförlopp & utrymning Utbildningsinnehåll Utrymningstider Varseblivning: Reaktion/beslut: Gångtid (simulerad): s s 115 s 4. När olyckan inträffar - Handlingsplan Umu 3. Förebyggande brandskydd - Organisation Umu - Organisation AH samordning - Brand- och utrymningstekniska system OLYCKA 2. Regelverk - Externa krav - Interna krav Utrymningstid totalt: 295 s (Kritiska förhållanden: s) 5. Efter olyckan - Omhändertagande - Hantering press/media - Information anhöriga 1. Brand/utrymning - Händelser/Risker - Brandorsaker - Brandförlopp - Människan/utrymning Utbildningsinnehåll, agenda Brand och utrymning Brandskyddskurs fördjupad, 2+6 timmar kl DEL Fika DEL Introduktion - del 2 - Information om regelverk och föreskrifter, fördjupning Risker inom Er verksamhet - Brandrisker inom verksamheten, brandorsaker, brännbara ämnen mm Brandförloppet/Utrymning, fördjupning - Brandens förlopp - Brandens påverkan på människan vid utrymning Lunch Byggnadstekniskt brand- och utrymningsskydd, fördjupning - Byggnadsskydd, utformning, installationer, begrepp mm - Tidsaspekt avseende utrymning och insatsmöjligheter vid brand Forts... Organisation före, under och efter olycka Handlingsplan vid nödlägessituation, brand och gasutsläpp - Diskussion kring handlingsplan, genomgång av innehåll Fika Genomgång av egenkontroll. - brandskyddsplaner -checklistor Genomgång i byggnaden. Sammanfattning - utbildning inklusive brandskyddsrond. Avslutning Risker inom Er verksamhet/inträffade händelser - Kemihuset, gasolexplosion - Samhällsvetarhuset, aula - Naturvetarhuset, analysutrustning - Kemihuset, E-KolvE - MIT-huset, elcentral - Fysiologihuset, kompressorrum

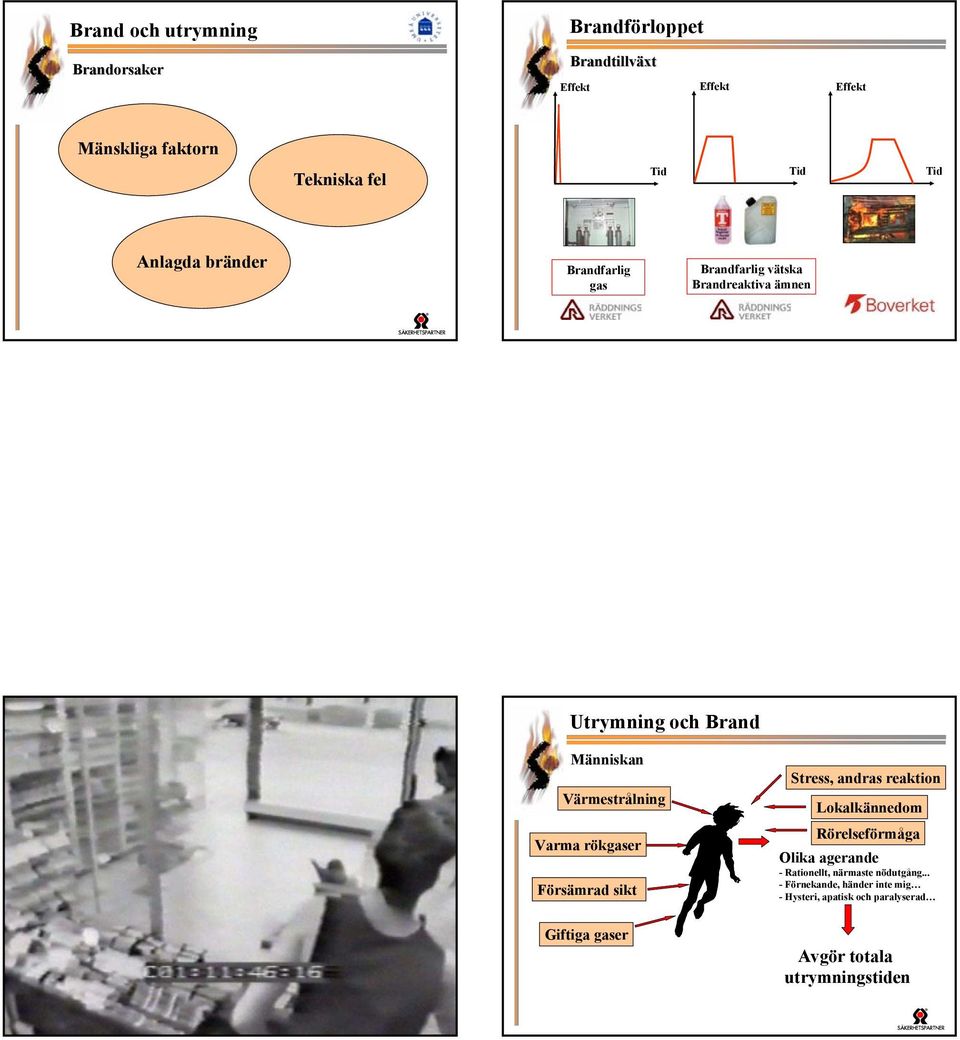

4 Brand och utrymning Brandorsaker Brandförloppet Brandtillväxt Effekt Effekt Effekt Mänskliga faktorn Tekniska fel Rökning (säng och soffa) Glömda spisplattor Heta arbeten Barns lek med eld Fyrverkerier Tid Eldstäder Tid Tid Anlagda bränder Brandfarlig gas Brandfarlig vätska Brandreaktiva ämnen Utrymning och Brand Människan Värmestrålning Varma rökgaser Försämrad sikt Giftiga gaser Stress, andras reaktion Lokalkännedom Rörelseförmåga Olika agerande - Rationellt, närmaste nödutgång... - Förnekande, händer inte mig - Hysteri, apatisk och paralyserad Avgör totala utrymningstiden

5 Regelverk - Lag om skydd mot olyckor - Lag om hantering av brandfarlig och explosiv vara -PBL - Arbetsmiljölagen Förebyggande arbete Umeå universitets organisation - SBA Brandskyddssamordnare Brandskyddsorganisation Universitetsstyrelse Rektor Universitetsdirektör Förvaltningsenheter Fastighetsägare Enhetschefer Brandskyddsombud Fakultetsnämnder Dekaner Institutioner Prefekter Högskolor Rektorer Fakultetskanslier Kanslichefer Brandskyddsombud Brandskyddsombud Brandskyddsombud Kommunala myndigheter Föreståndare BRFV Föreståndare BRFV Förebyggande arbete Akademiska Hus i Norr organisation - SBA Förebyggande arbete Samverkan mellan Umeå Universitet och Akademiska Hus Ägare Nyttjare Drift & Underhåll Utbildning Samordning Gemensamt underlag Samordning, återkoppling Egenkontroll Samordning Utbildning Förvaltare Husansvariga Brandskyddssamordnare Brandskyddsombud

6 Förebyggande arbete Förebyggande arbete Byggnadens brandskydd Byggnadens brandskydd Utrymningssäkerhet Utrymningsvägar Passiva system Brandcellsgränser Bärförmåga Ytskikt Släckredskap Brand- och utrymningslarm Aktiva system Brandgasventilation Fasta släcksystem Gångavstånd Utrymningsskyltning, nödbelysning Utrymningslarm Anpassning funktionshinder Annan larmning När olyckan inträffar När olyckan inträffar Handlingsplan vid brand Huvudhandlingsplan för ett första agerande vid brand LÄGE 1 Larmsignal från brandlarm Ej konstaterad brand Utrymning till Återsamlingsplats Sök igenom närliggande lokaler. Genomför direkt skadebegränsande åtgärder. Tag kontakt med personer i din närhet inom avdelningen för lägesinformation. Ej konstaterad brand Konstaterad brand LÄGE 2 Upptäckt av brand Agerande enligt Huvudhandlingsplan FÖRST PÅ PLATS RÄDDA: direkt hotade personer till säker plats. STÄNG IN BRANDEN: om möjligt. MEDDELA: närmaste person(er) vad som har hänt. SLÄCK: branden om möjligt. HJÄLPARE AKTIVERA BRANDLARMET: om så inte redan är gjort. VARNA/MEDDELA: personer i närheten. RING 112: för information till brandförsvaret. MÖT UPP BRANDFÖRSVARET: vad har hänt? speciella risker? ÖVRIGA VIDTAG SKADEBEGRÄNSANDE ÅTGÄRDER. UTRYM: anslut till återsamlingsplats.

7 Efter olyckan inträffat Utbildningsinnehåll Hantering press/media Omhändertagande av direkt drabbade Hur gör Ni? Beredskapsplan krishantering Utredning, rapportering Återställning byggnad 4. När olyckan inträffar - Handlingsplan Umu 3. Förebyggande brandskydd - Organisation Umu - Organisation AH samordning - Brand- och utrymningstekniska system OLYCKA 2. Regelverk - Externa krav - Interna krav Information anhöriga Återställning verksamhet 5. Efter olyckan - Omhändertagande - Hantering press/media - Information anhöriga 1. Brand/utrymning - Händelser/Risker - Brandorsaker - Brandförlopp - Människan/utrymning Brandskyddsutbildning kat. 3+4 DEL 2 6 timmar Utbildningsinnehåll, agenda Brandskyddskurs fördjupad del 2, 6 timmar kl Fika DEL Introduktion - del 2 - Information om regelverk och föreskrifter, fördjupning Risker inom Er verksamhet - Brandrisker inom verksamheten, brandorsaker, brännbara ämnen mm Brandförloppet/Utrymning, fördjupning - Brandens förlopp - Brandens påverkan på människan vid utrymning Lunch Byggnadstekniskt brand- och utrymningsskydd, fördjupning - Byggnadsskydd, utformning, installationer, begrepp mm - Tidsaspekt avseende utrymning och insatsmöjligheter vid brand Forts... Organisation före, under och efter olycka Handlingsplan vid nödlägessituation, brand och gasutsläpp - Diskussion kring handlingsplan, genomgång av innehåll Fika Genomgång av egenkontroll. - brandskyddsplaner -checklistor Praktisk brandskyddsrond (grupparbete) Sammanfattning - utbildning inklusive brandskyddsrond. Avslutning

8 Regelverk - Lag om skydd mot olyckor - Lag om hantering av brandfarlig och explosiv vara -PBL - Arbetsmiljölagen Regelverk Gällde tidigare... Räddningstjänstlag Brandmyndigheten utför regelbundna brandsyner. Gäller nu... Lag om skydd mot olyckor Brandmyndigheten utför tillsyner. Detaljstyrning av den kommunala räddningstjänsten. Den enskildes ansvar tydliggörs. Tydligare dokumentationskrav. Kommunala myndigheter Anpassad styrning av den kommunala räddningstjänsten. Regelverk SBA, dokumentation och skriftlig redogörelse Lag om skydd mot olyckor 2 kap, 2 4 Förordning om skydd mot olyckor 2 kap, 1-2 SRV - Allmänt råd 2004:3 Systematiskt brandskyddsarbete Alla skall arbeta med Vissa skall systematiskt skriftligen brandskyddsarbete dokumentera brandskyddet Ytterligare en del skall skicka in skriftlig redogörelse till kommunen SRV:s föreskrifter om skriftlig redogörelse (2003:10) SRV:s allmänna råd om skriftlig redogörelse (2004:4) Risker inom Er verksamhet Hur ser det ut hos Er, tillbud och händelser? - Kemihuset, gasolexplosion - Samhällsvetarhuset, aula - Naturvetarhuset, analysutrustning - Kemihuset, E-KolvE - MIT-huset, elcentral - Fysiologihuset, kompressorrum

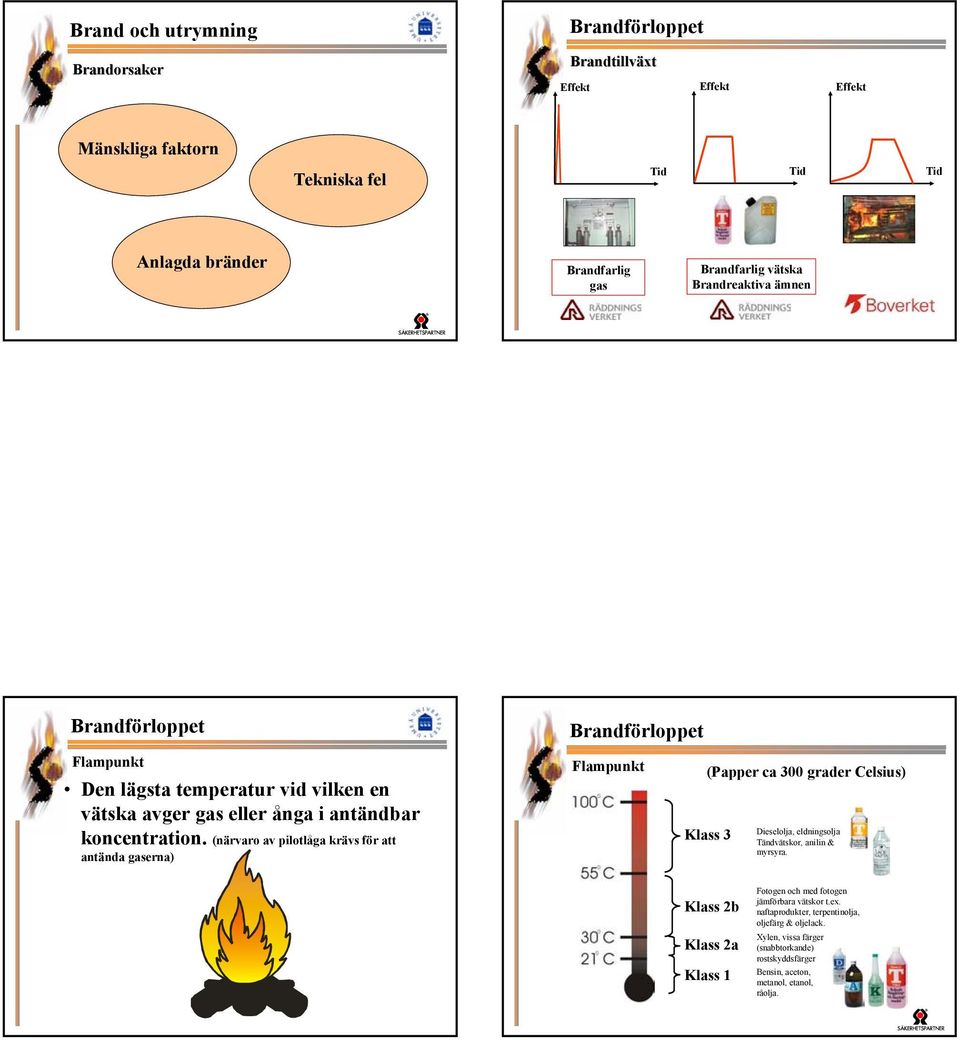

9 Brand och utrymning Brandorsaker Brandförloppet Brandtillväxt Effekt Effekt Effekt Mänskliga faktorn Tekniska fel Rökning (säng och soffa) Glömda spisplattor Heta arbeten Barns lek med eld Fyrverkerier Tid Eldstäder Tid Tid Anlagda bränder Brandfarlig gas Brandfarlig vätska Brandreaktiva ämnen Brandförloppet Flampunkt Den lägsta temperatur vid vilken en vätska avger gas eller ånga i antändbar koncentration. (närvaro av pilotlåga krävs för att antända gaserna) Brandförloppet Flampunkt (Papper ca 300 grader Celsius) Klass 3 Dieselolja, eldningsolja Tändvätskor, anilin & myrsyra. Klass 2b Klass 2a Klass 1 Fotogen och med fotogen jämförbara vätskor t.ex. naftaprodukter, terpentinolja, oljefärg & oljelack. Xylen, vissa färger (snabbtorkande) rostskyddsfärger Bensin, aceton, metanol, etanol, råolja.

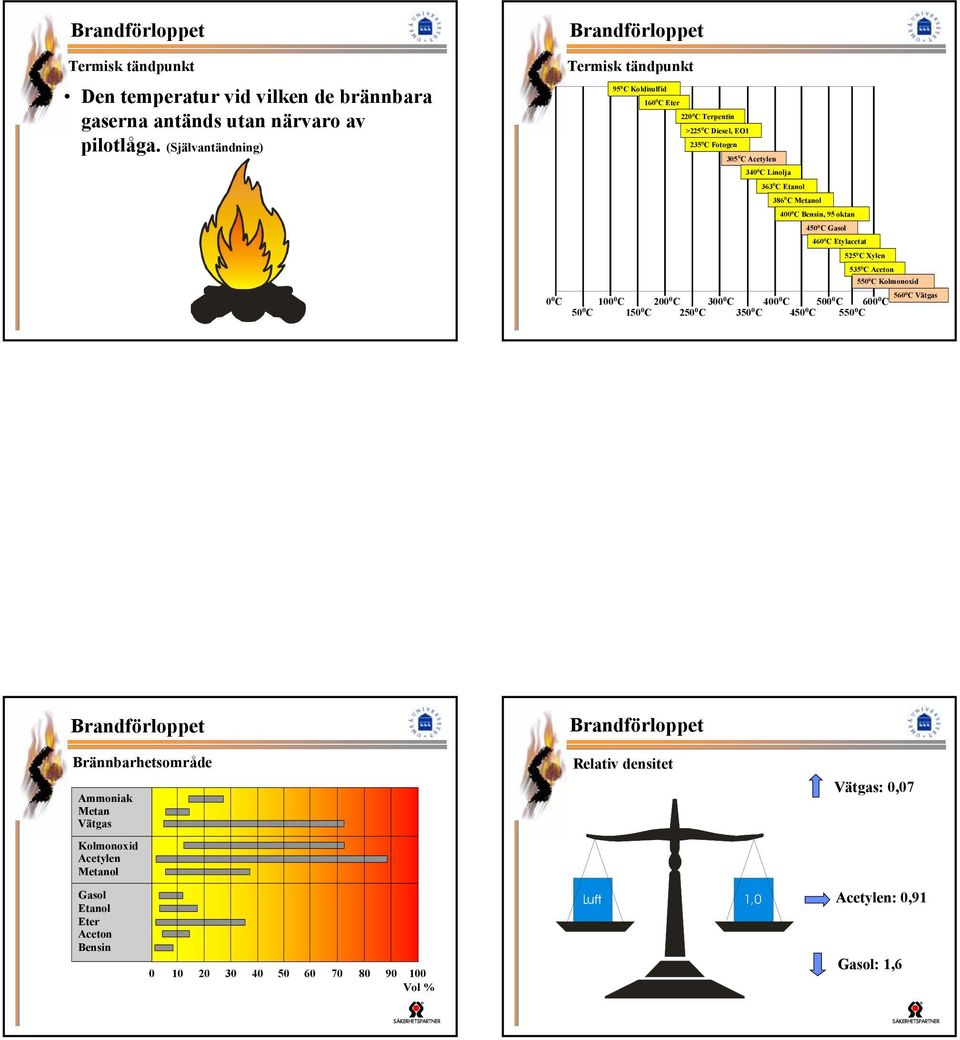

10 Brandförloppet Termisk tändpunkt Den temperatur vid vilken de brännbara gaserna antänds utan närvaro av pilotlåga. (Självantändning) Brandförloppet Termisk tändpunkt 95 0 C Koldisulfid C Eter C Terpentin >225 0 C Diesel, EO C Fotogen C Acetylen C Linolja C Etanol C Metanol C Bensin, 95 oktan C Gasol C Etylacetat C Xylen C Aceton C Kolmonoxid C Vätgas 0 0 C C C C C C C 50 0 C C C C C C Brandförloppet Brandförloppet Brännbarhetsområde Ammoniak Metan Vätgas Relativ densitet Vätgas: 0,07 Kolmonoxid Acetylen Metanol Gasol Etanol Eter Aceton Bensin Vol % Luft 1,0 Acetylen: 0,91 Gasol: 1,6

11 Brandförloppet Tändenergi Brandförloppet Hindenburgkatastrofen ,24 mj 1 cm Förvaring av brandfarlig gas och vätska i A-byggnad Lös behållare gas, A-byggnad, SÄIFS 1998:7 Riskutredning med Förvaring: berörd personal - ventilation, - avskiljning - samförvaring - anslag - minska spridning vid utsläpp (invallning) - Universitetet allmänt - Laboratorier Normalt behov skall kunna motiveras! Förvaring får ej ske tillsammans med brandfarlig vätska eller brännbart material. Konstruktion gasflaska och ventil. Viktigt för säkerheten placeras upprätt ventilation säkerhetsventil Engång, blåprogrammet, industriprogrammet Generellt A-byggnad - 60 liter per brandcell - Resterande mängder i utrymme klassat som EI 30 eller EI 60 (>250 liter) Skärpning publik lokal Hanterade gasflaskor > 5 liter skall förvaras/installeras utomhus eller i ett, till det fria ventilerat, EI 30- utrymme. (Gäller även förvaring av < 5 liter) Om total gasmängd överstiger 250 liter skall utrymmet vara avskiljt i lägst klass EI 60 och ventilerat till det fria. Källarförvaring kräver mekanisk ventilation.

12 Ansluten gasflaska, gascentral Placering skåp inne skåp ute Påkörningsskydd Ventilation Klassning och elinstallationer Om total gasmängd överstiger 250 liter skall utrymmet vara avskiljt i lägst klass EI 60 och ventilerat till det fria. Källarförvaring kräver mekanisk ventilation. (klassningsritning ansluten gasbehållare) Anslag Behållare brandfarlig vätska, SÄIFS 2000:2 Normalt behov skall kunna motiveras! Förvaringskärl Invallning Avskiljning Behållare klass 1 och 2a skall hållas åtskilda från klass 2b och 3 Lösa behållare Invallning V> 100 liter klass 1, 2a eller V> 1000 liter klass 2b eller 3 10 % av volymen eller största behållarens volym. Avskiljning V>500 liter klass 1, 2a eller V> 2000 liter klass 2b, 3 Lägst klass EI 60 Laboratorier Normalt behov skall kunna motiveras! Rekommenderade maxgränser per laboratorielokal: - 10 liter gas/vätska framme på bänkar - 50 liter gas/vätska liter får förvaras i ventilerade skåp Plastkärl > 2 liter skall vara typgodkända Ett centralt distributionssystem skall eftersträvas beträffande gashantering. Brandförloppet Brandgaser Brandspridning Energi- och syreinnehåll - Övertändning Värmestrålning Siktförhållanden Rökgasnivåer Giftighet Öppen hantering bör ske i dragskåp, under punktutsug. Dragskåp skall ligga med undertryck. Oklassad utrustning i dragskåp kan normalt godtas om strömförsörjningen är förreglad över ventilationen. Klassningsplan skall tas fram om riskutredning påvisar behov.

13 Brandförlopp & utrymning Kritiska förhållanden (rökgasnivån dimensionerande) Brandförlopp & utrymning Gångtid 1,9 m Datasimulerad brand Kritisk nivå på rökgaserna uppkommer efter ca s. Start ½ minut Alla ute ur lokalen 1 min 55 sek Brandförlopp & utrymning Utrymningstider för plan 4 Varseblivning: s Reaktion/beslut: s Gångtid (simulerad): 35 s Utrymningstid totalt: s Kritiska förhållanden: s Utrymning och Brand Människan Värmestrålning Varma rökgaser Försämrad sikt Giftiga gaser Stress, andras reaktion Lokalkännedom Rörelseförmåga Olika agerande - Rationellt, närmaste nödutgång... - Förnekande, händer inte mig - Hysteri, apatisk och paralyserad Avgör totala utrymningstiden

14 Utrymning och Brand Förebyggande arbete Totala utrymningstiden Byggnadens brandskydd Byggnadens brandskydd Varseblivning Passiva system Aktiva system Beslut/åtgärd Brandcellsgränser Bärförmåga Ytskikt Släckredskap Brand- och utrymningslarm Brandgasventilation Fasta släcksystem Gångtid till säker plats Byggnadstekniskt brandskydd Byggnadstekniskt brandskydd Lägre krav Brandteknisk byggnadsklass, universitetet Brandcell avsedd för fler än 150 personer betraktas brandtekniskt som samlingslokal 1 plan 2 plan 3 plan eller fler Högre krav Brandspridning Brandcellsgräns Till annan brandcell Till annan byggnad/ fastighet Avstånd Brandvägg Br3 - Max ett plan Br2 - Max två plan Br1 - Tre plan eller fler Br2 - Samlingslokal i eller under markplanet Br1 - Samlingslokal i plan 2 Inom brandcellen Ytskikt

15 Byggnadstekniskt brandskydd Brandcellsklasser samt bärförmåga inom universitetet Klass på brandcellsskiljande konstruktioner samt bärförmåga avgörs av den brandtekniska klassen för byggnaden. Byggnadstekniskt brandskydd Dörrar i brandcellsgräns Br1-byggnader grundkrav EI 60-C Br2 och Br3 byggnader grundkrav EI 30-C EI 30 R 0 (R 30) EI 30 R 30 EI 60 R 60 Lägre krav än grundkraven kan i vissa fall godtas om brandspridningsrisk och utrymningssäkerheten inte väsentligt försämras. Dock ej lägre än klass E 30-C. Br3 byggnad Br2 byggnad Br1 byggnad E 30-C EI 60 EI 60-C Byggnadstekniskt brandskydd Släckredskap Byggnadstekniskt brandskydd Brandgasventilation Inomhusbrandposter Handbrandsläckare Brandfilt Veckad tygslang, bör undvikas - funktionskontroll extra viktigt Smältbleck Manuellt Detektorer

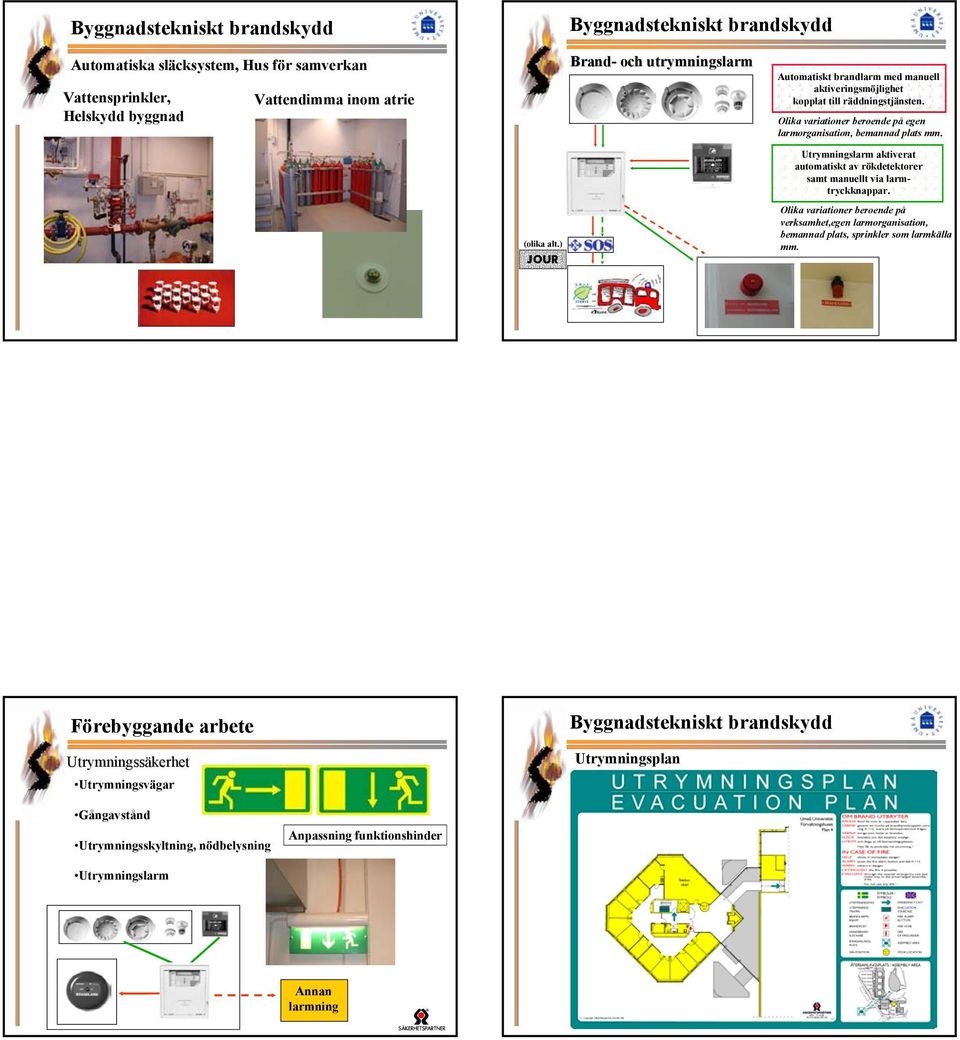

16 Byggnadstekniskt brandskydd Byggnadstekniskt brandskydd Automatiska släcksystem, Hus för samverkan Vattensprinkler, Helskydd byggnad Vattendimma inom atrie Brand- och utrymningslarm Automatiskt brandlarm med manuell aktiveringsmöjlighet kopplat till räddningstjänsten. Olika variationer beroende på egen larmorganisation, bemannad plats mm. Utrymningslarm aktiverat automatiskt av rökdetektorer samt manuellt via larmtryckknappar. (olika alt.) JOUR Olika variationer beroende på verksamhet,egen larmorganisation, bemannad plats, sprinkler som larmkälla mm. Förebyggande arbete Utrymningssäkerhet Utrymningsvägar Byggnadstekniskt brandskydd Utrymningsplan Gångavstånd Utrymningsskyltning, nödbelysning Anpassning funktionshinder Utrymningslarm Annan larmning

17 Brandskyddsplanering, SBA Egenkontroll, brandskydd Verktyg - Brandskyddsplaner & checklistor Före det händer När det händer Efter det har hänt Egenkontroll, genomgång på plats När olyckan inträffar Handlingsplan vid brand Genomgång av lokaler inom MIT-huset LÄGE 1 Larmsignal från brandlarm Ej konstaterad brand Sök igenom närliggande lokaler. Genomför direkt skadebegränsande åtgärder. Tag kontakt med personer i din närhet inom avdelningen för lägesinformation. LÄGE 2 Upptäckt av brand Utrymning till Återsamlingsplats Ej konstaterad brand Konstaterad brand Agerande enligt Huvudhandlingsplan

18 När olyckan inträffar Huvudhandlingsplan för ett första agerande vid brand FÖRST PÅ PLATS RÄDDA: direkt hotade personer till säker plats. STÄNG IN BRANDEN: om möjligt. MEDDELA: närmaste person(er) vad som har hänt. SLÄCK: branden om möjligt. Handlingsplan vid okontrollerat gasutsläpp FÖRSTA AGERANDE VID GASUTSLÄPP RÄDDA: direkt hotade personer till säker plats. UTRYM: lokalen. LARMA: brandförsvaret på telefon 112 om inte utsläppet har kunnat begränsas. HJÄLPARE AKTIVERA BRANDLARMET: om så inte redan är gjort. VARNA/MEDDELA: personer i närheten. RING 112: för information till brandförsvaret. MÖT UPP BRANDFÖRSVARET: vad har hänt? speciella risker? ÖVRIGA VIDTAG SKADEBEGRÄNSANDE ÅTGÄRDER. UTRYM: anslut till återsamlingsplats. EJ BRINNANDE GAS OM MÖJLIGHET FINNS: - STÄNG AV GASEN - ELIMINERA EVENTUELLA TÄNDKÄLLOR - VÄDRA UT GASEN BRINNANDE GAS OM MÖJLIGHET FINNS: - SLÄCK BRANDEN ENDAST GENOM ATT STÄNGA AV GASEN - FLYTTA UT ANDRA HOTADE GASFLASKOR Sammanfattning TACK FÖR VISAT INTRESSE!
