Användarhandledning BankIR Version 2.0. Innehåll

Transkript

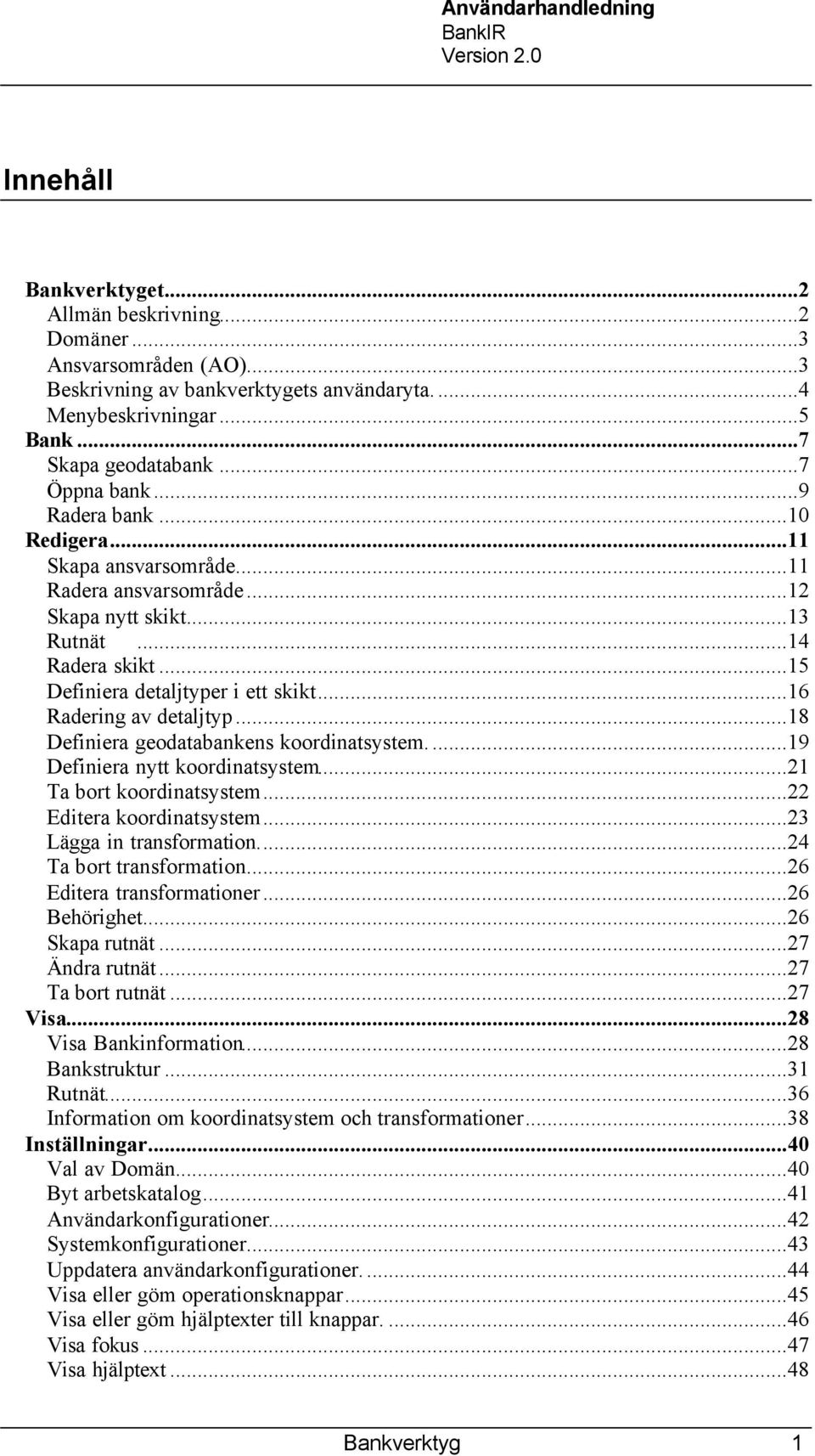

1 Innehåll Bankverktyget...2 Allmän beskrivning...2 Domäner...3 Ansvarsområden (AO)...3 Beskrivning av bankverktygets användaryta...4 Menybeskrivningar...5 Bank...7 Skapa geodatabank...7 Öppna bank...9 Radera bank...10 Redigera...11 Skapa ansvarsområde...11 Radera ansvarsområde...12 Skapa nytt skikt...13 Rutnät...14 Radera skikt...15 Definiera detaljtyper i ett skikt...16 Radering av detaljtyp...18 Definiera geodatabankens koordinatsystem...19 Definiera nytt koordinatsystem...21 Ta bort koordinatsystem...22 Editera koordinatsystem...23 Lägga in transformation...24 Ta bort transformation...26 Editera transformationer...26 Behörighet...26 Skapa rutnät...27 Ändra rutnät...27 Ta bort rutnät...27 Visa...28 Visa Bankinformation...28 Bankstruktur...31 Rutnät...36 Information om koordinatsystem och transformationer...38 Inställningar...40 Val av Domän...40 Byt arbetskatalog...41 Användarkonfigurationer...42 Systemkonfigurationer...43 Uppdatera användarkonfigurationer...44 Visa eller göm operationsknappar...45 Visa eller göm hjälptexter till knappar Visa fokus...47 Visa hjälptext...48 Bankverktyg 1

2 Bankverktyget Allmän beskrivning En geodatabank är den databas som i -systemet kan beskrivas som det digitala kartskåpet. Bankverktyget används för att skapa och administrera geodatabanker. Att tänka på vid bankuppbyggnad: En geodatabank skall tillhöra en domän. Ett eller flera ansvarsområden skall definieras. Skikten tillhör ett ansvarsområde. I skikten lagras kartdetaljer som detaljtyper. För att en detaljtyp skall godkännas i skiktet måste den vara beskriven i skiktet. Rutnät skall anges för varje skikt. Det finns fyra standardrutnät, men egna rutnät kan läggas in i banken. Allmän behörighet skall anges för varje skikt då skiktet skapas. Personliga behörigheter skall anges m.h.a. användarverktyget. I en geodatabank lagras kartdetaljerna i ett koordinatsystem, bankens system, men transformation till/från andra system kan göras i samband med utcheckning/incheckning. Namnge de system till vilka transformation skall göras, samt lägg in transformationsformler i banken. 2 Bankverktyg

3 Domäner Domänen Kursbanker Banker Bank A Bank B Bank C Kursbank A Kursbank B Ansvarsområden (AO) Domänen produktionsbanker. Fastighetskontor. Plankontor Gatukontor Skikt Rutnät Kommunikation Dagvatten Spillvatten Fastighet Planer Detaljtyper Bankverktyg 3

4 Beskrivning av bankverktygets användaryta. Verktygets grundbild består i själva verket av fyra formulär/vyer. De kallas: Bankinformation Bankstruktur Rutnät Koordinatsystem (/transformationer) Med vyknapparna gör man snabba förflyttningar mellan de olika nivåerna. Samma val kan också göras under menyn Visa. De olika vyerna finns beskrivna under menyvalet Visa. Vyknapp 4 Bankverktyg

5 Menybeskrivningar Bank Ny Öppna Radera Avsluta Redigera Bankstruktur Nytt AO. Radera AO Nytt skikt Radera skikt Ny detaljtyp Radera detaljtyp Koordinatsystem Sätt Banksystem Nytt koordinatsystem Editera koordinatsystem Ny transformation Redigera rutnät Nytt rutnät Ändra Ta bort Visa Bankinformation Bankstruktur Rutnät Koordinatsystem/transformationer Bankverktyg 5

6 Inställningar Domänval Byt arbetskatalog Konfigurationer Användar System Uppdatera Visa knappar Visa knapptext Visa focus Visa hjälptext 6 Bankverktyg

7 Bank Skapa geodatabank Menyval: Bank-Ny Funktionen används för att skapa en ny geodatabank. Den signatur som skapar en ny geodatabank blir automatiskt bankansvarig. (Se användarverktyget). Domän: Kontrollera att rätt domän är vald. Välj domän med funktionen Inställningar- Domänval. Namn: Skriv in bankens namn. Max 20 tecken. Bankkatalog: Ange den katalog där banken skall ligga. Använd gärna filvalsfönstret, (tryckknappen till höger om fältet) för att förflytta dig till rätt katalog. Bankverktyg 7

8 Beskrivning: Beskriv geodatabanken. Ändamål med banken, koordinatsystem etc. Det går att skriva 60 tecken. Mittpunkt X, Mittpunkt y: Origo för banken. Mittpunkt X, Y och Z. Om du har koordinater angivna i rikets nät bör du normalt inte ändra de värden som står ifyllda från början ( , , 0). Bankens yta täcker då Sverige med god marginal om koordinaterna lagras med tre decimaler, d.v.s. millimeterprecision. Skall banken användas i ett lokalt koordinatsystem, med färre siffror, är mittpunktskoordinaterna (0,0,0) enklast att ange. Precision i XY-planet och i Z-led: Vanligtvis används millimeter. Koordinaterna lagras och redovisas med tre decimaler. Du kan också ange meter. Koordinaterna lagras som heltal. Giltig från: Dagens datum föreslås men du kan flytta datumet framåt i tiden. Tryck OK för att skapa banken och avsluta dialogen. Fortsätt med att ange bankens koordinatsystem samt att skapa ansvarsområden (AO) och skikt. Redigera - Koordinatsystem - Sätt Banksystem. Redigera - Bankstruktur - Nytt AO. Redigera - Bankstruktur - Nytt skikt. 8 Bankverktyg

9 Öppna bank Menyval: Bank Öppna Funktionen används för att öppna, välja, geodatabank. En geodatabank tillhör alltid en domän. De banker som är tillgängliga ingår i aktuell domän. För att kunna öppna en bank som tillhör en annan domän skall domänbyte göras med funktionen Inställningar Domänval. Bankverktyg 9

10 Radera bank Menyval: Bank Radera (Funktionen är ej fullt ut implementerad ) Funktionen används för att radera en geodatabank. Endast bankansvarig kan radera en bank. Du kan välja mellan att radera hela banken eller enbart bankdata. Med bankdata menas innehållet i skikten, d.v.s. bankstrukturen bibehålls. (Ej implementerat ). 10 Bankverktyg

11 Redigera Skapa ansvarsområde Menyval: Redigera Bankstruktur- Nytt AO Funktionen används för att skapa ett ansvarsområde i en geodatabank. Med ansvarsområde menas vanligtvis en förvaltning inom en kommun t.ex. Gatukontoret, Plankontoret, Statsingenjörskontoret etc. Ett antal skikt administreras under ansvarsområdet. En användare i en geodatabank är registrerad i ett ansvarsområde men kan tillåtas arbeta i flera. I Lantmäteriets rikstäckande geodatabank ALFA finns endast ett ansvarsområde som kallas ALFA. Namn: Skriv ansvarsområdets namn. Ansvarsområdets namn får innehålla tio tecken. Beskrivning: Ge en kort beskrivning av ansvarsområdet. Beskrivning av ansvarsområdet är begränsat till 30 tecken Markera alternativet Flera om fler ansvarsområden önskas skapas vid detta tillfälle. Tryck OK för att lagra ansvarsområdet. Tillhörande filer lagras i bankkatalogen. Bankverktyg 11

12 Radera ansvarsområde Menyval: Redigera - Bankstruktur - Radera AO Funktionen raderar ett ansvarsområde i en geodatabank. Funktionen raderar alla skikt med tillhörande data i ansvarsområdet. Du måste börja med att välja bank och det ansvarsområde som skall raderas. Valen gör du i bankverktygets grundbild Bank-Öppna. Därefter kan du starta funktionen Redigera - Bankstruktur - Radera AO Markera i dialogrutan vad du vill göra. Du kan radera hela ansvarsområdet inkl. skikt, eller bara ansvarsområdets data. Se även Redigera- Bankstruktur- Radera skikt. Skriv ditt loginpassord och tryck OK för att utföra raderingen. 12 Bankverktyg

13 Skapa nytt skikt Menyval: Redigera-Bankstruktur-Nytt skikt. Funktionen skapar ett nytt skikt i en geodatabank. Ansvarsområdena är indelade i skikt. Skikten är närmast att jämföra med deloriginal. Det finns inget som hindrar att man låter en geodatabank bestå av ett enda ansvarsområde och ett enda skikt, men av praktiska skäl och av säkerhetsskäl bör banken delas in i flera skikt. Skiktindelningen underlättar uttag av data om skikten innehåller naturliga kombinationer av data. Med behörighetssystemet ges användaren rättighet per skikt och man förhindrar på detta sätt obehöriga från att medvetet eller omedvetet förändra data. Namn: Skriv skiktets namn. Skiktets namn får innehålla tio tecken. Beskrivning: Ge en kort beskrivning av skiktet. Rutnät: För att möjliggöra lagring av stora datamängder måste data indelas i mindre delar d.v.s. fragmenteras. Denna fragmentering sker automatiskt utan att användaren märker det. När ett skikt skapas måste man ta hänsyn till fragmenteringen genom att ange ett rutnät. Rutorna i rutnätet väljs så att innehållet i varje ruta upptar en lämpligt stor datamängd. Om rutorna har olämplig storlek påverkas hanteringen av data prestandamässigt. I finns fyra rutnätsformat fördefinierade. Dessa är anpassade till storskaliga/småskaliga kartor samt tätort/glesbyggd. Bankverktyg 13

14 Glesbyggd Tätort RSGLES RSTÄT Storskalig RLGLES RLTÄT Småskalig Geodatabanken kan också innehålla egendefinierade rutnät. Välj ett för skiktet lämpligt rutnät. Markera alternativet Flera om fler skikt önskas skapas vid detta tillfälle. Tryck OK för att spara skiktet och avsluta dialogen. 14 Bankverktyg

15 Radera skikt Menyval: Redigera - Bankstruktur - Radera skikt Funktionen raderar ett skikt eller innehållet i ett skikt. Du skall först markera det skikt du vill radera. Använd funktionen Visa - Bankstruktur eller tryck på vyknappen Bankstruktur. Bankstruktur Handhavande 1. Välj ansvarsområde och markera det skikt som skall raderas. 2. Starta funktionen Redigera - Bankstruktur - Radera skikt. 3. Du kan välja mellan att radera skiktet inkl. data eller bara skiktets data. 4. Ange ditt loginpassord. 5. Tryck OK för att utföra raderingen och avsluta dialogen. Bankverktyg 15

16 Definiera detaljtyper i ett skikt Menyval: Redigera - Bankstruktur - Ny detaljtyp. Funktionen används för att definiera detaljtyper i ett skikt. Eftersom funktionen hanterar en detaljtyp åt gången är den mest lämpad att användas vid komplettering av detaljtyper i ett skikt. Om många detaljtyper skall laddas är det lämpligare att använda programmet ladda_dep som laddar in detaljtyper från en i förväg iordningställd fil. Programmet ladda_dep körs från operativsystemsnivå. Namn: Ange detaljtypens namn. Detaljtyp får innehålla tio tecken. Beskrivning: Detaljtypnamnet är oftast en förkortning och därför är en kortfattad beskrivning nödvändig. 16 Bankverktyg

17 Handhavande 1. Innan funktionen startas skall du markera det skikt som detaljtypen skall tillhöra. Använd funktionen Visa - Bankstruktur eller tryck på vyknappen Bankstruktur. 2. Välj ansvarsområde och markera skiktet. 3. Starta funktionen. Definierade detaljtyper kan listas i skiktdialogen under respektive skikt. Handhavande 1. Använd Visa - Bankstruktur eller vyknappen Bankstruktur. 2. Välj ansvarsområde och dubbelklicka på ett skikt för att lista detaljtyper. Du kan också använda programmet lista_dep som körs från operativsystemsnivå. Programmet skriver ut detaljtyperna till en fil. Bankverktyg 17

18 Radering av detaljtyp Menyval: Redigera - Bankstruktur - Radera detaljtyp. Funktionen raderar en i ett skikt definierad detaljtyp. Radera detaljtypen: Aktivera knappen om detaljtypen skall raderas. Om du väljer att radera en detaljtyp kan du inte checka in flera detaljer med den detaljtypen. De detaljer som tidigare checkats in med den detaljtypen kommer att ligga kvar i skiktet och kan senare checkas ut. Radera detaljtyp data: Du kan välja att radera detaljer med vald detaljtyp. Använd denna knapp om även detaljer med aktuell detaljtyp skall raderas i skiktet. Passord: Skriv ditt passord och tryck OK för att utföra raderingen. Handhavande 1. Innan funktionen startas skall du ange skikt och detaljtyp. Använd Visa - Bankstruktur eller vyknappen Bankstruktur. 2. I dialogfönstret väljer du ansvarsområde. 3. Dubbelklicka på det skikt detaljtypen är definierad i. 4. I nästa formulär, Skikt, markerar du den detaljtyp som skall raderas. 5. Starta därefter funktionen. Redigera - Bankstruktur - Radera detaljtyp. 18 Bankverktyg

19 Definiera geodatabankens koordinatsystem. Menyval: Redigera - Koordinatsystem - Sätt banksystem. Funktionen används för att definiera geodatabankens koordinatsystem. I en geodatabank lagras kartdetaljerna i ett koordinatsystem, bankens system, men transformation till andra system kan göras i samband med utcheckning. Banksystemet definieras då banken byggs upp. När det är gjort kommer funktionen i menyn att spärras. Koordinatsystemet lagras under banken i filerna koordsyst.dat och koordsyst.idx. Bankens koordinatsystem måste anges innan andra koordinatsystem och transformationer kan installeras. Det går inte att ta bort ett installerat koordinatsystem med bankverktyget. Namn: Ange koordinatsystemets namn. Max 32 tecken. Det är viktigt att koordinatsystemets namn skrivs på samma sätt som det kommer att skrivas i transformationsfilerna med tanke på stavning mellanslag och eventuella förkortningar. Exempel: Du skriver RT gon V eller enbart Xstad. I banken görs gemener om till versaler så koordinatsystemet kommer att heta RT GON V eller XSTAD. Jämför FSYSTEM i transformationsfilen. Beskrivning: En beskrivande text, t.ex. Rikets system RT gon v. Max 100 tecken. Tryck OK. Koordinatsystemet lagras i banken och menyvalet Redigera - Koordinatsystem - Sätt banksystem spärras (gråas). Exempel på transformationsfil: TFFIL LANTMÄTERIVERKET Helmerttransformation från RT gon väst till system Xstad/ Bankverktyg 19

20 FSYSTEM RT GON V 0:-15/ TSYSTEM XSTAD/ FORMEL PLAN 6-PAR HELMERT / GRUNDMEDELFEL / SLUT/ 20 Bankverktyg

21 Definiera nytt koordinatsystem Menyval: Redigera - Koordinatsystem - Nytt koordinatsystem Funktionen används för att ange nya koordinatsystem i en geodatabank. För att en transformation från bankens system till ett annat system skall kunna göras vid utcheckning måste det andra systemet vara beskrivet i banken. Vid incheckning skall en invers transformation kunna göras. Du skall ange koordinatsystemets namn och en beskrivande text. Koordinatsystemen lagras under banken i filerna koordsyst.dat och koordsyst.idx. Definition av koordinatsystem kan också göras samtidigt som transformationsformlerna installeras. Se Redigera-koordinatsystem-Ny transformation. Namn: Ange koordinatsystemets namn. Det är viktigt att koordinatsystemets namn skrivs på samma sätt som det kommer att skrivas i transformationsfilerna med tanke på stavning mellanslag och eventuella förkortningar. Exempel: Du skriver RT gon v eller enbart Xstad. I banken görs gemener om till versaler så koordinatsystemet kommer att heta RT GON V eller XSTAD. Jämför TSYSTEM i transformationsfilen. Beskrivning: En beskrivande text, t.ex. Rikets system RT gon v. Exempel på transformationsfil: Bankverktyg 21

22 TFFIL LANTMÄTERIVERKET Helmerttransformation från RT gon väst till system Xstad/ FSYSTEM RT GON V 0:-15/ TSYSTEM XSTAD/ FORMEL PLAN 6-PAR HELMERT / GRUNDMEDELFEL / SLUT/ Ta bort koordinatsystem Det går inte att ta bort ett installerat koordinatsystem med bankverktyget. 22 Bankverktyg

23 Editera koordinatsystem Menyval: Redigera - Koordinatsystem - Editera koordinatsystem Funktionen används för att ändra beskrivningstexten för valt koordinatsystem. Det går inte att ändra koordinatsystems namn. Du måste börja med att välja det koordinatsystem du vill ändra. Välj med vyknapp Koordinatsystem eller Visa - Koordinatsystem/ transformationer. Bankverktyg 23

24 Lägga in transformation. Menyval: Redigera - Koordinatsystem - Ny transformation. Funktionen används för att lägga in ett transformationssamband i banken. En transformation består av ett transformationsfilpar. 1. Transformationsfil, tf-fil 2. Inverstransformationsfil, tfi-fil Transformationsfilerna innehåller formler för transformation mellan två olika koordinatsystem samt namnen på dessa två system. För att transformationsfilerna skall vara giltiga i en bank så skall tf-filen beskriva en transformation från bankens system till ett annat system och tfi-filen beskriva transformation från detta andra system till bankens system. För att underlätta identifieringen av transformationsfilerna rekommenderas att namnge filerna så att filnamnet är så lika som möjligt med namnet på resulterande system, ej bankens koordinatsystem. Tf-filen ska ha suffixet.tf och tfi-filen suffixet.tfi. Namnet på transformationsfilen får innehålla max 32 tecken, inklusive suffix. Använd helst inte å, ä och ö i filnamnet. Exempel: pitea.tf och pitea.tfi rt01_50v_60:0.tf och rt01_50v_60:0.tfi Exempel på tf-fil: TFFIL LANTMÄTERIVERKET HELMERTTRANSFORMATION FRÅN RT GON V 0:-15 TILL PITEÅ LOKALA SYSTEM / FSYSTEM RT GON V 0:-15/ TSYSTEM PITEÅ/ ELLIPSOID BESSEL/ PROJ GAUSS S -2.5 GON S 5 GON / FORMEL PLAN 6-PAR HELMERT E E / GRUNDMEDELFEL / SLUT/ 24 Bankverktyg

25 Exempel på tfi-fil: TFFIL LANTMÄTERIVERKET Invers till pitea.tf / FSYSTEM PITEÅ/ TSYSTEM RT GON V 0:-15/ FORMEL PLAN INVERS 6-PAR HELMERT E E / GRUNDMEDELFEL / ELLIPSOID BESSEL/ PROJ GAUSS S 5 GON S -2.5 GON / SLUT/ Innan funktionen startas skall transformationsfilerna (.tf och.tfi) finnas tillgängliga. Dessa kan sparas på valfri katalog. Om installationen går bra kopieras filerna till katalogen gate som finns på bankkatalogen. Vid installation av transformationsfilerna kommer också koordinatsystemet, TSYSTEM, att installeras om det saknas. Koordinatsystemets rubriktext måste dock editeras i efterhand. När funktionen startas får du med hjälp av filvalsfönstret i söka upp de transformationsfiler som skall installeras. Markera tf-filen och tryck välj. Tfifilen läses in automatiskt. Transformationsfilerna lagras under banken i katalogen gate. Bankverktyg 25

26 Ta bort transformation Det går ej att ta bort installerade transformationer med hjälp av verktyget. Möjlighet finns att ta bort transformationsfilerna från gate-katalogen. Editera transformationer Ändring av transformationsformlerna kan göras genom att editera transformationsfilerna på gate-katalogen, eller byta ut dessa. Behörighet För att kunna skapa, editera eller ta bort koordinatsystem och transformationer måste man vara bankansvarig. 26 Bankverktyg

27 Skapa rutnät Menyval: Redigera-Rutnät-Nytt rutnät Ej implementerat. Ändra rutnät Menyval: Redigera-Rutnät-Ändra Ej implementerat. Ta bort rutnät Menyval:Redigera-Rutnät-Ta bort Ej implementerat. Bankverktyg 27

28 Visa Visa Bankinformation Menyval: Visa - Bankinformation Funktionen visar information om vald geodatabank. Formuläret är det första som visas för användaren vid uppstart av bankverktyget. Vyknappar Verktygsknappar Spara: (Saknar f.n. funktion och kommer ev. att tas bort.) Sparar ändringar som gjorts i vissa editerbara fält i verktyget. Knappen är synlig om detta val har gjorts i menyn Inställningar. Ångra:(Saknar f.n. funktion och kommer ev. att tas bort.) Ångrar ändringar som gjorts i vissa editerbara fält i verktyget. Knappen är synlig om detta val har gjorts i menyn Inställningar. 28 Bankverktyg

29 Vyknappar Vyknapparna används för att göra snabba förflyttningar mellan verktygets fyra huvudfunktioner: Bankinformation, Bankstruktur, Rutnät och Koordinatsystem. Samma funktioner finns under rullgardinen Visa. Från vänter till höger kallas knapparna: Vy för bankinfo Visar information om vald bank. Vy för bankstruktur Visar information om den valda bankens ansvarsområden och skikt. Vy för rutnät Visar information om bankens rutnät. Vy för koordinatsystem Visar information om koordinatsystem och transformationer som är definierade i banken. Bankinformation Namn: Namn på vald geodatabank. Du kan byta bank med menyalternativet Bank - Öppna. Version: Bankens versionsnummer Beskrivning: Förklarande text som beskriver vilket område, stad, län, som geodatabanken täcker samt dess innehåll. Skapad: Datum då banken skapades. Katalog: Geodatabankens placering i bankdatorn, d.v.s. den katalog där datafilerna sparats. Hela trädet visas. Bankverktyg 29

30 Koordinatsystem: All kartdata i en geodatabank lagras i samma koordinatsystem som kallas Bankens system. Transformation till och från andra system kan göras i samband med ut- och incheckning. Dessa koordinatsystem skall också anges i banken. Det koordinatsystem som redovisas här är bankens system. Innehåller data: Ja/Nej. X origo: X-koordinat för geodatabankens mittpunkt. Y origo: Y-koordinat för geodatabankens mittpunkt. Z origo: Z-koordinat för geodatabankens noll-plan. Precision i XY planet [meter]: betyder att koordinaterna redovisas med mm-precision. Precision i Z led [meter]: betyder att koordinaterna redovisas med mm-precision. 30 Bankverktyg

31 Bankstruktur Menyval: Visa - Bankstruktur. Funktionen visar bankens struktur vilket menas ansvarsområden, skikt och detaljtyper. Från det här formuläret skall du utgå om du skall ändra skiktens allmänna behörighet, om du skall ta bort ett skikt, om du skall lägga till detaljtyper, om du skall ta bort detaljtyper etc. Verktygsknappar Se fönsterbeskrivning för Bankinformation. Vyknappar Se fönsterbeskrivning för Bankinformation. Bankstruktur Ansvarsområde: Visar aktuellt ansvarsområde. Klicka på pilknappen för att välja ett annat ansvarsområde. Bankverktyg 31

32 Födelsenummer: Visar ansvarsområdets födelsenummer i den valda geodatabanken. Födelsenumret i en geodatabank är alltid större än Beskrivning: Beskrivande text för ansvarsområdet. Kontaktperson: Namn på kontaktperson. Katalog: Ansvarsområdets placering i bankdatorn, d.v.s. den katalog där datafilerna sparats. Hela trädet visas. Ansvarsområde lagras under bankkatalogen. Antal skikt: Redovisar antal skikt i ansvarsområdet. Innehåller data: Ja/Nej. Skikt, Allmän behörighet, Beskrivning. Namn på skikten i ansvarsområdet, information om skiktens allmänna behörighet samt en beskrivande text för respektive skikt. Med allmän behörighet menas den behörighet de personer har som inte tilldelats en personlig behörighet i skiktet. Den allmänna behörigheten har tre nivåer: Ingen, Titta och Uttag. Behörighet Ingen är standard och kan inte ändras. Genom att dubbelklicka på ett skiktnamn förflyttas du till skiktnivå där du kan lägga in detaljtyper, ändra skiktets allmänna behörighet etc. 32 Bankverktyg

33 Skikt Namn: Visar det valda skiktets namn. Gå tillbaka till föregående formulär med Avbryt eller OK för att byta till ett annat skikt. Födelsenummer: Visar det valda skiktets födelsenummer. Födelsenumret i en geodatabank är alltid större än Beskrivning: Beskrivande text för skiktet. Katalog: Skiktets placering i bankdatorn, d.v.s. den katalog där datafilerna sparas. Hela trädet visas. Bankverktyg 33

34 Allmän behörighet: Visar skiktets allmänna behörighet. Med allmän behörighet menas den behörighet de personer har som inte tilldelats en personlig behörighet i skiktet. Den allmänna behörigheten har tre nivåer: Ingen, Titta och Uttag. Behörighet Ingen är standard och kan inte ändras. Rutnät: Visar vilket rutnät som används i skiktet. Det finns fyra standardrutnät som kan användas. RSTÄT, RSGLES, RLTÄT och RLGLES. Egna rutnät kan läggas in i en geodatabank. Maximal extern ID-längd: Värdet i fältet anger den maximala längden på en extern identitet, fastighetsbeteckning, ett namn etc, som kan lagras i skiktet. 64 tecken är standard och kan inte ändras. ISO-alfabet: ISO 1 är standard. Det betyder att Svenska tecken kan användas. Städdatum: Ibland gör systemadministratören en städningskörning i banken. Det betyder att ett program utföra vissa saker, t.ex. att utplånade detaljer tas bort. Då sätts ett städdatum av. Antal detaljtyper: Visar antal detaljtyper i skiktet. Innehåller data: Innehåller skiktet kartdata. Ja/Nej. Detaljtyper Detaljtypnamn med Beskrivning: Beskrivande text Genom att dubbelklicka på en detaljtyp förflyttas du till detaljtypsnivå där du kan få mer information om detaljtypen. 34 Bankverktyg

35 Detaljtyp Namn: Detaljtypens namn. Födelsenummer: Detaljtypens födelsenummer i banken. Beskrivning: Beskrivande text för detaljtypen. Tillhör skikt: Namn på det skikt som detaljtypen tillhör. Bankverktyg 35

36 Rutnät Menyval: Visa - Rutnät Funktionen visar vilka rutnät som finns definierade i banken. Samtliga rutnät, standardrutnät och egna rutnät visas. Funktionen kan också nås med Vyknapp. Vyknapp Verktygsknappar Se fönsterbeskrivning för Bankinformation. Vyknappar Se fönsterbeskrivning för Bankinformation. Rutnät Namn: Rutnätets namn. Använd pilknappen för att välja ett annat rutnät. Födelsenummer: Visar rutnätets födelsenummer i den valda geodatabanken. Födelsenumret i en geodatabank är alltid större än Beskrivning: Beskrivande text för rutnätet. 36 Bankverktyg

37 Markeringsruta: Markeringsrutans storlek. Markeringsrutan används av lägesindex. Lämpligt antal detaljer inom en ruta bör vara mellan 5 och 100. Storleken på rutan dimensioneras alltså efter vad man tänker lägga in i skiktet. I glesbygd kan rutan göras större, i tätort blir den mindre. Delningsgräns: Används f.n. inte av. Lagringsruta: Lagringsrutans storlek. Lagringsrutan är den yta på marken som motsvaras av en fysisk fil i datorn. Bankverktyg 37

38 Information om koordinatsystem och transformationer Menyval: Visa-koordinatsystem/transformationer. Funktionen används för att visa information om koordinatsystem och transformationer som finns definierade i banken. Funktionen kan också nås med vyknapp. Verktygsknappar Se fönsterbeskrivning för Bankinformation. Vyknappar Se fönsterbeskrivning för Bankinformation. Koordinatsystem 38 Bankverktyg

39 Namn: Namn på valt koordinatsystem. Använd pilknappen för att välja det system som skall visas. Födelsenummer: Koordinatsystemets födelsenummer i banken. Skapad: Datum då koordinatsystemet skrevs in i banken. Skapad av: Loginsignatur som skrev in koordinatsystemet i banken. Beskrivning: Förklarande text till koordinatsystemet. Från bankens system: Transformationsfilens namn i bankens gate-katalog. I listboxen visas filens innehåll, d.v.s. transformationsformen från bankens system till annat system. Med hjälp av rullningslisten kan du förflytta dig i filen. Till bankens system: Den inversa transformationsfilens namn i bankens gate-katalog. I listboxen visas filens innehåll, d.v.s. transformationsformen från annat system till bankens system. Med hjälp av rullningslisten kan du förflytta dig i filen. Bankverktyg 39

40 Inställningar Val av Domän Menyval: Inställningar - Domänval Med funktionen väljer du domän. 40 Bankverktyg

41 Byt arbetskatalog Menyval: Inställningar-Byt arbetskatalog Här byter du arbetskatalog. När du anropar funktionen visas filvalsfönstret där du kan gå in och byta arbetskatalog. Handhavande. 1. Gå till fältet Underkataloger. 2. Placera markören på de två prickarna längst upp i kataloglistan. Finns det inga prickar befinner du dig redan längst upp i katalogstrukturen. Du kan då, vid behov, leta fram en annan katalog med hjälp av rullningslisten. 3. Gå upp genom katalogstrukturen genom att klicka på prickarna. Fortsätt med detta tills du kommer till önskad katalog. 4. Klicka på önskad katalog. En lista med underkataloger visas (om det finns några underkataloger). 5. Leta med hjälp av rullningslisten fram önskad arbetskatalog. 6. Klicka på arbetskatalogen varvid den läggs i sökvägen som visas i fältet Katalog 7. Bekräfta ditt val genom att klicka på knappen Välj. Du avbryter funktionen och stänger filboxen m.h.a. knappen Avbryt. Bankverktyg 41

42 Användarkonfigurationer Menyval: Inställningar Konfigurationer Användar Funktionen ger en användare möjlighet att editera sina egna systeminställningar. De vanligaste inställningarna är Defaultdomän och Defaultbank, d.v.s. den domän och geodatabank som läses in vid uppstart av ett verktyg. Efter editering bör du uppdatera med funktionen Inställningar Konfigurationer Uppdatera eller starta om systemet. 42 Bankverktyg

43 Systemkonfigurationer. Menyval: Inställningar konfigurationer System Funktionen visar systemkonfigurationer. För att kunna editera filen måste man ha fullständiga systemrättigheter. En användare kan med hjälp av den här funktionen kopiera inställningar till sin egen konfigurationsfil (.bankir\bankir.conf). Se Inställningar konfigurationer Användar. Bankverktyg 43

44 Uppdatera användarkonfigurationer. Menyval: Inställningar-Konfigurationer-Uppdatera Funktionen uppdaterar användarkonfigurationen. Efter en ändring i systeminställningarna kan du uppdatera systemet med den här funktionen. Ett annat alternativ är att starta om. 44 Bankverktyg

45 Visa eller göm operationsknappar Menyval: Inställningar-Visa knappar Funktionen används för att visa eller dölja formulärets verktygsknappar. En liten fyrkant framför menyalternativet indikerar att inställningen är påslagen. Bankverktyg 45

46 Visa eller göm hjälptexter till knappar. Menyval: Inställningar - Visa knapptext Funktionen används för att visa eller gömma hjälptexten till verktygsknapparna. Hjälptexten framträder som en textruta som dyker upp i bilden när du för markören över knappen. En liten fyrkant framför menyalternativet indikerar att inställningen är påslagen. 46 Bankverktyg

47 Visa fokus Menyval: Inställningar-Visa Fokus Funktionen används för att lysa upp och ge verktygsknapparna en annan färg när man pekar på dem med markören. En engelsk term som är vanlig i dessa sammanhang är Highlight (Hilite. am. Engelska). Anropa funktionen och för markören över en knapp. Bankverktyg 47

48 Visa hjälptext Menyval: Inställningar-Visa hjälptext. Funktionen används för att visa eller gömma hjälptextraden längst ned i formuläret. En liten fyrkant framför menyalternativet indikerar att inställningen är påslagen. 48 Bankverktyg
