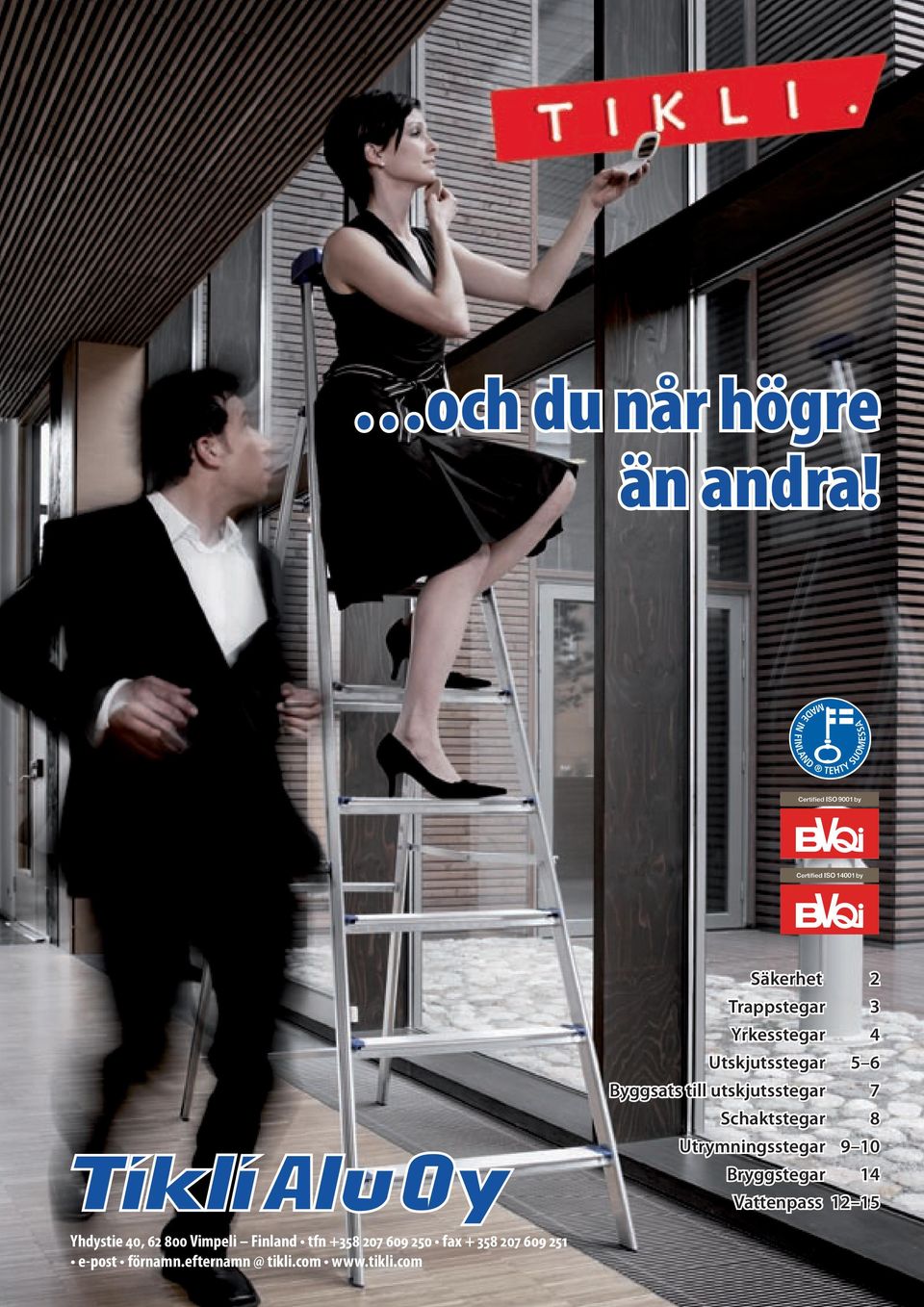

1 och du når högre än andra! A Yhdystie 40, Vimpeli Finland tfn fax e-post tikli.com Säkerhet 2 Trappstegar 3 Yrkesstegar 4 Utskjutsstegar 5 6 Byggsats till utskjutsstegar 7 Schaktstegar 8 Utrymningsstegar 9 10 Bryggstegar 14 Vattenpass 12 15

2 Säkert med stegar från Välja stege Produktserien Tikli har ett stort urval stegar för såväl yrkeslivet som hushålls- och fritidsbruk. I sortimentet finns fristående stegar, kombistegar, anliggande stegar, multifunktionella stegar och specialstegar. Vid valet av stege är det viktigt att tänka på ändamålet och omgivningen där stegen ska användas. Andra viktiga faktorer är hur stabil, rörlig och lång stegen ska vara samt behovet av extrautrustning. Med en ändamålsenlig stege löper arbetet säkert och effektivt. Stegens skick Tikli-stegarna tillverkas av en mycket hållbar aluminiumlegering. Tack vare att materialet är så lätt kan du enkelt flytta stegen under arbetets gång. När aluminiumstegen används eller förvaras kan den utsättas för stötar och andra skador. Därför måste du alltid kontrollera stegens skick innan du använder den. En skadad stege måste genast tas ur bruk. Kvalitetssäkring 75 I den övre änden måste båda stegsidorna luta stabilt mot underlaget Om stegen har rätt lutningsgrad börjar inte den nedre änden att glida utåt Stegen måste placeras på ett så jämnt underlag som möjligt. Stegarna tillverkas enligt standarderna EN 131 och INSTA 650. Tikli Alu Oy har märkningstillstånd för stegar och nyttjanderätten för tillståndet kontrolleras regelbundet. Stegarna har beviljats det nordiska märkningstillståndet Vi använder dessutom miljö- och kvalitetssystem som är certifierade enligt ISO och ISO Våra verksamhetsförutsättningar är utformade efter dessa system, vilket gör att de styr både vår planering och vår produktion. Att tänka på vid användning av stegen Användningssäkerheten har högsta prioritet för användaren. Genom att använda stegen på rätt sätt kan du minimera risken för olyckor under arbetet. Lutningsgraden för anliggande stegar ska vara minst 75. Tänk också på att enbart rätt lutningsgrad inte alltid kan förhindra att stegen glider. Underlaget och stödet upptill har också stor betydelse. Gummipluggarna i den nedre änden på utskjutsstegarna och stegarnas extrautrustning (byggsatsen och det justerbara stödet) förbättrar den nedre ändens stabilitet på hala, ojämna och mjuka underlag. Den övre ändens stabilitet kan förbättras med hjälp av extrautrustning (övre plan till utskjutsstege) som samtidigt kan användas som t.ex. en tillfällig avställningsyta för verktyg. Kom ihåg att stegen inte är avsedd som en arbetsplattform, utan som en tillfällig väg till och från ett utrymme. Klättra på stegen med båda händerna fria och blicken i stegens riktning. Underlaget för fristående trappstegar måste vara jämnt. För att börja använda stegen fäller du försiktigt ut den i rak position och med det översta steget i låst läge. Stegens stabilitet kan förbättras med byggsatsen och det justerbara stödet.

3 Trappstegar Hushållsstege 400 Lätt hushållsstege för hemmet och kontoret. Räfflade fotsteg. Kan förvaras i små utrymmen. Uppfyller kraven för EN 131. Trappstege 1000 Praktisk trappstege för hemmet och kontoret. Högt knästöd som ger bra stabilitet under arbetet. Verktygshållare som underlättar hanteringen av verktyg. Räfflade fotsteg. Uppfyller kraven för EN 131. Hushållstege 1000 med fem fotsteg Hushållsstege 400 Hushållsstege Fotsteg Total höjd (cm) Arbetshöjd (cm) Vikt (kg) ,3 Stegen ska endast användas på jämna, hårda underlag. Trappstege 1000 Trappstege Fotsteg Total höjd (cm) Arbetshöjd (cm) Vikt (kg) , , , , ,7

4 Yrkesstegar Yrkestrappstege 2003 Den lätta vikten, fogningstekniken och de ergonomiska lösningarna möjliggör bekvämt och säkert arbete för både hemmaoch yrkesbruk. Stabiliseringsstöden beställs separat. Uppfyller kraven för EN 131. L=1200 mm Verktygshållaren är praktisk när man måste använda flera olika handverktyg. Stabiliseringsstöden ingår i leveransen. Yrkestrappstege 2009 Arbetsbock 2005 och Tikli Pro Lätta och praktiska arbetsbockar som lämpar sig för yrkesbruk. Arbetsbockarna är försedda med stora arbetsplattformar som underlättar arbetet och ger ett stabilt underlag att stå på under längre arbetsmoment Sidobredd Arbetsbock Tikli Pro Yrkestrappstege 2003 Arbetsbock 2005 Bredd framsida Yrkestrappstege 2003 Fotsteg Arbetshöjd (cm) Areal utfälld (cm) Längd hopfälld (kg) Vikt (kg) AT ,5 96 x ,8 AT x ,0 AT x 55, ,2 AT x ,8 AT ,5 171 x ,6 AT ,5 209 x ,0 AT x ,0 Arbetsbock 2005 Övre plattform 30 x 58,5 cm Fotsteg Arbetshöjd (cm) Vikt (kg) Areal utfälld (cm) 2 47,5 4,6 74,5 x ,5 6,8 83,5 x 81,5 4 98,5 9,0 92,5 x 100 Arbetsbock Tikli Pro Övre plattform 60 x 30 cm Fotsteg Arbetshöjd (cm) Vikt (kg) Areal utfälld (cm) ,4 88 x ,2 94,5 x 92

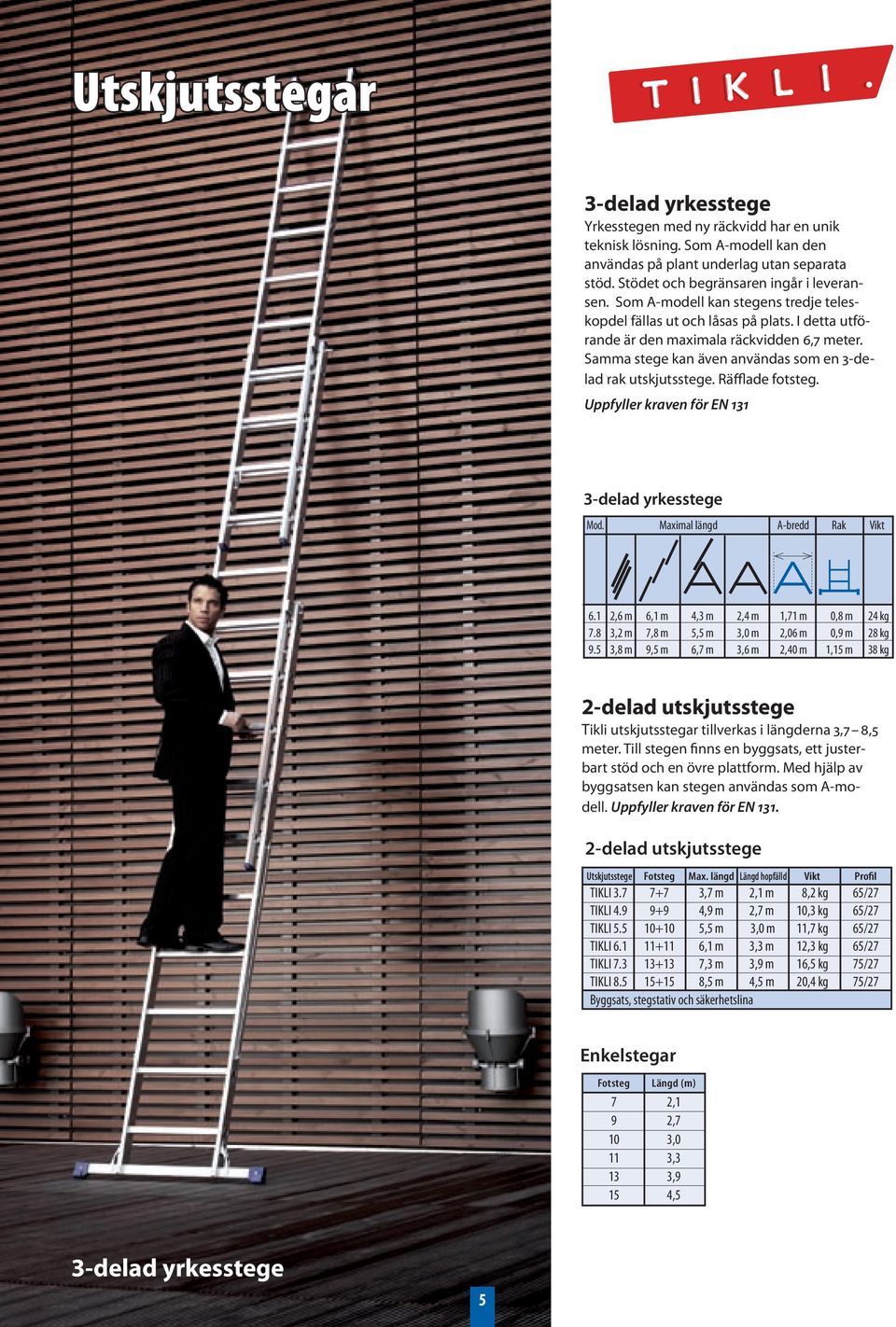

5 Utskjutsstegar 3-delad yrkesstege Yrkesstegen med ny räckvidd har en unik teknisk lösning. Som A-modell kan den användas på plant underlag utan separata stöd. Stödet och begränsaren ingår i leveransen. Som A-modell kan stegens tredje teleskopdel fällas ut och låsas på plats. I detta utförande är den maximala räckvidden 6,7 meter. Samma stege kan även användas som en 3-delad rak utskjutsstege. Räfflade fotsteg. Uppfyller kraven för EN delad yrkesstege Mod. Maximal längd A-bredd Rak Vikt 6.1 2,6 m 6,1 m 4,3 m 2,4 m 1,71 m 0,8 m 24 kg 7.8 3,2 m 7,8 m 5,5 m 3,0 m 2,06 m 0,9 m 28 kg 9.5 3,8 m 9,5 m 6,7 m 3,6 m 2,40 m 1,15 m 38 kg 2-delad utskjutsstege Tikli utskjutsstegar tillverkas i längderna 3,7 8,5 meter. Till stegen finns en byggsats, ett justerbart stöd och en övre plattform. Med hjälp av byggsatsen kan stegen användas som A-modell. Uppfyller kraven för EN delad utskjutsstege Utskjutsstege Fotsteg Max. längd Längd hopfälld Vikt Profil TIKLI ,7 m 2,1 m 8,2 kg 65/27 TIKLI ,9 m 2,7 m 10,3 kg 65/27 TIKLI ,5 m 3,0 m 11,7 kg 65/27 TIKLI ,1 m 3,3 m 12,3 kg 65/27 TIKLI ,3 m 3,9 m 16,5 kg 75/27 TIKLI ,5 m 4,5 m 20,4 kg 75/27 Byggsats, stegstativ och säkerhetslina Enkelstegar Fotsteg Längd (m) 7 2,1 9 2,7 10 3,0 11 3,3 13 3,9 15 4,5 3-delad yrkesstege

6 Utskjutsstegar 3-delad yrkesstege 345 mm 405 mm 405 mm 485 mm 420 mm Säkerhetslina 2-delad utskjutsstege 465 mm 405 mm 465 mm Stegstativ 2-delad utskjutsstege L= Naturgummipluggarna ger ett bättre grepp på olika underlag.

7 Byggsats till utskjutsstegar Med hjälp av byggsatsen kan utskjutsstegen användas som A-modell. I stegens nedre ände borras hål på Ø 6 mm för fästbultarna. 900 mm Byggsatsen Vid den nedre änden i utskjutsstegens bredaste del går det att fästa ett stegstativ så att stegen kan användas som A-modell. När stegen används som A-modell måste en säkerhetslina vara fäst vid stegen på det sätt som visas på bilden. Byggsatsen till utskjutsstegen innehåller Benämning St 1. stegestativ 90 cm 1 2. skruv 6 x 40 + mutter 4 3. skruv 6 x 16 + mutter 5 4. snedstöd till stegestativet 2 5. säkerthetslina 1 6. instruktionsdekal 1

8 Schaktstegar 310 mm 1 Servicestege 365 mm I schaktstegarnas tekniska lösning har man tänkt på att de ska vara enkla att montera och ändamålsenliga. Schaktstegarna är avsedda att underlätta passagen till brunnar och broar. En särskild servicestege gör det enklare att klättra ned i och upp ur brunnar eftersom den gör att stegen kan sträcka sig över kanten. Servicestegen är endast 1,2 m lång och väger 3 kg. Standardstegar Benämning Längd Fotsteg Vikt (kg) Schaktstege 12 1,2 4 2,5 Schaktstege 15 1,5 5 3,0 Schaktstege 18 1,8 6 3,4 Schaktstege 21 2,1 7 4,0 Schaktstege 24 2,4 8 4,5 Schaktstege 30 3,0 10 5,5 Schaktstege 36 3,6 12 6,5 Schaktstege 42 4,2 14 7,5 Servicestege 1,2 4 3,0 Specialmått på beställning. 2 Fästen Praktiska redan vid monteringen Det går snabbt att montera stegen på en brunnsvägg. Före monteringen måste du fästa den massiva konsolen i stegens övre ände och stöden i dess nedre ände. Placera därefter stegen på önskad plats på brunnseller siloväggen och fäst den med tre skruvar (beroende på materialet). Lämna tillräckligt med utrymme ovanför stegen så att du kan stänga igen locket. Tack vare den lätta servicestegen som du behändigt bär med dig är det enkelt att klättra ned i och upp ur brunnen på ett säkert sätt! Benämning Storlek (mm) 1 Massiv konsol 150 / 370 / Stöd 50 / 185

9 Utrymningsstegar Osynlig utrymningsstege Tikli utrymningsstegar är näst intill osynliga. På höghuset på bilden är två stegar monterade. Hopfällda är stegarna nästan omöjliga att upptäcka trots att ytan är av obehandlat aluminium. Stegarna kan även brännlackeras i olika nyanser enligt RAL-färgkartan. En säker utrymningsväg Räddningsbranschens Centralorganisation i Finland (SPEK) har godkänt utrymningsstegen som utrymningsväg (utlåtande 10/98). Tack vare säkerhetsspärrarna är det omöjligt att klättra nedifrån och upp. Stegen kan skjutas nedåt från vilken våning som helst och det hindrar inte att man senare fäller ut den från en våning högre upp. Bärkraft Bärkraften är två personer med två meters mellanrum alltså så många som det får plats på en stege (undersökningsutlåtande nr VAL från Teknologiska forskningscentralen VTT). Användning som servicestege Tikli utrymningsstege kan användas som servicestege i till exempel lager, silor, maskinrum, fordon m.m. Genom att låsa öppningsmekanismen med ett hänglås förhindrar man att obehöriga personer använder stegen. Tekniken i ett nötskal Tikli utrymningsstege tillverkas av den inhemska aluminiumprofilen AL MgSi 0,5 F 22. Alla bultar och nitar är av rostfritt stål. Avståndet mellan stegpinnarna är 300 millimeter och väggfästena sitter med millimeters mellanrum. De räfflade stegpinnarna ger ett stabilt grepp för både händer och fötter. Stegelementens längd kan anpassas efter objektet där stegen ska monteras. UTRYMNINGSSTEGEN HOPFÄLLD VÄGG- OCH FÖRLÄNGNINGSFÄSTEN LÅSSPRINT OCH FÖRLÄNGNINGSFÄSTE 100 mm Ø 11 mm 50 mm 72 mm 80 mm

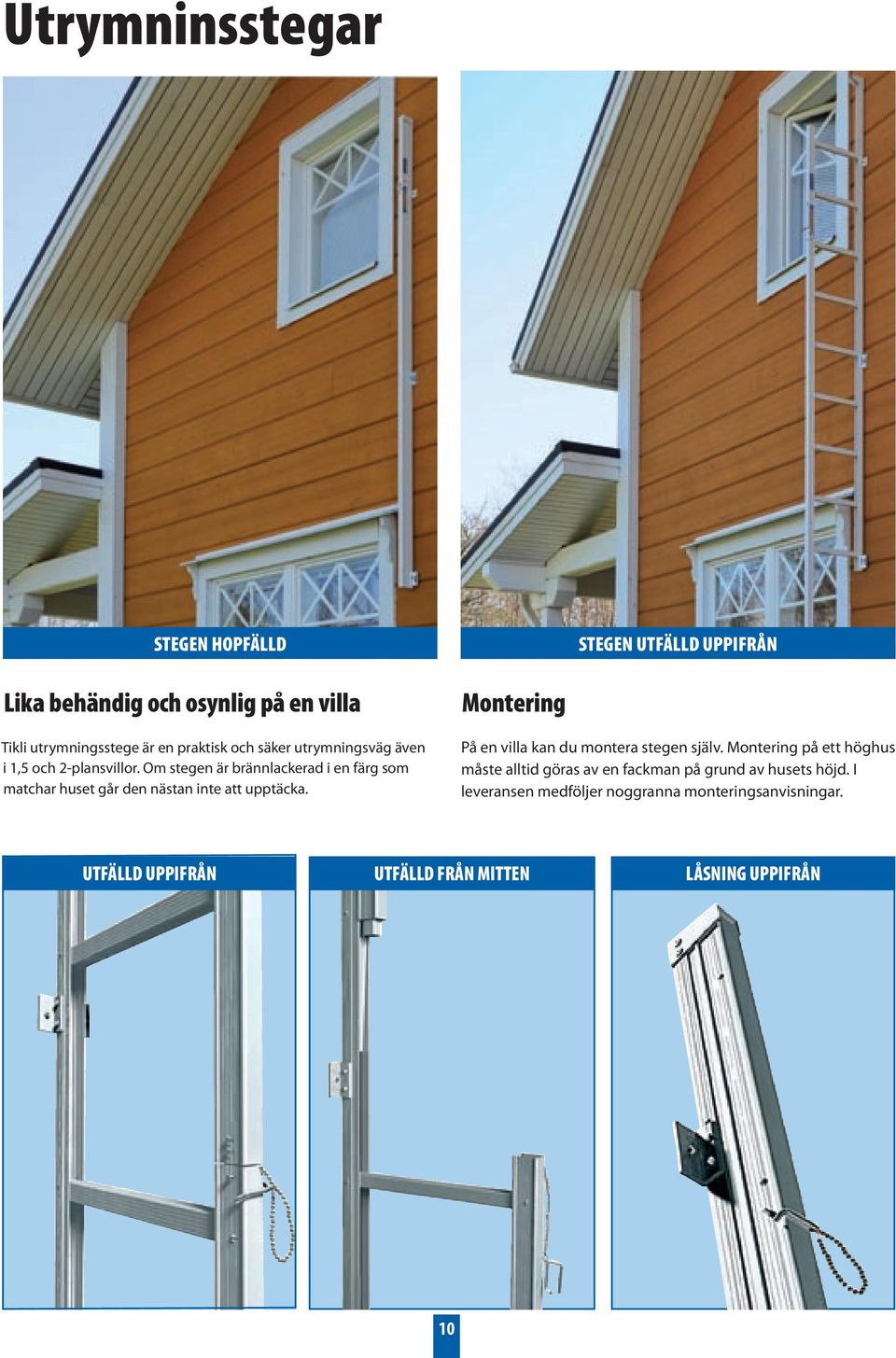

10 Utrymninsstegar STEGEN HOPFÄLLD STEGEN UTFÄLLD UPPIFRÅN Lika behändig och osynlig på en villa Tikli utrymningsstege är en praktisk och säker utrymningsväg även i 1,5 och 2-plansvillor. Om stegen är brännlackerad i en färg som matchar huset går den nästan inte att upptäcka. Montering På en villa kan du montera stegen själv. Montering på ett höghus måste alltid göras av en fackman på grund av husets höjd. I leveransen medföljer noggranna monteringsanvisningar. UTFÄLLD UPPIFRÅN UTFÄLLD FRÅN MITTEN LÅSNING UPPIFRÅN 10

11 Bryggstegar Aluminium Tikli bryggstege är en mycket snygg och utmärkt lösning för alla bryggor. Stegen tillverkas med fyra eller sex fotsteg. Aluminiumet är eloxerat, vilket förhindrar att fukt- och rostskador uppstår även om stegen används i havsvatten. Det går snabbt att fästa och ta loss stegen från bryggan. Stegen är också mycket lätt och enkel att transportera för förvaring. Varmförzinkat / brännlackerat stål Tikli bryggstege av stål är en lösning som passar alla. Stegen är försedd med hållbara tryckimpregnerade fotsteg av trä. Stålstegen tillverkas med fyra eller sex fotsteg. Stegen är enkel att montera samt fästa och lossa från bryggan. Bryggstege med sex fotsteg 1750 mm Vi rekommenderar att man för bryggstegen med sex fotsteg använder en extra konsol som skruvas fast i bryggpålarna. Bryggstege med fyra fotsteg 2030 mm mm 1760 mm 300 mm 1160 mm 550 mm 620 mm Bryggstege/aluminium Fotsteg Fotstegens mått Stegens höjd L Räckets höjd Bryggfäste Vikt 4 8 x 62 cm 115 cm 70 cm 62 cm 7 kg 6 8 x 62 cm 175 cm 70 cm 62 cm 9 kg Bryggstege varmförzinkat/brännlackerat stål Fotsteg Fotstegens mått Stegens höjd L Räckets höjd Bryggfäste Vikt 4 9,2 x 55 cm 116 cm 70 cm 57 cm 17 kg 6 9,2 x 55 cm 176 cm 70 cm 57 cm 24 kg 11

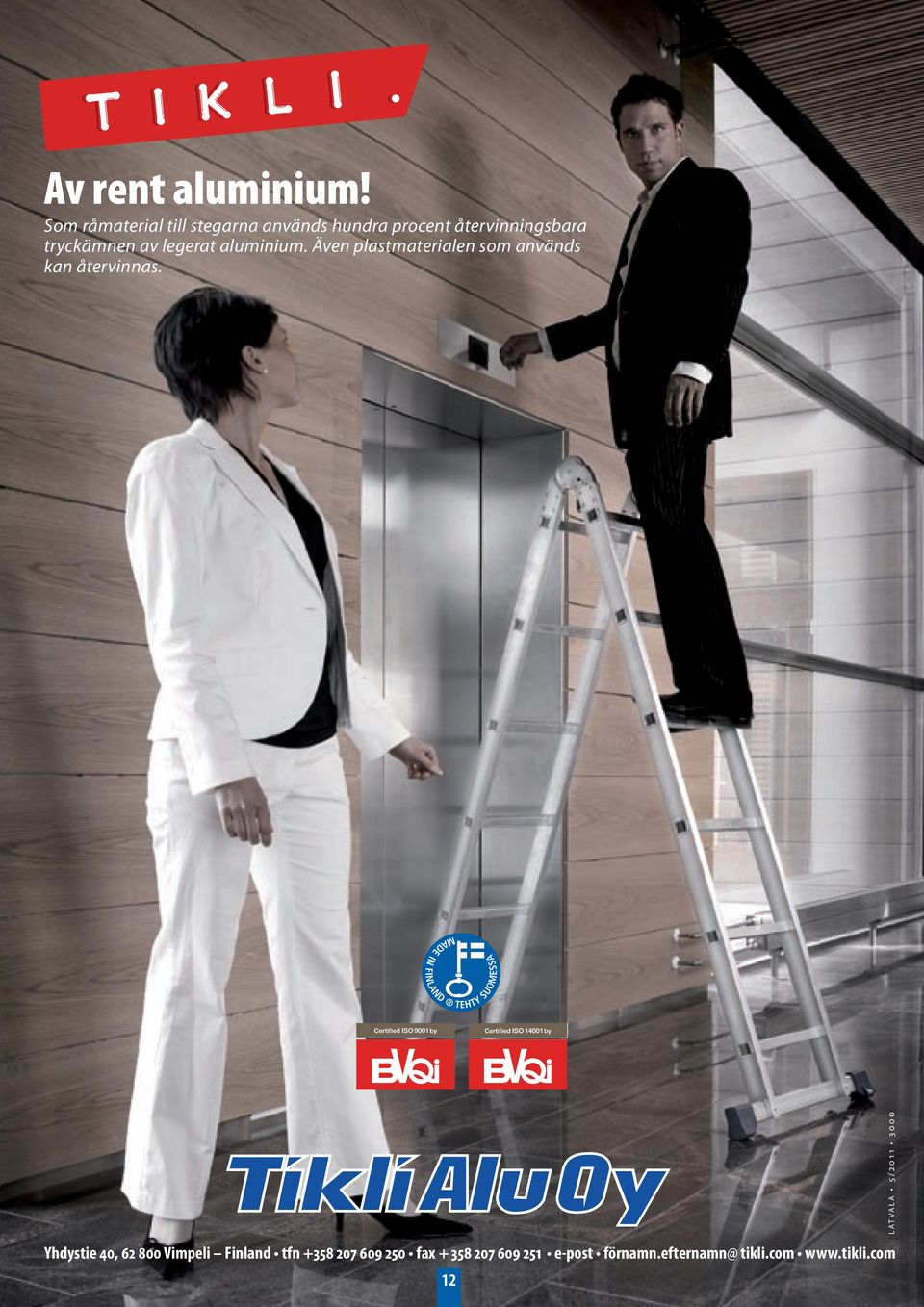

12 Av rent aluminium! Som råmaterial till stegarna används hundra procent återvinningsbara tryckämnen av legerat aluminium. Även plastmaterialen som används kan återvinnas. A Yhdystie 40, Vimpeli Finland tfn fax e-post förnamn.efternamn@ tikli.com 12 L A T V A L A 5 /
