2 VIKTIGT!! Det är viktigt att du tar dig tid och läser igenom manualen för att lära och förstå hur din nya Lewis vinsch fungerar och så att den kommer att bli till belåtenhet för det ändamål du ska använda den till. Välj rätt motorsåg Användningsområde Lätt Normal Tungt Motorsåg storlek (hk) * Drag kapacitet (ton) Rak lina 2-2,5 3-3,5 t.o.m - 4 Drag kapacitet (ton) Med 1st, brytblock t.o.m - 8 Att använda en motorsåg med minst 3 hk, (48cc 18 svärd med 3/8 kedja) är det bästa, för att det oftast är en såg med bra koppling, användande av mindre sågar så kan kopplingen brännas vid överbelastning. PASSAR SÅGAR MED UTANPÅLIGGANDE DRIVHJUL FÖR DIREKT MONTERING ELLER MED 3/8 KEDJA FÖR KEDJE UNIVERSAL MONTERING Elektriska och mindre motorsågar fungerar endast vid lättare vinschning. Använd brytblock om möjligheten finns, för att få en säker och kontrollerad vinschning. Se till att motorsågens gas och koppling fungerar som det ska, för det påverkar säkerheten och funktionen av din vinsch. Underhåll och skötsel av Lewis Winch Se till att det alltid finns olja i växellådan, nästan alla växellådor skär ihop om dom blir torr. Vilken olja som helst är bättre än ingen olja alls. Det ska var minst 1,5 dl olja i växellådan. För att kolla oljenivån se till att vinschen står plant på spolen, skruva ur olje pluggen fyll på med olja tills det kommer upp till kanten och börjar komma ur. VIKTIGT!! överfyll inte. Växel lådan är fylld vid leverans med 80/90 växellåds olja. Använd inte vinschen utan att kedje skyddet är på plats. Se till så att inga skruvar eller muttrar är lös.

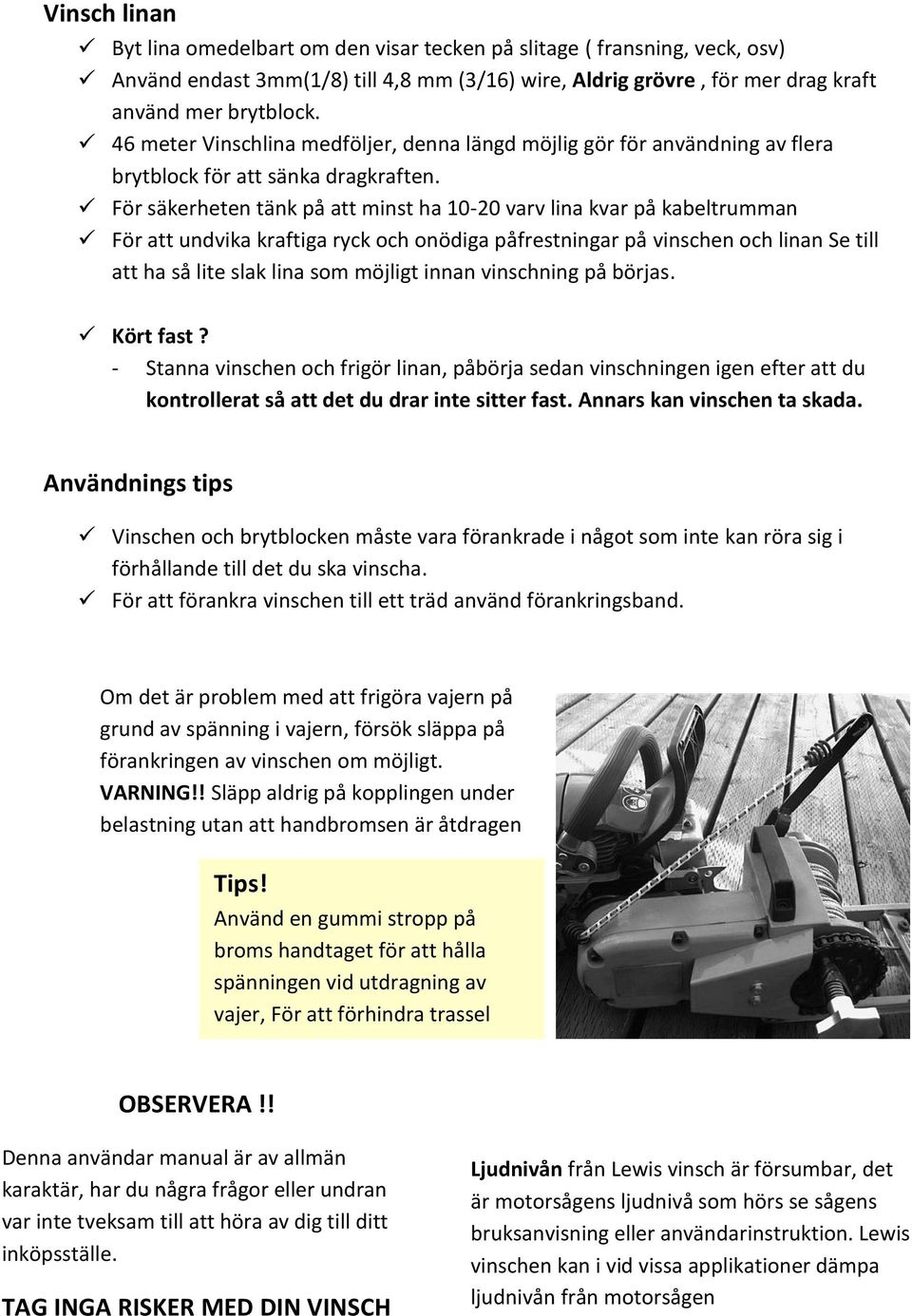

3 Vinsch linan Byt lina omedelbart om den visar tecken på slitage ( fransning, veck, osv) Använd endast 3mm(1/8) till 4,8 mm (3/16) wire, Aldrig grövre, för mer drag kraft använd mer brytblock. 46 meter Vinschlina medföljer, denna längd möjlig gör för användning av flera brytblock för att sänka dragkraften. För säkerheten tänk på att minst ha varv lina kvar på kabeltrumman För att undvika kraftiga ryck och onödiga påfrestningar på vinschen och linan Se till att ha så lite slak lina som möjligt innan vinschning på börjas. Kört fast? - Stanna vinschen och frigör linan, påbörja sedan vinschningen igen efter att du kontrollerat så att det du drar inte sitter fast. Annars kan vinschen ta skada. Användnings tips Vinschen och brytblocken måste vara förankrade i något som inte kan röra sig i förhållande till det du ska vinscha. För att förankra vinschen till ett träd använd förankringsband. Om det är problem med att frigöra vajern på grund av spänning i vajern, försök släppa på förankringen av vinschen om möjligt. VARNING!! Släpp aldrig på kopplingen under belastning utan att handbromsen är åtdragen Tips! Använd en gummi stropp på broms handtaget för att hålla spänningen vid utdragning av vajer, För att förhindra trassel OBSERVERA!! Denna användar manual är av allmän karaktär, har du några frågor eller undran var inte tveksam till att höra av dig till ditt inköpsställe. TAG INGA RISKER MED DIN VINSCH Ljudnivån från Lewis vinsch är försumbar, det är motorsågens ljudnivå som hörs se sågens bruksanvisning eller användarinstruktion. Lewis vinschen kan i vid vissa applikationer dämpa ljudnivån från motorsågen

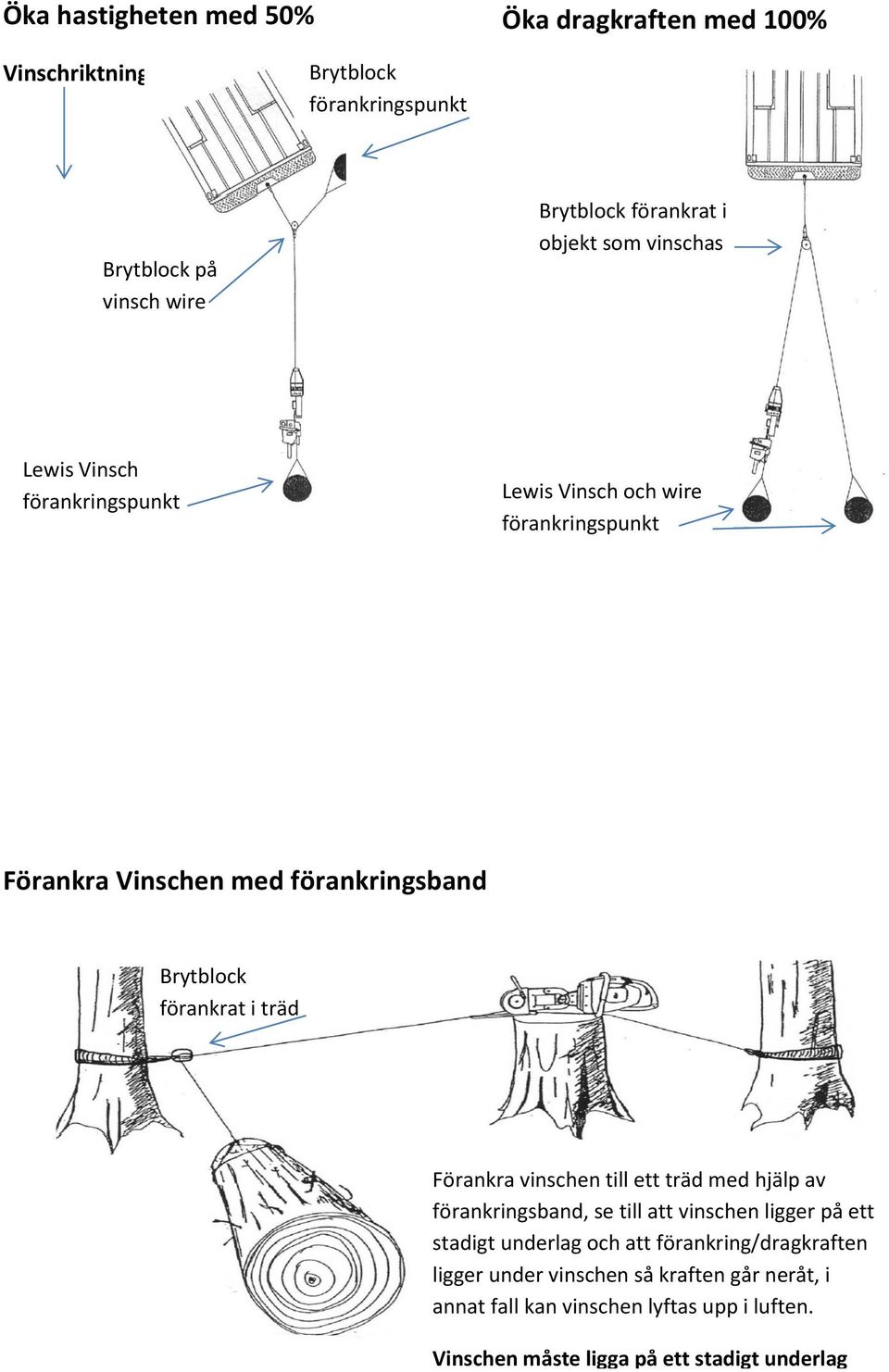

4 Öka hastigheten med 50% Öka dragkraften med 100% Vinschriktning Brytblock förankringspunkt Brytblock på vinsch wire Brytblock förankrat i objekt som vinschas Lewis Vinsch förankringspunkt Lewis Vinsch och wire förankringspunkt Förankra Vinschen med förankringsband Brytblock förankrat i träd Förankra vinschen till ett träd med hjälp av förankringsband, se till att vinschen ligger på ett stadigt underlag och att förankring/dragkraften ligger under vinschen så kraften går neråt, i annat fall kan vinschen lyftas upp i luften. Vinschen måste ligga på ett stadigt underlag

5 Monterings anvisning Lewis Winsch Modell 400MK2 Monterings instruktion (Direktmontering Passar sågar med Utanpåliggande Drivhjul) Huvud adapter 7mm tjock VARNING!! Ta bort den Orange färgade brickan vid direktmontering. Sitter med insex skruv Universal adapter kit, använd passande 7mm tjock adapter för din såg Steg 1. Direkt montering 1. Ta bort svärdet från motorsågen. 2. Demontera fjäder klämman som håller drivhjulet, ta bort kedjans drivhjul. Montera tillbaks fjäderklämman. 3. Demontera den orangefärgade brickan från vinschens ingående axel, Tas ej denna bort vid direktmontering är det stor risk för skador på växellådan. Leta rätt på rätt adepter som passar på din motorsåg, använd 3st medföljande skruvar för att skruva ihop adaptern till Huvud adapterbrickan använd Loctite eller någon form av skruvlåsning för att säkerställa att det inte lossnar. Linjera sedan upp sågen med vinschen och se till att det passar ihop. Se till att svärdets justerskruv passar in mot Vinschen. 4. Montera svärd muttrarna, (använd loctite ellerliknande skruvlåsning) Glöm ej att tömma sågkedje oljan ur motorsågen

6 Steg 1. Universal montering Passar alla sågar 1. Demontera svärdet från motorsågen. 2. Adapter L901 monteras, med 2st medföljande bult och shimsplåten. Montera drivhjul 504C på vinchens ingående axel. Lämna den orange färgade brickan kvar i axeln. 3. Montera på sågen på vinschens adaptersvärd med svärdets originalmuttrar. 4. Montera på den skärlänklösa kedjan. 5. Mät ut rätt kedjelängd, skruva in justeringen för svärdet till min, montera sedan ihop den med medföljande länkar och nita ihop den med en hammare och mothåll. Använd sedan sågens kedje justering till att justera kedjan. Steg 2. Broms handtag montering Montera med hjälp av en insexnyckel broms handtaget. Skjut sedan den över bromstrumman på sidan av vinschen med handtaget uppåt. Skruva inte fast den för hårt får då rör sig inte handtaget, använd loctite eller liknade skruvlåsning. Kopplingsratt Bromshandtagg Varning!! Alltid minst varv vajer kvar på trumman Juster skruv Bromshandtag monterings skruv Steg 3. Wire montering Pressa in kopplings ratten vrid den sedan moturs för att frigöra wire trumman. Lägg sedan ut vajern och trä den igenom vinschens främre vajer genomföring, tryck sedan ner vajer änden i hålet på trumman (svetsen på vajer änden kan behövas filas till). Snurra sedan manuellt på varv på trumman, (se bild). För din egen säkerhet märk gärna upp vajern med en tejp eller liknande för att behålla minst varv vajer kvar på trumman. Vrid sedan kopplingsratten medurs för att låsa trumman, se till så den blir låst. Starta sedan sågen och spola på restrerande vajer. Ett tipps är att ha något tungt i änden så den blir hårt på spolad, och ha ett lätt tryck på vinschens handbroms för att undvika trassel på vajer. För mer råd och användarinstruktion se där finns videos och video på användande av vincshen. Vajer genomföring

7 Varningstext och användare instruktion för vajer Varning Brottstyrka hos en vajer är beräknad på ny oskadad vajer, läs manualen noga för att vara säker på att vajer används på rätt sätt. Vid minsta tveksamheter på vajerns kondition byt vajer för din egen säkerhet. Det finns många faktorer som påverkar en vajers livstid såsom fart, acceleration, längden på vajern, kraftiga ryck, nötning, korrosion, skick på trumma, kärvhet. Förvara och använd din vinsch med förnuft, inspektera vajern ofta. När du spolar på vajer så se till att det inte blir ett hårt lager ovanpå ett löst lager, Det blir då så att vajern kryper ner emellan det lösa lagret och onödigt slitage eller i värsta fall stopp på trumman. Använd bromsen för att säkerställa så inte trumman går fortare än vajern och orsakar trassel. Knutar eller veck kan undvikas om vajern sköts och används på rätt sätt. 1 Orsak veck eller knutar kan lätt bli när vajern är tvinnad och visar sig som spiralform. Veck eller knutar orsakas oftast av oförsiktig påspolning eller avspolning från trumman. Bild 1, början på ett veck av vajern. 2 Bild 2, vajern veckad och är permanent skadad och ska bytas. 3 Bild 3, vajern är använd efter skada och vajertrådarna är inte raka och vid påfrestning så blir trådarna olika belastade, vajer brott är nära. Denna vajer ska bytas

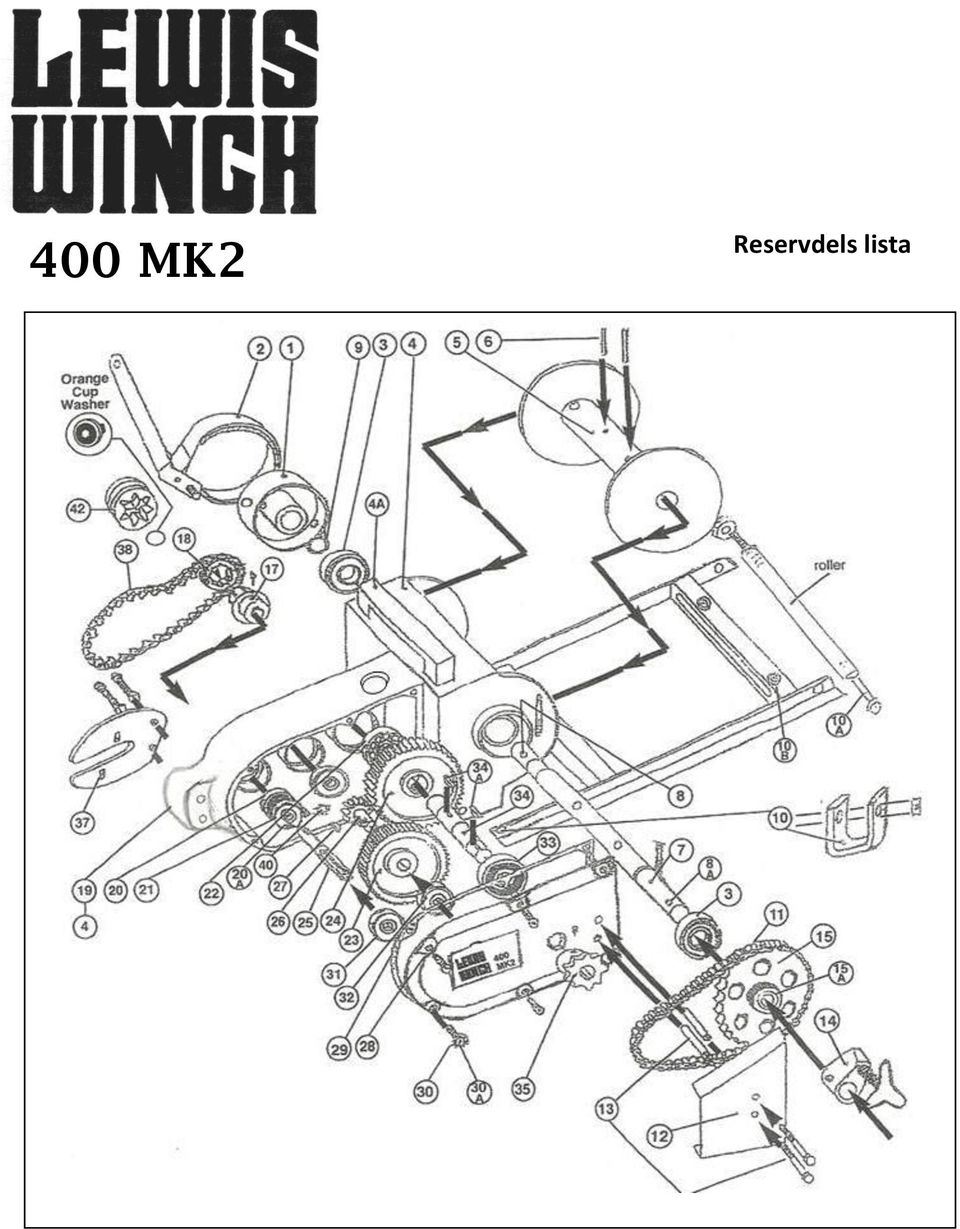

8 400 MK2 Reservdels lista

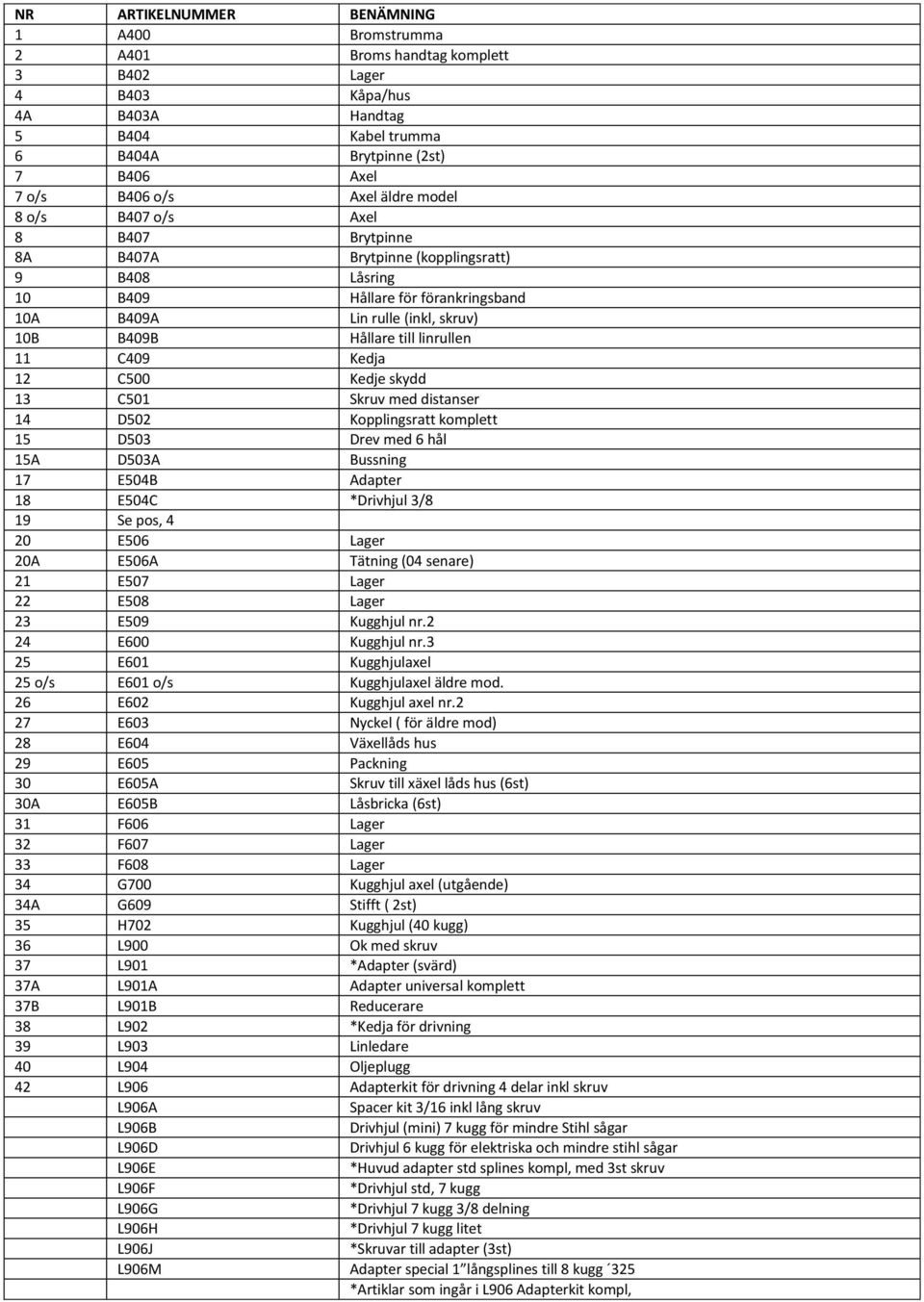

9 NR ARTIKELNUMMER BENÄMNING 1 A400 Bromstrumma 2 A401 Broms handtag komplett 3 B402 Lager 4 B403 Kåpa/hus 4A B403A Handtag 5 B404 Kabel trumma 6 B404A Brytpinne (2st) 7 B406 Axel 7 o/s B406 o/s Axel äldre model 8 o/s B407 o/s Axel 8 B407 Brytpinne 8A B407A Brytpinne (kopplingsratt) 9 B408 Låsring 10 B409 Hållare för förankringsband 10A B409A Lin rulle (inkl, skruv) 10B B409B Hållare till linrullen 11 C409 Kedja 12 C500 Kedje skydd 13 C501 Skruv med distanser 14 D502 Kopplingsratt komplett 15 D503 Drev med 6 hål 15A D503A Bussning 17 E504B Adapter 18 E504C *Drivhjul 3/8 19 Se pos, 4 20 E506 Lager 20A E506A Tätning (04 senare) 21 E507 Lager 22 E508 Lager 23 E509 Kugghjul nr.2 24 E600 Kugghjul nr.3 25 E601 Kugghjulaxel 25 o/s E601 o/s Kugghjulaxel äldre mod. 26 E602 Kugghjul axel nr.2 27 E603 Nyckel ( för äldre mod) 28 E604 Växellåds hus 29 E605 Packning 30 E605A Skruv till xäxel låds hus (6st) 30A E605B Låsbricka (6st) 31 F606 Lager 32 F607 Lager 33 F608 Lager 34 G700 Kugghjul axel (utgående) 34A G609 Stifft ( 2st) 35 H702 Kugghjul (40 kugg) 36 L900 Ok med skruv 37 L901 *Adapter (svärd) 37A L901A Adapter universal komplett 37B L901B Reducerare 38 L902 *Kedja för drivning 39 L903 Linledare 40 L904 Oljeplugg 42 L906 Adapterkit för drivning 4 delar inkl skruv L906A Spacer kit 3/16 inkl lång skruv L906B Drivhjul (mini) 7 kugg för mindre Stihl sågar L906D Drivhjul 6 kugg för elektriska och mindre stihl sågar L906E *Huvud adapter std splines kompl, med 3st skruv L906F *Drivhjul std, 7 kugg L906G *Drivhjul 7 kugg 3/8 delning L906H *Drivhjul 7 kugg litet L906J *Skruvar till adapter (3st) L906M Adapter special 1 långsplines till 8 kugg 325 *Artiklar som ingår i L906 Adapterkit kompl,
