1 Innehållsförteckning Val av ytbehandling sid 4-6 Ytbehandling Potentialutjämning sid 8 sid 9-48 Kabelrännor/ Armaturskenor sid Trådstegar sid Montageprofiler sid Ankarskenor sid Vinkelprofiler sid MP-19"-stativ sid Potentialanslutning sid Kabelhållare sid Takfäste/betongskruv sid Uttagsstavar/poster sid Golvboxar sid Väggkanaler sid E-nr, vikt, förp sid

2 Val av ytbehandling Vilken ytbehandling skall jag välja? En enkel tumregel säger att man kan använda ytbehandlingarna enligt följande: Ytbehandling Korrosivitetsklass Elzink C1 Lackerad plåt C2 Förgalvad plåt Z275 (Sendzimir) max C3 Varmförzinkning SS-EN ISO 1461 max C4 Aluzink AZ185 max C4 Rostfritt, syrafast Varje korrosivitetsklass har ett ganska brett spann och behovet av livslängd kan variera. För att mer exakt avgöra vilken ytbehandling ditt projekt kräver gör du enligt följande: 1. Avgör vilken korrosivitetsklassprojektetbäst överensstämmer med i tabell 1:23a. 2. Välj ytbehandling efter kravet på livslängd i vald korrosivitetsklass, se tabell I kolumnen MP-kod står en bokstav för valt alternativ. Välj produkter med den bok staven i MP-nr. Saknas produkt i valt alternativ, väljs närmsta produkt neråt som finns i tabellen. Exempel: Du skall montera kabelstegar i en ouppvärmd lagerlokal. 1. Tabellen 1:23a visar tydligt att vi här har en C2-miljö. 2. Lagerhallen skall fungera i mer än 25 år, vi väljer förgalvad plåt Z MP-kod blir här S, kabelstegar finns med S i MP-nr, vi väljer det. Alla detaljer till montaget skall därmed ha en MP-kod S eller en bokstav längre ner i listan i tabell 2. I MP-numret står bokstaven för följande: Skikttjocklek E = Elzink 10 µm V = Vitlack RAL µm B = Beigelack NCS 2502-Y µm S = Förgalvad plåt Z275 (Sendzimir) 20 µm A = Aluzink AZ µm Z = Varmförzinkning SS-EN ISO µm AZ = Aluzink AZ µm R = Rostfri syrafast 4

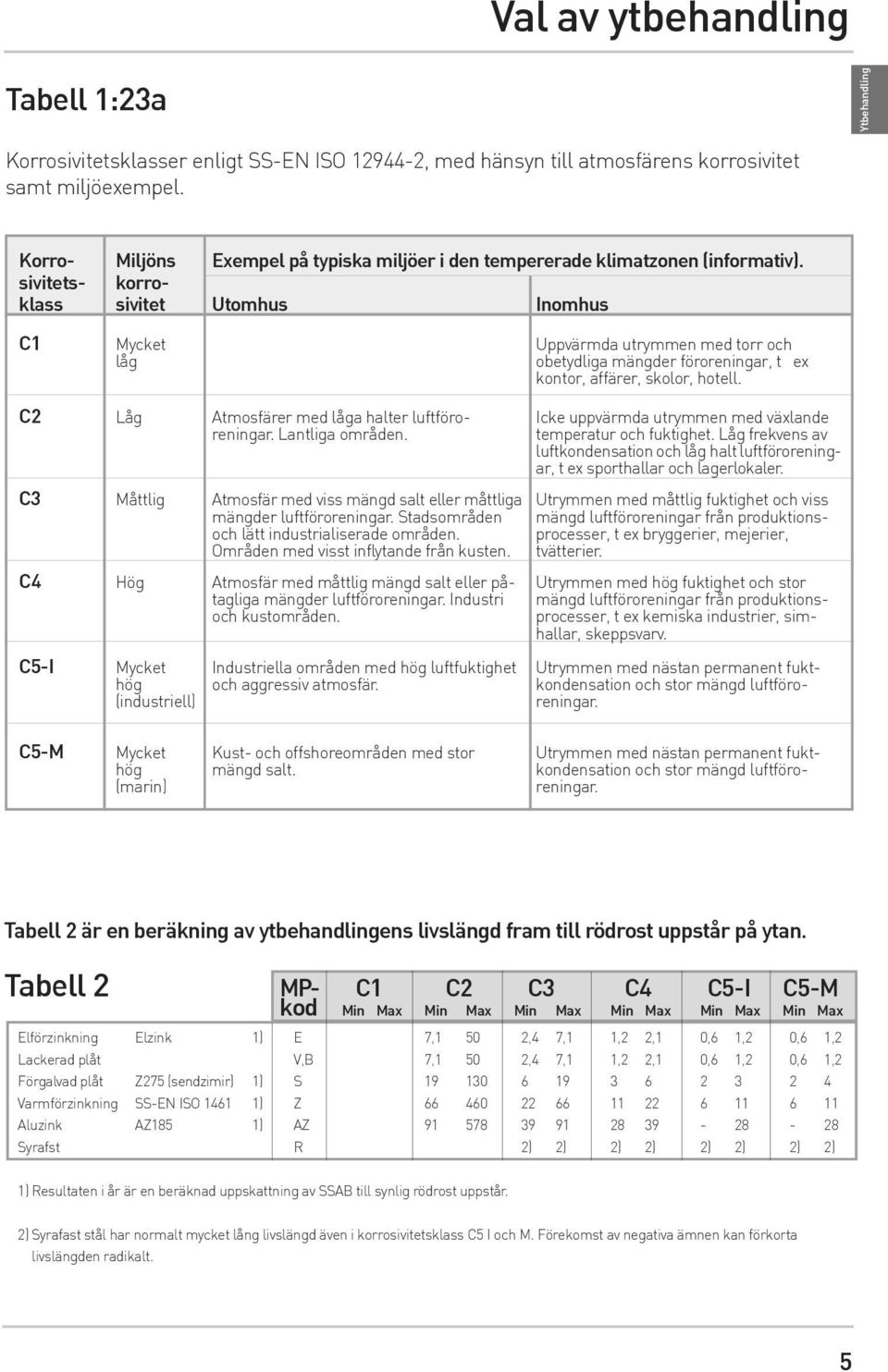

3 Val av ytbehandling Tabell 1:23a Ytbehandling Korrosivitetsklasser enligt SS-EN ISO , med hänsyn till atmosfärens korrosivitet samt miljöexempel. Korro- Miljöns Exempel på typiska miljöer i den tempererade klimatzonen (informativ). sivitets- korroklass sivitet Utomhus Inomhus C1 Mycket Uppvärmda utrymmen med torr och låg obetydliga mängder föroreningar, t ex kontor, affärer, skolor, hotell. C2 Låg Atmosfärer med låga halter luftföro- Icke uppvärmda utrymmen med växlande reningar. Lantliga områden. temperatur och fuktighet. Låg frekvens av luftkondensation och låg halt luftföroreningar, t ex sporthallar och lagerlokaler. C3 Måttlig Atmosfär med viss mängd salt eller måttliga Utrymmen med måttlig fuktighet och viss mängder luftföroreningar. Stadsområden mängd luftföroreningar från produktionsoch lätt industrialiserade områden. processer, t ex bryggerier, mejerier, Områden med visst inflytande från kusten. tvätterier. C4 Hög Atmosfär med måttlig mängd salt eller på- Utrymmen med hög fuktighet och stor tagliga mängder luftföroreningar. Industri mängd luftföroreningar från produktionsoch kustområden. processer, t ex kemiska industrier, simhallar, skeppsvarv. C5-I Mycket Industriella områden med hög luftfuktighet Utrymmen med nästan permanent fukthög och aggressiv atmosfär. kondensation och stor mängd luftföro- (industriell) reningar. C5-M Mycket Kust- och offshoreområden med stor Utrymmen med nästan permanent fukthög mängd salt. kondensation och stor mängd luftföro- (marin) reningar. Tabell 2 är en beräkning av ytbehandlingens livslängd fram till rödrost uppstår på ytan. Tabell 2 MP- C1 C2 C3 C4 C5-I C5-M kod Min Max Min Max Min Max Min Max Min Max Min Max Elförzinkning Elzink 1) E 7,1 50 2,4 7,1 1,2 2,1 0,6 1,2 0,6 1,2 Lackerad plåt V,B 7,1 50 2,4 7,1 1,2 2,1 0,6 1,2 0,6 1,2 Förgalvad plåt Z275 (sendzimir) 1) S Varmförzinkning SS-EN ISO ) Z Aluzink AZ185 1) AZ Syrafst R 2) 2) 2) 2) 2) 2) 2) 2) 1) Resultaten i år är en beräknad uppskattning av SSAB till synlig rödrost uppstår. 2) Syrafast stål har normalt mycket lång livslängd även i korrosivitetsklass C5 I och M. Förekomst av negativa ämnen kan förkorta livslängden radikalt. 5

4 Aluzink Varmförzinkning eller Aluzink? Av tradition och gammal vana har vi alltid erbjudit varmförzinkade (VFZ) produkter för tuffare miljöer. En utvärdering av Aluzink har givit överraskandepositivt svar, med fördelar som: bättre korrosionsskydd lägre kostnad bättre ledningsförmåga efter korrosion miljövinster en slät och hård yta. Bättre korrosionsskydd Ju tuffare miljö, desto mer märker man fördelarna med Aluzink. Därför fungerar Aluzink utmärkt i industrimiljöer med aggressiv atmosfär med hög luftfuktighet och värme. Aluzink fungerar också bättre än zinkbelagda stål i havsmiljö, där kombinationen av salt och fukt skapar en mycket korrosiv miljö. När zink korroderar bildas vitrost som är elektriskt isolerande. Aluzink bildar svartrost som har bättre ledande egenskaper vilket är en fördel vid potentialutjämning. Det är endast i miljöer med PH > 9 och i vatten som Aluzink har sämre egenskaper än VFZ och bör undvikas. I tabell 2 på sida 5 finns en vägledande livslängdsjämförelse mellan Aluzink och andra ytbehandlingar. Vad är Aluzink? Aluzink är en legering som läggs på direkt i stålverket och består av aluminium 55 %, zink 43,4 % och kisel 1,6 %. Genom en väl kontrollerad process får man en plåt med en slät, jämn och hård yta. Lägre pris och miljövinster Eftersom vislipperförzinkningsprocessen blir produkterna ca 15 % billigare. Miljön vinner på att det blir mindre transporter och lägre energiåtgång. Zinkmängden sjunker vilket ibland anses positivt. Hur fungerar Aluzink? Aluzink har en självläkande förmåga som gör materialet motståndskraftigt mot bl a korrosion orsakade av repor. Den långa livslängden beror på att beläggningen ger plåten ett dubbelt skydd. Det första skyddet erhålls genom beläggningens passiverande barriär mot allmän korrosion. Det andra skyddet beror att ett galvaniskt element bildas då plåten utsätts för fukt. Zinkjoner vandrar då över och läker frilagd plåt i repor och på klippkanter. OBS! Innan det galvaniska elementet kommit igång kan viss rödrost uppstå på klippkanter och i hål. Det är enbart en kosmetisk defekt och korrosionen avstannar efter en tid. Beskrivning av Aluzinkens självläkande egenskaper. Typgodkänd Aluzink AZ185 är typgodkänd för korrosivitetsklass C4 av Sitac 1245/94. Tyska och brittiska godkännanden finns också. Erfarenheter av Aluzink Aluzink utvecklades för ca 30 år sedan i USA. Man har där referensanläggningar i bl a havsmiljö som är lika gamla. I en av de tuffaste miljöerna i Sverige, Stenungsunds petrokemiska anläggningar finns 20 år gamla montage. Några andra exempel på tuffa områden där man valt Aluzink är: Vägtrummor nergrävda i marken. Avgasrör på bilar. Lufthanteringsanläggningar med fuktig och aggressiv luft. 6

5 MP-kabelstegar snabba enkla montage. Ulvsundadepån Stockholm Box 3, Vetlanda, tel , fax

6 Potentialutjämning Elektrisk kontinuitet Samtliga produkter i MP-kabelförläggning uppfyller gällande krav avseende elektrisk kontinuitet över skarvar enligt SS-EN 61537:2007. Lackerade rännor har lackfria ändar som standard och klarar därmed kraven enligt tabellen nedan. Vid kapning och skarvning av lackerad ränna måste man manuellt skapa en elektrisk förbindning över skarven. Lämpligen med hjälp av skruvat metallförband på lackfri yta (ren från färg). SP, Sveriges Provnings- ochforskningsinstitut iborås hargjort provmätningar 500 mm på var sida om skarven med följande resultat. MP-skarv 25 A a.c. max 100 m Utan skruv Med skruv Krav MP-S (MP-107 S) 2,3 mw 1,2 mw 50 mw MP-S (MP-108 S) 2,0 mw - 50 mw MP-PZ, TS, Z 1,0 mw 1,0 mw 50 mw MP-FZ < 1,0 mw < 1,0 mw 50 mw Kabelrännor Utan clips Med clips Krav 50 mm bredd 1,0 mw 1,0 mw 50 mw 200 mm bredd 1,8 mw 1,0 mw 50 mw 600 mm bredd 0,5 mw 0,5 mw 50 mw Trådstegar Med skarv Krav Elförzinkade mm 4,0-11,2 mw 50 mw Varmförzinkade mm 3,2-6,4 mw 50 mw Syrafasta mm 13,6-24,8 mw 50 mw Väggkanaler Med skarv TBJ 1 Krav Samtliga vitlack-/natur aluminium 0,7 mw 50 mw 8

7 är universellt användbara i så väl horisontell som vertikal led. De är konstruerade och optimerade för kabelförläggning med speciell hänsyn till följande egenskaper: snabba och enkla montage hög bärighet få tillbehör anliggningsytan på stegpinnarna är anpassade för kablar maximalt skyddsdjup för kablarna. MP-kabelstegar finns i tre modeller som samtliga uppfyller EL AMA 98:s krav för tung respektive förstärkt tung kabelstege med bred marginal. Vi redovisar också belastningsförmågan enligt nya internationella krav. MP-S lättstege 3- och 6 m-längd. 3-metersstegen ger en smidig hantering speciellt i trånga utrymmen t ex kontor, butik, skolor m m. 6-metersstegen passar där längden kan utnyttjas till snabbare montering. MP-TS, PZ, Z, AZ, PAZ tung stege tillverkas i 6 m längd, som ger rationellt montage i t ex industrihallar, större lagerlokaler o dyl. MP-FZ, är den kraftigaste bland MPkabelstegar. En förstärkt tung stege i 6 m längd för långa konsolavstånd, men också en stege som tål tuffare tag. Tillbehören är till stor del gemensamma med övriga delsystem t ex takpendlar, vinkelfäste och monterings skruv. och tillbehör kan på begäran fås lackerade i önskad kulör. MP-kabelstegaroch upphängnings - system är seismologiskt testade enligt svenska kärnkraftsindustrins dokument TBE 102:2. Innehållsförteckning Val av ytbehandling Potentialutjämning Kabelrännor/ Armaturskenor Trådstegar Montageprofiler Ankarskenor Vinkelprofiler MP-19"-stativ Potentialanslutning Kabelhållare Takfäste/betongskruv Uttagsstavar/poster Golvboxar Väggkanaler E-nr, vikt, förp 9

8 Stegtyp MP-S, TS, Z, PZ, AZ, PAZ Siffrorna anger sidnr. 48 Stegtyp MP-S, TS, Z, PZ, AZ, PAZ Siffrorna anger sidnr. Monteringskruv se sidan , 15 10

9 Stegtyp MP-FZ Monteringsskruv, se sidan 47. Siffrorna anger sidnr. Stegtyp MP-FZ Siffrorna anger sidnr. 11

10 Kabelstege MP-S 3 m och 6 m Uppfyller EL AMA:s krav för tung kabelstege. För val av ytbehandling, se sidan 4. Kan på begäran fås lackerad. Pinnavstånd: c-c 250 mm. Brottlast: 1,7 ggr maxlast. MP-kabelstegar och upphängnings system är seismologiskt testade enligt svenska kärnkraftsindustrins dokument TBE 102:2. B Zink 20 µm E-nr Zink 20 µm E-nr 200 MP-102 S MP-102 S MP-103 S MP-103 S MP-104 S MP-104 S MP-105 S MP-105 S MP-106 S MP-106 S Nedböjning i mm vid konsolavstånd 2-3 m. Kabelstege MP-TS 6 m Uppfyller EL AMA:s krav för tung kabelstege. För val av ytbehandling, se sidan 4. Kan på begäran fås lackerad. Kabelstege försedd med slutna pinnar. Kabelstege med perforerade pinnar i 6 m- längd, se MP-PZ nästa sida. Steglängd: 6 m. Pinnavstånd: c-c 250 mm. Brottlast: 1,7 ggr maxlast. MP-kabelstegar och upphängnings system är seismologiskt testade enligt svenska kärnkraftsindustrins dokument TBE 102:2. B Zink 20 µm E-nr 200 MP-152 S MP-153 S MP-154 S MP-155 S MP-156 S Nedböjning i mm vid konsolavstånd 2-3 m. 12 Bokstaven i MP-nr anger E = Elzink 10 µm A = Aluzink 20 µm (AZ 150) ytbehandling enligt: S = Zink 20 µm AZ = Aluzink 25 µm (AZ 185) (se även sid 4)

11 Kabelstege MP-Z, PZ, AZ, PAZ 6 m Uppfyller EL AMA:s krav för tung kabelstege. MP-Z och AZ är försedd med slutna pinnar. MP-PZ och PAZ har perforerade pinnar, pinne 2 och 4 i var ände är slutna. För val av ytbehandling, se sidan 4. Steglängd: 6 m. Pinnavstånd: c-c 250 mm. Brottlast: 1,7 ggr maxlast. Nedböjning i mm vid konsolavstånd 2-3 m. B Zink 60 µm E-nr Zink 60 µm E-nr AZ 185 E-nr AZ 185 E-nr 200 MP-152 Z MP-152 PZ MP-152 AZ MP-152PAZ MP-153 Z MP-153 PZ MP-153 AZ MP-153PAZ MP-154 Z MP-154 PZ MP-154 AZ MP-154PAZ MP-155 Z MP-155 PZ MP-155 AZ MP-155PAZ MP-156 Z MP-156 PZ MP-156 AZ MP-156PAZ Fribärande kabelstege MP-FZ 6 m Avsedd för långa konsolavstånd, men också i miljöer där man ställer stora krav på mekanisk styrka. Uppfyller EL AMA:s krav för förstärkt tung kabelstege. Steglängd: 6 m. Pinnavstånd: c-c 300 mm. Brottlast: 1,7 ggr maxlast. MP-kabelstegar och upphängnings system är seismologiskt testade enligt svenska kärnkraftsindustrins dokument TBE 102:2. Nedböjning i mm vid konsolavstånd 4-6 m. Bokstaven i MP-nr anger V = Vit RAL 9010 R = Syrafast ytbehandling enligt: B = Beige NCS 2502-Y (se även sid 4) B Zink 60 µm E-nr 200 MP-192 Z MP-193 Z MP-194 Z MP-195 Z MP-196 Z

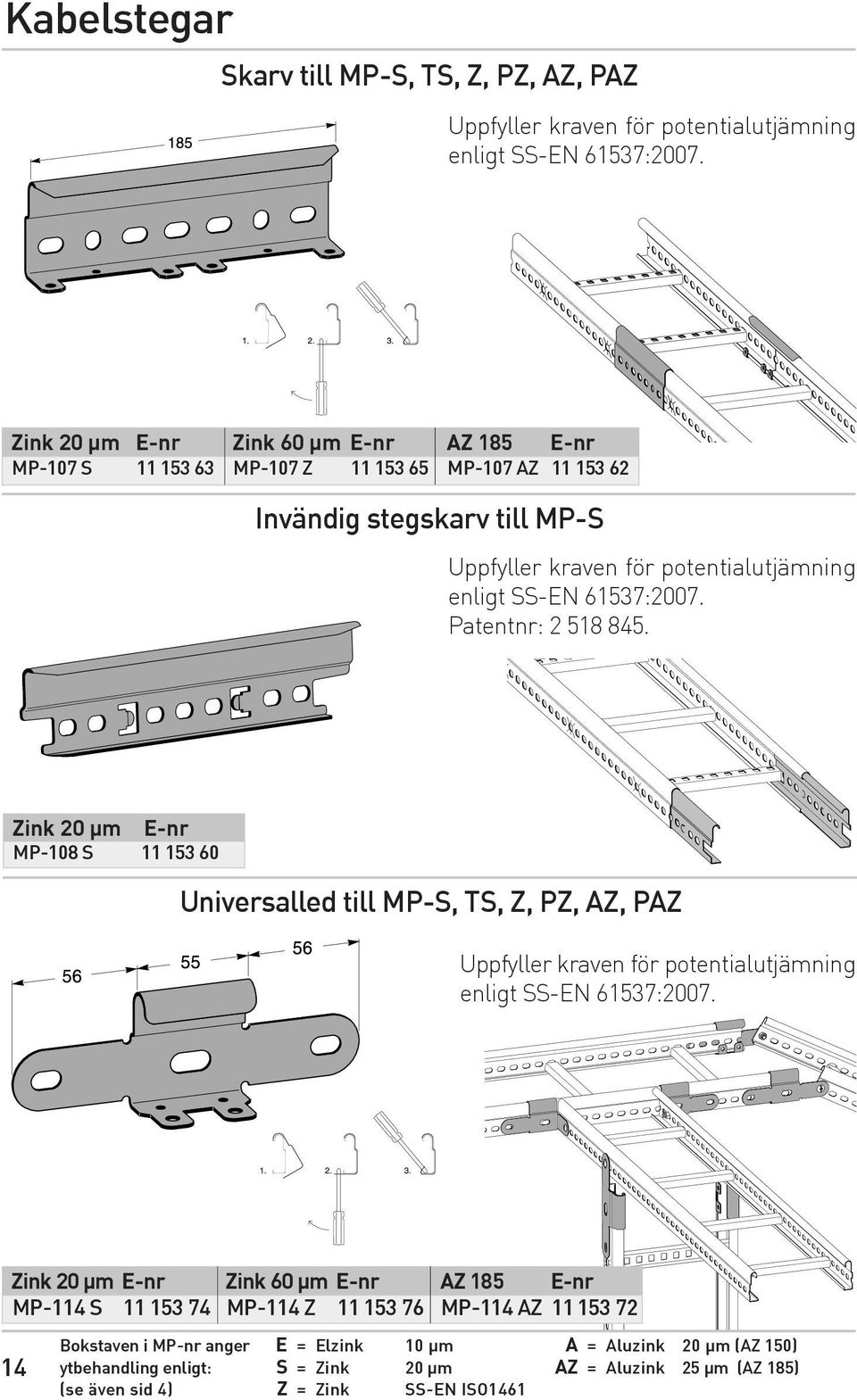

12 Skarv till MP-S, TS, Z, PZ, AZ, PAZ Uppfyller kraven för potentialutjämning enligt SS-EN 61537:2007. Zink 20 µm E-nr Zink 60 µm E-nr AZ 185 E-nr MP-107 S MP-107 Z MP-107 AZ Invändig stegskarv till MP-S Uppfyller kraven för potentialutjämning enligt SS-EN 61537:2007. Patentnr: Zink 20 µm E-nr MP-108 S Universalled till MP-S, TS, Z, PZ, AZ, PAZ Uppfyller kraven för potentialutjämning enligt SS-EN 61537:2007. Zink 20 µm E-nr Zink 60 µm E-nr AZ 185 E-nr MP-114 S MP-114 Z MP-114 AZ Bokstaven i MP-nr anger E = Elzink 10 µm A = Aluzink 20 µm (AZ 150) ytbehandling enligt: S = Zink 20 µm AZ = Aluzink 25 µm (AZ 185) (se även sid 4) Z = Zink SS-EN ISO1461

13 Universalled förstärkt Uppfyller kraven för potentialutjämning enligt SS-EN 61537:2007. Använd 4 st leder/skarv. Kompletteras med monteringsskruv MP-937 Z, se sid Skarv till MP-FZ AZ 185 E-nr MP-115 AZ Uppfyller kraven för potentialutjämning enligt SS-EN 61537:2007. Använd 4 st MP-947 Z-bult per skarv, se sid 47. Invändig stegskarv till MP-FZ Används vid avslutning mot vägg eller dylikt där ordinarie skarv MP-201 Z inte går att använda. Uppfyller kraven för potentialutjämning enligt SS-EN 61537:2007. Zink 60 µm E-nr MP-201 Z Använd 4 st MP-947 Z-bult per skarv, se sid 47. Zink 60 µm E-nr MP-206 Z Bokstaven i MP-nr anger V = Vit RAL 9010 R = Syrafast ytbehandling enligt: B = Beige NCS 2502-Y (se även sid 4) 15

14 Vertikalled till MP-FZ Uppfyller kraven för potentialutjämning enligt SS-EN 61537:2007. Använd 4 st MP-947 Z-bult per led, se sid 47. Zink 60 µm E-nr MP-202 Z Horisontalled till MP-FZ Uppfyller kraven för potentialutjämning enligt SS-EN 61537:2007. Använd 4 st MP-947 Z-bult per led, se sid 47. Zink 60 µm E-nr MP-203 Z Skarv 45 till MP-FZ Uppfyller kraven för potentialutjämning enligt SS-EN 61537:2007. Använd 4 st MP-947 Z-bult per skarv, se sid 47. Zink 60 µm E-nr MP-205 Z Bokstaven i MP-nr anger E = Elzink 10 µm A = Aluzink 20 µm (AZ 150) ytbehandling enligt: S = Zink 20 µm AZ = Aluzink 25 µm (AZ 185) (se även sid 4) Z = Zink SS-EN ISO1461

15 Vinkelfäste till MP-S, TS, Z, PZ, AZ, PAZ Uppfyller kraven för potentialutjämning enligt SS-EN 61537:2007. MP-900 MP-901 Vinkeljärn till MP-FZ Zink 60 µm E-nr MP-900 Z MP-901 Z Vinkeljärn avsett för kabelstegstyp MP-FZ. Uppfyller kraven för potentialutjämning enligt SS-EN 61537:2007. Använd 4 st MP-947 Z-bult per vinkel, se sid 47. Bokstaven i MP-nr anger V = Vit RAL 9010 R = Syrafast ytbehandling enligt: B = Beige NCS 2502-Y (se även sid 4) Zink 60 µm E-nr MP-204 Z

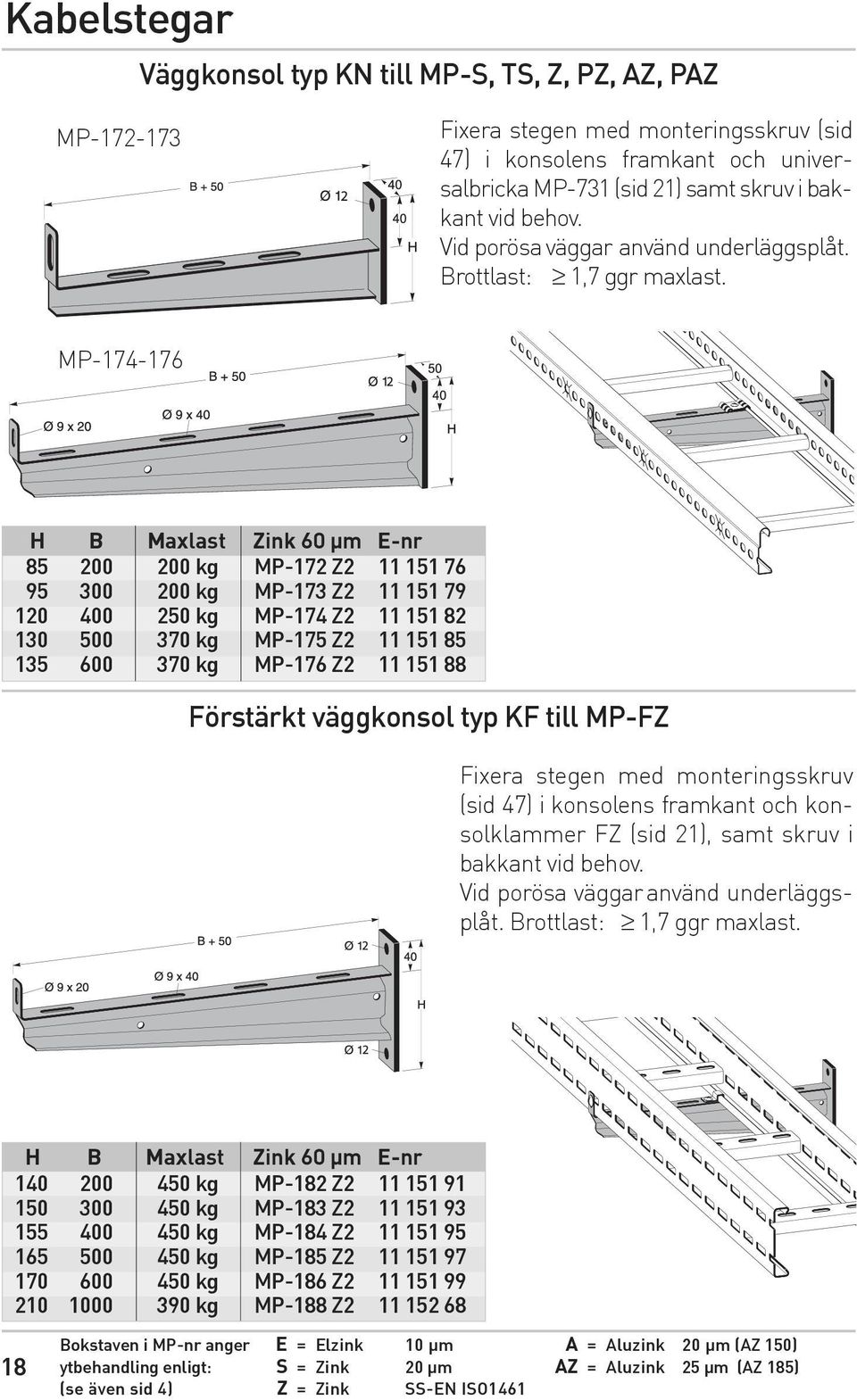

16 Väggkonsol typ KN till MP-S, TS, Z, PZ, AZ, PAZ MP Fixera stegen med monteringsskruv (sid 47) i konsolens framkant och universalbricka MP-731 (sid 21) samt skruv i bakkant vid behov. Vid porösa väggar använd underläggs plåt. Brottlast: 1,7 ggr maxlast. MP H B Maxlast Zink 60 µm E-nr kg MP-172 Z kg MP-173 Z kg MP-174 Z kg MP-175 Z kg MP-176 Z Förstärkt väggkonsol typ KF till MP-FZ Fixera stegen med monteringsskruv (sid 47) i konsolens framkant och konsolklammer FZ (sid 21), samt skruv i bakkant vid behov. Vid porösa väggar använd underläggs - plåt. Brottlast: 1,7 ggr maxlast. H B Maxlast Zink 60 µm E-nr kg MP-182 Z kg MP-183 Z kg MP-184 Z kg MP-185 Z kg MP-186 Z kg MP-188 Z Bokstaven i MP-nr anger E = Elzink 10 µm A = Aluzink 20 µm (AZ 150) ytbehandling enligt: S = Zink 20 µm AZ = Aluzink 25 µm (AZ 185) (se även sid 4) Z = Zink SS-EN ISO1461

17 Ställbar väggkonsol typ KS till alla stegtyper Brottlast: Maxlast: Maxlast: 1,7 ggr maxlast. minläge 300 kg. maxläge 125 kg. Väggkonsol typ KL H B Zink 60 µm E-nr MP-178 Z MP-179 Z Vid porösa under lag används under läggs - plåt MP-962, se sid 21. Brottlast: 1,7 ggr maxlast 150 kg. MP B B1 H Zink 20 µm E-nr Zink 60 µm E-nr MP-753 S MP-753 Z MP-754 S MP-754 Z MP-755 S MP-755 Z MP-756 S MP-756 Z MP-762 S MP-762 Z Bokstaven i MP-nr anger V = Vit RAL 9010 R = Syrafast ytbehandling enligt: B = Beige NCS 2502-Y (se även sid 4) MP

18 Väggskena sandwichelement För montage av väggkonsoler m m. på Sandwichväggar eller lättbetongblock. Monteras med plåt- eller lättbetongskruv. Beakta väggens hållfasthet! Längd: 700 mm Ø 8,5 Ø Zink 20 µm E-nr MP-030 S Ställbart fäste för väggkonsol För montage på lutande pelare. Ställbar 0-15º. Maxlast: 185 kg Zink 20 µm E-nr MP-234 S Bokstaven i MP-nr anger E = Elzink 10 µm Z = Aluzink 20 µm (AZ 150) ytbehandling enligt: S = Zink 20 µm AZ = Aluzink 25 µm (AZ 185) (se även sid 4) Z = Zink SS-EN ISO1461

19 Universalbricka Universalbrickan används som konsolklammer i bakkant för alla stegtyper utom MP-FZ. Konsolklammer FZ Konsolklammer till FZ-stegen. 10 st/förpackning. Zink 20 µm E-nr Zink 60 µm E-nr MP-731 S MP-731 Z Zink 60 µm E-nr MP-187 Z Plåttjocklek 5 mm. Underläggsplåt H Zink 60 µm E-nr 100 MP-962 Z MP-963 Z

20 Pendelfäste Används i kombination med invändigt bärok för mittupphäng. Zink 20 µm E-nr MP-931 S Invändig bärkonsol typ KI till MP-S Används som väggkonsol i kombination med invändigt bärok och skruv MP-937 E (sid 47). Brottlast: 1,7 ggr maxlast. MP-942 MP-943 H H1 B Zink 20 µm E-nr MP-942 S MP-943 S Bokstaven i MP-nr anger E = Elzink 10 µm A = Aluzink 20 µm (AZ 150) ytbehandling enligt: S = Zink 20 µm AZ = Aluzink 25 µm (AZ 185) (se även sid 4) Z = Zink SS-EN ISO1461

21 Invändigt bärok typ BI till MP-S och TS Bäroket ligger inuti stegen och ger ingen extra bygghöjd under stegen. Fixeras vid behov med lås för bärok nedan. Monteras i bäroket med skruv MP-937 E, (sid 47) efter att bäroket placerats i stegen. Lås till invändigt bärok B Zink 20 µm E-nr 200 MP-157 S MP-158 S MP-159 S MP-160 S MP-161 S Zink 20 µm E-nr MP-914 S Bokstaven i MP-nr anger V = Vit RAL 9010 R = Syrafast ytbehandling enligt: B = Beige NCS 2502-Y (se även sid 4) 23

22 Bärok typ BN till alla stegtyper Vid montage på takpendel/ankarskena typ MP-V, -DV, -FDV använd MP-167, se nedan. Brottlast: 1,7 ggr maxlast. B Maxlast Zink 20 µme-nr Zink 60 µm E-nr kg MP-162 S MP-162 Z kg MP-163 S MP-163 Z kg MP-164 S MP-164 Z kg MP-165 S MP-165 Z kg MP-166 S MP-166 Z Distansjärn för bärok Distansjärnet fyller upp hålrummet när kraftigare takpend lar /ankarskenor används. Vid montage med bergbults klam mer vänds distansplåten med fördjupningen mot rundjärnet för bästa stabilitet. Zink 60 µm E-nr MP-167 Z Bergbultsklammer För infästning av bärok på kamjärn (max Ø 22 mm) används bergbultsklammer tillsammans med distansjärnet ovan. Zink 60 µm E-nr MP-168 Z Bokstaven i MP-nr anger E = Elzink 10 µm A = Aluzink 20 µm (AZ 150) ytbehandling enligt: S = Zink 20 µm AZ = Aluzink 25 µm (AZ 185) (se även sid 4) Z = Zink SS-EN ISO1461

23 Bärok typ BS till MP-S och TS Bäroket tar minimalt utrymme i stegen (4 mm). OBS! bäroket kräver jämnt fördelad last. Kallzink B Zink 60 µm E-nr 200 MP-743 Z MP-744 Z MP-745 Z Zinkade snittytor och skador bör beläggas med kallzink för att bibehålla produktens livslängd. 400 ml Zink 60 µm E-nr MP-235 Z Bokstaven i MP-nr anger V = Vit RAL 9010 R = Syrafast ytbehandling enligt: B = Beige NCS 2502-Y (se även sid 4) 25

24 Takfäste typ TN till pendelskena/ankarskena 12,5 o Zink 20 µm E-nr Zink 60 µm E-nr MP-150 S MP-150 Z Takfäste typ TL till pendelskena Ø 9x18 Ø 9x Ø 9x Zink 20 µm E-nr Zink 60 µm E-nr MP-904 S MP-904 Z Bokstaven i MP-nr anger E = Elzink 10 µm A = Aluzink 20 µm (AZ 150) ytbehandling enligt: S = Zink 20 µm AZ = Aluzink 25 µm (AZ 185) (se även sid 4) Z = Zink SS-EN ISO1461

25 Pendelskena Flera bärok kan monteras på samma pendel. Kapmärken c-c 100 mm. Flera bärok kan monteras på samma pendel. Kapmärken c-c 100 mm. L Zink 20 µm E-nr Zink 60 µm E-nr 300 MP-911 S MP-911 Z MP-912 S MP-912 Z MP-910 S MP-910 Z Takpendel typ MP-P 11x15 Bokstaven i MP-nr anger V = Vit RAL 9010 R = Syrafast ytbehandling enligt: B = Beige NCS 2502-Y (se även sid 4) L Zink 60 µm E-nr 300 MP-957 Z MP-958 Z MP-959 Z MP-960 Z MP-961 Z

26 Pendelvinkel Zink 60 µm E-nr MP-918 Z Skarv till pendelskena Zink 60 µm E-nr MP-919 Z Bokstaven i MP-nr anger E = Elzink 10 µm A = Aluzink 20 µm (AZ 150) ytbehandling enligt: S = Zink 20 µm AZ = Aluzink 25 µm (AZ 185) (se även sid 4) Z = Zink SS-EN ISO1461

27 Universellt band för t ex stagning. Stagband Längd 3 m. Potentialmärkning Zink 60 µm E-nr MP-210 Z En vattentålig etikett som fästs på stegen. Etiketten är gul och har måtten 100x18 mm. 100 st etiketter/ rulle (förpackning). Bokstaven i MP-nr anger V = Vit RAL 9010 R = Syrafast ytbehandling enligt: B = Beige NCS 2502-Y (se även sid 4) Etikett E-nr MP-837 F

28 Tak/golvpendel typ MP-V L Zink 60 µm E-nr 250 MP-964 Z MP-965 Z MP-966 Z MP-967 Z MP-968 Z L Zink 60 µm E-nr 750 MP-071 Z MP-072 Z MP-073 Z n n För infästning i pendeln, se sid 46. Utböjning takpendel MP-V För att räkna ut hur mycket en takpendel böjer sig (utböjning) räknas böjmomentet fram enligt formeln M2 = F x (B+0,12)/2. Läs av utböjningen i diagrammet för vald pendel. I diagrammet är max tillåten utböjning enl. SS-EN (1/20 av längden) för respektive pendel vid belastningskurvans slut. F/2 F/2 B B M2= Böjmoment i Nm F = Belastning i N B = Stegbredd i m Tak/golvpendel typ MP-FV För infästning i pendeln, se sid 46. Utböjning takpendel MP-FV För att räkna ut hur mycket en takpendel böjer sig (utböjning) räknas böjmomentet fram enligt formeln M2 = F x (B+0,14)/2. Läs av utböjningen i diagrammet för vald pendel. I diagrammet är max. tillåten utböjning enl. SS-EN (1/20 av längden) för respektive pendel vid belastningskurvans slut. F/2 F/2 M2= Böjmoment i Nm F = Belastning i N B = Stegbredd i m Utböjning n i mm Utböjning n i mm MP-968 (1 m) MP-967 (0,75 m) MP-966 (0,5 m) MP-965 (0,37 m) MP-964 (0,25 m) Nm (M2) MP-073 (1,5 m) MP-072 (1 m) MP-071 (0,75 m) Nm (M 2) 30 Bokstaven i MP-nr anger E = Elzink 10 µm A = Aluzink 20 µm (AZ 150) ytbehandling enligt: S = Zink 20 µm AZ = Aluzink 25 µm (AZ 185) (se även sid 4) Z = Zink SS-EN ISO1461

29 För infästning i pendeln, se sid 46. Tak/golvpendel typ MP-DV Längd L 200 mm 300 mm 400 mm 500 mm 600 mm Nedböjning kg 325 kg 262 kg 219 kg 188 kg n=0, kg 325 kg 262 kg 219 kg 188 kg n=1, kg 325 kg 262 kg 219 kg 188 kg n=1, kg 325 kg 262 kg 219 kg 188 kg n=2, kg 325 kg 262 kg 219 kg 187 kg n=3, kg 219 kg 175 kg 146 kg 125 kg n=3,0 Tabellen visar maximal belastning vid ensidigt montage, samt nedböjningen n vid olika konsollbredder och takpendellängder L. Lasten är jämnt fördelad på konsolen. Brottlast 1,7 ggr maxlast. För annan dimensionering kontakta vår marknadsavdelning. För infästning i pendeln, se sid 46. Tak/golvpendel typ MP-FDV L Zink 60 µm E-nr 500 MP-970 Z MP-971 Z MP-972 Z MP-973 Z MP-974 Z MP-975 Z Längd L 200 mm 300 mm 400 mm 500 mm 600 mm Nedböjning kg 935 kg 758 kg 638 kg 550 kg n=0, kg 935 kg 758 kg 638 kg 550 kg n=1, kg 935 kg 758 kg 638 kg 550 kg n=1, kg 935 kg 758 kg 638 kg 550 kg n=2,2 Tabellen visar maximal belastning vid ensidigt montage, samt nedböjningen n vid olika konsollbredder och takpendellängder L. Lasten är jämnt fördelad på konsolen. Brottlast 1,7 ggr maxlast. För annan dimensionering kontakta vår försäljningsavdelning. L Zink 60 µm E-nr 1000 MP-985 Z MP-986 Z MP-987 Z MP-988 Z Bokstaven i MP-nr anger V = Vit RAL 9010 R = Syrafast ytbehandling enligt: B = Beige NCS 2502-Y (se även sid 4) 31

30 Takfäste till ankarskenor typ MP-V, FV Takfästet kombineras med ankarskena för sidohängt montage av stegar. OBS! Montaget klarar större belastningar än motsvarande takpendlar typ MP-V (se sid 30). När ankarskena 41x41 monteras använd bricka MP-244, se nedan. Zink 20 µm E-nr Zink 60 µm E-nr MP-230 S MP-230 Z Bricka Förstärkningsbrickan ska användas invändigt på den övre skruven när ankarskena 41x41 mm används som pendel. 10 st/förpackning. Zink 60 µm E-nr MP-244 Z Ankarskena typ MP-V 21 x 41 mm För infästning i skenan, se sid 46. L Zink 20 µm E-nr Zink 60 µm E-nr 250 MP-024 S MP-024 Z MP-025 S MP-025 Z MP-026 S MP-026 Z MP-027 S MP-027 Z MP-028 S MP-028 Z MP-231 S MP-231 Z Bokstaven i MP-nr anger E = Elzink 10 µm A = Aluzink 20 µm (AZ 150) ytbehandling enligt: S = Zink 20 µm AZ = Aluzink 25 µm (AZ 185) (se även sid 4) Z = Zink SS-EN ISO1461

31 För infästning i skenan, se sid 46. Ankarskena typ MP-FV 41x41 mm Dubbel ankarskena typ MP-DV 2x21x41 mm För infästning i skenan, se sid 46. L Zink 20 µm E-nr Zink 60 µm E-nr 750 MP-037 S MP-037 Z MP-038 S MP-038 Z MP-233 S MP-233 Z Dubbel ankarskena typ MP-FDV 2x41x41 mm För infästning i skenan, se sid 46. L Zink 60 µm E-nr 3000 MP-237 Z L Zink 60 µm E-nr 3000 MP-238 Z Bokstaven i MP-nr anger V = Vit RAL 9010 R = Syrafast ytbehandling enligt: B = Beige NCS 2502-Y (se även sid 4) 33

32 Ändskydd till tak/golvpendel eller ankarskena Gulfärgat ändskydd, passar till typerna MP-V, DV, FV. Plast E-nr Passar på MP-240 P MP-V MP-241 P MP-DV, FV Takbultsfäste Zink 60 µm E-nr MP-246 Z Väggbultsfäste Zink 60 µm E-nr MP-248 Z Bokstaven i MP-nr anger E = Elzink 10 µm A = Aluzink 20 µm (AZ 150) ytbehandling enligt: S = Zink 20 µm AZ = Aluzink 25 µm (AZ 185) (se även sid 4) Z = Zink SS-EN ISO1461

33 Golvbultsfäste Zink 60 µm E-nr MP-247 Z Hörnjärn till ankarskenor Zink 60 µm E-nr MP-245 Z Bokstaven i MP-nr anger V = Vit RAL 9010 R = Syrafast ytbehandling enligt: B = Beige NCS 2502-Y (se även sid 4) 35

34 Järnbalksfäste Avsett för infästning i järnbalkar av stål. För flänstjocklek 9-15 mm. Zink 60 µm E-nr MP-243 Z Avgreningsplåt Passar samtliga stegtyper. Zink 20 µm E-nr Zink 60 µm E-nr MP-120 S MP-120 Z Bokstaven i MP-nr anger E = Elzink 10 µm A = Aluzink 20 µm (AZ 150) ytbehandling enligt: S = Zink 20 µm AZ = Aluzink 25 µm (AZ 185) (se även sid 4) Z = Zink SS-EN ISO1461

35 L-avgrening till MP-S, TS, Z, PZ, AZ, PAZ Fyra skarvar MP-107 åtgår (se sid 14). Ytterhörn tillverkas på beställning. B Zink 20 µm E-nr Zink 60 µm E-nr AZ 185 E-nr 200 MP-122 S MP-122 Z MP-122 AZ MP-123 S MP-123 Z MP-123 AZ MP-124 S MP-124 Z MP-124 AZ MP-125 S MP-125 Z MP-125 AZ MP-126 S MP-126 Z MP-126 AZ OBS! Kräver ej extra skarvar. Ytterhörn tillverkas på beställning. L-avgrening till MP-FZ Bokstaven i MP-nr anger V = Vit RAL 9010 R = Syrafast ytbehandling enligt: B = Beige NCS 2502-Y (se även sid 4) B Zink 60 µm E-nr 200 MP-212 Z MP-213 Z MP-214 Z MP-215 Z MP-216 Z

36 T-avgrening till MP-S, TS, Z, PZ, AZ, PAZ Sex skarvar MP-107 åtgår (se sid 14). OBS! Bredd har fler pinnar. B Zink 20 µm E-nr Zink 60 µm E-nr 200 MP-132 S MP-132 Z MP-133 S MP-133 Z MP-134 S MP-134 Z MP-135 S MP-135 Z MP-136 S MP-136 Z T-avgrening till MP-FZ OBS! Kräver ej extra skarvar. B Zink 60 µm E-nr 200 MP-218 Z MP-219 Z MP-220 Z MP-221 Z MP-222 Z Bokstaven i MP-nr anger E = Elzink 10 µm A = Aluzink 20 µm (AZ 150) ytbehandling enligt: S = Zink 20 µm AZ = Aluzink 25 µm (AZ 185) (se även sid 4) Z = Zink SS-EN ISO1461

37 X-avgrening till MP-S, TS, Z, PZ, AZ, PAZ Åtta skarvar MP-107 åtgår (se sid 14). OBS! Bredd har fler pinnar. OBS! Kräver ej extra skarvar. B Zink 20 µm E-nr Zink 60 µm E-nr 200 MP-142 S MP-142 Z MP-143 S MP-143 Z MP-144 S MP-144 Z MP-145 S MP-145 Z MP-146 S MP-146 Z X-avgrening till MP-FZ B Zink 60 µm E-nr 200 MP-224 Z MP-225 Z MP-226 Z MP-227 Z MP-228 Z Bokstaven i MP-nr anger V = Vit RAL 9010 R = Syrafast ytbehandling enligt: B = Beige NCS 2502-Y (se även sid 4) 39

38 Teleränna tät Rännan är för sedd med fästhål i ändarna och på mitten. B L Zink 20 µm E-nr MP-128 S MP-129 S MP-130 S Teleränna perforerad De stora hålen kan förses med Ø 23 mm gummihylsa för att inte skada ledningen, finns i lista 14. B L Zink 20 µm E-nr AZ 185 E-nr MP-138 S MP-138 AZ MP-139 S MP-139 AZ MP-140 S Bokstaven i MP-nr anger E = Elzink 10 µm A = Aluzink 20 µm (AZ 150) ytbehandling enligt: S = Zink 20 µm AZ = Aluzink 25 µm (AZ 185) (se även sid 4) Z = Zink SS-EN ISO1461

39 Skiljeplåt Skiljeplåt för avdelning av stegen. Skarvas genom överlappning eller kant i kant. Anvisningshål c-c 250 mm. Montageplåt Montageplåt avsedd för montering av säkerhetsbrytare m m på vertikal kabelstege. Passar på alla kabelstegstyper. Plåttjocklek 1,5 mm. H L Zink 20 µme-nr AZ 185 E-nr MP-137 S MP-137 AZ MP-149 S MP-149 AZ H B Zink 60 µm E-nr MP-207 Z MP-208 Z MP-209 Z Bokstaven i MP-nr anger V = Vit RAL 9010 R = Syrafast ytbehandling enligt: B = Beige NCS 2502-Y (se även sid 4) 41

40 Fästplåt till alla stegtyper Hål för Keystone/Lexcom Fästplåt för montage av dosor och uttag m m. Snäpps fast i stegsidan på stegtyperna MP-S, TS, Z, PZ, AZ och PAZ. Skruvas fast på stegtyp MP-FZ. Zink 20 µm E-nr AZ 185 E-nr Ohålad MP-110 S MP-110 AZ Hålad MP-112 S MP-112 AZ Fästplåt för datauttag Fästplåt för datauttag. MP-110 SK Keystone MP-110 SL Lexcom/Actassi Zink 20 µm E-nr Keystone MP-110 SK Lexcom/Actassi MP-110 SL Huv till fästplåt MP mm Passar till fästplåtar med datauttag, MP-110 SK och MP-110 SL, se ovan. Zink 20 µm E-nr MP-956 S Bokstaven i MP-nr anger E = Elzink 10 µm A = Aluzink 20 µm (AZ 150) ytbehandling enligt: S = Zink 20 µm AZ = Aluzink 25 µm (AZ 185) (se även sid 4) Z = Zink SS-EN ISO1461

41 Fästplåt + kopplingsdosa IP65 Fästplåt med förmonterad kopplingsdosa IP55 i vit termoplast med tio införingar. Levereras utan plint. Passande dragavlastning ABBE , samt plint ABB E Zink 20 µm E-nr MP-112 SD Fästplåt + uttag IP21 Fästplåt med förmonterat tvåvägs vägguttag (petskyddad) IP21 i vit termoplast med bottenplatta. Två neutrala överkopplingsklämmor, skruvanslutning. Zink 20 µm E-nr MP-112 SF Fästplåt + uttag IP44 Fästplåt med förmonterat tvåvägs-kapslat uttag IP44 i vit halogenfri polykarbonat, petskyddad. Två neutrala överkopplingsklämmor. Zink 20 µm E-nr MP-112 SG Bokstaven i MP-nr anger V = Vit RAL 9010 R = Syrafast ytbehandling enligt: B = Beige NCS 2502-Y (se även sid 4) 43

42 Fästplåt vinklad Fästplåt monteras med montageskruv, se sid 47. Zink 20 µm E-nr Ohålad MP-298 S Hålad MP-299 S Armaturplåtar till samtliga stegtyper MP-111 S är avsedd till stegtyp MP-FZ. MP-109 S är avsedd till MP-S, TS, Z, PZ, AZ och PAZ. MP MP-109 Zink 20 µm E-nr MP-111 S MP-109 S Bokstaven i MP-nr anger E = Elzink 10 µm A = Aluzink 20 µm (AZ 150) ytbehandling enligt: S = Zink 20 µm AZ = Aluzink 25 µm (AZ 185) (se även sid 4) Z = Zink SS-EN ISO1461

43 Nedtagsböj till samtliga stegtyper Böjen används för nedföring av el, vat ten, tryckluft etc, till maskiner eller dylikt. Kombinera flera böjar för större bredder. B Zink 20 µm E-nr 50 MP-492 S MP-412 S MP-422 S Ändskydd Ändskydd avsedd för MP-stegtyper. Kabelrulle Kabelrulle som passar alla MP-stegtyper samt andra fabrikat. Monteras vid en stegpinne och låses med vagnsbult och vingmutter. Levereras med två stödben som monteras mot stegpinne för att klara större belastningar. 5 st/förpackning i transportlåda. Passar stege Plast E-nr MP-S, TS, Z, PZ, AZ, PAZ MP-169 P MP-FZ MP-170 P Zink 10 µm E-nr MP-242 E Bokstaven i MP-nr anger V = Vit RAL 9010 R = Syrafast ytbehandling enligt: B = Beige NCS 2502-Y (se även sid 4) 45

44 Mutterbricka till takpendlar/ankarskenor Mutterbricka med bult M8/M10, av sedd för infästning i takpendlar/ ankar ske nor. För montage på takpendel/ankarskena med höjd H=21 mm välj infästning enligt tabellen nedan: MP Ställbar väggkonsol M10 x 20 mm. MP-245 Hörnjärn M10 x 20 mm. MP Bärkonsol vägg M10 x 20 mm. MP Väggkonsol M10 x 25 mm. MP Förstärkt väggkonsol M10 x 25 mm. H-måttet avser höjden på takpendeln/ankarskenan. Passar till G H Zink 60 µm E-nr Syrafast E-nr MP-V, DV M8 x MP-976 Z MP-FV, FDV M8 x MP-977 Z MP-V, DV M10 x MP-978 Z MP-978 R MP-V, DV M10 x MP-078 Z MP-FV, FDV M10 x MP-979 Z T-skruv T-skruv för infästning i takpendlar/ankarskenor. Passar till profiler med 21 mm och 41 mm höjd. Montering, se skiss ovan/nedan. H-måttet avser höjden på takpendeln/ankarskenan. Mått H Zink 60 µm E-nr M10x30 21 MP-076 Z M10x30 41 MP-079 Z T-skruv T-skruv för infästning i takpendlar/ankarskenor. Passar till profiler med 21 mm och 41 mm höjd. Mått Zink 10 µm E-nr M8x25 MP-983 E M10x35 MP-984 E Placeras i skenans öppning. 2. Tryck på skruven. 3. T-skruven roterar till rätt läge. 46 Bokstaven i MP-nr anger E = Elzink 10 µm A = Aluzink 20 µm (AZ 150) ytbehandling enligt: S = Zink 20 µm AZ = Aluzink 25 µm (AZ 185) (se även sid 4) Z = Zink SS-EN ISO1461

45 Monteringsskruv Monteringsskruven används till alla skruvförband utom sammanfogning av leder i FZ-stegen. 50 st/förpackning. Skruvsats till takpendlar/ankarskenor MP-937 Zink 10 µm E-nr Zink 60 µm E-nr MP-937 E MP-937 Z För montage av bärok på takpendel MP-V, FV, DV eller FDV med genomgående bult. 10 st/förpackning. Mått Zink 60 µm E-nr Används till M8 x 40 MP-945 Z MP-V, DV M8 x 60 MP-946 Z MP-FDV, FV Vagnsbult och mutter M10 M10-bult och mutter för skarvning och avvinkling av FZ-stegar. 50 st/förpackning. M10 x 20 Zink 60 µm E-nr MP-947 Z Potentialanslutningsskruv Anslut ledaren direkt i potentialanslutningsskruven, utan någon kabelsko. 10 st/förpackning. Ø 7,5=25 mm² MP-839 Ø 7,5=2x25 mm ² MP-939 L Zink 10 µm E-nr Syrafast E-nr M8 x 16 MP-839 E MP-839 R M8x16 MP-939 E MP-939 R Bokstaven i MP-nr anger V = Vit RAL 9010 R = Syrafast ytbehandling enligt: B = Beige NCS 2502-Y (se även sid 4) 47

46 Lock Lock till avgreningar offereras på begäran. B Zink 20µm E-nr Längd Plåttj. 200 MP-440 S m 0,6 300 MP-450 S m 0,6 400 MP-460 S m 1,0 500 MP-470 S m 1,0 600 MP-480 S m 1,0 Lockclips MP-401 R för MP-FZ-stegar. MP-402 R för övriga stegmodeller. Rostfritt E-nr MP-401 R MP-402 R Bokstaven i MP-nr anger E = Elzink 10 µm A = Aluzink 20 µm (AZ 150) ytbehandling enligt: S = Zink 20 µm AZ = Aluzink 25 µm (AZ 185) (se även sid 4) Z = Zink SS-EN ISO1461
