1 LBP-810 Laserskrivare Användarhandbok VIKTIGT: Läs denna handbok noggrant. Använd handboken som referensmaterial.

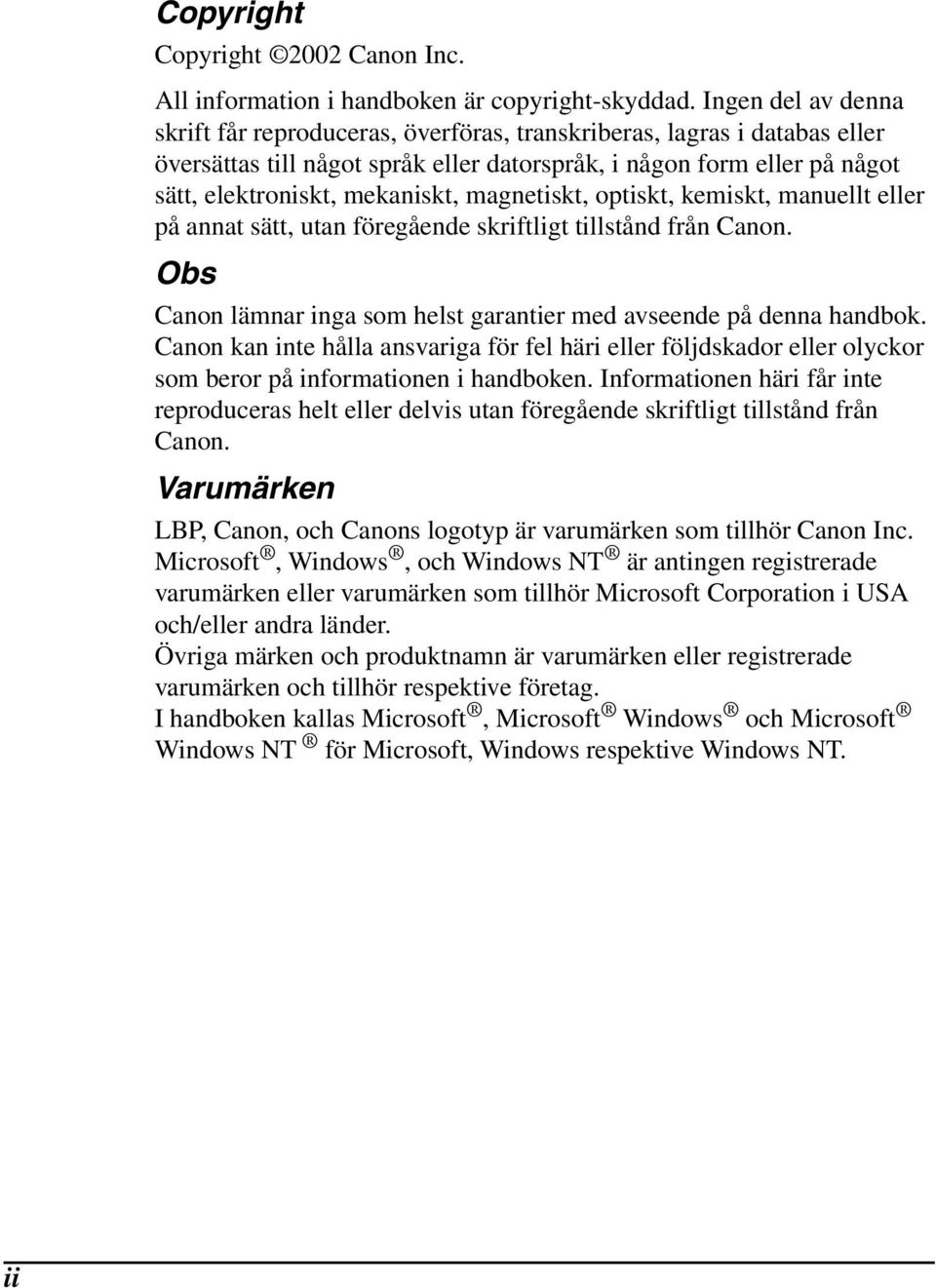

2 Copyright Copyright 2002 Canon Inc. All information i handboken är copyright-skyddad. Ingen del av denna skrift får reproduceras, överföras, transkriberas, lagras i databas eller översättas till något språk eller datorspråk, i någon form eller på något sätt, elektroniskt, mekaniskt, magnetiskt, optiskt, kemiskt, manuellt eller på annat sätt, utan föregående skriftligt tillstånd från Canon. Obs Canon lämnar inga som helst garantier med avseende på denna handbok. Canon kan inte hålla ansvariga för fel häri eller följdskador eller olyckor som beror på informationen i handboken. Informationen häri får inte reproduceras helt eller delvis utan föregående skriftligt tillstånd från Canon. Varumärken LBP, Canon, och Canons logotyp är varumärken som tillhör Canon Inc. Microsoft, Windows, och Windows NT är antingen registrerade varumärken eller varumärken som tillhör Microsoft Corporation i USA och/eller andra länder. Övriga märken och produktnamn är varumärken eller registrerade varumärken och tillhör respektive företag. I handboken kallas Microsoft, Microsoft Windows och Microsoft Windows NT för Microsoft, Windows respektive Windows NT. ii

3 Om handboken Skrivsätt Här följer en lista med den information som finns i denna handbok: Kapitel 1: Inledning. Introducerar skrivarens funktioner och beskriver dess delar. Kapitel 2: Pappershantering. Beskriver vilka typer och format av papper du kan använda, hur man fyller på papper samt hur papperet matas igenom skrivaren. Kapitel 3: Använda Canon Advanced Printing Technology. Beskriver Canon Advanced Printing Technology, hur man installerar och använder programvaran, samt hur man kontrollerar ett utskriftsjobbs status. Kapitel 4: Felsökning. Innehåller användbar information om hur man löser utskriftsproblem. Kapitel 5: Underhåll. Beskriver hur man rengör och hanterar skrivaren, samt hur man byter kassetten EP-22. Bilaga A. Innehåller specifikationer för skrivaren. Bilaga B. Beskriver hur man ansluter skrivaren med den extra nätverksadaptern. Terminologi. Innehåller förklaringar av den terminologi som används i handboken. I handboken används följande skrivsätt: VARNING: Anger försiktighetsåtgärder som måste vidtas för att undvika personskada. Anger att försumlighet att följa den föreslagna proceduren eller metoden kan leda till att skrivaren skadas. Anger meddelanden med användbara tips eller detaljinformation. iii

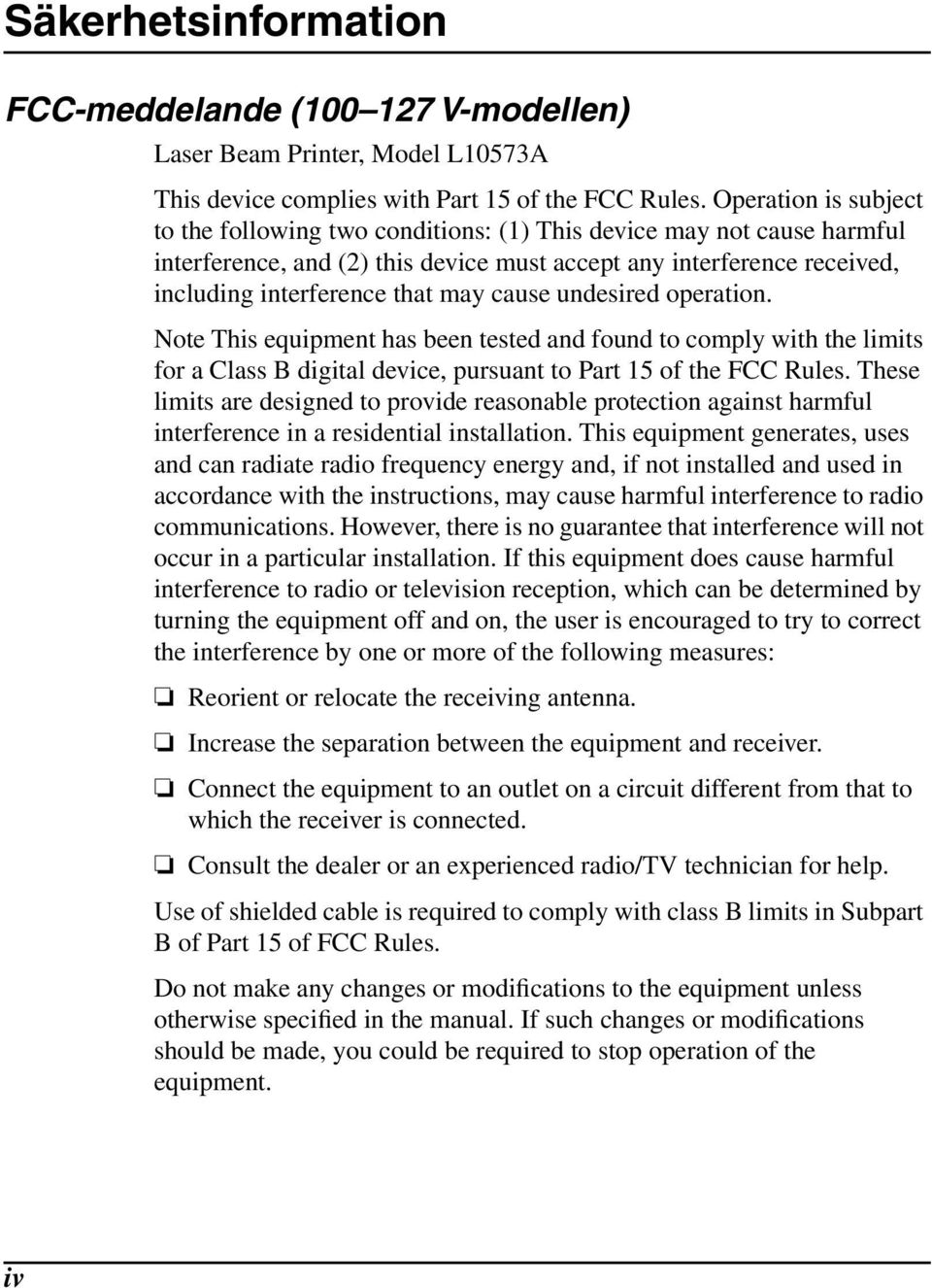

4 Säkerhetsinformation FCC-meddelande ( V-modellen) Laser Beam Printer, Model L10573A This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Note This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: Reorient or relocate the receiving antenna. Increase the separation between the equipment and receiver. Connect the equipment to an outlet on a circuit different from that to which the receiver is connected. Consult the dealer or an experienced radio/tv technician for help. Use of shielded cable is required to comply with class B limits in Subpart B of Part 15 of FCC Rules. Do not make any changes or modifications to the equipment unless otherwise specified in the manual. If such changes or modifications should be made, you could be required to stop operation of the equipment. iv

5 FCC-meddelande ( V-modellen) This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. This equipment generates, uses, and can radiate radio frequency energy and if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications. Operation of this equipment in a residential area is likely to cause harmful interference, in which case the user will be required to correct the interference at his own expense. Use of shielded cable is required to comply with Class A limits in Subpart B of Part 15 of FCC Rules. Do not make any changes or modifications to the equipment unless otherwise specified in this guide. If such changes or modifications should be made, you could be required to stop operation of the equipment. EMC-meddelande ( V-modellen) This equipment has been tested in a typical system to comply with the technical requirements of EMC Directive. Use of shielded cable is necessary to comply with the technical requirements of EMC Directive. Det internationella ENERGY STAR-programmet för kontorsutrustning Som ENERGY STAR-partner har Canon Inc. fastslagit att denna produkt uppfyller ENERGY STARs riktlinjer för energiförbrukning. ENERGY STAR-programmet för kontorsutrustning är ett internationellt program som befrämjar energibesparing hos datorer och annan kontorsutrustning. Programmet stödjer utveckling och spridning av produkter med funktioner som effektivt minskar energikonsumtionen. Det är ett öppet system som företag frivilligt kan delta i. Målprodukterna är kontorsutrustning som datorer, bildskärmar, skrivare, faxapparater och kopiatorer. Dess standard och logotyper är gemensamma för de deltagande länderna. v

6 Säkerhetsföreskrifter för laser ( V- / V- modellerna) Laserstrålning kan vara skadlig. Därför är all laserstrålning som bildas i skrivaren hermetiskt insluten i skyddskåpor och ytterhöljet. Vid normal användning ska ingen strålning läcka ut från apparaten. This printer is classified as a Class 1 laser product under EN :1994, and in the USA, it is classified as Class 1 under the code of Federal Regulations, of Title 21. The label shown below is attached to this printer. This label is attached to the laser scanner unit inside the printer. ( V / V models) This printer has been classified under EN :1994 and conforms to the following classes: CLASS 1 LASER PRODUCT LASER KLASSE 1 APPAREIL A RAYONNEMENT LASER DE CLASSE 1 APPARECCHIO LASER DI CLASSE 1 PRODUCTO LASER DE CLASE 1 APARELHO A LASER DE CLASSE 1 ( V model only) VARNING: Om du använder skrivaren på annat sätt än vad som beskrivs i handboken, kan du utsättas för skadlig strålning. vi

7 Viktiga säkerhetsinstruktioner VARNING: Den här skrivaren är en elektronisk apparat tillverkad med högsta precision. Innan du använder den bör du läsa följande instruktioner om hur skrivaren hanteras på rätt sätt. Läs handboken noggrant innan du använder skrivaren. Släng inte dessa anvisningar. Spara dem för framtida referens. Följ alla varningar och instruktioner på skrivaren och på förbrukningsmaterialet. Placera inte skrivaren på en ostadig vagn, eller ett ostadigt ställ eller bord. Observera miljöspecifikationerna i den här handboken när du installerar skrivaren. Den skuggade delen av facket för utmatning med textsidan uppåt kan bli mycket het. Vidrör den inte. CAUTION! HOT SURFACE AVOID CONTACT ACHTUNG! HEISS ATTEMTION! TEMPERATURE ELEVEE PRECAUCION!/ATTENZIONE! ALTA TEMPERATURA Placera inte skrivaren i en fuktig miljö. Placera inte skrivaren i en miljö med mycket kemikalier (laboratorium etc.). Skrivarens ytterhölje är tillverkat av plast, och kan blekas, deformeras eller smälta. Installera inte skrivaren där den kan utsättas för rök eller ånga. Anslut skrivaren till ett jordat vägguttag. Använd inte skrivaren förrän allt förpackningsmaterial (paketeringstejp, distanshållare och frigolitformar) har avlägsnats. vii

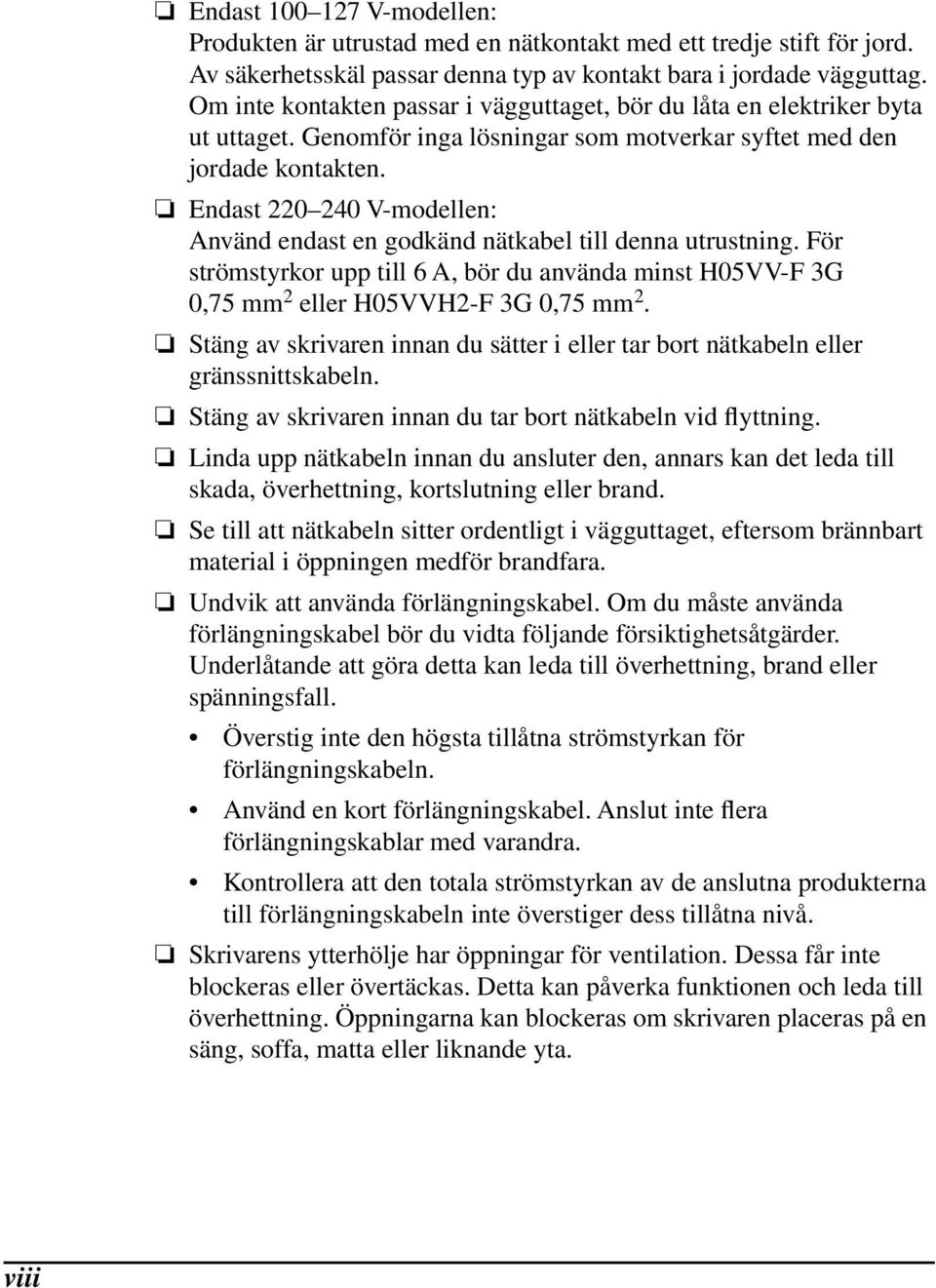

8 Endast V-modellen: Produkten är utrustad med en nätkontakt med ett tredje stift för jord. Av säkerhetsskäl passar denna typ av kontakt bara i jordade vägguttag. Om inte kontakten passar i vägguttaget, bör du låta en elektriker byta ut uttaget. Genomför inga lösningar som motverkar syftet med den jordade kontakten. Endast V-modellen: Använd endast en godkänd nätkabel till denna utrustning. För strömstyrkor upp till 6 A, bör du använda minst H05VV-F 3G 0,75 mm 2 eller H05VVH2-F 3G 0,75 mm 2. Stäng av skrivaren innan du sätter i eller tar bort nätkabeln eller gränssnittskabeln. Stäng av skrivaren innan du tar bort nätkabeln vid flyttning. Linda upp nätkabeln innan du ansluter den, annars kan det leda till skada, överhettning, kortslutning eller brand. Se till att nätkabeln sitter ordentligt i vägguttaget, eftersom brännbart material i öppningen medför brandfara. Undvik att använda förlängningskabel. Om du måste använda förlängningskabel bör du vidta följande försiktighetsåtgärder. Underlåtande att göra detta kan leda till överhettning, brand eller spänningsfall. Överstig inte den högsta tillåtna strömstyrkan för förlängningskabeln. Använd en kort förlängningskabel. Anslut inte flera förlängningskablar med varandra. Kontrollera att den totala strömstyrkan av de anslutna produkterna till förlängningskabeln inte överstiger dess tillåtna nivå. Skrivarens ytterhölje har öppningar för ventilation. Dessa får inte blockeras eller övertäckas. Detta kan påverka funktionen och leda till överhettning. Öppningarna kan blockeras om skrivaren placeras på en säng, soffa, matta eller liknande yta. viii

9 Skrivaren bör aldrig placeras nära eller ovanför ett värmeelement, regulator eller öppen låga. Den bör inte byggas in, såvida inte god ventilation kan upprätthållas. Ventilationsöppningar Kontrollera etiketten med anvisning om spänningsstyrka innan du ansluter skrivaren. Se till att värdet på etiketten motsvarar strömkällans spänning. Etiketten sitter på skrivarens baksida. Kontakta närmaste auktoriserade leverantör eller inköpsstället om etiketten saknas. Dra nätkabeln så att det inte är någon risk att någon snubblar på den eller att den kommer i kläm om föremål placeras på eller mot den. Var särskilt noga med kontakten, vägguttaget och det ställe där kabeln kommer ut ur enheten. Håll nätkabeln och kablarna utom räckhåll för barn. Hantera inte kontakterna med fuktiga händer. Om skrivaren inte ska användas under en längre tidsperiod, bör du av säkerhetsskäl stänga av den och dra ut nätkabeln. Dra ut nätkabeln ur vägguttaget innan du rengör den. Spreja inte rengöringsvätska eller aerosolrengöring direkt på ytterhöljet eller öppningarna, eftersom sprejen kan tränga in i skrivaren och förorena inre delar. Använd en fuktig trasa vid rengöring. Stoppa aldrig in objekt i skrivaren genom ytterhöljets öppningar, eftersom de kan komma i kontakt med strömförande delar eller orsaka kortslutning. Detta kan leda till brand eller elektriska stötar. Spill aldrig någon form av vätska i skrivaren. Dra ut nätkabeln och kontakta kvalificerad servicepersonal i följande situationer: Om nätkabeln eller kontakten är skadade. Om du spillt vätska i skrivaren. Om skrivaren utsatts för vatten. ix

10 Om skrivaren inte fungerar normalt, trots att du följt instruktionerna. Justera bara de kontroller som behandlas i instruktionerna, eftersom felaktiga justeringar av andra kontroller kan skada skrivaren, och kräva omfattande arbete av en kvalificerad servicetekniker för att återställa produkten. Om skrivaren tappas eller ytterhöljet skadas. Om skrivaren uppvisar en distinkt förändring i prestanda, som kan tyda på behov av service. Om skrivaren ryker, luktar eller bullrar mycket. Du bör aldrig blockera vägguttaget. Håll alltid i kontakten, inte i själva sladden, när du drar ut den ur vägguttaget. Felaktig användning av elektrisk utrustning kan medföra fara. Låt inte barn hantera nätkablar eller andra kablar. Försök inte utföra service på skrivaren själv, utom när du blir anvisad att göra det i den här handboken. Att öppna eller ta bort skrivardelar som endast är avsedda att öppnas av kvalificerad servicepersonal, medför risk för stötar eller andra risker. Överlåt all sådan service till kvalificerad servicepersonal. Försök inte ändra skrivaren. Ta inte bort några varnings- eller instruktionsetiketter från skrivaren. x

11 Driftsmiljö Tänk på följande när du väljer en plats för skrivaren: Kontrollera att underlaget är plant och stadigt. Ta hänsyn till följande när skrivaren är ansluten till ett vägguttag: Temperatur: 10 C-32,5 C Relativ luftfuktighet: 20-80% utan kondensation Kontrollera att platsen är väl ventilerad. Skrivaren ska inte stå i direkt drag. Undvik att placera skrivaren på följande platser: Under direkt solljus, nära värmeelement, luftkonditionerare eller öppen låga. Starkt ljus inne i skrivaren kan förstöra trummans yta, vilket försämrar utskriften. I närheten av magneter eller utrustning som alstrar magnetiska fält. Där den kan utsättas för vibrationer. I dammiga miljöer eller där luften innehåller höga värden av salt eller frätande gaser. I närheten av vattenledningar eller kylskåp. Om luftfuktigheten är lägre än 30% bör du använda en luftfuktare eller en antistatisk matta som förebygger statisk elektricitet. Om rumstemperaturen stiger plötsligt, eller om skrivaren flyttas från en kall och torr plats till en varm och fuktig, kan kondensation bildas inne i skrivaren, vilket kan medföra problem med pappersmatningen eller försämra utskriften. I vissa fall kan skrivarfel uppstå. För att förhindra detta bör du låta skrivaren vänja sig vid den nya temperaturen minst en timme innan du använder den. xi

12 Ta hänsyn till följande när skrivaren inte är ansluten till vägguttaget: Temperatur: 0 C-35 C. Relativ luftfuktighet: 10-80% utan kondensation. Lyfta skrivaren VARNING: Lyft inte skrivaren i manöverpanelen, utmatningsfacket eller genom att hålla i fram- och baksidan. Detta kan skada skrivaren eller leda till personskada om du tappar skrivaren. Ta alltid bort EP-22-kassetten före flytt, och förvara den i sin ursprungliga skyddspåse eller linda in den i tjockt tyg för att skydda den från starkt ljus. xii

13 Innehåll Kapitel 1 Inledning... 1 Skrivarens funktioner... 2 Skrivarens delar... 4 Framifrån... 4 Bakifrån... 4 Skrivarens insida... 5 Kapitel 2 Pappershantering... 7 Pappersspecifikationer... 8 Vanligt papper... 9 Overheadfilm Etiketter Kuvert Vykort Lagring av papper Pappersbana Välja pappersutmatning Utmatning med textsidan nedåt Utmatning med textsidan uppåt Fylla på papper i universalfacket Fylla på kuvert i universalfacket Fylla på papper manuellt Kapitel 3 Använda Canon Advanced Printing Technology Installera CAPT Windows 95/98/Me Plug and Play Guiden Lägg till skrivare Windows NT 4.0/2000/XP Windows 2000 Plug and Play Windows XP Plug and Play Windows NT 4.0 Guiden Lägg till skrivare Windows 2000 Guiden Lägg till skrivare Windows XP Guiden Lägg till skrivare Anslutning av en LBP-810 som redan har anslutits till nätverket Dela skrivare Ansluta LBP-810 som nätverksskrivare xiii

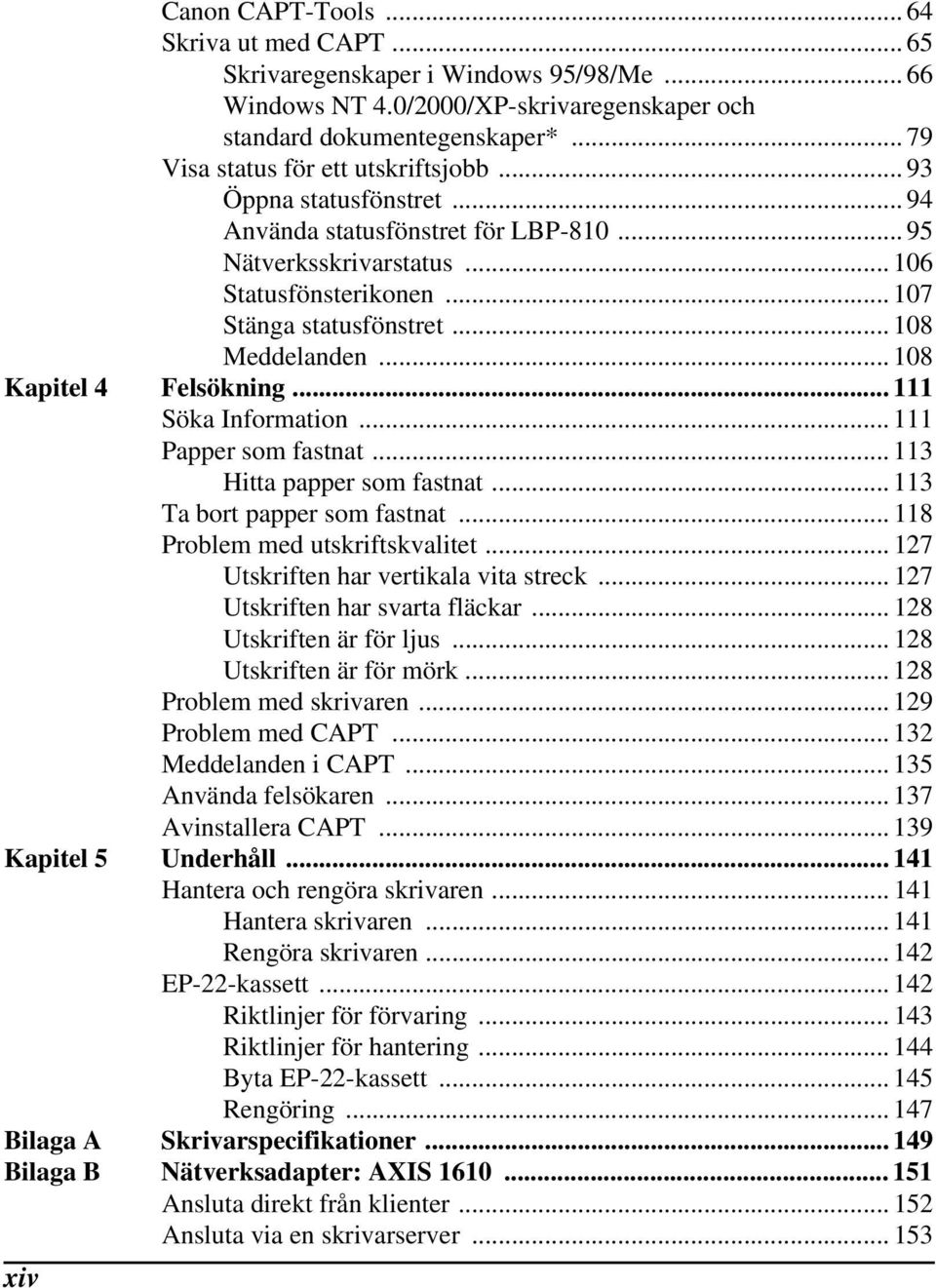

14 Canon CAPT-Tools Skriva ut med CAPT Skrivaregenskaper i Windows 95/98/Me Windows NT 4.0/2000/XP-skrivaregenskaper och standard dokumentegenskaper* Visa status för ett utskriftsjobb Öppna statusfönstret Använda statusfönstret för LBP Nätverksskrivarstatus Statusfönsterikonen Stänga statusfönstret Meddelanden Kapitel 4 Felsökning Söka Information Papper som fastnat Hitta papper som fastnat Ta bort papper som fastnat Problem med utskriftskvalitet Utskriften har vertikala vita streck Utskriften har svarta fläckar Utskriften är för ljus Utskriften är för mörk Problem med skrivaren Problem med CAPT Meddelanden i CAPT Använda felsökaren Avinstallera CAPT Kapitel 5 Underhåll Hantera och rengöra skrivaren Hantera skrivaren Rengöra skrivaren EP-22-kassett Riktlinjer för förvaring Riktlinjer för hantering Byta EP-22-kassett Rengöring Bilaga A Skrivarspecifikationer Bilaga B Nätverksadapter: AXIS Ansluta direkt från klienter Ansluta via en skrivarserver xiv

15 Protokoll Konfigurera nätverksadaptern med NetPilot Specifikationer Terminologi Sakregister xv

16 xvi

17 Kapitel 1 Inledning Inledning Tack för att du köpt Canons laserskrivare LBP-810. I det här kapitlet beskrivs skrivaren och dess funktioner. Din nya laserskrivare har många avancerade funktioner, inklusive CAPT (Canon Advanced Printing Technology). CAPT ger dig direkt tillgång till skrivarinformation. LBP-810 ger oöverträffad utskriftskvalitet, flexibel pappershantering, energisnål utskrift och problemfri drift. Kapitel 1 Inledning 1

18 Skrivarens funktioner Hos LBP-810 är följande funktioner integrerade till ett flexibelt utskriftssystem: Snabb start Skrivaren är klar att skriva ut mindre än 8 sekunder efter att du slagit på den och skriver ut den första kopian på mindre än 18 sekunder. Det innebär att du kan skriva ut dokument snabbt och effektivt. Imponerande utskriftsresultat Tack vare CAPT (Canon Advanced Printing Technology) ger upplösningen 600 dpi snygga och laserskarpa utskrifter med en hastighet av 8 sidor per minut. Låg strömförbrukning Skrivaren har ett effektivt energihanteringssystem. Strömförbrukningen är mycket låg, särskilt i vänteläge. Snygg och kompakt utformning Skrivaren kombinerar kompakt och lättanvänd funktion med en stilren och snygg utformning. Den lilla yta den tar i anspråk ger dig mer arbetsutrymme. Skrivarprogramvaran CAPT CAPT är enkel att installera, och du kan använda den till att ange egna pappersformat, lägga punktgrafik över dokument (du kan t.ex. skriva ut en logotyp på varje sida), skriva ut upp till nio sidor på samma pappersark och växla enkelt mellan komplicerade inställningar med hjälp av användardefinierade profiler. Statusfönstret ger dig talade meddelanden om dina utskriftsjobb, också i nätverk. 2 Inledning Kapitel 1

19 Tyst drift Den tysta driften gör skrivaren idealisk, också i öppna kontorsmiljöer. Flexibel pappershantering Både universalfacket och facket för manuell matning hanterar vanligt papper av olika format A4, B5, Legal, Letter, eller Executive liksom overheadfilm, etiketter, kuvert, vykort och annat specialpapper. Universalfacket rymmer högst 125 ark vanligt papper med vikten 75 g/m 2 och en högsta bunttjocklek på 12,5 mm. Vid manuell matning matas arken ett i taget. Utmatningen kan ske med textsidan nedåt (för vanligt papper) eller uppåt (för alla papperstyper). Inledning Direkt nätverksanslutning Med det extra nätverkskortet kan du ansluta direkt till LBP-810 i ett nätverk, utan att behöva gå via en server. Kapitel 1 Inledning 3

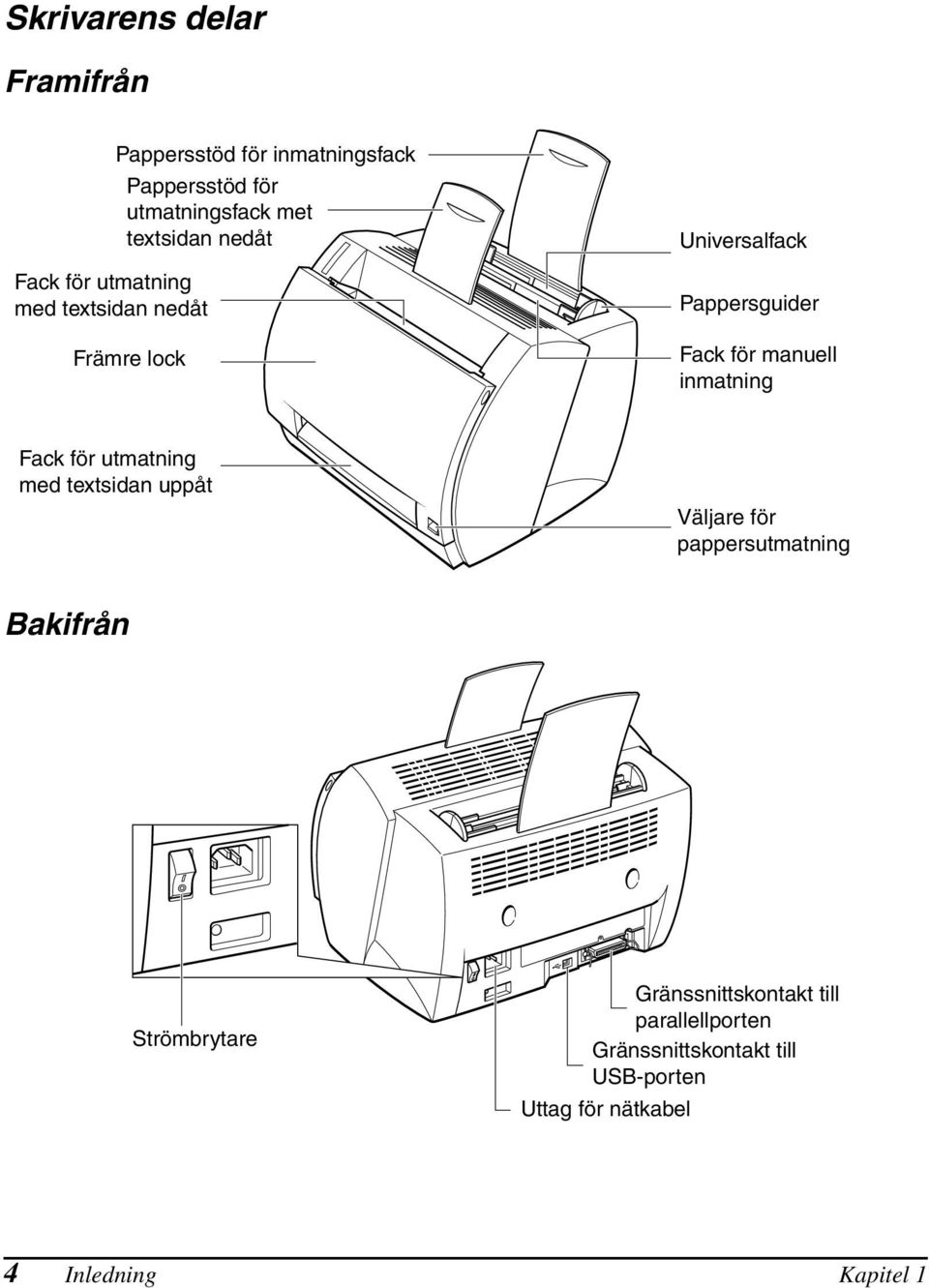

20 Skrivarens delar Framifrån Fack för utmatning med textsidan nedåt Pappersstöd för inmatningsfack Pappersstöd för utmatningsfack met textsidan nedåt Främre lock Universalfack Pappersguider Fack för manuell inmatning Fack för utmatning med textsidan uppåt Väljare för pappersutmatning Bakifrån Strömbrytare Gränssnittskontakt till parallellporten Gränssnittskontakt till USB-porten Uttag för nätkabel 4 Inledning Kapitel 1

21 Skrivarens insida Inledning Överföringsrulle Mer information om skrivarinstallation finns i Komma igång. Kapitel 1 Inledning 5

22 6 Inledning Kapitel 1

23 Kapitel 2 Pappershantering Det här kapitlet beskriver hur du väljer de olika sorters papper som kan användas i skrivaren och hur du fyller på dem i skrivaren. Kapitlet innehåller följande information: Pappersspecifikationer Lagring av papper Pappersbana Välja pappersutmatning Fylla på papper i universalfacket Fylla på papper manuellt Pappershantering Kapitel 2 Pappershantering 7

24 Pappersspecifikationer Kontrollera att det papper du använder uppfyller följande krav. Påfyllning Typ Storlek Vikt (g/m 2 ) Kapacitet Sätts i med Universalfack Vanligt papper Legal, Letter, A4, Executive, B Max-höjd: 12,5 mm (Ca 125 ark 75 g/m 2 papper) Textsida uppåt Textsida nedåt ( g/m 2 ) Overheadfilm Letter, A4 -- Max-höjd: 12,5 mm Etiketter Letter, A4 -- Max-höjd: 12,5 mm Textsida uppåt Textsida uppåt Kuvert 98 x 162 mm till 176 x 250 mm (COM 10, Monarch-kuv, DL, B5, C5) -- Max-höjd: 12,5 mm Textsida uppåt Vykort 100 x 147 mm -- Max-höjd: 12,5 mm Textsida uppåt Annan Registerkort: 3" x 5"* -- Max-höjd: 12,5 mm Textsida uppåt Manuellt Vanligt papper 76,2 x 127 mm till 216 x 356 mm Inklusive följande standardstorlekar för papper: Legal: 8-1/2" x 14" Letter: 8-1/2" x 11" A4: 210 x 297 mm Executive: 7-1/4" x 10-1/2" B5: 182 x 257 mm A5 (stående orientering): 210 x 148 mm ark Textsida uppåt Textsida nedåt ( g/m 2) 8 Pappershantering Kapitel 2

25 Påfyllning Typ Storlek Vikt (g/m 2 ) Kapacitet Sätts i med Manuellt Overheadfilm Letter, A ark Textsida uppåt Etiketter Letter, A ark Textsida uppåt Kuvert 98 x 162 till 176 x 250 mm (COM 10, Monarch-kuv, DL, B5, C5) -- 1 ark Textsida uppåt Vykort 100 x 147 mm -- 1 ark Textsida uppåt Pappershantering Annan Registerkort: 3" x 5"* -- 1 ark Textsida uppåt *Använd endast registerkort som är 0,18 mm till 0,28 mm tjocka. Vanligt papper Följ riktlinjerna nedan vid val av papper: Papper som är för tjockt eller tunt, eller har oregelbunden form, urklipp eller perforeringar ska inte användas. Använd aldrig papper som är fuktigt, har kraftig ytstruktur, är grovt, rivet, skrynklat eller skadat. Glansigt papper eller papper med speciell bestrykning ger inte bra resultat. Laserutskriften sker under hög temperatur för att fixera tonern vid papperet. Använd inte papper som smälter, förångas, smetar av sig, missfärgas eller avger farliga ångor vid temperaturer runt 190 C. Använd inte termo- eller karbonpapper, eller papper med lim, häftklammer, gem eller liknande. Om du använder färgat papper ska du använda papper som inte skadas av hettan från skrivarens fixeringsenhet (ca 190 C). Kapitel 2 Pappershantering 9

26 Overheadfilm Tillåtna storlekar är Letter eller A4. Overheadfilmen måste tåla den värme som genereras av fixeringsenheten (ca 190 C) utan att skadas. Etiketter Etiketter är papper med tryckkänsligt lim. Godtagna storlekar är Letter och A4. Observera följande när du väljer etikettark: Den sida av etiketten som ska förses med text måste vara tillverkad av vanligt matt papper som liknar kopieringspapper. Papperet etiketterna befinner sig på måste tåla den hetta som genereras av fixeringsenheten (ca 190 C). Detta papper får heller inte vara tillverkat av bestruket papper med en beläggning som kan lossna.. Använd heller inte etiketter med synligt klister, som kan fastna vid EP-22-kassetten eller fixeringsrullen, vilket kan resultera i att etiketten slits loss och att papperet fastnar. Kuvert Följ riktlinjerna nedan vid utskrift på kuvert: Kuverten får inte var försedda med fästen, klämmor eller fönster och inte vara tillverkade av något artificiellt material. Använd inte kuvert som smälter eller missfärgas vid temperaturer runt 190 C, kuvert som avger farliga ångor när de blir varma, eller kuvert som tillsluts med tryckkänsligt klister.. 10 Pappershantering Kapitel 2

27 Använd inte kuvert som är skadade, vikta eller skrynklade, eller som har oregelbunden form. Använd inte kuvert i alltför stort format, eller kuvert med vikningar. Dåligt tillverkade kuvert rekommenderas inte. Pappershantering Vykort Följ riktlinjerna nedan vid utskrift på vykort: Vykorten får inte överskrida 0,28 mm i tjocklek. Vykorten får inte innehålla lim, gem eller häftklamrar. Använd inte vykort som är skadade, böjda eller bestrukna eller har en oregelbunden form. Kapitel 2 Pappershantering 11

28 Lagring av papper Felaktig lagring av papper kan orsaka försämring av papperskvaliteten och utskriften. Tänk därför på följande när du lagrar papper: Lagra oanvänt papper i förpackningen för att skydda det mot fukt. Lagra inte papper direkt på golvet, eftersom golv ofta är fuktiga. Om du är tvungen att lagra papper på en fuktig plats ska du använda en speciellt utformad låda. Lagra papperet på en plan yta för att förhindra att det böjs. Av samma orsak bör du inte stapla papperet för högt. Utsätt inte papperet för direkt solljus eller fuktig miljö. Om papperet flyttas till en plats med helt annan temperatur bör du låta det ligga där en dag före användning, annars kan det lätt vika sig eller skrynklas. 12 Pappershantering Kapitel 2

29 Pappersbana Om du känner till hur papperet transporteras inuti skrivaren blir det lättare att hantera papperspåfyllning och pappersstopp. Ett pappersark kommer in i skrivaren via universalfacket eller öppningen för manuell inmatning. Det fortsätter till bildöverföringsområdet där skrivartrumman är statiskt laddad. En laserstråle ändrar den statiska laddningen och tonern fästs vid dessa delar av trumman. När papperet rullar över trumman överförs tonern till papperet. Tonern fixeras sedan vid papperet av fixeringsenheten. Papperet matas slutligen ut antingen via utmatningsfacket för textsidan upp, eller via utmatningsfacket för textsidan nedåt, beroende på vilken utmatningsmetod som valts. Pappershantering Kapitel 2 Pappershantering 13

30 Välja pappersutmatning Du använder väljaren för pappersutmatning för att välja antingen utmatning med textsidan upp eller textsidan ner. När väljaren befinner sig i det nedre läget väljs utmatning med textsidan uppåt. När väljaren befinner sig i det övre läget väljs utmatning med textsidan nedåt. Textsidan nedåt Textsidan uppåt Utmatning med textsidan nedåt Använd utmatning med textsidan nedåt enbart för vanligt papper. Utskrifterna staplas i ordning med textsidan nedåt i utmatningsfacket (som kan rymma högst 100 ark 75 g/m 2 papper). För att välja utmatning med textsidan nedåt skjuter du väljaren för pappersutmatning uppåt. Lägg aldrig tillbaka papper i utmatningsfacket för textsidan nedåt när du tagit bort papperet från facket. Då kan du nämligen skada flikarna i facket. Lägg aldrig papper eller andra föremål i utmatningsfacket för textsidan nedåt. 14 Pappershantering Kapitel 2

31 Utmatning med textsidan uppåt Använd utmatning med textsidan uppåt för kuvert, overheadfilm och för andra slags specialpapper, bl.a. vanligt papper som inte är av standardstorlek. Utskrifterna matas då ut i utmatningsfacket med textsidan uppåt. Det bidrar till att papperet inte böjer sig. För att välja utmatning med textsidan uppåt skjuter du väljaren för pappersutmatning nedåt. Pappershantering Ta inte ut utskrifter medan de fortfarande håller på att matas ut i utmatningsfacket för textsidan uppåt. Ändra inte läge på väljaren för pappersutmatning förrän utskriften har matats ut i sin helhet i facket. Om du ändrar läge på väljaren under utskrift kan det orsaka att papperet fastnar. Se till att det finns tillräckligt med utrymme framför skrivaren så att papperet kan matas ut. Kapitel 2 Pappershantering 15

32 Fylla på papper i universalfacket Universalfacket rymmer ca 125 ark 75 g/m 2 papper för utskrift i stora volymer. De pappersstorlekar du kan använda är A4, B5, Legal, Letter och Executive. Dessutom kan du använda overheadfilm, kuvert, vykort och specialpapper med en maximal höjd på 12,5 mm. Innan du fyller på papper i universalfacket, måste du välja utmatningsmetod för papperet. För kuvert, overheadfilm, etiketter och andra specialpapper måste utmatningen ske med textsidan uppåt. Med vanligt papper kan man använda både utmatning med textsidan uppåt och textsidan nedåt. Utmatning med textsidan nedåt är begränsad till vanligt papper med en vikt mellan 64 och 105 g/m 2. Mer detaljer finner du i avsnittet Välja pappersutmatning på sidan 14. Följ nedanstående steg för att fylla på papper. Kontrollera att inmatningsfacket är anslutet till sitt uttag i skrivaren. 16 Pappershantering Kapitel 2

33 1. Gör i ordning en pappersbunt så att alla ark i ligger kant i kant. Pappershantering Lufta inte papperet eftersom det då kan uppstå utskriftsproblem. Om du använder overheadfilm ska du däremot lufta arken innan du sätter in dem i universalfacket för att förhindra utskriftsproblem. 2. Justera pappersbunten så att den sida där utskriften ska ske ligger mot skrivarens framsida. Pappersbuntens övre kant ska ligga mot universalfackets botten. Skjut in pappersbunten tills den ligger på plats. Utskriften kommer att ske på den här sidan. Tvinga inte in papperet i skrivaren med våld. Fyll inte på mer än 125 ark 75 g/m 2 vanligt papper, och se till att pappersbunten inte är högre än 12,5 mm. Kapitel 2 Pappershantering 17

34 3. Justera pappersguiderna efter pappersbuntens bredd. För A4- eller Letter/Legal-papper justerar du pappersguiderna med hälp av ikonerna i universalfacket. Justera pappersguiderna så att det inte finns något utrymme mellan pappersguiden och kanten på pappersbunten. När du fyller på papper, se till att ta bort allt återstående papper ur universalfacket. Lägg ihop papprena med de nya arken innan du fyller på papperet. Universalfacket är nu klart för inmatning av papper. Information om hur man väljer pappersutmatning finner du i avsnittet Välja pappersutmatning på sidan Pappershantering Kapitel 2

35 Fylla på kuvert i universalfacket Innan du fyller på kuvert Gör så här innan du fyller på kuvert: 1. Lägg kuverten på en flat yta och tryck ner hörnen i den riktning som visas för att platta ut kuverten. Pappershantering 2. Böj kuvertbunten, inklusive alla fyra hörnen, för att göra kuverten mjukare. Rätta till eventuella böjda hörn. Kontrollera alla fyra hörnen. Kapitel 2 Pappershantering 19

36 3. Rätta till kuvertbunten genom att knacka den mot en plan yta. Fylla på kuvert 1. Justera kuvertbunten så att den sida där utskriften ska ske ligger mot skrivarens framsida. Skjut in bunten tills den ligger på plats. 20 Pappershantering Kapitel 2

37 2. Justera pappersguiderna efter kuvertbuntens bredd. Pappershantering I flertalet tillämpningar kan du välja hur kuverten ska matas in i skrivaren. Kontrollera skrivarinställningarna före utskriftsstart. När du använder C5-kuvert ska du mjuka upp dem genom att försiktigt böja kuvertets båda kanter. Kapitel 2 Pappershantering 21

38 Sätt in kuverten ett i taget i universalfacket i den riktning som visas i bilden Om fliken befinner sig på kuvertets långsida matar du in kuvertet med fliken bakåt och mot den högra sidan. Om fliken befinner sig på kuvertets kortsida matar du in kuverten med fliken nedåt och bakåt. Bilderna nedan visar rätt respektive fel sätt att placera flikarna i en kuvertbunt. Rätt Fliken på varje kuvert ska vara ligga för sig och inte ligga runt kanten på något annat kuvert i bunten. 22 Pappershantering Kapitel 2

39 Fel Om fliken på ett kuvert ligger runt kanterna på andra kuvert i bunten, som i exemplen nedan, kommer kuverten att fastna eller också går de inte att mata in. Överlappande flikar Flikar ligger runt kuverten under Pappershantering Översta fliken ligger runt kuverten under Kapitel 2 Pappershantering 23

40 Fylla på papper manuellt Med den manuella inmatningsöppningen kan du ladda papper manuellt, ett ark i taget. Du kan också mata in overheadfilm, etiketter, kuvert, vykort och andra specialpapper. Dessutom kan du mata in vanligt papper, vilket är användbart när det rör sig om papper med en annan storlek än papperet i universalfacket. Innan du matar in papper manuellt måste du välja utmatningsmetod. För overheadfilm, etiketter, kuvert, vykort och andra specialpapper måste utmatning med textsidan uppåt väljas. Med vanligt papper kan man använda både utmatning med textsidan uppåt och textsidan nedåt. Utmatning med textsidan nedåt är begränsad till vanligt papper med en vikt mellan 64 och 105 g/m 2. Mer detaljer finner du i avsnittet Välja pappersutmatning på sidan 14. Justera papperet så att den sida som texten ska skrivas ut på vetter mot skrivarens framsida och sätt in papparet med den övre delen främst. Skjut in papperet i det manuella inmatningsfacket tills det ligger på plats (se ➀ på bilderna nedan). Justera pappersguiderna efter papperet (se ➁ på bilderna nedan) Standardpapper Kuvert Den manuella inmatningen har företräde framför universalfacket. Du kan ofta ändra inmatningsriktningen med det aktuella programmet. Bekräfta inmatningsriktningen för kuverten innan du påbörjar utskriften. Om du har problem när du ska mata in ett vykort i skrivaren, skjut försiktigt vykortets övre del nedåt tills inmatningsrullen griper tag i vykortet och matar in det i skrivaren. 24 Pappershantering Kapitel 2

41 Tvinga inte in papper i skrivaren, eftersom utskriftsproblem då kan uppstå. Vid kontinuerlig inmatning ska du mata in nästa ark först då föregående ark helt och hållet har matats ut. Om du matar in ett nytt ark innan föregående ark har matats ut kan papperstrassel uppstå. Pappershantering Kapitel 2 Pappershantering 25

42 26 Pappershantering Kapitel 2

43 Kapitel 3 Använda Canon Advanced Printing Technology Det här kapitlet beskriver CAPT (Canon Advanced Printing Technology). Det innehåller följande information: Installera CAPT Skriva ut med CAPT Visa status för ett utskriftsjobb Använda Canon Advanced Printing Technology Kapitel 3 Använda Canon Advanced Printing Technology 27

44 Installera CAPT Om du använder LBP-810 som lokal skrivare (direkt ansluten till datorn), följer du anvisningarna nedan. Om LBP-810 redan är ansluten till nätverket och du ska börja använda den, följer du anvisningarna i Anslutning av en LBP-810 som redan har anslutits till nätverket på sidan 57. Om du ska installera LBP-810 som nätverksskrivare, följer du anvisningarna i Ansluta LBP-810 som nätverksskrivare på sidan 61. Windows 95/98/Me Anvisningar för installation med CD-skivan finns i Komma igång. Plug and Play Det följande beskriver installationen med Plug and Play Genom att använda en USB- och en parallellport i en dator som kör Windows 95/98/ Me. Kontrollera det följande före installation av programvara: Starta Windows 95, 98 eller Me. Anslut skrivaren till datorn (se Komma igång för detaljer). Slå på skrivaren (se Komma igång för detaljer). Om du använder Windows 95 OSR2.1 eller en senare version, kan det uppstå fel när installationen görs genom att använda Plug and Play. Om det uppstår ett fel, installera programvaran genom att använda CD-ROM. För att kontrollera vilken version har installerats i datorn, gå till Kontrollpanelen och öppna systemfönstret. Kontrollera versionsnumret på fliken Allmänt B eller C anger att du använder OSR2.1 eller en senare version. Genom att använda en USB-port (USB-kabel) För att använda skrivaren via en USB-port, måste datorn uppfylla nedanstående krav. Datorn måste ha en USB-port och tillverkaren måste ha levererat programvaran för dess användning. Windows 95 stödjer inte USB. 28 Använda Canon Advanced Printing Technology Kapitel 3

45 De nedanstående anvisningarna gäller bara installationen i en dator som kör Windows 98. Första gången när du startar Windows med LBP-810 ansluten till datorn, öppnas dialogrutan Ny maskinvara hittad. Klicka på Nästa>. Gå till Punkt 3 när du använder en parallellport. 1. Välj Sök efter den bästa drivrutinen för enheten (rekommenderas) och klicka på Nästa> i dialogrutan Guiden Lägg till ny maskinvara. Använda Canon Advanced Printing Technology 2. Klicka Ange sökväg plats och sedan på Bläddra för att välja drivrutinen på det språk du vill installera. T. ex.: om D: är CD-ROMenheten, bläddra till D:\Swedish\Win9x och klicka på OK. Kapitel 3 Använda Canon Advanced Printing Technology 29

46 Gäller Windows Me: välj Ange sökväg för enheten (avancerat) och klicka på Nästa> som visas i dialogrutan Guiden Lägg till ny maskinvara. Klicka först på Ange sökväg och sedan på Bläddra för att välja drivrutinen på det språk du vill installera. T. ex: om D: är CD-ROMenheten, bläddra till D:\Swedish\WinMe och klicka på OK. Installationen av en drivrutin i USB-klass kommer att slutföras. 3. Nu öppnas Guiden Lägg till ny maskinvara (Canon LBP-810). Klicka på Nästa>. 4. Välj Sök efter bästa (rekommenderas) drivrutin och klicka på Nästa>. Klicka först på Ange sökväg och sedan på Bläddra för att välja drivrutinen på det språk du vill installera. T. ex.: om D: är CD-ROM-enheten, bläddra till D:\Swedish\Win9x och klicka på OK. 30 Använda Canon Advanced Printing Technology Kapitel 3

47 Gäller Windows Me: välj Ange sökväg för enheten (avancerat) och klicka på Nästa> som visas i dialogrutan Guiden Lägg till ny maskinvara. Klicka först på Ange sökväg och sedan på Bläddra för att välja drivrutinen på det språk du vill installera. T. ex: om D: är CD-ROMenheten, bläddra till D:\Swedish\WinMe och klicka på OK. 5. Mata in namnet du vill använda. Klicka på Slutför. Använda Canon Advanced Printing Technology 6. Den nedanstående dialogrutan öppnas när installation har slutförts. Klicka på OK för att stänga dialogrutan. Klicka på Slutför i dialogrutan Guiden Lägg till ny maskinvara. Kapitel 3 Använda Canon Advanced Printing Technology 31

48 Guiden Lägg till skrivare För att installera CAPT i en dator som kör Windows 95/98/Me, använd Guiden Lägg till skrivare. Det nedanstående beskriver installationen Genom att använda parallellporten i en dator som kör Windows 98. Gör installationen enligt CD-ROM-installation eller använd Plug and Play för att installera LB-810 till en USB-port. 1. Klicka på Start, välj Inställningar och klicka på Skrivare. Mappen Skrivare öppnas. 2. Dubbelklicka på ikonen Lägg till skrivare. Dialogrutan Guiden Lägg till skrivare visas. Klicka på Nästa >. 3. Markera Lokal skrivare och klicka på Nästa >. 32 Använda Canon Advanced Printing Technology Kapitel 3

49 4. Guiden visar en lista med tillgängliga skrivare. Klicka på Dikett finns. 5. Dialogrutan Installera från diskett öppnas. Klicka på Bläddra och markera katalogen som innehåller CAPT, eller skriv in sökvägen dit. Klicka sedan på OK. Använda Canon Advanced Printing Technology Om du t.ex. installerar CAPT från CD-skivan och CD-enheten har enhetsbokstaven D:, blir sökvägen D:\Swedish\WIN9X. 6. Markera skrivaren och klicka på Nästa >. Kapitel 3 Använda Canon Advanced Printing Technology 33

50 7. Markera skrivarens port och klicka på Nästa >. 8. Mata in namnet du vill använda och klicka på Slutför. 9. Den nedanstående dialogrutan öppnas när installation har slutförts. Klicka på OK för att stänga dialogrutan. Klicka på Slutför i dialogrutan Guiden Lägg till ny maskinvara. 34 Använda Canon Advanced Printing Technology Kapitel 3

51 Windows NT 4.0/2000/XP Windows 2000 Plug and Play Det nedanstående beskriver installationen Genom att använda USB- och parallellporten i en dator som kör Windows Kontrollera det följande före installation av programvara: Anslut skrivaren till datorn (se Komma igång för detaljer). Slå på skrivaren (se Komma igång för detaljer). Starta Windows Genom att använda en USB-port (USB-kabel) För att använda skrivaren via en USB-port, måste datorn uppfylla nedanstående krav. Datorn måste ha en USB-port och tillverkaren måste ha levererat programvaran för dess användning. USB kan inte användas i en dator som kör Windows NT 4.0. Använda Canon Advanced Printing Technology Gå till Punkt 2 när du använder en parallellport. 1. Plug and Play startar och upptäcker en drivrutin i USB-klass och Stöd för USB-skrivarport installerar den automatiskt. 2. Logga in som en person med administratörrättigheter. Full behörighet för skrivaren krävs för att installera CAPT. Kapitel 3 Använda Canon Advanced Printing Technology 35

52 3. Dialogrutan Guiden Ny maskinvara öppnas. Klicka på Nästa>. Välj Söka efter en lämplig drivrutin för enheten (rekommenderas) och klicka på Nästa>. Det kan hända att Okänd visas istället för produktnamnet. 4. Klicka först på Ange sökväg och sedan på Nästa>. 36 Använda Canon Advanced Printing Technology Kapitel 3

53 5. Dialogrutan Guiden Ny maskinvara hittad öppnas. Klicka på Bläddra för att välja drivrutinen på det språk du vill installera. T. ex.: om D: är CD-ROM-enheten, bläddra till D:\Swedish\Win2000 och klicka på OK. Klicka på Nästa> i dialogrutan Resultat av sökning efter filer med drivrutiner. Klicka på Ja om dialogrutan Digital signatur har inte hittats öppnas. Använda Canon Advanced Printing Technology 6. Den nedanstående dialogrutan öppnas när installation har slutförts. Klicka på OK för att stänga dialogrutan. Klicka på Slutför i dialogrutan Guiden Ny maskinvara. Kapitel 3 Använda Canon Advanced Printing Technology 37

54 Windows XP Plug and Play Det nedanstående beskriver installationen Genom att använda USB- och parallellporten i en dator som kör Windows XP. Kontrollera det följande före installation av programvara: Anslut skrivaren till datorn (se Komma igång för detaljer). Slå på skrivaren (se Komma igång för detaljer). Starta Windows XP. Genom att använda en USB-port (USB-kabel) För att använda skrivaren via en USB-port, måste datorn uppfylla nedanstående krav. Datorn måste ha en USB-port och tillverkaren måste ha levererat programvaran för dess användning. USB kan inte användas i en dator som kör Windows NT 4.0. Gå till Punkt 2 när du använder en parallellport. 1. Plug and Play startar och upptäcker en drivrutin i USB-klass och Stöd för USB-skrivarport installerar den automatiskt. 2. Logga in som en person med administratörrättigheter. Full behörighet för skrivaren krävs för att installera CAPT. 38 Använda Canon Advanced Printing Technology Kapitel 3

55 3. Dialogrutan Guiden Ny maskinvara öppnas. Välj Installera från en lista eller angiven plats (avancerat) och klicka på Nästa >. Använda Canon Advanced Printing Technology Det kan hända att Okänd visas istället för produktnamnet. 4. Klicka på Sök igenom flyttbara media (disketter, CD-ROMskivor...). Kapitel 3 Använda Canon Advanced Printing Technology 39

56 5. Markera Inkludera den här platsen i sökningen: och klicka på Bläddra för att välja drivrutinen på det språk du vill installera. T. ex.: om D: är CD-ROM-enheten, så bläddra till D:\Swedish\WinXP och klicka på Nästa >. Klicka på Fortsätt ändå om dialogrutan Maskinvaruinstallation öppnas. 6. Den nedanstående dialogrutan öppnas när installation har slutförts. Klicka på OK för att stänga dialogrutan. Klicka på Slutför i dialogrutan Guiden Ny maskinvara. 40 Använda Canon Advanced Printing Technology Kapitel 3

57 Windows NT 4.0 Guiden Lägg till skrivare Du kan installera CAPT på en lokal dator som kör Windows NT 4.0 med Windows NT-guiden Lägg till skrivare. 1. Logga in som en person med administratörrättigheter. Full behörighet för skrivaren krävs för att installera CAPT. 2. Klicka på Start, välj Inställningar och klicka på Skrivare. Mappen Skrivare öppnas. 3. Dubbelklicka på ikonen Lägg till skrivare. Dialogrutan Guiden Lägg till skrivare visas. Använda Canon Advanced Printing Technology 4. Markera Den här datorn och klicka på Nästa >. 5. Markera den eller de skrivarportar du vill använda och klicka på Nästa >. Kapitel 3 Använda Canon Advanced Printing Technology 41

58 6. Klicka på Diskett finns i dialogrutan för Tillverkare/Skrivare. 7. Dialogrutan Installera från diskett öppnas. Klicka på Bläddra och markera katalogen som innehåller CAPT, eller skriv in sökvägen dit. Klicka sedan på OK. Om du t.ex. installerar CAPT från CD-skivan och CD-enheten har enhetsbokstaven D:, blir sökvägen D:\SWEDISH\WINNT Använda Canon Advanced Printing Technology Kapitel 3

59 8. Markera din skrivarmodell i den lista som visas och klicka på Nästa >. 9. Godta skrivarens standardnamn genom att klicka på Nästa >, eller ange önskat namn och klicka sedan på Nästa >. Använda Canon Advanced Printing Technology Kapitel 3 Använda Canon Advanced Printing Technology 43

60 10. Ange om skrivaren ska delas med andra datorer eller inte. Om den ska delas markerar du alla operativsystem som kommer att använda skrivaren. Klicka på Nästa >. 11. Klicka på Ja om du vill skriva ut en testsida, eller på Nej om du inte vill det, och klicka sedan på Slutför. Windows skapar ikonen Canon CAPT-Tools på skrivbordet. Ikonen Canon LBP-810 läggs till i mappen Lägg till skrivare. 44 Använda Canon Advanced Printing Technology Kapitel 3

61 12. När installationen är klar visas följande dialogruta. Stäng den genom att klicka på OK. 13. Om du valde att skriva ut en testsida, skrivs den ut så fort installationen har avslutats. Därefter öppnas den nedanstående dialogrutan. Klicka på Ja om sidan skrevs ut korrekt. Använda Canon Advanced Printing Technology Windows 2000 Guiden Lägg till skrivare Du kan installera CAPT på en lokal dator som kör Windows 2000-guiden Lägg till skrivare. Det nedanstående beskriver installationsguiden Genom att använda parallellporten i en dator som kör Windows För att installera LBP-skrivarrutinen i en USB-port, använd Plug and Play. 1. Logga in som en person med administratörrättigheter. Full behörighet för skrivaren krävs för att installera CAPT. 2. Klicka på Start, välj Inställningar och klicka på Skrivare. Mappen Skrivare öppnas. Kapitel 3 Använda Canon Advanced Printing Technology 45

62 3. Dubbelklicka på ikonen Lägg till skrivare. Dialogrutan Guiden Lägg till skrivare visas. Klicka på Nästa> 4. Markera Lokal skrivare och klicka på Nästa >. Kontroll genom att använda Identifiera och installera Plug and Playskrivaren automatiskt rekommenderas inte. 46 Använda Canon Advanced Printing Technology Kapitel 3

63 5. Markera den eller de skrivarportar du vill använda och klicka på Nästa >. 6. Klicka på Diskett finns i dialogrutan för Tillverkare/Skrivare. Använda Canon Advanced Printing Technology Kapitel 3 Använda Canon Advanced Printing Technology 47

64 7. Dialogrutan Installera från diskett öppnas. Klicka på Bläddra och markera katalogen som innehåller CAPT, eller skriv in sökvägen dit. Klicka sedan på OK. Om du t.ex. installerar CAPT från CD-skivan och CD-enheten har enhetsbokstaven D:\blir sökvägen D:\Swedish\Win Markera din skrivarmodell i den lista som visas och klicka på Nästa >. 48 Använda Canon Advanced Printing Technology Kapitel 3

65 9. Godta skrivarens standardnamn genom att klicka på Nästa >, eller ange önskat namn och klicka sedan på Nästa >. 10. Ange om skrivaren ska delas med andra datorer eller inte. Klicka på Nästa >. Använda Canon Advanced Printing Technology Kapitel 3 Använda Canon Advanced Printing Technology 49

66 11. Klicka på Ja om du vill skriva ut en testsida, eller på Nej om du inte vill det, och klicka sedan på Nästa >. 12. Klicka på Slutför. Klicka på Ja om dialogrutan Digital signatur har inte hittats öppnas. Windows skapar ikonen Canon CAPT-tools på skrivbordet. Ikonen Canon LBP-810 läggs till i mappen Skrivare. 13. När installationen är klar visas följande dialogruta. Stäng den genom att klicka på OK. 50 Använda Canon Advanced Printing Technology Kapitel 3

67 14. Om du valt att skriva ut en testsida, sker detta när installationen är klar. Följande dialogruta visas. Klicka på OK om sidan skrevs ut korrekt. Windows XP Guiden Lägg till skrivare Du kan installera CAPT på en lokal dator som kör Windows XP-guiden Lägg till skrivare. Det nedanstående beskriver installationsguiden Genom att använda parallellporten i en dator som kör Windows XP. För att installera LBP-skrivarrutinen i en USB-port, använd Plug and Play. 1. Logga in som en person med administratörrättigheter. Full behörighet för skrivaren krävs för att installera CAPT. 2. Klicka på Start och välj Skrivare och fax. Mappen Skrivare och fax öppnas. Använda Canon Advanced Printing Technology Kapitel 3 Använda Canon Advanced Printing Technology 51

68 3. Klicka på ikonen Lägg till en skrivare. Dialogrutan Guiden Lägg till skrivare visas. Klicka på Nästa>. 4. Välj Lokal skrivare som är ansluten till den här datorn och klicka på Nästa>. Kontroll genom att använda Identifiera och installera Plug and Playskrivaren automatiskt rekommenderas inte. 52 Använda Canon Advanced Printing Technology Kapitel 3

69 5. Markera den eller de skrivarportar du vill använda och klicka på Nästa >. 6. Klicka på Diskett finns i dialogrutan för skrivarens tillverkare och modell. Använda Canon Advanced Printing Technology Kapitel 3 Använda Canon Advanced Printing Technology 53

70 7. Dialogrutan Installera från diskett öppnas. Klicka på Bläddra och markera katalogen som innehåller CAPT, eller skriv in sökvägen dit. Klicka sedan på OK. Om du t.ex. installerar CAPT från CD-skivan och CD-enheten har enhetsbokstaven D:\blir sökvägen D:\Swedish\WinXP. 8. Markera din skrivarmodell i den lista som visas och klicka på Nästa >. 54 Använda Canon Advanced Printing Technology Kapitel 3

71 9. Godta skrivarens standardnamn genom att klicka på Nästa >, eller ange önskat namn och klicka sedan på Nästa >. 10. Ange om skrivaren ska delas med andra datorer eller inte. Klicka på Nästa >. Använda Canon Advanced Printing Technology Kapitel 3 Använda Canon Advanced Printing Technology 55

72 11. Klicka på Ja om du vill skriva ut en testsida, eller på Nej om du inte vill det, och klicka sedan på Nästa >. 12. Klicka på Slutför. Klicka på Fortsätt ändå om dialogrutan Maskinvaruinstallation öppnas. Windows skapar ikonen Canon CAPT-tools på skrivbordet. Ikonen Canon LBP-810 läggs till i mappen Skrivare och fax. 13. När installationen är klar visas följande dialogruta. Stäng den genom att klicka på OK. 56 Använda Canon Advanced Printing Technology Kapitel 3

73 14. Om du valt att skriva ut en testsida, sker detta när installationen är klar. Följande dialogruta visas. Klicka på OK om sidan skrevs ut korrekt. Anslutning av en LBP-810 som redan har anslutits till nätverket Om LBP-810 redan har anslutits till nätverket, kan den installeras på två olika sätt. Det enklaste är en automatisk nätverksnedläsning. Om inte det går kan du använda Guiden Lägg till skrivare. Nätverksnedläsning Windows 95/98/Me- och Windows NT 4.0/2000/XP-klienter kan läsa ner drivrutiner till LBP-810 automatiskt. 1. Öppna Utforskaren och bläddra i nätverket tills du ser skrivarikonen LBP Dubbelklicka på skrivarikonen eller dra den till mappen Skrivare. 3. Följ anvisningarna på skärmen. Använda Canon Advanced Printing Technology Service Pack 4 eller senare måste vara installerad på Windows NTservrar för att Windows 95/98/Me-klienter ska kunna använda nätverksnedläsning. Användare av Windows NT 4.0/2000/XP kan inte hämta drivrutinen från Windows 95/98/Me-servrar. Kapitel 3 Använda Canon Advanced Printing Technology 57
