1 Noble Light..... the best for your sight!

2 Elektromagnetisk strålning nm MIL FUNK KM MW KW 10 9 METER UKW 10 7 TV RADAR 10 5 IR-STRÅLNING 10 3 SYNLIGT LJUS 10 UV-STRÅLNING SOLEN 10-1 RÖNTGENSTRÅLNING 10-3 GAMMASTRÅLNING 10-5 KOSMISK STRÅLNING Det synliga ljuset IR RÖTT ORANGE GULT GRÖNT BLÅTT VIOLETT UV 380 VÅGLÄNGD nm ÖGATS KÄNSLIGHET 2

10-3 GAMMASTRÅLNING 10-5 KOSMISK STRÅLNING 10-7 10-9 10-11 10-13 Det synliga ljuset IR

3 LJUS FRÅN NOBLE LIGHT 3 Senhinna Ögat Åderhinna Näthinna Hornhinna Gula fläcken Lins Pupill Blinda fläcken Lins- (ciliar) muskel Glaskropp Iris Synnerv Noble Light AB

4 0,8 0,6 0,4 0,2 0 Ögats känslighet RELATIV KÄNSLIGHET NATT DAG Tapparna reagerar i huvudsak på den gul-gröna delen av spektrumet. Maximal mottaglighet uppnås vid 555 nm. Stavarna reagerar för mörker och har maximal mottaglighet vid 507 nm. VÅGLÄNGD Stavar Tappar 4

spektrumet. Maximal mottaglighet uppnås vid 555 nm.

5 80% av all information får vi genom synen. 5

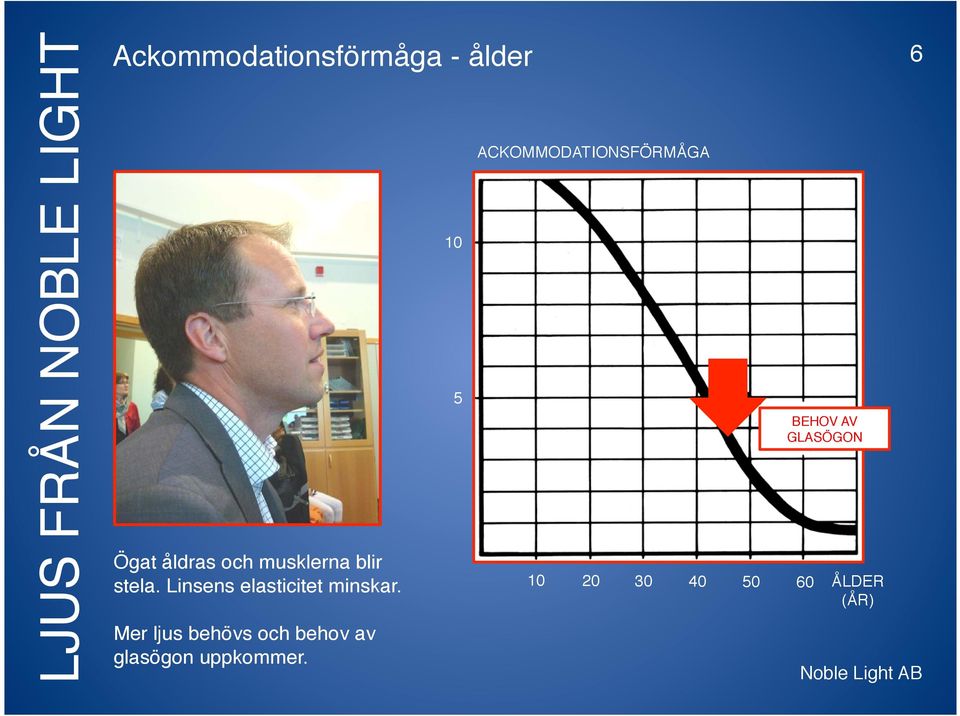

6 Ackommodationsförmåga - ålder Ögat åldras och musklerna blir stela. Linsens elasticitet minskar. Mer ljus behövs och behov av glasögon uppkommer ACKOMMODATIONSFÖRMÅGA BEHOV AV GLASÖGON ÅLDER (ÅR) 6

Mer ljus behövs och behov av glasögon uppkommer.

7 Skuggor Dåliga skuggor är sådana som genom olämpligt placerad belysning gör att vi måste arbeta i skugga. Hårda skuggor får vi genom ett otillräckligt antal armaturer. Bra skuggor underlättar för oss att uppfatta det vi ser. 7

Hårda skuggor får vi genom ett otillräckligt antal

8 Bländning Mörkrum Bländning uppkommer om man har fel sorts armatur eller om man har en felplacerad armatur. Reflexbländning får man från blanka instrument eller speglade ytor. 8

9 Bländskydd Bländskyddets form är av största betydelse. Genom plana ytor på rastrets ovansida absorberas ljus ända upp till 30% i vissa fall. Rundstrålande armaturer med prismaraster är således olämpliga i behandlingsrummet. Bländning kan undvikas genom att armaturen är försedd med ett effektivt bländskydd så att ljuset endast belyser det som avses. 9

Rundstrålande armaturer med prismaraster är således olämpliga i behandlingsrummet.

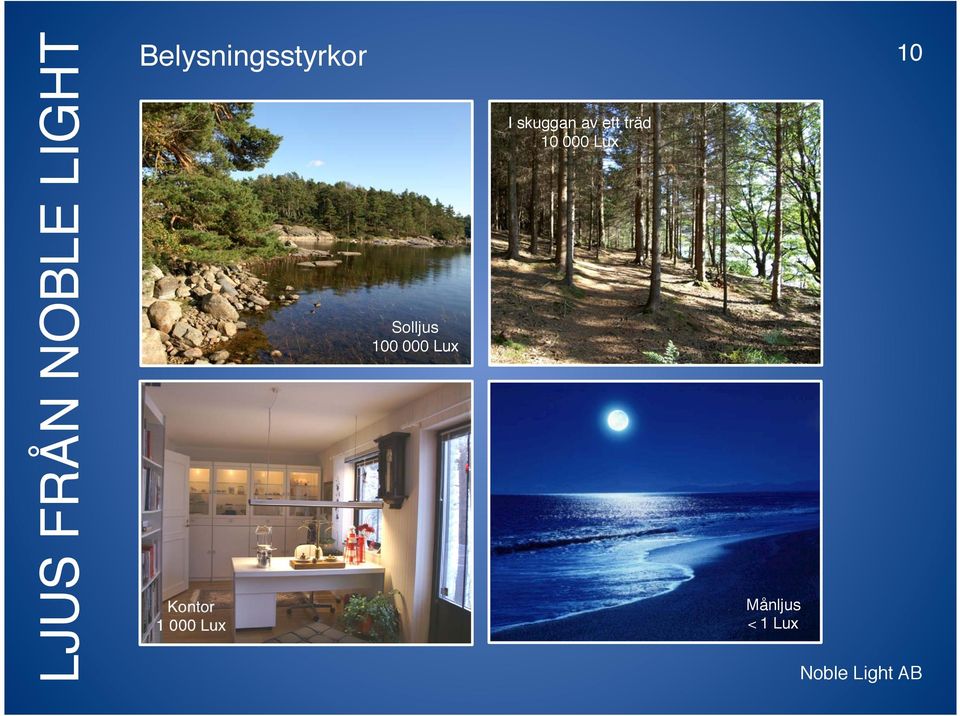

10 Belysningsstyrkor Kontor Lux Solljus Lux I skuggan av ett träd Lux Månljus < 1 Lux 10

11 Synsäkerhet Belysningsstyrka Högre belysningsstyrka ger säkrare seende. % SYNSÄKERHET BELYSNINGSSTYRKA (LUX)

12 Synhastighet Kontrastkänslighet Belysningsstyrka Högre belysningsstyrka ger enklare och snabbare seende och man kan uppfatta mindre kontraster. SYNHASTIGHET BELYSNINGSSTYRKA (LUX) KONTRASTKÄNSLIGHET BELYSNINGSSTYRKA (LUX) 12

13 2,2 2,0 1,8 1,6 1,4 1,2 1,0 Synskärpa - Belysningsstyrka SYNSKÄRPA BELYSNINGSSTYRKA (LUX) Högre belysningsstyrka gör att man får bättre synskärpa och kan uppfatta mindre detaljer. Max synskärpa erhåller man vid ca lux. 13

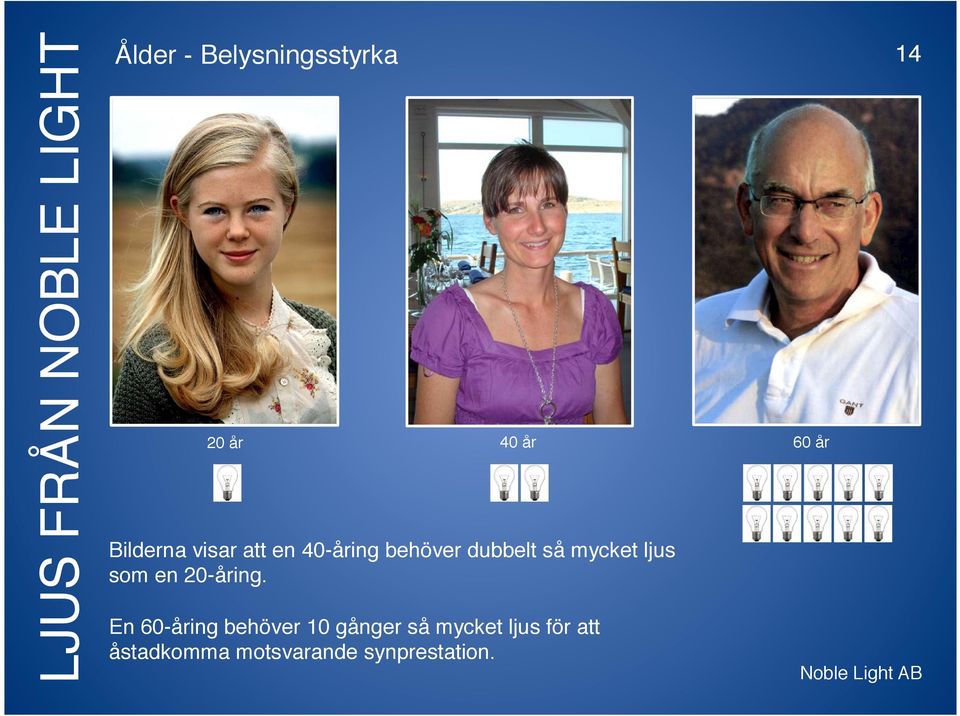

14 Ålder - Belysningsstyrka 20 år 40 år 60 år Bilderna visar att en 40-åring behöver dubbelt så mycket ljus som en 20-åring. En 60-åring behöver 10 gånger så mycket ljus för att åstadkomma motsvarande synprestation. 14

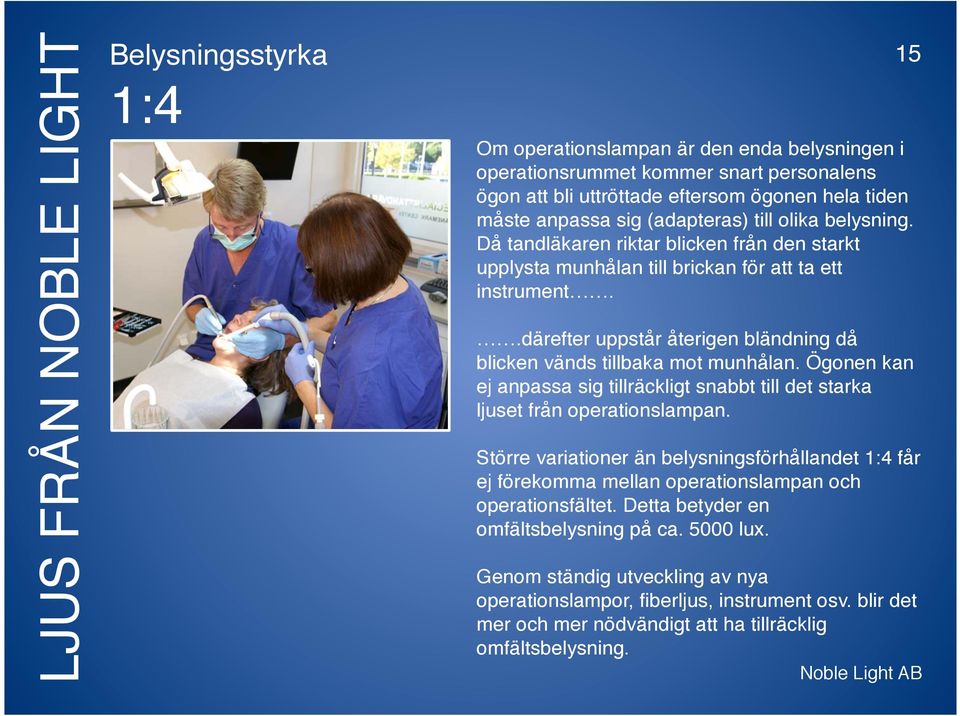

15 Belysningsstyrka 1:4 15 Om operationslampan är den enda belysningen i operationsrummet kommer snart personalens ögon att bli uttröttade eftersom ögonen hela tiden måste anpassa sig (adapteras) till olika belysning. Då tandläkaren riktar blicken från den starkt upplysta munhålan till brickan för att ta ett instrument..därefter uppstår återigen bländning då blicken vänds tillbaka mot munhålan. Ögonen kan ej anpassa sig tillräckligt snabbt till det starka ljuset från operationslampan. Större variationer än belysningsförhållandet 1:4 får ej förekomma mellan operationslampan och operationsfältet. Detta betyder en omfältsbelysning på ca lux. Genom ständig utveckling av nya operationslampor, fiberljus, instrument osv. blir det mer och mer nödvändigt att ha tillräcklig omfältsbelysning.

Ögonen kan ej anpassa sig tillräckligt snabbt till det starka ljuset från operationslampan.

16 Sammanfattning: Påvisade problem visar tydligt betydelsen av att ställa både kvantitativa och kvalitativa krav på tandläkarens arbetsbelysning. KVANTITATIVA KRAV: Hög belysningsstyrka ca lux i omfältet och låg energikonsumtion. KVALITATIVA KRAV: Optimal färgåtergivning, minimal bländning och minimal värmestrålning. 16

KVANTITATIVA KRAV: Hög belysningsstyrka ca.

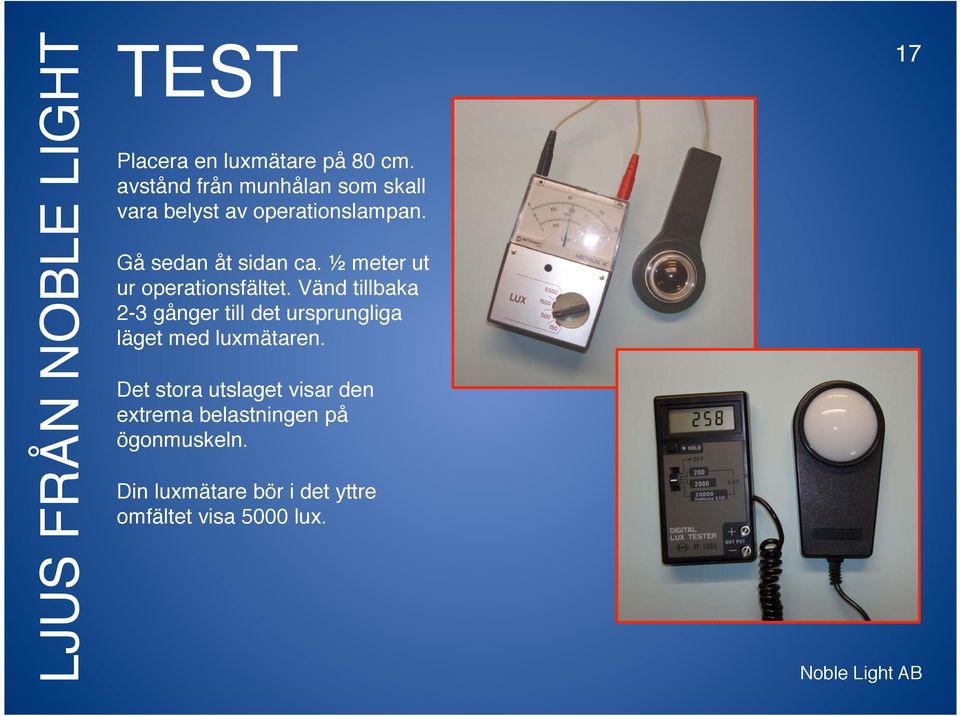

17 TEST Placera en luxmätare på 80 cm. avstånd från munhålan som skall vara belyst av operationslampan. Gå sedan åt sidan ca. ½ meter ut ur operationsfältet. Vänd tillbaka 2-3 gånger till det ursprungliga läget med luxmätaren. Det stora utslaget visar den extrema belastningen på ögonmuskeln. Din luxmätare bör i det yttre omfältet visa 5000 lux. 17

18 Hur uppnår man de kvantitativa kraven? 18

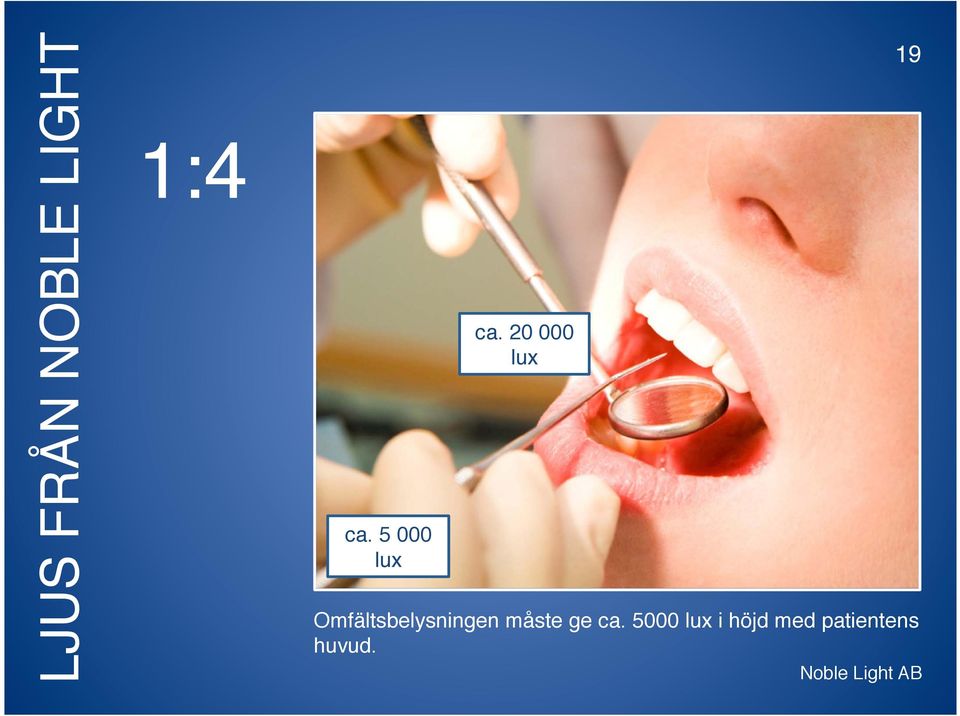

19 1:4 ca lux ca lux 19 Omfältsbelysningen måste ge ca lux i höjd med patientens huvud.

20 Reflexionstal För att erhålla så hög verkningsgrad som möjligt från en armaturinstallation är det önskvärt att taket, väggarna, golvet etc. reflekterar en viss del av det infallande ljuset. Taket bör reflektera ca. 90% Väggar med fönster bör reflektera ca % Övriga väggar bör reflektera ca. 70% Utrustning och möbler bör reflektera ca. 40% Golvet bör reflektera 20-30% För att uppnå detta är det viktigt att man planerar färgsättning och ljus samtidigt. 20

90% Väggar med fönster bör reflektera ca. 70-80% Övriga väggar bör reflektera ca.

21 Färgtemperatur nm Kurvan ovan visar skillnaden i färgtemperatur mellan en glödlampa och dagsljus. Glödlampan ger ett gulrött ljus. Färgspektrum hos sk. 5-bandslysrör. Färgtemperatur 5200 Kelvin nm 21

22 Färgtemperatur - Energitäthet RELATIV ENERGI nm Ett operationsrums omfältsbelysning bör ha en belysningsstyrka av 5000 lux. De sk. dagsljuslysrören med en färgtemperatur på 6000 Kelvin ger ett mycket kallt, blått ljus. Noble Light har därför i stället valt lysrör med en färgtemperatur på ca Kelvin. Dagsljus Glödlampa nm nm Lysrör - varmvitt Lysrör - dagsljus nm nm 22

23 Vitt ljus Bara rött ljus reflekteras Röd yta 23

24 Ljus och rumstemperatur 700 watt/m 2 Noble Light 300 watt 120 watt 24

25 Ljus - Värme Solavskärmning placerad innanför glasrutan i rummet släpper in 56% av värmen. Solavskärmning placerad mellan glasrutorna släpper in 35% av värmen. 25 Solavskärmning placerad utanför glasrutan släpper bara in 9% av värmen.

26 Hur uppnår man de kvalitativa kraven? 26

27 Raster Noble Light s bländskydd ger ett optimalt ljusutbyte genom sin optiska form. Härigenom erhålls maximalt ljusutbyte och risken för bländning minimeras. Spridningsvinkel

28 IR-filter som är standard förhindrar den nedåtgående värmestrålningen. 28

29 % C Genom ett integrerat till- och frånluftningssystem erhålls en konstant verkningsgrad av lysrören. Den högsta verkningsgraden 100% nås då luften runt lysrören håller ca. 35. Armaturen är helt ventilerad och arbetar med övertryck. Härigenom förhindras att damm tränger in och försämrar ljusutbytet. Luften renas genom ett lätt utbytbart filter. Det har påvisats ända upp till 30% ljusförlust i sk. öppna armaturer. För att erhålla maximal belysningstyrka är reflektorerna datorberäknade. Fläkten är av lågvarvstyp och nästan ljudlös endast 31 dba.

30 % ms a=60% Ballast/Starter circuit inductive 50 Hz 20 Med vanliga reaktorer finns risk för stroboskopeffekt (dvs. att roterande instrument skenbart går åt andra hållet). Elektriskt kontrollsystem med de nya 16 mm. lysrören ger ett flimmerfritt ljus, som är mycket behagligt för det mänskliga ögat. Vårt nya elektroniska system minskar stroboskopeffekten och lysrören startar direkt. t % Låg energiförbrukning innebär lägre strömförbrukning ca. 30% lägre än för vanliga armaturer. Det elektroniska HF-systemet < 35 khz gör också att ljuset är absolut stabilt jämfört med konventionella system < 50 Hz. 10 ms a=14% Elektroniska HF-don med HFregulator ca. 35 khz 20 t 30

31 Armaturplacering Placering av omfältsbelysningen enl. ovan visade alternativ har bland annat två betydande nackdelar: 1 Om armaturerna placeras vid sidan av tandläkarstolen, kommer tandläkaren och hans sköterska att arbeta i sina egna skuggor. 2 Belysningsstyrkan minskar med kvadraten på avståndet. 31

32 Belysning - Avstånd 1 LUX L LUX 400 2L 300 1/4 2 m LUX 200 A B Belysningsstyrkan minskar med kvadraten på avståndet. Avståndet mellan arbetsområdet och ljuskällan (B) är större än om ljuskällan hänger direkt ovanför patienten (A). S m S 32

33 Besparing 30%..genom elektroniskt kontrollsystem tillsammans med den nya generationen av 16 mm. lysrör. Med dessa lysrör erhålls direkt tändning. Ljuset blir absolut stabilt och energiförbrukningen sänks med ca. 30%. 33

34 Armaturplacering 1,4 m. 0,8 m. Noble Light 0,5 m LUX 34

35 LUX Rätt belysning underlättar arbetet, förhindrar stress och ögontrötthet. En tandläkare behöver en operationslampa som ger ca lux i munhålan. Undersökningar visar att förhållandet mellan operationsbelysningen och omfältet inte skall vara större än 1:4. Alltså krävs ca lux i omfältet. Genom datorberäknade renaluminiumreflektorer erhålls maximalt ljusutbyte LUX LUX Noble Light armaturerna ger reflexfritt ljus i enlighet med dagens stränga krav. 35

36 Box SÄVEDALEN, Sweden Tel:
