1 BETRYGGANDE BASNÄRING 1

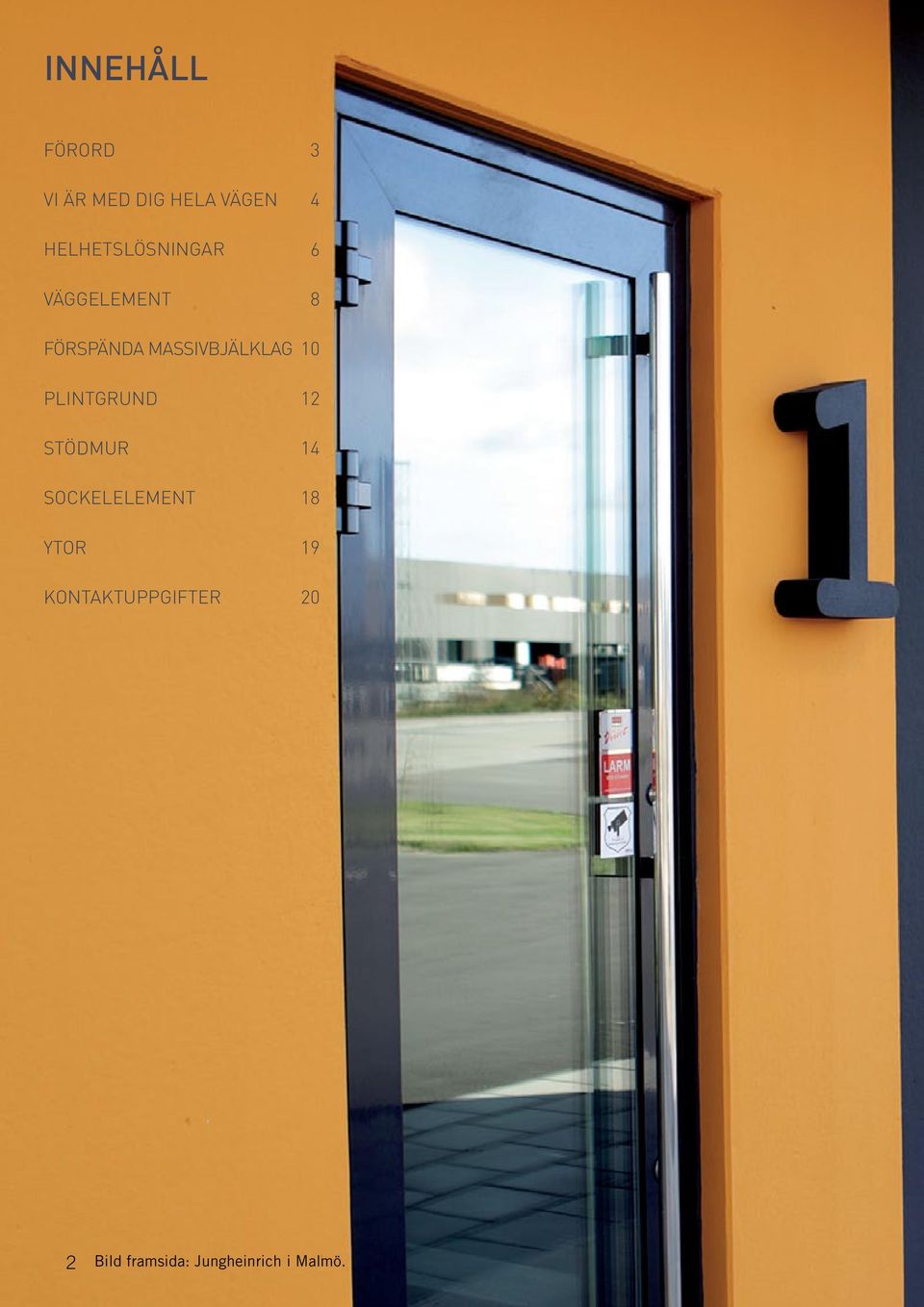

2 INNEHÅLL FÖRORD VI ÄR MED DIG HELA VÄGEN HELHETSLÖSNINGAR VÄGGELEMENT FÖRSPÄNDA MASSIVBJÄLKLAG PLINTGRUND STÖDMUR SOCKELELEMENT YTOR KONTAKTUPPGIFTER Bild framsida: Jungheinrich i Malmö.

3 För att Sverige ska fungera behövs en väl fungerande industri som driver landet framåt. Vi strävar därför efter att tillsammans med er, skapa förutsättningar för att bygga upp denna grundläggande samhällsmotor. Genom att erbjuda ett stort sortiment av produkter som ger hållbara, ändamålsenliga och miljövänliga lokaler för all verksamhet får vi hjulen i Sverige att snurra. -Tillsammans skapar vi en betryggande basnäring Färg och Bygg, Malmö 3

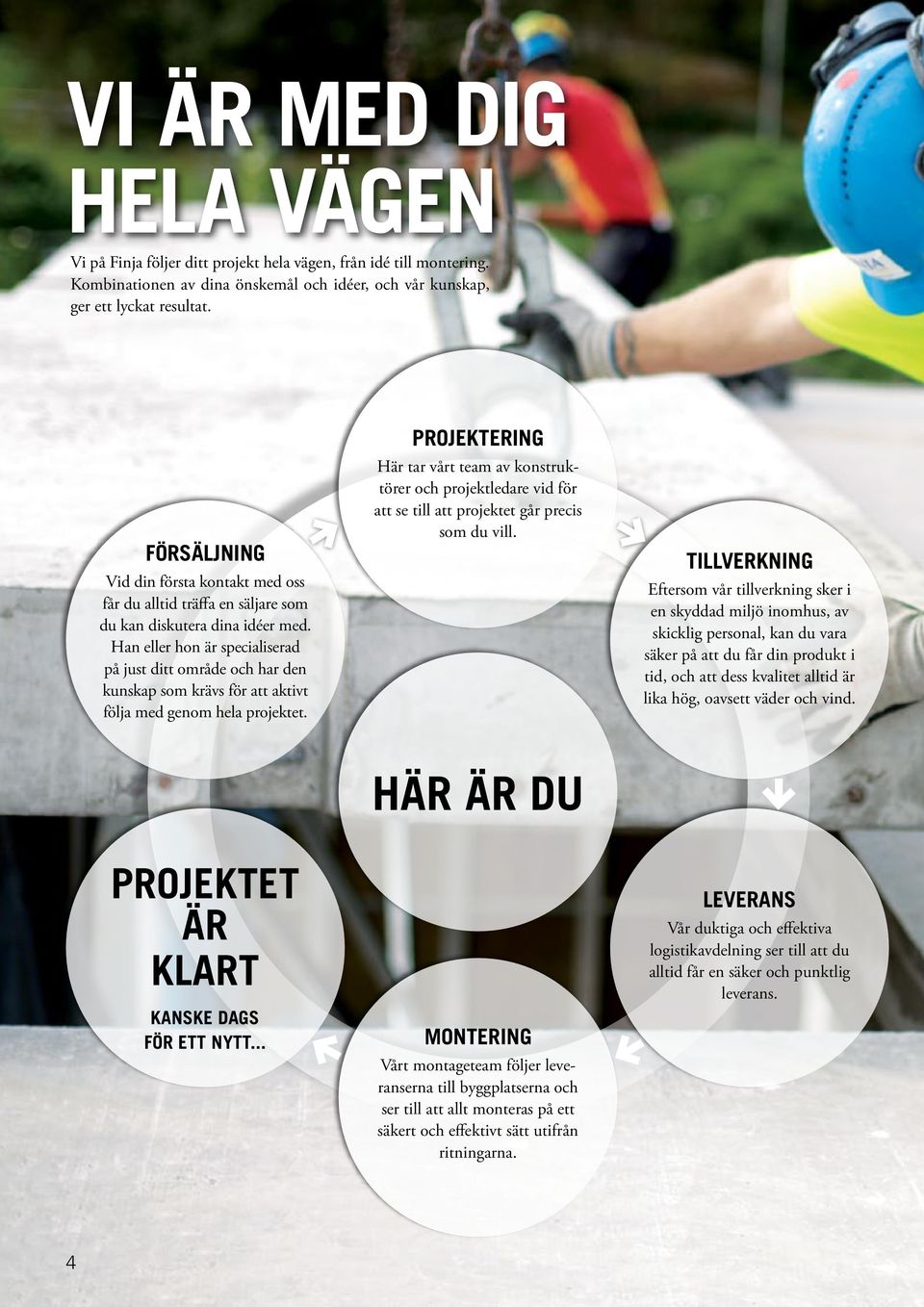

4 VI ÄR MED DIG HELA VÄGEN Vi på Finja följer ditt projekt hela vägen, från idé till montering. Kombinationen av dina önskemål och idéer, och vår kunskap, ger ett lyckat resultat. FÖRSÄLJNING Vid din första kontakt med oss får du alltid träffa en säljare som du kan diskutera dina idéer med. Han eller hon är specialiserad på just ditt område och har den kunskap som krävs för att aktivt följa med genom hela projektet. PROJEKTERING Här tar vårt team av konstruktörer och projektledare vid för att se till att projektet går precis som du vill. TILLVERKNING Eftersom vår tillverkning sker i en skyddad miljö inomhus, av skicklig personal, kan du vara säker på att du får din produkt i tid, och att dess kvalitet alltid är lika hög, oavsett väder och vind. PROJEKTET ÄR KLART KANSKE DAGS FÖR ETT NYTT... HÄR ÄR DU MONTERING Vårt montageteam följer leveranserna till byggplatserna och ser till att allt monteras på ett säkert och effektivt sätt utifrån ritningarna. LEVERANS Vår duktiga och effektiva logistikavdelning ser till att du alltid får en säker och punktlig leverans. 4

5 Järnbrottsparken, Göteborg 5

6 HELHETSLÖSNINGAR Finja har färdiga helhetslösningar från smått till stort. Men av erfarenhet vet vi att ingen industribyggnad är den andra lik. Därför erbjuder vi oss att tillsammans med dig hitta lösningar som är specialanpassade för just dig. Vi tillhandahåller allt ni behöver för ert bygge, från stödmur & plintgrund till väggelement, bjälklag och trappor. FORM OCH FUNKTION Funktionen står i fokus när vi tar fram våra produkter. Ett exempel är våra nya, förspända massivbjälklag som är något av ett prefabriceringens kinderägg, med många funktioner och fördelar i ett. Men industrin ska också få lov att vara vacker. Därför erbjuder vi väggar och stödmurar vars utseende kan varieras i det oändliga. Bara fantasin sätter gränserna. EKONOMI Betongen har en lång livslängd och fordrar minimalt med underhåll, vilket ger ett högt andrahandsvärde. De isolerande egenskaperna är mycket bra. Underhållskostnaderna blir därför låga och man får ett jämnt och behagligt inomhusklimat. Även andra fördelar som brand-, fukt-, frost- och mögelsäkerhet bidrar till en långsiktigt bra ekonomi. UNDERHÅLLSSNÅLT Våra prefabricerade väggelement levereras med en färdig fabriksarbetad struktur. De tillhör marknadens mest hållbara, underhållsfria och slitstarka fasader, och tål riktigt tuffa miljöer. 6

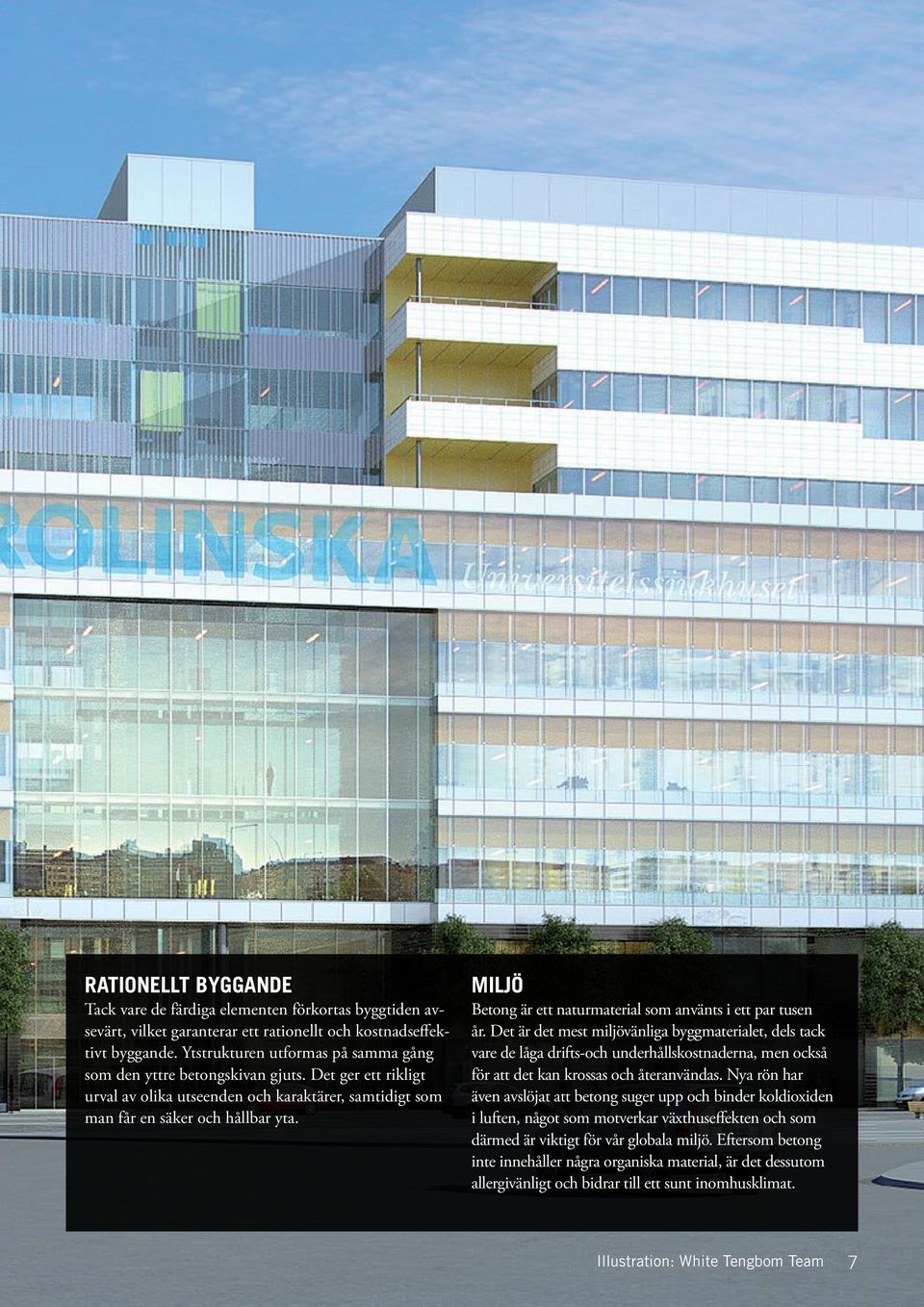

7 RATIONELLT BYGGANDE Tack vare de färdiga elementen förkortas byggtiden avsevärt, vilket garanterar ett rationellt och kostnadseffektivt byggande. Ytstrukturen utformas på samma gång som den yttre betongskivan gjuts. Det ger ett rikligt urval av olika utseenden och karaktärer, samtidigt som man får en säker och hållbar yta. MILJÖ Betong är ett naturmaterial som använts i ett par tusen år. Det är det mest miljövänliga byggmaterialet, dels tack vare de låga drifts-och underhållskostnaderna, men också för att det kan krossas och återanvändas. Nya rön har även avslöjat att betong suger upp och binder koldioxiden i luften, något som motverkar växthuseffekten och som därmed är viktigt för vår globala miljö. Eftersom betong inte innehåller några organiska material, är det dessutom allergivänligt och bidrar till ett sunt inomhusklimat. Illustration: White Tengbom Team 7

8 VÄGGELEMENT Väggelementen tillverkas inomhus under noggrann kvalitetskontroll. Tack vare det är tillverkningen oberoende av årstid. Det gör att vi hela året runt kan garantera en jämn och hög kvalité. Utförande: Objektanpassad prefabricerad yttervägg i högvärdig betong med olika ytskikt och struktur. Massiva eller isolerade sandwichelement som monteras mot en stomme av limträ, betong eller stål, alternativt fristående. Insida: Rollad eller slät yta mot form. Utsida: Grå borstad yta, slät yta eller olika friläggningsalternativ. Kvalité: Vi är produktcertifierade, vilket betyder att produktionen är under kontinuerlig kontroll av Nordcert, Betong och Ballast Certifiering AB. Mått: Anpassas efter önskemål. Användningsområde: Industri, kontor, bostäder och lantbruk. Isolerat sandwichelement monteras mot stålstomme på Finja Plint. Fungerar som påkörningsskydd på t ex en lagerbyggnad. I övrigt klädd med isolerade plåtkasseter. Isolerat sandwichelement monteras mot stålstomme på Finja Plint. Fungerar som ett beklädnadselement. Elementen monteras i höjd ovanpå varandra för att klara den höga höjd som en industribyggnad ofta kräver. Isolerat sandwichelement monterat på en gjuten platta. Fungerar som bärande vägg och klarar tillsammans med en styv takkonstruktion av stomstabiliteten i byggnad. 8

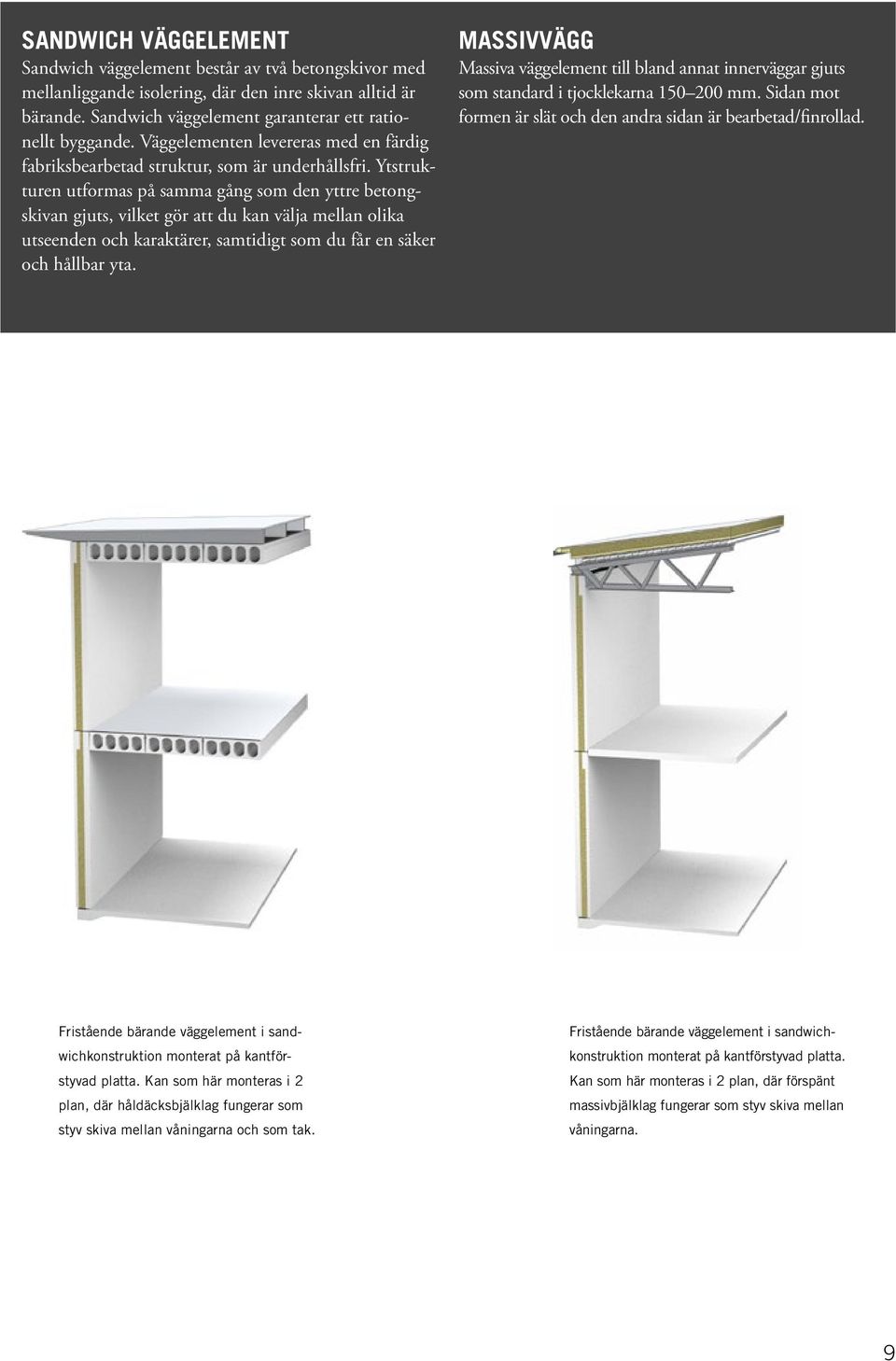

9 SANDWICH VÄGGELEMENT Sandwich väggelement består av två betongskivor med mellanliggande isolering, där den inre skivan alltid är bärande. Sandwich väggelement garanterar ett rationellt byggande. Väggelementen levereras med en färdig fabriksbearbetad struktur, som är underhållsfri. Ytstrukturen utformas på samma gång som den yttre betongskivan gjuts, vilket gör att du kan välja mellan olika utseenden och karaktärer, samtidigt som du får en säker och hållbar yta. MASSIVVÄGG Massiva väggelement till bland annat innerväggar gjuts som standard i tjocklekarna mm. Sidan mot formen är slät och den andra sidan är bearbetad/finrollad. Fristående bärande väggelement i sandwichkonstruktion monterat på kantförstyvad platta. Kan som här monteras i 2 plan, där håldäcksbjälklag fungerar som styv skiva mellan våningarna och som tak. Fristående bärande väggelement i sandwichkonstruktion monterat på kantförstyvad platta. Kan som här monteras i 2 plan, där förspänt massivbjälklag fungerar som styv skiva mellan våningarna. 9

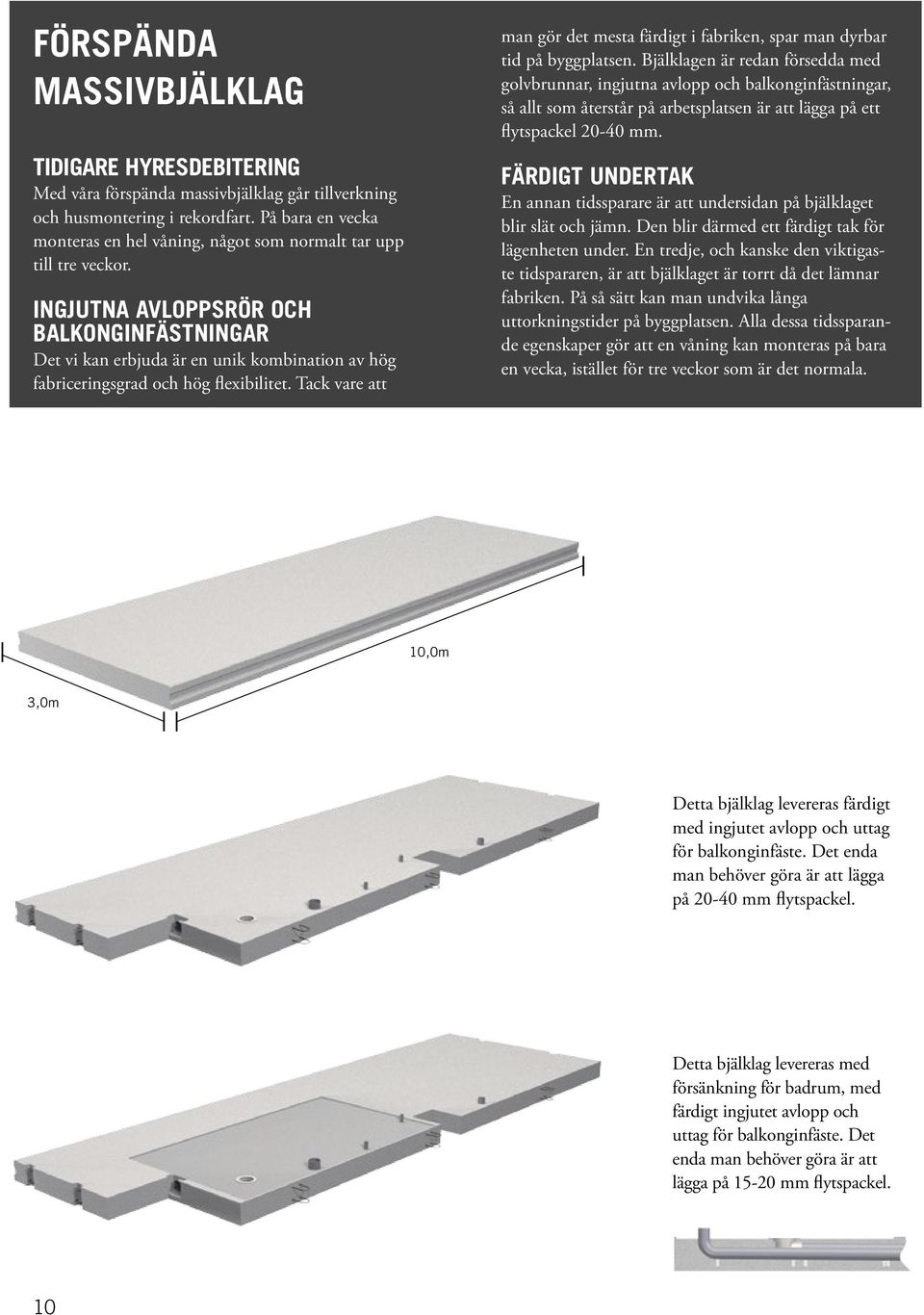

10 FÖRSPÄNDA MASSIVBJÄLKLAG TIDIGARE HYRESDEBITERING Med våra förspända massivbjälklag går tillverkning och husmontering i rekordfart. På bara en vecka monteras en hel våning, något som normalt tar upp till tre veckor. INGJUTNA AVLOPPSRÖR OCH BALKONGINFÄSTNINGAR Det vi kan erbjuda är en unik kombination av hög fabriceringsgrad och hög flexibilitet. Tack vare att man gör det mesta färdigt i fabriken, spar man dyrbar tid på byggplatsen. Bjälklagen är redan försedda med golvbrunnar, ingjutna avlopp och balkonginfästningar, så allt som återstår på arbetsplatsen är att lägga på ett flytspackel mm. FÄRDIGT UNDERTAK En annan tidssparare är att undersidan på bjälklaget blir slät och jämn. Den blir därmed ett färdigt tak för lägenheten under. En tredje, och kanske den viktigaste tidspararen, är att bjälklaget är torrt då det lämnar fabriken. På så sätt kan man undvika långa uttorkningstider på byggplatsen. Alla dessa tidssparande egenskaper gör att en våning kan monteras på bara en vecka, istället för tre veckor som är det normala. 10,0m 3,0m Detta bjälklag levereras färdigt med ingjutet avlopp och uttag för balkonginfäste. Det enda man behöver göra är att lägga på mm flytspackel. Detta bjälklag levereras med försänkning för badrum, med färdigt ingjutet avlopp och uttag för balkonginfäste. Det enda man behöver göra är att lägga på mm flytspackel. 10

11 TORRT BJÄLKLAG När man använder Finjas massiva, förspända bjälklag är långa torktider på byggplatsen ett minne blott. När bjälklaget lämnar fabriken är det redan torrt. Det tillverkas nämligen med ett lågt vattencementtal, vct, vilket innebär att vatteninnehållet är lågt i förhållande till vad cementen binder. Det låga vatteninnehållet är möjligt tack vare den industriella produktionen, där vi använder självkompakterande betong, SKB. INGEN VATTENUPPTAGNING Betong med lågt vct torkar inte bara snabbt. Dess benägenhet, att under lagring, transport och byggskede, ta upp vatten vid nederbörd, är nästintill obefintlig. Allt det här sammantaget, innebär att förutsättningarna är väldigt goda för att snabbt skapa en tät och torr byggnad. Det gäller särskilt när också prefabricerade ytterväggselement ingår i monteringen. STORA, STARKA OCH TYSTA Tabell 9y Spännvidder för slakarmerade RD och spännarmerade RD/F vid olika kategorier Byggnadskategori RD240/15 RD240/20 RD/F 240/15 RD/F 240/20 Slakarmerat Slakarmerat Spännarmerat Spännarmerat m m m m Bostäder 4,8 5,5 7,0 8,0 Kontor 4,5 5,0 6,8 7,5 Industrier 6kN/m2 3,5 4,5 6,0 6,8 Bjälklagselementet har en bredd på upp till 3,0 meter, och för normala laster kan bjälklaget utföras i längder på upp till 10 meter, vilket innebär en yta på 30 kvadratmeter. Bjälklagets standardtjocklek är mm, men kan varieras. Tabell 7g Bjälklag av homogen betong, 600 kg/m 2 + pågjutning 10 kg/m 2. Yttervägg av 150 mm betong Golvbeläggning Mellanvägg mm Betong Klinker med hård skiva Lättvägg Linoleum med foam Ljudluftisolering Stegljudnivå Vertikalt Horisontellt Vertikalt Horisontellt < 48 < 48 < 48 < 48 < 48 Ytterligare fördelar är att den förspända massiva plattan får en högre hållfasthet tack vare den förspända armeringen och den för ändamålet, speciellt framtagna betongen. Det ger den snabbt stabilitet och den blir lätt och snabb att montera. Den massiva plattan har också bra ljudisolerande egenskaper. Lättvägg < 48 < 48 Parkett på tunn foam < 48 < 48 Lättvägg < 48 < 48 HÅLDÄCK Håldäck är ett prefabricerat och planparallellt betongelement med längsgående hål. Det används som bjälklag och tak i affärs- och kontorsbyggnader, skolor, bostäder, hotell, industrier och parkeringshus. Betongelementen är förspända och gjuts maskinellt med bredd om 1,2 meter, men vid behov kan elementen sågas till en annan bredd. Längden är valfri och deras massa kan varieras med hänsyn till de ljudisolerande egenskaper som önskas. Vertikala genomförningar kan utföras genom lokal håltagning eller avväxling av hela element. Montering görs av Finja. 11

12 Plintgrund Våra plintgrunder består av plintar och längsgående kantbalkar. Plintarna i betong är speciellt utformade för att ta upp tyngden från byggnaden och för att fungera som upplag för kantbalkarna. Kantbalkarna monteras mellan plintarna, utan stöd från marken. Hela montaget utförs på byggplatsen. Det görs torrt, utan gjutning, med hjälp av kranbil eller mobilkran om det rör sig om stora plintar. Grunden till en normalstor byggnad monteras på en dag och när montaget är klart har pelarstommen en stabil och säker grund att stå på. I kombination med Finjas prefabricerade väggelement får du flexibla, gedigna och miljöanpassade lösningar. Plintarna finns i tio standardstorlekar. Val av plintstorlek är beroende av den tyngd som överbyggnaden ger på plintarna, samt på markens beskaffenhet.beslag för infästning (dessa kan objektanpassas) av pelarstommen gjuts in av Finja. Givetvis hjälper vi er också med projektledning och montering. För en komplett plintgrund har vi kantbalkar i tre varianter TYP B1 Oisolerad kantbalk Mått: B x H =100 x 500 mm Vikt: 120 kg/lpm Längd: Anpassad efter aktuellt centrumavstånd pelare TYP B2 Oisolerad kantbalk Mått: B x H =150 x 400 mm Vikt: 145 kg/lpm Längd: Anpassad efter aktuellt centrumavstånd pelare TYP B3 Isolerad kantbalk med 40 mm cellplast Mått: B x H =150 x 400 mm Vikt: 105 kg/lpm Längd: Anpassad efter aktuellt centrumavstånd pelare Bottenplatta: 1000 x 1180 mm Bottenplatta: 1180 x 2300 mm Bottenplatta: 1500 x 3000 mm Plinthöjd: 1300 mm Plinthöjd: 1300 mm Plinthöjd: 1300 mm Plinttopp: 300 x 400 mm Plinttopp: 400 x 400 mm Plinttopp: 400 x 500 mm P1 Vikt: 1000 kg P3 Vikt: 1900 kg P4 Vikt: 3500 kg Bottenplatta: 1180 x 1500 mm Bottenplatta: 1200 x 2150 mm Bottenplatta: 1500 x 2350 mm Plinthöjd:1300 mm Plinthöjd: 1300 mm Plinthöjd: 1300 mm Plinttopp: 300 x 400 mm Plinttopp: 400 x 400 mm Plinttopp: 400 x 500 mm P21 Vikt: 1310 kg P31 Vikt: 1970 kg P41 Vikt: 2575 kg Bottenplatta: 2000 x 2400 mm Bottenplatta: 2200 x 3000 mm Bottenplatta: 2400 x 3600 mm P51 Plinthöjd: 1300 mm Plinttopp: 400 x 500 mm Vikt: 3210 kg P61 Plinthöjd:1300 mm Plinttopp: 500 x 600 mm Vikt: 4670 kg P71 Plinthöjd: 1300 mm Plinttopp: 500 x 600 mm Vikt: 6350 kg 12

13 NYHET! P5 - Plinten för stooora byggen P5 är Finjas största plint. Den används med fördel till hallar med stora spännvidder. Vi klarar till och med bredder över 60 meter, även i de högre snözonerna. Plinten kan också användas under mittpelarna till byggnader med två, eller fler, sammanbyggda hallar. P5 Bottenplatta: 2400 x 4000 mm Plinthöjd: 1300 mm Plinttopp: 600 x 800 mm Vikt: 7850 kg 13

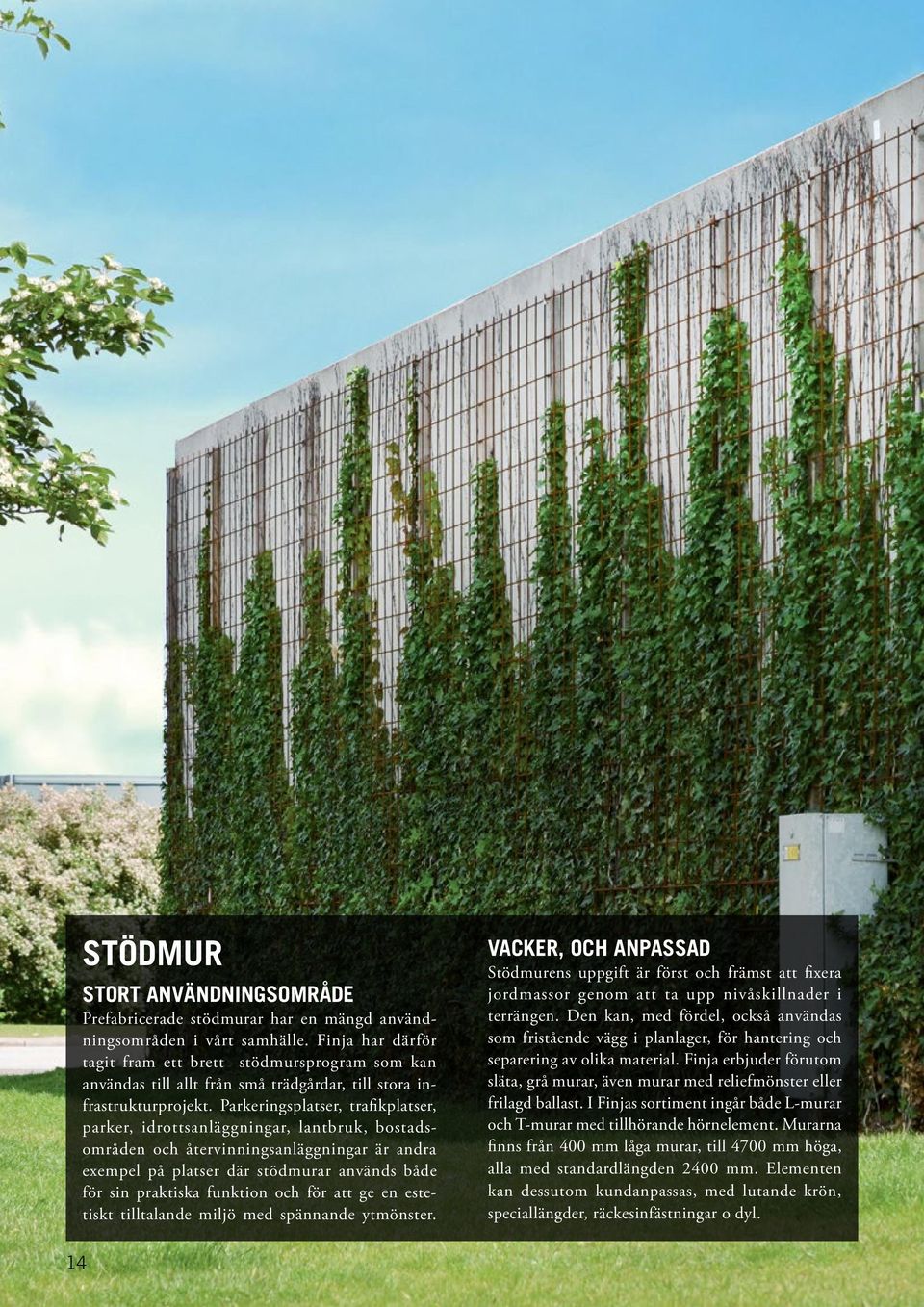

14 STÖDMUR STORT ANVÄNDNINGSOMRÅDE Prefabricerade stödmurar har en mängd användningsområden i vårt samhälle. Finja har därför tagit fram ett brett stödmursprogram som kan användas till allt från små trädgårdar, till stora infrastrukturprojekt. Parkeringsplatser, trafikplatser, parker, idrottsanläggningar, lantbruk, bostadsområden och återvinningsanläggningar är andra exempel på platser där stödmurar används både för sin praktiska funktion och för att ge en estetiskt tilltalande miljö med spännande ytmönster. VACKER, OCH ANPASSAD Stödmurens uppgift är först och främst att fixera jordmassor genom att ta upp nivåskillnader i terrängen. Den kan, med fördel, också användas som fristående vägg i planlager, för hantering och separering av olika material. Finja erbjuder förutom släta, grå murar, även murar med reliefmönster eller frilagd ballast. I Finjas sortiment ingår både L-murar och T-murar med tillhörande hörnelement. Murarna finns från 400 mm låga murar, till 4700 mm höga, alla med standardlängden 2400 mm. Elementen kan dessutom kundanpassas, med lutande krön, speciallängder, räckesinfästningar o dyl. 14

15 Vi anpassar också storlek, ytor och utseende på murarna, helt efter dina önskemål. SNABBT OCH EFFEKTIVT Stödmurar av betong ger miljöfördelar genom att de har lång livslängd och lågt underhållsbehov. Tack vare att all tillverkning sker i en noggrant kontrollerad miljö, i Finjas fabriker, uppnås en hög och jämn kvalitet. Montage av prefabricerade stödmurar kan ske mycket snabbt och effektivt, vilket underlättar byggprocessen och ger en god projektekonomi. Alla Finjas stödmurar är utrustade med DEHA kulankare för en säker och enkel hantering och ett snabbt montage. För att underlätta en rationell byggprocess på arbetsplatsen, planerar Finja, i dialog med dig, transporten av elementen. Dessutom erbjuder sig Finja, med sin erfarna montageavdelning, att utföra monteringen, om du så önskar. 15

16 PROJEKTERING OCH DIMENSIONERING AV STÖDMURAR Finjas stödmurselement är som standard tillverkade med materialkvalitet Btg I Std C35/45 och med armeringen NK500AB-W, K500B-T. Elementen dimensioneras för följande lastfall: FSM 1: 4, 10 och 20 kn/m² FSM 2 och 3: 10 och 20 kn/m² Vid projektering måste man ta hänsyn till: De laster som stödmuren kommer att utsättas för. Nivåskillnaden mellan de olika markytorna. Markens materialsammansättning och dräneringsförhållanden. Stödmurselementen är dimensionerade och konstruerade enligt Eurokod, med livslängdsklass L50. Konstruktionsberäkningarna har gjorts med följande utgångspunkter: Att Exponeringsklassen är XC2/XF1. Andra alternativt erbjuds självklart där speciella krav finns. Att elementen betraktas som en eftergivlig konstruktion. Att elementen samverkar genom att fogarna mellan elementen fylls med Expanderbetong C40/50, förslagsvis Finja Bemix. Att motfyllningens tunghet är 19 kn/m3 över grundvattenytan. Att elementen placeras på en dränerad och väl packad grusbädd enligt AMA Anläggning 07, kapitel CEB.422. Att fyllning mot stödmuren görs med grus enligt AMA Anläggning 07, kapitel CEB.523. Specialutföranden av vår standardmur kan tillverkas. 16

17 q=4kn/m 2 Max axeltryck=15kn Stödmur - marktryck 4 kn/m 2 Lätt fordons- och trucktrafik, parkeringsplatser för personbilar m.m. q=10kn/m 2 Max axeltryck=90kn Stödmur - marktryck 10 kn/m 2 Medeltung fordons- och trucktrafik, lastkajer m.m. q=20kn/m 2 Max axeltryck=150kn Stödmur - marktryck 20 kn/m 2 Tung fordonstrafik, normala fordon i gatu- och närtrafik. 17

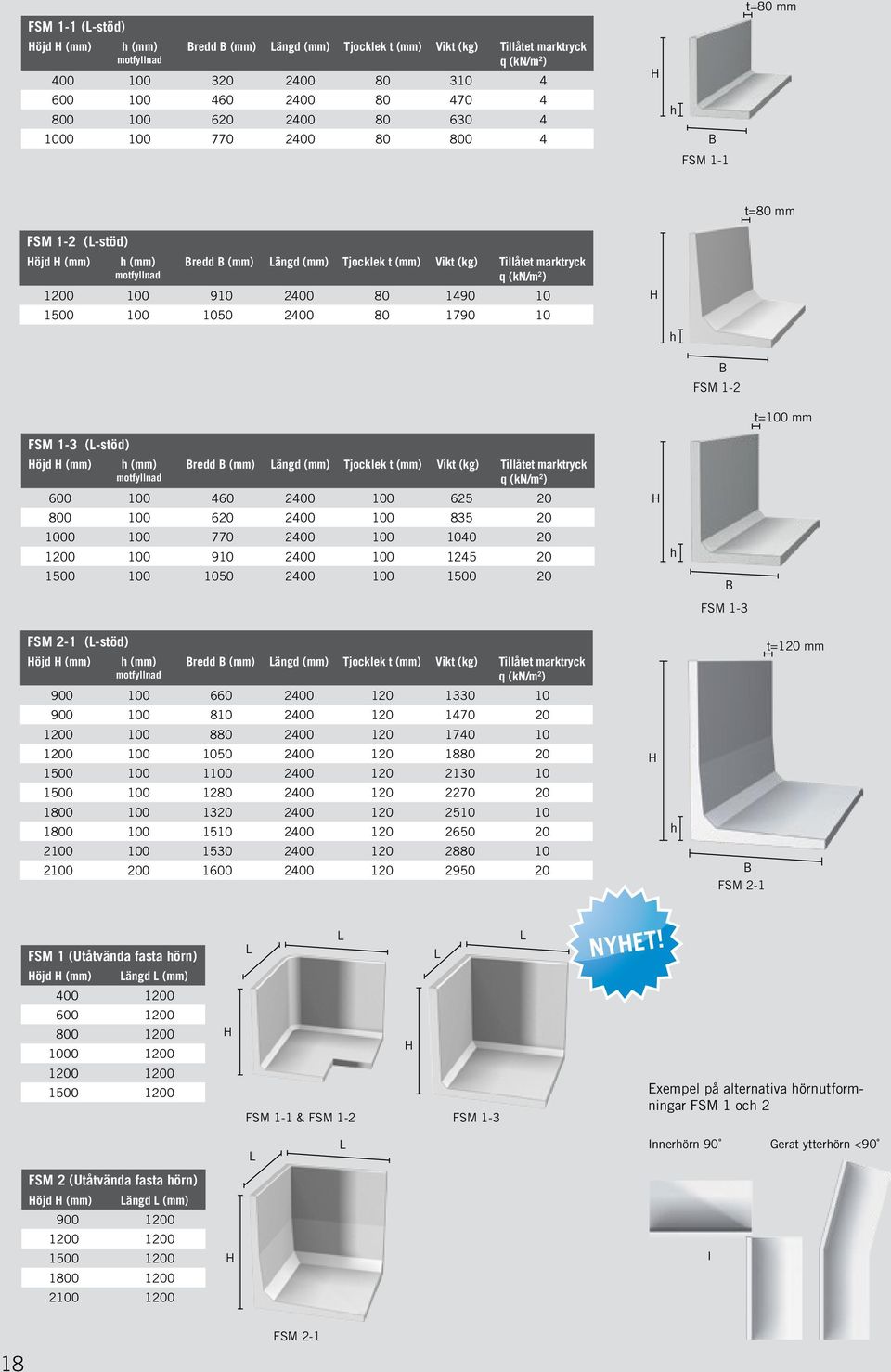

18 t=80 mm FSM 1-1 (L-stöd) Höjd H (mm) h (mm) motfyllnad Bredd B (mm) Längd (mm) Tjocklek t (mm) Vikt (kg) Tillåtet marktryck q (kn/m 2 ) H h B FSM 1-1 t=80 mm FSM 1-2 (L-stöd) Höjd H (mm) h (mm) motfyllnad Bredd B (mm) Längd (mm) Tjocklek t (mm) Vikt (kg) Tillåtet marktryck q (kn/m 2 ) H h B FSM 1-2 t=100 mm FSM 1-3 (L-stöd) Höjd H (mm) h (mm) motfyllnad Bredd B (mm) Längd (mm) Tjocklek t (mm) Vikt (kg) Tillåtet marktryck q (kn/m 2 ) H h B FSM 1-3 FSM 2-1 (L-stöd) Höjd H (mm) h (mm) motfyllnad Bredd B (mm) Längd (mm) Tjocklek t (mm) Vikt (kg) Tillåtet marktryck q (kn/m 2 ) H h B FSM 2-1 t=120 mm FSM 1 (Utåtvända fasta hörn) Höjd H (mm) Längd L (mm) H L L FSM 1-1 & FSM 1-2 H L FSM 1-3 L NYHET! Exempel på alternativa hörnutformningar FSM 1 och 2 L L Innerhörn 90 Gerat ytterhörn <90 FSM 2 (Utåtvända fasta hörn) Höjd H (mm) Längd L (mm) H 18 FSM 2-1

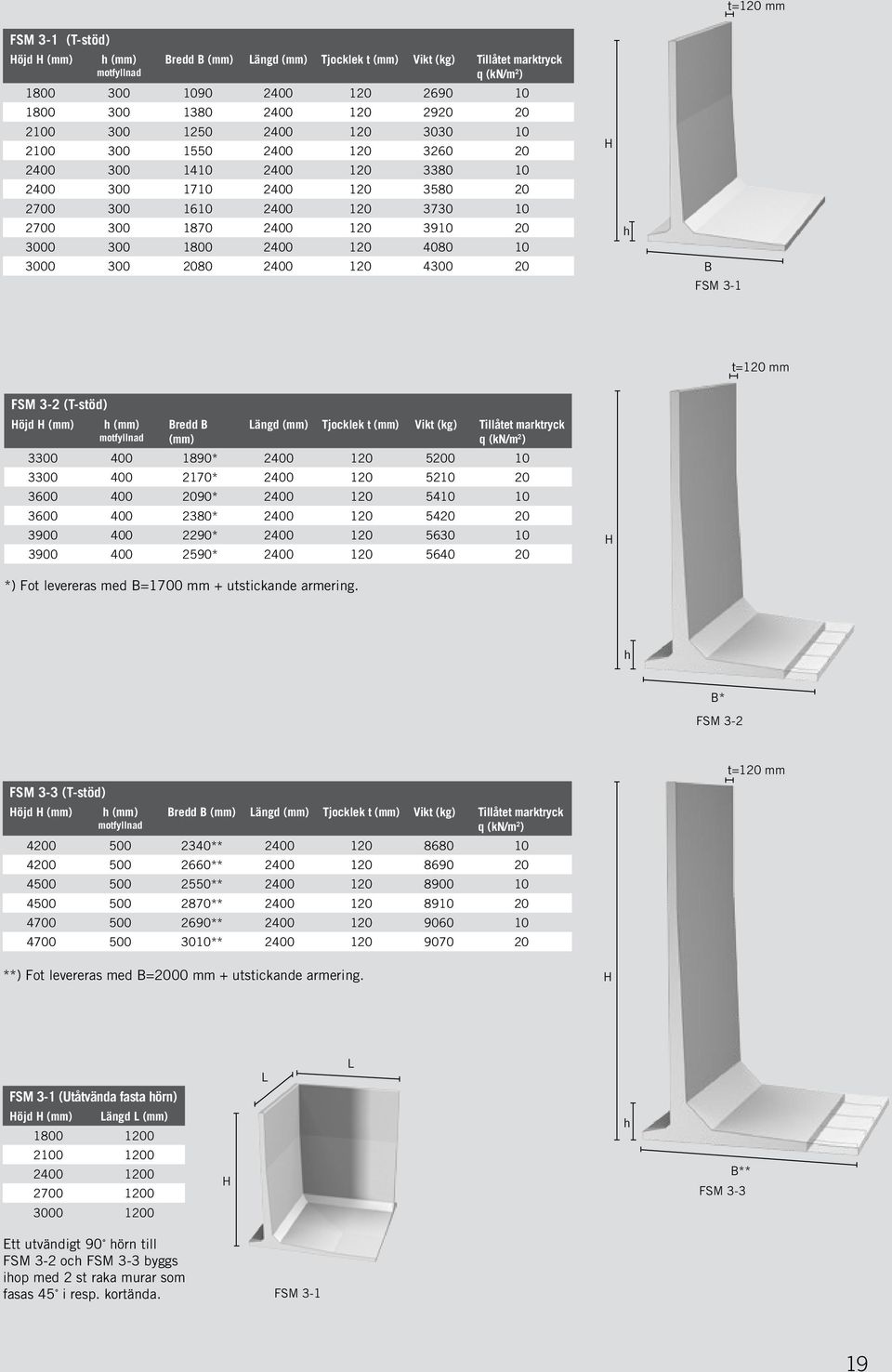

19 t=120 mm FSM 3-1 (T-stöd) Höjd H (mm) h (mm) motfyllnad Bredd B (mm) Längd (mm) Tjocklek t (mm) Vikt (kg) Tillåtet marktryck q (kn/m 2 ) H h B FSM 3-1 t=120 mm FSM 3-2 (T-stöd) Höjd H (mm) h (mm) motfyllnad Bredd B (mm) Längd (mm) Tjocklek t (mm) Vikt (kg) Tillåtet marktryck q (kn/m 2 ) * * * * * * H *) Fot levereras med B=1700 mm + utstickande armering. h B* FSM 3-2 t=120 mm FSM 3-3 (T-stöd) Höjd H (mm) h (mm) motfyllnad Bredd B (mm) Längd (mm) Tjocklek t (mm) Vikt (kg) Tillåtet marktryck q (kn/m 2 ) ** ** ** ** ** ** **) Fot levereras med B=2000 mm + utstickande armering. H FSM 3-1 (Utåtvända fasta hörn) L L Höjd H (mm) Längd L (mm) h H B** FSM Ett utvändigt 90 hörn till FSM 3-2 och FSM 3-3 byggs ihop med 2 st raka murar som fasas 45 i resp. kortända. FSM

20 Sockelelement Finjas Sockelelement gör dina lagerbyggnader och hallar både hållbarare och säkrare. Tack vare de isolerade sockelelementen får byggnaden en längre livslängd, eftersom de skyddar väggarna mot påkörning av truckar och lastbilar. Men de fungerar också stöldskyddande, då de gör det svårare att forcera väggen och bryta sig in i lagret. Måtten på sockelelementen kan anpassas helt efter dina önskemål, och precis som med väggelementen kan sockelelementen fås med grå borstad yta, slät yta eller med olika friläggningsalternativ. Montering görs av Finja. 20 Food4You Hässleholm

21 Ytor Sätt din personliga prägel på byggnaden genom att matcha den med omkringliggande byggnader. Du kan också ge ytorna liv genom att välja en frilagd yta med olika sorters sten i fasaden. Det finns ett stort urval av olika handgjorda ytstrukturer på ytterväggen, samtidigt som du får en slät innervägg. 21

22 Finja runt hörnet All tillverkning och försäljning sker på våra anläggningar runt om i landet, vilket medför en god tillgänglighet för dig. Vår rikstäckande närhet gör att alla i Sverige har ett Finja runt hörnet. Borensberg Göteborg Hultsfred Hässleholm Katrineholm Upplands Väsby Vara Östra Grevie På finja.se finns ytterligare information om Finja Prefab. Här finns också direktnummer och e-postadresser till våra medarbetare. Kontakta oss gärna för personlig rådgivning. Finja Prefab AB. jan FINJA PREFAB AB, Betongvägen 1, SE Finja, Tel , 22
