2 2 Lösningar för dricksvattenanläggningar och avloppsreningsverk Utbildade entreprenörer Projektering Erfarenhet VATTENTÄTNINGS- PROJEKT Innehåll Detaljarbete Produkt- system 03 _ Master Builders Solutions från BASF 04 _Vattnets egen cykel 06 _Vattenreservoarer och vattentorn 08 _Avloppsreningsverk 10 _Dricksvatten 12 _Certifieringar för dricksvatten 14 _SS/EN 1504, del 2 15 _Certifieringar enl. SS/EN 1504, del 2 17 _Absolut täthet för vatten 18 _Elasticitet och spricköverbryggning 20 _Översikt över teknologier och produkter 22 _Riskhantering: från produkter till lyckade projekt

3 Lösningar för dricksvattenanläggningar och avloppsreningsverk 3 Master Builders Solutions från BASF Byggt på samarbete. Våra Master Builders Solutionsexperter hittar innovativa och hållbara lösningar som uppfyller dina specifika behov av byggteknik. Vår globala erfarenhet och vårt globala nätverk hjälper dig att bli ramgångsrik nu och i framtiden. Master Builders Solutions I Master Builders Solutions-varumärket har BASF samlat all sin expertis för att skapa lösningar för nybyggnation, underhåll, reparation och renovering av byggnadsstrukturer. Master Builders Solutions är baserat på erfarenhet från mer än ett århundrade inom byggindustrin. Know-how och erfarenhet från BASF:s globala nätverk av byggexperter utgör kärnan hos Master Builders Solutions. Vi kombinerar de rätta elementen från vår portfölj för att lösa dina specifika utmaningar inom byggnation. Vi samarbetar tvärsöver expertis och regioner och utnyttjar den erfarenhet vi fått från otaliga byggprojekt över hela världen. Vi utnyttjar BASFteknologier såväl som vår ingående kunskap om lokala byggbehov maximalt, för att utveckla innovationer som hjälper dig att bli mer framgångsrik och att bygga hållbara konstruktioner. Master Builders Solutions-varumärkets omfattande portfölj inbegriper betongtillsatser, cementtillsatser, lösningar för anläggningar under jord, vattentäta lösningar, tätningsmassor, lösningar för betongreparationer och skydd, prestandabruk, lösningar för performance flooring.

4 4 Lösningar för dricksvattenanläggningar och avloppsreningsverk Vattenförvaltning och vattnets cykel Europa anses normalt sett ha tillräckliga vattenresurser. Vattenbrist och torka är dock på väg att bli ett vanligare och mer utbrett fenomen inom EU. Nederbörden är ojämnt fördelad, både geografiskt och årstidsmässigt, och det ökar behovet av skydd, transport och behandling av vatten. En av de viktigaste målsättningarna i EU:s vattenpolitik är dessutom att säkra tillgången på tillräckliga mängder vatten av god kvalitet och att upprätthålla det goda tillståndet hos alla vattenområden i Europa. Dessa målsättningar är en förutsättning för en effektiv vattenförvaltning Avloppsreningsverk Jordbruk Fördämning Dricksvattenframställning Lagring Stad Avsaltning Vattenavdunstning Konstbevattningskanaler Vattenledning Avloppsvatten 6. 1.

5 Lösningar för dricksvattenanläggningar och avloppsreningsverk 5 Vatten är liv! Vatten är förutsättningen för allt liv både för människor, djur och växter. Vattenresurser har alltid varit en avgörande faktor för var människor valt att bosätta sig. Kvantiteten och kvaliteten på det vatten som är tillgängligt för olika ändamål bildar grunden till befolkningens utveckling och förbättrar därmed deras livskvalitet. Skydd av vattenresurserna av ekosystem i sötvatten och saltvatten och vårt dricksvatten är därför ett av Europas miljöskyddsmål. Vatten är en bristvara! Befolkningstillväxt, utbyggnad av städer, ekonomisk utveckling och en förhöjd levnadsstandard har tillsammans medfört en ökad vattenförbrukning med vattenbrist och ökad förorening som följd. Särskilt i Sydeuropa har nederbördsmängden minskat. Den globala uppvärmningen innebär dessutom att Sydeuropa troligtvis kommer att uppleva fler och längre perioder av torka och vattenbrist. Vattnet är ojämnt fördelat! De nord- och centraleuropeiska länderna förväntas däremot få större mängder nederbörd. Detta är generellt positivt, men risken för översvämningar ökar. Akta våra vatteninfrastrukturer! Att transportera vatten från plats till plats är mycket dyrt. Infrastrukturerna förväntas fungera under längre perioder, men de påverkas långsamt av vind och väder. När det uppstår översvämningar kan vi vänta oss landerosion och skador på infrastrukturen, medan torka och ansamling av avlagringar och smuts kan påverka infrastrukturens effektivitet. Behovet att underhålla infrastrukturen har identifierats som en av de viktigaste åtgärderna för att reducera vattenförbrukningen, eftersom det förhindrar konstant läckage och vattenförlust.

6 6 Lösningar för dricksvattenanläggningar och avloppsreningsverk Dammar Dammar är några av de mest imponerande strukturer som byggts av människor. Dammar används vanligtvis för vattenförsörjning till tätorter eller för bevattning av skördar, för att avleda stora mängder avloppsvatten från gruvdrift (restprodukter), för att producera el i vattenkraftverk eller för att bidra till kontroll av eller dämpning av vattenflöden. Men dammar varar inte för evigt: Sprickbildning på grund av temperaturväxlingar eller frys-töcykel, armeringskorrosion i betongdammar, vattenerosion o.s.v. påverkar funktionaliteten och livslängden. Det är därför ett viktigt mål att hindra vatten från att tränga in i dammstrukturen för att förhindra att dammen brister på kort sikt, men också för att förhindra långsiktiga skador på grund av nedbrytning av material eller brister i strukturen. Tätning av skarvar, vattentätning uppströms eller nedströms ytor, injektering i sprickor o.s.v. är nödvändiga och vanliga vattentätningsåtgärder som, kombinerat med nödvändiga procedurer för betongreparation, säkerställer att strukturen förblir intakt. Vattentätningssystem under varumärket Master Builders Solutions från BASF uppfyller alla dessa behov. Fallhistoria: Iznájar-dammen (Spanien) Reparation och skydd genom vattentätning av utlopp mot vatten med hög sulfathalt. Projektet slutfördes 2010

7 Lösningar för dricksvattenanläggningar och avloppsreningsverk Reparation av betong Vattentätningsmembran uppströms Vattentätningsmembran nedströms Dräneringskonstruktion, vattentätning Injeksjon för vattentätning i stor skala Behandling av skarvar Våra vattentätningssystem för dammar är skräddarsydda för förhållanden med specifika krav i varje enskilt projekt. Hållbar vattentätningsbehandling för ytor uppströms och nedströms säkerställs med hjälp av det elastiska membranet MasterSeal. Betongreparationssystem och injekteringar fyller sprickor och hålrum inuti dammens struktur med MasterEmaco reparationsbruk och MasterInject-injekteringsharts och slurry-produkter. Ta kontakt med oss och dra nytta av vår världsomspännande expertis när det gäller helt pålitliga vattentätningslösningar för ditt vattenprojekt. Många lösningar, ett märke: Master Builders Solutions från BASF Cementreparation av strukturer Ultra-snabbhärdande tätningsbruk Polyuretanmembran Tejpprodukter Injekteringshartser Polymermodifierade cementbaserade membran Hartsbaserade membran Polyureamembran MasterEmaco S range MasterSeal 590 MasterSeal NP 474 MasterSeal CR 462 MasterSeal 930 MasterInject 1325 MasterInject 1330 MasterSeal 531 MasterSeal 550 MasterSeal 588 MasterSeal 6100 FX MasterSeal M 336 MasterSeal M 338 MasterSeal M 391 MasterSeal M 808 MasterSeal M 689 Användning Reparation av betong Beläggning/membran Läckagetätning Sprickinjektering Tätning av skarvar Yta Underlag Betongdammar Fyllningsdammar

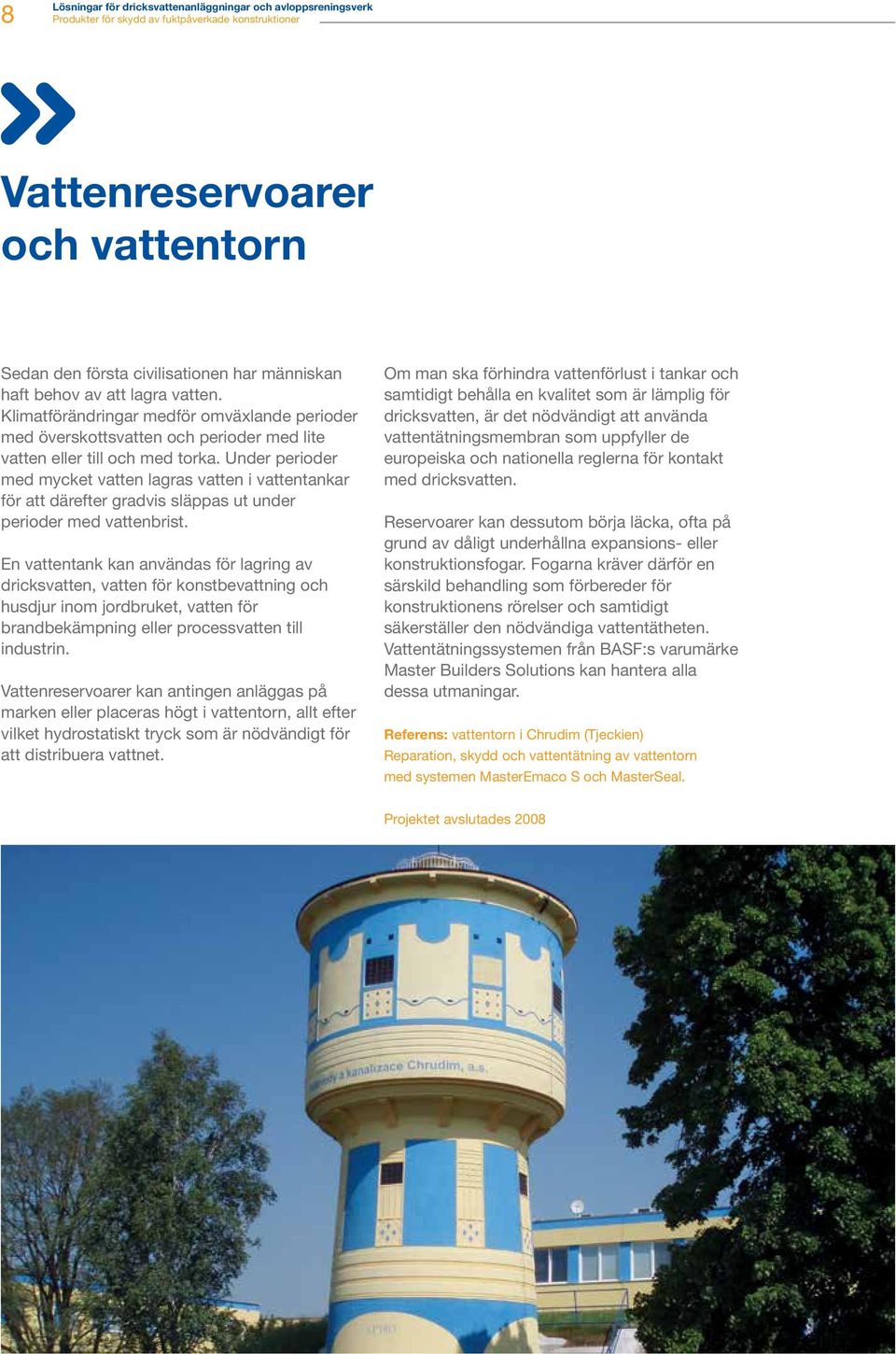

8 8 Lösningar för dricksvattenanläggningar och avloppsreningsverk Vattenreservoarer och vattentorn Sedan den första civilisationen har människan haft behov av att lagra vatten. Klimatförändringar medför omväxlande perioder med överskottsvatten och perioder med lite vatten eller till och med torka. Under perioder med mycket vatten lagras vatten i vattentankar för att därefter gradvis släppas ut under perioder med vattenbrist. En vattentank kan användas för lagring av dricksvatten, vatten för konstbevattning och husdjur inom jordbruket, vatten för brandbekämpning eller processvatten till industrin. Vattenreservoarer kan antingen anläggas på marken eller placeras högt i vattentorn, allt efter vilket hydrostatiskt tryck som är nödvändigt för att distribuera vattnet. Om man ska förhindra vattenförlust i tankar och samtidigt behålla en kvalitet som är lämplig för dricksvatten, är det nödvändigt att använda vattentätningsmembran som uppfyller de europeiska och nationella reglerna för kontakt med dricksvatten. Reservoarer kan dessutom börja läcka, ofta på grund av dåligt underhållna expansions- eller konstruktionsfogar. Fogarna kräver därför en särskild behandling som förbereder för konstruktionens rörelser och samtidigt säkerställer den nödvändiga vattentätheten. Vattentätningssystemen från BASF:s varumärke Master Builders Solutions kan hantera alla dessa utmaningar. Referens: vattentorn i Chrudim (Tjeckien) Reparation, skydd och vattentätning av vattentorn med systemen MasterEmaco S och MasterSeal. Projektet avslutades 2008

9 Lösningar för dricksvattenanläggningar och avloppsreningsverk Vattentätning av tak Betongreparation Invändigt vattentätningsmembran Utvändigt vattentätningsmembran Hålkärl Fogtätning Invändig fogtätning med fuktexpanderande fogband Våra vattentätningssystem för reservoarer och vattentorn bevarar och skyddar vårt vatten ytterligare. MasterSeal-vattentätningsmembran, antingen cement- eller plastbaserade, ger en ekonomiskt fördelaktig vattentätning av betongoch murverkskonstruktioner och förhindrar på så sätt vattenförlust. De är dessutom certifierade för kontakt med dricksvatten och skyddar alltså kvaliteten på vattnet vi dricker. MasterSeal-tätningsprodukter fulländar vattentätningssystemet med en hållbar fogbehandling. Prata med oss och dra fördel av vår globala expertis med fullt pålitliga vattentätningslösningar för ditt vattenprojekt. Flera lösningar, ett varumärke: Master Builders Solutions från BASF Reparation av cementbaserade konstruktioner Ultra-snabbhärdande vattentätningsbruk MasterEmaco S-serien Fogprodukter av polyuretan Fogband Fuktexpanderande elastiska fogmassor Injekteringsharts Polymermodifierade cementbaserade mem-bran Membran baserade på plastbaserade hartser Polyuretan- och hybridmembran MasterSeal 590 MasterSeal NP 474 MasterSeal 930 MasterSeal 912 MasterSeal 910 MasterInject 1325 MasterInject 1330 MasterSeal 531 MasterSeal 550 MasterSeal 588 MasterSeal M 391 MasterSeal M 808 MasterSeal M 860 Användning Tätning av fogar Underlag Betongreparation Ytbehandling/membran Läckagestopp Hålkärl Förankringar Sprickinjektering Invändigt Yta Betongväggar Murverk Betonggolv Reservoartak (utvändigt)

10 10 Lösningar för dricksvattenanläggningar och avloppsreningsverk Avloppsreningsverk Några av de tuffaste och mest krävande villkoren för byggmaterial hittar man i kloaksystem och avloppsvattenrening. Här gäller de vanliga långsiktiga problemen för armerad betong: Karbonatisering till följd av exponering för CO2 eller surt regn medför korrosion av armeringen och avflagningar av betong, omfattande frost- och töperioder medför avflagningar på ytor och nedbrytning och ett tunt täckskikt och en ringa betongproportionering påverkar tillsammans konstruktionens hållbarhet. Dessutom exponeras avloppsreningsverken för en helt ny rad aggressiva förhållanden. Forsande vattenströmmar och uppslammade torrsubstanser medför erosion och slitage, medan den kemiska påverkan från en hög sulfatnivå och biogen syrabildning skapar en aggressiv miljö. Detta kan medföra en snabb nedbrytning av betongytor och korrosion av betongens armering och stålkonstruktioner. Vattentätningssystemen från BASF:s varumärke Master Builders Solutions kan hantera alla dessa utmaningar. Referens: EDAR El Carambolo i Sevilla (Spanien) Vattentätning, reparation och skydd av primär sedimenteringstank på avloppsreningsverk med bruket MasterEmaco S och MasterSeal M 336. Projektet avslutades 2009

11 Lösningar för dricksvattenanläggningar och avloppsreningsverk Betongreparation Vattentätningsmembran Fogar Hålkärl Invändig fogtätning med fuktexpanderande fogband Våra vattentätningssystem för avloppsreningsverk har en pålitlig kemikalieresistens där det är nödvändigt. MasterSeal-vattentätningsmembranen är speciellt utvecklade för denna aggressiva miljö. Avloppsvattents kemiska och mekaniska aggressivitet skadar betongkonstruktionerna som kräver en professionell ytbehandling med vårt reparationsbruk MasterEmaco och vårt injektionsharts MasterInject. Prata med oss och dra fördel av vår globala expertis med fullt pålitliga vattentätningslösningar för ditt vattenprojekt. Flera lösningar, ett varumärke: Master Builders Solutions från BASF Reparation av cementbaserade konstruktioner Ultra-snabbhärdande vattentätningsbruk Fogprodukter av polyuretan Fogprodukter av polysulfider Fogband Fuktexpanderande elastiska fogmassor Injekteringsharts Kapillär vattentätning Polymermodifierade cementbaserade membran Membran baserade på plastbaserade hartser MasterEmaco S-serien MasterSeal 590 MasterSeal NP 474 MasterSeal CR 462 MasterSeal CR 170/CR 171 MasterSeal 930 MasterSeal 912 MasterSeal 910 MasterInject 1325 MasterInject 1330 MasterSeal 501 MasterSeal 531 MasterSeal 550 MasterSeal 588 MasterSeal M 310 MasterSeal M 336 MasterSeal M 338 MasterSeal M 391 MasterSeal M 808 Tätning av fogar Underlag Användning Kemikalieresistens Betongreparation Ytbehandling/membran Tätning av läckage Lister/hålkärl Förankringar Sprickinjektering Invändigt Yta Betongväggar Murade väggar Betonggolv Reservoartak (utvändigt) Låg Medel Hög

12 12 Lösningar för dricksvattenanläggningar och avloppsreningsverk Dricksvatten I Europa finns det två grundläggande lagar om produkter i kontakt med dricksvatten. Den första berör själva dricksvattnets kvalitet (Rådets direktiv 98/83/EC, dricksvattendirektivet), och den andra är Kommissionens direktiv 2002/72/EC om plastmaterial som är avsedda att komma i kontakt med livsmedel. Båda dessa direktiv har omsatts till lokal lagstiftning i alla EU-länder och utgör det absoluta minimikravet för alla. Användningen och upprätthållandet av dessa direktiv hänger dock även ihop med den befintliga lokala lagstiftningen som kan omfatta ytterligare krav eller strängare krav. Rådets direktiv 98/83/EC Dricksvattendirektivet Detta direktiv berör dricksvattnets kvalitet och omfattar upp till 48 mikrobiologiska och kemiska parametrar som ska kontrolleras regelbundet. Vid EU-medlemsstaternas omsättning av dricksvattendirektivet till deras egna nationella lagstiftning kan de införa ytterligare krav, t.ex. införa reglering av flera ämnen som är relevanta i deras områden eller fastställa högre standarder. Medlemsländerna får dock inte införa lägre standarder, då skyddet av människors hälsa ska vara detsamma i hela EU.

13 Lösningar för dricksvattenanläggningar och avloppsreningsverk 13 Kommissionens direktiv 2002/72/EC och Kommissionens förordning nr 10/2011 om plastmaterial i kontakt med livsmedel Direktiv 2002/72/EC (som har ändrats betydligt sex gånger) gäller endast för plastmaterial (eller polymermaterial) som är avsedda att komma i kontakt med livsmedel. I detta direktiv betraktas vatten som ett livsmedel. I Kommissionens förordning nr 10/2011 har de överflödiga och föråldrade delarna i direktivet 2002/72 och efterföljande ändringar samlats och tagits bort. Även om några länder har egna positivlistor, innehåller denna förordning listor över godkända monomerer och andra utgångssubstanser som kan användas för framställning av plastmaterial och -föremål och som styrs av förordningens restriktioner. I förordningen har dessutom de högsta sammanlagda migrationsgränserna samt specifika migrationsgränser för enskilda beståndsdelar angetts. Förordning nr 10/2011 upphäver direktiv 2002/72/EC, men ger materialtillverkarna tillstånd att fortsätta använda försäkringar om överensstämmelse baserat på det gamla direktivet i fem år, om inte det sker väsentliga förändringar i tillverkningen eller nya vetenskapliga uppgifter framkommer.

14 14 Lösningar för dricksvattenanläggningar och avloppsreningsverk Certifieringar för dricksvatten Våra produkter har testats och certifierats för användning i kontakt med dricksvatten enligt särskild nationell lagstiftning baserad på europeiska direktiv. Här följer en översikt över våra senaste certifieringar: Produkt Provningsinstitut Standard/procedur MasterSeal 531 MasterSeal 501 MasterSeal 550 MasterSeal 588 MasterSeal M 338 (tidigare Masterseal 138) MasterSeal M 391 MasterSeal M 808 (tidigare Masterseal 608 A) MasterSeal 930 (tidigare Masterflex 3000) MasterSeal NP 474 (tidigare Masterflex 474) Polymermodifierat cementbaserat membran Kapillär vattentätning Polymermodifierat cementbaserat membran Polymermodifierat cementbaserat membran Membran baserat på plastbaserade hartser Membran baserat på plastbaserade hartser Membran baserat på plastbaserade hartser Fogband Polyuretanfogar Applus+ RD 140 (dricksvattendirektivet) EPAL (Portugal) BS 6920 Center Hygienic Laboratories Ceské Budéjovice (Tjeckien) OTEC (Spanien) Sundhedsministeriets dekret 409/2005 RD 118 (plastdirektivet) Water Quality Center BS 6920 Applus+ RD 140 (dricksvattendirektivet) EPAL (Portugal) BS 6920 BELGAQUA Hydrocheck WRC (Storbritannien) BS 6920 DWI (Storbritannien) Forordning 31 (dricksvattendirektivet) WRC (Storbritannien) BS 6920 CHELAB Decreto legislativo n 27 (dricksvattendirektivet) Applus+ Applus+ OTEC EPAL (Portugal) BS 6920 ELLETIPI Decreto Ministerio Salute 174 AIMPLAS WRAS BS 6920 RD 866 (plastdirektivet) WRc-NSP BS 6920 OTEC (Spanien) RD 866 (plastdirektivet) Kantonales Labor Zürich Schweizer Lebensmittelbuch, kapitel 48 Applus+ Applus+ ELLETIPI Decreto Ministerio Salute 174

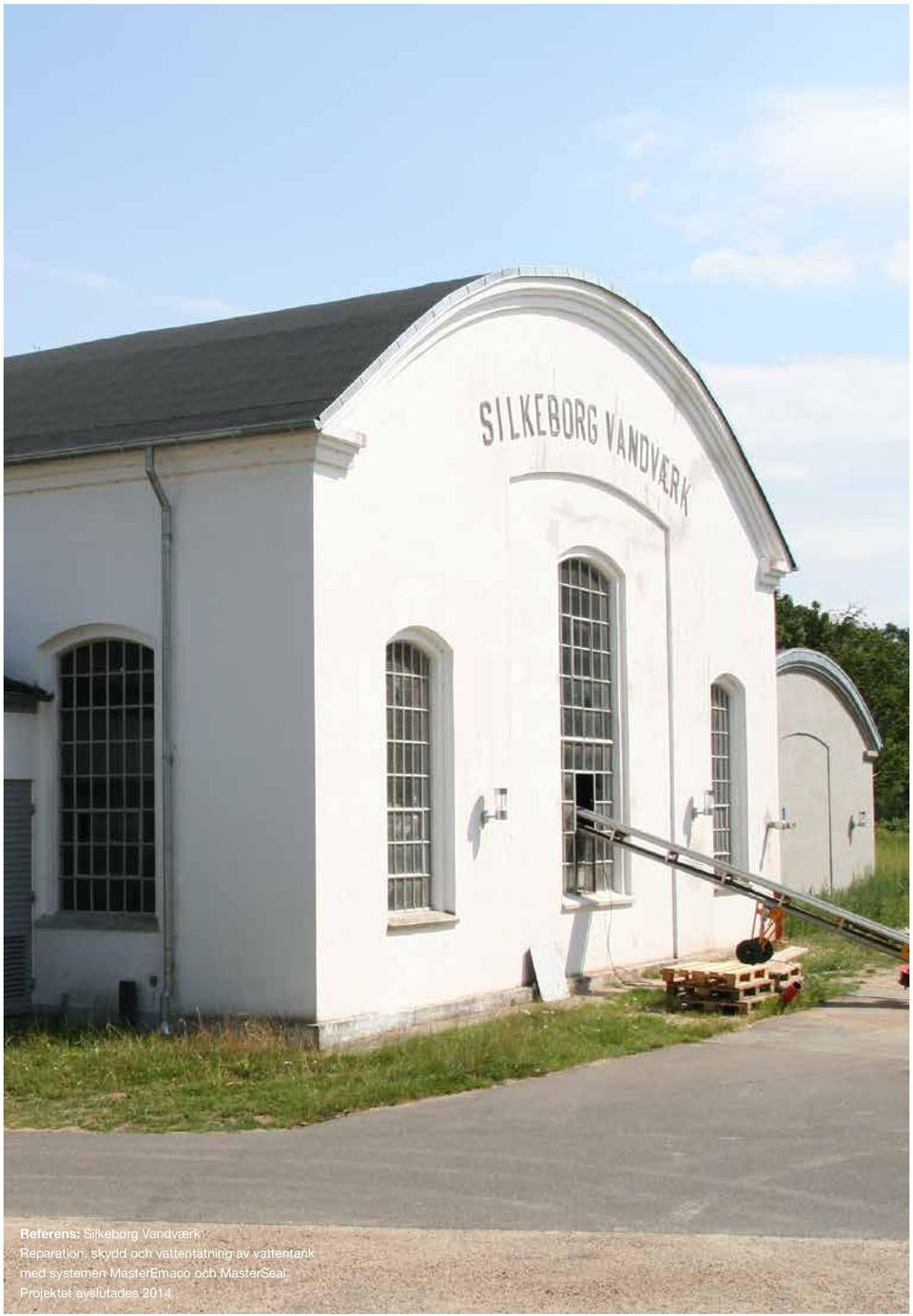

15 Lösningar för dricksvattenanläggningar och avloppsreningsverk 15 Referens: Silkeborg Vandværk Reparation, skydd och vattentätning av vattentank med systemen MasterEmaco och MasterSeal. Projektet avslutades 2014

16 16 Lösningar för dricksvattenanläggningar och avloppsreningsverk SS/EN 1504, del 2 Den europeiska standarden SS/EN 1504 med titeln "Betongkonstruktioner produkter och system för skydd och reparation" är riktad till alla som är involverade i reparation av betong. SS/EN 1504 berör alla aspekter av reparationsoch/eller skyddsprocessen, däribland: definitioner och reparationsprinciper behovet av noggrann identifiering av orsaker till skador före specificering av reparationsmetod ingående förståelse för kundens behov krav på produktegenskaper och provningsmetoder kontroll av fabrikstillverkning och utvärdering av överensstämmelse, däribland CE-märkning påföringsmetoder på byggplatsen och kvalitetskontroll av utfört arbete Den europeiska standarden SS/EN 1504 består av 10 delar som utgör separata dokument. Tillsammans utgör de en resurs för de projekterande ingenjörerna, entreprenörerna och de materialtillverkande företagen. I SS/EN 1504, del 2, finns specifikationer för produkter/system för ytskydd av betong, däribland: Hydrofob impregnering (H) Behandling av betongen för att uppnå en vattenavvisande yta. Försegling (F): Behandling av betongen för att reducera ytporositeten och stärka ytan. Ytbehandling (O): Behandling som ger betongens yta ett obrutet, skyddande skikt. Här varierar tjocklekarna normalt mellan 0,1 mm och 5,0 mm. När ytskiktet är obrutet används denna typ av behandling även ofta som vattentätningsmembran.

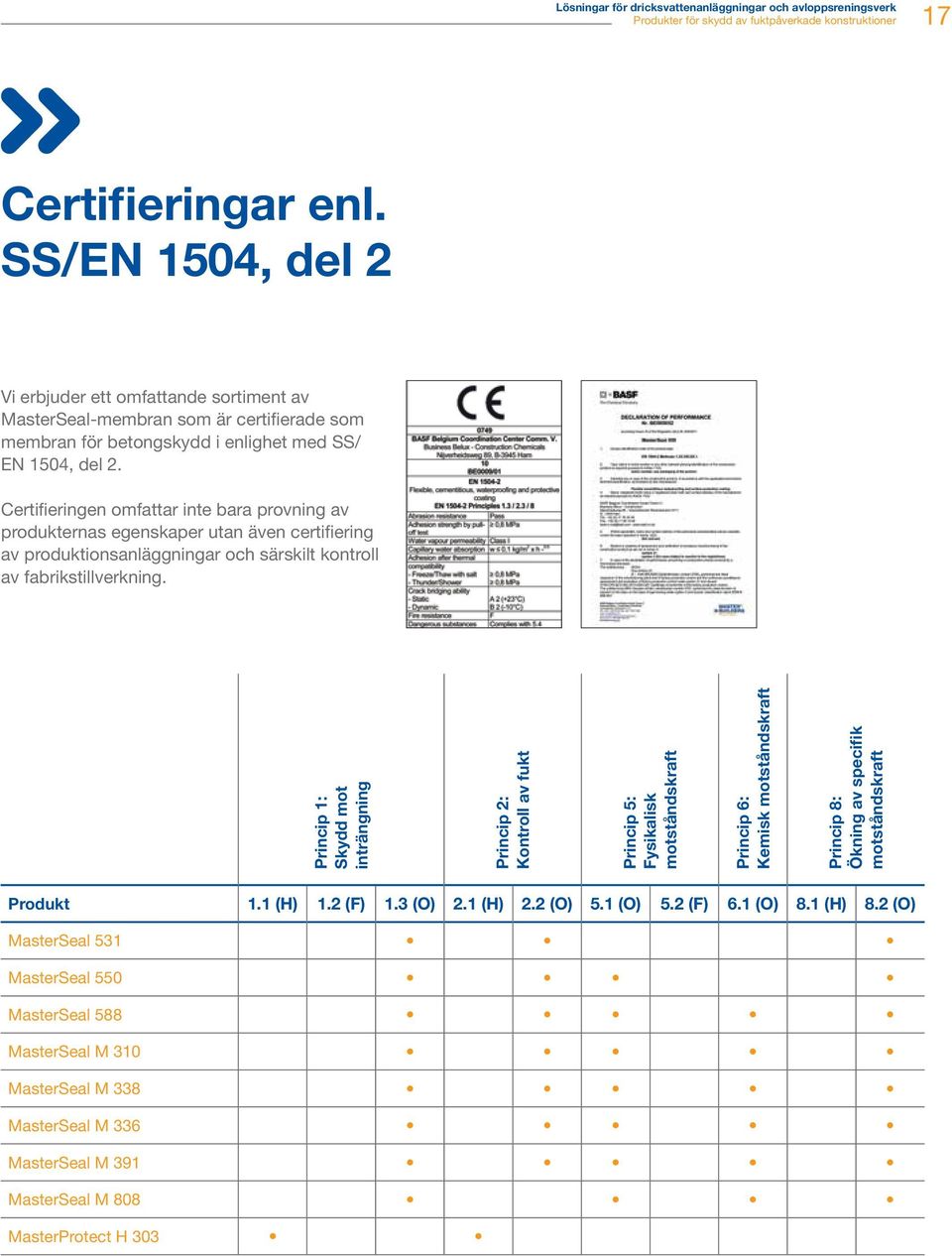

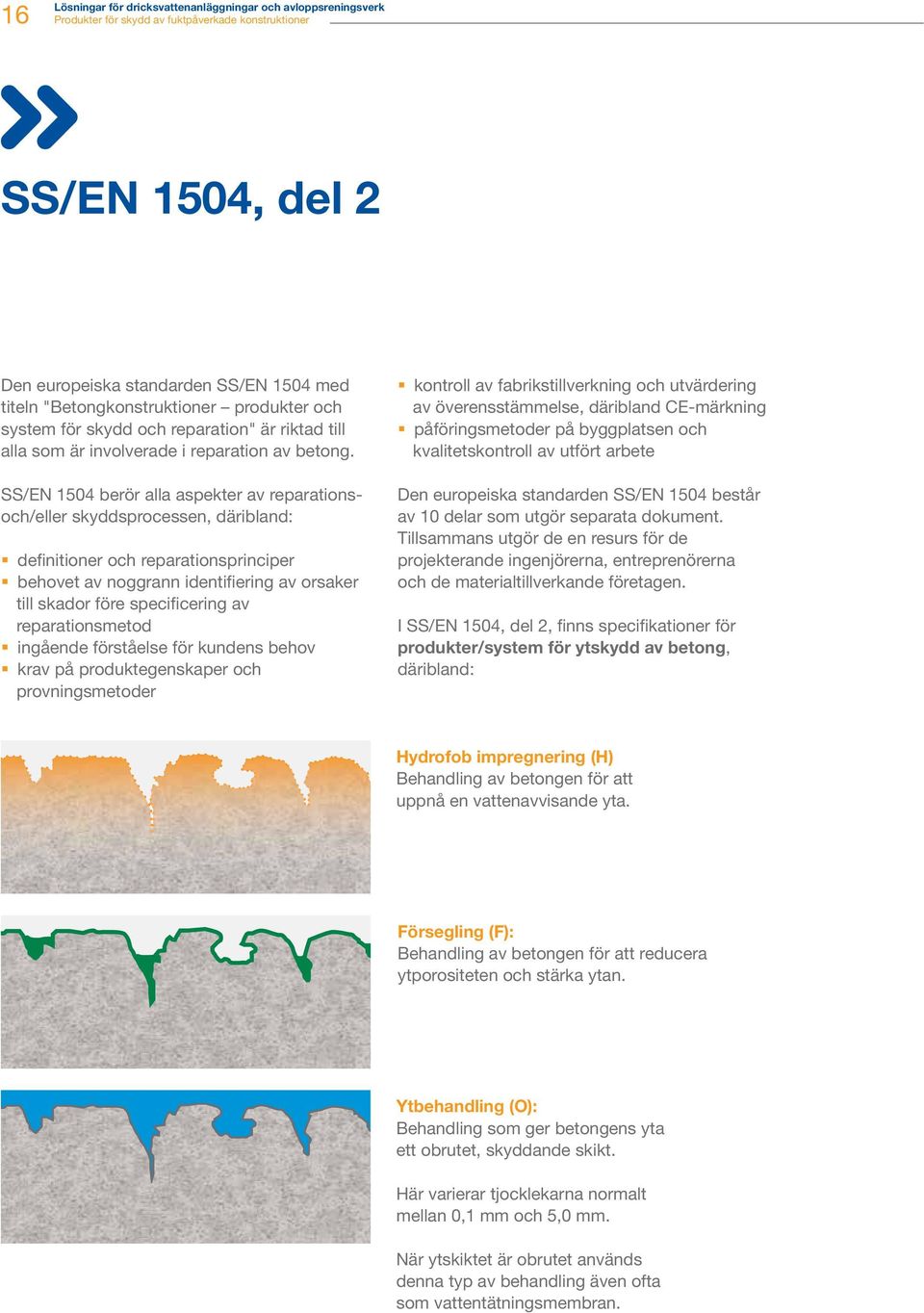

17 Lösningar för dricksvattenanläggningar och avloppsreningsverk 17 Certifieringar enl. SS/EN 1504, del 2 Vi erbjuder ett omfattande sortiment av MasterSeal-membran som är certifierade som membran för betongskydd i enlighet med SS/ EN 1504, del 2. Certifieringen omfattar inte bara provning av produkternas egenskaper utan även certifiering av produktionsanläggningar och särskilt kontroll av fabrikstillverkning. Princip 1: Skydd mot inträngning Princip 2: Kontroll av fukt Princip 5: Fysikalisk motståndskraft Princip 6: Kemisk motståndskraft Princip 8: Ökning av specifik motståndskraft Produkt 1.1 (H) 1.2 (F) 1.3 (O) 2.1 (H) 2.2 (O) 5.1 (O) 5.2 (F) 6.1 (O) 8.1 (H) 8.2 (O) MasterSeal 531 MasterSeal 550 MasterSeal 588 MasterSeal M 310 MasterSeal M 338 MasterSeal M 336 MasterSeal M 391 MasterSeal M 808 MasterProtect H 303

18 18 Lösningar för dricksvattenanläggningar och avloppsreningsverk Absolut täthet för fukt och vatten De grundläggande parametrarna som är relevanta för ett vattentätningsmembrans kvalitet är dess absoluta täthet för vatten och fukt, det vill säga mätning av mängden vatten som passerar genom membranet samt dess elasticitet i förhållande till förmågan att överbrygga sprickor i underlaget. Absolut täthet för positivt vattentryck Detta avser ett membrans förmåga att tåla ett känt hydrauliskt tryck direkt på det exponerade membranet som är fäst på betongen, vilket t.ex. typiskt kan vara på den invändiga beläggningen i en tank eller behållare. Funktionstest kan utföras med hjälp av typiska metoder för betongprovning (SS/EN 12390/8) vid det angivna vattentrycket (t.ex. 3 bar som är trycket från en vattenpelare på 30 m). Absolut täthet för negativt vattentryck Detta avser ett membrans förmåga att tåla ett definierat hydrauliskt tryck genom den betong som membranet anbringats på. Ett utvändigt membran på en reservoar under marken kan t.ex. ha både ett positivt tryck från grundvattnet och ett negativt tryck från vattnet i tanken. Funktionstest utförs med hjälp av typiska metoder för betongprovning, t.ex. UNI 8298/8, vid ett visst vattentryck (t.ex. 1 bar som är trycket från en vattenpelare på 10 m). En hög tvärbindning och packningstäthet och användningen av de bästa polymererna är de viktigaste komponenterna i beredningen som säkerställer vattentätning med MasterSealmembran även vid högt vattentryck.

19 Lösningar för dricksvattenanläggningar och avloppsreningsverk 19 Elasticitet och spricköverbryggning Det är ett allmänt missförstånd att flexibilitet och elasticitet är synonyma begrepp. Även om dessa två egenskaper är förbundna med varandra, är den bästa mätningen av spricköverbryggande egenskaper mer relaterad till elasticitet än till flexibilitet. Elasticitet är ett membrans förmåga att absorbera rörelser i underlaget utan att det uppstår skador i form av t.ex. sprickor eller delaminering. Elasticitetsmätningen ger dock inte i sig själv en verklig indikation på membranets egenskaper när membranet applicerats på ett underlag med fullständig vidhäftning. Mer information kan fås från spricköverbryggningstester, antingen genom statisk mätning (SS/EN , metod A) eller dynamisk mätning (SS/EN , metod B). MasterSeal-membran är elastiska och det kan finnas specifika data baserade på dessa provningsmetoder på följande sidor och i produktbladen. Flexibilitet: Produkten kan böjas utan att skadas Provning av statisk spricköverbryggning enl. SS/EN (metod A) Spricköverbryggning: Produkten kan hålla för sprickor i underlaget Provning av dynamisk spricköverbryggning enl. SS/EN (metod B)

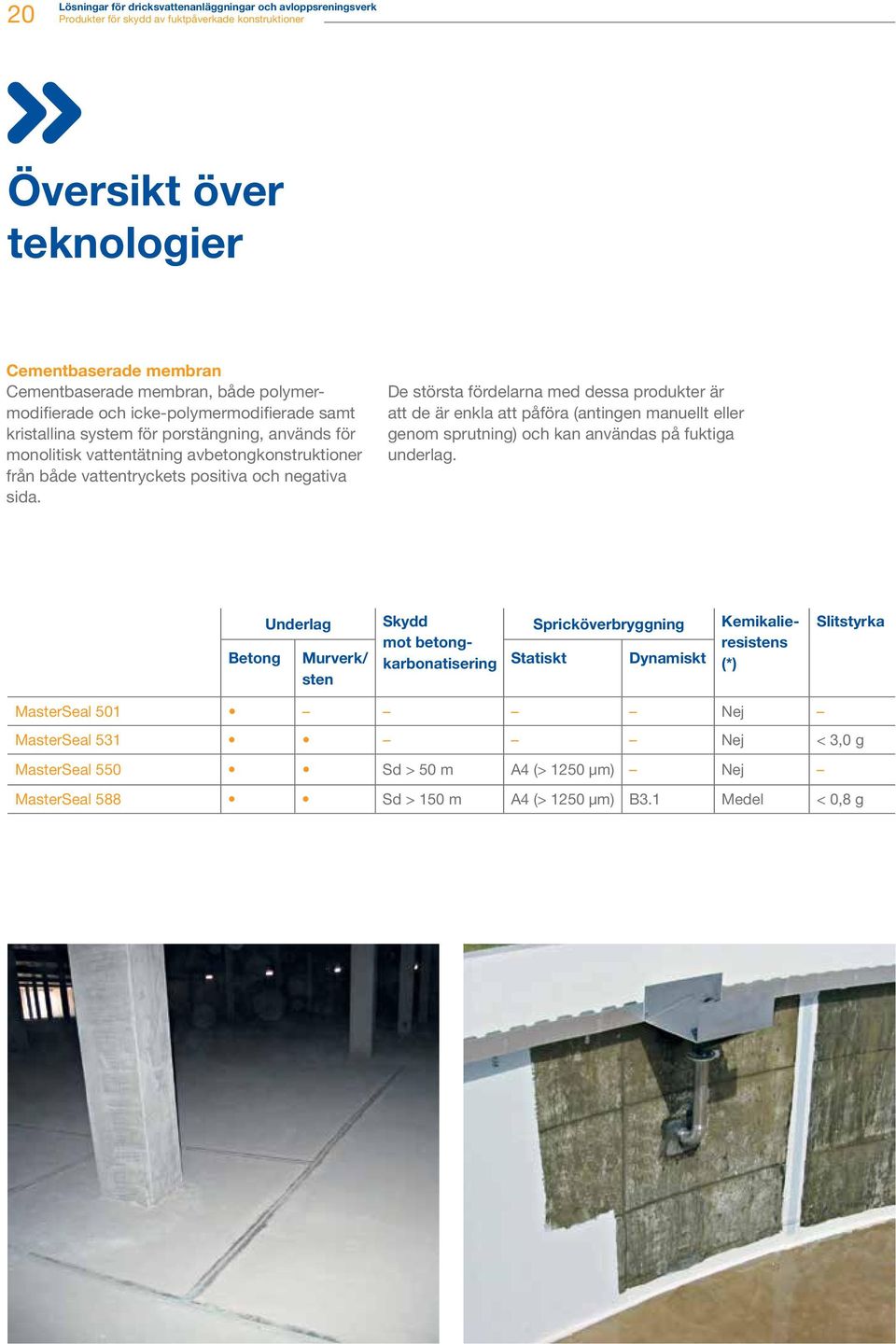

20 20 Lösningar för dricksvattenanläggningar och avloppsreningsverk Översikt över teknologier Cementbaserade membran Cementbaserade membran, både polymermodifierade och icke-polymermodifierade samt kristallina system för porstängning, används för monolitisk vattentätning avbetongkonstruktioner från både vattentryckets positiva och negativa sida. De största fördelarna med dessa produkter är att de är enkla att påföra (antingen manuellt eller genom sprutning) och kan användas på fuktiga underlag. Betong Underlag Murverk/ sten Spricköverbryggning Statiskt Dynamiskt Skydd mot betongkarbonatisering Kemikalieresistens (*) Slitstyrka MasterSeal 501 Nej MasterSeal 531 Nej < 3,0 g MasterSeal 550 Sd > 50 m A4 (> 1250 μm) Nej MasterSeal 588 Sd > 150 m A4 (> 1250 µm) B3.1 Medel < 0,8 g

21 Lösningar för dricksvattenanläggningar och avloppsreningsverk 21 Epoxi-, polyuretan- och polyureabaserade membran Epoxi- och polyuretanbeläggningar används på mekanisk belastning. Dessa produkter är betongkonstruktioner som utsätts för mycket särskilt hållbara och kan användas för många tuffa villkor, t.ex. kemisk påverkan eller olika ändamål. Betong Underlag Murverk/ sten Statiskt Revneoverbygning Dynamiskt Kemikalieresistens (*) Slitstyrka MasterSeal M 310 Sd > 300 m A1 (> 100 µm) Medel < 0,4 g MasterSeal M 336 Sd > 1200 m A3 (> 500 µm) B2 Medel < 0,3 g MasterSeal M 338 Sd > 500 m Medel < 0,2 g MasterSeal M 391 Sd > 50 m Medel < 0,2 g MasterSeal M 808 (**) A4 (> 1250 µm) Hög (**) Fogar Konstruktioner rör på sig och för att tillåta dessa rörelser måste konstruktionerna delas upp i flera delar med hjälp av expansionsfogar. Andra fogar bildas i konstruktionsprocessen, t.ex. när betonggjutningen avbryts så att det uppstår en gjutfog. Dessa fogar stör membranets kontinuitet och ska tätas för att förhindra vattenläckage. Vi erbjuder ett komplett sortiment av tätningsprodukter och band som skapar vattentäta fogar och är helt kompatibla med våra vattentätningsmembraner. Betong Underlag Murverk/ sten Kemikalieresistens (*) Inkapsling av vatten Vattenexponering MasterSeal NP % Medel MasterSeal CR % Hög MasterSeal CR 170/ % Hög MasterSeal 930 Låg Skydd mot betongkarbonatisering Rörelsekapacitet Dricksvatten Avloppsvatten Havsvatten (*) Se tabeller för kemikalieresistens i produktbladet (**) Se produktbladet

22 22 Lösningar för dricksvattenanläggningar och avloppsreningsverk Riskhantering: från produkter till lyckade projekt Denna guide illustrerar vattentätning av en konstruktion för lagring eller behandling av vatten. Oavsett vilket område som ska behandlas är flera komponenter nödvändiga. Den rätta produktkombinationen och -kompatibiliteten är avgörande för att säkerställa produkternas egenskaper. Mot bakgrund av vår globala kunskap om byggnadsfysik och vår erfarenhet och referenser inom reparation och vattentätning av konstruktioner, vet vi att riskhantering är ett relevant ämne inom byggbranschen. Det krävs pålitlighet i alla avseenden däribland produkter, kompletta lösningar (från membran till produkter till detaljarbete), professionell vägledning och professionellt utförande m.m. Orsakerna till konstruktionsfel och sannolikheten att dessa kommer att uppstå har identifierats genom en rad undersökningar i Europa och har resulterat i fyra grundläggande felkategorier: projektering, konstruktion, material samt användning och underhåll. Material 11 % Utförande 40 % Användning och underhåll 10 % Projekt 39 % Ägare, investerare, huvudentreprenörer och ingenjörer har för att styra dessa risker och säkra sina investeringar först och främst användning för kompletta vattentätningslösningar som levereras av en pålitlig producent. Riskhantering från BASF fokuserar på att minska sannolikheten för att de identifierade orsakerna till skadorna uppstår: Detaljerad analys av behov samt genomgång av specifikationer och ritningar för att säkerställa en perfekt vattentätning. Förbättrad planering av vattentätningens pålitlighet med definierade produktsystem som inte bara omfattar vattentätningsmembran utan även produkter för detaljarbete såsom fogar, sprickinjektering, reparation av underlag m.m. Uppnående av en större säkerhet för det tekniska utförandet och projekterad hållbarhet via ett skickligt hantverksmässigt utförande. Utförande med hjälp av entreprenörer som rekommenderas av BASF

23 1 Erfarenhet: Våra Master Builders Solutionsspecialister löser utmaningar på byggplatser i hela världen. Detta har dokumenterats genom vår omfattande referenslista. 2 Utbildade entreprenörer: BASF:s systempartner har genomgått ett intensivt och löpande träningsprogram och erbjuder pålitligt och professionellt utförande av arbetet. Detta säkerställer ett framgångsrikt utförande av arbetet och konstruktioner som är funktionsdugliga på lång sikt. 2 Utbildade entreprenörer Projektering 1 Erfarenhet Detaljarbete 5 RISKHANTERING FÖR VATTENTÄTNINGS- PROJEKT Produkt- system Projektering och specificering: Våra Master Builders Solutionsspecialister hjälper till med analysoch projekteringsprocessen och sätter ihop enskilda produkter till kompletta systemlösningar. 5 Detaljarbete: Vi har kunskap om de produkter och lösningsmetoder, däribland detaljer (fogar, skarvar, genomföringar osv.), som är nödvändiga och som ofta försummas trots att de utgör de mest sårbara ställena. 4 Produktsystem: För detta och alla övriga avsedda användningar krävs produkter med utmärkta funktionsegenskaper och det är alltid viktigt att produkterna har utvecklats och därmed certifierats för det specifika avsedda ändamålet. Vårt omfattande sortiment av vattentätningssystem i Master Builders Solutions har dokumenterats och certifierats i olika europeiska länder för att kunna användas vid vattentätning av olika områden inom byggnation.
