AB CHRISTIAN FREDRIKSSON VERKSTAD OCH KONTOR BYGGNADSBESKRIVNING. Vårby 44:4

Transkript

1 Vårby 44:4 AB CHRISTIAN FREDRIKSSON VERKSTAD OCH KONTOR BYGGNADSBESKRIVNING E. PLATSGJUTNA KONSTRUKTIONER F. MURVERK G. KONSTRUKTIONER AV MONTERINGSFÄRDIGA ELEMENT H. KONSTRUKTIONER AV LÄNGDFORMVAROR I. SKIKT AV TERMOISOLERVAROR M M I HUS OCH GRUNDKONSTRUKTIONER TILL HUS J. SKIKT AV BYGGPAPP; TÄTSKIKTSMATTA; ASFALT; DUK; PLASTFILM; PLAN PLÅT; ÖVERLÄGGSPLATTOR E D K. SKIKT AV SKIVOR L. PUTS; MÅLNING; SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNINGAR M M M. SKIKT AV BELÄGGNINGS- OCH BEKLÄDNADSVAROR I HUS N. KOMPLETTERINGAR AV SAKVAROR X. INREDNINGAR OCH UTRUSTNINGAR Denna beskrivning ansluter till AMA Hus 11 A-KONSULT 20xx-08-31

2 E ES ESB ESB.1 PLATSGJUTNA KONSTRUKTIONER PLATSGJUTNA KONSTRUKTIONER I HUS FORMAR FÖR BETONGGJUTNING I HUS Formar av valfri typ Valfri formtyp får användas till konstruktioner som skall motfyllas eller förses med beklädnad ESB.2 ESB.7 ESB.74 Formar av skivor Formar till kanal eller slits samt matriser och lister i form Lister i form ESB.741 Trekantslister i form Utgående synliga hörn fasas med 19mm ESC ESC.2 ARMERING, INGJUTNINGSGODS, FOGBAND M M I HUS Ingjutningsgods m m i platsgjuten betongkonstruktion Innan betonggjutning utförs ska entreprenören förvissa sig om att inga installationsdelar saknas samt tillse att de monteras rätt. Ingjutningsgods av icke rostfritt stål ska vara rostskyddat på ej motgjuten sida. ESE BETONGGJUTNINGAR I HUS UTFÖRANDEFÖRESKRIFTER: Gjutfogar utförs enligt föreskrifter på arbetsritning ESE.1 ESE.14 Grundkonstruktioner av platsgjuten betong Hela grundplattor av platsgjuten betong ESE.143 Hela grundplattor av platsgjuten betong som färdigt golv

3 ESE.1431 Hela grundplattor med stålglättad färdig golvyta Platta på mark vakuumbehandlas och stålglättas ESE.18 Diverse grundkonstruktioner av platsgjuten betong Kulvert utförs med betong I std K30, vattentät. Bottenplatta stålglättas i samband med gjutning. Bjälklaget brädrives i samband med gjutning. ESE.8 ESE.81 Diverse betonggjutningar i hus Undergjutningar ESE.812 Undergjutningar av maskinfundament Efter maskinmontage ska undergjutning ske med Betec eller likvärdigt enligt fabrikantens anvisningar. ESE.82 Fastgjutningar med betong Fastgjutning av bultar i toleransklass i maskinfundament ska ske med Betec eller likvärdigt enligt fabrikantens anvisningar. ESE.84 Fundament av betong för kompletteringsenhet, apparat e d Fundament av betong II K25. Armering i kvalitet Ks40. F MURVERK UTFÖRANDEFÖRESKRIFTER: Murverk utförs i klass II med murbruk i kvalitetsgrupp B. För inmurningsgods gäller föreskrifter under ESC.2 ingjutningsgods. FS FSG MURVERK I HUS MURVERK AV TEGEL I HUS MATERIAL OCH VARUFÖRESKRIFTER: Fasadtegel ska vara gult slätt. UTFÖRANDEFÖRESKRIFTER: Över öppningar inlägges förspända tegelskift. Mur förankras med 4 st tegelförankringsspik/m 2.

4 Fogning av fasadtegel utförs i samband med murningen. Fogning ska vara slät. Innerväggar utförs med fogad baksida. Fasadtegel muras i löpförband FSG.2 FSG.22 G Väggar av tegel Väggar av fasadtegel KONSTRUKTIONER AV MONTERINGSFÄRDIGA ELEMENT Lagning av skadade element får utföras först efter beställarens godkännande och ska utföras så att ytstruktur och färg överensstämmer med omgivande ytor. GS KONSTRUKTIONER AV MONTERINGSFÄRDIGA ELEMENT I HUS TOLERANSER: Ytojämnheter klass 2 enligt tabell G/1. Tillverknings- och byggtoleranser klass 3 enligt tabell G/2-G/9 GSC.2 GSC.4 GSC.41 GSC.42 H HS HSB Grundkonstruktioner av betongelement Konstruktioner av förtillverkade betongpelare, betongbalkar e d Konstruktioner av förtillverkade betongpelare Konstruktioner av förtillverkade betongbalkar KONSTRUKTIONER AV LÄNGDFORMVAROR KONSTRUKTIONER AV LÄNGDFORMVAROR I HUS KONSTRUKTIONER AV LÄNGDFORMVAROR AV METALL I HUS

5 HSB.1 Konstruktioner av längdformvaror av allmänt konstruktionsstål MATERIAL OCH VARUFÖRESKRIFTER Stål ska vara av lägst kvalitet SIS halvtätat där ej annat anges. Ej varmförzinkat eller ingjutet stål ska rostskyddsbehandlas. Förzinkning utförs som varmförzinkning enligt LDS.11 då inget annat anges på ritning eller i beskrivning. Bättringsmålning utförs med zinkepoxi till minst samma tjocklek som det förzinkade skiktet. HSB.11 Pelare och väggstommar av stålprofil HSB.111 Väggstommar av stålprofil HSB.1121 Väggstommar av stålplåtsreglar för beklädnad Varmförzinkas enligt leverantörens standard. HSB.12 Bjälklagsstommar av stålprofil HSB.123 Balkar av stålprofil till bjälklag HE200A HSB.16 Kompletteringar av stålprofil HSB.163 Kompletteringar av stålprofil till vägg Portomfattning UNP 160 HSB.165 Kompletteringar av stålprofil till yttertak eller ytterbjälklag 1,2mm varmförzinkad plåt enligt ritning HSD HSD.1 KONSTRUKTIONER AV LÄNGDFORMVAROR AV TRÄ I HUS Konstruktioner av längdformvaror av furu eller gran MATERIAL OCH VARUFÖRESKRIFTER: Konstruktionsvirke ska vara av kvalitet ö-virke. Virke till syll och reglar på tak ska vara tryckimpregnerat.

6 HSD.11 Syllar, stolpverk, regelstommar m m HSD.111 Syllar till stolpverk, regelstommar m m Syll 45x150 till plåtvägg förankras i betong med skjutspik Syll 45x120 till träregelvägg förankras i betong med expanderskruv M8 c600 HSD.12 Bjälklag, underslag, uppregling och undergolv HSD.122 Bjälkar HSD.13 Taklag, skärmtak och inbrädning HSD.131 Taklag HSD.1312 Fribärande takstolar Fackverkstakstolar enligt ritning HSD.132 Stommar till skärmtak, entrétak o d HSD.133 Inbrädning o d av yttertak HSD.1331 Inbrädning av yttertak råspontade bräder HSD.1334 Inklädnader av taksprång träpanel HSD.134 Inbrädning av skärmtak, entrétak o d HSD.14 Kompletteringar av längdformvaror av furu eller gran till yttertak HSD.144 Diverse kompletteringar av längdformvaror av furu eller gran till yttertak HSD.15 Kompletteringar av längdformvaror av furu eller gran till vägg eller innertak HSD.153 Paneler som underlag för beklädnad HSD.1531 Glespanel som underlag för beklädnad HSD.16 Synlig vägg- och takpanel samt lister utomhus HSD.165 Liggande profilerad panel utomhus

7 HSD.166 Panel på undersida av skärmtak, entrétak o d utomhus HSD.167 Foder, lister och knutbräder utomhus 52x12 foderlist 57x12 sockellist 33x8 smyglist I IB IBC IBC.1 IBE IBG J SKIKT AV TERMOISOLERVAROR M M I HUS OCH I GRUNDKONSTRUKTIONER TILL HUS TERMISK ISOLERING M M I HUS TERMISK ISOLERING AV GRUNDKONSTRUKTION Termisk isolering på mark under grundkonstruktion TERMISK ISOLERING AV YTTERVÄGG TERMISK ISOLERING AV YTTERTAK ELLER YTTERBJÄLKLAG SKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, ASFALT, DUK, PLASTFILM, PLAN PLÅT, ÖVERLÄGGSPLATTOR E D MATERIAL OCH VARUFÖRESKRIFTER: Byggpapp, plastfilm o d ska uppfylla fordringarna enligt SIS JS JSB JSB.1 JSB.11 SKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, ASFALT, DUK, PLASTFILM E D I HUS UNDERLAGSTÄCKNINGAR AV BYGGPAPP E D I HUS Underlagstäckningar av byggpapp Underlagstäckningar av byggpapp i yttertak JSB.111 UT typ 111 På inbrädat yttertak och skärmtak

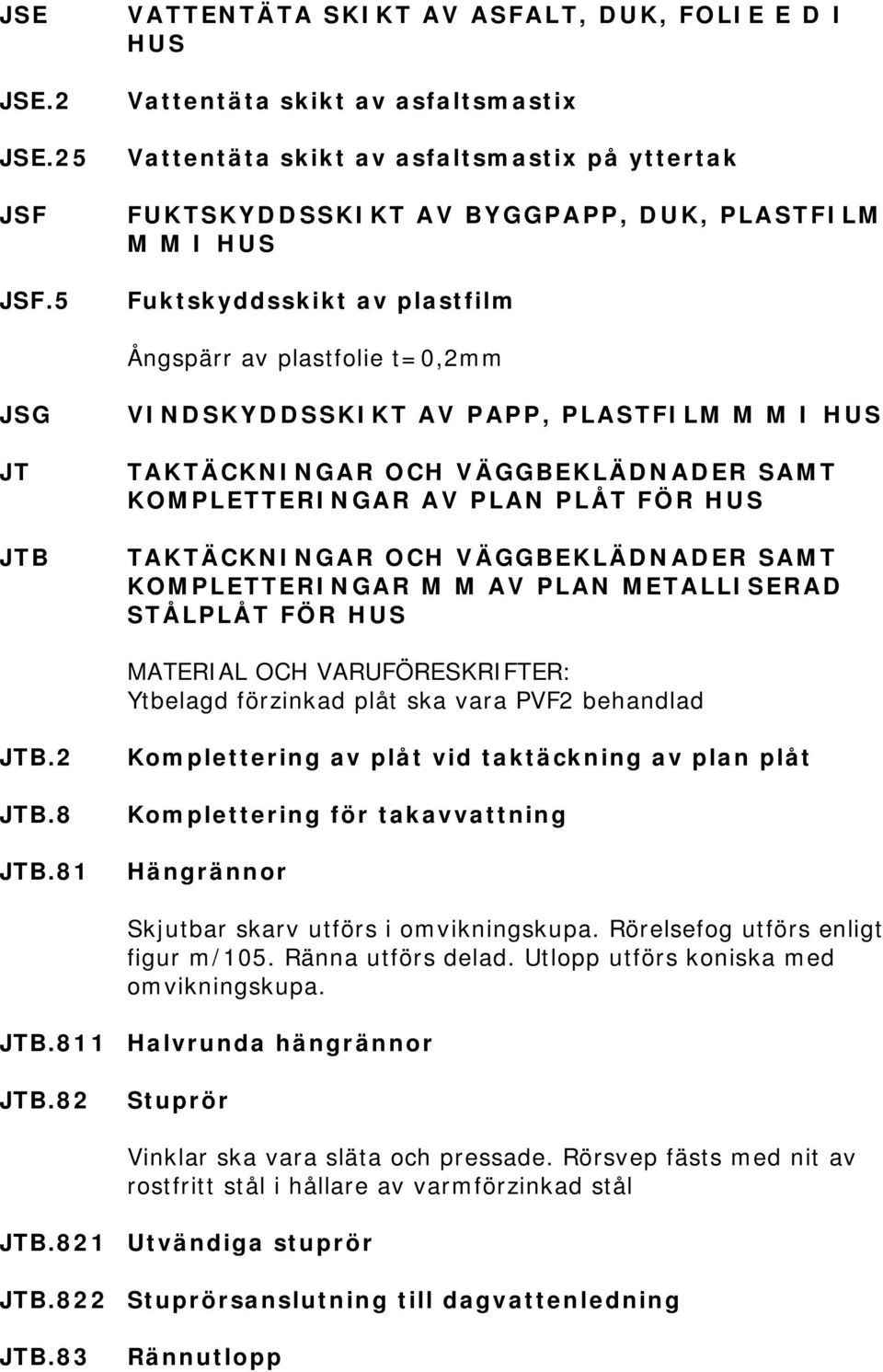

8 JSE JSE.2 JSE.25 JSF JSF.5 VATTENTÄTA SKIKT AV ASFALT, DUK, FOLIE E D I HUS Vattentäta skikt av asfaltsmastix Vattentäta skikt av asfaltsmastix på yttertak FUKTSKYDDSSKIKT AV BYGGPAPP, DUK, PLASTFILM M M I HUS Fuktskyddsskikt av plastfilm Ångspärr av plastfolie t=0,2mm JSG JT JTB VINDSKYDDSSKIKT AV PAPP, PLASTFILM M M I HUS TAKTÄCKNINGAR OCH VÄGGBEKLÄDNADER SAMT KOMPLETTERINGAR AV PLAN PLÅT FÖR HUS TAKTÄCKNINGAR OCH VÄGGBEKLÄDNADER SAMT KOMPLETTERINGAR M M AV PLAN METALLISERAD STÅLPLÅT FÖR HUS MATERIAL OCH VARUFÖRESKRIFTER: Ytbelagd förzinkad plåt ska vara PVF2 behandlad JTB.2 JTB.8 JTB.81 Komplettering av plåt vid taktäckning av plan plåt Komplettering för takavvattning Hängrännor Skjutbar skarv utförs i omvikningskupa. Rörelsefog utförs enligt figur m/105. Ränna utförs delad. Utlopp utförs koniska med omvikningskupa. JTB.811 Halvrunda hängrännor JTB.82 Stuprör Vinklar ska vara släta och pressade. Rörsvep fästs med nit av rostfritt stål i hållare av varmförzinkad stål JTB.821 Utvändiga stuprör JTB.822 Stuprörsanslutning till dagvattenledning JTB.83 Rännutlopp

9 JTB.831 Rännutlopp till utvändiga stuprör JTB.832 Takbrunnar till invändiga stuprör JV JVB TAKTÄCKNINGAR OCH VÄGGBEKLÄDNADER M M AV ÖVERLÄGGSPLATTOR E D AV PLÅT FÖR HUS TAKTÄCKNINGAR OCH VÄGGBEKLÄDNADER M M AV ÖVERLÄGGSPLATTOR E D AV METALLISERAD STÅLPLÅT FÖR HUS MATERIAL OCH VARUFÖRESKRIFTER: Ytbelagd förzinkad plåt: Fabrikat Domnarvet eller likvärdigt efter beställarens godkännande. Baksidor (mot isolering) ska endast skyddsbehandlas enligt tillverkarens standard. Tak: DO-TP 100, t=0,8mm PVC-organosolbehandlad Vägg utvändigt: DO-TP 45, t=0,7mm PVF2 behandlad Vägg invändigt: DO-TP 20, t=0,7mm PVC-organosolbehandlad UTFÖRANDEFÖRESKRIFTER: Plåtar ska vara oskadade efter montage. Dock må skador förbättras med färg om utsträckningen av skadan är mindre än storleken hos en enkrona och högst 2 skador förekommer per kvadratmeter. Kapning och skärning får endast utföras med nibblingsax. Fasadplåtarna ska utfästas med en skruv i varannan vågdal i varje regel. Skruv och bricka ska vara syrafast med packning av gummi eller neopren. Glipor i plåtskarvar ska vara så små som möjligt, max 5mm kan tolereras i enstaka fall. JVB.21 Taktäckningar av överläggsplattor e d av profilerad plåt JVB.213 Taktäckningar av överläggsplattor e d av profilerad plåt med lutning minst 1:7

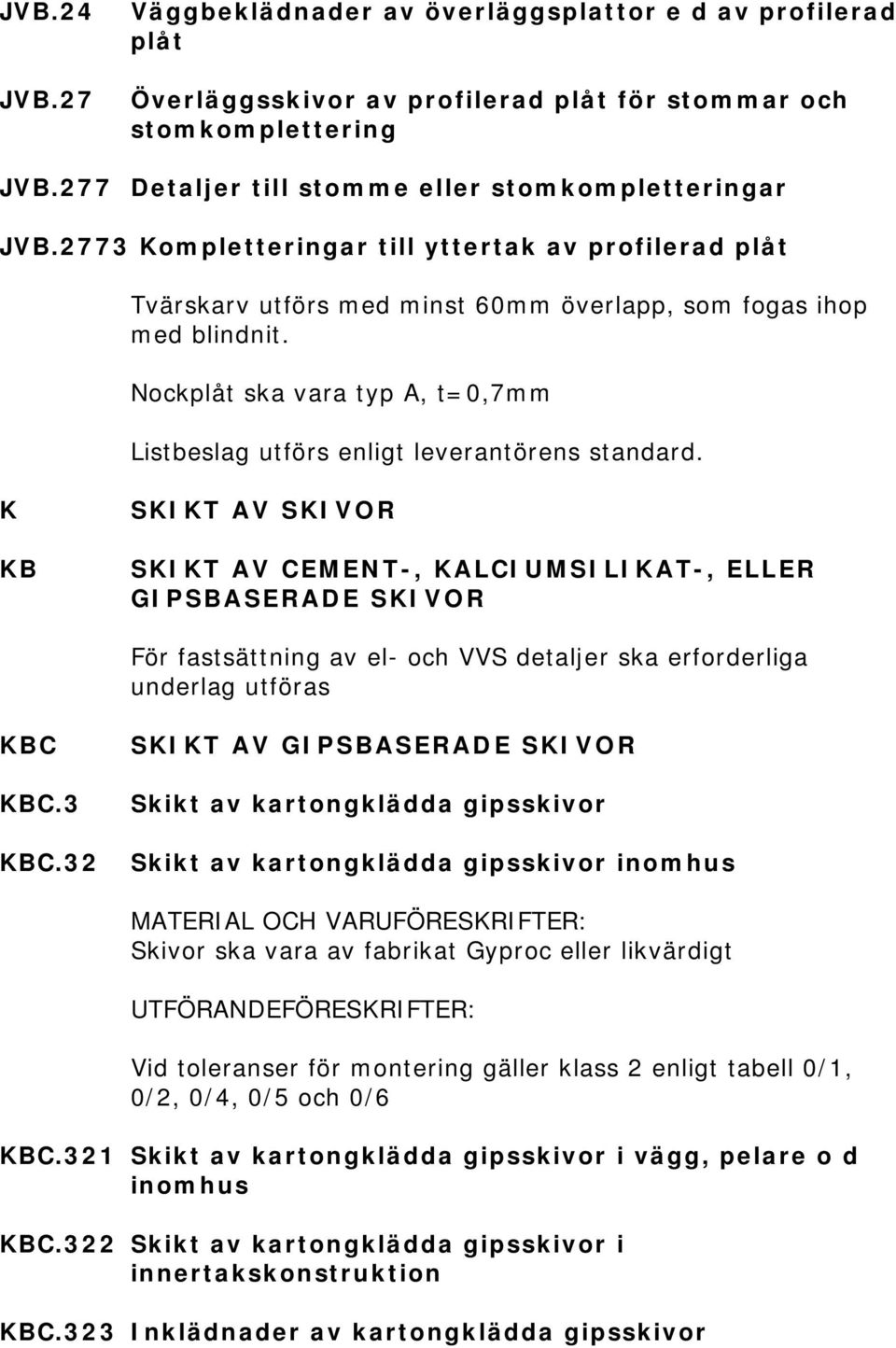

10 JVB.24 JVB.27 Väggbeklädnader av överläggsplattor e d av profilerad plåt Överläggsskivor av profilerad plåt för stommar och stomkomplettering JVB.277 Detaljer till stomme eller stomkompletteringar JVB.2773 Kompletteringar till yttertak av profilerad plåt Tvärskarv utförs med minst 60mm överlapp, som fogas ihop med blindnit. Nockplåt ska vara typ A, t=0,7mm Listbeslag utförs enligt leverantörens standard. K KB SKIKT AV SKIVOR SKIKT AV CEMENT-, KALCIUMSILIKAT-, ELLER GIPSBASERADE SKIVOR För fastsättning av el- och VVS detaljer ska erforderliga underlag utföras KBC KBC.3 KBC.32 SKIKT AV GIPSBASERADE SKIVOR Skikt av kartongklädda gipsskivor Skikt av kartongklädda gipsskivor inomhus MATERIAL OCH VARUFÖRESKRIFTER: Skivor ska vara av fabrikat Gyproc eller likvärdigt UTFÖRANDEFÖRESKRIFTER: Vid toleranser för montering gäller klass 2 enligt tabell 0/1, 0/2, 0/4, 0/5 och 0/6 KBC.321 Skikt av kartongklädda gipsskivor i vägg, pelare o d inomhus KBC.322 Skikt av kartongklädda gipsskivor i innertakskonstruktion KBC.323 Inklädnader av kartongklädda gipsskivor

11 KE KEJ KEJ.2 KEJ.23 SKIKT AV SKIVOR AV TRÄ ELLER TRÄBASERAT MATERIAL SKIKT AV SPÅNSKIVOR Skikt av spånskivor inomhus Skikt av spånskivor i undergolv KEJ.231 Skikt av spånskivor i undergolv på reglar o d KH SKIKT AV GLASSKIVOR Glasning enligt ritning och för övrigt enligt fönster- och dörrleverantörens standard L LC PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M MÅLNING M M MATERIAL OCH VARUFÖRESKRIFTER: Lackfärg för täckmålning av snickerier o d ska var Ready Blank eller likvärdigt. Lackfärg på betong ska vara Epolan, 2 komp.epoxi eller likvärdigt. Lackfärg på stål ska vara Pansarol 90 eller likvärdigt. UTFÖRANDEFÖRESKRIFTER: Förbehandling eller målning på fuktig yta samt vid temperatur lägre än +7 grader C. Nedsmutsade ytor ska rengöras före nästa behandling. Stålytor, förbehandlade stålytor och förzinkade stålytor, rengörs från rost, fett, olja eller andra för färg skadliga ämnen genom borstning samt tvättning med emulgeringsmedel eller förtunning. Tak- och väggytor ska rullstöpas om ej annat särskilt anges. Ej fabriksmålade snickerier, ståldörrar o d ska penselslätas. Bättring: Efter uppsättning av fabriksmålade träsocklar, lister o d målas deras synliga ändar.

12 KVALITETSFORDRINGAR PÅ FÄRDIGA FÄRG- OCH LACKSKIKT Kulör och glans: Enligt rumsbeskrivning LCS BYGGPLATSMÅLNING AV HUS I omfattning enligt rumsbeskrivning M MB MBY MF MFK SKIKT AV BELÄGGNINGS- OCH BEKLÄDNADSVAROR I HUS BELÄGGNINGAR OCH BEKLÄDNADER AV PLATTOR AV NATURSTEN, BETONG, KONSTBETONG, KERAMIK, MOSAIK E D BELÄGGNINGAR OCH BEKLÄDNADER AV DIVERSE FOGPLATTOR BELÄGGNINGAR AV TEXTIL, KORK, LINOLEUM, GUMMI, PLAST M M OCH TÄTSKIKT AV PLASTMATTA BELÄGGNINGAR MATTA ELLER PLATTOR AV PLAST OCH TÄTSKIKT AV PLASTMATTA Fabrikat: Tarkett eller likvärdigt, kulör enligt rumsbeskrivning MFK.1 MFK.13 Beläggning av matta eller plattor av plast utan krav på vattentäthet Golvbeläggning av matta eller plattor av plast utan krav på vattentäthet Mattor hellimmas MFK.131 Golvbeläggning av matta eller plattor av plast utan krav på vattentäthet på betong eller lättbetong Mattor t=2,0mm MFK.2 MFK.21 Vattentäta beläggningar och tätskikt av plastmatta Vattentäta golvbeläggningar och tätskikt av plastmatta MFK.211 Vattentäta golvbeläggningar av plastmatta Plastmattan uppdrages 100mm på vägg samt hellimmas och svetsas i samtliga skarvar.

13 MFK.2111 Vattentäta golvbeläggningar av plastmatta på betong Mattor t=2,0mm MJ MJK MJK.1 MJK.11 BEKLÄDNADER AV TEXTIL, KORK, LINOLEUM, GUMMI, PLAST M M OCH TÄTSKIKT AV PLASTMATTA BEKLÄDNADER MATTA ELLER PLATTOR AV PLAST OCH TÄTSKIKT AV PLASTMATTA Beklädnader och tätskikt av plastmatta Beklädnader av plastmatta MJK.111 Vattentäta beklädnader av plastmatta Väggmatta svetsas i samtliga skarvar samt mot sockel enligt fabrikantens anvisningar, t=1,0mm N NS NSB NSB.3 KOMPLETTERINGAR AV SAKVAROR M M KOMPLETTERINGAR AV SAKVAROR M M I HUS KOMPLETTERINGAR TILL BJÄLKLAGSÖPPNINGAR M M Skrapgaller Fabrikat: Häfla Bruk eller likvärdigt. Utförs varmförzinkat med ingjutningsram 600x400mm NSB.4 Torkmattor Fabrikat: Trelleborgs Gummifabrik eller likvärdigt. 1500x1000mm NSC NSC.1 NSC.11 KOMPLETTERINGAR TILL VÄGGÖPPNINGAR M M Fönster, fönsterdörrar, fönsterpartier, väggpartier o d Fönster och fönsterdörrar Enligt ritning NSC.111 Fönster och fönsterdörrar av metall NSC.1113 Fönster och fönsterdörrar av aluminium

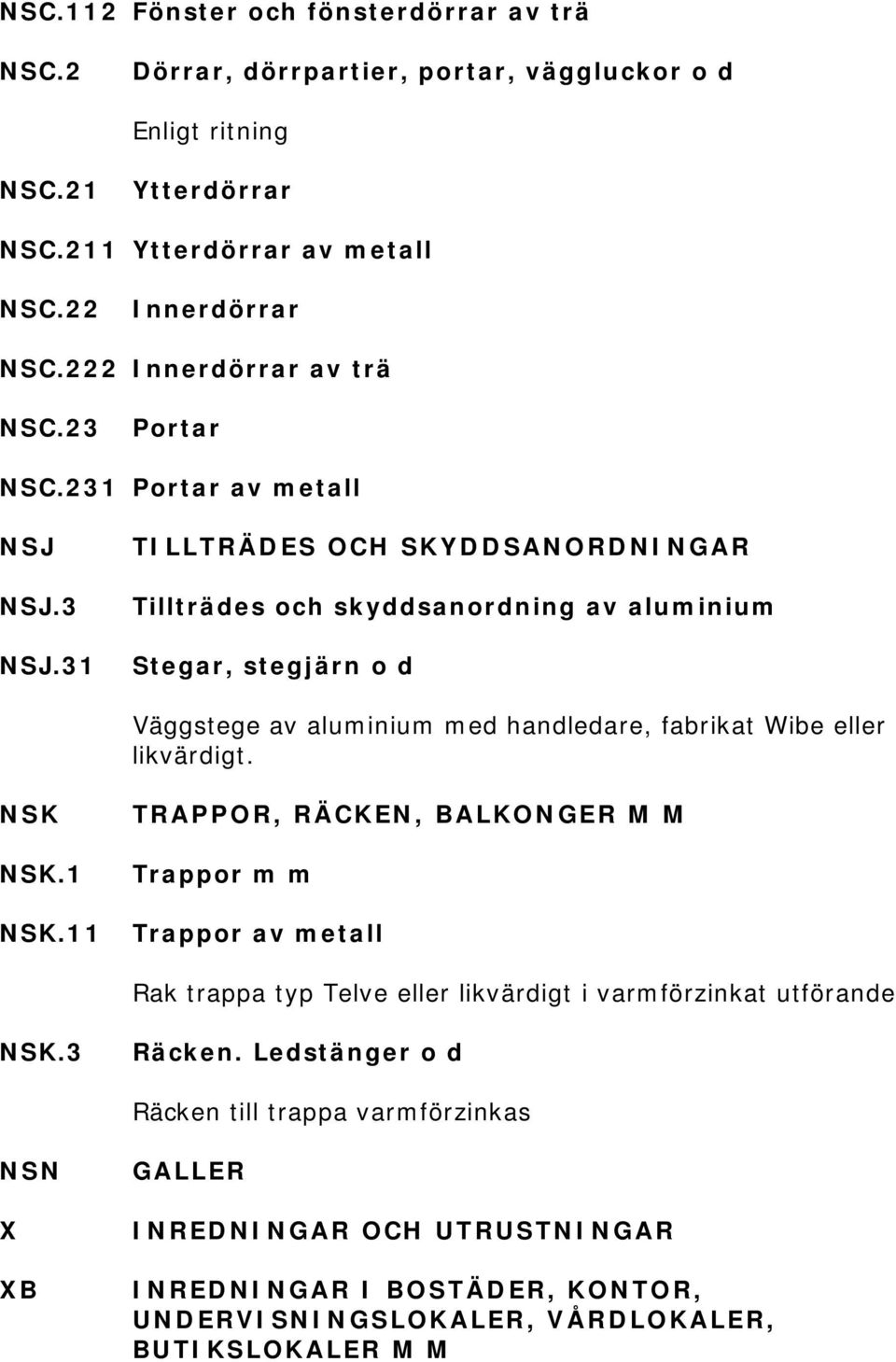

14 NSC.112 Fönster och fönsterdörrar av trä NSC.2 Dörrar, dörrpartier, portar, väggluckor o d Enligt ritning NSC.21 Ytterdörrar NSC.211 Ytterdörrar av metall NSC.22 Innerdörrar NSC.222 Innerdörrar av trä NSC.23 Portar NSC.231 Portar av metall NSJ NSJ.3 NSJ.31 TILLTRÄDES OCH SKYDDSANORDNINGAR Tillträdes och skyddsanordning av aluminium Stegar, stegjärn o d Väggstege av aluminium med handledare, fabrikat Wibe eller likvärdigt. NSK NSK.1 NSK.11 TRAPPOR, RÄCKEN, BALKONGER M M Trappor m m Trappor av metall Rak trappa typ Telve eller likvärdigt i varmförzinkat utförande NSK.3 Räcken. Ledstänger o d Räcken till trappa varmförzinkas NSN X XB GALLER INREDNINGAR OCH UTRUSTNINGAR INREDNINGAR I BOSTÄDER, KONTOR, UNDERVISNINGSLOKALER, VÅRDLOKALER, BUTIKSLOKALER M M

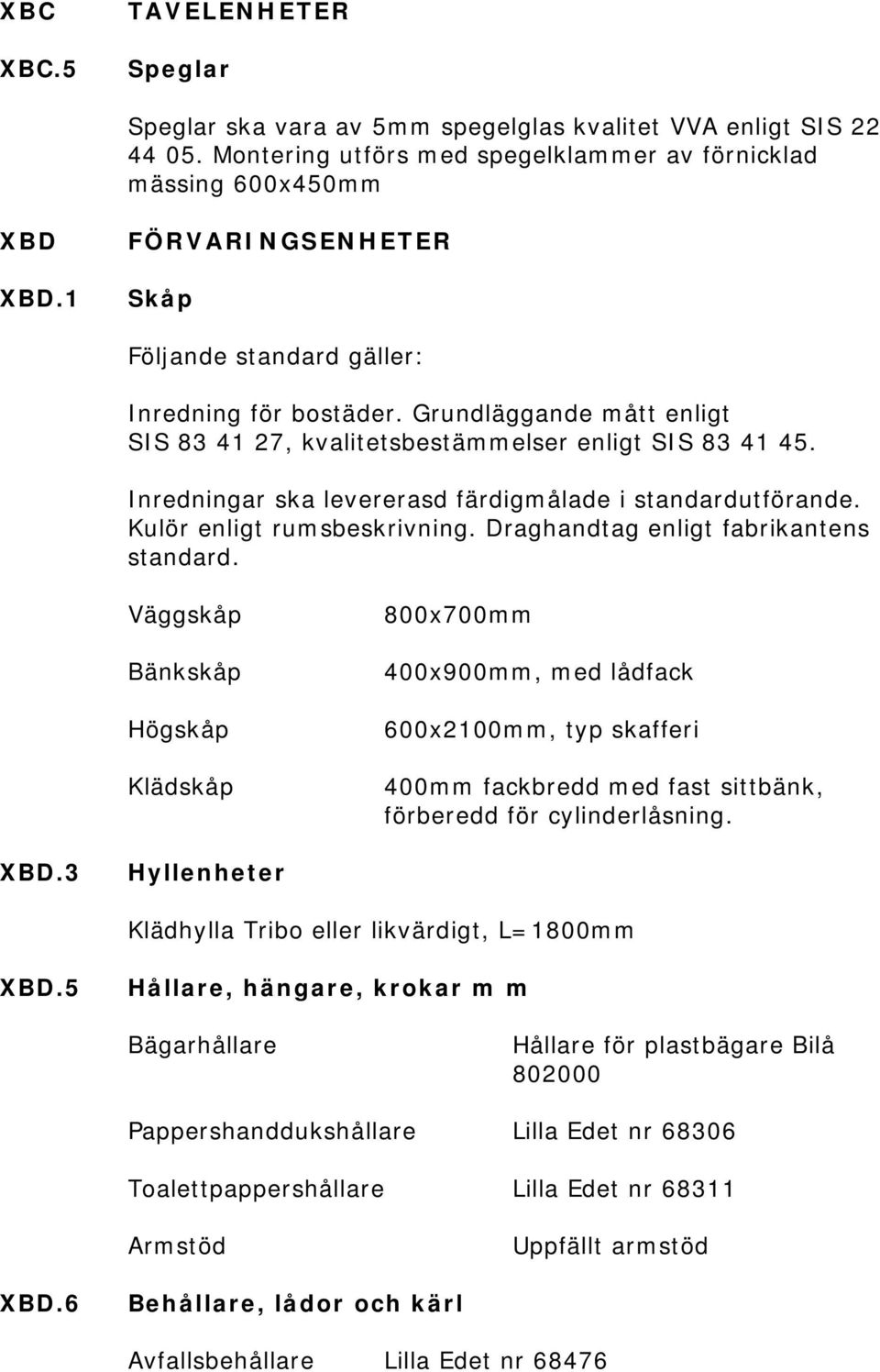

15 XBC XBC.5 TAVELENHETER Speglar Speglar ska vara av 5mm spegelglas kvalitet VVA enligt SIS Montering utförs med spegelklammer av förnicklad mässing 600x450mm XBD XBD.1 FÖRVARINGSENHETER Skåp Följande standard gäller: Inredning för bostäder. Grundläggande mått enligt SIS , kvalitetsbestämmelser enligt SIS Inredningar ska levererasd färdigmålade i standardutförande. Kulör enligt rumsbeskrivning. Draghandtag enligt fabrikantens standard. Väggskåp Bänkskåp Högskåp Klädskåp 800x700mm 400x900mm, med lådfack 600x2100mm, typ skafferi 400mm fackbredd med fast sittbänk, förberedd för cylinderlåsning. XBD.3 Hyllenheter Klädhylla Tribo eller likvärdigt, L=1800mm XBD.5 Hållare, hängare, krokar m m Bägarhållare Hållare för plastbägare Bilå Pappershanddukshållare Lilla Edet nr Toalettpappershållare Lilla Edet nr Armstöd Uppfällt armstöd XBD.6 Behållare, lådor och kärl Avfallsbehållare Lilla Edet nr 68476

16 Papperskorg Lilla Edet nr Tvålautomat Fehrlin XBY Diverse inredningar i bostäder, kontor, undervisningslokaler, vårdlokaler, butikslokaler m m Städrumsinredning: Komplett städset 72 fabrikat AB Byggbeslag Pentryinredning: Atlas trinette ASD 121
