Prov tentamen tidvatten & oceanografi dec 2003 LNC 040 CHALMERS LINDHOLMEN LNC 050 Sjöfartshögskolan

Transkript

1 OBS Läs först igenom alla frågorna innan Du börjar lösa dem, det ger Dig möjlighet att ställa frågor till besökande lärare om Du upptäckt eventuella felaktigheter eller om något är oklart. Sjökortsarbete kort BA 5055 Skriv namn och numrera alla inlämnade papper. Om inte annat anges skall vid kursrättning uppgifter i bifogad deviations tabell och aktuellt sjökort användas. Redovisa metoder och erhållna värden Beräkningarna ska kunna följas för att bli godkända. Konstruktion i kort skall redovisas Tidvattnets nivå skall anges med 0,1 meters noggrannhet Tidvattenströmmens fart skall anges med 0,1 knops noggrannhet Tider i tidvatten exempel skall anges med 1 minuts noggrannhet Tidvatten Ex 1 Mellan vilka tider vid första högvattnet den 26 augusti kan man slussa in i IMMINGHAMN om man vill ha 0,5 meter marginal vid stigande tidvatten och 1,0 meter vid sjunkande tidvatten. Tröskeldjup vid slussporten är 4 meter. Fartygets djupgående är 8,3 meter (rita gärna en figur). Svar: Från kl (UT)...Till kl ( UT )... Ex 2 Ett fartyg ankrar utanför IMMINGHAMN den 26 augusti kl 11:50. På ekolodet avläser man av 7,5 meter. Ekolodet visar vatten under kölen. Vad är sjökortsdjupet på platsen? Hur mycket vatten under kölen kommer fartyget att ha som minst denna dag? Fartygets djupgående är 4,5 meter (rita gärna en figur). Svar: Sjökortsdjup =... Som minst under kölen... Ex 3 Ang tid och höjd för första lågvattnet den 26 augusti för 537 Yelland Marsh Svar: Lågvatten Kl:. Höjd: Ex 4 Bestäm tidvattensströmmens kurs och fart i San Francisco Bay Entrance ( Golden Gate) den 26 augusti för följande tider (TZ+8) Kl 03:00 23:00 Svar: Ks = Fs= Ks= Fs = Ge en förklaring till hur strömkurvan påverkas om slack skulle inträffa klockan 04:00 och vad skulle sannolikt strömmens fart och kurs vara klockan 08:03? Svar:... Ex 5 Du är på resa från Boulonge och kl 07:30 (UT) den 29 oktober passerar Du Racon bojen VERGOYER N. Därifrån sätter Du kurs mot Racon bojen BASSURELLE. Fart genom vattnet ( Fgv ) är 11 knop. Vilken gyrokurs skall Du styra med hänsynstagande till tidvattensströmmen enligt diamant H och Du räknar med en avdrift på 5 grader för nordvästlig vind ( i detta Ex är gyrofelet noll grader ) och vad blir Din fart över grund ( Fög) Svar med : Kg: Fög: Sidan 1 av 9

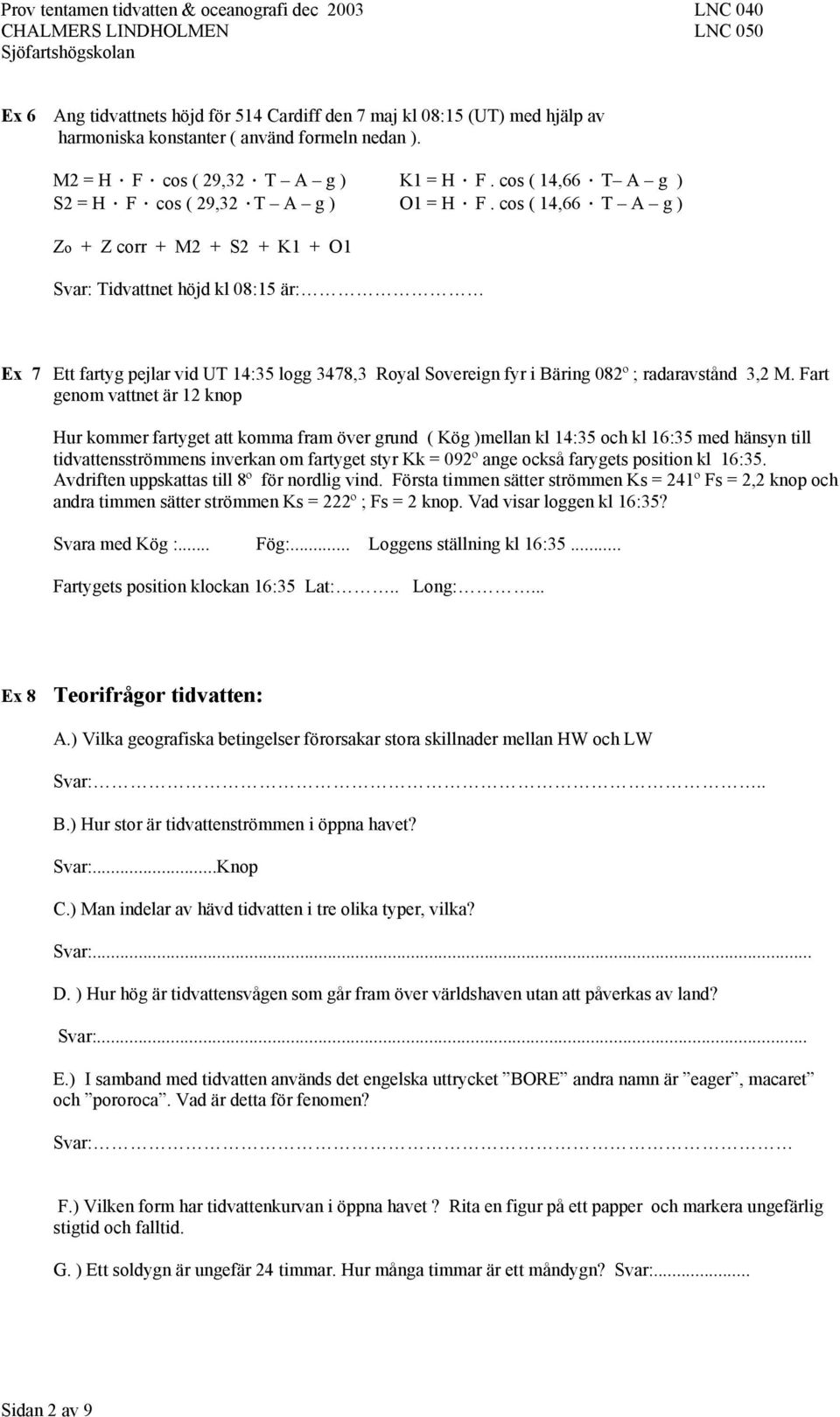

2 Ex 6 Ang tidvattnets höjd för 514 Cardiff den 7 maj kl 08:15 (UT) med hjälp av harmoniska konstanter ( använd formeln nedan ). M2 = H F cos ( 29,32 T A g ) K1 = H F. cos ( 14,66 T A g ) S2 = H F cos ( 29,32 T A g ) O1 = H F. cos ( 14,66 T A g ) Zo + Z corr + M2 + S2 + K1 + O1 Svar: Tidvattnet höjd kl 08:15 är: Ex 7 Ett fartyg pejlar vid UT 14:35 logg 3478,3 Royal Sovereign fyr i Bäring 082º ; radaravstånd 3,2 M. Fart genom vattnet är 12 knop Hur kommer fartyget att komma fram över grund ( Kög )mellan kl 14:35 och kl 16:35 med hänsyn till tidvattensströmmens inverkan om fartyget styr Kk = 092º ange också farygets position kl 16:35. Avdriften uppskattas till 8º för nordlig vind. Första timmen sätter strömmen Ks = 241º Fs = 2,2 knop och andra timmen sätter strömmen Ks = 222º ; Fs = 2 knop. Vad visar loggen kl 16:35? Svara med Kög :... Fög:... Loggens ställning kl 16:35... Fartygets position klockan 16:35 Lat:.. Long:... Ex 8 Teorifrågor tidvatten: A.) Vilka geografiska betingelser förorsakar stora skillnader mellan HW och LW Svar:.. B.) Hur stor är tidvattenströmmen i öppna havet? Svar:...Knop C.) Man indelar av hävd tidvatten i tre olika typer, vilka? Svar:... D. ) Hur hög är tidvattensvågen som går fram över världshaven utan att påverkas av land? Svar:... E.) I samband med tidvatten används det engelska uttrycket BORE andra namn är eager, macaret och pororoca. Vad är detta för fenomen? Svar: F.) Vilken form har tidvattenkurvan i öppna havet? Rita en figur på ett papper och markera ungefärlig stigtid och falltid. G. ) Ett soldygn är ungefär 24 timmar. Hur många timmar är ett måndygn? Svar:... Sidan 2 av 9

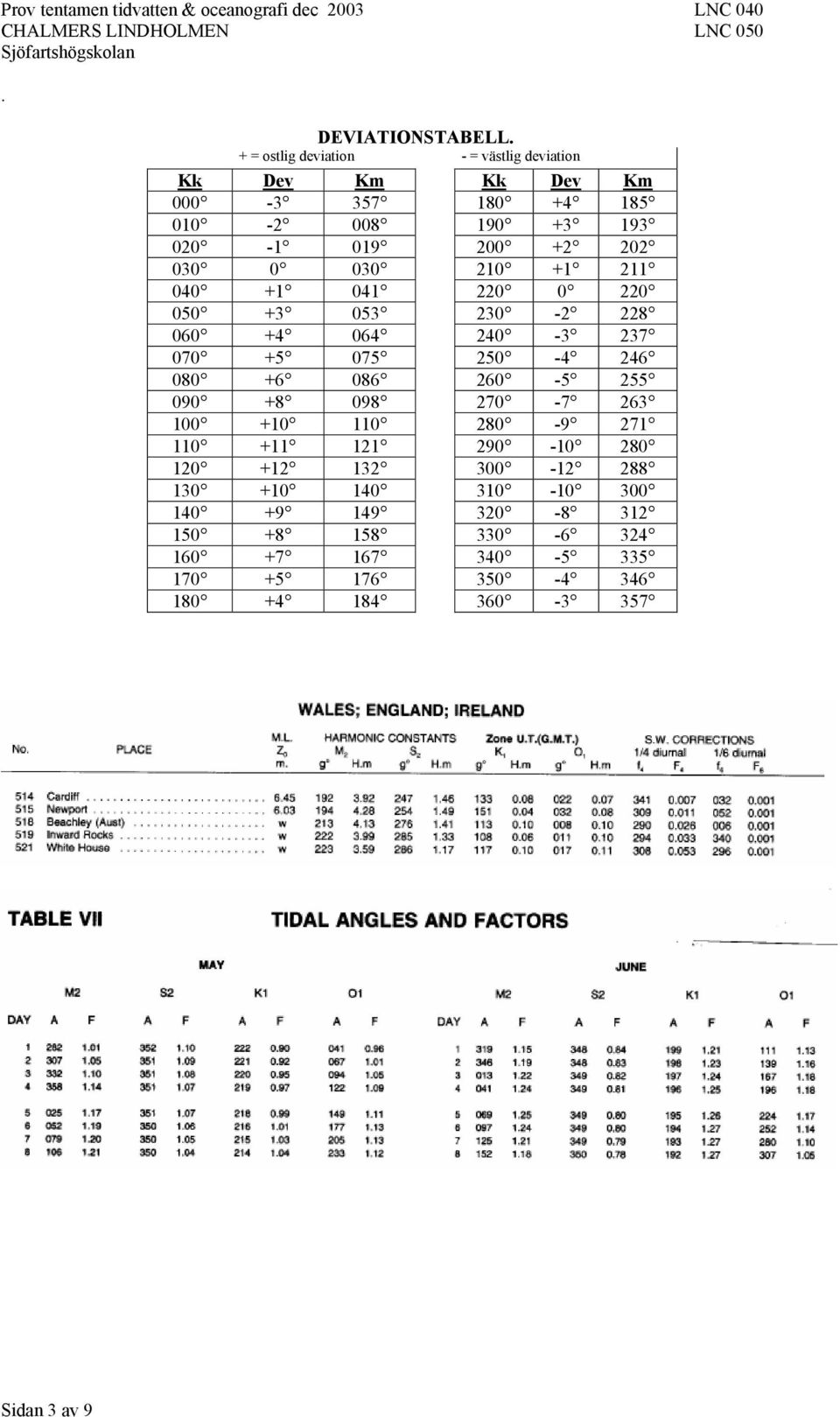

3 . DEVIATIONSTABELL. + = ostlig deviation - = västlig deviation Kk Dev Km Kk Dev Km Sidan 3 av 9

4 Ex 9 Svaren till flervalfrågorna skrivs på dennas sida med ett kryss för valt alternativ. Endast ett alternativ får anges för att frågan skall kunna bedömas. Det rätta svaret är det alternativ som, i detta sammanhang, är det mest rätta eller minst felaktiga. Varje rätt besvarad flervalsfråga ger 0,5 poäng 1 Världshavens botten täcks av 6 I hur många världshav är jorden indelad enorma sedimentlager som bildats under upp till 100 miljoner år. Sediment delas upp i tre komponenter. Till vilken komponent hör Kiselsyraslam? a. Den terrigena komponenten a 3 st b Den biogena komponenten b 5st c Den autogena komponenten. c 7 st 2 Hur stor del av jorden yta är täckt av hav? a c:a 70 % b c:a 66 % c c:a 63 % d c:a 73 % 3 Hur tjock kan den Arktiska havsisen bli. a Den kan växa till stora isberg b Upp till 10 meter c Mellan 2 3,5 meter d Normalt aldrig över 2 meter. 4 Fetch är a det djup som en som en våg börjar resa sig och blir en brytande våg. b den minsta sträcka i havet som fodras för att vågen skall bli fullt utvecklad i höjd och längd c vågens horisontella fortplatningshastighet angivet i knop d förhållandet mellan ytvågen och den interna vågens fortplantningshastighet 5 Tsunami är namnet på en jättevåg a som bildas vid Sydafriks ostkust när vågor från västvindsbältet möter den sydgående Agulhasströmmen b som bildas genom samverkan mellan en kraftigt ( superspring ) tidvatten våg och extrema meteorologiska förhållanden. c som förorsakas av jordbävningar under vattnet och kan på stora djup bli upp till 15 meter hög d som förorsakas av jordbävningar under vattnet och kan på stora djup bli upp till 0,5 meter hög. d 4 st Sidan 4 av 9

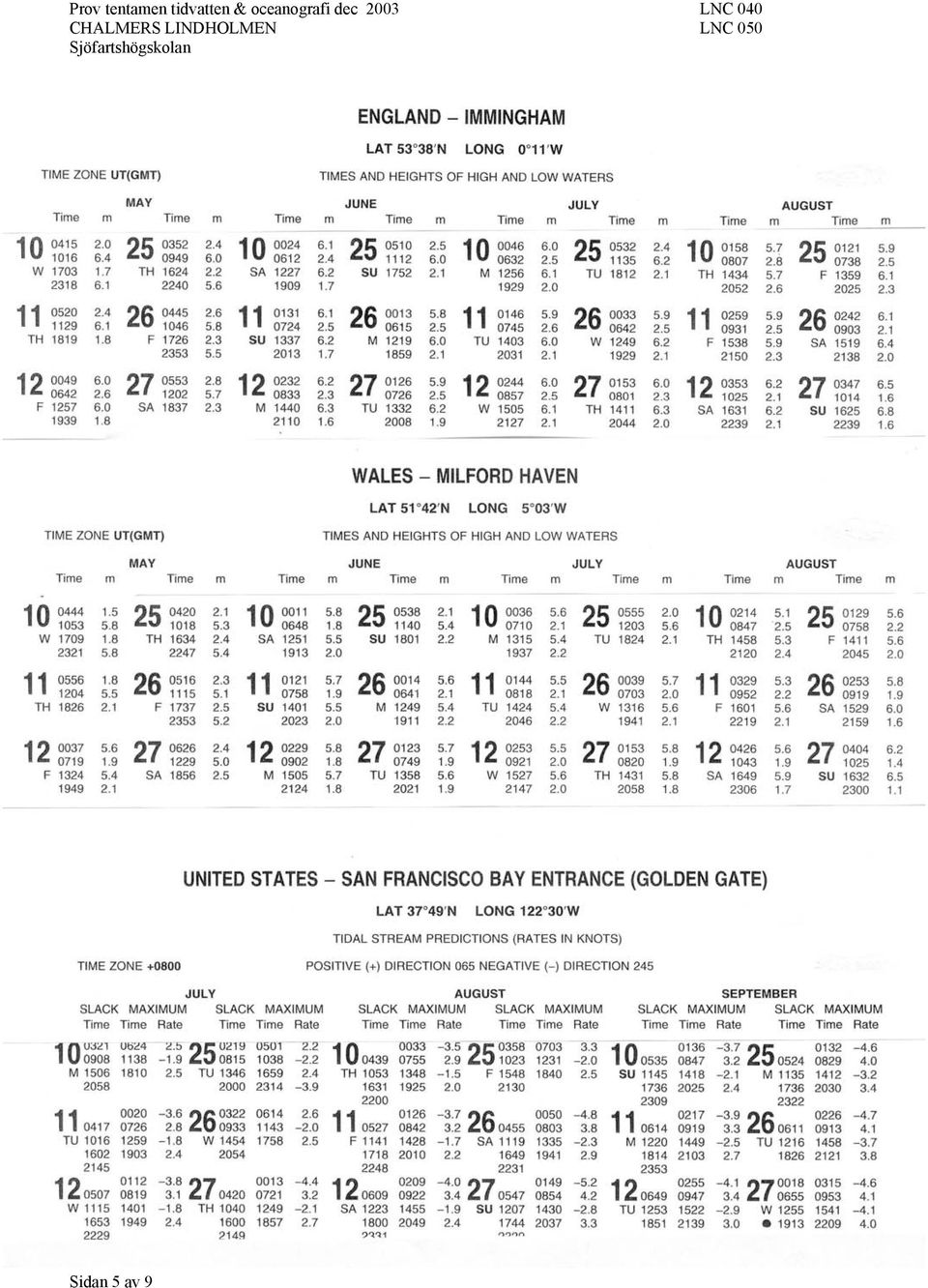

5 Sidan 5 av 9

6 Sidan 6 av 9

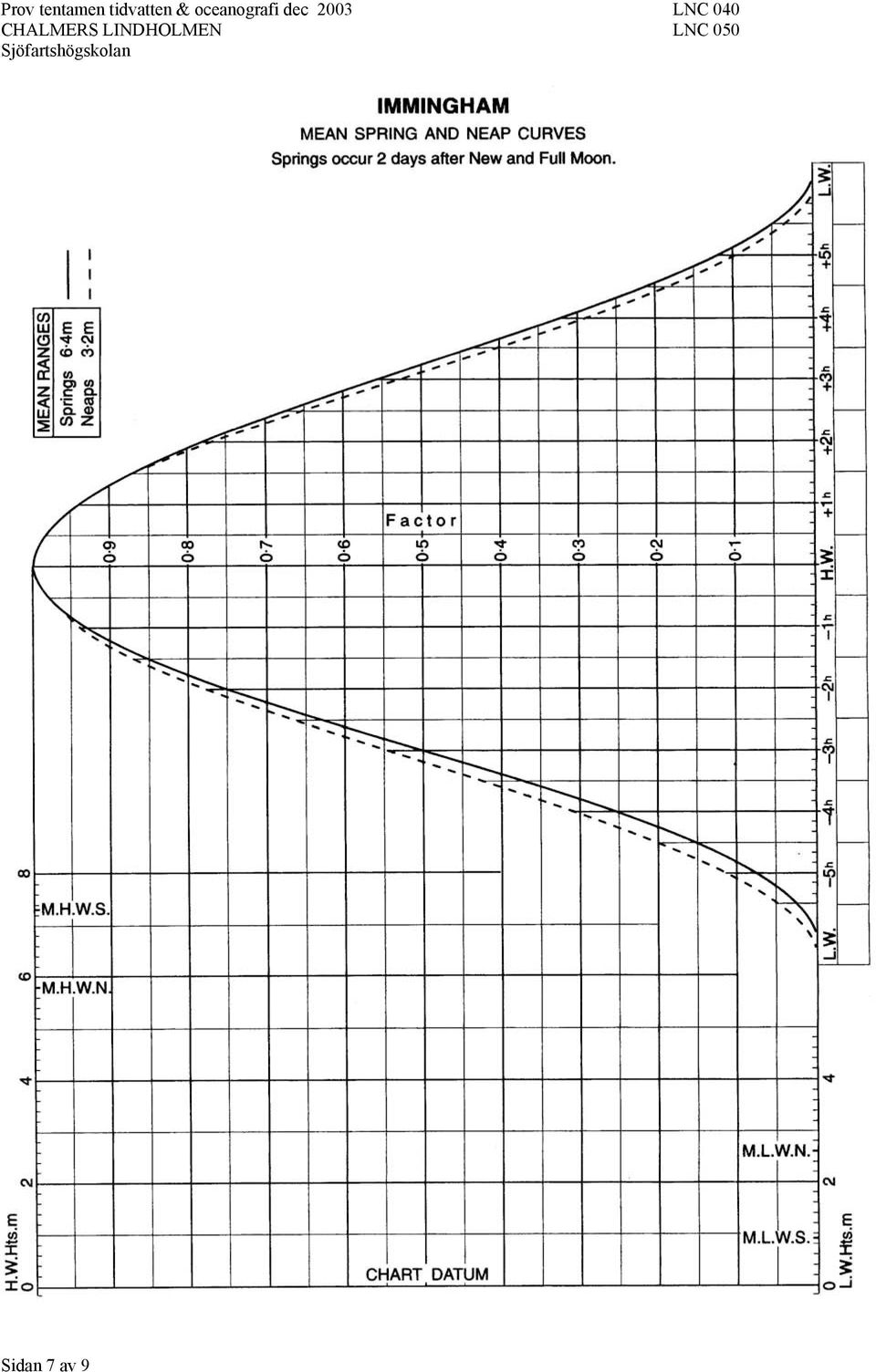

7 Sidan 7 av 9

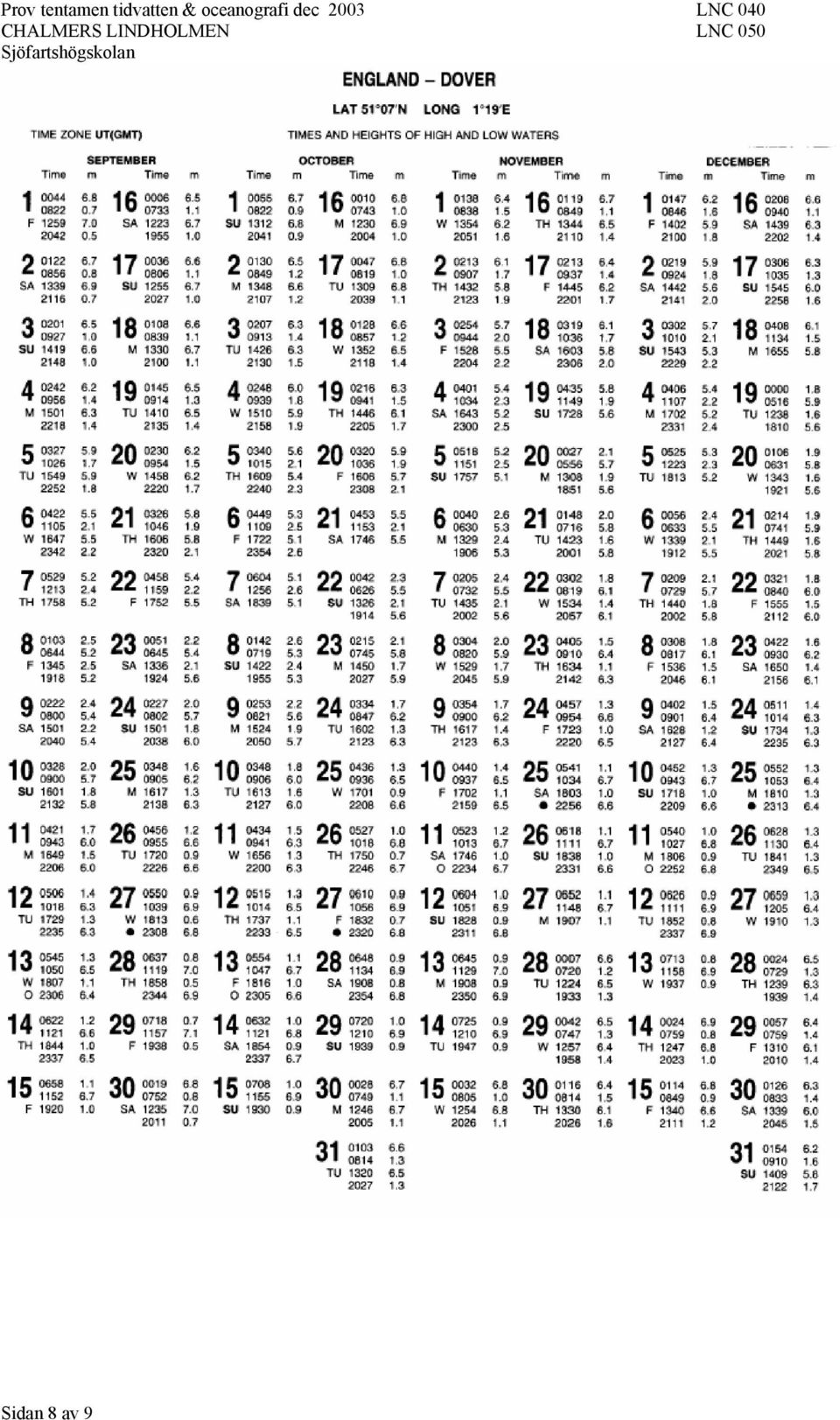

8 Sidan 8 av 9

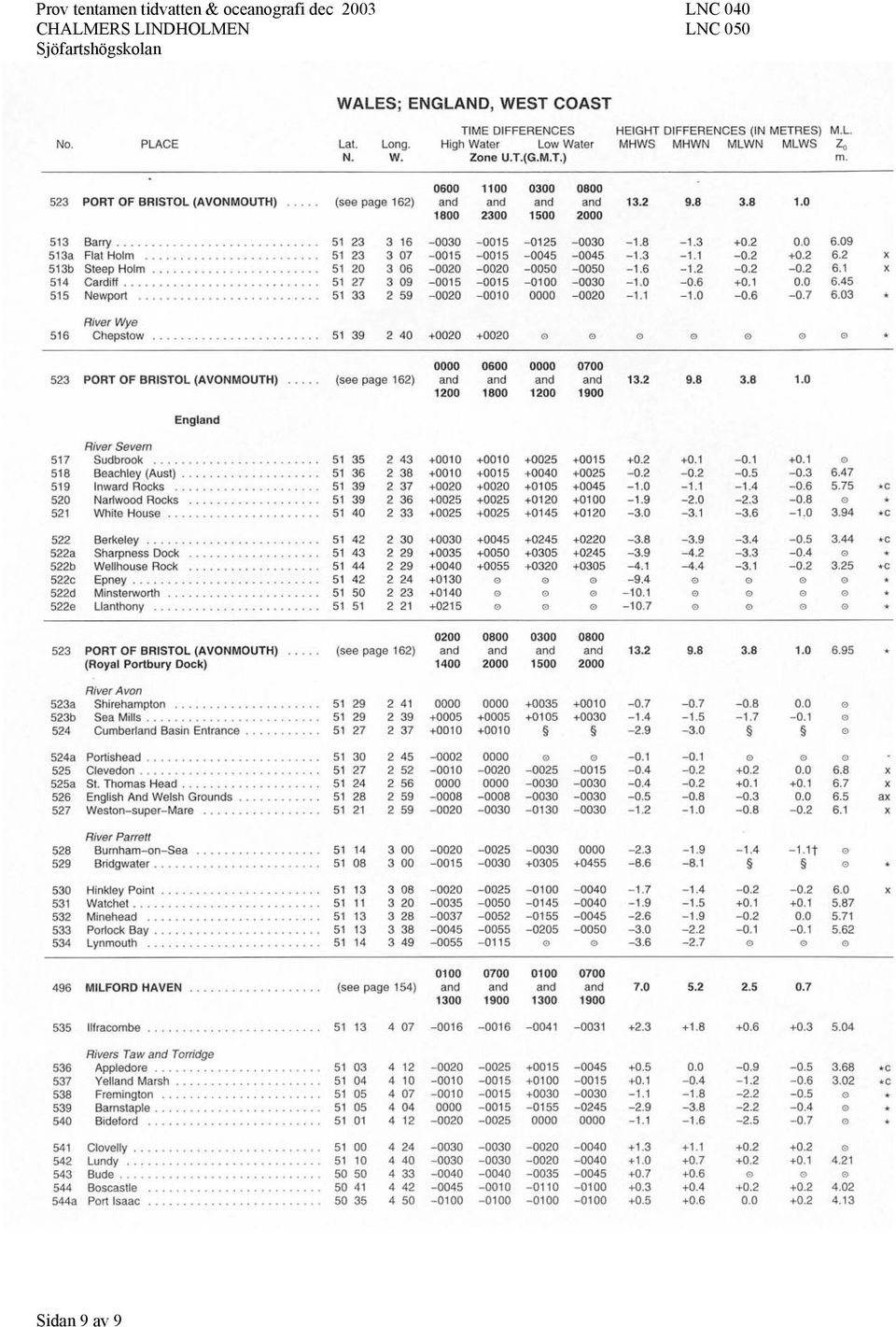

9 Sidan 9 av 9
