1 Ett krafttag förbättrade leveranssäkerheten Det bästa sättet att lösa ett problem kan ibland vara att helt enkelt gräva ner det! Mikael Bohjort E.ON Elnät Sverige AB Chef Nätplanering och projektering

2 E.ON Elnät Sverige AB Total längd elnät: km Ledning per kund 125 meter Antal nätstationer Norrland Stockholm Mälardalen/Örebro Norrköping Södra Sverige

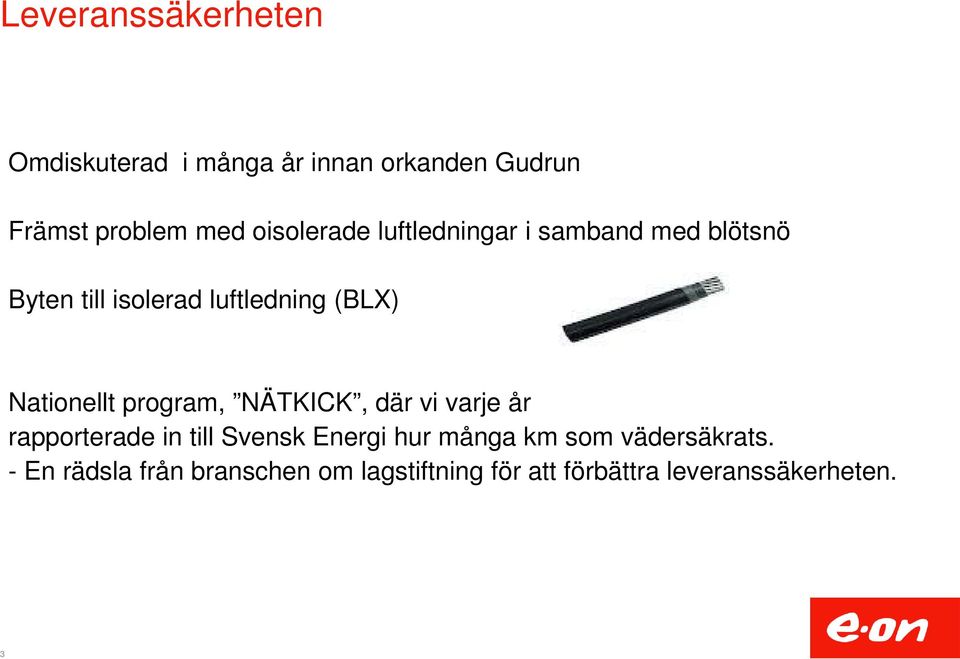

3 Leveranssäkerheten Omdiskuterad i många år innan orkanden Gudrun Främst problem med oisolerade luftledningar i samband med blötsnö Byten till isolerad luftledning (BLX) Nationellt program, NÄTKICK, där vi varje år rapporterade in till Svensk Energi hur många km som vädersäkrats. - En rädsla från branschen om lagstiftning för att förbättra leveranssäkerheten. 3

4 Orkanen Gudrun Stormens utbredning och omfattning en naturkatastrof Väderförhållanden lördag 8 januari kl Medelvind: meter/sek Byvind: 42 meter/sek (40 meter/sek = 144 km/h) Största skadan någonsin på infrastrukturen i Sverige, som mest strömlösa

5 Beslut våren 2005 Att vädersäkra km oisolerad luftledning, främst i skogsmark Tillse att varje regionstation har minst en trädsäker matning Syftet var att minska de långa avbrottsiderna i samband med ogynnsam väderlek. De sk Gudrunlagarna - Avbrottsersättning efter 12 h - Funktionskravet; Inget avbrott får vara längre än 24 h

6 Åtgärder 1 Bredda km ledningsgata - regionnät Oisolerade luftledningar i skogsområden åtgärdas med jordkabel eller isolerad luftledning. 3 3 Samförläggning av låg- och mellanspänningsledning (jordkabel). Pag e 6

7 Omställning Gå från en förvaltande till en produktionsinriktad organisation Nyanställning inom Anläggningsenheten från 200 till 300 medarbetare. Starta upp en anläggningsskola för att snabbt fasa in nya medarbetare Inrätta en ny avdelning för Tillstånd och Rättigheter Ta fram tekniska riktlinjer för kabling på landsbygden Definiera en tydlig informationsstrategi -Direkt mot kunder, markägare och andra intressenter Pag e 7

8 Pag e 8 Investeringskartan

9 Styrning Genomfördes inom ramen för befintlig organisation ej projekt Styrdes av den sk Fabriksgruppen - Nätplanering & projektering (Budgetansvar) - Projektavdelningen - Tillstånd och rättigheter - Kommunikation (Informationsstrategi) - Controlling (Ekonomi) 7 st 9

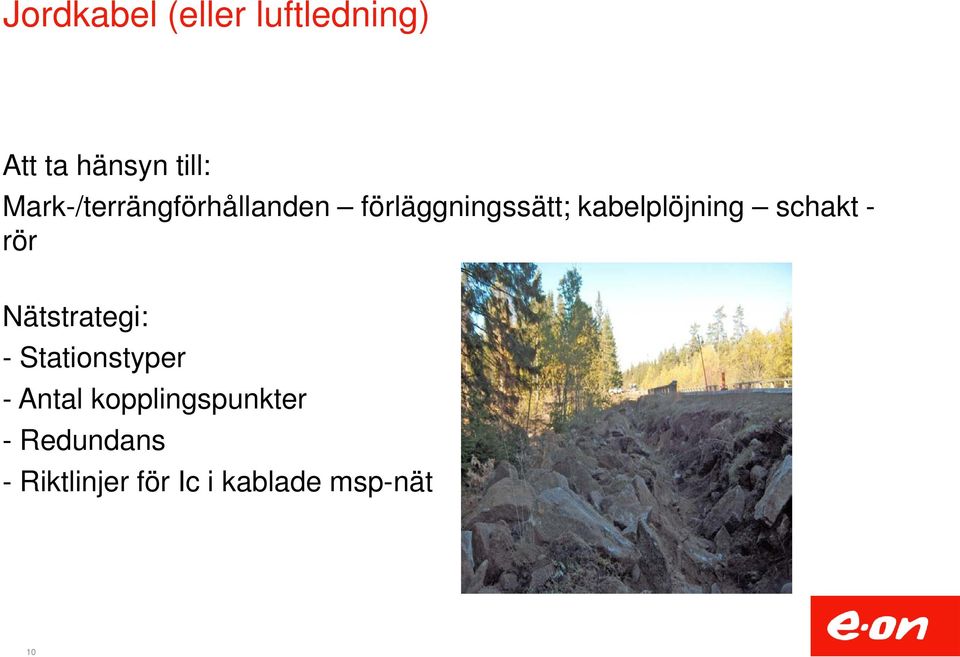

10 Jordkabel (eller luftledning) Att ta hänsyn till: Mark-/terrängförhållanden förläggningssätt; kabelplöjning schakt - rör Nätstrategi: - Stationstyper - Antal kopplingspunkter - Redundans - Riktlinjer för Ic i kablade msp-nät 10

11 Andel jordkabel Andel MSP LL och Lsp % jun.2009 jul.2009 okt.2009 des.2009 feb.2010 apr.2010 aug.2010 okt.2010 mar.2011 mai.2011 jun.2011 sep.2011 nov.2011 des.2011 jun

12 Vädersäkring (km) msp och lsp Totalt: km Msp: km -Jk: km - Isol LL km Trädsäkring regionnäten km Vädersäkrad ledning (Msp-Lsp) Totalt 12

13 Områden som driver SAIDI SAIDI 2007: 739 min Stormen Per SAIDI 12 mån: 143 min Stormarna Berta, Irma och Solbritt Ogynnsam väderlek har fortfarande störst påverkan på SAIDI. Det finns fortfarande kvar ca km oisolerad msp-ledning i skogsmark. (Lika mycket som isolerades under Krafttag.) Resultatet av Krafttag framgår tydligt i Jämförelsen mellan år 2007 och

14 Jämförelse reparationstid dag1 dag2 dag3 dag4 dag5 dag6 dag7 dag8 dag9 dag10 dag11 dag12 dag13 dag14 dag15 dag16 dag17 dag18 dag19 dag20 dag21 dag22 dag23 dag24 dag25 dag26 dag27 dag28 dag29 dag30 dag31 dag32 dag33 dag34 dag35 dag36 dag37 dag38 dag39 dag40 Gudrun 2005 Dagmar 2011

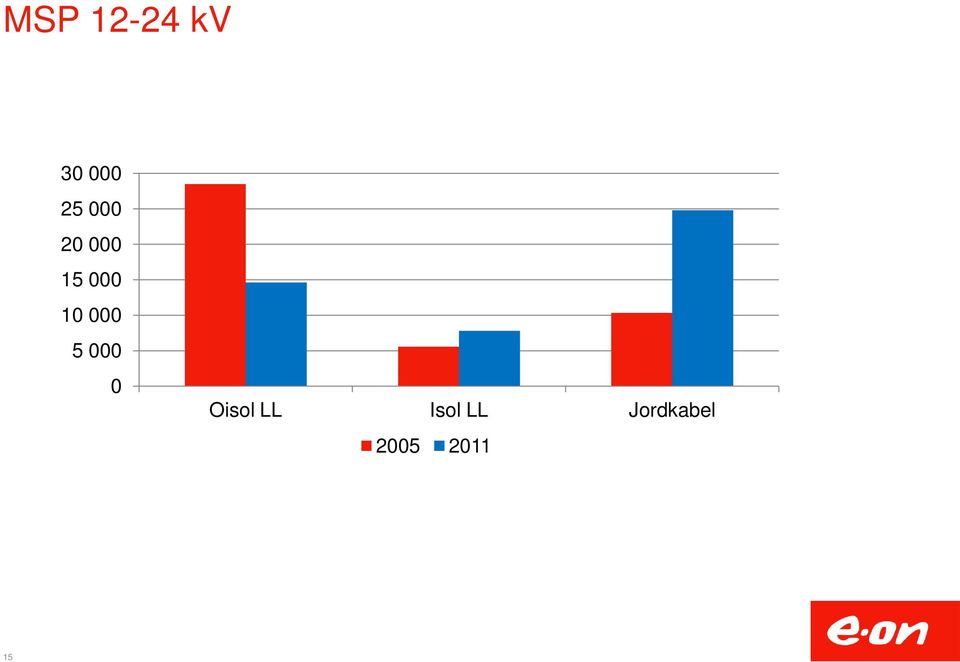

15 MSP kv Oisol LL Isol LL Jordkabel

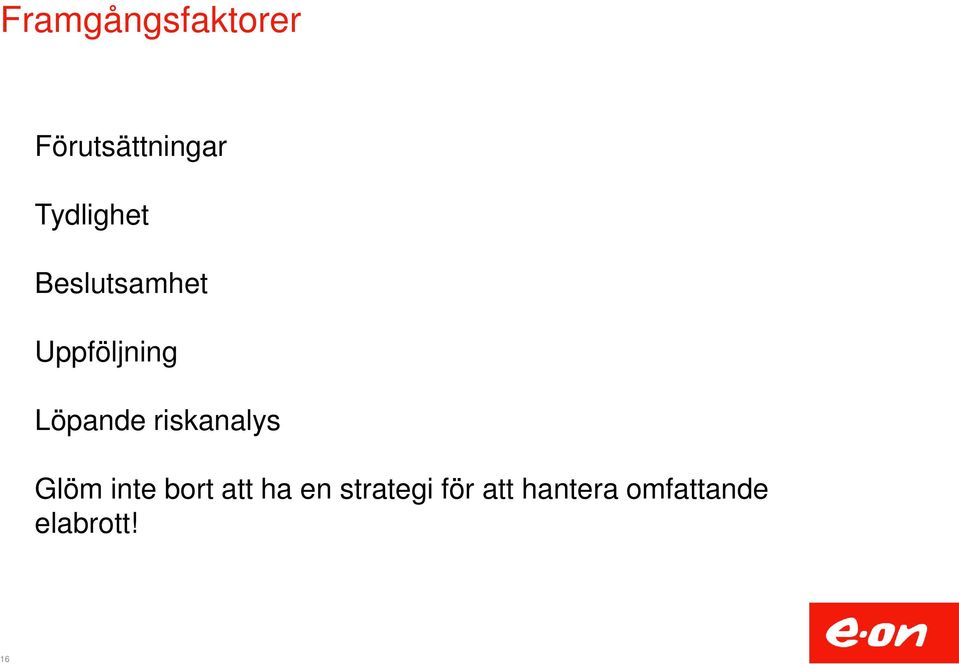

16 Framgångsfaktorer Förutsättningar Tydlighet Beslutsamhet Uppföljning Löpande riskanalys Glöm inte bort att ha en strategi för att hantera omfattande elabrott! 16

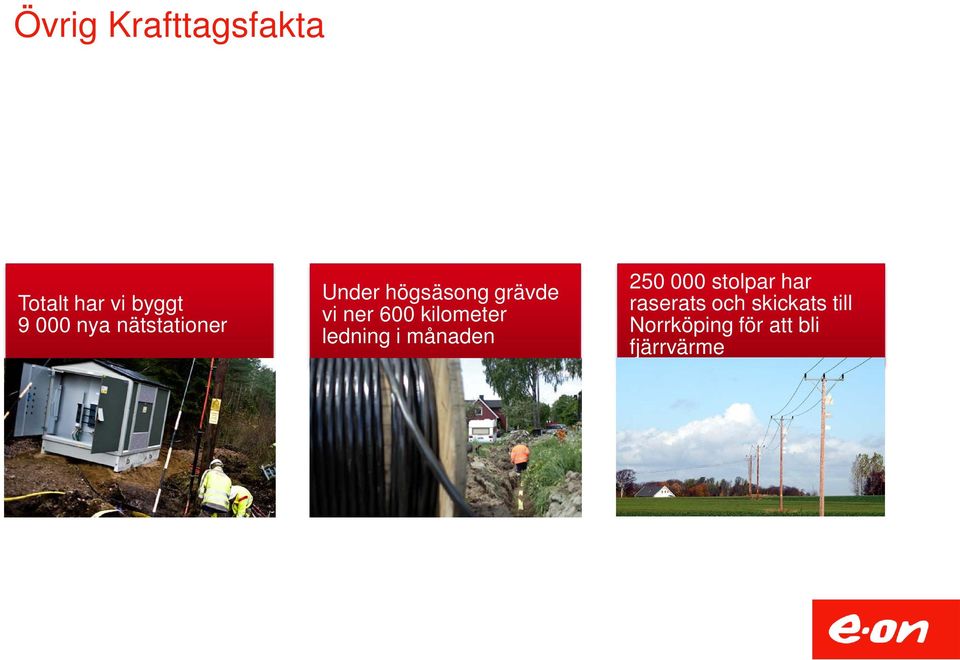

17 Övrig Krafttagsfakta Totalt har vi byggt nya nätstationer Under högsäsong grävde vi ner 600 kilometer ledning i månaden stolpar har raserats och skickats till Norrköping för att bli fjärrvärme

18 Vi uppskattar att avbrotten till följd av vind och snö minskat med över 60 procent Vi fortsätter att vädersäkra våra elnät!
