1 Utveckling Högdalenverket samråd med allmänhet 14 juni

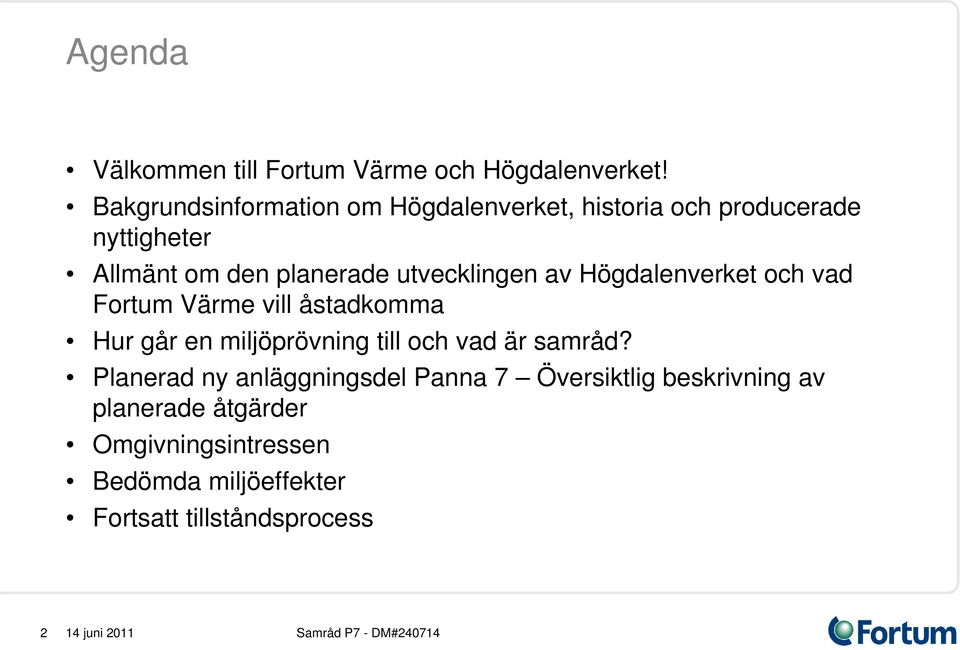

2 Agenda Välkommen till Fortum Värme och Högdalenverket! Bakgrundsinformation om Högdalenverket, historia och producerade nyttigheter Allmänt om den planerade utvecklingen av Högdalenverket och vad Fortum Värme vill åstadkomma Hur går en miljöprövning till och vad är samråd? Planerad ny anläggningsdel Panna 7 Översiktlig beskrivning av planerade åtgärder Omgivningsintressen Bedömda miljöeffekter Fortsatt tillståndsprocess 2

3 Kort om Fortum Värme AB Fortum Värme samägt med Stockholms stad (Fortum Värme) bedriver fjärrvärme- och fjärrkylaverksamhet i Stor-stockholmsområdet. Fortum Värme ägs av Fortum Power and Heat AB och Stockholms stad. Fortum Power and Heat AB ingår i den börsnoterade finländska energikoncernen Fortum Oyj. Antal anställda vid utgången av år 2010 uppgick till 828 personer Under år 2010 producerades 10,7 TWh värme, 1,9 TWh el samt 0,5 TWh kyla Via dotterbolaget Stockholm Gas AB bedrivs även stadsgasverksamhet Läs mer om oss och vår verksamhet i publikationen Inblick 2010 Fortlöpande information om utvecklingen av Högdalenverket hittar ni på 3

4 Vi som finns på plats idag Utveckling av en så pass stor och avancerad anläggning som Högdalenverket pågår under lång tid och kräver många olika kompetenser. Vi som arbetar med projektet i denna inledande fas är: Johan Alsparr, projektägare Mats Strömberg, projektledare Nadja Pilpilidou, EHS-ansvarig Niclas Åkerlund, Platschef Linn Arvidsson, MKB-konsult Per Molander, juridiskt ombud 4

5 En historia om klimat och miljö 1853 tände vi Stockholms första gaslykta 1953 kopplades den första fjärrvärmekunden in 1995 kopplades den första fjärrkylakunden in 2009 kom klimatneutral fjärrvärme och fjärrkyla Lokalt Regionalt Globalt 5

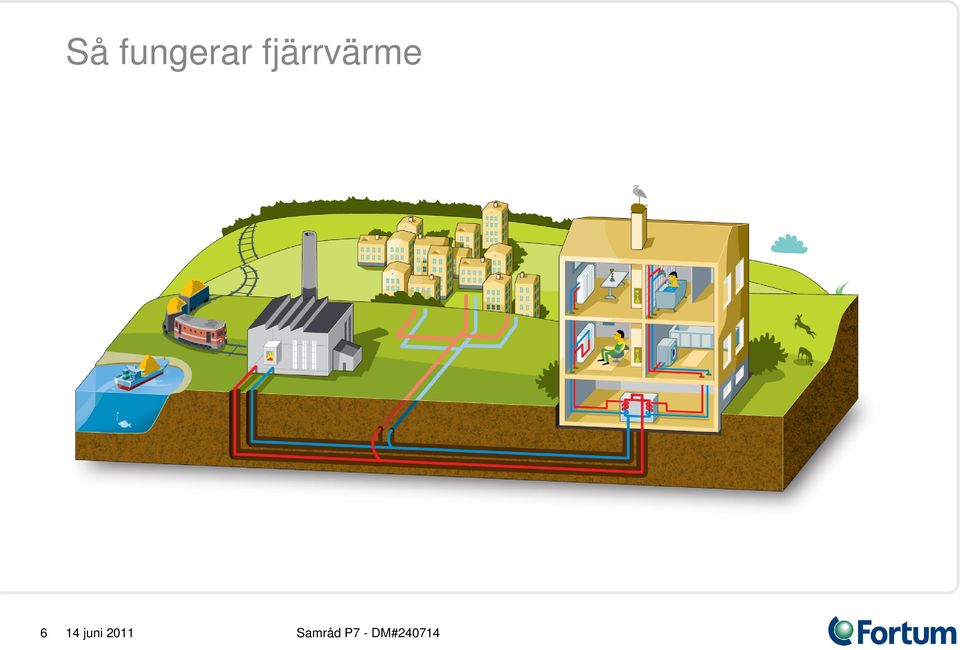

6 Så fungerar fjärrvärme 6

7 Fjärrvärmens mervärden kundnyttan Enklare Säkrare Renare Nyckelfärdig installation Förbrukningsstatistik via fakturor och Energikonto Fri energirådgivning Minimalt servicebehov Energitjänster som tillval Inga bränslebeställningar Trygga leveranser Stabil prissättning Prisgaranti upp till 3 år Bränslet tar aldrig slut Varmvattnet tar aldrig slut 3 månaders uppsägningstid Vi har funnits i 150 år och kommer att finnas kvar Värme från förnybara bränslen och spillenergi Minimal klimatpåverkan Effektivt resursutnyttjande Inget buller Inga bränsletransporter Inget sot, rök eller lukt 7

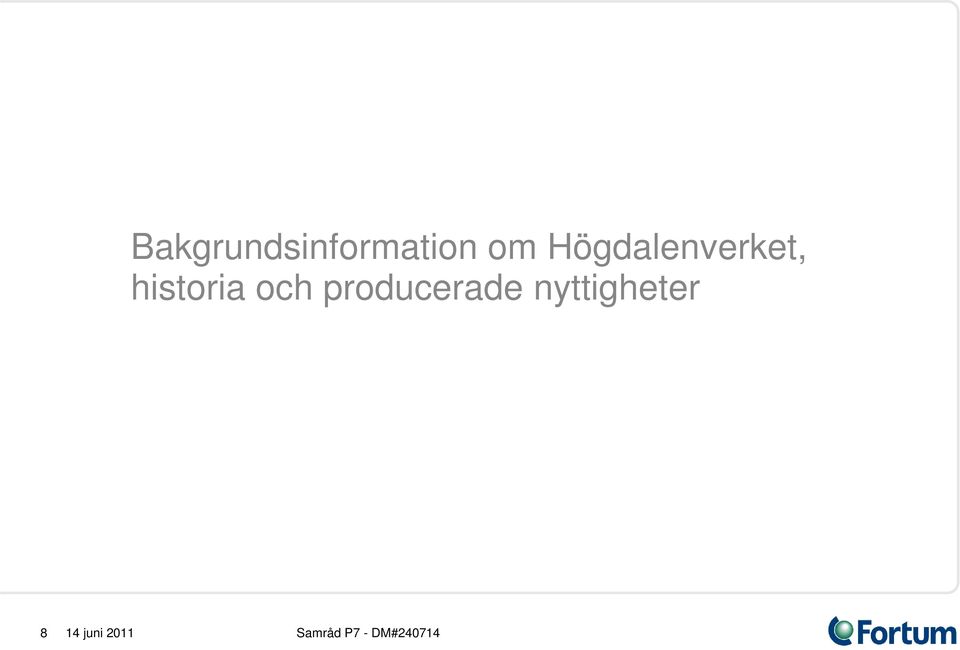

8 Bakgrundsinformation om Högdalenverket, historia och producerade nyttigheter 8

9 Översikt Högdalenverket 9

10 Historik Högdalen Högdalen driftsätts Första fjärrvärmeleveransen NOx-syst infördes Rökgaskondensering P1-P P3 P6 P4

11 Produktionsenheter Högdalen KVV Panna 1 & 2 Hushållsavfall (2 x 23 MW) Panna 3 Hushållsavfall (40 MW) Panna 4 Hushållsavfall (82 MW) Panna 5 Bioolja (80 MW) Panna 6 Industriavfall (91 MW) Rökgaskondensering P1-P3 Rökgaskondensering P6 Rökgaskondensering P4 G1, ångturbin G6, ångturbin (12 MW) (17 MW) (12 MW) (27 MW) (40 mw)

12 Avfallsförädling i Högdalen Volymer Hushållsavfall ton/år Industriavfall ton/år Kapacitet 5 st avfallspannor 256 MW, 72 ton avfall/timma Produktion GWh/år fjärrvärme 340 GWh el Energiproduktionen motsvarar Värme för ca hushåll El för hushåll

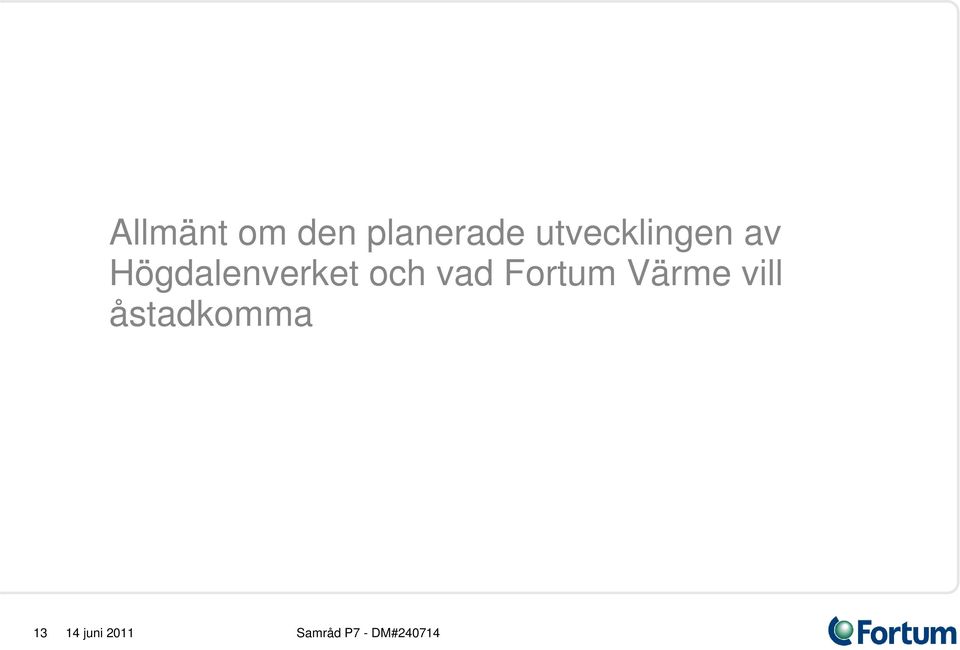

13 Allmänt om den planerade utvecklingen av Högdalenverket och vad Fortum Värme vill åstadkomma 13

14 Fjärrvärmen byggs ut och förnyas Fjärrvärmen har en marknadsandel om ca 80% Ca 80% kommer från förnybara bränslen Helt hållbar värme senast år > resurssnål, klimateffektiv, förnybar 14

15 Ett system för kraftvärme och förnybar energi Resurshushållning Minskad primärenergi genom att: Öka kraftvärmeproduktionen Öka andelen energi från avfall och spillvärme Klimateffektivitet Minska utsläppen av växthusgaser genom att: Minska andelen fossila bränslen Öka andelen kraftvärme Förnybarhet Öka andelen förnybar energi genom att: Öka andelen förnybara bränslen i vår produktion Säkerställa att förnybara bränslen framställs på ett hållbart sätt 15

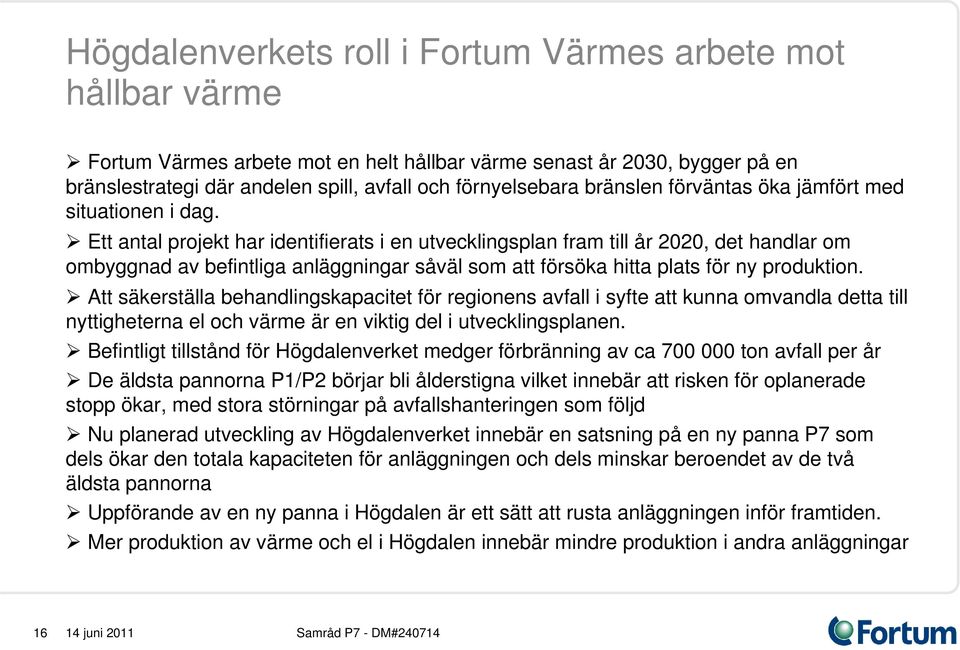

16 Högdalenverkets roll i Fortum Värmes arbete mot hållbar värme Fortum Värmes arbete mot en helt hållbar värme senast år 2030, bygger på en bränslestrategi där andelen spill, avfall och förnyelsebara bränslen förväntas öka jämfört med situationen i dag. Ett antal projekt har identifierats i en utvecklingsplan fram till år 2020, det handlar om ombyggnad av befintliga anläggningar såväl som att försöka hitta plats för ny produktion. Att säkerställa behandlingskapacitet för regionens avfall i syfte att kunna omvandla detta till nyttigheterna el och värme är en viktig del i utvecklingsplanen. Befintligt tillstånd för Högdalenverket medger förbränning av ca ton avfall per år De äldsta pannorna P1/P2 börjar bli ålderstigna vilket innebär att risken för oplanerade stopp ökar, med stora störningar på avfallshanteringen som följd Nu planerad utveckling av Högdalenverket innebär en satsning på en ny panna P7 som dels ökar den totala kapaciteten för anläggningen och dels minskar beroendet av de två äldsta pannorna Uppförande av en ny panna i Högdalen är ett sätt att rusta anläggningen inför framtiden. Mer produktion av värme och el i Högdalen innebär mindre produktion i andra anläggningar 16

17 Ett sätt att spara primärenergi enligt EU:s avfallshierarki energi som annars går förlorad Högdalenverket är en effektiv anläggning som omvandlar regionens avfall till el och värme 17

18 Hur går en miljöprövning till och vad är samråd? 18

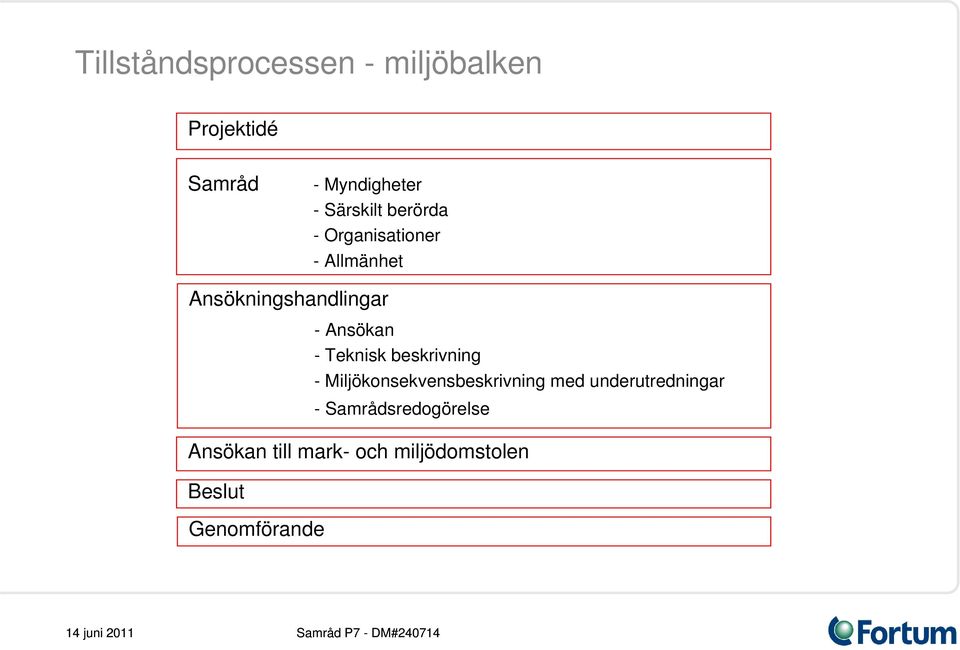

19 Tillståndsprocessen - miljöbalken Projektidé Samråd - Myndigheter - Särskilt berörda - Organisationer - Allmänhet Ansökningshandlingar - Ansökan - Teknisk beskrivning - Miljökonsekvensbeskrivning med underutredningar - Samrådsredogörelse Ansökan till mark- och miljödomstolen Beslut Genomförande

20 En miljökonsekvensbeskrivning påverkan på omgivning och människor som en planerad verksamhet kan innebära helhetsbild av planerad verksamhet krav enligt miljöbalken samråd: de som berörs skall få möjlighet att säga sin mening 20

21 Planerad ny anläggningsdel panna P7 Översiktlig beskrivning av planerade åtgärder 21

22 Exempel på layout 22

23 Exempel på utformning, system för fjärrvärme, ånga etc. Högtrycksånga Turbiner Förbränningsluft NH 3 Lågtrycksånga Kondensat B2 G B1 G Reaktor Fjärrvärme Mottagningshall för bränsle Bränsleinmatning Bränsle bunker Panna Tillsattsbrännare Slangfilter Kalk Kondensor Skrubber Slaggbunker Askor Matarvatten Eldningsolja Kommunalt vatten Vattenbehandlig Kol Quench Lut Kommunalt vatten 23

24 Huvudtidplan Projekt P7 Ansökan om miljödom inlämnad omkring hösten Processupphandling påbörjas (utskick pannförfrågan) i början av Investeringsbeslut, pannkontrakt, vid laga kraftvunnen miljödom omkring hösten Start Mark och byggarbete omkring hösten Idrifttagning hösten 2014/våren Provdrift och övertagande våren

25 Omgivningsintressen och bedömda miljökonsekvenser 25

26 Riksintressen och andra allmänna intressen Cirklarna motsvarar ett avstånd av 1, 2 och 3 km från Högdalens kraftvärmeverk.

27 Omgivningsintressen Boendemiljö Närmaste bostadsområde (Fagersjö) drygt 500 m söder om HKV Friluftsliv och rekreation Området gränsar till rekreationsområdet kring Högdalstopparna och Fagersjöskogen Kulturmiljö m söder och väster om HKV finns torp- och lägenhetsrester, kulturpräglade markytor och fångstgropar

28 Omgivningsintressen Naturmiljö Till största delen hårdgjorda ytor Vegetation av gräs, ruderatväxter och buskar NO om HKV hällmarktallskog, blandskog, lövskog, gräsytor och buskar (Fagersjöskogen) Ca 200 m O om HKV Gökdalens våtmark

29 Omgivningsintressen Markförhållanden Avslutad deponi Schakt- och rivningsmassor samt grovsopor Berg i dagen omgivet av morän Utschaktad del av området Plan asfalterad yta Vägnät och trafik Angör via Kvicksundsvägen % utgörs av tung trafik Närliggande verksamheter Vantörs ÅVC SITA:s avfallshanteringsanläggning Stockholm Gas LNG-anläggning Fortum distribution ställverksanläggning Fortum Värme gasturbinanläggning

30 Preliminärt bedömda miljöeffekter Intresse Värdering av påverkan Motivering Byggskede Permanent drift Riksintressen, allmänna intressen Ingen/ringa påverkan Ingen/ringa påverkan Utbyggnaden bedöms inte beröra några riksintressen. Boendemiljö Måttlig påverkan Måttlig påverkan Buller från transporter. Buller samt risk för lukt kommer att utredas närmare. Naturmiljö Liten påverkan Liten påverkan Att bygga och nyttja den nya pannan bedöms påverka omkringliggande naturmiljö i liten skala. Vattenmiljö Ingen/ringa påverkan Liten påverkan Utsläpp till vatten kommer att utredas särskilt. Frilufts--liv och rekreation Liten påverkan Liten påverkan Området bedöms inte nyttjas för frilufts-liv och rekreation i bety-dande omfatt-ning. Kultur-miljö och fornlämningar Ingen/ringa påverkan Ingen/ringa påverkan Inom området finns inga kulturhistoriska objekt eller fornlämningar noterade. Riskaspekter Liten påverkan Måttlig påverkan Riskaspekter kommer att utredas.

31 Preliminärt bedömda miljöeffekter Intresse Värdering av påverkan Motivering Byggskede Permanent drift Markförhållanden Måttlig påverkan Ingen/ringa påverkan Schaktning och ev. sprängning. Kända mark-föro-reningar finns i området. Utsläpp till mark och vatten Liten påverkan Liten påverkan Begränsad risk för utsläpp till mark och vatten, störst under byggskedet. Risk för sprid-ning av metaller till mark och vatten kommer att utredas. Utsläpp till luft Liten påverkan Betydande påverkan Utsläpp till luft och påverkan på miljökvalitetsnormer kommer att utredas. Markanvändning Liten påverkan Liten påverkan Övergång till mark för industri-ändamål Vattenförbrukning Ingen/ringa påverkan Måttlig påverkan Vatten tillsätts processen. Råvaror, energi och avfall Liten påverkan Betydande positiv påverkan Verksamheten bidrar till nyttjande av avfall som resurs. Energi utnyttjas i el och fjärrvärme.

32 Fortsatt tillståndsprocess 32

33 Den fortsatta tillståndsprocessen Samrådstid till 14 augusti Utredningar och undersökningar Ansökan lämnas till mark- och miljödomstolen i Nacka Kungörelse Remisser Huvudförhandling och dom
