1 Väggkopplingar Kopplingssystem 1

2 Väggkopplingar KONTAKTINFORMATION Kundsupport och säljare Produktinformation, prisinformation, orderläggning, returer, krediteringar, offerter, lagerorder. 2

3 Väggkopplingar Innehåll Väggbrickor... 6 Kopplingar... 8 Kulventiler Blandarfästen ROT-kopplingar Anslutningskopplingar Handdukstorkar Trädgårdskranar Soft PEX -rör Verktyg

4 Kopplingssystem Våra kopplingar tänker på framtiden. Ett kopplingsprogram som är rejält och håller måttet, som är väl beprövat och standardiserat. Det ger optimal produktivitet för installatören. Inga konstigheter. Tryggheten vill vi heller inte tumma på. Därför är våra kopplingar typgodkända. De är även godkända enligt branschregler Säker Vatten. Våra kopplingar täcker de flesta behov för både ROT- och nyinstallation av tappvatten. Kopplingar för både Cu och PEX/Alupex. Vad är Vaska? Vaska är vattenskadesäkert byggande. Det innebär att det ska vara lätt att upptäcka läckage. Därför dras vattenledningar med tryck på utsidan av väggar och lösningar har tagits fram för att minimera håltagning i våtrummen. Det ska även vara enkelt att byta ut delar av installationerna samt att reparera befintliga delar. 4

5 Kopplingssystem Lätt, rätt och tätt. 5

6 Väggbrickor Enkel väggbricka för Cu-rör Väggenomföring vid övergång från dold till synlig rördragning. Med lekande nippel. Skruvhål: Ø6, försänkt, c/c 80. Dubbel väggbricka för Cu-rör Väggenomföring vid övergång från dold till synlig rördragning. Med lekande nipplar som också är justerbara. Skruvhål: Ø6, försänkt, c/c 120. Rostfritt stål, G3/8 D: Ø Rostfritt stål, G3/8 D: Ø Rostfritt stål, G1/2 D: Ø Rostfritt stål, G1/2 D: Ø Trerörs väggbricka för Cu-rör Väggenomföring vid övergång från dold till synlig rördragning. Med lekande nipplar som också är justerbara. Nippeln för det klenare röret är som standard överst. Brickan är ej vändbar. Skruvhål: Ø6, försänkt, c/c 180. Rostfritt stål, G3/8 D: Ø Rostfritt stål, G1/2 D: Ø Rostfritt stål, G1/2 D: Ø Enkel täckbricka Skruvhål: Ø6, försänkt, c/c 80. Rostfritt stål, D1: Ø12, D2,3: Ø Rostfritt stål, D1: Ø15, D2,3: Ø Rostfritt stål, D: Ø Rostfritt stål, D: Ø

7 Väggbrickor Dubbel täckbricka Skruvhål: Ø6, försänkt, c/c 120. Rostfritt stål, D: Ø Rostfritt stål, D: Ø Trerörs täckbricka Skruvhål: Ø6, c/c 180. Trerörs väggbricka för PEX/Alupex Med lekande nipplar som också är justerbara. Väggenomföring vid övergång från dold till synlig rördragning. Skruvhål: Ø6, c/c 180. Kopplingarna är typgodkända för: Wirsbo-combi- PEX 15x2,5. Uponor Unipipe Rör 16x2,0. LK universalrör A16 och X16. Rostfritt stål, D: Ø Rostfritt stål, D: Ø Rostfritt stål, D: Ø Rostfritt stål, D: Ø Enkel väggbricka för PEX/Alupex Väggenomföring vid övergång från dold till synlig rördragning. Med lekande nippel. Skruvhål: Ø6, försänkt, c/c 80. Rostfritt stål, D: Ø Rostfritt stål, D: Ø Dubbel väggbricka för PEX/Alupex Med lekande nipplar som också är justerbara. Väggenomföring vid övergång från dold till synlig rördragning. Skruvhål: Ø6, försänkt, c/c 120. Kopplingarna är typgodkända för: Wirsbo-combi- PEX 15x2,5. Uponor Unipipe Rör 16x2,0. LK universalrör A16 och X16. Rostfritt stål, D: Ø Rostfritt stål, D: Ø

8 Kopplingar T-ventil Avstängningsventil med blå ratt. Till FM Mattssons väggbrickor. Röret hamnar på klammeravstånd från vägg. Vinkelventil Avstängningsventil med blå ratt. Till FM Mattssons väggbrickor. Röret hamnar på klammeravstånd från vägg. Utförande FMMnr RSK nr Krom Överstycke Komplett 1/2 till FMM Ventil Krom Rak koppling Tillverkade fr. o. m Manufactured from 2011 Tillverkade t. o. m Manufactured until 2010 Krom Rak koppling Krom, G3/ Krom, G1/2 (utv.) x G3/8 (inv.) Krom, G1/ Krom, G3/ Vinkelkoppling Byggmått med väggbricka, centrum rör vägg: G3/8: Ca 40 mm. G1/2: Ca 45 mm. G3/4: Ca 55 mm. Krom, G3/ Krom, G1/2xG3/ Krom, G1/ Krom, G3/ Krom, G3/ Krom, G1/ Krom, G3/

9 Kopplingar Vinkelkoppling Byggmått med väggbricka, centrum rör vägg: G3/8: Ca 40 mm. G1/2: Ca 45 mm. G3/4: Ca 55 mm. T-koppling Byggmått med väggbricka, centrum rör vägg: G3/8: Ca 40 mm. G1/2: Ca 45 mm. G3/4: Ca 55 mm. Krom, G3/ Krom, G1/ Krom, G3/ Halvkoppling För anslutning mot plan utvändig gänga. Krom, D: Ø10 (G1/2) Krom, D: Ø12 (G1/2) Krom, D: Ø15 (G1/2) Krom, D: Ø16 (G1/2) Krom, G3/ Krom, G1/ Krom, G3/ Trycknippel med kona För anslutning mot konisk invändig gänga. Trycknippel Kona Halvkoppling Packning Kona Krom, D: Ø12 (G3/4) Krom, D: Ø15 (G3/4) Krom, D: Ø18 (G3/4) Krom, D: Ø22 (G3/4) Krom, D: Ø10 (G3/8) Krom, D: Ø12 (G3/8) Krom, D: Ø10 (G1/2) Krom, D: Ø12 (G1/2) Krom, D: Ø15 (G1/2)

10 Kulventiler Kulventil Avtagbart vred. Spindel med nyckeltag. Lekande mutter. Kulventil Avtagbart vred. Spindel med nyckeltag. Lekande mutter. Krom Kulventil T-ventil. Avtagbart vred. Spindel med nyckeltag. Byggmått med väggbricka, centrum rör vägg: G3/8: Ca 40 mm. G1/2: Ca 45 mm. G3/4: Ca 55 mm. Krom Kulventil Avtagbart vred. Spindel med nyckeltag. Byggmått med väggbricka, centrum rör vägg: G3/8: Ca 40 mm. G1/2: Ca 45 mm. G3/4: Ca 55 mm. Krom, G3/ Krom, G1/ Krom, G3/ Krom, G3/ Krom, G1/ Krom, G3/

11 Kulventiler Kulventil Avtagbart vred. Spindel med nyckeltag. Kulventil Avtagbart vred. Spindel med nyckeltag. Krom, G3/ Krom, G1/ Krom, G3/ Krom, G3/8xG3/ Krom, G3/8xG1/ Krom, G1/2xG1/ Kulventil Avtagbart vred. Spindel med nyckeltag. Krom Viktigt att tänka på: Vid användning av klämringskopplingar kan spänningskorrosion uppstå. Följ därför monteringsinstruktionen noga för respektive koppling. Använd Locher Pasta Special för att underlätta åtdragning. Alla FM Mattssons kulventiler är typgodkända. För att förhindra oavsiktlig avstängning är kulventilerna försedda med avtagbara vred. Kopplingar av annat fabrikat får inte användas tillsammans med kopplingar från FM Mattsson. 11

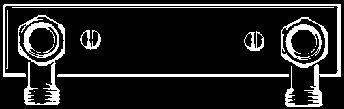

12 Blandarfästen Blandarfäste för Cu-rör För dold rördragning. Med skruvar. Skruvhål c/c 100. Blandarfäste för PEX/Alupex För dold rördragning. Med skruvar. Skruvhål c/c 100. Kopplingarna är typgodkända för: Wirsbo-combi- PEX 15x2,5. Uponor Unipipe Rör 16x2,0. LK universalrör A16 och X16. Krom, D: Ø Krom, D: Ø Blandarfäste för Cu-rör För dold rördragning. Med skruvar. Skruvhål c/c 100. Med dräneringshål. Krom, D: Ø Krom, D: Ø Blandarfäste för PEX/Alupex För dold rördragning. Med skruvar. Skruvhål c/c 100. Med dräneringshål. Kopplingarna är typgodkända för: Wirsbo-combi- PEX 15x2,5. Uponor Unipipe Rör 16x2,0. LK universalrör A16 och X16. Krom, D: Ø Krom, D: Ø Krom, D: Ø Krom, D: Ø

13 Blandarfästen Blandarfäste Väggbricka med väggtätning. Med skruvar. Skruvhål c/c 100. Med föravstängning. Blandarfäste Med skruvar. Skruvhål c/c 100. Vändbar röranslutning uppåt. Rostfritt stål Krom Ventilfäste för Cu-rör För dold rördragning. Med skruvar. Skruvhål c/c 80. Nipplar Nipplar Nipplar För ombyggnad av blandarfäste FMM 2096 till modell Vaska. Rostfritt stål, D: Ø Rostfritt stål, D: Ø Krom, 2 st-förpack

14 ROT-kopplingar Anslutningskoppling Blisterpack, 2 st-förpackningar. För montering i duschkabiner. Anslutningskoppling Med föravstängning. Med teflonbelagd kula. Krom Mellankoppling Med föravstängning. Med teflonbelagd kula. Krom Mellankoppling För extra uttag, utanpåliggande. Krom Mellankoppling Pluggad. För nytt tillopp, utanpåliggande. Med kontätning. Krom, med avstickare Krom, utan avstickare Excenterkoppling (42 mm) Med kontätning. Från ansl. M26, 100 c/c till ansl. M26, 160c/c (och 180 c/c). Krom Krom

15 ROT-kopplingar Excenterkoppling (10 mm) Med föravstängning. Med teflonbelagd kula. Med kontätning. Från ansl. M34, 180 c/c till ansl. M26, 160 c/c. Excenterkoppling (10 mm) Från ansl. 3/4, 150 c/c till ansl. M26, 160 c/c. Krom Excenterkoppling (3,5 mm) Från ansl. 3/4, 150 c/c till ansl. M26, 160 c/c. Krom Excenterkoppling (42 mm) Från ansl. 3/4, 80 c/c till ansl. M26, 160 c/c. Krom, 2 st-förpackning Excenterkoppling (5 mm) Från ansl. M26, 160 c/c till ansl. 3/4, 150 c/c. Krom Täckplugg Med upphängare. För pluggning av gamla rördelar i vägg. Krom Krom

16 ROT-kopplingar Anslutningskoppling Med föravstängning. Med teflonbelagd kula. Övergångsnippel Med kontätning. Krom Mellankoppling Krom Mellankoppling Med avstickare. Med kontätning. Krom Excenterkoppling (14 mm) Anv. bl.a. mot fast takdusch vid utbyte av blandare. Med tätningsring i nylon. Krom Nippel För bl.a. ettgreppsblandare. Krom Krom

17 Anslutningskopplingar Inloppskoppling Förnicklad. Inloppskopplingar Förnicklade. Med stödhylsor för rörtjocklek 0,8 mm. D: Ø D: Ø Flödesreglerare EcoFlow. D: Ø10 (G1/2x10), 2 st-förpack Tryckstötsdämpare För klenrörsdimentionerande anläggningar. Monteras med T-koppling FMM 1862 (G3/8). 9 l/min l/min Övergångsnippel Ex. på användning: Passar tvättställsblandare med inv. gängad utloppspip. 12 mm insex. Krom Övergångsnippel Med o-ring. För att ansluta svängbar pip på badkarsblandare (5000-serien). 17 mm insex. Krom Krom

18 Anslutningskopplingar Övergångsnippel Med o-ring. 16 mm insex. Övergångsnippel Ex. på användning: Blandare med duschansl. utv. G3/4 FMM duschanordning. Krom Övergångsnippel Ex. på användning: Blandare med duschansl. utv. G3/4 FMM duschanordning. Krom Övergångsnippel Ex. på användning: Luftinblandande strålsamlare passar på gängan M22x1. 12 mm insex. Krom Övergångsnippel Ex. på användning: Utloppspipar för badkarsblandare passar på gängan M26x1,5. 12 mm insex. Krom Övergångsnippel Ex. på användning: Passar blandarpipar med utv. gänga M22x1. Observera VA-byggnorm betr. slanganslutning till pip. Krom Krom

19 Anslutningskopplingar Övergångsnippel Ex. på användning: Gammal blandare till FMM duschanordning. 12 mm insex. Övergångsnippel Med o-ring. Ex. på användning: Ansl. 15 i stället för pip på köksblandare. 12 mm insex. Krom Övergångsnippel Ex. på användning: I stället för pip på badkarsblandare. Krom Lock Krom Föravstängningsventil Råförkromat Plugg Typgodkänd. Råförkromat Krom, G3/8 (Insex 8) Krom, G1/2 (Insex 10)

20 Väggkopplingar Anslutningskopplingar Kon-nippel Kon-nippel Krom, G3/8 (Insex 8) Krom, G1/2 (Insex 10) Kon-nippel Monteras i 1/2 koppling, för anslutning mot Soft PEX -rör med lekande 3/8. Ex. på användning: Koppling mot kulventil FMM Krom, G3/8xG1/2 (Insex 8) Krom, G1/2xG3/4 (Insex 10) Packning Till Soft PEX 3/8. G1/2 G3/8 Krom Krom, 10 st-förpack

21 Handdukstorkar Väggkopplingar Handdukstork, vändbar Lösa väggfästen med väggtätning. Värmeavgivning vid Δt W (90 kcal/h). Kopplingsrör anslutes med trycknippel och kona. Regleringsventiler anslutes med KON-nippel Utsprång från vägg: 70 mm. Handdukstork, vändbar Lösa väggfästen med väggtätning. Värmeavgivning vid Δt W (54 kcal/h). Kopplingsrör anslutes med trycknippel och kona. Regleringsventiler anslutes med KON-nippel. Utsprång från vägg: 70 mm. Δt = Krom, utan regl.- och returventil Krom, med regl.- och returventil G3/ t in+ t ut -t rum Δt = 2 t in+ t ut -t rum 2 Krom, utan regl.- och returventil Krom, med regl.- och returventil G3/ Handdukstork, vändbar Lösa väggfästen med väggtätning. Värmeavgivning vid Δt W (134 kcal/h). Kopplingsrör anslutes med trycknippel och kona. Regleringsventiler anslutes med KON-nippel. Utsprång från vägg: 70 mm. Regleringsventil (radiatorventil) Rak modell. Handreglerad. Av avzinkningshärdig metall. Med KON-nippel som passar i FM Mattssons handdukstorkar (o-ringstätning). Krom Δt = t in+ t ut -t rum 2 Krom, utan regl.- och returventil Krom, med regl.- och returventil G3/ Returventil Rak modell. Av avzinkningshärdig metall. Med KON-nippel som passar i FM Mattssons handdukstorkar (o-ringstätning). Krom

22 Väggkopplingar Trädgårdskranar Trädgårdskran Självdränerande. Med typgodkänd backventil. Är fryssäker även om slang är ansluten. Väggbricka: Höjd 110, bredd 70, skruvhål diagonalt. Trädgårdskran Med typgodkänd backventil. Väggbricka: Höjd 110, bredd 70, skruvhål diagonalt. För väggtjocklek max För väggtjocklek max För väggtjocklek max Trädgårdskran För kall- och varmvatten. Med typgodkända backventiler. Väggbricka: Höjd 70, bredd 180, skruvhål c/c 172. För väggtjocklek max Trädgårdskran Självdränerande. Med typgodkänd backventil. Med vakuumventil. Är fryssäker även om slang är ansluten. Väggbricka: Höjd 106, bredd 66, skruvhål diagonalt. För väggtjocklek max För väggtjocklek max För väggtjocklek max För väggtjocklek max

23 Trädgårdskranar Väggkopplingar Trädgårdskran För kall- och varmvatten. Med typgodkända backventiler. Med vakuumventil. Väggbricka: Höjd 70, bredd 180, skruvhål c/c 172. För väggtjocklek max

24 Soft PEX -rör Vad är ett Soft PEX -rör? Soft PEX är mjukgjorda PEX-rör, används som anslutningsrör till bland annat vattenblandare (kranar) diskoch tvättmaskiner. De tillverkas i flera miljoner meter och marknaden växer stadigt. Dessa rör skall inte förväxlas med flexibla metallomspunna gummislangar som förekommit tidigare på marknaden. Fördelar med Soft PEX -rör som anslutningsrör till vattenkranar? 1. Snabbt montage, du kapar installationstiden. 2. Kostnadseffektiv - mindre förpackningar. 3. Lika lång livslängd som traditionella PEX-rör. 4. Ljuddämpande. 5. Säkert (VV-röret har röd märkning). Stabilt montage med stabiliseringsstag och stödplatta Vid installationer i diskbänkar med tunn plåt utan stödram kan det förekomma att blandaren upplevs instabil. Vi rekommenderar då att använda stabiliseringsstag i kombination med stödplatta. (OBS! Det förekommer dock diskbänkar med limmad underskiva, då behövs ej denna lösning.) 1. Provmontera stabiliseringssatsen och märk ut väggfästets position. 2. Skruva fast väggfästet mot väggen. 3. Skjut staget över en av blandarens fästmuttrar. 4. Drag åt de två stoppskruvarna för att fixera staget mot väggfästet. Stabiliseringsstag ingår ej i blandaren, beställs separat. Stabiliseringssats: FMM RSK

25 Enkelt att ansluta till Soft PEX -rör Vid montering till matarledningen används en vanlig klämringskoppling. Soft PEX -rörets släta ände har en något större diameter längst ut, som en extra säkerhet så att konan ej kan lossna. Soft PEX -rör Mindre diameter Konans placering Ø 10 OBS! Var försiktig vid åtdragningen, Soft PEX -röret får ej tvinnas. Använd alltid två nycklar. Klamring Rekommendation från Säker Vatten: 1. Matarledningens anslutningskoppling ska vara fast fixerad, till exempel genom en väggbox, väggbricka eller fast monterad koppling. 2. Om röret är för långt, böj ej Soft PEX - röret för tvärt, gör i stället en loop vid montering till matarledningen. Soft PEX -rör Klamring PEX-rör Kopparrör Klamring PEX-rör Finns också med lekande mutter anslutning G3/8. Soft PEX -rör finns också med lekande mutter G3/8 som ingår med planpackning. Önskas slät ände finns en övergångsnippel med anslutning G3/8 x 10. FMM

26 Verktyg Konavdragare/adapter För blandarfäste. (Adapter FMM för rör Ø12 och Ø15 mm ingår i FMM ) Konavdragare/adapter 3/8 För väggbrickor FMM 1700, 1705, 1708 och (Adapter FMM för rör Ø10 och Ø12 mm ingår i FMM ) Konavdragare för rör Ø10 mm med adapter till rör Ø12 och Ø15 mm Adapter för rör Ø12 och Ø15 mm Konavdragare/adapter 1/2 För väggbrickor FMM 1700, 1705, 1708 och (Adapter FMM för rör Ø12 och Ø15 mm ingår i FMM ) Konavdragare för rör Ø8 mm med adapter till rör Ø10 och Ø12 mm Adapter för rör Ø10 och Ø12 mm Konavdragare/adapter 3/4 För väggbrickor FMM 1700, 1705, 1708 och Även för blandarfästen exportmodell mm c/c. (Adapter FMM för rör Ø12 och Ø15 mm resp. för rör Ø18 och Ø22 mm ingår i FMM ) Konavdragare för rör Ø10 mm med adapter till rör Ø12 och Ø15 mm Adapter för rör Ø12 och Ø15 mm Konavdragare för rör Ø10 mm med adapter till rör Ø12 och Ø15 mm resp. Ø18 och Ø22 mm Adapter för rör Ø12 och Ø15 mm resp. Ø18 och Ø22 mm 26

27 På fmmattsson.se hittar du bland annat: Väggkopplingar Produktkatalog Med sökfunktion där man även kan söka på RSK- eller FMM-nummer. Kranguide Det har aldrig varit enklare att hitta rätt kran. Sparkalkylator Hur mycket sparar du genom att byta blandare? Kranskola Se våra instruktionsfilmer på webben. Tryckfallsdiagram Tryckfallsdiagram finns under varje produkt. Byggvarudeklarationer Här hittar du våra byggvarudeklarationer. AMA-texter Allmän material- och arbetsbeskrivning. Här hittar du föreskrivningstexter. 27

28 Ostnor AB FM Mattsson Box Mora Väggkopplingar Tel Fax FMM-nr / 3000 / Göteborgstryckeriet. 28
