HelCor. - spiralkorrugerad vägtrumma av stål
|
|
- Isak Lundström
- för 8 år sedan
- Visningar:
Transkript

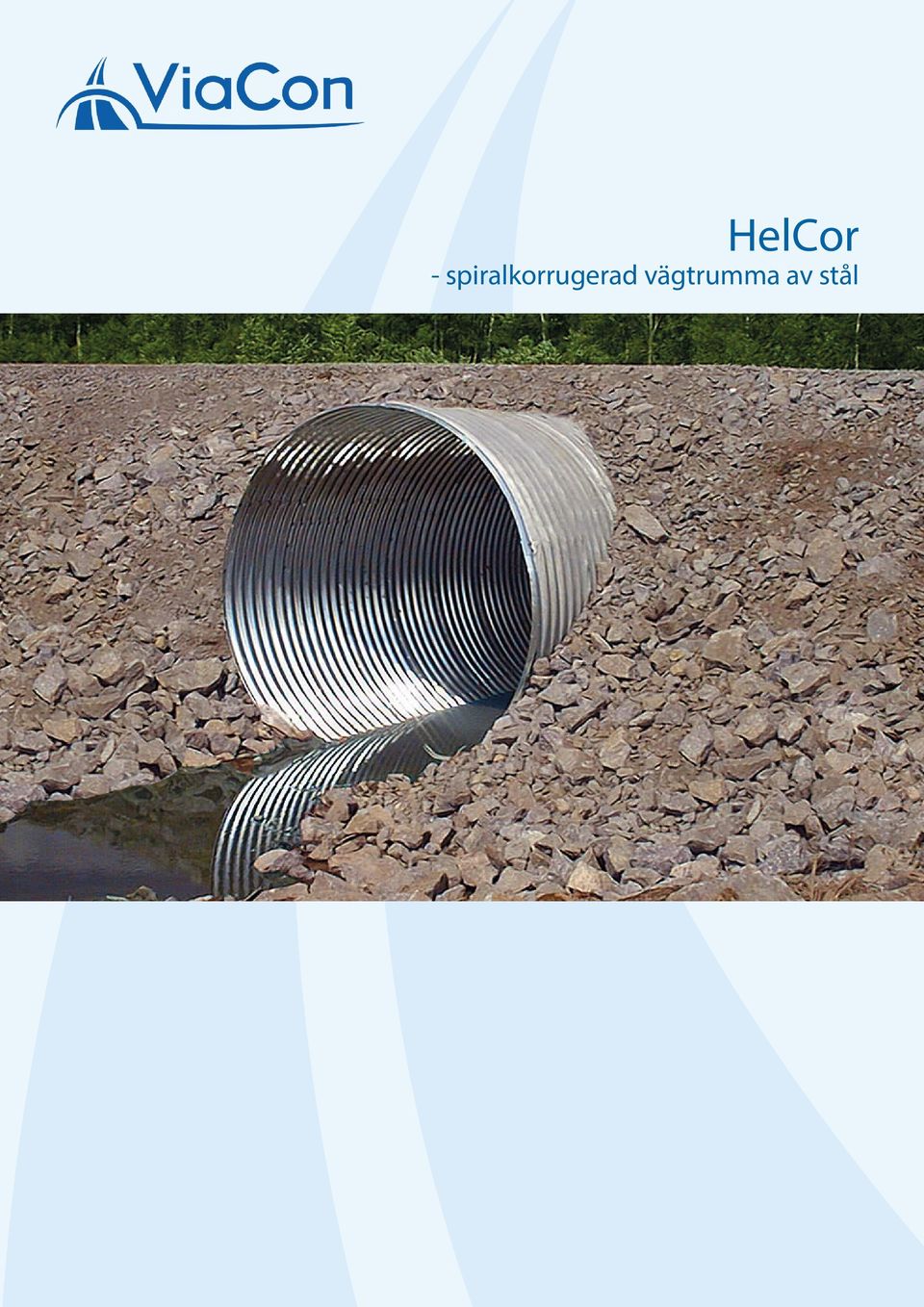

1 HelCor - spiralkorrugerad vägtrumma av stål
2 HelCor spiralkorrugerad vägtrumma HelCor cirkulära spiralkorrugerade vägtrummor har sedan många år använts vid vägbyggnation i hela Skandinavien. Materialet i rören är stålplåt i tjocklekarna 1,2-3,5 mm och plåten är belagd med ett ytskikt av zink eller aluzink. HelCor-rören tillverkas i dimensionsregistret mm i hela längder där den maximala längden enbart begränsas av transportmöjligheten. Korrugeringen är anpassad till dimension och plåttjocklek. HelCor tillverkas även i valvformat utförande. En teknisk lösning som bibehåller vattendragets naturliga botten vilket främjar fiskar och andra vattenlevande djur. Fals HelCor-rören har en fals med dubbel låsning vilket medför att den klarar påfrestningar som uppstår vid hantering, belastningar och sättningar. Korrugering Korrugeringen är anpassad till HelCor-rörens dimension. Korrugeringens utformning medför ett optimalt utnyttjande av stålets hållfasthetsegenskaper och ger HelCor-rören styrkan att klara trafikbelastningar vid små överfyllnader såväl som belastningar från mycket höga överfyllnader Tvärsnittsdata Plåttjocklek Tvärsnittsarea A (mm²/m) Korrugering 38 x 6 mm Korrugering 63 x 13 mm Korrugering 125 x 26 mm Tröghetsmoment (mm4/mm) Böjmotstånd W (mm³/mm) Tvärsnittsarea A (mm²/m) Tröghetsmoment (mm4/mm) Böjmotstånd W (mm³/mm) Tvärsnittsarea A (mm²/m) Tröghetsmoment (mm4/mm) Böjmotstånd W (mm³/mm) 1, ,6 1,49 1, ,5 4,4 2, ,9 5, ,9 13,7 2, ,0 6, ,8 16,7 3, ,0 8, ,0 19,7 3, ,7 9, ,2 23,0 2

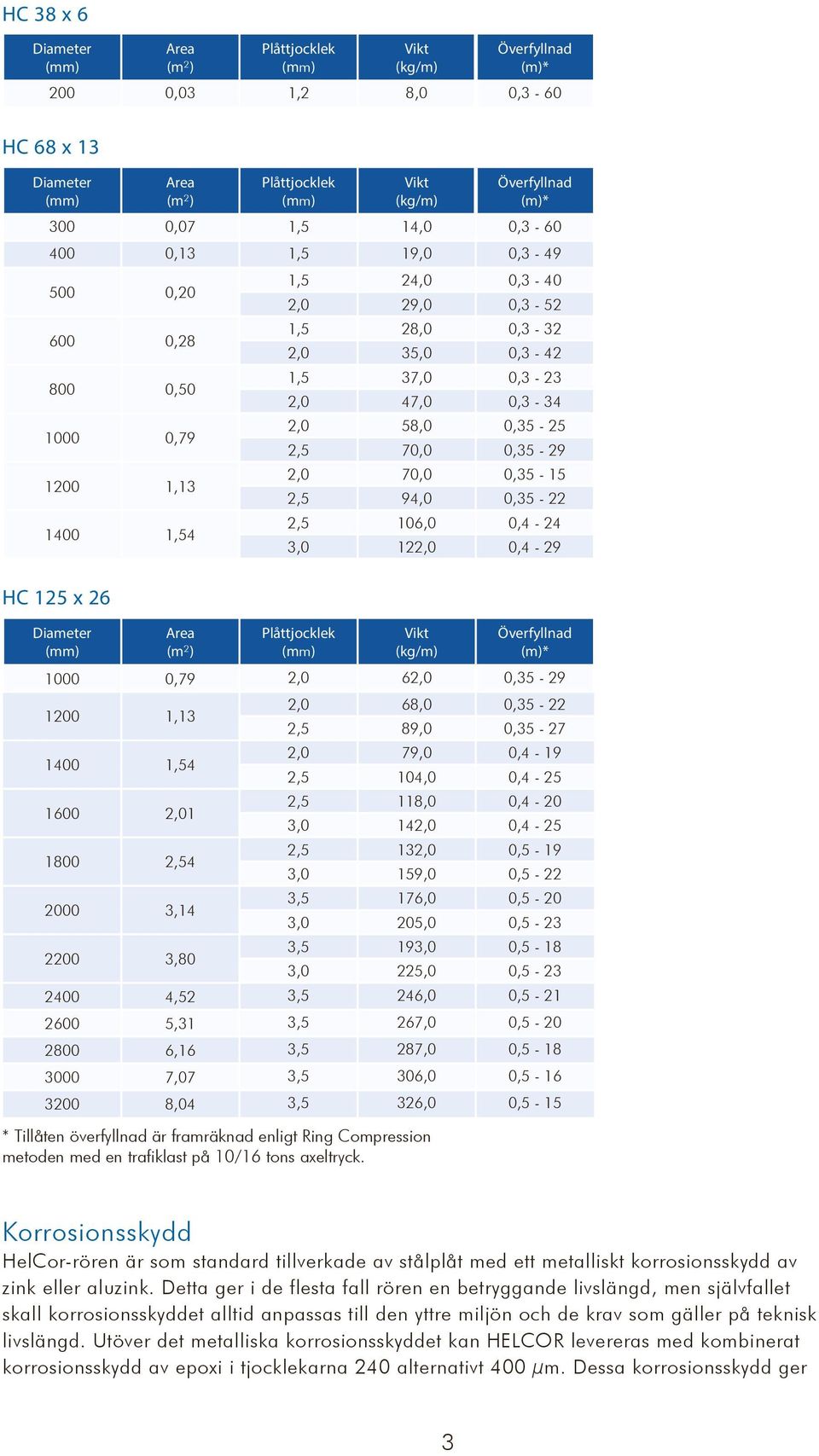

3 HC 38 x 6 Diameter Area (m²) Plåttjocklek Vikt (kg/m) Överfyllnad (m)* 200 0,03 1,2 8,0 0,3-60 HC 68 x 13 Diameter Area (m²) Plåttjocklek Vikt (kg/m) Överfyllnad (m)* 300 0,07 1,5 14,0 0, ,13 1,5 19,0 0, ,20 1,5 24,0 0,3-40 2,0 29,0 0, ,28 1,5 28,0 0,3-32 2,0 35,0 0, ,50 1,5 37,0 0,3-23 2,0 47,0 0, ,79 2,0 58,0 0, ,5 70,0 0, ,13 2,0 70,0 0, ,5 94,0 0, ,54 2,5 106,0 0,4-24 3,0 122,0 0,4-29 HC 125 x 26 Diameter Area (m²) Plåttjocklek Vikt (kg/m) ,79 2,0 62,0 0, ,13 2,0 68,0 0, ,5 89,0 0, ,54 2,0 79,0 0,4-19 2,5 104,0 0, ,01 2,5 118,0 0,4-20 3,0 142,0 0, ,54 2,5 132,0 0,5-19 3,0 159,0 0, ,14 3,5 176,0 0,5-20 3,0 205,0 0, ,80 3,5 193,0 0,5-18 3,0 225,0 0, ,52 3,5 246,0 0,5-21 * Tillåten 2600 överfyllnad är framräknad 5,31 3,5 enligt Ring Compression metoden 2800 med en trafiklast 6,16 på 10/16 tons axeltryck. 3,5 267,0 287,0 0,5-20 0,5-18 * Tillåten överfyllnad är framräknad enligt Ring Compression metoden med en trafiklast på 10/16 tons axeltryck. Överfyllnad (m)* ,07 3,5 306,0 0, ,04 3,5 326,0 0,5-15 Korrosionsskydd HelCor-rören är som standard tillverkade av stålplåt med ett metalliskt korrosionsskydd av zink eller aluzink. Detta ger i de flesta fall rören en betryggande livslängd, men självfallet skall korrosionsskyddet alltid anpassas till den yttre miljön och de krav som gäller på teknisk livslängd. Utöver det metalliska korrosionsskyddet kan HELCOR levereras med kombinerat korrosionsskydd av epoxi i tjocklekarna 240 alternativt 400 μm. Dessa korrosionsskydd ger 3
4 rören en mycket lång livslängd även i vatten med lågt ph-värde. HelCor-rören tillverkas även i varmförzinkad plåt laminerad med en plastfilm av polyeten, TrenchCoat. Tjockleken på plastfilmen är 250 μm och den är laminerad på båda sidorna av plåten. TrenchCoat har utmärkta egenskaper och försök utförda i USA visar att beläggningen ökar rörens livslängd med mer än 75 år jämfört med rör utförda enbart med metalliskt korrosionsskydd. Försök i Sverige visar att TrenchCoat även har mycket goda egenskaper mot nötning. De kombinerade korrosionsskydden av epoxi såväl som TrenchCoat är godkända av Vägverket och finns redovisade i ATB VÄG Metalliskt Varmförzinkat eller aluzinkbelagt Kombinerat Metalliskt +240 μm alternativt 400 μm epoxi. TrenchCoat Varmförzinkat μm plastfilm av PE laminerad på båda sidor. Kopplingsband HelCor-rören levereras i hela längder som sammanfogas med kopplingsband Kopplingsbanden är stabila, enkla att montera och låser rörsektionerna till varandra. Detta eliminerar risken för isärglidning vid tjällyftning, sättningar etc. Styrkan och stabiliteten hos kopplingsbandet innebär också att sammankopplade rörsektioner kan lyftas och hanteras som en enhet. Det finns flera typer av kopplingsband som är anpassade till de olika dimensionerna. I de fall det finns behov av täta skarvar kan kopplingsbanden levereras med gummitätning. Kopplingsband med killåsning Diameter: mm Bredd: 350 mm Kopplingsband med skruvförband Diameter: mm Bredd: 600 mm Korrugerat kopplingsband, typ 1 Korrugerat kopplingsband, typ 2 Korrugerade kopplingsband levereras i två eller tre delar som är lätta att applicera på rören. Diameter mm. Typ 1, bredd: mm. Typ 2, bredd: mm. 4
5 HelCor vägtrummor och miljön HelCor vägtrummor är tillverkade av stål med en korrosionsskyddande beläggning av zink. Såväl stålet, som består av järn, som zinken är grundämnen som är hämtade från naturen och båda dessa grundämnen har stor betydelse för vår existens. Detta innebär att de små mängder av zink och järn som avsöndras från HelCor-rören i rinnande vatten inte påverkar vare sig levande organismer eller miljön på ett negativt sätt. Flexibiliteten ger styrkan HelCor-rören är en flexibel rörkonstruktion med stor styrka, låg vikt och få skarvar. Flexibiliteten hos HelCorröreninnebär att belastningen på röret reduceras genom rörets samverkan med kringfyllningen. Betongrör Omlagring av vertikalt jordtryck. HEL-COR Omlagring av vertikalt jordtryck. Trumbädd och kringfyllning Trumbädd och kringfyllning skall utföras enligt ATB VÄG, kap 5. Trumbädden skall vara utformad på ett sådant sätt att trumman erhåller ett jämnt stöd utefter hela sin längd. Kringfyllningen utföres med ett graderat friktionsmaterial med max stenstorlek på 100 mm. Materialet utlägges i skikt, symmetriskt på trummans båda sidor. Skikttjockleken anpassas till valet av kringfyllnadsmaterial och den packningsutrustning som används. Skikten packas noggrant. Varken trumbädd eller kringfyllnadsmaterial får innehålla frusna delar. Innan trumman belastas med tunga arbetsfordon måste skyddstäckningen ovan hjässan vara minst 0,6 m. Skyddstäckning Kringfyllning Understoppning Trumbädd 5

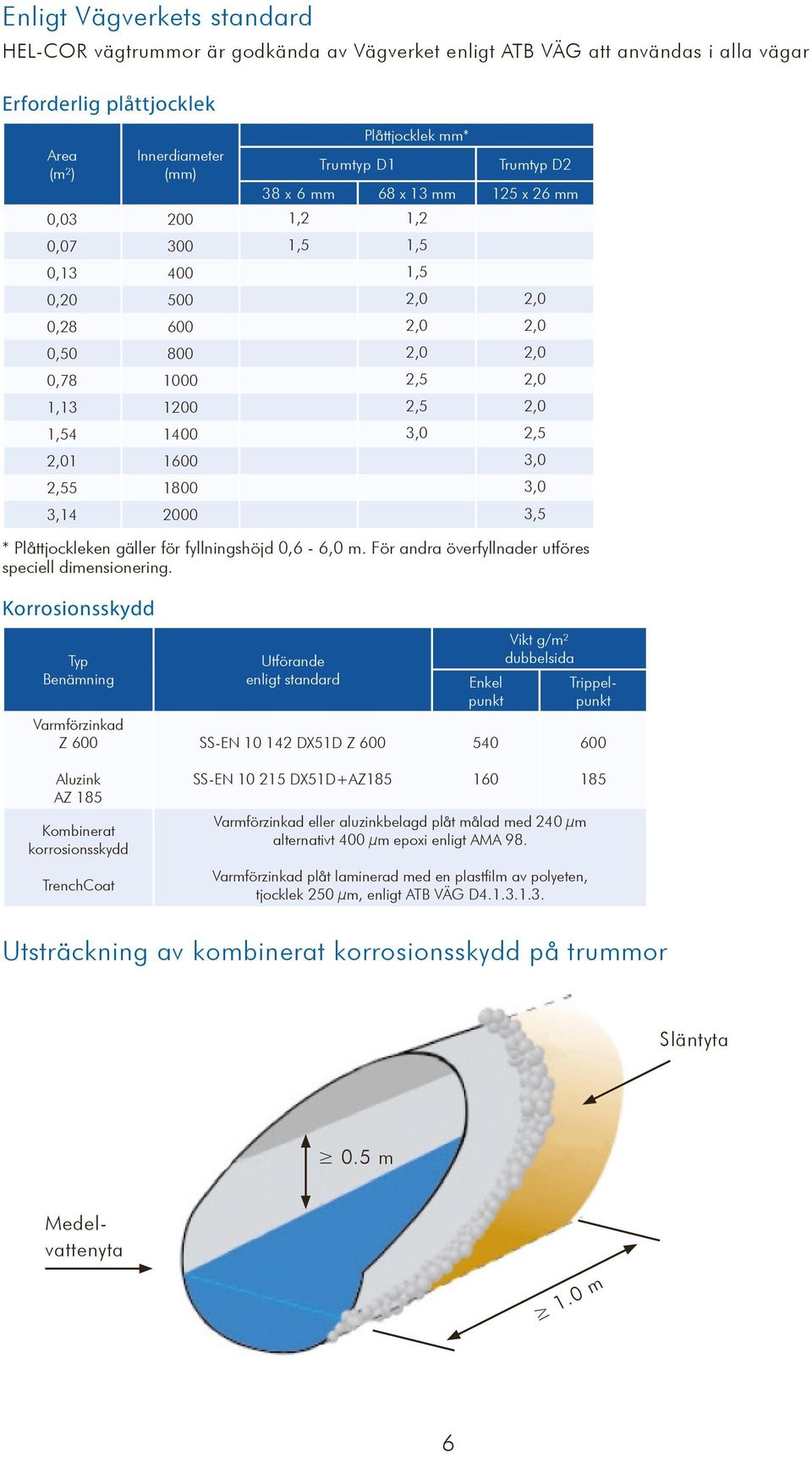

6 Enligt Vägverkets standard HEL-COR vägtrummor är godkända av Vägverket enligt ATB VÄG att användas i alla vägar Erforderlig plåttjocklek Area (m²) Innerdiameter Trumtyp D1 Plåttjocklek mm* Trumtyp D2 38 x 6 mm 68 x 13 mm 125 x 26 mm 0, ,2 1,2 0, ,5 1,5 0, ,5 0, ,0 2,0 0, ,0 2,0 0, ,0 2,0 0, ,5 2,0 1, ,5 2,0 1, ,0 2,5 2, ,0 2, ,0 3, ,5 * Plåttjockleken gäller för fyllningshöjd 0,6-6,0 m. För andra överfyllnader utföres speciell dimensionering. Korrosionsskydd Typ Benämning Varmförzinkad Z 600 Utförande enligt standard SS-EN DX51D Z 600 Enkel punkt 540 Vikt g/m² dubbelsida 600 Aluzink AZ 185 Kombinerat korrosionsskydd TrenchCoat SS-EN DX51D+AZ Varmförzinkad eller aluzinkbelagd plåt målad med 240 μm alternativt 400 μm epoxi enligt AMA 98. Varmförzinkad plåt laminerad med en plastfilm av polyeten, tjocklek 250 μm, enligt ATB VÄG D Utsträckning av kombinerat korrosionsskydd på trummor Släntyta 0.5 m Trippelpunkt Medelvattenyta 1.0 m 6

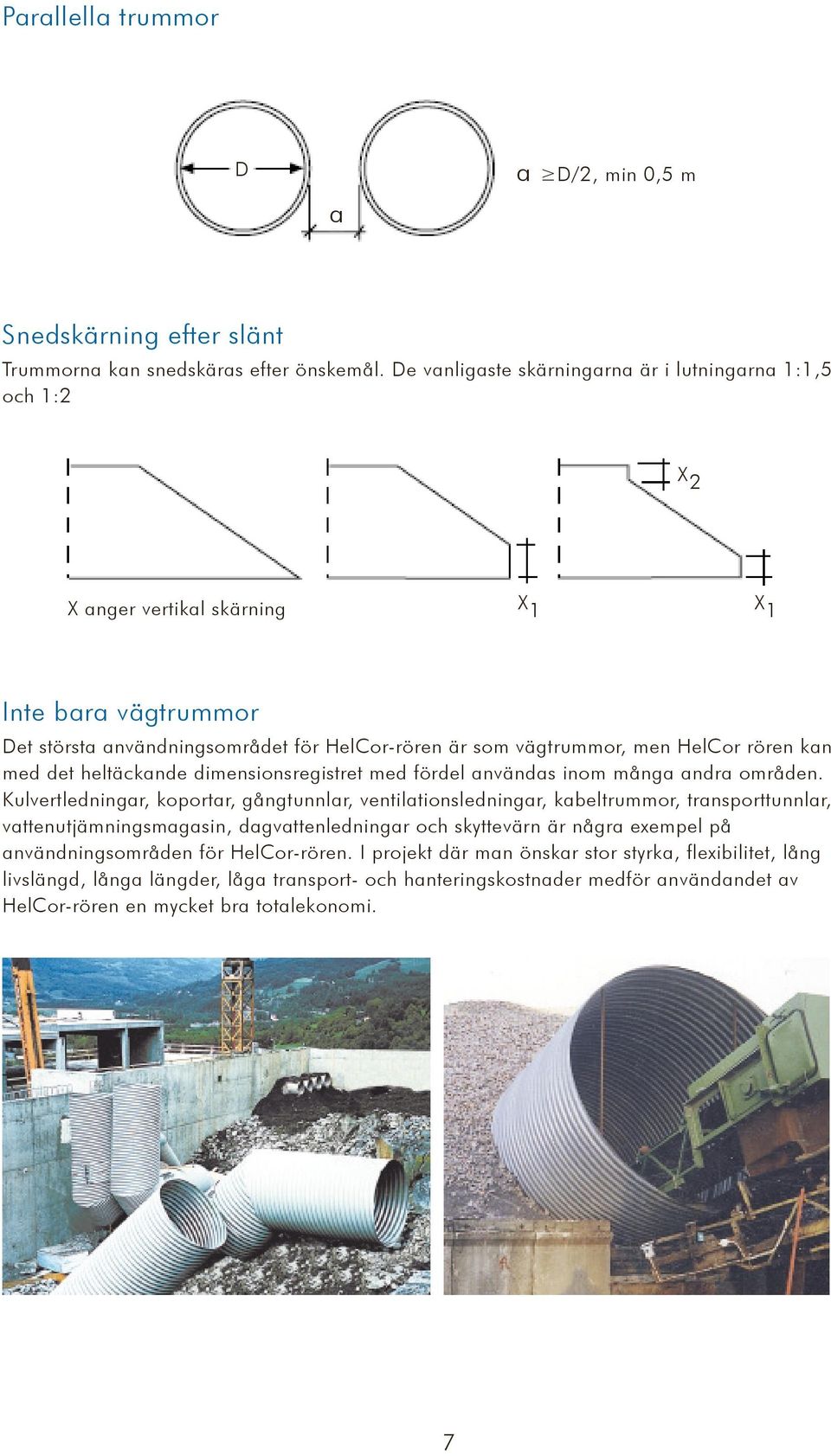

7 Parallella trummor D a a D/2, min 0,5 m Snedskärning efter slänt Trummorna kan snedskäras efter önskemål. De vanligaste skärningarna är i lutningarna 1:1,5 och 1:2 X 2 X anger vertikal skärning X 1 X 1 Inte bara vägtrummor Det största användningsområdet för HelCor-rören är som vägtrummor, men HelCor rören kan med det heltäckande dimensionsregistret med fördel användas inom många andra områden. Kulvertledningar, koportar, gångtunnlar, ventilationsledningar, kabeltrummor, transporttunnlar, vattenutjämningsmagasin, dagvattenledningar och skyttevärn är några exempel på användningsområden för HelCor-rören. I projekt där man önskar stor styrka, flexibilitet, lång livslängd, långa längder, låga transport- och hanteringskostnader medför användandet av HelCor-rören en mycket bra totalekonomi. 7

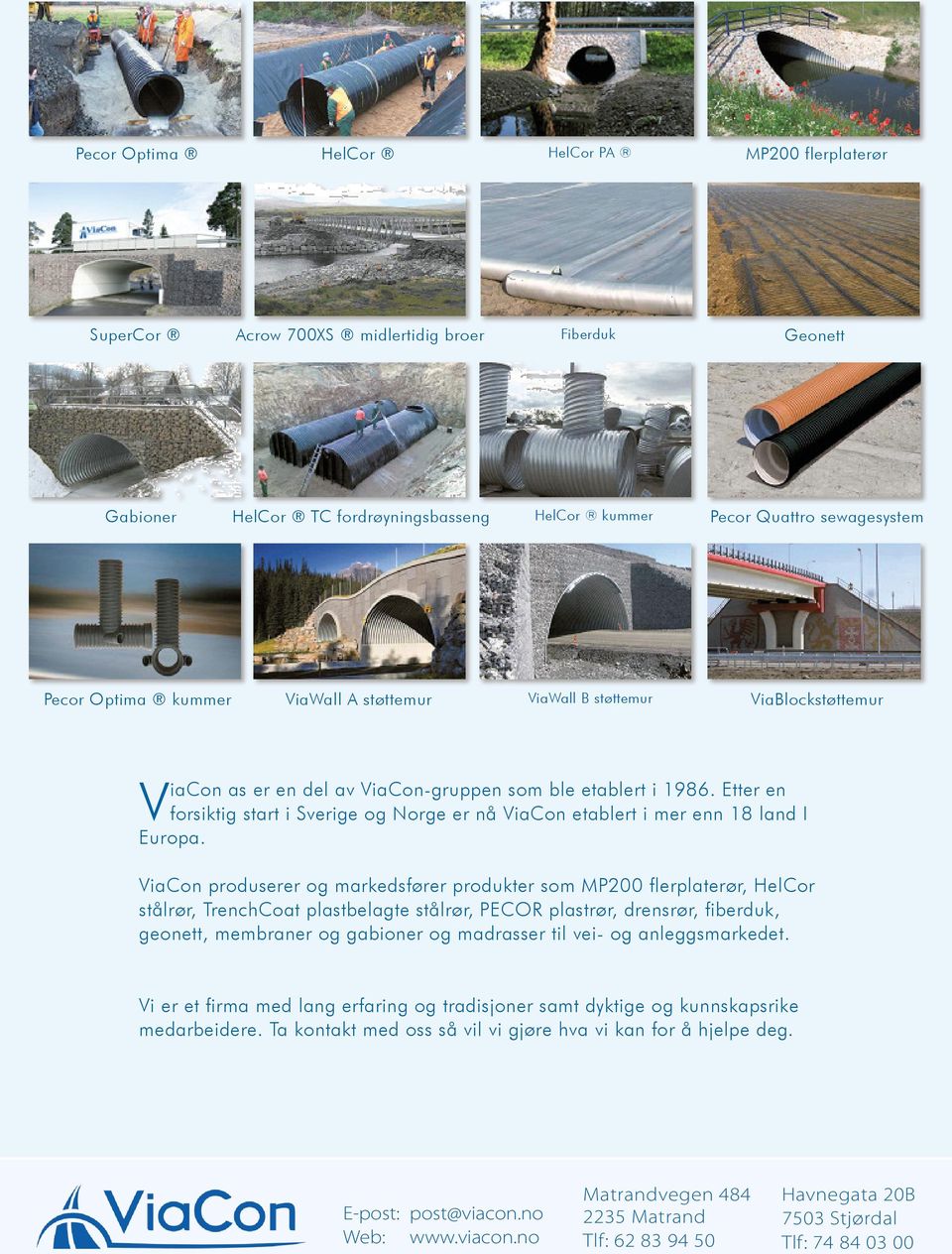

8 Pecor Optima HelCor HelCor PA MP200 flerplaterør SuperCor Acrow 700XS midlertidig broer Fiberduk Geonett Gabioner HelCor TC fordrøyningsbasseng HelCor kummer Pecor Quattro sewagesystem Pecor Optima kummer ViaWall A støttemur ViaWall B støttemur ViaBlockstøttemur ViaCon as er en del av ViaCon-gruppen som ble etablert i Etter en forsiktig start i Sverige og Norge er nå ViaCon etablert i mer enn 18 land I Europa. ViaCon produserer og markedsfører produkter som MP200 flerplaterør, HelCor stålrør, TrenchCoat plastbelagte stålrør, PECOR plastrør, drensrør, fiberduk, geonett, membraner og gabioner og madrasser til vei- og anleggsmarkedet. Vi er et firma med lang erfaring og tradisjoner samt dyktige og kunnskapsrike medarbeidere. Ta kontakt med oss så vil vi gjøre hva vi kan for å hjelpe deg. E-post: Web: post@viacon.no Matrandvegen Matrand Tlf: Havnegata 20B 7503 Stjørdal Tlf:
