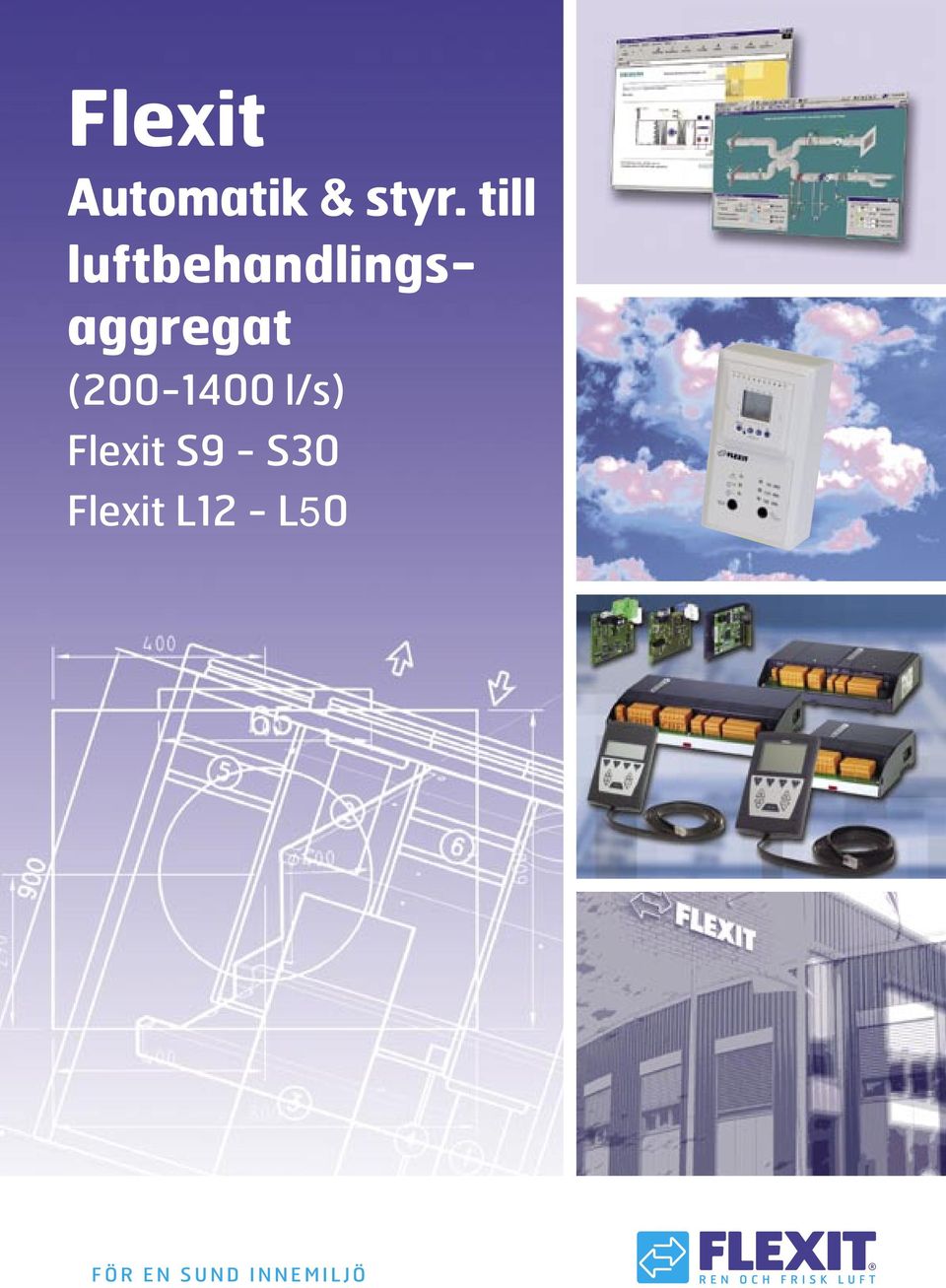

1 Flexit Automatik & styr. till luftbehandlingsaggregat ( l/s) Flexit S9 - S30 Flexit L12 - L50 F Ö R E N S U N D I N N E M I L J Ö

2 Våra produkter utvecklas kontinuerligt och vi förbehåller oss därför rätten till konstruktionsförändringar utan föregående meddelande. Vi reserverar oss för eventuella tryckfel.

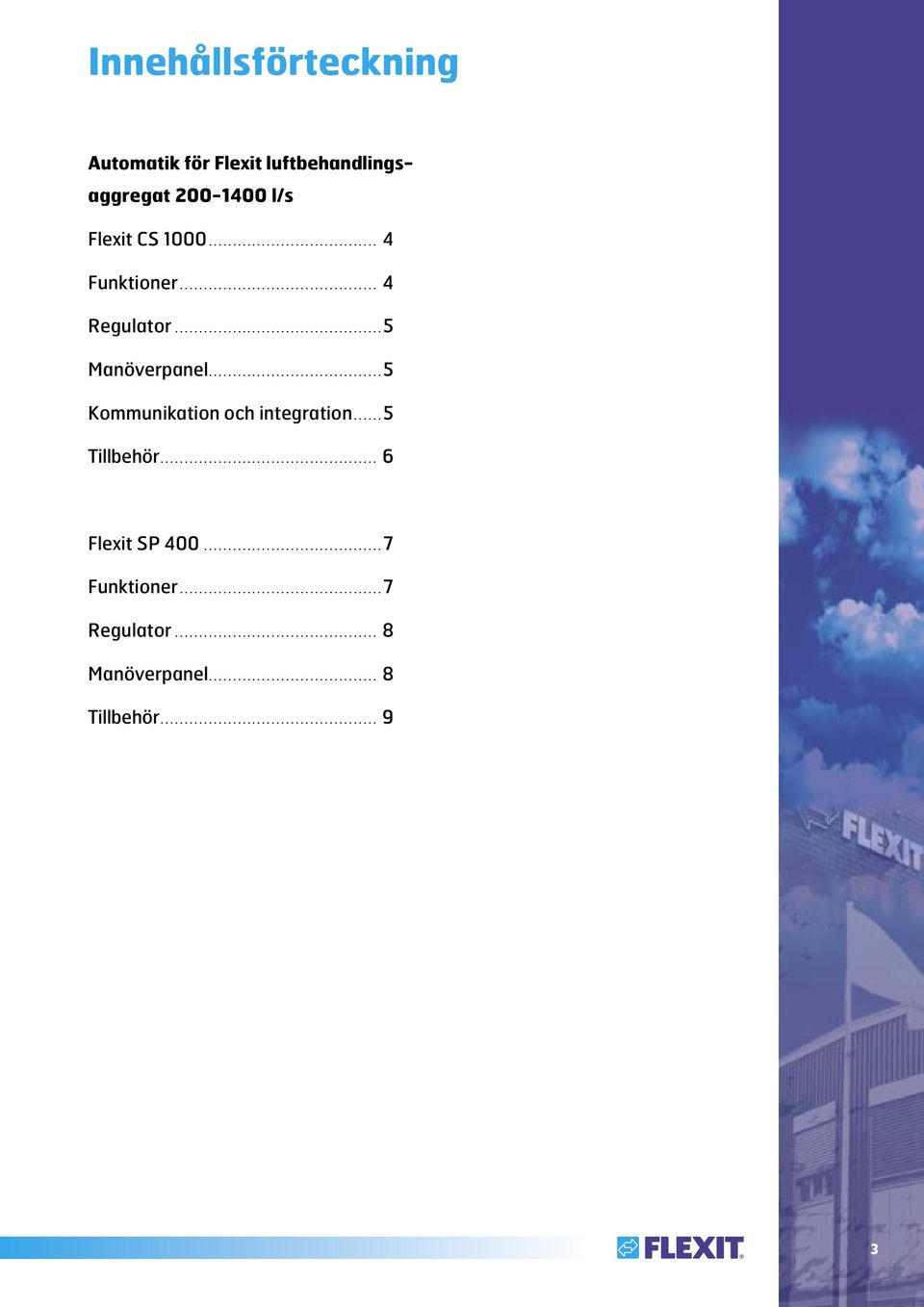

3 Innehållsförteckning Automatik för Flexit luftbehandlingsaggregat l/s Flexit CS Funktioner Regulator Manöverpanel Kommunikation och integration Tillbehör Flexit SP Funktioner Regulator Manöverpanel Tillbehör

4 Automatik för Flexit luftbehandlingsaggregat l/s Flexit CS 1000 Det moderna och högteknologiska automatikkonceptet för luftbehandlingsaggregat. Stor flexibilitet Tillfredställer de högsta kraven till funktionalitet Välbeprövade standardapplikationer Öppen kommunikation och integration Framtida teknologi Flexit CS 1000 möjliggör valfri integrering till fastighetsautomatiksystem (BMS), där öppna kommunikationsstandarder som BACnet/IP, TCP/IP, OPC och LON. Felmeddelanden och larm kan sändas via GSM modem till mobiltelefon och inställningsändringar kan utföras med din personlig digitala assistent (PDA), alternativt kan funktionerna ändras via internet. Detta gör komplexa kontrolloperationer mer effektiva och användarvänliga. CS 1000 styrningskoncept är baserat på stateof-the-art Siemens teknologi, som reflekteras i kvalitet och effektivitet till de programerbara manöverpanelerna och i den framtida kommunikations- och integrationsplattformen. Flexit har använt Siemens teknologi och designat de funktioner i automatikonceptet som är optimala för Flexit luftbehandlingsaggregat. Flexibiliteten ligger också i möjligheterna att bygga ut grundmodellen till ett multifunktionellt styrsytem med önskade tilläggsmoduler. Kort beskrivning Regulator för standardiserade ventilationsapplikationer. Regler-, indikerings- och övervakningsfunktioner Temperatur-, tryck-/luftmängdsekvenser Givare för vinter- och/eller sommarkompensering Tidur med veckoprogram (4 växeltider/dag) Funktioner Reglerfunktioner Fyra varianter av temperaturreglering 1. Tilluftstemperaturreglering 2. Rums-/frånluftsreglering 3. Differensiell temperaturreglering (FRT) 4. Tilluftsreglering med utetempkompensering Lägsta och högsta gräns för tilluftstemperatur Dubbla börvärden: Börvärden för komfort/ ekonomi (temperatur) Nattdrift med värme och kyla Nattkyla-funktion Börvärdesväxling via extern signal Anti-frysregulator för värmeväxlare (HR-utrustn.) Behovstyrd ventilation Frysskyddsfunktion för vattenbatterier Valbara P-, PI-, PD- eller PIDreglerfunktioner Kylsekvens modulerande eller steg Värmeåtervinning med rotor eller plattvärmeväxlare Tryck- eller flödesreglering Start/stopp av cirkulationspump i beroende av belastning och utetemperatur Eftergångstider Tryck- och flödesreglering via modulerande fläktreglering Betjäning av regulatorn externt eller via trycknapp Summalarm med en kontaktutgång (prioritet A och B) Övervakningsfunktioner Manöverpanel (HMI) med 8-linjers display och 20 tecken på varje linje Ingång för brand- eller rökalarm Luftmängd Frost i vattenkretsen till luftvärmebatteriet Elektriskt luftvärmebatteri, överbelastning Fläktar, eftergång Filteralarm 4

5 Regulatorn Hjärtat på Flexit CS 1000 är Siemens 16-bit microkontroll som tillåter cykler på mindre än 100 millisekunder, möjliggör loggning av trender, arkiverade data och gällande inställningar för börvärden och parametrar. Som standard har CS 1000 två plug-in kontakter för valbara kommunikationskort, och en serieport för anslutning av en handterminal. Både kretskortet och kapslingen har täthetsklass IP20. Manöverpanelen Manöverpanelen är användarens verktyg. Fem menyknappar och fyra funktionsknappar användes för att få översikt på displayen över fabriksinställningar, driftsstatus, ändringar och systemparametrar. En integrerad röd lysdiod ger eventuella felmeddelanden. En översiktlig meny med logisk struktur och enkel tillgänglighet till förhandsdefinierade funktioner via användarens kodord ger användaren en skräddarsydd behovsbild. Manöverpanelen är ansluten till styrenheten med en RJ45 plugg. Eftersom hela funktionsstrukturen ligger lagrad i styrningsenheten, kan manöverpanelen kopplas från även om aggregatet är i drift. Panelen har 8-linjers display. Kommunikation och integration Med styrningsenhetens WEB 1000 kort (WEBserver baserad på Windows CE), kan Flexits aggregat bli tillgänglig från alla platser i världen. På WEB 1000 kortet kan man till exempel arkivera loggningar av diagram och tillgängligheten av den kompletta dokumentationen. WEB-browsern (ex. Microsoft Explorer eller Netscape) installerad på PC en användes som styrningsverktyg. WEB 1000 kortet kan alternativt användas för BMS integrering via TCP/IP eller OPC. 5

6 Tilbehör till CS 1000 CC 1060 GSM-kort Art. nr För att få larmer skickade som ett SMS SP 430 Tryckregulator Art. nr För extern tryckreglering. CC 1062 LON-kort Art. nr För kommunikation via LON SP 435 Närvarogivare Art. nr CC 1063 WEB/OPCkort Art. nr För kommunikation via WEB eller OPC. SP 445 Rökdetektor för kanalmontage Art. nr CC 1061 GSM-paket (utan GSM-kort) Tillbehör för GSM-kort Art. nr Siemens GSM-paket: - modem - antennkabel - antenn m /magnetfot - trafo - kabel 0,8 m CC 1040 Rumstemp.givare Art. nr CC 1041 Utetemp.givare Art. nr CC 1050 Tryckgivare Art. nr Pa Impulsbrytare för forcering och förlängd drift Art. nr Kontakta oss för ytterligare information. 6

7 Automatik för Flexit luftbehandlingsaggregat l/s Flexit SP 400 Aggregaten har en egenutvecklad och specialanpassad automatik som är tillverkad för att tåla de speciella nordiska klimatförhållandena. Aggregaten är utrustade med en elektronisk styrning som ger mycket hög funktionalitet, låga kostnader och enkel inställning och användning. Automatiken är lätt tillgänglig på aggregatet och säkrar därmed en enkel och smidig anslutning och inreglering. Aggregaten L20 och L30 kan även levereras med automatiken monterad i ett externt styrskåp. Med de frekvensstyrda (S9, L12 och L18 är trafostyrda) energieffektiva B-hjulsfläktarna kan aggregaten enkelt inregleras. Genom att det är placerat tryckuttag på toppen av aggregatet kan man via en tryckmätare och ett K-värde läsa av luftmängder samtidig som man enkelt justerar fläkthastigheten på potentiometrar på kretskortet. Fläktarna kan förhandsinställas på två hastigheter (hög och låg). Nattsänkning av temperatur Kylstyrning (tillbehör RM 400) Frysskyddsfunktion för vattenbatteri Frysskyddsfunktion av plattvärmeväxlare (termofuktvakt) 3 min eftergångtid på fläktar (aggregat med el.batteri) Pumpmotorstyrning Automatisk Bypass Spjällstyrning Övervakningsfunktioner Alarm filtervakt Alarm Brandtermostat Alarm Motorskydd Frostalarm på vattenbatteri Driftindikering Funktioner Reglerfunktioner Två typer temperaturregulering 1. Konstant tillufttemperatur 2. Rum-/frånluftsreglering Min- och max-gräns för tilluftstemperatur Hög och låghastighet (ev. stopp) Forcering av ventilationen Steglös hastighetsreglering av fläktarna (gäller ej trafostyrda aggregat) Behovsstyrd reglering Rök-/Brand funktion (stoppar aggregat) Styrsignal 0-10V för eftervärmereglering Steglös inställning av eftervärmetemperatur Förregling av eftervärme (urkoppling av eftervärme) 7

8 Regulatorn På styrkortet utförs inställningarna för de olika funktionerna. Här anslutes manöverpanelerna, SP 400 och SP 410. För aggregat med frekvensstyrda fläktar injusteras här de önskade luftmängdern via potentiometrarna. Manöverpanel SP 400 Styrpanel Art. nr Panelen består av en övervakningsdel och en fläktstyrningsdel (SP40) och ett tidur (SP405). Tiduret styr fläktarnas dag- och natthastighet, samt ev. nattsänkning av tilluftstemperaturens börvärde. SP 40 innehåller även en inbyggd timer för förlängd drift, 60, 120 eller 180 minuter. Panelen innehåller även signallampor för valt hastighetläge och signallampa för fel. Signallampan lyser grönt vid normal drift. Tryckknapp för lamptest. SP 410 Larmpanel för detaljinformation Art. nr Denna bör placeras i närheten av aggregatet för att ge information vid fel. Innehåller signallampor för utlöst motorskydd, överhettning (el-batteri), frostfara (vattenbatteri), täta filter och aktiverat eftervärmebatteri. 8

9 Tilbehör till SP 400 SP 405 Veckour Art. nr För automatisk styrning av hög/låg-fart SP 430 Tryckregulator Art. nr Tryckreglering i samband med frekvensstyrda fläktar SP 415 Timer Art. nr För tidsbegränsad forcering av fläkthastighet. Ställbar forceringstid min SP 435 Rörelsevakt Art. nr SP 420 Extern temp.- inställning Art. nr För inställning av önskad temperatur på tilluften. Kan placeras externt utanför aggregatet. SP 440 CO2-detektor Art. nr För behovsstyrd ventilation RM 400 Kylstyrning Art. nr Styrning av kylmaskin. Kylningen kan antingen styras steglöst med 0-10 V signal eller med 2 läges linjärt eller 3-läges binärt ( DX-maskin) SP 445 Rökdetektor för kanalmontage Art. nr Kontakta oss för ytterligare information. 9

10 10

11 11

12 Art.nr /2005 Flexivent AB Kabelgatan Kungsbacka e-post: info@flexivent.se Tel. Kungsbacka: Tel. Jönköping: Tel. Stockholm: web:
