1 Vindkraft och Elnät Måste elnätet byggas ut? Björn Axelsson Nätanslutningar Regionnät Vattenfall Eldistribution 1 Nätanslutningar Björn Axelsson 05/05/2011

2 Agenda Lite historik kring förfrågningar och anslutning av vindkraft Exempel Systemstudier Bohus Dal och Västgöta studien - Samplanering och Vattenfalls roll Vad innebär ett beslut om utbyggnad av Vindkraft? Hantering av koncessioner 2 Nätanslutningar Björn Axelsson 05/05/2011

3 Förfrågningshistorik Vindkraft Sverige År MW * * Minskningen 2010 beror framförallt på att Markbygden (4000MW) ansluts direkt till SvK Anslutningsförfrågningar MW 3 Nätanslutningar Björn Axelsson 05/05/2011

4 Förfrågningshistorik Vindkraft Västsverige År MW År-mån MW Nätanslutningar Björn Axelsson 05/05/2011

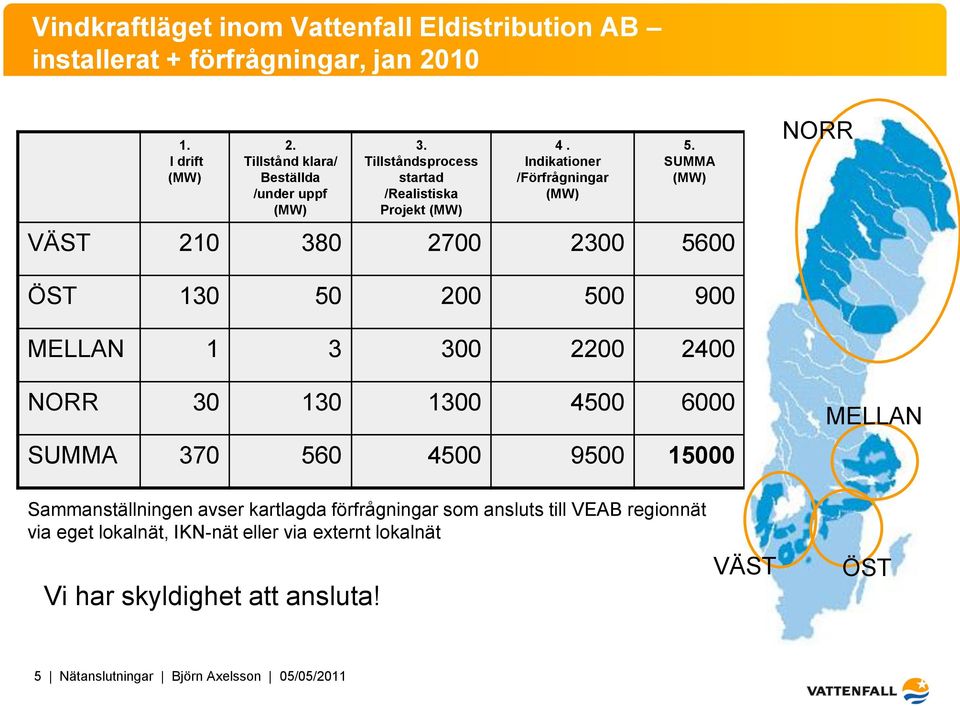

5 Vindkraftläget inom Vattenfall Eldistribution AB installerat + förfrågningar, jan I drift (MW) 2. Tillstånd klara/ Beställda /under uppf (MW) 3. Tillståndsprocess startad /Realistiska Projekt (MW) 4. Indikationer /Förfrågningar (MW) 5. SUMMA (MW) VÄST NORR ÖST MELLAN NORR SUMMA MELLAN Sammanställningen avser kartlagda förfrågningar som ansluts till VEAB regionnät via eget lokalnät, IKN-nät eller via externt lokalnät Vi har skyldighet att ansluta! VÄST ÖST 5 Nätanslutningar Björn Axelsson 05/05/2011

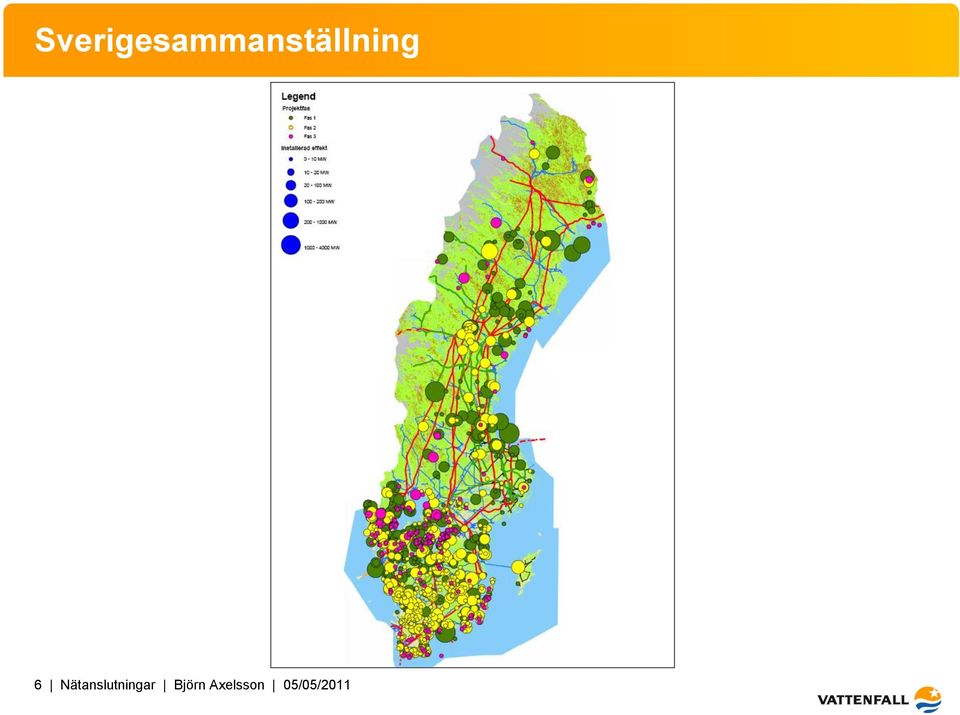

6 Sverigesammanställning 6 Nätanslutningar Björn Axelsson 05/05/2011

7 Viktiga utvecklingssteg Anslutningsavgift - Anslutningsavgift för RN - Utjämnad anslutningsavgift LN och RN Tariffer - P-tariff Utveckling P-tariff 2011 Investeringsprogram - Beslutat Mkr fram till Nätanslutningar Björn Axelsson 05/05/2011

8 Agenda Lite historik kring förfrågningar och anslutning av vindkraft Exempel Systemstudier Bohus Dal och Västgöta studien - Samplanering och Vattenfalls roll Vad innebär ett beslut om utbyggnad av Vindkraft? Hantering av koncessioner 8 Nätanslutningar Björn Axelsson 05/05/2011

9 Bohuslän Dalsland Förfrågningsläget Delområde Vindkraftförfrågningar (MW) Maxlast Befintligt näts Etapp 1 Etapp 2 Etapp 3 Etapp 4 kapacitet för vindkraft <2år 2-5 år >5år Framtida SUMMA (MW) (MW) Bohuskusten Färlevområdet Vänerkanten Säffleområdet SUMMOR Ovan framgår att förfrågningsläget kraftigt överstiger befintligt regionnäts kapacitet. Regionnätet därför byggas ut med nya ledningar och stationer samt förstärkas på många ställen! 9 Nätanslutningar Björn Axelsson 05/05/2011

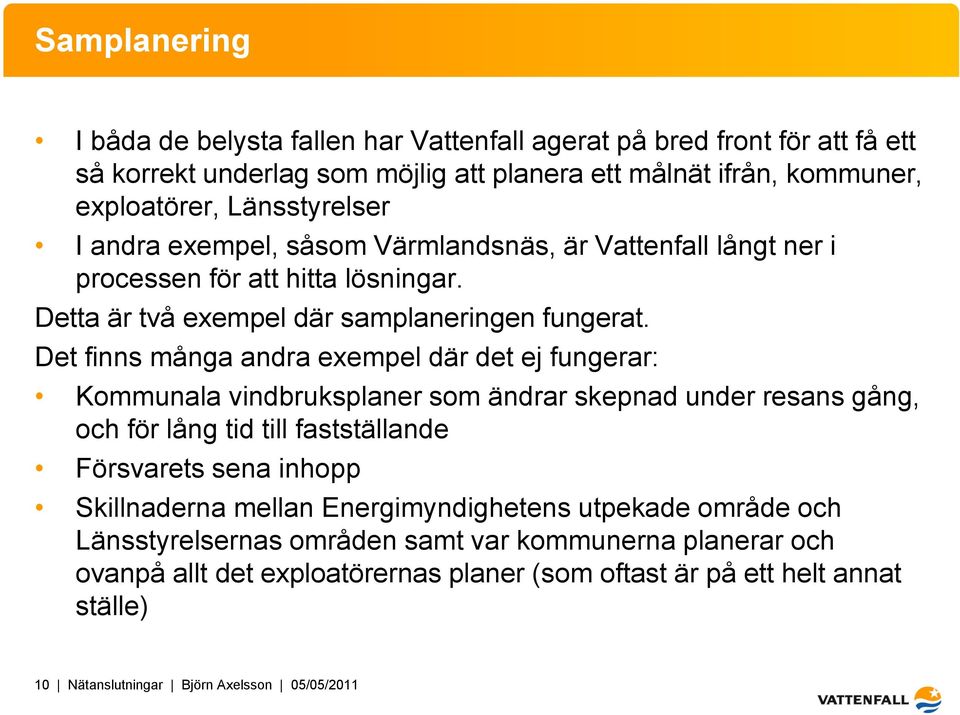

10 Samplanering I båda de belysta fallen har Vattenfall agerat på bred front för att få ett så korrekt underlag som möjlig att planera ett målnät ifrån, kommuner, exploatörer, Länsstyrelser I andra exempel, såsom Värmlandsnäs, är Vattenfall långt ner i processen för att hitta lösningar. Detta är två exempel där samplaneringen fungerat. Det finns många andra exempel där det ej fungerar: Kommunala vindbruksplaner som ändrar skepnad under resans gång, och för lång tid till fastställande Försvarets sena inhopp Skillnaderna mellan Energimyndighetens utpekade område och Länsstyrelsernas områden samt var kommunerna planerar och ovanpå allt det exploatörernas planer (som oftast är på ett helt annat ställe) 10 Nätanslutningar Björn Axelsson 05/05/2011

11 Agenda Lite historik kring förfrågningar och anslutning av vindkraft Exempel Systemstudier Bohus Dal och Västgöta studien - Samplanering och Vattenfalls roll Vad innebär ett beslut om utbyggnad av Vindkraft? Hantering av koncessioner 11 Nätanslutningar Björn Axelsson 05/05/2011

12 Vad innebär ett beslut om utbyggnad av Vindkraft? Vid bygglovsbeslut eller annan form av tillstånd för att uppföra vindkraft innebär det att en nyanslutning av anläggningen måste ske. Med enstaka verk kan det räcka att ansluta mot ett redan befintligt nät. När fler än ett verk skall anslutas krävs oftast minst en ny ledning Vid parkanslutningar krävs nybyggnation av regionnät. Regionnät byggs oftast ut med luftledningar, om inte exploatören önskar annan lösning och det är ekonomiskt rimligt. Så i sak fattas beslut om inte bra vindkraft utan även följande byggnadsverk. 12 Nätanslutningar Björn Axelsson 05/05/2011

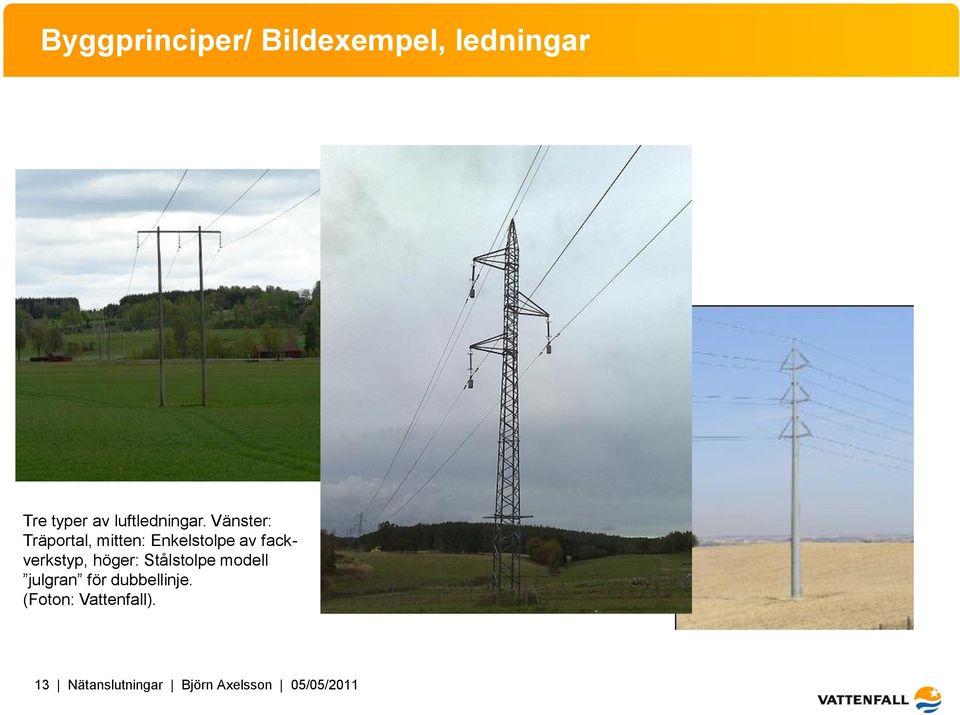

13 Byggprinciper/ Bildexempel, ledningar Tre typer av luftledningar. Vänster: Träportal, mitten: Enkelstolpe av fackverkstyp, höger: Stålstolpe modell julgran för dubbellinje. (Foton: Vattenfall). 13 Nätanslutningar Björn Axelsson 05/05/2011

14 Byggprinciper/ Bildexempel, 130kV-kablar 14 Nätanslutningar Björn Axelsson 05/05/2011

15 Miljö & intrång Hänsynstagande Fördelaktigt val = Luftledning Kabel 1. Visuell påverkan 2. Markintrång 3. Fornminnen 4. Livslängd 5. Mark- & vattenpåverkan 6. Livscykelanalys (LCA) inkl materialåtgång 7.???? 15 Nätanslutningar Björn Axelsson 05/05/2011

16 Driftfrågor/ Avbrott & reparationstider Efter stormen Gudrun: From 1 jan 2011 får oplanerat avbrott inte överstiga 24 timmar. Efter 12 tim utbetalas avbrottsersättning. Luftledning Fler avbrott, korta reparationstider. Visuell besiktning Vanligt fel: Åsknedslag Kabel Få avbrott. Felsökning och reparation kan ta lång tid (> 24 h). Diagnosmetoder Vanligt fel: Dålig skarv 16 Nätanslutningar Björn Axelsson 05/05/2011

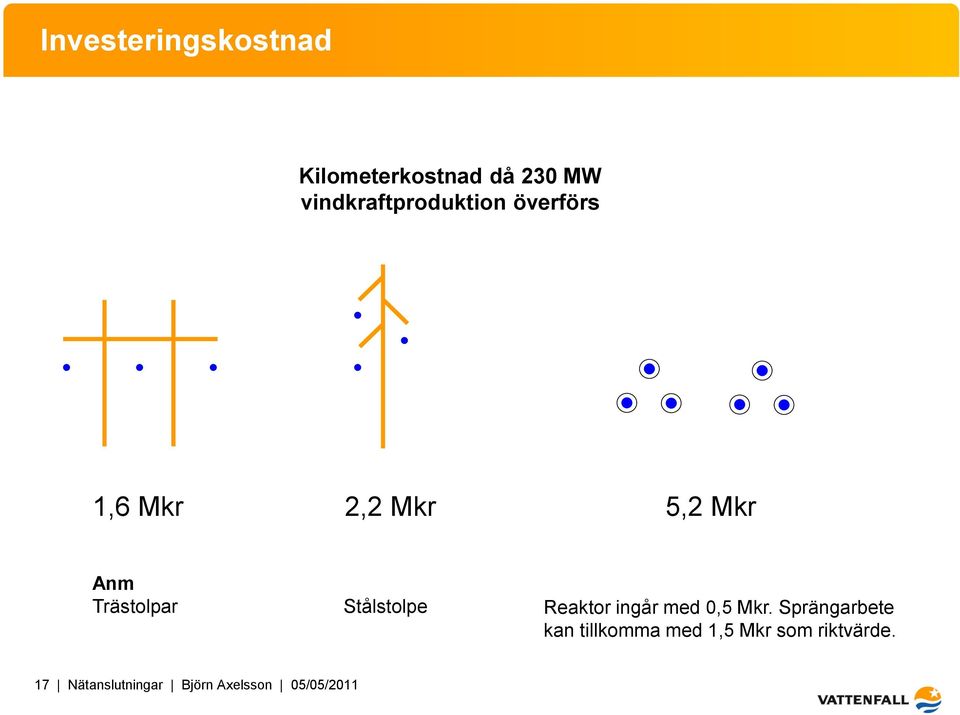

17 Investeringskostnad Kilometerkostnad då 230 MW vindkraftproduktion överförs 1,6 Mkr 2,2 Mkr 5,2 Mkr Anm Trästolpar Stålstolpe Reaktor ingår med 0,5 Mkr. Sprängarbete kan tillkomma med 1,5 Mkr som riktvärde. 17 Nätanslutningar Björn Axelsson 05/05/2011

18 Policy Den handlar om skillnaden mellan radiella nät, lämpliga för produktion.. NÄT..och maskade nät, lämpliga för säker matning av uttagskunder.. NÄT NÄT 18 Nätanslutningar Björn Axelsson 05/05/2011

19 Agenda Lite historik kring förfrågningar och anslutning av vindkraft Exempel Systemstudier Bohus Dal och Västgöta studien - Samplanering och Vattenfalls roll Vad innebär ett beslut om utbyggnad av Vindkraft? Hantering av koncessioner 19 Nätanslutningar Björn Axelsson 05/05/2011

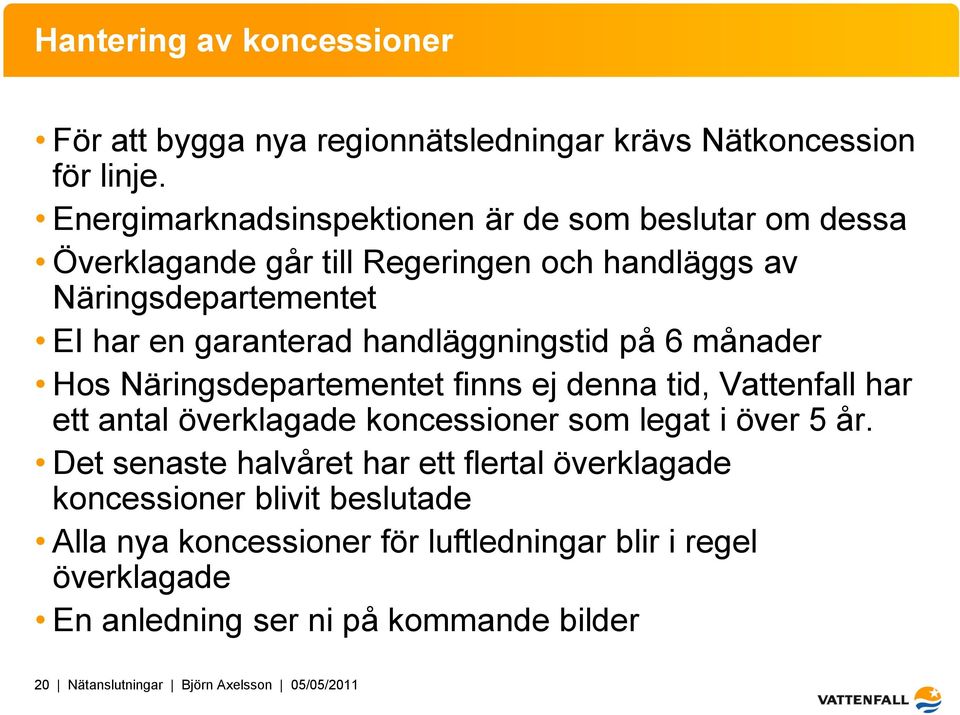

20 Hantering av koncessioner För att bygga nya regionnätsledningar krävs Nätkoncession för linje. Energimarknadsinspektionen är de som beslutar om dessa Överklagande går till Regeringen och handläggs av Näringsdepartementet EI har en garanterad handläggningstid på 6 månader Hos Näringsdepartementet finns ej denna tid, Vattenfall har ett antal överklagade koncessioner som legat i över 5 år. Det senaste halvåret har ett flertal överklagade koncessioner blivit beslutade Alla nya koncessioner för luftledningar blir i regel överklagade En anledning ser ni på kommande bilder 20 Nätanslutningar Björn Axelsson 05/05/2011

21 Vad leder detta till? Svårigheter i nätplaneringen då vi inte vet på vilket sätt vi kan bygga ut nätet Svårighet att lämna korrekta besked om kostnader och tidplaner till exploatörer Det befintliga nätet blir fullt och de planer vi har för utbyggnad blir stående Nätägarna får en alltför stor roll i utbyggnaden av vindkraft i Sverige OBS! Framlyft här är tidplanerna hos Näringsdepartementet. Processen är följande: Stakningstillstånd (Markägare), Koncession (Länstyrelse, EI, Näringsdepartement), Ledningsrätt (Lantmäteriet) Alla dessa steg är överklagningsbara 21 Nätanslutningar Björn Axelsson 05/05/2011

22 Back up 22 Nätanslutningar Björn Axelsson 05/05/2011

23 Arbetsflöde för ombyggnad Kommunkontakter Bygglov Marktillstånd Projektering Plan Förprojektering Beslut Beredning Beredning Fältbesök Tillstånd Upphandling Genomförande Externa entreprenörer Ledningen tas i drift Inköp Material Konsulter Beredare Entreprenörer 23 Nätanslutningar Björn Axelsson 05/05/2011

24 Vattenfall i korthet Verksamhet i Sverige, Finland, Danmark, Tyskland och Polen Europas fjärde största elproducent och den största värmeproducenten Elproduktion, transmission, distribution, försäljning och börshandel Värmeproduktion, distribution och försäljning Över anställda Vattenfall AB ägs helt och hållet av den svenska staten 24 Nätanslutningar Björn Axelsson 05/05/2011

25 Vattenfall Distribution Norden Sverige Ledningslängd: mil Kunder: gånger runt jorden Finland Ledningslängd: mil Kunder: ,5 gång runt jorden 25 Nätanslutningar Björn Axelsson 05/05/2011

26 Elnätet från energikälla till kund Stamnät kv Regionnät kv Lokalnät 0,4 20 kv The energy source Regional areas Rural and urban areas Energikällor Regioner Stad och landsbygd Heating and light Ljus och värme Svenska Kraftnät Vattenfall Distribution Norden 26 Nätanslutningar Björn Axelsson 05/05/2011

27 Nätområde i norra Sverige Luleå 27 Nätanslutningar Björn Axelsson 05/05/2011

28 Nätområde i mellansverige Sundbyberg 28 Nätanslutningar Björn Axelsson 05/05/2011

29 Nätområde i södra Sverige Trollhättan 29 Nätanslutningar Björn Axelsson 05/05/2011
