1 PELAR- LJUS i LED-utförande Ver 2 diameter 70 mm 48 mm 36 mm 25 mm 18 mm 1

2

3 Pelarljus TWS En helt ny serie pelarljus från Sirena - absolut unik med sin design och alla sina valmöjligheter. TWS är den produkt på marknaden som ger dig de bästa och flesta kombinationsmöjligheterna. Du kan med TWS blanda alla former av ljus såsom glöd, blink, blixt och nu även med högeffektiva lysdiodslampor i en och samma ljuspelare. Du kan om du vill förändra den inbördes ordningen på ljuspelaren, och du kan till och med göra detta under drift, utan att du riskerar någon personsäkerhet eller några funktionsproblem. TWS ger dig dessutom marknadens absolut högsta skyddsform, IP65, vilket gör att den går att använda i de flesta svåra miljöer. Tillbehören till TWS gör att du kan montera TWS i alla positioner. TWS kan även kombineras med andra produkter som BABYROT ett litet roterande varningsljus, eller Ovolux ett nytt litet varningsljus som kan erhållas i fastljus, blink eller blixt. Välj just din kombination ur det rikliga sortimentet. Enkelt montage utan verktyg: Placera det vertikala kretskortet i spåret. Tryck till nedåt och fäst med låsringen tills modulen sitter fast. TWS har ett tandat lås, som hindrar att någon modul lossnar vid t ex vibrationer. TWS har utöver normal CE-märkning även ULoch CSA-godkännande 3

4 Pelarljus TWS LD-Fast ljus En helt ny serie pelarljus från Sirena - absolut unik med sin design och alla sina valmöjligheter. TWS är den produkt på marknaden som ger dig de bästa och flesta kombinationsmöjligheterna. Du kan med TWS blanda alla former av ljus såsom glöd, blink, blixt och nu även med högeffektiva lysdiodslampor i en och samma ljuspelare. Du kan om du vill förändra den inbördes ordningen på ljuspelaren, och du kan till och med göra detta under drift, utan att du riskerar någon personsäkerhet eller några funktionsproblem. TWS ger dig dessutom marknadens absolut högsta skyddsform, IP65, vilket gör att den går att använda i de flesta svåra miljöer. Välj nedan ur det rikliga sortimentet just din kombination. Observera att plastdetaljerna till TWS Pelarljus finns i både grått och svart utförande! Pelarljus TWS har en diamater på 75 mm. Skyddsform IP65 Material - lins Polycarbonat Temperaturområde -30 o C till +50 o C Material - lamphållare Polycarbonat Spänningar 24 V ac/dc/110 V ac/ 240 V ac TWS F LD fast ljus blå 24 V AC/DC TWS F LD fast ljus orange 24 V AC/DC TWS F LD fast ljus röd 24 V AC/DC TWS F LD fast ljus grön 24 V AC/DC TWS F LD fast ljus gul 24 V AC/DC TWS F LD fast ljus vit 24 V AC/DC TWS F LD fast ljus blå 110 V AC TWS F LD fast ljus orange 110 V AC TWS F LD fast ljus röd 110 V AC TWS F LD fast ljus grön 110 V AC TWS F LD fast ljus gul 110 V AC TWS F LD fast ljus vit 110 V AC TWS F LD fast ljus blå 240 V AC TWS F LD fast ljus orange 240 V AC TWS F LD fast ljus röd 240 V AC TWS F LD fast ljus grön 240 V AC TWS F LD fast ljus gul 240 V AC TWS F LD fast ljus vit 240 V AC Svarta utförande på förfrågan. 4

5 Pelarljus TWS LD-Blinkljus TWS LD version blinkande ljus med integrerade lysdioder. TWS LD har en helt ny teknik för pelarljus. Med hjälp av ett antal stora och mycket ljusstarka lysdioder samt med en optisk ljusspridare, erhåller man en ljuseffekt som mycket väl kan mäta sig med glödljus avsedda för samma produkt. TWS LD levereras i samtliga 6 olika färger i spänningar från 24 V. Självklart har TWS LD samma höga skyddsform IP 65 som övriga i programmet och klarar ett temperaturområde från -30 C +50 C Livslängden på det integrerade lysdioderna är ca timmar. Utöver alla andra goda egenskaper som skaktålighet, minskad energiförbrukning, mycket liten värmeavgivning så ger TWS LD en klart mycket bättre färgåtergivning än vad som kan erhållas med glödljus. Skyddsform IP65 Material - lins Polycarbonat Temperaturområde -30 o C till +50 o C Material - lamphållare Polycarbonat Spänningar 24 V ac/dc/110 V ac/ 240 V ac TWS L LD blinkljus blå 24 V AC/DC TWS L LD blinkljus orange 24 V AC/DC TWS L LD blinkljus röd 24 V AC/DC TWS L LD blinkljus grön 24 V AC/DC TWS L LD blinkljus gul 24 V AC/DC TWS L LD blinkljus vit 24 V AC/DC TWS L LD blinkljus blå 110 V AC TWS L LD blinkljus orange 110 V AC TWS L LD blinkljus röd 110 V AC TWS L LD blinkljus grön 110 V AC TWS L LD blinkljus gul 110 V AC TWS L LD blinkljus vit 110 V AC TWS L LD blinkljus blå 240 V AC TWS L LD blinkljus orange 240 V AC TWS L LD blinkljus röd 240 V AC TWS L LD blinkljus grön 240 V AC TWS L LD blinkljus gul 240 V AC TWS L LD blinkljus vit 240 V AC 5

6 TWS-komponenter TWS B.C-SIREN Skyddsform IP65 Material Temperaturområde -30 o C till +60 o C Lamphus, lock och låsring PC, grå, RAL 7035 Spänning max 240 V ac Tätningar EPDM Vikt 0,12 kg Skruvar plast, förzinkat stål TWS BC Botten + topp TWS A-SIREN Skyddsform IP65/IP54 Material Temperaturområde -30 o C till +60 o C Lamphus, lock och låsring PC Anslutningsbar area Spänning V ac/dc, V ac, Tätningar Hz EPDM Vikt Skruvar plast, förzinkat stål IP V ac/dc IP V ac/dc IP V ac/dc IP V ac/dc Obs! TWS A måste alltid placeras på toppen av ett pelarljus (går ej att bygga på uppåt) 6

7 Pelarljus Mini MINI TWS Byggbart pelarljus (FL=Fast eller blinkande ljus med två olika kretsar). Upp till 5 enheter kan installeras. Exempelvis 4 ljusmoduler + 1 siren. Sirenen med magnet dynamisk teknik. Skyddsform IP65 Material - lins Polycarbonat Temperaturområde -30 o C till +50 o C Material - lamphållare Polycarbonat Spänningar 24 V ac/dc/110 V ac/ 240 V ac MINI TWS LD FL blå 24 V AC/DC MINI TWS LD FL orange 24 V AC/DC MINI TWS LD FL röd 24 V AC/DC MINI TWS LD FL grön 24 V AC/DC MINI TWS LD FL gul 24 V AC/DC MINI TWS LD FL vit 24 V AC/DC MINI TWS LD FL blå 240 V AC MINI TWS LD FL orange 240 V AC MINI TWS LD FL röd 240 V AC MINI TWS LD FL grön 240 V AC MINI TWS LD FL gul 240 V AC MINI TWS LD FL vit 240 V AC Pelarljus MINI TWS har en diameter på 48 mm. Andra spänningar på förfrågan. 7

8 TWS mini-komponenter MINI TWS B.C-SIREN Skyddsform IP65 Material Polycarbonat Temperaturområde -30 o C till +50 o C Lamphus, lock och låsring Polycarbonat Spänning max 240 V ac Tätningar Vikt 0,10 kg Skruvar MINI TWS B.C. BOTTEN+TOPP max 240 V MINI TWS A-SIREN Skyddsform IP54 Material Polycarbonat Temperaturområde -30 o C till +50 o C Lamphus, lock och låsring Polycarbonat Anslutningsbar area Spänning 24 V ac/dc/110 V ac/ 240 V ac Tätningar Vikt 0,18 kg Skruvar MINI TWS A 24 V AC/DC MINI TWS A 240 V AC Tillbehör, se sidan 15. 8

9 Pelarljus Baby TWS BABY Byggbart pelarljus för fastljus med två olika kretsar). Upp till 6 enheter kan installeras. Exempelvis 5 ljusmoduler + 1 siren. Siren med piezo-keramik teknik. Skyddsform IP65 Material - lins Polycarbonat Temperaturområde -30 o C till +50 o C Material - lamphållare Polycarbonat Spänningar 24 V ac/dc + låsring BABY TWS F blå 24 V AC/DC BABY TWS F orange 24 V AC/DC BABY TWS F röd 24 V AC/DC BABY TWS F grön 24 V AC/DC BABY TWS F gul 24 V AC/DC BABY TWS F vit 24 V AC/DC Diameter 36 mm. 9

10 TWS baby-komponenter BABY TWS B.C-SIREN Skyddsform IP65 Material Polycarbonat Temperaturområde -30 o C till +50 o C Lamphus, lock och låsring Polycarbonat Spänning max 240 V ac Tätningar Vikt 0,055 kg Skruvar BABY TWS B.C. BOTTEN+TOPP max 240 V BABY TWS A-SIREN Skyddsform IP65 Material Polycarbonat Temperaturområde -30 o C till +50 o C Lamphus, lock och låsring Polycarbonat Spänning 24 V Tätningar Vikt 0,044 kg Skruvar BABY TWS A 24 V ac/dc Tillbehör, se sidan

11 Pelarljus Micro TWS MICRO Byggbart pelarljus för fastljus med två olika kretsar). Upp till 5 enheter kan installeras. Exempelvis 4 ljusmoduler + 1 siren. Siren med piezo-keramikteknik. Skyddsform IP65 Material - lins Polycarbonat Temperaturområde -30 o C till +50 o C Material - lamphållare Polycarbonat Spänningar 24 V ac/dc MICRO TWS F blå 24 V AC/DC MICRO TWS F orange 24 V AC/DC MICRO TWS F röd 24 V AC/DC MICRO TWS F grön 24 V AC/DC MICRO TWS F gul 24 V AC/DC MICRO TWS F vit 24 V AC/DC Diameter 25 mm. 11

12 TWS micro-komponenter MICRO TWS B.C BOTTEN+TOPP Skyddsform IP65 Material Polycarbonat Temperaturområde -30 o C till +50 o C Lamphus, lock och låsring Polycarbonat Spänning 24 V ac/dc Tätningar Vikt Skruvar MICRO TWS B.C. BOTTEN+TOPP max 240 V MICRO TWS A-SIREN Skyddsform IP54 Material Polycarbonat Temperaturområde -30 o C till +50 o C Lamphus, lock och låsring Polycarbonat Spänning 24 V ac/dc Tätningar Vikt Skruvar MICRO TWS A 24 V AC/DC 12

13 Pelarljus Nano TWS NANO Byggbart pelarljus för fastljus. Upp till 5 enheter kan installeras. Skyddsform IP65 Material - lins Polycarbonat Temperaturområde -30 o C till +50 o C Material - lamphållare Polycarbonat Spänningar 24 V ac/dc + låsring NANO TWS F blå 24 V AC/DC NANO TWS F orange 24 V AC/DC NANO TWS F röd 24 V AC/DC NANO TWS F grön 24 V AC/DC NANO TWS F gul 24 V AC/DC NANO TWS F vit 24 V AC/DC Diameter 18 mm. 13

14 TWS nano-komponenter NANO TWS B.C BOTTEN+TOPP Skyddsform IP65 Material Polycarbonat Temperaturområde -30 o C till +50 o C Lamphus, lock och låsring Polycarbonat Spänning max 240 V Tätningar Vikt Skruvar NANO TWS B.C. BOTTEN+TOPP max 240 V 14

15 Tillbehör: TWS led, TWS Mini, TWS Baby TWS BS Fot med 0-ring och bastätning. E-NUMMER ARTIKELNUMMER BENÄMNING FÄRG VIKT TWS BS Ral ,03 kg TWS PR Förlängningsdel (H 10 cm - fler kan kombineras) med O-ring och två avtagbara greppskydd. E-NUMMER ARTIKELNUMMER BENÄMNING FÄRG VIKT TWS PR 0,03 kg TWS BP 1 Väggfäste med 1 fäste - med O-ring och bastätning E-NUMMER ARTIKELNUMMER BENÄMNING FÄRG VIKT TWS BP1 0,04 kg TWS BP 2 Väggfäste med 2 fästen - med O-ring och bastätning E-NUMMER ARTIKELNUMMER BENÄMNING FÄRG VIKT TWS BP2 0,05 kg TWS KIT 1 BS + 1 PR - med O-ring, bastätning och två avtagbara greppskydd. E-NUMMER ARTIKELNUMMER BENÄMNING FÄRG VIKT TWS KIT 0,06 kg TWS BOX PG 9 För kabelingång PG 9 med anslutningsplint E-NUMMER ARTIKELNUMMER BENÄMNING FÄRG VIKT TWS BOX PG9 0,1 kg TWS KIT INOX L För montage i svårare miljöer eller där längre pelare önskas. Rostfritt stål. E-NUMMER ARTIKELNUMMER BENÄMNING FÄRG VIKT TWS KIT INOXL TWS KIT INOXL TWS KIT INOXL400 0,14 kg 0,18 kg 0,28 k 15

16 VÄGGFÄSTE VFSL För montage i svårare miljöer Rostfritt stål. E-NUMMER ARTIKELNUMMER BENÄMNING FÄRG VIKT VFSL Väggfäste litet rostfritt HSK-M ½ NPT Förskruvning för TWS 16

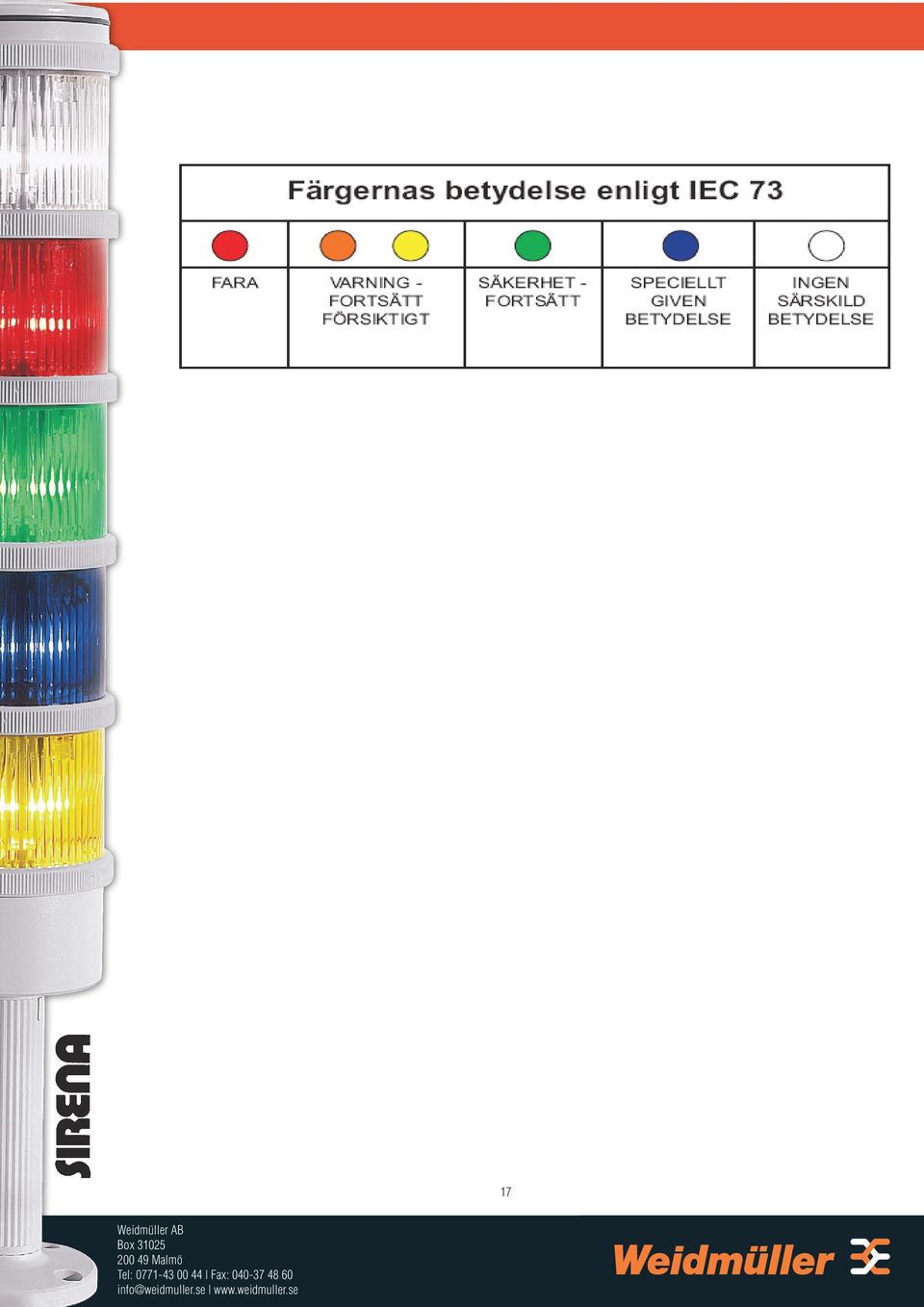

17 17

18

19

20 Pelarljus i LED-utförande Version
