1 RAPPORT Sundsvalls kommun Miljöinventering av Förrådet 8 Uppdragsnummer Sundsvall Rev Sweco Environment AB ANN SÖDERHOLM 1 (6) ra04s Sweco Södra Järnvägsgatan 37 Box 259, Sundsvall Telefon Telefax Sweco Environment AB Org.nr säte Stockholm Ingår i Sweco-koncernen Ann Söderholm Miljökonsult Mobil ann.soderholm@sweco.se

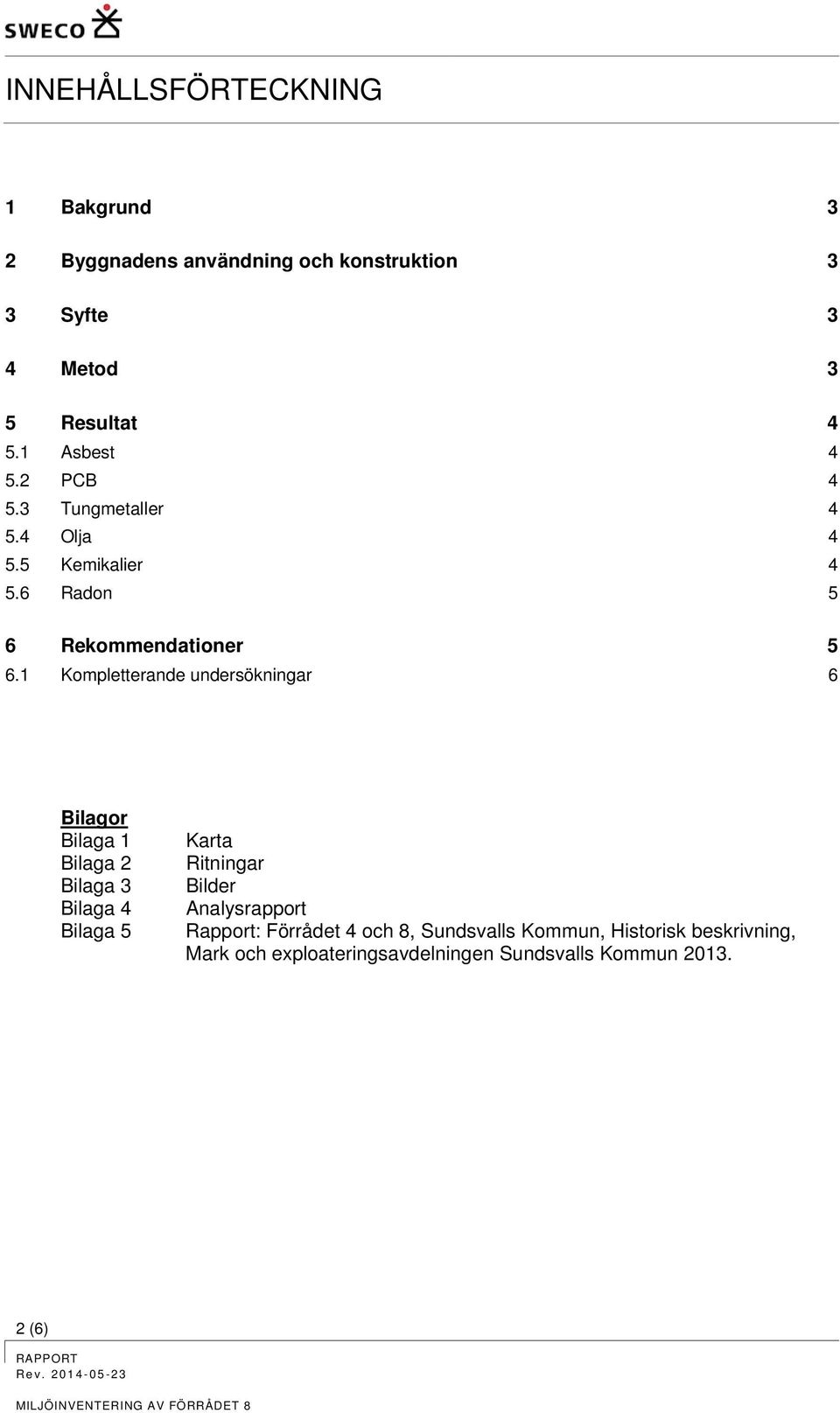

2 INNEHÅLLSFÖRTECKNING 1 Bakgrund 3 2 Byggnadens användning och konstruktion 3 3 Syfte 3 4 Metod 3 5 Resultat Asbest PCB Tungmetaller Olja Kemikalier Radon 5 6 Rekommendationer Kompletterande undersökningar 6 Bilagor Bilaga 1 Bilaga 2 Bilaga 3 Bilaga 4 Bilaga 5 Karta Ritningar Bilder Analysrapport Rapport: Förrådet 4 och 8, Sundsvalls Kommun, Historisk beskrivning, Mark och exploateringsavdelningen Sundsvalls Kommun (6) RAPPORT Rev MILJÖINVENTERING AV FÖRRÅDET 8

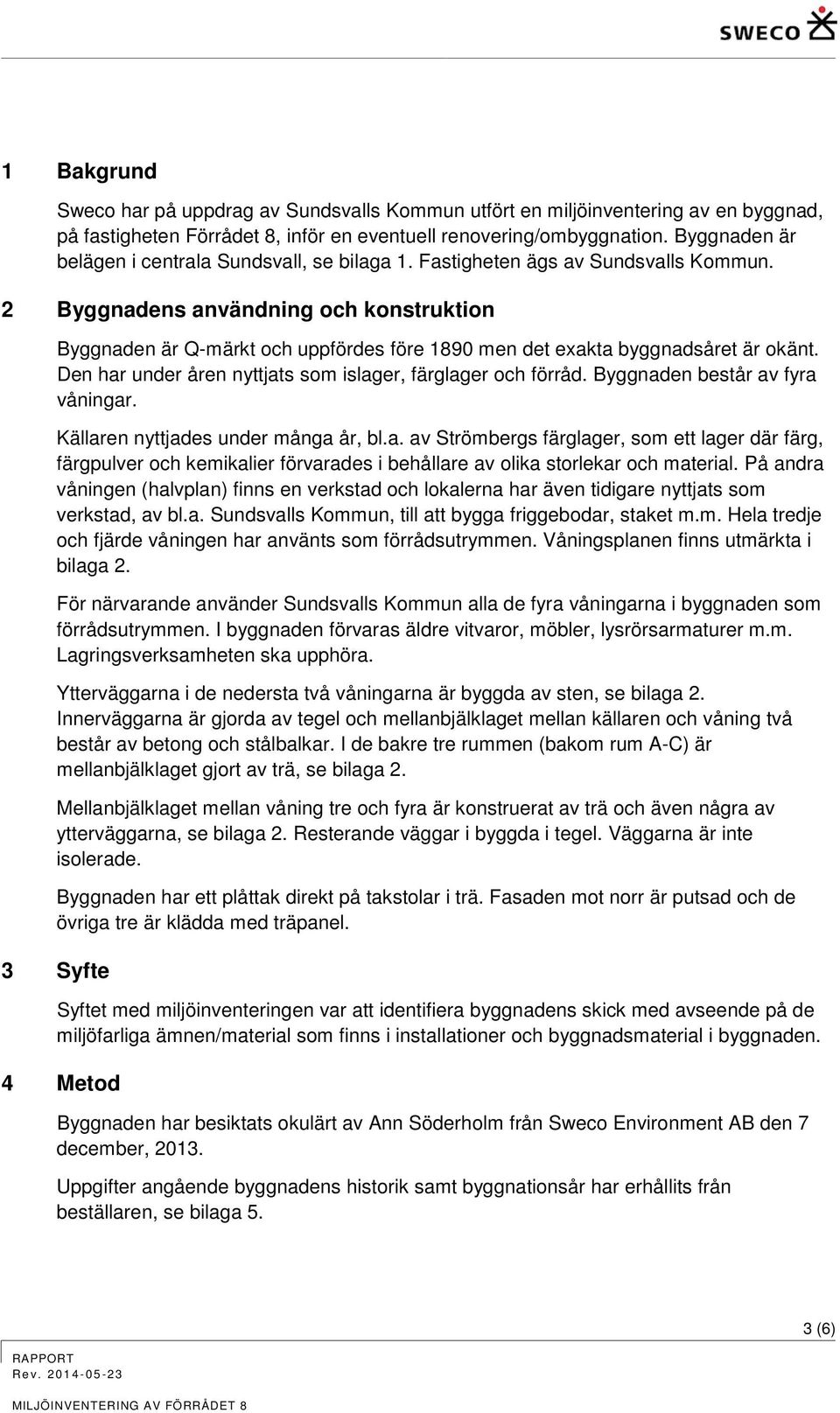

3 1 Bakgrund Sweco har på uppdrag av Sundsvalls Kommun utfört en miljöinventering av en byggnad, på fastigheten Förrådet 8, inför en eventuell renovering/ombyggnation. Byggnaden är belägen i centrala Sundsvall, se bilaga 1. Fastigheten ägs av Sundsvalls Kommun. 2 Byggnadens användning och konstruktion Byggnaden är Q-märkt och uppfördes före 1890 men det exakta byggnadsåret är okänt. Den har under åren nyttjats som islager, färglager och förråd. Byggnaden består av fyra våningar. Källaren nyttjades under många år, bl.a. av Strömbergs färglager, som ett lager där färg, färgpulver och kemikalier förvarades i behållare av olika storlekar och material. På andra våningen (halvplan) finns en verkstad och lokalerna har även tidigare nyttjats som verkstad, av bl.a. Sundsvalls Kommun, till att bygga friggebodar, staket m.m. Hela tredje och fjärde våningen har använts som förrådsutrymmen. Våningsplanen finns utmärkta i bilaga 2. För närvarande använder Sundsvalls Kommun alla de fyra våningarna i byggnaden som förrådsutrymmen. I byggnaden förvaras äldre vitvaror, möbler, lysrörsarmaturer m.m. Lagringsverksamheten ska upphöra. Ytterväggarna i de nedersta två våningarna är byggda av sten, se bilaga 2. Innerväggarna är gjorda av tegel och mellanbjälklaget mellan källaren och våning två består av betong och stålbalkar. I de bakre tre rummen (bakom rum A-C) är mellanbjälklaget gjort av trä, se bilaga 2. Mellanbjälklaget mellan våning tre och fyra är konstruerat av trä och även några av ytterväggarna, se bilaga 2. Resterande väggar i byggda i tegel. Väggarna är inte isolerade. Byggnaden har ett plåttak direkt på takstolar i trä. Fasaden mot norr är putsad och de övriga tre är klädda med träpanel. 3 Syfte Syftet med miljöinventeringen var att identifiera byggnadens skick med avseende på de miljöfarliga ämnen/material som finns i installationer och byggnadsmaterial i byggnaden. 4 Metod Byggnaden har besiktats okulärt av Ann Söderholm från Sweco Environment AB den 7 december, Uppgifter angående byggnadens historik samt byggnationsår har erhållits från beställaren, se bilaga 5. RAPPORT Rev MILJÖINVENTERING AV FÖRRÅDET 8 3 (6)

4 Vid inventeringstillfället uttogs ett materialprov som skickades på analys p.g.a. misstänkt förorening. 5 Resultat 5.1 Asbest 5.2 PCB I byggnaden finns gamla elcentraler på alla plan och dessa kan innehålla asbest i tätningar till luckorna, se bild 1, bilaga 3. På våning två, tre och fyra påträffades lysrörsarmaturer som kan innehålla PCB i kondensatorerna, se bilaga 2 och bild 2-3 i bilaga 3. På fjärde våningen fanns även ett stort antal nedmonterade lysrörsarmaturer som misstänks innehålla PCB, se bilaga 2 och bild 4 i bilaga 3. Inga ytterligare byggnadsmaterial med misstänkt PCB-innehåll påträffades vid inventeringen. 5.3 Tungmetaller 5.4 Olja De gamla elcentralerna kan innehålla tungmetaller i form av kvicksilver i brytare och reläer, se bild 1, bilaga 3. Elkablarna i byggnaden kan innehålla bly, se bild 5-6, bilaga 3. Elkablar återfanns både inom- och utomhus. En kvicksilverlampa påträffades i rum A i källaren, se bilaga 2 och bild 12 i bilaga 3. I rum A i källaren finns ett fat som troligtvis innehållit olja, se bilaga 3 och bild 7 i bilaga 3. Golvet i området runt fatet visar tecken på oljeskada, se bild 8, bilaga Kemikalier I källaren finns en distinkt lukt av tjära, troligtvis från golvet. Den starkaste lukten finns i rum A, se bilaga 2 och bild 9 i bilaga 3. Ett prov uttogs på avlagringar på golvet, se bilaga 2. Analysrapporten återfinns i bilaga 4. En jämförelse av uppmätta halter och Naturvårdsverkets generella riktvärden för mark har genomförts, se tabell 1. Vid miljöinventeringen uttogs endast ett prov för att få en fingervisning om vilken typ av föroreningar som kan finnas i golvet. En bred screening gjordes på det uttagna provet för att täcka in så många potentiella föroreningar som möjligt. Analysresultaten visar en förhöjd halt av kicksilver (Hg) som ligger över det generella riktvärdet för känslig markanvändning, KM. Inga andra metaller överskrider riktvärdet för 4 (6) RAPPORT Rev MILJÖINVENTERING AV FÖRRÅDET 8

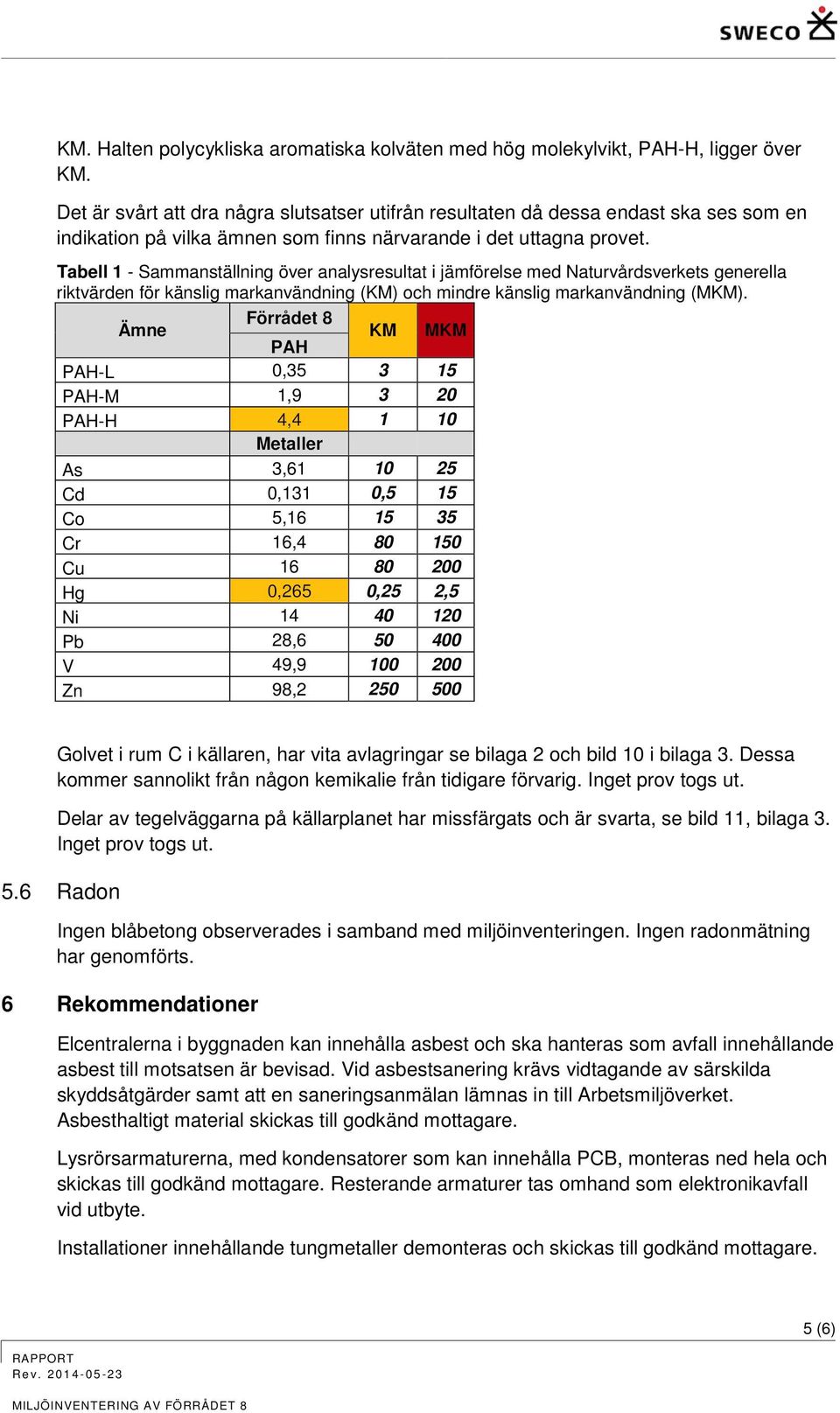

5 KM. Halten polycykliska aromatiska kolväten med hög molekylvikt, PAH-H, ligger över KM. Det är svårt att dra några slutsatser utifrån resultaten då dessa endast ska ses som en indikation på vilka ämnen som finns närvarande i det uttagna provet. Tabell 1 - Sammanställning över analysresultat i jämförelse med Naturvårdsverkets generella riktvärden för känslig markanvändning (KM) och mindre känslig markanvändning (MKM). Ämne Förrådet 8 PAH KM MKM PAH-L 0, PAH-M 1, PAH-H 4, Metaller As 3, Cd 0,131 0,5 15 Co 5, Cr 16, Cu Hg 0,265 0,25 2,5 Ni Pb 28, V 49, Zn 98, Golvet i rum C i källaren, har vita avlagringar se bilaga 2 och bild 10 i bilaga 3. Dessa kommer sannolikt från någon kemikalie från tidigare förvarig. Inget prov togs ut. Delar av tegelväggarna på källarplanet har missfärgats och är svarta, se bild 11, bilaga 3. Inget prov togs ut. 5.6 Radon Ingen blåbetong observerades i samband med miljöinventeringen. Ingen radonmätning har genomförts. 6 Rekommendationer Elcentralerna i byggnaden kan innehålla asbest och ska hanteras som avfall innehållande asbest till motsatsen är bevisad. Vid asbestsanering krävs vidtagande av särskilda skyddsåtgärder samt att en saneringsanmälan lämnas in till Arbetsmiljöverket. Asbesthaltigt material skickas till godkänd mottagare. Lysrörsarmaturerna, med kondensatorer som kan innehålla PCB, monteras ned hela och skickas till godkänd mottagare. Resterande armaturer tas omhand som elektronikavfall vid utbyte. Installationer innehållande tungmetaller demonteras och skickas till godkänd mottagare. RAPPORT Rev MILJÖINVENTERING AV FÖRRÅDET 8 5 (6)

6 Oljeförorenat golvmaterial i källaren separeras och skickas till godkänd mottagare. Det prov som uttogs på avlagringar på golvet i källaren visade att inga höga halter av metaller fanns i analyserat prov. Halten kvicksilver (Hg) ligger dock alldeles över gränsen för känslig markanvändning (KM). Även halten PAH-H ligger över KM. I källaren noterades även tjärlukt. Naturvårdsverkets generella riktvärden för förorenad mark gäller för mark och är därför inte tillämpbara på byggnadsmaterial. Några riktvärden för byggnadsmaterial finns ej. Ytterligare slutsatser kan ej dras utifrån analysresultaten. Tjärlukten i källarvåningen bör noteras inför renovering/ombyggnation då denna måste åtgärdas på lämpligt sätt så att lukten, och eventuella hälsorisker härrörande från denna, elimineras. Samtligt miljöfarligt avfall som uppkommer i samband med renovering/rivning ska sorteras, dokumenteras och skickas av godkänd transportör till godkänd mottagningsanläggning. 6.1 Kompletterande undersökningar Föroreningssituationen på golvet i hela källarvåningen bör utredas vidare innan renovering/ombyggnation. Förslagsvis tas borrkärnor ut och proverna skickas till laboratorium där en bred screening av föroreningar analyseras. Den kompletterande provtagningen sker lämpligast efter att byggnaden tömts på nuvarande lager och rengjorts. Även de svarta missfärgningarna av tegelväggarna i källaren bör utredas vidare, provtas och analyseras. Sweco Environmet AB Sundsvall Ann Söderholm Miljöinventerare 6 (6) RAPPORT Rev MILJÖINVENTERING AV FÖRRÅDET 8

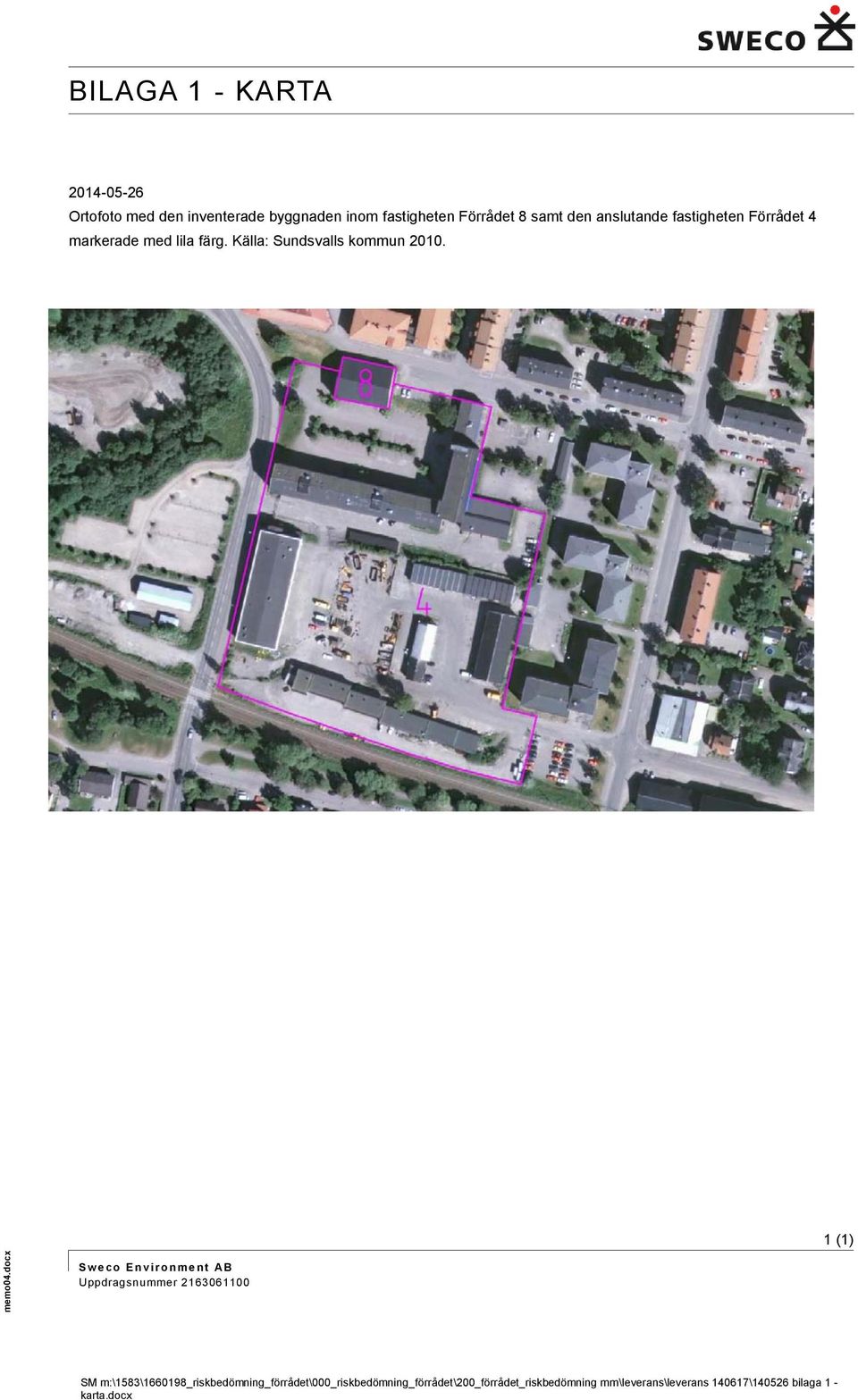

7 memo04.docx BILAGA 1 - KARTA Ortofoto med den inventerade byggnaden inom fastigheten Förrådet 8 samt den anslutande fastigheten Förrådet 4 markerade med lila färg. Källa: Sundsvalls kommun (1) S w e co E n vi r o n m e nt AB Uppdragsnummer SM m:\1583\ _riskbedömning_förrådet\000_riskbedömning_förrådet\200_förrådet_riskbedömning mm\leverans\leverans \ bilaga 1 - karta.docx

8 BILAGA 2 RITNIGAR Fjärde våningen Tredje våningen Andra våningen (halvplan) Källarplan 1 (2) S w e co E n vi r o n m e nt AB Uppdragsnummer

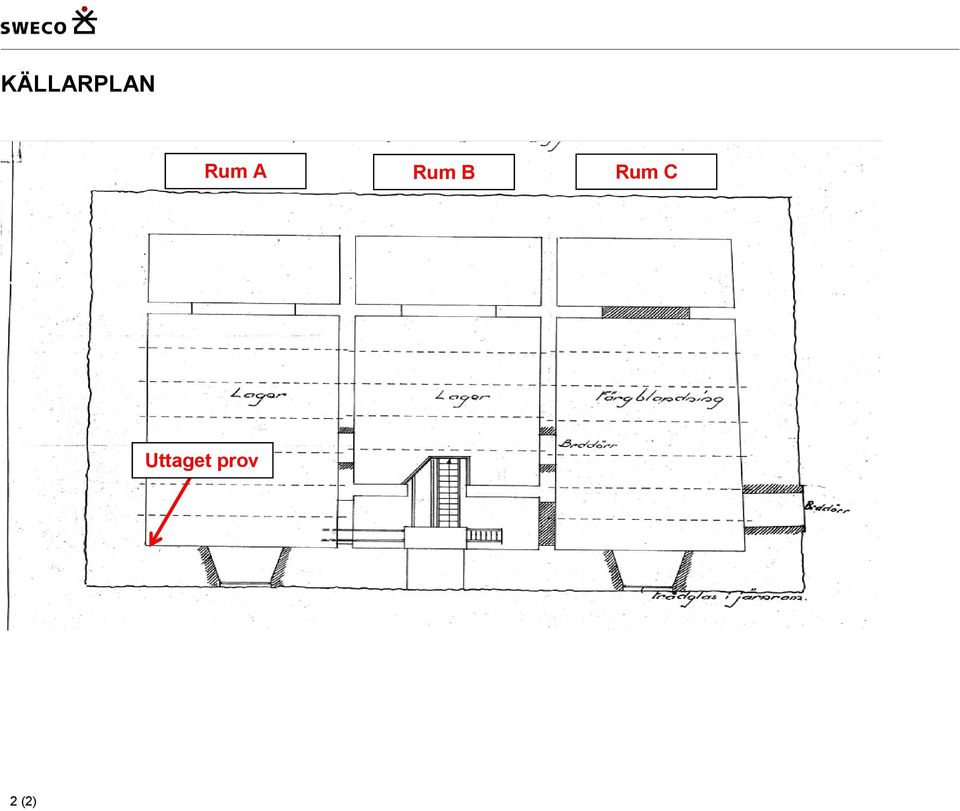

9 KÄLLARPLAN Rum A Rum B Rum C Uttaget prov 2 (2)

10 Rapport Sida 1 (3) T E1NITBPMCG SWECO Environment AB Projekt Ann Söderholm Bestnr Södra Järnvägsgatan 37 Registrerad Box 259 Utfärdad Sundsvall Sweden Analys av material Er beteckning Förrådet 8 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign naftalen mg/kg 1 1 INRO acenaftylen mg/kg 1 1 INRO acenaften mg/kg 1 1 INRO fluoren mg/kg 1 1 INRO fenantren mg/kg 1 1 INRO antracen mg/kg 1 1 INRO fluoranten mg/kg 1 1 INRO pyren mg/kg 1 1 INRO bens(a)antracen mg/kg 1 1 INRO krysen mg/kg 1 1 INRO bens(b)fluoranten mg/kg 1 1 INRO bens(k)fluoranten mg/kg 1 1 INRO bens(a)pyren mg/kg 1 1 INRO dibens(ah)antracen mg/kg 1 1 INRO benso(ghi)perylen mg/kg 1 1 INRO indeno(123cd)pyren mg/kg 1 1 INRO PAH, summa 16* 6.7 mg/kg 1 1 INRO PAH, summa cancerogena* 3.9 mg/kg 1 1 INRO PAH, summa övriga* 2.8 mg/kg 1 1 INRO PAH, summa L* 0.35 mg/kg 1 1 INRO PAH, summa M* 1.9 mg/kg 1 1 INRO PAH, summa H* 4.4 mg/kg 1 1 INRO As* 3.61 mg/kg 2 S MT Cd* mg/kg 2 S MT Co* 5.16 mg/kg 2 S MT Cr* 16.4 mg/kg 2 S MT Cu* 16.0 mg/kg 2 S MT Hg* mg/kg 2 S MT Ni* 14.0 mg/kg 2 S MT Pb* 28.6 mg/kg 2 S MT V* 49.9 mg/kg 2 S MT Zn* 98.2 mg/kg 2 S MT ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av PDF created with pdffactory Pro trial version

11 memo04.docx BILAGA 3 - BILDER Bild 1 Gamla elcentraler Bild 2 Lysrörsarmatur med kondensator med misstänkt PCB-innehåll 1 (6) S w e co E n vi r o n m e nt AB Uppdragsnummer SM m:\1583\ _riskbedömning_förrådet\000_riskbedömning_förrådet\200_förrådet_riskbedömning mm\leverans\leverans \ bilaga 3 - bilder.docx

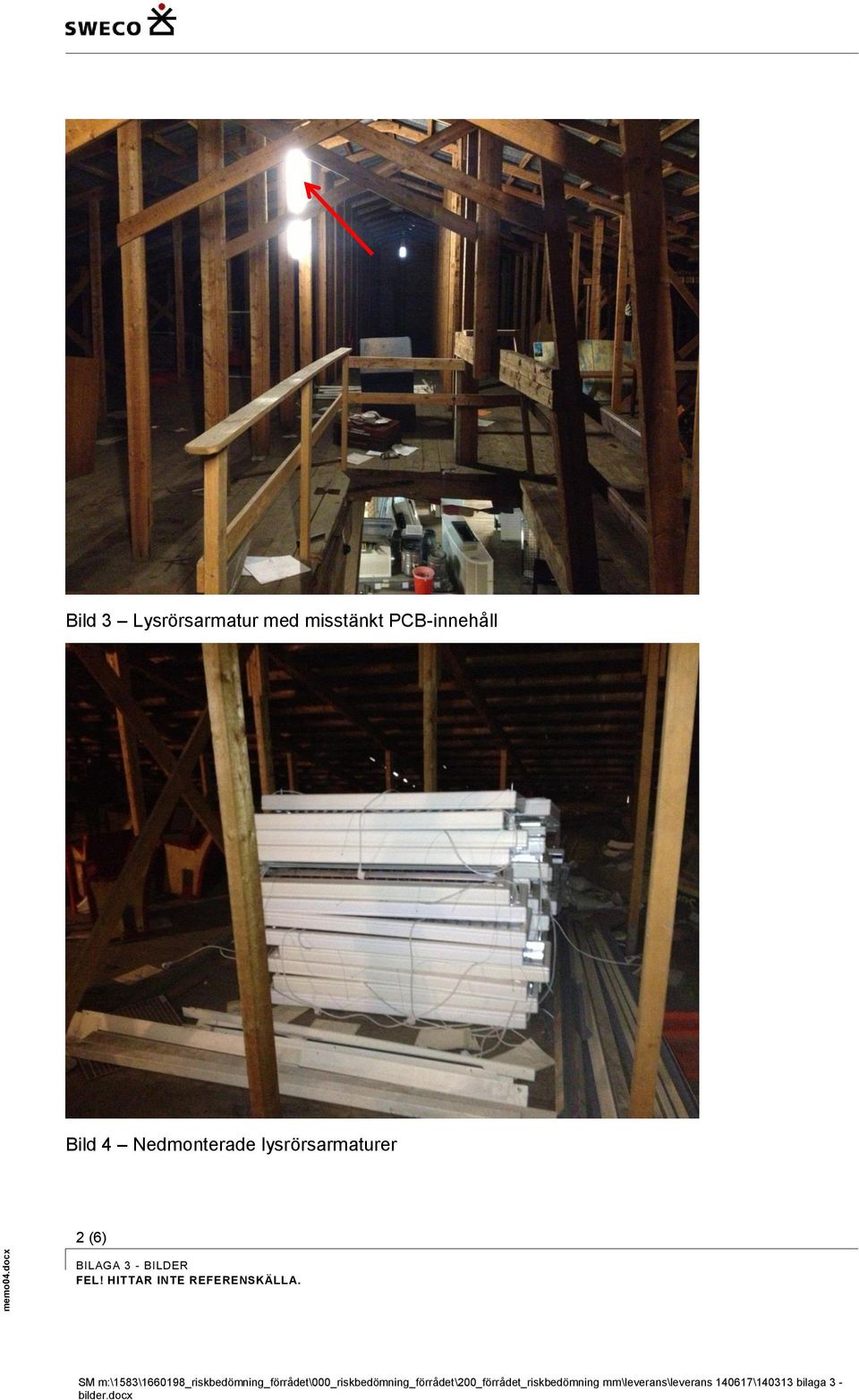

12 memo04.docx Bild 3 Lysrörsarmatur med misstänkt PCB-innehåll Bild 4 Nedmonterade lysrörsarmaturer 2 (6) BILAGA 3 - BILDER FEL! HITTAR INTE REFERENSKÄLLA. SM m:\1583\ _riskbedömning_förrådet\000_riskbedömning_förrådet\200_förrådet_riskbedömning mm\leverans\leverans \ bilaga 3 - bilder.docx

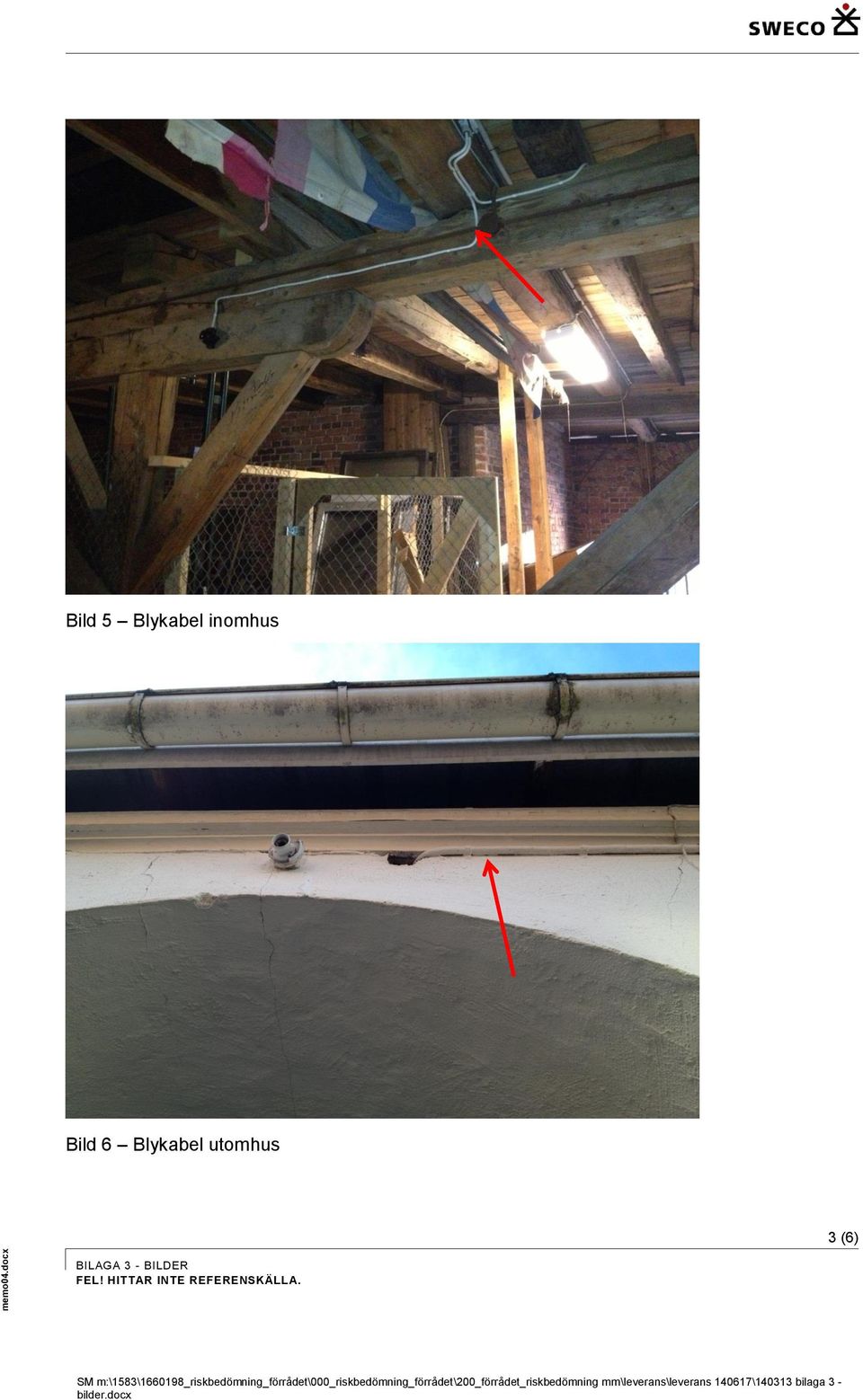

13 memo04.docx Bild 5 Blykabel inomhus Bild 6 Blykabel utomhus 3 (6) BILAGA 3 - BILDER FEL! HITTAR INTE REFERENSKÄLLA. SM m:\1583\ _riskbedömning_förrådet\000_riskbedömning_förrådet\200_förrådet_riskbedömning mm\leverans\leverans \ bilaga 3 - bilder.docx

14 memo04.docx Bild 7 fat i källaren Bild 8 Eventuell oljeskada i golv 4 (6) BILAGA 3 - BILDER FEL! HITTAR INTE REFERENSKÄLLA. SM m:\1583\ _riskbedömning_förrådet\000_riskbedömning_förrådet\200_förrådet_riskbedömning mm\leverans\leverans \ bilaga 3 - bilder.docx

15 memo04.docx Bild 9 Rum med stark tjärlukt Bild 10 Vita missfärgningar på golvet i källaren. 5 (6) BILAGA 3 - BILDER FEL! HITTAR INTE REFERENSKÄLLA. SM m:\1583\ _riskbedömning_förrådet\000_riskbedömning_förrådet\200_förrådet_riskbedömning mm\leverans\leverans \ bilaga 3 - bilder.docx

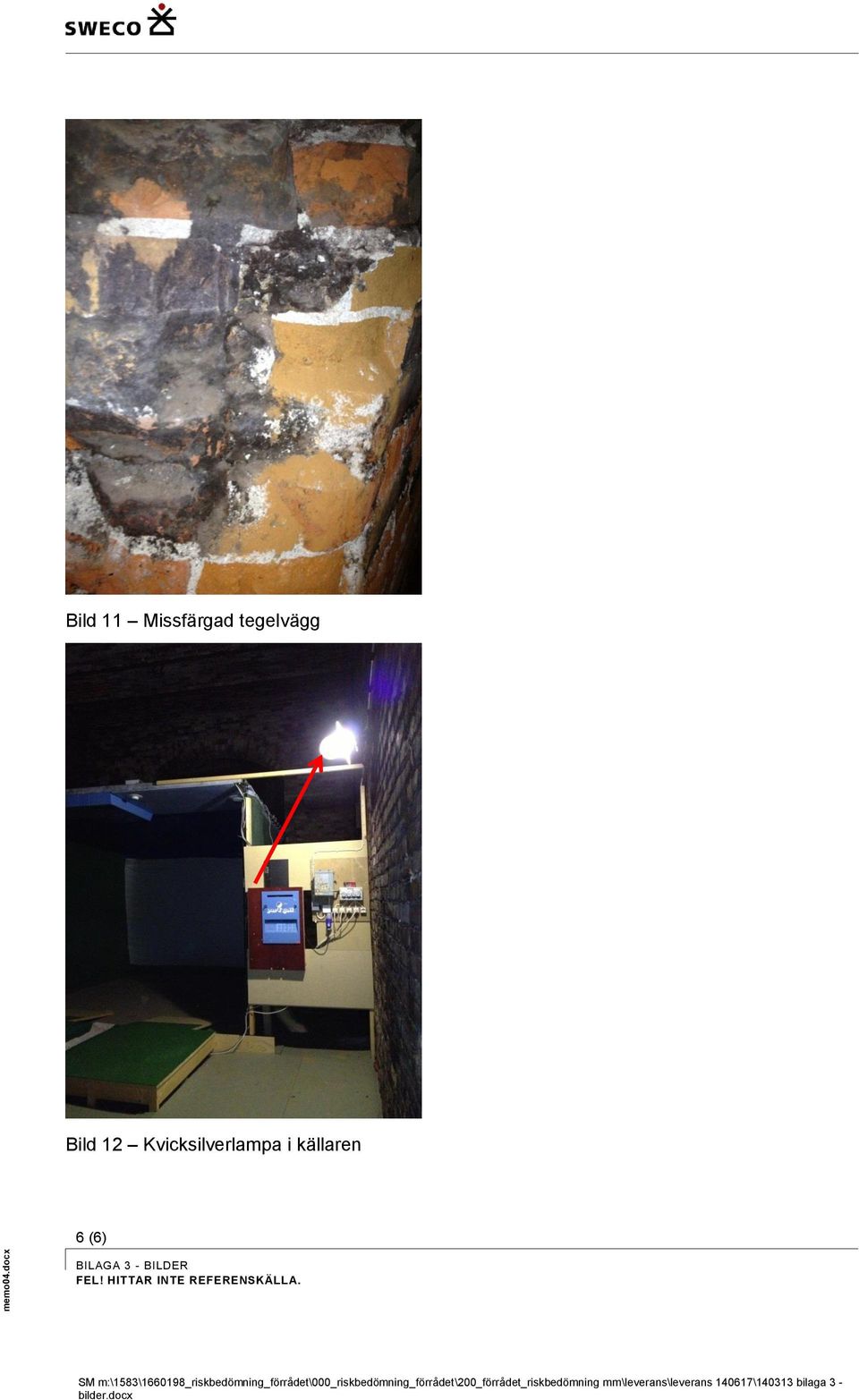

16 memo04.docx Bild 11 Missfärgad tegelvägg Bild 12 Kvicksilverlampa i källaren 6 (6) BILAGA 3 - BILDER FEL! HITTAR INTE REFERENSKÄLLA. SM m:\1583\ _riskbedömning_förrådet\000_riskbedömning_förrådet\200_förrådet_riskbedömning mm\leverans\leverans \ bilaga 3 - bilder.docx

17 Rapport Sida 2 (3) T E1NITBPMCG * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Paket OJ-1. Bestämning av polycykliska aromatiska kolväten, PAH 16 föreningar enligt EPA) Mätning utförs med GC-MS. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen) Enligt nya direktiv från Naturvårdsverket oktober Rev Paket Bygg-I-2. Bestämning av metaller. Analys har skett enligt EPA metoder (modifierade) (ICP-AES) och (ICP-SFMS). Kontakta laboratoriet för metodbeskrivning. Rev INRO MT Godkännare Ingalill Rosén Mirtha Tamayo S Utf 1 Mätningen utförd med ICP-SFMS För mätningen svarar ALS Scandinavia AB, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). 1 För mätningen svarar ALS Laboratory Group, Na Harfê 9/336, , Prag 9, Tjeckien, som är av det tjeckiska ackrediteringsorganet CAI ackrediterat laboratorium (Reg.nr. 1163). CAI är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade i; Prag, Na Harfê 9/336, , Praha 9, Ceska Lipa, Bendlova 1687/7, Ceska Lipa, Pardubice, V Raji 906, Pardubice. Kontakta ALS Täby för ytterligare information. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Guide to the Expression of Uncertainty in Measurement", ISO, Geneva, Switzerland 1993) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av PDF created with pdffactory Pro trial version

18 Rapport Sida 3 (3) T E1NITBPMCG Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar orginalrapporten. Alla utskrifter från denna är att betrakta som kopior. ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av PDF created with pdffactory Pro trial version

19 Förrådet 4 och 8, Sundsvalls kommun Historisk beskrivning Sundsvall Mark- och exploateringsavdelningen Astrid Göthe Dnr SBN

20 Dnr SBN Sida 2 (12) Förrådet 4 och Historisk beskrivning 1 Bakgrund och syfte Mitthem AB har begärt detaljplaneändring för kv Förrådet 4, den södra delen mot järnvägen, för nybyggnation av studentboende, samt SKIFU för den norra delen av kv Förrådet mot Grönborgsgatan, för att omvandla befintliga lokaler, ev ny/tillbyggnad, för universitets räkning. I gällande detaljplan DP 71 från avses området J1 Sevice- och förrådsverksamhet. Fastigheterna ligger i västra delen av Sundsvall stad (Figur 1 och Figur 2). Miljökontoret har förelagt Stadsbyggnadskontoret att ta fram en historisk beskrivning för fastigheten Förrådet 8 samt en provtagningsplan för Förrådet 4 som ett underlag för att kunna bedöma riskerna för föroreningar i den mark som kommer att detaljplaneändras. För att kunna göra en provtagningsplan har en detaljerad historisk beskrivning även utförts för Förrådet 4. Historiska beskrivningar för de båda fastigheterna redovisas i detta PM. Provtagningsplan för Förrådet 4 redovisas separat. 2 Metod och underlag Den historiska beskrivningen bygger på granskning av gamla och nya flygbilder, historiska kartor, ägoförhållanden gällande berörda fastigheter, kontroll av deponier och genomgång av Länsstyrelsens MIFO-inventering. Flygbilder från 1944, 1959, 1960, 1961, 1969, 1970, 1972 och 1984 samt från 2010 har hämtats från Lantmäteriet och Sundsvalls kommun (se Figur 2). Flygbilderna har tolkats vad gäller noterbara ändringar i markanvändning i området samt eventuell förekomst av lagrings-/upplagsytor. Ägoförhållanden för berörda fastigheter har hämtats ur kommunens fastighetsregister FIR. Förekomst av avfallsupplag/deponier har kontrollerats mot inventeringsunderlag till kommunens avfallsplan samt tolkning i flygbilder. Uppgifter har granskats i diariehandlingar från miljökontoret gällande marksanering som utförts efter borttagande av den tankstation som funnits på området. Området har även besökts för syn av markförhållanden och genomgång av historiska uppgifter med två personer som länge varit anställda vid verksamheten. 3 Tidigare undersökningar Tre markundersökningar har utförts på fastigheten: Miljöteknisk markundersökning, Vrettjärns gamla soptipp, nr 47, Rapport från Stadsbyggnadskontoret, Markundersökning för deponin påvisade inga sopor, däremot påträffades något förhöjda halter av bly, dock ej över riktvärdet för MKM. Slutrapport sanering drivmedelsanläggning, WSP Två cisterner med drivmedel, bensin och diesel, har funnits på Förrådet 4. Dessa togs bort Markprovtagning efter saneringen visar på förhöjda halter av PAH och alifater. Dessa är begränsade till ett lerskikt på 3,5 meters djup. Översiktlig geoteknisk undersökning, Förrådet Sundsvall, J&W, Fyllnadsmassor (silt och sand med inslag av tegel) påträffades i västra delen av fastigheten. M:\20 Förvaltning\Mark\01 Mark\01 GA\09 Miljö o Geoteknik\Förrådet 4 och 8\Historisk beskrivning\ Historisk beskrivning Förrådet 4 och 8.doc

21 Dnr SBN Sida 3 (12) Förrådet 4 och Historisk beskrivning Figur 1. Översiktskarta lokalisering av Förrådet 4 och 8 markerat i västra Sundsvall. Källa: Sundsvalls kommun Figur 2. Ortofoto med fastighetsgränserna till Förrådet 8 (lilla, norra) och 4 (stora, södra) förtydligade i lila. Sidsjöbäcken i krök syns väster om området. Källa Sundsvalls kommun Skyddsvärda områden Riksintresse för naturvård sträcker sig längs hela Selångersån, som passerar norr om fastigheterna. Avståndet till riksintresset är drygt 100 meter. 65 meter väster om fastigheterna rinner Sidsjöbäcken (se Figur 2) som mynnar i Selångersån strax nordväst M:\20 Förvaltning\Mark\01 Mark\01 GA\09 Miljö o Geoteknik\Förrådet 4 och 8\Historisk beskrivning\ Historisk beskrivning Förrådet 4 och 8.doc

22 Dnr SBN Sida 4 (12) Förrådet 4 och Historisk beskrivning om området. Fastigheterna ligger på Sundsvallsåsen, som är en grundvattenförande bildning (isälvsås). Skyddsvärdet bedöms som mycket stort. Området ligger direkt söder om Åkroken, som är den ursprungliga platsen för Sundsvall stad. Sundsvalls gamla kyrka (1600-tal) låg på norra delen av Förrådet 4 enligt Sundsvalls kommuns kartskikt för fornminnen. 5 Jordarter och berggrund SGU:s jordartskarta visar att området består av underliggande lager av isälvssediment, överlagrade av silt. Området ligger i närheten av, men inte på, Sundsvallsåsen. En översiktlig geoteknisk undersökning utfördes 1987 av J&W inför byggnation av nya verkstaden. Resultatet från undersökningen visar grovt att jordlagerföljden är fyllning på ett tunt lager av torrskorpelera ovanpå mäktiga lager sediment av silt och finsand. Lagret av fyllning är som mäktigast i västra delen av området, där det uppgår till 3-5 meters mäktighet. Fyllningen består huvudsakligen av silt och sand, men även växtdelar och tegelrester påträffas. Fyllningen har mycket varierande lagringstäthet. Lerskitet består av något gyttjig siltig fast lera, och är ca 0,5 meter tjockt. Sedimentpacken utgörs i huvudsak av relativt löst lagrad silt och finsand i växellagring med tilltagande fasthet mot djupet. 6 Grundvattenförhållanden Sidsjöbäcken går i syd-nordlig riktning väst om industriområdet. Hela området sluttar svagt västerut mot bäcken och den förväntade grundvattenströmningen antas därför vara västerut snarare än norrut mot Selångersån i norr. Grundvattennivån har uppmätts till 1,6 meter under markytan (Ramböll, 2011) i sydöstra hörnet av fastigheten, och till ca 2,5 meter under markytan mitt på västra gaveln av nya verkstaden (J&W, 1987). Ytavrinning på området går mot nordväst. Dagvatten leds västerut mot Sidsjöbäcken. Enligt hörsägen (Owe Westerlund, MSVAB) går en gammal stendagvattenkulvert mot Sidsjöbäcken på norra delen av området. 7 Historik över verksamheter på fastigheterna Flygbilder från 1944, 1959, 1960, 1961, 1969, 1970, 1972 och 1984, kartor från 1642, 1674, 1698, 1778, 1857, 1873, 1905, 1922, 1935, 1947, 1951, 1952, 1958, 1971 och 1989, samt plankartor med beskrivningar från 1882, 1915, 1919, 1920, 1949, 1956, 1958 och 1990 har granskats. Verksamheter av vikt och större förändringar redovisas nedan. De aktuella fastigheterna är inlagda på flygbilderna för att underlätta lokalisering till nuvarande förhållanden. M:\20 Förvaltning\Mark\01 Mark\01 GA\09 Miljö o Geoteknik\Förrådet 4 och 8\Historisk beskrivning\ Historisk beskrivning Förrådet 4 och 8.doc

23 Dnr SBN Sida 5 (12) Förrådet 4 och Historisk beskrivning Figur 3. Del av karta från 1890 ( Lantmäteriet). 7.1 Förrådet 8 (fd Strömbergs färglager) På karta från 1890 (Figur 3) finns redan byggnaden på Förrådet 8. Den är alltså uppförd före 1890, men byggåret är i övrigt okänt. Den byggdes förmodligen i syfte att vara iskällare. Väggarna i källaren är 2 meter tjocka, och isblock skars ur Sidsjön på vintern och fraktades med häst ned till detta förråd. Isen lagrades sedan till sommaren då den delades upp och såldes till stadens restauranger (muntl. I. Vesterlund). Det finns märken på golvet efter någon form av uppallning av tunga föremål. Om detta var för isblocken eller om det närliggande bryggeriet nyttjat dessa lokaler för förvarning eller bryggning av öl eller vin är okänt (muntl. I Vesterlund). Under en lång tid hade färgföretaget Strömbergs färglager i byggnaden. I en notis från Sundsvalls-Posten står att lagren ute i trevåningsmagasinet vid Grönborgs äro, om inte precis outtömliga så i varje fall högeligen leveranskapabla (Källa Sundsvallsminnen). Strömbergs nyttjade alltså byggnaden redan då. Strömbergs köpte fastigheten (källa: Fastighetsregistret) Sundsvalls kommun köpte fastigheten 1988 (källa: Fastighetsregistret). Husbyggnadskontoret (senare Fastighetskontoret, nuvarande Service och Teknik) flyttade in i lokalerna och städade ur källaren efter Strömbergs färg. I källaren hade Strömbergs förvarat färg, färgpulver och kemikalier i alla former av kärl, från glasflaskor till 200 l fat, både trä och plåtfat. Vissa fat var rostiga och fick tömmas över i större tunnor innan de fraktades bort av kommunen. Källaren hade antagligen asfaltshårdgjort golv, då det luktade asfalt i rummet (muntl. I Vesterlund). Kan eventuellt vara tjärasfalt. M:\20 Förvaltning\Mark\01 Mark\01 GA\09 Miljö o Geoteknik\Förrådet 4 och 8\Historisk beskrivning\ Historisk beskrivning Förrådet 4 och 8.doc

24 Dnr SBN Sida 6 (12) Förrådet 4 och Historisk beskrivning Byggnaden har fyra våningar. I nedersta källaren (där färglagret var) förvarade Fastighetskontoret byggmaterial från renoveringar; fönster, kylskåp o dyl (muntl. I Vesterlund). På andra våningen var byggnadsverkstad, där friggebodar och staket byggdes. Även målning av dessa och paneler kunde utföras i lokalen. De kemikalier som nyttjades i lokalen var färg, lim och någon thinnerflaska. Skyddsombudet satte stopp för måleriverksamheten p g a dålig ventilation (muntl. I Vesterlund). På tredje våningen lagrade Utemiljö (nuvarande Parkavdelningen på Stadsbyggnadskontoret) möbler och målade parksoffor. Senare (oklart när) ersattes denna verksamhet av att hela våningen blev förrådslokaler (nätade förrådsburar) där flera förvaltningar förvarar saker. Detta är även dagsläget (muntl. I Vesterlund). På vinden, fjärde våningen, förvarade valnämnden valurnor och annat material (muntl. I Vesterlund). Sedan början av 2000-talet används hela byggnaden som förråd (muntl. I Vesterlund). 7.2 Förrådet 4 På området bedriver idag Service- och Teknikförvaltningen, Sundsvalls kommun, verkstad för kommunens fordon och maskiner. Gatukontoret har kontor i en barack på nordöstra delen av fastigheten. Parkavdelningen, Stadsbyggnadskontoret, använder en del av verkstaden som förrådsytor. Garagedelen på södra delen av fastigheten står till största delen tom, förutom övre plan som använd som garage för personalens bilar. Tidigare har reparation av maskiner och fordon samt specialtillverkning av mekaniska produkter utförts. Verksamhet har drivits i kommunal regi sedan åtminstone 1950-talet, möjligtvis även sedan 1940-talet. Historiskt har området bestått av öppen jordbruksmark. På karta från 1905 består området av kronolotter, och fastigheterna hette då Bondmötet och Misteln, se Figur 4. Dessa kronolotter ändras genom förslag på tomtindelning år 1915 (kv Misteln) och 1919 (kv Bondmötet) där tanken är att området ska bli bostadstomter. På norra delen av fastigheten finns på 1922 års karta, förutom Strömbergs lager, två hyreshus och ett uthus, se Figur 5. På kartor från 1935 och 1947 är byggnadsläget oförändrat. M:\20 Förvaltning\Mark\01 Mark\01 GA\09 Miljö o Geoteknik\Förrådet 4 och 8\Historisk beskrivning\ Historisk beskrivning Förrådet 4 och 8.doc

25 Dnr SBN Sida 7 (12) Förrådet 4 och Historisk beskrivning Figur 4. Karta från 1905 med dagens fastighetsgränser för Förrådet 4 och 8. Källa Sundsvalls kommun och Lantmäteriets historiska kartor. Figur 5. Karta från 1922 med dagens fastighetsgränser för Förrådet 4 och 8. Källa Sundsvalls kommun och Lantmäteriets historiska kartor. M:\20 Förvaltning\Mark\01 Mark\01 GA\09 Miljö o Geoteknik\Förrådet 4 och 8\Historisk beskrivning\ Historisk beskrivning Förrådet 4 och 8.doc

26 Dnr SBN Sida 8 (12) Förrådet 4 och Historisk beskrivning Figur 6. Foto av Sidsjövägen taget norrut mot bryggeriet. Förrådet 4 till höger, med de gamla bostadshusen. Översta våningen och taket på Strömbergs färglager sticker upp där bakom. Fotoår okänt. (Källa Sundsvalls museum) I foto (Figur 6) från eller 1950-talet syns de aktuella fastigheterna till höger i bild. Fotot är taget på Sidsjövägen norrut mot bryggeriet, den stora vita byggnaden i bakgrunden. De gamla bostadshusen på norra delen av Förrådet 4 finns fortfarande, och översta våningen och taket på Strömbergs färglager sticker upp där bakom. Där dagens verkstad står ser det ut att vara en vildvuxen äng (Källa Sundsvalls museum). På ett flygfoto från 1944 ser man de två hyreshusen samt Strömbergs lager tydligt (Figur 7). På större delen av fastigheten Förrådet 4 syns ett systematiskt ljusare mönster. Det är oklart om detta är pågående skörd eller om det är ett upplag av något annat. I sydvästra hörnet av fastigheten syns ett mörkare något upphöjt område. Eventuellt skulle detta kunna vara dittippade fyllnadsmassor av något slag. M:\20 Förvaltning\Mark\01 Mark\01 GA\09 Miljö o Geoteknik\Förrådet 4 och 8\Historisk beskrivning\ Historisk beskrivning Förrådet 4 och 8.doc

27 Dnr SBN Sida 9 (12) Förrådet 4 och Historisk beskrivning Figur 7. Del av flygfoto från Strömbergs lager och de två hyreshusen på norra delen av fastigheterna.( Lantmäteriet) 1956 och 1958 sker en detaljplaneändring i samband med uppförandet av en verkstadsskola för landstingets behov. De 12 familjerna som bor i de två hyresfastigheterna på Bondmötet 1 (Figur 8) flyttas till byteslägenheter och bostadshusen rivs. Området får beteckning Jm och får därmed användas endast för småindustriändamål av sådan beskaffenhet att närboende ej vållas olägenheter med hänsyn till sundhet, brandsäkerhet och trevnad (Planförslag, Sundsvalls kommun, 1956). Landstinget hade verkstadsskola i hela byggnaden. På 1980-talet flyttade verksamheten österut till nuvarande lokaler på andra sidan Selångersån. Kommunen tog i samma veva över skolverksamheten. Fastighetskontoret tog samtidigt över delar av skollokalerna och hade verkstad för mindre maskiner (gräsklippare, motorsågar) i bottenplan. M:\20 Förvaltning\Mark\01 Mark\01 GA\09 Miljö o Geoteknik\Förrådet 4 och 8\Historisk beskrivning\ Historisk beskrivning Förrådet 4 och 8.doc

28 Förrådet 4 och 8 Historisk beskrivning Dnr SBN Sida 10 (12) Figur 8. Del av flygfoto från De två hyresfastigheterna syns mellan Strömbergs förråd och Verkstadsskolan, som är under uppförande. På flygbild från nästa år är det västra bostadshuset rivet. ( Lantmäteriet) Figur 9. Flygfoto från Kommunens verksamhet pågår på platsen och verkstadsskolan är under uppbyggnad. Notera upplagsområdet i sydvästra hörnet, på den plats som utpekats som Vrettjärns deponi.( Lantmäteriet) M:\20 Förvaltning\Mark\01 Mark\01 GA\09 Miljö o Geoteknik\Förrådet 4 och 8\Historisk beskrivning\ Historisk beskrivning Förrådet 4 och 8.doc

29 Dnr SBN Sida 11 (12) Förrådet 4 och Historisk beskrivning I flygbild från 1960 (Figur 9) ovan har kommunens verksamhet startat på fastigheten. Stora delar av fastigheten används som upplagsytor eller uppställning av maskiner och plogar. Det har i denna inventering inte framgått när kommunen startade sin verksamhet på platsen annat än att man köpte fastigheten En utförlig beskrivning av den verksamhet och hantering som skett på fastigheten redovisas på flygbild från 1972 i Bilaga 1. Beskrivningen ligger till grund för den provtagningsplan som tagits fram i samband med denna historiska inventering. Notera att mycket mer information finns i Bilaga 1 som ej framgår i denna text. 8 Vrettjärns deponi Vid den MIFO-inventering som utfördes av Länsstyrelsen 2004 framkom uppgifter vid intervju med Kent Lundström, anställd på Service och Teknik, som var med vid byggnationen av nya verkstaden, att flaskor och skor grävdes fram vid byggandet Ingen vidare utredning gjordes då angående utbredningen av skräpet, utan man schaktade endast där verkstadsbyggnaden skulle placeras. Dessa uppgifter har därefter lagts till i den kommunala deponiinventeringen och objektet har givits namnet Vrettjärns deponi. Den ursprungliga deponiinventeringen från 1984 innehåller inga uppgifter om någon deponi på denna plats. Inga uppgifter vid denna inventering har kunnat styrka att det varit en faktisk deponi på platsen. Däremot framkom vid en översiktlig geoteknisk undersökning (J&W, 1987) att hela sydvästra delen av fastigheten består av fyllnadsmassor (finkornigt material mestadels silt och sand, med inblandning av tegel, glas och trä), med en mäktighet av 3-5 meter. Om det hade varit en hushållsdeponi hade materialet varit mullhaltigt och bestått av mer organiskt innehåll. Den geotekniska utredningen pekar snarare på att man fyllt ut området med blandade rivningsrester. 9 Sammanfattande bedömning samt risker Fastigheten består av fyllnadsmassor (finkornigt material mestadels silt och sand, med inblandning av främst tegel), i sydvästra delen med en mäktighet av 3-5 meter, underlagrat av 0,5 meter lera på mäktig silt och sand. En genomgång av den översiktiga geotekniska utredningen från 1987 bör göras av sakkunnig geotekniker för att avgöra om marken är lämplig att bygga på ur geotekniskt hänseende. Ur miljötekniskt hänseende bör förhållandena utredas vidare innan bedömning kan göras om markens lämplighet. Det finns ett antal områden inom fastigheten som kan ha gett upphov till föroreningar i mark och grundvatten. De delar som kan ha bidragit till förorening i mark eller grundvatten är följande Nedre planen, flera platser, som tidigare var oasfalterad. Både uppställning av maskiner samt spill från containrar har bidragit till spill av oljor och lösningsmedel till mark. Fyllnadsmassorna bör också provtas för att avgöra föroreningsinnehåll. Dieseltankstation på övre plan, norra kortsidan av förråd. Fd gräsytan norr om nya verkstaden, hit rann spolvattnet från spolplattan. Utanför verkstadskolans traktorverkstad, dels pga slask, dels ev nedgrävd oljetank M:\20 Förvaltning\Mark\01 Mark\01 GA\09 Miljö o Geoteknik\Förrådet 4 och 8\Historisk beskrivning\ Historisk beskrivning Förrådet 4 och 8.doc

30 Dnr SBN Sida 12 (12) Förrådet 4 och Historisk beskrivning Utanför måleriet i sydöstra delen Utanför tvätthall/oljebod på gamla garagelängan Vid oljetank i källare söder om garaget. Astrid Göthe Miljöhandläggare Mark- och exploateringsavdelningen, Stadsbyggnadskontoret BILAGOR Bilaga 1 Förrådet 4. Bakgrundskarta 1972 med nuvarande och tidigare byggnader, samt den verksamhet som Sundsvalls kommun haft på fastigheten. M:\20 Förvaltning\Mark\01 Mark\01 GA\09 Miljö o Geoteknik\Förrådet 4 och 8\Historisk beskrivning\ Historisk beskrivning Förrådet 4 och 8.doc
