1 Säkerhetsbestämmelser på Göteborgsraffinaderiet 1

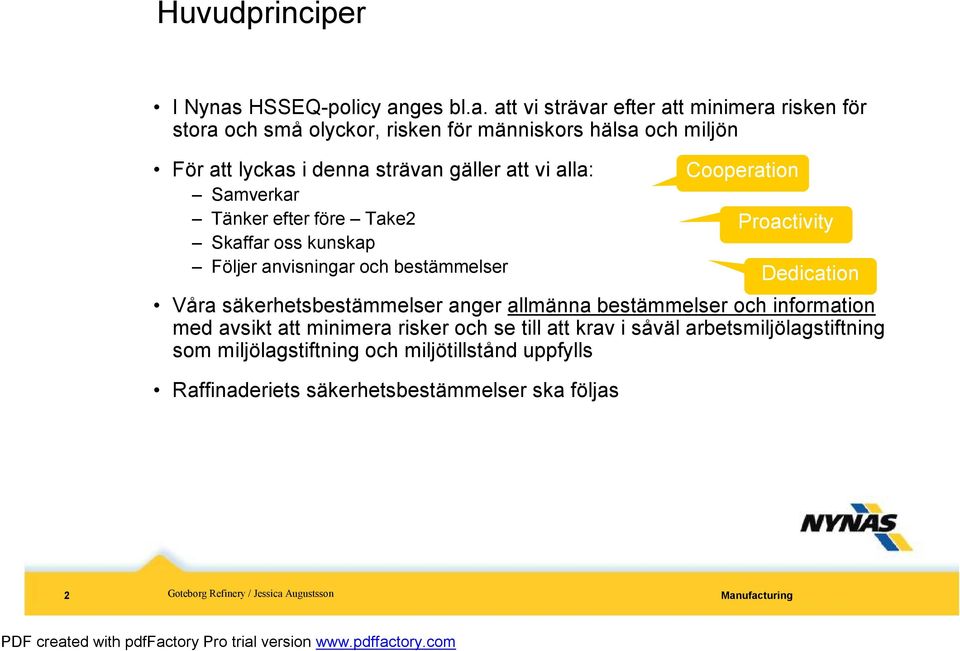

2 Huvudprinciper I Nynas HSSEQ-policy anges bl.a. att vi strävar efter att minimera risken för stora och små olyckor, risken för människors hälsa och miljön För att lyckas i denna strävan gäller att vi alla: Samverkar Tänker efter före Take2 Skaffar oss kunskap Följer anvisningar och bestämmelser Våra säkerhetsbestämmelser anger allmänna bestämmelser och information med avsikt att minimera risker och se till att krav i såväl arbetsmiljölagstiftning som miljölagstiftning och miljötillstånd uppfylls Raffinaderiets säkerhetsbestämmelser ska följas Cooperation Proactivity Dedication 2

3 Säkerhetsutbildning Alla som befinner sig inom raffinaderiområdet skall ha kunskap om säkerhetsbestämmelser grundläggande arbetsmiljöutbildning För att erhålla passerkort ställer Nynas därför som krav Entre Grund Entre Kemi lntern säkerhetsutbildning Besökare och personal som ej genomgått utbildning kan ledsagas av besöksmottagare (Nynas-personal eller skriftligt utsedd extern personal) Som besöksmottagare ansvarar man för att informera om relevanta risker samt att besökaren följer gällande säkerhetsbestämmelser Varje möte med besökare som hålls på kontor inom raffinaderiområdet ska inledas med information om vad man ska göra vid en eventuell brand (nödläge) 3

4 Miljöarbete Nynas är certifierat enligt ISO 14001, som är ett miljöledningssystem: Arbetar målmedvetet och systematiskt för att minska miljökonsekvenserna av vår verksamhet Även miljölagstiftning och krav i t.ex. vårt miljötillstånd måste uppfyllas av Nynas Du berörs av Nynas miljöarbete eftersom alla regler gäller för både anställda och entreprenörer Inom Nynas arbetar vi med många frågor, men kanske de flesta av oss har mest inflytande över följande: Avfallshantering enligt anvisning - en förutsättning för återvinning och hushållande med resurser samt för att undvika deponi God hantering av läckage och spill - hindrar spridning Energieffektivisering och energibesparingar - kan minska koldioxidutsläpp samt NO x -och SO x -utsläpp 4

5 I händdelse av Nödläge eller Brand Internlarm, brandlarm etc. varnar Internlarmet avger "rak" ihållande ton både ute i anläggningen och inne på kontoret Internlarmet testas varje måndag klockan I kontorsbyggnaden finns brandlarm med lokal ljudsignal samt larm till kontrollrummet - kan även aktiveras manuellt m.h.a. larmknappar Gasmätare för detektering av svavelväte/h 2 S Vid öppning av dörr till skumskåp liksom aktivering av nödduscharavges larm till kontrollrum Sluta arbeta omedelbart och samla ej ihop tillhörigheter Vid utrymning av processområdebör eventuella antändningskällor t.ex. motorer stoppas och evakuering ske vinkelrätt mot vindriktning Lämna byggnader enligt utrymningsplaner Besökare följer sin besöksmottagare Bege dig till återsamlingsplatsen utanför verkstadsbyggnaden Invänta vidare instruktioner 5

6 Övervåning Processarea Ada Karl 6

7 Undervåning Reception Processarea 7

8 8

9 Driftcentral & lab 9 Administrationsbyggnad

10 Alarmering vid brand, olycksfall etc. Var och en som upptäcker ett nödläge skall: Rädda sig själv och de som är i fara Varna alla som hotas Larma kontrollrummet Släcka d.v.s. undanröja eller minimera akut fara om man bedömer att man själv kan hantera situationen utan risk Större insatser vid incidenter som kan påverka anläggningssäkerheten ska dock alltid ledas av Nynas insatsledare Larma vid nödläge - ring till kontrollrummet Telefonnummer finns på passerkortets baksida Vem är du? Vad har hänt? Alarmering till Larmcentralen sköts vid behov av operatör i driftcentralen Vid sjukdom eller personskada kan det vara lämpligt att den som har mest information och som kan kommunicera med berörd person kontaktar Larmcentralen Driftcentralen ska i så fall omedelbart informeras om detta! 10

11 Restriktioner vid nödläge Vid brand, gas- eller oljeutsläpp samt risk för detta gäller följande i det berörda området : Arbetstillstånd och inträdestillstånd är ogiltiga Lastning och lossning får ej ske, pågående lastning/lossning avbryts Ingen trafik inom området Förbränningsmotorer skall vara stoppade (nöddieslarna får gå!) Arbetsmaskiner, svetsmaskiner och liknande skall vara stoppade Skiftsamordnaren och Beredskapshavande eller Räddningstjänstens befäl avgör gemensamt när nödläget upphört. Nya arbetstillstånd och inträdestillstånd begärs i kontrollrummet. 11

12 Allmänna ordningsregler (1) Rökning Endast inom markerade rökutrymmen vid kontrollrum, i anslutning till rörverkstad samt mellan kontor och chaufförsbod Tändare och tändstickor får inte förvaras i fickor för att förhindra att de medförs in i EX-områden Mobiltelefoner och annan icke EX-klassad elutrustning Ska förvaras på kontor, i driftcentral eller i omklädningsrum Får inte förvaras i fickor för att förhindra att de medförs in i EX-områden (klassat område) Endast handlampor i explosionsskyddat utförande får användas i EX-område Ur störningssynpunkt är det förbjudet att använda kommunikationsradioapparateri IR-rum då anläggningarna är i drift. Fotografering Skriftligt tillstånd krävs från Raffinaderichef Hetarbetstillstånd krävs dessutom för fotografering i EX-områden Alkohol och droger Förbud gäller inom hela raffinaderiområdet Stölder kan och får aldrig accepteras Generellt ska man ha utförseltillstånd av Underhållschef, Produktionschef eller Raffinaderichef för att få föra ut material från området 12

13 Allmänna ordningsregler (2) Städning och sophantering Arbetsplatser skall hållas rena och i god ordning För att hindra småskräp från att bli kvar så rekommenderas att man t.ex. medför en hink eller tillfälligt sätter upp sopsäckar på en arbetsplats Endast material som ska användas inom kort får finns på arbetsplatser ute i anläggningen Avfall skall successivt avlägsnas Avfall ska källsorteras enligt anvisning vid miljöstation eller avfallscontainrar av utföraren Container märkt farligt avfall för färgrester, oljerester, lösningsmedel, kemikalier, lysrör etc. Container märkt elavfall för el- och elektronikavfall (innehåller ofta flamskyddsmedel) Lagstadgade krav för hantering av och märkning för visst farligt avfall, t.ex. asbest, kvicksilver etc. Deponering ska i möjligaste mån undvikas då eftersom återvinning, men även förbränning, är bättre för miljön Deponering av avfall utanför de behållare som är avsedda för respektive avfall får endast ske efter godkännande från Produktionschefenalternativt Underhålllschef/fastighetschef Endast Nynas avfall får lämnas! Efter avslutat praktiskt arbete ska arbetsplatsen slutstädas av utföraren arbetet anses inte som avslutat förrän arbetsplatsen är avstädad och godkänd Allmän aktsamhet avbryt arbete omedelbart och kontakta ansvarig Vid tecken på läckage Om man vid grävningsarbete oförmodat påträffar en kabel eller rörledning Kontroll att arbetsplatsen lämnas i ett säkert skick vid arbetets slut, särskilt följande: Att inga brandrisker föreligger Att strömmen brutits Att ventiler på gastuber stängts och att gastuber återställts på anvisad plats Att erforderliga avspärrningar är på plats Arbetsledningen för utfört arbete ansvarar för att kontroll sker Vi har alla ett ansvar för varandra - säg ifrån om en person visar ett riskfyllt beteende! 13

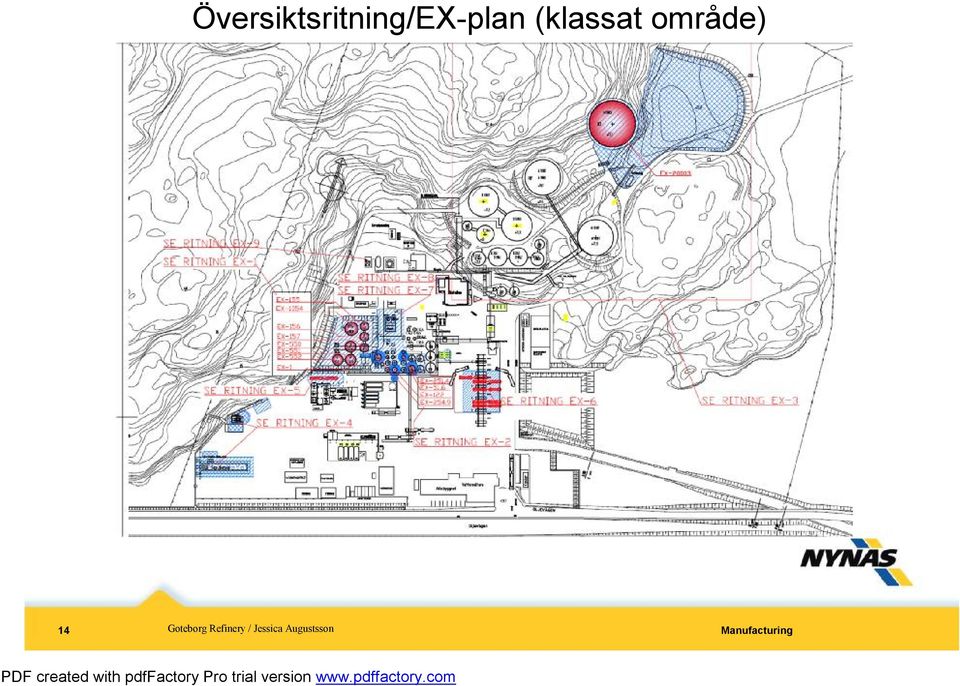

14 Översiktsritning/EX-plan (klassat område) 14

15 Personlig skyddsutrustning - grundkrav Skyddskläder/heltäckande kläder måste användas Gäller hela raffinaderiområdet utom: Skyddsskor måste användas Inne i administrationsbyggnaden och andra kontorsliknande lokaler, t.ex. kontrollrum Området vid administrationsbyggnaden/förrådet Ögonskydd måste användas Gångvägar mellan parkering och omklädningsrum/kontor Evakueringsväg mellan personlparkeringen och Skyddshjälm måste användas norra grinden Hjälmar ska vara märkta med namn och firma Gasmätare för detektering av svavelväte/h 2 S I en sammanhållengrupp räckerdet dock med att någon i gruppen bär gasmätare Nynas tillhandahåller gasmätare för detektering av svavelväte/h 2 S, medan entreprenörer själva tillhandahåller övrig skyddsutrustning. 15

16 Personlig skyddsutrustning - speciella situationer Inom vissa områden och vid vissa arbetsmoment krävs ytterligare skyddsutrustning t.ex. Heltäckande klädsel och skyddsskor användas i förråd och verkstadslokaler jämte lämpliga skydd som erfordras för de arbeten som utförs Heltäckande klädsel, skyddsskor och skyddsglasögon ska användas i labbet Skyddshjälmar användas vid alla reparations-, byggnads- och anläggningsarbeten inom hela raffinaderiområdet Hörselskydd användas i bullriga miljöer Du är skyldig att använda den skyddsutrustning som anges i arbetstillstånd, instruktioner och enligt skyltning ute i anläggningen Nynas kontaktperson ansvarar för att krav i Nynas instruktioner görs kända för anlitad personal Om vissa arbeten innebär att skyddshjälm inte kan bäras, t.ex. vid svetsning då svetsskärm används, skall dessa arbeten föregås av en riskbedömning som ev. påvisar behov av annan skyddsåtgärd 16

17 In- och utpassering Passerkort alternativt passerkort för besökare (erhålls i receptionen) krävs för in/ut-passage till/från raffinaderiområdet: Inpassagetill fots ska ske genom rotationsgrindar eller speedgates, en person åt gången Inpassagemed fordon sker genom att eventuella passagerarestiger ur bilen för att passera genom gånggrind medan chauffören drar sitt passerkort vid bilgrindenin till raffinaderiområdet och kör in Vid passage genom bilgrind får flera bilar passeraåt gången dock måste varje förare se till att dennes passerkortregistreras av kortläsaren vid både in- och utpassage Kortet är personligt och får endast användas av kortinnehavaren! Det ska bäras väl synligt under hela vistelsen inom raffinaderiområdet. Anmälan före besök i process-och tankparksområde (tavla i kontrollrummet) Minderåriga, d.v.s. personer som ej fyllt 18 år, får endast befinna sig och arbeta i administrationsbyggnaden Samtliga besökare och andra som saknar passerkort skall anmäla sig i receptionen och där erhålla passerkort för besökare Varje besökare ska ha en ansvarig besöksmottagare (endast Nynasanställdaoch skriftligen utsedda) Övernattning inom raffinaderiområdet är ej tillåten 17

18 Allmänt Trafikbestämmelser (1) Arbetsmaskiner och tjänstefordon sombehövs för att sköta verksamhetens arbete får, då behov föreligger, framföras inom raffinaderiområdet Motorfordon fåranvändas för transport av material (ej för rena persontransporter) Minimera körning Vägtrafikförordningengäller inom hela området Hastighetenär begränsadtill 15 km/tim 15 Det är förbjudet att cykla vid halt väglag Körtillstånd Behörighet att passera genom bilgrind hanteras via hanteringenav passerkort Nynas fordon, tankbilar, lastbilar etc. behöver ej körtillstånd Tillstånd för körning med övriga tjänstefordoni process- och tankparksområdenanges i arbetstillstånd (tillståndet gäller endast aktuellt arbetsområde samt tillfart) Inför varje inpassage till destillationsanläggningen krävs dessutom anmälan och godkännandefrån ansvarig driftoperatör I destillationsanläggningen finns 2 fasta gasmätare för brännbara gaser som ger larm i form av blinkande orange ljussignal vid utslag: Fordon stannas och motorn stoppas omedelbart Evakuera området (bör ske vinkelrätt mot vindriktningen till säker plats) Kontrollrummet informeras 18

19 Trafikbestämmelser (2) Parkering Privata motorfordonpå personalparkeringen (besöksparkeringen är till för besökare) Nynas fordon och externa företags tjänstefordon, med P-tillstånd (utfärdas av UH-chef), får parkera inom raffinaderiområdet på anvisad plats För tillfällig parkering gäller följande: Fordonet ska alltid lämnas med nycklar i Tankbilar parkeras utmed den norra sidan av gräsområdet vid chaufförsboden Fordon som används för transport av material till destillationsområde och driftcentral parkeras söder om muren vid driftcentralen Det är förbjudet att parkera: Inom EX-område Så att superbrandpost eller skuminföringsplats till råoljecistern blockeras Närmare än 3 meter från rörgata eller under rörgata Så att väg för utryckningsfordon blockeras På planen utanför driftcentralen (gäller ej golfbilen) Mellan råoljeledning och personalparkering (gäller tankbilar och andra tunga fordon) Fordonsskador Nynas ikläder sig inget ansvar för fordon som trafikerar eller parkerar inom raffinaderiområdet, på personalparkeringen eller på besökspakeringen Förarbevis och körtillstånd Förare av entreprenadmaskiner (t.ex. kranar, hjullastare, osv.) ska kunna uppvisa giltigt förarbevis Truckkort (utbildningsbevis), körtillstånd från arbetsgivare och körtillstånd från Nynas krävs för truckkörning Ej registrerade fordon, avställda fordon etc. Ej besiktningspliktiga fordon/motorredskap ska kontrolleras och hållas i ett trafiksäkert skick av brukaren Avställda fordon och fordon med körförbud får ej brukas inom raffinaderiets område 19

20 Arbetstillstånd Arbetstillstånd krävs för alla arbeten Alla ny-, ombyggnads- reparations-och rivningsarbeten inom hela raffinaderiområdet (inklusive styrsystem), förutom för de dagliga arbeten som sköts av driftpersonalen och lastning/lossning som sköts av chaufförer Tillstånd krävs även för nyttjande av brandposter för annat ändamål än det avsedda Innehållet i tillståndet skall vara känt av berörd personal Det åligger beställaren att informera utföraren om eventuella risker med det arbete som ska utföras och utföraren ska vara väl införstådd med eventuella risker Utföraren ska ha ett giltigt arbetstillstånd med sig under arbetets utförande Arbetstillstånden kan hämtas hos beställaren eller i receptionen Efter avslutat arbete ska utföraren meddela beställaren att arbetet är klart Språkkrav vid anlitande av utländsk personal Minst en svensk- eller engelsktalande person som kan kommunicera med den utländska personalen på plats Hetarbetstillstånd krävs för alla heta arbeten Svetsning, skärande bearbetning, lödning, torkning, uppvärmning, arbeten med rondell samt övriga arbeten som kan förorsaka uppvärmning eller gnistbildning Hetarbete i klassat område (EX-område) kräver särskilda åtgärder, t.ex. gasprov Inträde i slutna utrymmen kräver inträdestillstånd Som slutna utrymmen räknas cisterner och behållare, men även brunn, bassäng eller grop djupare än 1,2 meter Slutna utrymmen innebär risk för syrebrist och därmed risk för kvävning och där kan även finnas brännbara eller giftiga gaser Gå därför aldrig in, eller ens stick in huvudet, i ett slutet utrymme utan att följa de säkerhetsrutiner som finns (gasprov, vakt etc.) 20

21 Samordningsansvar Nynas har samordningsansvar för de aktiviteter som pågår inom raffinaderiområdet - samordningsansvaret gäller bara samordningen Entreprenörsfirmor och konsultföretag har dock det normala ansvaret för de egna arbetstagarnas arbetsmiljö Varje företag är skyldigt att tillse att deras verksamhet eller anordningar på arbetsstället inte utsätter någon annan som arbetar där för ohälsa eller olycksfall Varje företag även skyldigt att medverka med hjälp av representant vid Raffinaderisamordning För byggnads- eller anläggningsarbete gäller särskilda regler för samordning internt, men dessa typer av arbeten ska även samordnas med övriga aktiviteter 21

22 Särskilda risker och regler (1) Observe, think and act Följande förekommande risker är specifika för Göteborgsraffinaderiet: Brandfarliga ämnen Produkter med höga temperaturer Svavelväte Kvävgas Hälsoskadliga produkter/kemikalier, t.ex. cancerogena och frätande Miljöfarliga produkter/kemikalier Exempel på andra risker som förekommer är: Fall- och halkrisker Nedfallande föremål Elutrustning 22

23 Särskilda risker och regler (2) Brandfarliga ämnen av alla brandfarlighetsklasser Regler för att förebygga att brand uppstår liksom att lindra eventuella konsekvenser Brännbart material placeras efter anvisning av tillståndsgivare (särskilt viktigt inför nedsläckning och uppstart av processanläggningar) Gastuber skall förvaras på av tillståndsgivaren anvisad plats Arbetsmaskiner skall stoppas alltid innan arbetsplatsen lämnas Brandsläckare för utlåning finns i rörverkstaden tömda/använda brandsläckare lämnas till förrådet Höga temperaturer Risk för brännskador vid exponering; använd erforderligskyddsutrustning! Svavelväte (divätesulfid, H 2 S) Kan ackumuleras i det fria utrymmet i lagertankar som innehåller bitumen och där uppnå farliga eller dödliga koncentrationer Även i t.ex. AD-gaser, VD-gaser, OX-gaser och i VOC-systemet kan svavelväte förekomma Vid låga syrehalter kan svavelväte också bildas av bakterier i vatten Vid utomhusarbete är det osannolikt att svavelväte utgör en hälsorisk, men det är viktigt att känna till förekomsten för att inte hamna i farliga situationer Kvävgas (Nitrogen, N 2 ) Skyddsgas i processkärl (inertgas = ickereaktiv) Inför inträde och underhållsarbete måste aktuell utrustning isoleras Unik koppling för anslutningar Särskilda slangar Användning av övergång mellan kvävgaskoppling och atlaskoppling är förbjuden Observe, think and act Svavelväte Mycket giftig gas, som kan vara dödlig vid inandning Dess lukt av ruttna ägg är karakteristisk, men luktsinnet kan bedövas vid höga halter Tyngre än luft och kan därför ansamlas i lågpunkter Halterna avtar snabbt med höjden (avståndet) från källan Kvävgas Kvävgas tränger undan luft och därmed syre kvävningsrisk! Kvävgas syns inte, känns inte och luktar inte 23

24 Särskilda risker och regler (3) Observe, think and act Kemikalier Hälso- och/eller miljöskadliga kemikalier/produkter hanteras viktigt med kunskap för korrekt hantering Råolja och destillat är miljöskadliga Sevesoanläggning av den högre kravnivån (risk för storskaliga kemikalieolyckor) Cancerogena ämnen förekommer, t.ex. råbensin (Naphtha Laguna och råolja, som innehåller bensen); exponering kan ske genom inandning och via hud Frätande kemikalier förekommert.ex. fosforsyra och saltsyra Nya måste godkännas av kemikaliegranskningsgruppen innan användning Kännedom om risker och skydd Produktvalsprincipen välj i första hand kemikalier med liten miljöpåverkan Kärl och behållare ska vara märkta med innehåll samt eventuell farosymbol Förvaring på anvisad plats och invallningskrav Vätskeformiga kemikalier och farligt avfall lagras i väderskyddad invallning eller spilltråg som rymmer hela den lagrade volymen Förvaring på anvisad plats Vissa kemikalier får inte blandas med varandra och kan därmed inte heller dela invallning Hantering av läckage och spill Spridningen ska stoppas omedelbart Om oljespillet utgör akut miljö- eller brandfara skall raffinaderiets kontrollrum larmas Spridning via avloppssystem till vattenrening hindras vid behov m.h.a. brunnstätningar Akutsanering skall ske så snart som möjligt (sugning, isolering m.m.) Större miljöpåverkande spill ska omgående rapporteras (i CI-modulen i NMS och till driftansvarig, miljöansvarig eller platschef) En fullständig sanering ska ha skett inom 4 dagar Spilltråg får inte bli stående ute i anläggningen töms vid miljöstation 24

25 Särskilda risker och regler (4) Halk- och fallrisker Gropar, ojämnt underlag och halkrisk kräver säkert beteende Spärra av vid behov vid grävning av gropar krävs avspärrning Välj lämplig väg finns det en säkrare? Ta det extra lugnt om det är halt etc. stressa inte Håll i dig med händerna där det behövs (ha händerna fria) Använd skor som ger bra stöd för fötterna Använd gärna broddar när det är halt Säg till om det behövs bättre halkbekämpning Observe, think and act Många, även allvarliga, fotskador inom Nynas Lätt att foten sätts i fel vid halka om man snubblar över något när man tapparbalansen när man går ned eller tapparbalansen på en stege Arbete på hög höjd (>2 m) kräver skydd mot fall Avspärrning krävs vid uppgången/trappan till arbetsplats där fallskydd eller tagits bort resp. vid grävning av grop Om avspärrning tas bort ska området övervakas - även under kortare raster Avspärrning är utförarens ansvar Stege Arbete från stege är förbjudet -oavsett hur högt/lågt man klättrar Tillåtet att transportera sig på stege (förutsatt att man kan hålla i sig med händerna) Efterfråga alternativ till stege vid behov! Ställningar Endast ställning med grön skylt får beträdas Montering, demontering och ändring av ställning får endast ske av certifierad ställningsmontör! Behov av ställningar eller annan skyddsutrustning skall alltid fastställas vid planering av arbetet Att stå på stege Ger inte ett bra stöd för hela fötterna Lätt att tappa balansen om man inte håller i sig Om man ramlar ner från stegen är det lätt att man sätter i en fot fel 25

26 Särskilda risker och regler (5) Observe, think and act Halk- och fallrisker forts. Personlyft Med lyftanordning som är konstruerad och tillverkad detta t.ex. saxlift, bomlift/skylift Tillfälliga lyft med kran eller truck med tillhörande arbetskorgendast i undantagsfall sele krävs Lyftanordningar som ej är i ett säkerhetsmässigt gott skick får ej användas Arbete får endast ske inifrån korg och man får inte klättra på räcken Ska planeras och genomföras så att farliga situationer förhindras: Beakta underlag så att lyftanordning står stabilt Fallskydd bör användas om det är svårt att nå eller då det finns risk för kollision Beakta klämrisk och risk för kollision då lyftanordning flyttas/manövreras Ej ensamarbete se till att någon kan hjälpa dig! Livlina med sele Utbildning krävs Plan för säker nedtagning av person som blivit hängande i linan ska bifogas vid ansökan om arbetstillstånd Endast helkroppssele får användas Livlinan skall anpassas till arbetshöjd och tillfredsställande fastsättningsanordningar ska finnas Ensamarbete får ej ske Att utrustningen är hel och komplett samt blivit korrekt monterad ska kontrolleras av person med kompetens innan användning Nedfallandeföremål Vid lyft av t.ex. utrustning ska avspärrningar sättas upp och respekteras Särskilda regler gäller för användningav lyftanordningar och lyftredskap Säkra att verktyg inte kan falla ner Städa bort skräp efter underhållsarbete Elutrustning användarens ansvar All elutrustningska uppfylla Elsäkerhetsverkets regler Regelbunden kontroll för att upptäcka eventuella skador som kan göra oönskade delar av utrustningen strömförande krävs 26
