1 V ä r m e k a b l a r Tel / Fax / marknad@backer.se /

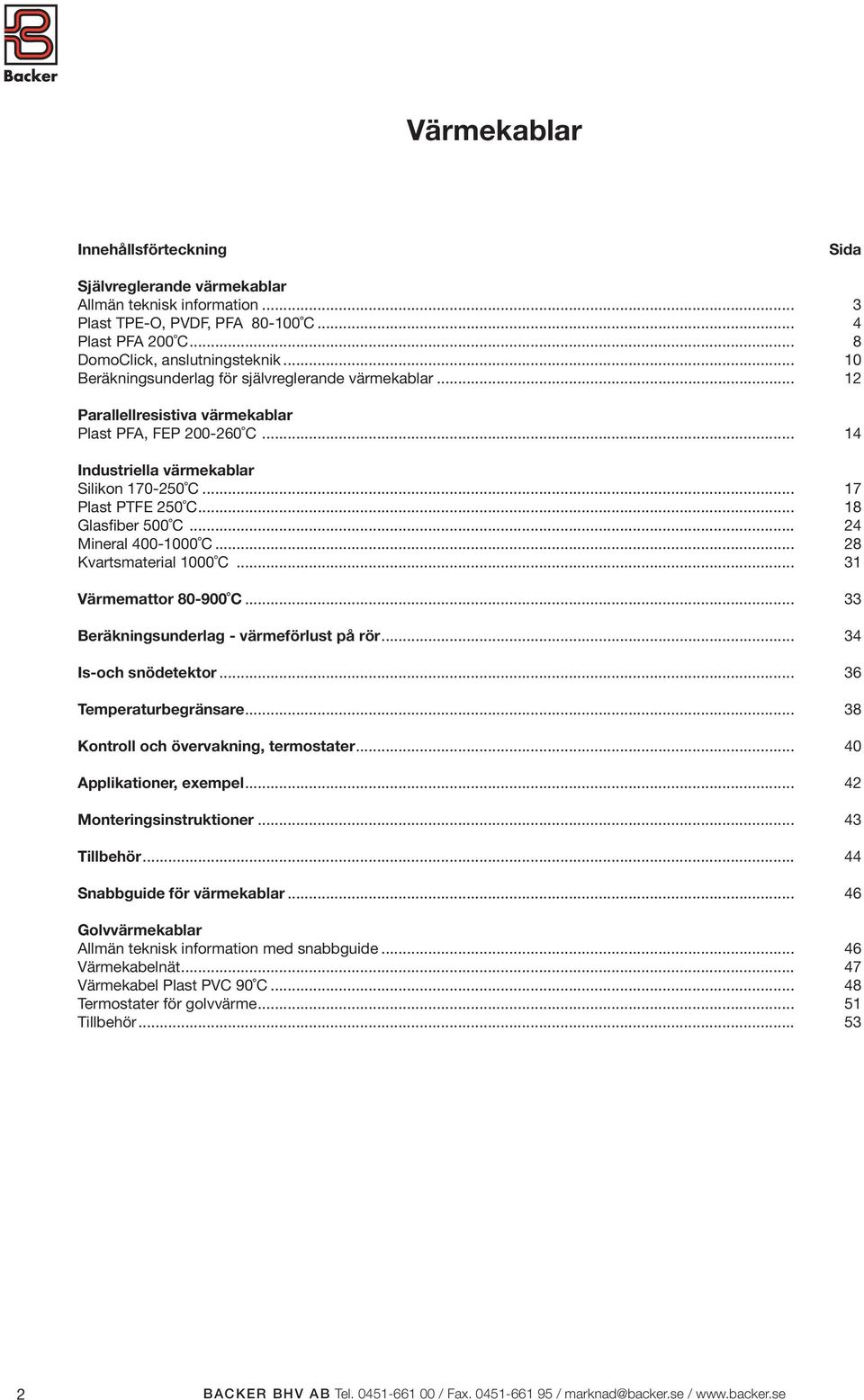

2 Värmekablar Innehållsförteckning Sida Självreglerande värmekablar Allmän teknisk information... 3 Plast TPE-O, PVDF, PFA C... 4 Plast PFA 200 C... 8 DomoClick, anslutningsteknik Beräkningsunderlag för självreglerande värmekablar Parallellresistiva värmekablar Plast PFA, FEP C Industriella värmekablar Silikon C Plast PTFE 250 C Glasfiber 500 C Mineral C Kvartsmaterial 1000 C Värmemattor C Beräkningsunderlag - värmeförlust på rör Is-och snödetektor Temperaturbegränsare Kontroll och övervakning, termostater Applikationer, exempel Monteringsinstruktioner Tillbehör Snabbguide för värmekablar Golvvärmekablar Allmän teknisk information med snabbguide Värmekabelnät Värmekabel Plast PVC 90 C Termostater för golvvärme Tillbehör... 53

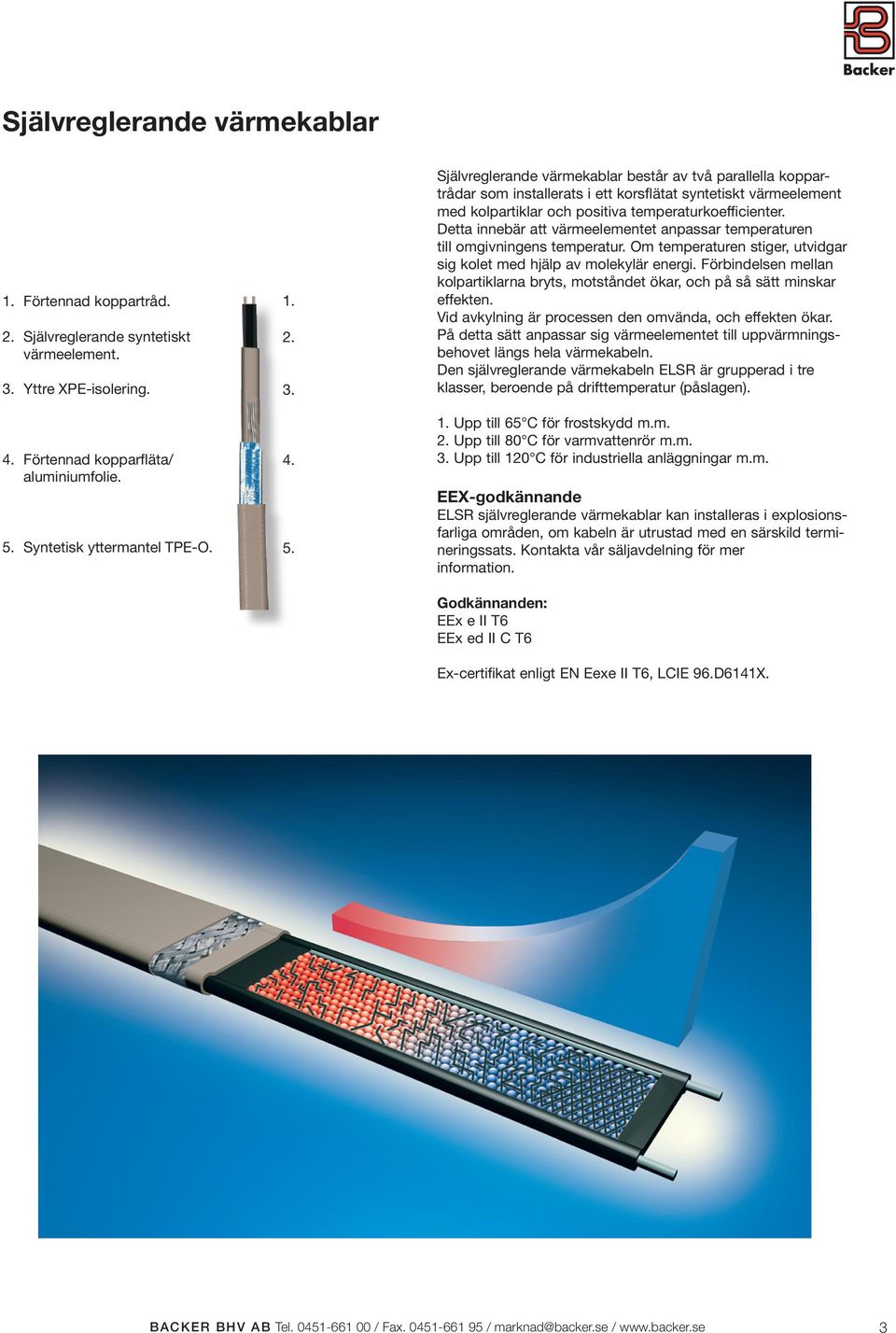

3 Självreglerande värmekablar 1. Förtennad koppartråd. 2. Självreglerande syntetiskt värmeelement. 3. Yttre XPE-isolering. 4. Förtennad kopparfläta/ aluminiumfolie. 5. Syntetisk yttermantel TPE-O Självreglerande värmekablar består av två parallella koppartrådar som installerats i ett korsflätat syntetiskt värmeelement med kolpartiklar och positiva temperaturkoefficienter. Detta innebär att värmeelementet anpassar temperaturen till omgivningens temperatur. Om temperaturen stiger, utvidgar sig kolet med hjälp av molekylär energi. Förbindelsen mellan kolpartiklarna bryts, motståndet ökar, och på så sätt minskar effekten. Vid avkylning är processen den omvända, och effekten ökar. På detta sätt anpassar sig värmeelementet till uppvärmningsbehovet längs hela värmekabeln. Den självreglerande värmekabeln ELSR är grupperad i tre klasser, beroende på drifttemperatur (påslagen). 1. Upp till 65 C för frostskydd m.m. 2. Upp till 80 C för varmvattenrör m.m. 3. Upp till 120 C för industriella anläggningar m.m. EEX-godkännande ELSR självreglerande värmekablar kan installeras i explosionsfarliga områden, om kabeln är utrustad med en särskild termineringssats. Kontakta vår säljavdelning för mer information. Godkännanden: EEx e II T6 EEx ed II C T6 Ex-certifikat enligt EN Eexe II T6, LCIE 96.D6141X.

4 Självreglerande värmekabel Skyddshölje Jordfläta förtennad koppar/ aluminiumfolie Typ ELSR-A/B-S-BO/BOT upp till 80 C Självreglerande värmeelement Ledare förtennad koppar Applikationer: Denna extremt tunna och mycket flexibla värmekabel är särskilt lämplig vid applikationer där utrymmet är begränsat. Tekniska data: Skyddshölje ELSR-S-BO... Termoplast TPE-O ELSR-A-S-FA...Fluorplast PVDF (godkänd för livsmedel) ELSR-B-S-BOT... Fluorplast-PFA Exponeringstemperatur (ström av)...max. 80 C Drifttemperatur (ström på)... max. 65 C Märkspänning V Tvärsnitt ledare... 0,57 mm² Min. installationstemp C Minsta bockningsradie mm Fuktskyddad... ja Standarder: Tillverkad enl... DIN VDE 0254: VDE-reg.nr El. kod... NH1PXPEQUTPE 80 Termisk säkerhet DIN VDE 0721 T2A3... Klass 0 Typ Nom. effekt vid 0 C (W/m) Max. tillåten exponeringstemperatur ström på ström av Jordfläta Tvärsnitt av jordfläta (mm²) Mått (mm) ELSR-S-BO Aluminiumfolie 2,2 8,9 x 6, ELSR-A-S-FA Aluminiumfolie 2,2 8 x ELSR-B-S-BOT Förtennad kopparfläta 2,2 8,9 x 6, Termineringssats För box PG ELSR-A: Aluminiumfolie ELSR-B: Fläta För kallkabel eller skarvning Effekt [W/m] Temperatur/Effekt diagram ELSR-A-S-BO Rekommenderad max. längd på värmekrets Uppstartstemp. C Kretsbrytare A ELSR-S-BO m +10ºC C ºC C Vid 230 V och användning av relä med karakteristik typ C. 8 ELSR-S-BO Rörtemperatur [ 0 C] 4

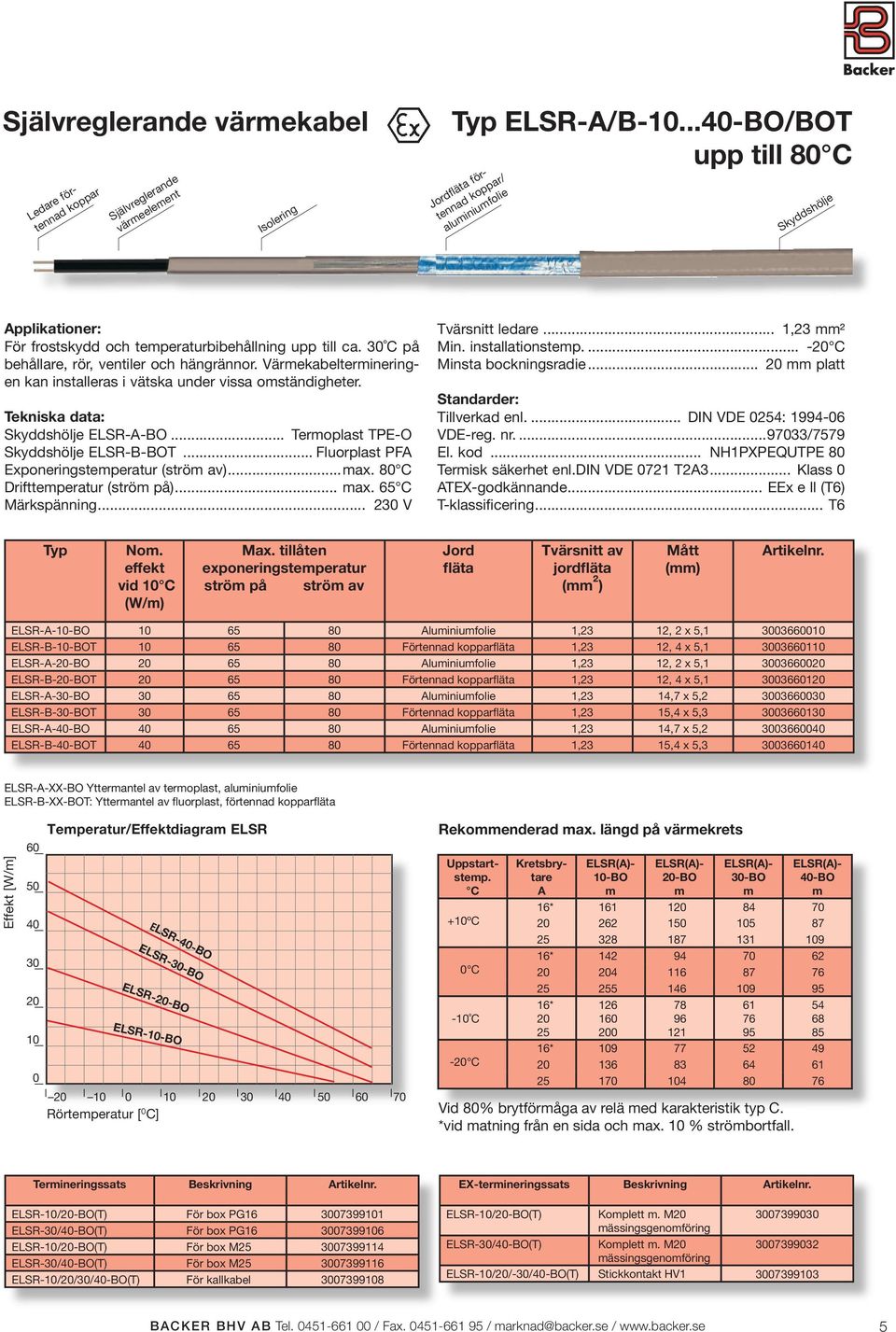

5 Självreglerande värmekabel Ledare förtennad koppar Självreglerande värmeelement Typ ELSR-A/B BO/BOT upp till 80 C Jordfläta förtennad koppar/ aluminiumfolie Skyddshölje Applikationer: För frostskydd och temperaturbibehållning upp till ca. 30 C på behållare, rör, ventiler och hängrännor. Värmekabeltermineringen kan installeras i vätska under vissa omständigheter. Tekniska data: Skyddshölje ELSR-A-BO... Termoplast TPE-O Skyddshölje ELSR-B-BOT... Fluorplast PFA Exponeringstemperatur (ström av)...max. 80 C Drifttemperatur (ström på)... max. 65 C Märkspänning V Tvärsnitt ledare... 1,23 mm² Min. installationstemp C Minsta bockningsradie mm platt Standarder: Tillverkad enl... DIN VDE 0254: VDE-reg. nr /7579 El. kod... NH1PXPEQUTPE 80 Termisk säkerhet enl.din VDE 0721 T2A3... Klass 0 ATEX-godkännande... EEx e ll (T6) T-klassificering... T6 Typ Nom. effekt vid 10 C (W/m) Max. tillåten exponeringstemperatur ström på ström av Jord fläta Tvärsnitt av jordfläta (mm ² ) Mått (mm) ELSR-A-10-BO Aluminiumfolie 1,23 12, 2 x 5, ELSR-B-10-BOT Förtennad kopparfläta 1,23 12, 4 x 5, ELSR-A-20-BO Aluminiumfolie 1,23 12, 2 x 5, ELSR-B-20-BOT Förtennad kopparfläta 1,23 12, 4 x 5, ELSR-A-30-BO Aluminiumfolie 1,23 14,7 x 5, ELSR-B-30-BOT Förtennad kopparfläta 1,23 15,4 x 5, ELSR-A-40-BO Aluminiumfolie 1,23 14,7 x 5, ELSR-B-40-BOT Förtennad kopparfläta 1,23 15,4 x 5, ELSR-A-XX-BO Yttermantel av termoplast, aluminiumfolie ELSR-B-XX-BOT: Yttermantel av fluorplast, förtennad kopparfläta Effekt [W/m] Temperatur/Effektdiagram ELSR ELSR-40-BO ELSR-30-BO ELSR-20-BO ELSR-10-BO Rörtemperatur [ 0 C] Rekommenderad max. längd på värmekrets Uppstartstemp. C +10ºC 0 C -10 C -20 C Kretsbrytare A ELSR(A)- 10-BO m ELSR(A)- 20-BO m ELSR(A)- 30-BO m ELSR(A)- 40-BO m 16* * * * Vid 80% brytförmåga av relä med karakteristik typ C. *vid matning från en sida och max. 10 % strömbortfall. Termineringssats Beskrivning ELSR-10/20-BO(T) För box PG ELSR-30/40-BO(T) För box PG ELSR-10/20-BO(T) För box M ELSR-30/40-BO(T) För box M ELSR-10/20/30/40-BO(T) För kallkabel EX-termineringssats Beskrivning ELSR-10/20-BO(T) Komplett m. M mässingsgenomföring ELSR-30/40-BO(T) Komplett m. M mässingsgenomföring ELSR-10/20/-30/40-BO(T) Stickkontakt HV

6 Självreglerande värmekabel Skyddshölje TPE-O Jordfläta förtennad koppar/ aluminiumfolie Typ ELSR-W upp till 100 C Självreglerande värmeelement 1,23 mm² ledare förtennad koppar Applikationer: Ekonomisk värmekabel för arbetstemperaturer mellan 30 C och ca. 80 C för behållare, rör, ventiler och hängrännor. Med undantag för strömanslutningsdelen kan kabeln installeras i vätska. Tekniska data: Skyddshölje... Termoplast TPE-O Exponeringstemperatur (ström av)... max. 100 C Drifttemperatur (ström på)...max. 80 C Märkspänning V Tvärsnitt ledare... 1,23 mm² Min. installationstemp C Minsta bockningsradie mm platt Standarder: Tillverkad enl... DIN VDE 0254: El. kod... NH1PXPEQUTPE 100 Termisk säkerhet enl. DIN VDE 0721 T2A3... Klass 0 Typ Nom. effekt (W/m) Max. tillåten exponeringstemperatur ström på ström av Jord fläta Tvärsnitt av jordfläta (mm ² ) Mått (mm) ELSR-W-55-BO vid 55 C 9 W ELSR-W-65-BO vid 65 C 13 W Aluminiumfolie, förtennad koppar Aluminiumfolie, förtennad koppar 2,2 12,9 x 5, ,2 12,9 x 5, Termineringssats Beskrivning ELSR-W-55/65 För box m. PG ELSR-W-55/65 För box m. M ELSR-W-55/65 För kallkabel Effekt [W/m] Temperatur/Effektdiagram ELSR ELSR-(A)-W-65-BO ELSR-(A)-W-55-BO Rekommenderad max. längd på värmekrets Uppstartstemp. C +50ºC +20 C 0 C -20 C Kretsbrytare A ELSR-(A)-W-55- BO m ELSR(A)-20-BO m 16* * * * Vid 80% brytförmåga av relä med karakteristik typ C. *vid matning från en sida och max. 10 % strömbortfall Rörtemperatur [ 0 C]

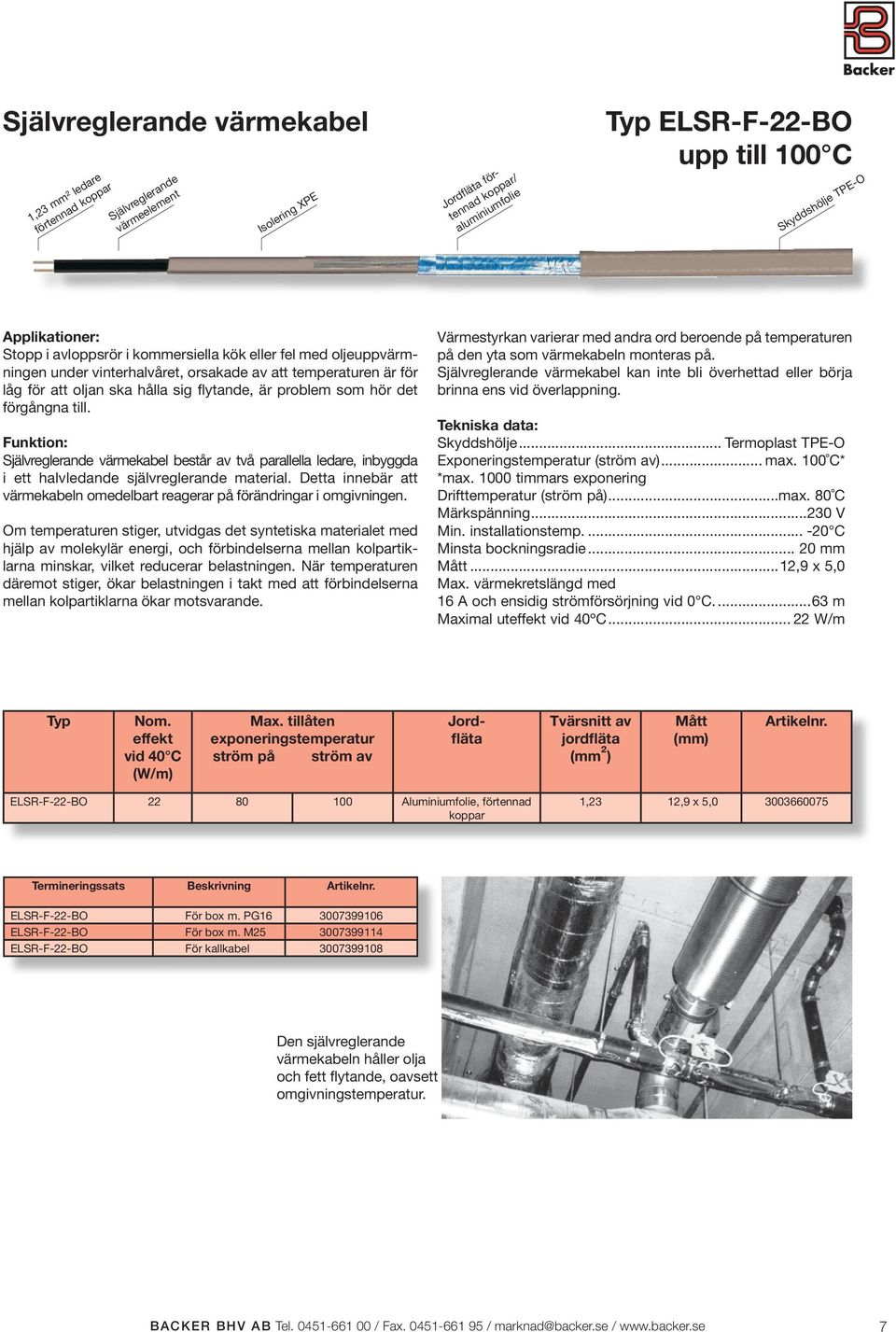

7 Självreglerande värmekabel 1,23 mm² ledare förtennad koppar Självreglerande värmeelement XPE Jordfläta förtennad koppar/ aluminiumfolie Typ ELSR-F-22-BO upp till 100 C Skyddshölje TPE-O Applikationer: Stopp i avloppsrör i kommersiella kök eller fel med oljeuppvärmningen under vinterhalvåret, orsakade av att temperaturen är för låg för att oljan ska hålla sig flytande, är problem som hör det förgångna till. Funktion: Självreglerande värmekabel består av två parallella ledare, inbyggda i ett halvledande självreglerande material. Detta innebär att värmekabeln omedelbart reagerar på förändringar i omgivningen. Om temperaturen stiger, utvidgas det syntetiska materialet med hjälp av molekylär energi, och förbindelserna mellan kolpartiklarna minskar, vilket reducerar belastningen. När temperaturen däremot stiger, ökar belastningen i takt med att förbindelserna mellan kolpartiklarna ökar motsvarande. Värmestyrkan varierar med andra ord beroende på temperaturen på den yta som värmekabeln monteras på. Självreglerande värmekabel kan inte bli överhettad eller börja brinna ens vid överlappning. Tekniska data: Skyddshölje... Termoplast TPE-O Exponeringstemperatur (ström av)... max. 100 C* *max timmars exponering Drifttemperatur (ström på)...max. 80 C Märkspänning V Min. installationstemp C Minsta bockningsradie mm Mått...12,9 x 5,0 Max. värmekretslängd med 16 A och ensidig strömförsörjning vid 0 C...63 m Maximal uteffekt vid 40ºC W/m Typ Nom. effekt vid 40 C (W/m) Max. tillåten exponeringstemperatur ström på ström av Jordfläta Tvärsnitt av jordfläta (mm ² ) Mått (mm) ELSR-F-22-BO Aluminiumfolie, förtennad koppar 1,23 12,9 x 5, Termineringssats Beskrivning ELSR-F-22-BO För box m. PG ELSR-F-22-BO För box m. M ELSR-F-22-BO För kallkabel Den självreglerande värmekabeln håller olja och fett flytande, oavsett omgivningstemperatur.

8 Självreglerande värmekabel Skyddshölje PFA Jordfläta förtennad koppar Typ ELSR-H BOT upp till 200 C Självreglerande värmeelement 1,25 mm² ledare Applikationer: ELSR-H är en självreglerande värmekabel för användning inom bygg- och verkstadsindustrin som frostskydd eller för att bibehålla låga temperaturer i rörledningar och behållare. Funktion: Självreglerande värmekabel består av två parallella ledare, inbyggda i ett halvledande självreglerande material. Detta innebär att värmekabeln omedelbart reagerar på förändringar i omgivningen. Om temperaturen stiger, utvidgas det syntetiska materialet med hjälp av molekylär energi, och förbindelserna mellan kolpartiklarna minskar, vilket reducerar belastningen. När temperaturen däremot stiger, ökar belastningen i takt med att förbindelserna mellan kolpartiklarna ökar motsvarande. Tekniska data: Skyddshölje... Fluorplast PFA Exponeringstemperatur (ström av)... max. 200 C* *max timmars exponering Drifttemperatur (ström på)...max. 120 C Märkspänning V (120 V finns att beställa) Min. installationstemp C Minsta bockningsradie mm Max. resistans av fläta... 18,2 ohm/km T-klassificering... T3 Certifikat... KEMA, DNV, UL Standard... EN 50014:1997, EN 50019:2000 Godkänt område... EEx e ll T3 Värmestyrkan varierar med andra ord beroende på temperaturen på den yta som värmekabeln monteras på. Självreglerande värmekabel kan inte bli överhettad eller börja brinna ens vid överlappning. Typ Nom. effekt vid 0 C (W/m) Max. tillåten exponeringstemperatur ström på ström av Jord fläta Tvärsnitt av jordfläta (mm ² ) Mått (mm) ELSR-H-10-2-BOT Förtennad koppar 1,9 10,5 x 5, ELSR-H-20-2-BOT Förtennad koppar 1,9 10,5 x 5, ELSR-H-30-2-BOT Förtennad koppar 1,9 10,5 x 5, ELSR-H-45-2-BOT Förtennad koppar 1,9 10,5 x 5, ELSR-H-60-2-BOT Förtennad koppar 1,9 10,5 x 5, V tillgänglig på förfrågan. Termineringssats Beskrivning EX-termineringssats Beskrivning ELSR-H-10/20/30/45/60-2-BOT ELSR-H-10/20/30/45/60-2-BOT Med M25 plastgenomföring För kallkabel ELSR-H-10/20/30/45/60-2-BOT Med 2 M20 mässingsgenomföringar för 2 boxar med jord

9 ELSR-H-20..BOT Självreglerande värmekabel 1,25 mm² ledare Självreglerande värmeelement XPE Jordfläta förtennad koppar Typ ELSR-H BOT upp till 200 C Skyddshölje PFA Effekt [W/m] Temperatur/Effektdiagram ELSR-H ELSR-H-60..BOT ELSR-H-45..BOT Rekommenderad max. längd på värmekrets Uppstartstemp. ELSR-H ELSR-H ELSR-H ELSR-H ELSR-H A V 20 A 30 A 16 A V 20 A 30 A Vid 230 V och användning av relä med karakteristik typ C. ELSR-H-30..BOT ELSR-H-10..BOT Yttemp. på isolerade metallrör ( C). 9

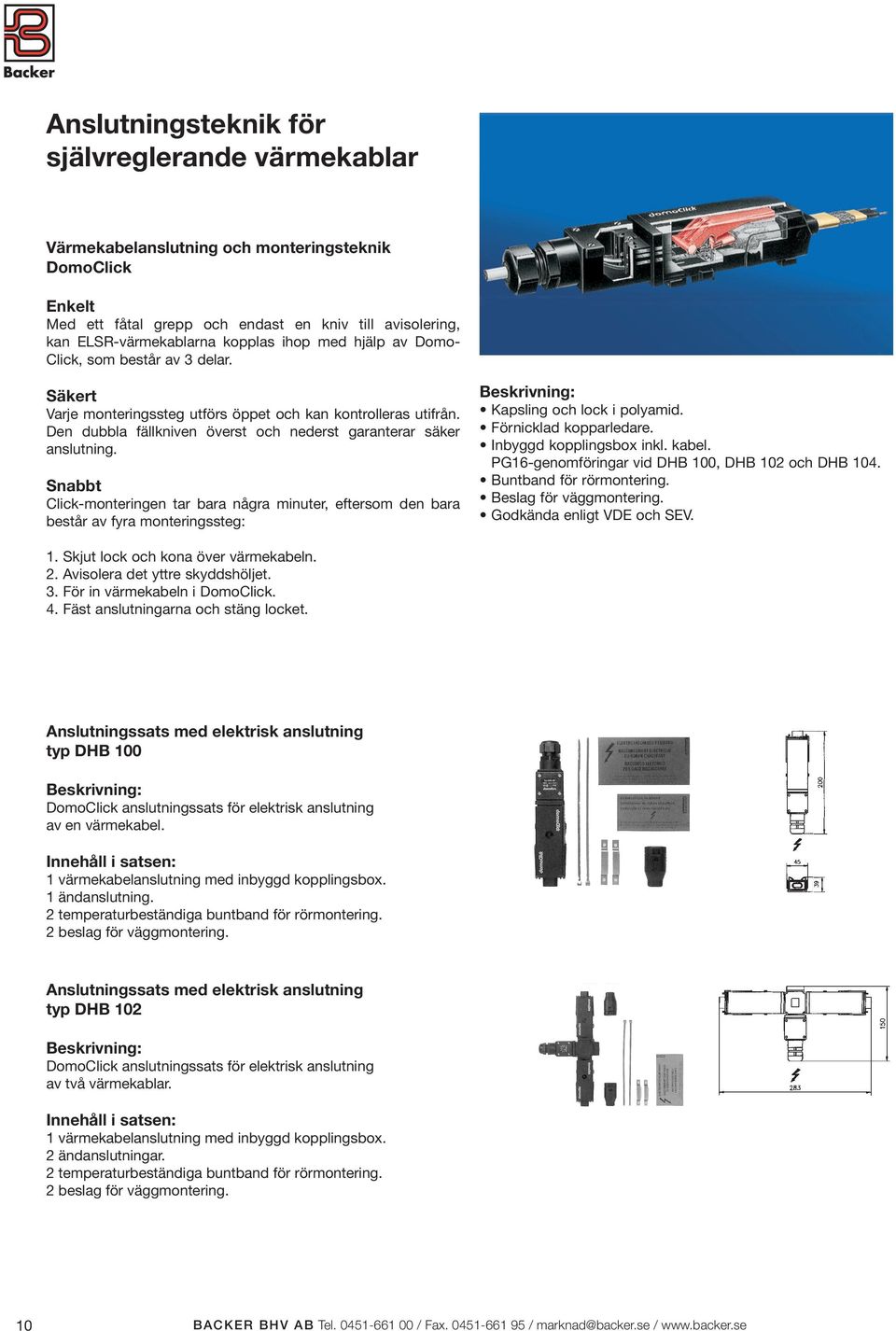

10 Anslutningsteknik för självreglerande värmekablar Värmekabelanslutning och monteringsteknik DomoClick Enkelt Med ett fåtal grepp och endast en kniv till avisolering, kan ELSR-värmekablarna kopplas ihop med hjälp av Domo- Click, som består av 3 delar. Säkert Varje monteringssteg utförs öppet och kan kontrolleras utifrån. Den dubbla fällkniven överst och nederst garanterar säker anslutning. Snabbt Click-monteringen tar bara några minuter, eftersom den bara består av fyra monteringssteg: Beskrivning: Kapsling och lock i polyamid. Förnicklad kopparledare. Inbyggd kopplingsbox inkl. kabel. PG16-genomföringar vid DHB 100, DHB 102 och DHB 104. Buntband för rörmontering. Beslag för väggmontering. Godkända enligt VDE och SEV. 1. Skjut lock och kona över värmekabeln. 2. Avisolera det yttre skyddshöljet. 3. För in värmekabeln i DomoClick. 4. Fäst anslutningarna och stäng locket. Anslutningssats med elektrisk anslutning typ DHB 100 Beskrivning: DomoClick anslutningssats för elektrisk anslutning av en värmekabel. Innehåll i satsen: 1 värmekabelanslutning med inbyggd kopplingsbox. 1 ändanslutning. 2 temperaturbeständiga buntband för rörmontering. 2 beslag för väggmontering. Anslutningssats med elektrisk anslutning typ DHB 102 Beskrivning: DomoClick anslutningssats för elektrisk anslutning av två värmekablar. Innehåll i satsen: 1 värmekabelanslutning med inbyggd kopplingsbox. 2 ändanslutningar. 2 temperaturbeständiga buntband för rörmontering. 2 beslag för väggmontering. 10

11 Anslutningsteknik för självreglerande värmekablar Anslutningssats med elektrisk anslutning typ DHB 104 Beskrivning: DomoClick T-förgrening för elektrisk anslutning av tre värmekablar. Innehåll i satsen: 1 T-förgrening med inbyggd kopplingsbox. 3 ändanslutningar. 3 temperaturbeständiga buntband för rörmontering. 3 beslag för väggmontering. Skarvsats typ DHB 101 Beskrivning: DomoClick för skarvning av två värmekablar (t.ex. vid systemutvidgning) Innehåll i satsen: 1 anslutare. 1 ändanslutning. 2 temperaturbeständiga buntband för rörmontering. 2 beslag för väggmontering. Skarvsats typ DHB 103 Beskrivning: DomoClick T-förgrening för skarvning av 3 värmekablar (t.ex. vid tredelad anslutning eller systemutvidgning). Innehåll i satsen: 1 T-förgrening. 2 ändanslutningar. 3 temperaturbeständiga buntband för rörmontering. 3 beslag för väggmontering. Skarvsats typ DHB 105 Beskrivning: DomoClick T-förgrening för skarvning av tre värmekablar som monteras med nivåskillnader. Innehåll i satsen: 1 T-förgrening. 2 ändanslutningar. 2 temperaturbeständiga buntband för rörmontering. Typ Beskrivning DHB värmekabel med elektrisk anslutning DHB värmekablar med elektrisk anslutning DHB värmekablar med elektrisk anslutning DHB 101 Förbindning av 2 värmekablar DHB 103 Förbindning av 3 värmekablar DHB 105 Förbindning av 3 värmekablar med nivåskillnad DHB 400 Slutterminering av värmekabel

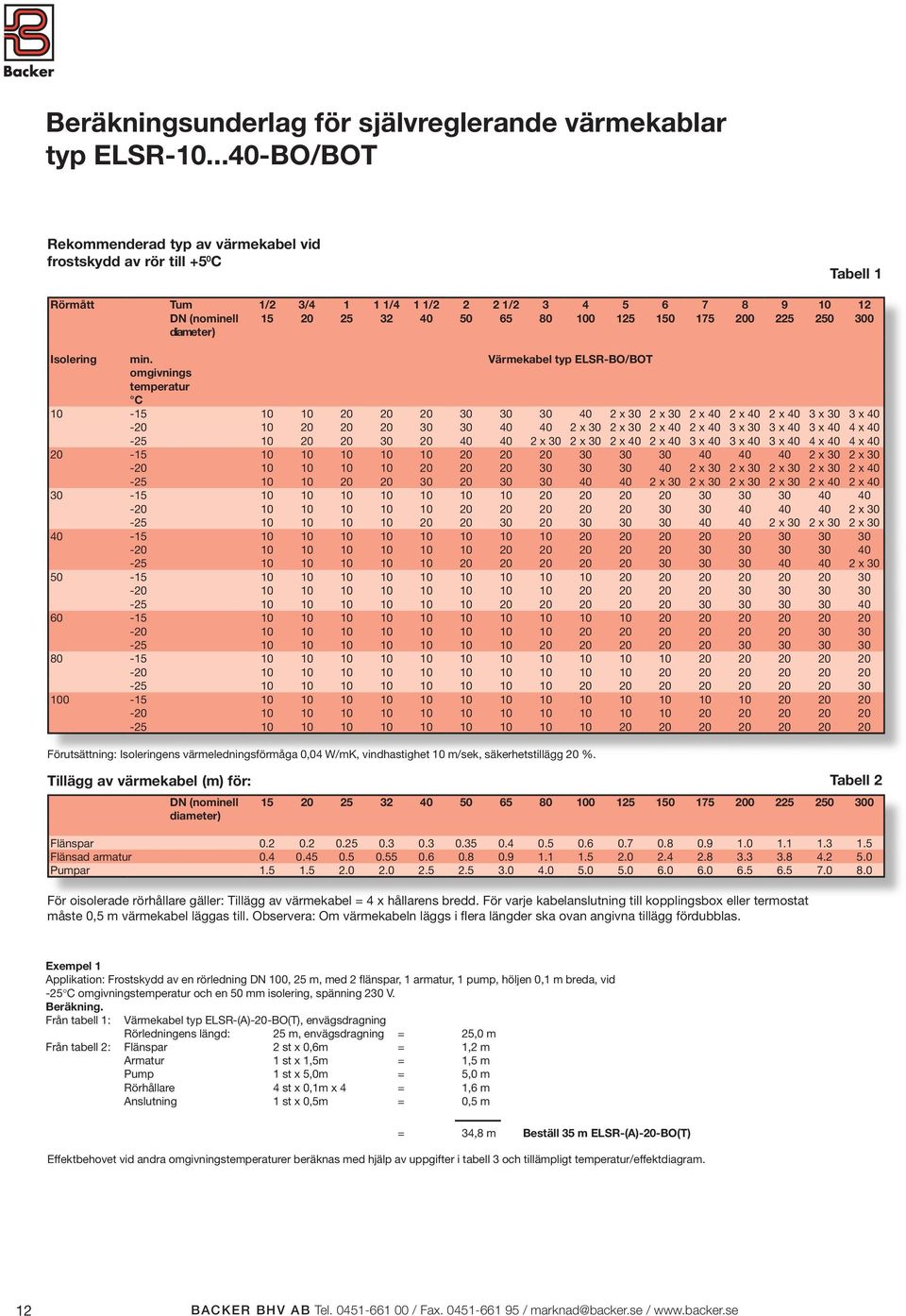

12 Beräkningsunderlag för självreglerande värmekablar typ ELSR BO/BOT Rekommenderad typ av värmekabel vid frostskydd av rör till +5 0 C Tabell 1 Rörmått Tum 1/2 3/ /4 1 1/ / DN (nominell diameter) min. Värmekabel typ ELSR-BO/BOT omgivnings temperatur C x 30 2 x 30 2 x 40 2 x 40 2 x 40 3 x 30 3 x x 30 2 x 30 2 x 40 2 x 40 3 x 30 3 x 40 3 x 40 4 x x 30 2 x 30 2 x 40 2 x 40 3 x 40 3 x 40 3 x 40 4 x 40 4 x x 30 2 x x 30 2 x 30 2 x 30 2 x 30 2 x x 30 2 x 30 2 x 30 2 x 30 2 x 40 2 x x x 30 2 x 30 2 x x Förutsättning: ens värmeledningsförmåga 0,04 W/mK, vindhastighet 10 m/sek, säkerhetstillägg 20 %. Tillägg av värmekabel (m) för: Tabell 2 DN (nominell diameter) Flänspar Flänsad armatur Pumpar För oisolerade rörhållare gäller: Tillägg av värmekabel = 4 x hållarens bredd. För varje kabelanslutning till kopplingsbox eller termostat måste 0,5 m värmekabel läggas till. Observera: Om värmekabeln läggs i flera längder ska ovan angivna tillägg fördubblas. Exempel 1 Applikation: Frostskydd av en rörledning DN 100, 25 m, med 2 flänspar, 1 armatur, 1 pump, höljen 0,1 m breda, vid -25 C omgivningstemperatur och en 50 mm isolering, spänning 230 V. Beräkning. Från tabell 1: Värmekabel typ ELSR-(A)-20-BO(T), envägsdragning Rörledningens längd: 25 m, envägsdragning = 25,0 m Från tabell 2: Flänspar st x 0,6m = 1,2 m Armatur 1 st x 1,5m = 1,5 m Pump 1 st x 5,0m = 5,0 m Rörhållare 4 st x 0,1m x 4 = 1,6 m Anslutning 1 st x 0,5m = 0,5 m = 34,8 m Beställ 35 m ELSR-(A)-20-BO(T) Effektbehovet vid andra omgivningstemperaturer beräknas med hjälp av uppgifter i tabell 3 och tillämpligt temperatur/effektdiagram. 12

13 Beräkningsunderlag för självreglerande värmekablar typ ELSR BO/BOT Värmeförlust hos rör i W/m vid 10 K temperaturskillnad. Tabell 3 Rörmått Tum 1/2 3/ /4 1 1/ / DN (nominell diameter) (mm) DELTA T , Förutsättning: ens värmeledningsförmåga 0,04W/mK, vindhastighet 10 m/sek, säkerhetstillägg 20%. Vid annan värmeledning måste värdet multipliceras med en motsvarande faktor. Exempel: Värmeledning av isolering 0,045 W/mK: 0,045 W/mK 0,040 W/mK = 1,125 Exempel 2 Applikation: Temperaturbibehållning av 15 m rörledning DN 50 vid 20 C (natronlut) vid en lägsta omgivningstemperatur på -10 C och 40 mm värmeisolering. Inbyggt: 2 flänspar, 2 armaturer, spänning 230 V. Beräkning. Från tabell 3: T 10K värmeförlust 3.5W/m, då ett totalt DELTA-T ( T) av 30 K föreligger, måste värmeförlusten multipliceras med en faktor 3. Rörledningens längd: = 15,0 m Flänspar x 0,35 m = 0,7 m Armaturer av x 0,8 m = 1,6 m Anslutning 1 av x 0,5m = 0,5 m = 17,8 m Beställ: 18 m ELSR-(A)-20-BO(T) 13

14 Parallellresistiv värmekabel med konstant effekt Skyddshölje PFA PTFE Förnicklad kopparfläta PFA klar stejp PTFE Värmeelement Ledaranslutning Typ FHT upp till 260 C PTFE Elektrisk isolering PTFE 2 x 1,5 mm² förtennade ledare Applikationer: FHT är en serie parallellresistiva kretsvärmekablar med konstant effekt, uformade för uppvärmning av rör och utrustning i industriella applikationer. FHT kan användas till frostskydd och bibehållande av processtemperaturer som kräver hög uteffekt och/eller exponering för höga temperaturer. FHT kan bibehålla processtemperaturer upp till 150 C och stå emot utsläpp av ånga och exponering för temperaturer upp till 260 C utan strömförsörjning. FHT värmekablar är parallell-resistiva och består av ett värmeelement lindat runt två parallella ledare. Avståndet mellan ledarnas kontaktpunkter bildar värmezonens längd. Denna parallellkonstruktion gör att kabeln kan kapas till valfri längd och termineras på plats. Den runda formen ger utmärkt flexibilitet under installationen och gör att den går att böja åt alla håll. FHT värmekablar är godkända för användning i explosionsfarliga områden. Godkännanden listas nedan. FHT/2/10-CT FHT/2/20-CT FHT/2/30-CT Diameter ø 7,5 mm ø 7,5 mm ø 7,5 mm Specifikation: Märkeffekt Märkspänning Områdesklassificering Godkännanden 10 W/m 230 V 20 W/m 230 V Riskfyllt område, zon 1 eller zon 2. Normal 30 W/m 230 V FHT värmekabel är godkänd av KEMA för användning i explosionsfarliga områden zon 1 och zon 2. II 2 G EExe II T6 till 230 C (T2) KEMA 01ATEX2085X (där T är den tillämpbara temperaturklassificeringen i enlighet med certifikatschemat) Max kretslängd 200 m 150 m 120 m Exponeringstemperatur (ström av) max. 260 C 260 C 260 C Drifttemperatur (ström på) max. Hänvisning till tabeller på sidan 15 Min installationstemperatur -65 C -65 C -65 C Minsta bockningsradie 20 mm 20 mm 20 mm Min. mellanrum mellan varv* 40 mm 40 mm 40 mm Färg på skyddshölje vit röd grön Kalledning/ värmezonslängd 1,5 m 1,5 m 1,5 m 14

15 Parallellresistiv värmekabel med konstant effekt 2 x 1,5 mm² förtennade ledare Elektrisk PTFE PTFE Ledaranslutning Värmeelement stejp PTFE PFA klar Förnicklad kopparfläta Typ FHT upp till 260 C PTFE Skyddshölje PFA Tillåtna drifttemperaturer: Temperaturvärdena i nedanstående tabeller anger max. tillåtna stabiliserade temperaturer på de aktuella ytor som skall värmas enligt temperaturklassificering T6, T5, T4, T3 och 230ºC (T2). FHT/2/xxx värmekabel med 100 mm avstånd mellan kabelvarven på den yta som ska värmas upp: Nominell effekt Effekttäthet (Q) Temperaturklassificering (ºC) (W/m) (W/m) T6 T5 T4 T3 230 C (T2) 10 12, , ,2 X X FHT/2/xxx värmekabel med 40 mm avstånd mellan kabelvarven på den yta som ska värmas upp: Nominell effekt Effekttäthet (Q) Temperaturklassificering (ºC) (W/m) (W/m) T6 T5 T4 T3 230 C (T2) 10 12, ,5 X ,2 X X X Beställningsinformation Varubeskrivning FHT/2/10-CT FHT/2/20-CT FHT/2/30-CT Komponenter Tillbehör Termineringssats Backer erbjuder ett komplett sortiment av komponenter för strömanslutningar, skarvar och ändförseglingar. Dessa komponenter ska användas för att säkerställa att produkten fungerar korrekt och att elektriska bestämmelser följs. Varubeskrivning TSL-TTK/F/1/M20 (kall tillämpad anslutning och ändförseglingssats - version M20) Varubeskrivning TSL-TTK/F/2/M20 (varm tillämpad anslutning och ändförseglingssats - version M20) Kopplingsschema Zonlängd Skyddsfläta Ledare till värme Ledare elementförbindelse Värmeelement L1 N PE 15

16 Parallellresistiv värmekabel med konstant effekt Skyddshölje FEP Jordfläta förtennad koppar shylsa FEP Kontaktområde Värmetråd Typ IHT upp till 200 C silikongummi 1,5 mm² förtennad kopparledare Applikationer: IHT värmekabel är en mycket flexibel kabel som ger full effekt upp till nominell temperatur. IHT värmekabel används till containrar, rör, ventiler, hängrännor med mera, även i aggressiva atmosfärer. Med undantag för strömanslutningsdelen kan kabeln installeras i vätska. Strömanslutningen i ena änden gör installationen av värmesystemet mycket ekonomisk. Parallellresistiva värmekablar består av många värmekretsar (längd = avstånd mellan värmekontaktpunkter) som är parallellt förbundna och kan anpassas i längd på valfri plats mellan kontaktpunkterna. När kabeln kapas kan den resterande värmekretsen till nästa kontaktpunkt användas som kall ände. Lägg till en värmekrets till värmekabelns nödvändiga längd. Tekniska data: Skyddshölje...Fluorplast FEP Ledare (mm²)... 2 x 1,5 Exponeringstemperatur (ström av)... max. 200ºC Märkspänning V Testspänning V Mått...5 x 7,5 mm Mekanisk hållfasthet... Utmärkt Bockningsradie mm Fuktresistans... Utmärkt Resistans mot aggressiv kemisk atmosfär... Utmärkt Eld - gas... Utmärkt beständighet mot brand i enlighet med IEC Tillverkad enl.... EN 50014, EN 50018, EN 50019, IEC 32-1 direktiv 94/4/CE Testprocedur enl....din VDE 0721 T 411, 2.5kV AC Typ Effekt Max. tillåten exponeringstemperatur ström på ström av Värmekrets modul längd Max. värmekrets längd IHT/F W/m 125 C 200 C 1 m 120 m IHT/F W/m 100 C 200 C 1 m 90 m IHT/F W/m 75 C 200 C 1 m 75 m IHT IHT IHT Termineringssats Beskrivning m. kabelgenomföring M25 x 15 mm m. kabelgenomföring M20 x 15 mm m. PG 16 kabelgenomföring Särskilda villkor för säker användning: Minsta avstånd mellan varv: mm för 10 W/m 120 mm för 20 till 30 W/m Minsta ytterdiameter för rör: mm Maximal tjocklek på termisk isolering på värmekabel: mm Strömförsörjningsenheten för värmeelementet måste vara utrustad med lämplig elektrisk skyddsenhet mot isoleringsfel. Värmelementet och dess elektriska försörjningsegenskaper (spänning och effekt) måste följa angivna regler. Alla skyddsåtgärder måste vidtas för att säkerställa att kalleller ledningsskarvar med silikonfogning inte utsätts för naturligt ljus. Ledare Värmekontakt- punkt Avstånd Värmekontaktpunkt Värmekontaktpunkt L Värmekontaktpunkt Aktiv värmekabel Värmekontaktpunkt N PE Jordfläta 16

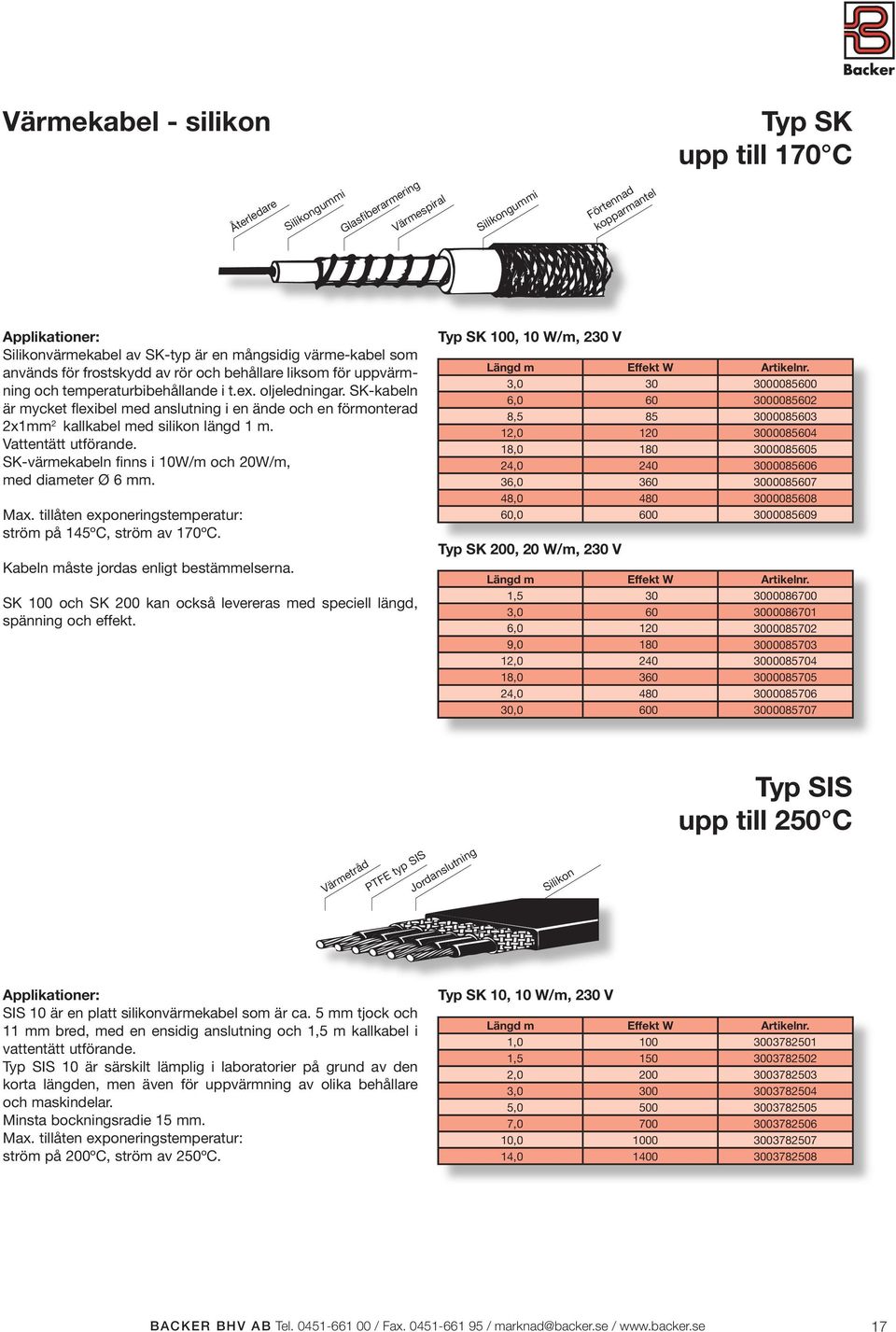

17 Värmekabel - silikon Återledare Silikongummi Glasfiberarmering Värmespiral Silikongummi Förtennad kopparmantel Typ SK upp till 170 C Applikationer: Silikonvärmekabel av SK-typ är en mångsidig värme-kabel som används för frostskydd av rör och behållare liksom för uppvärmning och temperaturbibehållande i t.ex. oljeledningar. SK-kabeln är mycket flexibel med anslutning i en ände och en förmonterad 2x1mm 2 kallkabel med silikon längd 1 m. Vattentätt utförande. SK-värmekabeln finns i 10W/m och 20W/m, med diameter Ø 6 mm. Max. tillåten exponeringstemperatur: ström på 145ºC, ström av 170ºC. Kabeln måste jordas enligt bestämmelserna. SK 100 och SK 200 kan också levereras med speciell längd, spänning och effekt. Typ SK 100, 10 W/m, 230 V Längd m Effekt W 3, , , , , , , , , Typ SK 200, 20 W/m, 230 V Längd m Effekt W 1, , , , , , , , Typ SIS upp till 250 C Värmetråd PTFE typ SIS Jordanslutning Silikon Applikationer: SIS 10 är en platt silikonvärmekabel som är ca. 5 mm tjock och 11 mm bred, med en ensidig anslutning och 1,5 m kallkabel i vattentätt utförande. Typ SIS 10 är särskilt lämplig i laboratorier på grund av den korta längden, men även för uppvärmning av olika behållare och maskindelar. Minsta bockningsradie 15 mm. Max. tillåten exponeringstemperatur: ström på 200ºC, ström av 250ºC. Typ SK 10, 10 W/m, 230 V Längd m Effekt W 1, , , , , , , ,

18 Värmekabel-PTFE plast med eller utan jordfläta Jordfläta förtennad koppar PTFE Typ ELKM-AS / ELKM-A upp till 250 C Värmetråd flertrådig eller spirallindad ELKM-A: ELKM-AS: Mycket flexibel För de flesta industrier Liten bockningsradie Ekonomisk Höga drifttemperaturer Hög kemisk motståndskraft Fuktskyddad Applikationer: För användning till apparatur, behållare, rör, ventiler och mycket annat. Liten bockningsradie möjliggör tät dragning på små komponenter. Värmekabeln finns även med korrosionsbeständig jordfläta i rostfritt stål AISI 304 (ELK-AE) samt utan fläta för användning inuti apparatur och under metallhöljen (ELKM-A). *Observera: Lägre belastning möjliggör högre drifttemperatur. Högre belastning är möjlig, beroende på värmeöverföringen. Ska kabeln användas i en temperatur nära den maximala drifttemperaturen? Rådgör med oss! Tekniska data: Skyddshölje...Fluorplast PTFE Jordfläta...Förtennad koppar (ELKM-AS) Exponeringstemperatur (ström av)... max. 250ºC Drifttemperatur (ström på)... max. 220ºC* Märkspänning... max. 500 V Max. belastning...25 W/m Drifttemperatur vid 25 W/m... max. 150ºC* Minsta bockningsradie mm Minsta installationstemperatur...-50ºc Fuktskyddad...ja Standarder Tillverkad enl.... DIN VDE 0253: El. kod... NH5YI1Q220 VDE-nr (ELKM-AS) Termineringssats Beskrivning ELKM-A/AS-AE/AG För kallkabel Typ ELKM-AS Resistans (Ω/m) OD (mm) Resistanstråd Temperaturkoefficient 0,0117 3,9 Flertrådig ,0263 3,5 Flertrådig ,034 3,4 Flertrådig ,05 3,7 Flertrådig ,08 3,4 Flertrådig ,1 3,9 Flertrådig ,14 3,7 Flertrådig ,16 3,6 Flertrådig ,2 3,6 Flertrådig ,26 3,4 Flertrådig ,34 3,2 Flertrådig ,43 3,4 Flertrådig ,51 3,3 Flertrådig ,53 3,3 Flertrådig ,68 3,2 Flertrådig ,98 3,3 Flertrådig ,25 3,2 Flertrådig ,44 3,1 Flertrådig ,75 3,1 Flertrådig ,06 3,3 Flertrådig ,5 3,2 Flertrådig ,1 3,6 Spirallindad ,4 3,6 Spirallindad ,0 3,6 Spirallindad ,7 3,6 Spirallindad ,7 3,6 Spirallindad ,6 Spirallindad ,6 Spirallindad ,6 Spirallindad ,6 Spirallindad ,6 Spirallindad ,6 Spirallindad ,6 Spirallindad ,6 Spirallindad ,6 Spirallindad ,6 Spirallindad ,6 Spirallindad ,6 Spirallindad ,6 Spirallindad ,6 Spirallindad ,6 Spirallindad ,6 Spirallindad ,6 Spirallindad ,6 Spirallindad ,6 Spirallindad ,6 Spirallindad

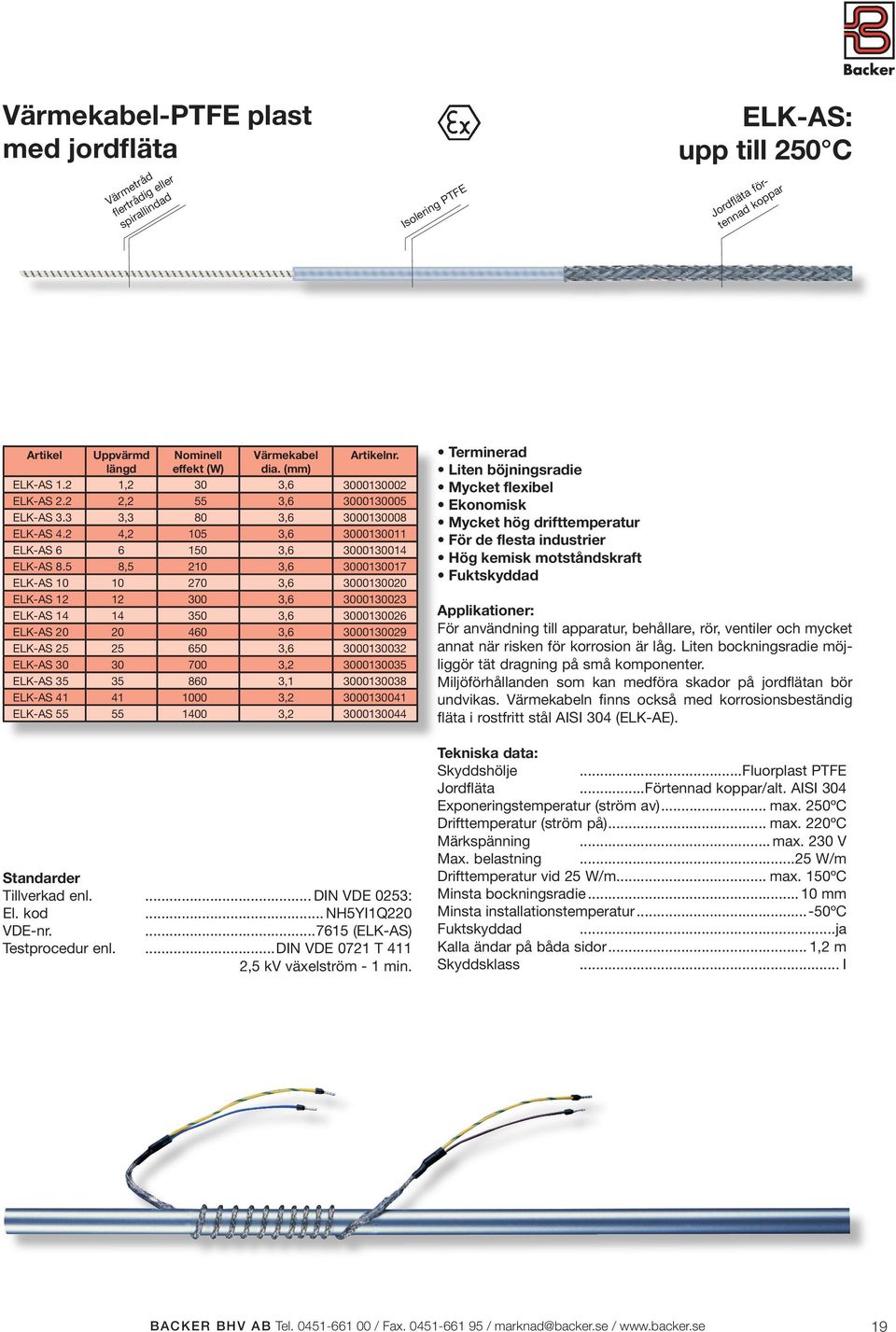

19 Värmekabel-PTFE plast med jordfläta Värmetråd flertrådig eller spirallindad PTFE ELK-AS: upp till 250 C Jordfläta förtennad koppar Artikel Uppvärmd längd Nominell effekt (W) Värmekabel dia. (mm) ELK-AS 1.2 1,2 30 3, ELK-AS 2.2 2,2 55 3, ELK-AS 3.3 3,3 80 3, ELK-AS 4.2 4, , ELK-AS , ELK-AS 8.5 8, , ELK-AS , ELK-AS , ELK-AS , ELK-AS , ELK-AS , ELK-AS , ELK-AS , ELK-AS , ELK-AS , Standarder Tillverkad enl.... DIN VDE 0253: El. kod... NH5YI1Q220 VDE-nr (ELK-AS) Testprocedur enl....din VDE 0721 T 411 2,5 kv växelström - 1 min. Terminerad Liten böjningsradie Mycket flexibel Ekonomisk Mycket hög drifttemperatur För de flesta industrier Hög kemisk motståndskraft Fuktskyddad Applikationer: För användning till apparatur, behållare, rör, ventiler och mycket annat när risken för korrosion är låg. Liten bockningsradie möjliggör tät dragning på små komponenter. Miljöförhållanden som kan medföra skador på jordflätan bör undvikas. Värmekabeln finns också med korrosionsbeständig fläta i rostfritt stål AISI 304 (ELK-AE). Tekniska data: Skyddshölje...Fluorplast PTFE Jordfläta...Förtennad koppar/alt. AISI 304 Exponeringstemperatur (ström av)... max. 250ºC Drifttemperatur (ström på)... max. 220ºC Märkspänning... max. 230 V Max. belastning...25 W/m Drifttemperatur vid 25 W/m... max. 150ºC Minsta bockningsradie mm Minsta installationstemperatur...-50ºc Fuktskyddad...ja Kalla ändar på båda sidor... 1,2 m Skyddsklass... I 19

20 Värmekabel-PTFE plast med isolerad jordfläta Skyddshölje PTFE Jordfläta förtennad koppar PTFE Typ ELKM-AG upp till 250 C Värmetråd flertrådig eller spirallindad Hög kemisk motståndskraft För alla typer av applikationer Hållbar Hög drifttemperatur Kan användas i vätska Applikationer: För användning till apparatur, behållare, ventiler och mycket annat, i kraftigt korrosiva atmosfärer. Med undantag för strömanslutningarna kan kabeln installeras i vätska. Denna produkt finns även för explosionsfarliga områden. *Observera: Lägre belastning möjliggör högre drifttemperatur. Högre belastning är möjlig, beroende på värmeöverföringen. Ska kabeln användas i en temperatur nära den nominella temperaturen? Fråga oss! Tekniska data: Skyddshölje...Fluorplast PTFE Jordfläta... Förtennad koppar...ptfe Exponeringstemperatur (ström av)... max. 250ºC Drifttemperatur (ström på)... max. 220ºC* Märkspänning... max. 500 V Max. belastning...25 W/m Drifttemperatur vid 25 W/m... max. 150ºC* Minsta bockningsradie mm Minsta installationstemperatur...-50ºc Fuktskyddad...ja Standarder Tillverkad enl.... DIN VDE 0253: El. kod...nh5yi1q5yi1220 VDE-nr Tillbehör Artikel ELV-L15 Termineringssats ELKM-A/AS-AE/AG Beskrivning PTFE-isolerad flätad tråd 1,5 mm² specialdesign för ELKM-AG För kallkabel Resistans (Ω/m) OD (mm) Resistans tråd Temperaturkoefficient 0,0117 5,1 Flertrådig ,0263 4,7 Flertrådig ,034 4,6 Flertrådig ,05 4,9 Flertrådig ,08 4,6 Flertrådig ,01 5,1 Flertrådig ,14 4,9 Flertrådig ,16 4,8 Flertrådig ,2 4,8 Flertrådig ,26 4,6 Flertrådig ,34 4,4 Flertrådig ,43 4,6 Flertrådig ,51 4,5 Flertrådig ,53 4,5 Flertrådig ,68 4,4 Flertrådig ,0 4,5 Flertrådig ,25 4,4 Flertrådig ,44 4,3 Flertrådig ,75 4,3 Flertrådig ,06 4,5 Flertrådig ,5 4,4 Flertrådig ,1 4,8 Spirallindad ,4 4,8 Spirallindad ,0 4,8 Spirallindad ,7 4,8 Spirallindad ,7 4,8 Spirallindad ,8 Spirallindad ,8 Spirallindad ,8 Spirallindad ,8 Spirallindad ,8 Spirallindad ,8 Spirallindad ,8 Spirallindad ,8 Spirallindad ,8 Spirallindad ,8 Spirallindad ,8 Spirallindad ,8 Spirallindad ,8 Spirallindad ,8 Spirallindad ,8 Spirallindad ,8 Spirallindad ,8 Spirallindad ,8 Spirallindad ,8 Spirallindad ,8 Spirallindad
