2 Innehåll Innan du monterar Välkommen/Systemöversikt... Larmets enheter... Hur/var monterar man... - Checklista för montering... Montera Innan du monterar... Centralenhet... Inomhussiren... Magnetkontakt... Rörelsedetektor... Manöverpanel... Fjärrkontroll... Rökdetektor... Läckagedetektor...- Utomhussiren... Installation & drift Dioder och funktioner (Centralenhet)... Funktionsprov... Kontroll av GPRS-täckning... Byta kod...- Provlarm (viktigt att genomföra)... Larma/larma av... Vad gör jag vid larm... Vid problem Frågor och svar... Vad som ingår i ditt paket beror på vad du har beställt till för enheter. Fjärrkontroll Inomhussiren Rökdetektor Test Install Rörelsedetektor Utomhussiren INST YES TEST LOG END C NO SHIFT OFF ON Centralenhet Magnetkontakt Manöverpanel Läckagedetektor

3 Välkommen Välkommen och grattis till ditt val av hemlarm Ditt nya larmpaket är förberett för att du ska kunna montera och driftsätta det på enklast möjliga sätt. Ta en titt i den snabbmanual du nu har i dina händer. Har du några frågor till oss kan du både ringa på telefon -, gå in på vår hemsida eller kolla in vår app. I appen finns det mesta av den information du behöver. Fråga oss gärna, det är därför vi finns. Systemöversikt Sid. Sid. Sid. Sid. Sid. Test Install Sid. Sid. Sid. Sid. Detectlarm kopplat till GS ger en komplett trygghetslösning med sin anslutning till GS larmcentral samt TL Detects driftscentral. Larmet är utvecklat av det svenska larmföretaget TL Detect AB. Både larmet och de trådlösa enheterna uppfyller EU:s direktiv för CE-märkning, enligt följande standarder: EN-:, EN () + A () + A () EN-, () + A () + A () ETSI EN - V.. () ETSI EN - V.. () ETSI EN - V.. (-) ETSI EN - V.. (-) EN (-) EN - (-) EN - (-) EN - () EN : Larmpaketet är utvecklat för att möta europeiska branschstandarder och normer för trådlösa larm avseende funktionalitet och handhavande. För fullständig Declaration of Conformity, kontakta teknisk support -. Sedan oktober är vi certifierade mot ISO, och, ledningssystem, miljö samt IT och informationssäkerhet. Miljön står alltid i fokus hos oss. Det handlar om allt från val av transportlösningar till förpackningsmaterial och tillverkningsmetoder. Produkterna skall lämnas till återvinning när de är förbrukade. Om produkterna ej längre skall användas skall de lämnas till kommunens återvinningscentral för elskrot. TL Detect AB är i egenskap av elektronikproducent medlem i Elkretsen som koordinerar elretur med Sveriges kommuner. TL Detect AB ansvarar inte för några kostnader som kan uppkomma i samband med användandet av larmet. Denna manual skapad och illustrerad av Kobolt Media AB. Rätt till ändringar förbehålles TL Detect AB,

4 Larmets enheter Ett hemlarm behöver inte vara krångligt. Vi arbetar utan mellanhänder vilket innebär att vi utvecklar vårt koncept och vår produkt efter våra kunders önskemål. Med erfarenheter från över år med gör det själv larm har vi kommit en bra bit, men vi blir aldrig färdiga. Våra produkter och vårt koncept kommer ständigt att utvecklas, påverka oss gärna. Är det något du saknar, något vi gör bra eller något vi kan göra bättre? Rökdetektor Många bränder börjar med rökutveckling. Rökdetektorn använder optisk teknik vilket gör att den ser rök. Rökdetektorn ger dig möjlighet att stoppa branden innan den ens brutit ut. Rökdetektorn varnar även om larmet inte är aktiverat vid tillfället. Rörelsedetektor En rörelsedetektor kan se upp till m framåt och i en vinkel på. Centralenhet Centralenheten kommunicerar via en inbyggd GSM-sändare vilket gör larmöverföringen mycket driftsäker. Manöverpanel Manöverpanelen monteras direkt innanför entrédörren. Med en fyrsiffrig kod slår du till eller från larmet. Manöverpanelen är dessutom utrustad med kontaktlarm. Du kan komplettera med flera manöverpaneler om du har flera entréer. Läckagedetektor Läckagedetektorn ger larm innan en eventuell läckageskada orsakar konsekvenser. Läckagedetektorn kan placeras under diskbänken, vid akvarium, vid vattenberedare eller kyl/frys etc. Oavsett om larmet är tillslaget eller inte ger läckagedetektorn larm, den är alltid aktiverad. Vid ett läckagelarm skickar centralenheten både sms och e-post. Magnetkontakt En magnetkontakt består av två delar, den ena monteras på dörren och den andra på dörrkarmen. När kontakten mellan delarna bryts aktiveras larmet. Med hjälp av magnetkontakter kan du aktivera ett så kallat skalskydd. Det innebär att dina dörrar och fönster kan vara larmade medan du kan röra dig fritt i huset. Fjärrkontroll Med en enkel knapptryckning på fjärrkontrollen slår du till eller från ditt larm. Du kan även aktivera skalskydd samt kontaktlarm.

5 Hur/var monterar man Planering av monteringen För att få bästa möjliga funktion och undvika onödiga misstag behöver du tänka igenom monteringen av dina olika enheter. Tänk på att följa de råd som finns i snabbmanualen för att undvika onödiga misstag. Vissa av larmets enheter behöver monteras på ett visst sätt, och vissa som rörelsedetektorerna kan monteras korrekt på en mängd olika sätt beroende på hur din bostad ser ut och vad du vill skydda. På följande sidor ger vi exempel på hur du kan montera ditt larm, några saker du ska tänka på att inte göra samt några övriga tips som är bra att tänka på. Att tänka på: Larmets olika delar i en larmlösning De viktigaste komponenterna i ditt larm är centralenheten och rörelsedetektorerna samt deras placering. Nedan ser du en planlösning ( ritning ) av en bostad och även en vy av samma bostad. På nästa sida finns monteringsinformation om rörelsedetektorer. Centralenhet Monteras Centralenhet helst på dold plats i anslutning till el och första telefonjacket. OBS Ska monteras Ska enligt branschens dolt och i anslutning normer monteras till el. Enligt inom ett branschens detektionsområdmer ska eller centralenheten så att inkräktare monteras måste inom passera ett ett detektionsområde för utan att tidsfördröjning nå centralenheten. eller så att en inkräktare måste passera ett nor- detektionsomårde för att nå centralenheten. Inomhussiren Monteras i anslutning till Inomhussiren centralenheten, gärna dold (exempelvis Monteras i bakom anslutning en gardin till centralenheten, eller liknande). gärna dold. Manöverpanel Monteras lättillgängligt Monteras lättillgänglig innanför förslagsvis på insidan vid Rörelsedetektor dörren (handtagssidan) Detektionsområde Det. för entredörr snabb åtkomst för snabb vid avaktivering åtkomst vid av avaktivering av larm. Vid larmet. Detektionsområde Magnetkontakt fler entredörrar kan Detektor För fler dörr manöverpaneler eller fönster. Tvådelat: väljas till. En del monteras på karmen och den andra på dörr- Magnetkontakt eller fönsterbladet. För dörr Larmet eller fönster. Tvådelad: då delarna En utlöses kommer del monteras tillräckligt på Manöverpanel långt karmen ifrån och varandra. den andra på dörr- eller fönsterbladet. Magnetkontakt Larmet utlöses då Rörelsedetektorer delarna kommer Kan tillräckligt placeras långt i hörn eller på vägg. Monteras från varandra. normalt på cm höjd och ser upp till m från detektorn. Grundprincipen är att de riktas så att de larmar om en inkräktare försöker att röra sig mellan utrymmen i bostaden. RÄTT FEL Rätt Centralenheten är monterad inne i ett detektionsområde. Detektionsområde Detektor & Rörelsedetektor Centralenhet Detektionsområde Inomhussiren Detektor RÄTT CENTRALENHET + Rätt Centralenheten är monterad inne i ett detektionsområde. Ser Detektionsområde Detektor FEL Plan- och larmlösning över bostaden nedan. Notera rörelsedetektorernas Planlösning över bostaden nedan och (&) larmlösning. detektionsområden Notera rörelsedetektorernas och centralenhetens (&) detektionsområden placering och centralenhetens placering. Läckagedetektor Monteras under un-diskbänkder diskbänk, akvarium eller liknande. Se monteringsbeskrivning för akvarium eller mer information. liknande. Varnar via sms och Rökdetektor e-post om Monteras högst upp i läckagelarm. fastigheten eftersom brandrök Rökdetektor stiger. Monteras högst Utomhussiren upp i fastigheten Monteras högt upp på eftersom brandrök stiger. För dig yttervägg för att vara svåråtkomlig. med snedtak GSM-sändare monteras Ansluts rökdetektorn till centralenheten något som nedanför fast nocken telefon- då då ej behöver linje. det kan bildas en luftficka vid nocken. Utomhussiren Monteras högt på yttervägg för att vara svåråtkomlig RÄTT Fel En inkräktare behöver INTE passera ett detektionsområde för att nå centralenheten. FEL

6 Hur/var monterar man Att tänka på: Larmets olika delar i en larmlösning (forts.) Dessa planlösningar visar olika sätt att montera rörelsedetektorer och centralenhet. Under varje bild finns en förklaring över vad som är rätt respektive fel med lösningen, eller om det är något du behöver se upp med. cm Rörelsedetektor Detektionsområden ( Synfält ) Ser upp till m Rörelsedetektor Kan placeras i hörn eller på vägg. Monteras normalt på cm höjd och ser upp tilll m från detektorn. Grundprincipen är att de riktas så att de larmar om en inkräktare försöker röra sig mellan utrymmen i bostaden. + Rätt Centralenheten är monterad inne i ett detektionsområde Rätt Centralenheten är monterad inne i ett detektionsområde Fel En inkräktare behöver INTE passera ett detektionsområde för att nå centralenheten + Rätt En inkräktare måste passera ett detektionsområde för att nå centralenheten. OBS FEL om det går att komma in via fönster på andra sidan där centralenheten sitter. Rätt En inkräktare måste passera ett detektionsområde för att nå centralenheten. OBS FEL om det går att komma in via fönster på andra sidan där centralenheten sitter. Rätt Centralenheten är monterad inne i ett detektionsområde. OBS Rörelsedetektor ser dörren. Den behöver programmeras med fördröjning för att inte larma direkt när någon kliver in

7 Checklista Checklista för korrekt montering av ditt larmsystem Tänk på att det finns oändliga varianter på exakt hur man monterar ett larmsystem i alla olika planlösningar och bostäder. Följer du checklistan nedan kommer din montering att möta branschens normer. Det ska inte vara krångligare än såhär. Centralenheten monterad undangömd på vägg nära el... Notera även att Inomhussirenen måste fästas i närheten. Placera centralenheten inom ett detektionsområde... ELLER så att en inkräktare behöver passera MINST ett detektionsområde för att nå centralenheten. Tänk på att fördröjda rörelsedetektorer ger inkräktaren viss tid vilket gör dem mindre lämpliga för att bevaka centralenheten. Rörelsedetektorerna övervakar ytor man måste röra sig över... Placera rörelsedetektorerna så att en inkräktare måste passera detektionsområdet för att röra sig i bostaden. Använd ev. fördröjda detektorer när entrén finns inom detektionsområdet... Annars utlöses larmet direkt när någon öppnar dörren, och utan att denne har en chans att avaktivera larmet. En oanvänd källardörr kan mycket väl bevakas utan fördröjning. Rikta EJ rörelsedetektorer rakt mot en ventil eller värmepump... Rörelsedetektorerna reagerar på förändringar i miljön. Det kan vara luftströmmar eller plötsliga ljusförändringar. Med husdjur hemma: Rikta EJ rörelsedetektorer mot uppåtgående trappor... Normalt reagerar inte rörelsedetektorerna på husdjur som väger mindre än kg, men om djuren rör sig i trappor inom ett detektionsområde kan rörelsedetektorn bli lurad att tro att husdjuret är större än vad det är.

8 Innan du monterar Montera samtliga levererade enheter på en gång Om du utelämnar någon enhet kommer upprepade meddelanden om funktionsfel att skickas till dig via sms och e-post. Avser du att senarelägga monteringen av någon enhet bör denna avinstalleras från din centralenhet. Vi har noterat dina olika enheters identitet (radiokod/code) på det medföljande databladet i ditt larmpaket, det underlättar vid felsökning och vid batteribyte. Tips, skriv upp på databladet vart du placerar dina enheter. Ha alltid databladet tillgängligt vid kontakt med teknisk support. Notera vilka detektorer som är förprogrammerade med fördröjning Dessa enheter kommer med en gul markering enligt bilden. Det är viktigt att fördröjda enheter sitter på rätt plats för att få rätt larmverkan. Normalt används fördröjda enheter för att bevaka dörr och entréer så att en användare kan avaktivera larmsystemet innan det blir ett skarpt larm. Syla eller förborra och plugga om materialet kräver det I monteringsanvisningarna tar vi inte hänsyn till vilket material underlaget består av. Beroende på vägg- och takmaterial kan det vara aktuellt med att förborra och avända korrekt plugg för underlaget. I trämaterial kan det gå att syla innan skruvning. Rådfråga en fackhandel om du är osäker på vad du behöver.

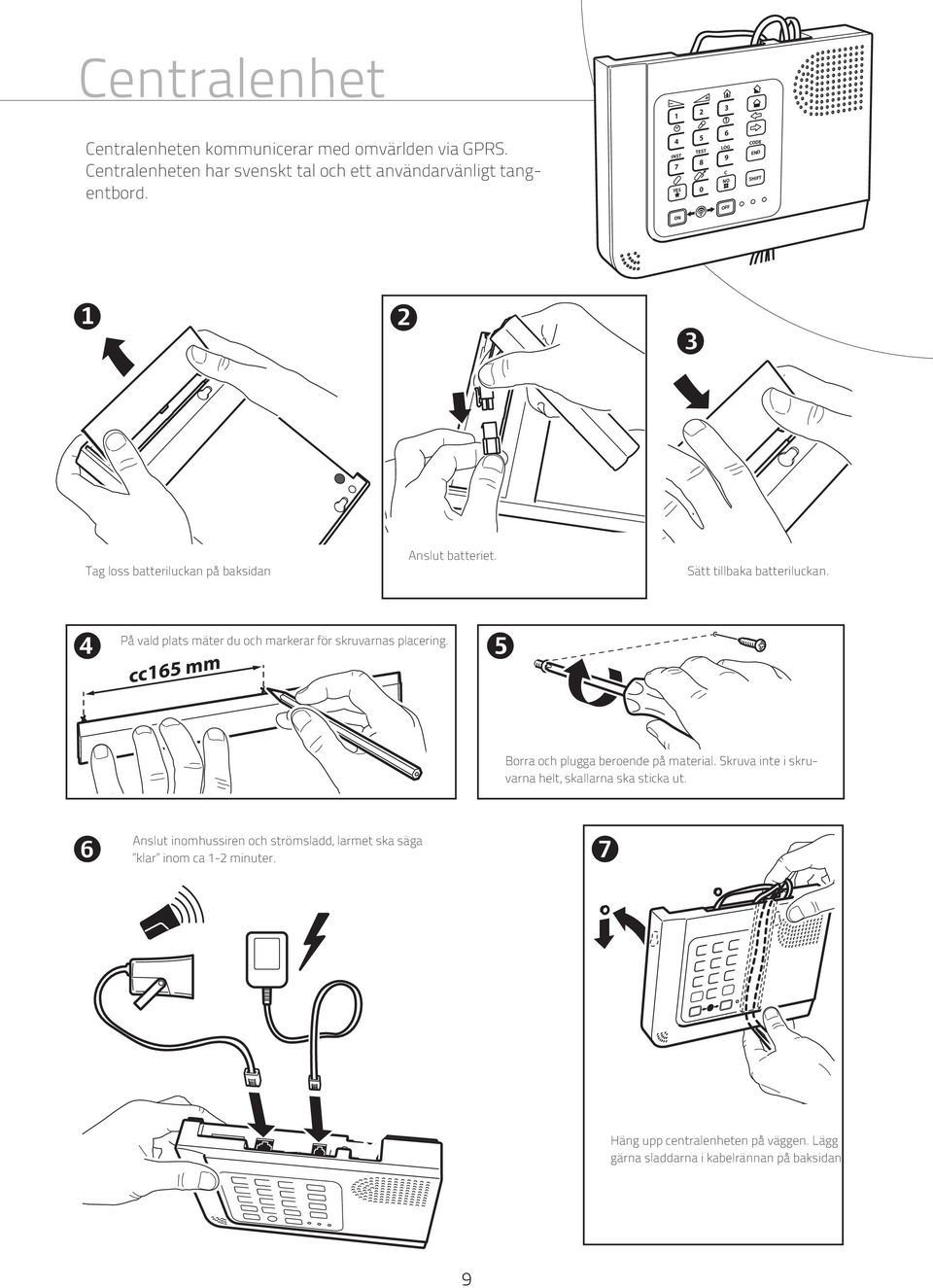

9 Centralenhet Centralenheten kommunicerar med omvärlden via GPRS. Centralenheten har svenskt tal och ett användarvänligt tangentbord. INST YES TEST LOG END C NO SHIFT OFF ON Tag loss batteriluckan på baksidan Anslut batteriet. Sätt tillbaka batteriluckan. På vald plats mäter du och markerar för skruvarnas placering. cc mm Borra och plugga beroende på material. Skruva inte i skruvarna helt, skallarna ska sticka ut. Anslut inomhussiren och strömsladd, larmet ska säga klar inom ca - minuter. Häng upp centralenheten på väggen. Lägg gärna sladdarna i kabelrännan på baksidan.

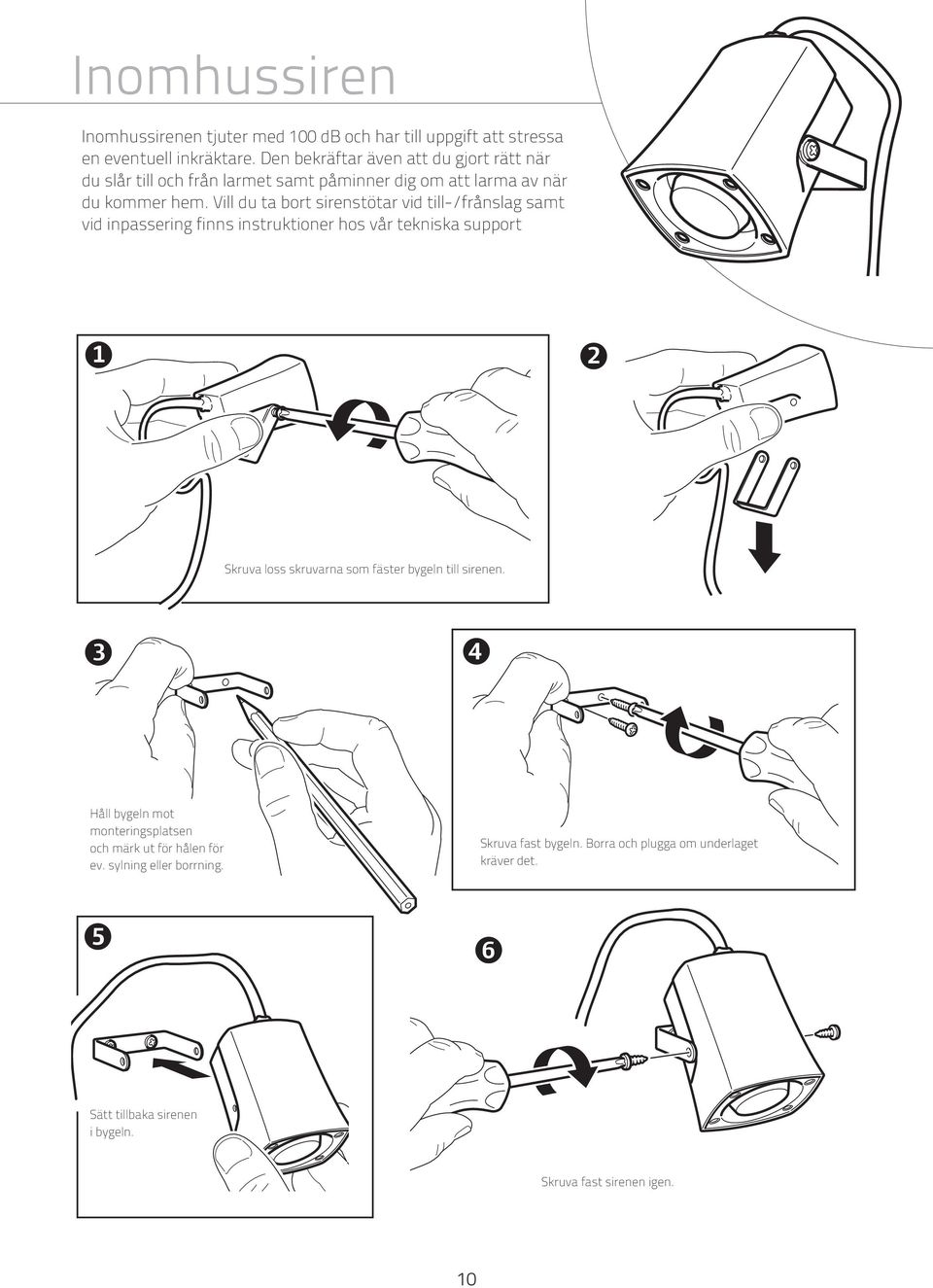

10 Inomhussiren Inomhussirenen tjuter med db och har till uppgift att stressa en eventuell inkräktare. Den bekräftar även att du gjort rätt när du slår till och från larmet samt påminner dig om att larma av när du kommer hem. Vill du ta bort sirenstötar vid till-/frånslag samt vid inpassering finns instruktioner hos vår tekniska support Skruva loss skruvarna som fäster bygeln till sirenen. Håll bygeln mot monteringsplatsen och märk ut för hålen för ev. sylning eller borrning. Skruva fast bygeln. Borra och plugga om underlaget kräver det. Sätt tillbaka sirenen i bygeln. Skruva fast sirenen igen.

11 Magnetkontakt En magnetkontakt består av två delar, den ena monteras på dörren och den andra på dörrkarmen. En magnetkontakt kan vara aktiverad när du är hemma, ett så kallat skalskydd. Magnetkontakten kan även placeras i fönster. Det spelar ingen roll vilken del som monteras på dörr respektive karm men avståndet/glipan får inte överstiga mm. Lock Magnet Testknapp Lysdiod Kontaktdosa Dörrblad Håll upp delarna på plats med dörren stängd för att se en bra placering. Karm Ta bort locket från magneten och märk ut för hålen för ev. sylning eller borrning. Skruva dit magneten och sätt tillbaka locket. Obs Notera vilken sida av kontaktdosan magneten ska sitta på. Borra och plugga vid behov. Ta isär kontaktdosan Märk ut för hålen för ev. sylning eller borrning. Skruva kontaktdosans bakstycke på plats. Borra och plugga om underlaget kräver det. OBS Skruva inte för hårt. Plasten kan då vrida sig så att kontaktdosan inte fäster ordentligt. På kontaktdosan: Drag bort plastfilmen mellan batteriet och stiftet så att stiftet får kontakt. Sätt fast kontaktdosan på bakstycket.

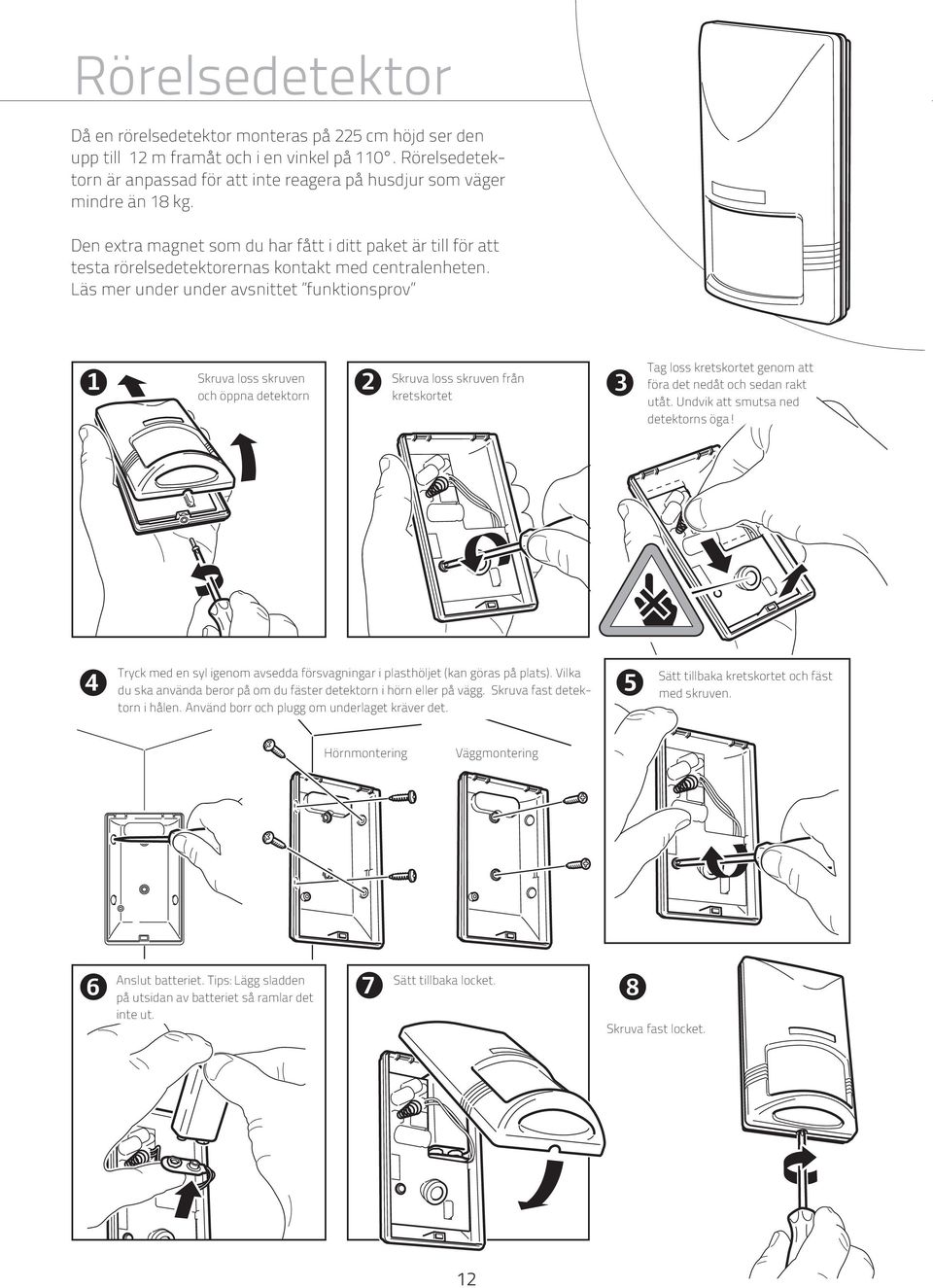

12 Rörelsedetektor Då en rörelsedetektor monteras på cm höjd ser den upp till m framåt och i en vinkel på. Rörelsedetektorn är anpassad för att inte reagera på husdjur som väger mindre än kg. Den extra magnet som du har fått i ditt paket är till för att testa rörelsedetektorernas kontakt med centralenheten. Läs mer under under avsnittet funktionsprov Skruva loss skruven och öppna detektorn Skruva loss skruven från kretskortet Tag loss kretskortet genom att föra det nedåt och sedan rakt utåt. Undvik att smutsa ned detektorns öga Tryck med en syl igenom avsedda försvagningar i plasthöljet (kan göras på plats). Vilka du ska använda beror på om du fäster detektorn i hörn eller på vägg. Skruva fast detektorn i hålen. Använd borr och plugg om underlaget kräver det. Sätt tillbaka kretskortet och fäst med skruven. Hörnmontering Väggmontering Anslut batteriet. Tips: Lägg sladden på utsidan av batteriet så ramlar det inte ut. Sätt tillbaka locket. Skruva fast locket.

13 Manöverpanel Test Install Manöverpanelen monteras direkt innanför entrédörren och slår till eller från larmet med en fyrsiffrig kod. Manöverpanelen är utrustad med kontaktlarm, samt har möjlighet till olika koder för olika användare. Det går bra att komplettera med flera manöverpaneler om du har flera entréer. Tryck försiktigt in mejseln, lyft locket och ta bort det genom att lossa det i överkant. Håll bakstycket på plats och märk ut för eventuell sylning eller borrning. Skruva fast bakstycket. Borra och plugga om underlaget kräver det. På locket: Drag bort plastfilmen mellan batteriet och stiftet så att stiftet får kontakt. När du sätter tillbaka locket: Var noga med att sabotagefjädern träffar avsett hål mot väggunderlag. Sätt tillbaka locket genom att hänga på det i överkant och sedan vika in det.

14 Fjärrkontroll För enkelt till- och frånslag; en knapptryckning på fjärrkontrollen räcker för att slå till eller från larmet. Du kan även aktivera skalskydd samt kontaktlarm. Fjärrkontrollens räckvidd beror på miljön i huset. Batteriet i fjärrkontrollen räcker till ca knapptryckningar. När batteriet är slut kan du inte själv byta batteri, istället ersätts du med en ny fjärrkontroll under förusättning att du fortfarande är avtalskund. Grupp (skalskydd) Ett tryck på fjärrkontrollens streckade knapp låst hänglås aktiverar grupp. Som standard är dina magnetkontakter (om du har några) i grupp. Det betyder att du kan ha dina dörrar och fönster larmade men rörelsedetektorerna avlarmade så att du kan röra dig fritt i huset ett s.k skalskydd. Kontaktlarm Om den röda knappen trycks in två gånger (ej att jämföra med dubbelklick på en dators mus) startar uppringning till din larmcentral som vidtar överenskommen åtgärd. Larm av Larm på Ett tryck på fjärrkontrollens knapp låst hänglås aktiverar hela anläggningen, (både eventuella magnetkontakter och rörelsedetektorer). Ett tryck på fjärrkontrollens knapp öppet hänglås (grönt) avaktiverar hela anläggningen. Viktigt att tänka på: Fjärrkontrollen slår av och på larmet utan att en användare behöver kunna koden. Därför är det viktigt att du alltid förvarar fjärrkontrollen på en säker plats. Förvara den inte med och märk den inte med något som visar var larmplatsen är belägen om du skulle tappa den.

15 Rökdetektor Många bränder börjar med rökutveckling. Vår rökdetektor använder en optisk teknik vilket innebär att den ser rök. Rökdetektorn ger dig möjligheten att åtgärda en ev rökutveckling innan det är för sent. Rökdetektorn ger larm oavsett om ditt hemlarm är tilleller frånslaget vid tillfället. Skruva loss takfästet från rökdetektorn genom att skruva motsols. Håll takfästet på plats och märk ut för ev. sylning eller borrning och pluggning. Anslut batteriet till rökdetektorn. Skruva fast takfästet. Använd plugg om underlaget kräver det. Sätt i batteriet i avsett utrymme. Se till att takfästets hakar träffar avsedda hål på rökdetektorn. Tryck mot taket och skruva medsols för att fästa.

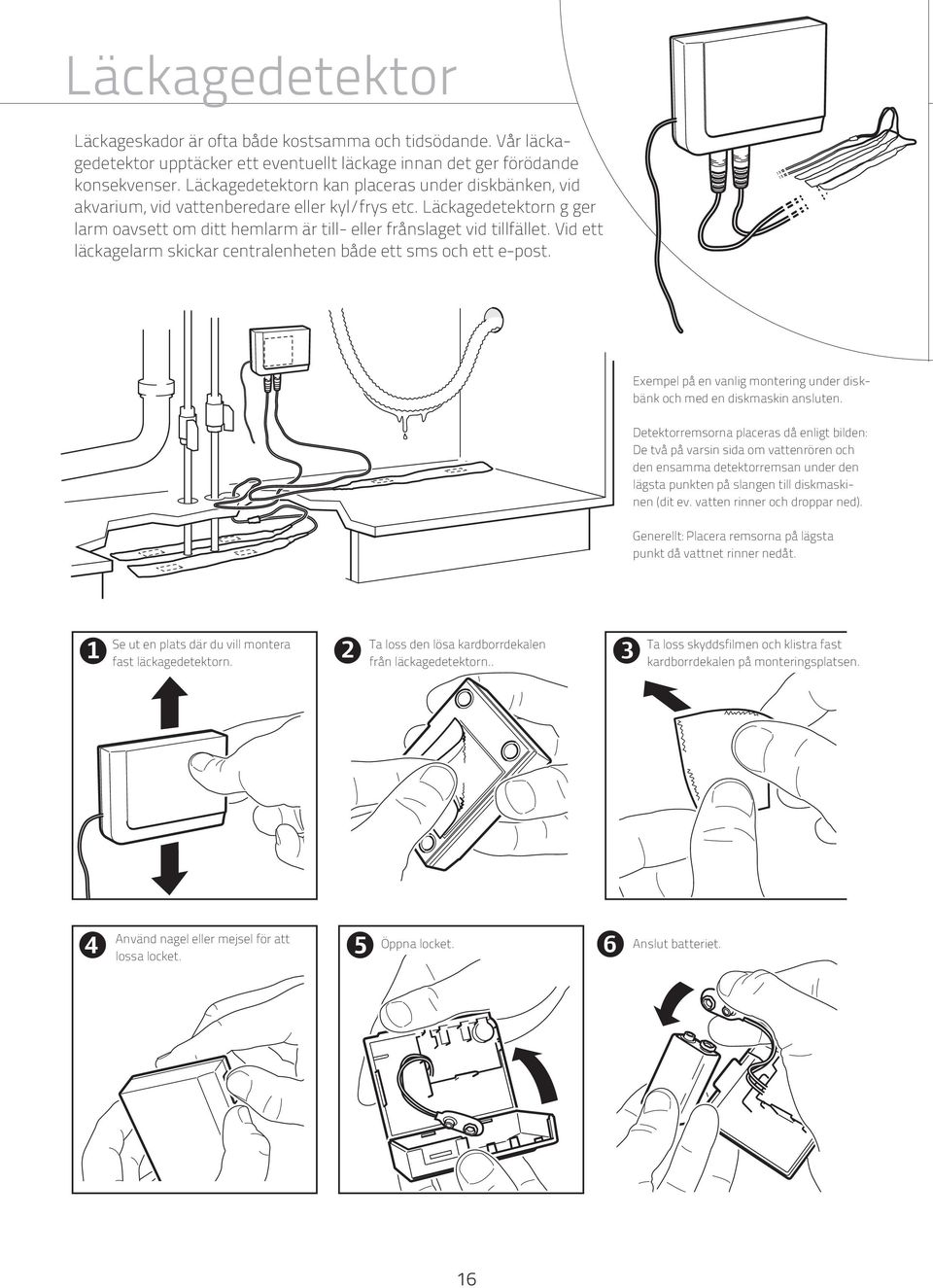

16 Läckagedetektor Läckageskador är ofta både kostsamma och tidsödande. Vår läckagedetektor upptäcker ett eventuellt läckage innan det ger förödande konsekvenser. Läckagedetektorn kan placeras under diskbänken, vid akvarium, vid vattenberedare eller kyl/frys etc. Läckagedetektorn g ger larm oavsett om ditt hemlarm är till- eller frånslaget vid tillfället. Vid ett läckagelarm skickar centralenheten både ett sms och ett e-post. Exempel på en vanlig montering under diskbänk och med en diskmaskin ansluten. Detektorremsorna placeras då enligt bilden: De två på varsin sida om vattenrören och den ensamma detektorremsan under den lägsta punkten på slangen till diskmaskinen (dit ev. vatten rinner och droppar ned). Generellt: Placera remsorna på lägsta punkt då vattnet rinner nedåt. Se ut en plats där du vill montera fast läckagedetektorn. Ta loss den lösa kardborrdekalen från läckagedetektorn.. Ta loss skyddsfilmen och klistra fast kardborrdekalen på monteringsplatsen. Använd nagel eller mejsel för att lossa locket. Öppna locket. Anslut batteriet.

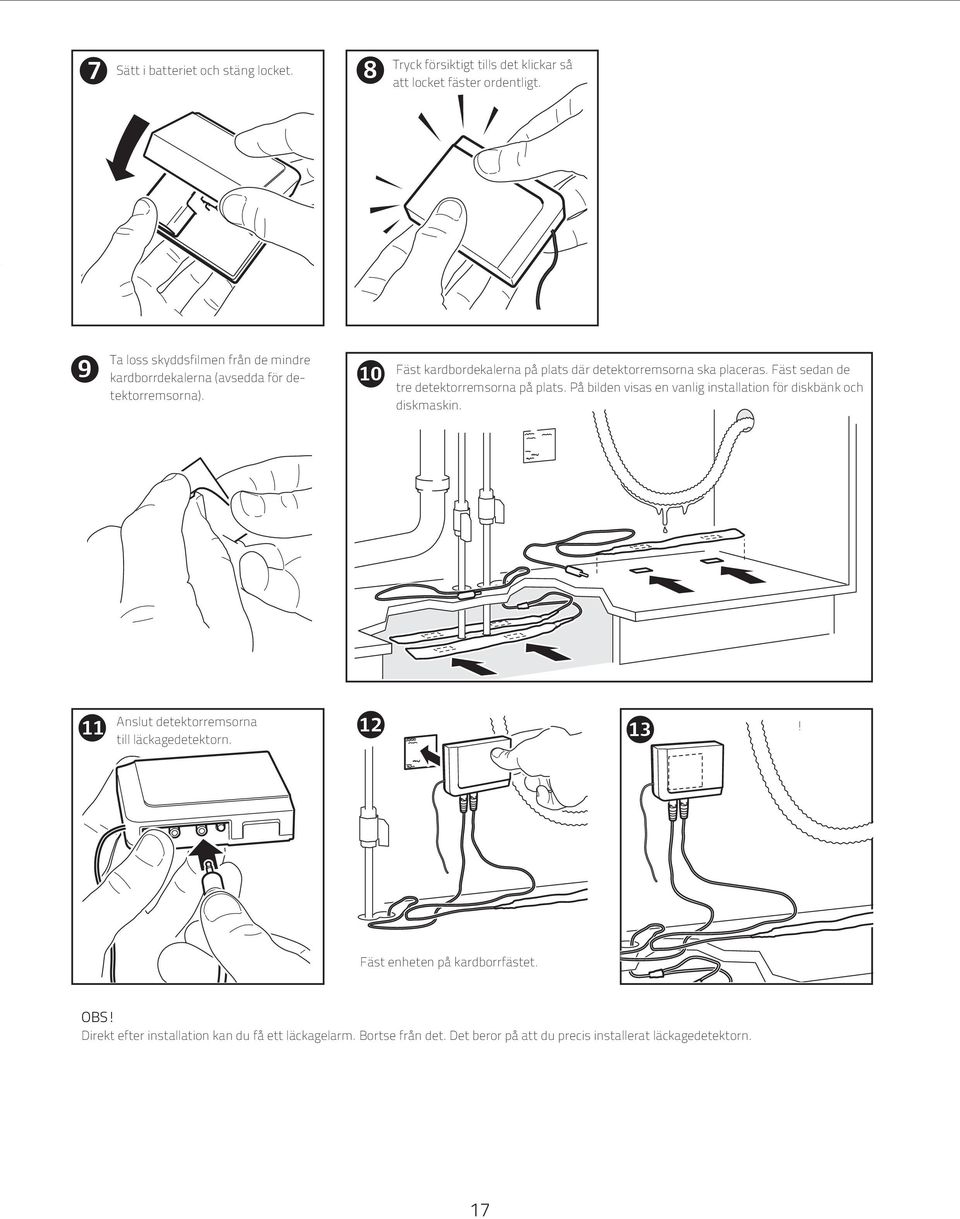

17 Sätt i batteriet och stäng locket. Tryck försiktigt tills det klickar så att locket fäster ordentligt. Ta loss skyddsfilmen från de mindre kardborrdekalerna (avsedda för detektorremsorna). Fäst kardbordekalerna på plats där detektorremsorna ska placeras. Fäst sedan de tre detektorremsorna på plats. På bilden visas en vanlig installation för diskbänk och diskmaskin. Anslut detektorremsorna till läckagedetektorn. Fäst enheten på kardborrfästet. OBS Direkt efter installation kan du få ett läckagelarm. Bortse från det. Det beror på att du precis installerat läckagedetektorn.

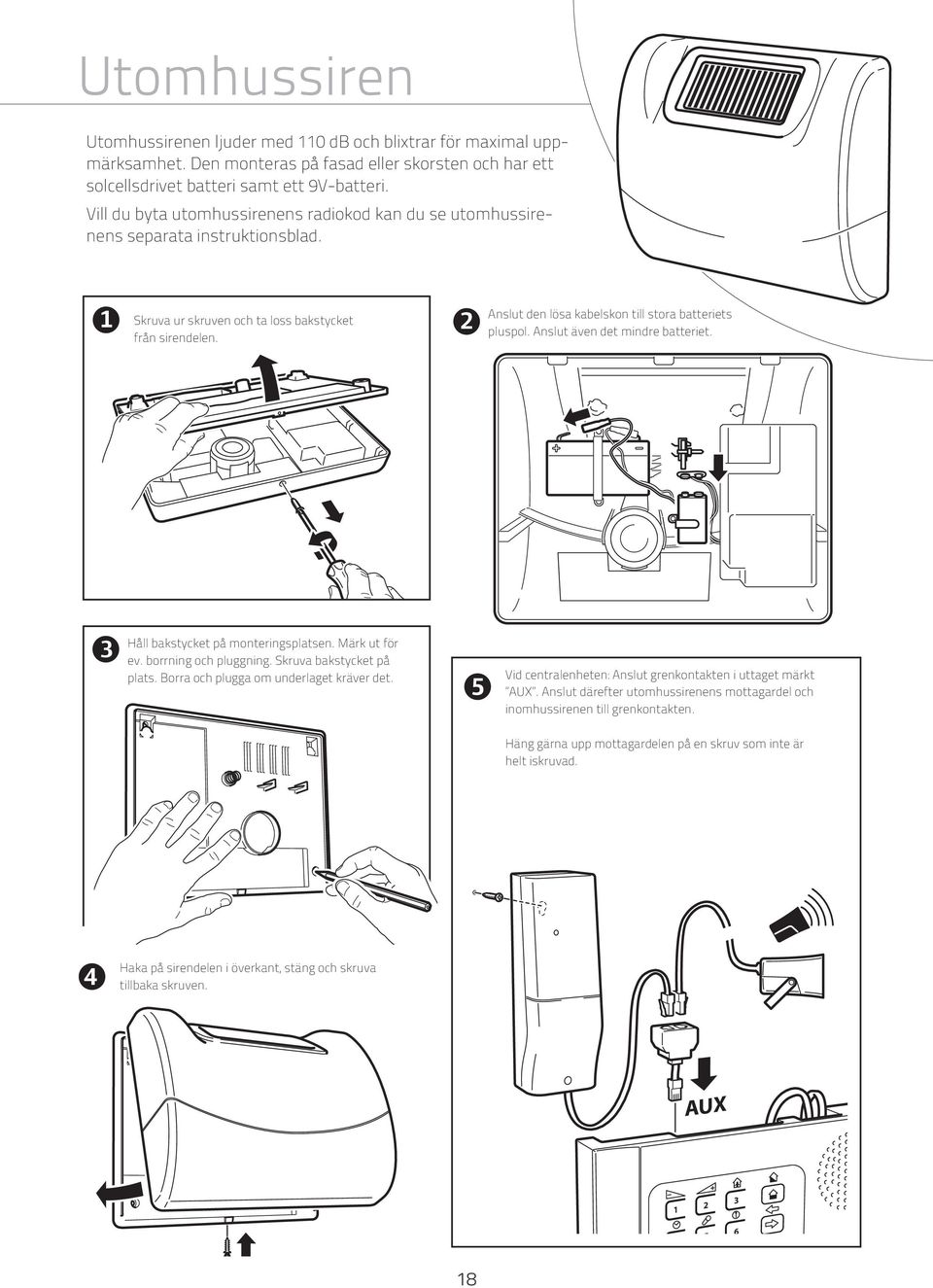

18 Utomhussiren Utomhussirenen ljuder med db och blixtrar för maximal uppmärksamhet. Den monteras på fasad eller skorsten och har ett solcellsdrivet batteri samt ett V-batteri. Vill du byta utomhussirenens radiokod kan du se utomhussirenens separata instruktionsblad. Skruva ur skruven och ta loss bakstycket från sirendelen. Anslut den lösa kabelskon till stora batteriets pluspol. Anslut även det mindre batteriet. Håll bakstycket på monteringsplatsen. Märk ut för ev. borrning och pluggning. Skruva bakstycket på plats. Borra och plugga om underlaget kräver det. Vid centralenheten: Anslut grenkontakten i uttaget märkt AUX. Anslut därefter utomhussirenens mottagardel och inomhussirenen till grenkontakten. Häng gärna upp mottagardelen på en skruv som inte är helt iskruvad. Haka på sirendelen i överkant, stäng och skruva tillbaka skruven. AUX INST TEST LOG END

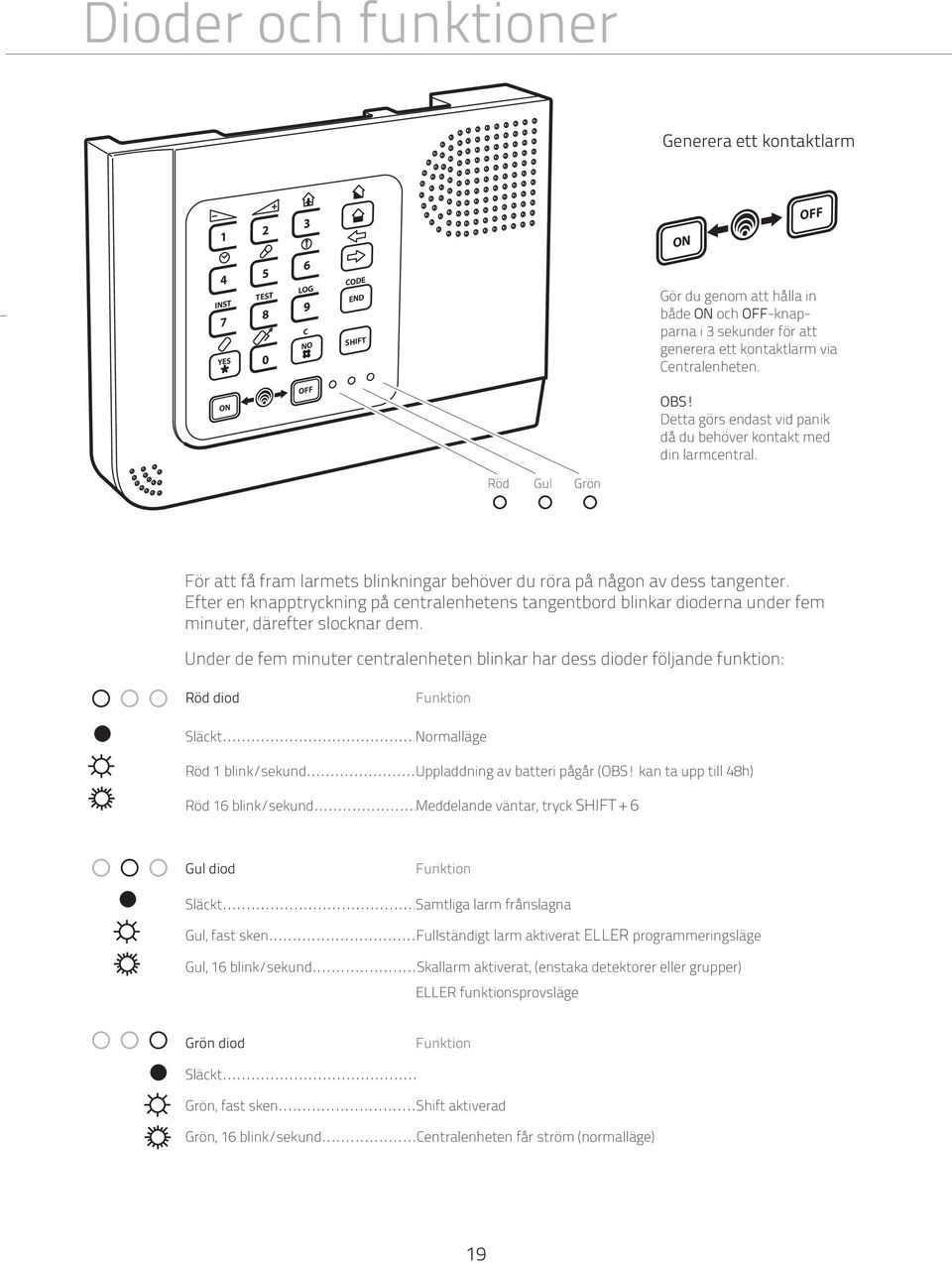

19 Dioder och funktioner INST TEST LOG Generera ett kontaktlarm YES C END NO SHIFT ON OFF INST YES TEST LOG END C NO SHIFT Gör du genom att hålla in både ON och OFF-knapparna i sekunder för att generera ett kontaktlarm via Centralenheten. ON OFF OBS Detta görs endast vid panik då du behöver kontakt med din larmcentral. Röd Gul Grön För att få fram larmets blinkningar behöver du röra på någon av dess tangenter. Efter en knapptryckning på centralenhetens tangentbord blinkar dioderna under fem minuter, därefter slocknar dem. Under de fem minuter centralenheten blinkar har dess dioder följande funktion: Röd Röd diod diod diod Funktion Släckt Släckt Röd diod Normalläge Normalläge Funktion Släckt...Normalläge Röd Röd Släckt blink/sekund blink/sekund Uppladdning Uppladdning Normalläge av av batteri batteri pågår pågår (OBS (OBS Kan Kan ta ta lång lång tid) tid) blink/sekund...uppladdning av batteri pågår (OBS kan ta upp till h) Röd, Röd, blink/sekund Meddelande Meddelande väntar, väntar, av batteri tryck tryck pågår SHIFT SHIFT (OBS + Kan ta lång tid) Röd Röd, blink/sekund...meddelande blink/sekund Meddelande väntar, väntar, tryck tryck SHIFT SHIFT + + Gul Gul diod diod Funktion Funktion diod Släckt Släckt Gul diod Samtliga Samtliga larm larm avaktiverade avaktiverade Röd diod Funktion Släckt...Samtliga larm frånslagna Gul, Gul, fast fast sken sken Fullständigt Fullständigt Samtliga larm larm aktiverat aktiverat ELLER ELLER Programmeringsläge Programmeringsläge Släckt Normalläge larm avaktiverade Gul, fast fast sken...fullständigt Skallarm Skallarm aktiverat, aktiverat, larm larm aktiverat (enstaka (enstaka ELLER ELLER programmeringsläge detektorer detektorer Programmeringsläge eller eller grupper) grupper) Röd blink/sekund Gul, blink/sekund...skallarm ELLER ELLER Uppladdning Funktionsprovsläge Funktionsprovsläge av batteri pågår (OBS Kan ta lång tid) Gul, blink/sekund Skallarm aktiverat, aktiverat, (enstaka (enstaka detektorer detektorer Röd, Meddelande väntar, tryck SHIFT eller grupper) + eller grupper) ELLER Funktionsprovsläge ELLER funktionsprovsläge Grön diod diod Funktion Gul Släckt... Grön diod Funktion diod Röd diod - Funktion Funktion Grön, Grön, Släckt Samtliga larm avaktiverade fast fast fast Släckt sken...shift sken Shift Shift - aktiverad aktiverad Normalläge Gul, Centralenhet Centralenhet Grön, fast sken Fullständigt larm aktiverat ELLER Programmeringsläge fast Röd sken blink/sekund Shift aktiverad Uppladdning spänningssatt spänningssatt av batteri pågår (OBS Kan ta lång tid) Gul, blink/sekund...centralenheten blink/sekund Skallarm aktiverat, får (enstaka detektorer eller grupper) ström (normalläge) Grön, Röd, blink/sekund Centralenhet ELLER Meddelande Funktionsprovsläge spänningssatt väntar, tryck SHIFT + OBS OBS Gröna Gröna lampan lampan blinkar blinkar gånger/sek gånger/sek i normalläge. normalläge. OBS Gröna lampan blinkar gånger/sek i normalläge. Gul diod Grön diod Funktion Funktion Släckt Släckt - Samtliga larm avaktiverade Gul, fast sken Fullständigt Grön, Gul, fast sken blink/sekund Shift Skallarm larm aktiverat ELLER Programmeringsläge aktiveradaktiverat, (enstaka detektorer eller grupper)

20 Funktionsprov Det kan vara bra att vara två när man ska utföra funktionsprov. Om du inte hör centralenheten därifrån enheterna finns monterade kan en person lyssna av centralenheten och den andra utföra de manuella testerna. Din fjärrkontroll funktionstestar du genom att slå till och från ditt inbrottslarm. Beroende på enhet, gör följande: INST YES TEST LOG END C NO SHIFT OFF Manöverpanel Kontrolleras genom ett tryck på TEST/INSTALL Test Install Test Install Magnetkontakt Kontrolleras genom ett tryck på den grå knappen (se bild) ON ST YES ON TEST LOG NO Tryck SHIFT + på centralenheten: Gör detta OFF för varje enhet du provar. Centralenheten svarar funktionsprov och centralenhetens gula diod ska blinka snabbt. C END Kontrollera därefter den enhet du ska prova. Rörelsedetektor Kontrolleras genom att den testmagnet som medföljde leveransen läggs emot den sida på rörelsedetektorn där det står Place magnet here. Rörelsedetektorn ska ge ett blått sken när magneten läggs emot. Svaret från central-enheten bör bli : Funktion normal detektor nummer <kod> ELLER om du testar manöverpanelen: Funktion normal fjärrkontroll nummer <kod> Vid annat eller uteblivet svar: var god kontakta teknisk support. OBS Med <kod> avses här den radiokod/code som enheten har på ditt Datablad. Rökdetektor Kontrolleras genom tryck på den stora knappen. OBS Släpp så fort rökdetektorn börjar tjuta, centralenheten ska reagera inom sekuner Läckagedetektor Kontrolleras genom ett tryck på läckagedetektorns svarta testknapp (se bild).

21 Kontroll av GPRS-täckning För att GPRS-sändaren i din centralenhet ska fungera är det viktigt att den har kontakt med GPRS-nätet. T LOG Kontrollera genom att: END INST TEST LOG Väl inne i installationsläget trycker du: END C Tryck NO OFF SHIFT + Tryck in din YESinstallationskod NO som finns på ditt datablad, centralenheten säger Installerad aktiverad Du har nu loggat in i vad som kallas installationsläge. ON OFF C SHIFT + Du kommer att få olika blinkningar beroende på din GPRS-sändares täckning. Vad blinkningarna betyder beskrivs nedan. INST YES TEST LOG END C NO SHIFT ON OFF Röd Gul Grön Beroende på din täckning blinkar dina dioder på olika sätt. Det är endast den gröna diodens blink du ska hålla koll på när du genomför täckningstestet. Den röda och den gula diodens blink innebär att centralenheten kopplar upp sig mot GPRS-nätet. Tänk på att täckningskontrollen visas flera gånger, status på din täckning visas i sekvenser om en halv sekund. Totalt kan din täckning visas i fyra sekvenser, det är antalet blink per sekvens som ger status för din täckning. Ett blink från grön diod: Byt placering och utför nytt test, din täckning är otillfredsställande. Två blink från grönd diod: Din täckning fungerar men är inte optimal. Tre blink från grön diod: Du har fullgod täckning. Fyra blink från grön diod: Du har full täckning.

22 Byta kod centralenhet För att slå till och från ditt larm behöver du använda dig av koder. Du behöver en kod till din centralenhet, den kallas för huvudanvändarkod. Du behöver även en kod till din manöverpanel. Använd gärna samma kod till både centralenheten och manöverpanelen. Det underlättar handhavandet. ST Byta kod på centralenheten Centralenhetens huvudanvändarkod, används vid manövre- ring via centralenheten. Denna bör du byta till en personlig kod. Kodbytet genomför du när centralenheten är i normalläge. Vid leverans är centralenhetens kod, den byter du LOG till en personlig END fyrsiffrig kod: INST YES TEST Viktigt Kontrollera att centralenheten har godkänt din nya huvudanvändarkod genom att trycka: LOG END C NO SHIFT INSTC TEST NO Tryck SHIFT LOG därefter END enheten säger ON Ange OFF enheten säger Ange kod. Ange nya koden. TEST YES OFF ON kod, tryck då, C enheten säger Ange ny kod NO SHIFT slå då din nya kod enheten säger Upprepa ny kod. Upprepa därefter OFF koden. Enheten säger Kvittera med END LOG Tryck då END. Enheten svarar Utfört Rösten kommer att bekräfta om den accepterat din nya kod, genom att säga larm från. Eller om den nya koden EJ har accepterats genom att säga fel kod. Vid fel kod, byt åter från till den kod du från början önskade. C NO SHIFT OFF INST TEST LOG END YES C NO SHIFT ON OFF Centralenhetens tangentbord
