1 ETA-godkända och CE-märkta produkter Würth Brandtätningsprodukter Teknisk information

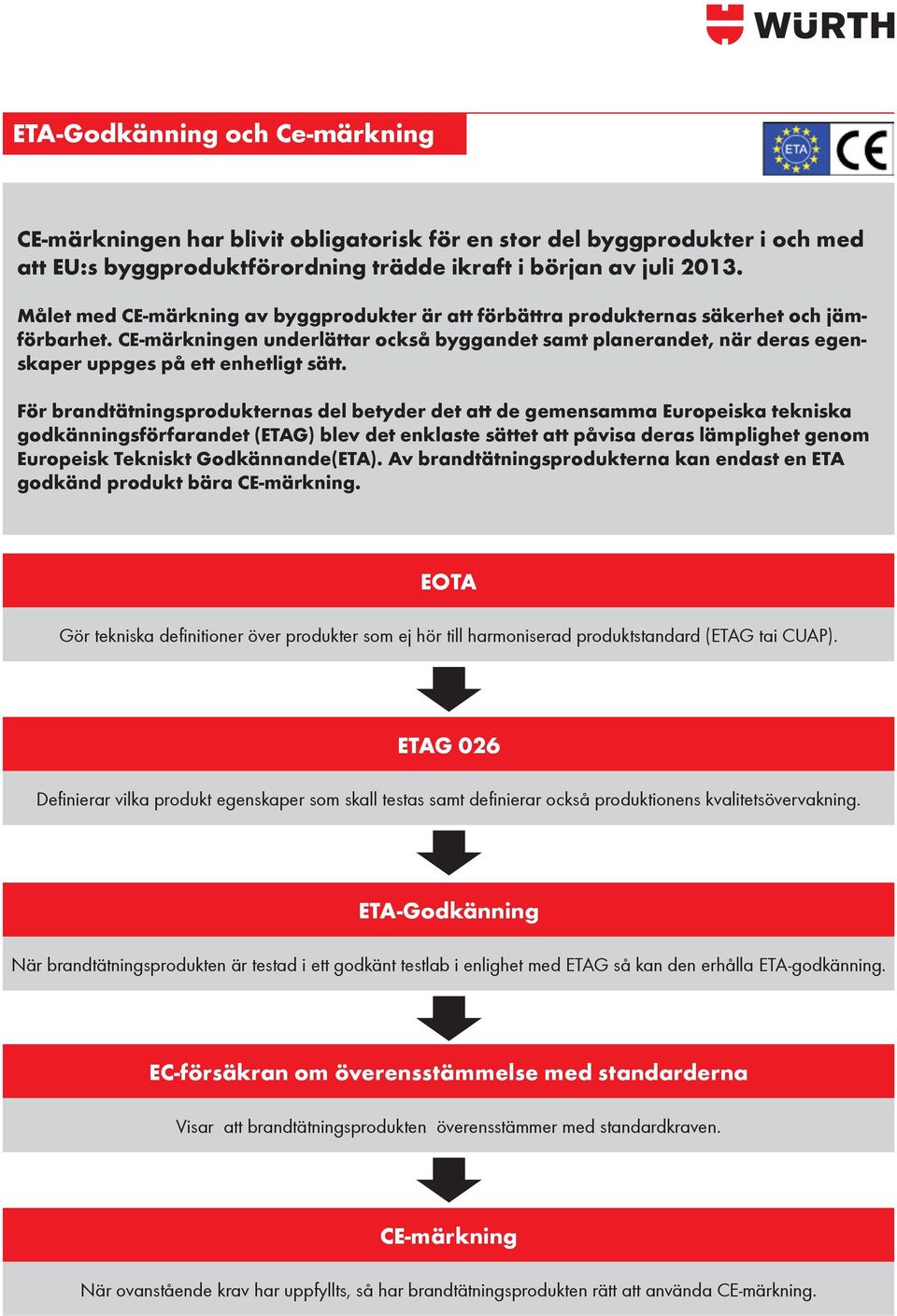

2 ETA-Godkänning och Ce-märkning CE-märkningen har blivit obligatorisk för en stor del byggprodukter i och med att EU:s byggproduktförordning trädde ikraft i början av juli Målet med CE-märkning av byggprodukter är att förbättra produkternas säkerhet och jämförbarhet. CE-märkningen underlättar också byggandet samt planerandet, när deras egenskaper uppges på ett enhetligt sätt. För brandtätningsprodukternas del betyder det att de gemensamma Europeiska tekniska godkänningsförfarandet (ETAG) blev det enklaste sättet att påvisa deras lämplighet genom Europeisk Tekniskt Godkännande(ETA). Av brandtätningsprodukterna kan endast en ETA godkänd produkt bära CE-märkning. EOTA Gör tekniska definitioner över produkter som ej hör till harmoniserad produktstandard (ETAG tai CUAP). ETAG 026 Definierar vilka produkt egenskaper som skall testas samt definierar också produktionens kvalitetsövervakning. ETA-Godkänning När brandtätningsprodukten är testad i ett godkänt testlab i enlighet med ETAG så kan den erhålla ETA-godkänning. EC-försäkran om överensstämmelse med standarderna Visar att brandtätningsprodukten överensstämmer med standardkraven. CE-märkning När ovanstående krav har uppfyllts, så har brandtätningsprodukten rätt att använda CE-märkning.

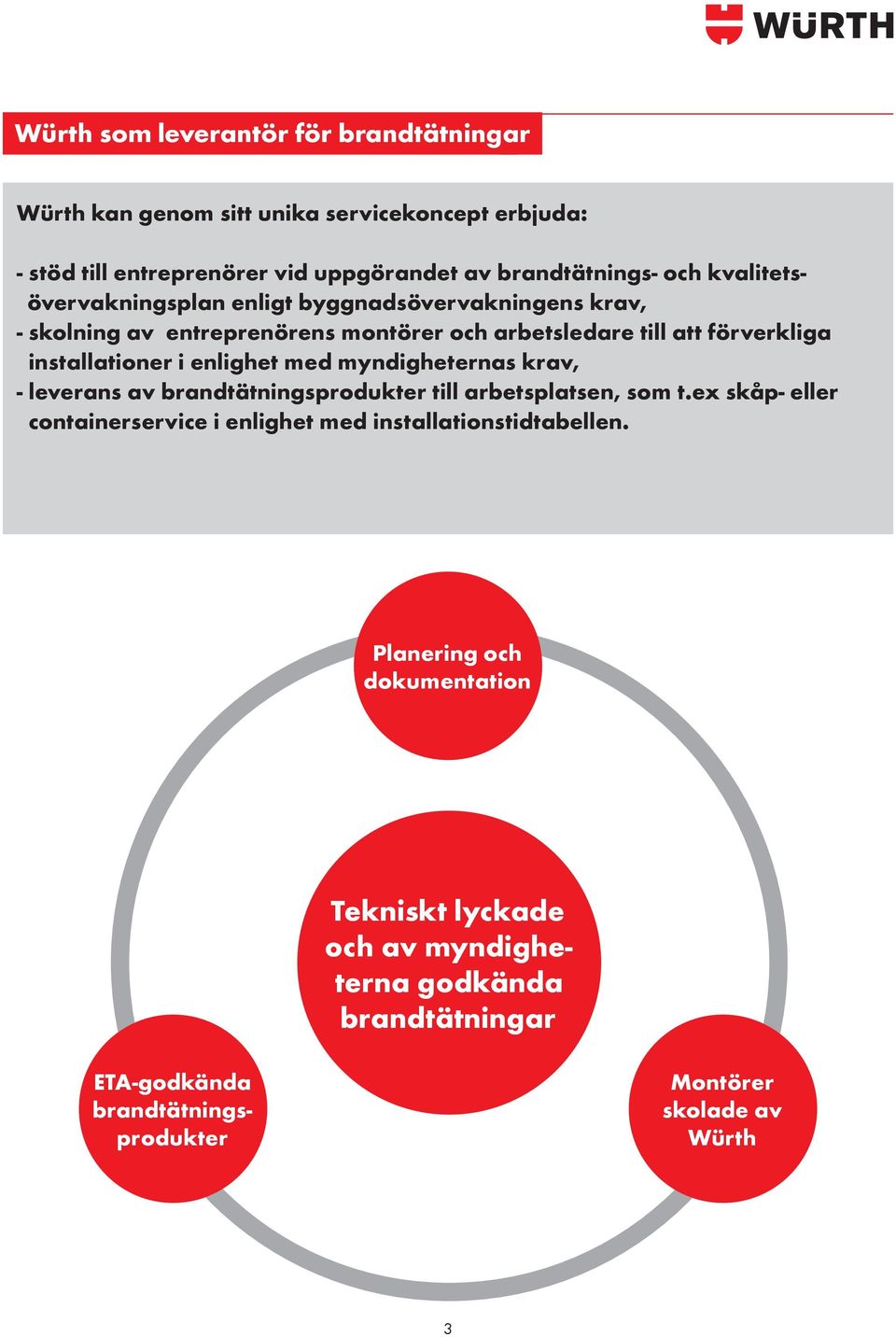

3 Würth som leverantör för brandtätningar Würth kan genom sitt unika servicekoncept erbjuda: - stöd till entreprenörer vid uppgörandet av brandtätnings- och kvalitetsövervakningsplan enligt byggnadsövervakningens krav, - skolning av entreprenörens montörer och arbetsledare till att förverkliga installationer i enlighet med myndigheternas krav, - leverans av brandtätningsprodukter till arbetsplatsen, som t.ex skåp- eller containerservice i enlighet med installationstidtabellen. Planering och dokumentation Tekniskt lyckade och av myndigheterna godkända brandtätningar ETA-godkända brandtätningsprodukter Montörer skolade av Würth 3

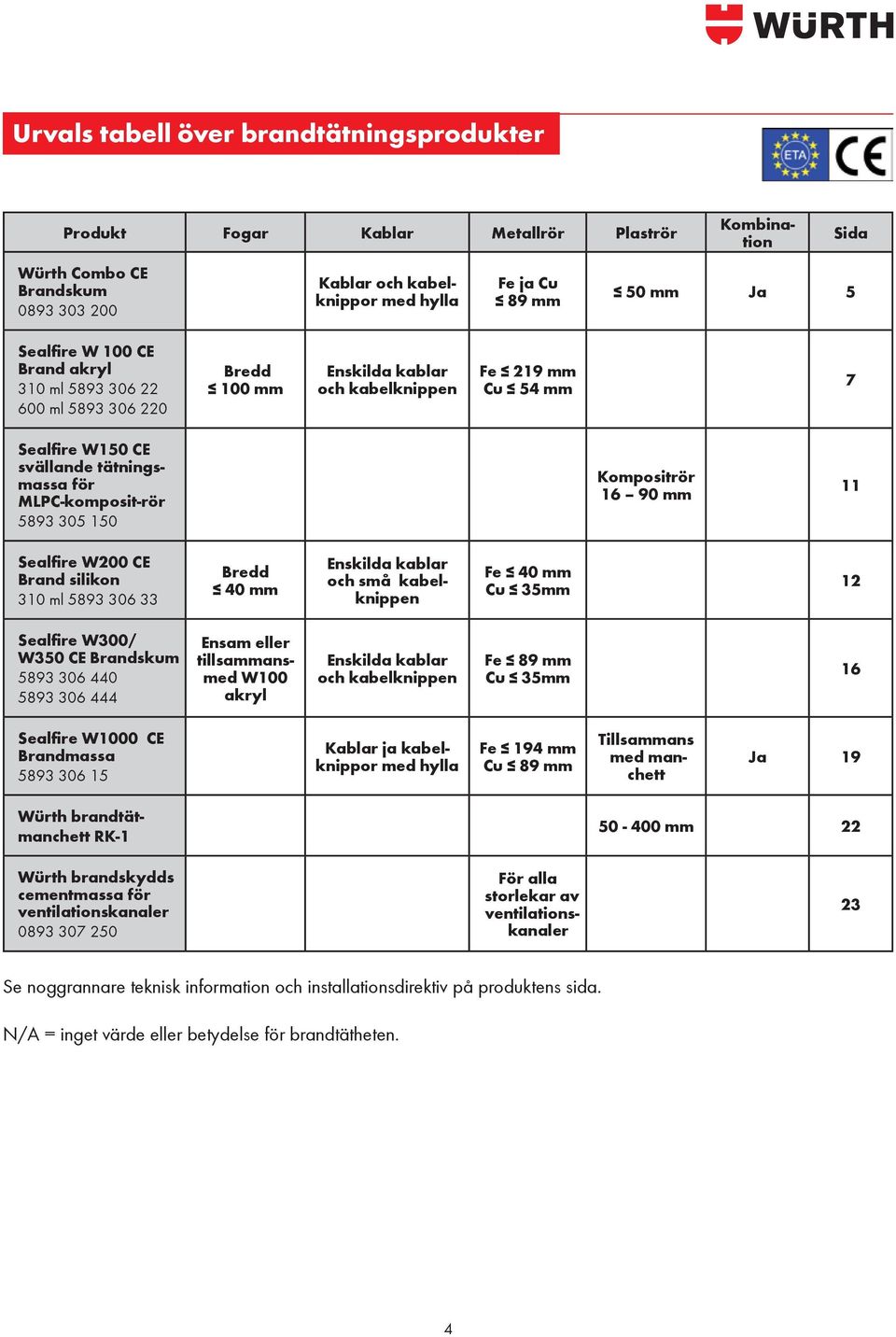

4 Urvals tabell över brandtätningsprodukter Produkt Fogar Kablar Metallrör Plaströr Würth Combo CE Brandskum Kablar och kabelknippor med hylla Fe ja Cu 89 mm Kombination Sida 50 mm Ja 5 Sealfire W 100 CE Brand akryl 310 ml ml Bredd 100 mm Enskilda kablar och kabelknippen Fe 219 mm Cu 54 mm 7 Sealfire W150 CE svällande tätningsmassa för MLPC-komposit-rör Kompositrör mm 11 Sealfire W200 CE Brand silikon 310 ml Bredd 40 mm Enskilda kablar och små kabelknippen Fe 40 mm Cu 35mm 12 Sealfire W300/ W350 CE Brandskum Ensam eller tillsammansmed W100 akryl Enskilda kablar och kabelknippen Fe 89 mm Cu 35mm 16 Sealfire W1000 CE Brandmassa Kablar ja kabelknippor med hylla Fe 194 mm Cu 89 mm Tillsammans med manchett Ja 19 Würth brandtätmanchett RK-1 Würth brandskydds cementmassa för ventilationskanaler För alla storlekar av ventilationskanaler mm Se noggrannare teknisk information och installationsdirektiv på produktens sida. N/A = inget värde eller betydelse för brandtätheten. 4

5 Würth Combo CE Brandskum ETA-godkänd brandtätningsskum (ETA-11/0206) 5 2 komponents PU-baserat brand- tätningsskum avsedd för kabel-, kabelhyll-, metallrörs-, plaströrs- och kombinerade genomföringars tätning ända upp till klass 120 (kombinerad- genomföring 90). Kablar i skyddsrör kan också brandtätas. Väggkonstruktioner från 100 mm och golvkonstruktioner från 150 mm uppåt. En snabb och enkel produkt installation: Inget efterarbete med kablars ytbehandling Skummet blir efter torkandet elastiskt, vilket även möjliggör en lätt efterinstallation av kablar. Övermålningsbar. Helt dammfri installation. PE- ja PVC-rör upp till 50 mm utan manschett. Färg Rödbrun Lagringstemperatur +5 C +30 C Mängd ca 2,1 L färdigt skum Arbetstemperatur +20 C +25 C Kan beskäras Ca 2min efter installation Brukstemperatur 80 C Brandtätningens långtids-hållbarhet 10 år enligteta-11/ Würth Combo CE Brandskum Ljudisolering 66 db (EN ISO 717-1) Würth Combo Fire: Genomföringar i väggar och tak Isolerings- Brandklass Öppning Yttre diameter tjocklek tjocklek Vägg- Massans Genomföring Isolering tjocklek Rör isolering max. 450 X X 450 Obrännbara rör (gjutjärn, koppar, stål) Obrännbara rör (gjutjärn, koppar, stål) 54 mm Stenull* 30 mm 89 mm Armaflex 35 mm - 41,5 mm Utan isolering Ø 28mm Ø 28mm 650mm eristys Utan isolering Ø 28 mm Ø 28mm 500 mm isolering 450 X 450 PVC / PE 50 mm 1, N/A N/A Utan X 450 * Stenull 90 kg/m3 Kablar, också tillsammans med kabelhylla Kabel 80 mm Kabelknippe 100 mm Mantel 200 N/A N/A Utan

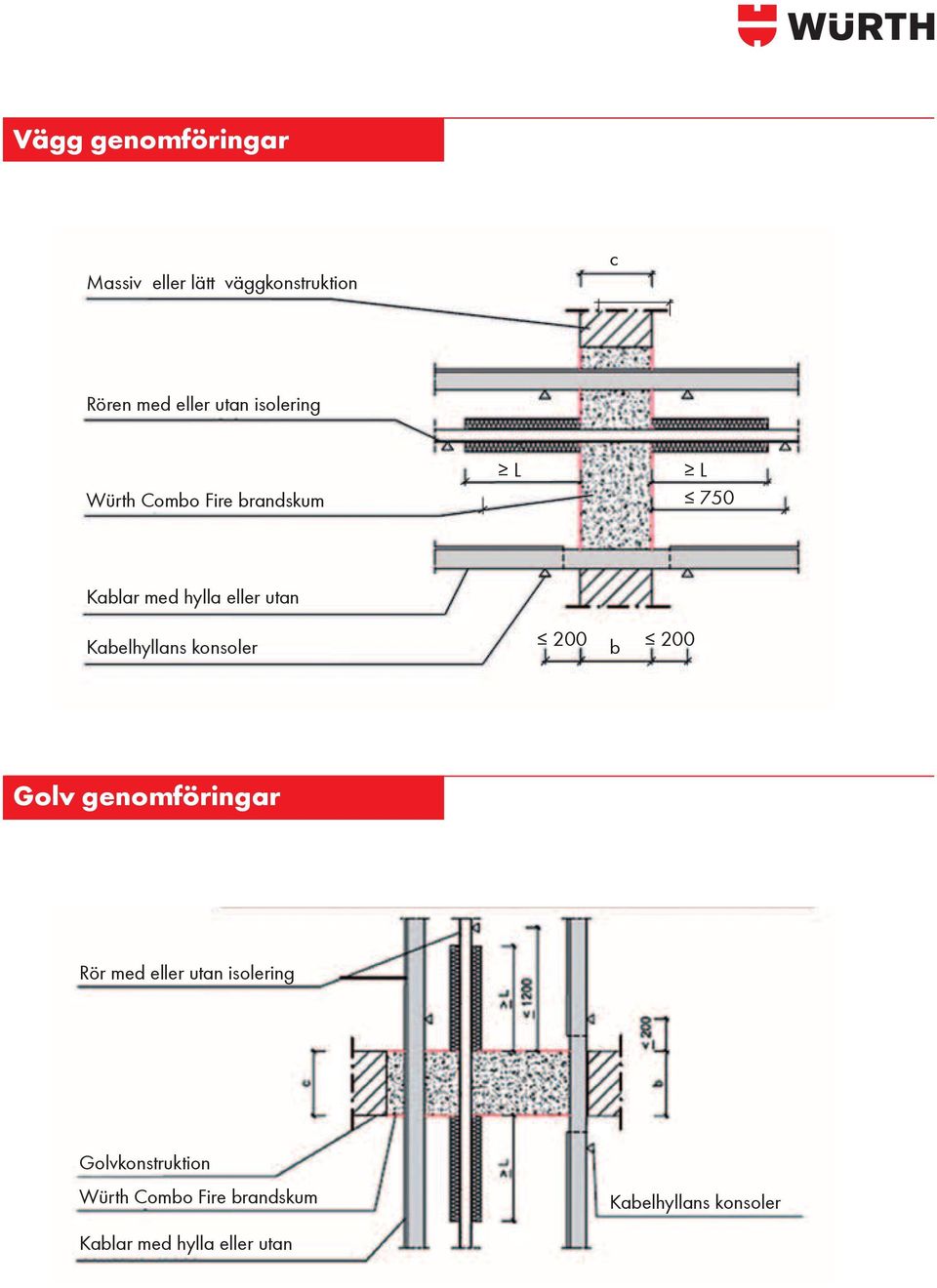

6 Vägg genomföringar Massiv eller lätt väggkonstruktion c Rören med eller utan isolering Würth Combo Fire brandskum L L 750 Kablar med hylla eller utan Kabelhyllans konsoler 200 b 200 Golv genomföringar Rör med eller utan isolering Golvkonstruktion Würth Combo Fire brandskum Kabelhyllans konsoler Kablar med hylla eller utan

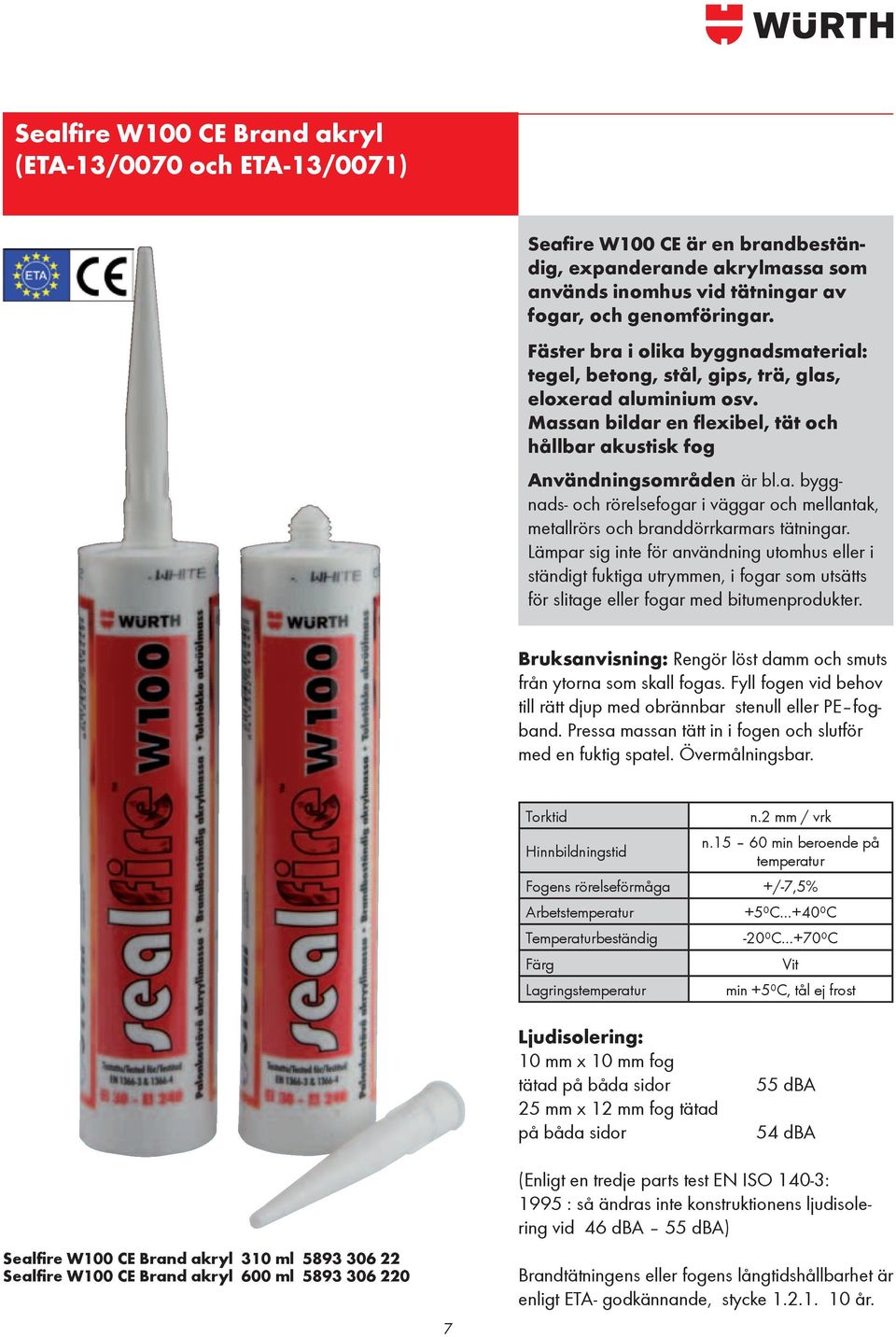

7 Sealfire W100 CE Brand akryl (ETA-13/0070 och ETA-13/0071) Seafire W100 CE är en brandbeständig, expanderande akrylmassa som används inomhus vid tätningar av fogar, och genomföringar. Fäster bra i olika byggnadsmaterial: tegel, betong, stål, gips, trä, glas, eloxerad aluminium osv. Massan bildar en flexibel, tät och hållbar akustisk fog Användningsområden är bl.a. byggnads- och rörelsefogar i väggar och mellantak, metallrörs och branddörrkarmars tätningar. Lämpar sig inte för användning utomhus eller i ständigt fuktiga utrymmen, i fogar som utsätts för slitage eller fogar med bitumenprodukter. Bruksanvisning: Rengör löst damm och smuts från ytorna som skall fogas. Fyll fogen vid behov till rätt djup med obrännbar stenull eller PE fogband. Pressa massan tätt in i fogen och slutför med en fuktig spatel. Övermålningsbar. Torktid n.2 mm / vrk Hinnbildningstid n min beroende på temperatur Fogens rörelseförmåga +/-7,5% Arbetstemperatur +5⁰C +40⁰C Temperaturbeständig -20⁰C +70⁰C Färg Vit Lagringstemperatur min +5⁰C, tål ej frost Ljudisolering: 10 mm x 10 mm fog tätad på båda sidor 25 mm x 12 mm fog tätad på båda sidor 55 dba 54 dba Sealfire W100 CE Brand akryl 310 ml Sealfire W100 CE Brand akryl 600 ml (Enligt en tredje parts test EN ISO 140-3: 1995 : så ändras inte konstruktionens ljudisolering vid 46 dba 55 dba) Brandtätningens eller fogens långtidshållbarhet är enligt ETA- godkännande, stycke år.

8 Sealfire W100 CE Brand akryl: teknisk info och monteringsanvisning vid fogning Noggrannare detaljer i ETA-13/0070 Konstruktion golv/vägg minimitjocklek SEALFIRE W100 CE: Tätning av konstruktionsfogar i golv och väggar Fogens maksimibredd Fogning Fogens minimi djup Isoler-material Isoleringens minimitjocklek Tegel/Betong På båda sidorna 10 Stenull Tegel/Betong + gipsskivsvägg På båda sidorna 30 N/A N/A 120 Tegel/Betong På båda sidorna 15 PE N/A 180 Tegel/Betong På båda sidorna 10 Sealfire CE W350 PU Foam Betongfogar i golv På båda sidorna 10 Stenull Fogningen kan också göras vid 200 mm tjock konstruktion på bara ena sidan, se. närmare i ETA-godkännandet. Brand klass W 100 CE W 100 CE Stenull eller W350 PU PE-tätning

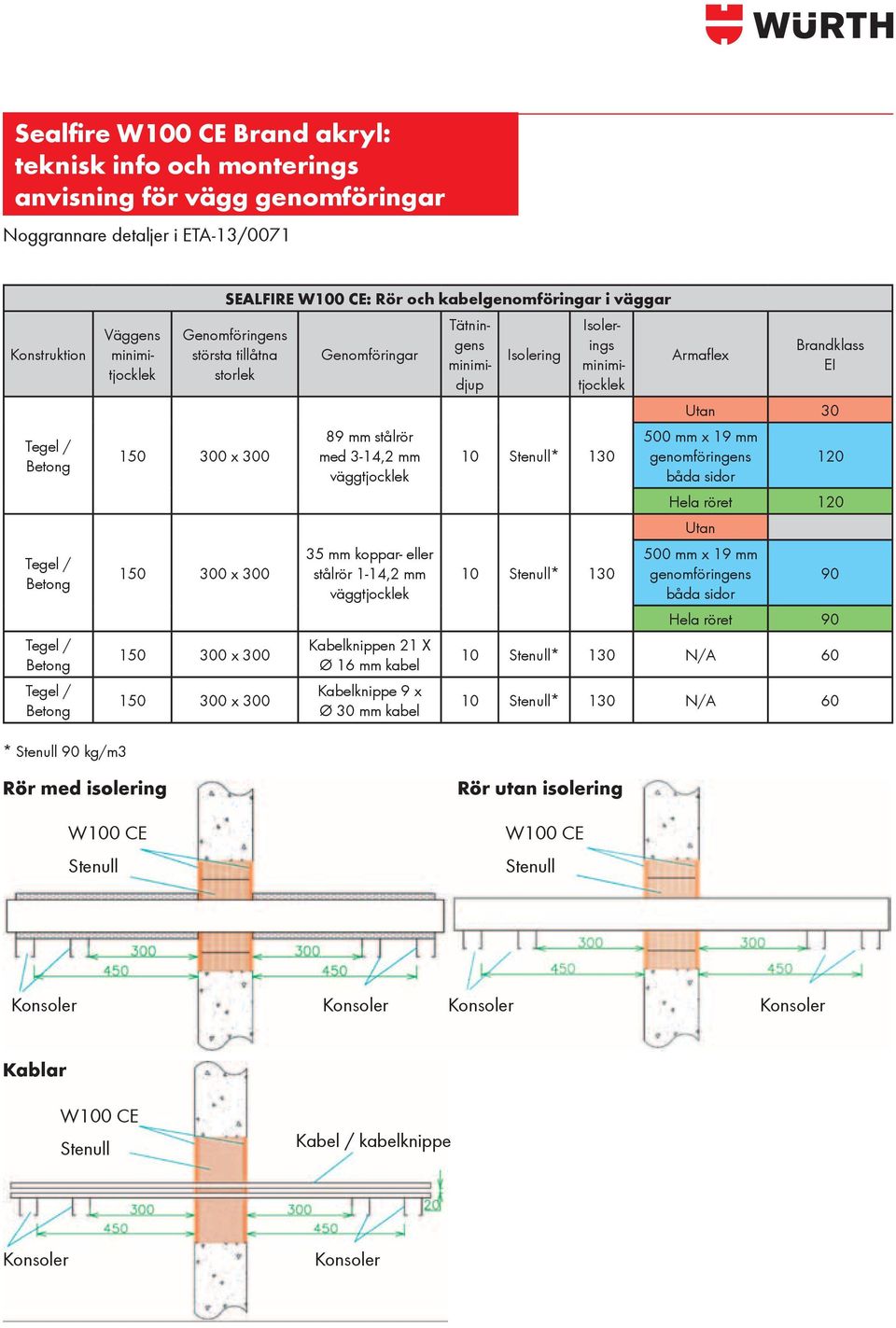

9 Sealfire W100 CE Brand akryl: teknisk info och monterings anvisning för vägg genomföringar Noggrannare detaljer i ETA-13/0071 Konstruktion Tegel / Betong Tegel / Betong Tegel / Betong Tegel / Betong Väggens minimitjocklek SEALFIRE W100 CE: Rör och kabelgenomföringar i väggar Genomföringens största tillåtna storlek x x x x 300 Genomföringar 89 mm stålrör med 3-14,2 mm väggtjocklek 35 mm koppar- eller stålrör 1-14,2 mm väggtjocklek Kabelknippen 21 X Ø 16 mm kabel Kabelknippe 9 x Ø 30 mm kabel Isolering Tätningens minimidjup Isolerings minimitjocklek 10 Stenull* Stenull* 130 Armaflex Brandklass Utan mm x 19 mm genomföringens 120 båda sidor Hela röret 120 Utan 500 mm x 19 mm genomföringens 90 båda sidor Hela röret Stenull* 130 N/A Stenull* 130 N/A 60 * Stenull 90 kg/m3 Rör med isolering Rör utan isolering W100 CE W100 CE Stenull Stenull Konsoler Konsoler Konsoler Konsoler Kablar W100 CE Stenull Kabel / kabelknippe Konsoler Konsoler

10 Sealfire W100 CE Brandakryl: Teknisk info och monteringsanvisning för vägg genomföringar. Noggrannare detaljer i ETA-13/0071 Tegel / Betong Tegel / Betong Tegel / Betong Golvets minimitjocklek Konstruktion Genomföringens största tillåtna storlek 150 Ø Ø Ø 300 SEALFIRE W100 CE: Rör och kabelgenomföring i golv Genomföringar 89 mm stålrör 3-14,2 mm väggtjocklek 54 mm koppar- eller stålrör med 1-14,2 mm väggtjocklek 219 mm stålrör x 8 mm väggtjocklek Tätningens minimi djup Isolering Isolerings minimitjocklek 10 Stenull* Stenull* Stenull* 25 Armaflex Brandklass Utan mm x 25 mm på skydd sidan 120 Hela röret 120 Utan 500 mm x 19 mm på skydd sidan 180 Hela röret mm x 40 mm på båda sidor av 120 genomföringen Tegel / Betong Tegel / Betong 150 Ø Ø 100 Kabelknippe 21 X Ø 14 mm kabel Kabelknippe 4 x Ø 25 mm kabel 10 Stenull* 130 N/A Stenull* 130 N/A 90 * Stenull 90 kg/m3 Armaflex W100 CE W100 CE W100 CE Kablar / kabelknippe Stenull Stenull Stenull W100 CE W100 CE W100 CE se tabell se tabell Ø 100

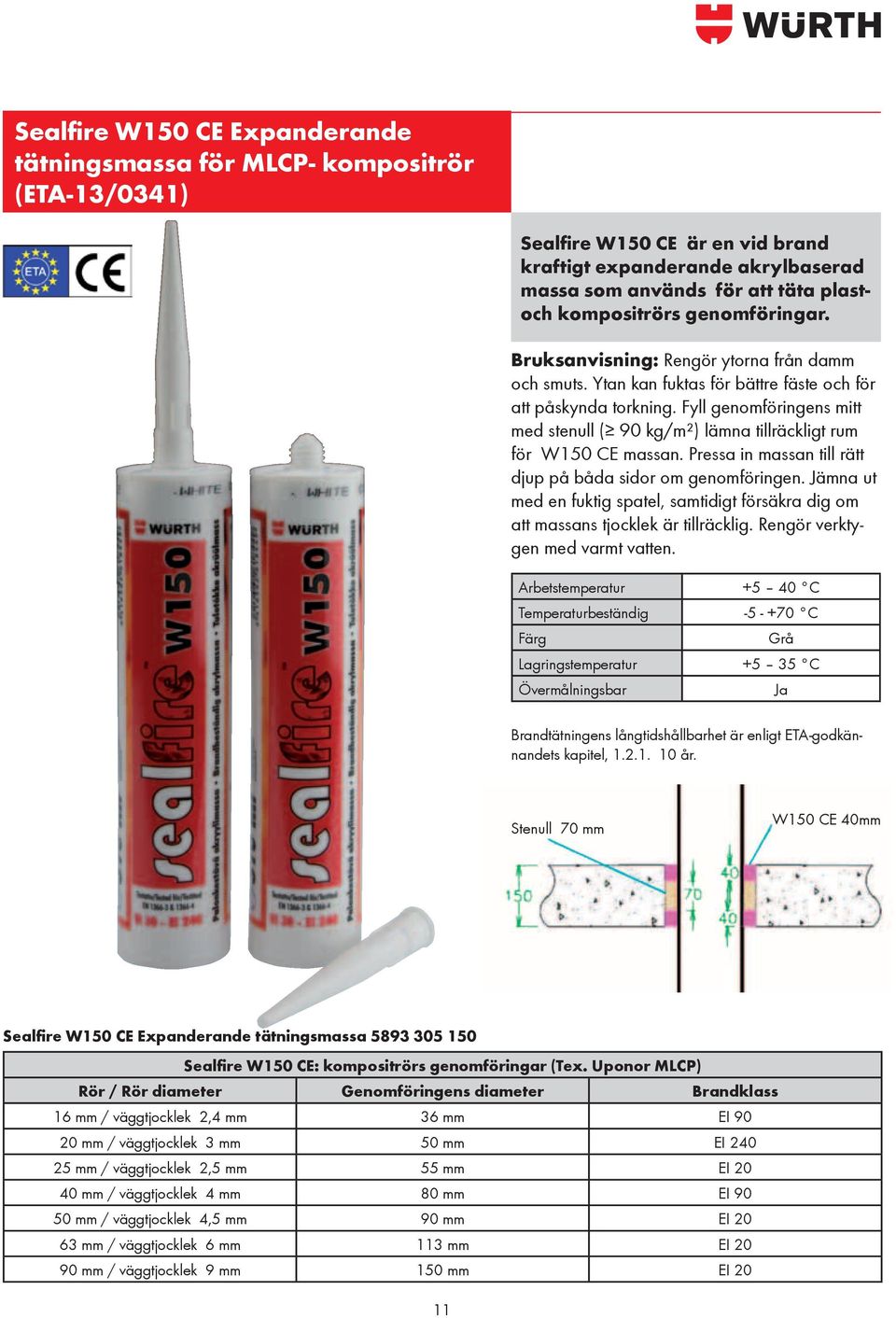

11 Sealfire W150 CE Expanderande tätningsmassa för MLCP- kompositrör (ETA-13/0341) Sealfire W150 CE är en vid brand kraftigt expanderande akrylbaserad massa som används för att täta plastoch kompositrörs genomföringar. Bruksanvisning: Rengör ytorna från damm och smuts. Ytan kan fuktas för bättre fäste och för att påskynda torkning. Fyll genomföringens mitt med stenull ( 90 kg/m²) lämna tillräckligt rum för W150 CE massan. Pressa in massan till rätt djup på båda sidor om genomföringen. Jämna ut med en fuktig spatel, samtidigt försäkra dig om att massans tjocklek är tillräcklig. Rengör verktygen med varmt vatten. Arbetstemperatur C Temperaturbeständig C Färg Grå Lagringstemperatur C Övermålningsbar Ja Brandtätningens långtidshållbarhet är enligt ETA-godkännandets kapitel, år. Stenull 70 mm W150 CE 40mm Sealfire W150 CE Expanderande tätningsmassa Sealfire W150 CE: kompositrörs genomföringar (Tex. Uponor MLCP) Rör / Rör diameter Genomföringens diameter Brandklass 16 mm / väggtjocklek 2,4 mm 36 mm mm / väggtjocklek 3 mm 50 mm mm / väggtjocklek 2,5 mm 55 mm mm / väggtjocklek 4 mm 80 mm mm / väggtjocklek 4,5 mm 90 mm mm / väggtjocklek 6 mm 113 mm mm / väggtjocklek 9 mm 150 mm 20 11

12 Sealfire W200 CE Brandsilikon (ETA-13/0157 ja ETA-13/0067) Sealfire W200 CE är en brandbeständig tätningsmassa för fogar och genomföringar i byggnader. Fäster bra i olika byggnadsmaterial: glas,metall, PVC, trä, sten, betong etc.. Massan bildar en elastisk fog eller tätning som tål fukt, kemikalisk påfrestning, uv-strålning, naturens påfrestning, fetter och oljor. Lämpar sig inte att användas i bärande glaskonstruktioner, i beröring med livsmedel, eller i konstruktioner som avger vätskor eller gaser Bruksanvisning: Rengör ytorna från löst damm och smuts. Fyll fogen till önskat djup med brandsäker bergull eller PE-fogband. Pressa in massan tätt i fogen och slutför med en fuktig spatel. Torktid n.3 4 mm / dygn beroende av luftfuktigheten Hinnbildningstid n.7 10 min beroende på temperaturen Fogens rörelseförmåga +/-25% Arbetstemperatur +5⁰C +40⁰C Temperaturbeständig -40⁰C +140⁰C Färg Grå Lagringstemperatur minst +5⁰C, tål ej frost Ljudisolering: 10 mmx10 mm fog tätad på båda sidor 55 dba 25 mmx12 mm fog tätad på båda sidor 54 dba (Enligt tredje parts test EN ISO 140-3: 1995 så ändras inte konstruktionens ljudisolering vid 46 dba 55 dba) Brandtätningens eller fogens långtidshållbarhet är enligt ETA-godkännadets kapitel år. Sealfire W200 CE Brandsilikon 310 ml

13 Sealfire W200 CE Brandsilikon: teknisk info och monteringsanvisning för lodräta fogar Noggrannare detaljer i ETA-13/0157 Konstruktion Väggens minimi-tjocklek Fogens maksimi-bredd Sealfire W200 CE: Fogar i väggar Fogning Fogens minimi djup Isoleringsmaterial Isoleringens minimitjocklek Brandklass Tegel / Betong Brand sida 10 PE N/A 180 Tegel / Betong Båda sidor 10 Stenull* Tegel / Betong Brand sida 15 PE N/A 120 Tegel / Betong Båda sidor 25 Stenull* Tegel / Betong Båda sidor 10 PE N/A 240 Tegel / Betong Båda sidor 20 PE N/A 240 * Stenull 90 kg/m3 W200 CE Stenull W200 CE PE-band W200 CE PE-band 13

14 Sealfire W200 CE Brandsilikon: teknisk info och monteringsanvisningar för vågräta fogar Noggrannare detaljer i ETA-13/0067 Konstruktion Konstruktionens minimi-tjocklek Fogens maksimi-bredds Sealfire W200 CE: Golv fogar Fogning Fogens godkända minimi djup Isoler-material Isoleringens minimitjocklek Brandklass Tegel / Betong Skydd sidan 10 Stenull* Tegel / Betong Båda sidor 10 PE N/A 180 Tegel / Betong Skydd sidan 20 Stenull* Tegel / Betong Båda sidor 20 PE N/A 240 * Stenull 90 kg/m3 W200 CE W200 CE PE-band Stenull W200 CE PE-band

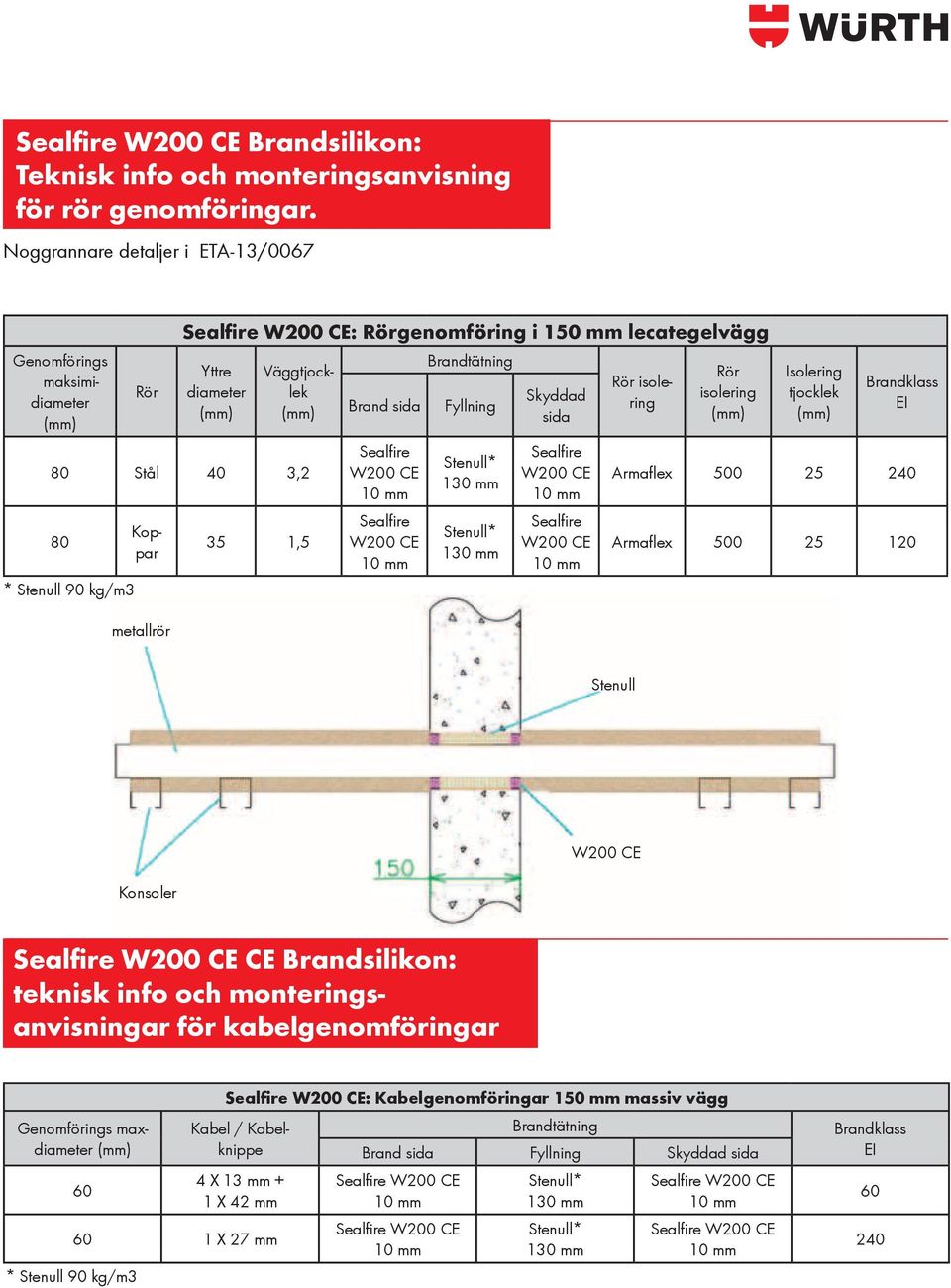

15 Sealfire W200 CE Brandsilikon: Teknisk info och monteringsanvisning för rör genomföringar. Noggrannare detaljer i ETA-13/0067 Genomförings maksimidiameter Rör 80 Stål 40 3,2 80 * Stenull 90 kg/m3 Sealfire W200 CE: Rörgenomföring i 150 mm lecategelvägg Brandtätning Yttre Väggtjock- Rör Rör isolering diameter lek Skyddad isolering Brand sida Fyllning sida Koppar metallrör 35 1,5 Sealfire W200 CE 10 mm Sealfire W200 CE 10 mm Stenull* 130 mm Stenull* 130 mm Sealfire W200 CE 10 mm Sealfire W200 CE 10 mm Isolering tjocklek Brandklass Armaflex Armaflex Stenull Konsoler W200 CE Sealfire W200 CE CE Brandsilikon: teknisk info och monteringsanvisningar för kabelgenomföringar Genomförings maxdiameter 60 * Stenull 90 kg/m3 Sealfire W200 CE: Kabelgenomföringar 150 mm massiv vägg Kabel / Kabel- Brandtätning knippe Brand sida Fyllning Skyddad sida 4 X 13 mm + 1 X 42 mm 60 1 X 27 mm Sealfire W200 CE 10 mm Sealfire W200 CE 10 mm Stenull* 130 mm Stenull* 130 mm Sealfire W200 CE 10 mm Sealfire W200 CE 10 mm Brandklass

16 Sealfire W300/W350 CE brandklassificerat isolerskum (ETA-13/0261 och ETA-13/0262) Expanderande, enkomponents polyuretanskum för elkabel och metallrörs genomföringar samt fyllning av fogar. Fäster hårt i olika material: tegel, betong, stål, gips, trä. Fyller och tätar ojämna fogar. Håller bra kemikalier, åldrande och vatten. Fogen kan spacklas och målas. Bruksanvisning: Skaka skumflaskan kraftigt ca 1 min. Sealfire skumflaskorna fungerar upp och ner. Påbörja fogningen nerifrån eller från den djupaste fogen. Fyll fogen till ungefär hälften av det önskade djupet. Det härdande och expanderande skummet fyller fogen. Utströmmningen ur burken styrs med tryck på ventilen. Stora fogar eller genomföringar fylls i etapper, skummet bör vara dammtorrt innan följande lager påförs. Skummet härdar genom inverkan av luftfuktigheten. För att uppnå bästa resultat, rekomenderas det att ytorna fuktas innan fogning påbörjas. Försök att använda hela burkens innehåll under installationen. Följ de service-råd som följer med skumpistolen. Arbetstemperatur Temperatur beständig Skum mängd: Torktid: Efterbehandling: Ljudisolering: +5 C C (Optimal temp. +20 C) C + 90 C. Burkens innehåll utvidgar sig till ca. 38 l i fritt utrymme. Dammtorr på ca. 20 minuter och fullständigt härdat på ca 2-4 timmar. Omständigheter och luftfuktighet inverkar på torktiden. Vid idealiska förhållanden kan torktiden vara kortare. Torkat skum avlägsnas genom att man skär bort överloppsskum med vass kniv eller såg. Skydda fogen mot direkt solljus (UVstrålning) med t.ex.. Sealfire W100 eller Sealfire W mm fogbredd 59 db 20 mm fogbredd 58 db Sealfire W300 CE Brandskum med rör Sealfire W350 CE Brandskum för Pistol Brandtätningens långtidshållbarhet är enligt ETA-godkännandets, kapitel år.

17 Sealfire W300/W350 CE brandisolerskum: teknisk info och monteringsanvisning för fogning Noggrannare detaljer i ETA-13/0262 Sealfire W300/W350 CE: Lodräta fogar i vägg Rakenne Väggens minimi- tjocklek Fogens max bred Fogskummets placering Fyllning Fyllningens djup Tätnings djup Brandklass Tegel/Betong På hela djupet N/A N/A Tegel/Betong På hela djupet N/A N/A Tegel/Betong På båda sidor Stenull* Tegel/Betong På båda sidor Sealfire W *** 240 Tegel/Betong/ Trä På hela djupet N/A N/A * Stenull 90kg/m3 **Träskålning + 19 mm träbeklädning på båda sidor ***Sealfire W100 CE Brand akryl Konstruktion Tegel/Betong/ Trä Golvets minimitjocklek Sealfire W300/W350 CE: vågräta fogar i golv Fogens max bredd Fogskummets placering Fyllning Fyllningens djup Tätnings djup Brandklass Hela djupet N/A N/A W100 CE Brand akryl Stenulls fyllning W300/ W350 CE Brandtätningsskum W300/W350 CE Brandtätningsskum W300/ W350 CE Brandtätningsskum

18 Sealfire W300/W350 CE brandskum: teknisk info och monteringsanvisning för genomföringar Noggrannare detaljer i ETA-13/0261 Genomförings diameter Sealfire W350 CE: Genomföringar i 150mm massiva konstruktioner Brandtätning Isoler tjocklek Armaflex Diameter Skyddad Brand sida Fyllning isolering sida Brandklass 50 Kabelknippe: 1# Ø 20 mm + 7# Ø 15 mm kablar 150mm Sealfire W350 CE N/A N/A # Ø 30 mm kabel 150mm Sealfire W350 CE N/A N/A Kabelknippe: 4# Ø 20 mm + 15# Ø 15 mm kablar Kabelknippe: 1# Ø 20 mm + 3# Ø 15 mm kablar 89 mm stålrör mm väggtjocklek 35 mm kopparrör mm väggtjocklek 50 mm Sealfire W350 CE 50 mm Sealfire W350 CE * stenull 90 kg/m3 ** endast på skyddade sidan Rörgenomföringar 50 mm stenull* 50 mm stenull* 50 mm Sealfire W350 CE 50 mm Sealfire W350 CE 150 mm Sealfire W350 CE mm Sealfire W350 CE 19 N/A N/A 120 N/A N/A 120 oisolerat rör mm isolering** 90 isolerade rör 90 oisolerat rör mm isolering** 90 isolerade rör 90 W350 CE Branduretanskum W350 CE Branduretanskum Konsoler Kabelgenomföring Armaflex Konsoler Stenull Konsoler W350 CE Branduretanskum Konsoler W350 CE Branduretanskum

19 Sealfire W1000 CE Brandtätningsmassa 20 kg (ETA-13/0387) Sealfire W1000 CE är en gipsbaserad, krympfri och lättanvänd brandtätningsmassa. Den används i sektionerade konstruktioner för att göra täta elkabel-, metallrör- samt kombinerade genomföringar. Den fäster säkert i de flesta material som används, såsom betong, lättbetong, tegel och gipskonstruktioner. Den gör en tät brandtätning runt koppar- och aluminiumkablar samt metallrör både i lod och vågräta konstruktioner. Blandning: Mät upp rent vatten i kärlet och tillsätt efterhand Sealfire W1000 CE pulvret i vattnet, rör om tills massan är jämn. Blanda endast sådan mängd som du hinner använda under ca minuter. Högsta rekommenderade arbetstemperatur är ca +35 C. Normal torktid är ca minuter. Användnings- och torktidens längd beror på arbetstemperaturen och blandningsförhållandet. Blandningsförhållande: Väggkonstruktion:1del vatten-3 delarsealfire W1000 CE Golvkonstruktion:1del vatten- 2,5 delar Sealfire W1000 CE Bruksanvisning: Öppningens kanter och genomföringar skall rengöras från smuts, damm och lösa partiklar. Fukta ytorna före installation. Gör tätningarna runt genomföringarna enligt konstruktionens brandklassificering. Använd vid behov skild gjutform eller mineralull som gjutstöd och som stoppning i små hål. Golvgjutningen kan underlättas genom att först göra en ca 10mm gjutning och när den torkat göra en slutlig gjutning i önskad tjocklek. Tryck tätningsmassan tätt runt genomföringar, rör samt öppningens kanter med en spatel. Slutför arbetet med en fuktig spatel. Tillfälliga formar kan avlägsnas när massan har torkat. Tvätta verktygen direkt efter användningen med vatten! Genomföringens fyllningsgrad: Av genomföringens tvärsnittyta får 60% vara kablar och rör. Rören och kablarna har inget minimiavståndskrav från mitt eller kant. Åtgång: 2 säckar (40 kg) räcker till ca. 1 m² stor öppning med 50 mm:n tjocklek. Om det behövs flera genomföringar i färdig gjord (torkad) tätning: Borra enligt behov och täta genomföringen med ny massa. Sealfire W1000 CE Brandtätningsmassa 20 kg Brandtätningens långtidshållbarhet är enligt ETA-godkännande, kapitel 13/ år.

20 Sealfire W1000 CE Brandtätningsmassa Teknisk info samt monteringsanvisning för kabelgenomföringar Noggrannare detaljer i ETA-13/0387 Sealfire W1000 CE: Kabel genomföringar i väggar och tak Massans tjocklek Brandklass Konstruktion Öppning maks. Kablar Brandtätning Sealfire W1000 CE Vägg 1500 x 600 N/A gipsmassa Vägg 1500 x 600 Vägg 1500 x 600 Vägg 1500 x 600 Enskilda kablar Ø 80 mm Enskilda kablar Ø 17 mm Ø 100 mm kabelknippe Ø 21 mm kablar Golv 1400 X 1200 N/A Golv 1400 X 1200 Golv 1400 X 1200 Golv 1400 X 1200 Enskilda kablar Ø 80 mm Enskilda kablar Ø 21 mm Ø 100 mm kabelknippe Ø 21 mm kablar Sealfire W1000 CE gipsmassa Sealfire W1000 CE gipsmassa Sealfire W1000 CE gipsmassa Sealfire W1000 CE gipsmassa + 50 mm stenull* Sealfire W1000 CE gipsmassa + 50 mm stenull* Sealfire W1000 CE gipsmassa + 50 mm stenull* Sealfire W1000 CE gipsmassa + 50 mm stenull* * Stenull 140 kg/m3 stöds vid öppningens kanter med t.ex. 60 x 60 x 6 mm stålvinklar Öppning maks x 600 (vägg) 1500 x 600 (vägg) 1400 x 1200 (golv) 1400 x 1200 (golv) Genomföring Ytterdiameter Stålrör Sealfire W1000 CE: Rörgenomföringar i väggar och tak 1,2-14, ,6 Stålrör ,2-5 Kopparrör Kopparrör ,6 Brandtätning Sealfire W1000 CE gipsmassa Sealfire W1000 CE gipsmassa Sealfire W1000 CE gipsmassa + 50 mm stenull** Sealfire W1000 CE gipsmassa + 50 mm stenull** Väggtjocklek Massans tjocklek Isolering Isolertjocklek 150 Armaflex Armaflex Armaflex Armaflex Armaflex isolering Brandklass Utan isolering mm isolering* 120 Helt isolerade rör 240 Utan isolering mm isolering* 60 Helt isolerade rör 90 Utan isolering mm isolering* 60 Helt isolerade rör 240 Utan isolering mm isolering* 30 Helt isolerade rör 60 * Bara på skyddade sidan ** Stenull 140 kg/m3 stöds vid öppningens kanter med t.ex. 60 x 60 x 6 mm stålvinklar

21 Vägg genomföringar Kablar på hylla eller utan W1000 CE Armaflex W1000 CE Rör (Fe tai Cu) Golv genomföringar W1000 CE Stöd för ull vid behov Stenull

22 Würth brandmanchett (ETA-11/0208) Würth brandmanchett är en snabb och lättanvänd brandtätning för plaströr 50 mm 400 mm både för vägg och golv genomföringar. Manschetten kan användas både i massiva och lätta väggar. Manschettens brandklass är beroende på rörets storlek Väggkonstruktions minimitjocklek 100 mm, golvkonstruktions minimitjocklek 150 mm. Följande rörtyper är testade PVC, PVC-U, PE, PP, ABS ja COOL FIT. Würth brandmanschett: plaströrsgenomföringar i väggar Konstruktion Konstruktionens tjocklek Rördiameter Brandklass Lätt vägg / Massiv vägg 100 mm 110 mm 120 Lätt vägg / Massiv vägg 100 mm 160 mm 120 Massiv vägg 100 mm 200 mm 240 Massiv vägg 300 mm 400 mm 240 Öppningens utfyllnad med t.ex. W1000 CE gipsmassa Vägg tjocklek Sektionerad konstruktion Würth brandmanschett Plaströr Konsoler 470 mm avstånd 22 Utfyllning med t.ex. W1000 CE gipsmassa Fastsättning med brandsäkra ankare eller i lätt vägg med genomgående bultar.

23 Würth Brandmanchett Würth brandmanchett: plaströrsgenomföringar i golv Golv tjocklek Rör diameter Rör material Brandklass 150 mm 50 mm PVC, PE mm 200 mm PVC, PE, PP mm 400 mm PVC, PE, PP se ETA-bilaga 2 Utfyllnad med t.ex. W1000 CE gipsmassa Würth brandmanschett Plaströr Fastsättning med brandsäkra ankkare Produktnummer Würth Brandmanschett CE mm På beställning mm X mm mm X mm mm mm X mm mm X mm X mm X mm X mm X mm X mm X mm X mm X Würth CE-märkt brandsektionerande cement för luftkanaler Brandspjällets typmärkning Würth brandskydds cement Würth brandskyddscement är en cementbaserad sektionerande gjutmassa för spiral och fyrkants-kanal genomföringar. I luftkanaler skall vid varje brand-sektionsgräns finnas ett brandspjäll. Enkel och snabb produktinstallation. Håller bra för mekaniskt slitage. Rökgastät, nedkyler kanalen vid brandtillfälle. Som vägledande godkänning fungerar brandspjällets godkänning. Würth Brandskyddscement CE 25 kg

24 ETA-godkända och CE-märkta produkter Würth Brandtätningsprodukter Teknisk information Würth Oy 8/2013 Unip 170 g/m2 silk 3.000
