1 TEKNISK KRAVSPECIFIKATION Tjänstetecken av metall PVS/P Innehållsförteckning 1 ALLMÄNT KNAPPAR MÖSSMÄRKE TJÄNSTGÖRINGSTECKEN UTBILDNINGSTECKEN FUNKTIONSBETECKNINGAR SLIPSHÅLLARE NAMNBRICKA LIVREM PRODUKT OCH MATERIALKRAV PACKNING TILLVERKNINGSKONTROLL BILDER

2 1 ALLMÄNT Tjänstetecken av metall används av polis- och civilanställda inom polisen som i sin yrkesutövning bär uniform. Upphandlingen av tjänstetecken av metall utgörs av knappar, mössmärken, tjänstegöringstecken, utbildningstecken, funktionsbeteckningar, slipshållare, namnbricka och livrem. I denna kravspecifikation dokumenteras de tjänstetecken som för närvarande är inkluderade i Rikspolisstyrelsens föreskrifter, dock kan andra märken tillkomma. Dessa kommer att dokumenteras på motsvarande sätt som i denna kravspecifikation varefter det blir aktuellt att beställa dessa. Krav som är generella för tjänstetecken återfinns under punkten Produkt -och materialkrav. De krav som är specifika för respektive artikelgrupp eller artikel återfinns under punkt för respektive artikelgrupp eller artikel samt i bilderna som är bilagda. 2

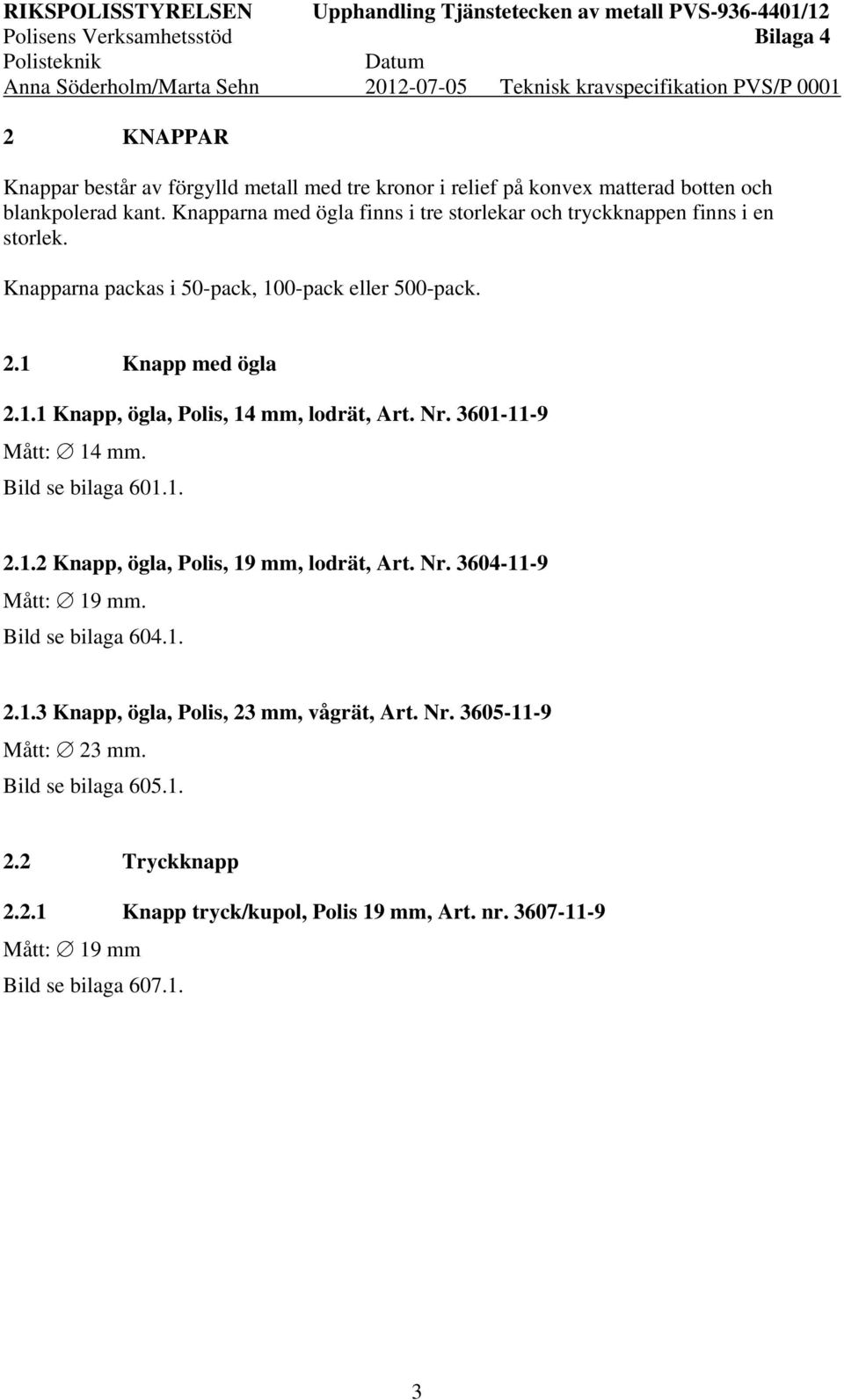

3 2 KNAPPAR Knappar består av förgylld metall med tre kronor i relief på konvex matterad botten och blankpolerad kant. Knapparna med ögla finns i tre storlekar och tryckknappen finns i en storlek. Knapparna packas i 50-pack, 100-pack eller 500-pack. 2.1 Knapp med ögla Knapp, ögla, Polis, 14 mm, lodrät, Art. Nr Mått: 14 mm. Bild se bilaga Knapp, ögla, Polis, 19 mm, lodrät, Art. Nr Mått: 19 mm. Bild se bilaga Knapp, ögla, Polis, 23 mm, vågrät, Art. Nr Mått: 23 mm. Bild se bilaga Tryckknapp Knapp tryck/kupol, Polis 19 mm, Art. nr Mått: 19 mm Bild se bilaga

4 3 MÖSSMÄRKE. 3.1 EMB-M-Mössmärke, studerande, Art. nr Packas i 50-pack. Bild se bilaga EMB-M-Mössmärke, polis, 65 mm, Art. nr Packas i 5-pack, 50-pack eller 100-pack. Bild se bilaga EMB-M-Mössmärke, polis, 45 mm, Art. nr Packas i 5-pack, 50-pack eller 100-pack. Bild se bilaga EMB-M-Mössmärke, musik/kör, 60 mm, Art. nr Packas i 5-pack. Bild se bilaga

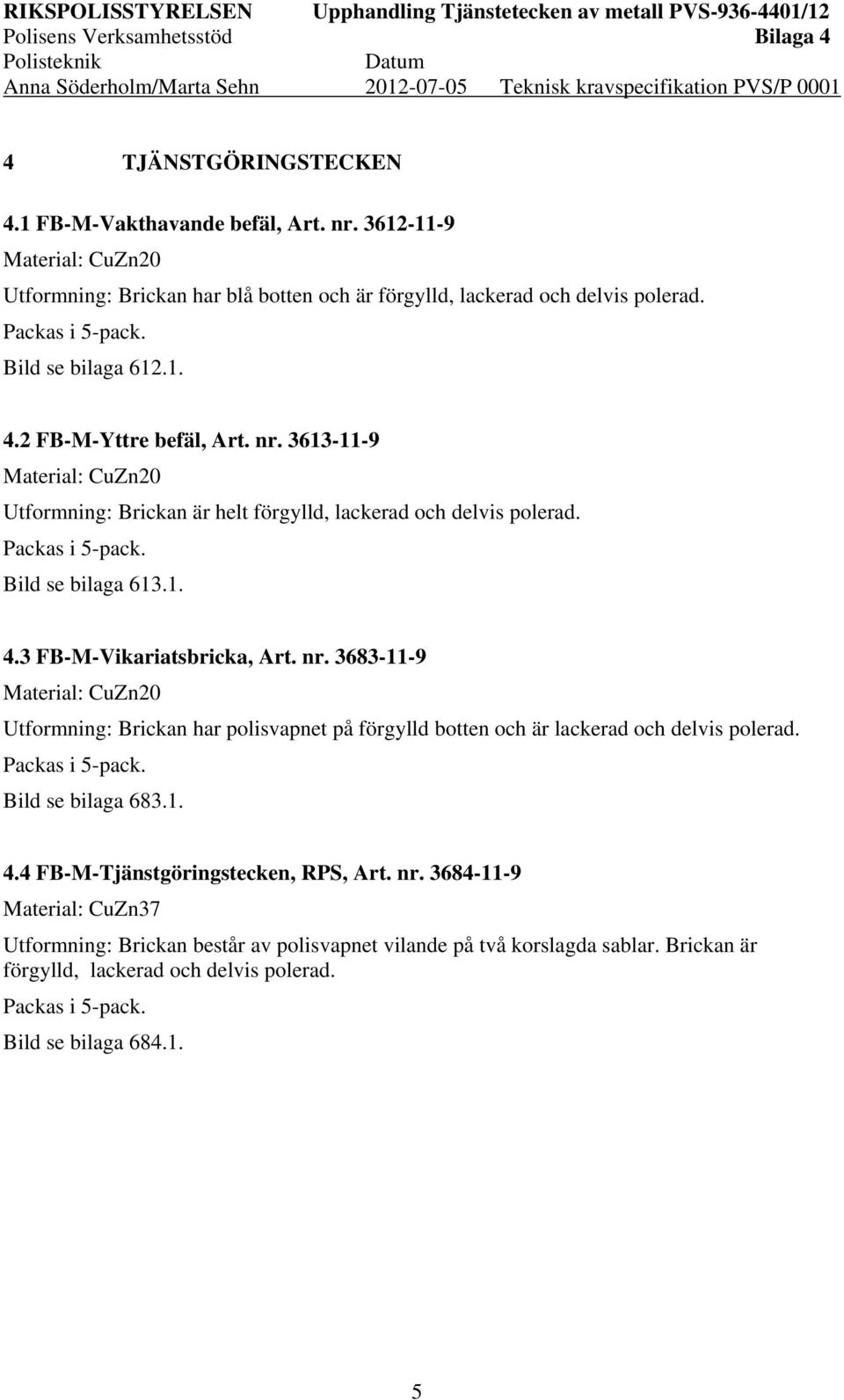

5 4 TJÄNSTGÖRINGSTECKEN 4.1 FB-M-Vakthavande befäl, Art. nr Utformning: Brickan har blå botten och är förgylld, lackerad och delvis polerad. Packas i 5-pack. Bild se bilaga FB-M-Yttre befäl, Art. nr Utformning: Brickan är helt förgylld, lackerad och delvis polerad. Packas i 5-pack. Bild se bilaga FB-M-Vikariatsbricka, Art. nr Utformning: Brickan har polisvapnet på förgylld botten och är lackerad och delvis polerad. Packas i 5-pack. Bild se bilaga FB-M-Tjänstgöringstecken, RPS, Art. nr Material: CuZn37 Utformning: Brickan består av polisvapnet vilande på två korslagda sablar. Brickan är förgylld, lackerad och delvis polerad. Packas i 5-pack. Bild se bilaga

6 4.5 FB-M-Ordningsvakt, rund 60 mm, Art. nr Material: CuZn37 Utformning: Brickan består av en sköld med tre kronor vilande på två korslagda fasces och eklövskrans vilka omges av en rund svart botten med upphöjd polerad guldkant. Brickan är förgylld, lackerad och delvis polerad. Beställs i kombination med FB-M-Ordningsvakt, Art. Nr Inte lagervara utan beställs efterhand vid behov direkt från respektive polismyndighet. Levereras som assurerad försändelse om inget annat angivits i beställningsunderlaget. Packas i 10-pack. Bild se bilaga EMB-FB-M-Flygemblem, Art. nr Material: CuZn10 Utformning: Flygemblemet är förgyllt och emaljerat och består av polisvapnet omgivet av vingar,). Flygemblemet numreras på baksidan enligt uppgifter i beställningsunderlaget. Inte lagervara utan beställs efterhand vid behov direkt av Rikskriminalpolisens flygchef. Bild se bilaga

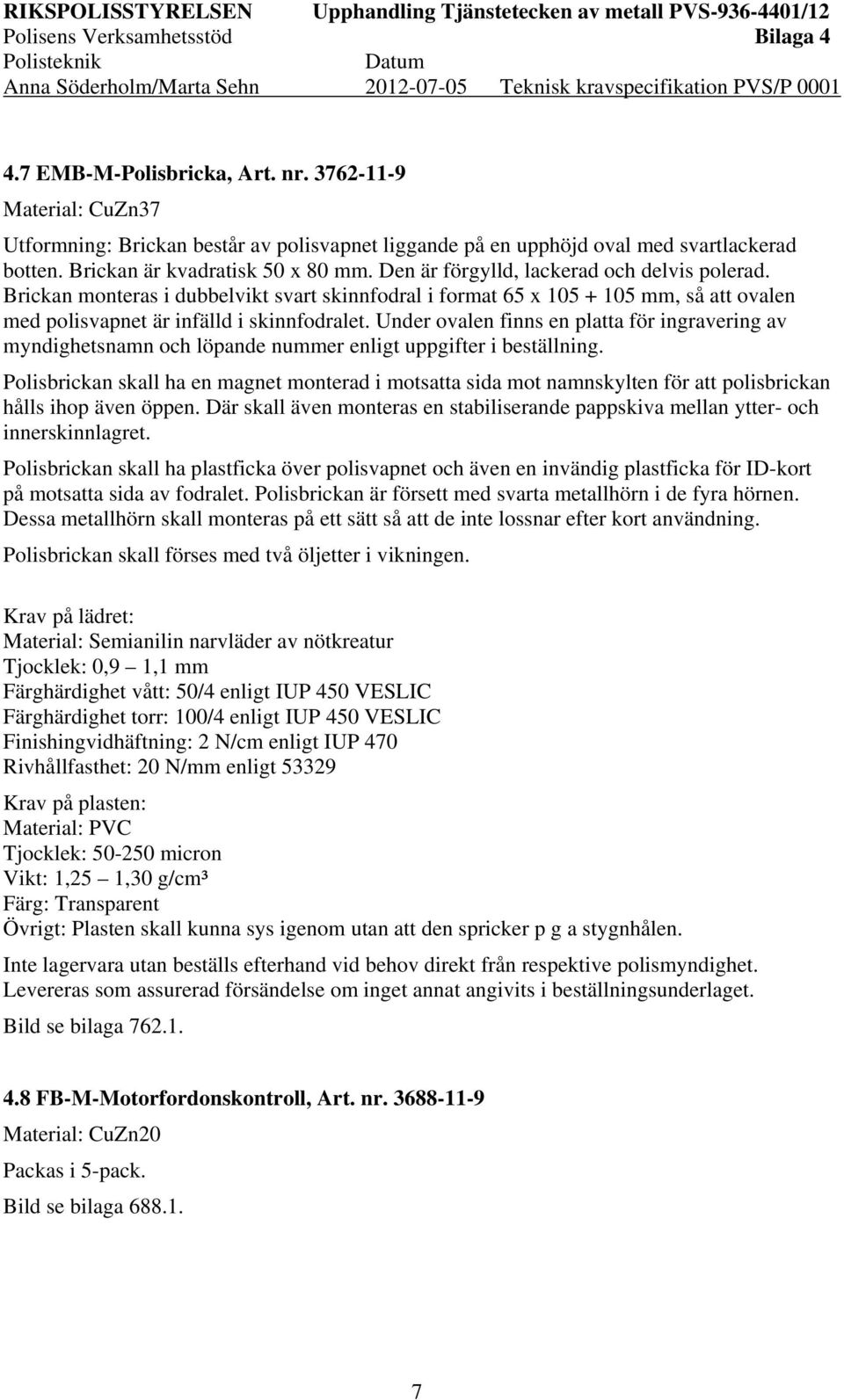

7 4.7 EMB-M-Polisbricka, Art. nr Material: CuZn37 Utformning: Brickan består av polisvapnet liggande på en upphöjd oval med svartlackerad botten. Brickan är kvadratisk 50 x 80 mm. Den är förgylld, lackerad och delvis polerad. Brickan monteras i dubbelvikt svart skinnfodral i format 65 x mm, så att ovalen med polisvapnet är infälld i skinnfodralet. Under ovalen finns en platta för ingravering av myndighetsnamn och löpande nummer enligt uppgifter i beställning. Polisbrickan skall ha en magnet monterad i motsatta sida mot namnskylten för att polisbrickan hålls ihop även öppen. Där skall även monteras en stabiliserande pappskiva mellan ytter- och innerskinnlagret. Polisbrickan skall ha plastficka över polisvapnet och även en invändig plastficka för ID-kort på motsatta sida av fodralet. Polisbrickan är försett med svarta metallhörn i de fyra hörnen. Dessa metallhörn skall monteras på ett sätt så att de inte lossnar efter kort användning. Polisbrickan skall förses med två öljetter i vikningen. Krav på lädret: Material: Semianilin narvläder av nötkreatur Tjocklek: 0,9 1,1 mm Färghärdighet vått: 50/4 enligt IUP 450 VESLIC Färghärdighet torr: 100/4 enligt IUP 450 VESLIC Finishingvidhäftning: 2 N/cm enligt IUP 470 Rivhållfasthet: 20 N/mm enligt Krav på plasten: Material: PVC Tjocklek: micron Vikt: 1,25 1,30 g/cm³ Färg: Transparent Övrigt: Plasten skall kunna sys igenom utan att den spricker p g a stygnhålen. Inte lagervara utan beställs efterhand vid behov direkt från respektive polismyndighet. Levereras som assurerad försändelse om inget annat angivits i beställningsunderlaget. Bild se bilaga FB-M-Motorfordonskontroll, Art. nr Packas i 5-pack. Bild se bilaga

8 5 UTBILDNINGSTECKEN Packas i 5-pack. 5.1 EMB-M-Utb-tecken, Polisens hundförare, Art. nr Bild se bilaga EMB-M-Utb-tecken, KC-operatörer, Art. nr Bild se bilaga EMB-M-Utb-tecken, Bombtekniker, Art. nr Bild se bilaga EMB-M-Utb-tecken, Piketpolis, Art. nr Bild se bilaga EMB-M-Utb-tecken, Sjöpolis, Art. nr Bild se bilaga EMB-M-Utb-tecken, Nationella Insatsstyrkan, Art. nr Material: CuZn10 Beställs direkt hos leverantören av Nationella Insatsstyrkan. Bild se bilaga

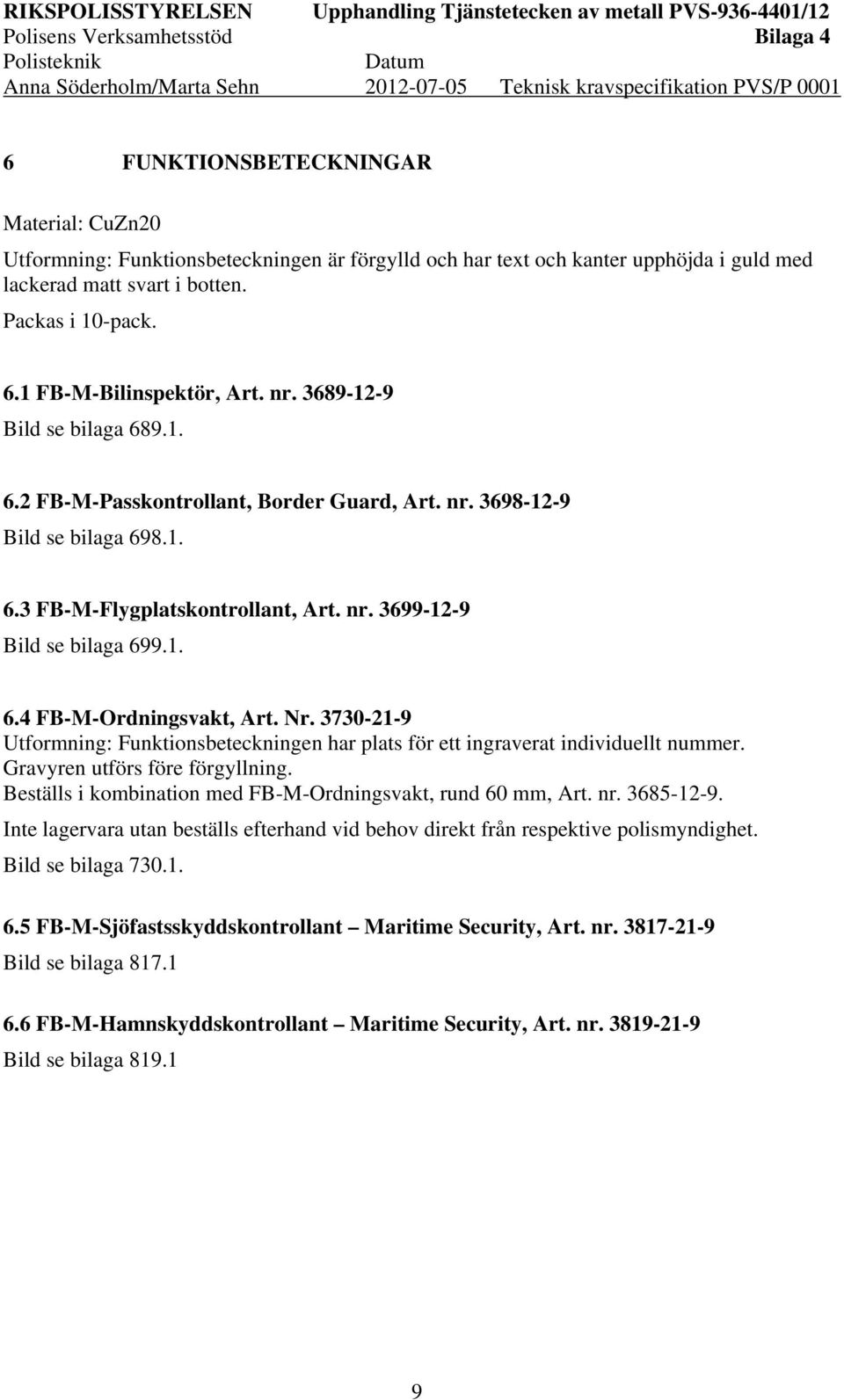

9 6 FUNKTIONSBETECKNINGAR Utformning: Funktionsbeteckningen är förgylld och har text och kanter upphöjda i guld med lackerad matt svart i botten. Packas i 10-pack. 6.1 FB-M-Bilinspektör, Art. nr Bild se bilaga FB-M-Passkontrollant, Border Guard, Art. nr Bild se bilaga FB-M-Flygplatskontrollant, Art. nr Bild se bilaga FB-M-Ordningsvakt, Art. Nr Utformning: Funktionsbeteckningen har plats för ett ingraverat individuellt nummer. Gravyren utförs före förgyllning. Beställs i kombination med FB-M-Ordningsvakt, rund 60 mm, Art. nr Inte lagervara utan beställs efterhand vid behov direkt från respektive polismyndighet. Bild se bilaga FB-M-Sjöfastsskyddskontrollant Maritime Security, Art. nr Bild se bilaga FB-M-Hamnskyddskontrollant Maritime Security, Art. nr Bild se bilaga

10 7 SLIPSHÅLLARE Material: CuZn37 Utformning: Slipshållaren har ett direktpräglat polisemblem till vänster, text till höger, är förgylld, lackerat och delvis polerat. Packas i 10-pack. 7.1 Slipshållare m/92, herr, Art. Nr Bild se bilaga Slipshållare m/92, dam, Art. Nr Bild se bilaga Slipshållare, etui, Art. nr Etuiet är avsett som presentförpackning. Etui tillverkas av plats och skall ha transparent lock och icke transparent botten. Etuiet ska storleksmässigt vara anpassat till slipshållaren och vara försett med sammetspapper. Inte lagervara utan beställs i mindre kvantiteter vid behov. 8 NAMNBRICKA Material: CuZn37 Utformning: Namnbrickan har ett direktpräglat emblem till vänster, text till höger, är förgylld, lackerat och delvis polerat. Tryckteknik: Texten trycks med UV-Led härdat digitaltryck. Typsnitt: Arial. Typsnittets storlek beror på textens längd. Färg på texten : Svart. Namnbrickor singelpackas i genomskinlig plast ficka/påse. Inte lagervara utan beställs efterhand vid behov direkt från respektive polismyndighet. 8.1 Namnbricka, Polis, 18 x 68 mm, Art. nr Namnbrickan kan beställas med 1, 2 eller 3 rader text. I beställningsunderlaget framgår om namnbrickan ska vara försedd med stift, magnetfäste eller broschnålsfäste. Bild se bilaga

11 8.2 Namnbricka, Polis, 25 x 80 mm, Art. nr Namnbrickan kan beställas med 1, 2, 3 eller 4 rader text. Namnbricka är monterad på en klämma. Bild se bilaga Namnbricka, Polisutbildningen, 25 x 80 mm, Art.nr Namnbrickan kan beställas med 1, 2, 3 eller 4 rader text. Namnbricka är monterad på en klämma. Bild se bilaga LIVREM 9.1 Livrem m/08, Art. nr Material: CuZn37 Utformning: Livremmen består av spänne och ändstopp av metall och textilt band. Spännet har ett direktpräglat emblem, är förgylld, lackerat och delvis polerat. Ändstoppet skall vara fastsatt på bandet så att det inte lossnar vis användandet. Ändstoppet skall vara inplastat vid leverans. Bandets egenskaper: Material: 100% genomfärgad texturerad polyester Struktur: Vävt Garntjocklek: 0,5 mm. Bandets tjocklek min 2 mm Bandets längd: vilken längd ska det vara Bandets bredd: 40 mm Färg: Natural Colour System NCS 8408-R69B Övrigt: Bandets ändar skall vara smältskurna Livremmen levereras i en storlek vilken kan kortas av. Bild se bilaga

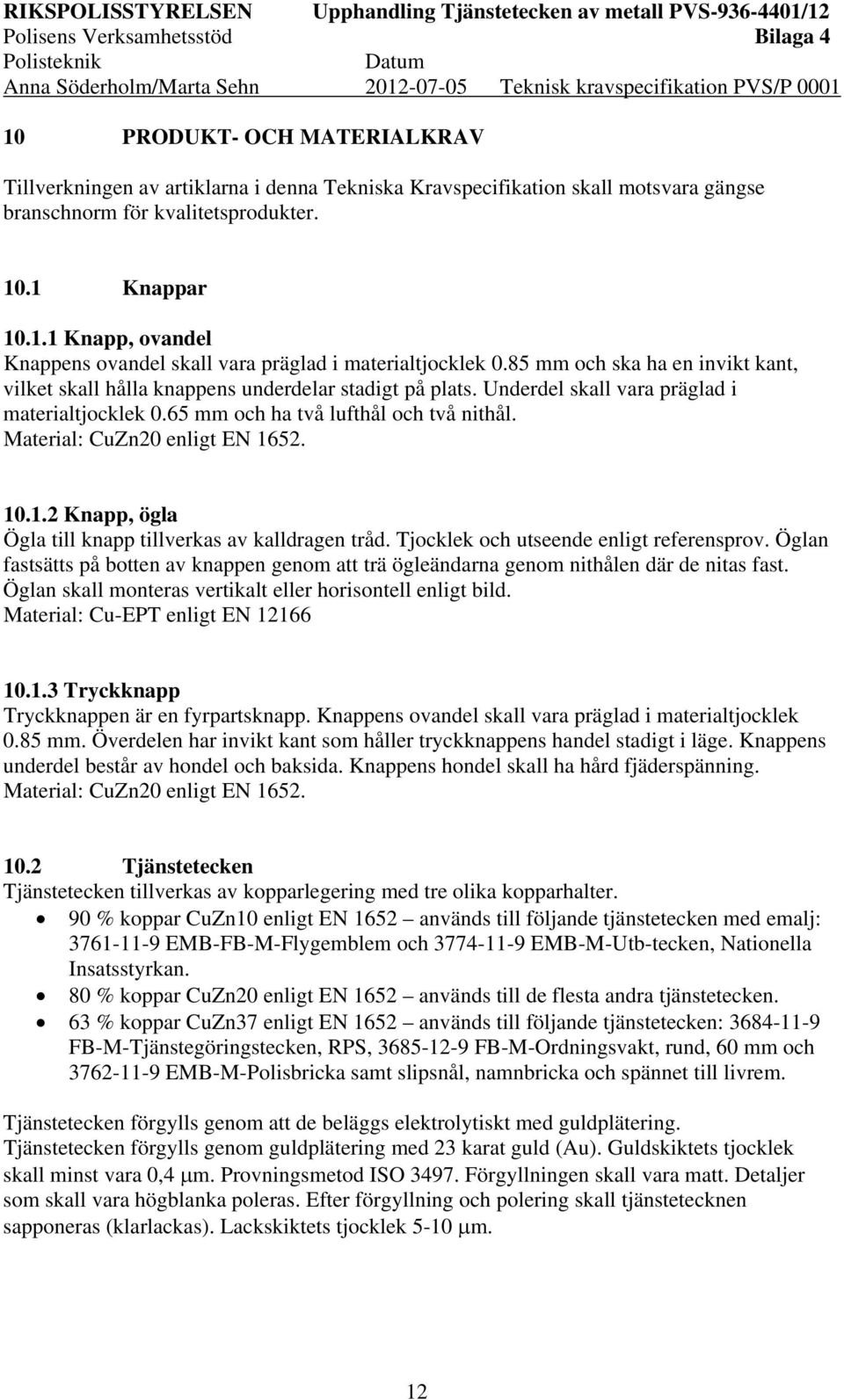

12 10 PRODUKT- OCH MATERIALKRAV Tillverkningen av artiklarna i denna Tekniska Kravspecifikation skall motsvara gängse branschnorm för kvalitetsprodukter Knappar Knapp, ovandel Knappens ovandel skall vara präglad i materialtjocklek 0.85 mm och ska ha en invikt kant, vilket skall hålla knappens underdelar stadigt på plats. Underdel skall vara präglad i materialtjocklek 0.65 mm och ha två lufthål och två nithål. enligt EN Knapp, ögla Ögla till knapp tillverkas av kalldragen tråd. Tjocklek och utseende enligt referensprov. Öglan fastsätts på botten av knappen genom att trä ögleändarna genom nithålen där de nitas fast. Öglan skall monteras vertikalt eller horisontell enligt bild. Material: Cu-EPT enligt EN Tryckknapp Tryckknappen är en fyrpartsknapp. Knappens ovandel skall vara präglad i materialtjocklek 0.85 mm. Överdelen har invikt kant som håller tryckknappens handel stadigt i läge. Knappens underdel består av hondel och baksida. Knappens hondel skall ha hård fjäderspänning. enligt EN Tjänstetecken Tjänstetecken tillverkas av kopparlegering med tre olika kopparhalter. 90 % koppar CuZn10 enligt EN 1652 används till följande tjänstetecken med emalj: EMB-FB-M-Flygemblem och EMB-M-Utb-tecken, Nationella Insatsstyrkan. 80 % koppar CuZn20 enligt EN 1652 används till de flesta andra tjänstetecken. 63 % koppar CuZn37 enligt EN 1652 används till följande tjänstetecken: FB-M-Tjänstegöringstecken, RPS, FB-M-Ordningsvakt, rund, 60 mm och EMB-M-Polisbricka samt slipsnål, namnbricka och spännet till livrem. Tjänstetecken förgylls genom att de beläggs elektrolytiskt med guldplätering. Tjänstetecken förgylls genom guldplätering med 23 karat guld (Au). Guldskiktets tjocklek skall minst vara 0,4 μm. Provningsmetod ISO Förgyllningen skall vara matt. Detaljer som skall vara högblanka poleras. Efter förgyllning och polering skall tjänstetecknen sapponeras (klarlackas). Lackskiktets tjocklek 5-10 μm. 12

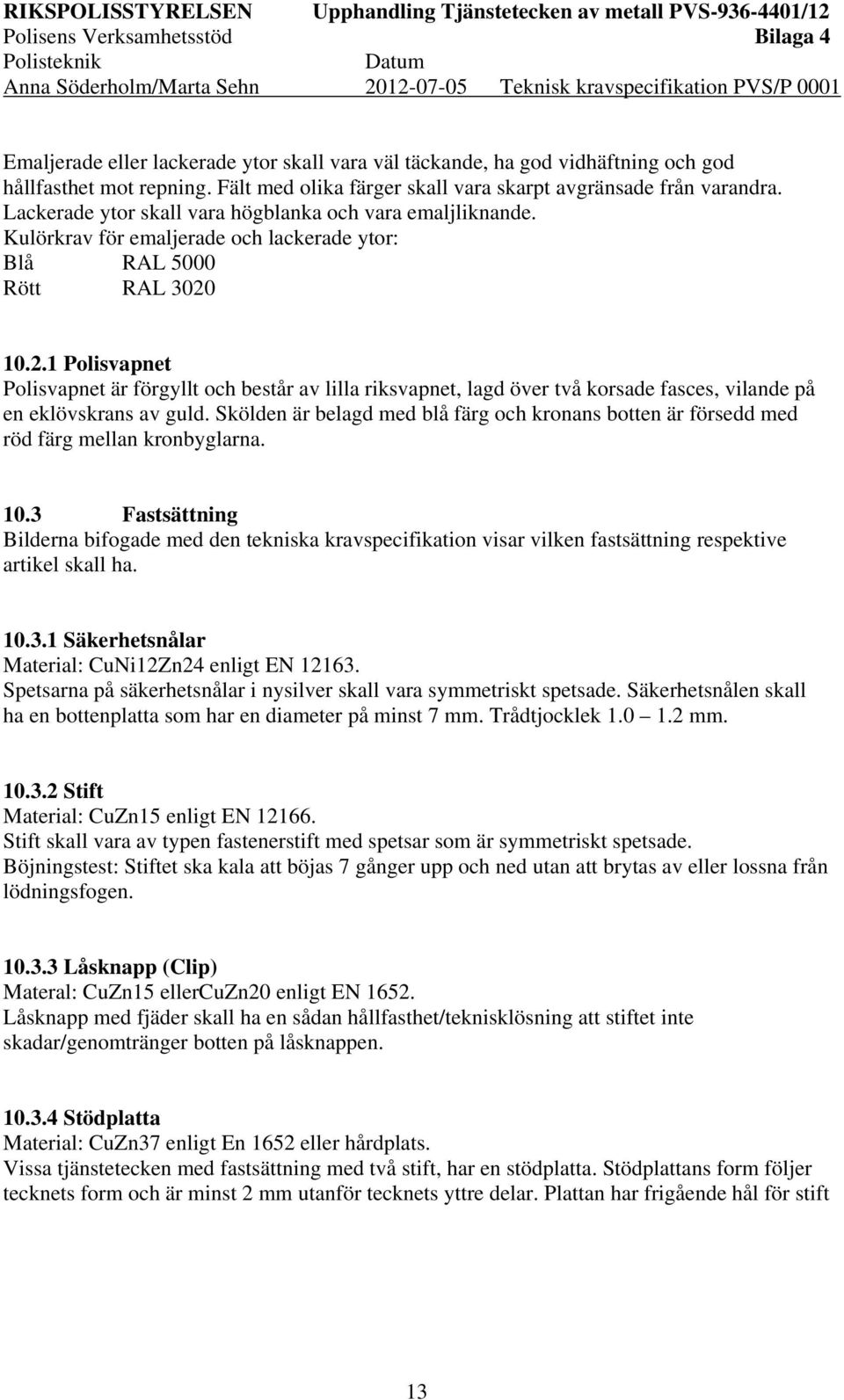

13 Emaljerade eller lackerade ytor skall vara väl täckande, ha god vidhäftning och god hållfasthet mot repning. Fält med olika färger skall vara skarpt avgränsade från varandra. Lackerade ytor skall vara högblanka och vara emaljliknande. Kulörkrav för emaljerade och lackerade ytor: Blå RAL 5000 Rött RAL Polisvapnet Polisvapnet är förgyllt och består av lilla riksvapnet, lagd över två korsade fasces, vilande på en eklövskrans av guld. Skölden är belagd med blå färg och kronans botten är försedd med röd färg mellan kronbyglarna Fastsättning Bilderna bifogade med den tekniska kravspecifikation visar vilken fastsättning respektive artikel skall ha Säkerhetsnålar Material: CuNi12Zn24 enligt EN Spetsarna på säkerhetsnålar i nysilver skall vara symmetriskt spetsade. Säkerhetsnålen skall ha en bottenplatta som har en diameter på minst 7 mm. Trådtjocklek mm Stift Material: CuZn15 enligt EN Stift skall vara av typen fastenerstift med spetsar som är symmetriskt spetsade. Böjningstest: Stiftet ska kala att böjas 7 gånger upp och ned utan att brytas av eller lossna från lödningsfogen Låsknapp (Clip) Materal: CuZn15 ellercuzn20 enligt EN Låsknapp med fjäder skall ha en sådan hållfasthet/teknisklösning att stiftet inte skadar/genomtränger botten på låsknappen Stödplatta Material: CuZn37 enligt En 1652 eller hårdplats. Vissa tjänstetecken med fastsättning med två stift, har en stödplatta. Stödplattans form följer tecknets form och är minst 2 mm utanför tecknets yttre delar. Plattan har frigående hål för stift 13

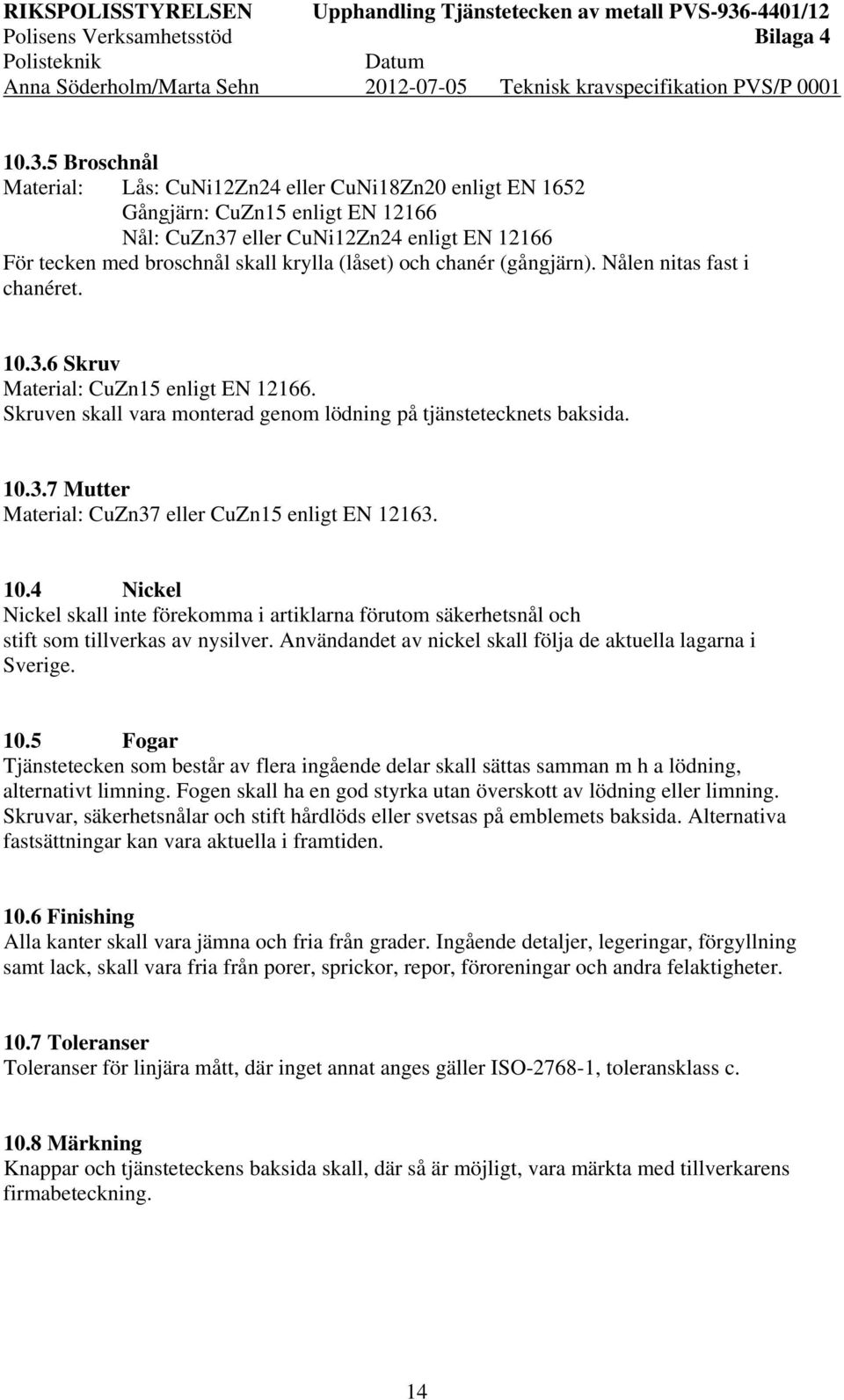

14 Broschnål Material: Lås: CuNi12Zn24 eller CuNi18Zn20 enligt EN 1652 Gångjärn: CuZn15 enligt EN Nål: CuZn37 eller CuNi12Zn24 enligt EN För tecken med broschnål skall krylla (låset) och chanér (gångjärn). Nålen nitas fast i chanéret Skruv Material: CuZn15 enligt EN Skruven skall vara monterad genom lödning på tjänstetecknets baksida Mutter Material: CuZn37 eller CuZn15 enligt EN Nickel Nickel skall inte förekomma i artiklarna förutom säkerhetsnål och stift som tillverkas av nysilver. Användandet av nickel skall följa de aktuella lagarna i Sverige Fogar Tjänstetecken som består av flera ingående delar skall sättas samman m h a lödning, alternativt limning. Fogen skall ha en god styrka utan överskott av lödning eller limning. Skruvar, säkerhetsnålar och stift hårdlöds eller svetsas på emblemets baksida. Alternativa fastsättningar kan vara aktuella i framtiden Finishing Alla kanter skall vara jämna och fria från grader. Ingående detaljer, legeringar, förgyllning samt lack, skall vara fria från porer, sprickor, repor, föroreningar och andra felaktigheter Toleranser Toleranser för linjära mått, där inget annat anges gäller ISO , toleransklass c Märkning Knappar och tjänsteteckens baksida skall, där så är möjligt, vara märkta med tillverkarens firmabeteckning. 14

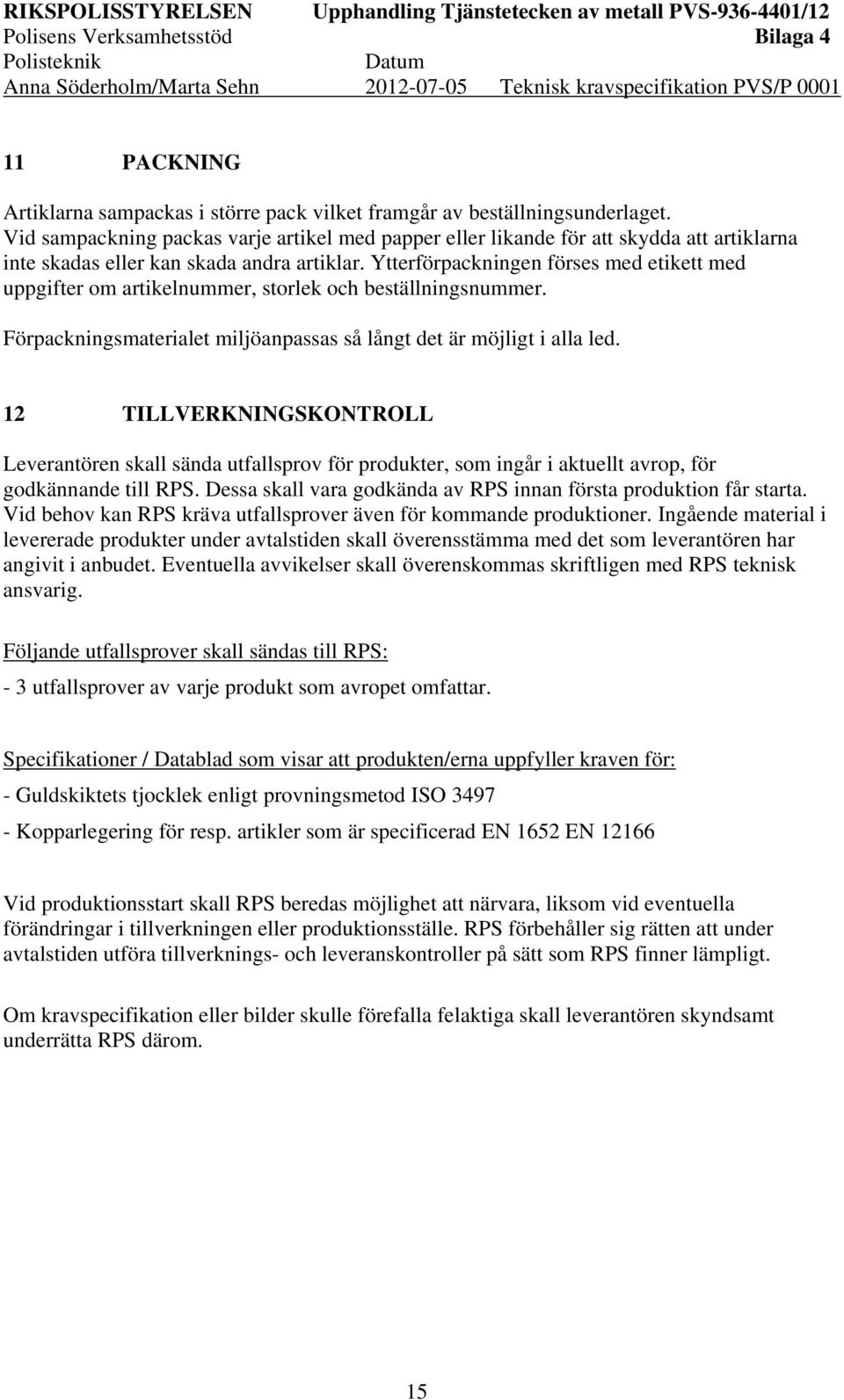

15 11 PACKNING Artiklarna sampackas i större pack vilket framgår av beställningsunderlaget. Vid sampackning packas varje artikel med papper eller likande för att skydda att artiklarna inte skadas eller kan skada andra artiklar. Ytterförpackningen förses med etikett med uppgifter om artikelnummer, storlek och beställningsnummer. Förpackningsmaterialet miljöanpassas så långt det är möjligt i alla led. 12 TILLVERKNINGSKONTROLL Leverantören skall sända utfallsprov för produkter, som ingår i aktuellt avrop, för godkännande till RPS. Dessa skall vara godkända av RPS innan första produktion får starta. Vid behov kan RPS kräva utfallsprover även för kommande produktioner. Ingående material i levererade produkter under avtalstiden skall överensstämma med det som leverantören har angivit i anbudet. Eventuella avvikelser skall överenskommas skriftligen med RPS teknisk ansvarig. Följande utfallsprover skall sändas till RPS: - 3 utfallsprover av varje produkt som avropet omfattar. Specifikationer / Datablad som visar att produkten/erna uppfyller kraven för: - Guldskiktets tjocklek enligt provningsmetod ISO Kopparlegering för resp. artikler som är specificerad EN 1652 EN Vid produktionsstart skall RPS beredas möjlighet att närvara, liksom vid eventuella förändringar i tillverkningen eller produktionsställe. RPS förbehåller sig rätten att under avtalstiden utföra tillverknings- och leveranskontroller på sätt som RPS finner lämpligt. Om kravspecifikation eller bilder skulle förefalla felaktiga skall leverantören skyndsamt underrätta RPS därom. 15

16 13 BILDER Bilder med mer detaljerad beskrivning av respektive tjänstetecken är bilagt denna kravspecifikation. Nedan är bilagorna listade i nummerordning med referens till vilken punkt i denna kravspecifikationen de tillhör. Bilaga Artikelbenämning Art. nr Punkt Livrem m/ Knapp, ögla, polis, 14 mm, lodrät Knapp, ögla, polis, 19 mm, lodrät Knapp, ögla, polis, 23 mm, vågrät Knapp, tryck/kupol, polis 19 mm EMB-FB-M-Vakthavande befäl EMB-FB-M-Yttre befäl EMB-M-Utb-tecken Hundförare EMB-M-Utb-tecken, KC-operatörer EMB-M-Utb-tecken, Bombtekniker EMB-M-Utb-tecken, Piketpolis EMB-M-Mössmärke, studerande EMB-M-Mössmärke, polis, 65 mm EMB-M-Mössmärke, polis, 45 mm EMB-M-Mössmärke, kör, 60 mm EMB-FB-M-Vikariatsbricka EMB-FB-M-Tjänstgöringstecken, RPS EMB-FB-M-Ordningsvakt, rund 60 mm FB-M-Motorfordonskontroll FB-M-Bilinspektör FB-M-Passkontrollant FB-M-Flygplatskontrollant Slipshållare m/92, polis/civil, herr Slipshållare m/92, polis/civil, dam FB-M-Ordningsvakt FB-M-Flygemblem Polisbricka EMB-M-Utb-tecken, Sjöpolis EMB-M-Utb-tecken, Nationella Insatsstyrkan FB-M-Sjöfartsskyddskontrollant-Maritime Security FB-M-Hamnskyddskontrollant-Maritime Security Namnbricka, polis, 18 x 68 mm Namnbricka, polis, 25 x 80 mm Namnbricka, Polisutbildningen, 25 x 80 mm
