Specialist på inneklimat.

Transkript

1 testo 480 Nu med nya, innovativa givare och funktioner! Specialist på inneklimat. Mäter alla parametrar som rör inneklimatet Tillsammans med ett antal högklassiga digitala givare mäter testo 480: Ventilation (luft-hastighet och -flöde), temperatur, luftfuktighet, tryck, ljusstyrka, strålningsvärme, turbulensgrad (drag), CO2, PMV / PPD och WBGT-index

2 Perfekt inneklimat med testo 480 För att människor ska känna sig tillfreds och prestera sitt bästa är det viktigt att inneklimatet är optimalt. Förutom det optimala klimatet för själva byggnaden så har en rad faktorer påverkan på inomhusklimatet, som exempelvis lufttemperaturen, yttemperaturen på väggar, fönster, golv, tak samt luftfuktigheten, luftrörelser och luftkvaliteten. testo 480 är ett nytt högklassigt instrument för klimatmätningar ute i fält. Det underlättar injustering av ventilationsoch luftkonditioneringssystem i kontor, bostäder och industribyggnader och mäter alla relevanta klimatparametrar. Spjutspetsteknik för proffs i VVS-branschen testo 480 har ett integrerat stöd för konsulter, experter och servicetekniker inom ventilation och luftkonditionering. Med detta enda instrument och dess givare kan du mäta parametrar som lufthastighet, temperatur, fuktighet, tryck, ljusstyrka, strålningsvärme, turbulensgrad och CO ²! Människor i synnerhet, men även maskiner och processer, är klart effektivare under optimala klimatförhållanden.

3 We measure it. Fördel: Det intelligenta kalibrerings- och givarkonceptet gör testo 480 till en imponerande produkt. De digitala givarna med integrerat minne talar om för instrumentet när det är dags för nästa kalibrering. När användaren har matat in alla kalibreringsdata via mjukvaran, sparas den permanent i givaren. Givaren kompenserar avvikelser automatiskt, vilket ger en nollfelsvisning. Alla aspekter av kalibreringsprocessen har blivit enklare. VVS-ingenjörer kan få givarna kalibrerade utan att behöva skicka in instrumentet (t.ex. till Nordtec Instrument AB). Detta innebär att instrumentet kan användas med största möjliga flexibilitet. Noggrannheten i systemet, som består av det handhållna instrumentet och olika givare, garanterar mätresultat som är tillförlitliga och repeterbara.

4 Ditt proffsverktyg för inneklimatmätningar testo 480 guidar dig enkelt genom hela mätkedjan och upprättar en mätrapport med några få steg VVS-ingenjörer har höga förväntningar på sin mätlösning. Den måste erbjuda största möjliga stöd för att utföra ett stort antal mätuppgifter, tillförlitligt och felfritt. I dessa uppgifter ingår injusteringar av VVS-system och att ge kunderna möjligheter till stora kostnads- och energibesparingar. Samtidigt hjälper testo 480 till att hejda växande energikostnader för luftkonditionering och ventilation samt att minska onödig energiförbrukning. Från mätning till rapport... det tar nästan ingen tid alls för testo 480 att bedöma tillståndet i anläggningen och komfortnivån på arbetsplatsen: Ange bara mätplatsen på instrumentets stora färgdisplay eller på datorn med hjälp av PC-programmet EasyClimate. Mätning med mätvillkor som du själv programmerar, t.ex. guidade rutnätsmätningar i enlighet med EN Spara mätvärden från en mätpunkt under ett mätplatsnamn snabbt och säkert med hjälp av styrplattan. Skriv ut data på plats, överför till PC från SD-kort eller via USB-kabel. Analysera, hantera och arkivera mätdata med PC-programmet EasyClimate. Skapa rapporter snabbt och enkelt med rapportgeneratorn. Fördel: testo 480 guidar användaren genom hela mätkedjan på ett sätt som gör att de kan spara både tid och pengar. Detta mätinstrument stärker användarens kompetens och imponerar med sin moderna design och avancerade teknik. Som en mångårig samarbetspartner till VVS-proffs världen över är Testo AG väl medvetet om deras behov och vilka utmaningar de står inför. Denna kunskap är inbyggd i testo 480.

5 We measure it.

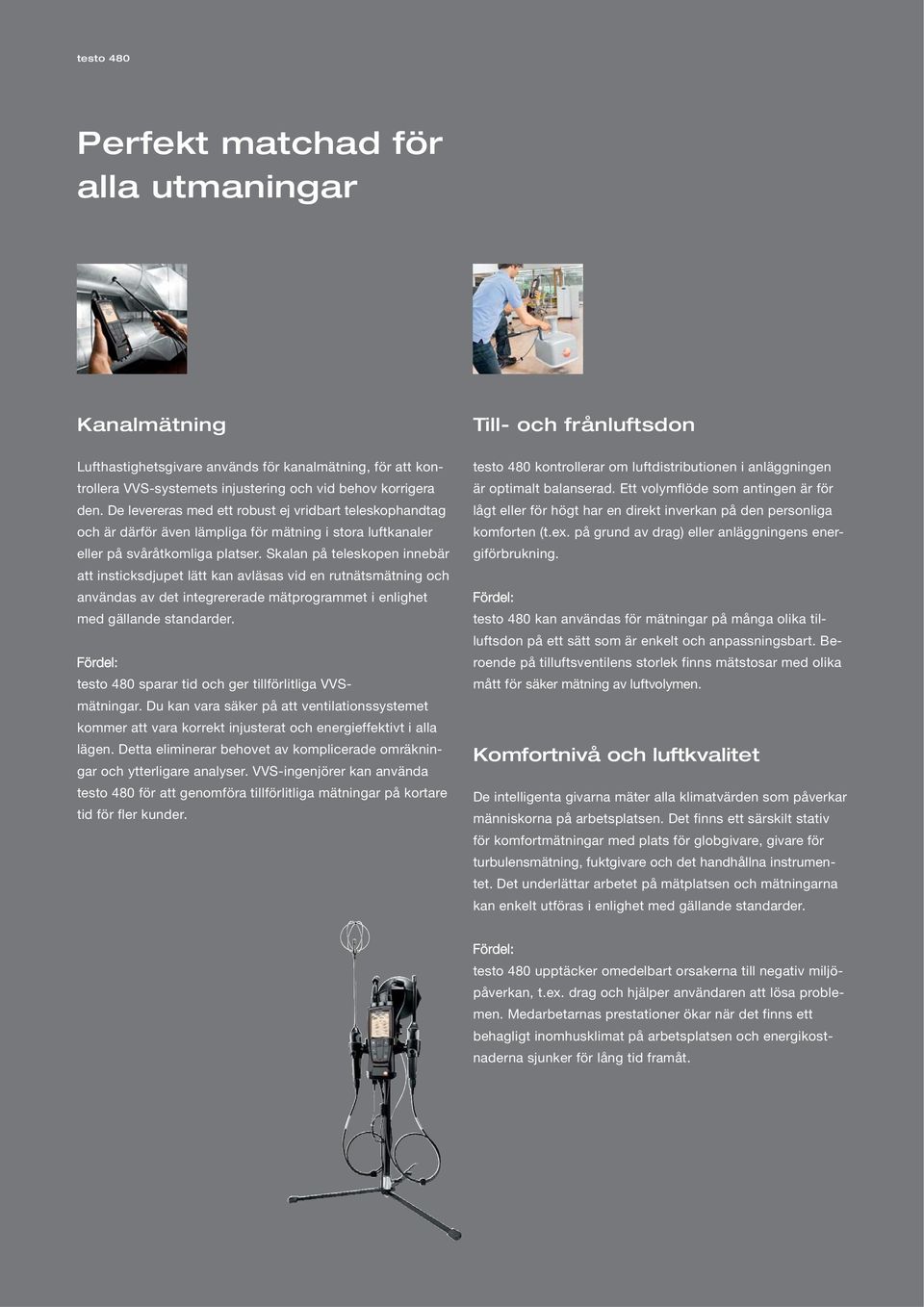

6 Perfekt matchad för alla utmaningar Kanalmätning Lufthastighetsgivare används för kanalmätning, för att kontrollera VVS-systemets injustering och vid behov korrigera den. De levereras med ett robust ej vridbart teleskophandtag och är därför även lämpliga för mätning i stora luftkanaler eller på svåråtkomliga platser. Skalan på teleskopen innebär att insticksdjupet lätt kan avläsas vid en rutnätsmätning och användas av det integrererade mätprogrammet i enlighet med gällande standarder. Fördel: testo 480 sparar tid och ger tillförlitliga VVSmätningar. Du kan vara säker på att ventilationssystemet kommer att vara korrekt injusterat och energieffektivt i alla lägen. Detta eliminerar behovet av komplicerade omräkningar och ytterligare analyser. VVS-ingenjörer kan använda testo 480 för att genomföra tillförlitliga mätningar på kortare tid för fler kunder. Till- och frånluftsdon testo 480 kontrollerar om luftdistributionen i anläggningen är optimalt balanserad. Ett volymflöde som antingen är för lågt eller för högt har en direkt inverkan på den personliga komforten (t.ex. på grund av drag) eller anläggningens energiförbrukning. Fördel: testo 480 kan användas för mätningar på många olika tilluftsdon på ett sätt som är enkelt och anpassningsbart. Beroende på tilluftsventilens storlek finns mätstosar med olika mått för säker mätning av luftvolymen. Komfortnivå och luftkvalitet De intelligenta givarna mäter alla klimatvärden som påverkar människorna på arbetsplatsen. Det finns ett särskilt stativ för komfortmätningar med plats för globgivare, givare för turbulensmätning, fuktgivare och det handhållna instrumentet. Det underlättar arbetet på mätplatsen och mätningarna kan enkelt utföras i enlighet med gällande standarder. Fördel: testo 480 upptäcker omedelbart orsakerna till negativ miljöpåverkan, t.ex. drag och hjälper användaren att lösa problemen. Medarbetarnas prestationer ökar när det finns ett behagligt inomhusklimat på arbetsplatsen och energikostnaderna sjunker för lång tid framåt.

7 We measure it. Givare för kanalmätning Varmtrådsgivare 7,5 mm ( ) med teleskophandtag Varmtrådsgivare 10 mm ( ) med teleskophandtag Varmkroppsgivare 3 mm ( ) med teleskophandtag Vinghjulsgivare 16 mm ( ): inkl. teleskophandtag med lättavläst skala och integrerad mätknapp Klimatgivare ( ): kan böjas 90º, inkl. teleskophandtag med lättavläst skala och integrerad mätknapp Givare för mätning på till- och frånluftsdon Vinghjulsgivare 100 mm ( ): Kan användas med mätstos-set och i kombination med en förlängning som kan beställas separat Givare för komfortnivå och inomhusklimat IAQ-givare ( ): I ett enda steg: CO ², temperatur, fukt och absoluttryck inkl. bordsstativ Globgivare ( ): Mäter strålningsvärme med termoelementgivare typ K, klass 1 Komfortnivågivare ( ): Mätning som uppfyller kraven i standarden EN Lux-givare ( ): Bedömer ljusförhållandena på arbetsplatser Fuktgivare ( ): Ytterst noggrann fuktgivare (1 %) Pt100 - temperaturgivare Ytterst noggrann insticks- och doppgivare

8 EasyClimate : Klimatdatahantering på ett enkelt sätt! Mätinstrumentet levereras med den nya PC-mjukvaran EasyClimate. Detta PC-program kommer att göra dataanalysen ännu enklare. Det moderna användargränssnittet borgar för tydlighet och intuitiv användning. Mätrapporter kan enkelt konfigureras och anpassas till kundens krav med hjälp av den specialutvecklade rapportgeneratorn. Kunduppgifter, mätplatser och mätningar kan redigeras i tabell- eller diagramform och sparas med bara några få musklick. All information arkiveras centralt och kan hämtas fram när som helst. Med testo 480 är dataöverföringen enkel och bekväm och tar ingen onödig tid.

9 We measure it. Tekniska data testo 480 Högklassiga testo 480 för analys av komfort- och inneklimat, inkl. PC-programvaran EasyClimate, nätaggregat, USB-kabel och kalibreringsprotokoll Best.nr Komfortnivåmätning - Högklassiga testo 480 för analys av inneklimat och komfortnivå inkl. PMV/PPD-mätning (Best.nr ) - Komfortnivågivare för mätning av turbulensgrad i enlighet med EN (Best.nr )* - Globgivare Ø 150 mm, TE typ K, för mätning av strålningsvärme (Best.nr ) - IAQ-givare för analys av inomhusluftens kvalitet, CO 2, luftfuktighet, temperatur och absolut tryck, inkl. bordsstativ (Best.nr )* - Luxgivare för mätning av ljusstyrka (Best.nr ) - Plug-in-kabel för digitala givare (Best.nr ) - Stativ för arbetsplatsanalyser (Best.nr ) - Systemväska för komfortnivåmätningar (Best.nr ) *Kabel till plug-in-givare behövs (best.nr ) Allmänna tekniska data Givaranslutning 2 st. TE typ K, 1 st. differenstryck, 3 st. digitala Anslutningar USB-anslutning, SD-kort, nätaggregat, IR för snabb skrivare Driftstemp C Strömförsörjning Batteritid Display Minne Ackumulator, nätaggregat (plug-in) för långtidsmätningar och laddning av ackumulator ca 17 timmar (handhållet instrument utan givare, med 50% ljusstyrka) Grafisk färgdisplay 1,8 GB (ca mätvärden) Analys av inneklimat - Högklassiga testo 480 för analys av inneklimat och komfortnivå inkl. PMV/PPD-mätning (Best.nr ) - Vinghjulsgivare Ø 16 mm med teleskop (max. skalning 960 mm) och integrerad mätknapp (Best.nr )* - Varmtrådsgivare Ø 10 mm för lufthastighetsmätning, böjbar 90 (200 mm) med teleskop (max mm) och integrerad mätknapp (Best.nr )* - Fukt-och temperaturgivare Ø 12 mm, mycket noggrann fuktmätning med 1% noggrannhet (Best.nr )* - Vinghjulsgivare Ø 100 mm för lufthastighetsmätningar (Best.nr )* - Plug-in-kabel för digitala givare (Best.nr ) - Systemväska för komfortnivåmätningar (Best.nr ) *Kabel till plug-in-givare behövs (best.nr ) Tekniska data Sensortyp Differenstryck, integrerad Absoluttryck, integrerad och extern Typ K (NiCr-Ni) Mätområde hpa hpa C Noggrannhet ±1 siffra Upplösning ±(0,3 Pa 1% av mv) Endast för övertryck 0,001 hpa (0,1 Pa) ±3 hpa ±(0,3 C +0,1% av mv) 0,1 hpa 0,1 C Sensortyp Strålningstemperatur, globgivare Pt100 Vinghjul, 16 mm Mätområde C C +0, m/s Upplösning 0,1 C 0,01 C 0,1 m/s Sensortyp Vinghjul, 100 mm Varmtråd, varmkropp Komfortnivågivare Mätområde +0, m/s m/s m/s Upplösning 0,01 m/s 0,01 m/s 0,01 m/s Sensortyp Kapacitiv Testo-fuktsensor CO 2 Lux Mätområde %RH ppm CO lux Upplösning 0,1% RH 1 ppm CO 2 1 Lux

10 Givare Givartyp Mätområde Noggrannhet ±1 siffra Best.nr. Digitala lufthastighetsgivare Vinghjulsgivare Ø 16 mm med teleskop (max. skalning 960 mm) och integrerad mätknapp* +0, m/s C ±(0,2 m/s + 1 % av mv) 0,6-40 m/s ±(0,2 m/s + 2 % av mv) m/s ±1,8 C Varmtrådsgivare Ø 10 mm för lufthastighetsmätning, böjbar 90 (200 mm) med teleskop (max mm) och integrerad mätknapp* m/s C %RH hpa ±(0,03 m/s +4% av mv) ±0,5 C ±(1,8 % RH +0,7 % av mv) ±3 hpa Varmtrådsgivare Ø 7,5 mm, med teleskop (max. 790 mm) och fast kabel för plug-in-givare m/s C ±(0,03 m/s +5 % av mv) ±0,5 C Robust varmkroppsgivare för lufthastighetsmätning Ø 3 mm, med teleskop (max. 860 mm) och fast kabel för plug-in-givare, för riktningsoberoende lufthastighetsmätning m/s C ±(0,03 m/s +5% av mv) ±0,5 C Vinghjulsgivare Ø 100 mm för lufthastighetsmätningar* +0, m/s C ±(0,1 m/s +1,5% av mv) ±0,5 C Varmtrådsgivare Ø 10 mm, med teleskop (max. 730 mm) och fast kabel för plug-in-givare, för luft - hastighetsmätning över frånluftsdon i laboratorier i enlighet med EN / m/s C ±(0,02 m/s +5 % av mv) ±0,5 C Digitala komfortnivågivare Fukt-och temperaturgivare Ø 12 mm, mycket noggrann fuktmätning med 1% noggrannhet* %RH C ±(1,0% RH + 0,7 % av mv) % RH ±(1,4% RH + 0,7 % av mv) % RH ±0,5 C IAQ-givare för analys av inomhusluftens kvalitet, CO 2, luftfuktighet, temperatur och absoluttryck, inkl. bordsstativ* Komfortnivågivare för mätning av turbulensgrad i enlighet med EN 13779* C %RH ppm CO hpa C m/s hpa ±0,5 C ±(1,8 % RH +0,7 % av mv) ± (50 ppm CO 2 + 2% av mv) ppm CO 2 ± (100 ppm CO 2 + 3% av mv) ppm CO 2 ±3 hpa ±0,5 C ±(0,03 m/s +4% av mv) ±3 hpa Globgivare Ø 150 mm, TE typ K, för mätning av strålningsvärme C Klass Luxgivare för mätning av ljusstyrka Lux Klass C i enlighet med DIN ; f1 = 6% V-Lamda; f2 = 5% cos WBGT-mätset (Wet Bulb Globe Temperatur) för utvärdering av hur arbetsplatser påverkas av värme, baserat på ISO 7243 / DIN , bestående av globgivare, givare för omgivningstemperatur och våt temperatur, kabel för plug-in-givare, stativ och väska C C C Klass 1 ±(0,25 C +0,3% av mv) ±(0,25 C +0,3% av mv) ID-nr /1 *Kabel till plug-in-givare behövs (best.nr )

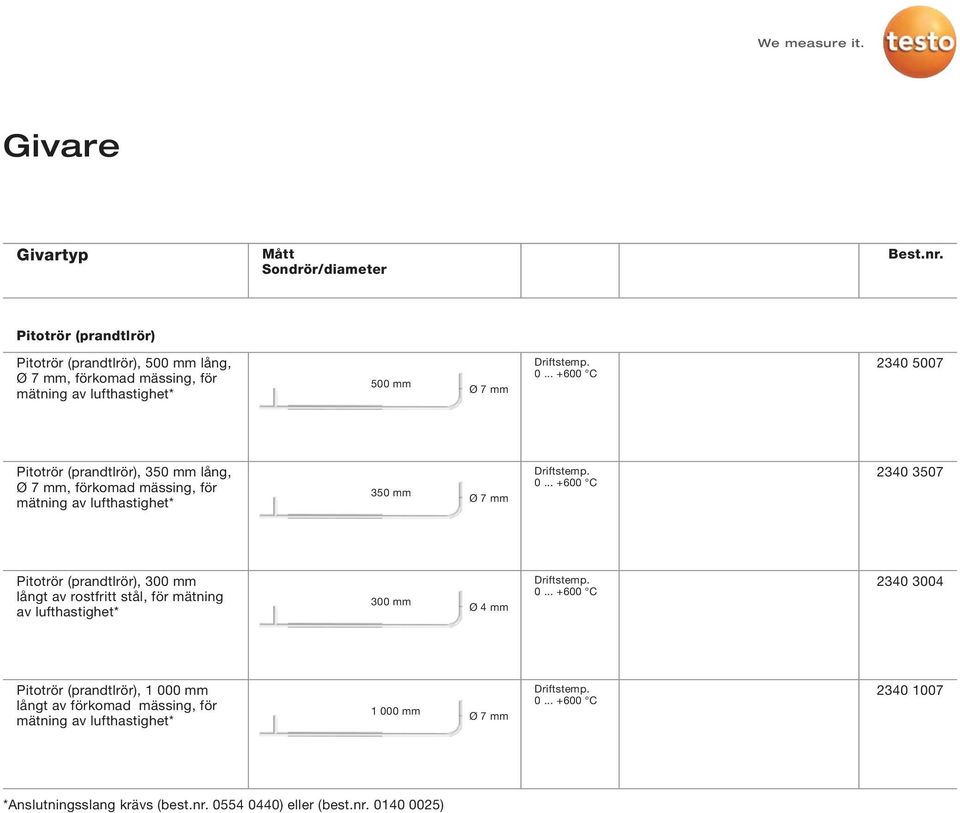

11 We measure it. Givare Givartyp Mått Sondrör/diameter Best.nr. Pitotrör (prandtlrör) Pitotrör (prandtlrör), 500 mm lång, Ø 7 mm, förkomad mässing, för mätning av lufthastighet* 500 mm Ø 7 mm Driftstemp C Pitotrör (prandtlrör), 350 mm lång, Ø 7 mm, förkomad mässing, för mätning av lufthastighet* 350 mm Ø 7 mm Driftstemp C Pitotrör (prandtlrör), 300 mm långt av rostfritt stål, för mätning av lufthastighet* 300 mm Ø 4 mm Driftstemp C Pitotrör (prandtlrör), mm långt av förkomad mässing, för mätning av lufthastighet* mm Ø 7 mm Driftstemp C *Anslutningsslang krävs (best.nr ) eller (best.nr )

12 Givare Givartyp Mått Sondrör/diameter Mätområde Noggrannhet t 99 Best.nr. Fler digitala givare Ytterst noggrann Pt100-givare för insticks- och doppmätningar, kabel till plug-in-givare behövs (best.nr ) 200 mm Ø 3 mm C ±0,15 C 0,2% av mv ( ,01 C) ±0,15 C + 0,05% av mv ( C) ±0,15 C + 0,2% av mv (100, C) ±0,5 C + 0,5% av mv (350, C) Särskilda versioner av Pt100-givaren finns på förfrågan (t.ex. som en yttemperaturgivare eller luftgivare, förlängt eller förstärkt sondrör) Adapterkabel för anslutning av analog Pt100-givare till testo 480 Luftgivare Robust luftgivare, termoelement av typ K, fast kabel 115 mm C Ø 4 mm Yttemperaturgivare Snabb yttemperaturgivare med fjädrande termoelementband, även för ojämna ytor, kortvarig mätning upp till +500 C, TE-typ K, fast kabel 115 mm Ø 5 mm Ø 12 mm C 3 s Snabb platt yttemperaturgivare för mätningar på svåråtkomliga platser, t.ex.. trånga öppningar och springor, TE-typ K, fast kabel 145 mm 40 mm Ø 8 mm Ø 7 mm C Effektiv, vattentät yttemperaturgivare med liten mätspets för platta ytor, TE-typ K, fast kabel 150 mm Ø 2,5 mm Ø 4 mm C Klass 1 1) 20 s Snabb yttemperaturgivare med fjädrande termoelementband, även för ojämna ytor, kortvarig mätning upp till +500 C, TE-typ K, fast kabel 80 mm Ø 5 mm 50 mm Ø 12 mm C 3 s Platt yttemperaturgivare med teleskophandtag på max. 680 mm för mätningar på svåråtkomliga ställen, TE-typ K, Fast kabel 1,6 m (kortare i motsvarande grad när teleskopet dras ut) 680 mm 12 mm Ø 25 mm C 3 s ) I enlighet med standarden EN avser klass 1 området C (typ K), klass 2 avser området C (typ K) och klass 3 avser området C (typ K). En givare motsvarar alltid endast en noggrannhetsklass.

13 We measure it. Givare Givartyp Mått Sondrör/diameter Mätområde Noggrannhet t 99 Best.nr. Yttemperaturgivare Magnetgivare, häftkraft c:a 20 N, med magneter, för mätningar på metallytor, TE typ K, Fast kabel 35 mm Ø 20 mm C 150 s Magnetgivare, häftkraft c:a 10 N, med magneter, för högre temp., för mätningar på metallytor, TE typ K, Fast kabel 75 mm Ø 21 mm C Vattentät yttemperaturgivare med trubbig mätspets för plana ytor, termoelement, TE typ K, Fast kabel 115 mm Ø 5 mm Ø 6 mm C 30 s Rörgivare med kardborreband, för temperaturmätning på rör med diameter upp till max. 120 mm, Tmax C, TE typ K, Fast kabel 395 mm 20 mm C Klass 1 1) 90 s Rörgivare med utbytbart mäthuvud, för rördiametrar 5-65 mm. Mätområde kortvarigt upp till 280 C, TE typ K, Fast kabel C Reservmäthuvud till rörgivare, TE typ K 35 mm 15 mm C Rörgivare (tång) för mätningar på rör med diam mm (max. 1 ), kortvariga mätningar upp till +130 C, TE typ K, Fast kabel C ) I enlighet med standarden EN avser klass 1 området C (typ K), klass 2 avser området C (typ K) och klass 3 avser området C (typ K). En givare motsvarar alltid endast en noggrannhetsklass. Information om ytmätning: De angivna svarstiderna t 99 är uppmätta på slipat stål eller aluminiumplattor vid 60 C. De angivna noggrannhetsvärdena avser sensorns noggrannhet. Noggrannheten i din applikation är beroende av ytstrukturen (ojämnhet), mätobjektets material (värmekapacitet och värmeöverföring), utöver sensorns noggrannhet. Testo skapar ett kalibreringscertifikat som motsvarar avvikelserna i ditt mätsystem i din applikation. För detta ändamål använder Testo en testbänk som har utvecklats i samarbete med PTB (Physikalisch Technische Bundesanstalt).

14 Givare Givartyp Mått Sondrör/diameter Mätområde Noggrannhet t 99 Best.nr. Dopp-/insticksgivare Effektiv och snabb doppgivare, vattentät, TE typ K, Fast kabel Ø 1,5 mm 300 mm C Klass 1 1) 2 s Supersnabb, vattentät dopp-/insticksgivare, TE typ K, Fast kabel 60 mm 14 mm C Klass 1 1) 3 s Ø 5 mm Ø 1,5 mm Böjlig mätspets, TE typ K C Klass 1 1) Ø 1,5 mm 500 mm Böjlig mätspets, TE typ K C Klass 3 1) Ø 1,5 mm 500 mm Böjlig temperaturgivare för mätning i luft/avgaser (ej lämplig för mätning i smältugn), TE typ K Ø 3 mm mm C Klass 1 1) 4 s Vattentät dopp-/insticksgivare, TE typ K, Fast kabel 114 mm 50 mm C 7 s Ø 5 mm Ø 3,7 mm Böjlig doppgivare med liten massa, idealisk för mätningar i små volymer som t.ex. petriskålar eller för ytmätningar (sätts t.ex. fast med tejp), TE typ K, 2 meter FEP-isolerad termotråd, temperaturtålig upp till 200 C, oval form med måtten: 2,2 mm x 1,4 mm Ø 0,25 mm 500 mm C Klass 1 1) 1 s Vattentät livsmedelsgivare av rostfritt stål (IP65), TE typ K, Fast kabel 125 mm 30 mm C 7 s Ø 4 mm Ø 3,2 mm Robust livsmedelsgivare med specialhandtag, IP 65, förstärkt kabel (PUR), termoelement typ K, Fast kabel 115 mm Ø 5 mm 30 mm Ø 3,5 mm C Klass 1 1) 6 s Termoelement Trådgivare med TE-adapter, 800 mm lång, glasfiber, TE typ K 800 mm C Ø 1,5 mm Trådgivare med TE-adapter, böjlig, längd 1500 mm, glasfiber, TE typ K mm C Ø 1,5 mm Trådgivare med TE-adapter, mm lång, PTFE, TE typ K mm C Ø 1,5 mm 1) I enlighet med standarden EN avser klass 1 området C (typ K), klass 2 avser området C (typ K) och klass 3 avser området C (typ K). En givare motsvarar alltid endast en noggrannhetsklass.

15 We measure it. Tillbehör Tillbehör för mätinstrument Stativ för arbetsplatsanalyser. Med hållare för handhållet instrument och givare. Kan även användas som teleskopförlängning Plug-in-kabel för digitala givare testovent 410, mätstos, Ø 340mm / 330 x 330 mm, inkl. fodral testovent 415, mätstos, Ø 210mm / 210 x 210 mm, inkl. fodral testovent 417, mätset med en mätstos på 200 x 200 m och en mätstos på 330 x 330 mm för till- och frånluft Kontroll- och justeringsset för Testos fuktgivare, saltlösning med 11,3% RH och 75,3% RH, inkl. adapter för fuktgivare Anslutningsslang, silikon, 5 m lång, Max. last 700 hpa (mbar) Silikonfri anslutningsslang för mätning av differenstryck, längd 5 m, belastning upp till maximalt 700 hpa, (mbar) Best.nr /msp/A/ Transport och skydd Systemväska för komfortnivåmätningar för mätinstrument, givare och tillbehör Systemväska för VVS-mätningar, för mätinstrument, givare och tillbehör Skrivare och tillbehör Trådlös IrDA-skrivare med IR-interface, 1 rulle skrivarpapper, 4 AA-batterier för utskrift av mätningar på plats Extra skrivarpapper (6 rullar), av permanent typ, dokumentation av mätdata som är läsbar upp till 10 år Kalibreringscertifikat ISO-kalibreringscertifikat/Temperatur För luft-/doppgivare. Kalibreringspunkter: -18 C, 0 C, +60 C DAkkS-kalibreringscertifikat / Temperatur; Temperaturmätare med luft-/doppgivare. Kal.punkter: -20 C, 0 C, +60 C ISO-kalibreringscertifikat / Fukt; Kalibreringspunkter 11,3%RH och 75,3%RH vid +25 C DAkkS-kalibreringscertifikat / Fukt; elektroniska hygrometrar, kalibreringspunkter 11,3%RH och 75,3%RH vid +25 C ISO-kalibreringscertifikat / Tryck; differenstryck, noggrannhet 0,1... 0,6 (% av slutvärdet) ISO-kalibreringscertifikat / Lufthastighet; varmtråd, vinghjulsgivare, pitotrör, kalibreringspunkter: 2; 5; 10 m/s ISO-kalibreringscertifikat / Lufthastighet; varmtråd, vinghjulsgivare, pitotrör, kalibreringspunkter: 10; 15; 20 m/s ISO-kalibreringscertifikat / Ljus; Kalibreringspunkter 0, 500, 1 000, 2 000, Lux ISO-kalibreringscertifikat / CO2; CO2-givare; kalibreringspunkter: 1 000, ppm Med reservation för ev. ändringar. Fler kalibreringscertifikat på begäran

16 We measure it. Med reservation för ev. ändringar. 480 SPEC. SVE/ Nordtec Instrument AB Box Göteborg Tel Hemsida:
