Automatisk batteriladdare

Transkript

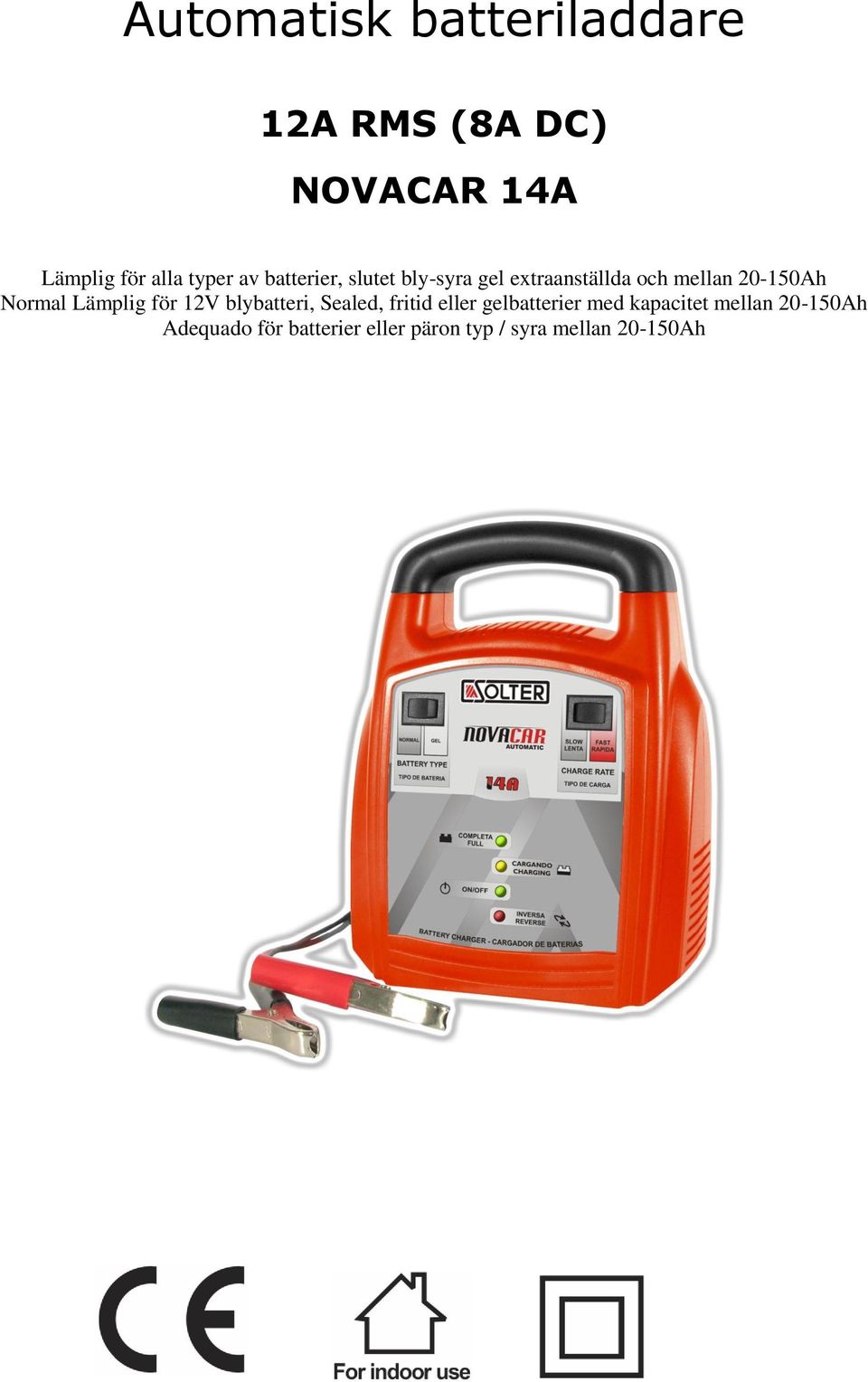

1 Automatisk batteriladdare 12A RMS (8A DC) NOVACAR 14A Lämplig för alla typer av batterier, slutet bly-syra gel extraanställda och mellan Ah Normal Lämplig för 12V blybatteri, Sealed, fritid eller gelbatterier med kapacitet mellan Ah Adequado för batterier eller päron typ / syra mellan Ah

2 INLEDNING Den NOVACAR 14A är en del av utbudet av Single laddare som representerar den senaste tekniken inom batteriladdare. NOVACAR laddare öka prestandan i ditt batteri och förlänga dess livslängd. Läs dessa instruktioner noggrant innan du använder laddaren. SÄKERHETSINSTRUKTIONER Gaser Batterier avger explosiva gaser vid laddning. Eftersom dessa gaser är brandfarliga, använd inte laddaren på platser där öppen låga eller gnistor kan uppstå, och bör hållas väl ventilerat område. För att minska risken för batteri explosion, bör batterikablarna anslutas och lossas endast när laddaren har kopplats bort från huvudfåran. Sådana batterier Denna laddare är konstruerad för att ladda vanliga batterier, slutet blybatteri, gel eller extraanställda. Använd det inte att ladda NICAD eller någon annan typ av batteri. Vänligen notera För att förhindra fukt från att skada transformatorn, förvara laddaren i torr när den inte används. Laddaren är konstruerad endast användas inomhus. Utsätt aldrig apparaten för fukt, regn eller snö. Laddaren är inte avsedd att användas som energikälla. reparera Ta inte isär laddaren. Varje försök att modifiera eller reparera laddaren av användaren innebär förlust av garantins giltighet. Du kan inte byta ut elkabeln, i förevarande fall denna defekt, ska enheten kasseras. Observera! Batteriet är frätande. Undvik kontakt med hud eller kläder, eftersom det kan orsaka brännskador. Vid kontakt, skölj omedelbart det drabbade området med vatten. Vid kontakt med ögonen, spola med vatten och kontakta läkare omedelbart. Ladda aldrig ett fruset batteri. Om elektrolyten i batteriet är frusen, placera batteriet i ett varmt område för att tina upp batteriet innan du börjar ladda. Placera aldrig laddaren på batteriet eller vice versa. Batteriet klämmor bör inte vidröras medan laddaren fungerar. Använd inte laddaren om den har utsatts för ett kraftigt slag, har tappats, eller kan ha lidit någon form av skada. I så fall ta ur laddaren till en kvalificerad professionell att kontrollera och reparera. Kontrollera att laddaren ledaren är placerad så att ingen trampar eller skada. För att undvika skador på sladden eller kontakten, aldrig i sladden för att koppla ur laddaren

3 Försiktighetsåtgärder när du arbetar med batterier Om batterisyra kommer i kontakt med hud eller kläder, tvätta genast med tvål och vatten. Vid kontakt med ögonen, skölj ögonen med kallt vatten i minst 20 minuter och kontakta en läkare omedelbart. Rök aldrig eller låta en gnista eller låga i närheten av batteriet eller motorn. Tappa inte ett metallverktyg på batteriet. Kan orsaka en gnista eller kortslutning i batteriet eller andra elektriska delen av systemet kan orsaka en explosion. Innan hantering blybatterier, ta bort något tillbehör eller metall, såsom ringar, armband, halsband och klockor. Den blybatteri kan producera en kortslutningsström tillräckligt hög för att svetsa en ring eller något liknande tillbehör, vilket kan orsaka allvarliga brännskador. DRAG automatisk uppdatering Den automatiska påfyllning processen NOVACAR 14A är uppdelad i två faser. När batteriet är fulladdat kopplar laddaren automatiskt över till underhållsladdning. Skärmtyp LED Den här enheten har en LED- display typ med laddningsindikator : " FULL " ( FULL ) - Ljusgrön - Batteriet är fulladdat och laddaren är i underhåll läge. " Charging" ( LADDA ) - bärnstensfärgade signallampan - Laddaren laddar batteriet. STRÖM - Ljusgrön - Laddaren är ansluten till mainstream. "Reverse" ( bakåt) - RED LIGHT - DC klämmor är anslutna till fel poler. Polaritetsskyddad Denna enhet erbjuder skydd mot omvänd polaritet. För fel polaritet, kommer den röda "Reverse" tänds och startar inte laddningen. Om detta inträffar, omedelbart dra ut laddaren ur vägguttaget, anslut den röda krokodilklämman till den positiva ( + ) och svart alligator klipp till den negativa ( - ). Sedan in den i elnätet för att starta laddningen. Kortslutningsskydd Om klämmorna vidrör varandra när laddaren är inkopplad, börjar enheten inte laddas. Koppla bort laddaren från huvudfåran, koppla ur den och börja om processen igen försöka få klämmorna inte vidrör varandra. Underhållsläge När batteriet är fulladdat kopplar laddaren automatiskt över till underhållsladdning. Den gröna kontrollampan " FULL " ( FULL ). Koppla bort laddaren från eluttaget och koppla bort batteriet. Överbelastningsskydd Den här enheten har en automatisk brytare reset krets. Om belastningen strömmen överskrider märkströmmen, kommer laddningen stoppas automatiskt. Koppla bort laddaren från elnätet, koppla ur batteriet och starta om processen.

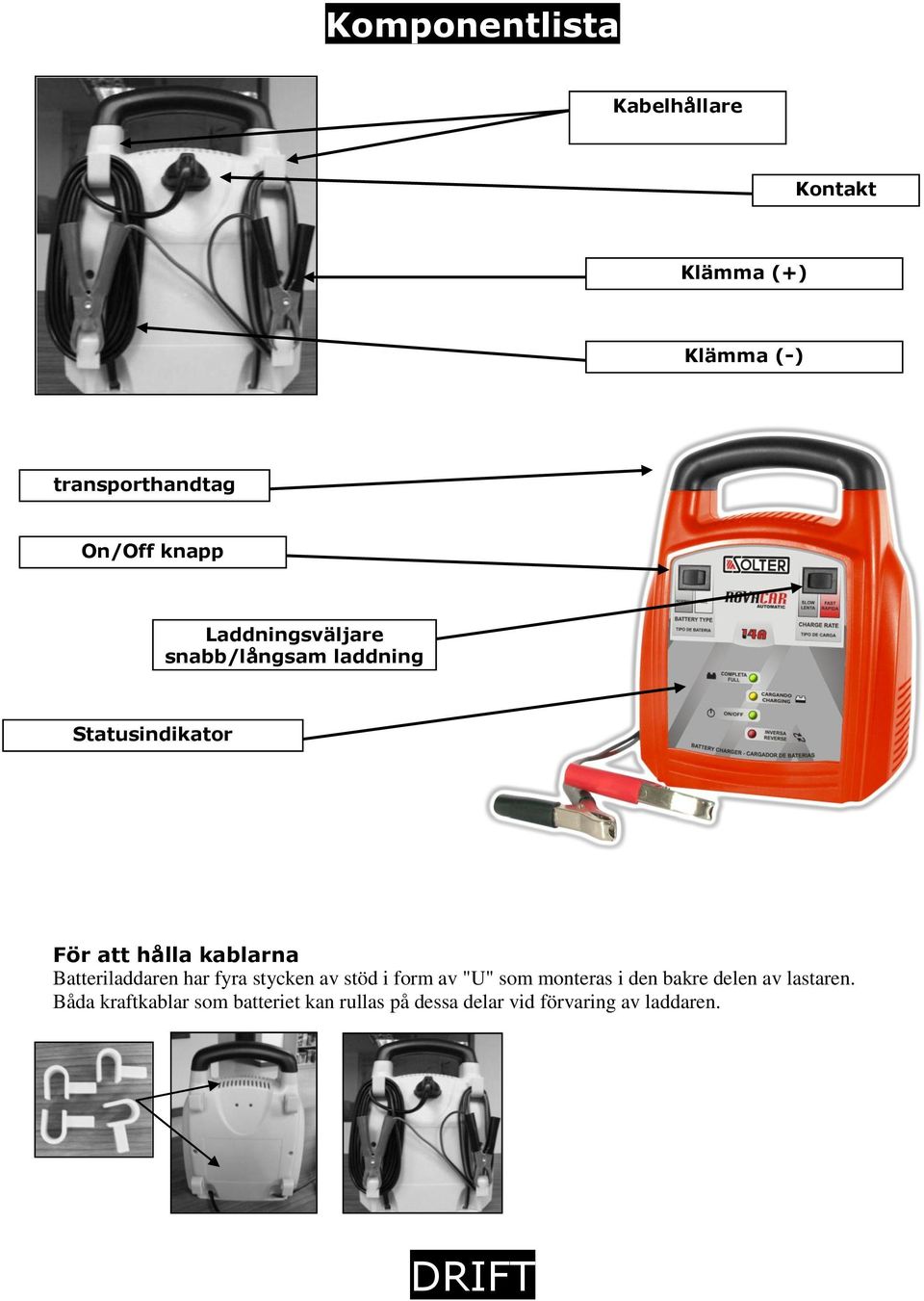

4 Komponentlista Kabelhållare Kontakt Klämma (+) Klämma (-) transporthandtag On/Off knapp Laddningsväljare snabb/långsam laddning Statusindikator För att hålla kablarna Batteriladdaren har fyra stycken av stöd i form av "U" som monteras i den bakre delen av lastaren. Båda kraftkablar som batteriet kan rullas på dessa delar vid förvaring av laddaren. DRIFT

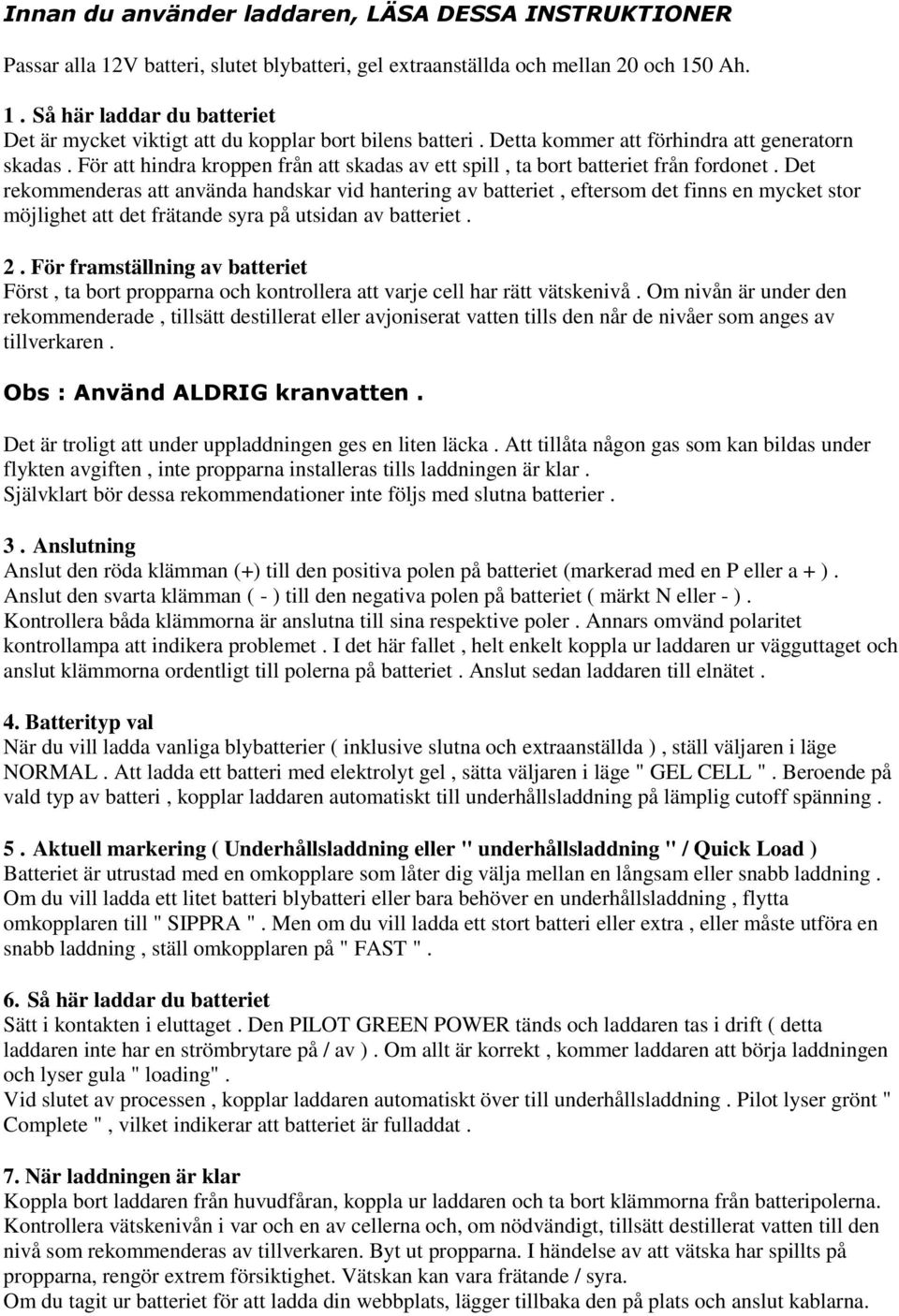

5 Innan du använder laddaren, LÄSA DESSA INSTRUKTIONER Passar alla 12V batteri, slutet blybatteri, gel extraanställda och mellan 20 och 150 Ah. 1. Så här laddar du batteriet Det är mycket viktigt att du kopplar bort bilens batteri. Detta kommer att förhindra att generatorn skadas. För att hindra kroppen från att skadas av ett spill, ta bort batteriet från fordonet. Det rekommenderas att använda handskar vid hantering av batteriet, eftersom det finns en mycket stor möjlighet att det frätande syra på utsidan av batteriet. 2. För framställning av batteriet Först, ta bort propparna och kontrollera att varje cell har rätt vätskenivå. Om nivån är under den rekommenderade, tillsätt destillerat eller avjoniserat vatten tills den når de nivåer som anges av tillverkaren. Obs : Använd ALDRIG kranvatten. Det är troligt att under uppladdningen ges en liten läcka. Att tillåta någon gas som kan bildas under flykten avgiften, inte propparna installeras tills laddningen är klar. Självklart bör dessa rekommendationer inte följs med slutna batterier. 3. Anslutning Anslut den röda klämman (+) till den positiva polen på batteriet (markerad med en P eller a + ). Anslut den svarta klämman ( - ) till den negativa polen på batteriet ( märkt N eller - ). Kontrollera båda klämmorna är anslutna till sina respektive poler. Annars omvänd polaritet kontrollampa att indikera problemet. I det här fallet, helt enkelt koppla ur laddaren ur vägguttaget och anslut klämmorna ordentligt till polerna på batteriet. Anslut sedan laddaren till elnätet. 4. Batterityp val När du vill ladda vanliga blybatterier ( inklusive slutna och extraanställda ), ställ väljaren i läge NORMAL. Att ladda ett batteri med elektrolyt gel, sätta väljaren i läge " GEL CELL ". Beroende på vald typ av batteri, kopplar laddaren automatiskt till underhållsladdning på lämplig cutoff spänning. 5. Aktuell markering ( Underhållsladdning eller " underhållsladdning " / Quick Load ) Batteriet är utrustad med en omkopplare som låter dig välja mellan en långsam eller snabb laddning. Om du vill ladda ett litet batteri blybatteri eller bara behöver en underhållsladdning, flytta omkopplaren till " SIPPRA ". Men om du vill ladda ett stort batteri eller extra, eller måste utföra en snabb laddning, ställ omkopplaren på " FAST ". 6. Så här laddar du batteriet Sätt i kontakten i eluttaget. Den PILOT GREEN POWER tänds och laddaren tas i drift ( detta laddaren inte har en strömbrytare på / av ). Om allt är korrekt, kommer laddaren att börja laddningen och lyser gula " loading". Vid slutet av processen, kopplar laddaren automatiskt över till underhållsladdning. Pilot lyser grönt " Complete ", vilket indikerar att batteriet är fulladdat. 7. När laddningen är klar Koppla bort laddaren från huvudfåran, koppla ur laddaren och ta bort klämmorna från batteripolerna. Kontrollera vätskenivån i var och en av cellerna och, om nödvändigt, tillsätt destillerat vatten till den nivå som rekommenderas av tillverkaren. Byt ut propparna. I händelse av att vätska har spillts på propparna, rengör extrem försiktighet. Vätskan kan vara frätande / syra. Om du tagit ur batteriet för att ladda din webbplats, lägger tillbaka den på plats och anslut kablarna.

6 UNDERHÅLL Det är viktigt att batteriet hålls laddat regelbundet under hela året, särskilt under vintermånaderna. Den kyla minskar batteriets prestanda av ditt fordon. Oljan är tjock och svår att starta motorn, eftersom både uppvärmning och vindrutan och lampor förbrukar el. Just nu är när batterierna ska vara på full effekt. För att undvika problem och eventuella fel, är det nödvändigt att utföra regelbundet underhåll och hålla batteriet fulladdat. Här är några tips för att hålla batteriet i gott skick : Defekta celler Batterierna består vanligen av sex celler. Vilken som helst av dessa celler kan blir slitna eller skadade. Om efter flera timmars laddning, fortsätter att batteriet laddas ner, kontrollera batteriet. Ta hydrometer läsning av varje battericellerna. Om ett mätvärde är lägre än den andra, skulle detta tyda på att cellen är defekt. I det här fallet, kontakta en specialiserad elektrisk mekaniker att kontrollera batteriet. En enda felaktig cell kan förstöra ditt batteri gör oanvändbar för vidare användning. Det bästa alternativet kan vara att köpa en ny. Underhålla Ibland är batteriet inte laddas helt enkelt genom det faktum att eftersom det är smutsigt eller lös anslutning på din batteripolerna. Det är viktigt att utföra regelbundet underhåll. För att göra detta, ta bort batterikablarna, rengör insidan av båda kontakterna, terminaler, terminaler, gnugga med vaselin, ersätta dem ordentligt på plats och dra åt ordentligt. Det är väsentligt att vätskenivån bibehålls över plattorna. Men tänk på att inte överstiga den nivå som krävs, eftersom elektrolyten är mycket surt. Det är mycket viktigt att inte använda kranvatten. Använd alltid vatten eller desinoizada destilzada. Syran nivå måste hållas hög. Om det är nödvändigt, ta den till en mekaniker för inspektion. Om du vill kontrollera batteriets status Med hjälp av en hydrometer, som kan köpas i de flesta butiker för motor tillbehör, kan du kontrollera den specifika vikten hos elektrolyten i varje cell. Hydrometern sög en kvantitet av fluid från mätcell och registrerar tillståndet för den cellen. Efter kontroll, re - häll vätskan i cellen försöker att inte spilla vätska på utsidan.

7 TEKNISKA SPECIFIKATIONER För vanliga batterier, slutet blybatteri, gel eller extra 12V Ingång: 220V - 240V ~ 50Hz Max. 150W Utgång: Quick Charge: 12V, 8A DC (12A RMS) Underhållsladdning ("Trickle Charge"): 12V, 2.5A DC (3,75 A RMS) MILJÖSKYDD Elektroniskt avfall får inte blandas med annat hushållsavfall. Återvinn den här produkten på rätt plats. För mer information om återvinning av denna produkt, kontakta din lokala myndighet. GARANTI Solter erbjuder 2 års garanti på denna produkt från inköpsdatum. Garantin är inte överförbar. Garantin täcker endast defekter i utförande och material. För att kvalificera sig för garantiservice, dra den till den plats där den köptes eller till en auktoriserad leverantör Solter, tillsammans med inköpsbevis. Single avsäger sig allt ansvar för produkten har skadats eller har inte använts som beskrivs i denna handbok. Denna garanti är exklusiv och ersätter alla andra garantier, uttryckliga eller underförstådda. Det garantiåtagande begränsar (vid val av Single) reparation eller utbyte av en defekt produkt. Singel är inte ansvarigt för någon skada eller olägenhet till följd av fele
