Bruksanvisning Kombitryckgivare. PN20xx / / 2007

Storlek: px
Starta visningen från sidan:

Download "Bruksanvisning Kombitryckgivare. PN20xx 704027 / 00 06 / 2007"

Transkript

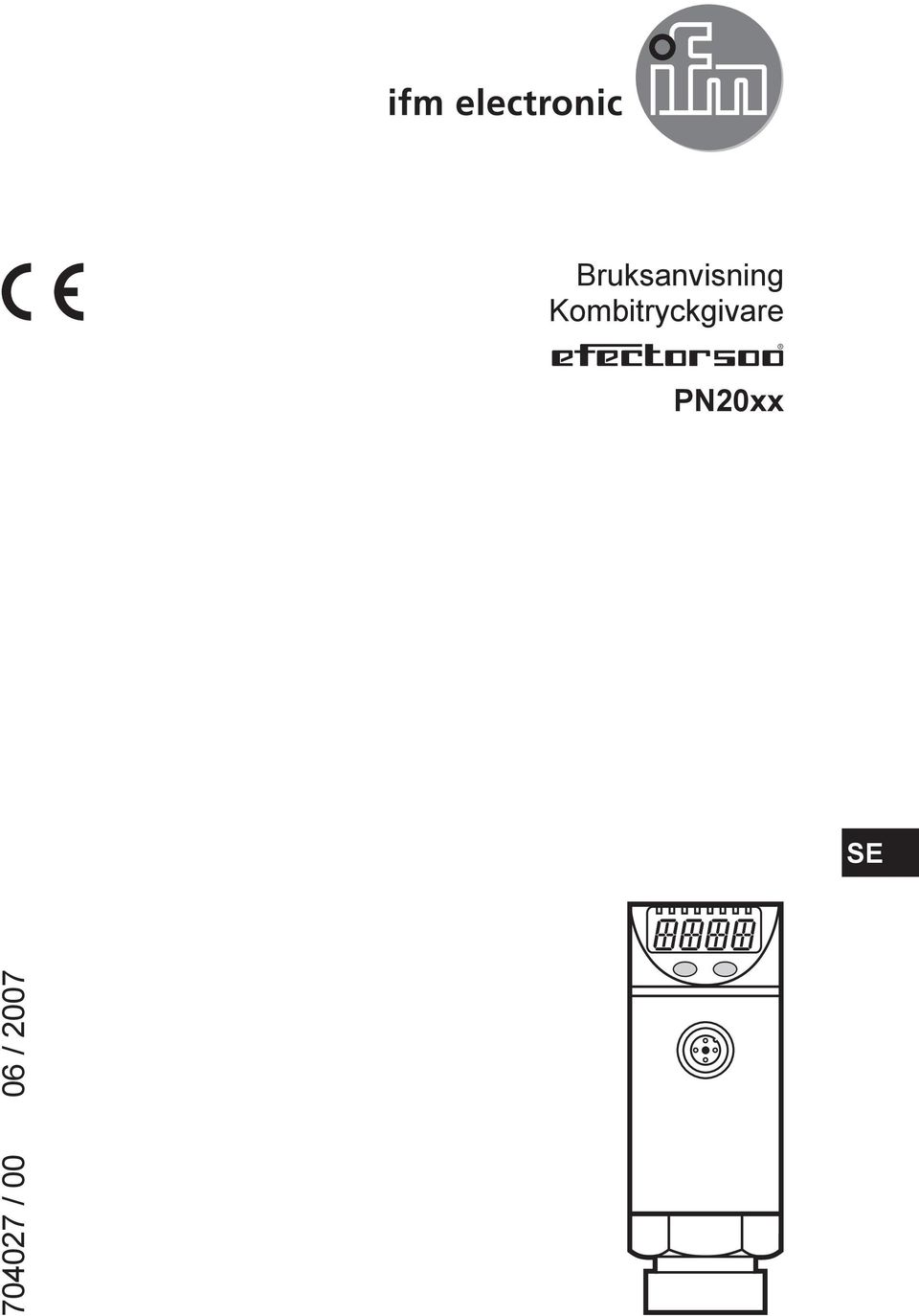

1 Bruksanvisning Kombitryckgivare PN20xx E / / 2007

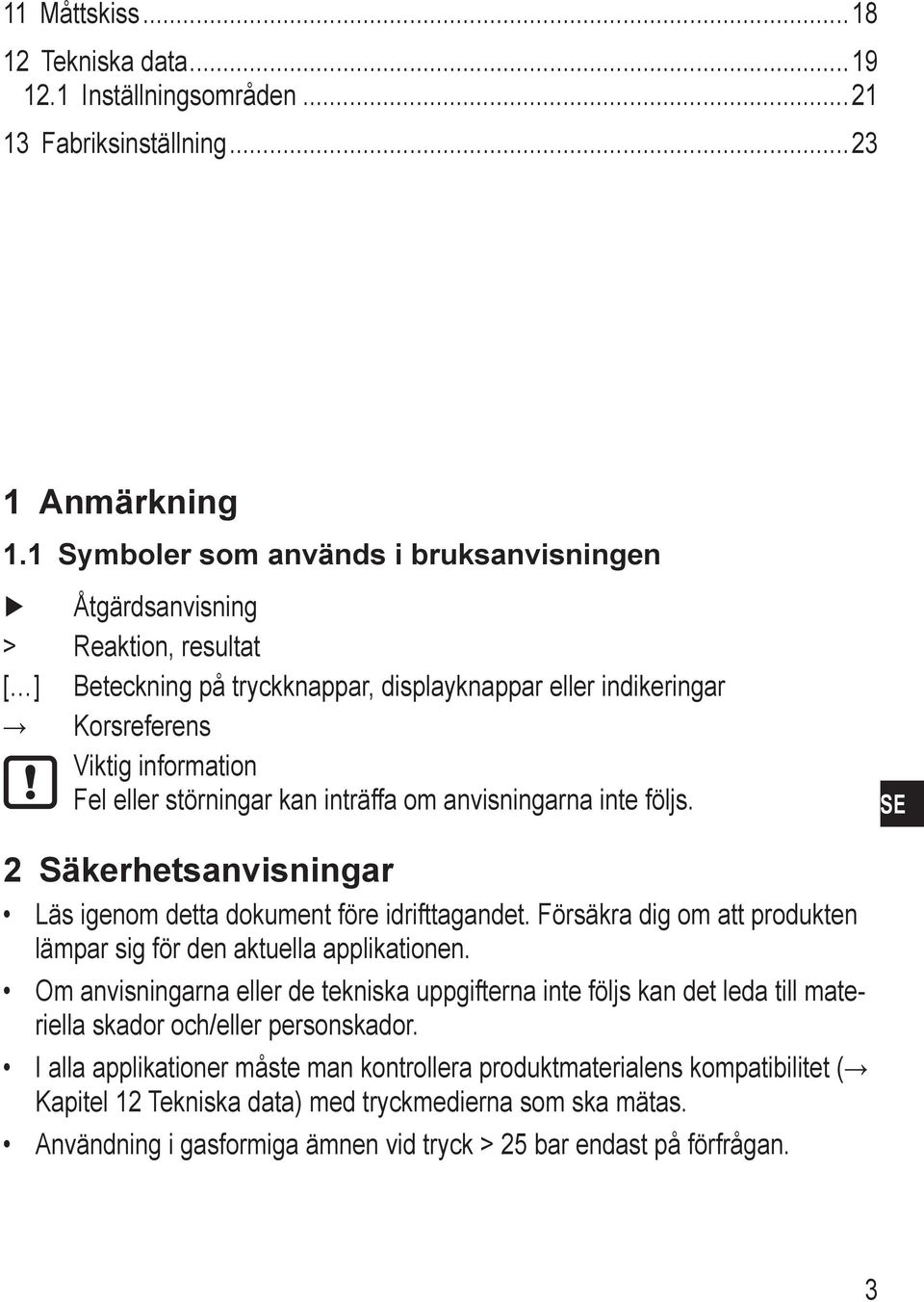

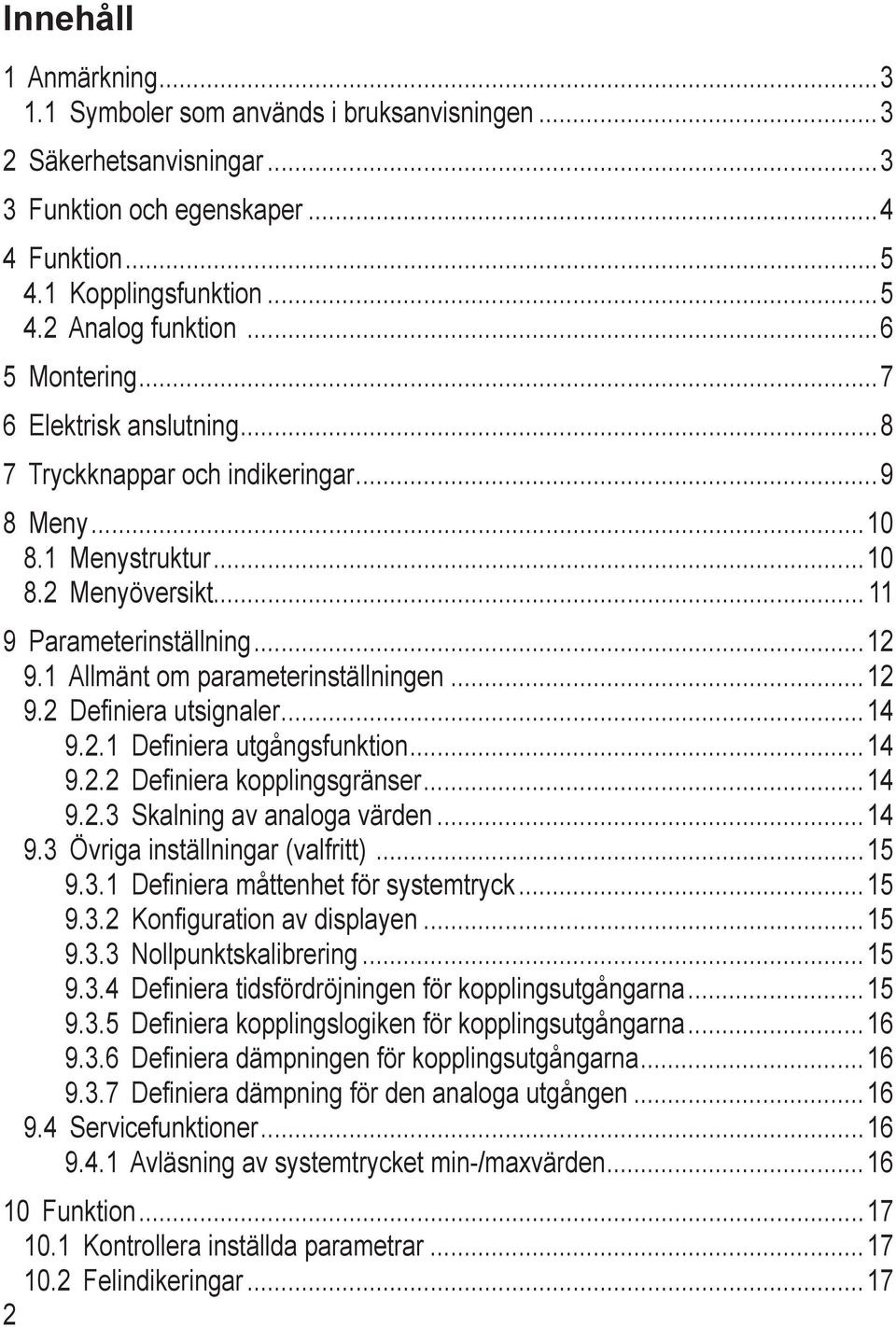

2 Innehåll 1 Anmärkning ymboler som används i bruksanvisningen 3 2 äkerhetsanvisningar 3 3 Funktion och egenskaper 4 4 Funktion Kopplingsfunktion Analog funktion 6 5 ontering 7 6 Elektrisk anslutning 8 7 Tryckknappar och indikeringar 9 8 eny enystruktur enyöversikt 11 9 Parameterinställning Allmänt om parameterinställningen Definiera utsignaler Definiera utgångsfunktion Definiera kopplingsgränser kalning av analoga värden Övriga inställningar (valfritt) Definiera måttenhet för systemtryck Konfiguration av displayen Nollpunktskalibrering Definiera tidsfördröjningen för kopplingsutgångarna Definiera kopplingslogiken för kopplingsutgångarna Definiera dämpningen för kopplingsutgångarna Definiera dämpning för den analoga utgången ervicefunktioner Avläsning av systemtrycket min-/maxvärden Funktion Kontrollera inställda parametrar Felindikeringar 17 2

3 11 åttskiss Tekniska data Inställningsområden Fabriksinställning 23 1 Anmärkning 1.1 ymboler som används i bruksanvisningen Åtgärdsanvisning > Reaktion, resultat [ ] Beteckning på tryckknappar, displayknappar eller indikeringar Korsreferens Viktig information Fel eller störningar kan inträffa om anvisningarna inte följs. E 2 äkerhetsanvisningar Läs igenom detta dokument före idrifttagandet. Försäkra dig om att produkten lämpar sig för den aktuella applikationen. Om anvisningarna eller de tekniska uppgifterna inte följs kan det leda till materiella skador och/eller personskador. I alla applikationer måste man kontrollera produktmaterialens kompatibilitet ( Kapitel 12 Tekniska data) med tryckmedierna som ska mätas. Användning i gasformiga ämnen vid tryck > 25 bar endast på förfrågan. 3

4 3 Funktion och egenskaper Enheten övervakar systemtrycket i maskiner och anläggningar. Användningsområde Trycktyp: relativt tryck Artikelnr ätområde Tillåtet övertryck prängtryck bar PI bar PI bar PI PN PN PN PN , , PN , PN2026-0,13...2,50-1, , PN mbar PI bar PI bar PI PN ,5...14, PN , , PN ,25...7, mbar inh 2 O bar inh 2 O bar inh 2 O PN , ,0-5, , Pa = bar 10 / kpa = bar x 100 tatiska och dynamiska övertryck som överskrider de överlasttryck som anges ska förhindras genom lämpliga åtgärder. Det angivna sprängtrycket får inte överskridas. Enheten kan gå sönder även vid kortvarig ökning av trycket över sprängtrycket. Varning: Risk för personskador! Användning i gasformiga ämnen vid tryck > 25 bar endast på förfrågan. 4

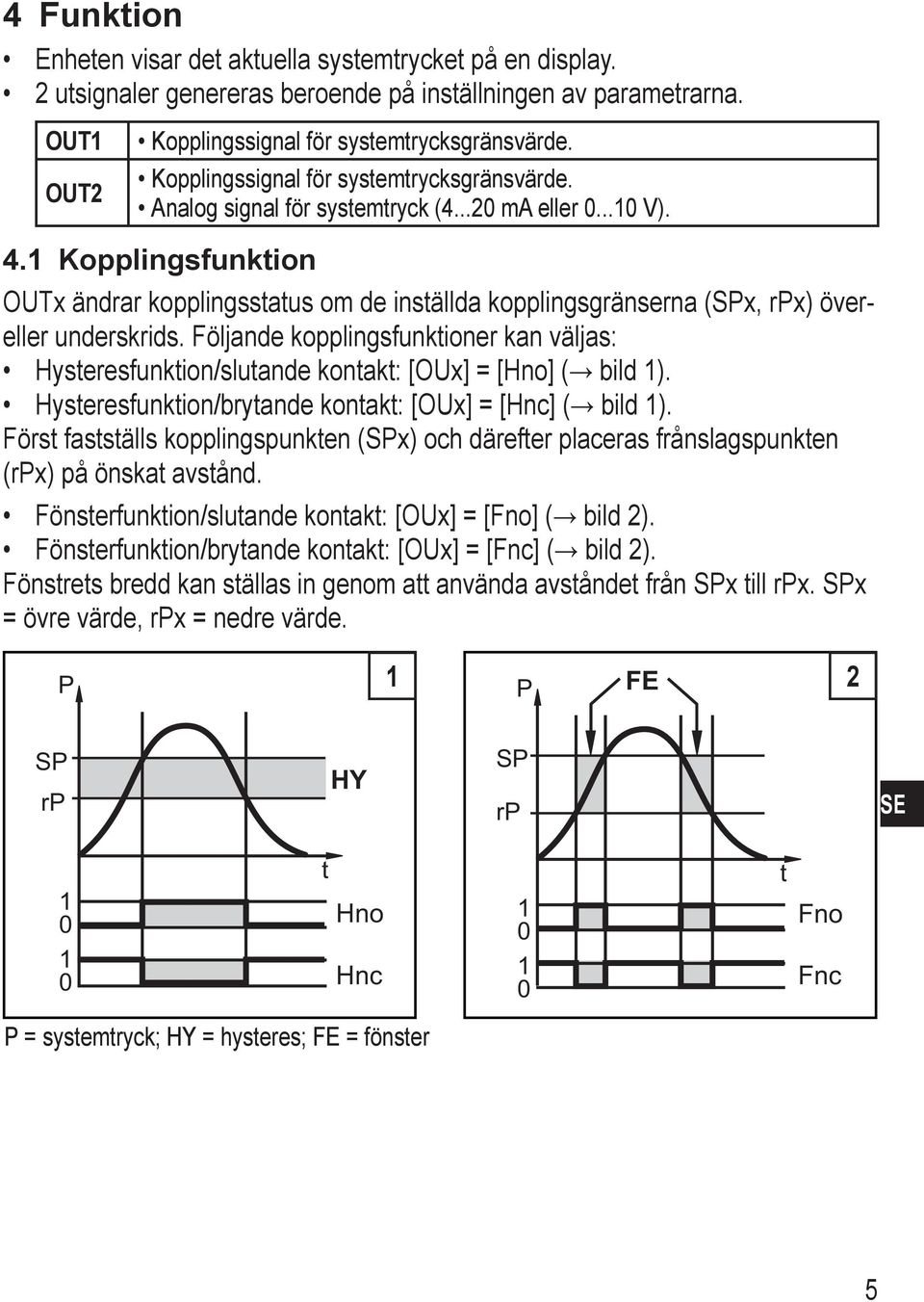

5 4 Funktion Enheten visar det aktuella systemtrycket på en display. 2 utsignaler genereras beroende på inställningen av parametrarna. OUT1 OUT2 Kopplingssignal för systemtrycksgränsvärde. Kopplingssignal för systemtrycksgränsvärde. Analog signal för systemtryck ( ma eller V). 4.1 Kopplingsfunktion OUTx ändrar kopplingsstatus om de inställda kopplingsgränserna (Px, rpx) övereller underskrids. Följande kopplingsfunktioner kan väljas: Hysteresfunktion/slutande kontakt: [OUx] = [Hno] ( bild 1). Hysteresfunktion/brytande kontakt: [OUx] = [Hnc] ( bild 1). Först fastställs kopplingspunkten (Px) och därefter placeras frånslagspunkten (rpx) på önskat avstånd. Fönsterfunktion/slutande kontakt: [OUx] = [Fno] ( bild 2). Fönsterfunktion/brytande kontakt: [OUx] = [Fnc] ( bild 2). Fönstrets bredd kan ställas in genom att använda avståndet från Px till rpx. Px = övre värde, rpx = nedre värde. P 1 P FE 2 P rp HY P rp E t Hno Hnc t Fno Fnc P = systemtryck; HY = hysteres; FE = fönster 5

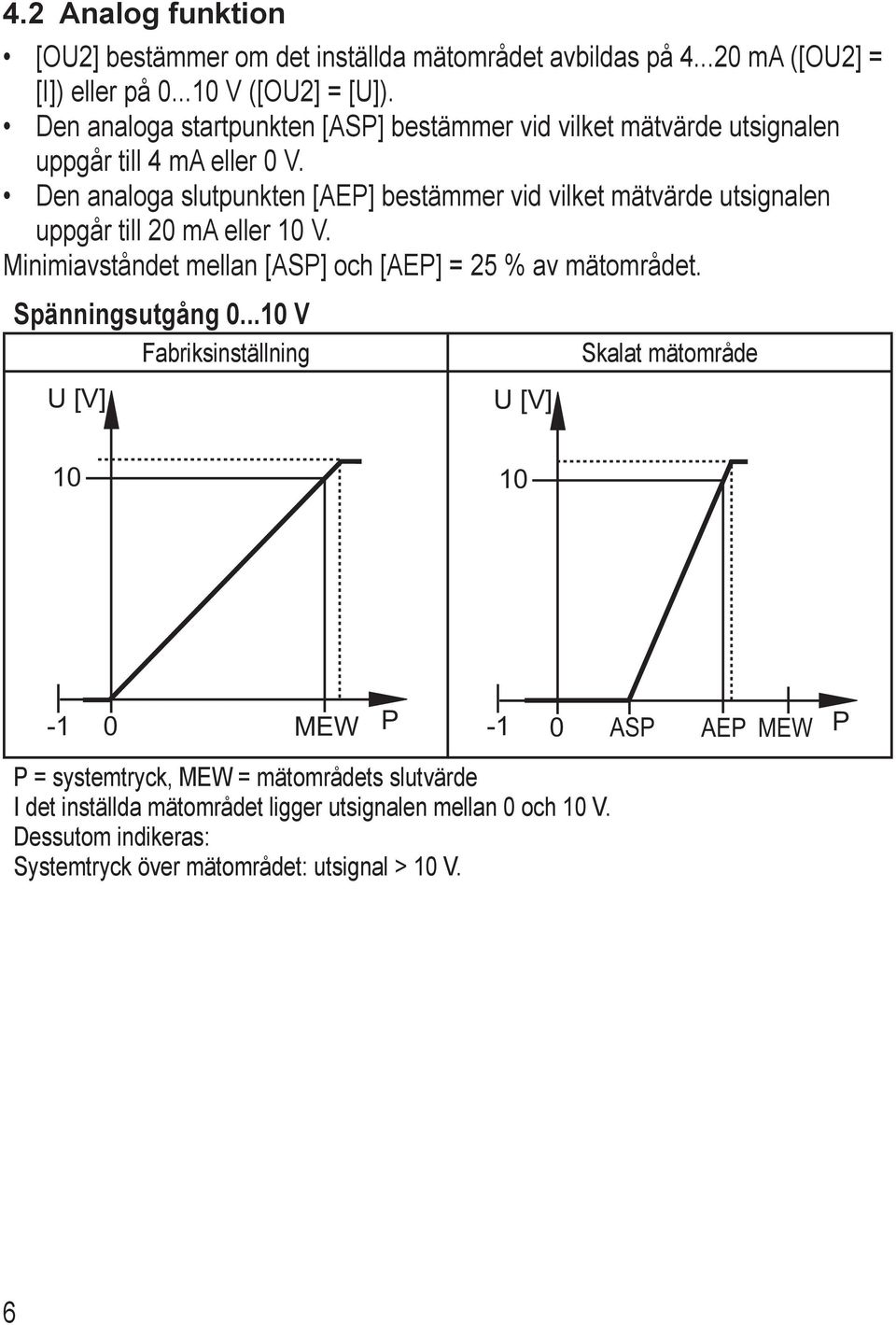

6 4.2 Analog funktion [OU2] bestämmer om det inställda mätområdet avbildas på ma ([OU2] = [I]) eller på V ([OU2] = [U]). Den analoga startpunkten [AP] bestämmer vid vilket mätvärde utsignalen uppgår till 4 ma eller 0 V. Den analoga slutpunkten [AEP] bestämmer vid vilket mätvärde utsignalen uppgår till 20 ma eller 10 V. inimiavståndet mellan [AP] och [AEP] = 25 % av mätområdet. pänningsutgång V Fabriksinställning kalat mätområde U [V] U [V] EW P -1 0 AP AEP EW P P = systemtryck, EW = mätområdets slutvärde I det inställda mätområdet ligger utsignalen mellan 0 och 10 V. Dessutom indikeras: ystemtryck över mätområdet: utsignal > 10 V. 6

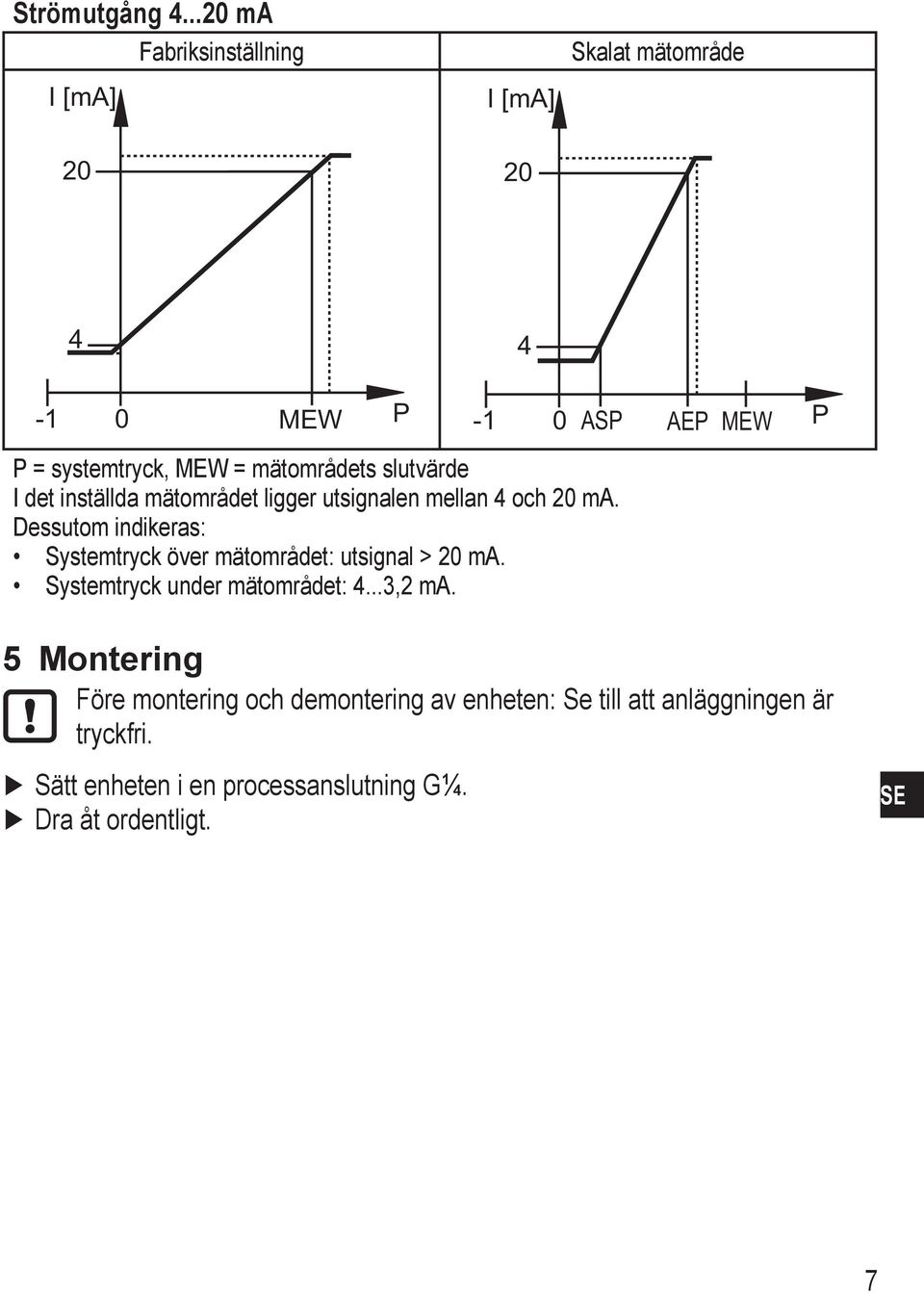

7 trömutgång ma Fabriksinställning I [ma] I [ma] kalat mätområde EW P -1 0 AP AEP EW P = systemtryck, EW = mätområdets slutvärde I det inställda mätområdet ligger utsignalen mellan 4 och 20 ma. Dessutom indikeras: ystemtryck över mätområdet: utsignal > 20 ma. ystemtryck under mätområdet: 4...3,2 ma. P 5 ontering Före montering och demontering av enheten: e till att anläggningen är tryckfri. ätt enheten i en processanslutning G¼. Dra åt ordentligt. E 7

8 6 Elektrisk anslutning Installationen av enheten ska utföras av en behörig elektriker. Följ de nationella och internationella riktlinjer som gäller för anslutning av elektrisk utrustning. pänningsmatning enligt EN50178, ELV, PELV. Koppla från spänningen till anläggningen. Anslut enheten på följande sätt: 2 x PNP-kopplande 2 x NPN-kopplande 1 2 BN WH L+ 4 BK 4 BK 2: OUT2 3 2: OUT2 4: OUT1 BU 3 BU L 4: OUT1 L 1 2 BN WH 1 x PNP-kopplande/1 x analog 1 x NPN-kopplande/1 x analog BN WH BK L+ 2: OUT2 3 BU 2: OUT2 3 BU 4: OUT1 L 4: OUT1 L WH tift 4 (OUT1) = datakanal för tvåvägskommunikation. Obs! Kan ej användas för NPNkopplande utgångar. Ledarfärger i ifm-kabeldosa: 1 = BN (brun), 2 = WH (vit), 3 = BU (blå), 4 = BK (svart). BN BK L+ L+ 8

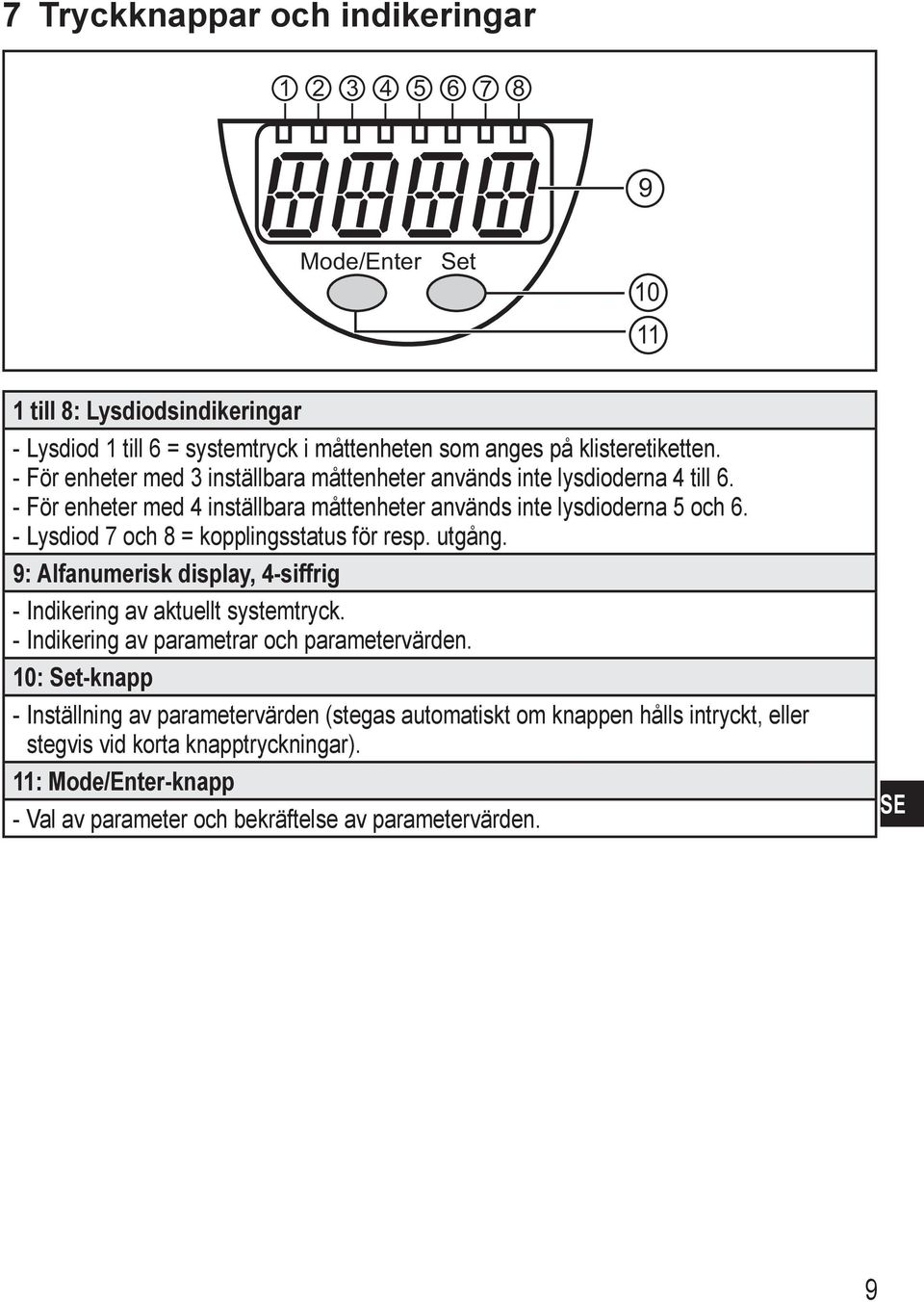

9 7 Tryckknappar och indikeringar ode/enter et till 8: Lysdiodsindikeringar --Lysdiod 1 till 6 = systemtryck i måttenheten som anges på klisteretiketten. --För enheter med 3 inställbara måttenheter används inte lysdioderna 4 till 6. --För enheter med 4 inställbara måttenheter används inte lysdioderna 5 och 6. --Lysdiod 7 och 8 = kopplingsstatus för resp. utgång. 9: Alfanumerisk display, 4-siffrig --Indikering av aktuellt systemtryck. --Indikering av parametrar och parametervärden. 10: et-knapp --Inställning av parametervärden (stegas automatiskt om knappen hålls intryckt, eller stegvis vid korta knapptryckningar). 11: ode/enter-knapp --Val av parameter och bekräftelse av parametervärden. E 9

10 10 8 eny 8.1 enystruktur RUN

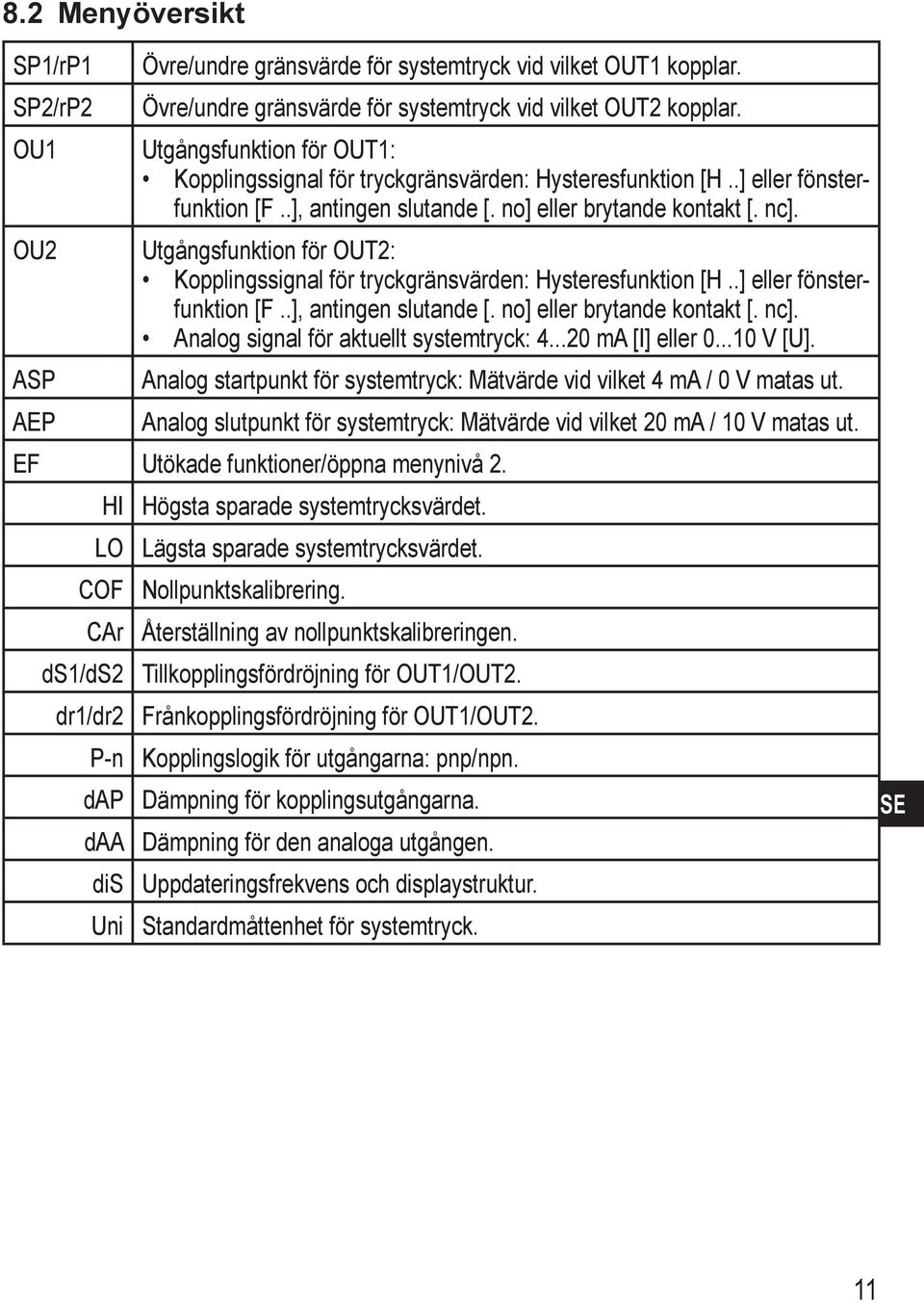

11 8.2 enyöversikt P1/rP1 P2/rP2 OU1 OU2 AP AEP Övre/undre gränsvärde för systemtryck vid vilket OUT1 kopplar. Övre/undre gränsvärde för systemtryck vid vilket OUT2 kopplar. Utgångsfunktion för OUT1: Kopplingssignal för tryckgränsvärden: Hysteresfunktion [H..] eller fönsterfunktion [F..], antingen slutande [. no] eller brytande kontakt [. nc]. Utgångsfunktion för OUT2: Kopplingssignal för tryckgränsvärden: Hysteresfunktion [H..] eller fönsterfunktion [F..], antingen slutande [. no] eller brytande kontakt [. nc]. Analog signal för aktuellt systemtryck: ma [I] eller V [U]. Analog startpunkt för systemtryck: ätvärde vid vilket 4 ma / 0 V matas ut. Analog slutpunkt för systemtryck: ätvärde vid vilket 20 ma / 10 V matas ut. EF Utökade funktioner/öppna menynivå 2. HI LO COF CAr d1/d2 dr1/dr2 P-n dap daa di Uni Högsta sparade systemtrycksvärdet. Lägsta sparade systemtrycksvärdet. Nollpunktskalibrering. Återställning av nollpunktskalibreringen. Tillkopplingsfördröjning för OUT1/OUT2. Frånkopplingsfördröjning för OUT1/OUT2. Kopplingslogik för utgångarna: pnp/npn. Dämpning för kopplingsutgångarna. Dämpning för den analoga utgången. Uppdateringsfrekvens och displaystruktur. tandardmåttenhet för systemtryck. E 11

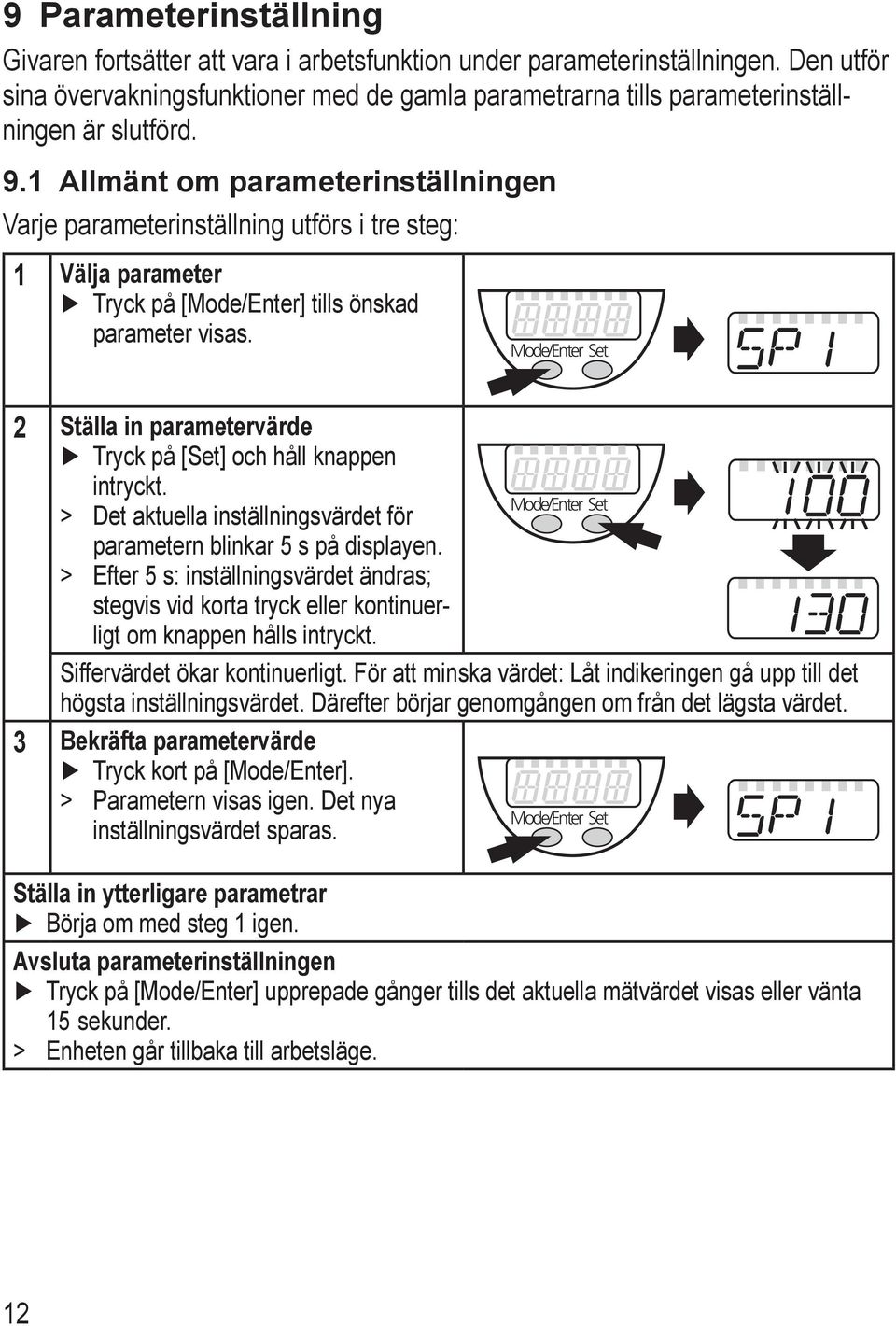

12 9 Parameterinställning Givaren fortsätter att vara i arbetsfunktion under parameterinställningen. Den utför sina övervakningsfunktioner med de gamla parametrarna tills parameterinställningen är slutförd. 9.1 Allmänt om parameterinställningen Varje parameterinställning utförs i tre steg: 1 Välja parameter Tryck på [ode/enter] tills önskad parameter visas. ode/enter et 2 tälla in parametervärde Tryck på [et] och håll knappen intryckt. > > Det aktuella inställningsvärdet för ode/enter et parametern blinkar 5 s på displayen. > > Efter 5 s: inställningsvärdet ändras; stegvis vid korta tryck eller kontinuerligt om knappen hålls intryckt. iffervärdet ökar kontinuerligt. För att minska värdet: Låt indikeringen gå upp till det högsta inställningsvärdet. Därefter börjar genomgången om från det lägsta värdet. 3 Bekräfta parametervärde Tryck kort på [ode/enter]. > > Parametern visas igen. Det nya inställningsvärdet sparas. ode/enter et tälla in ytterligare parametrar Börja om med steg 1 igen. Avsluta parameterinställningen Tryck på [ode/enter] upprepade gånger tills det aktuella mätvärdet visas eller vänta 15 sekunder. > > Enheten går tillbaka till arbetsläge. 12

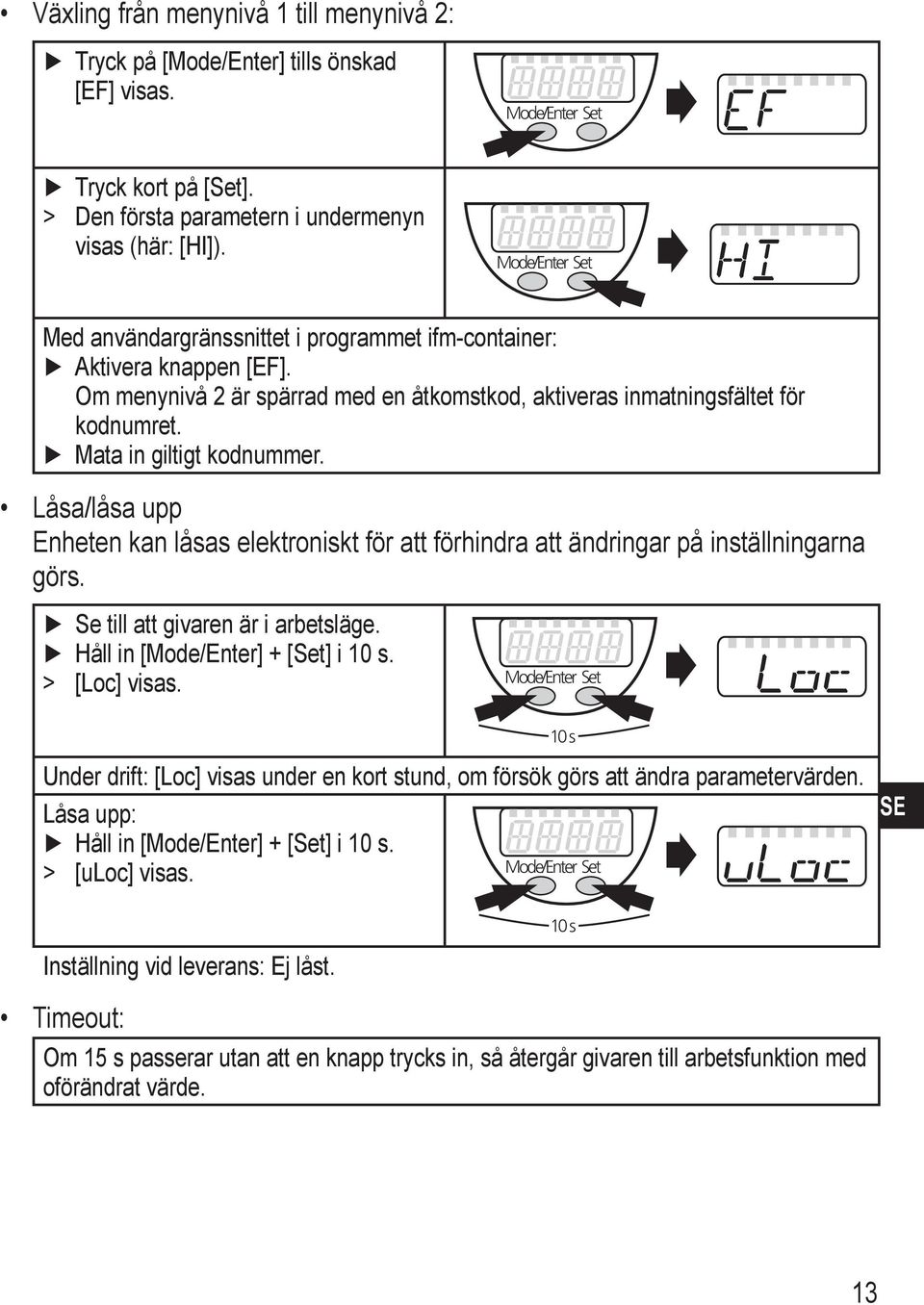

13 Växling från menynivå 1 till menynivå 2: Tryck på [ode/enter] tills önskad [EF] visas. Tryck kort på [et]. > > Den första parametern i undermenyn visas (här: [HI]). ode/enter et ode/enter et ed användargränssnittet i programmet ifm-container: Aktivera knappen [EF]. Om menynivå 2 är spärrad med en åtkomstkod, aktiveras inmatningsfältet för kodnumret. ata in giltigt kodnummer. Låsa/låsa upp Enheten kan låsas elektroniskt för att förhindra att ändringar på inställningarna görs. e till att givaren är i arbetsläge. Håll in [ode/enter] + [et] i 10 s. > > [Loc] visas. ode/enter et Under drift: [Loc] visas under en kort stund, om försök görs att ändra parametervärden. Låsa upp: Håll in [ode/enter] + [et] i 10 s. > > [uloc] visas. 10 s ode/enter et E Inställning vid leverans: Ej låst. Timeout: Om 15 s passerar utan att en knapp trycks in, så återgår givaren till arbetsfunktion med oförändrat värde. 10 s 13

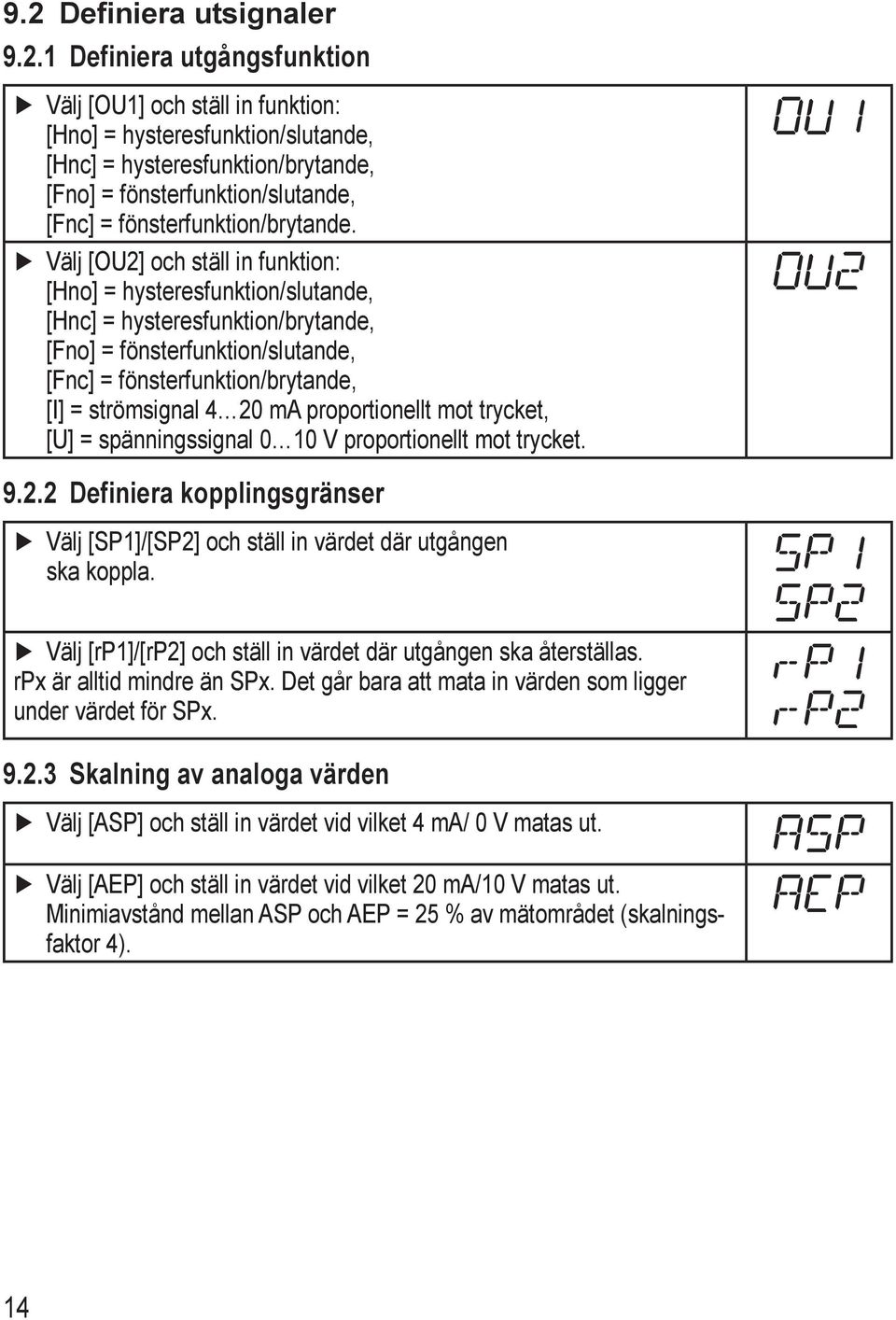

14 9.2 Definiera utsignaler Definiera utgångsfunktion Välj [OU1] och ställ in funktion: [Hno] = hysteresfunktion/slutande, [Hnc] = hysteresfunktion/brytande, [Fno] = fönsterfunktion/slutande, [Fnc] = fönsterfunktion/brytande. Välj [OU2] och ställ in funktion: [Hno] = hysteresfunktion/slutande, [Hnc] = hysteresfunktion/brytande, [Fno] = fönsterfunktion/slutande, [Fnc] = fönsterfunktion/brytande, [I] = strömsignal 4 20 ma proportionellt mot trycket, [U] = spänningssignal 0 10 V proportionellt mot trycket Definiera kopplingsgränser Välj [P1]/[P2] och ställ in värdet där utgången ska koppla. Välj [rp1]/[rp2] och ställ in värdet där utgången ska återställas. rpx är alltid mindre än Px. Det går bara att mata in värden som ligger under värdet för Px kalning av analoga värden Välj [AP] och ställ in värdet vid vilket 4 ma/ 0 V matas ut. Välj [AEP] och ställ in värdet vid vilket 20 ma/10 V matas ut. inimiavstånd mellan AP och AEP = 25 % av mätområdet (skalningsfaktor 4). 14

15 9.3 Övriga inställningar (valfritt) Definiera måttenhet för systemtryck Välj [Uni] och definiera måttenhet: [bar], [mbar] [PA], [kpa] [PI] [IH2O] (endast PN2009, PN2027, PN2028, PN2069) [inhg] (endast PN2009) [mmvp] (endast PN2028) Konfiguration av displayen Välj [di] och definiera uppdateringsfrekvens och orienteringen av visningen på displayen: [d1]: mätvärdet uppdateras var 50:e ms. [d2]: mätvärdet uppdateras var 200:e ms. [d3]: mätvärdet uppdateras var 600:e ms. [Ph]: kortvarigt sparad indikering av tryckspetsar (peak hold). [rd1], [rd2], [rd3], [rph]: indikering som d1, d2, d3, Ph; med 180 rotation. [OFF]: indikeringen är avstängd i arbetsläge Nollpunktskalibrering Välj [COF] och ställ in ett värde mellan -5 % och 5 % av mätområdets slutvärde (för PN2009 och PN2069 ± 5 % av mätområdet). Det interna mätvärdet "0" förskjuts med detta värde. Återställning av nollpunktskalibreringen (calibration reset): Tryck på [ode/enter] tills [CAr] visas. Tryck på [et] och håll knappen intryckt tills [----] visas. Tryck kort på [ode/enter]. E Definiera tidsfördröjningen för kopplingsutgångarna [d1]/[d2] = tillkopplingsfördröjning för OUT1/OUT2. [dr1]/[dr2] = frånkopplingsfördröjning för OUT1/OUT2. [d1], [d2], [dr1] eller [dr2] och ställ in ett värde mellan 0,1 och 50 s (vid 0,0 är tidsfördröjningen inte aktiv). 15

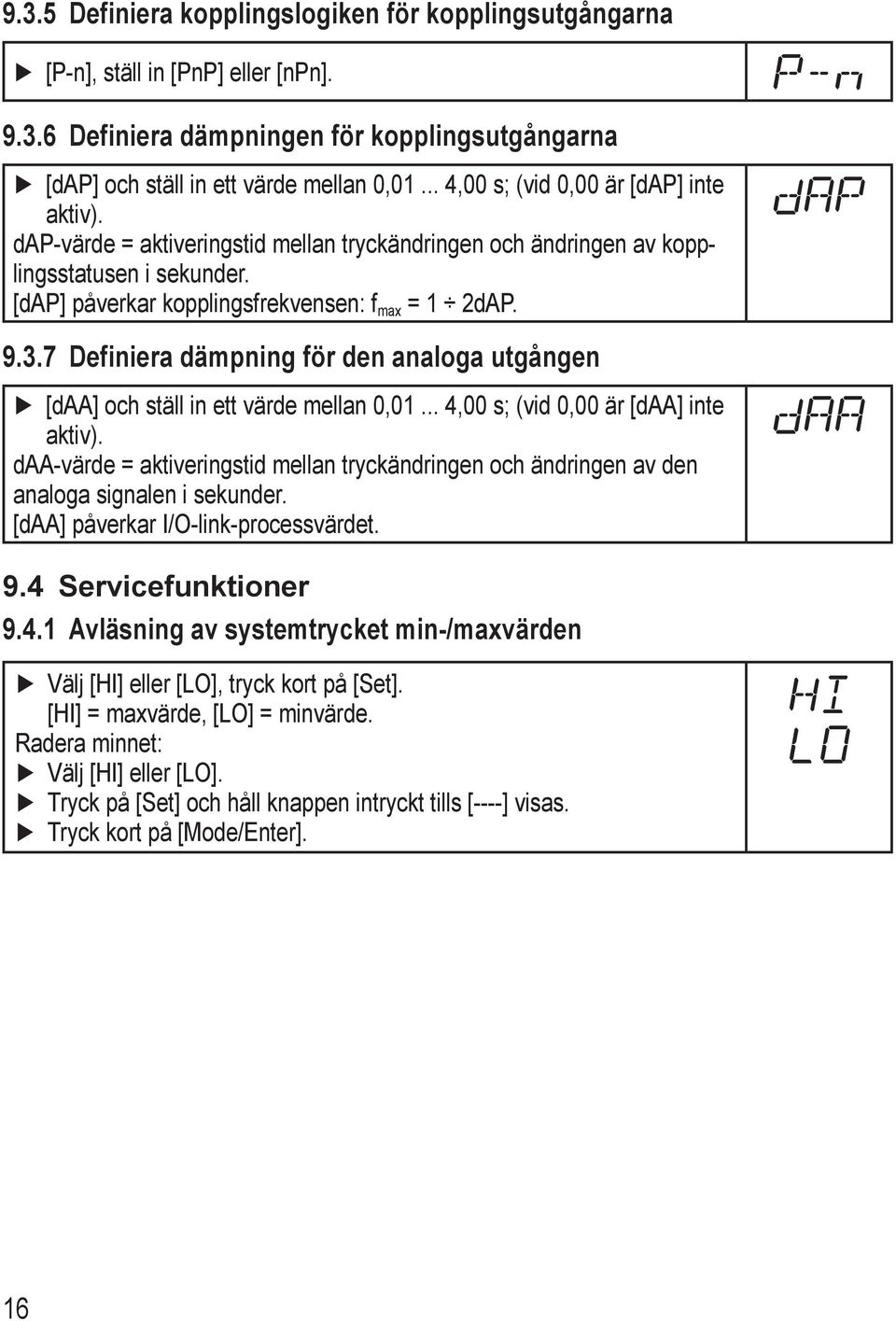

16 9.3.5 Definiera kopplingslogiken för kopplingsutgångarna [P-n], ställ in [PnP] eller [npn] Definiera dämpningen för kopplingsutgångarna [dap] och ställ in ett värde mellan 0, ,00 s; (vid 0,00 är [dap] inte aktiv). dap-värde = aktiveringstid mellan tryckändringen och ändringen av kopplingsstatusen i sekunder. [dap] påverkar kopplingsfrekvensen: f max = 1 2dAP Definiera dämpning för den analoga utgången [daa] och ställ in ett värde mellan 0, ,00 s; (vid 0,00 är [daa] inte aktiv). daa-värde = aktiveringstid mellan tryckändringen och ändringen av den analoga signalen i sekunder. [daa] påverkar I/O-link-processvärdet. 9.4 ervicefunktioner Avläsning av systemtrycket min-/maxvärden Välj [HI] eller [LO], tryck kort på [et]. [HI] = maxvärde, [LO] = minvärde. Radera minnet: Välj [HI] eller [LO]. Tryck på [et] och håll knappen intryckt tills [----] visas. Tryck kort på [ode/enter]. 16

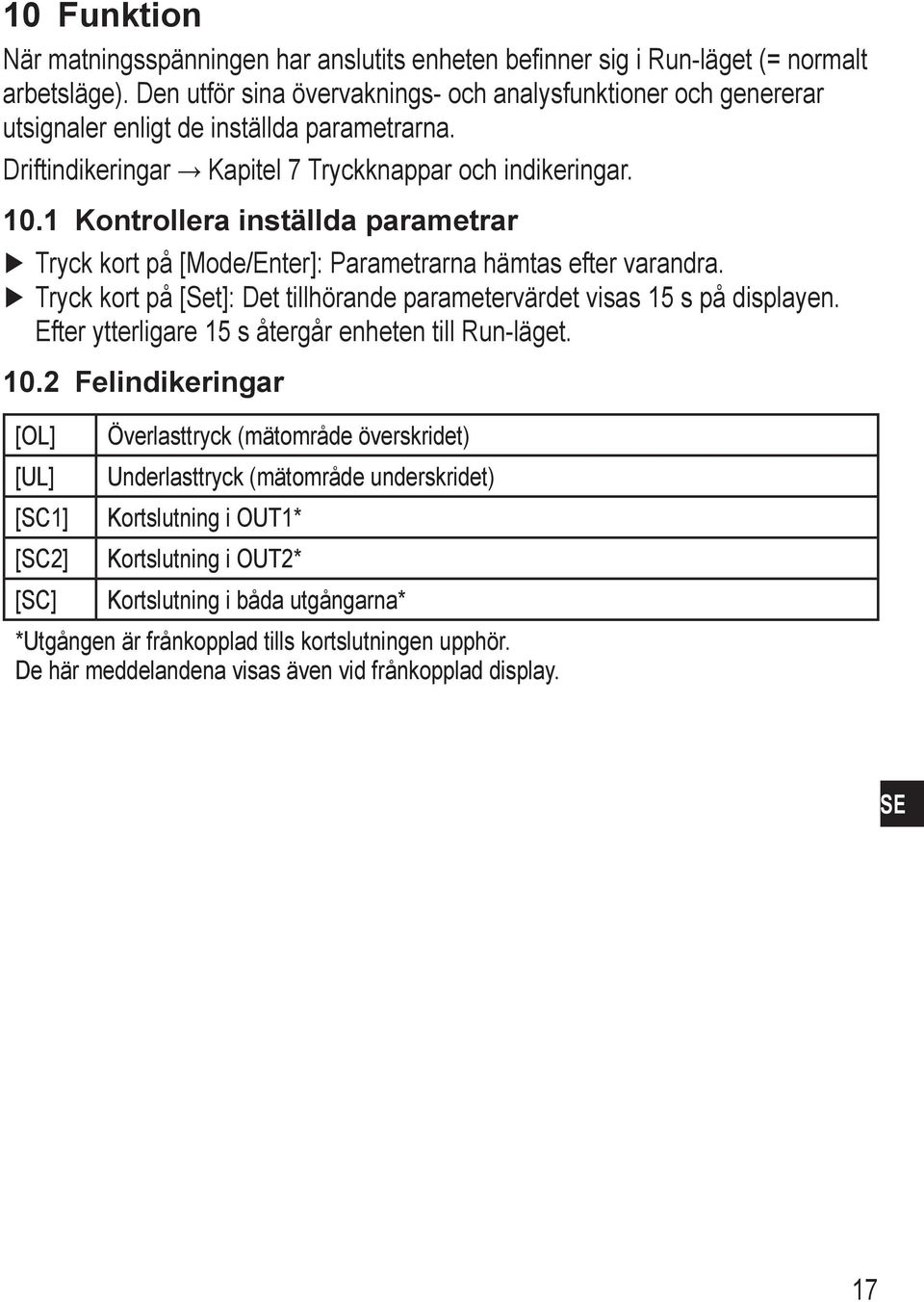

17 10 Funktion När matningsspänningen har anslutits enheten befinner sig i Run-läget (= normalt arbetsläge). Den utför sina övervaknings- och analysfunktioner och genererar utsignaler enligt de inställda parametrarna. Driftindikeringar Kapitel 7 Tryckknappar och indikeringar Kontrollera inställda parametrar Tryck kort på [ode/enter]: Parametrarna hämtas efter varandra. Tryck kort på [et]: Det tillhörande parametervärdet visas 15 s på displayen. Efter ytterligare 15 s återgår enheten till Run-läget Felindikeringar [OL] [UL] [C1] [C2] [C] Överlasttryck (mätområde överskridet) Underlasttryck (mätområde underskridet) Kortslutning i OUT1* Kortslutning i OUT2* Kortslutning i båda utgångarna* *Utgången är frånkopplad tills kortslutningen upphör. De här meddelandena visas även vid frånkopplad display. E 17

18 11 åttskiss ,8 1) 1 91,5 94,1 1) 12x1 57,3 59,8 1) 21,5 27 1,3 30 G 13,5 1/ ) ått i mm 1) = mått för PN2060 1: Display; 2: Lysdioder; 3: Programmeringsknapp 18

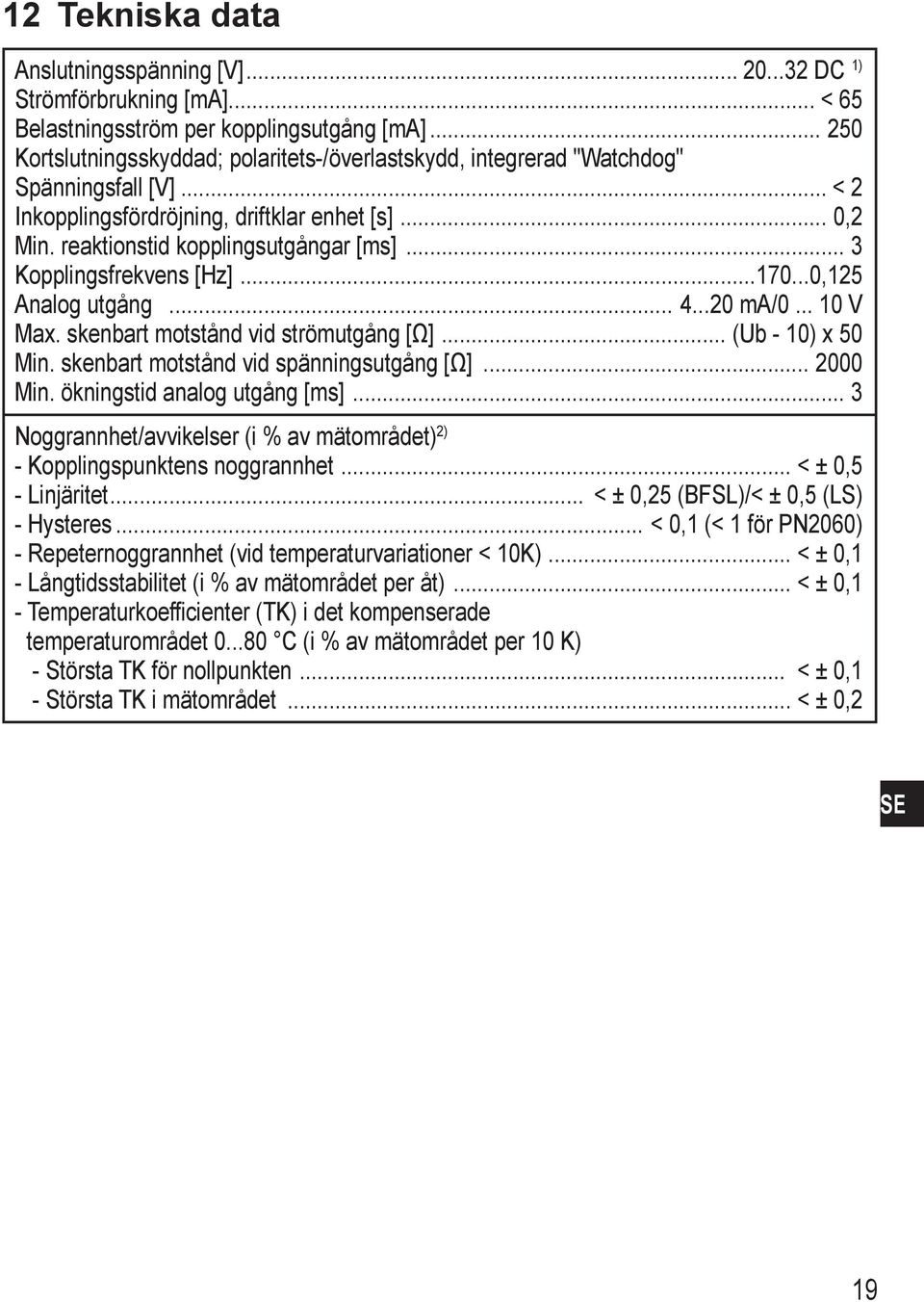

19 12 Tekniska data Anslutningsspänning [V] DC 1) trömförbrukning [ma]... < 65 Belastningsström per kopplingsutgång [ma] Kortslutningsskyddad; polaritets-/överlastskydd, integrerad "Watchdog" pänningsfall [V]... < 2 Inkopplingsfördröjning, driftklar enhet [s]... 0,2 in. reaktionstid kopplingsutgångar [ms]... 3 Kopplingsfrekvens [Hz] ,125 Analog utgång ma/ V ax. skenbart motstånd vid strömutgång [Ω]... (Ub - 10) x 50 in. skenbart motstånd vid spänningsutgång [Ω] in. ökningstid analog utgång [ms]... 3 Noggrannhet/avvikelser (i % av mätområdet) 2) - Kopplingspunktens noggrannhet... < ± 0,5 - Linjäritet... < ± 0,25 (BFL)/< ± 0,5 (L) - Hysteres... < 0,1 (< 1 för PN2060) - Repeternoggrannhet (vid temperaturvariationer < 10K)... < ± 0,1 - Långtidsstabilitet (i % av mätområdet per åt)... < ± 0,1 - Temperaturkoefficienter (TK) i det kompenserade temperaturområdet C (i % av mätområdet per 10 K) - törsta TK för nollpunkten... < ± 0,1 - törsta TK i mätområdet... < ± 0,2 E 19

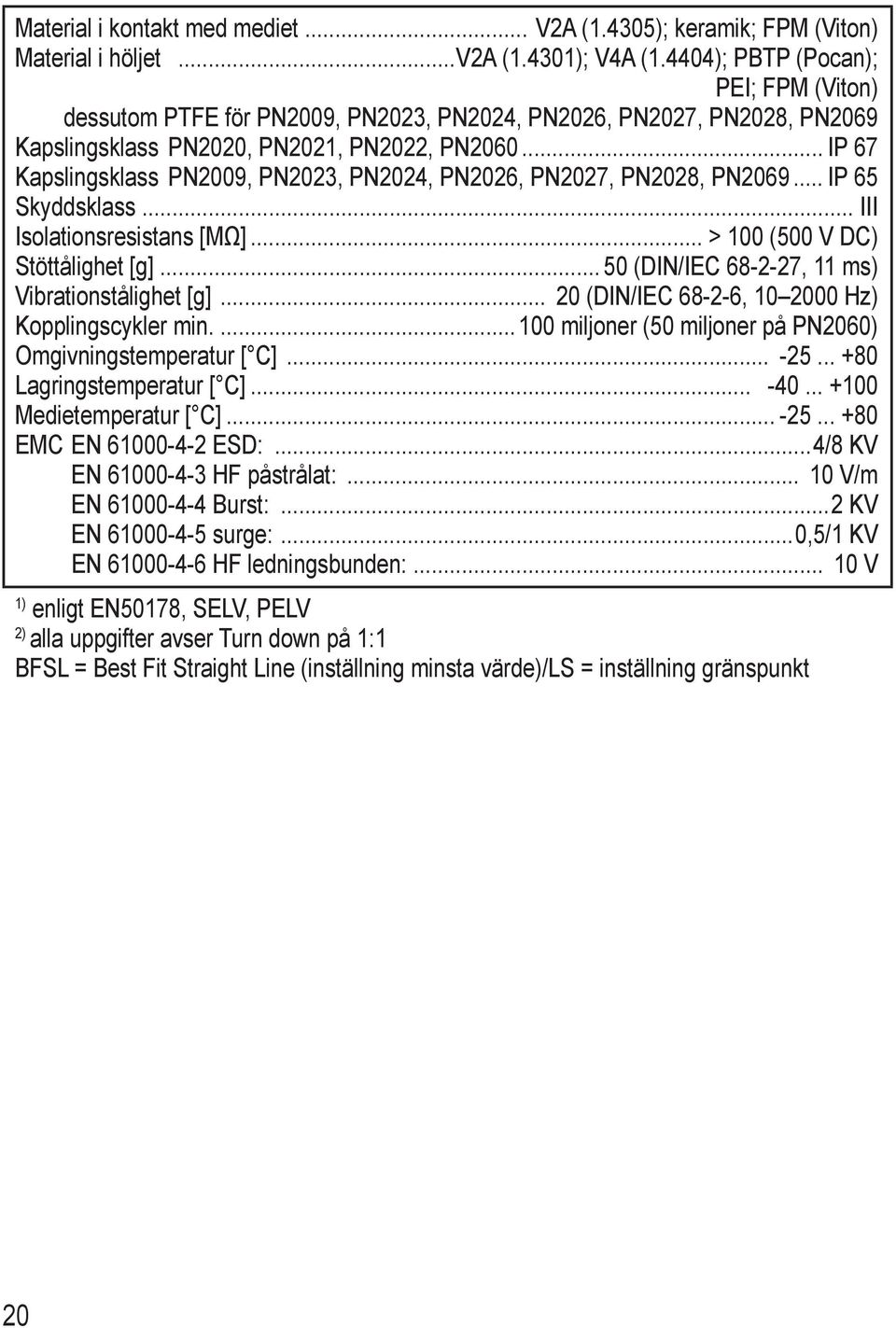

20 aterial i kontakt med mediet... V2A (1.4305); keramik; FP (Viton) aterial i höljet...v2a (1.4301); V4A (1.4404); PBTP (Pocan); PEI; FP (Viton) dessutom PTFE för PN2009, PN2023, PN2024, PN2026, PN2027, PN2028, PN2069 Kapslingsklass PN2020, PN2021, PN2022, PN IP 67 Kapslingsklass PN2009, PN2023, PN2024, PN2026, PN2027, PN2028, PN IP 65 kyddsklass... III Isolationsresistans [Ω]... > 100 (500 V DC) töttålighet [g] (DIN/IEC , 11 ms) Vibrationstålighet [g] (DIN/IEC , Hz) Kopplingscykler min miljoner (50 miljoner på PN2060) Omgivningstemperatur [ C] Lagringstemperatur [ C] edietemperatur [ C] EC EN ED:...4/8 KV EN HF påstrålat: V/m EN Burst:...2 KV EN surge:...0,5/1 KV EN HF ledningsbunden: V 1) enligt EN50178, ELV, PELV 2) alla uppgifter avser Turn down på 1:1 BFL = Best Fit traight Line (inställning minsta värde)/l = inställning gränspunkt 20

21 12.1 Inställningsområden PN2026 PN2024 PN2023 PN2022 PN2021 PN2020 PN2009 ΔP = steglängd P1 / P2 rp1 / rp2 AP AEP min max min max min max min max ΔP mbar PI -14,3 14,5-14,4 14,4-14,4-2,9-7,3 14,5 0,1 kpa -98, ,6 99,2-99,6-20,0-49,6 100,0 0,4 inh2o inhg -29,1 29,5-29,4 29,3-29,4-5,9-14,6 29,5 0,1 bar PI Pa 0,4 40,0 0,2 39,8 0,0 16,0 10,0 40,0 0,1 bar 2,0 250,0 1,0 249,0 0,0 100,0 62,5 250,0 0,5 PI Pa 0,20 25,00 0,10 24,90 0,00 10,00 6,25 25,00 0,05 bar 0,8 100,0 0,4 99,6 0,0 40,0 25,0 100,0 0,2 PI Pa 0,08 10,00 0,04 9,96 0,00 4,00 2,50 10,00 0,02 bar -0,80 25,00-0,90 24,90-1,00 10,00 5,25 25,00 0,05 PI -11,5 362,5-13,0 361,0-14,5 145,0 76,0 362,5 0,5 Pa -0,08 2,50-0,09 2,49-0,10 1,00 0,53 2,50 0,01 bar -0,88 10,00-0,94 9,94-1,00 3,40 1,50 10,00 0,02 PI -12,8 145,0-13,6 144,2-14,6 49,4 21,8 145,0 0,2 kpa bar -0,11 2,50-0,12 2,49-0,13 1,00 0,50 2,50 0,01 PI -1,50 36,25-1,65 36,10-1,80 14,50 7,25 36,25 0,05 kpa -10,5 250,0-11,5 249,0-12,5 100,0 50,0 250,0 0,5 E 21

22 PN2069 PN2060 PN2028 PN2027 ΔP = steglängd P1 / P2 rp1 / rp2 AP AEP min max min max min max min max ΔP mbar PI -0,68 14,50-0,74 14,44-0,74 5,80 3,64 14,50 0,02 kpa -4,6 100,0-5,0 99,6-5,0 40,0 25,0 100,0 0,2 inh2o -18,5 401,5-20,0 400,0-20,0 160,5 100,5 401,5 0,5 mbar -10,5 250,0-11,5 249,0-12,5 100,0 50,0 250,0 0,5 mmw kpa -1,05 25,00-1,15 24,90-1,25 10,00 5,00 25,00 0,05 inh2o -4,2 100,4-4,6 100,0-5,0 40,2 20,0 100,4 0,2 bar PI Pa 0,6 60,0 0,3 59,7 0,0 45,0 15,0 60,0 0,2 mbar PI -7,19 7,25-7,25 7,19-7,25-1,45-3,63 7,25 0,01 kpa -49,6 50,0-50,0 49,6-50,0-10,0-25,0 50,0 0,1 inh2o

23 13 Fabriksinställning P1 rp1 OU1 OU2 P2 rp2 Fabriksinställning 25 % EW* 23 % EW* Hno I 75 % EW* 73 % EW* AP 0 PN2009: -996 mbar PN2069: -500 mbar AEP 100 % EW* COF 0 d1 0,0 dr1 0,0 d2 0,0 dr2 0,0 P-n PnP dap 0,06 daa 0,10 di Uni d2 bar/mbar Användarinställning * för respektive givare är det angivna procentvärdet för mätområdets slutvärde inställt i bar/mbar (för PN20x9: mätområdets procentvärde). EW = slutvärde för mätområdet E er information under 23
