1 PT-31XL och PT-31XLPC Brännare för plasmaskärning Bruksanvisning (SE)

2 SE TILL ATT OPERATÖREN FÅR DEN HÄR INFORMATIONEN. DU KAN FÅ EXTRA KOPIOR FRÅN ÅTERFÖRSÄLJAREN. FÖRSIKTIGHET Instruktionerna vänder sig till erfarna operatörer. Om du inte är förtrogen med metoder och säkerhetsrutiner vid drift av bågsvetsnings- och skärutrustningar, läs vårt häfte Försiktighetsåtgärder och säkerhetsrutiner vid bågsvetsning, skärning och mejsling, dokument Personer utan utbildning får inte installera, använda eller underhålla utrustningen. Försök INTE att installera eller använda utrustningen innan du har läst och förstått instruktionerna. Om du inte förstår instruktionerna helt, kontakta din leverantör för mera information. Läs säkerhetsföreskrifterna innan du installerar eller använder utrustningen. ANVÄNDARENS AVSVAR Utrustningen fungerar enligt denna bruksanvisning och enligt medföljande etiketter och skyltar om den monteras, används, underhålls och repareras enligt instruktionerna. Utrustningen bör kontrolleras regelbundet. Felaktig eller dåligt underhållen utrustning får inte användas. Trasiga, saknade, slitna, skeva eller nersmutsade delar ska omedelbart bytas ut. Om reparation eller utbyte är nödvändig, rekommenderar tillverkaren att en begäran om reparation görs per telefon eller skriftligt till den auktoriserade återförsäljare produkten köptes från. Utrustningen eller delar av utrustningen bör inte ändras utan skriftligt godkännande från tillverkaren. Användaren av utrustningen är ensam ansvarig för alla funktionsfel som orsakats av felanvändning, felaktig service eller reparation, skador eller ändringar som är utförda av någon annan än tillverkaren eller en reparationsfirma som är utvald av tillverkaren. 204

3 INNEHÅLLSFÖRTECKNING Avsnitt/titel Sida 1.0 Säkerhetsåtgärder Beskrivning Beskrivning Tillbehör Tekniska data (enligt CE-krav) Installation/drift Kontroll av brännare/tillbehör Demontering av brännare borttagning av slitdelar Montering av slitdelar montering av brännare Underhåll Underhåll Flyttning av brännarens brytare Reservdelar Definitioner Beställning PT-31XL och PT-31XLPC Reservdelar

4 INNEHÅLLSFÖRTECKNING 206

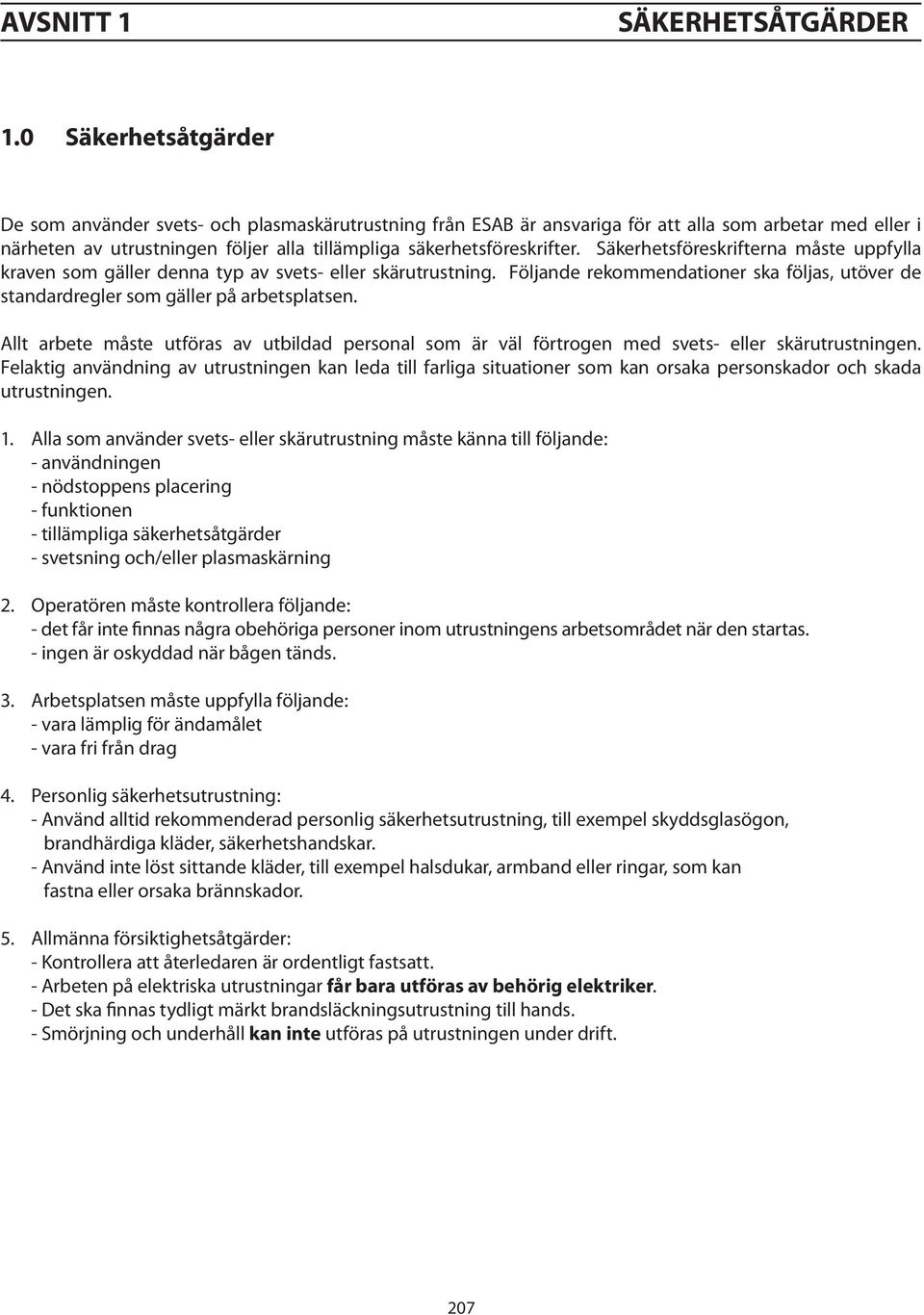

5 AVSNITT 1 SÄKERHETSÅTGÄRDER 1.0 Säkerhetsåtgärder De som använder svets- och plasmaskärutrustning från ESAB är ansvariga för att alla som arbetar med eller i närheten av utrustningen följer alla tillämpliga säkerhetsföreskrifter. Säkerhetsföreskrifterna måste uppfylla kraven som gäller denna typ av svets- eller skärutrustning. Följande rekommendationer ska följas, utöver de standardregler som gäller på arbetsplatsen. Allt arbete måste utföras av utbildad personal som är väl förtrogen med svets- eller skärutrustningen. Felaktig användning av utrustningen kan leda till farliga situationer som kan orsaka personskador och skada utrustningen. 1. Alla som använder svets- eller skärutrustning måste känna till följande: - användningen - nödstoppens placering - funktionen - tillämpliga säkerhetsåtgärder - svetsning och/eller plasmaskärning 2. Operatören måste kontrollera följande: - det får inte finnas några obehöriga personer inom utrustningens arbetsområdet när den startas. - ingen är oskyddad när bågen tänds. 3. Arbetsplatsen måste uppfylla följande: - vara lämplig för ändamålet - vara fri från drag 4. Personlig säkerhetsutrustning: - Använd alltid rekommenderad personlig säkerhetsutrustning, till exempel skyddsglasögon, brandhärdiga kläder, säkerhetshandskar. - Använd inte löst sittande kläder, till exempel halsdukar, armband eller ringar, som kan fastna eller orsaka brännskador. 5. Allmänna försiktighetsåtgärder: - Kontrollera att återledaren är ordentligt fastsatt. - Arbeten på elektriska utrustningar får bara utföras av behörig elektriker. - Det ska finnas tydligt märkt brandsläckningsutrustning till hands. - Smörjning och underhåll kan inte utföras på utrustningen under drift. 207

6 AVSNITT 1 SÄKERHETSÅTGÄRDER BÅGSVETSNING OCH SKÄRNING KAN VARA FARLIGT FÖR DIG SJÄLV OCH ANDRA. VIDTA FÖRSIKTIGHETSÅTGÄRDER NÄR DU SVETSAR OCH SKÄR. DIN ARBETSGIVARE BÖR UTFORMA SÄKERHETSREGLER SOM SKA VARA BASERADE PÅ TILLVERKARENS RISKINFORMATION. ELEKTRISKA STÖTAR är livsfarliga. - Installera och jorda svets- eller plasmaskärutrustningen enligt gällande bestämmelser. - Berör inte elektriska delar eller elektroder som är igång med bara händer, våta handskar eller våta kläder. - Se till att du är isolerad mot marken och arbetsstycket. - Se till att din arbetsställning är säker. ÅNGOR OCH GASER - kan vara hälsovådliga. - Undvik att andas in röken. - Använd allmänventilation eller punktutsug, eller båda, för att ta bort rök och gaser från arbetsområdet och hela lokalen. BÅGSTRÅLAR - kan skada ögon och bränna huden. - Skydda ögon och hud. Använd rätt utrustning för svetsning/plasmaskärning, till exempel skärm med filter och skyddskläder. - Skydda personer i omgivningen med lämpliga skärmar eller draperier. BRANDFARA - Gnistor (stänk) kan orsaka eldsvåda. Kontrollera att det inte finns antändliga material i närheten. BULLER - Kraftigt buller kan skada din hörsel. - Skydda öronen. Använd öronproppar eller hörselskydd. - Varna personer i närheten för bullerrisken. FUNKTIONSFEL - tillkalla experthjälp vid funktionsfel. LÄS OCH FÖRSTÅ BRUKSANVISNINGEN INNAN DU INSTALLERAR ELLER ANVÄNDER ENHETEN SKYDDA DIG SJÄLV OCH ANDRA! 208

7 AVSNITT 2 BESKRIVNING 2.1 Beskrivning De patenterade brännarna PT-31XL och PT-31XLPC är manuella brännare med ett 75 huvud utformat för användning med flera plasmaskärpaket som använder ren torr luft som plasmagas. Matningsledningarna är 4,5, 7,6 eller 15,2 meter (15, 25 eller 50 fot) långa och brännaren är utformad för upp till 50 A vid 100 % driftcykel för skärning av de flesta metaller. PT-31XLPC, 7,6 meter PT-31XL - 75 brännare 2 1/4 (57mm) 5 1/4 (133 mm) PT31XLPC - 75 brännare 2 7/8 (73 mm) 5 1/4 (133 mm) Bild 2-1 Måttuppgifter för brännarna PT-31XL och PT-31XLPC ELEKTRISKA STÖTAR ÄR LIVSFARLIGA. Plasmaskärning utnyttjar högspänning. UNDVIK hudkontakt med brännaren, strömkällan, arbetsstycket och alla jordade objekt när spänningsmatningen är påslagen. Om brännaren används med en matningsenhet som inte har någon säkerhetsförregling för flödet, kan operatören oavsiktligt utsättas för högspänning. Innan brännaren tas i drift, följ säkerhetsföreskrifterna och driftinstruktionerna. 209

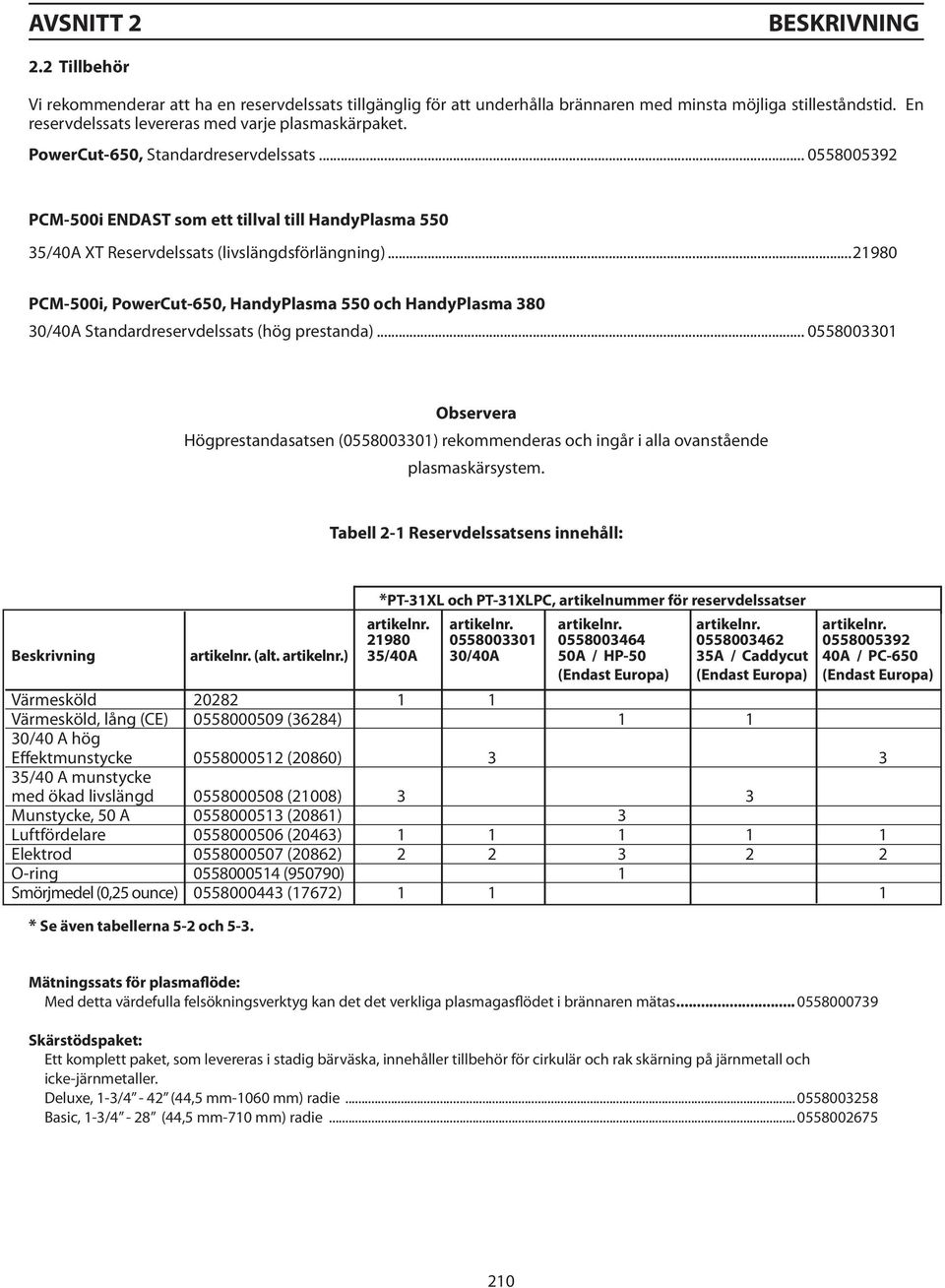

8 AVSNITT 2 BESKRIVNING 2.2 Tillbehör Vi rekommenderar att ha en reservdelssats tillgänglig för att underhålla brännaren med minsta möjliga stilleståndstid. En reservdelssats levereras med varje plasmaskärpaket. PowerCut-650, Standardreservdelssats PCM-500i ENDAST som ett tillval till HandyPlasma /40A XT Reservdelssats (livslängdsförlängning) PCM-500i, PowerCut-650, HandyPlasma 550 och HandyPlasma /40A Standardreservdelssats (hög prestanda) Observera Högprestandasatsen ( ) rekommenderas och ingår i alla ovanstående plasmaskärsystem. Tabell 2-1 Reservdelssatsens innehåll: *PT-31XL och PT-31XLPC, artikelnummer för reservdelssatser artikelnr. artikelnr. artikelnr. artikelnr. artikelnr Beskrivning artikelnr. (alt. artikelnr.) 35/40A 30/40A 50A / HP-50 35A / Caddycut 40A / PC-650 (Endast Europa) (Endast Europa) (Endast Europa) Värmesköld Värmesköld, lång (CE) (36284) /40 A hög Effektmunstycke (20860) /40 A munstycke med ökad livslängd (21008) 3 3 Munstycke, 50 A (20861) 3 Luftfördelare (20463) Elektrod (20862) O-ring (950790) 1 Smörjmedel (0,25 ounce) (17672) * Se även tabellerna 5-2 och 5-3. Mätningssats för plasmaflöde: Med detta värdefulla felsökningsverktyg kan det det verkliga plasmagasflödet i brännaren mätas Skärstödspaket: Ett komplett paket, som levereras i stadig bärväska, innehåller tillbehör för cirkulär och rak skärning på järnmetall och icke-järnmetaller. Deluxe, 1-3/4-42 (44,5 mm-1060 mm) radie Basic, 1-3/4-28 (44,5 mm-710 mm) radie

9 AVSNITT 2 BESKRIVNING 2.3 Tekniska data (enligt CE-krav) a. Process: Manuell brännare för plasmabågskärning b. Styrmetod: Manuellt c. Spänningsklass: M (113 V topp till 400 V topp) Tändspänning: 8000 V AC Stabiliserad spänning: 200 V DC d. Maximal nominell spänning: 50 A Maximal spänning vid 100 % driftcykel: 50 A Typgas: 120 I/min vid 5,5 bar (254 cfh vid 80 psi) e. Max och min gastryck vid inloppet: 4,8 till 5,9 bar (70 till 86 psi) f. Kylmetod: Luft g. Klassning för extra elektrisk styrning i brännaren: Ej tillämplig h. För anslutning av brännaren behövs följande: Fasta nycklar och skruvmejsel i. Viktig information om säker användning av brännaren: Följ alla säkerhetsföreskrifter i bruksanvisningen j. Viktig information om säker drift av brännaren för plasmaskärning och funktionen hos förreglings- och säkerhetsanordningar: Utrustningen uppfyller säkerhetskraven med hjälp av ett pneumatiskt förreglingssystem. Förreglingsmekanismen stänger av brännaren när delar, särskilt värmeskölden, tas bort så att elektrodens anslutning blir åtkomlig. För att förreglingsfunktionen ska fungera rätt, måste brännarelektroden vara kvar i värmeskölden. Försök inte montera elektroden i brännaren utan att först sätta den i rätt läge (tillsammans med de övriga delarna) inom värmeskölden. k. Följande strömkällor för plasmaskärning kan bilda ett säkert system tillsammans med plasmabrännaren: PCM-500i, PowerCut 650, HandyPlasma 550, HandyPlasma 380, HandyPlasma 50 och Caddycut. I. Plasmaskärförmåga: Se bilderna 2-1a och 2-1b på nästa sida: 211

10 AVSNITT 2 BESKRIVNING Hastighet, mm/min Hastighet, tum/min Ståltjocklek, mm Ståltjocklek, tum. Bild 2-1a 35 A skärparametrar Hastighet, mm/min Hastighet, tum/min A 50 A Ståltjocklek, mm Ståltjocklek, tum..750 Bild 2-1b 50 A skärparametrar 212

11 AVSNITT 3 INSTALLATION/DRIFT 3.1 KONTROLL AV BRÄNNARE/TILLBEHÖR Följ också alla instruktioner om installation och drift av brännaren i bruksanvisningen som följer med plasmaskärsystemet. FÖRSÖK INTE installera eller använda brännaren utan att först ha tillämpat dessa instruktioner. Förhållanden då du bör vara särskilt försiktig under plasmaskärning: 1. Se de allmänna varningarna i bruksanvisningen. 2. Skär aldrig i slutna behållare. Det kan leda till en explosion. Se till att strömkällans huvudbrytare är i läge FRÅN och att spänningsmatningen är frånslagen innan slitdelar kontrolleras eller byts ut. SE TILL att luftfördelaren är monterad i brännaren. Om detta inte görs, kan munstycksspetsen komma i kontakt med elektroden. Detta skulle kunna medföra att högspänning läggs på munstycket. Om du sedan rör vid munstycket eller arbetsstycket kan det ge en stöt, som orsakar allvarliga personskador eller dödsfall. 1. Kontrollera regelbundet värmeskölden, elektroden, munstycket och luftfördelaren. Byt ut delarna om de är slitna eller skadade. 2. Spänningsmatningens kabel ska kontrolleras regelbundet. Om skyddshöljet är skadat eller om det finns gasläckor, byt ut enheten. 3. Använd inte brännaren om elektroden nöts så att den blir kortare än 16 mm (0,63 tum), se bilden 3-1. Brännarhuvudet innehåller en backventil för gasflödet som arbetar tillsammans med flödesbrytaren och kretsen inom strömkällan. Systemet hindrar att brännaren spänningssätts med högspänning om brännaren oavsiktligt stängs av när värmeskölden är borttagen. Om brännaren måste bytas, använd alltid en lämplig brännare tillverkad av ESAB, eftersom endast ESAB:s brännare har den patenterade förreglingen. 4. Gasflödets backventil är en del av säkerhetsförreglingen och är permanent monterad i brännarhuvudet. Huvudet måste bytas ut om ventilen inte fungerar. Den lätta fjäderkraft som används för att stänga kulventilen kan kännas genom att trycka på elektroden när brännarhuvudets delar monteras. Anm. Elektrodsätet är färdigmonterat i brännarens huvud. Om slitdelarna XT används, kontrollera att kolven, artikelnummer (20324), är monterad under sätet. Om den saknas, ta bort sätet och montera kolven. Kontrollera att sätet är ordentligt åtdraget med en nyckel, men inte för hårt åtdraget. 3.2 DEMONTERING AV BRÄNNARE - BORTTAGNING AV SLITDELAR 1. Demontera brännarhuvudet genom att hålla brännaren med värmeskölden uppåt enligt bilden 3-2. Det förhindrar att munstycket, elektroden och luftfördelaren faller ner när värmeskölden tas bort. 2. Om brännaren är fast monterad och inte kan vridas uppåt, så kan man i stället demontera elektroden, luftfördelaren och munstycket enligt ovan. Tappa inte delarna, de kan skadas. 213

12 AVSNITT 3 INSTALLATION / DRIFT 3.3 Montering av slitdelar - MONTERING AV BRÄNNARE Anm. Sätt lite smörjmedel (17672), ingår i reservdelssatsen, på värmeskölden eller på O-ringen enligt bild 3-1. Kontrollera alltid att O-ringen är oskadad när värmeskölden tas bort. Byt ut vid behov. O-ringens artikelnummer är (950790). 1. Vänd brännaren uppåt och montera elektroden, luftfördelaren, munstycket och värmeskölden i den ordning som visas i bild 3-2. Luftfördelaren är symmetrisk och kan vändas i valfri riktning. Dra åt värmeskölden ordentligt så att delarna ligger an mot varandra och brännarhuvudet. Dra inte åt värmeskölden för hårt. 2. Om brännaren sitter fast och inte kan vridas uppåt, så kan man alternativt montera elektroden, luftfördelaren och munstycket enligt ovan och sedan släppa ner dem i värmeskölden. Gänga sedan in värmeskölden uppåt i brännarens stomme. Smörjmedel kan strykas på O-ringen eller värmeskölden Värmesköld Munstycke Luftfördelare Elektrod *Kolv Brännare Säte 16 mm (0,63 ) Minst XT Elektrod Byt ut elektroden när änden slitits ner till längden 16 mm (0,63 ). Bild 3-1 O-ring och elektrodunderhåll Bild 3-2 Montering av huvudet *Anmärkning: Kolv, artikelnummer (20324), används endast med slitdelar typ XT. 214

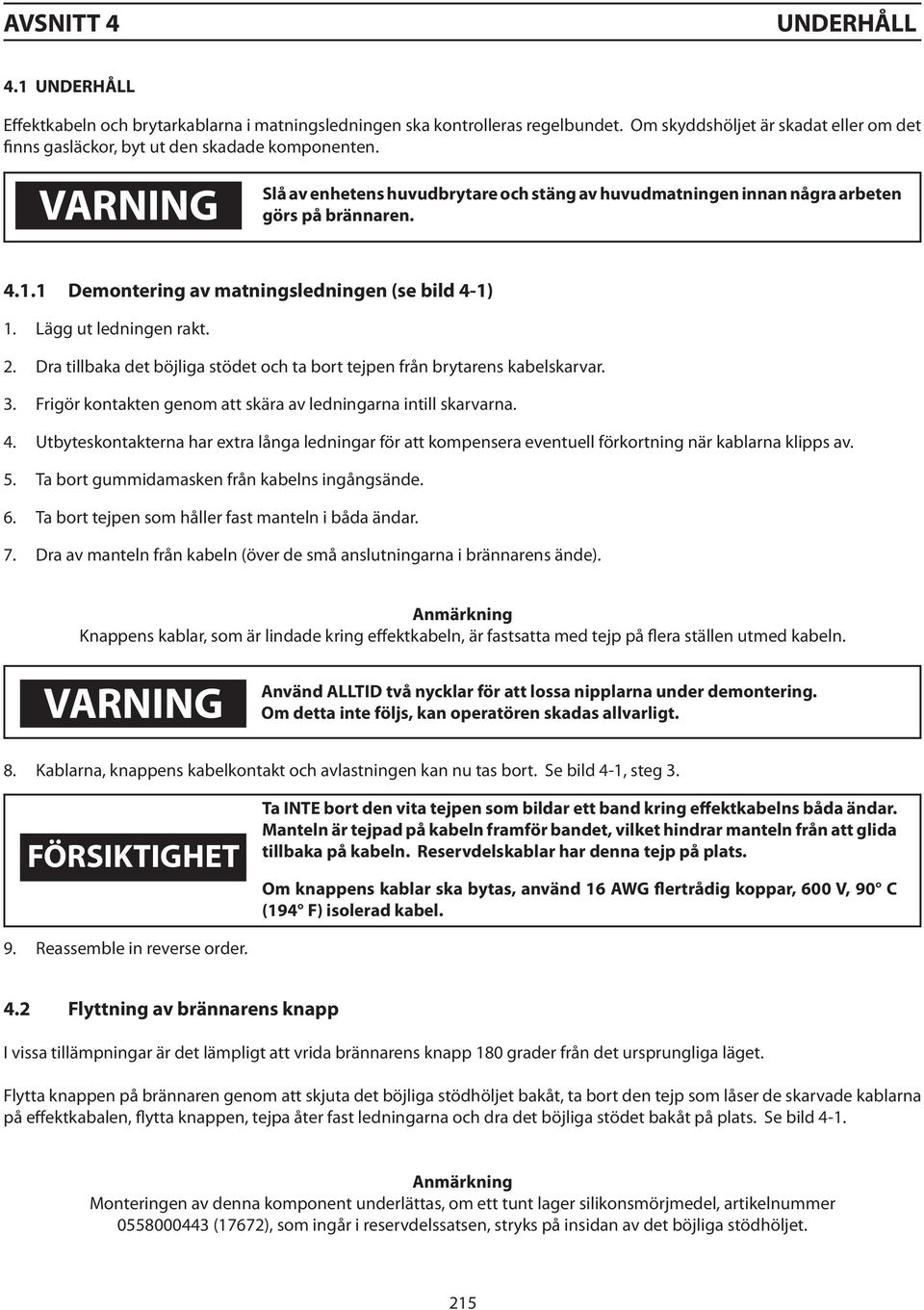

13 AVSNITT 4 UNDERHÅLL 4.1 UNDERHÅLL Effektkabeln och brytarkablarna i matningsledningen ska kontrolleras regelbundet. Om skyddshöljet är skadat eller om det finns gasläckor, byt ut den skadade komponenten. Slå av enhetens huvudbrytare och stäng av huvudmatningen innan några arbeten görs på brännaren Demontering av matningsledningen (se bild 4-1) Lägg ut ledningen rakt. Dra tillbaka det böjliga stödet och ta bort tejpen från brytarens kabelskarvar. Frigör kontakten genom att skära av ledningarna intill skarvarna. Utbyteskontakterna har extra långa ledningar för att kompensera eventuell förkortning när kablarna klipps av. Ta bort gummidamasken från kabelns ingångsände. Ta bort tejpen som håller fast manteln i båda ändar. Dra av manteln från kabeln (över de små anslutningarna i brännarens ände). Anmärkning Knappens kablar, som är lindade kring effektkabeln, är fastsatta med tejp på flera ställen utmed kabeln. Använd ALLTID två nycklar för att lossa nipplarna under demontering. Om detta inte följs, kan operatören skadas allvarligt. 8. Kablarna, knappens kabelkontakt och avlastningen kan nu tas bort. Se bild 4-1, steg 3. FÖRSIKTIGHET Ta INTE bort den vita tejpen som bildar ett band kring effektkabelns båda ändar. Manteln är tejpad på kabeln framför bandet, vilket hindrar manteln från att glida tillbaka på kabeln. Reservdelskablar har denna tejp på plats. Om knappens kablar ska bytas, använd 16 AWG flertrådig koppar, 600 V, 90 C (194 F) isolerad kabel. 9. Reassemble in reverse order. 4.2 Flyttning av brännarens knapp I vissa tillämpningar är det lämpligt att vrida brännarens knapp 180 grader från det ursprungliga läget. Flytta knappen på brännaren genom att skjuta det böjliga stödhöljet bakåt, ta bort den tejp som låser de skarvade kablarna på effektkabalen, flytta knappen, tejpa åter fast ledningarna och dra det böjliga stödet bakåt på plats. Se bild 4-1. Anmärkning Monteringen av denna komponent underlättas, om ett tunt lager silikonsmörjmedel, artikelnummer (17672), som ingår i reservdelssatsen, stryks på insidan av det böjliga stödhöljet. 215

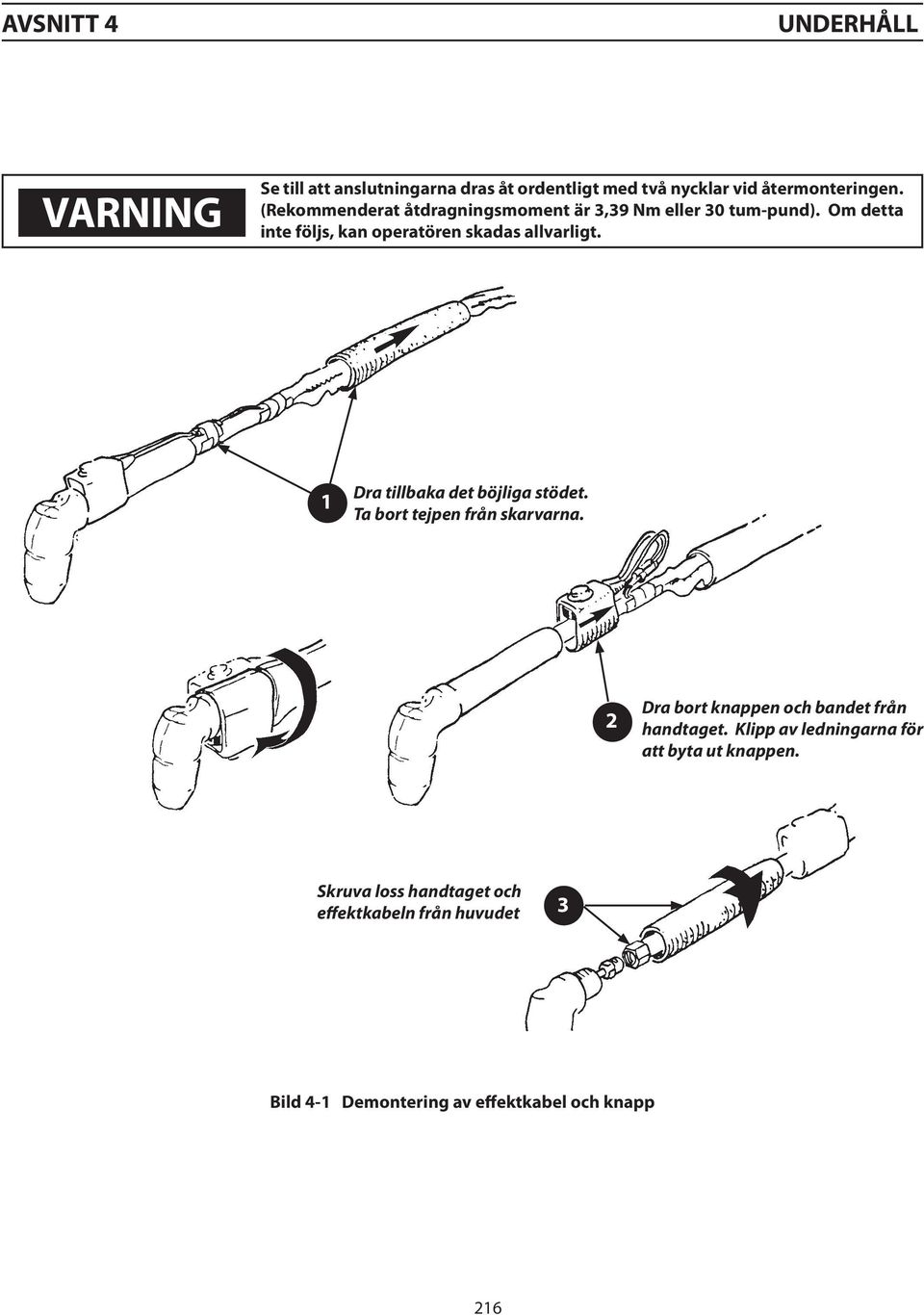

14 AVSNITT 4 UNDERHÅLL Se till att anslutningarna dras åt ordentligt med två nycklar vid återmonteringen. (Rekommenderat åtdragningsmoment är 3,39 Nm eller 30 tum-pund). Om detta inte följs, kan operatören skadas allvarligt. 1 Dra tillbaka det böjliga stödet. Ta bort tejpen från skarvarna. 2 Dra bort knappen och bandet från handtaget. Klipp av ledningarna för att byta ut knappen. Skruva loss handtaget och effektkabeln från huvudet 3 Bild 4-1 Demontering av effektkabel och knapp 216

15 AVSNITT 5 RESERVDELAR 5.1 Definitioner XT slitdelar - används med produkter som nu är i produktion (HandyPlasma 380, HandyPlasma 550, PCM-500i, PowerCut 650, Caddycut och HandyPlasma-50), och produkter från 1990 och äldre. Standardslitdelar/slitdelar för tung drift - används för underhåll av utrustningar och slitdelskonfigurationer tillverkade före 1990 (PCM-32i, PCM-50 och PCM-31). Detta är originalslitdelar utformade för respektive brännare. Högeffektivt munstycke - ger maximal skärtjocklek och hastighetskapacitet. Utökad munstyckslivslängd - ger ökad munstyckslivslängd på bekostnad av maximal skärtjocklek och skärhastighet. 5.2 Beställning För att utrustningen ska fungera perfekt, rekommenderar vi att endast använda originalreservdelar från ESAB. Om annat än ESAB originaldelar används, kan garantin bli ogiltig. Ha alltid strömkällans modellnummer och serienummer tillgängligt vid förfrågningar om reservdelar. Reservdelar kan beställas från närmaste ESAB-återförsäljare. Ange eventuella särskilda transportinstruktioner när reservdelar beställs. I kommunikationsguiden på sista sidan i denna handbok finns en lista över kundservicenummer. 5.3 Reservdelar för PT-31XL och PT-31XLPC Brännaren PT-31 används i flera olika skärpaket som kräver olika utformning av knappens anslutning. Se Bild 5-1 och Tabell 5-1. Brännaren PT-31 kan användas med standardslitdelar, slitdelar för tung drift eller XT-slitdelar, för att klara varierande skärtillämpningar. Se delavsnitten 5.3.1, och Enstaka slitdelar kan beställas vid behov, om reservdelssatserna inte passar de aktuella önskemålen. I normala fall rekommenderar vi att beställa samma slitdelar som följde med plasmaskärsystemet. 217

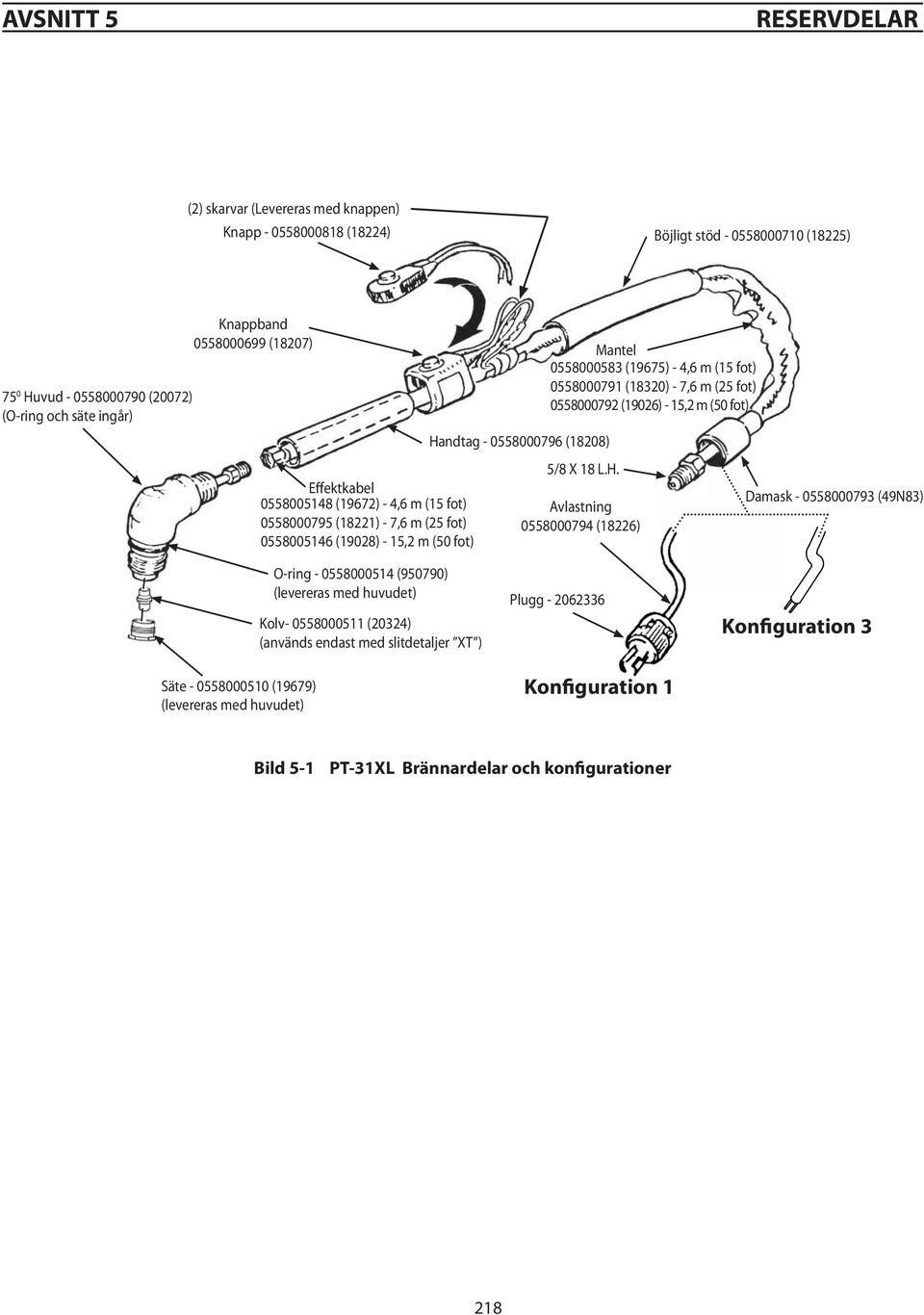

16 AVSNITT 5 RESERVDELAR (2) skarvar (Levereras med knappen) Knapp (18224) Böjligt stöd (18225) 75 0 Huvud (20072) (O-ring och säte ingår) Knappband (18207) Effektkabel (19672) - 4,6 m (15 fot) (18221) - 7,6 m (25 fot) (19028) - 15,2 m (50 fot) Handtag (18208) Mantel (19675) - 4,6 m (15 fot) (18320) - 7,6 m (25 fot) (19026) - 15,2 m (50 fot) 5/8 X 18 L.H. Avlastning (18226) Damask (49N83) Säte (19679) (levereras med huvudet) O-ring (950790) (levereras med huvudet) Kolv (20324) (används endast med slitdetaljer XT ) Plugg Konfiguration 1 Konfiguration 3 Bild 5-1 PT-31XL Brännardelar och konfigurationer 218

17 AVSNITT 5 RESERVDELAR PT-31XLPC Brännarenhet ( ) används endast med Powercut 650 Luftfördelare (20463) Elektrod (20862) Böjligt stöd (18225) Stomenhet (20072) Bandknapp (18207) Knapp (18224) Handtag (18208) Skarv (674520) Effektkabel Värmesköld O-ring (950790) 3/8-24UNF-2A Kolv (20324) Munstycke A (20860) Konfiguration 2 Bild 5-2 PT-31XLPC Brännardelar och konfigurationer 219

18 AVSNITT 5 RESERVDELAR Konfiguration nr Komplett Brännarenhet Monterade slitdelar Plasmaskärningssystem ,6m (15 fot) ledningar ,6 m (25 fot) ledningar ,2 m (50 fot) ledningar Säte och O-ring. Slitdetaljer och kolv ingår inte ,6 m (25 fot) ledningar ,6 m (25 fot) ledningar 30 A/40 A högeffektiva XT slitdelar, standardvärmesköld artikelnummer 20282, säte, O-ring och kolv. 30 A/40 A högeffektiva XT slitdelar, standardvärmesköld artikelnummer , säte, O-ring och kolv. 30 A/40 A högeffektiva XT slitdelar, standardvärmesköld artikelnummer 20282, säte, O-ring och kolv. PCM 500i, Handy Plasma-550 (Asien) Powercut ,6m (15 fot) ledningar OBS: Vid beställning av brännarenheten PT-31XL för användning på HandyPlasma-380, måste även en invändig brännarnippel artikelnummer enligt nedan beställas. HandyPlasma ,6m (15 fot) ledningar ,6 m (25 fot) ledningar ,6 m (25 fot) ledningar 30 A/40 A högeffektiva XT slitdelar, lång värmesköld artikelnummer (36284),, säte, O-ring och kolv. 30 A/40 A högeffektiva XT slitdelar,standardvä rmesköld artikelnummer 20282, säte, O-ring och kolv. 30 A/40 A högeffektiva XT slitdelar, lång värmesköld artikelnummer (36284),, säte, O-ring och kolv. CaddyCut (Europa) HandyPlasma-550 (Nordamerika) HandyPlasma-50 (Europa) Tabell 5-1 PT-31 Reservdelsbrännare och brännardelar 220

19 AVSNITT 5 RESERVDELAR Standard Slitdelar Dessa slitdelar ger god kvalitet på tunna till medeltjocka metaller när den används inom det rekommenderade område för plasmaströmenheten. Den reversibla elektrodkonstruktionen ger ökad elektrodlivslängd och ger den säkerhetsförreglingför operatörens säkerhet. Användning av slitdelar och reservdelar som inte kommer från ESAB kan orsaka personskador eller skada utrustningen. ESAB lämnar ingen garanti på de delar till utrustningen som inte levereras av ESAB. Användning av delar som inte levereras av ESAB upphäver inte automatiskt ESAB:s garantier för utrustningen. Alla åtaganden enligt ESAB:s garanti blir ogiltiga om, men endast om, konstruktionen, tillverkningen eller sammansättningen av delar och komponenter som inte levererats från ESAB är en väsentlig orsak till felfunktion eller dålig prestanda hos (eller skador på) utrustningen. Standard (3,9mm) ELEKTROD Artikelnummer /8 (28,6mm) LUFTFÖRDELARE Artikelnummer Vit 4 Hål 5 Klackar 4 Klackar MUNSTYCKE (SPETS) Artikelnummer A Artikelnummer A Artikelnummer A (Originalmodell) VÄRMESKÖLD 1-21/64 (33,7mm) Artikelnummer Standard (ljusblå) Artikelnummer Keramisk (vit) Bild 5-3 Standardslitdelar för brännarens framdel 221

20 AVSNITT 5 RESERVDELAR Slitdelar för tung drift Den större elektroddiametern ökar elektrodmassan för att förbättra kylningen och minskat slitaget på medeltunga till tunga tillämpningarnär den används inom det rekommenderade skärområdet för plasmaströmkällan. Den reversibla elektrodkonstruktionen ger ökad elektrodlivslängd ochhar en säkerhetsförreglingför operatörens säkerhet. Användning av slitdelar och reservdelar som inte kommer från ESAB kan orsaka personskador eller skada utrustningen. ESAB lämnar ingen garanti på de delar till utrustningen som inte levereras av ESAB. Användning av delar som inte levereras av ESAB upphäver inte automatiskt ESAB:s garantier för utrustningen. Alla åtaganden enligt ESAB:s garanti blir ogiltiga om, men endast om, konstruktionen, tillverkningen eller sammansättningen av delar och komponenter som inte levererats från ESAB är en väsentlig orsak till felfunktion eller dålig prestanda hos (eller skador på) utrustningen. Tung drift (5,1mm) ELEKTROD LUFTFÖRDELARE Artikelnummer /32 (26,2 mm) Artikelnummer (20463) Rosa 6 Hål 6 Klackar MUNSTYCKE (SPETS) Artikelnummer A Artikelnummer A Ingen lock med kors VÄRMESKÖLD Artikelnummer Standard (ljusblå) Bild 5-4 Slitdelar för tung drift till brännarens framdel 222

21 AVSNITT 5 RESERVDELAR XT Slitdelar Konstruktionen XT för elektrod och munstycke utökar den tjocklek som är möjlig att skära, och förbättrar även skärhastigheten och snittytans kvalitet för plasmaskärningstillämpningar i produktion. Brännarens säkerhetsförregling aktiveras genom den kolv som inte tillhör slitdelarna, och finns bakom skärhuvudets borttagbara säte. Användning av slitdelar och reservdelar som inte kommer från ESAB kan orsaka personskador eller skada utrustningen. ESAB lämnar ingen garanti på de delar till utrustningen som inte levereras av ESAB. Användning av delar som inte levereras av ESAB upphäver inte automatiskt ESAB:s garantier för utrustningen. Alla åtaganden enligt ESAB:s garanti blir ogiltiga om, men endast om, konstruktionen, tillverkningen eller sammansättningen av delar och komponenter som inte levererats från ESAB är en väsentlig orsak till felfunktion eller dålig prestanda hos (eller skador på) utrustningen. XT Extended Thickness (ökad tjocklek) Artikelnummer (20324) Kolv (Monteras mellan säte och huvud) Artikelnummer (20862) ELEKTROD Artikelnummer (20463) Rosa LUFTFÖRDELARE 6 Hål MUNSTYCKE (SPETS) 30/40 A Artikelnummer (20860) (hög prestanda) 35/40 A artikelnummer (21008) (Utökad livslängd) 50 A artikelnummer (20861) VÄRMESKÖLD P/N Standard (ljusblå) Artikelnummer (36284) version CE (lång värmesköld) Bild 5-5 Slitdelar för brännarhuvud XT 223

22 AVSNITT 5 RESERVDELAR Standardslitdelssats Art. nr Art.nr A 30 A (anm 3) (Anm 3) Beskrivning Artikelnr. (Ant) Artikelnr. (Ant) Värmesköld (3) (2) Munstycke (5) (4) Elektrod (5) (4) Säte (19679) (1) (19679) (1) O-ring (950790) (5) (950790) (5) Luftfördelare (1) (20463) (3) Smörjmedel (1 oz.) (17672) (1) (17672) (1) Kolv Tabell 5-2 Innehåll i reservdelssatser med standard slittillbehör för PT-31XL och PT-31XLPC XT slitdelssats Art.nr Art.nr Art.nr Art.nr Art.nr Art.nr Art.nr A 40 A 35/40 A 30/40 A 50 A 35 A 40 A (CE) (anm 3) (anm 3) (anm 2) (anm 1) (anm 4) (anm 5) (anm 1) Beskrivning Art.nr. (Ant) Art.nr. (Ant) Art.nr. (Ant) Art.nr. (Ant) Art.nr. (Ant) Art.nr.(Ant) Art.nr.(Ant) Värmesköld (2) (2) (1) (1) (36284) (1) (36284) (1) (36284) (1) Munstycke (20861) (4) (21008) (4) (21008) (3) (20860) (3) (20861) (3) (21008) (3) (20860) (3) Elektrod (20862) (3) (20862) (3) (20862) (2) (20862) (2) (20862) (3) (20862) (2) (20862) (2) Säte O-ring (950790) (1) Luftfördelare (20463) (1) (20463) (1) (20463) (1) (20463) (1) (20463) (1) (20463) (1) (20463) (1) Smörjmedel (1 oz.) (17672) (1) (17672) (1) Kolv (20324) (2) (20324) (2) (20324) (2) Tabell 5-3 Innehåll i reservdelssatser med slittillbehör XT för PT-31XL och PT-31XLPC anm 1 - för PCM-500i, PowerCut-650, HandyPlasma 550 and HandyPlasma 380 anm 2 - för PCM-500i ENDAST som ett tillval till HandyPlasma 550 anm 3 - för utrustningar av äldre tillverkning. anm 4 - HandyPlasma-50 för Europa anm 5 - Caddycut för Europa 224
