1 PRYSMIAN KABLAR OCH SYSTEM AB Turebergs Allé 2 SE Sollentuna, SVERIGE Telefon: , Telefax: PRYSMIAN KABLER OG SYSTEMER AS v/nygaard & Regnskap PB 1327, Anolitveien 4 NO-1401 Ski, NORGE Telefon: Telefax: PRYSMIAN CABLES AND SYSTEMS OY PB 13, FI Kyrkslätt, FINLAND Telefon: Telefax: Kabelguide A. Leppälä Oy 4 /

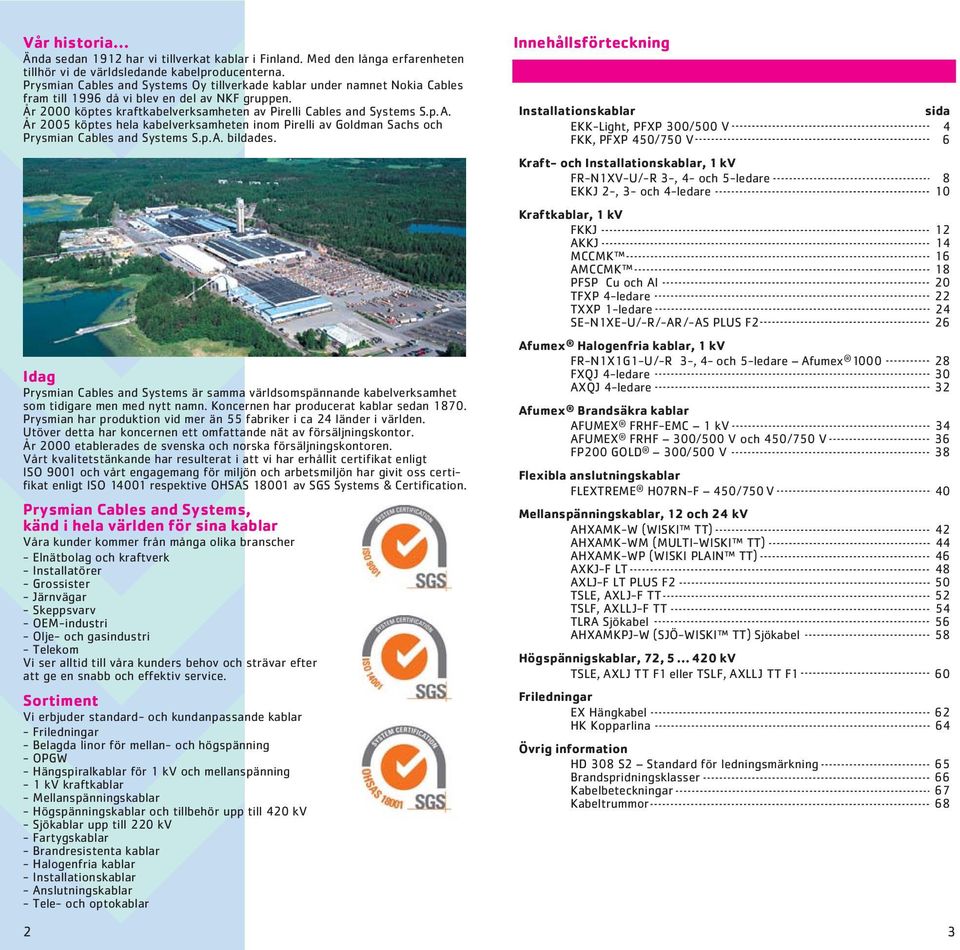

2 Vår historia... Ända sedan 1912 har vi tillverkat kablar i Finland. Med den långa erfarenheten tillhör vi de världsledande kabelproducenterna. Prysmian Cables and Systems Oy tillverkade kablar under namnet Nokia Cables fram till 1996 då vi blev en del av NKF gruppen. År 2000 köptes kraftkabelverksamheten av Pirelli Cables and Systems S.p.A. År 2005 köptes hela kabelverksamheten inom Pirelli av Goldman Sachs och Prysmian Cables and Systems S.p.A. bildades. Idag Prysmian Cables and Systems är samma världsomspännande kabelverksamhet som tidigare men med nytt namn. Koncernen har producerat kablar sedan Prysmian har produktion vid mer än 55 fabriker i ca 24 länder i världen. Utöver detta har koncernen ett omfattande nät av försäljningskontor. År 2000 etablerades de svenska och norska försäljningskontoren. Vårt kvalitetstänkande har resulterat i att vi har erhållit certifikat enligt ISO 9001 och vårt engagemang för miljön och arbetsmiljön har givit oss certifikat enligt ISO respektive OHSAS av SGS Systems & Certification. Prysmian Cables and Systems, känd i hela världen för sina kablar Våra kunder kommer från många olika branscher - Elnätbolag och kraftverk - Installatörer - Grossister - Järnvägar - Skeppsvarv - OEM-industri - Olje- och gasindustri - Telekom Vi ser alltid till våra kunders behov och strävar efter att ge en snabb och effektiv service. Sortiment Vi erbjuder standard- och kundanpassande kablar - Friledningar - Belagda linor för mellan- och högspänning - OPGW - Hängspiralkablar för 1 kv och mellanspänning - 1 kv kraftkablar - Mellanspänningskablar - Högspänningskablar och tillbehör upp till 420 kv - Sjökablar upp till 220 kv - Fartygskablar - Brandresistenta kablar - Halogenfria kablar - Installationskablar - Anslutningskablar - Tele- och optokablar Innehållsförteckning Installationskablar sida EKK-Light, PFXP 300/ V 4 FKK, PFXP 450/750 V 6 Kraft- och Installationskablar, 1 kv FR-N1XV-U/-R 3-, 4- och 5-ledare 8 EKKJ 2-, 3- och 4-ledare 10 Kraftkablar, 1 kv FKKJ 12 AKKJ 14 MCCMK 16 AMCCMK 18 PFSP Cu och Al 20 TFXP 4-ledare 22 TXXP 1-ledare 24 SE-N1XE-U/-R/-AR/-AS PLUS F2 26 Afumex Halogenfria kablar, 1 kv FR-N1X1G1-U/-R 3-, 4- och 5-ledare Afumex 28 FXQJ 4-ledare 30 AXQJ 4-ledare 32 Afumex Brandsäkra kablar AFUMEX FRHF-EMC 1 kv 34 AFUMEX FRHF 300/ V och 450/750 V 36 FP200 GOLD 300/ V 38 Flexibla anslutningskablar FLEXTREME H07RN-F 450/750 V 40 Mellanspänningskablar, 12 och 24 kv AHXAMK-W (WISKI TT) 42 AHXAMK-WM (MULTI-WISKI TT) 44 AHXAMK-WP (WISKI PLAIN TT) 46 AXKJ-F LT 48 AXLJ-F LT PLUS F2 50 TSLE, AXLJ-F TT 52 TSLF, AXLLJ-F TT 54 TLRA Sjökabel 56 AHXAMKPJ-W (SJÖ-WISKI TT) Sjökabel 58 Högspännigskablar, 72, kv TSLE, AXLJ TT F1 eller TSLF, AXLLJ TT F1 60 Friledningar EX Hängkabel 62 HK Kopparlina 64 Övrig information HD 308 S2 Standard för ledningsmärkning 65 Brandspridningsklasser 66 Kabelbeteckningar 67 Kabeltrummor

3 Installationskabel EKK-Light (SE-N05VV-U), PFXP 300/ V Installationskabel EKK-Light (SE-N05VV-U), PFXP 300/ V Hal lättskalad och blyfri installationskabel för fast förläggning på stege, direkt på vägg, betong och mur samt i rör eller kanal. För inom- och utomhusbruk. EKK-Light har god resistens mot UV-strålning. Detta betyder i praktiken att materialet med tiden gulnar och blir hårt men flagar inte sönder. För utomhusbruk rekommenderas i första hand FR-N1XV-U (U- R2V). - i kontinuerlig drift: 70 C - vid kortslutning (max. 5 s): 160 C vid förläggning: -15 C - Under installation 10 x D - Installerad 3 x D 3G1,5 3G1,5 3G1,5 3G2,5 3G2,5 3G2,5 5G1,5 5G1,5 5G1,5 5G2,5 5G2,5 5G2, EL-nummer Norge Bobin K6 Bobin K6 Bobin K7 Bobin K ,8 8,8 8,8 10,0 10,0 10,0 10,3 10,3 10,3 11,8 11,8 11,8 IEC (F2) -Ledare: 1,5 2,5 mm 2 rund entrådig kopparledare (EKK) -Isolering: Blyfri PVC -Fyllnad: Blyfri PVC -Mantel: Vit blyfri PVC Färgmärkning av ledare enl. HD 308 S2 Tillverkare - produktens namn - tillverkningsår - materialmärkning av manteln - metermärkning SS HD 21.4 U o /U = 300/ V 4 5

4 Installationskabel FKK (SE-N07VV-R), PFXP 450/750 V Installationskabel FKK (SE-N07VV-R), PFXP 450/750 V Hal lättskalad och blyfri installationskabel för fast förläggning på stege, direkt på vägg, betong och mur samt i rör eller kanal. För inom- och utomhusbruk, FKK har god resistens mot UV-strålning. Detta betyder i praktiken att materialet med tiden gulnar och blir hårt men flagar inte sönder. För utomhusbruk rekommenderas i första hand FR-N1XV-R (U- R2V). - i kontinuerlig drift: 70 C - vid kortslutning (max. 5 s): 160 C vid förläggning: -15 C - Under installation 10 x D - Installerad 3 x D IEC (F2) 5G6 5G10 5G16 5G EL-nummer Norge K8 K8 K9 K ,5 21,0 23,0 31,0 -Ledare: 4 25 mm 2 rund fåtrådig kopparledare (FKK) -Isolering: Blyfri PVC -Fyllnad: Blyfri PVC -Mantel: Vit blyfri PVC Färgmärkning av ledare enl. HD 308 S2 Tillverkare - produktens namn - tillverkningsår - materialmärkning av manteln - metermärkning SS HD 21.4 U o /U = 450/750 V 6 7

5 Kraft- och Installationskabel FR-N1XV-U/-R (U- R2V) Kraft- och Installationskabel FR-N1XV-U/-R (U- R2V) FR-N1XV (U- R2V) är en kraft- och installationskabel utan koncentrisk ledare (kopparskärm) som kan användas i alla typer av lågspänningsinstallationer, i industri- och byggnadsinstallationer etc. Kabelns konstruktion tillåter att den installeras i alla typer av miljöer: "inom- och utomhus, direkt på vägg, på kabelstegar, i installationskanaler, i rör samt i mark och vatten". vid förläggning: -15 C - Under installation 12 x D - Installerad 8 x D IEC (F2) -Ledare: -U: 1,5 2,5 mm 2 rund entrådig kopparledare -R: 1,5-50 mm 2 rund fåtrådig kopparledare -Isolering: PEX -Fyllnad: Extruderad plastblandning -Mantel: Svart blyfri PVC FR-N1XV-U 3G1,5 3G1,5 3G2,5 3G2,5 4G1,5 4G1,5 4G2,5 4G2,5 5G1,5 5G1,5 5G2,5 5G2,5 FR-N1XV-R 3G6 4G6 4G10 4G16 4G25 4G35 4G50 5G6 5G10 5G16 5G ,0 11,0 12,5 12,5 12,0 12,0 13,0 13,0 13,0 13,0 14,5 14,5 15,0 16,0 18,5 21,0 25,5 28,5 32,5 17,5 20,0 23,0 28,0 Färgmärkning av ledare enl. HD 308 S2 t.ex.: S.Y. + Sans Pb U- R2V - NF USE - (Fabriks Nr) - 3G2,5 - (Batch Nr) - metermärkning IEC IEC NF C U o /U =, U m = 1,2 kv 8 9

6 Kraft- och Installationskabel EKKJ (SE-N1VCV-U) Kraft- och Installationskabel EKKJ (SE-N1VCV-U) Kraft- och installationskabel för fast förläggning, inomhus, utomhus och i mark. - i kontinuerlig drift: 70 C - vid kortslutning (max. 5 s): 160 C vid förläggning: -15 C - Under installation 12 x D - Installerad 8 x D 2x1,5/1,5 2x2,5/2,5 3x1,5/1,5 3x2,5/2,5 3x6/6 3x10/10 4x1,5/1,5 4x 2,5/2,5 4x6/6 4x10/ K8 K9 K8 K7 K8 K9 K9 K7 K9 K ,5 12,5 12,0 13,0 17,0 20,0 13,0 14,0 19,0 22,0 IEC (F2) -Ledare: Glödgad entrådig kopparledare -Isolering: Blyfri PVC -Kabling: 2, 3 eller 4 fasledare kablade ihop -Skärm: Koppartrådar med motspiral -Mantel: Svart blyfri PVC Färgmärkning av ledare enl. HD 308 S2 SFS 4880 HD 603 S (Semko) U o /U =, U m = 1,2 kv 10 11

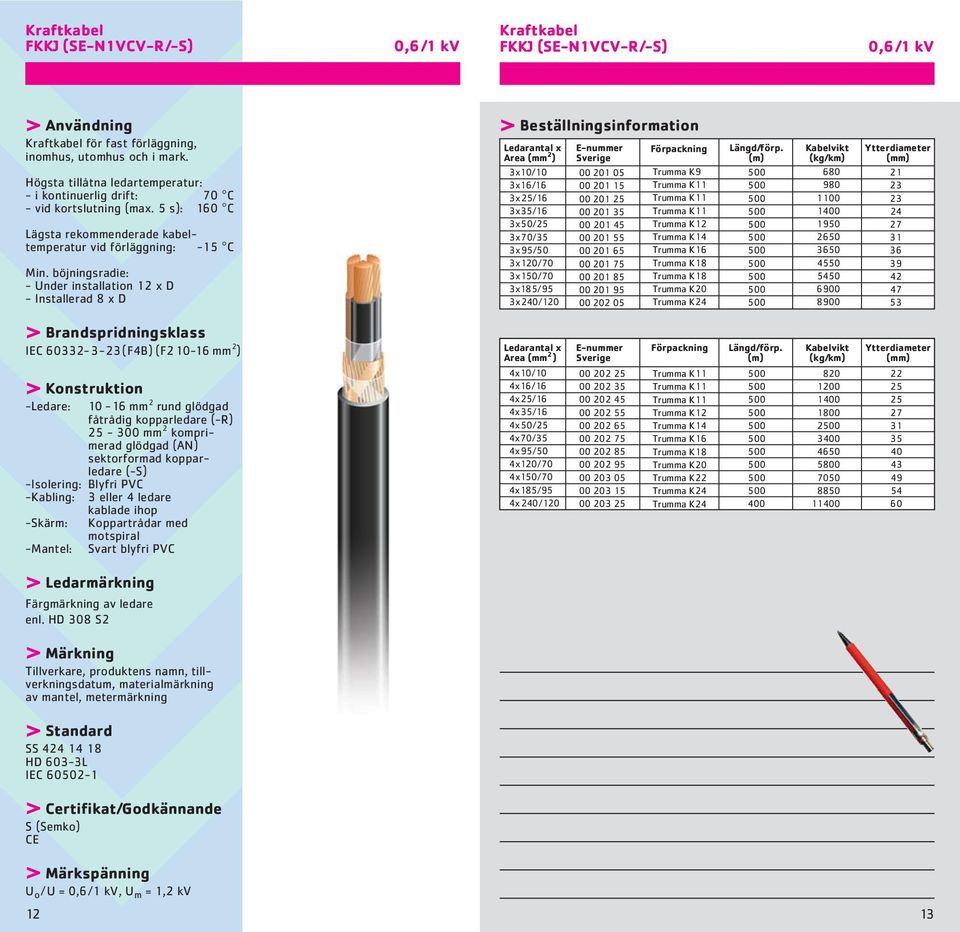

7 Kraftkabel FKKJ (SE-N1VCV-R/-S) Kraftkabel FKKJ (SE-N1VCV-R/-S) Kraftkabel för fast förläggning, inomhus, utomhus och i mark. - i kontinuerlig drift: 70 C - vid kortslutning (max. 5 s): 160 C vid förläggning: -15 C - Under installation 12 x D - Installerad 8 x D 3x10/10 3x16/16 3x25/16 3x35/16 3x50/25 3x70/35 3x95/50 3x120/70 3x150/70 3x185/95 3x240/ K9 K11 K11 K11 K12 K14 K16 K18 K18 K20 K IEC (F4B) (F mm 2 ) -Ledare: mm 2 rund glödgad fåtrådig kopparledare (-R) mm 2 komprimerad glödgad (AN) sektorformad kopparledare (-S) -Isolering: Blyfri PVC -Kabling: 3 eller 4 ledare kablade ihop -Skärm: Koppartrådar med motspiral -Mantel: Svart blyfri PVC 4x10/10 4x16/16 4x25/16 4x35/16 4x50/25 4x70/35 4x95/50 4x120/70 4x150/70 4x185/95 4x240/ K11 K11 K11 K12 K14 K16 K18 K20 K22 K24 K Färgmärkning av ledare enl. HD 308 S2 tillverkningsdatum, materialmärkning SS HD 603-3L IEC S (Semko) U o /U =, U m = 1,2 kv 12 13

8 Kraftkabel AKKJ (SE-N1VCV-AS) Kraftkabel AKKJ (SE-N1VCV-AS) Kraftkabel för fast förläggning, inomhus, utomhus och i mark. - i kontinuerlig drift: 70 C - vid kortslutning (max. 5 s): 160 C vid förläggning: -15 C - Under installation 12 x D - Installerad 8 x D 3x25/16 3x35/16 3x50/16 3x70/21 3x95/29 3x120/41 3x150/41 3x185/57 3x240/72 3x300/ K14 K14 K12 K14 K14 K16 K18 K20 K22 K IEC (F4B) - Ledare: mm 2 komprimerad glödgad (AN) sektorformad aluminiumledare (-AS) -Isolering: Blyfri PVC -Kabling: 3 eller 4 ledare kablade ihop -Skärm: Koppartrådar med motspiral -Mantel: Svart blyfri PVC 4x25/16 4x35/16 4x50/16 4x70/21 4x95/29 4x120/41 4x150/41 4x185/57 4x240/72 4x300/ K14 K16 K14 K16 K18 K20 K20 K22 K24 K Färgmärkning av ledare enl. HD 308 S2 SS HD 603-3L S1 IEC S (Semko) U o /U =, U m = 1,2 kv 14 15

9 Kraftkabel MCCMK (FKKJ EMC ) Kraftkabel MCCMK (FKKJ EMC ) Kraftkabel för fast förläggning, inomhus, utomhus och i mark. - i kontinuerlig drift: 70 C - vid kortslutning (max. 5 s): 160 C vid förläggning: -15 C - Under installation 12 x D - Installerad 8 x D 3x25/16 3x35/16 3x50/25 3x70/35 3x95/50 3x120/70 3x150/70 3x185/95 3x240/ K11 K12 K12 K14 K16 K18 K18 K20 K IEC (F4B) -Ledare: Komprimerad glödgad (AN) sektorformad kopparledare (-S) -Isolering: Blyfri PVC -Kabling: 3 ledare kablade ihop -Skärm: Koppartrådar med kopparband -Mantel: Svart blyfri PVC Färgmärkning av ledare enl. HD 308 S2 tillverkningsdatum, materialmärkning SS HD 603-3L IEC FI (Fimko) U o /U =, U m = 1,2 kv 16 17

10 Kraftkabel AMCCMK (AKKJ EMC ) Kraftkabel AMCCMK (AKKJ EMC ) Kraftkabel för fast förläggning, inomhus, utomhus och i mark. - i kontinuerlig drift: 70 C - vid kortslutning (max. 5 s): 160 C vid förläggning: -15 C - Under installation 12 x D - Installerad 8 x D 3x35/16 3x50/16 3x70/21 3x95/29 3x120/41 3x150/41 3x185/57 3x240/ K14 K12 K14 K14 K16 K18 K20 K IEC (F4B) - Ledare: Komprimerad glödgad (AN) sektorformad aluminiumledare (-AS) -Isolering: Blyfri PVC -Kabling: 3 ledare kablade ihop -Skärm: Koppartrådar med kopparband -Mantel: Svart blyfri PVC Färgmärkning av ledare enl. HD 308 S2 SS HD 603-3L S1 IEC FI (Fimko) U o /U =, U m = 1,2 kv 18 19

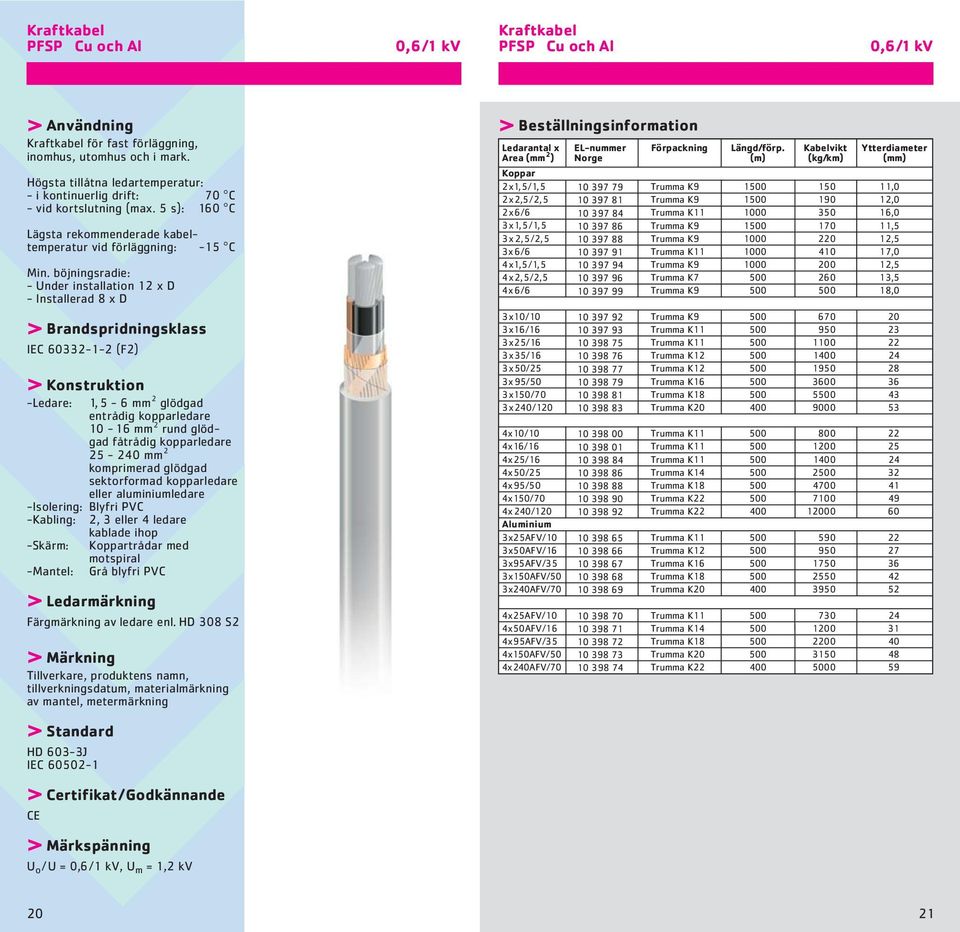

11 Kraftkabel PFSP Cu och Al Kraftkabel PFSP Cu och Al Kraftkabel för fast förläggning, inomhus, utomhus och i mark. - i kontinuerlig drift: 70 C - vid kortslutning (max. 5 s): 160 C vid förläggning: -15 C - Under installation 12 x D - Installerad 8 x D IEC (F2) -Ledare: 1, 5-6 mm 2 glödgad entrådig kopparledare mm 2 rund glödgad fåtrådig kopparledare mm 2 komprimerad glödgad sektorformad kopparledare eller aluminiumledare -Isolering: Blyfri PVC -Kabling: 2, 3 eller 4 ledare kablade ihop -Skärm: -Mantel: Koppartrådar med motspiral Grå blyfri PVC Färgmärkning av ledare enl. HD 308 S2 Koppar 2x1,5/1,5 2x2,5/2,5 2x6/6 3 x1,5 /1,5 3x2,5/2,5 3x6/6 4x1,5/1,5 4x2,5/2,5 4x6/6 3x10/10 3x16/16 3x25/16 3x35/16 3x50/25 3x95/50 3x150/70 3x240/120 4x10/10 4x16/16 4x25/16 4x50/25 4x95/50 4x150/70 4x240/120 Aluminium 3x25AFV/10 3x50AFV/16 3x95AFV/35 3x150AFV/50 3x240AFV/70 4x25AFV/10 4x50AFV/16 4x95AFV/35 4x150AFV/50 4x240AFV/70 EL-nummer Norge K9 K9 K11 K9 K9 K11 K9 K7 K9 K9 K11 K11 K12 K12 K16 K18 K20 K11 K11 K11 K14 K18 K22 K22 K11 K12 K16 K18 K20 K11 K14 K18 K20 K ,0 12,0 16,0 11,5 12,5 17,0 12,5 13,5 18, HD 603-3J IEC U o /U =, U m = 1,2 kv 20 21

12 Kraftkabel TFXP Kraftkabel TFXP Kraftkabel utan koncentrisk ledare, för fast förläggning utomhus som jordkabel och matningskabel som en del av 1 kv kabelsystem. 4x25A 4x50A 4x95A 4x150A 4x240A EL-nummer Norge K11 K12 K16 K20 K vid förläggning: -15 C - Under installation 12 x D - Installerad 8 x D IEC (F2) -Ledare: mm 2 komprimerad glödgad (AN) sektorformad aluminiumledare (AFV) -Isolering: -Kabling: PEX 3 fasledare och PENledare kablade ihop -Innermantel: Extruderad PE -Mantel: Grön blyfri PVC Färgmärkning av ledare enl. HD 308 S2 HD 603-5M S1 IEC U o /U =, U m = 1,2 kv 22 23

13 Kopplingskabel TXXP, TXXP-PLUS Kopplingskabel TXXP, TXXP-PLUS Kopplingskabel för fast förläggning, inomhus och utomhus som en del av 1 kv kabelsystem. vid förläggning: -15 C - Under installation 12 x D - Installerad 8 x D EL-nummer Norge Koppar TXXP 1x240 klass x300 klass x400 klass Aluminium TXXP-PLUS 1x240A 1x300A 1x400A 1x630A K12 K14 K16 K12 K14 K16 K IEC (F2) -Ledare: 240 mm 2 glödgad kopparledare klass mm 2 flexibel kopparledare klass mm 2 komprimerad aluminiumledare klass 2 -Isolering: PEX -Mantel: Svart blyfri PVC (koppar) Svart halogenfri brandskyddad PE (aluminium) Svart isolering IEC U o /U =, U m = 1,2 kv 24 25

14 Kraftkabel SE-N1XE-U/-R/-AR/-AS PLUS F2 Kraftkabel SE-N1XE-U/-R/-AR/-AS PLUS F2 Kraftkabel utan koncentrisk ledare, för fast förläggning, inomhus, utomhus och i mark. vid förläggning: -20 C - Under installation 12 x D - Installerad 8 x D IEC (F2) SE-N1XE-U PLUS F2 4G G SE-N1XE-R PLUS F2 4G G SE-N1XE-AR PLUS F2 5G G SE-N1XE-AS PLUS F2 4G25 4G50 4G95 4G150 4G K9 K9 K11 K11 K11 K12 K11 K12 K16 K20 K Ledare: -U rund entrådig kopparledare -R rund fåtrådig kopparledare -AR rund fåtrådig aluminiumledare -AS komprimerad glödgad (AN) sektorformad aluminiumledare -Isolering: PEX -Kabling: Ledare kablade ihop -Mantel: Svart väderbeständig halogenfri brandskyddad (PE) Färgmärkning av ledare enl. HD 308 S2 HD 603-5O S1 IEC S (Semko) U o /U =, U m = 1,2 kv 26 27

15 Halogenfri Kraft- och Installationskabel Afumex FR-N1X1G1-U/-R Halogenfri Kraft- och Installationskabel Afumex FR-N1X1G1-U/-R FR-N1X1G1 (Afumex ) är en halogenfri kraft- och installationskabel utan koncentrisk ledare (kopparskärm) som kan användas i alla typer av lågspänningsinstallationer, i industri- och byggnadsinstallationer etc. Kabeln kan förläggas direkt på vägg, på kabelstegar, i installationskanaler samt i rör. FR-N1X1G1 tillhör gruppen LSZH-kablar (Low Smoke Zero Halogen) och avger därför inga korrosiva gaser eller tjock rök vid brand. vid förläggning: -5 C - Under installation 12 x D - Installerad 8 x D 3G1,5 3G2,5 4G1,5 4G2,5 5G1,5 5G2,5 5G6 5G10 5G ,0 11,5 11,0 12,0 12,0 13,5 16,5 19,0 22,0 IEC (F4C) -Ledare: 1, 5-2, 5 mm 2 rund entrådig kopparledare 6-16 mm 2 rund fåtrådig kopparledare -Isolering: PEX -Fyllnad: Utfyllnad/innermantel av halogenfritt plastmaterial -Mantel: Grön mantel av halogenfritt material (Afumex ) Färgmärkning av ledare enl. HD 308 S2 exempel: AFUMEX FR- N1X1G1-R 5G6 NF C (batch Nr.) NF-USE 255 IEC IEC IEC , -2 IEC , -2 U o /U =, U m = 1,2 kv 28 29

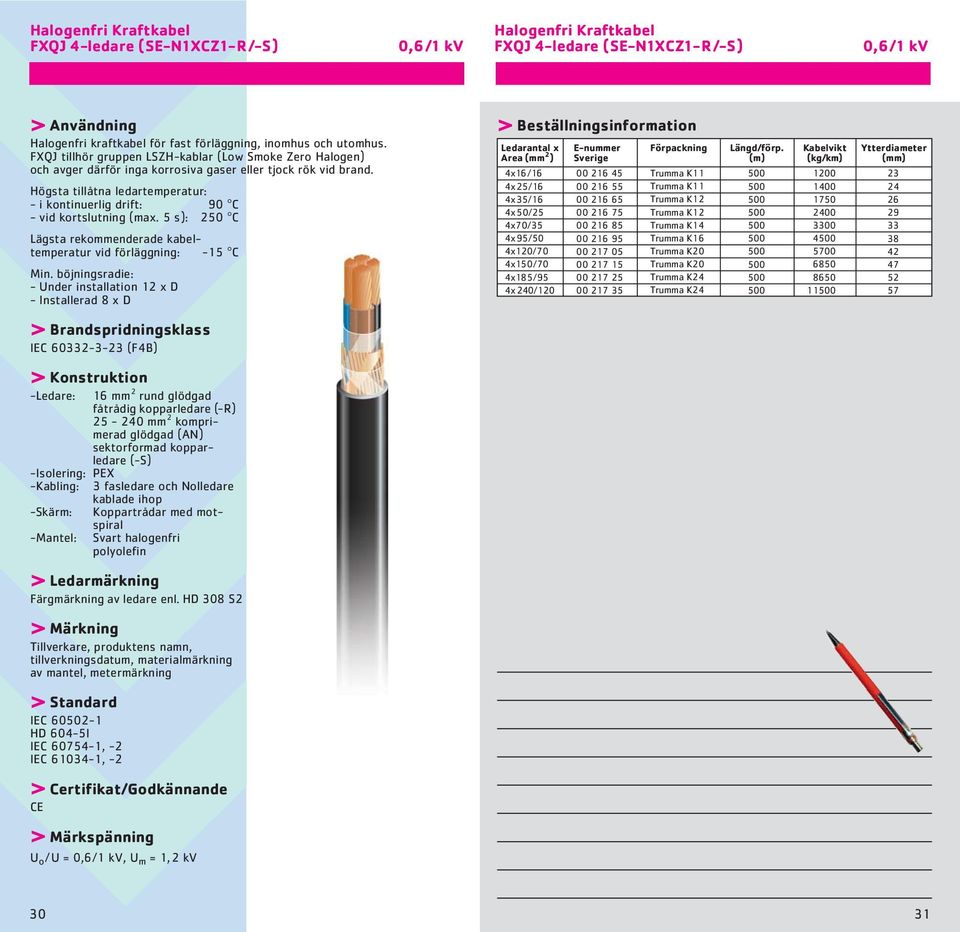

16 Halogenfri Kraftkabel FXQJ 4-ledare (SE-N1XCZ1-R/-S) Halogenfri Kraftkabel FXQJ 4-ledare (SE-N1XCZ1-R/-S) Halogenfri kraftkabel för fast förläggning, inomhus och utomhus. FXQJ tillhör gruppen LSZH-kablar (Low Smoke Zero Halogen) och avger därför inga korrosiva gaser eller tjock rök vid brand. vid förläggning: -15 C - Under installation 12 x D - Installerad 8 x D 4x16/16 4x25/16 4x35/16 4x50/25 4x70/35 4x95/50 4x120/70 4x150/70 4x185/95 4x240/ K11 K11 K12 K12 K14 K16 K20 K20 K24 K IEC (F4B) -Ledare: 16 mm 2 rund glödgad fåtrådig kopparledare (-R) mm 2 komprimerad glödgad (AN) sektorformad kopparledare (-S) -Isolering: PEX -Kabling: 3 fasledare och Nolledare kablade ihop -Skärm: Koppartrådar med motspiral -Mantel: Svart halogenfri polyolefin Färgmärkning av ledare enl. HD 308 S2 IEC HD 604-5I IEC , -2 IEC , -2 U o /U =, U m = 1,2 kv 30 31

17 Halogenfri Kraftkabel AXQJ 4-ledare (SE-N1XCZ1-AS) Halogenfri Kraftkabel AXQJ 4-ledare (SE-N1XCZ1-AS) Halogenfri kraftkabel för fast förläggning, inomhus och utomhus. AXQJ tillhör gruppen LSZH-kablar (Low Smoke Zero Halogen) och avger därför inga korrosiva gaser eller tjock rök vid brand. vid förläggning: -15 C 4x35/16 4x50/16 4x70/21 4x95/29 4x120/41 4x150/41 4x185/57 4x240/ K12 K12 K16 K16 K20 K20 K22 K Under installation 12 x D - Installerad 8 x D IEC (F4B) -Ledare: Komprimerad glödgad (AN) sektorformad aluminiumledare (-AS) -Isolering: PEX -Kabling: 3 fasledare och Nolledare kablade ihop -Skärm: Koppartrådar med motspiral -Mantel: Svart halogenfri polyolefin Färgmärkning av ledare enl. HD 308 S2 IEC HD 604-5I IEC , -2 IEC , -2 U o /U =, U m = 1,2 kv 32 33

18 Brandsäker Kraftkabel AFUMEX FRHF-EMC (FI-N1XCZ1-R/-S) Brandsäker Kraftkabel AFUMEX FRHF-EMC (FI-N1XCZ1-R/-S) Kraftkabel för fast förläggning inomhus. Vid förläggning utomhus skall kabeln skyddas mot direkt solljus. Används i anläggningar där kraftmatning måste fungera såväl under som efter brand. Kabeln är dessutom självslocknande och halogenfri, dvs. den ger inte upphov till korrosiva rökgaser. vid förläggning: -15 C - Under installation 12 x D - Installerad 8 x D 4x2,5/2,5 4x6/6 4x10/10 4x16/16 4x25/16 4x35/16 4x50/25 4x70/35 4x95/50 4x120/ K9 K9 K11 K12 K12 K12 K14 K16 K20 K IEC (F4B) -Ledare: Rund eller sektorformad ledare klass 2 -Isolering: Micaband och HF-isolering -Skärm: Kopparband och lager av koppartrådar -Mantel: Orange halogenfri polyolefin Färgmärkning av ledare enl. HD 308 S2 IEC IEC , -2 IEC IEC IEC U o /U =, U m = 1,2 kv 34 35

19 Brandsäker Installationskabel AFUMEX FRHF 300/ V och 450/750 V Brandsäker Installationskabel AFUMEX FRHF 300/ V och 450/750 V För fast förläggning inomhus. Vid förläggning utomhus skall kabeln skyddas mot direkt soljus. Brandsäker installationskabel för användning i t.ex. alarm och signalutrustningar, för att få människor i säkerhet vid inträffande av brand. Kabeln är dessutom självslocknande och halogenfri, dvs. den ger inte upphov till korrosiva rökgaser. vid förläggning: -15 C - Under installation 10 x D - Installerad 5 x D AFUMEX FRHF 300/ V (FI-N05XZ1-U) 2x1,5 2x2,5 3G1,5 3G2,5 4G1,5 4G2,5 5G1,5 5G2, K6 K6 K6 K7 K6 K7 K7 K8 AFUMEX FRHF 450/750 V (FI-N07XZ1-R) 5G6 5G10 7x1,5 12x1, K9 K11 K7 K ,0 11,5 11,0 12,0 11,5 12,5 13,0 14,0 18,5 22,0 14,0 18,0 IEC (F4B) -Ledare: Rund 1- eller 7-trådig kopparledare -Isolering: Micaband och PEX -Innermantel: Halogenfritt material eller band -Mantel: Orange halogenfri polyolefin Färgmärkning av ledare enl. HD 308 S2 SFS 5545 IEC IEC IEC IEC IEC FI (Fimko) U o /U = 300/ V eller 450/750 V 36 37

20 Brandsäker Installationskabel FP200 GOLD 300/ V Brandsäker Installationskabel FP200 GOLD 300/ V För fast förläggning inomhus. Vid förläggning utomhus skall kabeln skyddas mot direkt solljus. Brandsäker installationskabel för användning i t.ex. alarm, talat alarm och signalutrustningar, för att få människor i säkerhet vid inträffande av brand. Kabeln är dessutom självslocknande och halogenfri, dvs. den ger inte upphov till korrosiva rökgaser. - i kontinuerlig drift: 70 C - vid kortslutning (max. 5 s): 160 C 2x1,0 2x1,5 2x2,5 3x1,0 3x1,5 4x1,0 4x1, ,0 8,1 9,5 8,2 8,4 8,5 10,0 vid förläggning: 0 C - Under installation 12 x D - Installerad 6 x D IEC (F4C) -Ledare: Rund 1-trådig kopparledare -Isolering: Brandsäker isolering Insudite -Skärm: Aluminiumlaminat med förtent biledare i samma dimension som huvudledarna -Mantel: Röd halogenfri polyolefin Färgmärkning av ledare enl. HD 308 S2 Tillverkare, produktens namn BS BS EN BS EN BS 6387 BASEC U o /U = 300/ V 38 39

21 Flexibel anslutningskabel FLEXTREME H07RN-F 450/750 V Flexibel anslutningskabel FLEXTREME H07RN-F 450/750 V Anslutningskabel för flyttbara bruksföremål och motorer i såväl våta som torra utrymmen och i brand- och explosionsfarliga utrymmen. Även för fast installation i tillfälliga byggnader och arbetsbodar. - Olje- samt kemikalieresistent och tål UV-strålning - Kan användas i vatten ner till 100 m djup - Storlekar <= 4 mm 2 klarar böjcykler - i kontinuerlig drift: 60 C - vid kortslutning (max. 5 s): 200 C Lägsta användningstemperatur: -30 C - 6 x D under installation vid C - 12 x D under installation vid C - 4 x D installerad IEC (F2) -Ledare: Extra mångtrådig ledare klass 5 -Isolering: EP-gummi -Mantel: Svart polykloropren gummi eller motsvarande Färgmärkning av ledare enl. HD 308 S2 exempel: FLEXTREME H07RN-F 3G1,5 3G1,5 3G1,5 3G1,5 3G2,5 3G2,5 3G2,5 3G4 3G6 4G1,5 4G1,5 4G1,5 4G2,5 4G2,5 4G2,5 4G4 4G6 4G10 4G16 4G25 4G35 4G50 4G70 4G95 4G120 5G1,5 5G1,5 5G1,5 5G2,5 5G2,5 5G2,5 5G4 5G6 5G10 5G16 5G25 7G1,5 7G 2, EL-nummer Norge HD 22.4 NF C USE, <HAR> U o /U = 450/750 V Testad för 1 kv (NF C , ) i fast installation 40 41

22 Mellanspänningskabel AHXAMK-W (WISKI TT) 3-ledare 12 och 24 kv Mellanspänningskabel AHXAMK-W (WISKI TT) 3-ledare 12 och 24 kv Tvär- och längsvattentät jordkabel för markförläggning. vid förläggning: -20 C - Under utdragning 8 x D F1 -Ledare: Fåtrådig komprimerad rund längsvattentät aluminiumledare -Inre ledande skikt: Halvledande PEX -Isolering: PEX -Yttre ledande skikt: Halvledande PEX -Längsvattentätning: Svällande halvledande band -Skärm: Aluminiumlaminat som fungerar som radial vattentätning -Mantel: Väderbeständig svart PE polymer -Mittledare: Komprimerad rund kopparledare -Kabling: De tre kabelfaserna kablas tillsammans runt mittledaren 12 kv 3x x x x kv 3x x x x K22 K24 K24 K26 K24 K26 K26 K ) AHXAMK-W finns även som 3x70+35, 3x120+35, 3x och 3x (12 och 24 kv) (1) Motsvarar cirkel ritad runt kabel SFS 5636 IEC HD F FI (Fimko) U o /U = 6/10 kv, U m = 12 kv U o /U = 12/20 kv, U m = 24 kv 42 43

23 Mellanspänningskabel AHXAMK-WM (MULTI-WISKI TT) 3-ledare 12 och 24 kv Mellanspänningskabel AHXAMK-WM (MULTI-WISKI TT) 3-ledare 12 och 24 kv Universal kraftkabel med aluminiumledare för markförläggning, monterad på ledningsstolpe och i vatten. vid förläggning: -20 C - Under utdragning 8 x D F1 12 kv 3x50+62I 3x95+62I 3x150+62I 3x240+62I 24 kv 3x25+62I 3x50+62I 3x95+62I 3x150+62I 3x240+62I (1) Motsvarar cirkel ritad runt kabel K24 K24 K26 K26 K24 K24 K26 K26 K ) Ledare: 25 mm 2 entrådig rund längsvattentät aluminiumledare mm 2 fåtrådig komprimerad rund längsvattentät aluminiumledare -Inre ledande skikt: Halvledande PEX -Isolering: PEX -Yttre ledande skikt: Halvledande PEX -Längsvattentätning: Svällande halvledande band -Skärm: Aluminiumlaminat som fungerar som radial vattentätning -Mantel: Väderbeständig svart PE polymer -Bärlina: Vattentät rund förzinkad stållina -Mantel över bärlinan: Väderbeständig svart -Kabling: PE polymer De tre kabelfaserna kablas tillsammans runt bärlinan IEC HD F i tillämpliga delar FI (Fimko) U o /U = 6/10 kv, U m = 12 kv U o /U = 12/20 kv, U m = 24 kv 44 45

24 Mellanspänningskabel AHXAMK-WP (WISKI PLAIN TT) 3-ledare 12 och 24 kv Mellanspänningskabel AHXAMK-WP (WISKI PLAIN TT) 3-ledare 12 och 24 kv Tvär- och längsvattentät jordkabel för markförläggning. vid förläggning: -20 C - Under utdragning 8 x D F1 12 kv 3x50 3x95 3x150 3x kv 3x50 3x95 3x150 3x (1) Motsvarar cirkel ritad runt kabel K22 K22 K24 K26 K24 K24 K26 K ) Ledare: Fåtrådig komprimerad rund längsvattentät aluminiumledare -Inre ledande skikt: Halvledande PEX -Isolering: PEX -Yttre ledande skikt: Halvledande PEX -Längsvattentätning: Svällande halvledande band -Skärm: Aluminiumlaminat som fungerar som radial vattentätning -Mantel: Väderbeständig svart PE polymer -Kabling: De tre kabelfaserna kablas tillsammans SFS 5636 i tillämpliga delar IEC HD F i tillämpliga delar U o /U = 6/10 kv, U m = 12 kv U o /U = 12/20 kv, U m = 24 kv 46 47

25 Mellanspänningskabel AXKJ-F LT 12 och 24 kv Mellanspänningskabel AXKJ-F LT 12 och 24 kv Kraftkabel för fast förläggning på kabelhylla och i kanal både inomhus och utomhus. vid förläggning: -5 C 15 x D för 1-fas kabel 12 kv 1x240/25 1x/35 1x630/35 1x800/35 24 kv 1x240/25 1x/35 1x630/35 1x800/35 K16 K20 K22 K22 K18 K22 K22 K IEC (F4C) Även andra dimensioner finns tillgängliga -Ledare: Fåtrådig komprimerad rund längsvattentät aluminiumledare -Inre ledande skikt: Halvledande PEX -Isolering: PEX -Yttre ledande skikt: Halvledande PEX -Skärm: Ett lager runda koppartrådar med kopparmotspiral -Mantel: Svart PVC HD M IEC U o /U = 6/10 kv, U m = 12 kv U o /U = 12/20 kv, U m = 24 kv 48 49

26 Mellanspänningskabel AXLJ-F LT PLUS F2 12 och 24 kv Mellanspänningskabel AXLJ-F LT PLUS F2 12 och 24 kv Kraftkabel för fast förläggning, inomhus, utomhus och i mark. vid förläggning: -20 C 12 x D för 3-fas kabel 12 kv 3x50/16 3x95/16 3x150/25 3x240/25 24 kv 3x50/16 3x95/16 3x150/25 3x240/ K18 K22 K24 K24 K22 K24 K24 K ) IEC (F2) (1) Motsvarar cirkel ritad runt kabel Även andra dimensioner finns tillgängliga -Ledare: Fåtrådig komprimerad rund längsvattentät aluminiumledare -Inre ledande skikt: Halvledande PEX -Isolering: PEX -Yttre ledande skikt: Halvledande PEX -Kabling: De tre kabelparterna kablas tillsammans och hålls samman av halvledande band -Skärm: Ett lager runda koppartrådar med kopparmotspiral -Mantel: Svart halogenfri brandskyddad PE HD M IEC U o /U = 6/10 kv, U m = 12 kv U o /U = 12/20 kv, U m = 24 kv 50 51

27 Mellanspänningskabel TSLE, AXLJ-F TT 12 och 24 kv Mellanspänningskabel TSLE, AXLJ-F TT 12 och 24 kv Tvär- och längsvattentät kraftkabel för fast förläggning i mark, vatten och rör. vid förläggning: -20 C 15 x D för 1-fas kabel 8 x D för 3x1-fas kabel 12 kv 1x95A/25 1x150A/25 1x240A/35 3x1x240A/35 24 kv 1x50A/16 1x95A/25 1x150A/25 1x240A/ EL-nummer Norge K18 K18 K20 K24 K18 K20 K20 K (1) F1 -Ledare: Fåtrådig komprimerad rund längsvattentät aluminiumledare -Inre ledande skikt: Halvledande PEX -Isolering: PEX -Yttre ledande skikt: Halvledande PEX -Längsvattentätning: Svällande halvledande band -Skärm: Ett lager runda koppartrådar med kopparmotspiral och aluminiumlaminat som fungerar som radial vattentätning -Mantel: Svart PE polymer -Kabling: De tre kabelfaserna kablas tillsammans (3-fas) 3x1x50A/16 3x1x95A/25 3x1x150A/25 3x1x240A/35 (1) Motsvarar cirkel ritad runt kabel TSLF även tillgänglig K24 K24 K24 K (1) 70 (1) 77 (1) 87 (1) HD K IEC U o /U = 6/10 kv, U m = 12 kv U o /U = 12/20 kv, U m = 24 kv 52 53

28 Mellanspänningskabel TSLF, AXLLJ-F TT 12 och 24 kv Mellanspänningskabel TSLF, AXLLJ-F TT 12 och 24 kv Tvär- och längsvattentät kraftkabel för fast förläggning i mark, vatten och rör. vid förläggning: -20 C 15 x D för 1-fas kabel 8 x D för 3x1-fas kabel 12 kv 1x95A/25 1x150A/25 1x240A/35 3x1x240A/35 24 kv 1x50A/16 1x95A/25 1x150A/25 1x240A/35 EL-nummer Norge K18 K18 K20 K24 K18 K20 K20 K (1) F1 -Ledare: Fåtrådig komprimerad rund längsvattentät aluminiumledare -Inre ledande skikt: Halvledande PEX -Isolering: PEX -Yttre ledande skikt: Halvledande PEX -Längsvattentätning: Svällande halvledande band -Skärm: Ett lager runda koppartrådar och aluminiumlaminat som fungerar som radial vattentätning -Mantel: Naturel PE polymer med halvledande skikt -Kabling: De tre kabelfaserna kablas tillsammans (3-fas) 3x1x50A/16 3x1x95A/25 3x1x150A/25 3x1x240A/35 (1) Motsvarar cirkel ritad runt kabel K24 K24 K24 K (1) 71 (1) 77 (1) 87 (1) HD K IEC U o /U = 6/10 kv, U m = 12 kv U o /U = 12/20 kv, U m = 24 kv 54 55

29 Sjökabel TLRA Cu 3-ledare 24 kv Sjökabel TLRA Cu 3-ledare 24 kv Längsvattentät kraftkabel för fast förläggning i mark och vatten. 3x50 Cu 3x95 Cu 3x150 Cu EL-nummer Norge ) vid förläggning: -5 C (1) Approximativt värde 15 x D för fas 18 x D för kabel F1 -Ledare: mm 2 entrådig rund längsvattentät kopparledare mm 2 fåtrådig komprimerad rund längsvattentät kopparledare -Inre ledande skikt: Halvledande PEX -Isolering: PEX -Yttre ledande skikt: Halvledande PEX -Längsvattentätning: Svällande halvledande band -Skärm: Aluminiumlaminat som fungerar som radial vattentätning -Fasmantel: Svart PE polymer -Kabling: De tre kabelfaserna kablas tillsammans med runda fyllnader -Armeringsbädd: Papper, jute och bitumen -Armering: Förzinkade ståltrådar -Ytterskydd: Jute, bitumen och PP trådar Sjökabeln kan vid behov också utrustas med ett optofiberelement av fasmantel IEC U o /U = 12/20 kv, U m = 24 kv 56 57

30 Sjökabel AHXAMKPJ-W (SJÖ-WISKI TT) 24 kv Sjökabel AHXAMKPJ-W (SJÖ-WISKI TT) 24 kv Längsvattentät kraftkabel för fast förläggning i mark och vatten. vid förläggning: -5 C 3x95 3x150 3x240 (1) Approximativt värde ) x D för fas 18 x D för kabel F1 -Ledare: mm 2 fåtrådig komprimerad rund längsvattentät aluminiumledare -Inre ledande skikt: Halvledande PEX -Isolering: PEX -Yttre ledande skikt: Halvledande PEX -Längsvattentätning: Svällande halvledande band -Skärm: Aluminiumlaminat som fungerar som radial vattentätning -Fasmantel: Svart PE polymer -Kabling: De tre kabelfaserna kablas tillsammans med runda fyllnader -Armeringsbädd: Papper, jute och bitumen -Armering: Förzinkade ståltrådar -Ytterskydd: Jute, bitumen och PP trådar Sjökabeln kan vid behov också utrustas med ett optofiberelement av fasmantel IEC U o /U = 12/20 kv, U m = 24 kv 58 59

31 Högspänningskabel TSLE, AXLJ TT F1 eller TSLF, AXLLJ TT F1 72, kv Högspänningskabel TSLE, AXLJ TT F1 eller TSLF, AXLLJ TT F1 72, kv Markförläggning. vid förläggning: -15 C F1 -Ledare: -Inre ledande skikt: -Isolering: -Yttre ledande skikt: -Längsvattentätning: -Skärm: -Mantel: Fåtrådig komprimerad rund längsvattentät aluminiumledare Halvledande PEX PEX Halvledande PEX Svällande halvledande band Ett lager runda koppartrådar med kopparmotspiral och aluminiumlaminat som fungerar som radial vattentätning Svart PE polymer eller svart PE polymer med halvledande skikt Prysmian, produktens namn, IEC Produkter i spänningsområdet U m = 72,5 kv till och med 420 kv kan också tillverkas enligt andra standarder, krav och specifikationer enligt kunders önskemål. Prysmians CDCC - linje Med Prysmians helt torra vulkaniserings- och kylningslinje (Completely Dry Curing and Cooling CDCC), utvecklad redan under Nokia Kabeltiden, bibehålls isoleringen helt torr under tillverkningsprosessen, vilket hindrar elektrokemisk treeing under hela kabelns livstid. Alla våra HV-kablar är konstruerade med fuktspärr av metallaminat, för att hindra fukt att absorberas i isoleringsmaterialet. Tvärbindningen eller vulkaniseringen av isoleringsmaterialet sker i kväve och under tryck Vertikal CDCC-linje för högspänning upp till 420 kv 1 Föruppvärmning av ledare 2 3 Rent rum. Gravimeter för matning av isolationsmaterial On-line kontroll av material renlighet 4 Trippelextrudering 5 Processkontroll 6 7 Röntgenmätare för väggtjocklek Efteruppvärmning av ledare 8 On-line relaxation Från U o /U = 36/66 kv, U m = 72,5 kv till och med U o /U = 220/400 kv, U m = 420 kv On-line relaxation Våra produktions linjerer är försedda med ett on-line relaxation system med följande fördelar: - ökad hållfastighet mot stötspänningar - förminskad inre mekanisk spänning - förminskade krympnings egenskaper Non-relaxed Relaxed 60 61

32 Hängkabel EX Hängkabel EX Monterad på ledningsstolpe - i kontinuerlig drift: 70 C - vid kortslutning (max. 5 s): 135 C vid förläggning: -20 C Min. böjningsradie under utdragning: 22 x D för 1-fas kabel 2x25 3x25 3x50 3x95 4x25 4x50 4x95 5x50 EL-nummer Norge K9 K9 K11 K14 K9 K12 K16 K ) F1 (1) Approximativt värde -Ledare: Fåtrådig komprimerad rund aluminiumledare -Isolering: Väderbeständig svart PE polymer > Fasmärkning 2 ledare: fas 1 längsgående rilla, noll: ingen märkning 3 ledare: fas 1, 2 eller 3 längsgående rillor 4 ledare: fas 1, 2 eller 3 längsgående rillor, noll: ingen märkning 5 ledare: fas 1, 2, 3 eller 4 längsgående rillor, noll: ingen märkning Tillverkare, tillverkningsår HD 626 3I U o /U =, U m = 1,2 kv 62 63

33 Kopparlina HK Standard HD 308 S2 Jordledare Standard HD 308 S2 Ledarfärger enligt HD 308 S2 - vid kortslutning (max. 5 s): 200 C Utan skyddsledare Grön / Gul Blå Brun Svart Grå Svart Ledaren består av ett eller flera lager mjuk koppartråd IEC klass 2 2X 3X 4X 5X Med skyddsledare 3G 4G 5G HK 16/7x1,68 HK 16/7x1,68 HK 16/7x1,68 HK 25/7x2,12 HK 25/7x2,12 HK 25/7x2,12 HK 16/7x1,68 HK 25/7x2,12 HK 35/7x2,50 HK 50/19x1,77 HK 70/19x2,12 HK 95/19x2,50 HK 120/37x2, EL-nummer Norge K6 K6 K6 K6 K9 K11 K ,0 5,0 5,0 6,4 6,4 6,4 5,0 6,4 7,5 8,9 10,6 12,5 14,

34 Brandspridningsklasser Kabelbeteckningar Kablarnas brandspridningsegenskaper indelas i fyra brandspridningsklasser i, F1-F4, enligt SS F1 Krav på brandspridning finns ej. Kabeln sprider brand och slocknar inte själv. Kablar enligt denna klass är vanligen avsedda endast för förläggning i mark. F2 Enstaka kabel är självslocknande och sprider inte brand. Provningsmetoden är EN , som motsvarar IEC En 600 mm lång kabelbit hängande vertikalt bränns med en 1 kw propanbrännare i 1 till 8 minuter beroende på kabeldiametern. Kabeln skall slockna av sig själv efter att brännaren har släckts. Kabelns brandskador skall vara begränsade till en kortare sträcka. F3 (föråldrad standard) Enstaka kabel är självslocknande och sprider inte brand. Kabeln är mer svårantändlig och är bättre i brandspridnings avseende än F2. Provningsmetoden är SS , som motsvarar HD En 850 mm lång kabelbit hängs vertikalt över brinnande tändvätska och får brinna i 3 till 8 minuter beroende på kabelns diameter och tvärsnitt. Kabeln skall slockna av sig själv efter att tändvätskan har släckts. Kabelns brandskador skall vara begränsade till en kortare sträcka. F4 Kablar lagda i bunt är sjävslocknande och sprider inte brand. Kabeln är mer svårantändlig och är bättre i brandspridnings avseende än F3. Provningsmetoden är enligt EN , som motsvarar IEC Det finns fyra standardkategorier: F4A F/R är mest krävande och F4D minst krävande. Kablarna fästs på en vertikal kabelstege i 3,5 m långa buntar och bränns med en 20 kw propanbrännare i 20 eller 40 minuter beroende på kategorin. Skadat avstånd mäts efter att brännaren har släckts och kabelbunten har slocknat. Brandskador får ej förekomma högre upp än 2,5 m från brännaren. > F4A F/R Provningsmetoden är EN (IEC ). Bränntiden är 40 minuter och det skall vara 7 liter brännbart material per meter i kabelbunten. Kablarna fästs på båda sidor av stegen. > F4A Provningsmetoden är EN (IEC ). Bränntiden är 40 minuter och det skall vara 7 liter brännbart material per meter i kabelbunten. Kablarna fästs på framsidan av stegen. > F4B Provningsmetoden är EN (IEC ). Bränntiden är 40 minuter och det skall vara 3,5 liter brännbart material i kabelbunten. Kablarna fästs på framsidan av stegen. > F4C Provningsmetoden är EN (IEC ). Bränntiden är 20 minuter och det skall vara 1,5 liter brännbart material i kabelbunten. Kablarna fästs på framsidan av stegen. > F4D Provningsmetoden är EN (IEC ). Bränntiden är 20 minuter och det skall vara 0,5 liter brännbart material i kabelbunten. Kablarna fästs på framsidan av stegen. Typ av standard A Accepterad nationell standard CC-N Annan nationell standard (SE = ) H Fastställd standard S Speciell standard (saknar täckning i HD 361 S2) Märkspänning 00 (< 100/100 V) 01 ( 100/100, < 300/300 V) /300 V / V /750 V 1 () 3 (1,7/3 kv) 6 (3,5/6 kv) 10 (7/12 kv) 24 (14/24 kv) (inom parentes ännu inte standard i HD 361 S2, se SS ) SE-N 1 Isolering B EP-gummi, max. 90 C E Etenplast, PE G EVA-gummi M Mineraliskt material N2 Speciell polykloroprenkompound N4 Hypalon, CSM R EP-gummi, naturgummi, max. 60 C S Silikongummi V PVC V2 PVC, max. 90 C V3 PVC, för lågtemperaturinstallationer X PEX, tvärbunden PE Z Polyolefin, tvärbunden LSZH Z1 Polyolefin, termoplastisk LSZH EXEMPEL: SE-N1XE-AS 4G240 X Ledartyp -D Fintrådig ledare för svetskabel -F Extra mångtrådig ledare klass 5, för anslutningskabel -H Fintrådig ledare klass 6 -K Extra mångtrådig ledare klass 5, för fast installation (RK) -R Fåtrådig, rund ledare klass 2 -S Fåtrådig, sektorformad ledare klass 2 -U Massiv, rund ledare klass 1 -W Massiv, sektorformad ledare klass 1 -AR Al, fåtrådig rund ledare klass 2 -AS Al, fåtrådig sektorformad ledare klass 2 -AU Al, massiv rund ledare klass 1 -AW Al, massiv sektorformad ledare klass 1 Ledarantal E -AS 4 G 240 Metalliskt hölje A5 Koncentrisk aluminiummantel C Koncentrisk kopparledare, spiralformad C4 Kopparfläta över kabelkroppen C6 Koncentrisk kopparledare, vågformad C7 Koppartrådsskärm Skyddsledare G Med skyddsledare X Utan skyddsledare Ledararea Mantel B EP-gummi, max. 90 C E Etenplast, PE G EVA-gummi J Glasfiberfläta N Polykloropren eller likvärdigt material Q Polyuretan Q4 Polyamid (nylon) R EP-gummi, naturgummi, max. 60 C T Textilfläta V PVC V5 PVC, extra oljeresistent Z Polyolefin, tvärbunden LSZH Z1 Polyolefin, termoplastisk LSZH 66 67

35 Kabeltrummor Kabeltrummor: vikter och mått Mått Vikt Artikelnummer A mm B mm C mm D mm E mm kg/st K6 K7 K8 K9 9FV K10 K11 11GV K12 13G K14 15G K16 K18 K20 K22 K24 K26 K28 K
