MJÖLNER 200 Mikroohmmeter

Transkript

1 Mikroohmmeter A Megger Group Company

2 Mikroohmmeter MJÖLNER 200 har konstruerats för att mäta motståndet på brytarkontakter, leder för samlingsskenor, kontaktelement i samlingsskenor och andra länkar för starkström. Produkten har formgetts för säkerhet, användbarhet och mångsidighet. Mikroohmmetern ger rippelfri likström och kan användas var som helst för att mäta ett lågt motstånd med hög precision. Med är det möjligt att göra mätningen enligt DualGround -metoden. Detta betyder att det provade objektet hålls jordat på båda sidorna genom hela provningen, vilket ger ett säkrare, snabbare och enklare arbetsflöde. Väskans lätta och robusta design gör till ett utmärkt val när du behöver en bärbar lösning ute på fältet. När väskan är stängd kan produkten motstå vatten, damm eller sand den till och med flyter. Två tillbehör är: en fjärrkontroll och PC-programvaran MJÖLNER Win, som är kompatibel med IPS CBEX och har exportfunktioner för Microsoft Excel. 2

3 Applikationsexempel VIKTIGT! Läs användarmanualen innan du använder instrumentet. Prova en brytare enligt DualGroundmetoden Kontrollera att strömmen är bortkopplad på brytarens båda sidor. Jorda brytaren på bägge sidor och kontrollera att den är sluten. Jorda. Anslut ström- och avkänningskablar Koppla den externa strömtången på en av jordningskablarna och anslut tångens utgångar till. Ställ in testströmmen. Aktivera strömtången i "Setup Menu" och skriv in rätt känslighet för den strömtång du använder. Tryck på <START/STOP>-knappen. Resultatet visas efter några sekunder. Resultatet sparas, du kan göra en utskrift och/eller göra ett nytt prov. Mäta övergångsmotstånd på samlingsskena Kontrollera att spänningen är bortkopplad på samlingsskenans båda sidor. Jorda samlingsskenan på bägge sidor. Jorda. Anslut strömkablarna. Anslut inte avkänningskablarna. Välj "Continuous Mode" i "Setup Menu". Ställ in testströmmen. Aktivera strömtången i "Setup Menu" och skriv in rätt känslighet för den strömtång du använder. Tryck på <START/STOP>-knappen. Mät spänningsfallet (spänningen) över varje kontaktelement i varje del av den samlingsskena som testas med en extern voltmeter. 10. Tryck på <START/STOP> eller <ESC> för att avbryta mätningen. 11. Räkna ut resistansen. Exempel: Om spänningsfallet är 0,0067 V vid en strömstyrka på 100 A blir motståndet 0,0067/100 ohm - dvs. 67 µω. Obs: Metoden ovan kan automatiseras med hjälp av TM1800 för mätning och lagring av resultaten. Det gäller förstås för alla resistansmätningar på multipla kontakter t.ex. brytarkontakter. Fördelar Helautomatisk provning Databas Robust och bärbar Säker provning Microprocessorstyrd CEBEX/IPS integration Lätt väska som tål vatten, damm och sand DualGround Utrustningar och metoder som stöder provning med DualGround har markerats med DualGround-symbolen. Denna symbol intygar att revolutionerande teknologier och metoder används, vilket möjliggör ett säkert, snabbt och lätt arbetsflöde med båda sidor jordade genom hela provningen. Du kan göra provet med provobjektet jordat på båda sidor vilken ger ökad säkerhet. Med en separat voltmeter mäter man spänningsfallet över varje sektion av samlingsskenan. 3

4 ❶ ➋ ➌ ➍ ➎ ➏ Anslutning för jord Anslutning för nätspänning Omkopplare för nätspänning Seriellt PC-gränssnitt (RS232) uttag Skrivare ❿ ⓫ ⓬ ⓭ ⓮ ⓯ Tangenter för inställning av mätströmmen och samtliga menyvärden Lysdioder som indikerar mätstatus Lysdiod som indikerar när den inställda strömmen inte kan uppnås Start/stopptangent med lysdiod Likströmsuttag (plus) Avkänningsuttag ➐ LCD-display ⓰ Likströmsuttag (minus) ➑ Tangenter för menyfunktioner ⓱ Shuntuttag ➒ Lysdioder för indikering av R- och I-värden ⓲ Ingång för strömtång ❶ ❷ ❸ ⓮ ⓯ ⓰ ❹ ❼ ❾ ⓱ ❺ ❻ ❻ ❽ ⓬ ❿ ⓫ ⓭ ⓲ 4

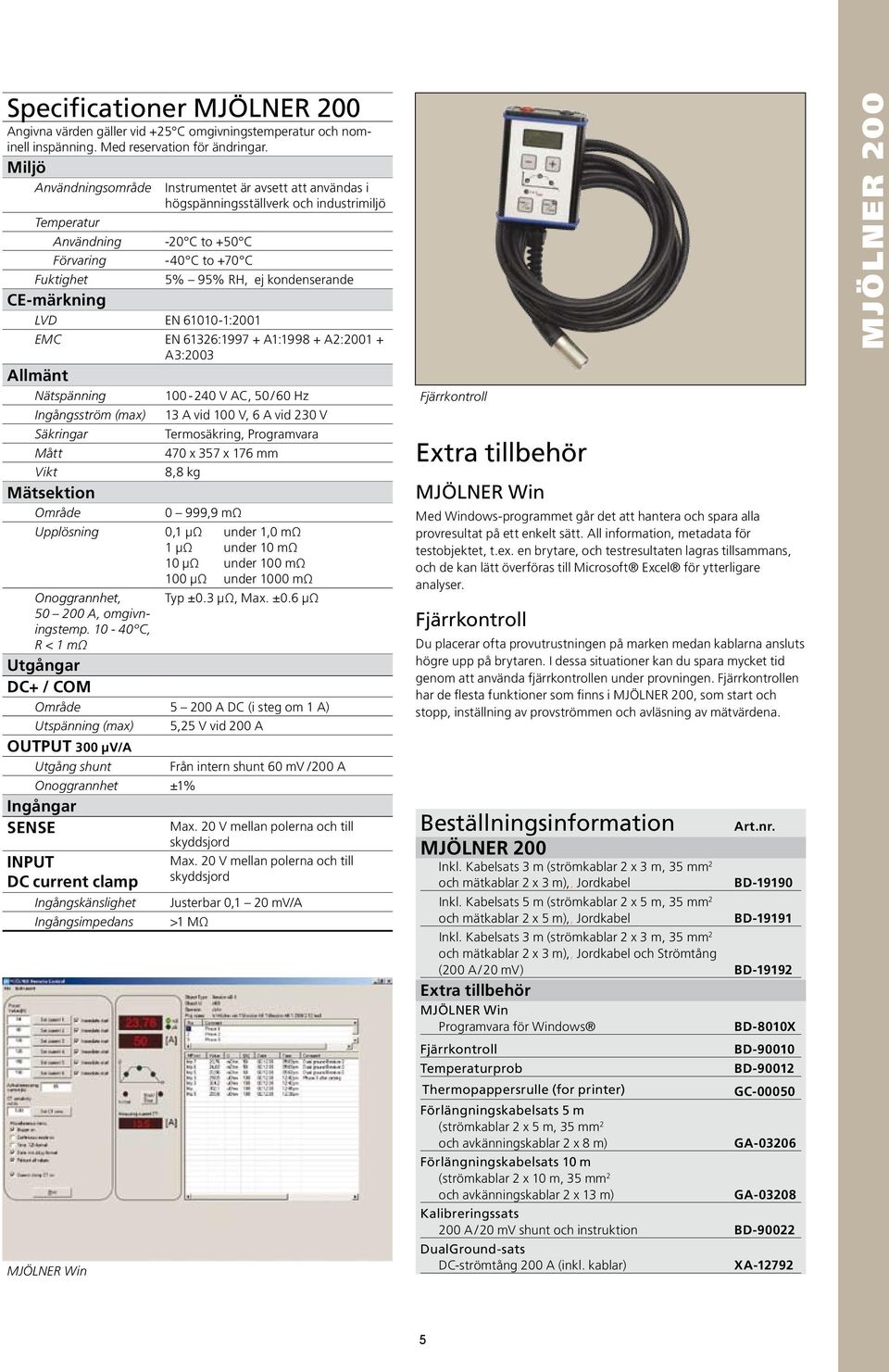

5 Specificationer Angivna värden gäller vid +25 C omgivningstemperatur och nominell inspänning. Med reservation för ändringar. Miljö Användningsområde Temperatur Användning Förvaring MJÖLNER Win Instrumentet är avsett att användas i högspänningsställverk och industrimiljö -20 C to +50 C -40 C to +70 C Fuktighet 5% 95% RH, ej kondenserande CE-märkning LVD EN :2001 EMC EN 61326: A1: A2: A3:2003 Allmänt Nätspänning V AC, 50 / 60 Hz Ingångsström (max) Säkringar 13 A vid 100 V, 6 A vid 230 V Termosäkring, Programvara Mått 470 x 357 x 176 mm Vikt 8,8 kg Mätsektion Område 0 999,9 mω Upplösning 0,1 μω under 1,0 mω 1 μω under 10 mω 10 μω under 100 mω 100 μω under 1000 mω Onoggrannhet, Typ ±0.3 μω, Max. ±0.6 μω A, omgivningstemp ºC, R < 1 mω Utgångar DC+ / COM Område A DC (i steg om 1 A) Utspänning (max) 5,25 V vid 200 A OUTPUT 300 μv/a Utgång shunt Från intern shunt 60 mv /200 A Onoggrannhet ±1% Ingångar SENSE INPUT DC current clamp Ingångskänslighet Ingångsimpedans Max. 20 V mellan polerna och till skyddsjord Max. 20 V mellan polerna och till skyddsjord Justerbar 0,1 20 mv/a >1 MΩ Extra tillbehör MJÖLNER Win Med Windows-programmet går det att hantera och spara alla provresultat på ett enkelt sätt. All information, metadata för testobjektet, t.ex. en brytare, och testresultaten lagras tillsammans, och de kan lätt överföras till Microsoft Excel för ytterligare analyser. Du placerar ofta provutrustningen på marken medan kablarna ansluts högre upp på brytaren. I dessa situationer kan du spara mycket tid genom att använda fjärrkontrollen under provningen. en har de flesta funktioner som finns i, som start och stopp, inställning av provströmmen och avläsning av mätvärdena. Beställningsinformation Inkl. Kabelsats 3 m (strömkablar 2 x 3 m, 35 mm 2 och mätkablar 2 x 3 m),, Jordkabel Inkl. Kabelsats 5 m (strömkablar 2 x 5 m, 35 mm 2 och mätkablar 2 x 5 m),, Jordkabel Art.nr. BD BD Inkl. Kabelsats 3 m (strömkablar 2 x 3 m, 35 mm 2 och mätkablar 2 x 3 m),, Jordkabel och Strömtång (200 A / 20 mv) BD Extra tillbehör MJÖLNER Win Programvara för Windows BD-8010X Temperaturprob BD BD Thermopappersrulle (for printer) GC Förlängningskabelsats 5 m (strömkablar 2 x 5 m, 35 mm 2 och avkänningskablar 2 x 8 m) GA Förlängningskabelsats 10 m (strömkablar 2 x 10 m, 35 mm 2 och avkänningskablar 2 x 13 m) GA Kalibreringssats 200 A / 20 mv shunt och instruktion BD DualGround-sats DC-strömtång 200 A (inkl. kablar) XA
