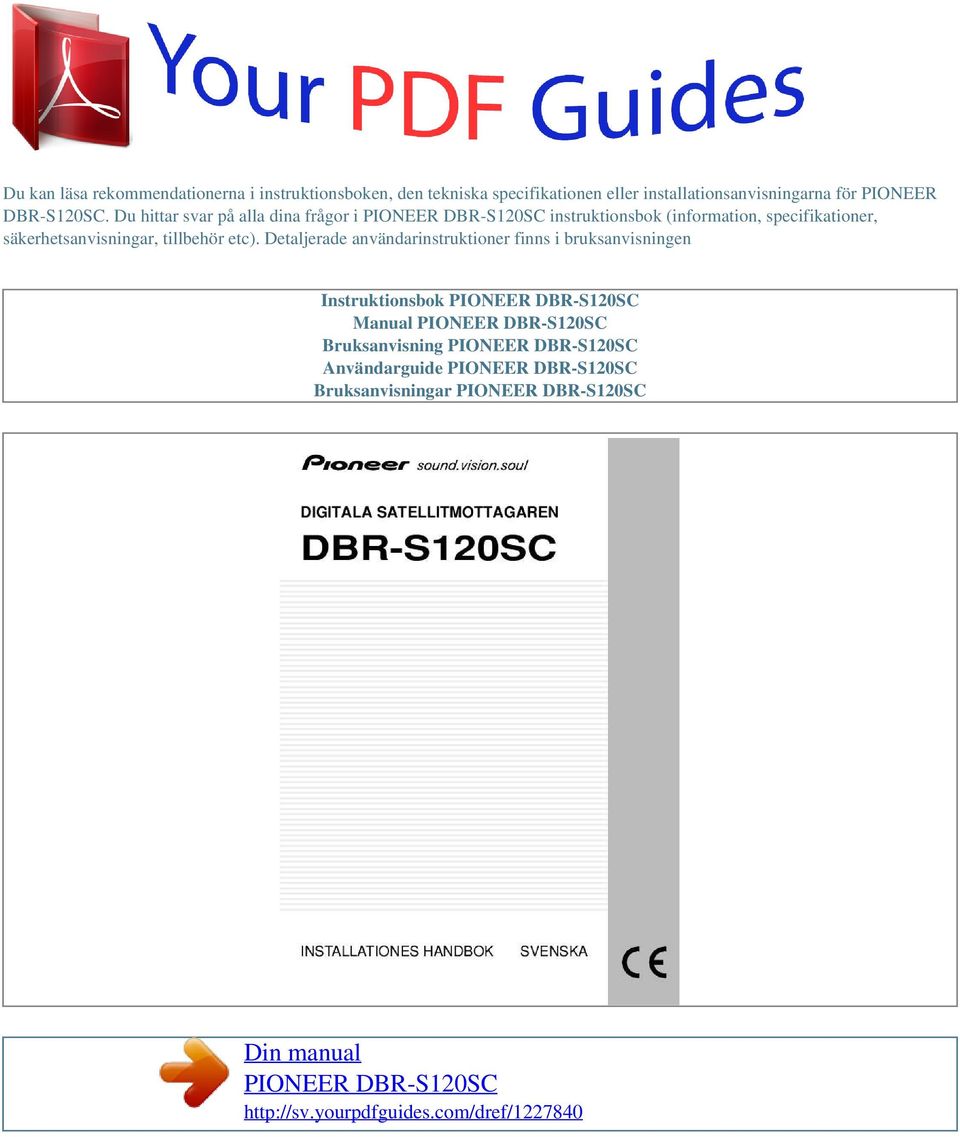

1 Du kan läsa rekommendationerna i instruktionsboken, den tekniska specifikationen eller installationsanvisningarna för PIONEER DBR-S120SC. Du hittar svar på alla dina frågor i instruktionsbok (information, specifikationer, säkerhetsanvisningar, tillbehör etc). Detaljerade användarinstruktioner finns i bruksanvisningen Instruktionsbok Manual Bruksanvisning Användarguide Bruksanvisningar

2 Utdrag ur manual: Detta ingår i förpackningen! OBS! Spara originalemballaget till den digitala satellitmottagaren Emballera alltid mottagaren ordentligt vid eventuell transport. SMART CARD 1 SMART CARD 2 MENU OK ON/OFF DBR-S120SC Nätkabel för att få ström till satellitmottagaren. Scartsladd för att koppla ihop den digitala satellitmottagaren med din TV. FO IN DIGITALA SATELLITMOTTAGAREN DBR-S120SC fi OK E ID GU O M TH TU SU ER EF PR G IN EN EV FR E W Y DA SA fl ª RV SE AT /S TV HT NIG IT EX Fjärkontroll. Glöm inte att sätta i batterierna. D E T TA I N G Å R I F Ö R PA C K N I N G E N O RS PE U EN M INSTALLATIONES HANDBOK SVENSKA Manualer och bruksanvisningar. 3 Läs detta först! Med din nya digitala satellitmottagare kommer du att kunna ta emot Canal Digitals digitala utbud. För att detta ska fungera är det dock mycket viktigt att du noggrant utför installationen enligt våra instruktioner. Läs noga igenom denna Installationsmanual som ger dig all information du behöver för en lyckad installation. OBS! Om du inte gjort installationen på rätt sätt kan orsaken vara svår att hitta i efterhand. När installationen är avklarad t.o.m. kapitel 7 är det dags att lära dig de möjligheter den nya digitala världen kan ge dig. I kapitel 8-13 får du all nödvändig information om den dagliga användningen av din digitala satellitmottagare. Skärmvisningens layout och innehåll kan komma att förändras utan att detta meddelas i förväg. Känner du dig osäker rekommenderar vi att du låter en auktoriserad installatör utföra jobbet. Kontakta din radio och TV handlare för mer information. 4 L Ä S D E T TA F Ö R S T! Innehållsförteckning Innehåll Sida 1. Fjärrkontrollen Digitala satellitmottagaren Anslutning av den digitala satellitmottagaren Grundinställningar Fininställning av parabolen...

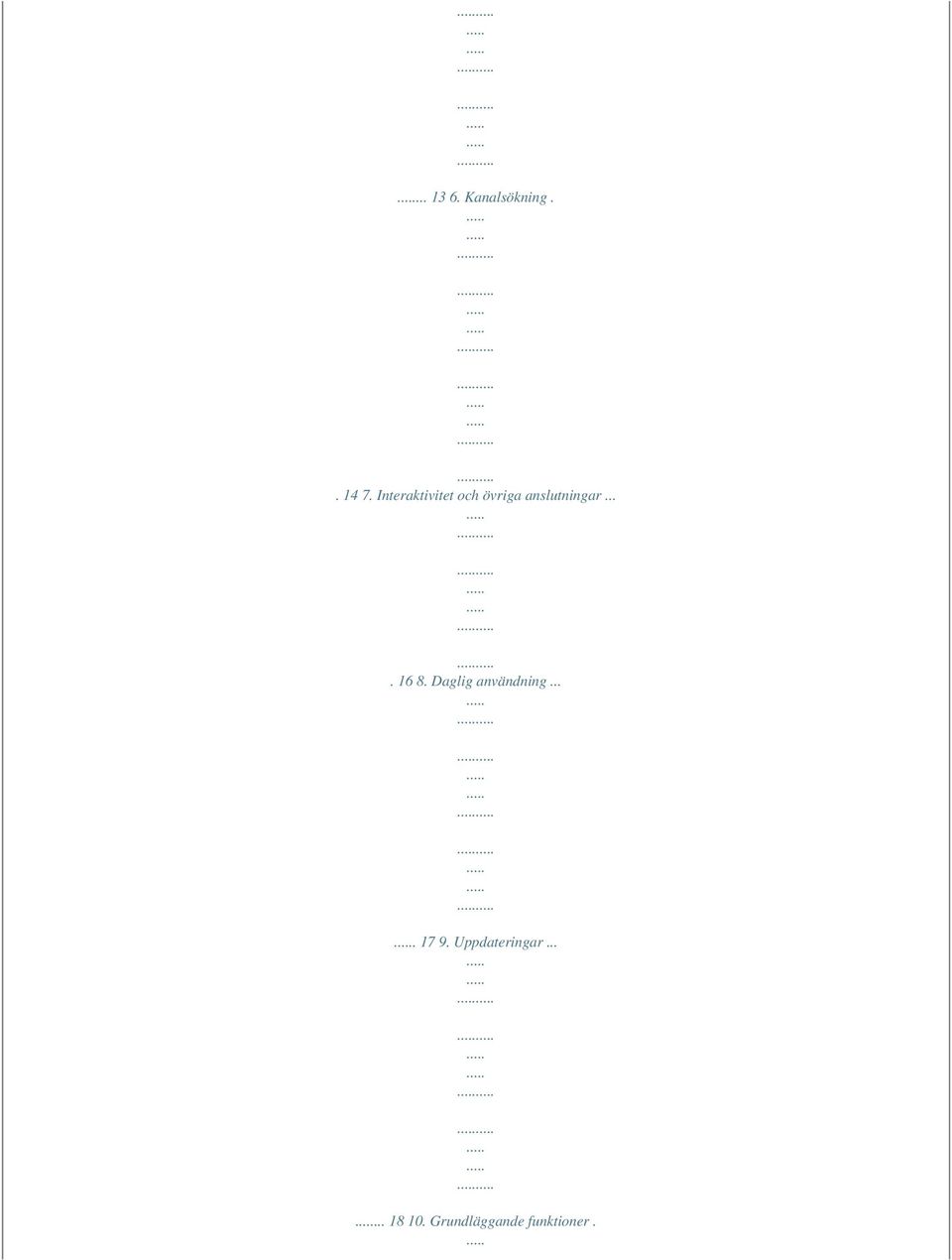

3 Kanalsökning Interaktivitet och övriga anslutningar Daglig användning Uppdateringar Grundläggande funktioner.

4 Att beställa KIOSK Info-knappen Elektronisk Programguide Felsökning vid misslyckad kanalnedladdning Användning av befintlig parabol...

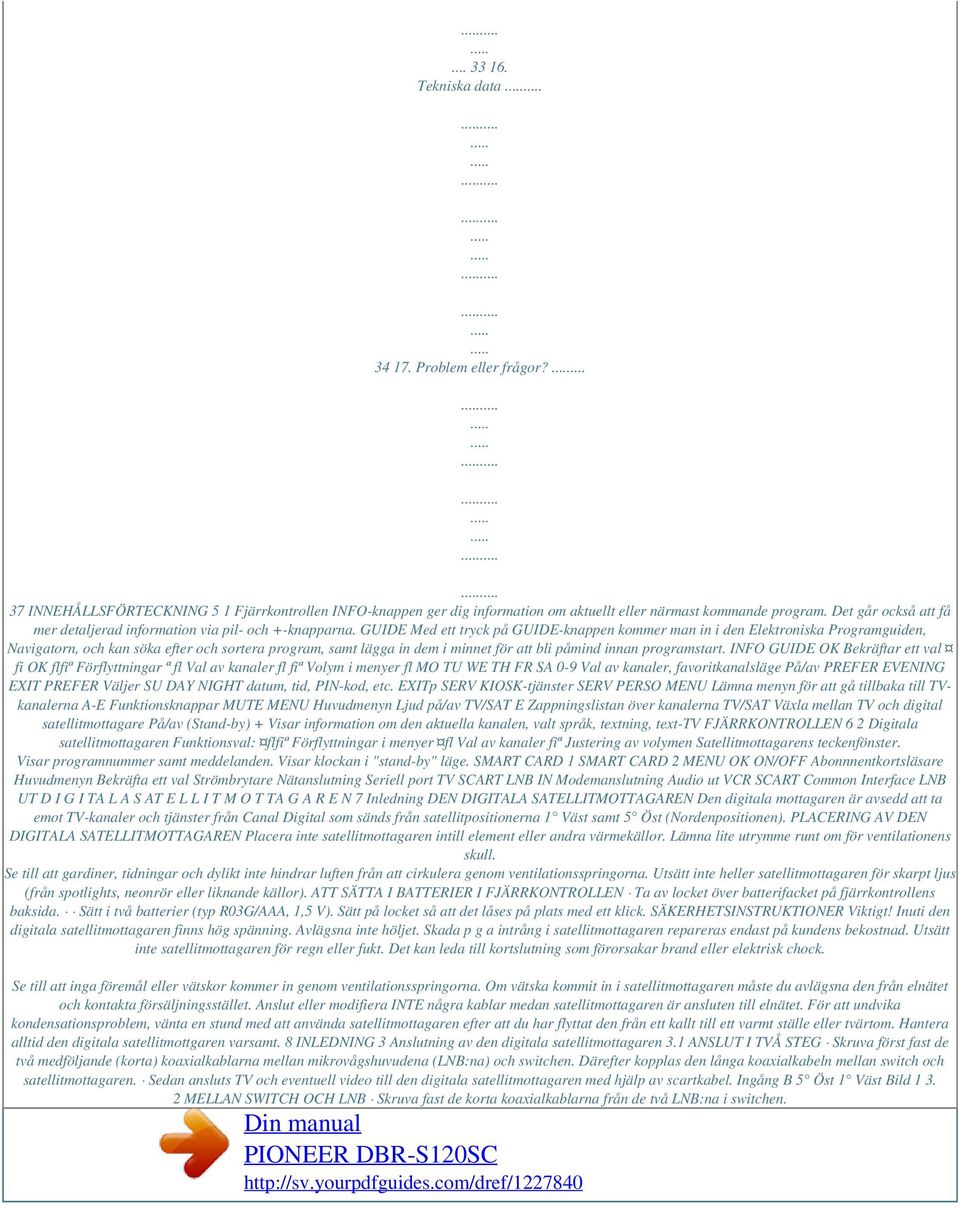

5 Tekniska data Problem eller frågor? INNEHÅLLSFÖRTECKNING 5 1 Fjärrkontrollen INFO-knappen ger dig information om aktuellt eller närmast kommande program. Det går också att få mer detaljerad information via pil- och +-knapparna. GUIDE Med ett tryck på GUIDE-knappen kommer man in i den Elektroniska Programguiden, Navigatorn, och kan söka efter och sortera program, samt lägga in dem i minnet för att bli påmind innan programstart. INFO GUIDE OK Bekräftar ett val fi OK flfiª Förflyttningar ª fl Val av kanaler fl fiª Volym i menyer fl MO TU WE TH FR SA 0-9 Val av kanaler, favoritkanalsläge På/av PREFER EVENING EXIT PREFER Väljer SU DAY NIGHT datum, tid, PIN-kod, etc. EXITp SERV KIOSK-tjänster SERV PERSO MENU Lämna menyn för att gå tillbaka till TVkanalerna A-E Funktionsknappar MUTE MENU Huvudmenyn Ljud på/av TV/SAT E Zappningslistan över kanalerna TV/SAT Växla mellan TV och digital satellitmottagare På/av (Stand-by) + Visar information om den aktuella kanalen, valt språk, textning, text-tv FJÄRRKONTROLLEN 6 2 Digitala satellitmottagaren Funktionsval: flfiª Förflyttningar i menyer fl Val av kanaler fiª Justering av volymen Satellitmottagarens teckenfönster. Visar programnummer samt meddelanden. Visar klockan i "stand-by" läge. SMART CARD 1 SMART CARD 2 MENU OK ON/OFF Abonnnentkortsläsare Huvudmenyn Bekräfta ett val Strömbrytare Nätanslutning Seriell port TV SCART LNB IN Modemanslutning Audio ut VCR SCART Common Interface LNB UT D I G I TA L A S AT E L L I T M O T TA G A R E N 7 Inledning DEN DIGITALA SATELLITMOTTAGAREN Den digitala mottagaren är avsedd att ta emot TV-kanaler och tjänster från Canal Digital som sänds från satellitpositionerna 1 Väst samt 5 Öst (Nordenpositionen). PLACERING AV DEN DIGITALA SATELLITMOTTAGAREN Placera inte satellitmottagaren intill element eller andra värmekällor. Lämna lite utrymme runt om för ventilationens skull. Se till att gardiner, tidningar och dylikt inte hindrar luften från att cirkulera genom ventilationsspringorna. Utsätt inte heller satellitmottagaren för skarpt ljus (från spotlights, neonrör eller liknande källor). ATT SÄTTA I BATTERIER I FJÄRRKONTROLLEN Ta av locket över batterifacket på fjärrkontrollens baksida. Sätt i två batterier (typ R03G/AAA, 1,5 V). Sätt på locket så att det låses på plats med ett klick. SÄKERHETSINSTRUKTIONER Viktigt! Inuti den digitala satellitmottagaren finns hög spänning. Avlägsna inte höljet. Skada p g a intrång i satellitmottagaren repareras endast på kundens bekostnad. Utsätt inte satellitmottagaren för regn eller fukt. Det kan leda till kortslutning som förorsakar brand eller elektrisk chock. Se till att inga föremål eller vätskor kommer in genom ventilationsspringorna. Om vätska kommit in i satellitmottagaren måste du avlägsna den från elnätet och kontakta försäljningsstället. Anslut eller modifiera INTE några kablar medan satellitmottagaren är ansluten till elnätet. För att undvika kondensationsproblem, vänta en stund med att använda satellitmottagaren efter att du har flyttat den från ett kallt till ett varmt ställe eller tvärtom. Hantera alltid den digitala satellitmottgaren varsamt. 8 INLEDNING 3 Anslutning av den digitala satellitmottagaren 3.1 ANSLUT I TVÅ STEG Skruva först fast de två medföljande (korta) koaxialkablarna mellan mikrovågshuvudena (LNB:na) och switchen. Därefter kopplas den långa koaxialkabeln mellan switch och satellitmottagaren. Sedan ansluts TV och eventuell video till den digitala satellitmottagaren med hjälp av scartkabel. Ingång B 5 Öst 1 Väst Bild MELLAN SWITCH OCH LNB Skruva fast de korta koaxialkablarna från de två LNB:na i switchen.

6 Se bild 1 och 2. Från höger LNB (1 Väst) till ingången märkt "LNB A" på switchen. Från vänster LNB 5 Öst till ingången märkt "LNB B" på switchen. Skruva fast den långa koaxialkabeln i switchutgång märkt "LNB OUT" och led andra änden till satellitmottagarens ingång märkt "LNB IN". Se bild 3 och 4. OBS! Använd gärna en liten skiftnyckel för att dra åt kontakterna ordentligt på slutet. Var dock försiktig så att du inte tar i för hårt. Ingång A Bild 2 Utgång Out Bild 3 LNB In Bild 4 A N S L U T N I N G AV D E N D I G I T A L A S A T E L L I T M O T T A G A R E N 9 När alla kontakterna är ordentligt åtskruvade skjuter du in switchen i den svarta skyddskåpan som monteras med öppningen nedåt. Se bild 5. Detta för att skydda switchen från fukt som kan orsaka kortslutning och förlust av alla signaler. OBS! Efter optimering av parabolen bör du skydda kontaktövergångarna med s k vulktejp för att förhindra fukt- eller rostangrepp. 3.3 MELLAN TV OCH SATELLITMOTTAGAREN Anslut den medföljande scartkabeln till den digitala satellitmottagarens uttag märkt "TV" och lämpligt scartuttag på din TV. En videobandspelare ansluts med en scartkabel (medföljer ej) till satellitmottagarens uttag märkt "VCR" och lämpligt scartuttag på videobandspelaren. Till sist ansluts nätsladden från satellitmottagarens 230V-ingång till vägguttaget. Bild 5 TV Video Bild 6 SMART CARD 1 SMART CARD 2 ME 3.4 ABONNENTKORTET Sätt i Canal Digitals abonnentkort i satellitmottagarens vänstra abonnentkortsläsare (guldchipet skall vara vänt uppåt/inåt, se bild 7). Observera att den högra abonnentkortsläsaren ej är i bruk. Guldchip Bild STARTA SATELLITMOTTAGAREN Sätt först på din TV. Starta sedan den digitala satellitmottagaren genom att trycka på strömbrytaren på fronten. Därefter trycker du på den röda Stand-By-knappen på fjärrkontrollen. Du ska nu se satellitmottagarens huvudmeny på din TV. Gå därefter vidare till kapitel A N S L U T N I N G AV D E N D I G I T A L A S A T E L L I T M O T TA G A R E N 4 Grundinställningar Innan du fortsätter med fininställning av parabol samt kanalsökning bör du välja språk samt ställa in datum och tid på den digitala satellitmottagaren. Det finns tre olika språkinställningar du kan göra. Första valet är det ljudspråk som du vill att programmen/filmerna skall visas med. I Norden finns oftast bara originalspråket till filmer och programmen (ej dubbat) men för vissa kanaler t ex barn och sport, går det att välja mellan en del eller alla nordiska språk. Det andra är valet hur programmen/filmerna skall översättas i undertexten (textremsan i bildens nederkant). Bland Canal Digitals kanaler i programpaketen finns oftast de fyra nordiska språken att välja mellan. Det sista valet är till satellitmottagarens egna menyer. Här finns förutom de no Tryck på OK-knappen och kanalsökningen startar. Det kan ta några minuter innan den horisontella stapeln reagerar. Kanalsökningen tar max 20 minuter. När menyn KANALLISTA visas väljer du en kanal ur CANAL DIGITALS utbud med piltangenterna och trycker på OK-knappen. Nu har du bild på din TV (det kan ta några minuter innan bilden kommer, låt satellitmottagaren stå på samma kanal medan du väntar). Bild 20 Bild 21 KANALSÖKNING 15 7 Interaktivitet och övriga anslutningar 7.1 ANSLUTNING TILL TELENÄTET För att kunna utnyttja våra interaktiva tjänster, som t. ex. KIOSK, måste din digitala satellitmottagare vara ansluten till telenätet. Det görs med en modemkabel som du kopplar från satellitmottagaren, se bild 22, till ditt vanliga telefonjack. Om du inte har ett ledigt telefonjack för modemkabeln börjar du med att dra ut telefonens kontakt ur ditt telefonjack. Därefter kopplar du modemkabelns telekontakt till ditt telefonjack, se bild 23. Därefter sätter du tillbaka telefonens kontakt. OBS! Kontrollera att det finns kopplingston i telefonen efter avslutad anslutning. Bild 22 Bild ANSLUTNING TILL EN STEREOANLÄGGNING För att få ännu bättre ljud kan du ansluta satellitmottagaren till din stereoanläggning. Detta gör du genom att ansluta satellitmottagarens högra och vänstra AUDIO OUT-utgångar, se bild 24, till stereoanläggningen. Kablar för detta finns i alla välsorterade TV-affärer. Till stereoanläggning Bild INTERAKTIVITET OCH ÖVRIGA ANSLUTNINGAR 8 Daglig användning För att få största nytta och nöje av din nya digitala satellitmottagare bör du läsa igenom kapitel På så sätt lär du dig snabbt både de enkla knepen och de lite mer avancerade funktionerna som finns i din satellitmottagar. 8.1 LÄR DIG FJÄRRKONTROLLENS MÖJLIGHETER Digital satellit-tv betyder många kanaler och tjänster att välja bland. Det gör också att fjärrkontrollen till din digitala satellitmottagare ska styra många funktioner. På sid 6 ser du en komplett beskrivning av fjärrkontrollens alla knappar. De grundläggande funktionerna är logiska och behöver nästan ingen förklaring, de mer avancerade hittar du lite längre fram i bruksanvisningen. 8.2 ELEKTRONISK PROGRAMGUIDE NAVIGATOR För att hantera de digitala tjänster vi erbjuder har vi skapat en Elektronisk Programguide Navigator. Programguiden innehåller menyer som hjälper till att hitta till de olika kanalerna och där du kan söka efter olika kategorier av program. I guiden kan också alla familjemedlemmar bland annat skapa och spara sina egna personliga TV-profiler. 8.3 KIOSK FILM OCH EVENEMANG PÅ BESTÄLLNING Med KIOSK kan du beställa filmer och evenemang direkt hem till din TV dygnet runt med hjälp av fjärrkontrollen. Beställning av KIOSKfilmer görs via den medföljande modemkabeln som du kopplar från satellitmottagaren till ditt vanliga telefonjack. OBS! Du är bara uppkopplad under själva beställningen. 8.4 SPEL Med hjälp av fjärrkontrollen kan du också spela spel på din TV.

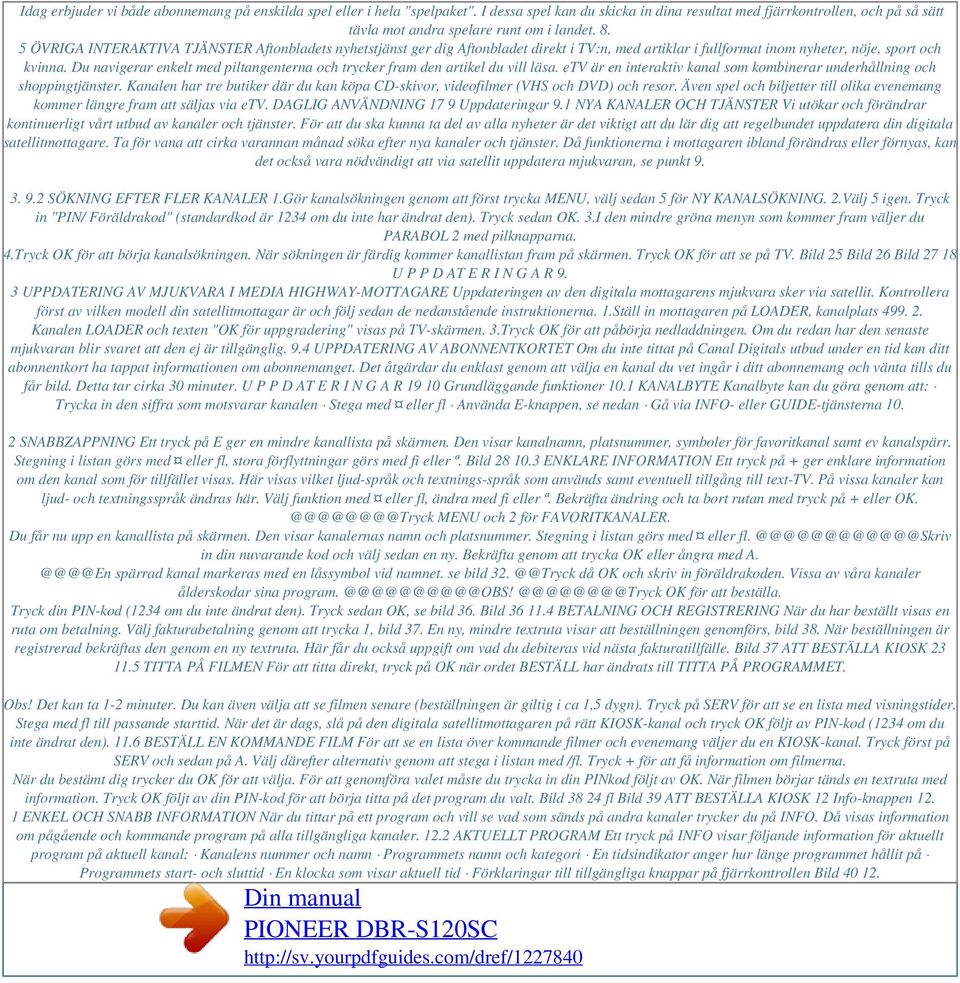

7 Idag erbjuder vi både abonnemang på enskilda spel eller i hela "spelpaket". I dessa spel kan du skicka in dina resultat med fjärrkontrollen, och på så sätt tävla mot andra spelare runt om i landet ÖVRIGA INTERAKTIVA TJÄNSTER Aftonbladets nyhetstjänst ger dig Aftonbladet direkt i TV:n, med artiklar i fullformat inom nyheter, nöje, sport och kvinna. Du navigerar enkelt med piltangenterna och trycker fram den artikel du vill läsa. etv är en interaktiv kanal som kombinerar underhållning och shoppingtjänster. Kanalen har tre butiker där du kan köpa CD-skivor, videofilmer (VHS och DVD) och resor. Även spel och biljetter till olika evenemang kommer längre fram att säljas via etv. DAGLIG ANVÄNDNING 17 9 Uppdateringar 9.1 NYA KANALER OCH TJÄNSTER Vi utökar och förändrar kontinuerligt vårt utbud av kanaler och tjänster. För att du ska kunna ta del av alla nyheter är det viktigt att du lär dig att regelbundet uppdatera din digitala satellitmottagare. Ta för vana att cirka varannan månad söka efter nya kanaler och tjänster. Då funktionerna i mottagaren ibland förändras eller förnyas, kan det också vara nödvändigt att via satellit uppdatera mjukvaran, se punkt SÖKNING EFTER FLER KANALER 1.Gör kanalsökningen genom att först trycka MENU, välj sedan 5 för NY KANALSÖKNING. 2.Välj 5 igen. Tryck in "PIN/ Föräldrakod" (standardkod är 1234 om du inte har ändrat den). Tryck sedan OK. 3.I den mindre gröna menyn som kommer fram väljer du PARABOL 2 med pilknapparna. 4.Tryck OK för att börja kanalsökningen. När sökningen är färdig kommer kanallistan fram på skärmen. Tryck OK för att se på TV. Bild 25 Bild 26 Bild U P P D AT E R I N G A R 9. 3 UPPDATERING AV MJUKVARA I MEDIA HIGHWAY-MOTTAGARE Uppdateringen av den digitala mottagarens mjukvara sker via satellit. Kontrollera först av vilken modell din satellitmottagar är och följ sedan de nedanstående instruktionerna. 1.Ställ in mottagaren på LOADER, kanalplats Kanalen LOADER och texten "OK för uppgradering" visas på TV-skärmen. 3.Tryck OK för att påbörja nedladdningen. Om du redan har den senaste mjukvaran blir svaret att den ej är tillgänglig. 9.4 UPPDATERING AV ABONNENTKORTET Om du inte tittat på Canal Digitals utbud under en tid kan ditt abonnentkort ha tappat informationen om abonnemanget. Det åtgärdar du enklast genom att välja en kanal du vet ingår i ditt abonnemang och vänta tills du får bild. Detta tar cirka 30 minuter. U P P D AT E R I N G A R Grundläggande funktioner 10.1 KANALBYTE Kanalbyte kan du göra genom att: Trycka in den siffra som motsvarar kanalen Stega med eller fl Använda E-knappen, se nedan Gå via INFO- eller GUIDE-tjänsterna SNABBZAPPNING Ett tryck på E ger en mindre kanallista på skärmen. Den visar kanalnamn, platsnummer, symboler för favoritkanal samt ev kanalspärr. Stegning i listan görs med eller fl, stora förflyttningar görs med fi eller ª. Bild ENKLARE INFORMATION Ett tryck på + ger enklare information om den kanal som för tillfället visas. Här visas vilket ljud-språk och textnings-språk som används samt eventuell tillgång till text-tv. På vissa kanaler kan ljud- och textningsspråk ändras här. Välj funktion med eller fl, ändra med fi eller ª. Bekräfta ändring och ta bort rutan med tryck på + eller MENU och 2 för FAVORITKANALER. Du får nu upp en kanallista på skärmen. Den visar kanalernas namn och platsnummer. Stegning i listan görs med eller in din nuvarande kod och välj sedan en ny. Bekräfta genom att trycka OK eller ångra med spärrad kanal markeras med en låssymbol vid namnet. se bild då OK och skriv in föräldrakoden. Vissa av våra kanaler ålderskodar OK för att beställa. Tryck din PIN-kod (1234 om du inte ändrat den). Tryck sedan OK, se bild 36. Bild BETALNING OCH REGISTRERING När du har beställt visas en ruta om betalning. Välj fakturabetalning genom att trycka 1, bild 37. En ny, mindre textruta visar att beställningen genomförs, bild 38. När beställningen är registrerad bekräftas den genom en ny textruta. Här får du också uppgift om vad du debiteras vid nästa fakturatillfälle. Bild 37 ATT BESTÄLLA KIOSK TITTA PÅ FILMEN För att titta direkt, tryck på OK när ordet BESTÄLL har ändrats till TITTA PÅ PROGRAMMET. Obs! Det kan ta 1-2 minuter. Du kan även välja att se filmen senare (beställningen är giltig i ca 1,5 dygn). Tryck på SERV för att se en lista med visningstider. Stega med fl till passande starttid. När det är dags, slå på den digitala satellitmottagaren på rätt KIOSK-kanal och tryck OK följt av PIN-kod (1234 om du inte ändrat den) BESTÄLL EN KOMMANDE FILM För att se en lista över kommande filmer och evenemang väljer du en KIOSK-kanal. Tryck först på SERV och sedan på A. Välj därefter alternativ genom att stega i listan med /fl. Tryck + för att få information om filmerna. När du bestämt dig trycker du OK för att välja. För att genomföra valet måste du trycka in din PINkod följt av OK. När filmen börjar tänds en textruta med information. Tryck OK följt av din PIN-kod för att börja titta på det program du valt. Bild fl Bild 39 ATT BESTÄLLA KIOSK 12 Info-knappen ENKEL OCH SNABB INFORMATION När du tittar på ett program och vill se vad som sänds på andra kanaler trycker du på INFO. Då visas information om pågående och kommande program på alla tillgängliga kanaler AKTUELLT PROGRAM Ett tryck på INFO visar följande information för aktuellt program på aktuell kanal: Kanalens nummer och namn Programmets namn och kategori En tidsindikator anger hur länge programmet hållit på Programmets start- och sluttid En klocka som visar aktuell tid Förklaringar till tillgängliga knappar på fjärrkontrollen Bild

8 3 NÄSTA PROGRAM Växla mellan det pågående programmet (fliken NU, bild 40) och nästa program (fliken NÄSTA, bild 41) genom att trycka på fi eller ª. Bild DETALJERAD INFORMATION Om du vill ha mer information om det valda programmet trycker du på +. En ruta med information om programmet visas, se bild 42. Ta bort den med ett nytt tryck på +. Bild 42 INFO-KNAPPEN ANDRA KANALER Information om andra kanaler visas på följande sätt: Tryck på eller fl för att visa kanallistan och välja önskad kanal. Programinformation för vald kanal visas automatiskt. Du kan också välja kanal med sifferknapparna PÅMINNELSE OM KOMMANDE PROGRAM Ett tryck på OK i NÄSTA-läget visar en påminnelseruta med två alternativ: Tryck OK om du vill ställa in en påminnelse för det valda programmet. Nu kommer en påminnelse att visas en minut innan det valda programmet startar. Tryck på p om du inte vill ha någon påminnelse ANVÄNDARPROFIL Färgen på INFO-remsan visar också vilken användarprofil som är aktiv. Om det finns flera inställda användarprofiler och du vill ändra användarprofil trycker du på A. Färgade rutor för de olika användarprofilerna visas. Bläddra till önskad färg med fi och ª och bekräfta ditt val med OK. Den kanalsekvens som ställts in för vald profil kommer nu att användas. OBS! Du kan aktivera valfri profil i INFO-funktionen, men du kan bara skapa och ändra profilerna i GUIDE-funktionen ÅTERGÅ TILL TV Ett tryck på OK i NU-läget avslutar INFO-funktionen och det valda programmet på den valda kanalen visas. Du kan också avsluta INFOfunktionen genom att trycka på INFO eller p. 26 INFO-KNAPPEN 13 Elektronisk Programguide 13.1 KOMPLETT ÖVERSIKT Med vår enkla GUIDEfunktion får du tillgång till tablåer för alla tillgängliga kanaler. Den förenklar hanteringen av alla kanaler, program och tjänster. Du får programinfo för den aktuella dagen och de tre kommande INNEHÅLL Ett tryck på GUIDE visas följande alternativ, bild 43: PROGRAMGUIDE: Leder till huvudmenyn. SPEL: Leder till spelkanalen GAMES. Där trycker du SERV för att komma åt spelen. PROGRAMÖVERSIKT DENNA KANAL: Ger en programöversikt på den aktuella kanalen. KIOSK: Leder till KIOSK1 där aktuella filmer presenteras. TJÄNSTER: Visar de olika tjänster som är tillgängliga. Välj alternativ med eller fl och bekräfta valet med OK. NYHETER: Leder till Aftonbladet. Bild HUVUDMENY PROGRAM GUIDE Här visas huvudfunktionerna, se bild 44. Överst ges färdiga alternativ för snabb och enkel programinformation. Nedre delen innehåller mer avancerade funktioner så att du kan skräddarsy dina egna inställningar. Välj alternativ med pil-knapparna och bekräfta med OK. Bild ALLMÄN NAVIGERING Nederst i bild visas en ruta med fjärrkontrollens mest aktuella knappar och deras funktion. Normalt används pilknapparna för att göra olika val samt EXIT för att återgå till TV. Bild 45 ELEKTRONISK PROGRAMGUIDE FÄRDIGA MENYALTERNATIV PROGRAMÖVERSIKT: Tablåer för alla kanaler, en kanal per sida, se bild 45. Byte mellan kanaler görs med fi och ª överst på skärmen. OBS! På skärmen kan 5 program visas samtidigt, bläddra med eller fl. VISAS NU: Visar pågående program på alla kanaler. FILM, SPORT etc (Kategorisökning): Välj kategori och komplett programschema visas för alla kanaler. I alla skärmbilder ovan visas ytterligare information om valt program med tryck på + (avsluta med att trycka + igen). Om du vill titta på programmet trycker du OK. Om det ännu inte startat då du trycker OK visas en påminnelse-meny, se nedan för info. Bild MINNES- OCH PÅMINNELSEFUNKTIONER Om du vill se eller spela in ett kommande program kan du ställa in en påminnelse. Bild 47 Välj önskat program i programlistan och tryck OK. (Går också att göra när du ser utökad information via +-knappen.) Nu kan du välja olika alternativ, se bild 47: Tryck OK om du vill bli påmind* en minut före programstart. Du kan då byta kanal och se programmet. Tryck A om du vill ha automatiskt byte till rätt kanal fem minuter före programstart. Om mottagaren är i standby-läge sätts den automatiskt på. Den återgår till standby efter programslut (glöm inte att programmera videon). *Den digitala satellitmottagaren påminner om att ett förprogrammerat program skall börja genom att ordet PLUS visas på mottagarens display. Tryck + för att se programmets namn. Tryck OK för att titta på programmet. 28 ELEKTRONISK PROGRAMGUIDE 13.7 DEFINIERA SÖKNING Här gör du personliga söklistor genom att välja kanal, tidpunkt, programkategori eller en kombination av dem. Om du vill begränsa sökningen till en enskild kanal väljer du KANAL, se bild 48, och trycker på OK. Välj önskad kanal med piltangenterna och bekräfta ditt val med OK. Om du vill begränsa sökningen till en viss tidpunkt väljer du KLOCKAN och trycker på OK. Välj tidpunkt, se bild 49, och bekräfta ditt val med OK. Om du vill begränsa sökningen till en programtyp väljer du PROGRAMTYP och trycker på OK. Välj kategori, se bild 50, och bekräfta ditt val med OK. Du kan sedan ange programtypen mer i detalj genom att välja RIKTNING och sedan underkategori. Bild 48 Bild 49 Bild 50 ELEKTRONISK PROGRAMGUIDE ATT ANVÄNDA EN DEFINIERAD SÖKNING Du kan välja ett eller alla av alternativen för varje visat kriterium. Det går t ex inte att välja två kanaler men däremot en kanal kombinerat med tidpunkt. För att utföra sökningen väljer du GÖR SÖKNING, se bild 51, och trycker på OK. Du kan spara ett personligt sökkriterium för senare användning (två per användarprofil). Spara sökningen genom att välja Lagra som "Gör sökning #..." och tryck sedan på OK. De sparade sökningarna når du sedan direkt från huvudmenyn.

9 Bild GÖRA SÖKNING När en sparad sökning väljs i sökkriterierna enligt definitionen på sökskärmbilden visas den bakom sökningens namn. Om du trycker på OK visas sökresultatet på samma sätt som för fördefinierade sökningar, exempel på bild PROGRAMMERAT Detta alternativ visar de program du redan har programmerat (görs enligt bild 53). En klocksymbol visas bredvid namnen för de program du ställt in "en minuts"-påminnelse. Om du angett tiden till fem minuter (inspelningsfunktion) visas istället en kassettsymbol. Här kan du även ta bort påminnelser eller inspelningsfunktioner genom att trycka på OK när markören är placerad på det önskade programmet. Bild 52 Bild ELEKTRONISK PROGRAMGUIDE VÄLJ PROFIL Med profilfunktionen kan du anpassa den Elektroniska Programguiden Navigaorn för flera användare. Varje användare kan sedan lagra olika kanallistor och sparade sökningar. Om du vill välja annan profil eller ändra den aktuella profilen väljer du önskad profilfärg, se bild 54, och trycker sedan på OK PROFILINSTÄLLNINGAR För att ställa in profilinställningar väljer du ÄNDRA PROFILEN i huvudmenyn. Om du t. ex. vill flytta en kanal i listan placerar du markören på den aktuella kanalen med hjälp av eller fl. Den valda kanalen flyttas uppåt med fi, nedåt med ª, till listans topp med A och till slutet av listan med E, se bild 55. När den valda kanalen ligger på önskad plats kan du välja en annan kanal att flytta med eller fl. Tillgängliga kanaler som du inte prenumererar på markeras i listan med en låssymbol. Dolda kanaler är överstrukna. Om du vill dölja/visa kanaler i listan väljer du kanalen genom att placera markören på den och trycker sedan på INFO. Välj VISA INTE DENNA KANAL i listan som visas och tryck sedan på OK. Om kanalen var över-struken (dold) i listan visas den nu och vice versa. Dolda kanaler visas inte i skärmbilder med programlistan. När du stänger skärmbilden med GUIDE eller pfår du en fråga om du vill spara eventuella ändringar. Om du inte vill spara ändringarna trycker du A. I annat fall bekräftar du ditt val genom att trycka OK, se bild 56. Bild 54 Bild 55 Bild 56 ELEKTRONISK PROGRAMGUIDE Felsökning vid misslyckad kanalnedladdning PROBLEM 1. Bra bild och signalstyrka på 1 Väst, t ex Kanal 5. Men kanalerna på Sirius 5 Öst går inte att få i trots genomförd kanalsökning. SVT1, SVT2 och SVT24 går ej att få in. ORSAK/ÅTGÄRD Den digitala satellitmottagaren kan inte upptäcka några nya kanaler därför att signal saknas. Kontrollera följande: A Felaktigt ansluten switch. Se sid 9. B Felaktigt gjorda kontakter. Kontakterna är kortslutna eller har dålig kontakt. Skruva isär och kontrollera. Se sid 10. C Felaktigt monterad parabolantenn, kontrollera monteringsinstruktionerna en extra gång. D Parabolfästet är inte lodrätt. Är fästet något snett kan det påverka insignalen så pass att bild från Sirius uteblir. E F Defekt parabolskål. Om skålen är av plåt, kontrollera att den inte är skev. Detta görs enklast mot ett plant golv. Satellitmottagaren behöver göras strömlös. Har du monterat ny utrustning, t. ex. en switch är det bra att dra ur nät-sladden och göra hela systemet strömlöst en stund. Gör därefter en ny kanalsökning. G Ej fri sikt mot Sirius-satelliten. Du har fri sikt mot 1 Väst men har skymd mottagning från 5 Öst. Det kan räcka med en utstickande gren eller ett yvigt lövverk. Om möjligt, såga ner de grenar eller träd som skymmer eller flytta parabolen. H Defekt mikrovågshuvud. Byt plats på parabolens båda mikrovågshuvuden och prova igen. Om det då fungerar är troligen det ena mikrovågshuvudet defekt. Kontakta återförsäljare. 2. Signalen till Sirius är provad med instrument och den är bra. Trots det får jag ändå ingen bild från Sirius. Prova att ta bort switchen som kopplar samman 1 Väst och 5 Öst positionerna. Koppla sedan 5 Öst LNB:t direkt till mottagaren och prova att göra en ny kanalsökning. Får du bild kan du prova att montera dit switchen igen och göra en ny sökning. Fungerar det ändå inte så måste switchen bytas. Har du en trådlös, digital telefon (sk DECT) kan den stå för nära och störa din digitala satellitmottagare på dessa kanaler. Flytta basenheten längre bort. inte denna typ av switch sitter i anläggningen idag måste du byta till den som medföljer mottagaren. Med fel switch får du inte in alla digitala kanaler eftersom det inte är möjligt att växla mellan satellitpositionerna. Att kablar och kontakter är intakta. Har dessa suttit monterade i några år så är det vanligt att de har blivit dåliga. I detta fall behöver du byta ut kablar och göra nya kontakteringar. I detta fall kan både enskilda kanaler eller hela det digitala utbudet vara svårt att få in. Detta beror på att dämpningen i kabeln/kontakterna kan bli för stor. Gamla kablar och kontakter kan även fungera som filter. Om inte dessa krav uppfylls innebär det med stor sannolikhet att du inte kan tillgodogöra dig en del av eller hela utbudet. Behöver du hjälp med att kontrollera din anläggning, ta kontakt med din närmaste TVhandlare eller parabolinstallatör. A N V Ä N D N I N G AV B E F I N T L I G P A R A B O L Tekniska data V AC NÄTANSLUTNING (EX) 2 MODEMANSLUTNING (TNV3) 3 SERIEPORT RS 232 C TILL PC (SELV) 4 PHONOANSLUTNING (till hi-fi anläggning) (SELV) 5 SCARTANSLUTNING (till TV) (SELV) 6 SCARTANSLUTNING (till videobandspelare) (SELV) 7 COMMON INTERFACE 8 SATELLITINGÅNG (LNB ingång) (SELV) 9 9 SATELLITUTGÅNG (LNB utgång) För analog satellitmottagare (SELV) EX: TNV3: SELV: Excessive Voltage Telecommunication Network Voltage 3 Safety Extra Low Voltage 34 T E K N I S K A D ATA EXTERN CA-MODUL I det separata uttaget för en extern CA-modul kan även andra abonnentkort användas. Modulen placeras i uttaget på baksidan av satellitmottagaren enligt bild.

10 Powered by TCPDF ( Canal Digital påtar sig inget ansvar för andra leverantörers abonnentkort och dess funktionalitet. T E K N I S K A D ATA 35 DBR-S120SC IF-input: Kontakttyp: Frekvensområde: Ingångsnivå: Ingångsimpedans: LNB strömförsörjning: LNB styrning: DiSEqC: Symbolrates/FEC: IF-loop: Kontakttyp: Ut/In nivå: LNB kontrollen: F-typ, hona (IEC ) MHz -60 to -25 dbm 75 Ohms 300 ma (kortslutnings skydd) V: 13.5 V +/- 5% H: 18.5 V +/- 5% 22 khz: / V. Duty-cyckle: 50% +/-10%. V1.0: Switch mellan 2 LNBs Alla typer av symbolrate och FEC på 1 Väst och 5 öst finns tillgängliga. F-type, hona (IEC ) +/-3dB När digitalboxen är aktiv, styr den LNB:t. När digitalboxen är i stand-by, styr den analoga satellitmottagaren LNB:t. Transmission standard: Standard: DVB MPEG2 TV-SCART: Kontakttyp/interface: Utgång: Pin 8: VCR-SCART: Kontakttyp/interface: Audio: Kontakt typ: Signal nivå: Impedans: Enligt IEC 807-9, hona I stand-by eller VCR-PIN8 high: Loop från VCR-SCART. 6V: 16:9. 12V: 4:3 Enligt IEC och EN , hona Två Phono/Cinch, hona IEC 48B (Sec) mv nominell, max. nivå 2 V Z < 1000 Ohms Seriellt interface. RS 232C: Kontakt typ: 9 pin D-SUB, hona. DCE Datahastighet: Upp till kbit/s Pinkonfiguration: 2 out RXD. 3 in TXD. 4 in DTR. 5 GND. 6 out DSR. Pin 1 and Pin 9 (DCD and RI): +12V 680 Ohm pull up motstånd. Modem: Standard: Kontakt-typ: ITU-T: V 32bis och V42 RJ-11 C jack 4 pin (Western jack) Conditional Access System: Standard: Conax Cas3 and Media Guard embedded. DVB-CI Interface. EN General: Arbetstemperatur: Lagringstemperatur: Nätspänning: Effektförbrukning: Stand-by: 10 to 45 C -25 to 70 C 230 Volt AC, 50 Hz 20 Watt 5 Watt 36 T E K N I S K A D ATA 17 Problem eller frågor? Tekniska frågor om installation, parabol, mikrovågshuvuden (LNB) och digital satellitmottagare. För hjälp med installation av parabol och satellitmottagare, kontakta butiken där du köpt utrustningen. De har oftast installatörer som kan hjälpa dig. Frågor gällande abonnemang, abonnentkort samt olika tjänster, program och kanaler. Kontakta Canal Digitals Kundservice, telefon Öppettider mån-lör Mer information och hjälp på Internet På vår hemsida finns alltid färsk information. PROBLEM ELLER FRÅGOR? 37 Manufacturerís Declaration of Conformity Manufacturer: Pioneer Corporation 4-1, 1-Chome, Meguro, Meguro-Ku TOKYO, , JAPAN Pioneer Europe NV Haven 1087, Keetberglaan MELSELE, BELGIUM EU Representative: The EU Directive covered by this Declaration 1999/5/EC R&TTE Directive of the European Parliament and of the Council The product covered by this declaration Digital Satellite Receiver with infrared remote control model DBR-S120SC The basis on which conformity is being declared The product identified above complies with the requirements of the R&TTE Directive above by meeting following standards: EN55013 : A12 : A13 : A14 : 1999, EN55020 : A12 : A13 : 1999, EN : 1998, EN : 1998, EN : 2000, EN : 1995, EN60065 : The technical documentation required to demonstrate that the product meets the requirements of the R&TTE has been compiled by the signatory below and is available for inspection by the relevant enforcement authorities. A sample of the product has been tested by the manufacturer. ACE Technical File No: The CE mark was first applied in: 2002 Done at Melsele 15/07/2002 Van Hoof Jan Manager Laws & Regulations PIONEER EUROPE NV - Haven Keetberglaan Melsele - Belgium Telefoon (03) Telefax (03) Telegram adres : HIFIPIONEER - H.R. SINT-NIKLAAS BTW BE Published by Pioneer Corporation. Copyright 2002 Pioneer Corporation. All rights reserved. PIONEER CORPORATION 4-1, Meguro 1-Chome, Meguro-ku, Tokyo , Japan PIONEER EUROPE NV Haven 1087, Keetberglaan 1, B-9120 Melsele, Belgium TEL: 03/ PIONEER SCANDINAVIA AB Nyckelvägen 2, SE Trångsund, Sweden TEL:
