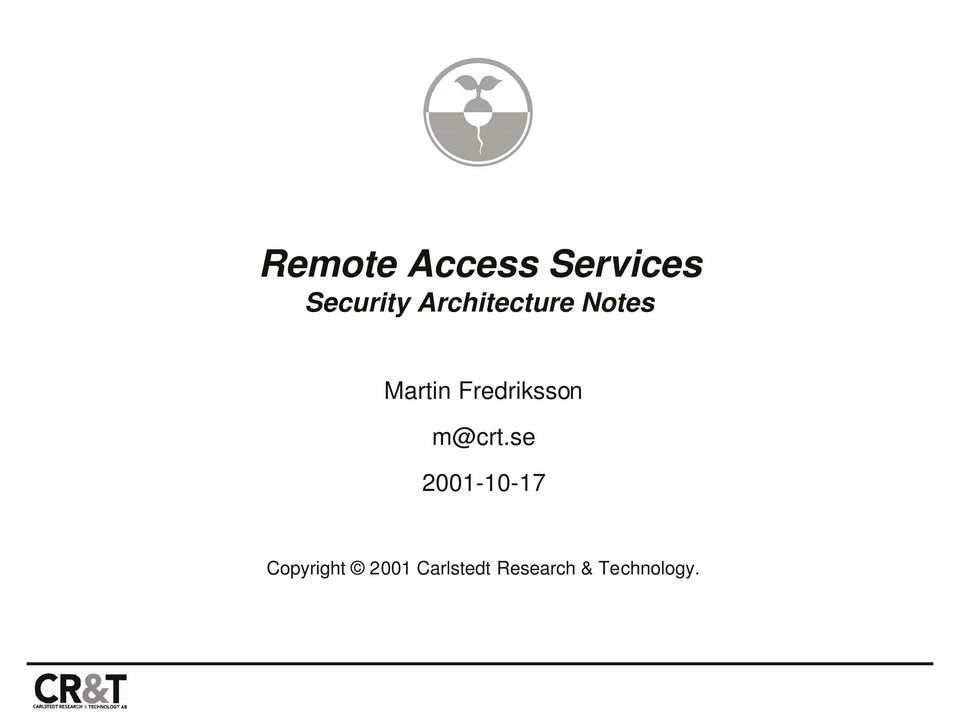

1 Remote Access Services Security Architecture Notes Martin Fredriksson Copyright 2001 Carlstedt Research & Technology.

2 Varför säkerhet? Vilken säkerhet? Behov av säkerhet? Större beroende av (gamla och nya) tjänster inbyggda / automatiska behov av högre säkerhet/kvalitet Ex: IP-telefoni, styrning av värmepanna, lördagsfilmen,... Hotet? Antalet attacker ökar. Verktyg för script-kiddies Bredband: alltid på? Det uppkopplade hemmet? Vad kommer att styra? Fördubbling av säkerhetshot i år ( :13) Enligt statistik från Computer Emergency Response Team är vi på god väg mot en fördubbling av antalet attacker mot datorsystem jämfört med förra året. Mats Lövgren, Computer Sweden Behov av tjänster? Kvalitetskrav? Allmän teknik-fetischism? 2

3 Säkerhetsarbete 3

4 Nätverksnivå och teknik Exempel: IPsec 4

5 IP Security Protocol IPsec is designed to provide interoperable, high quality, cryptographically-based security for IPv4 and IPv6. The set of security services offered includes access control, connectionless integrity, data origin authentication, protection against replays (a form of partial sequence integrity), confidentiality (encryption), and limited traffic flow confidentiality. These services are provided at the IP layer, offering protection for IP and/or upper layer protocols. These objectives are met through the use of two traffic security protocols, the Authentication Header (AH) and the Encapsulating Security Payload (ESP), and through the use of cryptographic key management procedures and protocols. Security Architecture for the Internet Protocol ftp://ftp.isi.edu/in-notes/rfc2401.txt 5

6 IPsec: AH och ESP Authentication Header (AH): Authentication of sender (data origin authentication) Data integrity Protection agains replaying traffic (anti-replay protection) HMAC-MD5, HMAC-SHA1 Encapsulating Security Payload (ESP): Confidentiality (data is encrypted) plus: parts of AH DES, 3DES, Blowfish,... 6

7 IPsec SAs Host Host Host Security gateway SA SA Host SA SA SA SA Security gateway Security gateway 7

8 Transport and Tunnel mode Transport mode IP header TCP/UDP Applikations-data IP header AH / ESP TCP/UDP Applikations-data Tunnel mode IP header TCP/UDP Applikations-data IP header AH / ESP IP header TCP/UDP Applikations-data 8

9 Internet Key Exchange -- IKE IKE has two phases: Phase 1 (main mode) ISAKMP SA Phase 2 (quick mode) Application (IPsec) SA UDP / 500 Why key exchange? Initiate sessions Protected / controlled session setup Keys age... Exchange triggered by amount of data Exchange triggered by time Using a central key server New participants in the network A IKE IKE phase 1 phase 2 B IPsec 9

10 Exempel: NAT and friends /24 FW (NAT) net A FW (NAT) IPsec GW net B IP header AH / ESP IP header TCP/UDP Application data 10

11 Hur används IPsec? Microsoft Windows 2000 IPsec i transport-mode mellan klient och IPsec GW. L2TP för att skapa en tunnel. Alla andra... IPsec i tunnel-mode mellan klient och GW. Olika principer för addressering Hårdkodat, mode config, DHCP S S Internet VPN / RAS WS PC Företagsnätet 11

12 Arkitektur: Nätbyggnad, olika krav och alternativa lösningar 12

13 En vanlig lösning: VPN över publikt nät (1) Vanlig klartext Internetförbindelse (uppringt, bredband, etc) (2) Krypterad förbindelse till företagsnätet Internet VPN/RAS Firewall? Server Server (1) (2) Nisses PC Workstations Företagsnätet Nisses källare 13

14 Det utdragna gummibandet VPN med full tillgång (ingen filtrering i VPN/RAS och/eller FW) praktiskt identiskt med sammankopplade nätverk. VPN/RAS Server Server Internet Firewall Clint s PC Nisses PC Nisses källare Workstations Företagsnätet Clint s basement Nisses klartext-förbindelse är kvar!? 14

15 Hot mot distansarbetsplatsen Virus Sprids på många olika sätt. Nimda: (Outlook), IIS,... NetBus / BO / etc. Alltid på Trivialt att genomsöka stora nät Generella operativsystem med komplexa applikationer Time to market Dålig design, komplexa beroenden Integritet? Skall användaren få använda distansarbetsplatsen privat? 15

16 Exempel: AppGate Åtkomst till styrs på applikationsnivå. Beroende på ett antal selektorer (var, vem, när, etc), som översätts till roller, ges tillgång till olika tjänster. 16

17 Exempel: (Guide) Paraply -program kontrollerar: Antivirus-skydd Personal Firewall VPN, autenticering, etc Server Server Internet VPN / RAS Workstations PC Företagsnätet 17

18 Exempel: MySpace Känsliga applikationer exekveras i MySpace-lådan, i en kontrollerad och säker omgivning. MySpace-lådan har inga kopplingar till PCn, och är därför inte beroende av dess skydd. 18

19 Alternativ: Feta servrar och tunna klienter WS Server WS Internet and/or intranet RAS GW Server WS client Server En tunn klient används som display-terminal. Applikationer exekveras på servrarna (t.ex. NT TerminalServer / Citrix). Säkerhetsproblem vi inte kommer undan: Virus, NetBus/BO. Tunna klienter (hw) kan ha problem med nya säkerhetssystem. 19

20 Framtiden: Flexibel nätverks- och säkerhetsdesign (vad betyder insidan respektive utsidan ) 20

21 The old Xyzzy company network WS Internet Server Citrix server db server server-net-1 file server FW Xyzzy Backbone Win / Mac WS Unix, etc WS file server special-net-x WS cpu server 21

22 The new Xyzzy company network WS Internet Citrix server db server server-net-1 file server Server FW FW Xyzzy Backbone The best of both worlds: Win / Mac WS Unix, etc WS Flexible general net protection (happy users) Decentralized high level protection of servers file server FW special-net-x WS file rep. cpu server 22

23 Slutsatser Policy bestämmer, måste förankras hos både användare och management! Utbildning. Teknik: Säkerhet på djupet, olika mekanismer på olika nivåer. VPN eller RAS eller distansarbete, har inte EN teknisk lösning, utan måste vara en kombination av lösningar. Målet är att bygga en jämn/balanserad säkerhetsnivå, där användaren känner att han/hon har kontroll av vad som sker! Säkerhet börjar och slutar med användaren. 23
