KV LAGERN 2, RÅSUNDA FOTBOLLSSTADION. Dokumentation inför rivning

Transkript

1 KV LAGERN 2, RÅSUNDA FOTBOLLSSTADION Dokumentation inför rivning

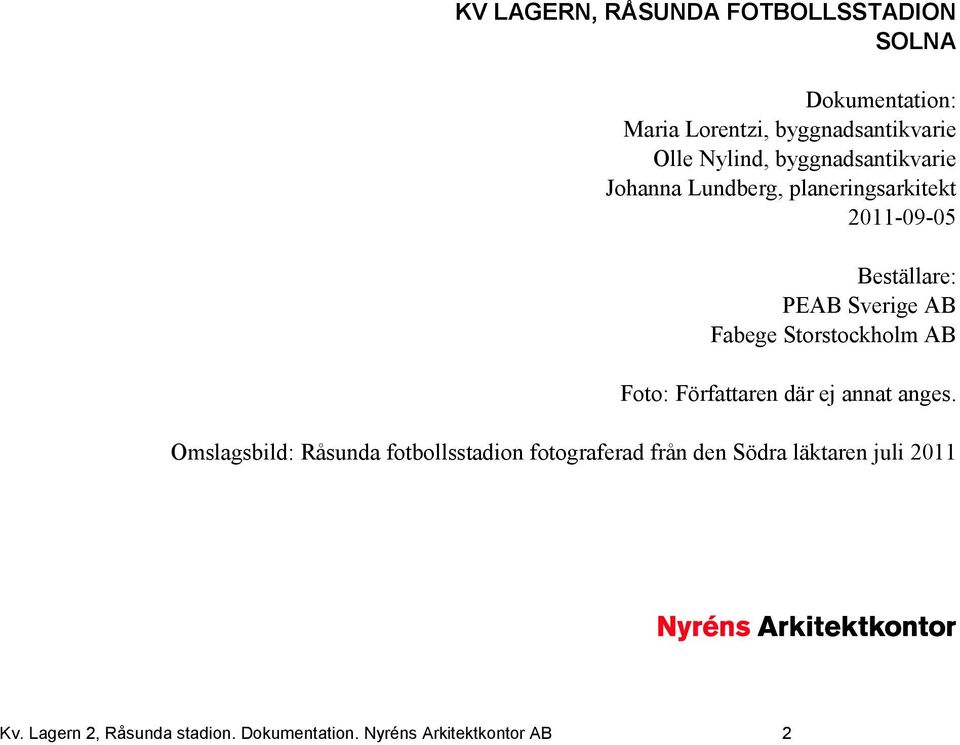

2 KV LAGERN, RÅSUNDA FOTBOLLSSTADION SOLNA Dokumentation: Maria Lorentzi, byggnadsantikvarie Olle Nylind, byggnadsantikvarie Johanna Lundberg, planeringsarkitekt Beställare: PEAB Sverige AB Fabege Storstockholm AB Foto: Författaren där ej annat anges. Omslagsbild: Råsunda fotbollsstadion fotograferad från den Södra läktaren juli 2011 Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 2

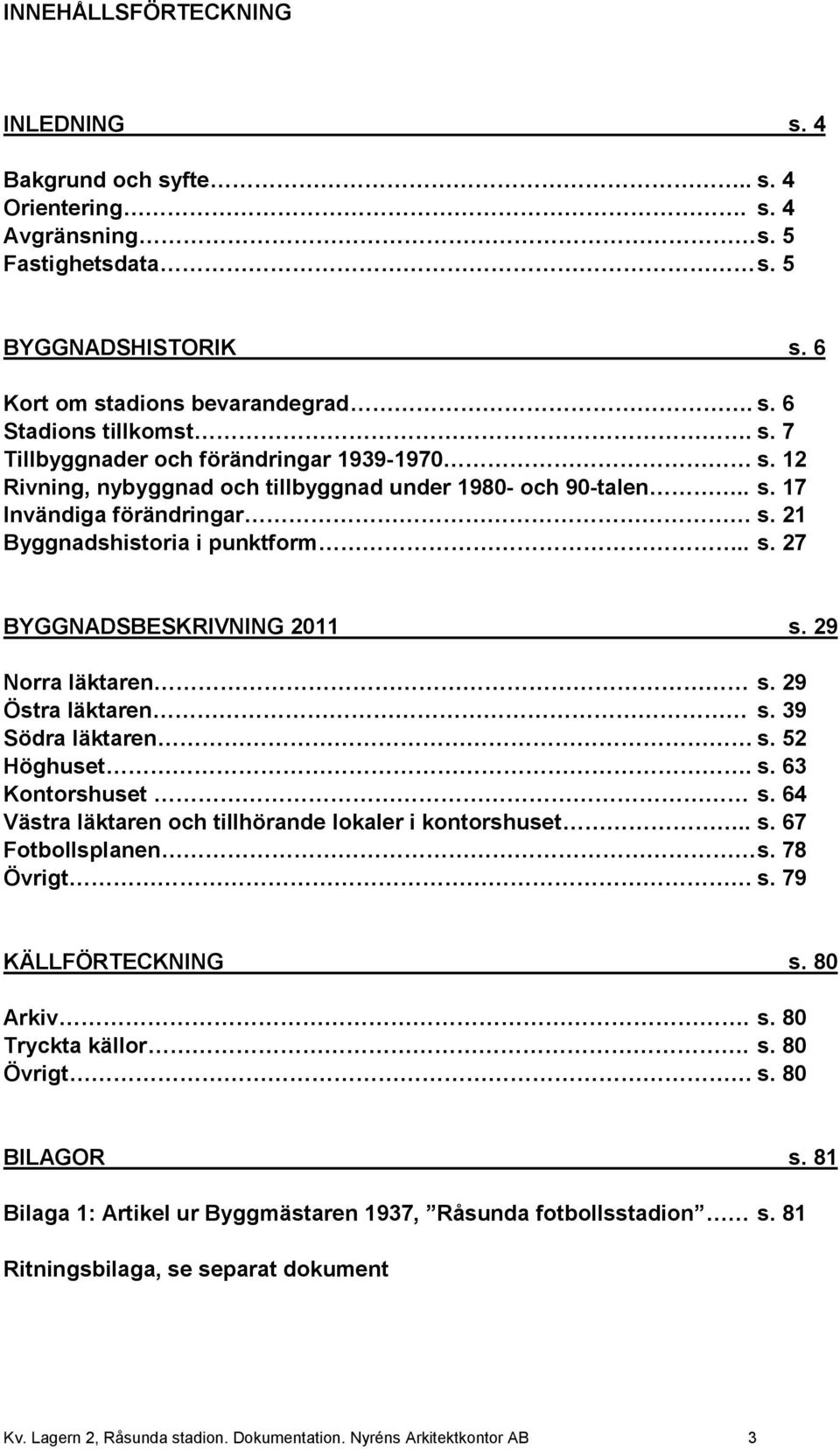

3 INNEHÅLLSFÖRTECKNING INLEDNING s. 4 Bakgrund och syfte.. s. 4 Orientering. s. 4 Avgränsning s. 5 Fastighetsdata s. 5 BYGGNADSHISTORIK s. 6 Kort om stadions bevarandegrad. s. 6 Stadions tillkomst. s. 7 Tillbyggnader och förändringar s. 12 Rivning, nybyggnad och tillbyggnad under och 90-talen.. s. 17 Invändiga förändringar s. 21 Byggnadshistoria i punktform.. s. 27 BYGGNADSBESKRIVNING 2011 s. 29 Norra läktaren s. 29 Östra läktaren s. 39 Södra läktaren s. 52 Höghuset. s. 63 Kontorshuset s. 64 Västra läktaren och tillhörande lokaler i kontorshuset.. s. 67 Fotbollsplanen s. 78 Övrigt s. 79 KÄLLFÖRTECKNING s. 80 Arkiv. s. 80 Tryckta källor. s. 80 Övrigt s. 80 BILAGOR s. 81 Bilaga 1: Artikel ur Byggmästaren 1937, Råsunda fotbollsstadion s. 81 Ritningsbilaga, se separat dokument Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 3

4 INLEDNING Bakgrund och syfte Svenska Fotbollförbundet äger, genom bolaget Fastighets AB Solna Lagern 2, fastigheten där Råsunda fotbollsstadion är belägen. Stadion är enligt uppgift i mycket dåligt skick, vilket gör att man bedömt att det inte är ekonomiskt och tekniskt rimligt att bevara den. Den uppfyller inte heller de krav som ställs för att kunna ha internationella matcher. Att bygga en ny arena på samma plats, som uppfyller de moderna kraven, skulle kräva en större yta än vad som finns samt skapa stora störningar för omgivningen. Byggnationen av en ny nationalarena för fotboll vid Solna station i Arenastaden har påbörjats. När denna står klar planerar man att riva Råsunda fotbollsstadion. Endast de kontorsbyggnader av tegel och det glasade höghus som ligger utmed Parkvägen planeras att bibehållas. De rivna delarna är tänkta att ersättas av nya flerfamiljshus och ett nytt kontorshus. Detaljplanearbete pågår för närvarande i detta syfte (Dp SBN/2010:95). Med anledning av rivningen har Nyréns Arkitektkontor AB fått i uppdrag att utföra en antikvariskt inriktad dokumentation inför en eventuell rivning av stadion. Uppdragsgivare är de två byggherrar som kan komma att uppföra ny bostadsbebyggelse på platsen, Fabege Storstockholm AB och PEAB Sverige AB. Syftet med dokumentationen är att översiktligt beskriva hur Råsunda stadion ser ut idag, genom text, fotografier och ritningar. Syftet är också att översiktligt redovisa hur stadion såg ut från början, hur den har förändrats och vad som finns bevarat av äldre delar. Orientering Råsunda stadion ligger tätt inpå kringgärdande bebyggelse och gator. I norr och öster ligger stadsdelen Råsundas täta stadsbebyggelse med flerfamiljshus, butiker och restauranger. I väster är bebyggelsen småskalig med villor på gröna trädgårdstomter. I söder är det öppet och trafikerat med den breda Frösundaleden som barriär mellan stadion och Solna Centrum. Både på den södra och norra sidan finns asfalterade parkeringsplatser. Stadion dominerar och präglar närområdet med sin stora skala. Råsunda stadion i kartans mitt, med kontorshuset som en kam i Sydväst. Karta från Solna stad. Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 4

5 Avgränsning Avgränsning av det inventerade området Föreliggande dokumentation fokuserar på de delar av anläggningen som är tänkta att rivas, d.v.s. samtliga fyra läktare med tillhörande lokaler samt själva fotbollsplanen. Höghuset bevaras liksom stora delar av kontorshuset i väster. Kontorshuset är sammanbyggt med den västra läktaren och en del funktioner är sammanlänkade. Rivningen är tänkt att följa ett vertikalt tvärsnitt som i stort följer gränsen för den publika arkaden på våning 1 trappa och korridoren bakom logerna på våning 2 trappor. Ritningen nedan illustrerar gränsen för vad som är tänkt att rivas och vad som är tänkt att bevaras i kontorshuset/västra läktaren. Planritning över våning 1 trappa i kontorshuset, den västra läktaren och del av fotbollsplanen. Allt ovan det röda strecket är tänkt att rivas. Avgränsning av det historiska materialet Det finns mycket äldre fotografiskt material i flera arkiv, bl.a. Svenska Fotbollförbundets arkiv, Solna stads arkiv, Stockholms länsmuseums arkiv och Stockholms stadsmuseums arkiv. Det är också troligt att det finns en stor mängd äldre bilder i olika pressarkiv. Denna rivningsdokumentation ska fokusera på anläggningen av idag och därför är endast ett fåtal äldre bilder redovisade, men ändå förhoppningsvis tillräckligt för att åskådliggöra huvuddragen i stadions tidigare utformning. I Solna Stads stadsbyggnadsnämnds arkiv finns ett stort antal bygglovsritningar. I denna dokumentation redovisas nybyggnadsritningar från de stora nybyggnads och ombyggnadsetapperna, , , samt Från redovisas enbart de våningsplan som berör själva läktaren samt upp t.o.m. restaurangen i kontorsbyggnadens volym. För att ritningarna ska vara läsbara presenteras de i formatet liggande A3 och finns därför i en separat ritningsbilaga. Fastighetsdata Fastighetsbeteckning: Kv. Lagern 2 (f.d. Lagern 1 och 2) Adress: Solnavägen 51A-E, Idrottsgatan 7, Parkvägen 2-4 Fastighetsägare: Svenska Fotbollförbundet Nuvarande funktioner: Nationalarena för herrarnas fotbollslandslag samt AIK:s hemmaarena. Djurgården spelar också vissa matcher här. Huvudkontor för Svenska Fotbollförbundet och AIK fotboll. Butiker, idrottsklinik, tryckeri, kontor och restaurang. Stadion har tidigare använts även för konserter men sedan ett antal år spelas bara fotboll på Råsunda Stadion. Stadion har plats för sittplatser. Ursprungliga funktioner: Nationalarena för herrarnas fotbollslandslag samt AIK:s hemmaarena. Huvudkontor för Svenska Fotbollförbundet och AIK fotboll. Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 5

6 BYGGNADSHISTORIK Kort om stadions bevarandegrad När stadion först uppfördes var den en relativt smäcker konstruktion av betong. Bara den östra läktaren var underbyggd med riktiga lokalytor medan de andra tre till största del öppna undertill med rader av bärande betongpelare. Under den södra, norra och västra läktaren fanns ett par barer och små lådor med toaletter på markplan. Under den västra läktaren fanns också förråd. På 1950-talet förlängdes den norra och södra läktaren bakåt, för att tillskapa fler platser och under ett antal år därefter underbyggdes den södra och norra läktaren med lokaler och fick då slutna fasader fasader. Vid 1980-talets mitt revs hela den västra läktaren och en ny läktare, ett nytt stort kontorshus och ett höghus, den s.k. Dallasskrapan uppfördes. Vid 1990-talets mitt byggdes den norra och södra läktaren på med nya läktaretage och trapphus i stål och glas. Sammantaget har stadion förändrats mycket, från en ganska låg, öppen stadion med få lokalytor till en hög, bred och mer sluten anläggning med stora ytor för kontor, restaurang, butiker m.m. Den har också förändrats från att ha en enhetlig utformning i betong till en stadion med många bebyggelsefaser i lager på lager betongkonstruktionerna från och 50-talen, 1980-talets kontors- och höghus i beklädnadstegel och glas samt till slut 1990-talets läktare och trapphus i stål och glas. De olika faserna är ganska lätta att avläsa, eftersom de ofta snarare adderat till det befintliga än helt byggt om det. Detta gäller förstås inte den västra läktaren som rivits. De stora strukturerna med de äldre delarna av norra, östra och södra läktarna (gradänger, trappor, arkader, bärande pelare av betong, huvudentréer m.m.) är trots de stora förändringarna delvis bevarade. Råsunda stadion Foto från sydost med södra läktaren i förgrunden. Observera de öppna, utskjutande trapploppen som leder upp på läktaren. Dessa är bevarade idag, men under 1950-talets utbyggda läktare. Här ser man också tydligt de bärande pelarverken av betong som bär läktargradängerna. Foto från Stockholms stadsmuseum, E Fotograf Oscar Bladh. Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 6

7 Den ursprungliga västra läktaren, med samma typ av öppna utformning som även norra och södra läktaren hade från början. Foto troligtvis från 1960-talet. Svenska Fotbollförbundets arkiv. Södra läktaren till höger. Till vänster höghuset och kontorshuset med ny läktare innanför, tillkomna på talet efter att den västra läktaren rivits. Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 7

8 Interiörernas funktioner, planlösningar och ytskikt har förändrats mycket genom åren. Idag är alla lokaler ganska likformigt utformade med enkla ytskikt som plast- eller linoleummattor, trälaminatgolv, rollade väggar och undertak med undertaksplattor. I den östra läktaren finns vissa rumssammanband och entréer bevarade, t.ex. de fyra ursprungliga publika entréerna med ursprungliga vändkors och Svenska Fotbollförbundets huvudentré. Styrelserummet med direktutgång till den kungliga logen är också exempel på rum och funktioner som är bevarade. De många funktioner som ursprungligen fanns för de utövande fotbollsspelarna i den östra läktaren, som t.ex. omklädningsrum, rum för läkare, badbassänger, spelargång m.m. är idag nästan helt utraderade då alla sådana funktioner sedan 1980-talets mitt finns i den västra läktaren. Även de utrymmena som fanns för press inom den östra läktaren finns idag i huvudsak i den västra läktaren. Fotografi taget någon gång mellan 1937 och Fullsatta läktare och publik även på taken runt stadion. Rakt fram den norra läktaren, till höger den östra. Fotografi från Svenska Fotbollförbundets arkiv. Stadions tillkomst Råsunda etablerades under 1900-talets början som en ny trädgårdsförstad till Stockholm. Exploatörer var Råsundabolaget, ett företag sprunget ur Stockholms Nya Spårvägs AB, som drev spårvagnslinjen till Haga. Därigenom kunde företaget kombinera exploatering av bostäder och nya goda kommunikationer. Tidigt etablerade Råsundabolaget olika fritidsaktiviteter och nöjen i området. God hjälp fick man av Svenska Fotbollförbundet som 1909 köpte kvm mark i Råsunda för att 1910 uppföra Råsunda idrottsplats, en av landets första riktiga fotbollsplaner med gräs och tillhörande läktare av trä. Idrottsplatsens läktare rymde 2000 personer men fler åskådare kunde stå runt planen bakom ett lågt stängsel. Redan under IP:ns första år spelades ett antal landskamper här och AIK började också använda planen. Bl.a. var det här dom vann SM-guld 1911, 1914 och Inför Stockholmsolympiaden 1912 fanns planer för att uppföra en större arena i Råsunda men detta genomfördes inte. Olympiasta- Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 8

9 dion i Stockholm kom istället att bli olympiadens centrum och Svenska Fotbollförbundets och AIK:s huvudarena även om laget fortfarande tränade på Råsunda Idrottsplats. Stadsplan från 1912 över den nya stadsdelen Råsunda med en yta utpekad för Råsunda idrottsplats (Längst ned i mitten, markerat XXII). Karta från Solna Stad. Fotbollen ökade i popularitet och AIK drog storpublik till Stockholms stadion. Här fanns plats för besökare, vilket ofta var för litet. Svenska Fotbollförbundet önskade därför uppföra en större nationalarena men saknade ekonomiska medel. AIK var en klubb med god ekonomi och Fotbollförbundet vände sig till den för samarbete. Man lyckades samla in tillräckliga medel och förhandlade till sig mer mark från Solna kommun för att bygga Råsunda fotbollsstadion på den plats där IP:n redan låg. Den nya stadion stod klar Arkitekter för arenan var Sven Ivar Lind och Birger Borgström. Råsunda stadion hade kapacitet för åskådare och var när den byggdes Nordens största och modernaste fotbollsanläggning. Förebild för utformningen ska ha varit Arsenal stadium (kallad Highbury) som byggdes 1913 men byggdes om på 1930-talet. Råsunda stadions läktare gjöts av betong och anläggningen pålades med betongpålar, s.k. Frankipålning. Under byggnadstiden upptäckte man under att pålningen var otillräcklig och man tvingades därför utöka och förbättra den. Frankimetoden var för övrigt samma pålningsmetod som användes i Slussenanläggningen i Stockholm, som anlades under Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 9

10 1930-talets första hälft. Norra, södra och västra läktarna var helt öppna undertill, med betongpelare och trapplopp synliga. Norra och södra läktarna hade enbart ståplatser och inga tak. Den västra läktaren hade sittplatser och tak. Den östra läktaren utformades som huvudläktare, med sittplatser, tak, kunglig loge och lokaler för Svenska Fotbollförbundet och AIK. Här ordnades också utrymmen för spelarna med omklädningsrum, bassänger och läkarmottagning samt lokaler för press och förtäring, bl.a. två barer. Den östra läktaren var den enda med källare, där det bl.a. skapades förvaringsutrymmen, verkstäder och toaletter samt utgång till planen via en spelargång. Den östra läktarens lokaler hade tre våningsplan (källare, bv, vån.1 tr.) samt en liten uppbyggnad mitt under läktaren för press. Från pressrummet fanns en direktutgång till läktaren och en långsträckt balkong mitt på fasaden mot Solnavägen. I övrigt var det öppet in under läktarens gradänger. Idag är den östra läktaren helt inbyggd mot Solnavägen. Den södra läktaren, också före tillbyggnaden på 1950-talet. Längst upp till vänster ser man siluetten av dåtidens högtalarsystem med ampelhögtalare. Fotografi från Svenska Fotbollförbundets arkiv. Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 10

11 Bygglovsritning från 1936 som illustrerar den nya stadions utbredning. Den norra läktaren är till höger på bilden. Kryssen markerar raden av bärande pelare under läktarna. Ritning från Stadsbyggnadsnämndens arkiv, Solna Stad. Bygglovsritning från 1936 som illustrerar de ursprungliga läktarna och lokalytorna, skuret genom östra läktarens bottenvåning. Ritning från Stadsbyggnadsnämndens arkiv, Solna Stad. Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 11

12 Bygglovsritning från 1936 som illustrerar den östra läktarens våningsplan och fasad mot Solnavägen. Ursprungligen fanns källare, bottenvåning, våning 1 trappa samt en liten uppbyggnad för pressen mitt på fasaden. I övrigt var det öppet in under läktarens gradänger. De mörka banden vid pressrummet och på läktarens sidor var långsträckta balkonger. Bakom de två yttre balkongerna fanns barer. I bottenvåningen ingångarna A,B, D och E med vändkors markerade, vilka är bevarade idag. Tillbyggnader och förändringar Redan 1939 uppstod uppenbarligen behov av att utvidga lokalerna för pressen i den östra läktaren. Den lilla uppbyggnaden förlängdes på båda sidor genom att nya plattväggar med fönsterband infogades mellan bärande pelare. Arkitekt för utbyggnaden var eventuellt Sture Frölén (signaturen otydlig). Inför VM i fotboll 1958, som hölls i Sverige under juni månad, byggdes anläggningen till genom att norra och södra läktaren förstorades, återigen med Sven-Ivar Lind som arkitekt. Utbyggnaderna gjorde att arenan kunde fyllas med ytterligare sittande besökare. VM-finalen spelades på Råsunda stadion med publikrekordet besökare och vanns av Brasilien. Flygfoto över Råsunda stadion efter tillbyggnaden av södra och norra läktaren. Pålskogs trapphus är uppförda och den östra läktares fasad tycks fullt uppbyggd. Den södra läktarens fasad är inbyggd för nya lokaler. Fotografi från tiden mellan 1959 och De nya tornen för strålkastare mellan läktarna invigdes Fotografi från Svenska Fotbollförbundets arkiv. Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 12

13 Förstoringen av läktarna gjordes genom att själva läktargradängerna förlängdes bakåt med nya gradänger och nya bärande pelare av betong. Varje ny läktardel förseddes med sex nya trapplopp och under läktarna uppfördes nya bjälklag, ett s.k. promenadplan under varje läktare, som förband de olika trapploppen med varandra. De ursprungliga trapploppen från 1937 bibehölls samtidigt och finns fortfarande kvar. Mitt på läktarna, under gradängerna uppfördes någon form av hög vägg framför promenadplanen, kanske som väderskydd. På den norra läktaren är detta väggparti avläsbart genom ett stort fönsterparti, som vetter in mot en publik hall under läktaren och det bevarade promenadplanet. I samband med utbyggnaden inför VM byggdes också två nya trapphus till den östra läktaren, placerade mot läktarens båda gavlar. Dessa ritades inte av Sven-Ivar Lind utan av en ingenjör vid namn E. Pålskog. Vid bygglovsansökan beklagade byggnadsnämnden den enkla utformningen, som skilde sig från de trapphus som Lind ritat förslag till. Svenska Fotbollförbundet hänvisade då till ekonomi och funktion. På Sven-Ivar Linds bygglovsritningar finns förutom hans version av trapphusen också illustrerat något av den östra läktarens fasad. Här är fasaden helt sluten utmed hela läktarens undersida. Kanske är det i samband med ombyggnaden inför VM som fasaden får dagens utformning med ett övre plan som sträcker sig längs hela läktarens bredd. Fotografi från den norra läktaren mot den östra och södra läktaren. Den västra läktaren skymtar till höger. Fotografi från bygget då södra och norra läktarna byggdes till De mindre betongelementen som står uppställda på rad i bildens förgrund monterades sedan som trappsteg på de djupa gradängerna och finns kvar idag. Foto: Ivar Ericson. Svenska Fotbollförbundets arkiv Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 13

14 Södra läktaren fotograferad från den östra läktaren. Fotografi från bygget då södra och norra läktarna byggdes till Foto: Ivar Ericson. Svenska Fotbollförbundets arkiv Situationsplan från 1956 som illustrerar utbyggnaden av den norra och södra läktaren. Ritning från Stadsbyggnadskontorets arkiv. Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 14

15 Ändringsritning från Här den södra läktarens fasad där man ser det nya promenadplanet och det eventuella väderskydd som byggdes framför detta i fasadens mitt. Gavlarna illustrerar hur tillbyggnaderna hakar på de befintliga läktarna från Ovan till vänster ser man också en liten del av den östra läktarens fasad som här är fullt uppbyggd med ytterligare ett våningsplan samt Linds förslag till nya trapphus. Ritning från Stadsbyggnadsnämndens arkiv. Norra läktaren. Troligtvis tidigt 1960-tal, innan fasaden byggdes in och lokaler inreddes under läktargradängerna. Rakt fram promenadplanets väderskydd mellan bjälklag och gradänger. Foto: Svenska Fotbollförbundets arkiv. Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 15

16 Den östra läktaren, fotografi troligtvis från 1960-talets första hälft. Här ser man det nya trapphuset och hela den inbyggda fasaden samt de tre ursprungliga, öppna balkongerna ut mot Solnavägen. Fotografi från Svenska Fotbollförbundets arkiv. Östra läktaren, norra delen mot Solnavägen. Fotografi från Foto: AB Text & Bilder. Svenska Fotbollförbundets arkiv Året efter VM, 1959, byggdes nya lokaler under den södra läktaren, som en långsmal låda med fasader både mot Frösundaleden i söder och mot norr inne under läktaren (se föregående fotografi). Lokalerna Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 16

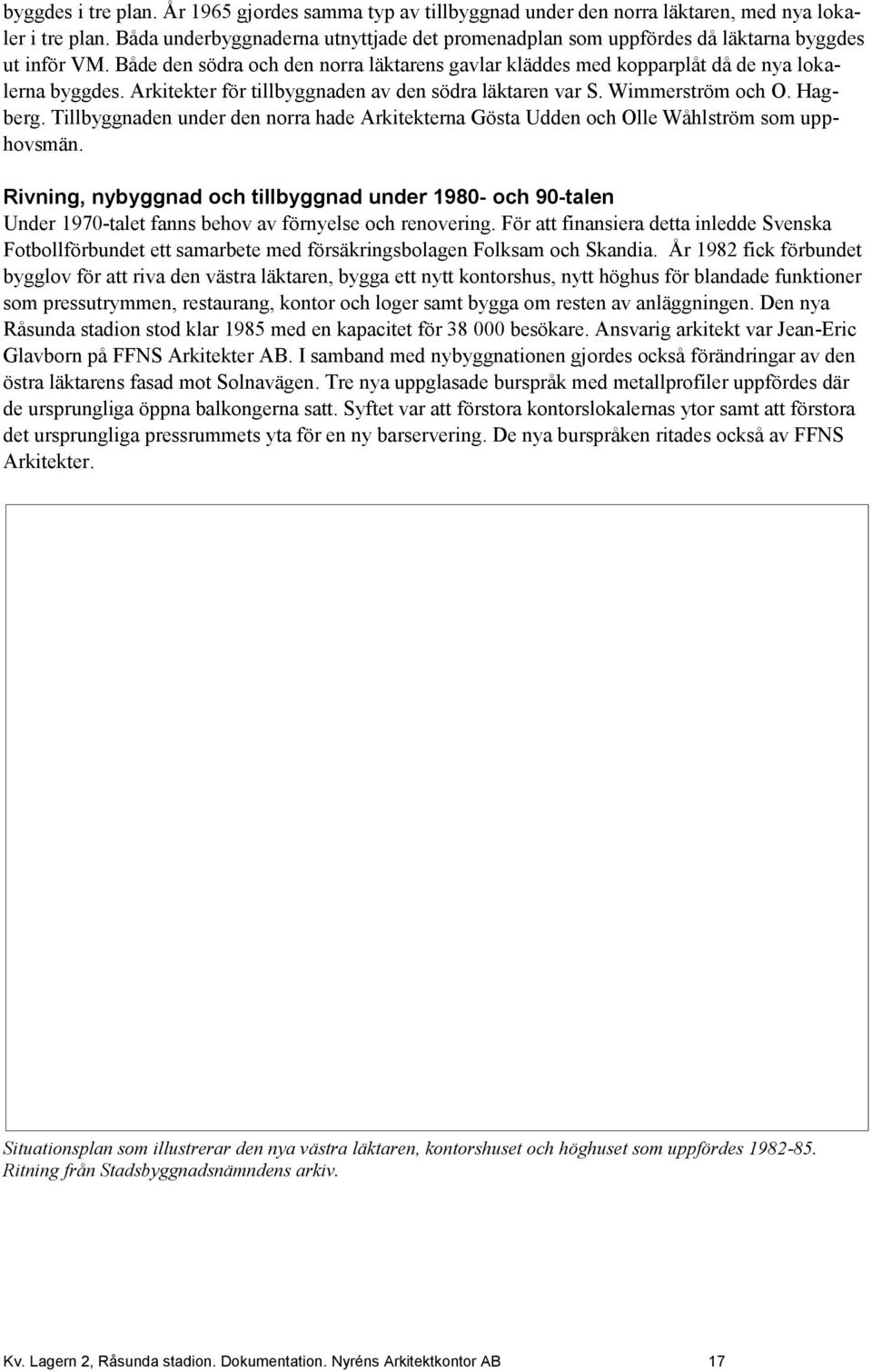

17 byggdes i tre plan. År 1965 gjordes samma typ av tillbyggnad under den norra läktaren, med nya lokaler i tre plan. Båda underbyggnaderna utnyttjade det promenadplan som uppfördes då läktarna byggdes ut inför VM. Både den södra och den norra läktarens gavlar kläddes med kopparplåt då de nya lokalerna byggdes. Arkitekter för tillbyggnaden av den södra läktaren var S. Wimmerström och O. Hagberg. Tillbyggnaden under den norra hade Arkitekterna Gösta Udden och Olle Wåhlström som upphovsmän. Rivning, nybyggnad och tillbyggnad under och 90-talen Under 1970-talet fanns behov av förnyelse och renovering. För att finansiera detta inledde Svenska Fotbollförbundet ett samarbete med försäkringsbolagen Folksam och Skandia. År 1982 fick förbundet bygglov för att riva den västra läktaren, bygga ett nytt kontorshus, nytt höghus för blandade funktioner som pressutrymmen, restaurang, kontor och loger samt bygga om resten av anläggningen. Den nya Råsunda stadion stod klar 1985 med en kapacitet för besökare. Ansvarig arkitekt var Jean-Eric Glavborn på FFNS Arkitekter AB. I samband med nybyggnationen gjordes också förändringar av den östra läktarens fasad mot Solnavägen. Tre nya uppglasade burspråk med metallprofiler uppfördes där de ursprungliga öppna balkongerna satt. Syftet var att förstora kontorslokalernas ytor samt att förstora det ursprungliga pressrummets yta för en ny barservering. De nya burspråken ritades också av FFNS Arkitekter. Situationsplan som illustrerar den nya västra läktaren, kontorshuset och höghuset som uppfördes Ritning från Stadsbyggnadsnämndens arkiv. Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 17

18 Relationsritning för den västra läktaren, kontorshus och höghus som uppfördes Fasader mot Parkvägen. Ritning från Stadsbyggnadsnämndens arkiv. Relationsritning för den västra läktaren, kontorshus och höghus som uppfördes Läktaren mot fotbollsplanen. Ritning från Stadsbyggnadsnämndens arkiv. År 1993 uppfördes en ny förbindelsgång mellan den norra läktaren och den östra. Den kläddes med falsad kopparplåt för att samverka med den norra läktarens kopparklädda gavel. Under 1990-talets mitt byggdes södra och norra läktarna på med ett nytt etage på varje läktare för att öka kapaciteten. Här tillskapades framförallt nya sittplatser, men också utrymmen för försäljning och toaletter m.m. De nya läktaretagen sammanlänkades inte med de nedre etagen, utan fick istället entréer Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 18

19 enbart via nya fristående trapphus.. Återigen var det FFNS Arkitekter som ritade, med Jean-Eric Glavborn som ansvarig arkitekt. När de nya läktaretagen och trapphusen skulle uppföras var Solnas stadsarkitekt mån om att de nya tilläggen skulle utformas så att det blev tydligt vad som var nytt och vad som var gammalt. Det var troligtvis en av orsakerna till att de nya etagen utformades med glasade fasader med stålprofiler. Under 1990-talets andra hälft byggdes också den västra läktarens press- och vip-platser om något. Relationsritning från 1995 som illustrerar den norra läktarens fasad med nytt läktaretage och nya trapphus (markerade som något mörkare än det befintliga). Ritning från Stadsbyggnadsnämndens arkiv, Solna Stad. Relationsritning från 1995 som illustrerar den södra läktarens fasad med nytt läktaretage och nya trapphus (markerade som något mörkare än det befintliga). Ritning från Stadsbyggnadsnämndens arkiv, Solna Stad. Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 19

20 Flygfoto med stadion idag. Ortofoto från Solna Stad. Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 20

21 Invändiga förändringar Invändigt har det under åren skett en rad förändringar. Den enda av läktarna som ursprungligen hade lokaler var den östra. Här fanns därför funktioner för de aktiva spelarna, för pressen, för publiken, för förvaring och teknik, för Svenska Fotbollförbundets och AIK:s huvudkontor m.m. För spelarna finns idag inga utrymmen kvar i den östra läkaren. Dessa finns istället i den västra läktaren. Även pressens lokaler finns idag till största del i den västra läktaren. De aktiva spelarnas lokalytor, med t.ex. omklädningsrum, bassäng och läkarrum var ursprungligen koncentrerade på den östra läktarens bottenvåning, på båda sidor om huvudentrén. Dessa utrymmen utgör idag lokaler för biljett- och souvenirförsäljning samt externt uthyrda lokaler (Idrottskliniken och Löplabbet). Inga spår finns av de tidigare funktionerna. På våning 1 trappa fanns bl.a. Svenska Fotbollförbundets och AIK:s huvudkontor med kontorsrum i fil utmed den östra fasaden. Planlösningarna är ofta ändrade och få spår finns av äldre inredning. I Svenska Fotbollförbundets lokaler finns bevarat några rumssammanband och ett ursprungligt parkettgolv. Det ursprungliga styrelserummet finns kvar som funktion och styrelsebordets ursprungliga stolar är bevarade samt direktutgången till den kungliga logen. På våning 1 trappa fanns ursprungligen också två stora barer, en längst norrut och en längst söderut, med tillhörande balkonger mot Solnavägen. Utrymmena har idag nya innerväggar och är uppdelade i kontorsrum. Inga spår finns av barerna. I det som ursprungligen var pressrum på våning 2 trappor är själva rumsvolymen avläslig och direktutgången till läktaren finns fortfarande kvar. Så även trappan upp till rummet från våning 1 trappa. Rummet förstorades med ett nytt burspråk under 1980-talets mitt och har helt nya ytskikt. Bottenvåningens ursprungliga publika entréer är däremot välbevarade och Svenska Fotbollförbundets huvudentré bevarar läge och ursprungliga trappor med steg av glättad betong. Den södra läktaren underbyggdes med lokaler 1959 och den norra Då den södra läktaren underbyggdes var det inte för fotbollsverksamheten utan för offentliga funktioner. I den västra delen skapades utrymmen för en skola och i den östra för någon form av miljö- och hälsofunktion med bl.a. kontor för stadsläkare och livsmedelsinspektörer. Inga spår finns av dessa verksamheter idag och kontorsytorna har utökats genom att publika ytor på den södra läktarens våning 1 trappa byggts om. De idag befintliga trapphusen inom lokalerna är också tillkomna i efterhand. En del av planlösningarna känns fortfarande igen och i vissa lokaler är den ursprungliga konstruktionen synlig. Även ursprungliga fönster och betongglaspartier finns bevarade. I den norra läktaren ordnades 1965 en rad ytor för kontor, förråd och toaletter (oklart för vilken verksamhet) men också lokaler för en teater (Solteatern) och en danslokal med tillhörande klubbrum och kafé. Idag används alla ytor av Svenska Fotbollförbundet, i huvudsak för kontor och administration av olika slag och inga spår finns av teater och dansverksamheten. Vissa ytor har byggts om helt under åren medan andra har bevarade planlösningar. Ursprungliga fönster är bevarade på kontorsplanen, åtminstone på våning 1 och 2 trappor. Den västra läktarens lokaler tillkom då den uppfördes på 1980-talet och är relativt välbevarade både ifråga om planlösningar och material. Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 21

22 Svenska Fotbollförbundets lokaler, troligtvis vid 1930-talets slut. På planritningarna är rummet markerat med sekr. vilket troligtvis betyder att förbundsekreteraren satt här (kanske personen på bilden?). Foto från Svenska Fotbollförbundets arkiv. Samma rum som ovan, idag. Rummet är avdelat i flera rum. De ursprungliga fönstren finns kvar. Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 22

23 Svenska Fotbollförbundets lokaler, troligtvis vid 1930-talets slut. Expedition. Foto från Svenska fotbolls förbundets arkiv. Samma rum som ovan, uppdelat i en hall och två toaletter. De ursprungliga fönstren skymtar. Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 23

24 Svenska Fotbollförbundets lokaler, troligtvis vid 1930-talets slut. Styrelserummet. Till höger dörr direkt till den kungliga logen. Foto: Pressfoto Arvidson, Svenska Fotbollförbundets arkiv Samma rum idag. Stolar och fönster finns kvar samt entrén till den kungliga logen. Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 24

25 Östra läktaren, bottenvåning. Interiör från Svenska Fotbollförbundets huvudentré. Fotografi troligtvis från sent 1930-tal. Foto: Pressfoto Arvidson, Svenska Fotbollförbundets arkiv Östra läktaren, våning 1 trappa. Interiör från Svenska Fotbollförbundets lokaler, här damfoyer. Fotografi troligtvis från sent 1930-tal. Svenska Fotbollförbundets arkiv Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 25

26 Östra läktaren, bottenvåning. Interiör från läkarrum. Fotografi troligtvis från sent 1930-tal. Foto: Pressfoto Arvidson, Svenska Fotbollförbundets arkiv Östra läktaren,bottenvåning. Bassäng för fotbollsspelarna. Ursprungligen fanns det två bassänger på detta plan. Fotografi troligtvis från sent 1930-tal. Foto: AB Text & Bilder, Svenska Fotbollsförbundets arkiv Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 26

27 Byggnadshistoria i punktform 1910 Invigning av Råsunda idrottsplats med gräsplan och läktare för 2000 besökare. Byggherre Svenska Fotbollförbundet Invigning av Råsunda stadion med gräsplan och läktare för besökare. Byggherre Svenska Fotbollförbundet. Arkitekt Sven Ivar Lind Tillbyggnad av vån. 2 trappor i östra läktaren genom att plattväggar uppförs på båda sidor om utrymmet för press. Arkitekt eventuellt Sture Frölén (signatur otydlig) Nya glaspartier på den östra läktarens båda gavlar. Arkitekt eventuellt Sture Frölén (signatur otydlig) Utökat garage under den östra läktaren Tillbyggnad av den södra och norra läktaren med nya sittplatser. Nya trappor samt nya toaletter på den norra läktarens västra gavel. Ombyggnad inför VM Arkitekt Sven Ivar Lind. Eventuellt var det under denna ombyggnadsfas som den östra läktarens lokalytor byggdes på och kompletterades med en heltäckande fasad i tre plan mot Solnavägen Två nya trapphusbyggnader vid den östra läktarens båda gavlar, dvs i vinklarna mellan östra läktaren och den södra respektive den norra läktaren. Ingenjör E. Pålskog stod för ritningarna Ombyggnad av den södra läktaren: inklädning av fasad och inredning av skollokaler och kontor. Arkitekt S. Wimmerström och O. Hagberg Inbyggnad av norra läktarens utsida mot Idrottsvägen. Arkitekt Gösta Udden och Olle Wåhlström Ombyggnad av kontorslokaler inom södra läktaren Höjning av norra och södra infartsportarna under läktarna Byte av portar i den södra läktarens fasad Ombyggnad av skollokaler till förvaltningslokaler för socialförvaltningen inom den södra läktaren Ombyggnad av toalett till kontor, inredning och ändring av lokaler för parkeringsvakter och kristidsnämnd inom den södra läktaren Ombyggnad av kontor samt nya fasta solskärmar av metall på den södra läktarens fasad Nya wc, ombyggnad av verkstad i f.d. fritidslokal, ombyggnad av lokaler för parkeringssektionen inom den södra läktaren Rivning av den västra läktaren, nybyggnad av kontorshus och höghus i dess ställ, nya handikapplatser på norra och södra läktaren m.m. Byggherre Kommanditbolaget Råsunda fotbollsstadion (C/O Skandia), arkitekt Jean-Eric Glavborn på FFNS Arkitekter AB. Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 27

28 Tillbyggnad av tre nya glasade burspråk på den östra läktarens fasad mot Solnavägen. Byggherre Kommanditbolaget Råsunda fotbollsstadion (C/O Skandia), arkitekt Jean-Eric Glavborn på FFNS Arkitekter AB Invändiga ändringar i höghuset med byte av trappa och ändring av entréutrymmen från Parkvägen samt inredning av klubblokal för AIK med ny direktingång Ombyggnad av utrymmen för press i den västra läktaren Ny förbindelsegång mellan den norra läktaren och den östra läktarens norra trapphus. Arkitekt BJP AB, Bengt Johnsson Påbyggnad med nytt läktaretage på både södra och norra läktarna. Nya fristående trapphus till båda dessa läktare för entréer till de nya etagen. Arkitekt FFNS Arkitekter i Stockholm, Jean-Eric Glavborn Ändring av den västra läktaren för press- och vipläktare diverse kompletteringar/ändringar av vvs och ventilation i norra och östra läktarna samt nya utrymmen för materialförvaltning inom den norra läktaren. Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 28

29 BYGGNADSBESKRIVNING 2011 Norra läktaren Norra läktaren från nordost. Exteriör Den norra läktaren har två läktaretager och samma utformning och konstruktion som den södra läktaren. Det undre etaget består egentligen av två sammanbyggda delar. Den nedre delen är ursprunglig, och tillkom Den övre delen av det nedre etaget byggdes till Båda dessa delar är betongkonstruktioner med pelare och gradänger av betong. Det översta etaget tillkom och har en konstruktion av betong, stål och glas och bärande pelare av stål. Limträbalkar bär det övre etagets djupa tak. Mot Idrottsvägen i norr är fasaden klädd med betongelement mellan ett synligt bärverk av betongpelare. Själva fasaden med sina betongelement kom till 1965, då det byggdes lokaler under läktaren. Väggarnas betongelement placerades då mellan de befintliga raderna av bärande betongpelare. Det befintliga promenadplanets bjälklag från 1950-talet bevarades och utgör det som idag är våning 2 trappor. Läktarens nedre etage har gavlar klädda med kopparplåt, vilket också kom till då lokalerna kom till och fasaden uppfördes Utmed långsidan mot norr står vitmålade runda metallpelare kompletterade med ett krysstag av likadana runda pelare på fasadens mitt. Det vita pelarverket har däremot tillkommit senare, sannolikt då det övre etaget tillkom Samtidigt fick det undre etaget dagens glasade väggar runt sittplatserna. Det var också då som det fristående trapphuset i öster byggdes och det sammanbyggda trapphuset i väster fick dagens utformning. Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 29

30 Fasadens fönster- och dörrindelning är fortfarande relativt intakt sedan Många av dörrpartierna ut mot Idrottsvägen har liggande träpanel, målad i en brunaktig kulör. Dessa dörrar är sannolikt uppförda 1965 då fasaden byggdes in.. I bottenvåningen finns sekundära dörrar av metall längst i väster, som leder in till ett ställverk. Många fönster består av kopplade fönster med släta, vita bågar av trä.. Flertalet av dessa är troligtvis också är från Mitt på fasaden, utmed det som idag är våning 2 trappor, finns ett parti med höga fönsterrutor med vita bågar av trä. Dessa är sannolikt utbytta efter 1965 men har samma placering som de fick då. Fönsterpartiet vetter in mot promenadplanets publika del. I bottenvåningen har vissa fönster från 1965 under senare år ersatts av mindre fönster eller biljettluckor. Från den norra läktarens östra gavel går från vån. 1 trappa en kopparklädd förbindelselänk till den östra läktarens trapphus. Förbindelselänken uppfördes På den norra läktarens nedra del, uppförd 1937, finns AIK:s supportrars hemmaplatser. Denna del kallas Norra stå, antagligen för att den från början byggdes just för ståplatser. Idag har den sittplatser. Gradängerna på denna ursprungliga delen är grundare än på läktarens övriga delar. På läktarens nedre del finns de fyra ursprungliga publika uppgångarna från 1937 kvar, två mitt på den nedre halvan och två där 1937 års läktare slutade, i bakkant. På den nedre läktarens övre halva finns de läktaruppgångar som tillkom Sittplatserna på hela nedre etage består av formgjutna plastsitsar utan rygg monterade på byglar av stål direkt på gradängerna av betong. Sittplatserna på det övre etaget består av både sits och rygg. Det översta läktaretaget är utformat på samma sätt med gradänger av betong och stålbyglar med sitsar av plast med både sits och rygg. Det översta etaget och tillhörande trapphus har i grunden samma utformning som den södra läktarens översta etage och beskrivs närmare i det avsnitt som handlar om den södra läktaren. Under den norra läktarens nedre etage är konstruktionen synlig med pelare, gradänger och trapplopp av betong, från 1937 och Det är lätt att avläsa var 1958 års konstruktion möter 1937 års. De stående I-balkarna av stål som stämpar upp det nedre etagets gradänger har troligtvis tillkommit som förstärkning då det översta läktaretaget byggdes Under läktaren finns två plan med publika utrymmen till vilka publiken kommer via entréer från Idrottsgatan i norr och sedan upp via trappor. Det övre av dessa plan är det s.k. promenadplanet som tillkom då läktaren byggdes till Båda planen rymmer försäljningsdiskar och toaletter. Mellan matcher används de publika utrymmena under läktarna för förvaring av fordon och redskap, som måste flyttas inför varje match. Under läktaren finns också inbyggda utrymmen i tre plan med verksamhetslokaler för Svenska Fotbollförbundet, vilka beskrivs nedan. Interiör De kontorslokaler som nyttjas av Svenska Fotbollförbundet består i huvudsak av längsgående korridorer med kontorsrum på den norra sidan, med fönster ut mot Idrottsvägen. Mindre rum finns också på den fönsterlösa södra sidan. Materialen är ganska enkla och genomgående sekundära av standardtyp, såsom plast- eller linoleummattor, väggar rollade med moderna färgtyper och undertak med vita undertaksplattor. De släta, vita fönstren av trä är troligtvis bevarade sedan 1965 då kontorslokalerna tillkom. Längst i väster finns lokaler för materialförvaltning i två plan som tillkom Samtidigt installerades den hiss som förbinder de två planen med materialförvaltning. Rumsdispositionen är i övrigt relativt välbevarad sedan Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 30

31 Norra läktarens friliggande trapphus vid den östra gaveln. Trapphuset och det översta etaget tillkom Norra läktarens östra gavel. Rakt fram den kopparklädda förbindelsegång som tillkom Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 31

32 Norra läktarens västra gavel med det trapphus som fick nuvarande form Till höger skymtar kontorsbyggnaden. Norra läktarens fasad. Fasaden kom till 1965 med betongelement inpassade mellan betongpelare. Dörrpartierna med liggande träpanel härrör troligtvis från Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 32

33 Norra läktaren fotograferad från den östra läktaren. Norra läktarens båda läktaretage. Närmast i bild den ursprungliga delen från Över de gula och blå skivorna den del som tillkom och överst det etage med tak som tillkom Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 33

34 Norra läktaren, östra sidan av den ursprungliga ståläktaren från närmast i bild. Norra läktaren, övre delen av det nedre etaget. Denna del tillkom Pelar och tak tillkom då det översta etaget byggdes. Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 34

35 Norra läktaren, bottenvåning under läktaren. Publik arkad med försäljningsstånd. Under den norra läktaren. Publika utrymmen med försäljningsdiskar till vänster. Rakt fram 1937 års gradängkonstruktion med pelare och trappa upp till läktaren. Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 35

36 Under den norra läktaren. Ursprunglig gradängkonstruktion med trappa upp till läktaren i möte med 1958 års gradängkonstruktion som fortsätter bakåt med ljusare betong och stöttas av stålbalkar troligtvis uppförda Norra läktaren, bottenvåning under läktaren. Publika entréer från Idrottsvägen i norr med biljettluckor samt breda lastportar. Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 36

37 Norra läktaren, våning 1 trappa. Publik arkad mitt på läktaren med ett stort fönsterparti mot Idrottsvägen. Detta promenadplan tillkom redan men byggdes in först 1965 då också kontorslokaler tillskapades. Dessa smala lokaler syns på bilden som lådor klädda med brun klinkers utmed ytterväggen mot norr. Administrativa lokaler på bottenplan. Fönster mot Idrottsvägen i norr. Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 37

38 Administrativa lokaler på vån. 1 trappa. Korridor med rum som vetter mot norr. Administrativa lokaler på vån. 1 trappa. Rum med fönster mot norr. Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 38

39 Östra läktaren Östra läktaren från sydost. Fasad mot Solnavägen. Exteriör Den östra läktaren är en betongkonstruktion med två läktaretage. Den har idag i stort samma volym som då stadion stod färdig Mot Solnavägen i öster är fasaden putsad, med en sockel av gjuten, räfflad betong och däröver troligtvis i huvudsak putsade och murade lättbetongblock eller betongelement i utfackningsväggar mellan de bärande pelarna. På bottenvåningen är fasaden över sockeln klädd med tunna fasadskivor med limmat grus/sand. Fönstren sitter i fönsterband och är utförda i trä, målade vita. På våning 1 trappa finns ursprungliga kopplade träfönster medan bottenvåningens fönster är utbytta under senare tid. Ett antal fönster på bottenvåningen har bytts mot stora butiksfönster. På våning två trappor sitter vita fönster av trä som kan härröra från 1950-talets slut då detta våningsplan eventuellt uppfördes. Bottenvåningens dörrar är sentida och utförda i aluminium. Här finns dock fyra ursprungliga läktarentréer, stängda med gallergrindar. I entréerna sitter vändkors med biljettluckor. Dessa har ursprungliga lägen och kan vara bevarade från I bottenvåningens fasad finns stora partier med betongglas, vilka sannolikt är ursprungliga eftersom dom finns med på bygglovsritningar från På den östra läktarens fasad finns också tre uppglasade burspråk med profiler av metall, samtliga från På den norra och södra gaveln sitter skyddande glasväggar. Dessa uppfördes redan 1939 i ett ramverk av profiljärn. De två trapphus som är sammanbyggda med den östra läktarens gavlar uppfördes 1957, och bevarar sin utformning sedan dess. Väggarna består av betongelement och ljusinsläpp sker i huvudsak via betongglas. Här finns dock senare tillkomna fönster och dörrar av aluminium. Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 39

40 Läktarens tak bevarar i huvudsak sin ursprungliga utformning från 1930-talet med en smäcker konstruktion av I-balkar av stål, som kan vara ursprungliga alternativt utbytta mot nya som liknar de äldre. Den östra läktarens sittplatser är från början avsedda att vara just sittplatser. Idag finns här i huvudsak formgjutna plastsitsar i olika färger och ryggar på en konstruktion av stål. På den östra läktarens övre etage finns också den kungliga logen och vip-platser, med vadderade fåtöljer. Längst upp på läktaren finns idag ett utskjutande inbyggt plan med stora perspektivfönster ut mot planen. Här sitter bl.a. säkerhetspolis och tekniker under matcherna men också vip-gäster. Detta inbyggda plan har byggt för delar av den översta rad av fönster som ursprungligen vette ut mot Solnavägen och släppte in ljus till läktarens övre delar. Till läktarens platser leder ursprungliga entréer och trappor. I de två arkader (i två plan) som finns under läktarens övre etage finns försäljningsdiskar och publika toaletter. Från läktarens södra sida leder en bred betongtrappa upp från markplan till läktaren. Här finns idag en av arenans få hissar för funktionshindrade. Interiör I den östra läktaren har Svenska Fotbollförbundet lokaler för administration, styrelse, generaldirektör, biljett- och souvenirförsäljning, konferens m.m. Här har också AIK vissa förvaringsutrymmen i källaren samt en souvenirbutik. I bottenvåningen och på våning 1 trappa, finns butiks- och verksamhetslokaler som hyrs ut externt till bl.a. Idrottskliniken och Löplabbet. Lokalerna byggdes från början för Svenska Fotbollförbundet och AIK som har suttit här sedan Förbundets huvudentré bevarar ursprunglig volym och ursprungliga trappor. På våning 1 trappa finns några ursprungliga rumssammanband och ett ursprungligt parkettgolv. Styrelserummet ligger på samma plats och här finns de ursprungliga stolarna bevarade. Även ursprungliga kopplade fönster av trä är bevarade på detta plan. I övrigt har många förändringar skett ifråga om såväl planlösningar och byggnadsdelar som ytskikt. Lokalernas material är idag enkla och oftast sekundära av standardtyp, med t.ex. plast- eller linoleummattor, rollade väggar med sentida färgtyper och undertak med vita plattor. Den östra läktaren är den enda av de ursprungliga läktarna som hade källare. Denna var från början bara delvis inredd, bl.a. med omklädningsrum, verkstäder, pannrum, utrymme för polisen samt förvaringsrum för mat och dryck. Idag brukas hela källaren genom att nya rum har tagits i anspråk och parkeringsytorna utökats successivt. Här består golv, väggar och tak ofta av målad betong, i kombination med sekundära mellanväggar och sekundära golv med linoleum- eller plastmattor, av olika åldrar. Dörrarna är också av varierad ålder, ofta relativt moderna och av både trä och metall. De målade betongytorna utgörs av den ursprungliga konstruktionen vilken i källaren är extra synlig med stora pelare och kraftiga bjälkar. Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 40

41 Östra läktarens norra del. Östra läktarens södra gavel med fönsterparti från 1939 och trapphus från Motsvarande fönsterparti och trapphus finns på den norra gaveln. Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 41

42 Östra läktaren, Svenska Fotbollförbundets entré på Solnavägen. Här finns stora ytor med betongglas som troligtvis är ursprungliga. Östra läktaren. En av de läktarentréer som har ursprunglig placering och ursprungliga vändkors. Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 42

43 Östra läktaren fotograferad från den södra. Östra läktarens nedre etage. I bakgrunden den norra läktaren. Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 43

44 Östra läktarens övre etage. I förgrunden den kungliga logen med röda, klädda och vadderade fåtöljer. Fåtöljerna får särskilda överdrag vid kungligt besök. Längst upp till höger syns den utskjutande, inbyggda volym som numera täcker stora delar fönsterraden högst upp. Under den östra läktarens övre etage finns arkader i två plan. Här den övre av dessa. Till vänster ursprunglig entré från Solnavägen. Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 44

45 Från trapporna på bilden ovan kommer man till denna ursprungliga entré från Solnavägen. Även vändkorset är ursprungligt, medan kuren av plexiglas är tillkommen i efterhand. Här säljs fortfarande biljetter vid matcher. Den nedre av det två arkaderna, med utgångar till den undre läktaretagen. Ovan till höger skymtar man den övre arkadens vita räcke. Den blå dörren till höger leder till Svenska Fotbollförbundets entréhall mot Solnavägen på bottenvåningen i läktarens mitt. Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 45

46 Östra läktaren, källare. Ursprungligen inredd del av källaren längst i söder. Metalldörren längst bort sitter i läktarens södra gavel. Här fanns ursprungligen bl.a. omklädningsrum och förvaringsutrymmen, som t.ex. kylrum. Östra läktaren, källare. Den första spelargången, som ledde rakt ut på planen, är idag blockerad med en snedställd vägg. Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 46

47 Östra läktaren, källare. Parkeringsytor. Den ursprungliga betongkonstruktionen med kraftiga pelare och balkar är väl synlig här. Östra läktaren, bottenvåning. Löplabbets butikslokal, norr om huvudentrén. Här fanns ursprungligen s.k. avklädningsrum och bad/duschrum med en stor bassäng för spelarna. Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 47

48 Östra läktaren, bottenvåning. Idrottskliniken med väntrum och mottagningsrum, söder om huvudentrén. Här fanns ursprungligen avklädningsrum, bad/duschrum med bassäng samt ett klubbrum. Svenska Fotbollförbundets huvudentré med reception. Rakt fram den dörr som leder ut till läktarens nedre etage. Till höger en ursprunglig trappa till våning 1 trappa. Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 48

49 Våning 1 trappa. Ett av få rum som bevarar ursprunglig volym. Det enda med ursprungligt parkettgolv. Våning 1 trappa. Det ursprungliga styrelserummet med bevarat styrelsebord med tillhörande stolar. På baksidan av stolarna finns plaketter med namn på de ledamöter som haft den platsen. Till höger en pardörr som leder ut till den kungliga logen. Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 49

50 Våning 1 trappa. Kontorsrum i hörnet av det norra stora utbyggda burspråket. Östra läktaren, våning 2 trappor. Det rum som ursprungligen var den enda del som var uppbyggd över våning 1 tr. Då med en balkong, idag med utbyggt burspråk. Ugången direkt ut till läktaren finns kvar via dörren till vänster, bakom den diagonala balken. Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 50

51 Interiörbild från det norra av de två trapphus som byggdes till på den östra läktarens båda gavlar år Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 51

52 Södra läktaren Södra läktaren från sydost. Exteriör Den södra läktaren har i grunden samma utformning som den norra, med två etage som uppförts , respektive Inbyggnaden av den södra läktarens fasad skedde dock några år tidigare än av den norra, redan Då får det nedre etaget en fasad som i stort ser ut som idag. Väggarna består av utfackningar murade med lättbetongblock mellan bärande betongpelare. Lättbetongblocken är sedan fogade och putsade så att de framträder som längsgående band. Fönstren är kopplade med släta, vitmålade bågar av trä. Dörrar och portar är ofta trädörrar med liggande, brunmålad panel men vissa dörrar är också av aluminium. Fönstren är troligtvis ursprungliga, d.v.s. från De dörrar som är av trä är sannolikt från 1968 medan aluminiumdörrarna är mer sentida. Över fönsterbanden sitter liggande solskyddspaneler av metall, uppförda Gavlarna är klädda med kopparplåt, från De lokalytor som finns under den södra läktarens nedre etage har också en regelrätt fasad mot norr inne under läktaren. Här är fasaden sluten med enbart överljusfönster av betongglas i rader. Även mot detta håll är fasaden murad med lättbetongblock som fogats och putsats för att se ut som bandrustik, precis som ytterfasaden mot söder. Utmed fasaden står också vitmålade runda metallpelare kompletterade med ett krysstag av likadana runda pelare på fasadens mitt, precis som vid den norra läktarens fasad. Dessa vita pelarverk har troligtvis tillkommit i efterhand, då det övre etaget byggdes Samtidigt fick det undre etaget dagens glasade väggar runt sittplatserna. Det var också då som de två fristående trapphusen vid läktarens båda gavlar uppfördes. Det översta etaget har en konstruktion av betong, stål och glas och bärande pelare av stål. Limträbalkar bär det övre etagets djupa tak. Kv. Lagern 2, Råsunda stadion. Dokumentation. Nyréns Arkitektkontor AB 52
