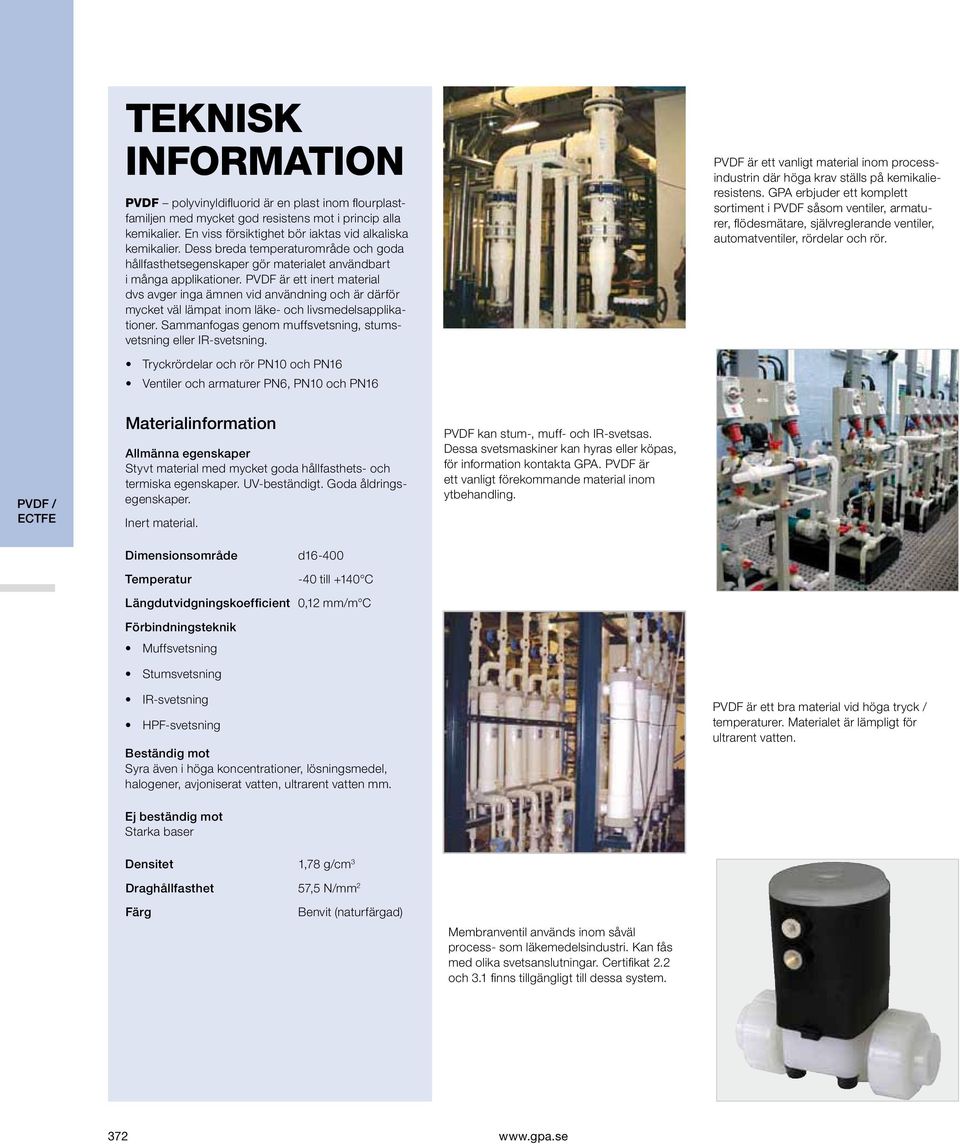

2 TEKNISK INFORMATION TEKNISK INFORMATION PVDF polyvinyldifluorid är en plast inom flourplastfamiljen med mycket god resistens mot i princip alla kemikalier. En viss försiktighet bör iaktas vid alkaliska kemikalier. Dess breda temperaturområde och goda hållfasthetsegenskaper gör materialet användbart i många applikationer. PVDF är ett inert material dvs avger inga ämnen vid användning och är därför mycket väl lämpat inom läke- och livsmedelsapplikationer. Sammanfogas genom muffsvetsning, stumsvetsning eller IR-svetsning. Tryckrördelar och rör PN10 och PN16 Ventiler och armaturer PN6, PN10 och PN16 PVDF är ett vanligt material inom processindustrin där höga krav ställs på kemikalieresistens. GPA erbjuder ett komplett sortiment i PVDF såsom ventiler, armaturer, flödesmätare, självreglerande ventiler, automat ventiler, rördelar och rör. Materialinformation Allmänna egenskaper Styvt material med mycket goda hållfasthets- och termiska egenskaper. UV-beständigt. Goda åldringsegenskaper. Inert material. Dimensionsområde d Temperatur -40 till +140 C Längdutvidgningskoefficient 0,12 mm/m C Förbindningsteknik Muffsvetsning Stumsvetsning PVDF kan stum-, muff- och IR-svetsas. Dessa svetsmaskiner kan hyras eller köpas, för information kontakta GPA. PVDF är ett vanligt förekommande material inom ytbehandling. IR-svetsning HPF-svetsning Beständig mot Syra även i höga koncentrationer, lösningsmedel, halogener, avjoniserat vatten, ultrarent vatten mm. PVDF är ett bra material vid höga tryck / temperaturer. Materialet är lämpligt för ultrarent vatten. Ej beständig mot Starka baser Densitet 1,78 g/cm 3 Draghållfasthet 57,5 N/mm 2 Färg Benvit (naturfärgad) Membranventil används inom såväl process- som läkemedelsindustri. Kan fås med olika svetsanslutningar. Certifikat 2.2 och 3.1 finns tillgängligt till dessa system. 372

3 TEKNISK INFORMATION MATERIALEGENSKAPER MATERIALEGENSKAPER Klamringsavstånd för medier med densitet 1 g/cm 3 samt gaser Rör Tryck klass PVDF PN10 d mm Klammeravstånd L i cm 20 o C 40 o C 60 o C 80 o C 100 o C 120 o C 140 o C Densitet i g/cm 2 Faktor för beräkning av klamringsavstånd 1,25 0,90 1,50 0,83 1,75 0,77 2,00 0,70 2,25 0,64 2,50 0,57 2,75 0,50 3,00 0,44 L Vid driftsdata utanför tabellen förlägges rören med kontinuerligt understöd. Detta gäller för samtliga plaster och tryckklasser. Förläggningsexempel med kontinuerligt understött rör Tryck - temperaturområde Tryck i bar PVDF PN 16 SDR 21 PVDF PN 10 SDR Temperatur o C Material Säkerhetsfaktor* * Säkerhetsfaktorn baseras på vatten och andra ofarliga medier vid en användningstid av 50 år, som motsvarar PVDF 2,2 tryckklassen gånger en säkerhetsfaktor utan att brista. För PVDF PN16 blir det 16 bar x 2,2 = 35,5 bar. De vanligast använda tryckklasserna inom industrin är PN16 och PN 10. För ytterligare teknisk infor ma tion, kontakta säljavdelningen. Besök vår nya webbplats! Hela GPAs produktsortimentet finns i en elektronisk, interaktiv katalog på vår nya webbplats,. Under fliken Produkter kan du navigera runt och se alla produkterna samt hitta mer teknisk information och dagsaktuella priser. Får du GPAs nyhetsbrev? GPAs nyhetsbrev innehåller produktnyheter och intressanta artiklar om spännande projekt som GPA levererat till. Som prenumerant på vårt nyhetsbrev håller du dig också uppdaterad på våra specialerbjudanden. Registrera dig på 373

4 TEKNISK INFORMATION ALLMÄNNA EGENSKAPER ALLMÄNNA EGENSKAPER Fördelar med PVDF Brett temperaturspektrum, hög värmeavledning Väldigt god kemisk resistens även vid höga temperaturer Bra motstånd mot UV- och gamma-strålning Hög åldringsbeständighet Utomordentlig slithållfasthet (låg friktionskoefficient) Mycket bra antifriktionsegenskaper Bra mekaniska egenskaper Utmärkta isolerande egenskaper tillsammans med mycket bra elektriska värden Flamskyddad Fysiologiskt ogiftig Bra och enkel process PVDF är en halogen och erbjuder också ett utmärkt brandskydd utan tillsatser av flamskyddsmedel. Under förbränning av PVDF uppstår bara en liten rökutveckling. Men som alla andra organiska substanser är PVDF brännbar. Löslighet PVDF-homopolymer sväller i högpolär lösning som t ex aceton och etylacetat. PVDF är en extremt ren polymer och innehåller i jämförelse med många andra plaster inga stabilisatorer, som UV-, termostabilisatorer, mjukgörare, smörjmedel eller flamskyddande tillsatser. Det är särskilt lämpligt för ultrarena vattenkonstruktioner och för transport av klara kemiska vätskor i halvledarindustri. Tack vare dess kemiska tröghet är reaktion med de flesta medier närmast omöjligt. Rör och komponenter uppfyller de höga kraven hos halvledarindustrin, t ex kan den bibehålla det specifika motståndet hos avjoniserat ultrarent vatten över 18 M /cm. PVDF erbjuder med sina egenskaper en ideal kompromiss, en kombination av en mycket enkel process och ett fördelaktig förhållande pris/prestation. Säkerhetsfaktorn på PVDF är 1,6. PVDF har i jämförelse med PTFE (Polytetraflouretyl) hög mekanisk styrka och mycket god kemisk resistens, även vid höga temperaturer. 374

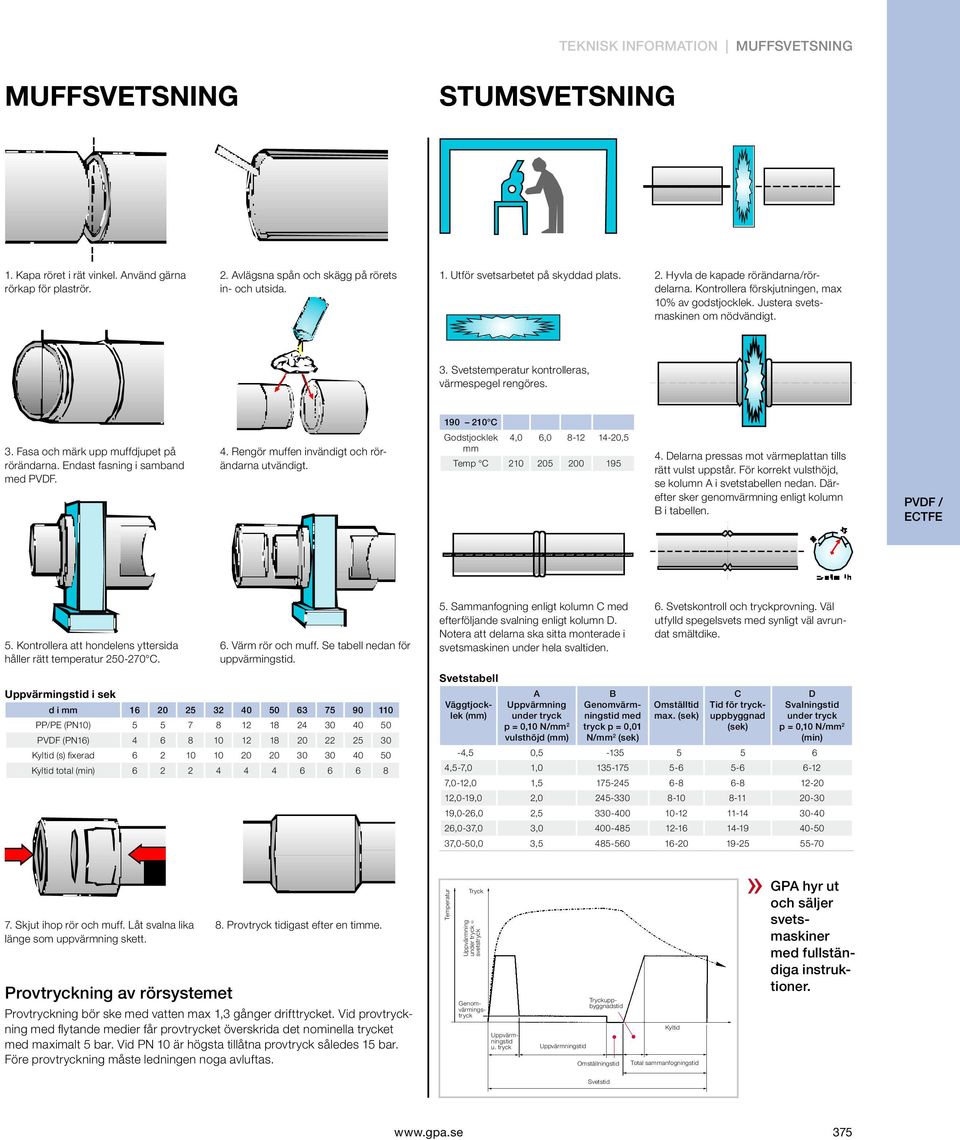

5 TEKNISK INFORMATION MUFFSVETSNING MUFFSVETSNING STUMSVETSNING 1. Kapa röret i rät vinkel. Använd gärna rörkap för plaströr. 2. Avlägsna spån och skägg på rörets in- och utsida. 1. Utför svetsarbetet på skyddad plats. 2. Hyvla de kapade rörändarna/rördelarna. Kontrollera förskjutningen, max 10% av godstjocklek. Justera svetsmaskinen om nödvändigt. 3. Svetstemperatur kontrolleras, värmespegel rengöres C 3. Fasa och märk upp muffdjupet på rörändarna. Endast fasning i samband med PVDF. 4. Rengör muffen invändigt och rörändarna utvändigt. Godstjocklek 4,0 6, ,5 mm Temp C Delarna pressas mot värmeplattan tills rätt vulst uppstår. För korrekt vulsthöjd, se kolumn A i svetstabellen nedan. Därefter sker genomvärmning enligt kolumn B i tabellen. 5. Kontrollera att hondelens yttersida håller rätt temperatur C. Uppvärmingstid i sek 7. Skjut ihop rör och muff. Låt svalna lika länge som uppvärmning skett. Provtryckning av rörsystemet 6. Värm rör och muff. Se tabell nedan för uppvärmingstid. d i mm PP/PE (PN10) PVDF (PN16) Kyltid (s) fixerad Kyltid total (min) Provtryck tidigast efter en timme. Provtryckning bör ske med vatten max 1,3 gånger drifttrycket. Vid provtryckning med flytande medier får provtrycket överskrida det nominella trycket med maximalt 5 bar. Vid PN 10 är högsta tillåtna provtryck således 15 bar. Före provtryckning måste ledningen noga avluftas. 5. Sammanfogning enligt kolumn C med efterföljande svalning enligt kolumn D. Notera att delarna ska sitta monterade i svetsmaskinen under hela svaltiden. Svetstabell Väggtjocklek (mm) A Uppvärmning under tryck p = 0,10 N/mm 2 vulsthöjd (mm) B Genomvärmningstid med tryck p = 0,01 N/mm 2 (sek) 6. Svetskontroll och tryckprovning. Väl utfylld spegelsvets med synligt väl avrundat smältdike. Omställtid max. (sek) C Tid för tryckuppbyggnad (sek) D Svalningstid under tryck p = 0,10 N/mm 2 (min) -4,5 0, ,5-7,0 1, ,0-12,0 1, ,0-19,0 2, ,0-26,0 2, ,0-37,0 3, ,0-50,0 3, Temperatur Tryck Uppvärmning under tryck = svetstryck Genomvärmingstryck Uppvärmningstid u. tryck Uppvärmningstid Tryckuppbyggnadstid Omställningstid Kyltid Total sammanfogningstid GPA hyr ut och säljer svetsmaskiner med fullständiga instruktioner. Svetstid 375

6 TEKNISK INFORMATION TRÅDSVETSNING TRÅDSVETSNING EXTRUDERSVETSNING Svetsinstruktioner trådsvetsning Varmluftssvetsning med svetspistol Det finns en rad olika modeller av svetspistoler, alla har det gemensamt att snabbt kunna värma upp luft eller andra gaser till önskad svetstemperatur. Den elektriska svetspistolen är eluppvärmd. Luften kommer från en inbyggd fläkt varifrån den strömmar genom ett värmeelement. Vid passagen över de varma glödtrådarna uppnås den önskade svetstemperaturen. Den uppvärmda luften fortsätter ut i munstycket som formar luftströmmen mot plastmaterialet som ska värmas upp (svetsas). Det finns olika principer för varmluftssvetsning. De två viktigaste är: Svetsning av hårda (styva) material med standardmunstycke. Svetsning med munstycke för trådprofiler, sk profilmunstycke. För båda svetsprinciperna är det viktigt för arbetsförloppet att förbehandlingen av såväl svetstråd (tillsatsmaterial) som grundmaterial är ordentligt gjord. En grundregel vid plastsvetsning är att de komponenter som ska sammansvetsas är absolut rena. Vid hög noggrannhet på detta område är grunden lagd för en felfri svetsning. Princip 1 Svetstråden trycks vinkelrätt ned i grundmaterialet. Luften tillförs i en vinkel på 45 och förs fram och tillbaka i svetsfogen, samt ett litet stycke upp på svetstråden. Det smälta materialet från tråden och grundmaterialet bildar en smälta. Svetstrycket är det tryck med vilket svetstråden pressas mot materialet. Extrudersvetsning med varmluft en allt vanligare svetsmetod Med det ständigt ökande användningsområdet för termoplaster inom industriella applikationer blir det allt vanligare med extrudersvetsning som sammanfogningsmetod. De flesta plastverkstäder och installatörer använder sig av teknologin och har en eller flera extrudersvetsar för att optimera sin förmåga att sammanfoga olika konstruktioner i plast. Från början utvecklades tekniken för svetsning av tankkonstruktioner. Exempel på användningsområden är invallningar av landområden eller dammar, betongskyddssystem, liner eller brunnar (se vidare kapitel Halvfabrikat) och stora rörapplikationer. De vanligaste materialen för extrudersvetsning är PP och PE men i vissa fall även PVC, PVDF och C-PVC. Namnet härstammar från extruderingsprocessen då maskinerna är uppbyggda med en sk skruvextruder. En del mindre maskiner kan istället använda sig av injektions- eller ramextruderprincip. Extrudersvetsen är utrustad med en skruv inuti extruderkammaren och en inmatning för tråd som drar in en rund tråd från en rulle. Den vanligaste drivningen är en universalmotor men vissa tillverkare erbjuder en DC-motor eller hydraulisk drivning. Tråden värms upp via flera värmekontrollerade kammare och maskinen extruderar ut en helt smält termoplaststräng som appliceras i svetszonen. Storleken på strängen bestäms av storleken på maskinen och formen på munstycket. Granulatmatade maskiner finns men används sällan pga risken för smuts och problem med gravitationen vid svetsning i upprätt läge. För att en molekylär bindning ska uppnås är en förvärmningsenhet monterad på maskinen för att producera en varmluftsstråle på svetszonen innan strängen appliceras. För att uppnå rätt kvalitet på svetsen är det viktigt att att luften som används är oljefri och fuktfri samt håller rätt temperatur. Då ges grundmaterialet rätt parameter för att kunna smälta samman med strängen. På marknaden finns maskiner som själv producerar luften och de som ansluts till externa luftkällor. Princip 2 Svetstråden trycks ner i styrröret på profilmunstycket. Nederst i munstycket värms tråden upp av den passerande luften, som fortsätter ner och värmer upp grundmaterialet. Det smälta materialet från tråd och grundmaterial bildar en smälta. Svetstrycket är ett samspel mellan det tryck med vilken svetstråden påförs och det tryck som ligger på munstyckets främre del. 376

7 TEKNISK INFORMATION PVDF-HP PVDF-HP HP-HIGH PURITY High Purity-produkter svetsas genom beröringsfri stumsvetsning, IR-svetsning. Svets metoden är helautomatiserad med komplett dokumentation och spårbarhet. Dimensioner från d Rören tvättas och packas efter produktionen i renrum klass Varje rör förpackas i plastpåse för att förhindra för oren ingar och skador under transport. Rör delar och ventiler tvättas i en helautomatiserad tvättanläggning i renrum klass 100. Kompletta rörsystem i High Purity finns i PP och PVDF. Kontakta oss för mer information om IR-svetsmaskinerna SP-110-S och SP-315-S. Helautomatiserad tillverkningsprocess i renrum Sortiment IR-installation 377

8 TEKNISK INFORMATION TRÅDSVETSNING 378

9 RÖR & RÖRDELAR 379

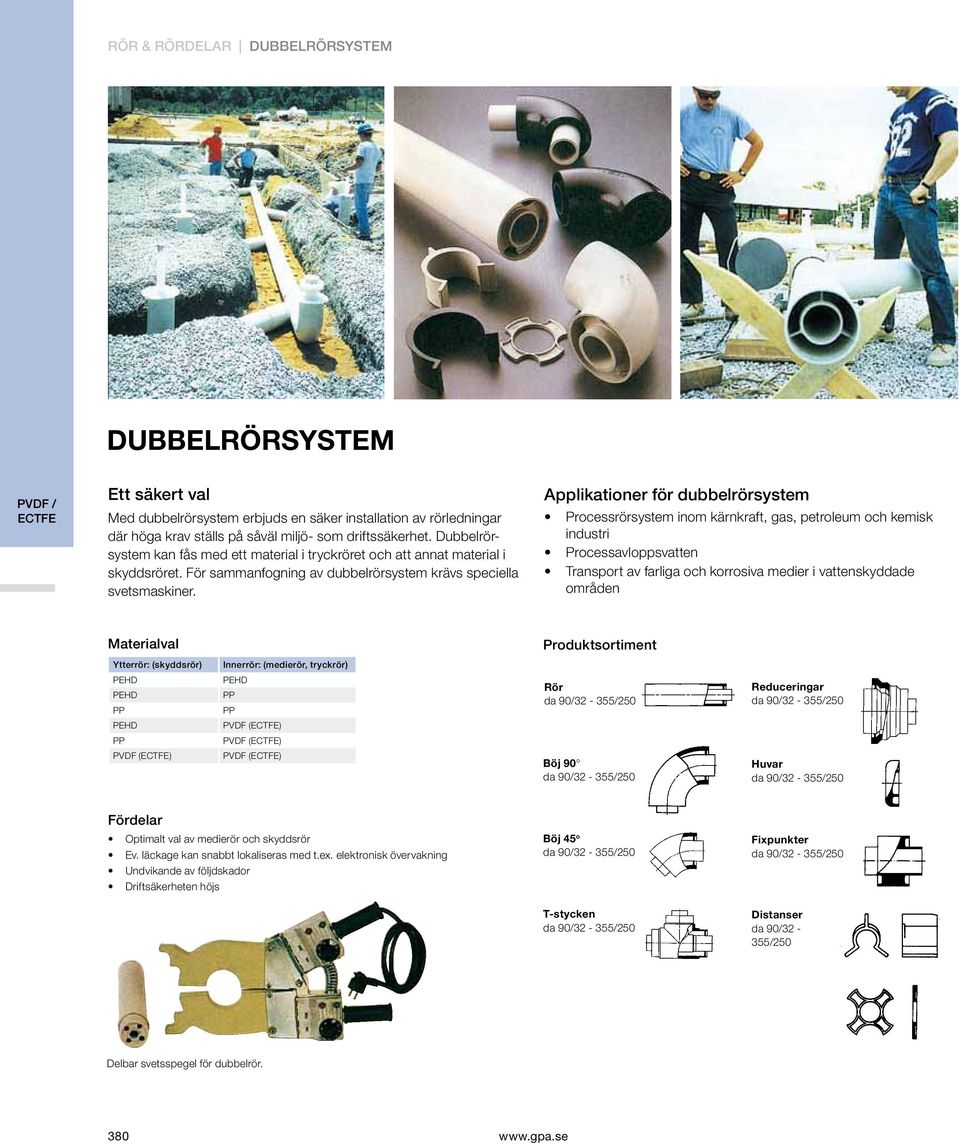

10 RÖR & RÖRDELAR DUBBELRÖRSYSTEM DUBBELRÖRSYSTEM Ett säkert val Med dubbelrörsystem erbjuds en säker installation av rörledningar där höga krav ställs på såväl miljö- som driftssäkerhet. Dubbelrörsystem kan fås med ett material i tryckröret och att annat material i skyddsröret. För sammanfogning av dubbelrörsystem krävs speciella svetsmaskiner. Applikationer för dubbelrörsystem Processrörsystem inom kärnkraft, gas, petroleum och kemisk industri Processavloppsvatten Transport av farliga och korrosiva medier i vattenskyddade områden Materialval Produktsortiment Ytterrör: (skyddsrör) Innerrör: (medierör, tryckrör) PEHD PEHD PP PEHD PP PP Rör da 90/32-355/250 Reduceringar da 90/32-355/250 PEHD PVDF () PP PVDF () PVDF () PVDF () Böj 90 da 90/32-355/250 Huvar da 90/32-355/250 Fördelar Optimalt val av medierör och skyddsrör Ev. läckage kan snabbt lokaliseras med t.ex. elektronisk övervakning Undvikande av följdskador Driftsäkerheten höjs Böj 45 o da 90/32-355/250 T-stycken da 90/32-355/250 Fixpunkter da 90/32-355/250 Distanser da 90/32-355/250 Delbar svetsspegel för dubbelrör. 380

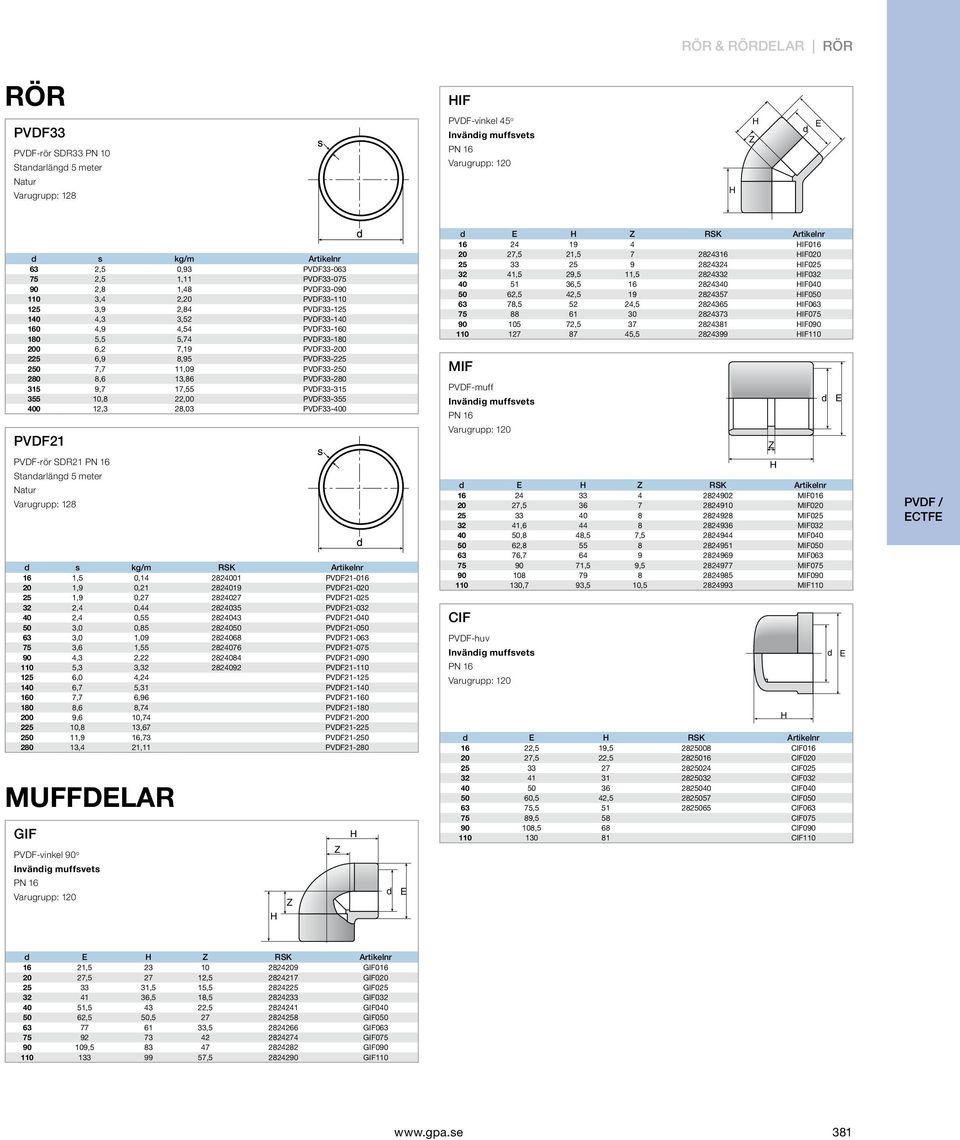

11 RÖR & RÖRDELAR RÖR RÖR HIF PVDF33 PVDF-rör SDR33 PN 10 Standarlängd 5 meter Natur Varugrupp: 128 PVDF-vinkel 45 o Invändig muffsvets PN 16 Varugrupp: 120 H Z H d E d s kg/m Artikelnr 63 2,5 0,93 PVDF ,5 1,11 PVDF ,8 1,48 PVDF ,4 2,20 PVDF ,9 2,84 PVDF ,3 3,52 PVDF ,9 4,54 PVDF ,5 5,74 PVDF ,2 7,19 PVDF ,9 8,95 PVDF ,7 11,09 PVDF ,6 13,86 PVDF ,7 17,55 PVDF ,8 22,00 PVDF ,3 28,03 PVDF PVDF21 d E H Z RSK Artikelnr HIF ,5 21, HIF HIF ,5 29,5 11, HIF , HIF ,5 42, HIF , , HIF HIF , HIF , HIF110 MIF PVDF-muff Invändig muffsvets PN 16 Varugrupp: 120 Z d E PVDF-rör SDR21 PN 16 Standarlängd 5 meter Natur Varugrupp: 128 d s kg/m RSK Artikelnr 16 1,5 0, PVDF ,9 0, PVDF ,9 0, PVDF ,4 0, PVDF ,4 0, PVDF ,0 0, PVDF ,0 1, PVDF ,6 1, PVDF ,3 2, PVDF ,3 3, PVDF ,0 4,24 PVDF ,7 5,31 PVDF ,7 6,96 PVDF ,6 8,74 PVDF ,6 10,74 PVDF ,8 13,67 PVDF ,9 16,73 PVDF ,4 21,11 PVDF MUFFDELAR GIF PVDF-vinkel 90 o Invändig muffsvets PN 16 Varugrupp: 120 H Z Z H d E d E H Z RSK Artikelnr MIF , MIF MIF , MIF ,8 48,5 7, MIF , MIF , MIF ,5 9, MIF MIF ,7 93,5 10, MIF110 CIF PVDF-huv Invändig muffsvets PN 16 Varugrupp: 120 d E H RSK Artikelnr 16 22,5 19, CIF ,5 22, CIF CIF CIF CIF ,5 42, CIF , CIF ,5 58 CIF ,5 68 CIF CIF110 H H d E d E H Z RSK Artikelnr 16 21, GIF , , GIF ,5 15, GIF ,5 18, GIF , , GIF ,5 50, GIF , GIF GIF , GIF , GIF

12 RÖR & RÖRDELAR MUFFDELAR TIF PVDF-T-stycke Invändig muffsvets PN 16 Varugrupp: 120 Z Z H d E QRNF PVDF-kraghylsa med tätningsränder Invändig muffsvets PN 16 Varugrupp: 120 E d H Sp F H d E H Z RSK Artikelnr 16 21, TIF , , TIF ,5 15, TIF ,5 18, TIF , TIF , TIF ,5 62, TIF ,5 70,5 39, TIF ,5 81, TIF TIF110 d E H Z F Sp RSK Artikelnr ,3 5, QRNF ,5 22, QRNF ,5 24,8 6, QRNF ,5 26,8 5, QRNF ,5 30 5, QRNF ,8 5, QRNF ,8 6, QRNF ,8 7, QRNF , QRNF110 Z BIF PVDF-unionskoppling Invändig muffsvets O-ring i Viton PN 16 Varugrupp: 120 d H E ODS PP/stålfläns svart Borrad PN 10/16 DIN PN 16 d20-d110mm För muffkragar Varugrupp: 062 d E H Z 1 Z 2 RSK Artikelnr 16 31,5 40 3,5 10, BIF ,5 16, BIF ,5 56,5 7,3 16, BIF ,5 7, BIF , BIF ,5 76,5 7,8 20, BIF ,5 86 8, BIF063 Z 1 Z 2 d DN D d 2 d 3 b k Antal hål Moment (Nm) RSK Artikelnr ODS ODS ODS ODS ODS ODS ODS ODS ODS125 RIF PVDF-reducering Utvändig/invändig svets PN 16 Varugrupp: 120 E d1 H Z d NIFF PVDF-övergångsnippel R-gänga Formsprutad PN 10 High Purity levereras i förslutna plastplåsar Varugrupp: 128 d d 1 E H Z RSK Artikelnr RIF , RIF RIF , RIF RIF ,5 53,5 35, RIF RIF , RIF RIF , , RIF , RIF , RIF ,5 103,5 72, RIF RIF ,5 120, RIF da(od) s L L2 SW R Artikelnr 20 1, ,5 NIFF 020-R , ,75 NIFF 025-R , NIFF 032-R , ,25 NIFF 040-R ,5 NIFF 050-R NIFF 063-R050 MIFF PVDF-muff Invändig svets Invändig gänga PN 16 Varugrupp: 120 d OD Sp l l 1 t R Artikelnr 20 3/ /2 MIFF 020-R / /4 MIFF 025-R MIFF 032-R / /4 MIFF 040-R / /2 MIFF 050-R MIFF 063-R

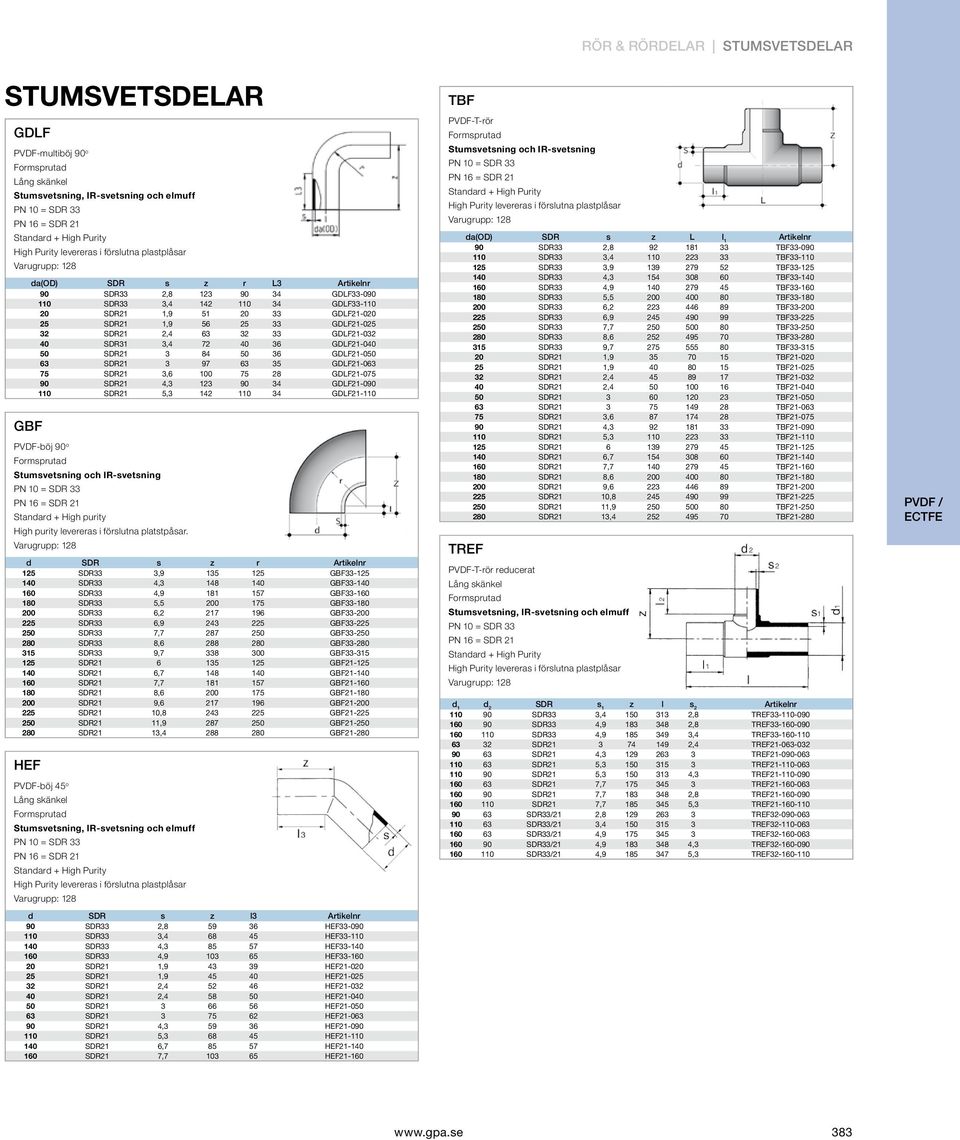

13 RÖR & RÖRDELAR STUMSVETSDELAR STUMSVETSDELAR GDLF PVDF-multiböj 90 o Formsprutad Lång skänkel Stumsvetsning, IR-svetsning och elmuff PN 10 = SDR 33 PN 16 = SDR 21 Standard + High Purity High Purity levereras i förslutna plastplåsar Varugrupp: 128 GBF da(od) SDR s z r L3 Artikelnr 90 SDR33 2, GDLF SDR33 3, GDLF SDR21 1, GDLF SDR21 1, GDLF SDR21 2, GDLF SDR31 3, GDLF SDR GDLF SDR GDLF SDR21 3, GDLF SDR21 4, GDLF SDR21 5, GDLF PVDF-böj 90 o Formsprutad Stumsvetsning och IR-svetsning PN 10 = SDR 33 PN 16 = SDR 21 Standard + High purity High purity levereras i förslutna platstpåsar. Varugrupp: 128 d SDR s z r Artikelnr 125 SDR33 3, GBF SDR33 4, GBF SDR33 4, GBF SDR33 5, GBF SDR33 6, GBF SDR33 6, GBF SDR33 7, GBF SDR33 8, GBF SDR33 9, GBF SDR GBF SDR21 6, GBF SDR21 7, GBF SDR21 8, GBF SDR21 9, GBF SDR21 10, GBF SDR21 11, GBF SDR21 13, GBF HEF PVDF-böj 45 o Lång skänkel Formsprutad Stumsvetsning, IR-svetsning och elmuff PN 10 = SDR 33 PN 16 = SDR 21 Standard + High Purity High Purity levereras i förslutna plastplåsar Varugrupp: 128 d SDR s z l3 Artikelnr 90 SDR33 2, HEF SDR33 3, HEF SDR33 4, HEF SDR33 4, HEF SDR21 1, HEF SDR21 1, HEF SDR21 2, HEF SDR21 2, HEF SDR HEF SDR HEF SDR21 4, HEF SDR21 5, HEF SDR21 6, HEF SDR21 7, HEF TBF PVDF-T-rör Formsprutad Stumsvetsning och IR-svetsning PN 10 = SDR 33 PN 16 = SDR 21 Standard + High Purity High Purity levereras i förslutna plastplåsar Varugrupp: 128 da(od) SDR s z L I 1 Artikelnr 90 SDR33 2, TBF SDR33 3, TBF SDR33 3, TBF SDR33 4, TBF SDR33 4, TBF SDR33 5, TBF SDR33 6, TBF SDR33 6, TBF SDR33 7, TBF SDR33 8, TBF SDR33 9, TBF SDR21 1, TBF SDR21 1, TBF SDR21 2, TBF SDR21 2, TBF SDR TBF SDR TBF SDR21 3, TBF SDR21 4, TBF SDR21 5, TBF SDR TBF SDR21 6, TBF SDR21 7, TBF SDR21 8, TBF SDR21 9, TBF SDR21 10, TBF SDR21 11, TBF SDR21 13, TBF TREF PVDF-T-rör reducerat Lång skänkel Formsprutad Stumsvetsning, IR-svetsning och elmuff PN 10 = SDR 33 PN 16 = SDR 21 Standard + High Purity High Purity levereras i förslutna plastplåsar Varugrupp: 128 d 1 d 2 SDR s 1 z l s 2 Artikelnr SDR33 3, ,8 TREF SDR33 4, ,8 TREF SDR33 4, ,4 TREF SDR ,4 TREF SDR21 4, TREF SDR21 5, TREF SDR21 5, ,3 TREF SDR21 7, TREF SDR21 7, ,8 TREF SDR21 7, ,3 TREF SDR33/21 2, TREF SDR33/21 3, TREF SDR33/21 4, TREF SDR33/21 4, ,3 TREF SDR33/21 4, ,3 TREF

14 RÖR & RÖRDELAR STUMSVETSDELAR QBF PVDF- Kraghylsa DIN Formsprutad Stumsvetning och IR-svetsning PN 10 = SDR 33 PN 16 = SDR 21 Standard + High Purity High Purity levereras i förslutna plastplåsar Varugrupp: 128 d SDR s Z d3 d4 h1 Artikelnr 90 SDR33 2, QBF SDR33 3, QBF SDR33 3, QBF SDR33 4, QBF SDR33 4, QBF SDR33 5, QBF SDR33 6, QBF SDR33 6, QBF SDR33 7, QBF SDR33 8, QBF SDR33 9, QBF SDR21 1, QBF SDR21 1, ,5 QBF SDR21 2, QBF SDR21 2, QBF SDR QBF SDR QBF SDR21 3, QBF SDR21 4, QBF SDR21 5, QBF SDR QBF SDR21 6, QBF SDR21 7, QBF SDR21 8, QBF SDR21 9, QBF SDR21 10, QBF SDR21 11, QBF SDR21 13, QBF ODS PP/stålfläns svart Borrad PN 10/16 DIN För stumsvetskragar PN 16 d20-d225mm PN 10 d250-d400mm Varugrupp: 062 d DN D d2 d3 b k Antal hål Moment (Nm) RSK Artikelnr ODS ODS ODS ODS ODS ODS ODS ODS ODS ODS ODS ODS ODS ODS ODS ODS ODS ODS ODS ODS ODS ODS ODS ODS630 POLY Fläns med ovala hål för PN6/10/16 och ANSI 150 lbs Material:armerad polyester Varugrupp: 062 d DN ANSI D a ki-ko min-max Hålbredd x antal hål Tjocklek Artikelnr / /14x4 14 POLY x4 15 POLY / /18x4 17 POLY / /15x4 17 POLY x4 18 POLY / x4 18 POLY x8 20 POLY x8 20 POLY /22x8 26 POLY x8 28 POLY /22x8 30 POLY225 RBF PVDF-koncentrisk reducering Formsprutad Stumsvetning och IR-svetsning PN 10 = SDR 33 PN 16 = SDR 21 Standard + High Purity High Purity levereras i förslutna plastplåsar Varugrupp: 128 d 1 d 2 SDR s 1 Z s 2 Artikelnr SDR33 3, ,7 RBF SDR33 4, ,5 RBF SDR33 4, ,4 RBF SDR33 4, ,3 RBF SDR33 6, ,9 RBF SDR33 7, ,9 RBF SDR33 7, ,9 RBF SDR33 9, ,9 RBF SDR33 9, ,7 RBF SDR21 1,9 50 1,9 RBF SDR21 2,4 50 1,9 RBF SDR21 2,4 50 1,9 RBF SDR21 2,4 55 1,9 RBF SDR21 2,4 55 1,9 RBF SDR21 2,4 55 2,7 RBF SDR ,9 RBF SDR ,9 RBF SDR ,4 RBF SDR ,4 RBF SDR ,9 RBF SDR ,4 RBF SDR ,4 RBF SDR RBF SDR21 3, RBF SDR21 3, RBF SDR21 4, RBF SDR21 4, RBF SDR21 4, ,6 RBF SDR21 5, RBF SDR21 5, ,3 RBF SDR21 6, RBF SDR21 6, ,3 RBF SDR21 7, ,3 RBF SDR21 7, ,7 RBF SDR21 10, ,7 RBF SDR21 11, ,7 RBF SDR21 11, ,8 RBF RBSF PVDF-reducering, kapningsbar Formsprutad Stumsvetsning och IR-svetsning PN 10 = SDR 33 PN 16 = SDR 21 Standard + High Purity High Purity levereras i förslutna plastplåsar Varugrupp: 128 d 1 xd 2 SDR s 1 l s 2 Artikelnr 110x63 SDR33 3, RBSF x110 SDR33 4,9 85 3,4 RBSF x160 SDR33 6,9 97 4,9 RBSF x225 SDR33 9, ,9 RBSF x16 SDR ,9 RBSF x63 SDR21 5, RBSF

15 RÖR & RÖRDELAR GÄNGADE RÖRDELAR CEF PVDF-huv Formsprutad Lång skänkel Stumsvetsning, IR-svetsning och elmuff PN 10 = SDR 33 PN 16 = SDR 21 Standard + High Purity High Purity levereras i förslutna plastplåsar Varugrupp: 128 d SDR s Z I Artikelnr 90 SDR33 2, CEF SDR33 3, CEF SDR21 1, CEF SDR21 1, CEF SDR21 2, CEF SDR21 2, CEF SDR CEF SDR CEF SDR21 3, CEF SDR21 4, CEF SDR21 5, CEF SAN-PVDF PVDF-sanitärkoppling Utvändig svets För stumsvets och IR-svets PN 16 Maskinbearbetad Varugrupp: 128 d l l1 l2 d1 d2 s Artikelnr ,8 50,5 18,1 1,9 SAN-PVDF ,8 50,5 22,4 1,9 SAN-PVDF ,8 50,5 28,5 2,4 SAN-PVDF ,8 64,0 38,4 2,4 SAN-PVDF ,8 64,0 44,2 3,0 SAN-PVDF ,8 77,5 60,3 3,0 SAN-PVDF-063 TC-CLAMP Klämma för sanitärkoppling 2-delad Varugrupp: 066 BEF PVDF-union Formsprutad Lång skänkel Stumsvetning, IR-svetsning och elmuff O-ring i VITON (PTFE mot förfrågan) PN 10 = SDR 33 PN 16 = SDR 21 Standard + High Purity High Purity levereras i förslutna plastplåsar Varugrupp: 128 d s Z E Artikelnr 20 1, BEF , BEF , BEF , ,5 BEF BEF BEF , BEF NIFF PVDF-övergångsnippel R-gänga Formsprutad PN 10 High Purity levereras i förslutna plastplåsar Varugrupp: 128 da(od) s L L2 SW R Artikelnr 20 1, ,5 NIFF 020-R , ,75 NIFF 025-R , NIFF 032-R , ,25 NIFF 040-R ,5 NIFF 050-R NIFF 063-R050 TC-Packning Diameter fläns För PP-SAN d Artikelnr 50,5 d20-32mm K P 64,0 d40-50mm K P 77,5 d63mm K P Packning för sanitärkoppling Material, se nedan Viton mot förfrågan Varugrupp: 066 Diameter fläns För PP-SAN d Material Artikelnr 50,5 d20-32mm EPDM ,0 d40-50mm EPDM ,5 d63mm EPDM ,5 d20-32mm PTFE/EPDM ,0 d40-50mm PTFE/EPDM ,5 d63mm PTFE/EPDM GÄNGADE RÖRDELAR MFF PVDF-muff Invändig gänga Större dimensioner mot förfrågan Varugrupp: 474 RIFF PVDF-övergång R-gänga Formsprutad PN 10 High Purity levereras i förslutna plastplåsar Varugrupp: 128 da(od) s L L2 SW R Artikelnr 20 1, ,5 RIFF 020-R , ,75 RIFF 025-R , RIFF 032-R , ,25 RIFF 040-R ,5 RIFF 050-R RIFF 063-R050 GFF PVDF-vinkel 90 o Invändig gänga i båda ändar Större dimensioner mot förfrågan Varugrupp: 474 Inv. gäng Artikelnr 1/8 MFF R006 1/4 MFF R008 3/8 MFF R010 1/2 MFF R015 3/4 MFF R020 G/inv. gäng i båda ändar Artikelnr 1/8 GFF R006 1/4 GFF R008 3/8 GFF R010 1/2 GFF R

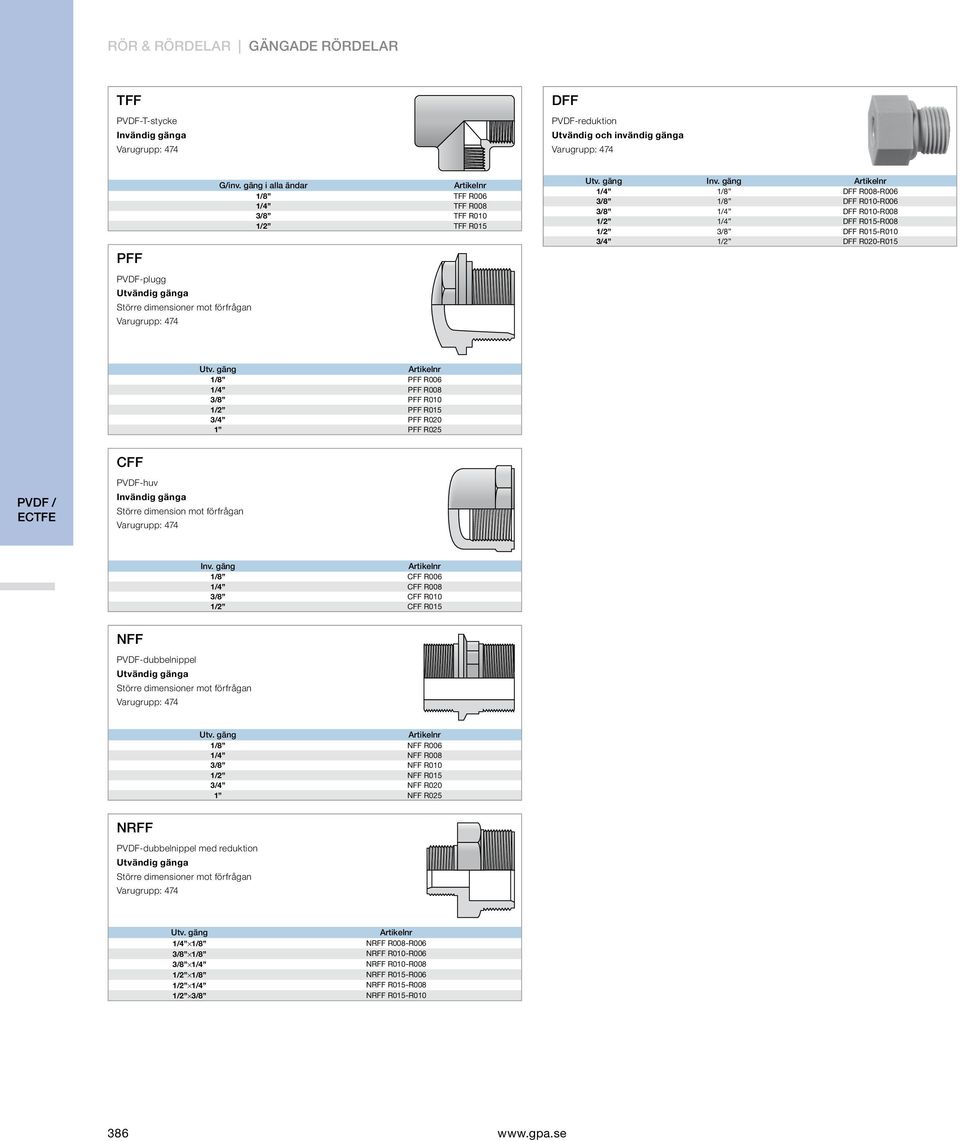

16 RÖR & RÖRDELAR GÄNGADE RÖRDELAR TFF PVDF-T-stycke Invändig gänga Varugrupp: 474 DFF PVDF-reduktion Utvändig och invändig gänga Varugrupp: 474 PFF PVDF-plugg Utvändig gänga Större dimensioner mot förfrågan Varugrupp: 474 G/inv. gäng i alla ändar Artikelnr 1/8 TFF R006 1/4 TFF R008 3/8 TFF R010 1/2 TFF R015 Utv. gäng Inv. gäng Artikelnr 1/4 1/8 DFF R008-R006 3/8 1/8 DFF R010-R006 3/8 1/4 DFF R010-R008 1/2 1/4 DFF R015-R008 1/2 3/8 DFF R015-R010 3/4 1/2 DFF R020-R015 Utv. gäng Artikelnr 1/8 PFF R006 1/4 PFF R008 3/8 PFF R010 1/2 PFF R015 3/4 PFF R020 1 PFF R025 CFF PVDF-huv Invändig gänga Större dimension mot förfrågan Varugrupp: 474 Inv. gäng Artikelnr 1/8 CFF R006 1/4 CFF R008 3/8 CFF R010 1/2 CFF R015 NFF PVDF-dubbelnippel Utvändig gänga Större dimensioner mot förfrågan Varugrupp: 474 Utv. gäng Artikelnr 1/8 NFF R006 1/4 NFF R008 3/8 NFF R010 1/2 NFF R015 3/4 NFF R020 1 NFF R025 NRFF PVDF-dubbelnippel med reduktion Utvändig gänga Större dimensioner mot förfrågan Varugrupp: 474 Utv. gäng Artikelnr 1/4 1/8 NRFF R008-R006 3/8 1/8 NRFF R010-R006 3/8 1/4 NRFF R010-R008 1/2 1/8 NRFF R015-R006 1/2 1/4 NRFF R015-R008 1/2 3/8 NRFF R015-R

17 HAND VENTILER 387

18 HAND VENTILER KULVENTIL 2-VÄGS TYP VKD INDUSTRI KULVENTIL 2-VÄGS TYP VKD INDUSTRI VKDUALBLOCK d16 d110 den senaste tekniken inom kulventiler i termoplast VKD är en robust och kraftig industrikulventil för installation där höga krav ställs. Enkel montering och många tillbehör gör ventilen synnerligen flexibel. Dual Block har en unik patenterad konstruktion för att öka säkerheten och användarvänligheten. VKD-ventilen har imponerande prestanda och innehåller flera nytänkanden och förbättringar mot traditionella ventiler. Finns i dimensionerna d16 d110. Montagefläns + adapter PowerQuick enligt ISO 5211 (option) Ergonomiskt handtag (låsbart, option) Robust kraftöverföring spindel/kula. Spindeltätning med dubbla O-ringar i EPDM- eller Viton-gummi Fasta säten, en sida av ventilen är demonterbar under fullt tryck Dual Block, låsning av överfallsmuttrar, samt ögla för tag -märkning Robust ventilhus, anpassat för industriell användning, PN16 Ventilfästen syrafast eller mässing (option) 388

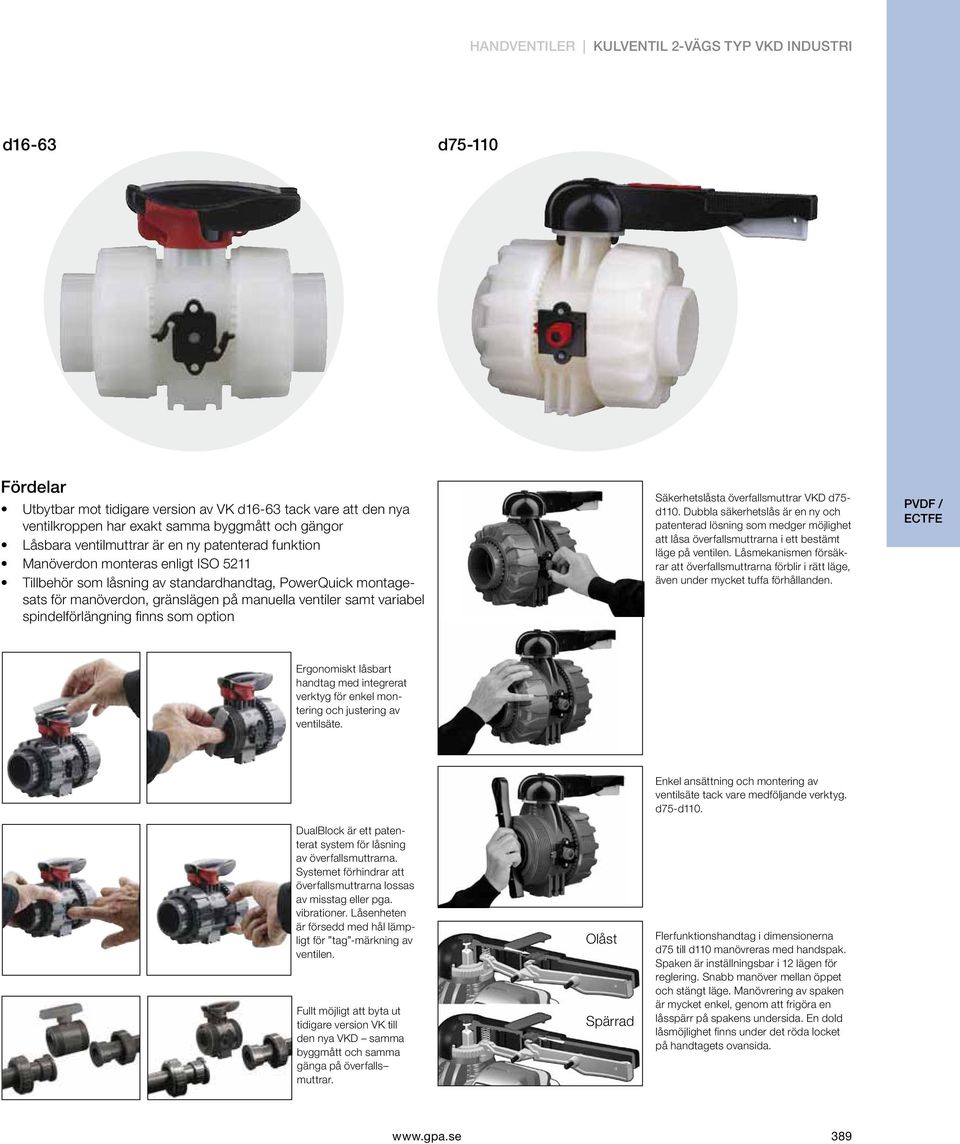

19 HAND VENTILER KULVENTIL 2-VÄGS TYP VKD INDUSTRI d16-63 d Fördelar Utbytbar mot tidigare version av VK d16-63 tack vare att den nya ventilkroppen har exakt samma byggmått och gängor Låsbara ventilmuttrar är en ny patenterad funktion Manöverdon monteras enligt ISO 5211 Tillbehör som låsning av standardhandtag, PowerQuick montagesats för manöverdon, gränslägen på manuella ventiler samt variabel spindelförlängning finns som option Säkerhetslåsta överfallsmuttrar VKD d75- d110. Dubbla säkerhetslås är en ny och patenterad lösning som medger möjlighet att låsa överfalls muttrarna i ett bestämt läge på ventilen. Låsmekanismen försäkrar att överfallsmuttrarna förblir i rätt läge, även under mycket tuffa förhållanden. Ergonomiskt låsbart handtag med integrerat verktyg för enkel montering och justering av ventilsäte. Enkel ansättning och montering av ventilsäte tack vare medföljande verktyg. d75-d110. DualBlock är ett patenterat system för låsning av överfallsmuttrarna. Systemet förhindrar att överfallsmuttrarna lossas av misstag eller pga. vibrationer. Låsenheten är försedd med hål lämpligt för tag -märkning av ventilen. Fullt möjligt att byta ut tidigare version VK till den nya VKD samma byggmått och samma gänga på överfalls muttrar. Olåst Spärrad Flerfunktionshandtag i dimensionerna d75 till d110 manövreras med handspak. Spaken är inställningsbar i 12 lägen för reglering. Snabb manöver mellan öppet och stängt läge. Manövrering av spaken är mycket enkel, genom att frigöra en låsspärr på spakens undersida. En dold låsmöjlighet finns under det röda locket på handtagets ovansida. 389

20 HAND VENTILER KULVENTIL 2-VÄGS TYP VKD INDUSTRI Tekniska data VKD Max vridmoment d16-63 Max vridmoment d Nm /8 1/2 3/ / / d G Nm d PN Arbetstryck C bar Arbetstemperatur ( C) d16-63 Tryckförlust 1 Bar l/min DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 DN 65 DN 80 DN 100 Flöde (l/min) 0,1 d ,01 0,001 Flödeskarakteristik Kv 100-värde d DN kv Kv 100= Flöde i liter/min vatten, vid 20 C och 1 bars tryckfall över ventilen. 390

21 HAND VENTILER KULVENTIL 2-VÄGS TYP VKD INDUSTRI VKDIF-V PVDF-kulventil Invändig svets PN 16 VITON/PTFE Varugrupp: 120 d DN Z H H1 E B C RSK Artikelnr , VKDIF-V VKDIF-V VKDIF-V ,5 85 VKDIF-V ,5 108 VKDIF-V VKDIF-V VKDIF-V VKDIF-V VKDIF-V VKDIF-V-110 VKDDF-V PVDF-kulventil Utvändig svets PN 16 VITON/PTFE Varugrupp: 120 d DN L H H1 E B C Artikelnr VKDDF-V VKDDF-V ,5 85 VKDDF-V ,5 108 VKDDF-V VKDDF-V VKDDF-V VKDDF-V VKDDF-V VKDDF-V-110 VKDOF-V PVDF-kulventil Flänsad PN 10/16 DIN PN 16 VITON/PTFE Varugrupp: 120 Q/VKDIF PVDF-krage Passande kulventil VKD och TK Invändig svets Varugrupp: 120 d Artikelnr 16 Q/VKDIF Q/VKDIF Q/VKDIF Q/VKDIF Q/VKDIF Q/VKDIF Q/VKDIF Q/VKDIF Q/VKDIF Q/VKDIF110 Q/VKDDF PP-krage Passande kulventil VKD och TK Utvändig svets Varugrupp: 120 E/VKDIF d Artikelnr 20 Q/VKDDF Q/VKDDF Q/VKDDF Q/VKDDF Q/VKDDF Q/VKDDF Q/VKDDF Q/VKDDF Q/VKDDF110 PVDF-mutter Passande kulventil VKD Varugrupp: 120 d Artikelnr E/VKDIF E/VKDIF E/VKDIF E/VKDIF E/VKDIF E/VKDIF E/VKDIF E/VKDIF E/VKDIF110 d DN H H1 B C F f Artikelnr VKDOF-V VKDOF-V , VKDOF-V , VKDOF-V VKDOF-V VKDOF-V VKDOF-V VKDOF-V VKDOF-V

22 HAND VENTILER KULVENTIL 3-VÄGS TYP TK INDUSTRI KULVENTIL 3-VÄGS TYP TK INDUSTRI TK är en 3-vägs kulventil för industriellt bruk, där erfarenhet och den senaste tekniken möts. Ventilen är utrustad med fasta säten, låsbart handtag och integrerad montagefläns. Multifunktionshandtag Den integrerade formsprutade montageflänsen, placerad under handtaget, har åtta låsningslägen. De olika lägena kan enkelt justeras genom att trycka ner den röda säkerhetsspärren och vrida handtaget. I handtaget finns ett verktyg för att justera de tre sätestätningarna. Inga andra verktyg erfordras för en läckagefri justering. Handtaget är låsbart. Montagefläns Ventilkroppen har en integrerad montagefläns. Denna övre fläns är borrad enligt ISO 5211 standard (F04, F05 och F07). TK ventiler kan därför enkelt förses med manöverdon. En adapter, PowerQuick, krävs mellan ventil och manöverdon. Låsbar sätesring. En sida av ventilen är demonterbar under fullt tryck. Dubbel spindeltätning Ventilhus Ventilhuset till TK är från början konstruerat så det är enkelt att demontera ventilen från ett rörsystem. Lossa helt enkelt de tre överfallsmuttrarna och lyft ut ventilhuset från rörsystemet. Tryckklass: 16 bar vid +25 C. Flytande kula (L- och T-borrad) Stöd för spindel och kula TK-ventilen är utrustad med fyra PTFEsäten för självcentrering av ventilkulan. Konstruktionen av ventilkulans stöd och säte minskar friktionen och reducerar därmed vridmomentet på spindeln. Den dubbeltätade spindeln är maskinbearbetad med små toleranser för att säkerställa problemfri drift. Ventilhållare TK-ventilens hus har en formsprutad och integrerad hållare för fastspänning. PTFE-sätestätningar med o-ringsstöd i EPDM eller Viton 392

23 HAND VENTILER KULVENTIL 3-VÄGS TYP TK INDUSTRI Tekniska data TK Arbetstryck C bar Max vridmoment Nm Arbetstemperatur ( o C) d DN TKIF-V PVDF-kulventil Invändig svets 3-vägs, T-borrad kula VITON/PTFE PN 16 Varugrupp: 120 d DN E H H1 Z Artikelnr TKIF-V TKIF-V TKIF-V TKIF-V , ,5 TKIF-V TKIF-V , ,5 TKIF-V-063 TKLF-V PVDF-kulventil Invändig svets 3-vägs, L-borrad kula VITON/PTFE PN 16 Varugrupp: 120 d DN E H H1 Z Artikelnr TKLF-V TKLF-V TKLF-V TKLF-V , ,5 TKLF-V TKLF-V , ,5 TKLF-V = 10 bar = 16 bar Funktionsbeskrivning T-borrad kula Fördelningsfunktion Blandningsläge Avstängt läge Funktionsbeskrivning L-borrad kula Fördelningsläge 393

24 HAND VENTILER VRIDSPJÄLLVENTIL TYP FK INDUSTRI VRIDSPJÄLLVENTIL TYP FK INDUSTRI Robust vridspjäll för industriell användning. Används för gas och vätskor som avstängningsventil och för reglering. Hus med anpassningsbar hålbild för inspänning mellan flänsar i både plast och metallrörsystem. Ventilhus i glasförstärkt PP resistent mot UVstrålning. Liner i EPDM eller Viton beroende på applikation. Finns i dimensionerna d 50 - d 315. För att låsa ventilen i önskat läge, för låsknappen mot handspakens centrum. d50-63 För att låsa ventilen i önskat läge, rotera locket på handspakens ovansida och för knappen över markeringen FREE. d FK LUG Med denna version av vridspjäll kan man fixera bultarna direkt i ventilen t ex vid avslutning på ett rör. Ventilen tål tryck från båda riktningarna. FK LUG tillverkas med integrerade gänginsatser i syrafast stål. Dimensionsområde d Tryckklass 10 bar vid 20 C Fördelar Ventilhus utformat att förhindra överspänning av flänstätning Låsbart ergonomiskt handtag som kan positioneras i 10 fasta graderade lägen ISO 5211 montagefläns (option) Möjlig att montera som stoppventil exempelvis på tank (luggat utförande) Utbytbar spjällblad och liner Byggmått enligt DIN 3202 UV-resistent hus FK RF Med RF-kit kan handspaken låsas i steglös position mellan Används där finreglering av flödet önskas. 394

25 HAND VENTILER VRIDSPJÄLLVENTIL TYP FK INDUSTRI Installation av FK-vridspjäll Innan installation av vridspjäll är det viktigt att kontrollera frigång av ventilklaffen i rör eller flänsar. Om ventilklaffen inte har frigång så kan vridspjället inte manövreras (öppnas/stängas) korrekt. I vissa fall är det då nödvändigt att fasa ur kragarna eller flänsarna. Alternativt QBSM eller QBSE. Se tabell. Där inget α eller K anges behövs ingen åtgärd Tips! Montera ventil med öppen klaff. d DN I min d DN SDR 17 PN 10 PE 100 PN 6 PE 80 PN 6 PP SDR 11 PN 16 PE 100 PN 10 PE 80 PN 10 PP Stumsvetsning SDR 7, 4 PN 25 PE 100 PN 16 PE 80 PN 16 PP SDR 11 PN16 SDR 17 PN10 PN 6-10 PP Muffsvetsning FK d 50 FK d 50 FK d 50 FK d 50 FK d 50 FK d FK d 63 FK d 63 FK d 63 FK d 63 FK d 63 FK d FK d 75 FK d 75 FK d 75 FK d 75 FK d 75 FK d FK d 90 FK d 90 FK d 90 K =10 = 35 FK d 90 FK d 90 FK d FK d 110 FK d 110 FK d 110 K =15 = FK d 110 FK d 110 FK d 110 FK d FK d 140 FK d 140 FK d 140 K =20 = 30 FK d FK d 160 FK d 160 K =60 = FK d 225* FK d 225 K =35 = 20 K =55 = FK d 225* FK d 225 K =50 = FK d 280 FK d 280 K =35 =25 K =56 = FK d 280 FK d 280 K =13 =15 K =30 = FK d 315 FK d 315 K =38 =20 K =54 =25 FK d 160 K =30 = 30 FK d 225 K =60 = 28 FK d 225 K =55 = 20 FK d 280 K =61 = 30 FK d 280 K =42 = 30 FK d 315 K =64 = 30 PN PVDF FK d 110 FK d 110 FK d 110 FK d 160 K =35 = 20 FK d 225 K =40 = 15 FK d 280 K =35 = 25 FK d 315 K =50 = 25 * Specialkrage QBSM alternativt QBSE, kontakta GPA. Bultdimensioner vid installation d DN L min Nm* M16 x M16 x M16 x M16 x M16 x M16 x M20 x M20 x M20 x M20 x d DN J P T Q F F /9 50/70 F05/F F F F F F /17 125/140 F12/F /17 125/140 F12/F * Åtdragningsmoment 395

26 HAND VENTILER VRIDSPJÄLLVENTIL TYP FK INDUSTRI Tekniska data FK Arbetstryck 10 bar 1 0,1 0,01 0,001 Nm C Bar 16 d d d Tryckförlust Max vridmoment l/min DN 40 DN 50 DN 65 DN 80 DN 100 DN DN 150 DN 200 DN 250 DN d 300 DN % Flöde Flöde i l/min Arbetstemperatur ( C) % Öppningsvinkel FKOF PVDF-vridspjäll Hus Glasfylld PP, UV-skyddat VITON-liner, EPDM mot förfrågan Klaff PVDF DN PN 10 DN300 PN 8 Max temperatur, se tekniska data. Låsbart handtag i flera lägen. Luggad version med ingjutna invändiga gängor i bulthål mot förfrågan Montage av manöverdon enligt ISO 5211 Kontrollera frigång av spjällblad i kraghylsa före montage Varugrupp: 126 d DN PN A B2 B3 C C1 Artikelnr VITON FKOF-V FKOF-V FKOF-V FKOF-V FKOF-V FKOF-V FKOF-V FKOF-V-225 FKOF/RM PVDF-vridspjäll Hus Glasfylld PP, UV-skyddat VITON-liner (EPDM, NBR mot förfrågan) Klaff PVDF DN PN 10 DN300 PN 8 Max temperatur, se tekniska data. Påmonterad snäckväxel Luggad version med ingjutna invändiga gängor i bulthål mot förfrågan Montage av manöverdon enligt ISO 5211 Kontrollera frigång av spjällblad i kraghylsa före montage Varugrupp: 126 d DN PN A B2 B5 B6 G1 G2 Artikelnr VITON FKOF/RM-V FKOF/RM-V FKOF/RM-V FKOF/RM-V FKOF/RM-V FKOF/RM-V FKOF/RM-V FKOF/RM-V-315 Flödeskarakteristik Kv 100-värde d DN kv Kv 100= Flöde i liter/min vatten, vid 20 C och 1 bars tryckfall över ventilen. 396

27 HAND VENTILER MEMBRANVENTIL TYP VM MEMBRANVENTIL TYP VM Fördelen med en membranventil mot andra typer av ventiler är enkel funktion och utformning. Membranventiler används för reglering av gaser och vätskor och är klart lämplig vid förorenade och slitande medier. Ventilen kan monteras i alla positioner. Tryckslag i rörledningar elimineras vid användning av membranventiler. Ett annat känne tecken för membranventiler är det höga antalet manövreringar de klarar. Tekniska data VM Arbetstryck C bar Arbetstemperatur ( o C) Tryckförlust Bar 1 DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 DN 65 DN 80 DN 100 0,1 0,01 Fördelar Underhållsfritt manöverdon Ickestigande handratt Lågfriktionslager i Delrin Optisk indikering standard Metalliska gänginsatser integrerade i ventilhuset Smutsavvisande yttre utformning Få reservdelar Högt Kv 100-värde, lågt tryckfall Kompakt design Robust överdel i glasförstärkt PP Grupperade storlekar, endast 5 membranstorlekar Lätt ombyggbar till automatventil Membranventiler kan förses med följande tillbehör Elektriska gränslägen Momentbegränsare i handtag Låsbart handtag Olje- och fettfritt utförande 0, Flöde i l/min Flödeskarakteristik Kv 100-värde d DN k v Kv 100= Flöde i liter/min vatten, vid 20 C och 1 bars tryckfall över ventilen. Reservdelsförteckning Pos. Beteckning Material 1 Handratt PPG 2 Ventilöverdel PPG 3 Lager POM 4 Bussning Mässing 5 Spindel Tryckplatta PAMxD6 7 Låsring Rostfritt stål 8 Membran EPDM, VITON och PTFE 9 Ventilhus PP 10 Bricka Varmförz. stål 11 Bult Varmförz. stål 12 Huv PE Reservdelsbeställning: Ex. Best. nr Pos. 8/VMDM

28 HAND VENTILER MEMBRANVENTIL TYP VM VMDF PVDF-membranventil Utvändig svets Membran enligt tabell nedan PN 10 Överdel i PPG Optisk indikering Låsbar handratt som alternativ Kompakt design Grupperade storlekar, 5 st membranstorlekar Speciellt lämplig vid trögflytande och smutsiga medier Lätt ombyggbar till automatventil Varugrupp: 122 d DN Membran B B1 H h H1 L Artikelnr EPDM VMDF-E EPDM VMDF-E EPDM VMDF-E EPDM VMDF-E EPDM VMDF-E EPDM VMDF-E EPDM VMDF-E EPDM VMDF-E EPDM VMDF-E PTFE VMDF-P PTFE VMDF-P PTFE VMDF-P PTFE VMDF-P PTFE VMDF-P PTFE VMDF-P PTFE VMDF-P PTFE VMDF-P PTFE VMDF-P VITON VMDF-V VITON VMDF-V VITON VMDF-V VITON VMDF-V VITON VMDF-V VITON VMDF-V VITON VMDF-V VITON VMDF-V VITON VMDF-V-110 VMOF PVDF-membranventil Flänsad PN 10/16 DIN Membran enligt tabell nedan PN 10 Överdel i PPG Optisk indikering Låsbar handratt som alternativ Kompakt design Grupperade storlekar, 5 st membranstorlekar Speciellt lämplig vid trögflytande och smutsiga medier Lätt ombyggbar till automatventil Varugrupp: 122 d DN Membran B B1 H H1 I F Artikelnr EPDM VMOF-E EPDM VMOF-E EPDM VMOF-E EPDM VMOF-E EPDM VMOF-E EPDM VMOF-E EPDM VMOF-E EPDM VMOF-E EPDM VMOF-E PTFE VMOF-P PTFE VMOF-P PTFE VMOF-P PTFE VMOF-P PTFE VMOF-P PTFE VMOF-P PTFE VMOF-P PTFE VMOF-P PTFE VMOF-P VITON VMOF-V VITON VMOF-V VITON VMOF-V VITON VMOF-V VITON VMOF-V VITON VMOF-V VITON VMOF-V VITON VMOF-V VITON VMOF-V-110 VMUIF PVDF-membranventil Invändig svets med union Membran enligt tabell nedan PN 10 Överdel i PPG Optisk indikering Låsbar handratt som alternativ Kompakt design Grupperade storlekar, 5 st membranstorlekar Speciellt lämplig vid trögflytande och smutsiga medier Lätt ombyggbar till automatventil Varugrupp: 122 d DN Membran B B 1 H H1 L B R 1 Artikelnr EPDM VMUIF-E EPDM VMUIF-E EPDM VMUIF-E EPDM VMUIF-E EPDM VMUIF-E EPDM VMUIF-E PTFE VMUIF-P PTFE VMUIF-P PTFE VMUIF-P PTFE VMUIF-P PTFE VMUIF-P PTFE VMUIF-P VITON VMUIF-V VITON VMUIF-V VITON VMUIF-V VITON VMUIF-V VITON VMUIF-V VITON VMUIF-V
