Välkommen till. BACnet introduktion. 2 april Jan Risén Fläkt Woods. BACnet grundkurs 2/Inledning/Jan Risén Sid 1

Storlek: px
Starta visningen från sidan:

Download "Välkommen till. BACnet introduktion. 2 april 2008. Jan Risén Fläkt Woods. BACnet grundkurs 2/Inledning/Jan Risén Sid 1"

Transkript

1 Välkommen till BACnet introduktion 2 april 2008 Jan Risén Fläkt Woods BACnet grundkurs 2/Inledning/Jan Risén Sid 1

2 BACnet är ett standarprotokoll speciellt utvecklat för byggnadsautomation. Och? BACnet grundkurs 2/Inledning/Jan Risén Sid 2

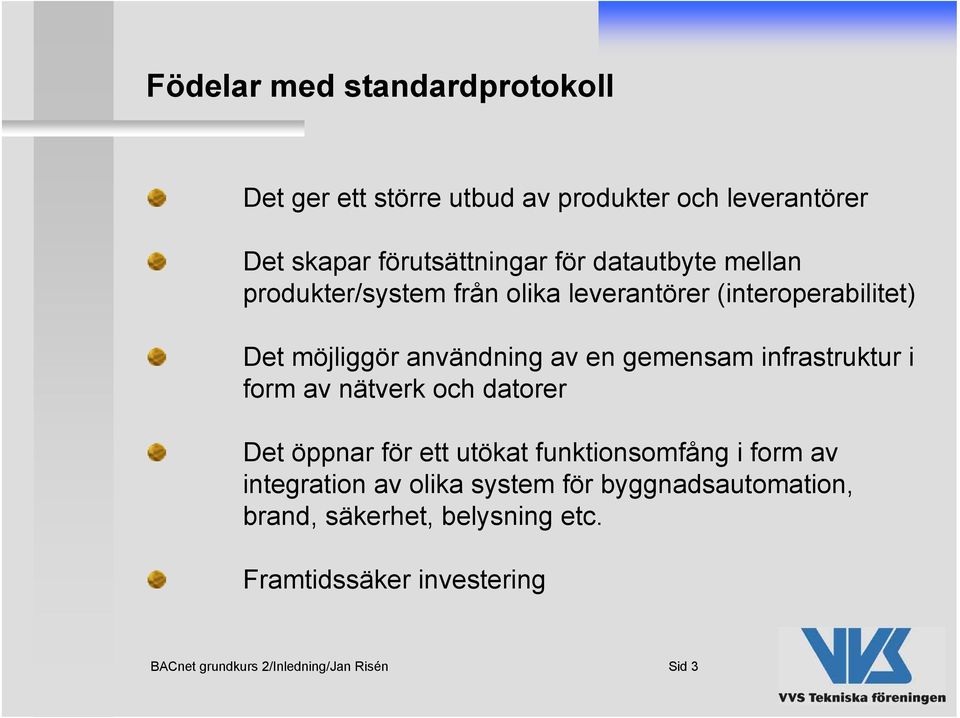

3 Födelar med standardprotokoll Det ger ett större utbud av produkter och leverantörer Det skapar förutsättningar för datautbyte mellan produkter/system från olika leverantörer (interoperabilitet) Det möjliggör användning av en gemensam infrastruktur i form av nätverk och datorer Det öppnar för ett utökat funktionsomfång i form av integration av olika system för byggnadsautomation, brand, säkerhet, belysning etc. Framtidssäker investering BACnet grundkurs 2/Inledning/Jan Risén Sid 3

4 Fördelar med standardprotokoll Jämför vad standardprotokoll medfört för pris/prestandautvecklingen för mobiltelefoner och datorer! BACnet grundkurs 2/Inledning/Jan Risén Sid 4

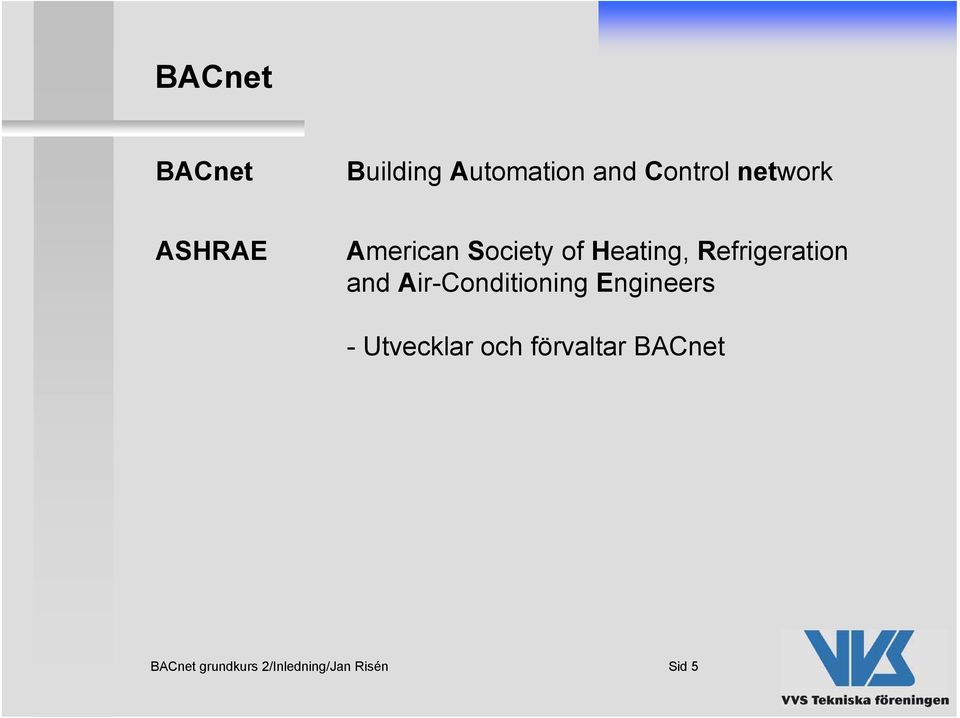

5 BACnet BACnet Building Automation and Control network ASHRAE American Society of Heating, Refrigeration and Air-Conditioning Engineers - Utvecklar och förvaltar BACnet BACnet grundkurs 2/Inledning/Jan Risén Sid 5

6 Historia Initiativtagaren till BACnet var Michael Newman som jobbar på Cornell University. Hans Kranz är en av BACnet s förgrundsfigurer i Europa. Hans Kranz Michael Newman BACnet grundkurs 2/Inledning/Jan Risén Sid 6

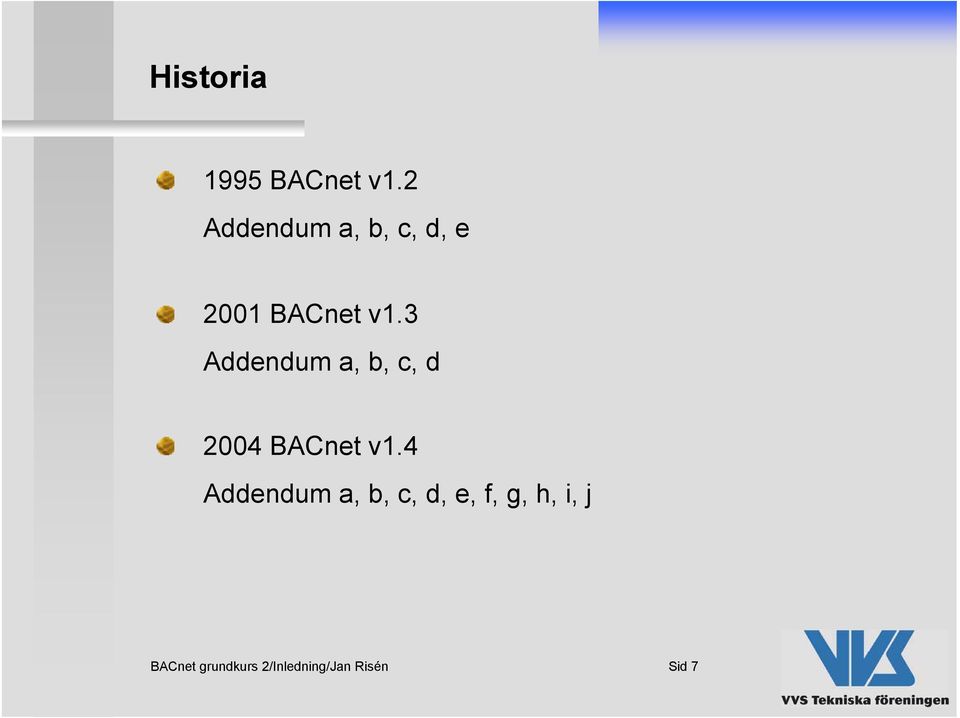

7 Historia 1995 BACnet v1.2 Addendum a, b, c, d, e 2001 BACnet v1.3 Addendum a, b, c, d 2004 BACnet v1.4 Addendum a, b, c, d, e, f, g, h, i, j BACnet grundkurs 2/Inledning/Jan Risén Sid 7

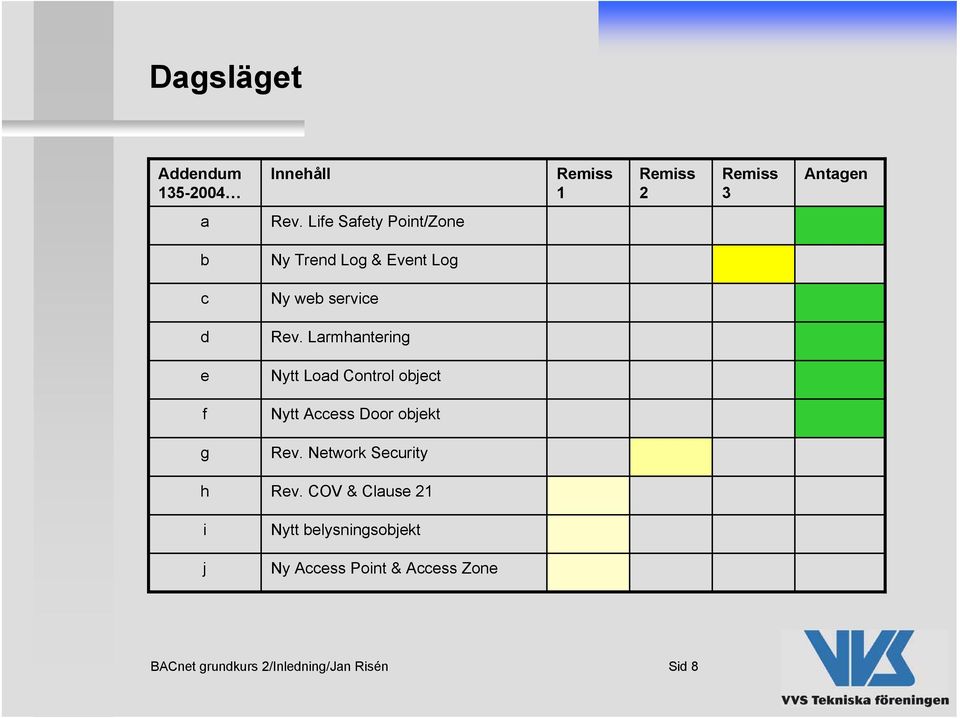

8 Dagsläget Addendum Innehåll Remiss 1 Remiss 2 Remiss 3 Antagen a Rev. Life Safety Point/Zone b Ny Trend Log & Event Log c Ny web service d Rev. Larmhantering e Nytt Load Control object f Nytt Access Door objekt g Rev. Network Security h Rev. COV & Clause 21 i Nytt belysningsobjekt j Ny Access Point & Access Zone BACnet grundkurs 2/Inledning/Jan Risén Sid 8

9 Utveckling i arbetsgrupper (WG) AP-WG Applikations Applikationer IP-WG Internet Protocol Internet protokollet LA-WG Lightning Applications Belysning LSS-WG Life Safety & Security Brand och säkerhet MS/TP-WG MS/TP network MS/TP nätverk NS-WG Network Security Nätverkssäkerhet OS-WG Objects and Services Objekt och tjänster UI-WG Utility Integration Energiverk etc. XML-WG XML XML WN-WG Wireless Networking Trådlös kommunikation BACnet grundkurs 2/Inledning/Jan Risén Sid 9

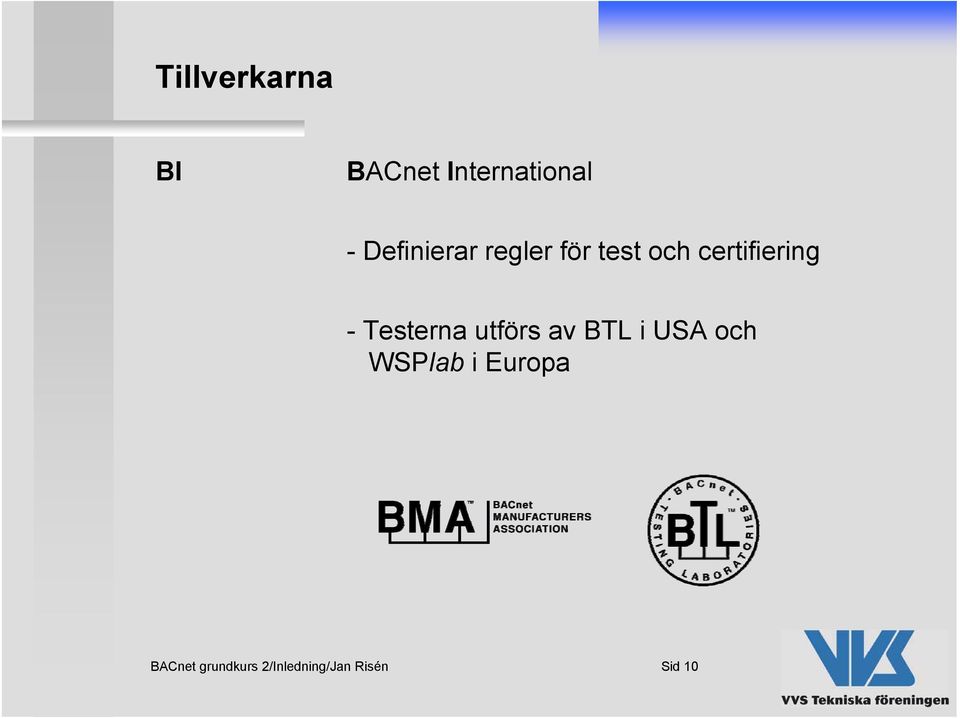

10 Tillverkarna BI BACnet International - Definierar regler för test och certifiering - Testerna utförs av BTL i USA och WSPlab i Europa BACnet grundkurs 2/Inledning/Jan Risén Sid 10

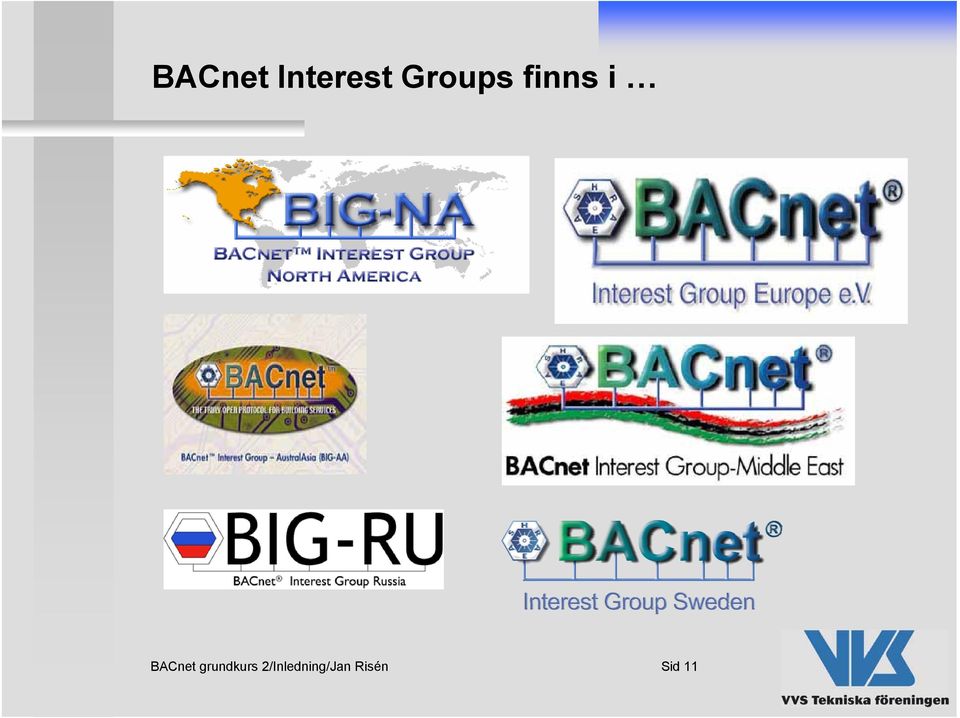

11 BACnet Interest Groups finns i BACnet grundkurs 2/Inledning/Jan Risén Sid 11

12 BACnet Interest Group Sweden - BIG SE VVS Tekniska Föreningen har bildat teknikgruppen BIG SE. BIG-SE ska främja utvecklingen av öppna system baserade på BACnet och därigenom stärka medlemmarnas kompetens. Stödjande företag: Carrier, Energo, Iquest, Siemens, Sweco, ABB, Kieback & Peter, Botech, Swegon, Fläkt Woods, Malthe Winje BACnet grundkurs 2/Inledning/Jan Risén Sid 12

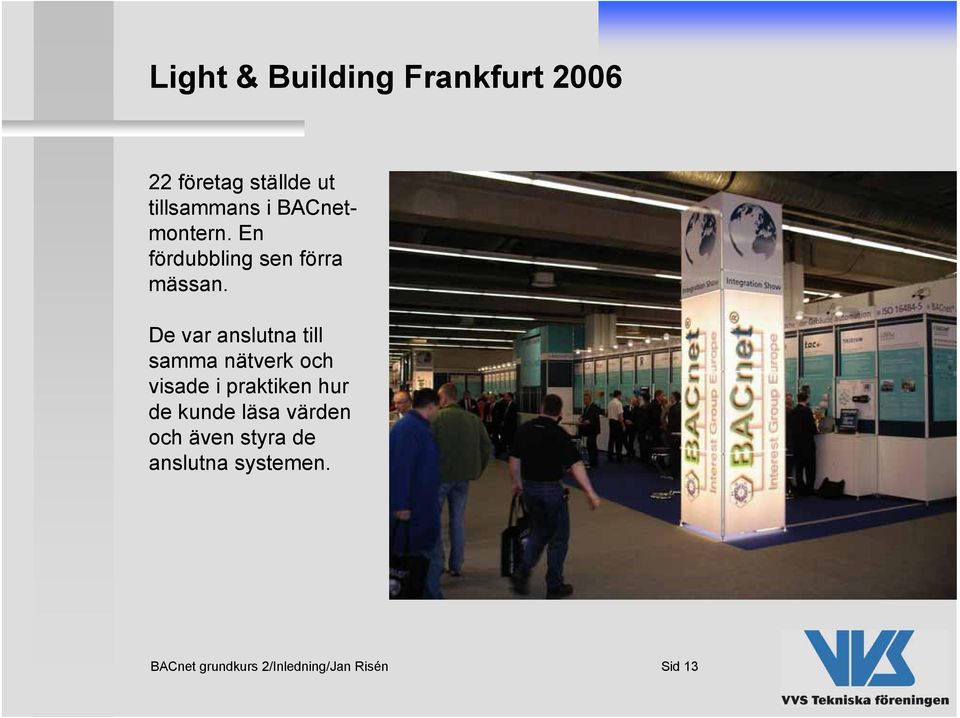

13 Light & Building Frankfurt företag ställde ut tillsammans i BACnetmontern. En fördubbling sen förra mässan. De var anslutna till samma nätverk och visade i praktiken hur de kunde läsa värden och även styra de anslutna systemen. BACnet grundkurs 2/Inledning/Jan Risén Sid 13

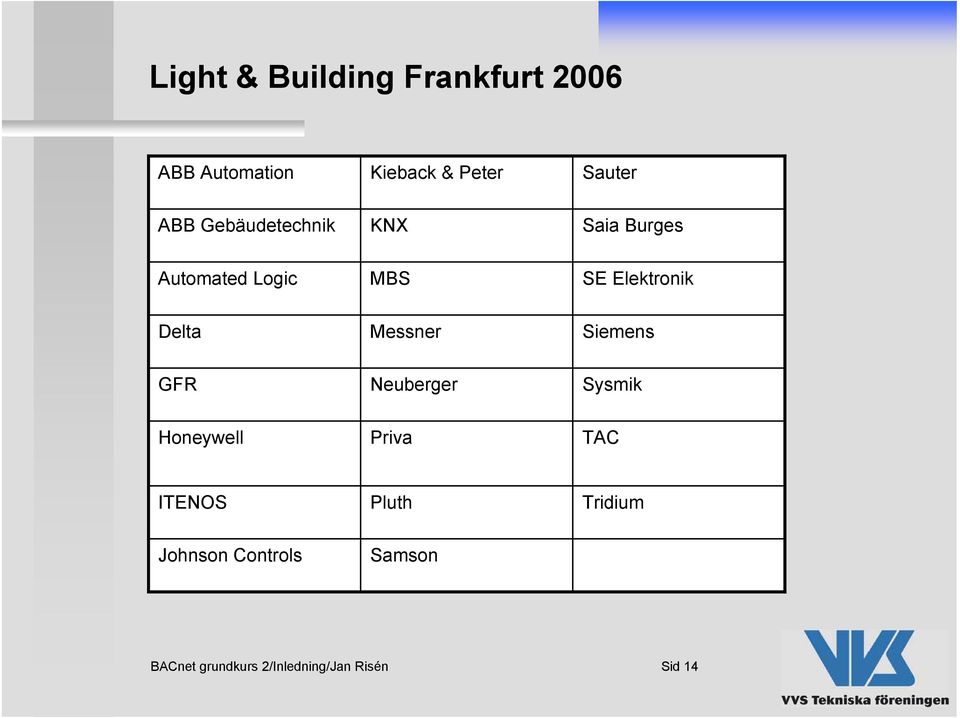

14 Light & Building Frankfurt 2006 ABB Automation Kieback & Peter Sauter ABB Gebäudetechnik KNX Saia Burges Automated Logic MBS SE Elektronik Delta Messner Siemens GFR Neuberger Sysmik Honeywell Priva TAC ITENOS Pluth Tridium Johnson Controls Samson BACnet grundkurs 2/Inledning/Jan Risén Sid 14

15 BACnet live Nordbygg 2008 Plugfest I förberedelserna för Nordbygg ingick en plugfest där alla deltagare kopplade upp sina produkter mot ett gemensamt nätverk och testade funktionerna. Planerat 2 dagar allt fungerade efter 1 dag! BACnet grundkurs 2/Inledning/Jan Risén Sid 15

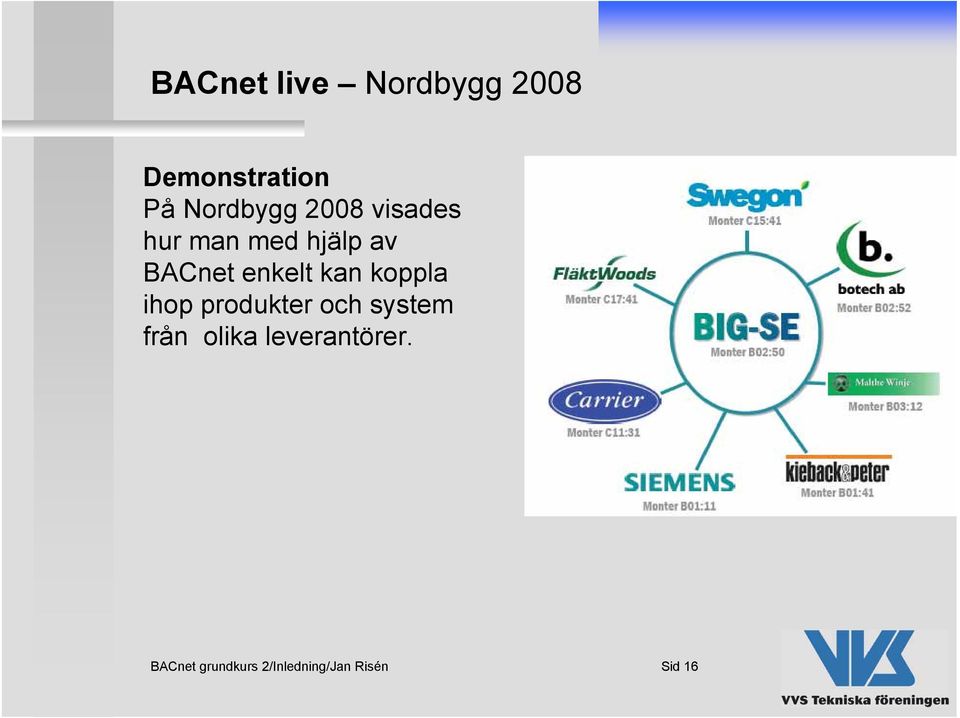

16 BACnet live Nordbygg 2008 Demonstration På Nordbygg 2008 visades hur man med hjälp av BACnet enkelt kan koppla ihop produkter och system från olika leverantörer. BACnet grundkurs 2/Inledning/Jan Risén Sid 16

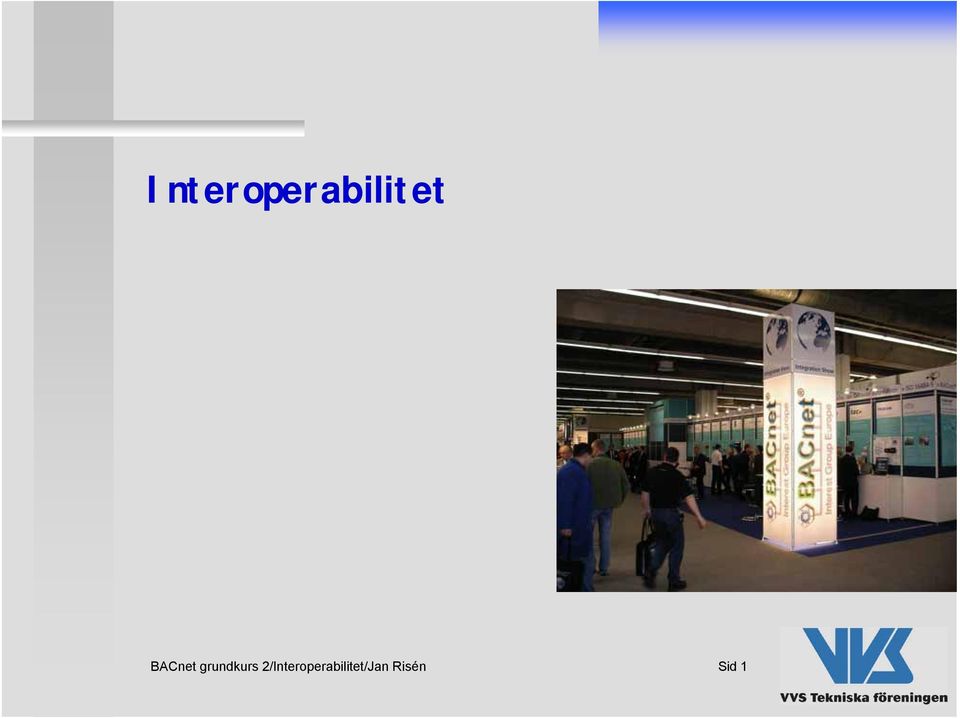

17 Interoperabilitet BACnet grundkurs 2/Interoperabilitet/Jan Risén Sid 1

18 PICS BACnet-produkters egenskaper beskrivs i: PICS Protocol Implementation Conformance Statement Dokumentationen innehåller: Leverantör och produktbeskrivning Understödda transportsätt Understödda objekt Understödda tjänster (BIBBs) Understödda teckenuppsättningar BACnet grundkurs 2/Interoperabilitet/Jan Risén Sid 2

19 Förfrågningsunderlag Det finns två handledningar framtagna för att underlätta specifikationen av byggnadsautomationssystem baserade på BACnet: BACnet grundkurs 2/Interoperabilitet/Jan Risén Sid 3

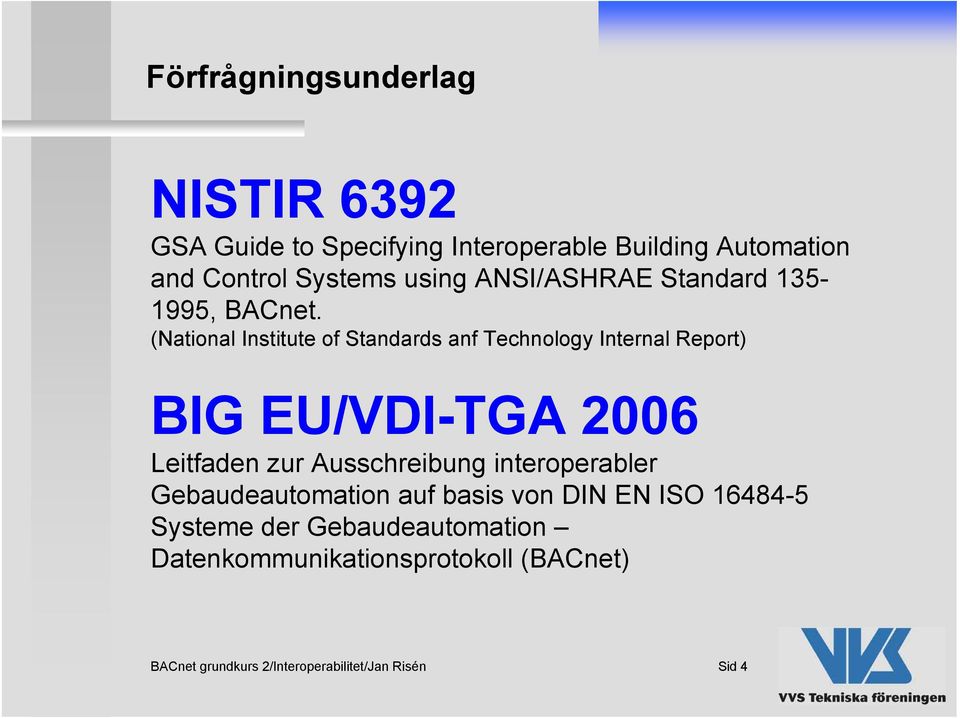

20 Förfrågningsunderlag NISTIR 6392 GSA Guide to Specifying Interoperable Building Automation and Control Systems using ANSI/ASHRAE Standard , BACnet. (National Institute of Standards anf Technology Internal Report) BIG EU/VDI-TGA 2006 Leitfaden zur Ausschreibung interoperabler Gebaudeautomation auf basis von DIN EN ISO Systeme der Gebaudeautomation Datenkommunikationsprotokoll (BACnet) BACnet grundkurs 2/Interoperabilitet/Jan Risén Sid 4

21 BACnet - Objekt BACnet grundkurs 2/Objekt/Jan Risén Sid 1

22 BACnet byggstenar Objekt (Objects) GT1 SV2 Representerar in/utgångar och SW-processer Tjänster (Services) Ger kommandon och utbyter data Transport (Busses and networks) Transporterar data BACnet grundkurs 2/Objekt/Jan Risén Sid 2

23 Objekt (objects) Objekt representar delar av installationen eller funktioner för att styra dem. GT1 Analog ingång Analog utgång SV2 PIDregulator Install.- objekt Kalender =BACnet objekt BACnet grundkurs 2/Objekt/Jan Risén Sid 3

24 Objekt (std objects) Nr Objekt Object Anmärkning 1 Ackumulator Accumulator används för pulsräkning 2 Analog ingång Analog Input ex. temperaturgivare 3 Analog utgång Analog Output ex V till en ventil 4 Analogt värde Analog Value ex. ett beräknat börvärde för utekompensering 5 Medelvärde Averaging ex. medelvärde av flera rumstemperaturer 6 Digital ingång Binary Input ex. driftindikering från fläkt 7 Digital utgång Binary Output ex. start av fläkt 8 Digitalt värde Binary Value ex. resultatet av en föreglingskedja BACnet grundkurs 2/Objekt/Jan Risén Sid 4

25 Objekt (std objects) Nr Objekt Object Anmärkning 9 Kalender Calendar en kalender med vardagar, helgdagar och specialdagar 10 Kommando Command ger möjlighet till manövrering av flera egenskaper hos flera objekt samtidigt 11 Installationsobjekt (apparat) 12 Avancerad händelsestyrning Device Event Enrollement innehåller de viktigaste egenskaperna för ett installationsobjekt (apparat) medger avancerad larm- och händelsestyrning som baseras på komplexa samband 13 Fil File hanterar datafiler av olika typer 14 Grupp Group gruppera objekt och egenskaper i en apparat för enkel åtkomst BACnet grundkurs 2/Objekt/Jan Risén Sid 5

26 Objekt (std objects) Nr Objekt Object Anmärkning 15 Säkerhetspunkt Life Safety Point representerar statusen för ett brand eller säkerthetsobjekt 16 Säkerhetszon Life Safety Zone representerar statusen för en grupp av brand eller säkerthetsobjekt 17 Regulator Loop definierar en sluten reglerkrets 18 Flerstegs ingång Multi-state Input ex. driftindikering från flerstegsmotor (1/2- och 1/1-fart) 19 Flerstegs utgång Multi-state Output ex. manöver av flerstegsmotor (1/2- och 1/1-fart) 20 Flerstegs värde Multi-state Value beräkning av ett driftfall med flera steg BACnet grundkurs 2/Objekt/Jan Risén Sid 6

27 Objekt (std objects) Nr Objekt Object Anmärkning 21 Larmdistribution Notification Class Innehåller information för tidsoch mottagarspecifik distribution av händelser och larm. Dessutom hanteras prioriteter för händelser och larm samt om kvittens behövs eller ej. 22 Program Program ex. ett applikationsprogram som kan startas och stoppas 23 Pulskonvertering Pulse Converter Konverterar pulser från en ackumulator till rätt storlek och sort. 24 Schema Schedule Innehåller veckoschema och undantagsschema. ex. vanlig måndag; start 8.00 och stopp BACnet grundkurs 2/Objekt/Jan Risén Sid 7

28 Objekt (std objects) Nr Objekt Object Anmärkning 25 Trend logg Trend Log Loggning av t.ex. temperatur eller driftstatus. Loggning kan utföras med fasta intervall eller på händelse. Buffert kan vara cirkulär eller fast storlek. Larm kan sättas när vissa värden uppnåtts. BACnet grundkurs 2/Objekt/Jan Risén Sid 8

29 Händelsestyrd uppdatering (COV=Change Of Value) Antag att vi önskar ha mätvärden som är maximalt 1 minut gamla och att vi har 100 givare i systemet. Polling Vi frågar av alla givare varje minut genom att skicka ut 100 förfrågningar i systemet. Den övervägande delen av all denna kommunikation är onödig och lastar ner systemet eftersom de flesta mätvärden ej förändrat sig under den senaste minuten. BACnet grundkurs 2/Objekt/Jan Risén Sid 9

30 Händelsestyrd uppdatering (COV=Change Of Value) COV Med hjälp av COV kan man bestämma en minsta ändring av mätvärdet (COV Increment) som skall generera en uppdatering av mätvärdet. Vi får en behovsstyrd uppdatering och en dramatisk minskning av kommunikationen i systemet. BACnet grundkurs 2/Objekt/Jan Risén Sid 10

31 Analog ingång BACnet grundkurs 2/Objekt/Jan Risén Sid 11

32 Analog ingång BACnet grundkurs 2/Objekt/Jan Risén Sid 12

33 Analog ingång BACnet grundkurs 2/Objekt/Jan Risén Sid 13

34 Analog ingång BACnet grundkurs 2/Objekt/Jan Risén Sid 14

35 Analog ingång BACnet grundkurs 2/Objekt/Jan Risén Sid 15

36 BACnet - Tjänster BACnet grundkurs 2/Tjänster/Jan Risén Sid 1

37 BACnet byggstenar Objekt (Objects) GT1 SV2 Representerar in/utgångar och SW-processer Tjänster (Services) Ger kommandon och utbyter data Transport (Busses and networks) Transporterar data BACnet grundkurs 2/Tjänster/Jan Risén Sid 2

38 Tjänster (Services) Tjänsterna i BACnet är uppbyggda enligt Client/Server-stuktur. Tekniken att kommunicera mellan enheterna utan överordnad styrning kallas Peer to Peer. Client (A) Svar Fråga Svar Server (B) Server (B) Client (A) Fråga BACnet grundkurs 2/Tjänster/Jan Risén Sid 3

39 Tjänster (Services) BACnet har ett 50-tal tjänster som delas upp i huvudgrupper: Larm och händelser Filöverföring Objektåtkomst Fjärrbetjäning Virtuell terminal Nätverkssäkerhet (Alarm and Event) (File Access) (Object Access) (Remote Device Management) (Virtual Terminal) (Network Security) BACnet grundkurs 2/Tjänster/Jan Risén Sid 4

40 Larm och händelser (Alarm and Event) Här finns tjänster för olika former av larm- och händelsehantering, t.ex. kvittering av larm (Acknowledge Alarm). Genom att prenumerera på COV (Subscribe COV) för en viss händelse får man information så snart denna händelse inträffar, det kan t.ex. vara ett mätvärde som ändrats mer än inställd differens. Det finns kraftfulla tjänster för att hämta alla aktiva larm (Get Alarm Summary) respektive hämta alla larm och händelser (Get Enrollement Summary). BACnet grundkurs 2/Tjänster/Jan Risén Sid 5

41 Larm och händelser (Alarm and Event) Det finns två varianter för att initiera larm i ett BACnet-system. 1 En objekt, t.ex. en analog ingång, kan generera ett larm när ett gränsvärde passeras. (Intrinsic Reporting) 2 Vi behov av mer avancerad larmhantering används separata objekt för detta (Event Enrollment Object). (Algorithmic Reporting) BACnet grundkurs 2/Tjänster/Jan Risén Sid 6

42 Objektåtkomst (Object Access) BACnet har tjänster för att läsa egenskaper hos object (Read Property) respektive skriva egenskaper till objekt (Write Property). Det finns även mer kraftfulla tjänster för att läsa respektive skriva flera egenskaper hos flera objekt samtidigt (Read Property Multiple/Write Property Multiple). BACnet grundkurs 2/Tjänster/Jan Risén Sid 7

43 Objektåtkomst (Object Access) Ett exempel med objekt, egenskap och tjänst. GT1 Analog ingång PIDregulator Analog utgång SV2 1 Tjänsten Läs egenskap läs egenskap ärvä läser egenskapen ärvärde från objektet analog ingång. 2 Tjänsten skriv egenskap skriver egenskapen utsignal till objektet analog utgång. BACnet grundkurs 2/Tjänster/Jan Risén Sid 8

44 Fjärrbetjäning (Remote Device Management) Det viktigaste tjänsterna för fjärrbetjäning är: -vem är/jag är (Who is/i am) -vem har/jag har (Who has/i have). Med dessa tjänster är det möjligt att lokalisera och identifiera alla systemdelar samt att hitta ett specifikt objekt. Vem är? Jag är 1 Jag är 2 Jag är BACnet grundkurs 2/Tjänster/Jan Risén Sid 9

45 Varför BACnet? BACnet grundkurs 2/Varför BACnet/Jan Risén Sid 1

46 BACnet fördelar 1 Alla basfunktioner för byggnadsautomation är inbyggda i protokollet. (Hantering av larm, tid, trend ) Det behövs ingen hemslöjd för att åstadkomma basfunktionerna, de är standardfunktioner i BACnet. BACnet grundkurs 2/Varför BACnet/Jan Risén Sid 2

47 BACnet fördelar 2 BACnet är utformat för att transporteras på standardnätverk. (Ethernet, TCP/IP, LON, RS232 ) Detta ger en framtidssäker lösning, protokollet är oberoende av nätverket. BACnet grundkurs 2/Varför BACnet/Jan Risén Sid 3

48 BACnet fördelar 3 Protokollet är framtaget av ASHRAE med internationellt deltagande Neutral organisation, öppen process för utveckling. Inga licenskostnader. BACnet grundkurs 2/Varför BACnet/Jan Risén Sid 4

49 BACnet fördelar 4 BACnet är en etablerad standard för byggnadsautomation. (ANSI/ASHRAE , EN ISO ) Detta ger öppenhet, större produktutbud och interoperabilitet mellan produkter och system. BACnet grundkurs 2/Varför BACnet/Jan Risén Sid 5

50 BACnet fördelar 5 Det finns en standard för test och certifiering av BACnet-produkter och det finns testorganisationer. BACnet produkterna är testade och godkända av en neutral organisation. BACnet grundkurs 2/Varför BACnet/Jan Risén Sid 6

51 NORDBYGG Byggnadsautomation 2008 kompetensutveckling nätverksbyggande informationsspridning 2 April 2008 Rikard Nilsson Rikard Nilsson Ordförande i föreningen KNX Sweden

52 KNX Sweden består av: Rikard Nilsson KNX Sweden KNX: The world s open STANDARD for Home & Building Control Page No. 1 April 08

53 Personligt KNX Sweden & Schneider Electric Elbranschen sedan 1986 Utlandstjänst Styrsystem sedan 1995 Leverantörs sidan sedan 1997 Medelstort familjeföretag, Merten, VD svenska dotterbolaget Schneider Electric, sedan juni / internationell med fokus på KNX / RF Rikard Nilsson KNX Sweden KNX: The world s open STANDARD for Home & Building Control Page No. 2 April 08

54 Bussystemet KNX Ett system - många möjligheter Rikard Nilsson KNX Sweden KNX: The world s open STANDARD for Home & Building Control Page No. 3 April 08

55 KNX Gör skillnad Konventionell installation KNX - installation Rikard Nilsson KNX Sweden KNX: The world s open STANDARD for Home & Building Control Page No. 4 April 08

56 KNX-kabeln Standardiserad nerv i systemet Reserv (gul, vit) Buss (röd, svart) YCYM 2x2x0,8 (HCHM) J-Y(ST)Y 2x2x0,8 (EIB version) Förläggning tillsammans med 230/400 V tillåtet Dataöverföring och energiförsörjning via 2 tvinnade ledare (röd/svart) Reservpar (gul/vit) för exempelvis extra spänningsförsörjning el. kabelövervakning Rikard Nilsson KNX Sweden KNX: The world s open STANDARD for Home & Building Control Page No. 5 April 08

57 KNX Det enklare alternativet 230 V Buss KNX är ett bussystem som består av en bussledning (2-ledare) och till denna anslutna standardiserade bussanpassade installationsapparater. Rikard Nilsson KNX Sweden KNX: The world s open STANDARD for Home & Building Control Page No. 6 April 08

58 KNX Kabeln och grundkomponenterna Systemkomponenter Komponenter för att bygga upp det kommunicerande nätverket. Sensorer Erhåller ett externt kommando Bearbetar detta till KNX-information Sänder informationen som telegram Aktorer Tar emot telegrammet på bussen Bearbetar informationen Utför funktionen Rikard Nilsson KNX Sweden KNX: The world s open STANDARD for Home & Building Control Page No. 7 April 08

59 Tryck på knappen.... å de vare ljus! Systemkomponenter Komponenter för att bygga upp det kommunicerande nätverket. Sensorer Erhåller ett externt kommando Bearbetar detta till KNX-information Sänder informationen som telegram Aktorer Tar emot telegrammet på bussen Bearbetar informationen Utför funktionen Rikard Nilsson KNX Sweden KNX: The world s open STANDARD for Home & Building Control Page No. 8 April 08

60 Historia - En förutsättning för god utveckling European Installation Bus 1984 Grundläggande idéer om fastighetsstyrningsteknik på Merten o Siemens 1987 INSTABUS-utvecklingspartnerskap bildas Merten GmbH & CO. KG INSTA-Elektro GmbH (Berker, Gira, Jung) Siemens AG Målsättning: Ett gemensamt system till ny modern elinstallationsteknik Kompatibilitet mellan olika fabrikat Decentraliserat moduluppbyggt system Varje komponent (deltagare) är intelligent Informationsöverföring på 2-trådsysstem (buss) Rikard Nilsson KNX Sweden KNX: The world s open STANDARD for Home & Building Control Page No. 9 April 08

61 EIB Grunden för KNX European Installation Bus 1990 EIBA bildas med säte i Bryssel (European Installation BUS Association) Bestämma de tekniska riktlinjerna Certifiering och tilldelning av EIB-varumärket Förbereda europeiska och internationella standarder (DIN VDE 0829 or EN 50090) Koordinering av EIBA-medlemsaktiviteter 1993 Den tyska EIBA-gruppen bildas 1994 Ytterligare 10 nationella EIBA-grupper bildas 2000 Rikard Nilsson KNX Sweden KNX: The world s open STANDARD for Home & Building Control Page No. 10 April 08

62 KNX världens första öppna standard för hem- & fastighetsstyrning KNX är baserat på EIB och utökat med de bästa egenskaperna hos systemen BatiBUS och EHS EIB är uppåt-kompatibelt med KNX Alla produkter är testade och certifierade mot standarden och därmed 100% kompatibla oavsett tillverkare ISO/IEC CENELEC EN CEN EN Endast ett programmeringsverktyg ETS för projektering och idrifttagning KNX-standarden administeras av KNX Association i Brussel Rikard Nilsson KNX Sweden KNX: The world s open STANDARD for Home & Building Control Page No. 11 April 08

63 KNX Fakta & Siffror Etablerad internationell standard sedan 1990 Över 110 namnkunniga tillverkare världen över har anslutit sig till KNX Asscosiation Över sålda ETS-licenser Över byggnader utrustade med EIB/KNX. Över 10 miljoner installerade produkter Rikard Nilsson KNX Sweden KNX: The world s open STANDARD for Home & Building Control Page No. 12 April 08

64 Många funktioner Enskilt eller i samverkan Belysning Värme / Kyla / Ventilation Solskydd Vädringsfönster Mörkläggning Tidgivning Utrymningslarm Mätning / Reglering Larm / Övervakning Signalöverföring / transport Nödbelysning Laststyrning etc Rikard Nilsson KNX Sweden KNX: The world s open STANDARD for Home & Building Control Page No. 13 April 08

65 Hur vill du ha det? Fantasin sätter gränserna Lokalt manuellt Centralt/gruppvis manuellt Scenarier Ljusberoende Närvaroberoende Tidsberoende Temperaturberoende Väderberoende Annan villkorsstyrning (samverkan) Indikering/visualisering/loggning Fjärrstyrning/meddelande Överordnat/SCADA-system (Supervisory Control and Data Aquisition).. etc Rikard Nilsson KNX Sweden KNX: The world s open STANDARD for Home & Building Control Page No. 14 April 08

66 KNX I alla typer av fastigheter Kontorsfastigheter Laboratorier/Industrier Bostäder Restauranger Skolor och offentliga fastigheter Banker och kommersiella fastigheter Sjukhus och äldreboende Hotell Fritids- och sportanläggningar Kyrkor.. m.fl.. Rikard Nilsson KNX Sweden KNX: The world s open STANDARD for Home & Building Control Page No. 15 April 08

67 > 10 år i Sverige Hur har det gått? Tidigare lite trögt men nu ökar vi ordentligt! Dagens fokus på Energibesparingar hjälper till! Förra årets seminarium med VVS-tekniska föreningen? > projekt i Sverige! IKEA: Malmö, Jönköping, Stockholm. Astra Zeneca: Göteborg (laboratorier för djur etc) Kungliga Tennisstadium Stockholm link Skolor, sjukhus, kontorsfastigheter etc. Många villor. Andra länder Tyskland, Schweiz ligger för oss. Många nya länder på väg in. England, London - Terminal 5 etc. Rikard Nilsson KNX Sweden KNX: The world s open STANDARD for Home & Building Control Page No. 16 April 08

68 Light & Building Frankfurt 6-11 April Rikard Nilsson KNX Sweden KNX: The world s open STANDARD for Home & Building Control Page No. 17 April 08

69 Standard Förutsättning för trygghet o utveckling Europeisk Standard EN Int. Standard ISO/IEC Garanterar livslängd Garanterar brett utbud Garanterar utveckling 1 Verktyg för driftsättning ETS Alla fabrikat kan blandas fritt i samma installation Rikard Nilsson KNX Sweden KNX: The world s open STANDARD for Home & Building Control Page No. 18 April 08

70 Buss Ett kollektivt medium här börjar allmän väg Rikard Nilsson KNX Sweden KNX: The world s open STANDARD for Home & Building Control Page No. 19 April 08

71 Tack för att ni lyssnade Rikard Nilsson Ordförande KNX Sweden Rikard Nilsson KNX Sweden KNX: The world s open STANDARD for Home & Building Control Page No. 20 April 08

72 Om vi hinner.. Exempel med fokus på enkelheten Rikard Nilsson KNX Sweden KNX: The world s open STANDARD for Home & Building Control Page No. 21 April 08

73 Exempel: Belysning 230V~ BUSS 24 V A Rikard Nilsson KNX Sweden KNX: The world s open STANDARD for Home & Building Control Page No. 22 April 08

74 Exempel: Belysning + närvaro 230V~ BUSS 24 V A Rikard Nilsson KNX Sweden KNX: The world s open STANDARD for Home & Building Control Page No. 23 April 08

75 Exempel: Belysning + närvaro + värmereglering 230V~ BUSS 24 V A SM SM Rikard Nilsson KNX Sweden KNX: The world s open STANDARD for Home & Building Control Page No. 24 April 08

76 Exempel: Belysning + närvaro + värmereglering + fönster 230V~ BUSS 24 V A SM SM Rikard Nilsson KNX Sweden KNX: The world s open STANDARD for Home & Building Control Page No. 25 April 08

77 Exempel: Belysning + närvaro + värmereglering + fönster + solskydd 230V~ BUSS 24 V A SM SM Rikard Nilsson KNX Sweden KNX: The world s open STANDARD for Home & Building Control Page No. 26 April 08

78 Exempel: Belysning + närvaro + värmereglering + fönster + solskydd + CF 230V~ BUSS 24 V A ENERGI EFFEKT TID LUX VIND+REGN PASSAGE LARMER SM SM OPC Rikard Nilsson KNX Sweden KNX: The world s open STANDARD for Home & Building Control Page No. 27 April 08

79 Enklare kan det inte bli Flexibel kabelinstallation Linjestruktur Stjärnstruktur Trädstruktur Rikard Nilsson KNX Sweden KNX: The world s open STANDARD for Home & Building Control Page No. 28 April 08

80 KNX Systemdata Tvåtrådig överföring och försörjning av bussapparaterna (24 V DC SELV) Bussapparaterna har låg strömförbrukning (< 10 ma) Fri kabeldragningstopologi / anpassningsmotstånd behövs inte Ledningslängd 1000 m per linje Överföringshastighet 9600 bit/s (20-40 ms per telegram) Seriell överföring med CSMA/CA-förfarande för kollisionssäkring 64 deltagare per linje 15 linjer per område (= 960 deltagare) 15 områden per system (= deltagare) Rikard Nilsson KNX Sweden KNX: The world s open STANDARD for Home & Building Control Page No. 29 April 08

81 KNX Ett öppet och kollektivt medium här börjar allmän väg Rikard Nilsson KNX Sweden KNX: The world s open STANDARD for Home & Building Control Page No. 30 April 08

82 Återigen Tack för att ni lyssnade Rikard Nilsson Ordförande KNX Sweden Rikard Nilsson KNX Sweden KNX: The world s open STANDARD for Home & Building Control Page No. 31 April 08

83 Tennis stadium, Stockholm: Europe s oldest Tennis stadium is placed in Stockholm, Sweden. First part was build already With KNX Schneider managed to triple the lighting and reduced the energy consumption in Hall A. ICS Control Offer Support KNX Rikard Nilsson

84 Tennis stadium, Stockholm: - We have been able to increased the lighting in the A-hall from 150 to 500 lux and amazingly at the same time reduced the energy consumption with 25%, says Tennis Stadium General Manager Anders Nyström. - With the final facts in hand the energy consumptions savings are even higher than our first calculations, says the electrical installer Managing Director Peter Berggren. Now the next part begins the renovation of rest of the building to same standards with KNX from Schneider. ICS Control Offer Support KNX Rikard Nilsson

85 Nordbygg 2008 Grunderna i byggnadsautomation LON Anders Blom ordförande rande i LonMark Sverige anders@naronic.se

86 Det var en gång... g Ide och uppstart skedde ca 1989 av AC Mike Markkula. Mike var medgrundare till Apple Inc och har insett vitsen med öppen teknik. LON Local Operating Network. Ett nätverk n för f r HELA fastigheten. LonMark International med landsföreningar i cirka 20 länder. l LonMark tillkom 1994 för f interoperabilitetens skull. Historisk har LON används nds ÖVERALLT i alla brancher. Transport, industri, fastigheter, offshore, m.m. med 1000-tals tillverkare över hela världen. v Inom fastigheter har tyngdenpunkten varit styrsidan. Nu förtiden f finns LON inom alla delsystem, vvs, el, ljus, brand, inbrott, passer, hissar, solavskärmning, undermätning m.m..

87 Så funkar det ETT Enkelt! * Låt L t oss bestämma oss för f r Engelska som världssprv rldsspråk k (LonTalk). * Låt L t engelska ordboken bli referens för f r alla ord (LonMark). * I och med detta behövs ingen tolk (Gateway) som förvrf rvränger fakta när n r en svensk och en kines talar! Alla produkter påp LON har en begränsad bestämd mängd m information som den kan sända/ta s emot påp några olika typer av media. Partråd/Internet/Eln d/internet/elnät/radio/fiber t/radio/fiber m.m.

88 Så funkar det TVÅ * De flesta produker har lokal förmf rmåga att utföra sitt jobb utan inblandning av controllers/överordnat system. * Informationen som skickas är r definierat av LonMark, man vet vad som kommer, ex en temperatur i Celsius grader med 2 decimaler. * Informationen går g r direkt från n den som har det till den som behöver det.

89 Så funkar det TRE HUR någon n skall sända s INFORMATION till NÅGON N och hur OFTA bestäms i driftsättningskedet ttningskedet av ett installationsverktyg. Vilket sedan kan stängas av... * Låter L det bekant?......det var det inte för f r 15 år r sedan! Inga detaljer är r här h r nämnda n men efter en dagars utbildning är man redo. Ungefär r som att man kan hantera det viktigaste i sitt ordbehandlingsprogram. All kan väl v l hantera formatmallar?...

90 Så funkar det FYRA Vad har nu gjorts med LON, finns det referenser? Elmätaren hemma, bensinpumpen påp macken, Gatubelysning i Norge, Arlanda Flygplats, Oljeborrning i Nordsjön, Polishögkvarteret, Studenskrapan, Motala kommun, Malmö Högskola, Vetlanda Stadshus, Nyköpings Kommun, Volvo, Astra, Tyrens, Com Hem och 1000-tals andra större projekt i världen. v I dagsläget get går g r det att bygga en komplett kontorsfastighet baserat enbart på produkter med LON som kommunikation. Dett finns även pågående p arbeten med att tillföra felsäker kommunikation påp LON enligt hårda h EU- standarder. LON är r vald som standard i ett antal länder/regioner l i världen, v exempelvis EU/Japan m.m.

91 Praktik! Produkter: Hissar, belysning, mätare, m inbrott, ventilation, rumsreglering. Brandlarm, gatubelysning, pumpar, passersystem, driftlarm, m.m. Funktioner: Energibesparing Kontroll över ingående komponenter Trend & statistik Komfort Osv. Exempel påp en uppkoppling i LonMaker, ett installationverktyg bland många! m

92 End of line! Detta har varit mycket teknik, teknik som skall finnas i bakgrunden för f r att skapa de funktioner som slutbrukaren och fastighetsägaren garen önskar sig! Elektrikens lilla motto bör b r gälla: g När r Gud sade Varde Ljus var ledningarna redan dragna... Sade: Anders Blom ordförande rande i LonMark Sverige anders@naronic.se

93 Robert Rennel

94 Varför OPC? Industrins kvalité och lönsamhetsutveckling Industrins dynamik Modbus Profibus

95 Fikonspråk OPC = Openness, Productivity & Collaboration (OLE for Process control) Object Link Embedding (OLE) Component Object Model (COM) Distributed COM (DCOM) Human-Machine-Interface (HMI). Supervisory control and data acquisition (SCADA)

96 En skrivardrivrutin per skrivare, inte per program

97 Före OPC: En drivrutin per PLC

98 Med OPC: OPC Klient OPC Server 1 OPC Server 2

99 OPC Historia 1996 Bildas OPC Foundation 1996 OPC OLE For Process Control 1997 lanseras första OPC-produkterna 1998 DCOM Distributed Component Object Model 2006 OPC - Openness, Productivity & Collaboration 2006 OPC Unified Architecture

100 Visualisering av kommunikationsnivåer

101 Nuvarande och framtida OPC Specifikationer: OPC Data Access OPC Alarms & Events OPC Batch OPC Data exchange OPC Historical Data Access OPC Security OPC XML-DA OPC Complex Data OPC Unified Architecture OPC-UA

102 OPC UA Tidplan Core Feature ANSI C/C++ JAVA Microsoft.NET XML/text Web Service UA Binary UA Binary Web Service (P) (P) UA TCP UA Secure Conversation UA API DA COM Wrapper AE COM Wrapper HDA COM Wrapper DA COM Proxy AE COM Proxy HDA COM Proxy Discovery Server Validation/Sample Code Feature ANSI C/C++ Microsoft JAVA.NET Sample Client (P) Sample Server XML-DA Wrapper (P) Query (P) Alarms & Conditions Programs (P) Historical Access (P) Data Access

103 SAMMANFATTNING OM OPC Internationell industristandard Minskade kostnader för systemintegration Förenklat underhåll Ersätter fabrikatsbundna drivrutiner Ett standardgränssnitt för all hård- och mjukvara Enkel koppling mellan drivrutiner för hård- och mjukvara

104 Referensanläggningar

105 Klara City 1600 Lon noder Lon-nod visualiseras i Iconics

106 HUGE

107 Heron City

108 Autonom regulator 4st DO 4st UO 2st AI 6st UI Hotel Anglais ASxx Elcentral Fidelix Multi-16 Modbus Switch Fidelix FX2020 EIB Switch Switch GT11 GL91 Rumsgivare Dörrkontakt SV2V Radiator SV2K Kylbaffel KNX Golvvärme Otrum TV-server Citect server Citect klient Citect klient Hotellrum

109 Robert Rennel
