1 UTVALD KONTORS- OCH INDUSTRIbelysning

2 70 INTERIÖRARMATURER FÖR LYSRÖR Kontorsarmaturer, a-collection Section Index 70 Interiörarmaturer för lysrör Badrumsarmaturer, Exaktor Badrumsarmaturer, Thorn Bänkarmaturer, Exaktor...19 Bänkarmaturer, Thorn Bänkarmaturer, a-collection...18 Infällda armaturer LED a-collection...12 Infällda armaturer a-collection...11 Infällda armaturer, Exaktor...13 Infällda armaturer, Philips...16 Infällda armaturer, Thorn...14 Infällda armturer LED, Philips...17 Interiörarmaturer LED, Philips...10 Kontorsarmaturer LED, Philips... 8 Kontorsarmaturer LED, övriga fabr... 9 Kontorsarmaturer, Exaktor... 3 Kontorsarmaturer, Thorn... 6 Kontorsarmaturer, a-collection... 1 Lysrörsrännor och rampbelysning, övriga fabrikat Tavelbelysning Kontorsarmaturer, a-collection a-collection Interiörarmatur alight 328, a-collection Användningsområde: Pendlad armatur med direkt och indirekt ljusfördelning för exempelvis kontor. Utförande: Stomme i vitlackerad aluzink med gavlar av plast. Silvergrått tvärlamellbländskydd. Reflektorer för såväl nedljus som uppljus. Samtliga av metalliserad renaluminium MIRO. Separata dragströmställare för upp- respektive nedljus. Montage: Monteras nedpendlat i medföljande vajerupphäng med friktionslås. DIM har inbyggd dimfunktion som styrs med dragsnöret. SENS har inbyggd Philips Actilume sensor för närvaro och konstantljus. : Levereras med 2,2 m sladd och jordad stickpropp. Levereras inklusive ljuskällor. Med lampa 3x28 W 1250 mm 260 mm 40 mm Sladdställ 2,5 m Artikel Nr Benämning Sensor Dimningsbar Ljusfärg Antal/Frp Enh Interiörarmatur alight 328 Nej Nej ST Interiörarmatur alight 328 DIM Nej ST Interiörarmatur alight 328 SENS Nej ST 1

3 70 INTERIÖRARMATURER FÖR LYSRÖR Kontorsarmaturer, a-collection a-collection Interiörarmatur 2X28W med lamellraster, a-collection Kapslingsklass IP 20 Användningsområde: Kontor, storkontor, landskap eller andra likvärdiga miljöer som kräver en funktionell, allmän och platsrelaterad belysning. Utförande: Stomme av profilerad stålplåt lackerad med vit pulverlack. Gavlar av ASA och polykarbonat. Lamellraster med enkelparaboliska reflektorer av MIRO för nerljuset. Gemensam tändning. HF-don med varmstart som standard. Montage: Dikt tak eller bärprofil för nedsänkt undertak. : Ansluts genom knockouts i gavlarna eller i centrum av armatur i 3-polig anslutningsplint för en kabelarea max 3G2,5mm². Levereras exklusive ljuskällor. Förslag på ljuskälla: Artikelnummer Reflektor Dimningsbar Högglansig 2x28 W Nej 1230 mm 175 mm 50 mm Interiörarmatur 2X28W med lamellraster, a-collection Artikel Nr Benämning Antal/Frp Enh Interiörarmatur 1 ST 2

4 70 INTERIÖRARMATURER FÖR LYSRÖR Kontorsarmaturer, Exaktor Kontorsarmaturer, Exaktor Exaktor Interiörarmatur Cosmic Office, Exaktor Cosmic Office ger ett modernt intryck och passar alla typer av kreativa kontorsmiljöer. Ljuset styrs av dagsljuset och kan anpassas till alla behov som finns på arbetsplatsen. När personalen måste fokusera på nya idéer och lösningar ser Cosmic Office till att energin sparas och fördelas på ett optimalt sätt. Armatur: Sidoprofiler i vit (RAL 9016) pulverlackerad aluminium, gavlar i vit plast (ASA), dammskydd av akrylskiva (PMMA). Reflektor/Bländskydd: Reflektorbländskydden är baserade på den högeffektiva och patenterade DP+R modulen som ger en mjuk övergång av luminans genom refraktion i det opala materialet (PMMA). Ljusfördelningen är: Office 1-rörs 45% upp- och 55% nedljus Office 2-rörs 42% upp- och 58% nedljus. /Montage: Cosmic Office pendlas från tak med medföljande upphäng och 2,5 m vit anslutningsledning RKK 3x0,75 mm² och jordad stickpropp. Armaturerna levereras med ljuskällor (färg 830) samt dammskydd. Cosmic Office Auto: Närvarosensor när man kommer in i sektorn tänds belysningen, vid frånvaro i 15 min släcks den. Konstantljusstyrning håller konstant 600 Lux på arbetsyta rakt under ögat (ber reflektans 0,3). Cosmic 3562/28 Office 2x28 W Sensor Nej Dimningsbar Nej 1251 mm 183 mm 63 mm Med lampa Ljusfärg 830 Centrumavstånd 1100 mm Artikel Nr Benämning Antal/Frp Enh Armatur 1 ST 3

5 70 INTERIÖRARMATURER FÖR LYSRÖR Kontorsarmaturer, Exaktor Exaktor Interiörarmatur Cosmic Ceiling, Exaktor Cosmic Ceiling monteras dikt tak och levereras med högeffektiv optik för att erhålla optimala ljusfördelningar i olika applikationer som kontor, butik, skola, öppna arbetsytor, korridorer och andra offentliga miljöer. Reflektorbländskydden är baserade på den högeffektiva och patenterade DP+R modulen som ger en mjuk övergång av luminans genom refraktion i det opala materialet (PMMA). Cosmic Ceiling kan förses med toppreflektor (tillbehör/special) för högre takhöjder eller mer ljus rakt under. Toppreflektor skruvas enkelt fast i dragningar i innergavel. På särskild beställning kan armaturerna monteras med reglerbara elektroniska driftdon. Installation: Dikt tak: Ceiling och AS (endast nedljus). Täckplåt på ovansida med införingshål. Plint för inkoppling sitter som standard centralt i armatur. Plastgavel har hål för utvändig kabel max 12 mm. Material: Sidoprofiler i vit (RAL 9016) pulverlackerad aluminium, gavlar i vit plast (ASA), dammskydd av akrylskiva (PMMA). Dubbelparaboliskt reflektorbländskydd DP+R, med hög verkningsgrad och refraktion genom tvärlameller. (Patent ) Dimningsbar Lämplig för överkoppling Interiörarmatur Cosmic Ceiling, Exaktor Cosmic 3562/28 Ceiling 2x28 W Nej 1251 mm 183 mm 63 mm Nej Centrumavstånd 1100 Artikel Nr Benämning Antal/Frp Enh Interiörarmatur 1 ST 4

6 70 INTERIÖRARMATURER FÖR LYSRÖR Kontorsarmaturer, Exaktor Exaktor Interiörarmatur Cressida, Exaktor Cressida bygger på principen en armatur - ett kontorsrum. Den kombinerar indirekt ljus med direkt. Varierad ljusbild kan erhållas med dragströmbrytare för individuell styrning av uppljus respektive nedljus. Armaturen är väl avbländad, vilket gör den mycket lämplig som belysning vid bildskärmsarbete. Cressida är utrustad med DP+R som är ett lågluminant och effektivt reflektorbländskydd med patenterad teknik. Aluminiumreflektorer i diffust material med total reflektion över 90%. Cressida NS Närvarosensor för ökad komfort och lägre energiförbrukning. Cressida Auto Närvarosensor - när man kommer in i sektorn tänds belysningen, vid frånvaro i 15 min släcks den. Konstantljusstyrning - håller konstant 600 Lux på arbetsyta rakt under ögat (ber reflektans 0,3). Material: Cressida har en stomme av naturanodiserad extruderad aluminium alternativt vit pulverlackerad aluminium och insats av vit pulverlackerad plåt. Installation: Levereras komplett med lysrör, färg 830, upphäng och sladdställ. Dubbla dragströmbrytare för separat tändning av upp- och nedljus. Cressida Basic 3963/28 3x28 W Sensor Nej 1216 mm 240 mm 54 mm Med lampa Ljusfärg 830 IP20 Sladdställ 2,5 m Aluminium Centrumavstånd 1200 mm Artikel Nr Benämning Antal/Frp Enh Armatur 1 ST 5

7 70 INTERIÖRARMATURER FÖR LYSRÖR Kontorsarmaturer, Thorn Kontorsarmaturer, Thorn Thorn Interiörarmatur Sigmapak, Thorn Användningsområde: Som arbetsplats- och allmänbelysning i kontor, skolor och motsvarande miljöer. Utförande: Stomme och gavlar av halvmatt vitlackerad stålplåt. Reflektorbländskydd -T av aluminium med släta tvärlameller och sidoreflektorer av matt anodiserad aluminium. Reflektorbländskydd -F av aluminium med släta beigelackerade tvärlameller. Reflektorbländskydd -B av matt anodiserad aluminium. Uppljusreflektorer av anodiserad aluminium. Med eller utan dragströmbrytare för nerljuset. Varianter med dubbla dragströmbrytare för upp- resp. nerljuset. Montage: Wireupphäng med bygel, steglöst c-c mm, pendellängd 900 mm medföljer. Alternativa utföranden: På särskild beställning även i 35W resp. 49W utförande. Med lampa Interiörarmatur Sigmapak, Thorn 1245 mm 172 mm 69 mm Ljusfärg 830 Sladdställ 2,5 m, förmonterad fyrledare Artikel Nr Benämning Antal/Frp Enh Armatur Sigmapak 328-T 1 ST Armatur Sigmapak 328-T 2DR 1 ST Thorn Interiörarmatur Optus IV pendlad, Thorn Material/ytbehandling: Stomme: extruderad aluminium, finish i borstad aluminium eller pulverlackerad, titangrå eller matt vit. Gavlar: pressgjuten zink pulverlackerad, titangrå eller matt vit. Bländskydd: Matt anodiserat aluminium. Installation/montering: Varianter med HF eller HFS (sensa dagsljus och närvarodetektering), SWD (dim via dragsnöre) samt SLPD (Närvarodetektering) levereras med 2,6 m 3x0,75 mm2 halogenfri kabel. Variant för HFD (DSI) HFX (DALI) levereras med 5x0,75 mm2 halogenfri kabel. Förmonterat wireupphängningspaket med snabblås medföljer. Standards: Design och tillverkning enligt EN Nödljus uppfyller EN Klass I Glödtrådstest 850 C IP20 ENEC CE. Dimningsbar OPTUS IV ID WHI DSB L830 2x28 W 1209 mm 165 mm 61 mm Interiörarmatur Optus IV pendlad, Thorn Artikel Nr Benämning Antal/Frp Enh Armatur 1 ST 6

8 70 INTERIÖRARMATURER FÖR LYSRÖR Kontorsarmaturer, Thorn Thorn Interiörarmatur Qvintus, Thorn Användningsområde: För kontor, skolor, butiker, inom vården, utställningslokaler och motsvarande offentlig miljö. Utförande: Låg och kompakt armaturstomme av galvaniserad och vitlackerad stålplåt. Formpressade plåtgavlar lackerade i vit strukturfärg. Gavlar i grått som tillbehör. Enbart nedljus eller kombinerat ned- och uppljus, det senare genom öppningar i stommens ovansida. Balanserad armaturstomme. Uppljusvarianter med dragströmbrytare. HF-don, med eller utan analog ljusreglering. Bländskydd: Tvärreflektorbländskydd -B, av matt anodiserad renaluminium. Reflektorbländskydd -T, med matta naturanodiserade tvärlameller. Bländskydden fälls in och låses med två byglar i armaturstommen. Montage: Dikt tak eller pendlat. Uppljusvarianter pendlas med; ett enkelt wireupphäng med bygel, E , eller med ett enkelt wireupphäng med snabblås, E Armatur utan uppljus endast med E För montering dikt tak finns två nyckelhål för skruvfastsättning. Qvintus DSB 830 IP20 3G2,5 mm² Artikel Nr Benämning Antal/Frp Enh Interiörarmatur 2x28 W 1 ST Interiörarmatur 2x49 W 1 ST 7

9 70 INTERIÖRARMATURER FÖR LYSRÖR Kontorsarmaturer LED, Philips Kontorsarmaturer LED, Philips Philips Utanpåliggande armatur Coreline SM120V, Philips Armatur för utanpliggande montage dikt tak. Lämplig för allmänbelysning i korridorer, kontor och andra offentliga lokaler utan undertak. Coreline SM120V 37 W Ljusflöde 3400 lm Färgtemperatur 3000 K Ljusfärg 830 Färgåtergivning Ra>80 50 mm Utanpåliggande armatur Coreline SM120V, Philips Artikel Nr Benämning Antal/Frp Enh Armatur 1197 mm 197 mm 1 ST Armatur 597 mm 597 mm 1 ST Philips Kontorsarmatur SmartBalance, Philips Pendlad kontorsarmatur avsedd för belysning av skrivbord på kontor. Finns med eller utan uppljus. SmartBalance 44 W Ljusflöde 3500 lm Färgtemperatur 3000 K Ljusfärg 830 Kontorsarmatur SmartBalance, Philips Artikel Nr Benämning Antal/Frp Enh Armatur LED 1 ST 8

10 70 INTERIÖRARMATURER FÖR LYSRÖR Kontorsarmaturer LED, övriga fabr Kontorsarmaturer LED, övriga fabr Nokalux Kontorsarmatur Indiled, Nokalux Nyskapande teknik ger en funktionell arbetsplatsbelysning. Med en armaturhöjd på endast 15mm och genomlysta gavlar är IndiLED en helt ny syn på kontoret. Ljusfördelning 80/20 % upp/ned. Stomme i aluminium, gavlar av antracitfärgad akryl. Driftdonsdel av vitlackerad plåt. Ljusreglering SwitchDim alternativt DALI. Driftdonsdel placerad i tak eller ovan undertak. Levereras med svart anslutnings ledning till driftdonsdel. Ljusflöde Färgtemperatur Ljusfärg 830 Färgåtergivning Dimningsbar Livslängd Lampa Indi LED 50 W 4800 lm 3000 K Ra> mm 115 mm 15 mm H LED Artikelnummer leverantör Aluminium Artikel Nr Benämning Antal/Frp Enh Kontorsarmatur 1 ST 9

11 70 INTERIÖRARMATURER FÖR LYSRÖR Interiörarmaturer LED, Philips Interiörarmaturer LED, Philips Philips Allmänbruksarmatur Coreline BN120C, Philips Mångsidig armatur för belysning av förråd, arkiv och liknande lokaler. Ersätter traditionella lysrörsrännor. Enkel installation med snabbkopplingsplint och vertygslöst montage av LED-del/kupa. Kan monteras dikt tak/konsol, på lina eller nedpendlad i medföljande beslag. Coreline Batten Färgtemperatur 3000 K Färgåtergivning Ra>80 Ljusfärg mm 102 mm Lampa LED Livslängd h Allmänbruksarmatur Coreline BN120C, Philips Artikel Nr Benämning Ljusflöde Antal/Frp Enh Interiörarmatur 20 W 1900 lm 600 mm 1 ST Interiörarmatur 40 W 3800 lm 1200 mm 1 ST 10

12 70 INTERIÖRARMATURER FÖR LYSRÖR Infällda armaturer a-collection Infällda armaturer a-collection Armatur infälld alight, a-collection Användningsområde: Allmänbelysning i kontor och liknande miljöer med systemundertak. Utförande Lysrör. Infällda T5 lysrörsarmaturer för innertak. Finns med 3x14 W och 4x14 W med eller utan switchdim/korridorfunktion. Dubbelparabolisk reflektor och lamellbländskydd. Levereras inklusive ljuskällor 14 W/830. Med lampa Ljusfärg 830 Lämplig för överkoppling alight infälld 595 mm 595 mm 62 mm Artikel Nr Benämning Dimningsbar Styrenhet Antal/Frp Enh Infälld interiörarmatur 3x14 W Nej HF-don 1 ST Infälld interiörarmatur 4x14 W Nej HF-don 1 ST Infälld interiörarmatur 3x14 W HF-don DALI 1 ST Infälld interiörarmatur 4x14 W HF-don DALI 1 ST 11

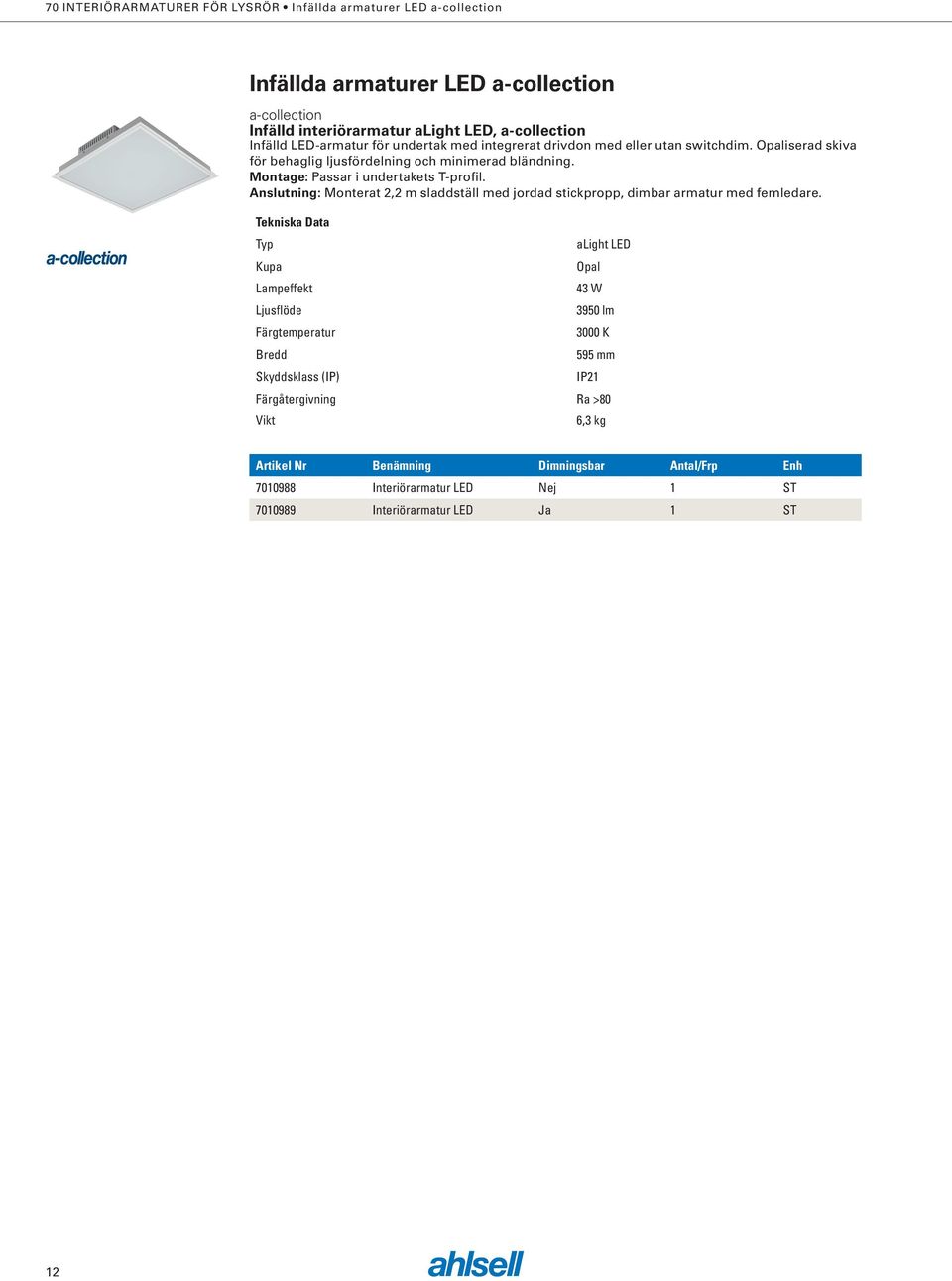

13 70 INTERIÖRARMATURER FÖR LYSRÖR Infällda armaturer LED a-collection Infällda armaturer LED a-collection a-collection Infälld interiörarmatur alight LED, a-collection Infälld LED-armatur för undertak med integrerat drivdon med eller utan switchdim. Opaliserad skiva för behaglig ljusfördelning och minimerad bländning. Montage: Passar i undertakets T-profil. : Monterat 2,2 m sladdställ med jordad stickpropp, dimbar armatur med femledare. Kupa Ljusflöde Färgtemperatur Infälld interiörarmatur alight LED, a-collection alight LED Opal 43 W 3950 lm 3000 K 595 mm IP21 Färgåtergivning Ra >80 Vikt 6,3 kg Artikel Nr Benämning Dimningsbar Antal/Frp Enh Interiörarmatur LED Nej 1 ST Interiörarmatur LED 1 ST 12

14 70 INTERIÖRARMATURER FÖR LYSRÖR Infällda armaturer, Exaktor Infällda armaturer, Exaktor Exaktor Armatur infälld Capella, Exaktor Armaturserie för infällt montage i undertak med synlig bärprofil. Armaturen vilar på bärprofilen och är avsedd för allmänbelysning i de flesta interiöra miljöer. Finns även för utvändigt montage. Reflektorbländskyddet är baserat på den högeffektiva och patenterade DP+R modulen som ger en mjuk övergång av luminans genom refraktion i det opala materialet (PMMA). Montage: För montering i undertak, vilandes i T-profil: 150 x 600, 300 x 600, 600 x x 1200, 300 x 1200, 600 x Övrigt: Armaturserien är försedd med elektroniska driftdon typ T5. På särskild beställning kan armaturen levereras med DALI, SwitchDIM eller Dim 1-10V med 3 m monterad femledarsladd. Capella 1764/ x14 W 590 mm 595 mm 60 mm Med lampa Ljusfärg 830 Sladdställ 2,5 m Vikt 5,5 kg Centrumavstånd 600x600 mm Artikel Nr Benämning Antal/Frp Enh Armatur 1 ST 13

15 70 INTERIÖRARMATURER FÖR LYSRÖR Infällda armaturer, Thorn Infällda armaturer, Thorn Thorn Armatur infälld Omega T5, Thorn Användningsområde: För kontor, butiker, skolor och motsvarande miljöer Utförande: Infälld armatur med vitmålad låg stomme, bara 58 mm hög. Paraboliskt, matt reflektorbländskydd typ B ger goda ljusprestanda och hög verkningsgrad > 65 %. Nödljusvarianter med 3 timmars drift. Montage: Armaturen godkänd för installation i ventilerat och oventilerat undertak. Armaturen läggs i undertak med modul 600x600 (300x1200) mm och synlig bärprofil 15/24 mm. Kan även med extra låskilsats installeras i fasta tak, denna sats är beställningsvara. Levereras inklusive ljuskällor:t5 lysrör färg mm Sladdställ 2,5 m Armatur infälld Omega T5, Thorn Artikel Nr Benämning Antal/Frp Enh Armatur OMEGA QUICK 228-B 2x28 W 297 mm 1197 mm 1 ST Armatur OMEGA QUICK 314-B 3x14 W 597 mm 597 mm 1 ST Armatur OMEGA QUICK 414-B 4x14 W 597 mm 597 mm 1 ST Thorn Infälld interiörarmatur Omega LED, Thorn En LED-armatur med en grund 12 mm profil för infällning/takmontage/pendling. Elektroniskt driftdon med eller utan ljusreglering/dali. Elektrisk klass II, IP20, IK02. Stomme: vit (RAL9016) stålplåt. Kupa: UV-stabiliserad opal akryl. Elektrisk anslutning via push wire-anslutningsplint, överkoppling möjligt. Kupa Livslängd Vikt Omega LED Opal IP20 12 mm h 5 kg Infälld interiörarmatur Omega LED, Thorn Artikel Nr Benämning Ljusflöde Färgtemp. Dimningsbar Antal/Frp Enh Infälldarmatur 40 W 3250 lm 3000 K 597 mm Nej 597 mm 1 ST Infälldarmatur 43 W 3250 lm 3000 K 597 mm 597 mm 1 ST Infälldarmatur 40 W 3250 lm 4000 K 597 mm Nej 597 mm 1 ST Infälldarmatur 43 W 3250 lm 4000 K 597 mm 597 mm 1 ST Infälldarmatur 12,3 W 920 lm 3000 K 300 mm Nej 300 mm 1 ST Infälldarmatur 12,3 W 920 lm 3000 K 300 mm 300 mm 1 ST Infälldarmatur 12,3 W 920 lm 4000 K 300 mm Nej 300 mm 1 ST Infälldarmatur 12,3 W 920 lm 4000 K 300 mm 300 mm 1 ST Tillbehör: Artikel Nr Benämning Antal/Frp Enh Monteringssats utanpåliggande montage till Omega 1 ST 14

16 70 INTERIÖRARMATURER FÖR LYSRÖR Infällda armaturer, Thorn Thorn Infälld interiörarmatur Omega LED-tillbehör, Thorn Tillbehör till Thorn Omega. Utförande Omega LED Utanpåliggande Artikel Nr Benämning Antal/Frp Enh Monteringssats 1 ST 15

17 70 INTERIÖRARMATURER FÖR LYSRÖR Infällda armaturer, Philips Infällda armaturer, Philips Philips Armatur infälld Impala, Philips Armatur för T8-lysrör. Armaturen passar i standardtak med synliga profiler och går även att använda, med tillbehör, i tak med dolda profiler och gipstak. Stomme av vitlackerat stål. Matt bländskydd och lamellbländskydd. Sladdställ 2,1m. Levereras inklusive ljuskälla, färg 830. Dimningsbar Styrenhet Vikt Impala TBS160 4x18 W Nej 595 mm 595 mm 80 mm HF-don Sladdställ IP20 4,22 kg Armatur infälld Impala, Philips Artikel Nr Benämning Antal/Frp Enh Infälldarmatur 1 ST 16

18 70 INTERIÖRARMATURER FÖR LYSRÖR Infällda armturer LED, Philips Infällda armturer LED, Philips Philips Armatur infälld Coreline LED, Philips Infälld armatur avsedd för montage i undertak med synlig bärprofil. Passar för allänbelysning i kontor, skolor och andra offentliga lokaler. Kupa Färgåtergivning Livslängd Lampa Coreline LED Opal 597 mm IP20 Ra> mm 31 mm h LED Artikel Nr Benämning Ljusflöde Färgtemp. Dimningsbar Antal/Frp Enh Infälldarmatur 42 W 3600 lm 3000 K Nej 1 ST Infälldarmatur 44 W 3700 lm 3000 K 1 ST Infälldarmatur 35,5 W 3400 lm 4000 K 1 ST Infälldarmatur 37 W 3400 lm 4000 K 1 ST 17

19 70 INTERIÖRARMATURER FÖR LYSRÖR Bänkarmaturer, a-collection Bänkarmaturer, a-collection a-collection Bänkarmatur amigo för T5-lysrör, a-collection Användingsområde: Över arbetsbänkar i kök, tvättrum, pentry etc. Utförande: Stomme av stålplåt, lackerad med vit pulverlack. Gavlar i vit ASA-plast. 10/16A dubbelt jordat petsäkert uttag samt vippströmbrytare på armaturens undersida. Armaturerna finns för 14 och28w T5 lysrör. Montage: Monteras på undersida av skåp eller hylla. Locket är vändbart för placering av uttagen valfritt till höger eller vänster. Skruvfastsättning genom 2 st nyckelhål. : Ledningsinföring genom 13 mm knock out i vardera gaveln samt två 13 mm ingångar på armaturens baksida. Levereras exklusive ljuskälla. Lämplig för överkoppling Med vägguttag amigo 87 mm 44 mm 3x2,5 mm² Bänkarmatur amigo för T5-lysrör, a-collection Artikel Nr Benämning C/avstånd Antal/Frp Enh Bänkarmatur 1x14 W 581 mm 400 mm 1 ST Bänkarmatur 1x28 W 1181 mm 1000 mm 1 ST 18

20 70 INTERIÖRARMATURER FÖR LYSRÖR Bänkarmaturer, Exaktor Bänkarmaturer, Exaktor Exaktor Bänkarmatur Sink LED, Exaktor Sink är en bänkarmatur med LED avsedd för montage under skåp. LED Sink ger ett klart krispigt ljus. LED enheten är monterad på en aluminiumskiva för att öka värmeavledningen. Ljusutbyte ca: 240 Lumen/enhet. Utstrålningsvinkel 120 grader. Armaturen är vändbar för alternativ placering av uttaget, och finns i 3 längder 600, 900 och mm. Vippströmbrytare är standard. Armaturen har ledningsinföring i båda gavlarna samt i armaturens mitt genom införingshål med 10 mm. Sink är godkänd för genomgående installationsledning och är uppbyggd på ett mycket monteringsvänligt sätt. Färgtemperatur Färgåtergivning Med omkopplare Med vägguttag Lämplig för överkoppling 4000 K Ra>80 Snabbplint 3x1,5mm² Artikel Nr Benämning H/D C/avstånd Antal/Frp Enh Bänkarmatur xLED 2x6 W 590 mm 100 mm 37 mm 530 mm 1 ST Bänkarmatur xLED 3x6 W 890 mm 100 mm 37 mm 830 mm 1 ST 19

21 70 INTERIÖRARMATURER FÖR LYSRÖR Bänkarmaturer, Thorn Bänkarmaturer, Thorn Thorn Bänkarmatur LK, Thorn Användningsområde: För belysning av arbetsbänk. Utförande: Stomme av vitlackerad stålplåt. Gavlar av vit ABS-plast. Ett dubbelt jordat eluttag kombinerat med strömbrytare är monterat i locket och kan vändas åt valfritt håll. Montage: För montering i överskåpets framkant. Två nyckelhål för skruvfastsättning. Emballaget kan användas som märkmall. Dubbla införingshål i centrum av långsidan och utslagsanvisning i gavlarna för ledningsdragning eller överkoppling i sidled. Lämplig för överkoppling Med vägguttag 114 mm 45 mm 3G 2,5 mm² Bänkarmatur LK, Thorn Artikel Nr Benämning C/avstånd Antal/Frp Enh Bänkarmatur LK 118 1x18 W 620 mm 510 mm 1 ST Bänkarmatur LK 136 1x36 W 1225 mm 1120 mm 1 ST 20

22 70 INTERIÖRARMATURER FÖR LYSRÖR Badrumsarmaturer, Exaktor Badrumsarmaturer, Exaktor Exaktor Badrumsarmatur Mimas med klar kupa, Exaktor Mimas är en armaturserie anpassad för belysning i badrum och vid speglar. Mimas kännetecknas av en hög funktionalitet och tekniknivå. Ljusbilden är väl avvägd mellan indirekt och direkt ljus för att få maximalt utbyte av de moderna ljuskällorna typ T5. Finns som standard i 600 mm och 900 mm längd, med eller utan 230 V jordat uttag (U), med eller utan närvarosensor (NS). Varianter med närvarosensor tänder armaturen vid närvaro och släcker efter inställd tid. Mimas finns med klar eller opal kupa. Armatur: Stomme av vitlackad stålplåt. Gavlar av vit ASA-plast. Reflektor/Bländskydd: Kupa av linjeprismatisk klar alternativt opal akryl (PMMA). : Införing mitt på armaturens baksida, alt. ovansida, 3- eller 4-polig snabbplint. Montage: På vägg. Övrigt: Armaturen finns i fyra olika utföranden: Utan uttag. Med tillägg U = 230 V jordat uttag. Med tillägg NS = Närvarosensor. Med tillägg U NS = 230 V jordat uttag och närvarosensor. Kupa Centrumavstånd Lampa Mimas 14 W 600 mm 97 mm Klar 62 mm 400 mm T5 IP44 Artikel Nr Benämning Sensor Med vägguttag Antal/Frp Enh Badrumsbelysning Nej Nej 1 ST Badrumsbelysning Nej 1 ST Badrumsbelysning 1 ST 21

23 70 INTERIÖRARMATURER FÖR LYSRÖR Badrumsarmaturer, Thorn Badrumsarmaturer, Thorn Thorn Badrumsarmatur Cimi, Thorn Smäcker badrumsarmatur. Mjukt och behagligt ljus utan störande skuggor vid placering ovanför spegel. Smäcker design med T5-lysrör, halogenfria kablar används för en bättre miljö. Enkel installation med två skruvar och olika möjligheter för kabelgenomföring. Varianter med jordat uttag och närvarodetektor (PIR). Uttag med lock för IP44. Varianter med strömbrytare eller dimning på begäran. Ljuskällor: 14-35W, T5 FDH. Sockel: G5. Material/Ytbehandling: Stomme: strängsprutad aluminium, vitlackerad. Kupa: opal polykarbonat. Gavlar: pressgjuten aluminium, vitlackerad. Installation/Montering: Passar för väggmontage. Två införingshål Ø19 mm med strypnipplar i stommens botten. Utbrytbart hål Ø12 mm i vardera gaveln samt på stommens ovansida. Insticksplint för 3 x 2,5 mm². Levereras inklusive ljuskällor HF Högfrekvensdon, SW - Inbyggd strömbrytare, S2P Jordat uttag HFD Högfrekvensdon med digital ljusreglering, SLDP Närvarodetektor (PIR) Sensor Med vägguttag Badrumsarmatur Cimi, Thorn Cimi HF 14 W 3G 2,5 mm² 616 mm 60 mm Nej Nej 60 mm IP44 Ljusfärg 830 Dimningsbar Nej Artikel Nr Benämning Antal/Frp Enh Badrumsarmatur 1 ST 22

24 70 INTERIÖRARMATURER FÖR LYSRÖR Lysrörsrännor och rampbelysning, övriga fabrikat Lysrörsrännor och rampbelysning, övriga fabrikat Philips Lysrörsarmatur Pentura, Philips Pentura Mini TCH är en extremt smal och dekorativ lysrörsarmatur för hemmiljöer. Armaturen, som levereras med minilysrör TL5 färdig att installeras, är mycket kostnadseffektiv. Pentura Mini TCH ger tillsammans med minilysröret TL5 Essential och det lätta elektroniska driftdonet stora energibesparingar. Armaturen har en patenterad reflektor som ger hög ljusprestanda. Pentura Mini, som är en extremt smal och lätt lysrörsarmatur, är enkel att installera även på platser med begränsat utrymme t.ex. över arbetsplatser i hemmiljöer, hemmakontor och i miljöer som är avsedda för rekreation. Den extremt smala och lätta lysrörsarmaturen ger ljus där det behövs även på ställen där det är ont om plats. Eftersom Pentura Mini TCH levereras komplett med lysrör, robust polykarbonatkupa och alla montagetillbehör går det mycket snabbt att installera armaturen. Armaturen har genomgående ledningsdragning och borttagbara gavlar som döljer den tryckknappsanslutning som gör att Pentura Mini är så enkel att installera. TCH 8 Ljusfärg 830 Styrenhet IP20 23 mm 45 mm HF-don Artikel Nr Benämning Antal/Frp Enh Lysrörsarmatur 1x14 W 623 mm 1 ST Lysrörsarmatur 1x21 W 923 mm 1 ST Lysrörsarmatur 1x28 W 1223 mm 1 ST 23

25 70 INTERIÖRARMATURER FÖR LYSRÖR Tavelbelysning Tavelbelysning Exaktor Lysrörsarmatur Serie 33, Exaktor Armatur med asymmetriskt ljus för belysning av skoltavlor, hyllor och skyltningar i affärslokaler etc. Utförande: lackerad stålplåt. Reflektor av högglanspolerad aluminium. Faskompenserad. Tilläggsbeteckning: HF - med elektroniska driftdon. Ledningsinföring: I gavlarna samt mot tak i armaturens mitt. Montage: I tak, på pendlar. På vägg med 2 konsoler 321 B eller 322 B, ställbart med fäste 328, i ramp med rampdon 329. I kombination med 2 enkelpendlar 112 V ställbart med fäste 328 och i ramp med rampdon mm 140 mm Lysrörsarmatur Serie 33, Exaktor Artikel Nr Benämning C/avstånd Antal/Frp Enh Lysrörsarmatur 3381/36 HF 1229 mm 1x36 W ST Lysrörsarmatur 3381/58 HF 1529 mm 1x58 W ST 24

26 72 INDUSTRIARMATURER Öppna industriarmaturer för lysrör, a-collection Section Index 72 Industriarmaturer Kapslade industriarmaturer IP 44 LED, Exaktor Kapslade industriarmaturer IP 44 LED, övriga fabrikat Kapslade industriarmaturer IP 44 LED, Thorn Kapslade industriarmaturer IP 44, Exaktor Kapslade industriarmaturer IP 44, Thorn Kapslade industriarmaturer IP 44, a-collection Kapslade industriarmaturer IP 44, övriga fabrikat Kapslade industriarmaturer IP 54 - IP 67 LED a-collection Kapslade industriarmaturer IP 54 - IP 67 LED, Philips Kapslade industriarmaturer IP 54 - IP 67 LED, Exaktor Kapslade industriarmaturer IP 54 - IP 67 LED, Thorn Kapslade industriarmaturer IP 54 - IP 67, Exaktor Kapslade industriarmaturer IP 54 - IP 67, Thorn Kapslade industriarmaturer IP 54 - IP 67, a-collection Kapslade industriarmaturer IP 54 - IP 67, övriga fabrikat Öppna industriarmature LED, Exaktor Öppna industriarmaturer för lysrör, Exaktor Öppna industriarmaturer för lysrör, Thorn Öppna industriarmaturer för lysrör, a-collection Öppna industriarmaturer för lysrör, a-collection a-collection Indy Industriarmatur IP23 Användningsområde: Allmänbelysning på industrier, butiker, lager och liknande lokaler. Utförande: Kompakt och effektiv belysningsarmatur. Designad specifikt för T5-lysrör vilket ger en diskret armatur med låg vikt. Stomme och gavlar i zinkbelagd plåt. Verktygslöst montage av reflektor och linfäste. Finns för 2x49 W eller 2x80 W med standard Tridonic HF-don eller Tridonic PC Industry. Levereras exklusive ljuskällor. Montage: Dikt tak eller på lina med förmonterat fäste. : via 23 mm hål i gavlarna. Förberedd för överkoppling med snabbplintar för 5x2,5 mm² i vardera ände av armaturen. Indy Elförzinkat silver IP mm 120 mm 95 mm Snabbplint 5G2,5 Lämplig för överkoppling Artikel Nr Benämning Styrenhet Antal/Frp Enh Industriarmatur HF-don 2x49 W 1 ST Industriarmatur HF-don 2x80 W 1 ST Industriarmatur HF-don Industri 2x49 W 1 ST Industriarmatur HF-don Industri 2x80 W 1 ST 25

27 72 INDUSTRIARMATURER Öppna industriarmaturer för lysrör, Thorn Öppna industriarmaturer för lysrör, Thorn Thorn Industriarmatur öppen Indus Top smal ljusfördelning, Thorn Effektiv IP23-klassad industriarmatur för T5 med patenterad fällbar installationslucka. En smart installationslucka som hänger kvar på armaturen under monteringen. Inbyggt fäste som möjliggör montage på bärlina utan verktyg. Version med industridriftdon som ger hög driftssäkerhet och ökat skydd mot spänningstoppar. Sensorversioner finns på begäran. Material/Ytbehandling: Stomme och gavlar: korrosionsbeständig aluzink. Bländskydd: aluzink eller aluminium. Reflektor: MIRO 5. Installation/Montering: Enkel inkoppling tack vare installationsluckan på sidan. Lämplig för montering dikt tak eller på bärlina med inbyggt linfäste. Två kabelgenomföringar Ø 19 mm på stommens mitt och ett Ø 23 mm i varje gavlel. splint, 5 x 2 x 2,5 mm² eller 5 x 2 x 2,5 mm² + 3 x 2 x 2,5 mm². Indus TOP HF NW IP cm 163 mm 126 mm Industriarmatur öppen Indus Top smal ljusfördelning, Thorn Artikel Nr Benämning Vikt Antal/Frp Enh Industriarmatur 2x49 W 3,6 kg 1 ST Industriarmatur 2x80 W 3,7 kg 1 ST Thorn Industriarmatur öppen Indus Top bred ljusfördelning, Thorn Effektiv IP23-klassad industriarmatur för T5 med patenterad fällbar installationslucka. En smart installationslucka som hänger kvar på armaturen under monteringen. Inbyggt fäste som möjliggör montage på bärlina utan verktyg. Version med industridriftdon som ger hög driftssäkerhet och ökat skydd mot spänningstoppar. Sensorversioner finns på begäran. Material/ytbehandling: Stomme och gavlar: korrosionsbeständig aluzink. Bländskydd: aluzink eller aluminium. Reflektor: MIRO 5. Installation/montering: Enkel inkoppling tack vare installationsluckan på sidan. Lämplig för montering dikt tak eller på bärlina med inbyggt linfäste. Två kabelgenomföringar Ø 19 mm på stommens mitt och ett Ø 23 mm i varje gavlel. splint, 5 x 2 x 2,5 mm² eller 5 x 2 x 2,5 mm² + 3 x 2 x 2,5 mm². Styrenhet Lämplig för överkoppling Vikt INDUS TOP 2X49W HF WD HF-don 2x49 W Elförzinkat silver IP cm 247 mm 135 mm 5G 2,5 mm² 3,6 kg Industriarmatur öppen Indus Top bred ljusfördelning, Thorn Artikel Nr Benämning Antal/Frp Enh Industriarmatur 1 ST 26

28 72 INDUSTRIARMATURER Öppna industriarmaturer för lysrör, Exaktor Öppna industriarmaturer för lysrör, Exaktor Exaktor Industriarmatur öppen Zodiac T8, Exaktor Zodiac T8 är framtagen med tanke på de krävande miljöer som en industriarmatur kan monteras i. Zodiacär en ny generation som är förbättrad och förädlad av vår industriarmatur 45-serien. Zodiac har en unik kylande armaturstomme i aluminium, som ger armaturen suveräna egenskaper och prestanda. I Zodiac hanterar vi temperaturen vid driftdon och ljuskälla på ett mer optimalt sätt. Vi utnyttjar det faktum att aluminium har ca 5 ggr högre värmekonduktivitet än stål. Resultatet av den temperatursänkning vi uppnår medför en fördubbling av förväntad livslängd på driftdonen och ett ökat ljusflöde i normala applikationer. Användningsområden: Produktionslokaler, stormarknader mm. Teknisk beskrivning: Stomme av aluminium, gavlar i varmförzinkad stålplåt, reflektor av matteloxerad renaluminium. För montering direkt mot tak, på lina med linfäste 343 alt. 348 Centrumavstånd Vikt Lampa Lamphållare 4522/58 HF 2x58 W Aluminium IP mm 200 mm 120 mm mm 2,5 kg Lysrör T8 G8 Artikel Nr Benämning Antal/Frp Enh Industriarmatur 1 ST Exaktor Industriarmatur öppen Zodiac T5, Exaktor Zodiac T5 är framtagen med tanke på de krävande miljöer som en industriarmatur kan monteras i. Zodiac är en ny generation som är förbättrad och förädlad av vår industriarmatur 45-serien. Zodiac har en unik kylande armaturstomme i aluminium, som ger armaturen suveräna egenskaper och prestanda. I Zodiac hanterar vi temperaturen vid driftdon och ljuskälla på ett mer optimalt sätt. Vi utnyttjar det faktum att aluminium har ca 5 ggr högre värmekonduktivitet än stål. Resultatet av den temperatursänkning vi uppnår medför en fördubbling av förväntad livslängd på driftdonen och ett ökat ljusfllöde i normala applikationer. Zodiac finns även med T8 lysröret. Användningsområden: Produktionslokaler, stormarknader m.m. Teknisk beskrivning: Stomme av aluminium, gavlar i varmförzinkad stålplåt, reflektor standard av matteloxerad renaluminium. Bred av blank renaluminium och Medel/Smal av högglanseloxerad aluminium. För montering direkt mot tak, på lina med linfäste 343 alt Ljuskälla ingår ej. Lampa Lamphållare Aluminium IP mm Lysrör T5 G5 Artikel Nr Benämning C/avstånd Vikt Enh Industriarmatur 4522/28 STD 2x28 W 1240 mm 200 mm mm 2,0 kg ST Industriarmatur 4522/49 STD 2x49 W 1540 mm 200 mm mm 2,4 kg ST Industriarmatur 4522/28 BR 2x28 W 1240 mm 160 mm mm 2,0 kg ST Industriarmatur 4522/49 BR 2x49 W 1540 mm 160 mm mm 2,4 kg ST 27

29 72 INDUSTRIARMATURER Öppna industriarmature LED, Exaktor Öppna industriarmature LED, Exaktor Exaktor Industriarmatur öppen Scorpius, Exaktor Lågbyggd IP23 reflektorarmatur bestyckad med LED. Scorpius med bredstrålande reflektor är mycket lämplig som allmänljus i industrier, butiker och liknande miljöer (2-6 m). Armatur med medelstrålande reflektor är lämpad för takhöjd 6-9 m. Med smalstrålande reflektor är armaturen lämplig i t.ex. lagergångar, även upp till mycket höga takhöjder (8-14 m). Armaturstomme i aluminium för bästa kylande egenskaper och lång livslängd. För installation i temperaturer från Scorpius 5x2,5 mm² 1780 mm 71 mm 75 mm Ljusfärg 840 IP23 Artikelnummer leverantör 4411/80 bred 80 W Ljusflöde 7270 lm Färgåtergivning Ra>80 Livslängd h Industriarmatur öppen Scorpius, Exaktor Artikel Nr Benämning Antal/Frp Enh Industriarmatur 1 ST 28

30 72 INDUSTRIARMATURER Kapslade industriarmaturer IP 44, a-collection Kapslade industriarmaturer IP 44, a-collection a-collection Industriarmatur T8 IP44, a-collection Användningsområde: Allmänna ytor, garage eller andra likvärdiga miljöer som kräver IP44 och en funktionell allmän belysning. Utförande: Halogenfri. Stomme av profilerad stålplåt lackerad med vit pulverlack. Gavlar av ASA plast och polykarbonat. Linjeprismatisk akryl kupa för högsta ljusutbyte. Gemensam tändning. Faskompenserade konventionella lågförlustdon eller HF-don med varmstart. Montage: Nyckelhålsmontage för dikt tak eller bärprofil för nedsänkt undertak. Vägd för pendelmontage. Linfäste för linmontage max 5mm, beställs separat. : Ansluts genom knockout gavlar eller i centrum av armatur i 5-polig plint för en kabelarea max 5G2,5mm2. Levereras exklusive ljuskällor. Kupa T8 Klar IP mm 60 mm 5G2,5 mm² Artikel Nr Benämning Vikt Antal/Frp Enh Industriarmatur 2x18 W 672 mm 2,5 kg 1 ST Industriarmatur 2x36 W 1282 mm 3,0 kg 1 ST Industriarmatur 2x58 W 1582 mm 3,8 kg 1 ST 29

31 72 INDUSTRIARMATURER Kapslade industriarmaturer IP 44, a-collection a-collection Industriarmatur indy44 IP44, T5, a-collection Användningsområde: Allmänna ytor, garage eller andra likvärdiga inomhusmiljöer som kräver IP44 och en funktionell allmän belysning. Utförande: Stomme i vitlackerad stålplåt med gavlar i plast. Linjeprismatisk eller opaliserad kupa i polykarbonat. Kupan öppnas utan verktyg och hänger kvar i stommen vid lysrörsbyte. Sensorarmaturerna har inbyggd Micas HF-rörelsesensor för max 500VA lysrörslast. Sensorarmaturer med och utan dimfunktion kan kopplas i grupper med en eller flera sensorarmaturer som master och lämpligt antal slavarmaturer. Ta alltid hänsyn till sensorns maxlast och använd vid behov kontaktor. Dimarmaturerna har HF-don med dimfunktion som kan konfigureras efter behov. Fabriksinställning är korridorfunktion med 10% grundljus men donet kan ställas om för att styras med DALI eller switchdim. Levereras exklusive ljuskällor. Montage: Dikt tak. Infästning c/c 400 mm, 1000 mm respektive 1300 mm. : via 18 mm knockout i gavlarna eller hål i mitten av armaturens översida. Gummigenomföringar medföljer. Snabbkopplingsplint med dubbla anslutningar max 5x2,5 mm². Lämplig för överkoppling Indy44 IP mm 53 mm 5G2,5 mm² Industriarmatur indy44 IP44, T5, a-collection Artikel Nr Benämning Kupa Dimningsbar Sensor Antal/Frp Enh Industriarmatur 2x14 W Opal Nej 594 mm 1 ST Industriarmatur 2x28 W Opal Nej 1194 mm 1 ST Industriarmatur 2x14 W Prismatisk Nej 594 mm 1 ST Industriarmatur 2x28 W Prismatisk Nej 1194 mm 1 ST Industriarmatur 2x49 W Prismatisk Nej 1494 mm 1 ST Industriarmatur 2x14 W Prismatisk Nej 594 mm 1 ST Industriarmatur 2x28 W Prismatisk Nej 1194 mm 1 ST Industriarmatur 2x28 W Prismatisk 1194 mm 1 ST Industriarmatur 2x28 W Prismatisk 1194 mm 1 ST 30

32 72 INDUSTRIARMATURER Kapslade industriarmaturer IP 44, Thorn Kapslade industriarmaturer IP 44, Thorn Thorn Industriarmatur IP 44 Prisma T5,Thorn Kapslingsklass IP 44 Prismas form och format är optimerat för den nya tekniken med T5-lysrör. Utförande: Armaturstomme av förlackerad 0,7 mm aluzinkplåt. Gavlar av vit slagfast ASA-plast. Kupa av prismatisk klar eller opal akryl. För T5-lysrör vilket samtidigt innebär HF-don. På beställning även med reglerbara don. Levereras med eller utan överkoppling. Unik prismatisk klar kupa: Prismornas form behålls även i kupans rundade delar. Detta innebär högre verkningsgrad med jämn och hög luminens samtidigt som inre delar och komponenter syns avsevärt mindre jämfört med en vanlig klar kupa Montage: Nyckelhål på ovansidan för montage dikt tak, vägg eller konsol. Tvårörsarmatur är balanserad för montage på lina med upphäng E : Armatur utan överkoppling har två införingshål i centrum av ovansidan (14 W vid ena gaveln) och utbytbara hål i båda gavlarna ø 19 mm alternativt ø 12 mm. kabeltätningar medlevereras till Prisma. Insticksplint för anslutning 5x2x2.f mm². Prisma med överkoppling (ÖK) är förberedd med hål ø 19 mm i gavlarna och 5x2,5mm²överkopplingsledning. Kabeltätningar medlevereras. splint 5x2x2,5mm². Alternativutföranden: Med HF-don för ljusreglering. Dimningsbar Sensor Lämplig för överkoppling Lampa Styrenhet Nej Nej IP mm 64 mm 5G 2,5 mm² Nej T5 HF-don Artikel Nr Benämning Kupa Antal/Frp Enh Industriarmatur PRISMA 2X14W HFA OP 2x14 W Opal 596 mm 1 ST Industriarmatur PRISMA 2X28W OP LI830 2x28 W Opal 1196 mm 1 ST Industriarmatur PRISMA 2X14W HFA CL 2x14 W Klar 596 mm 1 ST Industriarmatur PRISMA 2X28W CL LI830 2x28 W Klar 1196 mm 1 ST 31

33 72 INDUSTRIARMATURER Kapslade industriarmaturer IP 44, Thorn Thorn Industriarmatur IP 44 Prisma SLDMD Basic, Thorn Prisma med sensor är en smal T5 lysrörsarmatur för utanpåliggande montage utrustad med HF sensor. Sensorn har på/avslagningsfunktion och en räckvidd från 0,5 m till ca 4 m vid en takhöjd på 2,4 meter. Armaturen är ideal i t ex trapphus och korridorer men tack vare en IP44- klassad stomme kan den även med fördel användas i matsalar, kaféer och kök. Låg, rundad armatur optimerad för T5 lysrör Utanpåliggande montage eller pendlad Prismatisk kupa som har egenskapen att fördela luminansen jämnt och neutralisera skuggor från de inbyggda komponenterna Prisma SLDMD Basic har inbyggd tänd/släckfunktion som tänder när du kommer och släcker när du gått. Denna variant är lämplig att använda i mindre utrymmen där man klarar sig med en armatur per utrymme. Införingshål Ø 19 mm i vardera gaveln samt två införingshål Ø 19 mm på ovansidan. Samtliga varianter med insticksplint 5x2x2,5 mm2 placerad vid sensorn i ena gaveln. Kupa Vikt Effekt Prisma SLDMD 2X28 W Prismatisk IP mm 167 mm 64 mm 2,7 kg 2x28 W Industriarmatur IP 44 Prisma SLDMD Basic, Thorn Artikel Nr Benämning Antal/Frp Enh Industriarmatur 1 ST 32

34 72 INDUSTRIARMATURER Kapslade industriarmaturer IP 44, Thorn Thorn Industriarmatur IP 44 Prisma SLDMD, Thorn Smäcker lysrörsarmatur med prismatisk kupa för takmontering eller pendlad. Optimerad för T5- lysrör. IP44 som passar till matsalar, kaféer och kök. Prismaformen går igen i den välvda kupan för att optimera ljusutbytet. Masterarmaturen är utrustad med HF-sensor med av-/påslagningsfunktion, intervall från 0,5 m till ca 4 m vid takhöjd på 2,4 m, frånslagningsfördröjning från 2 30 minuter,fotocell lux, räckvidd 360 med en öppningsvinkel på 160. Korridorfunktion med grundljus. Max 3 slavarmaturer kan anslutas. Utförande: Stomme: 0,7 mm galvaniserat vitlackat stål. Gavlar: Slagtålig vit ASA-plast. Kupa: Prismatisk akryl. Montage: Fästpunkter Ø 14 mm för montering dikt mot tak/vägg, upphängning eller montering på konsol. Två kabelgenomföringar Ø 19mm mitt på stommen och ett brythål i gavlarna. Genomföringar ingår för 5G2,5 mm². Kupa Dimningsbar Sensor Utförande Centrumavstånd Styrenhet Ljusflöde Detekteringsområde Prisma SLDMD 2x28 W Prismatisk HF IP mm Master 167 mm 64 mm 5x2x2,5 mm² 1100 mm HF-don DALI 5200 lm 0,5-4m Artikel Nr Benämning Antal/Frp Enh Industriarmatur 1 ST 33

35 72 INDUSTRIARMATURER Kapslade industriarmaturer IP 44 LED, Thorn Kapslade industriarmaturer IP 44 LED, Thorn Höghöjdsarmatur HiPak Pro LED, Thorn En LED-armatur för höga montagehöjder med bredbelysning. Elektroniskt DALI-driftdon med ljusreglering. Elektrisk klass I, IP43-kapsling, IK08. Armatur: Strängsprutad anodiserad Aluminium. Gavlar: målad stål (liknar RAL 9006). Reflektor: Aluminium av hög kvalitet. Optikskydd: plast. Monteringssatser beställs separat. Elektrisk anslutning via snabbkopplingsplint bakom skjutlucka. Levereras med 4000K LED. Ljusflöde Färgtemperatur Spridningsvinkel Färgåtergivning Vikt Dimningsbar Höghöjdsarmatur HiPak Pro LED, Thorn HiPak Pro LED WD 150 W lm 4000 K 756 mm Aluminium Bred Ra>70 92 mm 271 mm IP43 8,8 kg Ljusfärg 740 Slagstyrka Styrenhet IK08 HF-don DALI Artikel Nr Benämning Antal/Frp Enh Industriarmatur 1 ST 34

36 72 INDUSTRIARMATURER Kapslade industriarmaturer IP 44, Exaktor Kapslade industriarmaturer IP 44, Exaktor Exaktor Industriarmatur IP 44 Naiad, Exaktor Naiad: Naiad är en av marknadens mest lågbyggda IP44. Naiad är en perfekt allroundarmatur lämplig för många olika typer av miljöer. Armaturserien kommer till sin rätt inom livsmedelsindustrin, storköksmiljön, pakeringshus, korridorer, omklädningsrum m.m. Naiad är en vidareutveckling av vår populära 24-serie. Naiad RS: Är utrustad med sensor av mikrovågstyp (5,8 GHz). Mikrovågssensorn påvisar närvaro i sin närhet men även på andra sidan glasrutor och tunna väggar. Versioner med NS som tillägg, tänder upp när man kommer in i rummet (inom förinställd räckviddskänslighet) och släcker när man inte är där. NS DIM: Versioner med NS DIM ökar från Min (10%) ljus till Max fullt ljus. Vilket medför att det alltid finns ett trygghetsskapande ljus på 10% och en direkt övergång till Max-ljus. Installation: Naiad kan monteras dikt tak, mot vägg och på lina. Armaturen har 5-polig överkopplingsplint för att underlätta installationen. Varianter med överkoppling 5 x 1,5 mm² benämns ÖK. Armaturen har nyckelhål för att underlätta installationen. Medföljande packning skall monteras vid nyckelhål för att erhålla IP44. Material: Stommen är tillverkad av zinkbelagd plåt som är pulverlackerad vit. Gavlar av vit ASAplast, som klarar de flesta miljöer. Kupan är linjeprismatisk och finns i klar eller opal akrylplast. Linjeprismorna är vinklade så att man även vid låga takhöjder får en mycket bred och jämn ljusbild. Lampa Styrenhet Naiad IP mm 46 mm 5G 1,5 mm² T5 HF-don Artikel Nr Benämning Kupa Dimningsbar Sensor Antal/Frp Enh Industriarmatur 2x14 W Klar Nej Nej 602 mm 1 ST Industriarmatur 2x28 W Klar Nej Nej 1202 mm 1 ST Industriarmatur 2x35 W Klar Nej Nej 1502 mm 1 ST Industriarmatur 2x49 W Klar Nej Nej 1502 mm 1 ST Industriarmatur 2x49 W Klar Nej Nej 1502 mm 1 ST Industriarmatur 2x28 W Klar Nej 1202 mm 1 ST Industriarmatur 2x28 W Klar Nej 1202 mm 1 ST Industriarmatur 2x14 W Klar Nej 602 mm 1 ST Industriarmatur 2x14 W Opal Nej Nej 602 mm 1 ST Industriarmatur 2x28 W Opal Nej Nej 1202 mm 1 ST Industriarmatur 2x28 W Opal Nej 1202 mm 1 ST Industriarmatur 2x14 W Opal Nej 602 mm 1 ST Industriarmatur 2x14 W Opal 602 mm 1 ST 35

37 72 INDUSTRIARMATURER Kapslade industriarmaturer IP 44 LED, Exaktor Kapslade industriarmaturer IP 44 LED, Exaktor Exaktor Industriarmatur IP 44 Naiad LED, Exaktor Naiad LED är en perfekt lågbyggd, allroundarmatur bestyckad med LED-ljuskälla. Armaturen är lämplig för många olika typer av miljöer till exempel industri och parkeringshus. Kan styras med DALI, kan även i specialutförande förses med mikrovågssensor (RS) i armaturen. Naiad LED är en lågbyggd, kapslad allroundarmatur bestyckad med LED-ljuskälla och är avsedd för montage dikt tak. Armaturen skapar en bra allmänbelysning genom en opal kupa med kontrollerad bländning. Levereras inklusive LED-ljuskälla. Naiad Kupa Opal Livslängd h Färgåtergivning Ra>80 46 mm 159 mm 5x2,5mm² IP44 Ljusfärg 840 Industriarmatur IP 44 Naiad LED, Exaktor Artikel Nr Benämning Ljusflöde Antal/Frp Enh Industriarmatur 30 W 1930 lm 602 mm 1 ST Industriarmatur 60 W 3850 lm 1202 mm 1 ST Exaktor Industriarmatur IP44 24LED, Exaktor 24LED är en kapslad allroundarmatur bestyckad med LED-ljuskälla. 24LED är avsedd för montage dikt tak. Armaturen skapar en bra allmänbelysning genom en opal kupa med kontrollerad bländning. Ljusflöde Färgtemperatur Kupa Vikt Dimningsbar 60 W 4305 lm 4000 K Opal 1243 mm 63 mm 210 mm IP44 5,50 kg Nej Industriarmatur IP44 24LED, Exaktor Artikel Nr Benämning Sensor Antal/Frp Enh Industriarmatur 24LED L60/840 Nej 1 ST Industriarmatur 24LED L60/840 RS 1 ST 36

38 72 INDUSTRIARMATURER Kapslade industriarmaturer IP 44, övriga fabrikat Kapslade industriarmaturer IP 44, övriga fabrikat Nokalux Industriarmatur IP 44 Humid, Nokalux D-märkt kapslad armatur IP 44. Slimmad stomme av vitlackerad aluzink med gavlar av slagtålig plast. Kupa av klar alternativt opal linjeprismatisk akryl. via gavel eller i centrum.som standard överkopplingsbar 5-polig plint. Armatur med sensor tänder och släcker vid rörelse. Armatur med sensor dim Eco lyser med 10% ljusnivå och ökar till 100% vid närvaro. Armatur typ Eco med grundljus som föregående men utan sensor, avsedd som slavarmatur eller annan styrning för full upptändning tex trappautomat. Humid 2x28 W Kupa Klar Dimningsbar Nej IP mm 152 mm 50 mm 5G2,5 mm² Styrenhet HF-don 152 mm Effekt 2x28 W Höjd 50 Artikel Nr Benämning Sensor Antal/Frp Enh Industriarmatur Nej 1 ST Industriarmatur 1 ST 37

39 72 INDUSTRIARMATURER Kapslade industriarmaturer IP 44 LED, övriga fabrikat Kapslade industriarmaturer IP 44 LED, övriga fabrikat Nokalux Industriarmatur IP 44 Humid LED, Nokalux D-märkt kapslad allround LED-armatur IP 44. Slimmad stomme av vitlackerad aluzink med gavlar av slagtålig plast. Kupa av opal linjeprismatisk akryl. Flexibelt montage dikt tak, på väggkonsol, armaturskena eller lina. via gavel eller ovansida. Som standard överkopplingsbar 5-polig plint. LED-modulerna har ljusfärg 830 alternativt 840 med en livslängd på h L70 samt MacAdam 3 SDCM. Finns även med sensorutförande. Dimbara armaturer kan styras med tryckknapp eller Dali. Humid LED 54 W Ljusflöde 5800 lm Färgtemperatur 3000 K Kupa Opal 1192 mm Styrenhet LED-drivdon ej dimbart Sensor Nej Livslängd h Färgåtergivning Ra>80 50 mm 152 mm 5x2,5mm² IP44 Lämplig för överkoppling Centrumavstånd 900 mm Ljusfärg 830 Industriarmatur IP 44 Humid LED, Nokalux Artikel Nr Benämning Antal/Frp Enh Industriarmatur 1 ST 38

40 72 INDUSTRIARMATURER Kapslade industriarmaturer IP 54 - IP 67, a-collection Kapslade industriarmaturer IP 54 - IP 67, a-collection a-collection Industriarmatur IP65 Indy65, a-collection Användningsområde: Allmänna ytor, garage, våtrum eller andra likvärdiga inomhusmiljöer som kräver IP65 och en funktionell allmän belysning. D-märkt. Utförande: Stomme och linjeprismatisk kupa i polykarbonat (PC) med clips i rostfritt stål. Finns som T5 2x28 W och 2x49 W samt T8 2x58 W. Plint och HF-don på baksidan av reflektorn. Montage: Dikt tak/vägg, på konsol, eller nedpendlad. Monterings- beslag i rostfritt stål medföljer, dock ej vajrar för ned-pendling. Infästning c-c 918 mm respektive 1220 mm. : Kabelinföring genom 20 mm knockouts i gavlarna och i vardera ände av armaturens ovansida. Gummitätningar medföljer. Förberedd för överkoppling med kopplingsplint 5G2,5mm² i vardera ände av armaturen. Kupa Lämplig för överkoppling Prismatisk IP mm 100 mm 5G2,5 mm² Artikel Nr Benämning Vikt Antal/Frp Enh Industriarmatur INDY65 T5 2x28 W 1270 mm 3,1 kg 1 ST Industriarmatur INDY65 T5 2x49 W 1570 mm 3,9 kg 1 ST Industriarmatur INDY65 T8 2x58 W 1570 mm 3,9 kg 1 ST 39

41 72 INDUSTRIARMATURER Kapslade industriarmaturer IP 54 - IP 67 LED a-collection Kapslade industriarmaturer IP 54 - IP 67 LED a-collection Industriarmatur IP65 Indy65 LED Användningsområde: Allmänna ytor, garage, våtrum eller andra likvärdiga inomhusmiljöer som kräver IP65 och en funktionell allmän belysning. D-märkt. Utförande: Stomme och linjeprismatisk kupa i polykarbonat (PC) med clips i rostfritt stål samt opalt filter. Montage: Dikt tak/vägg, på konsol, eller nedpendlad. Monterings- beslag i rostfritt stål medföljer, dock ej vajrar för ned-pendling. Infästning c-c 918 mm respektive 1220 mm. : Kabelinföring genom 20 mm knockouts i gavlarna och i vardera ände av armaturens ovansida. Gummitätningar medföljer. Förberedd för överkoppling med kopplingsplint 5G2,5 mm² i vardera ände av armaturen. Kupa Färgtemperatur Ljusflöde Centrumavstånd Livslängd Färgåtergivning Ljusfärg 840 Industriarmatur IP65 Indy65 LED INDY65 LED Prismatisk 51 W 4000 K 5800 lm 1270 mm 100 mm 100 mm IP mm h CRI>80 5G2,5 Lämplig för överkoppling Vikt ja 2,6 kg Artikel Nr Benämning Antal/Frp Enh Industriarmatur LED 1 ST 40
