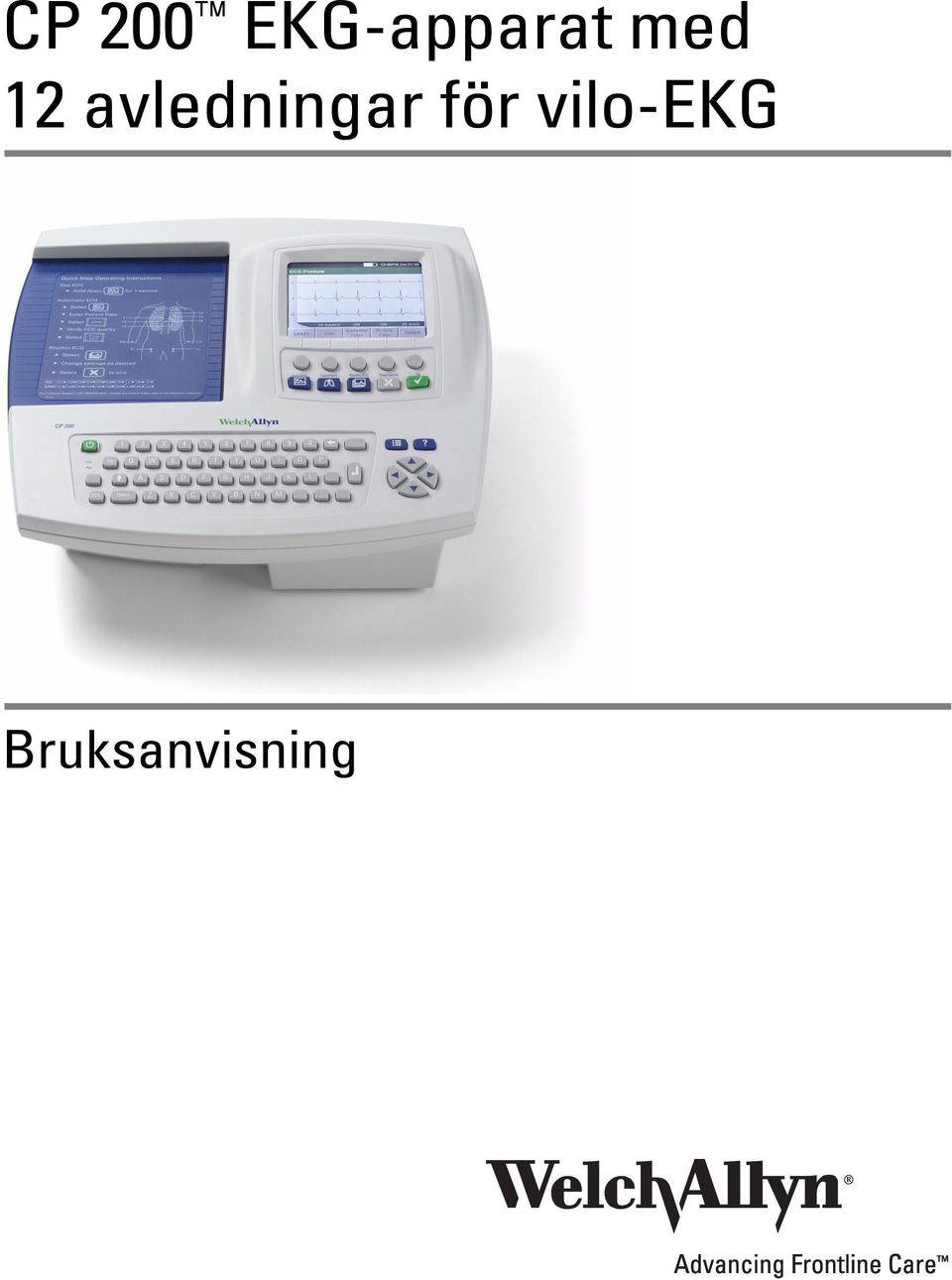

1 CP 200 EKG-apparat med 12 avledningar för vilo-ekg Bruksanvisning

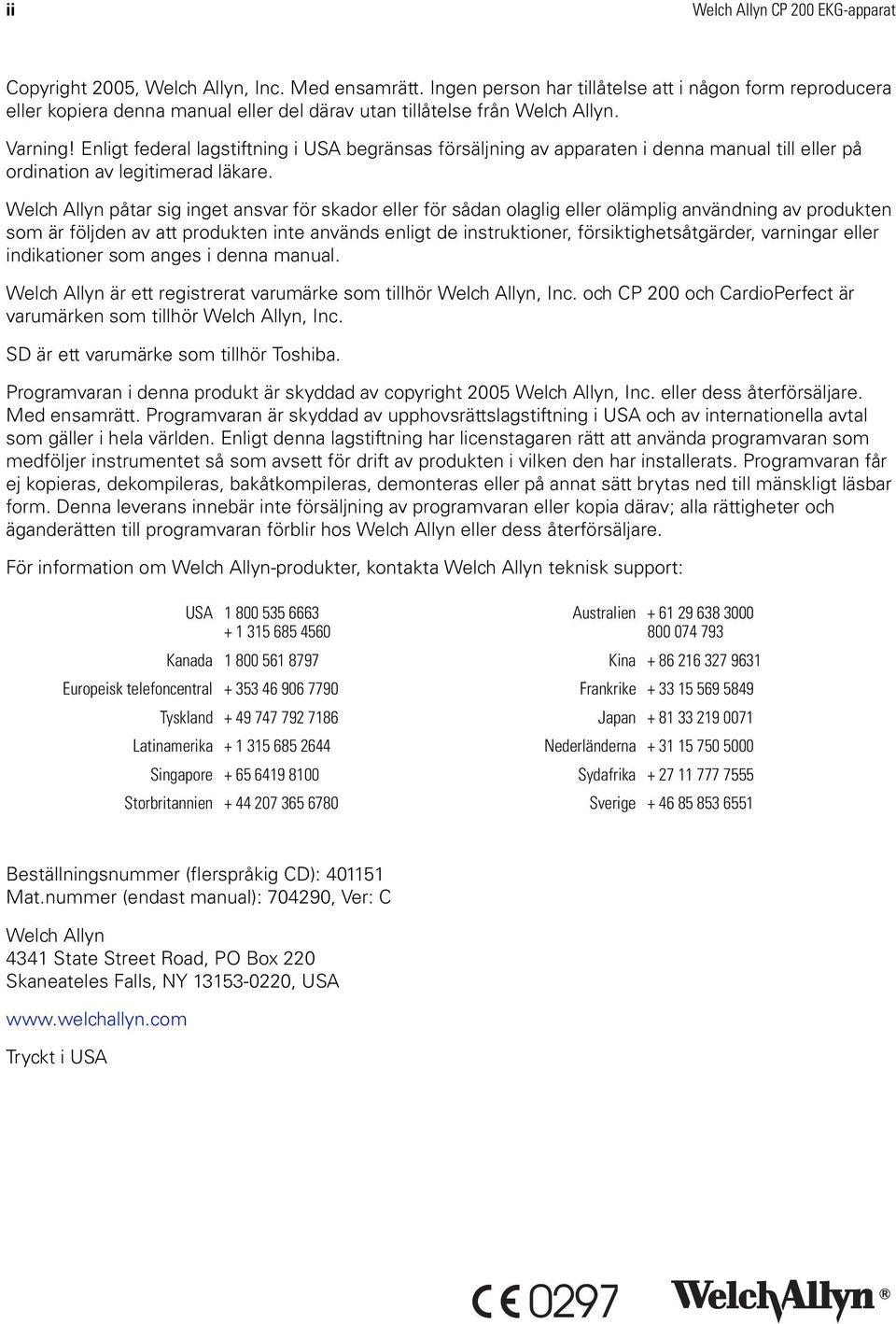

2 ii Welch Allyn CP 200 EKG-apparat Copyright 2005, Welch Allyn, Inc. Med ensamrätt. Ingen person har tillåtelse att i någon form reproducera eller kopiera denna manual eller del därav utan tillåtelse från Welch Allyn. Varning! Enligt federal lagstiftning i USA begränsas försäljning av apparaten i denna manual till eller på ordination av legitimerad läkare. Welch Allyn påtar sig inget ansvar för skador eller för sådan olaglig eller olämplig användning av produkten som är följden av att produkten inte används enligt de instruktioner, försiktighetsåtgärder, varningar eller indikationer som anges i denna manual. Welch Allyn är ett registrerat varumärke som tillhör Welch Allyn, Inc. och CP 200 och CardioPerfect är varumärken som tillhör Welch Allyn, Inc. SD är ett varumärke som tillhör Toshiba. Programvaran i denna produkt är skyddad av copyright 2005 Welch Allyn, Inc. eller dess återförsäljare. Med ensamrätt. Programvaran är skyddad av upphovsrättslagstiftning i USA och av internationella avtal som gäller i hela världen. Enligt denna lagstiftning har licenstagaren rätt att använda programvaran som medföljer instrumentet så som avsett för drift av produkten i vilken den har installerats. Programvaran får ej kopieras, dekompileras, bakåtkompileras, demonteras eller på annat sätt brytas ned till mänskligt läsbar form. Denna leverans innebär inte försäljning av programvaran eller kopia därav; alla rättigheter och äganderätten till programvaran förblir hos Welch Allyn eller dess återförsäljare. För information om Welch Allyn-produkter, kontakta Welch Allyn teknisk support: USA Australien Kanada Kina Europeisk telefoncentral Frankrike Tyskland Japan Latinamerika Nederländerna Singapore Sydafrika Storbritannien Sverige Beställningsnummer (flerspråkig CD): Mat.nummer (endast manual): , Ver: C Welch Allyn 4341 State Street Road, PO Box 220 Skaneateles Falls, NY , USA Tryckt i USA

3 iii Innehållsförteckning 1 - Inledning Om denna manual Produktöversikt Avsedd användning Indikationer Kontraindikationer Standardfunktioner Tillval Tillbehör Styrfunktioner, indikatorer och anslutningar Om huvudmenyn Bläddra genom menyerna Om patientkabeln och avledningskablar Symboler Säker användning av EKG-apparat Allmänna varningar Allmänna försiktighetsåtgärder Hjälpalternativ Iordningställning av EKG-apparat Inspektion av EKG-apparat Anslutning av patientkabeln Isättning av termopapperet Strömförsörjning av EKG-apparat Bekräfta korrekt funktion Granskning av systeminställningar Menyträd över systeminställningar Granskning av utrustningens konfigurationsinställningar Granskning av utrustningsinformation Granskning av läkemedelslistan Granskning av historiklistan Granskning av EKG-inställningar Menyträd över EKG-inställningar Granskning av Autorapportinställningar Granskning av formatinställningar för autorapporter Granskning av tolknings- och kopieringsinställningar för autorapporter Granskning av patientuppgiftsfält tillgängliga för autorapporter

4 iv Innehållsförteckning Welch Allyn CP 200 EKG-apparat Granskning av rytmrapportinställningar Granskning av diverse EKG-inställningar Utföra EKG-undersökningar Anslutning av avledningarna till patienten Registrering av Auto-EKG Registrering av ett normalt Auto-EKG Registrering av ett stat Auto-EKG Registrering av ett rytm-ekg Söka efter sparade patientuppgifter Justering av EKG-kurvor Utföra administrativa uppgifter Hantering av sparade test Hantering av schemalagd patientlista Hantering av datasäkerhet Arbeta med användarlistan och användarinloggning Arbeta med granskningsprotokoll Underhåll av EKG-apparat Inspektion av utrustningen Rengöring av utrustningen Test av utrustningen Laddning av helt urladdat batteri Utbyte av batteriet Utbyte av batterisäkringen Utbyte av nätsäkringarna Förvaring av utrustningen Bortskaffning av utrustningen Felsökning Förslag till problemlösning Begränsad garanti Servicegaranti A - Specifikationer B - EMC-riktlinjer och tillverkardeklarationer Ordlista Register

5 1 1 Inledning Om denna manual Produktöversikt Avsedd användning Indikationer Kontraindikationer Standardfunktioner Tillval Tillbehör Styrfunktioner, indikatorer och anslutningar Om huvudmenyn Bläddra genom menyerna Om patientkabeln och avledningskablar Symboler Säker användning av EKG-apparat Hjälpalternativ

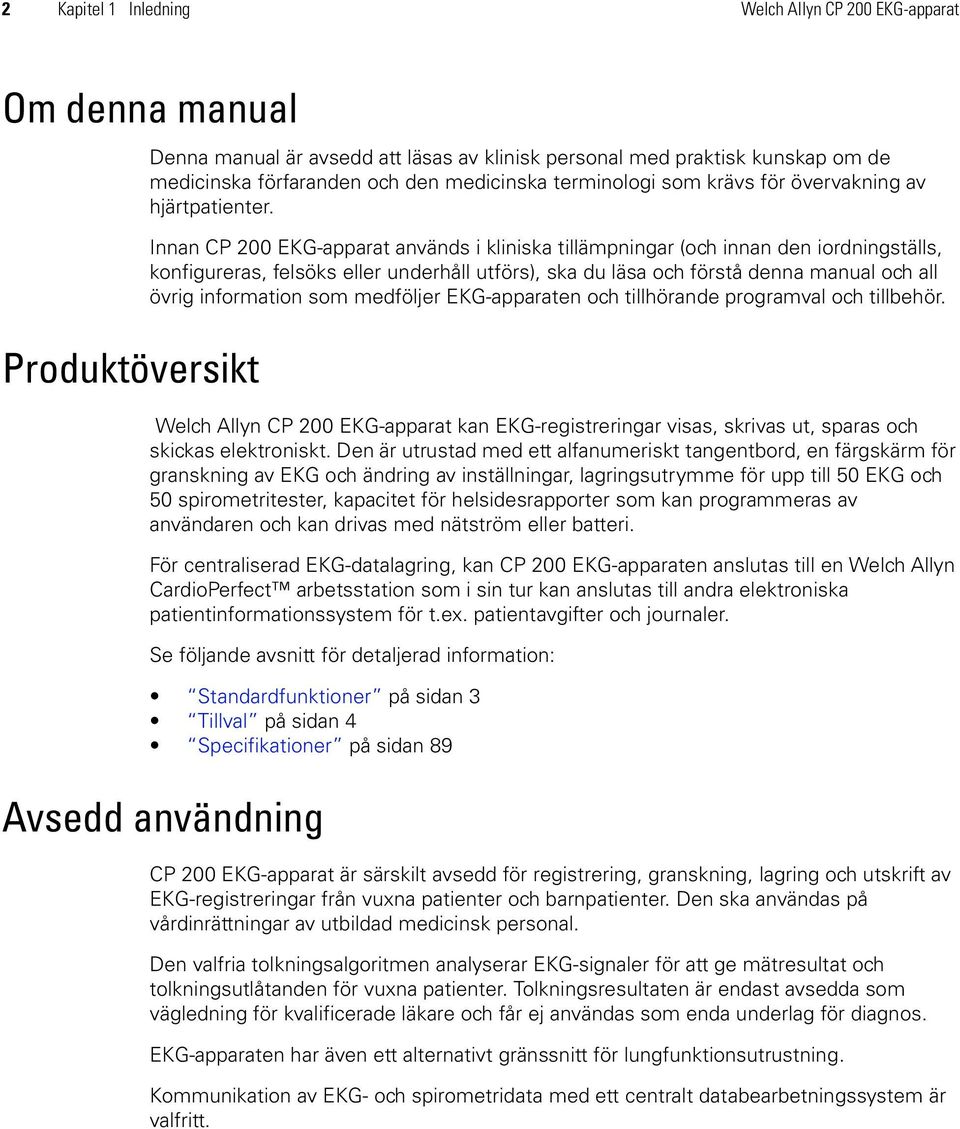

6 2 Kapitel 1 Inledning Welch Allyn CP 200 EKG-apparat Om denna manual Produktöversikt Denna manual är avsedd att läsas av klinisk personal med praktisk kunskap om de medicinska förfaranden och den medicinska terminologi som krävs för övervakning av hjärtpatienter. Innan CP 200 EKG-apparat används i kliniska tillämpningar (och innan den iordningställs, konfigureras, felsöks eller underhåll utförs), ska du läsa och förstå denna manual och all övrig information som medföljer EKG-apparaten och tillhörande programval och tillbehör. Welch Allyn CP 200 EKG-apparat kan EKG-registreringar visas, skrivas ut, sparas och skickas elektroniskt. Den är utrustad med ett alfanumeriskt tangentbord, en färgskärm för granskning av EKG och ändring av inställningar, lagringsutrymme för upp till 50 EKG och 50 spirometritester, kapacitet för helsidesrapporter som kan programmeras av användaren och kan drivas med nätström eller batteri. För centraliserad EKG-datalagring, kan CP 200 EKG-apparaten anslutas till en Welch Allyn CardioPerfect arbetsstation som i sin tur kan anslutas till andra elektroniska patientinformationssystem för t.ex. patientavgifter och journaler. Se följande avsnitt för detaljerad information: Standardfunktioner på sidan 3 Tillval på sidan 4 Specifikationer på sidan 89 Avsedd användning CP 200 EKG-apparat är särskilt avsedd för registrering, granskning, lagring och utskrift av EKG-registreringar från vuxna patienter och barnpatienter. Den ska användas på vårdinrättningar av utbildad medicinsk personal. Den valfria tolkningsalgoritmen analyserar EKG-signaler för att ge mätresultat och tolkningsutlåtanden för vuxna patienter. Tolkningsresultaten är endast avsedda som vägledning för kvalificerade läkare och får ej användas som enda underlag för diagnos. EKG-apparaten har även ett alternativt gränssnitt för lungfunktionsutrustning. Kommunikation av EKG- och spirometridata med ett centralt databearbetningssystem är valfritt.

7 Bruksanvisning Kapitel 1 Inledning 3 Indikationer En EKG-apparat är ett av de instrument som läkare använder för att bedöma, diagnostisera och övervaka patienters hjärtfunktion. Den 12-avledade tolkningsalgoritmen ger en datorgenererad analys av potentiella avvikelser hos patienten och ska endast användas som vägledning för kvalificerade läkare, tillsammans med övriga kliniska fynd, för att ställa diagnos. Kontraindikationer Den 12-avledade tolkningsalgoritmen ska inte användas till barnpatienter. Standardfunktioner Komplett alfanumeriskt tangentbord Ange eller sök efter patientinformation snabbt och bekvämt. LCD-skärm i färg Visa och justera EKG-kurvor (vågformer) före utskrift för att spara tid och papper. Med spirometrivalet kan patientens spirometritest och -resultat också granskas. Lagring av upp till 50 EKG- och 50 spirometriregistreringar Granska, ändra, skriv ut eller spara nyligen gjorda undersökningar. Obegränsat lagringsutrymme på SD -minneskort Använd SD-minneskorten till att spara så många EKG- eller spirometriregistreringar du vill. (Minneskort medföljer inte.) Batteridrift EKG-apparaten kan användas nästan var som helst. Med batteridrift kan du skriva ut upp till 100 EKG kontinuerligt innan batterierna behöver laddas. Användardefinierade EKG-rapportformat Utforma en eller två format för effektiv rapportering. Avtagbara avledningskablar för EKG-patientkabel. Individuella kablar kan vid behov bytas ut separat. Kompatibilitet med programvaran CardioPerfect arbetsstation Lagra och hantera data elektroniskt genom att överföra registreringar till en Welch Allyn CardioPerfect arbetsstation på ett av följande sätt: via ett SD-minneskort (kort medföljer ej) via anslutning till annan maskinvara (kabel medföljer ej)

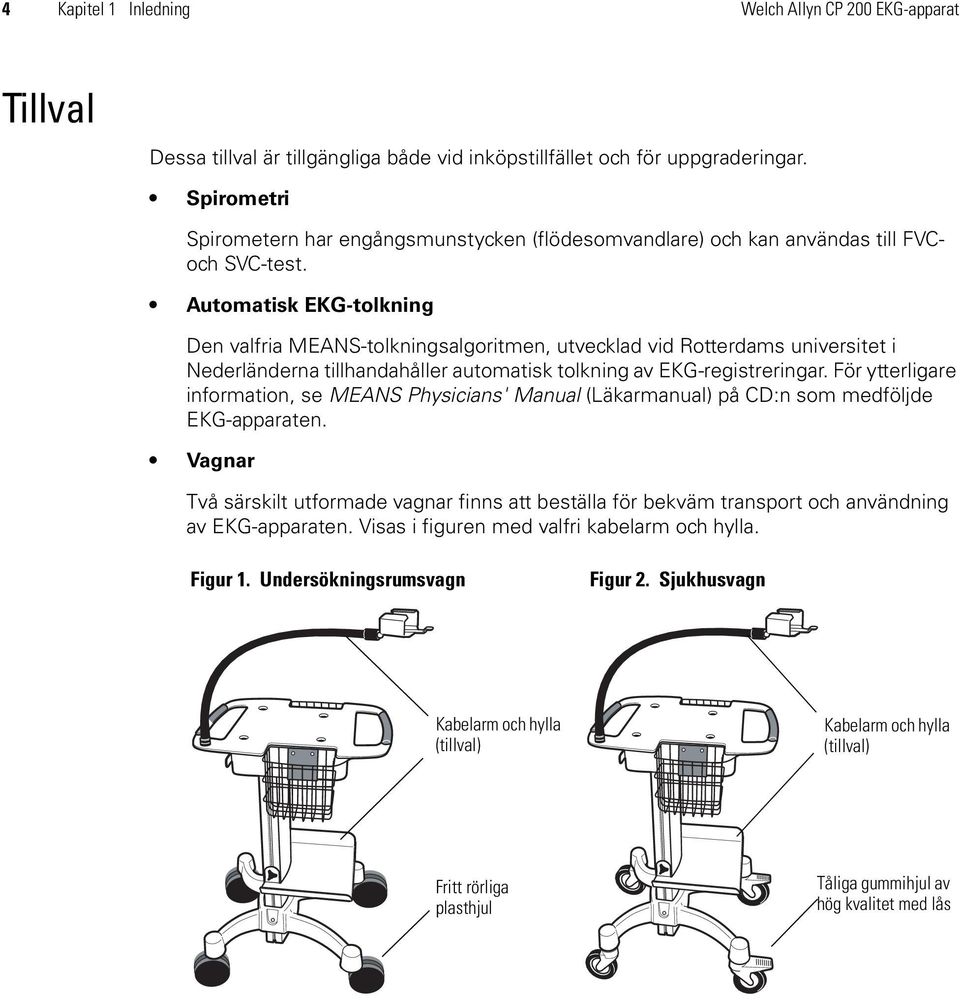

8 4 Kapitel 1 Inledning Welch Allyn CP 200 EKG-apparat Tillval Dessa tillval är tillgängliga både vid inköpstillfället och för uppgraderingar. Spirometri Spirometern har engångsmunstycken (flödesomvandlare) och kan användas till FVCoch SVC-test. Automatisk EKG-tolkning Den valfria MEANS-tolkningsalgoritmen, utvecklad vid Rotterdams universitet i Nederländerna tillhandahåller automatisk tolkning av EKG-registreringar. För ytterligare information, se MEANS Physicians' Manual (Läkarmanual) på CD:n som medföljde EKG-apparaten. Vagnar Två särskilt utformade vagnar finns att beställa för bekväm transport och användning av EKG-apparaten. Visas i figuren med valfri kabelarm och hylla. Figur 1. Undersökningsrumsvagn Figur 2. Sjukhusvagn Kabelarm och hylla (tillval) Kabelarm och hylla (tillval) Fritt rörliga plasthjul Tåliga gummihjul av hög kvalitet med lås

9 Bruksanvisning Kapitel 1 Inledning 5 Tillbehör Kontakta Welch Allyn för att beställa tillbehör. För telefonnummer, se sidan ii. Artikel Kundbeställningsnummer Antal Flikelektroder för vilo-ekg Adaptrar till flikelektroder för vilo-ekg Termopapper (1 låda = 5 block, 200 blad styck) Welch-bägare Extremitetsavledningsklämmor, IEC Extremitetsavledningsklämmor, AHA Patientkabel (Figur 12 på sidan 12) AHA IEC IEC, sugadapter Avledningskablar (10 st. per set) AHA-banankontakt IEC-banankontakt AHA-klämma IEC-klämma Batteri (Figur 47 på sidan 77) Dammskydd Vagnar Universalvagn Undersökningsrumsvagn (Figur 1 på sidan 4) Sjukhusvagn (Figur 2 på sidan 4) Kabelarm och hyllalternativ (sidan 4) Anslutningssats till CardioPerfect arbetsstation Tolkningsuppgradering, tillval RE-ELEC-CUP RE-ELEC-CUP låda sats 1 sats 1 sats 1 sats Spirometrival (svenska) 1 Produktinformation Väggplansch över elektrodplacering (svenska) 1 CP 200 EKG-apparat med 12 avledningar för vilo- EKGBruksanvisning (svenska) 1 CP 200 flerspråkig CD med produktinformation

10 6 Kapitel 1 Inledning Welch Allyn CP 200 EKG-apparat Styrfunktioner, indikatorer och anslutningar I detta avsnitt beskrivs de styrfunktioner, indikatorer och anslutningar som är del av EKGapparaten. Figur 3. Ovansida Skärmknappar och funktionstangenter Se Figur 8 på sidan 9. Tangentbord Se Figur 1 på sidan 8. Figur 4. Baksida Nätingång Ekvipotentialkontakt Nätsäkringar

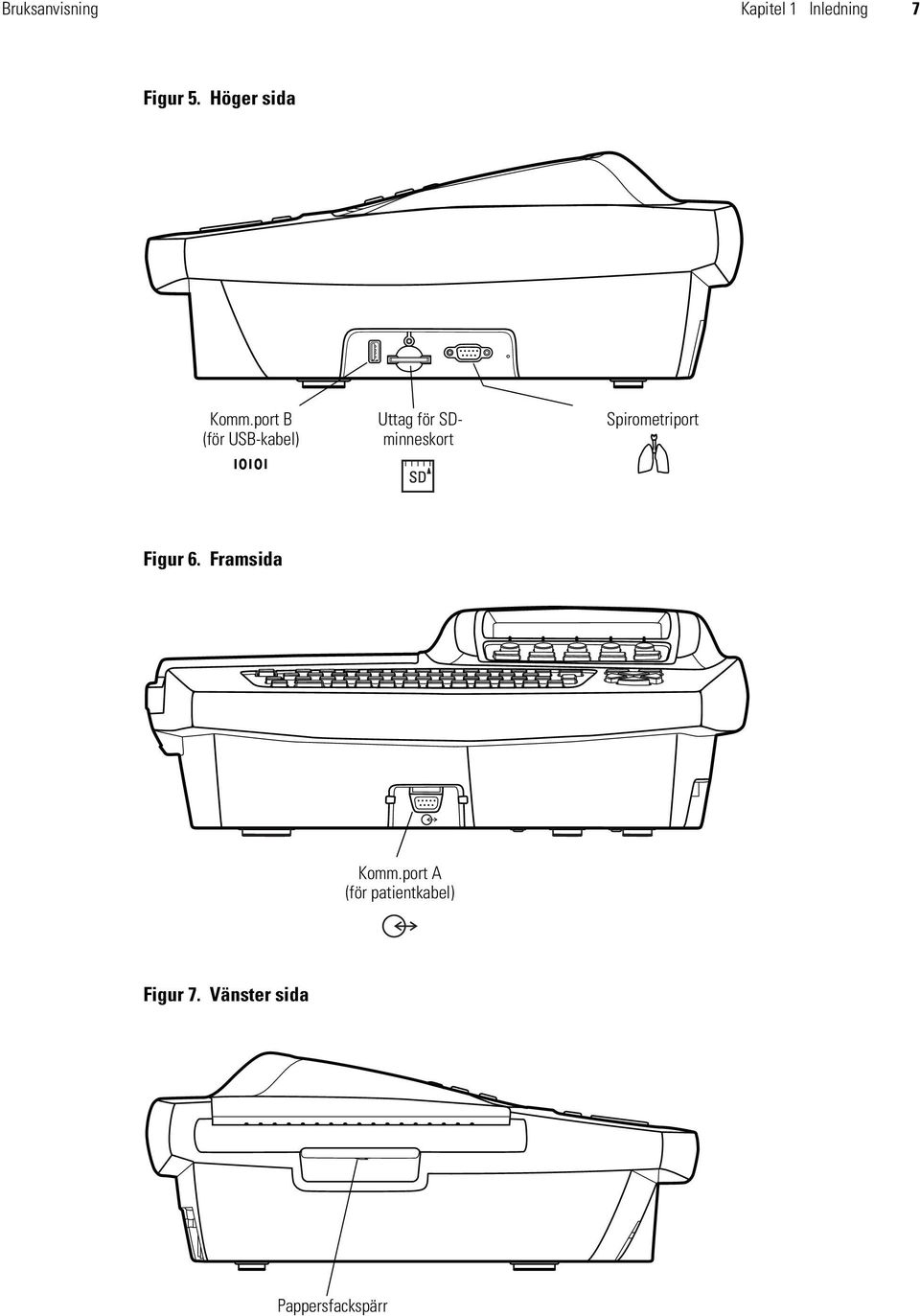

11 Bruksanvisning Kapitel 1 Inledning 7 Figur 5. Höger sida Komm.port B (för USB-kabel) Uttag för SDminneskort Spirometriport Figur 6. Framsida Komm.port A (för patientkabel) Figur 7. Vänster sida Pappersfackspärr

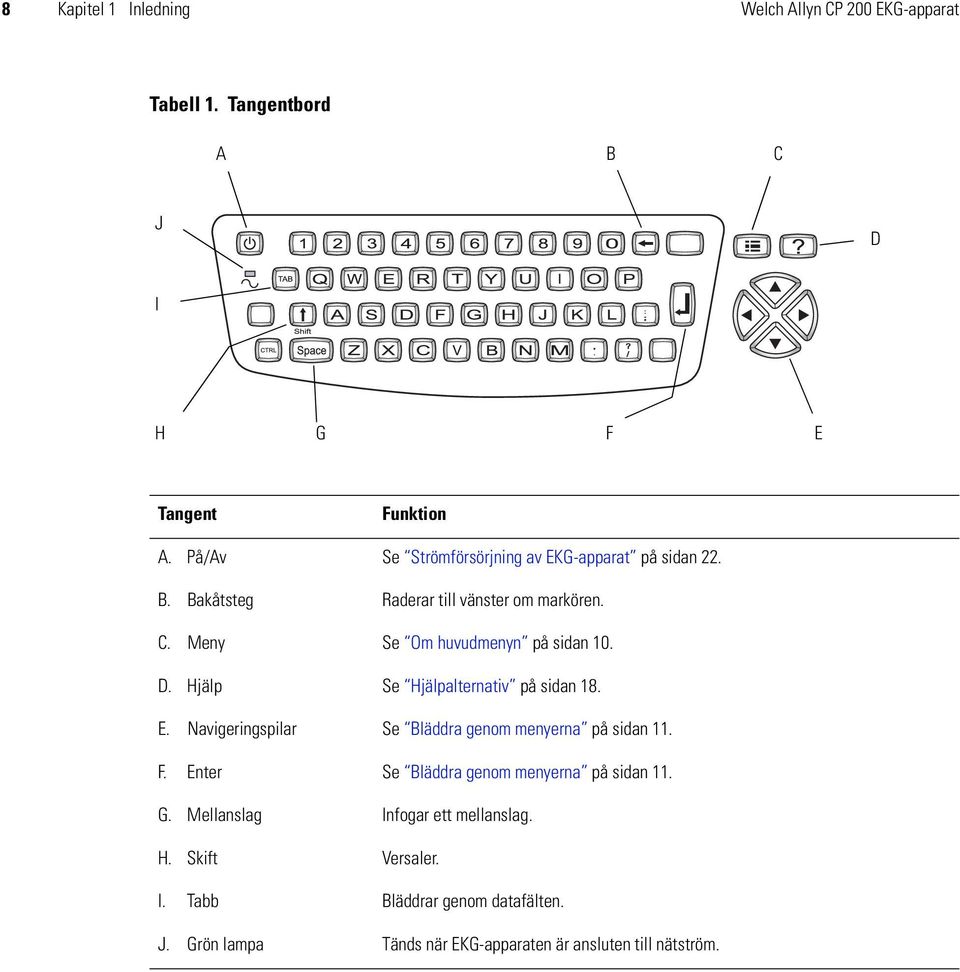

12 8 Kapitel 1 Inledning Welch Allyn CP 200 EKG-apparat Tabell 1. Tangentbord A B C J D I H G F E Tangent Funktion A. På/Av Se Strömförsörjning av EKG-apparat på sidan 22. B. Bakåtsteg Raderar till vänster om markören. C. Meny Se Om huvudmenyn på sidan 10. D. Hjälp Se Hjälpalternativ på sidan 18. E. Navigeringspilar Se Bläddra genom menyerna på sidan 11. F. Enter Se Bläddra genom menyerna på sidan 11. G. Mellanslag Infogar ett mellanslag. H. Skift Versaler. I. Tabb Bläddrar genom datafälten. J. Grön lampa Tänds när EKG-apparaten är ansluten till nätström.

13 Bruksanvisning Kapitel 1 Inledning 9 Figur 8. Skärmknappar och funktionstangenter Skärmknappar På skärmknapparna visas text eller bilder som motsvaras av de omärkta tangenterna på knappsatsen under skärmen. Innehållet varierar från skärm till skärm. Auto-EKG Spirometri Rytm-EKG Stopp/Avbryt OK Skärmknappar Knapparna aktiverar de funktioner som visas ovanför dem. Om en skärmknapp är tom så händer det ingenting om motsvarande tangent trycks in. Funktionstangenter Auto-EKG Påbörjar auto-ekg, normala och stat. Se Registrering av Auto-EKG på sidan 49. Spirometri Påbörjar spirometritest. Se Spirometrimanual. Rytm-EKG Påbörjar rytm-ekg. Se Registrering av ett rytm-ekg på sidan 56. Stopp/Avbryt Avbryter pågående aktivitet. Se Bläddra genom menyerna på sidan 11. OK Godkänner data som du angivit eller väljer poster som du markerat. Se Bläddra genom menyerna på sidan 11.

14 10 Kapitel 1 Inledning Welch Allyn CP 200 EKG-apparat Om huvudmenyn Huvudmenyn visas när du trycker på Meny-knappen. Figur 9. Huvudmeny Huvudmeny okt Testkatalog 2 Schemalagda patienter 3 EKG-inställningar 4 Spirometriinställningar 5 Systeminställningar 6 Ändra läkemedelslista 7 Ändra historiklista 0 Avsl Undermeny Syfte Procedur Testkatalog Schemalagda patienter EKG-inställningar Spirometriinställningar Systeminställningar Ändra läkemedelslista Ändra historiklista Granska, ändra, skriv ut eller skicka sparade test. Granska lista över schemalagda patienter, lägga till patienter i listan eller ta bort patienter från listen. Granska eller ändra EKG-inställningar: autorapportformat, rytmrapportformat, osv. Granska eller ändra spirometriinställningar: visningsinställningar utskriftsinställningar, osv. Granska eller ändra systeminställningar: utrustningskonfiguration, utrustningsinformation, användarinställningar, osv. Ändra de alternativ i läkemedelslistan som kan väljas när patientuppgifter anges. Ändra de alternativ för kliniska diagnoser som kan väljas när patientdata anges. Se Hantering av sparade test på sidan 64. Se Hantering av schemalagd patientlista på sidan 68. Se Granskning av EKG-inställningar på sidan 33. Se Spirometrimanual. Se Granskning av systeminställningar på sidan 25. Se Granskning av läkemedelslistan på sidan 30. Se Granskning av historiklistan på sidan 31.

15 Bruksanvisning Kapitel 1 Inledning 11 Bläddra genom menyerna Figur 10. Standardmeny Figur 11. Överordnad meny med undermeny Ändra autorapport okt. -05 Format okt Format 2 Tolka inställningar 3 Patientuppgifter 0 Föregående meny 1 Avledningsordning 2 Rytmavledning 1 3 Rytmavledning 2 4 Rytmavledning 3 5 Utökade mätningar 6 Genomsnittscykler 0 Föregående meny 3x4 3x4 +1R 3x4 +3R 6x2 12x1 6x2 50 mm/s 6x2 Ext. Ingen utskrift Önskad åtgärd Tryck på knapp Bläddra i en lista eller (pilknapp på tangentbord eller skärm) Öppna en standardmeny (Figur 10) För att byta från överordnad meny till undermeny på samma skärm (Figur 11) eller eller eller alternativets nummer eller bokstav Utföra en åtgärd. Godkänna data. Markera eller avmarkera en kryssruta. eller Återgå till överordnad meny från undermeny på samma skärm (Figur 11) eller (För att välja det markerade alternativet i undermenyn.) eller (För att inte göra någon ändring.) Backa genom menyer eller nolltangenten Bläddra genom datafält Återgå till skärmen Granska EKG från en standardmeny (Figur 10) Obs! Pilknappar på tangentbordet och skärmen fungerar på samma sätt.

16 12 Kapitel 1 Inledning Welch Allyn CP 200 EKG-apparat Om patientkabeln och avledningskablar Patientkabeln bearbetar patientens EKG-data och överför dem till EKG-apparaten. För att underlätta hantering är de tio kablarna ordnade så att de pekar på avsedda kroppsdelar. Kabelsamlaren som glider lätt förhindrar att bröstavledningarna trasslas ihop. Figur 12. Patientkabel och avledningskablar Bröstavledningar Vänster armavledning Kabelsamlare Vänster benavledning Kontakt till EKG-apparat Höger armavledning Höger benavledning

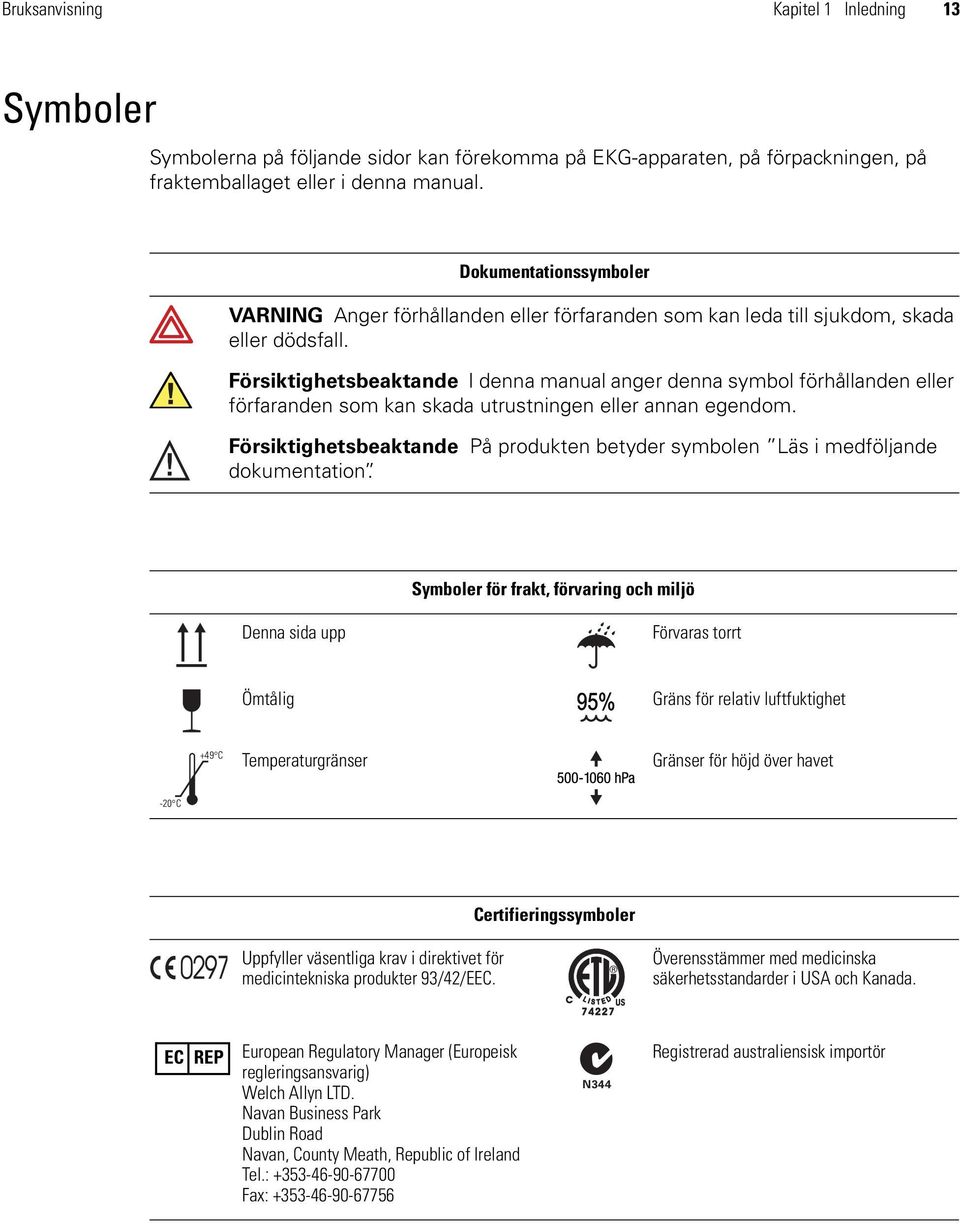

17 Bruksanvisning Kapitel 1 Inledning 13 Symboler Symbolerna på följande sidor kan förekomma på EKG-apparaten, på förpackningen, på fraktemballaget eller i denna manual. Dokumentationssymboler VARNING Anger förhållanden eller förfaranden som kan leda till sjukdom, skada eller dödsfall. Försiktighetsbeaktande I denna manual anger denna symbol förhållanden eller förfaranden som kan skada utrustningen eller annan egendom. Försiktighetsbeaktande På produkten betyder symbolen Läs i medföljande dokumentation. Symboler för frakt, förvaring och miljö Denna sida upp Förvaras torrt Ömtålig Gräns för relativ luftfuktighet +49 C Temperaturgränser Gränser för höjd över havet -20 C Certifieringssymboler Uppfyller väsentliga krav i direktivet för medicintekniska produkter 93/42/EEC. Överensstämmer med medicinska säkerhetsstandarder i USA och Kanada. EC REP European Regulatory Manager (Europeisk regleringsansvarig) Welch Allyn LTD. Navan Business Park Dublin Road Navan, County Meath, Republic of Ireland Tel.: Fax: N344 Registrerad australiensisk importör

18 14 Kapitel 1 Inledning Welch Allyn CP 200 EKG-apparat Driftsymboler För utförlig information om knappar och tangenter, se Figur 1 på sidan 8. På/beredsk (av) Navigeringspilar Hjälp Backsteg Enter Skift Auto-EKG Meny Rytm-EKG Stopp/Avbryt Spirometri OK Spirometriport Uttag för SD-minneskort Växelström Farlig spänning Komm.port B (för USB-kabel) Komm.port A (för patientkabel) Batteriets laddningsnivå Likström Information om utbyte av nätsäkring Ekvipotentialjordanslutning T2.0A/250V Får ej återanvändas. Kassera inte produkten som osorterat avfall. Förbered produkten för återvinning eller separat insamling enligt Europaparlamentets och rådets direktiv 2002/96/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter (WEEE). Om produkten är smittförande gäller direktivet inte. Ytterligare information om avfallshantering finns på eller kontakta Welch Allyns kundservice på Förseglat blysyrabatteri Återvinn. Defibrillatorsäkra, typ CF patientanslutna delar. (EKG-apparaten har säkerhetsklass CF för direktkontakt med hjärtat, men den är inte avsedd att anslutas direkt till patientens hjärta. Endast ytkontakt med patientens hud avses.) Typ BF, patientansluten del

19 Bruksanvisning Kapitel 1 Inledning 15 Säker användning av EKG-apparat Allmänna varningar Innan du använder eller utför underhåll av EKG-apparaten, måste du ha läst och förstått nedanstående säkerhetsinformation. Följande varningar gäller allmän användning av en EKG-apparat. Varningar som gäller specifika förfaranden, såsom anslutning av patientkabeln eller utförande av EKGundersökning, återfinns i motsvarande avsnitt i manualen. Varningar anger förhållanden eller förfaranden som kan leda till sjukdom, skada eller dödsfall. Miljövarningar VARNING För att säkerställa patientens och utrustningens säkerhet ska 1,5 m fritt utrymme finnas runt patienten. VARNING För att undvika explosionsrisk ska EKG-apparaten inte användas i närvaro av brandfarliga anestetika: blandningar som innehåller luft, syre eller lustgas. VARNING När EKG-apparaten transporteras på en vagn ska patientkabeln hållas borta från hjulen för att förhindra olyckor. Varningar gällande tillbehör och annan utrustning VARNING För användarens och patients säkerhet ska kringutrustning och tillbehör som kan komma i direktkontakt med patienten uppfylla alla gällande säkerhets-, EMC- och myndighetskrav. Se EMC-riktlinjer och tillverkardeklarationer på sidan 91. VARNING Alla signalingångs- och utgångskontakter (I/O) är endast avsedda för anslutning av utrustning som uppfyller direktivet IEC eller andra IECstandarder (t ex. IEC 60950) för respektive utrustning. Anslutning av annan utrustning till EKG-apparaten kan öka patient- eller underredsläckströmmar. För att upprätthålla användar- och patientsäkerhet ska direktiv IEC beaktas. Mät läckströmmar för att bekräfta att ingen fara för elektrisk stöt föreligger. VARNING EKG-apparaten har inte konstruerats för användning med högfrekvent kirurgiutrustning och skyddar inte patienten mot risker förknippade med sådan.

20 16 Kapitel 1 Inledning Welch Allyn CP 200 EKG-apparat Varningar gällande användning av EKG-apparat VARNING Apparaten mäter och återger data som speglar patientens fysiologiska tillstånd. Dessa data kan tolkas av utbildad läkare eller klinisk personal och användas som hjälpmedel för att ställa en diagnos. Data ska dock inte användas som enda underlag för att fastställa patientens diagnos. VARNING För att undvika dödsfall och allvarliga skador ska följande försiktighetsåtgärder vidtagas om patienten defibrilleras: Undvik kontakt med EKG-apparaten, patientkabeln och patienten. Kontrollera att patientavledningarna är korrekt anslutna. Se Anslutning av patientkabeln på sidan 20. Placera defibrillatorpaddlarna korrekt i förhållande till elektroderna. Efter utförd defibrillering, ska varje patientavledningskabel dras ut ur patientkabeln och dess spets inspekteras med avseende på brännskador (svarta kolmärken). Om brännskador konstateras ska patientkabeln och avledningskabeln ifråga bytas ut. Om inga brännskador konstateras ska varje avledningskabel sättas tillbaka i patientkabeln. (Brännskador uppstår endast om en avledningskabel inte är helt införd i patientkabeln före defibrillering.) VARNING För att hindra smittspridning ska följande försiktighetsåtgärder vidtagas: Kassera engångskomponenter (t ex. elektroder) efter en användning. Rengör och desinficera regelbundet alla komponenter som kommer i kontakt med patienter. Se Rengöring av utrustningen på sidan 74. Undvik EKG-undersökningar på patienter med öppna, infekterade sår. VARNING Undvik att placera avledningar och kablar så att andra kan snubbla över dem eller så att de viras runt patientens hals. VARNING Tillräckliga underhållsrutiner måste implementeras för att förhindra att utrustningen havererar eller att hälsorisker uppstår. VARNING EKG-apparaten får endast repareras av behörig servicepersonal. Om apparaten upphör att fungera korrekt, kontakta teknisk support och beskriv problemet i detalj. För telefonnummer, se sidan ii.

21 Bruksanvisning Kapitel 1 Inledning 17 Allmänna försiktighetsåtgärder Följande försiktighetsåtgärder gäller allmän användning av enekg-apparat. Försiktighetsåtgärder som gäller specifika förfaranden, såsom anslutning av patientkabeln eller utförande av EKG-undersökning, återfinns i motsvarande avsnitt i manualen. Försiktighetsåtgärder anger tillstånd eller förfaranden som kan skada utrustningen eller annan egendom. Försiktighetsbeaktande När EKG-apparaten tas fram efter att ha förvarats ska den först nå omgivningstemperatur innan den används. Försiktighetsbeaktande Undvik eventuell skada på knappsatsen genom att inte använda vassa eller hårda föremål för att trycka på knappar. Endast fingertopparna ska användas. Försiktighetsbeaktande Patientkabeln får ej exponeras för kraftig UV-strålning. Försiktighetsbeaktande Dra inte i och sträck inte patientkabeln. Det kan resulterat i mekanisk eller elektrisk felfunktion. Rulla upp patientkabel löst innan den förvaras. Försiktighetsbeaktande Undvik att placera patientkabeln så att den kan klämmas eller trampas på. Om kabelns impedans ändras kan mätningarna bli felaktiga och reparation bli nödvändig. Försiktighetsbeaktande Användning av ekvipotentialkontakten till andra ändamål än jordning kan resultera i att utrustningen skadas. Försiktighetsbeaktande Använd endast delar och tillbehör som medföljer utrustningen och som tillhandahålls av Welch Allyn. Användning av andra tillbehör än de som specificeras häri kan leda till att utrustningens funktion försämras. Försiktighetsbeaktande Bärbara och flyttbara RF-kommunikationsutrustningar kan påverka EKG-apparatens funktion. Försiktighetsbeaktande EKG-apparaten uppfyller kraven för Klass A enligt IEC :2000 avseende tillfällig emission av radiofrekvensinterferens. Den är därför lämpad för användning i offentliga elektriska miljöer. Om EKG-apparaten används i elektrisk miljö som är bostadsklassad och du märker tillfällig interferens med annan utrustning som använder radiofrekvenssignaler, kan du minimerar interferensen enligt beskrivningen under EMC-riktlinjer och tillverkardeklarationer på sidan 91. Försiktighetsbeaktande Annan medicinsk utrustning, inklusive men ej begränsat till, defibrillatorer, ultraljudsapparater, pacemakers och andra impulsgivare, kan användas samtidigt som EKG-apparaten. Sådan utrustning kan dock störa EKG-signalen. Försiktighetsbeaktande Försiktighet! Dra ut elkabeln ur vägguttaget före rengöring, underhåll eller service.

22 18 Kapitel 1 Inledning Welch Allyn CP 200 EKG-apparat Hjälpalternativ Du kan få hjälp med EKG-apparaten på olika sätt utöver denna manual. Tryck på Hjälp-knappen från skärmen Granska EKG eller skärmen Avledning Av för en utskrivbar lista över hjälpämnen. Läs i den övriga information som medföljde EKG-apparaten. Se lista under Produktinformation på sidan 5. Kontakta Welch Allyn. För telefonnummer, se sidan ii.

23 19 2 Iordningställning av EKG-apparat Inspektion av EKG-apparat Anslutning av patientkabeln Isättning av termopapperet Strömförsörjning av EKG-apparat Bekräfta korrekt funktion

24 20 Kapitel 2 Iordningställning av EKG-apparat Welch Allyn CP 200 EKG-apparat Inspektion av EKG-apparat 1. Leta efter uppenbara tecken på fraktskador. Om du konstaterar skador ska du kontakta teknisk support. För telefonnummer, se sidan ii. 2. Kontrollera att du har erhållit alla tillval och tillbehör. Se Tillval på sidan 4 och Tillbehör på sidan 5. Anslutning av patientkabeln VARNING Ledande delar av patientkabeln, elektroder och tillhörande anslutningar av defibrillatorsäkra, typ CF patientanslutna delar, inklusive patientkabelns neutralledare och elektrod, får inte komma i kontakt med andra ledande delar, inklusive jord. VARNING För att undvika skador på patienten eller apparaten ska avledningskablar aldrig anslutas till annan utrustning eller till ett vägguttag. 1. Anslut alla avledningskablar i korrekt uttag, vilket anges på kontakterna. Sätt i kontakterna så att ingen del av metallringen syns. För ett exempel, se Figur 13. (För en illustration av en patient i helfigur med samtliga avledningskablar anslutna, se Figur 12 på sidan 12.) VARNING Om inte alla kontakter sätts in helt kan det resultera i att lägre energinivåer än avsett tillförs patienten vid defibrillering och leda till skada på själva patientkabeln. För övriga varningar avseende defibrillering, se sidan Sätt i patientkabeln i anslutningen på EKG-apparatens framsida. Se Figur 14. Figur 13. Isättning av avledningskablar Figur 14. Anslutning av kontakten Metallring

25 Bruksanvisning Kapitel 2 Iordningställning av EKG-apparat 21 Isättning av termopapperet 1. Kläm ihop spärren. Dra pappersluckan åt vänster. Se Figur 15. Om det finns papper kvar i facket ska det tas ut. 2. Ta ut papper ur en ny förpackning och avlägsna även kartongbotten. Vik tillbaka det översta bladet så att papperets rutnät är vänt uppåt och namnet Welch Allyn är nederst på papperet. 3. För in papperet i facket. Se Figur 16. Om luftfuktigheten är hög ska du ta bort upp till 10 blad så att papperet passar ordentligt. 4. Vik det översta bladet över pappersluckan. För luckan till höger tills ett klickljud hörs. Se Figur 17. Figur 15. Öppna pappersluckan Figur 16. Ladda papper Pappersfack Spärr Figur 17. Stänga pappersluckan Avrivningskant Hantering av termopapper: Förvara papperet svalt, torrt och mörkt. Undvik exponering för starka ljus eller UV-ljuskällor. Undvik exponering för lösningsmedel, häftämnen och rengöringsmedel. Förvara inte tillsammans med vinyl, plast eller vakuumplast.

26 22 Kapitel 2 Iordningställning av EKG-apparat Welch Allyn CP 200 EKG-apparat Strömförsörjning av EKG-apparat EKG-apparaten kan drivas med nät- eller batteriström. VARNING För att upprätthålla den elektriska säkerheten vid användning av nätström, måste apparaten vara ansluten till ett vägguttag för sjukhusbruk. VARNING Om den externa jordanslutningens säkerhet är tveksam ska batteridrift användas. Försiktighetsbeaktande Elektrisk utrustning för medicinskt bruk kräver särskilda försiktighetsåtgärder avseende elektromagnetisk kompatibilitet (EMC) och måste installeras och användas enligt informationen som återfinns i EMCriktlinjer och tillverkardeklarationer på sidan 91. Anslutning till nätström Sätt in elkabelns ena ände i EKG-apparatens nätingång. Sätt in den andra änden i ett vägguttag för nätström. Den gröna lampan på tangentbordet tänds och anger att apparaten är strömförsörjd. Se Figur 18. Hålla batteriet laddat Låt EKG-apparaten vara ansluten till nätström så ofta som möjligt. Batteriets laddningsstatus visas på skärmen med en ikon:. När laddningen är låg, blinkar ikonen. När laddningen är för låg för drift, visas ett varningsmeddelande och EKG-apparaten piper var 15:e sekund i en minut och stängs sedan av. För vidare information, se Laddning av helt urladdat batteri på sidan 76. Figur 18. Nätingång och grön lampa Nätingång På/Av-knapp Grön lampa

27 Bruksanvisning Kapitel 2 Iordningställning av EKG-apparat 23 Slå på EKG-apparaten Tryck på. Stänga av EKG-apparaten Tryck på och håll ned. Obs! Om Strömsparfunktionen är aktiverad stängs EKG-apparaten av automatiskt om den inte har använts på flera minuter. Se Granskning av utrustningens konfigurationsinställningar på sidan 27 för anvisningar om hur du aktiverar Strömspar. Bekräfta korrekt funktion När du har ställt iordning EKG-apparaten ska du kontrollera att den fungerar korrekt genom att använda en EKG-simulator för att registrera och skriva ut ett standard 12-avlednings- EKG med känd amplitud. Se Steg 2 på sidan 75. Obs! Som ett led i iordningställandet kan du justera skärmkontrasten. Se Granskning av utrustningens konfigurationsinställningar på sidan 27 för anvisningar om detta. Om du önskar ändra andra inställningar, se nedanstående kapitel: Granskning av systeminställningar på sidan 25 Granskning av EKG-inställningar på sidan 33
