1 ADN-W CASE Transport & Charging Case Bruksanvisning Bedienungsanleitung

2

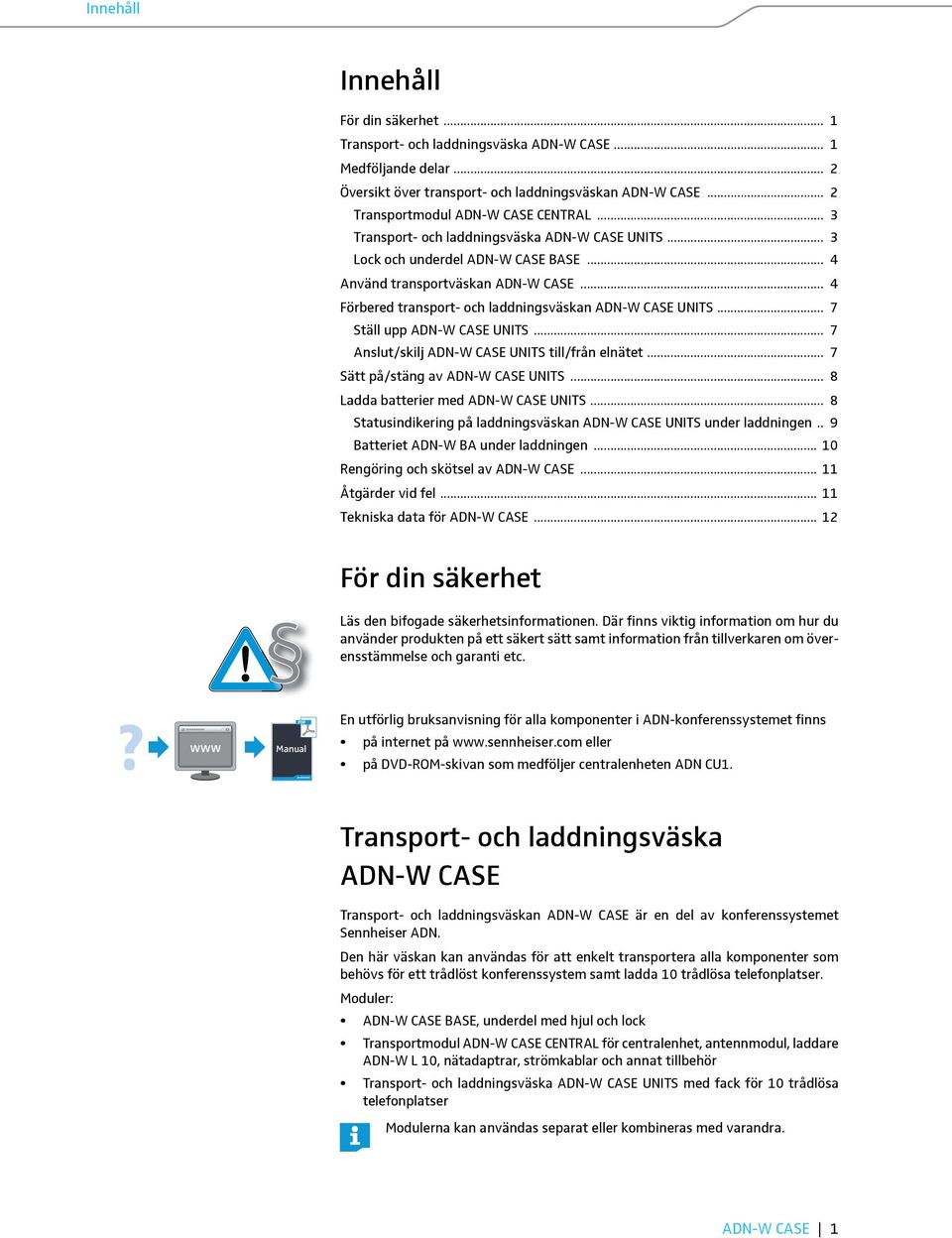

3 Innehåll Innehåll För din säkerhet... Transport- och laddningsväska ADN-W CASE... Medföljande delar... Översikt över transport- och laddningsväskan ADN-W CASE... Transportmodul ADN-W CASE CENTRAL... Transport- och laddningsväska ADN-W CASE UNITS... Lock och underdel ADN-W CASE BASE... Använd transportväskan ADN-W CASE... Förbered transport- och laddningsväskan ADN-W CASE UNITS... Ställ upp ADN-W CASE UNITS... Anslut/skilj ADN-W CASE UNITS till/från elnätet... Sätt på/stäng av ADN-W CASE UNITS... 8 Ladda batterier med ADN-W CASE UNITS... 8 Statusindikering på laddningsväskan ADN-W CASE UNITS under laddningen.. Batteriet ADN-W BA under laddningen... 0 Rengöring och skötsel av ADN-W CASE... Åtgärder vid fel... Tekniska data för ADN-W CASE... För din säkerhet Läs den bifogade säkerhetsinformationen. Där finns viktig information om hur du använder produkten på ett säkert sätt samt information från tillverkaren om överensstämmelse och garanti etc. www Manual En utförlig bruksanvisning för alla komponenter i ADN-konferenssystemet finns på internet på eller på DVD-ROM-skivan som medföljer centralenheten ADN CU. Transport- och laddningsväska ADN-W CASE Transport- och laddningsväskan ADN-W CASE är en del av konferenssystemet Sennheiser ADN. Den här väskan kan användas för att enkelt transportera alla komponenter som behövs för ett trådlöst konferenssystem samt ladda 0 trådlösa telefonplatser. Moduler: ADN-W CASE BASE, underdel med hjul och lock Transportmodul ADN-W CASE CENTRAL för centralenhet, antennmodul, laddare ADN-W L 0, nätadaptrar, strömkablar och annat tillbehör Transport- och laddningsväska ADN-W CASE UNITS med fack för 0 trådlösa telefonplatser Modulerna kan användas separat eller kombineras med varandra. ADN-W CASE

4 Medföljande delar Medföljande delar Transport- och laddningsväska ADN-W CASE UNITS Transportväska ADN-W CASE CENTRAL Underdel och lock ADN-W CASE BASE Sats transport- och laddningsväska ADN-W CASE KIT 0 för 0 trådlösa telefonplatser transport- och laddningsväska ADN-W CASE UNITS med fack för 0 trådlösa telefonplatser strömkabel (med EU-, UK- eller US-kontakt beroende på version),,8 m lång (finns även utan strömkabel) bruksanvisning faktablad med säkerhetsinformation transportmodul ADN-W CASE CENTRAL för t.ex. centralenhet, antennmodul och tillbehör ADN-W CASE BASE med underdel med hjul lock ADN-W CASE BASE, underdel med hjul och lock transport- och laddningsväskor ADN-W CASE UNITS med fack för 0 trådlösa telefonplatser vardera strömkablar (med EU-, UK- eller US-kontakt beroende på version),,8 m lång (finns även utan strömkabel) bruksanvisning faktablad med säkerhetsinformation Översikt över transport- och laddningsväskan ADN-W CASE ADN-W CASE BASE lock Transportmodul ADN-W CASE CENTRAL för centralenhet, antennmodul, laddare ADN-W L 0, nätadaptrar, strömkablar och annat tillbehör Transport- och laddningsväska ADN-W CASE UNITS med fack för 0 trådlösa telefonplatser ADN-W CASE BASE underdel med hjul och Modulerna kan användas separat eller kombineras med varandra. ADN-W CASE

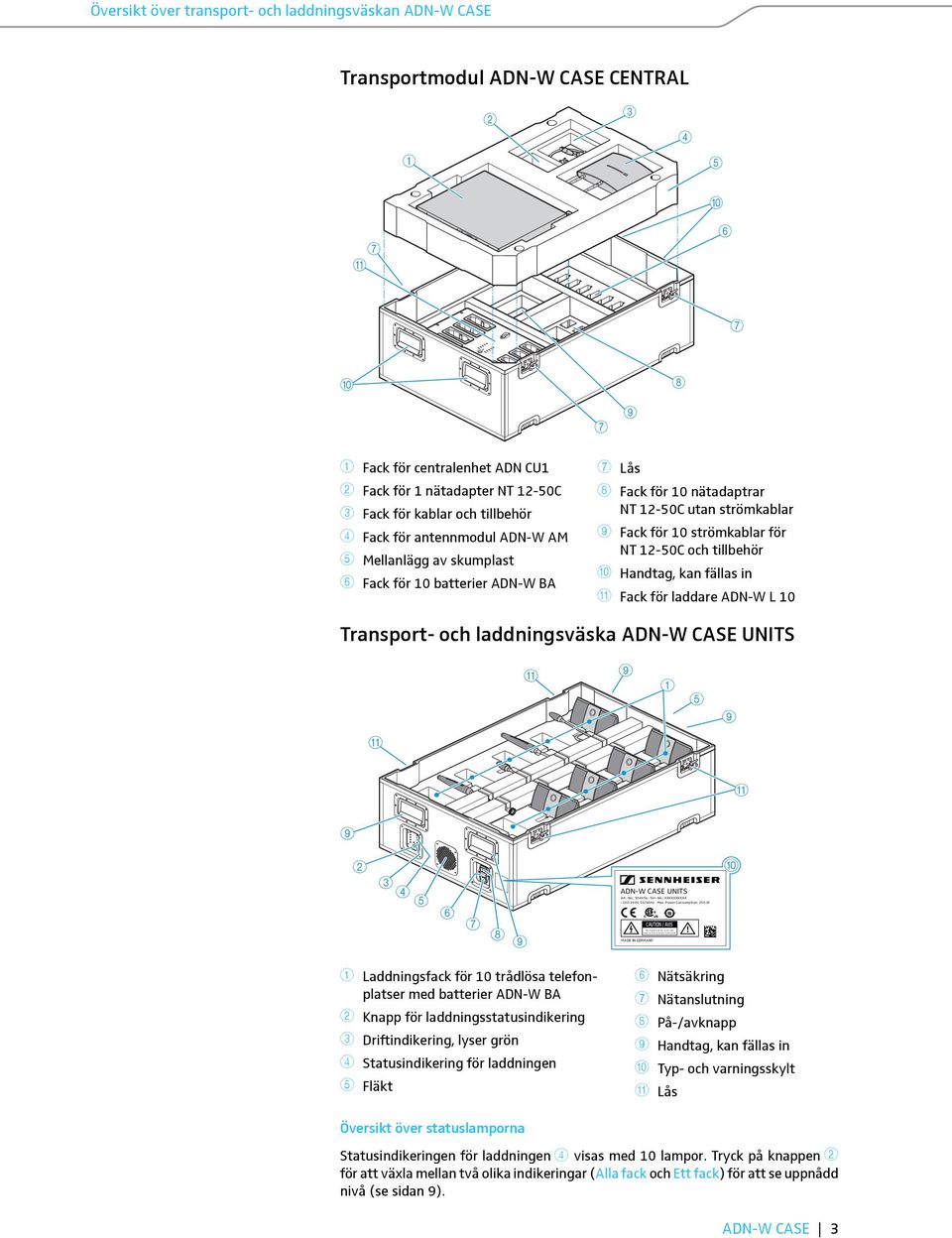

5 RISK OF ELECTRIC SHOCK - DO NOT OPEN RISQUE DE CHOC ELECTRIQUE - NE PAS OUVRIR Översikt över transport- och laddningsväskan ADN-W CASE Transportmodul ADN-W CASE CENTRAL < A 6 < 8 6 Fack för centralenhet ADN CU Fack för nätadapter NT -0C Fack för kablar och tillbehör Fack för antennmodul ADN-W AM Mellanlägg av skumplast Fack för 0 batterier ADN-W BA Lås 8 Fack för 0 nätadaptrar NT -0C utan strömkablar Fack för 0 strömkablar för NT -0C och tillbehör 0 Handtag, kan fällas in A Fack för laddare ADN-W L 0 Transport- och laddningsväska ADN-W CASE UNITS A A A < ADN-W CASE UNITS Art.-No.: 06 Ser.-No.: XXXXXXXXXX ~00-0V, 0/60Hz Max. Power Consumption: 0 W 6 8 MADE IN GERMANY CAUTION / AVIS Laddningsfack för 0 trådlösa telefonplatser med batterier ADN-W BA Knapp för laddningsstatusindikering Driftindikering, lyser grön Statusindikering för laddningen Fläkt 6 8 < A Nätsäkring Nätanslutning På-/avknapp Handtag, kan fällas in Typ- och varningsskylt Lås Översikt över statuslamporna Statusindikeringen för laddningen visas med 0 lampor. Tryck på knappen för att växla mellan två olika indikeringar (Alla fack och Ett fack) för att se uppnådd nivå (se sidan ). ADN-W CASE

6 Använd transportväskan ADN-W CASE Lock och underdel ADN-W CASE BASE Lås Hjul Låsbara hjul Använd transportväskan ADN-W CASE Varning! Risk för material- och personskador vid transporten! Transportväskans ADN-W CASE moduler kan vara mycket tunga. Om du lyfter modulerna fel när de staplas eller sätter ihop dem fel kan du skada dig och andra och materialskador kan uppstå. Om transportväskan välter, flyttas ryckigt eller hjulen inte blockeras vid transporten kan det leda till person- och materialskador. Ta hjälp av någon när du ska lyfta och flytta transportväskans moduler. Stapla aldrig modulerna högre än, m. Detta motsvarar totalt moduler ADN-W CASE UNITS eller ADN-W CASE CENTRAL samt underdel och lock ADN-W CASE BASE. Kontrollera att modulerna sätts samman korrekt och att låsen är korrekt låsta. Flytta transportväskan försiktigt och på jämna och vågräta underlag. Lås hjulen på transportväskans underdel ADN-W CASE BASE och med spännband så att den inte kan rulla iväg. Modulerna kan staplas på varandra till en total höjd på, m och på så vis anpassas efter rådande förhållanden Stapla transportväskans moduler: Öppna låsen på den nedre modulen. Be någon hjälpa dig och lyft ut nästa modul i handtagen och placera den på den nedre modulen så att aluminiumprofilerna hakar i varandra. ADN-W CASE

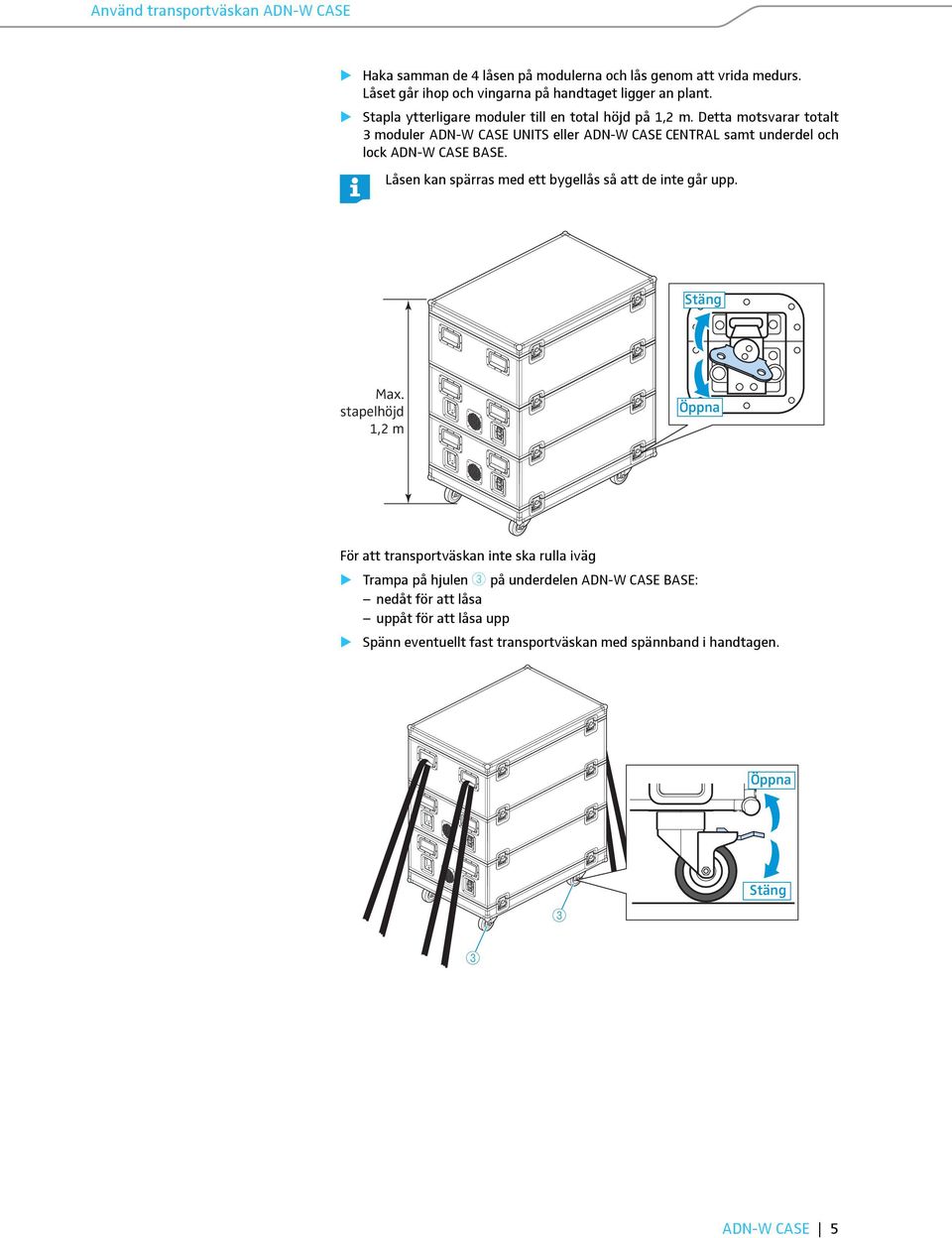

7 Använd transportväskan ADN-W CASE Haka samman de låsen på modulerna och lås genom att vrida medurs. Låset går ihop och vingarna på handtaget ligger an plant. Stapla ytterligare moduler till en total höjd på, m. Detta motsvarar totalt moduler ADN-W CASE UNITS eller ADN-W CASE CENTRAL samt underdel och lock ADN-W CASE BASE. Låsen kan spärras med ett bygellås så att de inte går upp. Stäng Max. stapelhöjd, m Öppna För att transportväskan inte ska rulla iväg Trampa på hjulen på underdelen ADN-W CASE BASE: nedåt för att låsa uppåt för att låsa upp Spänn eventuellt fast transportväskan med spännband i handtagen. Öppna Stäng ADN-W CASE

8 Använd transportväskan ADN-W CASE Packa transportmodulen ADN-W CASE CENTRAL Modulen har vadderade fack för följande komponenter: centralenhet ADN CU antennmodul ADN-W AM nätadaptrar NT -0C laddare ADN-W L 0 0 litiumjonbatterier ADN-W BA Strömkablar för ytterligare tillbehör ADN CU NT -0C Strömkabel för ADN CU, ADN-W AM och NT -0C ADN-W AM 0 x strömkabel för NT -0C ADN-W L 0 0 x ADN-W BA ADN-W CASE CENTRAL 0 x NT -0C utan strömkabel Packa transport- och laddningsväskan ADN-W CASE UNITS Modulen har vadderade laddningsfack för 0 trådlösa telefonplatser ADN-W C eller ADN-W D inklusive batterier ADN-W BA och mikrofoner ADN-W MIC eller ADN-W MIC 6. 0 x ADN-W D/ADN-W C ADN-W CASE UNITS Förvara mikrofonerna säkert och stick in mikrofonhalsarna i fodralet: Böj svanhalsmikrofonerna ADN-W MIC -, ADN-W MIC -0 och ADN-W MIC 6-0 försiktigt åt sidan. Skruva av svanhalsmikrofonerna ADN-W MIC 6- från telefonplatskonsolerna. 6 ADN-W CASE

9 Förbered transport- och laddningsväskan ADN-W CASE UNITS Förbered transport- och laddningsväskan ADN-W CASE UNITS Transport- och laddningsväskan ADN-W CASE UNITS kan användas för att samtidigt ladda upp till 0 trådlösa telefonplatser ADN-W C eller ADN-W D med batterier ADN-W BA. Ställ upp ADN-W CASE UNITS Varning! Risk för värmeutveckling när transport- och laddningsväskan är stängd! Transport- och laddningsväskan ADN-W CASE UNITS och batterierna ADN-W BA kan bli varma under laddningen. Om värmen inte avleds ökar laddningstiden och produkterna kan skadas. Använd transport- och laddningsväskan i stängda rum med tillåten arbetstemperatur och luftfuktighet (se sidan ) och se till att inga ventilationshål blockeras. Stäng aldrig transport- och laddningsväskan under laddningen. Utsätt inte transport- och laddningsväskan för värme eller direkt solljus under laddningen. Placera transport- och laddningsväskan på en jämn, vågrät yta, se bilden. Lås eventuellt hjulen på underdelen ADN-W CASE BASE, genom att trampa ner spärrarna (se sidan ). Öppna Stäng Anslut/skilj ADN-W CASE UNITS till/från elnätet Varning! Skador på produkten på grund av olämplig strömförsörjning! Om transport- och laddningsväskan ansluts till fel spänning kan den skadas! Jorda transport- och laddningsväskan säkert genom att använda en strömkabel med trepolig kontakt. Detta gäller särskilt elanslutningar som inte görs direkt, utan t.ex. via en förlängningskabel eller ett grenuttag. Överbelasta inte strömkretsarna. Anordna ett överströmsskydd om det behövs. ADN-W CASE

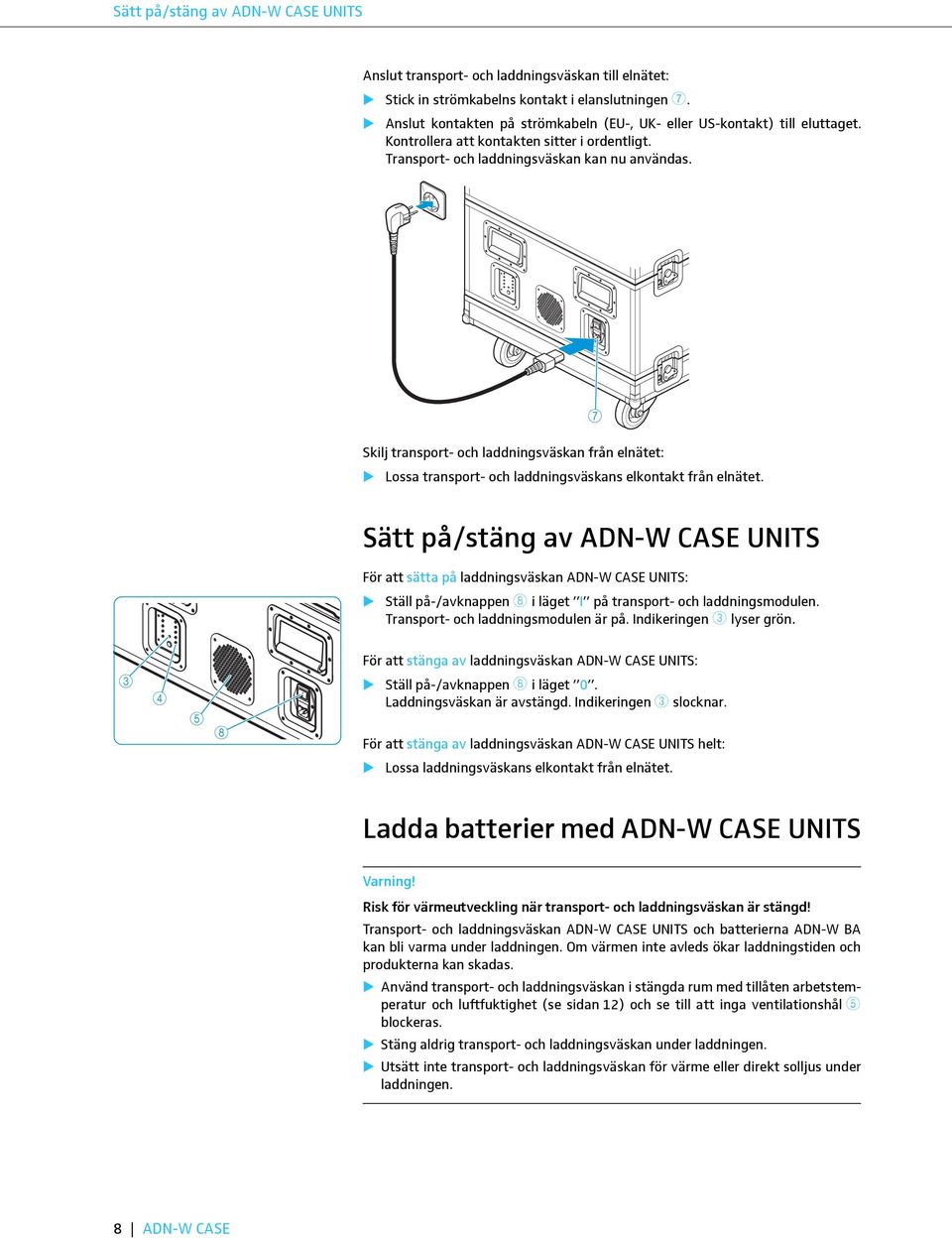

10 Sätt på/stäng av ADN-W CASE UNITS Anslut transport- och laddningsväskan till elnätet: Stick in strömkabelns kontakt i elanslutningen. Anslut kontakten på strömkabeln (EU-, UK- eller US-kontakt) till eluttaget. Kontrollera att kontakten sitter i ordentligt. Transport- och laddningsväskan kan nu användas. Skilj transport- och laddningsväskan från elnätet: Lossa transport- och laddningsväskans elkontakt från elnätet. Sätt på/stäng av ADN-W CASE UNITS För att sätta på laddningsväskan ADN-W CASE UNITS: Ställ på-/avknappen 8 i läget I på transport- och laddningsmodulen. Transport- och laddningsmodulen är på. Indikeringen lyser grön. 8 För att stänga av laddningsväskan ADN-W CASE UNITS: Ställ på-/avknappen 8 i läget 0. Laddningsväskan är avstängd. Indikeringen slocknar. För att stänga av laddningsväskan ADN-W CASE UNITS helt: Lossa laddningsväskans elkontakt från elnätet. Ladda batterier med ADN-W CASE UNITS Varning! Risk för värmeutveckling när transport- och laddningsväskan är stängd! Transport- och laddningsväskan ADN-W CASE UNITS och batterierna ADN-W BA kan bli varma under laddningen. Om värmen inte avleds ökar laddningstiden och produkterna kan skadas. Använd transport- och laddningsväskan i stängda rum med tillåten arbetstemperatur och luftfuktighet (se sidan ) och se till att inga ventilationshål blockeras. Stäng aldrig transport- och laddningsväskan under laddningen. Utsätt inte transport- och laddningsväskan för värme eller direkt solljus under laddningen. 8 ADN-W CASE

11 Ladda batterier med ADN-W CASE UNITS Om svanhalsmikrofonerna inte ska sticka ut ur laddningsväskan under laddningen: Böj svanhalsmikrofonerna ADN-W MIC -, ADN-W MIC -0 och ADN-W MIC 6-0 försiktigt åt sidan. Skruva av svanhalsmikrofonerna ADN-W MIC 6- från telefonplatskonsolerna. Sätt in den trådlösa telefonplatsen med insatt batteri i ett laddningsfack. Laddningen startar (se Batteriet ADN-W BA under laddningen på sidan 0). Statusindikeringen visar laddningsförloppet (se Statusindikering på laddningsväskan ADN-W CASE UNITS under laddningen på sidan ). Statusindikering på laddningsväskan ADN-W CASE UNITS under laddningen A B Statusindikeringen på laddningsväskan visar Alla fack (varje lampa hör till ett laddningsfack): Lampa Färg Uppnådd kapacitet -0 Standby-läge; inget batteri insatt eller inte ansluten till elnätet Röd Ca 0- % Orange Ca 0- % Grön Ca -00 % Laddningstid ca timmar med kontinuerlig kapacitetsövervakning efter det Röd, blinkar snabbt Batteriet har för hög temperatur Röd, blinkar långsamt Batteriet är defekt ADN-W CASE UNITS ADN-W CASE

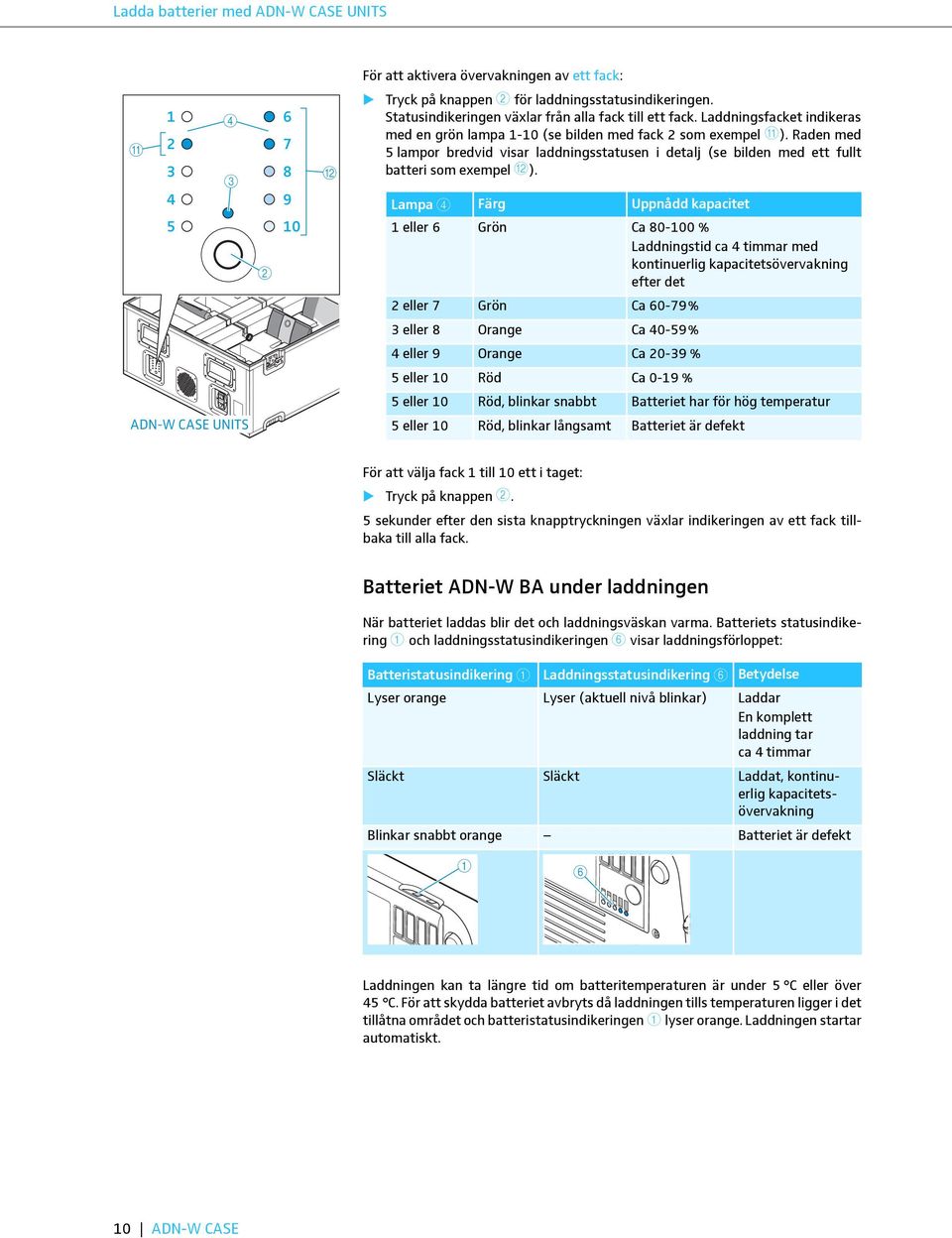

12 Ladda batterier med ADN-W CASE UNITS För att aktivera övervakningen av ett fack: A B Tryck på knappen för laddningsstatusindikeringen. Statusindikeringen växlar från alla fack till ett fack. Laddningsfacket indikeras med en grön lampa -0 (se bilden med fack som exempel A). Raden med lampor bredvid visar laddningsstatusen i detalj (se bilden med ett fullt batteri som exempel B). Lampa Färg Uppnådd kapacitet eller 6 Grön Ca % Laddningstid ca timmar med kontinuerlig kapacitetsövervakning efter det eller Grön Ca 60- % eller 8 Orange Ca 0- % eller Orange Ca 0- % eller 0 Röd Ca 0- % eller 0 Röd, blinkar snabbt Batteriet har för hög temperatur ADN-W CASE UNITS eller 0 Röd, blinkar långsamt Batteriet är defekt För att välja fack till 0 ett i taget: Tryck på knappen. sekunder efter den sista knapptryckningen växlar indikeringen av ett fack tillbaka till alla fack. Batteriet ADN-W BA under laddningen När batteriet laddas blir det och laddningsväskan varma. Batteriets statusindikering och laddningsstatusindikeringen 6 visar laddningsförloppet: Batteristatusindikering Laddningsstatusindikering 6 Betydelse Lyser orange Lyser (aktuell nivå blinkar) Laddar En komplett laddning tar ca timmar Släckt Släckt Laddat, kontinuerlig kapacitetsövervakning Blinkar snabbt orange Batteriet är defekt 6 Laddningen kan ta längre tid om batteritemperaturen är under C eller över C. För att skydda batteriet avbryts då laddningen tills temperaturen ligger i det tillåtna området och batteristatusindikeringen lyser orange. Laddningen startar automatiskt. 0 ADN-W CASE

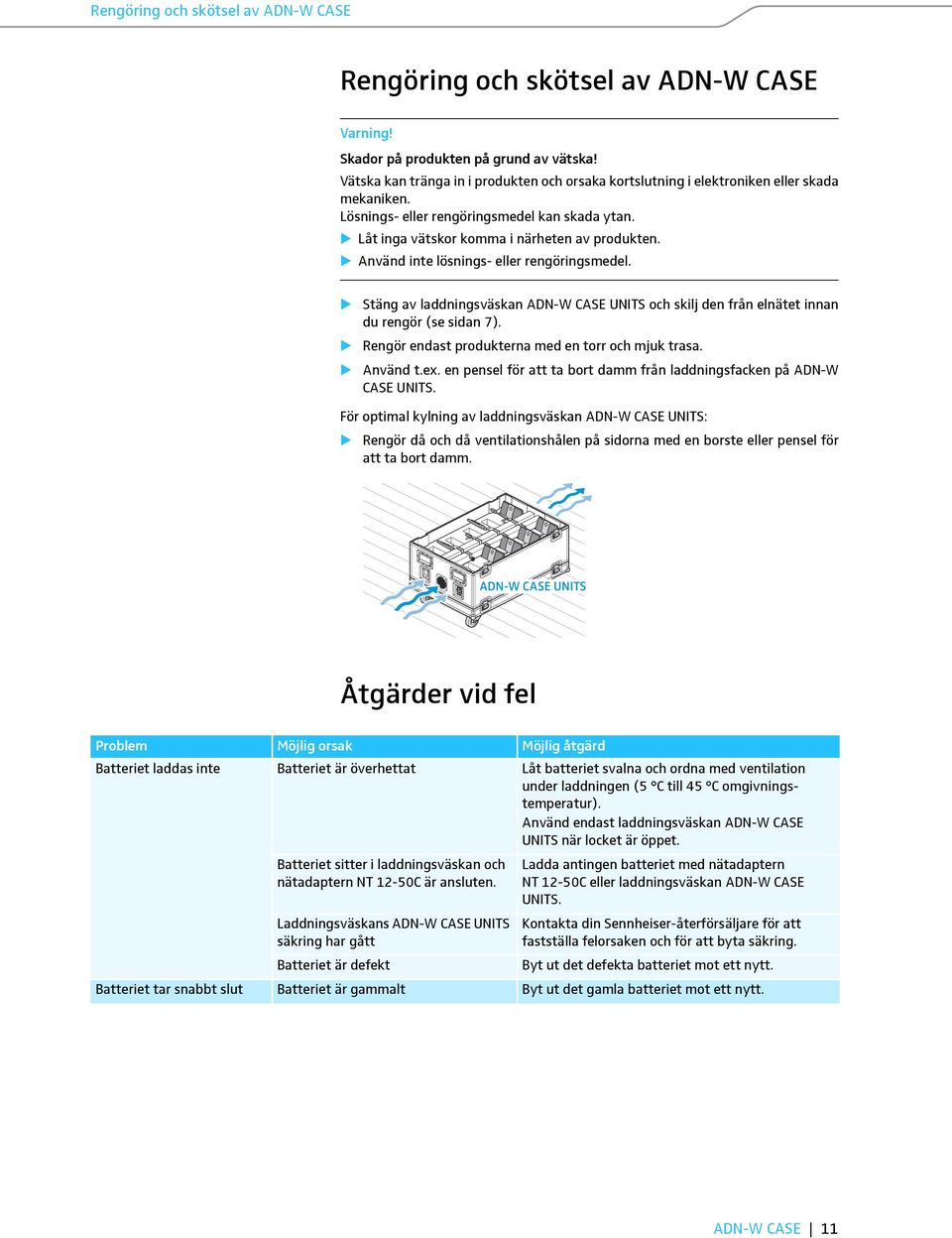

13 Rengöring och skötsel av ADN-W CASE Rengöring och skötsel av ADN-W CASE Varning! Skador på produkten på grund av vätska! Vätska kan tränga in i produkten och orsaka kortslutning i elektroniken eller skada mekaniken. Lösnings- eller rengöringsmedel kan skada ytan. Låt inga vätskor komma i närheten av produkten. Använd inte lösnings- eller rengöringsmedel. Stäng av laddningsväskan ADN-W CASE UNITS och skilj den från elnätet innan du rengör (se sidan ). Rengör endast produkterna med en torr och mjuk trasa. Använd t.ex. en pensel för att ta bort damm från laddningsfacken på ADN-W CASE UNITS. För optimal kylning av laddningsväskan ADN-W CASE UNITS: Rengör då och då ventilationshålen på sidorna med en borste eller pensel för att ta bort damm. ADN-W CASE UNITS Åtgärder vid fel Problem Möjlig orsak Möjlig åtgärd Batteriet laddas inte Batteriet är överhettat Låt batteriet svalna och ordna med ventilation under laddningen ( C till C omgivningstemperatur). Använd endast laddningsväskan ADN-W CASE UNITS när locket är öppet. Batteriet sitter i laddningsväskan och nätadaptern NT -0C är ansluten. Laddningsväskans ADN-W CASE UNITS säkring har gått Batteriet är defekt Ladda antingen batteriet med nätadaptern NT -0C eller laddningsväskan ADN-W CASE UNITS. Kontakta din Sennheiser-återförsäljare för att fastställa felorsaken och för att byta säkring. Byt ut det defekta batteriet mot ett nytt. Batteriet tar snabbt slut Batteriet är gammalt Byt ut det gamla batteriet mot ett nytt. ADN-W CASE

14 Tekniska data för ADN-W CASE Tekniska data för ADN-W CASE ADN-W CASE UNITS Nominell inspänning 00 till 0 V~ Nätfrekvens Effektförbrukning Laddningsspänning Laddningsström Överensstämmelse 0 till 60 Hz max. 0 W V max. 0 x,6 A Temperaturområden Användning: + C till + C Förvaring: -0 C till +0 C Relativ luftfuktighet, ingen kondens Mått (B x H x D) Vikt utan telefonplatser Användning: 0 till % Förvaring: 0 till 0 % Ca x 8 x 6 mm Ca 6, kg Europa EMC EN 08-/- Säkerhet EN 6006 USA EMC CFR Part B Säkerhet UL 6006 Kanada EMC ICES 00 Säkerhet CAN/CSA-C. No Certifikat USA/Kanada Ljud-, video- och liknande elektroniska enheter säkerhetskrav CAN/CSA-C. No. 6006:0 och UL 6006 ADN-W CASE CENTRAL Mått (B x H x D) Vikt utan ADN CU osv. Ca x 8 x 6 mm Ca 0, kg ADN-W CASE BASE Underdel Mått (B x H x D) Vikt utan ADN CU osv. Ca x 0 x 6 mm Ca 8, kg Lock Mått (B x H x D) Vikt utan ADN CU osv. Ca x 60 x 6 mm Ca kg ADN-W CASE

15 Sennheiser electronic GmbH & Co. KG Am Labor, 000 Wedemark, Germany Printed in Germany, Publ. 0/, 6/A0
